1.2.1 Výchozí údaje a stručná charakteristika rozsahu

Transkript

1

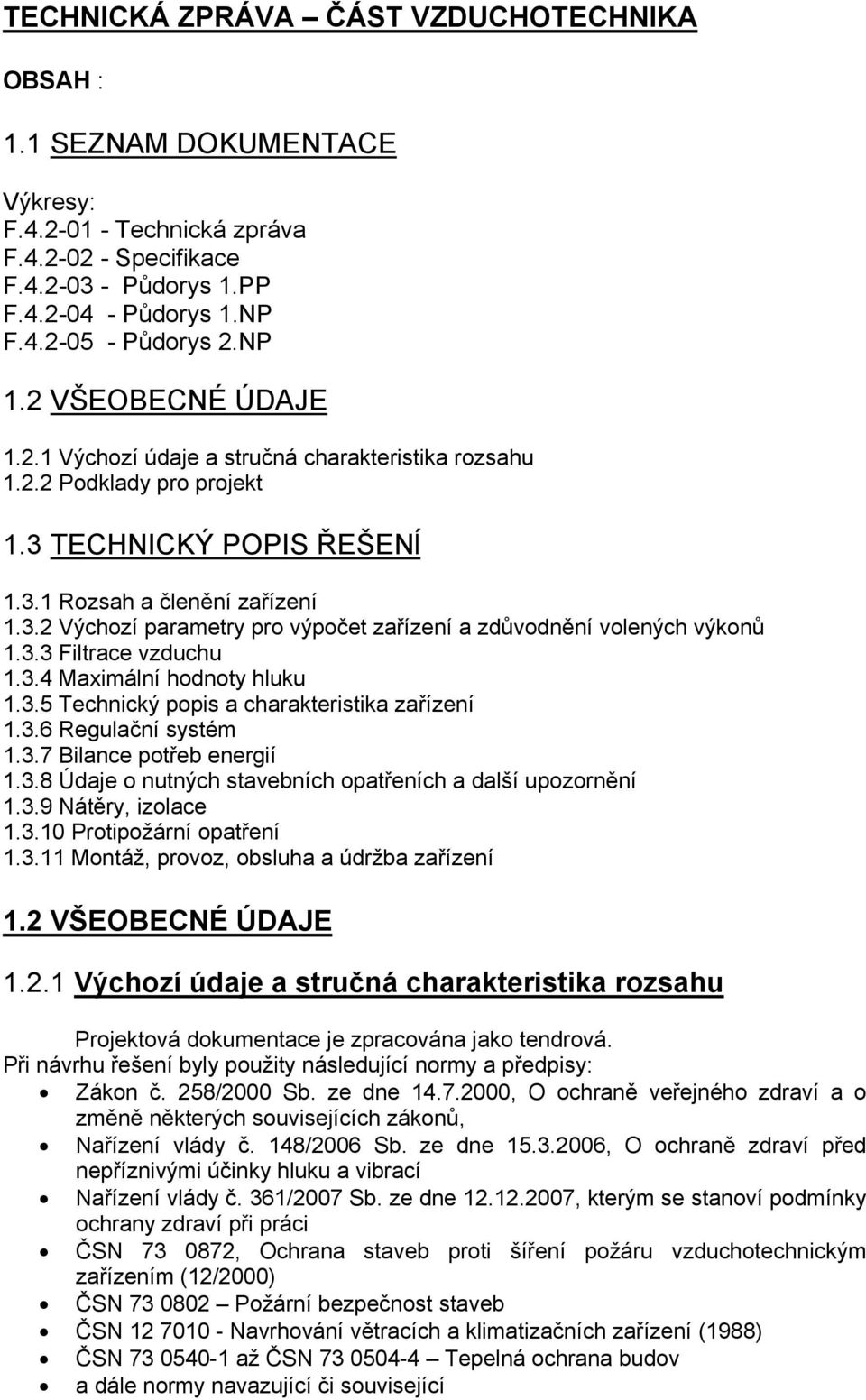

2 TECHNICKÁ ZPRÁVA ČÁST VZDUCHOTECHNIKA OBSAH : 1.1 SEZNAM DOKUMENTACE Výkresy: F Technická zpráva F Specifikace F Půdorys 1.PP F Půdorys 1.NP F Půdorys 2.NP 1.2 VŠEOBECNÉ ÚDAJE Výchozí údaje a stručná charakteristika rozsahu Podklady pro projekt 1.3 TECHNICKÝ POPIS ŘEŠENĺ Rozsah a členění zařízení Výchozí parametry pro výpočet zařízení a zdůvodnění volených výkonů Filtrace vzduchu Maximální hodnoty hluku Technický popis a charakteristika zařízení Regulační systém Bilance potřeb energií Údaje o nutných stavebních opatřeních a další upozornění Nátěry, izolace Protipožární opatření Montáž, provoz, obsluha a údržba zařízení 1.2 VŠEOBECNÉ ÚDAJE Výchozí údaje a stručná charakteristika rozsahu Projektová dokumentace je zpracována jako tendrová. Při návrhu řešení byly použity následující normy a předpisy: Zákon č. 258/2000 Sb. ze dne , O ochraně veřejného zdraví a o změně některých souvisejících zákonů, Nařízení vlády č. 148/2006 Sb. ze dne , O ochraně zdraví před nepříznivými účinky hluku a vibrací Nařízení vlády č. 361/2007 Sb. ze dne , kterým se stanoví podmínky ochrany zdraví při práci ČSN , Ochrana staveb proti šíření požáru vzduchotechnickým zařízením (12/2000) ČSN Požární bezpečnost staveb ČSN Navrhování větracích a klimatizačních zařízení (1988) ČSN až ČSN Tepelná ochrana budov a dále normy navazující či související

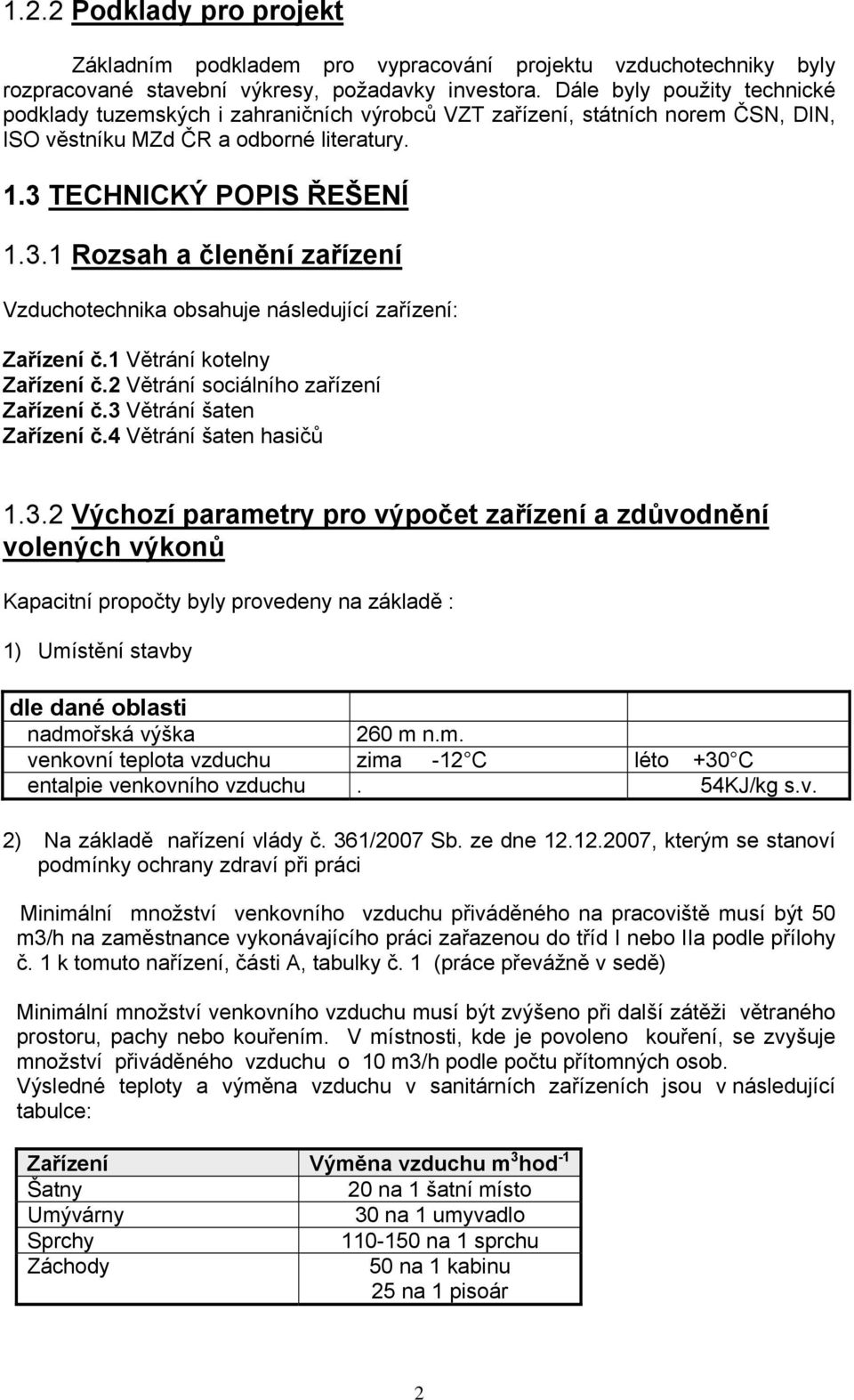

3 1.2.2 Podklady pro projekt Základním podkladem pro vypracování projektu vzduchotechniky byly rozpracované stavební výkresy, požadavky investora. Dále byly použity technické podklady tuzemských i zahraničních výrobců VZT zařízení, státních norem ČSN, DIN, ISO věstníku MZd ČR a odborné literatury. 1.3 TECHNICKÝ POPIS ŘEŠENĺ Rozsah a členění zařízení Vzduchotechnika obsahuje následující zařízení: Zařízení č.1 Větrání kotelny Zařízení č.2 Větrání sociálního zařízení Zařízení č.3 Větrání šaten Zařízení č.4 Větrání šaten hasičů Výchozí parametry pro výpočet zařízení a zdůvodnění volených výkonů Kapacitní propočty byly provedeny na základě : 1) Umístění stavby dle dané oblasti nadmořská výška 260 m n.m. venkovní teplota vzduchu zima -12 C léto +30 C entalpie venkovního vzduchu. 54KJ/kg s.v. 2) Na základě nařízení vlády č. 361/2007 Sb. ze dne , kterým se stanoví podmínky ochrany zdraví při práci Minimální množství venkovního vzduchu přiváděného na pracoviště musí být 50 m3/h na zaměstnance vykonávajícího práci zařazenou do tříd I nebo IIa podle přílohy č. 1 k tomuto nařízení, části A, tabulky č. 1 (práce převážně v sedě) Minimální množství venkovního vzduchu musí být zvýšeno při další zátěži větraného prostoru, pachy nebo kouřením. V místnosti, kde je povoleno kouření, se zvyšuje množství přiváděného vzduchu o 10 m3/h podle počtu přítomných osob. Výsledné teploty a výměna vzduchu v sanitárních zařízeních jsou v následující tabulce: Zařízení Výměna vzduchu m 3 hod -1 Šatny 20 na 1 šatní místo Umývárny 30 na 1 umyvadlo Sprchy na 1 sprchu Záchody 50 na 1 kabinu 25 na 1 pisoár 2

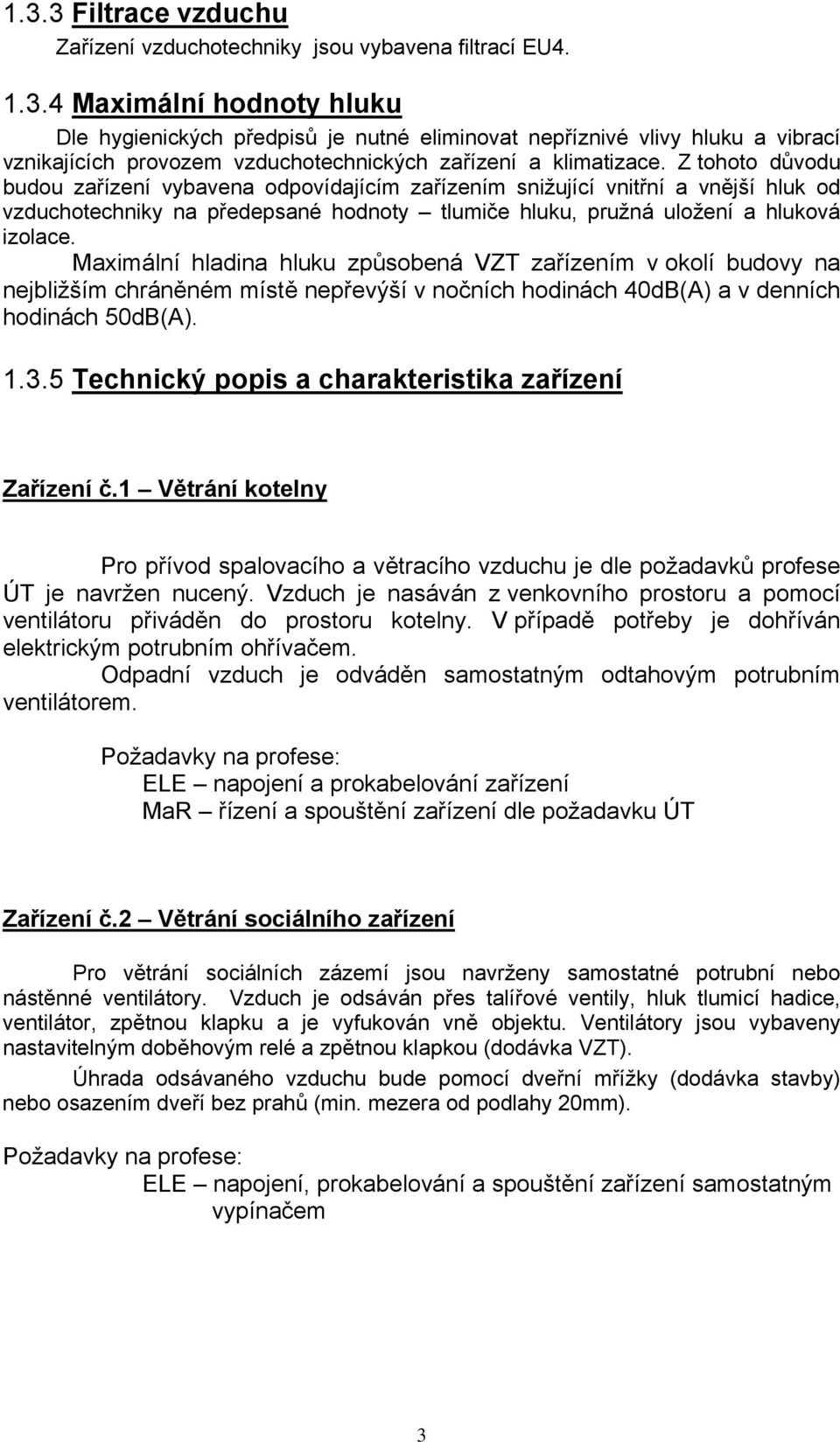

4 1.3.3 Filtrace vzduchu Zařízení vzduchotechniky jsou vybavena filtrací EU Maximální hodnoty hluku Dle hygienických předpisů je nutné eliminovat nepříznivé vlivy hluku a vibrací vznikajících provozem vzduchotechnických zařízení a klimatizace. Z tohoto důvodu budou zařízení vybavena odpovídajícím zařízením snižující vnitřní a vnější hluk od vzduchotechniky na předepsané hodnoty tlumiče hluku, pružná uložení a hluková izolace. Maximální hladina hluku způsobená VZT zařízením v okolí budovy na nejbližším chráněném místě nepřevýší v nočních hodinách 40dB(A) a v denních hodinách 50dB(A) Technický popis a charakteristika zařízení Zařízení č.1 Větrání kotelny Pro přívod spalovacího a větracího vzduchu je dle požadavků profese ÚT je navržen nucený. Vzduch je nasáván z venkovního prostoru a pomocí ventilátoru přiváděn do prostoru kotelny. V případě potřeby je dohříván elektrickým potrubním ohřívačem. Odpadní vzduch je odváděn samostatným odtahovým potrubním ventilátorem. Požadavky na profese: ELE napojení a prokabelování zařízení MaR řízení a spouštění zařízení dle požadavku ÚT Zařízení č.2 Větrání sociálního zařízení Pro větrání sociálních zázemí jsou navrženy samostatné potrubní nebo nástěnné ventilátory. Vzduch je odsáván přes talířové ventily, hluk tlumicí hadice, ventilátor, zpětnou klapku a je vyfukován vně objektu. Ventilátory jsou vybaveny nastavitelným doběhovým relé a zpětnou klapkou (dodávka VZT). Úhrada odsávaného vzduchu bude pomocí dveřní mřížky (dodávka stavby) nebo osazením dveří bez prahů (min. mezera od podlahy 20mm). Požadavky na profese: ELE napojení, prokabelování a spouštění zařízení samostatným vypínačem 3

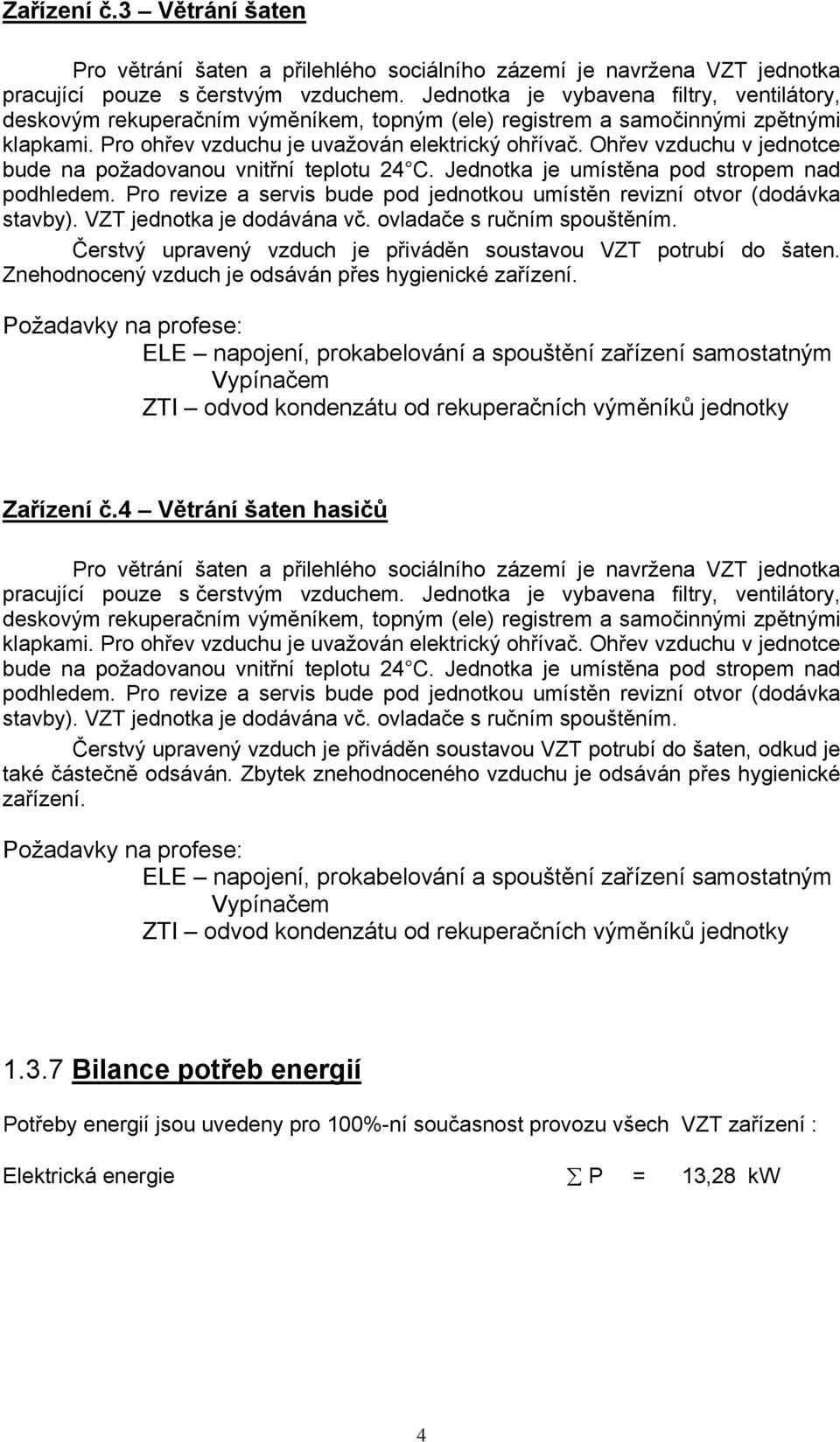

5 Zařízení č.3 Větrání šaten Pro větrání šaten a přilehlého sociálního zázemí je navržena VZT jednotka pracující pouze s čerstvým vzduchem. Jednotka je vybavena filtry, ventilátory, deskovým rekuperačním výměníkem, topným (ele) registrem a samočinnými zpětnými klapkami. Pro ohřev vzduchu je uvažován elektrický ohřívač. Ohřev vzduchu v jednotce bude na požadovanou vnitřní teplotu 24 C. Jednotka je umístěna pod stropem nad podhledem. Pro revize a servis bude pod jednotkou umístěn revizní otvor (dodávka stavby). VZT jednotka je dodávána vč. ovladače s ručním spouštěním. Čerstvý upravený vzduch je přiváděn soustavou VZT potrubí do šaten. Znehodnocený vzduch je odsáván přes hygienické zařízení. Požadavky na profese: ELE napojení, prokabelování a spouštění zařízení samostatným Vypínačem ZTI odvod kondenzátu od rekuperačních výměníků jednotky Zařízení č.4 Větrání šaten hasičů Pro větrání šaten a přilehlého sociálního zázemí je navržena VZT jednotka pracující pouze s čerstvým vzduchem. Jednotka je vybavena filtry, ventilátory, deskovým rekuperačním výměníkem, topným (ele) registrem a samočinnými zpětnými klapkami. Pro ohřev vzduchu je uvažován elektrický ohřívač. Ohřev vzduchu v jednotce bude na požadovanou vnitřní teplotu 24 C. Jednotka je umístěna pod stropem nad podhledem. Pro revize a servis bude pod jednotkou umístěn revizní otvor (dodávka stavby). VZT jednotka je dodávána vč. ovladače s ručním spouštěním. Čerstvý upravený vzduch je přiváděn soustavou VZT potrubí do šaten, odkud je také částečně odsáván. Zbytek znehodnoceného vzduchu je odsáván přes hygienické zařízení. Požadavky na profese: ELE napojení, prokabelování a spouštění zařízení samostatným Vypínačem ZTI odvod kondenzátu od rekuperačních výměníků jednotky Bilance potřeb energií Potřeby energií jsou uvedeny pro 100%-ní současnost provozu všech VZT zařízení : Elektrická energie P = 13,28 kw 4

6 1.3.8 Údaje o nutných stavebních opatřeních a další upozornění STAVBA: koordinace rozvodů a zařízení VZT s rozvody profesí souvisejících se vzduchotechnikou v souladu s předanou dispozicí rozvodů VZT vyplývající ze stavebních dispozic zřízení otvorů pro prostupy prvků VZT zařízení a vzduchovodů včetně zapravení a případného utěsnění požárními ucpávkami a odklizení sutě obložení a dotěsnění prostupů prvků VZT zařízení a vzduchovodů izolačními protiotřesovými hmotami v rámci zapravení těchto otvorů stavební, výpomocné práce kontrolní a revizní otvory pro jednotky VZT a regulační elementy situovanými nad podhledem a v podlaze ZTI: odvod kondenzátu od VZT jednotek s rekuperací přes zápachovou uzávěrku. SILNOPROUD, MaR: Zajistit napájení, jištění a připojení VZT zařízení - elektromotorů a el. ohřívačů na zdroj elektrické energie podle přehledu, uvedeném v tabulce ventilátorů a elektromotorů viz. příloha technické zprávy. V této tabulce je uveden celkový příkon. Zajistit chod a ovládání veškerých VZT zařízení v souladu s technickým popisem viz. kapitola , a to včetně všech potřebných komponentů pro funkčnost zařízení. Všeobecně : Jakékoliv změny v projektu smí být provedeny jen s písemným souhlasem projektanta při současném respektování návazností na všechny zúčastněné profese. Požadavky na jednotlivé profese byly předány v průběhu projektových prací Izolace, nátěry Nátěry Pozinkované potrubí není třeba s ohledem na výrobní technologie celopozinkovaných potrubí včetně přírubových lišt a rohovníků chránit nátěry. Izolace Veškeré přívody čerstvého vzduchu budou izolovány (izolace tl.60mm s AL polepem) Potrubí po tlumiče hluku budou izolovány protihlukovou izolací 5

7 Protipožární opatření prostupy VZT potrubí procházejícími požárně dělicími konstrukcemi budou opatřeny požární izolací případně požární klapkou. VZT zařízení budou centrálně vypnuta v případě požáru Montáž, provoz, údržba a obsluha zařízení Montáž všech vzduchotechnických zařízení musí být prováděna odborně a musí být dodržována veškerá bezpečnostní opatření. Práce ve výšce nad 1,9 m může být prováděna jen z bezpečného lešení. Veškerá zařízení musí být po montáži vyzkoušena a vyregulována. Obsluhovatel musí být řádně seznámen s funkcí, provozem a údržbou zařízení. VZT zařízení, seřízená a odevzdaná do trvalého provozu, smí být obsluhována pouze řádně zaškolenými pracovníky, a to dle provozních předpisů dodavatelů VZT zařízení. VZT zařízení musí být pravidelně kontrolována, čištěna, mazána a udržována stále v provozuschopném stavu. Potrubní části je nutno udržovat v dobrém stavu, pravidelně kontrolovat, čistit a poškozené díly včas vyměňovat nebo opravovat. Okolí zařízení musí být vždy čisté a přístupné pro snadnou kontrolu a bezpečnou obsluhu nebo údržbu. Při provozu odpovídá za bezpečnost práce provozovatel. Všechny podmínky pro bezpečnou práci musí být uvedeny v provozním řádu. Zaregulování tras je zajištěno soustavou škrtících a regulačních elementů případně regulací distribučních elementů. Údržbu a servis musí provozovatel provádět na základě provozních předpisů předaných dodavatelem díla. V Brně Ing. Jiří Boudný 6

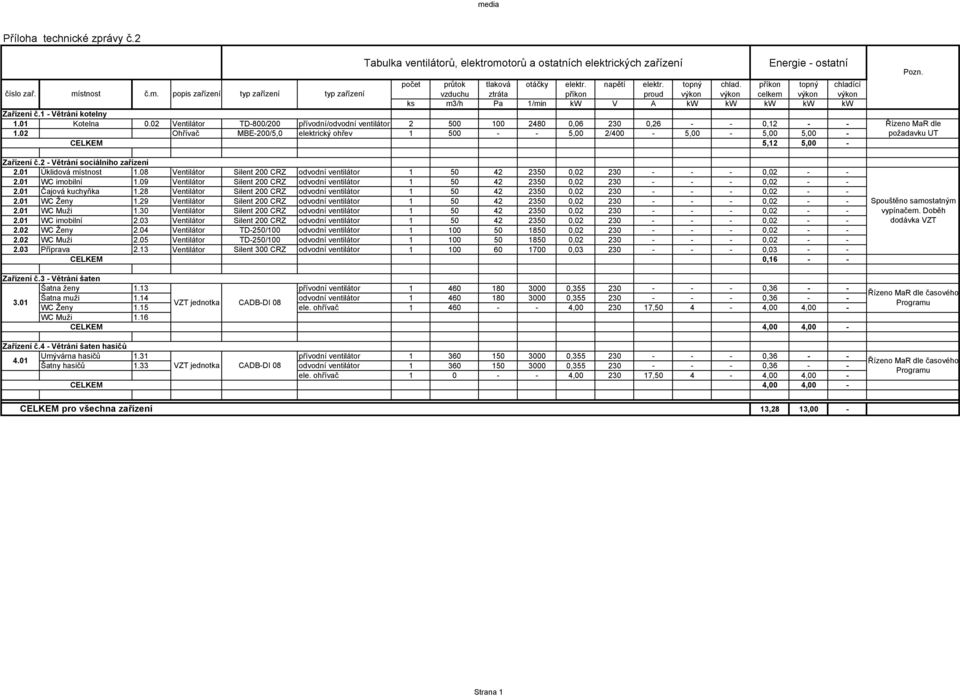

8 media Příloha technické zprávy č.2 číslo zař. místnost č.m. popis zařízení typ zařízení typ zařízení Tabulka ventilátorů, elektromotorů a ostatních elektrických zařízení Energie - ostatní počet průtok tlaková otáčky elektr. napětí elektr. topný chlad. příkon topný chladící vzduchu ztráta příkon proud výkon výkon celkem výkon výkon ks m3/h Pa 1/min kw V A kw kw kw kw kw Zařízení č.1 - Větrání kotelny 1.01 Kotelna 0.02 Ventilátor TD-800/200 přívodní/odvodní ventilátor , , , Ohřívač MBE-200/5,0 elektrický ohřev ,00 2/400-5,00-5,00 5,00 - CELKEM 5,12 5,00 - Zařízení č.2 - Větrání sociálního zařízení 2.01 Úklidová místnost 1.08 Ventilátor Silent 200 CRZ odvodní ventilátor , , WC imobilní 1.09 Ventilátor Silent 200 CRZ odvodní ventilátor , , Čajová kuchyňka 1.28 Ventilátor Silent 200 CRZ odvodní ventilátor , , WC Ženy 1.29 Ventilátor Silent 200 CRZ odvodní ventilátor , , WC Muži 1.30 Ventilátor Silent 200 CRZ odvodní ventilátor , , WC imobilní 2.03 Ventilátor Silent 200 CRZ odvodní ventilátor , , WC Ženy 2.04 Ventilátor TD-250/100 odvodní ventilátor , , WC Muži 2.05 Ventilátor TD-250/100 odvodní ventilátor , , Příprava 2.13 Ventilátor Silent 300 CRZ odvodní ventilátor , , CELKEM 0, Zařízení č.3 - Větrání šaten Šatna ženy 1.13 přívodní ventilátor , , Šatna muži 1.14 odvodní ventilátor , , VZT jednotka CADB-DI 08 WC Ženy 1.15 ele. ohřívač , ,50 4-4,00 4,00 - WC Muži 1.16 CELKEM 4,00 4,00 - Zařízení č.4 - Větrání šaten hasičů Umývárna hasičů 1.31 přívodní ventilátor , , Šatny hasičů 1.33 VZT jednotka CADB-DI 08 odvodní ventilátor , , ele. ohřívač , ,50 4-4,00 4,00 - CELKEM 4,00 4,00 - Pozn. Řízeno MaR dle požadavku UT Spouštěno samostatným vypínačem. Doběh dodávka VZT Řízeno MaR dle časového Programu Řízeno MaR dle časového Programu CELKEM pro všechna zařízení 13,28 13,00 - Strana 1
