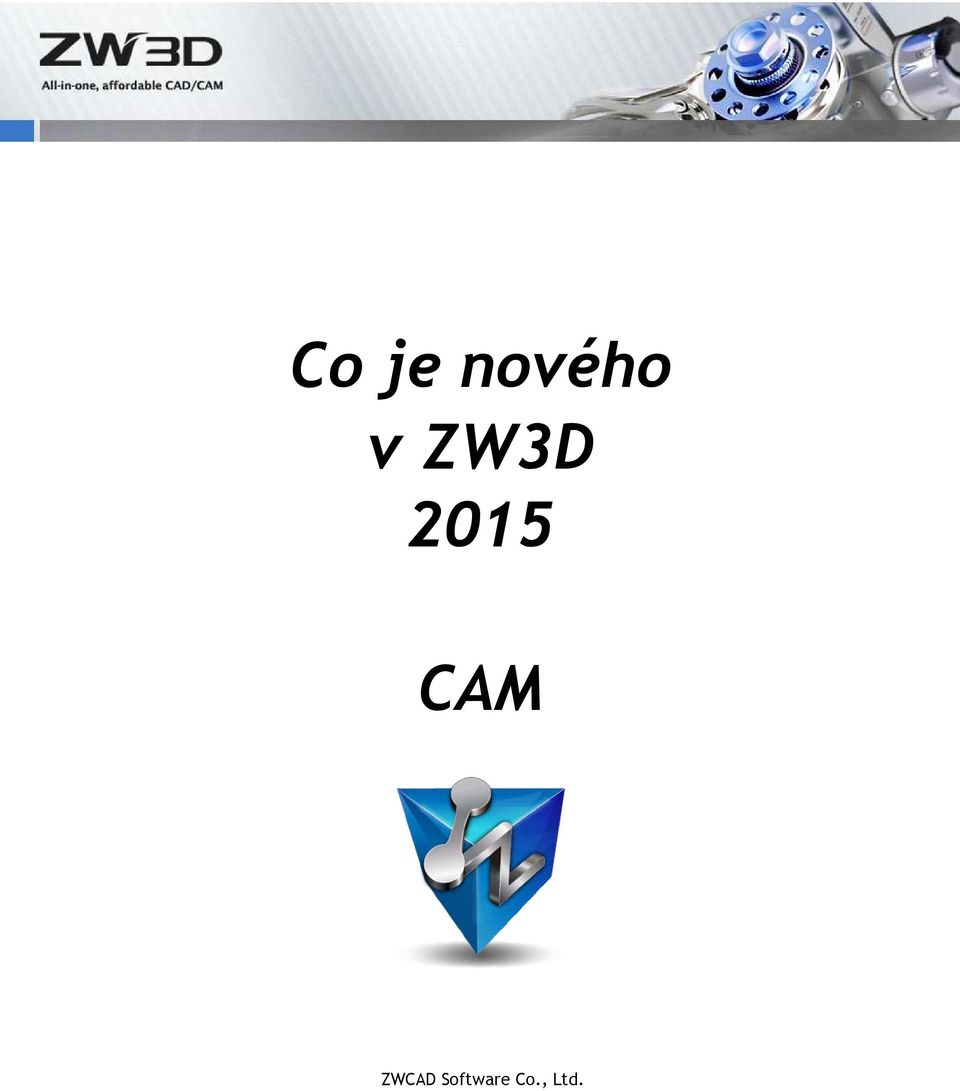

Co je nového v ZW3D 2015 CAM

Transkript

1 Co je nového v ZW3D 2015 CAM ZWCAD Software Co., Ltd.

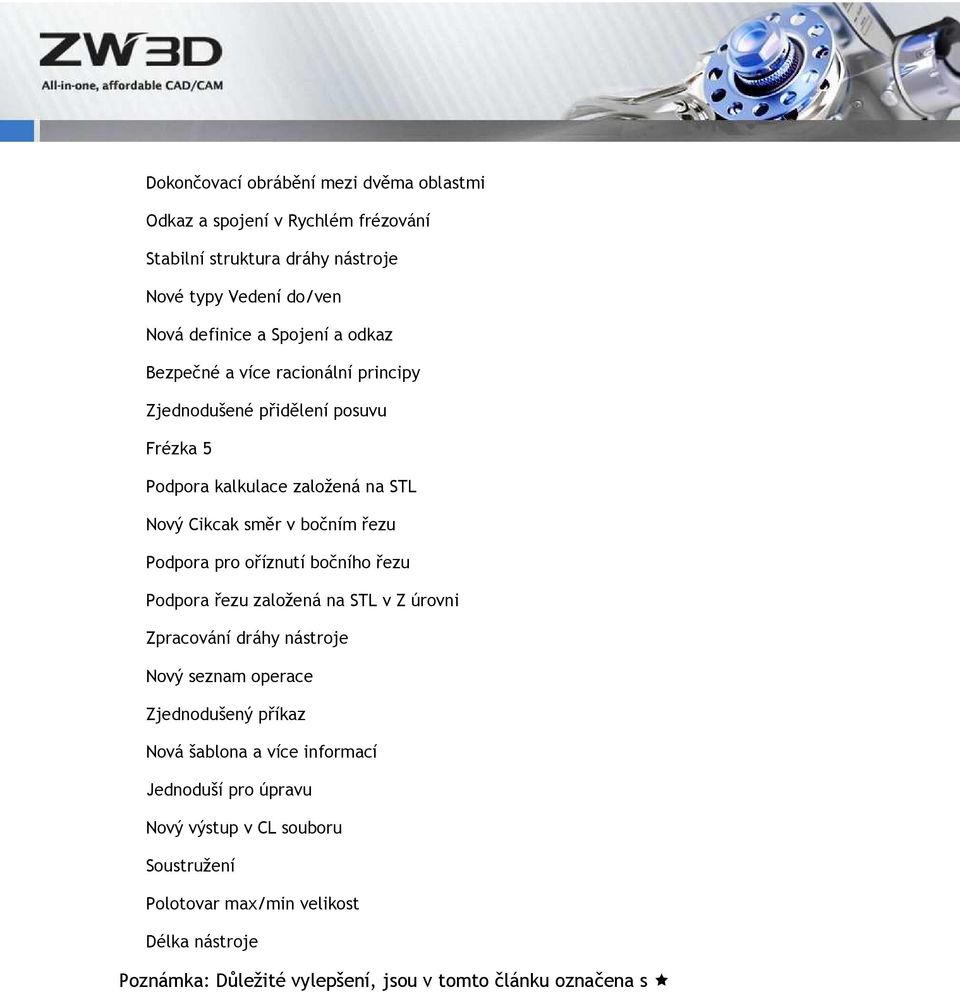

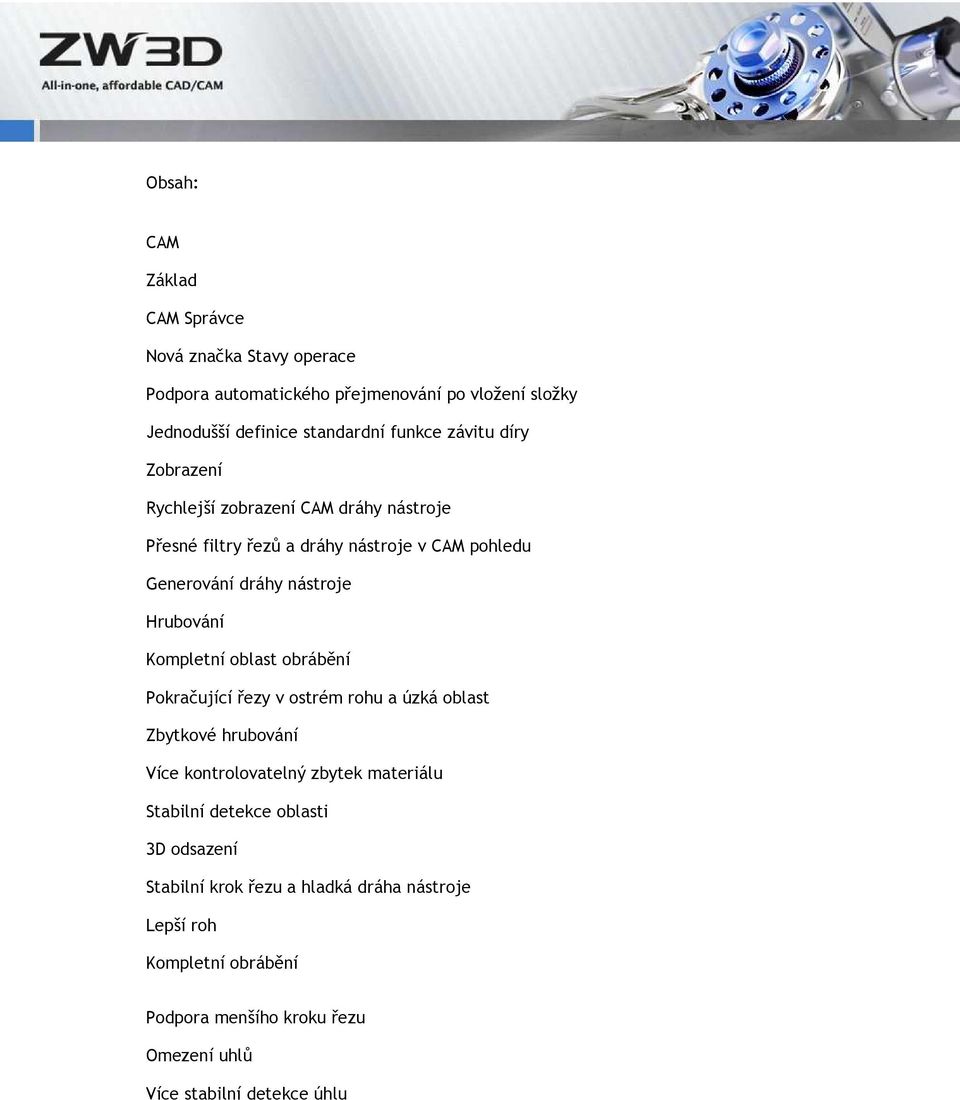

2 Obsah: CAM Základ CAM Správce Nová značka Stavy operace Podpora automatického přejmenování po vložení složky Jednodušší definice standardní funkce závitu díry Zobrazení Rychlejší zobrazení CAM dráhy nástroje Přesné filtry řezů a dráhy nástroje v CAM pohledu Generování dráhy nástroje Hrubování Kompletní oblast obrábění Pokračující řezy v ostrém rohu a úzká oblast Zbytkové hrubování Více kontrolovatelný zbytek materiálu Stabilní detekce oblasti 3D odsazení Stabilní krok řezu a hladká dráha nástroje Lepší roh Kompletní obrábění Podpora menšího kroku řezu Omezení uhlů Více stabilní detekce úhlu

3 Dokončovací obrábění mezi dvěma oblastmi Odkaz a spojení v Rychlém frézování Stabilní struktura dráhy nástroje Nové typy Vedení do/ven Nová definice a Spojení a odkaz Bezpečné a více racionální principy Zjednodušené přidělení posuvu Frézka 5 Podpora kalkulace založená na STL Nový Cikcak směr v bočním řezu Podpora pro oříznutí bočního řezu Podpora řezu založená na STL v Z úrovni Zpracování dráhy nástroje Nový seznam operace Zjednodušený příkaz Nová šablona a více informací Jednoduší pro úpravu Nový výstup v CL souboru Soustružení Polotovar max/min velikost Délka nástroje Poznámka: Důležité vylepšení, jsou v tomto článku označena s

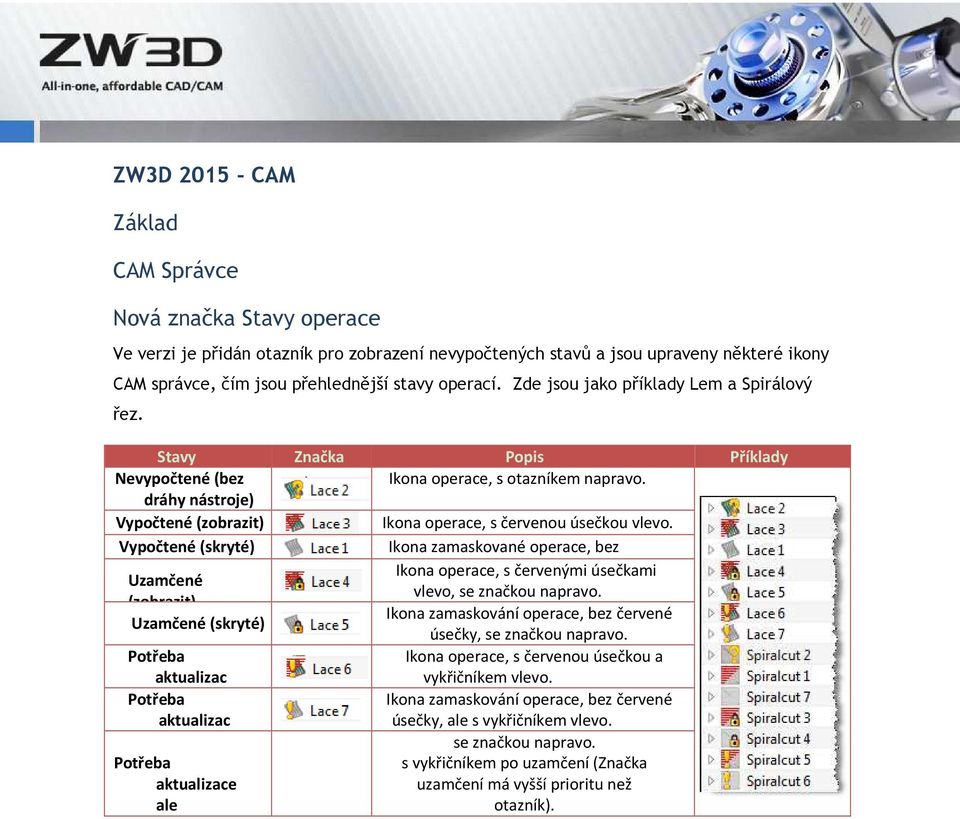

4 ZW3D CAM Základ CAM Správce Nová značka Stavy operace Ve verzi je přidán otazník pro zobrazení nevypočtených stavů a jsou upraveny některé ikony CAM správce, čím jsou přehlednější stavy operací. Zde jsou jako příklady Lem a Spirálový řez. Stavy Značka Popis Příklady Nevypočtené (bez Ikona operace, s otazníkem napravo. dráhy nástroje) Vypočtené (zobrazit) Ikona operace, s červenou úsečkou vlevo. Vypočtené (skryté) Ikona zamaskované operace, bez červených Ikona operace, úseček. s červenými úsečkami Uzamčené vlevo, se značkou napravo. (zobrazit) Ikona zamaskování operace, bez červené Uzamčené (skryté) úsečky, se značkou napravo. Potřeba aktualizac Ikona operace, s červenou úsečkou a vykřičníkem vlevo. Potřeba aktualizac Ikona zamaskování operace, bez červené úsečky, ale s vykřičníkem vlevo. se značkou napravo. Potřeba aktualizace ale s vykřičníkem po uzamčení (Značka uzamčení má vyšší prioritu než otazník). uzamčená

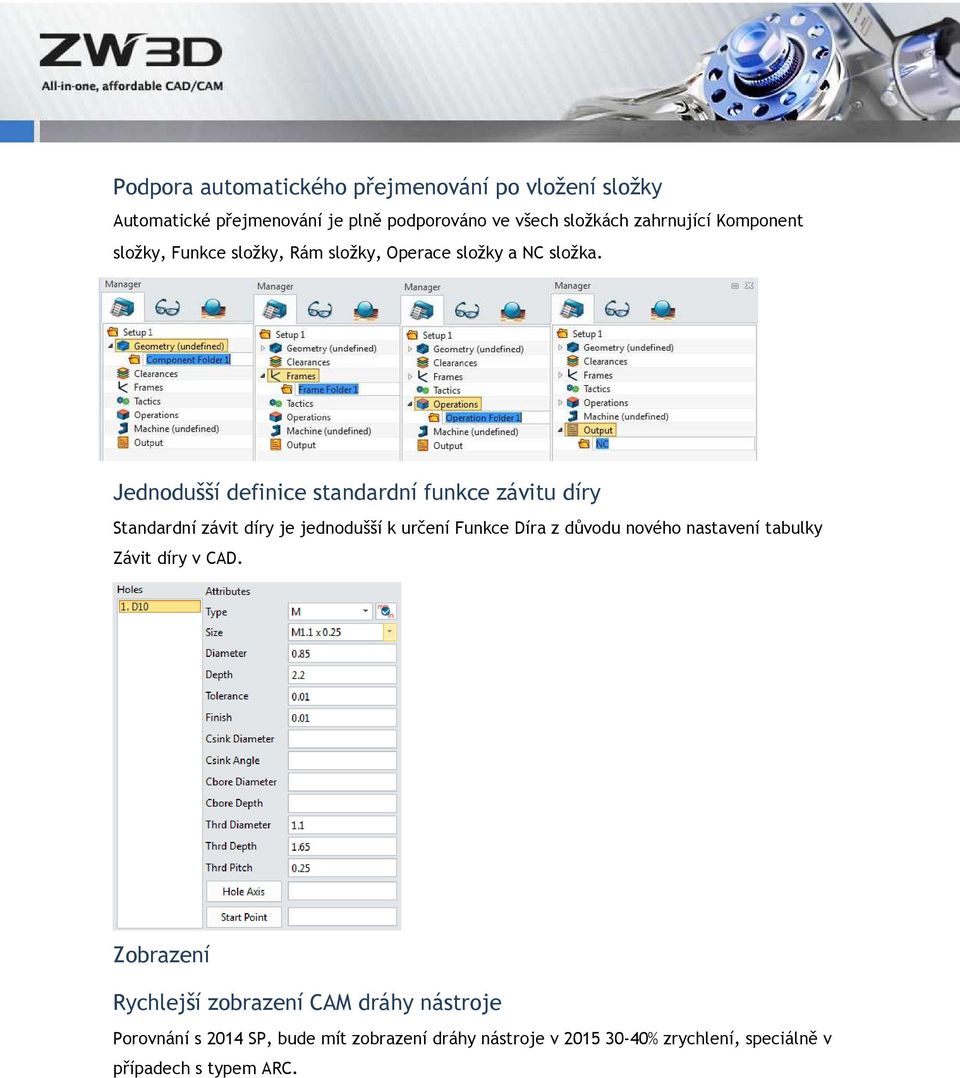

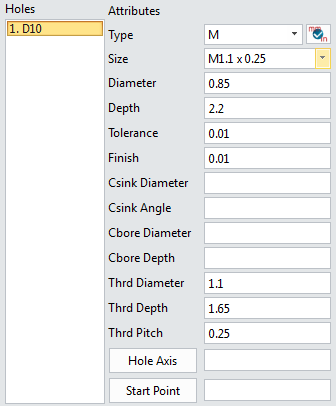

5 Podpora automatického přejmenování po vložení složky Automatické přejmenování je plně podporováno ve všech složkách zahrnující Komponent složky, Funkce složky, Rám složky, Operace složky a NC složka. Jednodušší definice standardní funkce závitu díry Standardní závit díry je jednodušší k určení Funkce Díra z důvodu nového nastavení tabulky Závit díry v CAD. Zobrazení Rychlejší zobrazení CAM dráhy nástroje Porovnání s 2014 SP, bude mít zobrazení dráhy nástroje v % zrychlení, speciálně v případech s typem ARC.

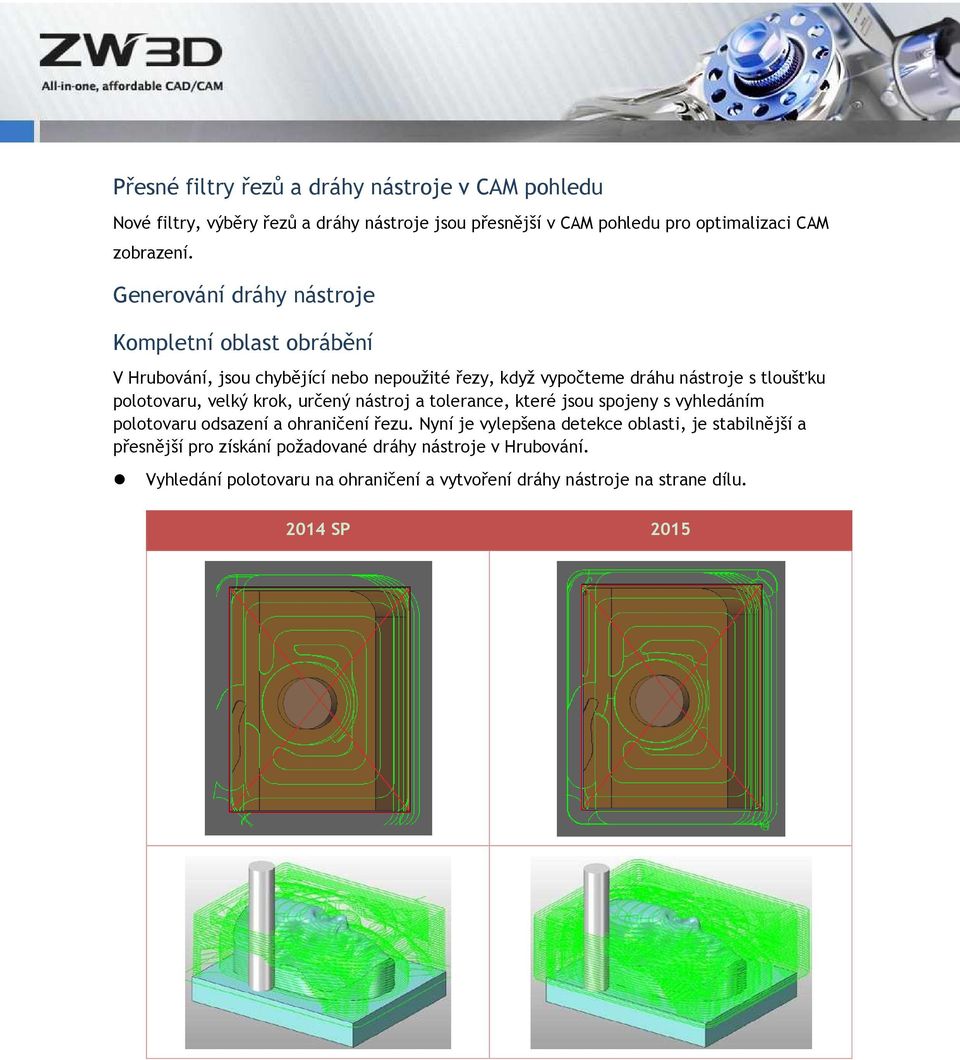

6 Přesné filtry řezů a dráhy nástroje v CAM pohledu Nové filtry, výběry řezů a dráhy nástroje jsou přesnější v CAM pohledu pro optimalizaci CAM zobrazení. Generování dráhy nástroje Kompletní oblast obrábění V Hrubování, jsou chybějící nebo nepoužité řezy, když vypočteme dráhu nástroje s tloušťku polotovaru, velký krok, určený nástroj a tolerance, které jsou spojeny s vyhledáním polotovaru odsazení a ohraničení řezu. Nyní je vylepšena detekce oblasti, je stabilnější a přesnější pro získání požadované dráhy nástroje v Hrubování. Vyhledání polotovaru na ohraničení a vytvoření dráhy nástroje na strane dílu SP 2015

7 Dokončovací obrábění s nastavením velkého kroku v oblasti, které selhalo pro vytvoření dráhy nástroje SP 2015 Pokračující řezy v ostrém rohu a úzké oblasti Jsou to malinké a rozbité řezy Hrubování v rozích. Ve verzi 2015 byla vylepšena přesnost a sekvence řezání bodů. Nyní jsou malinké části odstraněny a celá dráha nástroje je hladší jako na obrázku. Také pomůže Dokončení dráhy nástroje, aby se vyhnul rozdělení/nedokončení dráhy nástroje v úzké oblasti SP 2015

8 Zbytkové hrubování Více kontrolovatelný zbytek materiálu Nyní má minimální zbytek výšky definici k detekci zbytku materiálů pomocí normálního povrchu. Tímto způsobem, je jednodušší kontrolovat zbytek materiálů. Čím větší minimální zbytek výšky tím méně bude nalezeno zbytku materiálu, takže malinké mohou být odstraněny. S novou definicí, je výchozí minimální zbytek výšky změněn na 0.5. Zde jsou výsledky Minimálního zbytku výšky = 0.1, 0.5, 1 v ZW3D 2014 SP a SP 2015

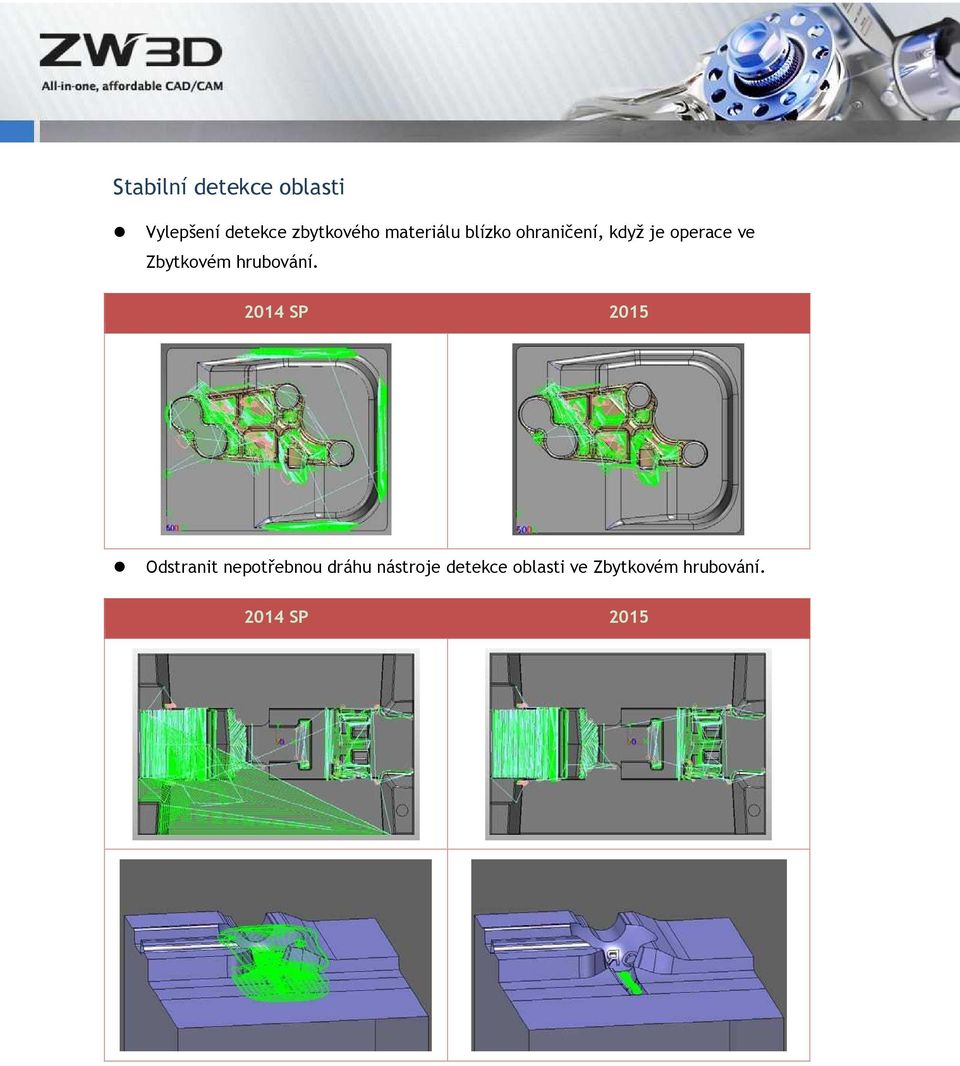

9 Stabilní detekce oblasti Vylepšení detekce zbytkového materiálu blízko ohraničení, když je operace ve Zbytkovém hrubování SP 2015 Odstranit nepotřebnou dráhu nástroje detekce oblasti ve Zbytkovém hrubování SP 2015

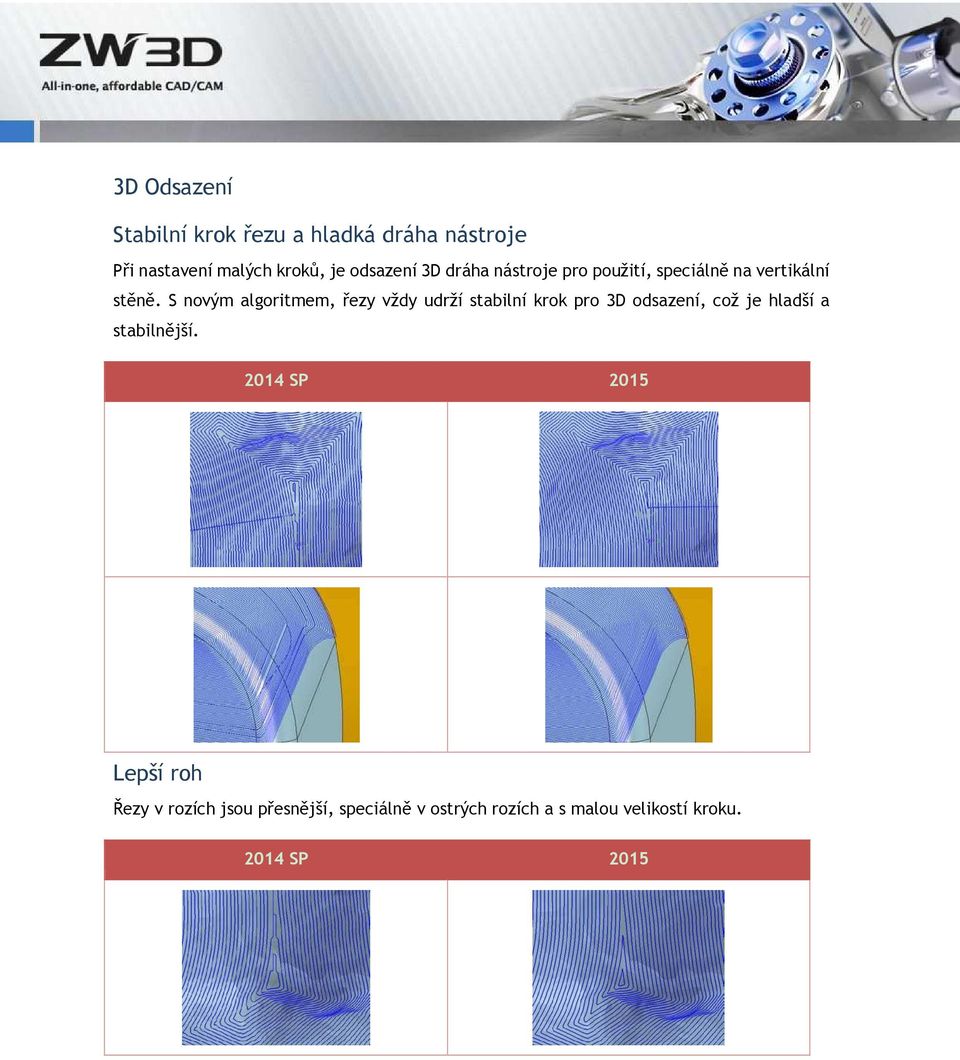

10 3D Odsazení Stabilní krok řezu a hladká dráha nástroje Při nastavení malých kroků, je odsazení 3D dráha nástroje pro použití, speciálně na vertikální stěně. S novým algoritmem, řezy vždy udrží stabilní krok pro 3D odsazení, což je hladší a stabilnější SP 2015 Lepší roh Řezy v rozích jsou přesnější, speciálně v ostrých rozích a s malou velikostí kroku SP 2015

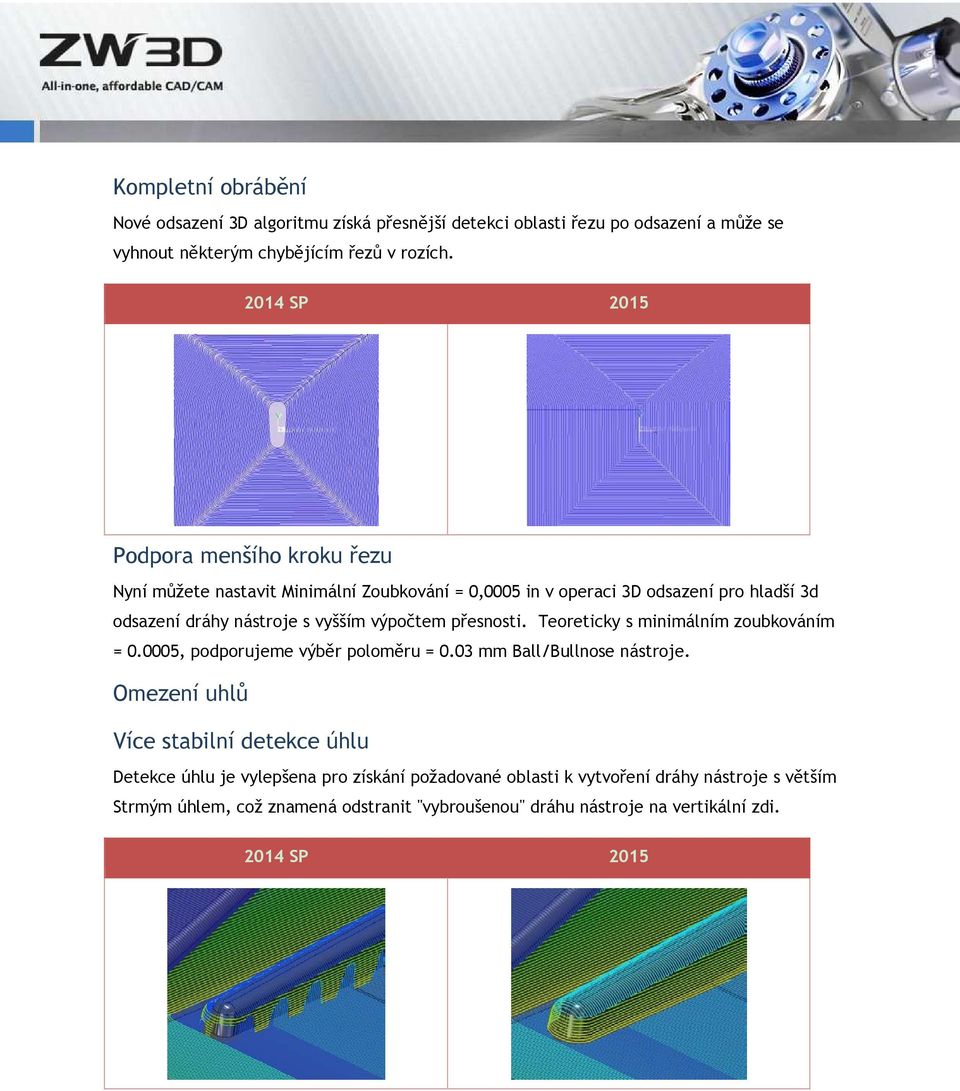

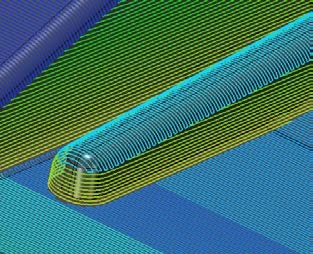

11 Kompletní obrábění Nové odsazení 3D algoritmu získá přesnější detekci oblasti řezu po odsazení a může se vyhnout některým chybějícím řezů v rozích SP 2015 Podpora menšího kroku řezu Nyní můžete nastavit Minimální Zoubkování = 0,0005 in v operaci 3D odsazení pro hladší 3d odsazení dráhy nástroje s vyšším výpočtem přesnosti. Teoreticky s minimálním zoubkováním = , podporujeme výběr poloměru = 0.03 mm Ball/Bullnose nástroje. Omezení uhlů Více stabilní detekce úhlu Detekce úhlu je vylepšena pro získání požadované oblasti k vytvoření dráhy nástroje s větším Strmým úhlem, což znamená odstranit "vybroušenou" dráhu nástroje na vertikální zdi SP 2015

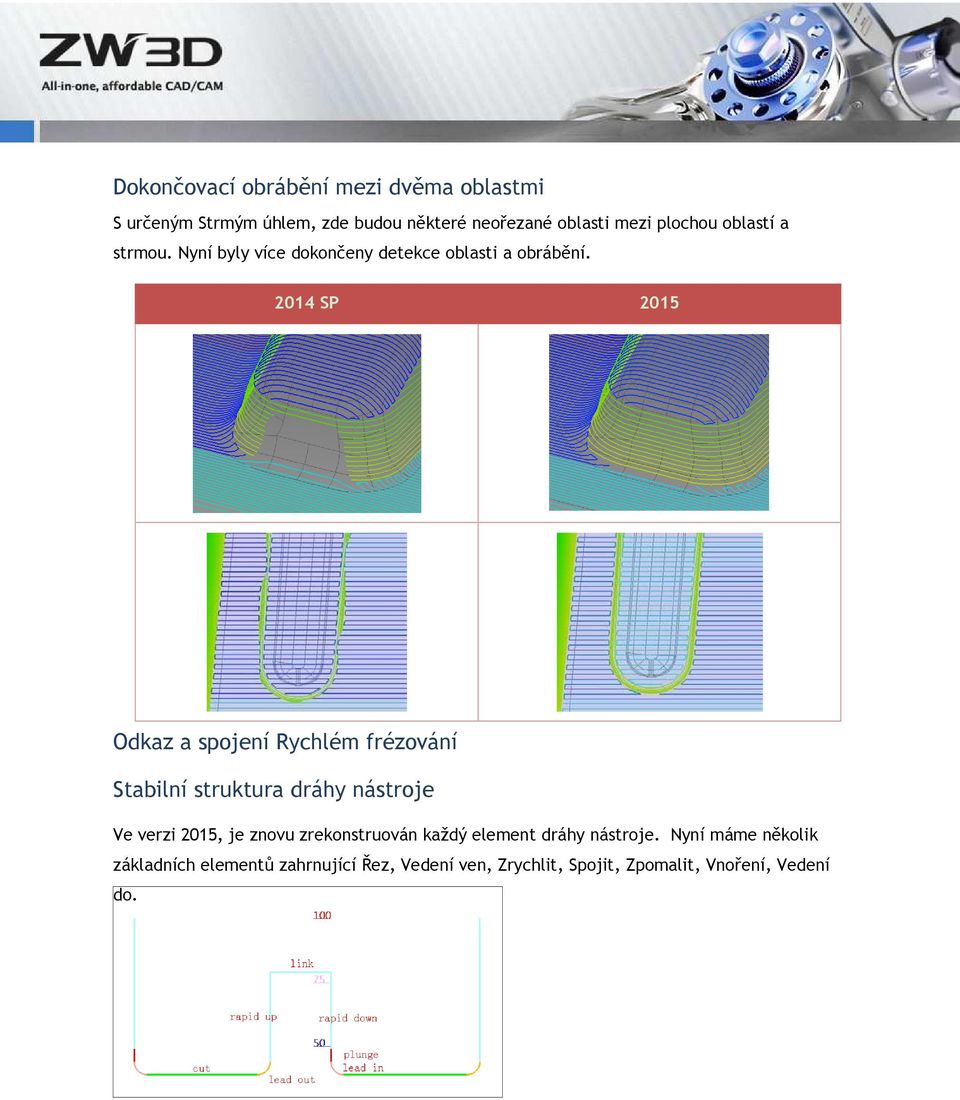

12 Dokončovací obrábění mezi dvěma oblastmi S určeným Strmým úhlem, zde budou některé neořezané oblasti mezi plochou oblastí a strmou. Nyní byly více dokončeny detekce oblasti a obrábění SP 2015 Odkaz a spojení Rychlém frézování Stabilní struktura dráhy nástroje Ve verzi 2015, je znovu zrekonstruován každý element dráhy nástroje. Nyní máme několik základních elementů zahrnující Řez, Vedení ven, Zrychlit, Spojit, Zpomalit, Vnoření, Vedení do.

13 Odkazy jsou označeny pomocí zvednutí nástroje a jsou zde dva typy: se zvednutím nástroje a bez. Takže jsou zde dva prototypy dráhy nástroje jako tyto: ([ ] označen jako díl) Řez vedení ven [ zrychlit spojit (zdvižení nástroje) zpomalit ] [ vnořit vedení do ] - řez Řez vedení ven (volitelné) [ zrychlit (volitelné) link(bez zdvižení) zpomalit(volitelné) ] [ vnořit vedení do ](volitelné) - řez Jak můžete vidět, některé jsou volitelné, což znamená, že je můžeme kontrolovat. S odlišným nastavením, získáme odlišné spojení dvou prototypů. Nové typy Vedení do/ven Jsou zde nové odkazy zahrnující Krátké, Dlouhé a Výchozí spojení. Ve verzi 2015, je Krátké a Dlouhé spojení klasifikováno pomocí absolutní vzdálenosti, která není spojena s % Kroku. Výchozí spojení lze použít když se nepodaří vytvořit Krátké nebo Dlouhé spojení. Kromě toho, poskytujeme "Přidat odkaz do Krátkého spojení" pro kontrolu, zda potřebujeme vedení ven před Krátkým spojením nebo ne. Zde jsou typy spojení: Prototypy Krátké spojení Dlouhé spojení Výchozí spojení Spojit (bez zdvižení) Na povrchu spline \ \ Spojit (se zdvižením) Optimalizované vyčištění Optimalizované vyčištění Optimalizované vyčištění Nechá nás použít, jaký typ spojení získáme.

14 Typ spojení Popis Dráha nástroje Na Povrchu Spojení se spojí do další dráhy přímočaře. Pokud je mezi dráhami funkce konvexní, bude přímá úsečka promítnuta na obrábění dílu jako 3D spojení. Krok Spojení se kříží na XY rovině a sníží se pro vertikální klesání pro získání dalšího bodu řezu. Spline Spojení následuje spline, což je hladší a udržuje tečnu pro řezy. Optimalizov áno Zvednutí nástroje k určení roviny s vzestupnou vzdálenosti do povrchu dílu. Spojení bude zrychleno před a po. Čistit Zvednutí nástroje pro bezpečné vyčištění, takže je zde zrychlení před spojením a zpomalení po spojení.

15 Typy Odkazu jsou dokončeny v operaci Hrubování a Dokončení. Jsou poskytnuty dvě možnosti pro případ, že první selže. V každém typu, zjednodušíme nastavení, které jsou jednoduší pro porozumění a kontrolu, i v editoru dráhy nástroje. Typ odkazu Popis Dráha nástroje Oblouk_Úsečka Prodlouží tečnu úsečky a vloží tangenciální oblouk na konec úsečky. Takže vedení prochází přes oblouk poté úsečkou, vedení ven prochází přes úsečku a poté oblouk. Parametry: Typ oblouku (horizontální, vertikální, normální), poloměr oblouku, Rampa_oblouk Nástroj se zaboří do materiálu v určeném úhlu, následuje oblouk s určeným poloměrem. Parametry: Poloměr oblouku, úhel rampy, výška rampy Podél_Dráhy nástroje Nástroj se zaboří do materiálu v určeném úhlu, následuje směr řezu. Pokud není řez uzavřen, odkaz následuje obrácený směr řezu. Parametry: Šikmý úhel, šikmá výška Žádný Vedení do/ven je vytvořen a prázdný při výběru tohoto typu.

16 Nová definice a Spojení a odkaz Přesné rozhodnutí oblasti Zavřít/otevřít Prodloužili jsme tečnu úsečky se vzdálenosti jako Poloměr nástroje abychom rozhodli, jeli to Uzavřený nebo otevřený řez, takže získáme více spojení a odkaz. Lepší rampa Krátké spojení Spline krátkého spojení je optimalizované, takže vytvoříme spline mezi dvěma úrovni řezu. S novým krátkým spojením, získáme vylepšení v případech, kdy spojení selhalo a ve zbytkovém hrubování SP 2015 Jednoduší prodloužení Dokončení Nyní pouze nastavíme "Přidat odkaz do krátkého spojení" jako "Ano" a vybrat "Oblouk_úsečka" typu vedení do/ven, nastavte "Poloměr oblouku" jako 0 a "Délka" jako určení vzdálenosti, poté přichází prodloužení.

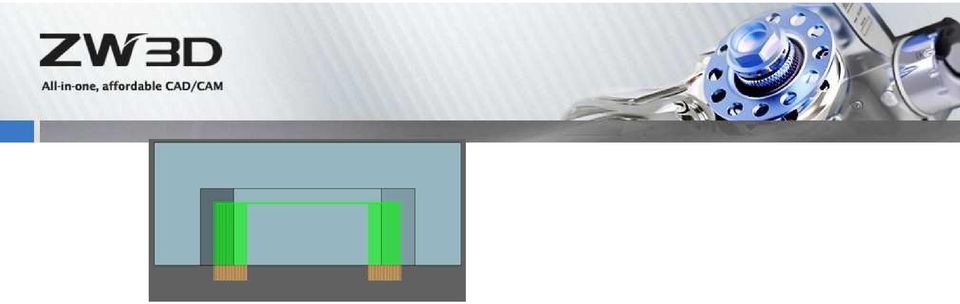

17

18 Bezpečné a více racionální principy Inteligentní šikmá plocha v Hrubování a) V Hrubování, je přijatelný pouze typ Rampy_Oblouk a typ Podél_Dráha nástroje, a není zde odkaz, po vybrání dalších typů. Když vybereme typ Ramba_oblouk ale selže, bude degradován do typu Podél_Dráhy nástroje, což je bezpečná šikmá plocha a přizpůsobí všechny řezy. b) Je optimalizována umístění rampy_oblouk, zahrnující udržení tečny oblouku, pro detekci zbytku materiálu pro bezpečnost, pro nedokončenou rampu_oblouk, pokud zde není žlab atd. Zde je případ s uzavřenou kapsou, která je 20mm široká. Dráha nástroje je vytvořena s D10 plochým nástrojem a 2mm velikost kroku, bez tloušťky. Nastavení Šikmý oblouk 50% Poloměr nástroje Udržuje tečnu oblouku do prvního řezu, generovaná v bezpečné pozici bez žlabu a kolize. 70% Poloměr nástroje První řez oblouku bude použit jako střed oblouku, když je větší než tečna. Jeho bod bude použít Po snížení a úsečka přímo do řezu bude generována. 90% Poloměr nástroje Když je oblouk větší, najdeme možnou pozici pro šikmý oblouk a udržíme první bod řezu na oblouku, takže šikmý oblouk nebude příliš daleko.

19 V první úrovni řezu, potřebuje oblouk rampy držet tečnu do řezu a kontrolovat, pokud je zde dutina s dílem, jelikož se může dotknout vrcholu polotovaru. Pokud je to bezpečné, bude šikmý úhel generován. Bezpečné vnoření a vzdušný přístup Nyní prodloužíme úsečku pro získání vnějšího polotovaru, při vzdušném přístupu, a také detekci všech vnoření k udržení bezpečné vzdálenosti s nástrojem a neoříznutého materiálu, takže zde není kolize. Zjednodušené přidělení posuvu Jsou zjednodušeny Rychlosti a Posuvy a rychlost/posuv přiděleny do každého elementu a výchozí hodnota je upravena, když je zrekonstruován každý element dráhy nástroje. Normálně je Posuv vnoření přidělen do Vnoření, Posuv je Vedení do/ven, Traverze posuvu je pro Spojení zvednutí nástroje. V Hrubování, přidělíme Posuv vnoření pro vední do typu Rampa_Oblouku a Podél_Dráhy nástroje, což je zobrazeno v rampě.

20 Posuvy Posuv vnoření Zapojit posuv Tažení posuvu Traverze posuvu hrubost/dokončit posuv řezu Rapidní posuv Elementy dráhy nástroje Vnoření Vedení do Rampa_oblouk a typ Podél_dráhy nástroje v hrubování Vedení do Vedení ven Spojit se zdvižením nástroje Spojit bez zvednutí nástroje Zrychlení zpomalení Frézka 5 Podpora kalkulace založená na STL Nyní může být stl vložen do 5x bočního řezu. Podporuje vedení typu "Válec". Zde je příklad dráhy nástroje na STL dílu. Kromě toho poskytujeme nový parametr nazvaný "odchylka Y - osi" pro definici počátku válce. Jsou zde tři možnosti zahrnující Žádný, Střed, Okno ohraničení. Můžete jej najít v nastavení Průvodce osy.

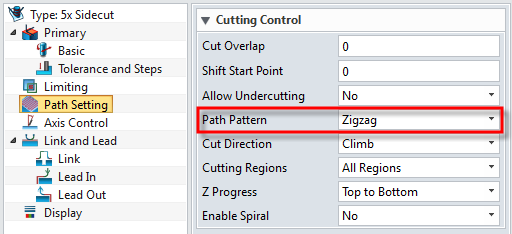

21 Střed: použijte střed ohraničení jako počátek. Okno ohraničení: použijte střed okna ohraničení jako počátek. Nový Cikcak směr v bočním řezu Cikcak směr je přidán v 5X bočním řezu, aby se vyhnul zdvižení nástroje mezi úrovni řezu. Můžete jej najít v nastavení Kontrola řezání. Zde je dráha nástroje Cikcak.

22 Podpora pro oříznutí bočního řezu Funkce oříznout v bočním směru, pomůže uživateli odstranit nepotřebné řezy. Podpora řezu založený na STL v Z úrovni Jelikož podporujeme kalkulaci Frézky5 dráhy nástroje na STL dílu, je nyní řez schopný toto udělat na STL SP 2015 Zpracování dráhy nástroje Nový seznam operace Ve verzi 2015 nabízíme nový seznam výstupu operace s novým rozvržením nové šablony, která může zobrazit hodně užitečné informace pro uživatele, jako základní informace obrábění, parametry operace a nástroje.

23 Zjednodušený příkaz Použijeme příkaz pojmenovaný "Výstup seznamu operace" který zahrnuje staré příkazy výstupu jako "XML výstup", "HTML výstup" a "Výstup seznamu nástrojů". Nastavení a příkaz výstupu jsou následující: Nová šablona a více informací Vybrat šablonu. Výchozí je pojmenovaná "Výchozí.htm" uložená v adresáři \output_def\htmltemplates. Otevřete novou šablonu, najdete nové rozvržení a hodně informací. a) Základní informace: Zahrnující Název společnosti, obráběný díl, programátor, datum atd, většina je vložena uživatelem. b) Informace operace/nástroje: Zahrnující: Název programu, parametry nástroje, rychlost, posuv, tloušťka, hodnota kroku

24 c) Inspekce kvality Jednoduší pro úpravu Nyní můžeme použít aplikace, které podporují úpravu HTML souboru, pro kontrolu a úpravu rozvržení a hodnoty parametru v seznamu operace. Kromě toho, můžete vytvořit novou šablonu a uložit ji v adresáři šablon. Když budete potřebovat výstup jako šablonu, pouze ji vyberte ve formuláři nastavení šablony. Nový výstup v CL souboru Soustružení Podpora kompenzace nástroje při dokončení u soustruhu Je podpořen nový nástroj v Dokončovacím soustružení, s pěti možnostmi pro kontrolu dráhy nástroje a NC výstup pro plnou kontrolu.

25 Možnosti Popis Dráha nástroje NC soubor Počítač Dráha nástroje s kompenzaci vybraného nástroje. Kontrola Dráha nástroje bez kompenzace Výstup G41 na počátku a konci Opotřeben í Dráha nástroje s kompenzaci vybraného nástroje. Výstup G41 na počátku a konci Obráce né opotře bení Dráha nástroje s kompenzaci vybraného nástroje. Výstup G41 na počátku a konci Off Dráha nástroje bez kompenzace

26 Podpora výstupu Hrubování a dokončení u soustruhu v cyklu. Formát u hrubovacího soustružení je následující: Formát u dokončovacího soustružení je následující: Rychloposuv ve Soustružení. Nyní je podpořen "RAPID" pro výstup v CL souboru, když nastavíte rozsah Posuvu jako "Rapid". Následující případ si vezměte jako příklad. Toto je dráha nástroje Dokončení u soustruhu s vnořením a přechodem rychloposuvem. Výstup je v CL soubor s "Rapid":
