1 NÁVOD K POUŽITÍ - ČESKY SKIKE V7 FIX

2

3 Obsah OBSAH A. ROZSAH DODÁVKY... 1 B. PRVNÍ KROKY... 1 C. NASTAVENÍ BRZD... 1 D E. NASTAVENÍ, UPÍNÁNÍ A VYZOUVÁNÍ... 3 E.1 Nastavení kol a základní nastavení... 3 E.2 Nastavení velikosti boty... 3 E.3 Upnutí skike... 4 E.3.1 Nazouvání... 4 E.3.2 Vyzouvání... 5 F. RYCHLOUPÍNACÍ MECHANISMUS... 5 G G.1 Montáž kol bez omezovačů zpětného pohybu... 6 G.1.1 V pre-montované kola... 6 G.2 Montáž kola s omezovačem zpětného pohybu... 8 G G H. NASTAVENÍ... 9 H.1 Výměna pláště... 9 H.1.1 Demontáž pláště... 9 H.1.2 Montáž pláště H.2 Podélná jízdní stabilita - nastavení H.3 Výměna ložisek H.3.1 Demontáž H.3.2 Montáž Four Ace International Ltd.

4 Obsah Four Ace International Ltd.

5 A. ROZSAH DODÁVKY Vaše nové skike jsou dodávány v krabici, jehož obsah je vyznačen na produktovém štítku. Konkrétní rozsah dodávky se může lišit v závislosti na modelu a série. Vaše skike jsou navrženy pro běžné, každodenní použití. V případě jejich použití v extrémních podmínkách si výrobce vyhrazuje právo na odmítnutí záruky. B. PRVNÍ KROKY Před prvním použitím Vašich skike musíte namontovat kola, které jsou přiloženy v krabici. Postupujte prosím podle následujících instrukcí. Doporučujeme Vám, abyste před montáži kol zkontrolovali tlak vzduchu v pneumatikách. Doporučený tlak vzduchu by měl být mezi 6-7 bary (100 psi) C. NASTAVENÍ BRZD Vhodný povrch: trávník nebo koberec Postavte se na skike zpříma. Zatlačte obě kolena dozadu, nezaklánějte se. V této pozici se brzdy dotýkají kol a vy tento dotyk vnímáte. Pokud tomu tak není nebo brzdy začnout zabírat příliš brzy, je potřeba brzdový systém vhodně nastavit. Povolte rychloupínací šroub nastavení brzd (5.b) a nastavte pozici lýtkového držáku více dopředu nebo dozadu, jak je potřeba. Při brždění musíte stát zpříma a nezaklánět se. Utáhněte rychloupínací šroub (5.b) nastavení brzd (viz Ovládání rychloupínacího mechanismu) Version

6 S přibývajícími jezdeckými zkušenostmi můžete změnit nastavení brzd tak, že brzdy začnou účinkovat až při lehkém záklonu. Poznámka: V případě že nejde brzdy účinně nastavit, je potřeba upravit nastavení kol v rámu a provést další základní nastavení D. 2 Vhodný povrch: trávník nebo koberec Povolte rychloupínací šroub (5.a) nastavení úhlu náklonu na lýtkovém držáku, zatlačte lýtkový držák (5) zcela doleva a lehce utáhněte rychloupínací šroub Postavte se na skike zpříma a uvolněně pocitově zhodnoďte, jak se v 2015

7 tomto nastavení cítíte. Zopakujte krok 2 pouze s tím rozdílem, že lýtkový držák zatlačíte zcela vpravo, opět lehce dotáhněte rychloupínací šroub Opakujte krok 3 Opakovaným postupem podle kroků 2-5 najděte nejvýhodnější pozici pro nastavení Vašich skike. Dotáhněte pevně rychloupínací šroub (5.a) E. NASTAVENÍ, UPÍNÁNÍ A VYZOUVÁNÍ E.1 Nastavení kol a základní nastavení Pozice předního kola, postoj jezdce a nastavení brzdy musí být provedeno tak, aby bylo zajištěno optimální fungování skike. Vzdálenost paty od zadního kola by neměla být menší než 10 mm. Malé velikosti nohou by měly být posunuty dopředu, aby byly umístěny souměrně ke středu skike. E.2 Nastavení velikosti boty Pomocí patního pásku lze nastavit umístění boty ve skike. Pokud je přední kolo již ve správné pozici v rámu, ujistěte se, že stojíte blízko zadního kola, když nastavujete patní pásek. Berte také v úvahu, že budete potřebovat účinně nastavit brzdy, které jsou rozvněž závislé Version

8 na vzdálenosti od zadního kola. (viz nastavení brzd v sekci D) Patní pásek má na jedné straně křídlovou matici (5.c). Povolením této matice a posunutím patního pásku (6) se poloha boty změní. Hrubé nastavení patního pásku lze provést z druhé strany uchycení pásku k rámu skike, kde ho lze posouvat v rámci jednotlivých otvorů v tomto pásku. Poznámka: Vzdálenost mezi patou boty a zadním kolem by neměla být menší než 10 mm E.3 Upnutí skike E.3.1 Nazouvání Vždy se ujistěte, že při nazouvání skike máte část oděvu (nohavice, ponožky) mezi lýtkem a lýtkovou upínací manžetou. Nově vyvinuté upínací pásky se suchými zipy se snadno rozepínají a po rozepnutí a povolení mají konečnou pozici, ve které se zastaví. Nazouvání skike začněte od špičky, poté co se celou plochou podrážky dotýkáte spodní části skike, zatlačte nohu dozadu do patního pásku (6) Upínání začněte od lýtkové manžety (5), dotažený lýtkový pásek Vám zlepší stabilitu při nazouvání skike a dotahování dalších pásků v případě, že nemáte možnost se při nazouvání posadit. Utáhněte pevně střední pásek (3.b) a přitlačte na suchý zip. Ujistěte se, že pod páskem nemáte uzly tkaniček, které by Vás mohly tlačit. Poznámka: Střední otvor (4.d) není určen k protažení pásku, ale může být takto použitý v určitých případech, např. pro lepší podporu nebo pohodlí nohy v menší botě

9 Upevněte stejným způsobem přední pásek (3.a) Poznámka: V případě užší boty může být pásek protažen ve spodním otvoru v rámu (4.c). Tímto bude zajištěna větší boční stabilita obuvi. E.3.2 Vyzouvání Při vyzouvání skike postupujte v obráceném pořadí jako při nazouvání. Poznámka: Pokud se nemůžete posadit, rozepínejte lýtkový pásek jako poslední! Uvolněte přední pásek (3.a) Uvolněte střední pásek (3.b) Uvolněte lýtkový pásek (5) a vyjměte nohu ze skike F. RYCHLOUPÍNACÍ MECHANISMUS Správné utažení rychloupínacího mechanismu je následující. Páčku rychloupínací osy otáčejte ve směru hodinových ručiček, maticí držte rukou. Osu volně zašroubujte do matice dokud nebude klást mírný odpor, páčku nechejte otočenou o 90 stupňů oproti boku kola. Sklopením páčky Version

10 k rámu docílete utažení rychloupínacího mechanismu. Vyzkoušejte správnou sílu utažení a případně před sklopením páčky utáhněte nebo povolte rychloupínací matici. Páčku ryhloupínací osy sklopte tak, aby směřovala dozadu skike. Tímto zamezíte náhodnému odklopení páčky a povolení celé rychloupínací osy v případě, že dojde k nárazu do překážky při jízdě nebo k zachycení páčky za drát, kabel nebo součásti oblečení, které se kolem Vás mohou objevit v průběhu jízdy. G. G.1 Montáž kol bez omezovačů zpětného pohybu G.1.1 V pre-montované kola

11 Předem smontovaná kola - Zkontrolujte dodávku kol. Rozbalte přiložené rychloupínací osy a zkontrolujte jejich úplnost. Odšroubujte rychloupínací matici z rychloupínací osy Vložte kolo do rámu Rychloupínací osu prostrčte z venkovní strany rámu skike přes vložené kolo a vnitřní stranu rámu. Namontujte matku rychloupínací osy a lehce utáhněte rukou. Version

12 G.2 Montáž kola s omezovačem zpětného pohybu Montáž kol s omezovačem zpětného pohybu probíhá stejně jako u kol bez omezovače. Kromě toho navíc zahrnuje správné umístění páčky omezovače, která je zobrazena na obrázku. Tato malá páčka, která je součástí omezovače zpětného pohybu, musí být otočena a umístěna do správné polohy, když vkládáte kolo do rámu (viz obrázek). Potom pokračujte v montáži stejně jako u kol bez omezovače. G

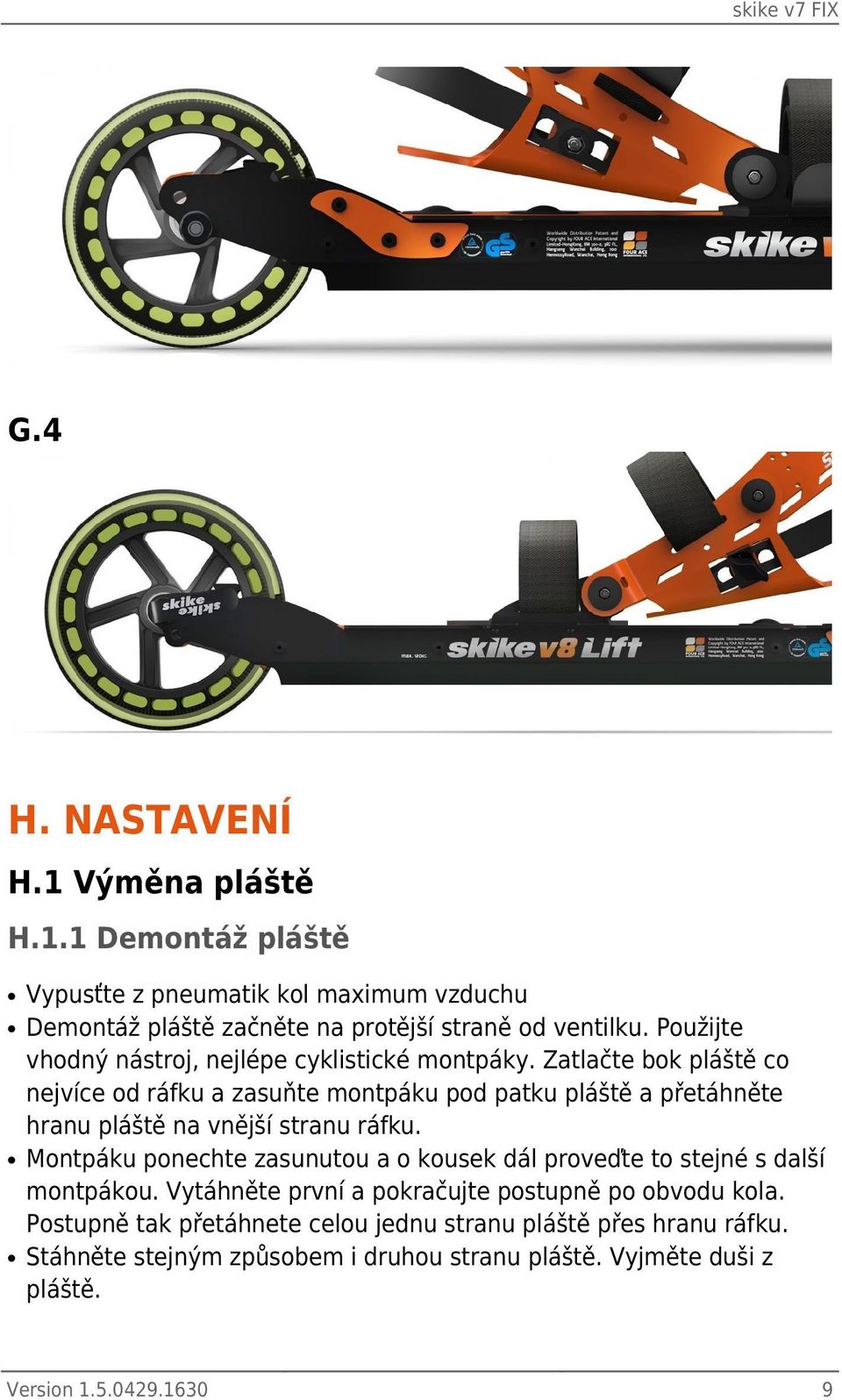

13 G.4 H. NASTAVENÍ H.1 Výměna pláště H.1.1 Demontáž pláště Vypusťte z pneumatik kol maximum vzduchu Demontáž pláště začněte na protější straně od ventilku. Použijte vhodný nástroj, nejlépe cyklistické montpáky. Zatlačte bok pláště co nejvíce od ráfku a zasuňte montpáku pod patku pláště a přetáhněte hranu pláště na vnější stranu ráfku. Montpáku ponechte zasunutou a o kousek dál proveďte to stejné s další montpákou. Vytáhněte první a pokračujte postupně po obvodu kola. Postupně tak přetáhnete celou jednu stranu pláště přes hranu ráfku. Stáhněte stejným způsobem i druhou stranu pláště. Vyjměte duši z pláště. Version

14 H.1.2 Montáž pláště Vložte duši do pláště a zasuňte ventilek do otvoru v ráfku. Jakmile je ventilek ve správné pozici v otvoru ráfku, utáhněte pojistnou matici na ventilku rukou. Potřete patku pláště a ráfku mýdlovou vodou nebo speciální lubrikační pastou pro usnadnění montáže pneumatik. Ručně nasaďte první stranu pláště na ráfek, v případě, že to nejde již rukou, použijte montpáky. Druhou stranu pláště začněte nasazovat od ventilku a postupně postupujte po obvodu až se Vám podaří nasadit celou stranu na ráfek. Poznámka: Ujistěte se, že při snaze nasadit poslední část pláště na ráfek je již nasazená část pláště usazená v nejhlubší části ráfku, což Vám pomůže snadněji dokončit nazutí pláště. Po nasazení srovnejte pohybem celé pneumatiky pozici ventilku tak, aby byl přesně v otvoru ráfku. Nafoukněte kolo na požadovaný tlak a vytáhněte ventilek zcela z ráfku. Po montáži kola do rámu zkontrolujte podélnou jízdní stabilitu a podle potřeby upravte nastavení. H.2 Podélná jízdní stabilita - nastavení Pro jemnou úpravu podélné jízdní stability nejdříve povolte přední kolo a slabě ho znovu dotáhněte. Uchopte skike za lýtkovou manžetu (5), postavte ho rovnoběžné s rovnou čárou na podlaze nebo se spárou dlaždic a tlačte ho dopředu. Pokud skike vybočuje z přímého směru, zatlačte z boku na přední kolo, aby se jemně vychýlilo vpravo nebo vlevo podle potřeby. Vyzkoušejte znovu jízdní stabilitu a opakujte případně znovu korekci než bude skike držet přímý směr. Potom utáhněte pevně přední kolo. Pokud korekce u předního kola nepovede k požadovanému výsledku, měli byste provést nastavení také u zadního kola. Pokud korekce u předního kola nepovede k požadovanému výsledku, měli byste provést nastavení také u zadního kola. Mějte na paměti, že při tomto testu a nastavení je potřeba dodržet rovné vedení skike při pohybu, protože jakýkoliv boční náklon ovlivní směr

15 pohybu. H.3 Výměna ložisek H.3.1 Demontáž Zasuňte vhodný nástroj o průměru 4-5 mm do otvoru pro osu v ložisku. Lehce nástroj zapřičte a tahem k sobě vyjměte ložisko z jedné strany kola, zároveň vypadne válcovitý středový vymezovač ložisek. Vytlačte druhé ložisko ven z kola, ke kterému se dostanete otvorem v kole po vyjmutí prvního ložiska a vymezovače. H.3.2 Montáž Vložte ložisko z jedné strany do kola. Položte kolo s vyčnívajícím ložiskem na pevný povrch a zatlačte na ráfek. Vložte z druhé strany vymezovač s druhým ložiskem. Položte kolo na pevný povrch a tlakem na ráfek zatlačte druhé ložisko do kola. Opakujte proces tlakem na ráfek z jedné a druhé strany dokud nejsou ložiska usazena v kole na doraz. Version
