1 Seznámení se systémem Gripple øešení pro vinohrady a sady

2 Gripple Jak pracuje... Základní princip fungování Gripple je jednoduchý: spojka má dva kanály se zámky, které pracují nezávisle na sobì. Tento zámek obsahuje rolnu, která umožní drátu pohybovat se pouze jedním smìrem. Pøi pohybu opaèným smìrem se rolna zablokuje. Každý kanál umožní pohyb drátu opaèným smìrem a díky tomuto konceptu lze dráty spojovat a napínat. Gripple lze použít dvìma zpùsoby: Doporuèené použití Prùbìžný Spojují se dva rùzné dráty. Tento zpùsob se používá také bìžnì pøi opravách pøerušeného drátu - zde se využijí dvì Gripple spojky a kousek nového drátu. Poutko Tento zpùsob se využívá pøi upevnìní krajových sloupkù èi kotev. Výhody až 5x rychlejší instalace a také úspora nákladù (viz. tabulka na stranì xx) nesnižuje životnost drátu (nedochází k jeho narušení, pøekrucování èi lámání) rychlé opravy pøerušeného drátu drát lze kdykoliv snadno dopnout díky kleštím je napínání silovì nenároèné možnost použití drátù rùzných prùmìrù Vinohrady Typ Síla drátu v mm Max. zatížení v kg Vin. sloupky Sad. sloupky Bob. kultury GP malá 1,40-2, o GP støední 2,20-3, o GP velká 3,20-4, o o No.1 (jednokanálová) 1,80-3, o o GP No.2 (jednokanálovál) 3,00-4, o Jumbo 2,50-3, o o 1

3 stabilní a pevný prvek pro Váš vinohrad Vinohrady Úvodem V dnešní dobì silné konkurence na trhu ocení vinohradníci každý prostøedek, který jim pomùže vyprodukovat kvalitnìjší hrozny. V situacích, které nedokážeme ovlivnit, jako napø. poèasí, má pevná opìrná konstrukce velký význam pøi odolávání silám pøírody. Vhodným investováním do kvalitních prvkù mùžete vybudovat stabilní konstrukci jako základnu pro rùst Vaší révy. S využitím systému Gripple minimalizujete èasovou nároènost a nutnost každoroèních oprav drátu. Ve srovnání s ostatními metodami upevòování a napínání vodícího drátu, je èasová nároènost u systému Gripple tøetinová. Vinohrady Díky zachování životnosti drátu pomáhá Gripple systém šetøit nutné výdaje vzniklé èasem u jiných metod. Následující tabulka ukazuje potencionální úsporu prostøedkù pøi používání Gripple systému v prùbìhu 20 let na 1 ha. 2 1 hektar v prùbìhu 20 let Bìžná metoda (vázání + svorky) Se systémem Gripple Instalace 337 minut 112 minut Ukotvení 720 minut 90 minut Napínání 675 minut 75 minut Celkem v 1. roce minut (29 hodin) 277 minut (5 hodin) Dopínání (každé 2 roky v prùbìhur 19 let) 675 minut x 19 = 214 hodin 75 minut x 19 = 24 hodin Bìhem 20 let 243 hodin = 30 dní 29 hodin = 3,5 dní 214 hodin = 27 dní s úsporou cca 80 na den = 2.160,- /ha

4 each end post. The most commonly used size for vineyard trellising (with average length rows) is a Gripple Medium. If rows are particularly long, exposed or crops are intense - we would recommend choosing a Vinohradnický sloupek Nároky kladené na Gripple Optimální zpùsob instalace Gripple je ve formì poutka. Instalace zpùsobem poutko je o cca 50 % silnìjší než pøi zpùsobu prùbìžném. Pokud je to tedy možné, doporuèujeme pøi instalaci vodícího drátu využívat zpùsob poutko. Zpùsob prùbìžný je optimální využívat ve chvílích, kdy napojujete pøerušený vodící drát. Pøi tìchto opravách použijte 2 spojky gripple 1 kus drátu pro napojení. Nejèastìji využívaná spojka ve vinohradech je Gripple støední. V pøípadì, že jsou øady nezvykle dlouhé èi velmi exponované, doporuèujeme využívat Gripple Jumbo. Jak na napínání? Jakmile je drát napojen spojkou Gripple (jedo zda na zpùsob poutko èi prùbìžný ) mùžete zaèít s napínáním pomocí kleští Gripple. Napínací kleštì jsou vybaveny posuvníkem pro nastavení a kontrolu požadovaného zatížení. Jednoduše tedy nastavte požadované zatížení, Gripple spojku usaïte do kleští, volný konec drátu usaïte do kleštiny a rukoje kleští stisknìte k sobì. Ve chvíli, kdy uslyšíte výrazné cvaknutí, mùžete si být jistí, že drát je napnutý požadovanou silou. Tipy pøi instalaci nechávejte poutko dostateènì veliké, abyste mìli v prùbìhu let rezervu pøi dopínání drátu. v pøípadì, že již máte poutko pøíliš krátké pro napínání, mùžete napínat tím zpùsobem, že kleštì vložíte dovnitø smyèky a dopínáte z opaèné strany - Grippple se tak pøi napínání posouvá smìrem od sloupku. Vinohradnický sloupek døevìný Klic k! 3

5 GP Nr.1 (pro ocelové sloupky) Použití Spojka Gripple Plus Nr. 1 byla vyvinutá speciálnì pro krajové kovové sloupky. Oproti ostatním spojkám (napø. Gripple støední) je vybavena pouze jedním kanálem pro drát. Funguje v podstatì jako zarážka umístìná na zadní stranì krajových sloupkù. Je vybavená rovnìž keramickou rolnou, lze ji použít pro drát o prùmìru 1,8-3,0mm a zatížit ji 400 kg. Bývá používána vìtšinou ve vinohradech s ocelovými sloupky. Gripple GP 1 je vybavena také užiteèným kanálem, do kterého zastrèíte vyènívající konec drátu a zajistíte si tak ochranu pøed náhodným popícháním (drát jednoduše zohnete smìrem ke kanálu a zastrèíte do nìj). Tipy V pøípadì, že je krajový sloupek instalován otevøenou stranou smìrem ven, usnadní Vám napínání tento nástavec. Ocelové sloupky Gripple GP 1 Instalace 4

6 pøedstavuje jednoduchý a rychlý, zpùsob ukotvení Gripple GPAK pro vinohrady Použití Ze stejného principu spojování a napínání vodícího drátu vychází rovnìž Gripple kotvící sada GPAK (z angl. Gripple Plus Anchoring Kit = GPAK), která pøedstavuje snadný a rychlý zpùsob ukotvení. Všechny sady GPAK obsahují flexibilní drátové lano a Gripple spojku pro spojování a napínání. Sada GPAK je velice mnohostranná, jelikož se dá díky pøedpøipravenému poutku použít na døevìné sloupky, nebo díky speciální zaøáce na sloupky kovové. Každá sada GPAK je vybavena dostatìènì dlouhým lanem, které Vám umožní provádìt ukotvení ve V-tvaru. Pøi kotvení Vám doporuèujeme sloupek uchytit lanem na dvou místech - vzniklý V-tvar poskytuje prvotøídní silnou oporu. Vinohrady Gripple GPAK Výhody instalace bìhem ménì než 1 minuty použitelné pro kovové i døevìné sloupky možnost velkého zatížení silné zinkování drátového lana zajistí skvìlou ochranu V-tvar pøi kotvení zajistí maximální oporu sloupku Možnost dopínání v èase Typ Lano Max. zatížení v kg GPAK 3 3,0 mm x 4,5 m 400 GPAK 4,0 mm x 5,0 m 600 5

7 Gripple APAK - novinka Kotva Gripple + kotevní lano Gripple(GPAK3) Kotva Gripple je velice skladná pøi pøepravì, jednoduše se instaluje a umožòuje vysoké zatížení. Kotva byla vyvinuta speciálnì pro použití ve vinohradech. Nevyžaduje pøedvrtávání, minimalizuje narušení pùdy a mùže být ihned po instalaci vystavena zátìži. 1 Instalace kotvy 1 Kovové sloupky Kotevní lano Gripple (GPACK3) slouží k propojení kotvy se sloupkem. Lano je chránìno silnou vrstvou zinku a na jednom konci je opatøeno speciálním poutkem. Lano lze upevnit na kovový i na døevìný krajový sloupek Výhody Gripple APAK obsahuje vše, co je pro øádné ukotvení tøeba - jak prvky dùležité pod zemí, tak také nad zemí. 4 Døevìné sloupky Novinka Gripple APAK Šetøí èas i práci - rychlá instalace a úspora èasu i penìz. 1 Minimální narušení pùdy - okamžitì umožòuje pevné ukotvení. Hrot na konci zatloukacího pøípravku - eliminuje poškození kotvy 5 Použitelné v rùznorodých pùdách - v písèitých, hlinitých, jílovitých i kamenitých pùdách. 2 Universální použítí - pro ocelové i døevìné sloupky. Silné zinkování - maximální odolnost proti korozi 6 3 Snadné napínání - napínání bez námahy pomocí kleští Gripple. 6

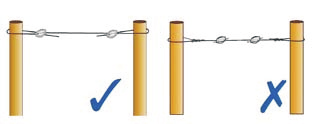

8 Sadaøské sloupky Použití Gripple Jumbo je vyrobená speciálné pro potøeby v sadech. Je vybavená stejnì jako Gripple støední keramickou rolnou, avšak díky speciálnímu pouzdru vydrží o 50 % vìtší zátìž. Díky maximálnímu zatížení 600 kg poskytuje Gripple Jumbo bezpeènou podporu pro ovocné stromy a s pøehledem obstojí rovnìž v delších øadách. Typ Gripple Jumbo Tipy Použití 2,50 3,15 mm u mìkèích drátù 2,40 3,15 mm pevnostní drát (Bezinal)! Výhody Vyvinuto pro sloupky s vysokým zatížením Ideální pro použití v kombinaci s pevnostním drátem velkých prùmìrù Maximální zatížení až do 600 kg vysoká odolnost proti korozi vzniklé nejen vlivem poèasí, nýbrž také vlivem postøikových prostøedkù Sady Sadaøské sloupky 7 1. Gripple Jumbo instalujte vždy zpùsobem poutko. Tento zpùsob je o cca 60 % pevnìjší.. 2. Poutko ponechávejte vždy cca. 1 m dlouhé, abyste mìli v pùrbìhu následujících let možnost drát dopínat. 3. Pokud jsou øady velmi dlouhé (více než 150 m) doporuèujeme provést v jedné øadì dvì instalatce (viz. horní obrázek). Tedy kupøíkladu na jednom konci øady zaèít spojkou Gripple Jumbo, v polovinì øady drát pøerušit, udìlat úvazek na prostøedním sloupu pomocí druhé Gripple - a od stejného sloupu pokraèovat novým úvazkem až na konec øady.

9 ...díky vysocepevnostnímu pouzdru snese Gripple Jumbo o 50 % více zatížení oproti Gripple støední Sady Ukotvení v sadech Použití Ovocné stromky vyžadují pevnou a robustní konstrukci. V období, kdy jsou stromy v dlouhých øadách obtìžkány ovocem, stává se opìrná konstrukce náchylnìjší na vlivy poèasí. Kotvící sada GPACK Lockable nabízí stejné pøednosti jako regulerní GPAK kotevní sada - tedy snadnou a rychlou instalaci. Sada GPAK Lockable je však navíc ještì vybavena jistícím mechanismem, který Gripple spojku upevní k lanu, z dùvodu ještì vìtšího jištìní v dobì nárùstu ovoce a nárazových vìtrù. Sady Ukotvení v sadech Sada Gripple GPACK Lockable je dostupná v rùzných provedeních dle délky øad a zatížení. Níže umístìná tabulka Vám pomùže s výbìrem vhodné sady. Tipy Sada GPAK Lockable mùže být využitá v kombinaci s naší sadaøskou kotvou 1000/180mm a 800/180mm. Vyberte vhodnou velikost odpovídající zatížení Vašich sloupù.. Pøibližná délka øady Množství ovoce na 1 strom 100 metrùr 200 metrù 300 metrù Málé (< 30 kg na strom) GPAK 4L GPAK 5L GPAK 6L Støedí (30-60 kg na stromm) GPAK 4L GPAK 5L GPAK 6L Vysoké (> 60 kg na strom) GPAK 5L GPAK 6L GPAK 6L 8

10 Pøíslušenství Gripple Napínací kleštì Gripple Napínací kleštì Gripple jsou urèeny pro práci s vìtšinou spojek Gripple pro drát do prùmìru 6 mm. Kleštì mají vestavìný posuvník pro nastavení a kontrolu požadovaného zatížení. Díky možnosti nastavit sílu napnutí nedochází k pøetìžování drátu a prodloužíte tak jeho životnost. Kleštì jsou snadno použitelné, lehké a skladné. V prùbìhu let se opotøebovávají pouze drobné díly, které lze snadno a rychle vymìnit za nové. Twister Krytka Gripple Twister je elegenatní možnost, jak zafixovat ènìjíci konec vodícího drátu a tím se chránit proti poranìní. Twister je vyroben z UV-odolného materiálu a mùže být použit pro drát 1,00mm - 3,00mm. Pøíslušenství Gripple Klíè pro uvolòování spojek Gripple Spojky Gripple nabízejí pøed napnutím možnost zmìny pozice na drátu. Klíè je použitelný na spojky Gripple malá, Gripple støední a Gripple velká. Klíè zastrèíte do malého otvoru pod hlavním kanálem, ve které se tímto krokem uvolní keramická rolna a spojka je tak po drátu volnì pohyblivá v obou smìrech. Štípací kleštì Štípací kleštì Gripple využívají japonskou tecnologii, která je optimální pro použití na vysokopevnostním ocelovém drátu. Støih pevnostního drátu do prùmìru 3,50 mm. Støih mìkkého drátu a drátového lana do prùmìru 4,00 mm. Vhodné pro použití k oboum GPAKùm. 9

11 Gripple Ltd The Old West Gun Works Savile Street East Sheffeld S4 7UQ UK Tel : +44 (0) Fax : +44 (0) Gripple Latin America Carretera Pte 67 Fraccionamiento Ajijc, Int. 7 Ajijic Centro Chapala Jalisco Mexico T E mxinfo@gripple.com Gripple Inc 1611 Emily Lane Aurora IL USA T F E usinfo@gripple.com Gripple Central Europe Petrova 124 b Zagreb Croatia T (0) E hrinfo@gripple.com 2010 Gripple LTD. Gripple ist eine registrierte Handelsmarke von Gripple Limited, Gesellschaft registriert in England Nr , Umsatzsteuer-Identifkationsnummer GB BROC-AG-VAO-GER
