1 Lasery v mikroelektrotechnice Soviš Jan Aplikovaná fyzika
2 Obsah Úvod Laserové: žíhání rýhování (orýsování) dolaďování depozice tenkých vrstev dopování příměsí
3 Úvod Vysoká hustota výkonu laseru změna struktury materiálu nebo jeho odpaření V elektrotechnice již od 70. let Obvykle pulsní Nd:YAG, CO 2, excimerové
4 Žíhání (obecně) Laserové žíhání laser annealing druh tepelného zpracování (kovů) zlepšení mechanických vlastností vyšší tvrdost, snížení defektů, změna účinků jiných úprav (kalení- snížení pnutí, zjemnění zrna) tradičně: ohřev v el. peci (cca 1000 stupňů 30 min) vznik pnutí, poškození substrátu vysokou teplotou
5 Žíhání v mikroelektrotechnice rekrystalizace mřížky substrátů el. obvodů poškozených při iontové implantaci záření (excimerové- 300 nm) velmi efektně absorbováno v tenké vrstvě bez zahřívání substrátu ( nm)- lokální působení odpadá nevýhoda velkého mech. pnutí zatím ne moc ekonomické
6 ELA- Excimer laser annealing AM OLED displeje (active matrix): polykrystalický Si vykazuje dlouhodobější stabilitu než amorfní vyšší nároky na krystalickou homogenitu než u LCD lineární tvar svazku, délka pulsu cca 25 ns vlnová délka: nm, šířka svazku: 0,1-0,5 mm rychlé roztavení amorfní Si vrstvy při chladnutí: REKRYSTALIZACE bez ovlivnění substrátu
7 Ukázka laserového žíhání Profil svazku určeného pro ELA
8 Zdroje Úvod do laserové techniky, Vrbová M., str annealing- enters- the- mainstream/ fuseaction=forms.page&pageid=172 ANNEALING.html ELA princip:
9 Laserové orýsování Snadnootevíratelné obaly Tools for opening a packaging belong to the past

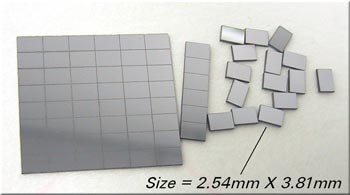

10 Laserové orýsování laser scribing Vytvoření zářezů nebo řady otvorů Zeslabení materiálu mechanický lom dělení křehkých materiálů keramika, sklo, safír polovodiče: Si, GaAs CO2, Nd: YAG, excimerové
11 Tenké vrstvy solárních článků Účinnost tenkých vrstev na solárních článcích závisí na mikrokanálcích převádějící energii fotonů na elektrickou energii konvenčně dělané pomocí vrypů různá hloubka vrypu, ekonomicky náročné rýhy vytvořené laserem - studená ablace přesné parametry rýhy, vysoká rychlost rýhování, vysoká výtěžnost nepoškozených elementů Vyšší účinnost, ekonomičnost!
12
13 Zdroje Úvod do laserové techniky, Vrbová M., str vujtek/granty/laser- prez.pdf energy- news.info/laser- scribing- solar- cell- efficiency/ %20Scribing_PVI.pdf
14 Laserové dolaďování laser trimming Metoda pro dosažení precizního vyladění parametrů elektrických obvodů Odstranění materiálu úprava parametrů Konvenční metody: užití potenciometrů, abrazivní dolaďování (obrušování korundem, křemíkem) Justování (dostavování) jmenovitých hodnot pasivních součástech (odpory tenkovrstvé, tlustovrstvé I válcové, kondezátory)
15 Typy dolaďování Pasivní ladí se kondenzátor či rezistor na danou hodnotu Aktivní úprava parametrů obvodu jako je napětí, proud či frekvence
16 Justování elektronických obvodů
17 Dolaďování rezistorů Vyřezání korigující drážky v odporové vrstvě- změna odporu vysoká rychlost a přesnost justáže, konstrukce rezistorů menších rozměrů tisíce odporů za hodinu, přesnost 0,1 %, stálá kontrola velikosti odporu YAG (fokus až na 10 mikronů) popř. CO 2 (0,1 mm)
18 Laserové dolaďování
19 Dolaďování kondenzátorů laserem se odřeže požadovaná vrstva zmenšení plochy, další dolaďování možné propalováním otvorů do vrstvy
20 Zdroje Úvod do laserové techniky, Vrbová M., str Meunier- Riken.pdf laser- systems.co.uk/laser %20trimmers.htm 91znFDv1E
21 Laserové depozice tenkých vstev laser deposition of thin films pulsed laser deposition (PLD) Typ PVD depozice (physical vapor deposition) napařování, naprašování, plazmový nástřik, laserová depozice Kromě PLD ještě i MAPLE depozice, popř. typ laser CVD (chemical)- laserem stimulovaná chemická depozice
22 Pulsed laser deposition (PLD) Fokusovaný svazek dopadá na terč Po ozáření se materiál odpaří - plazmový oblak Kondenzace na podložce Uspořádání zařízení pro PLD: vakuová depoziční komora držák podložky, teplotně přesně nastavitelný materiál terče a laser
23
24
25
26
27 Výhody PLD Vysoká rychlost depozice Stechiometrická depozice i vícesložkových materiálů Relativně jednoduchost a univerzálnost zařízení Malá spotřeba materiálu terče Minimální kontaminace vrstev Nevýhody PLD Problém homogenního pokrytí větší plochy Možná tvorba kuliček na povrchu
28 Zdroje xfokk
29 Laserové dopování příměsí Předpoklad: direct laser doping vrstva fosforu nebo boru je deponová na wafer Vrstva je ozářena laserem rozpuštění deponované vrstvy zahřátá vrstva křemíku umožní difuzi P,B
30 Výhody Nahrazuje vysokoteplotní difuzi bulkových materiálů Hloubka kontrolována výkonem a vlnovou délkou laseru
31 Zdroje laser- doping- for- high- efficiency- solar- cells/ solv.com/laser- doping
32 Děkuji Vám za pozornost
