Laserová depozice tenkých vrstev

Transkript

1 Laserová depozice tenkých vrstev Tomáš Kocourek 1,2, Miroslav Jelínek 1,2 1) Fyzikální ústav AV ČR, Na Slovance 2, Praha 8, ) Fakulta biomedicínského inženýrství ČVUT, nám. Sítná 3105, Kladno,

2 Laserová depozice tenkých vrstev LASEROVÁ DEPOZICE TENKÝCH VRSTEV Mechanismus PLD Mechanismus MAPLE EXPERIMENTÁLNÍ TECHNIKA PLD Hybridní PLD MAPLE APLIKACE LASEROVÝCH TENKÝCH VRSTEV Vlnovodové lasery Čidla plynů Tenké vrstvy v lékařství Organické tenké vrstvy

3 TV technologie Vrstvy modifikace povrchu, depozice (nanášení) Depozice PVD, CVD, PECVD (PACVD) PVD napařování (termické, vakuové,..) naprašování (diodové, magnetronové, ECR, supersonická tryska, ) iontové plátování plazmový nástřik laserová depozice

4 Laserové vrstvy LASER pro ohřev, pyrolýzu, fotodisociaci Povrchová modifikace materiálů (kovová skla, rekrystalizace, legování, laserová nástřik) Laser CVD laserem stimulovaná chemická depozice Laser PA CVD laserem stimulovaná plazmochemická depozice Pulzní laserová depozice (PLD)

5 PLD 1 Základní experimentální uspořádání pro laserovou depozici tenkých vrstev : 3 2 vakuová depoziční komora, držák podložek umožňující ohřev podložek a přesné měření teploty, materiál terče a laser. Fokusovaný laserový svazek dopadá na terč, vysokou hustotou záření se materiál terče převede do plazmového obláčku a následně materiál kondenzuje na podložce, umístěné nad terčem. Procesy probíhající během PLD zahrnují v podstatě tři vzájemně provázané druhy interakce : laserové záření - pevná látka, plasma - pevná látka, plasma - laserové záření Schéma pulsní laserové depozice (1- laserový svazek, 2- odražeč, 3- čočka, 4- vstupní okno depoziční komory, 5- karusel s terči, 6- topný stolek s podložkou, 7- vakuový čerpací systém, 8,9- vakuové měrky 7 4 9

6 PLD topný držák laser vzorek plasma terč

7 Depoziční parametry ovlivňují růst, tloušťku, plochu a kvalitu deponovaných vrstev 1. Parametry laseru: vlnová délka (absorpční tloušťka ) délka impulsu (objem zahřátého materiálu) opakovací frekvence (nukleace a růst vrstvy) 2. Interakce laserového záření s terčem: hustota výkonu laserového svazku (tvar plumu, plocha a homogenita vrstvy, energiečástic plumu, růst vrstvy krystalinita, hustota) materiálové vlastnosti terče (tepelná vodivost, objemová hustota terče, absorpce, odrazivost, elektrická vodivost x rychlost šíření rozvod tepla v terči, velikost absorbovaného výkonu, objem zahřátého materiálu x tvorba kuliček x hladký povrch vrstvy)

8 Depoziční parametry ovlivňují růst, tloušťku, plochu a kvalitu deponovaných vrstev velikost stopy laserového svazku (tvar plumu, plochu a homogenitu vrstvy) 3. Interakce plasmového plumu s plynným prostředím a s podložkou: tlak a výběr plynu v depoziční komoře (tvar plumu, rychlost částic, rozklad plynu, excitace, ionizace x hustota, morfologie, krystalinita a složení vrstvy) vzdálenost terč- podložka (množství dopadajících částic, geometrie vrstvy)

9 Depoziční parametry ovlivňují růst, tloušťku, plochu a kvalitu deponovaných vrstev 4. Parametry podložky: mřížkové parametry (režim růstu vrstvy) tepelná vodivost (napětí ve vrstvě, homogenita složení vrstvy) koeficient tepelné roztažnosti (napětí ve vrstvě) teplota podložky (vazby, krystalinita) 5. Režim růstu vrstvy: depoziční rychlost frekvence opakování pulsů tloušťka vrstvy

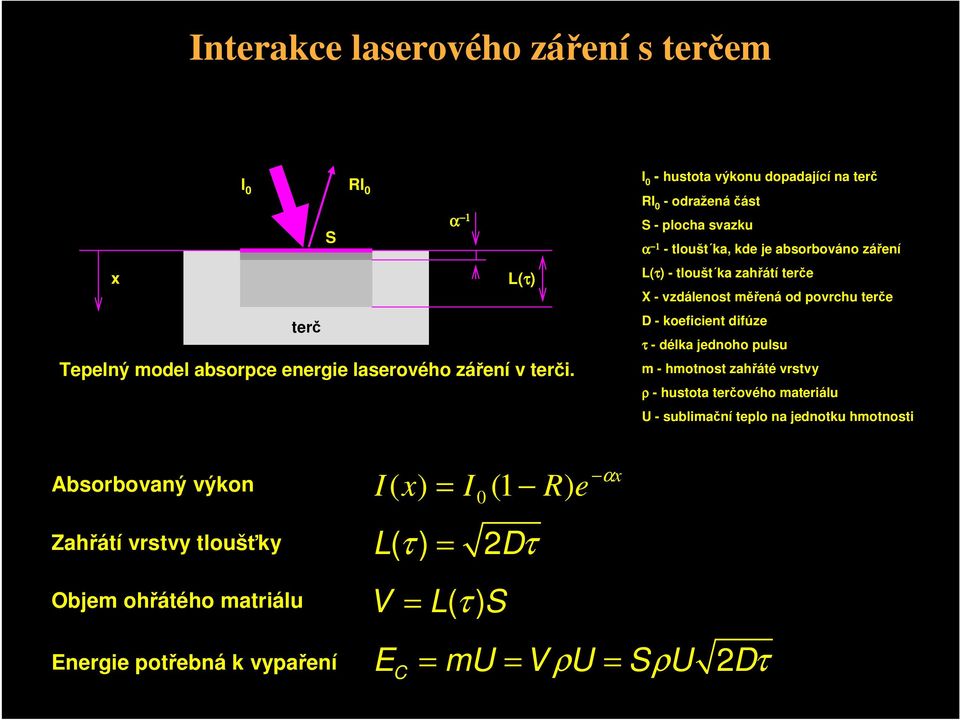

10 Interakce laserového záření s terčem I 0 RI 0 S x terč α 1 L(τ) Tepelný model absorpce energie laserového záření v terči. I 0 - hustota výkonu dopadající na terč RI 0 - odraženáčást S - plocha svazku α 1 - tloušt ka, kde je absorbováno záření L(τ) - tloušt ka zahřátí terče X - vzdálenost měřená od povrchu terče D - koeficient difúze τ - délka jednoho pulsu m - hmotnost zahřáté vrstvy ρ - hustota terčového materiálu U - sublimační teplo na jednotku hmotnosti Absorbovaný výkon Zahřátí vrstvy tloušťky Objem ohřátého matriálu Energie potřebná k vypaření I( x) = I 0 (1 R) e L( τ ) = 2Dτ V = L( τ ) S αx E = mu = V ρu = SρU 2Dτ C

11 Transport vypařeného materiálu z terče na podložku terč v x φ θ h v z laserový svazek x z podložka Rozložení oblaku je možné popsat funkcí cos θ s exponentem n měnícím se v intervalu 8<n<12 n Úhel plasmového obláčku 1. Atomy a molekuly v základním stavu Po odpaření materiálu z terče začíná plasmový obláček během několika prvních mikrosekund expandovat s rychlostí ~ 10 km/s. 2. Excitované atomy a molekuly 3. Ionty 4. Elektrony 5. Kuličky

12 PLD šíření materiálu CCD fotografie charakterizujícíčasový rozvoj plasmového obláčku po dopadu laserového svazku na terč (YBaCuO terč, 10 Pa O 2 v komoře). Zpoždění : a) 0.5 µs, b) 2µs, c) 3µs, d) 8 µs. CCD fotografie interakce plasmového obláčku s podložkou včasovém zpoždění : a) 6 µs, b) 8 µs, c) 10 µs, d) 50 µs. Plazmový obláček se šíří k terči zleva (následně se odráží od podložky).

13 PLD šíření materiálu CCD fotografie charakterizující plasmový obláček pro různé tlaky pracovní atmosféry: mtorr

14 Výhody Přednosti a nevýhody PLD 1. stechiometrická depozice i vícesložkových materiálů (za vhodných depozičních podmínek) 2. vysoká rychlost depozice (~ 1 nm/sec) 3. laser je umístěn vně vakuové komory pouze místní ohřátí a odpaření materiálu 4. jednoduchost, flexibilita a univerzálnost experimentálního zařízení, relativně nízká cena systému 5. malý a geometricky jednoduchý terč, malá spotřeba materiálu, nízká cena 6. vytváření epitaxních vrstev za relativně nízkých teplot 7. možnost vytváření vrstev a multivrstvových struktur různých a vícesložkových materiálů 8. PLD proces je charakterizován rychlým a čistým lokálním ohřevem povrchu terče, což minimalizuje kontaminaci vytváření vrstev

15 Přednosti a nevýhody PLD Nedostatky PLD Problém homogenního pokrytí velké plochy z důvodu úzkého úhlového rozložení částice emitovaných z terče (ALE i pokrytí podložek až o průměru 5 10 cm) Povrch deponované vrstvy může být pokryt kuličkami materiálu (ALE lze vytvářet i multivrstvy a vlnovodové vrstvy)

16 MAPLE (Matrix Assisted Pulsed laser Evaporation) topný stolek pro uchycení podložky podložka laser organická molekula rotující držák terče chlazený tekutým N 2 těkavé rozpouštědlo

17 Experimentální technika PLD

18 Experimentální technika PLD

19 Experimentální technika PLD

20 Experimentální technika PLD

21 TV PLD hybridní systémy RF výboje MHz (mezi elektrodami, elektroda - komora, výboj v duté katodě) PLD + magnetronové naprašování + RF Výsledek - monokrystalické, polykrystalické, nanokrystalické a amorfní vrstvy - gradientní vrstvy, nano-kompozitní vrstvy

22 TV β C 3 N 4 (grant INCO Copernicus) RF + pulsní modulace laserový svazek (λ=248 nm, 5 ev) podložka živá elektroda elektroda N 2, N, N +, N 2 + C, C +, C + 2, C ++, C W/cm 2 grafitový terč

23 TV β C 3 N 4 (grant INCO Copernicus)

24 Depoziční proces PLD s RF výbojem

25 TV β C 3 N 4 (grant INCO Copernicus) podložka uzemněná elektroda N 2 uzemněná elektroda podložka N 2 živá elektroda živá elektroda

26 TV β C 3 N 4 (grant INCO Copernicus)

27 Tenké vrstvy TiC, TiCN, SiC (PLD + magnetron)

28 PLD + magnetron

29 PLD + magnetron

30 Gradientní vrstvy C Ti Si Vzorek TD 5, laser- magnetron

31 MAPLE komora vakuová měrka napouštěcí ventil zásobník tekutého N 2 rotující chlazený držák terče ventil optická lavice pro fokusující optiku vstupní okno pro laserový svazek turbomolekulární pumpa topný stolek pro uchycení podložky jehlové ventily měření průtoku plynu elektrická průchodka

32 MAPLE komora

33 Aktivní vlnovodové vrstvy Pro planární a kanálkové vlnovodové lasery Ti:safír, Nd:YAG (YAP), Nd:sklo, Er:YAG (YAP), Nd:KGW, Pr:GGG, Yb:GGG, čerpací svazek reflexní zrcadlo planární vlnovod s dopantem výstupní zrcadlo generované záření čočka Ti:safír vlnovodový laser, délka 3.8 mm, výst. výkon 350 mw

34 Pasivní vlnovodové vrstvy -optickáčidla plynů (NANOPHOS) Svazek je zaveden do vlnovodu prizmou. Vazba je dána úhlem dopadu θ S. Při rezonanční vazbě laserového svazku s vlnovodem, při specifickém úhlu, se objeví v odraženém svazku tmaváčára (m- line). dark line bright line laser beam prism θ S reflected spot in the far field region n W, t W n L, t L n Λ, t Λ } layers

35 TV čidla plynů optická (NANOPHOS IST) 0, Signál fotodiody (V) tension (V) 0,12 0,1 0,08 0,06 0,04 0,02 0 A : repeatability t (s) t (s) B : no pressure effects butane, V=0.1V N2, V=0.09 V N 2 vakuum vacuum, V=0.065 V 1 : vacuum vakuum 2 : N2 N 2 3 : N2 N 2butanu ppm butane 4 : N2 N 2 ZnO vrstva detekce butanu

36 PLD - vlnovodové vrstvy (velké plochy)

37 PLD - vlnovodové vrstvy

38 TV čidla plynů - odporová Ω Pt kontakty vrstva podložka topná spirála Čidla obsahují aktivní vrstvu, dopanty (materiály obsahující ionty- Ni 2+, Fe 3+, Cu 2+, atd.), katalyzátory (Pt, Pd, Ni, Fe, atd.) a povrchové membrány (SiO 2, polytetrafluoroethylen atd.).

39 TV čidla plynů- odporová Závislost odporu (R) a citlivosti (S) na teplotě pro SnO 2 /Pd senzor. Max. citlivost S =1093 docílena při 284 C (1000 ppm H 2 x vzduch).

40 PLD -čidla plynů - odporová

41 Vrstvy v lékařství (grant MPO) Srdeční chlopeň

42 Srdeční chlopeň Vrstvy v lékařství (grant MPO)

43 Vrstvy v lékařství (nový grant MPO) Cévní náhrady, anastomické štíty, příchytky

44 Proces pokrytí cévní náhrady (grant MPO)

45 Proces pokrytí cévní náhrady (grant MPO)

46 Proces pokrytí cévní náhrady (grant MPO)

47 Cévní náhrada pokrytá DLC vrstvou (l= 30 cm)

48 Vrstvy v lékařství Depozice HA vrstvy na zubní implantát CO 2 laser KrF laser implantát HA terč

49 Vrstvy v lékařství

50 Vrstvy v lékařství Zubní protéza Ca 10 (PO 4 ) 6 (OH) 2

51 Osteointegrace DLC/Ti protézy Vrstvy v lékařství

52 Vrstvy v lékařství Spodníčelist miniprasátka, nezatížená osteointegrace

53 Zatížená osteointegrace Vrstvy v lékařství

54 MAPLE - depoziční proces

55 Organické vrstvy - MAPLE technologie Testován: fibrinogen, pullulan, polyvinylalkohol, kryoglobulin, InAcAc, ftalocyaniny (PhNi a PhCo) a porfyrin (CuTTP). Studium povrchu (AFM) a vazeb (FTIR a Ramanovská spektroskopie). Při optimálních depozičních podmínkách bylo docíleno shody vlastností mezi terčem a vlastnostmi vrstev. Tenké vrstvy kryoglobulinu deponované MAPLE technologií FTIR spektra

56 Děkuji za pozornost

57 Ceramic heart valve - alumina : valves has been implanted Carbomedics prosthesis has a solid pyrolyse carbon housing and flat leaflets of pyrolitic carbon coated graphite that is impregnated with tungsten. CARBON x HEART VALVE (90 results) Pyrolitic carbon/graphite composites used in heart- valve prostheses TiO2 thin films to improve anti-coagulalibility of pyrolysis carbon applied to artificial heart valve COATING and HEART VALVE (40 results) Heart valve coating with horseradish peroxidase a-c: H : Si and a- C : H silver coated Silzone ( ) heart valve prosthesis protein adsorption and platelet attachement and activation, on TiN, TiC and DLC coating on titanium for cardiovascular applications mechanical valve with silver coating silver coated heart valve polyurethane heart valve haemocompatibility of DLC and TiC- TiN interlayers on titanium silver coated (Silzone ) infection resistant polyester fabric against a biofilm-producing bacteria. Silver- modified polyester for antimicrobial protection of prosthetic valves Pyrolitic carbon heart valve Pyrolitic carbon coated graphite mechanical heart valve prostheses Polyurethane heart walve prothesis Controlled- release drug delivery of diphosphonates to inhibit bioprostetic heart valve calcification release rate modulation with silicone matrices via drug solubility and membrane coating Reduction of surface thrombogenicity modification on polyethuyleneterephthalate (PET) and polytetrafluoroethylene (PTFE). COLA 05, Canada : Eureka (Major, Metalurgický ústav Krakow a Lackner, Laser Centrum Leoben) nový typ chlopně, Ti6Al4V, TiO2, DLC. Vyrobeno PLD. CN, SiC, BN,.bylo uvažováno

58 PODÍL Laboratoř PLD od roku článek v zahraničním časopise 1990 Stuff : Ing. Miroslav JELÍNEK, DrSc Dr. Ing. Jiří BULÍŘ post- doc od r Ing. Ján LANČOK, PhD post- doc Ing. Michal NOVOTNÝ PhD student Ing. Martin PAVELKA PhD student Ing. Tomáš KOCOUREK PhD student Petra MAŠÍNOVÁ student Jan REMSA student Veronika Picková- student Leopold Cudzík- student Dr. Rumen, Tomov, Dr. Rodica Cristescu, Dr.Ing. Vladimír Olšan, Dr.Ing. Vítězslav Trtík, Ing. Jan Šonský, Ing. Martin Klečka, Ing. Michal Němec, atd

59 PODÍL 2 x KrF excimer laser, 7 depozičních komor Lasery, vakuum, RF, VN, materiály, optika, plyny, atd. Supravodiče, feroelektrika, magnetika, DLC, vlnovody, biokompatibilní materiály, chalkogenidy, termoelektrické materiály, tvrdé vrstvy, organika, optické materiály, kvazikrystaly, dopované vrstvy, multivrstvy, aplikace, atd. Talystep, XRD, WDX, SEM, FTIR, Ramanovská spektroskopie XPS, RBS, AFM, PIXE, elektrické vlastnosti mechanické vlastnosti, biomedicínské vlastnosti, atd. Granty: Více než 117 publikací v mezinárodních recenzovaných časopisech (MJ první autor 33 x)

60 Varianta k DLC chlopně, cévní náhrady Umělé srdeční chlopně Mechanické (vysoká životnost, antikolagulační terapie) Bioprotetické (životnost méně než 10 let) náhrad ročně Titan, silikonová guma, polyester, polypropylen, nerezová ocel Pyrolytický uhlík (pyrolytic carbon) jaderná energetika, 1966 Hladký, tvrdý, keramika křehký, tažný (grafitová podložka), s křemíkem (3-8 wt.%), CVD Syntetizován při vysokých teplotách, podpovrchové mikrotrhlinky (mikrometry) 60 tepů/min, 40 mil. cyklů/rok Na 1 milion chlopní asi 50 neúspěchů 4 miliony implantátů na 25 různých tvarů chlopní (18 milion pacient/roků)
