Technická příručka. XRL. Modulární rozšiřitelný RTG nekontrastní systém pro výměnu vertebrálního těla.

Transkript

1 Technická příručka XRL. Modulární rozšiřitelný RTG nekontrastní systém pro výměnu vertebrálního těla.

2

3 Obsah Úvod XRL 2 Zásady AO 5 Indikace a kontraindikace 6 Chirurgický postup Příprava 7 Vložení zkušebního implantátu 8 Vložení implantátu 12 Doplňková fixace 24 Informace o produktu Implantáty 26 Nástroje 27 Seznam křížových odkazů 28 Nástroje 29 Sada středních nástrojů XRL ( ) 32 Sada středních zkušebních nástrojů XRL ( Ovládání zvýrazňovače obrazu Varování Tento popis sám o sobě neposkytuje dostatečné pozadí pro přímé použití sady nástrojů. Důrazně se doporučuje vyžádat si pokyny chirurga, který má zkušenosti s prací s tímto nástrojem. Opětovné zpracování přístrojů Synthes, péče o ně a údržba Obecné pokyny, informace o kontrole funkcí a demontáži přístrojů z více dílů vám poskytne místní obchodní zástupce nebo je získáte na stránkách: reprocessing Technická příručka XRL Synthes 1

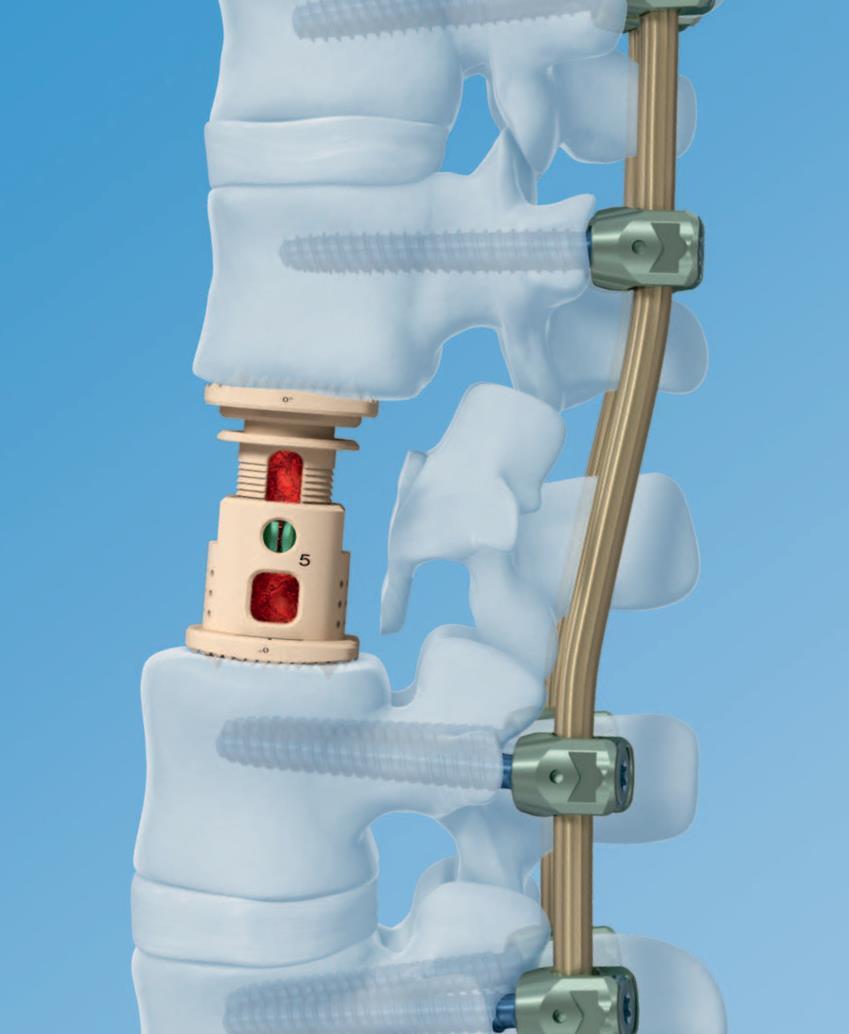

4 XRL. Modulární rozšiřitelný RTG nekontrastní systém pro výměnu vertebrálního těla. XRL chirurgům poskytuje možnost rozšířit zařízení přímo na původním místě pro účely rekonstrukce předního sloupku, obnovení výšky a opravy sagitálního zakřivení thorakolumbální páteře. Modulární sestavení 360 implantace Kontaktní odezva během rozšiřování Většina možností implantátů k přizpůsobení velkému rozsahu anatomií Materiál Materiál PEEK nabízí výhodu RTG nekontrastního snímkování, která chirurgům zajišťuje lepší posouzení pokroku spojení a opětovného výskytu nádoru. Modul elastičnosti materiálu PEEK odpovídá průměru mezi porézní a korovou kostí a napomáhá při rozložení zátěže. 2 Synthes XRL Technique Guide

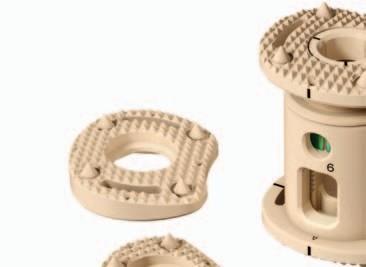

5 Možnosti implantace Modulární flexibilní použití Modulární implantát sestává z centrozomu, na který jsou nasazeny dvě nervosvalové ploténky. Centrozom Tvar osmiúhelníku umožňuje různé možnosti přístupu Nervosvalové ploténky Díky řadě značek a úhlů lze implantát přizpůsobit široké škále anatomií pacientů Šrouby pro nervosvalovou ploténku Pevně připevňují nervosvalovou ploténku k centrozomu. Integrované (není třeba žádná montáž) Nepovinné u postupů, kde jsou zapotřebí nízkoprofilové konstrukty. Samozamykací mechanismus rozšíření Rozšiřuje se a zamyká v přírůstcích po 1 mm. Otevřená struktura Otevřený design centrozomu a nervosvalové ploténky umožňuje nanesení dostatečného množství kožního štěpu. Kanylace implantátu Průměr 8,4 mm XRL Technique Guide Synthes 3

6 XRL. Modulární rozšiřitelný RTG nekontrastní systém pro výměnu vertebrálního těla. Nástrojová technika Jeden nástroj zajišťuje: Podržení a vložení Rozšíření/uzamknutí Změnu polohy implantátu, je-li třeba Možnosti postupného a nepřetržitého rozšiřování pro kontaktní odezvu Kontrolu přesnosti během vkládání implantátu Měřítko označuje dosažený rozsah rozšíření Změna umístění násady před vložením pro vizualizaci během operace Možnosti přístupu Zepředu (Obrázek 1) Zepředu z boku (Obrázek 2) Z boku (Obrázek 3) Zezadu z boku (Obrázek 4) Synthes XRL Technique Guide

7 Zásady AO Společnost AO v roce 1958 stanovila základní zásady, ze kterých vznikly předpisy pro osteosyntézu a které jsou použitelné také u páteře: Anatomická změna polohy Stabilní vnitřní fixace Včasná, aktivní a bezbolestná mobilizace XRL and the AO principles 2 Anatomická redukce Anatomické obnovení přirozené polohy páteře díky volně nastavitelné velikosti a sklonu nervosvalové ploténky XRL. Redukce jako takové se (obecně) dosahuje prostřednictvím dalšího fixačního systému. Stabilní interní fixace XRL slouží k rekonstrukci předního sloupku. Stabilní fixace se dosahuje díky rozšíření přímo na místě. Včasná aktivní bezbolestná mobilizace Minimálně invazivní nebo endoskopické vložení implantátu snižuje pro pacienta přístupovou morbiditu. Osteosyntéza Tenké rozšiřitelné tělo (14 mm) umožňuje minimální resekci kosti a zajišťuje optimální kostní spojení. 1 Müller ME, Allgöwer M, Schneider R, Willenegger H (1995) Manual of Internal Fixation. 3rd, expanded and completely revised ed Berlin, Heidelberg, New York: Springer 2 Aebi M, Arlet V, Webb JK (2007) AOSPINE Manual (2 vols), Stuttgart, New York: Thieme Technická příručka XRL Synthes 5

8 Indikace a kontraindikace XRL slouží jako náhrada poraněných vertebrálních těl ke stabilizaci přední hrudní a bederní páteře (Th3-L5). Přístup může být zepředu, zepředu z boku, z boku nebo zezadu z boku. V závislosti na patologické situaci je možné napravit výšku vady od 22 mm do 142 mm. Díky tomu je možné použít XLR pro jedno a dvouúrovňové vady vertebrálního těla. Indikace Zlomeniny s destrukcí předního sloupku v hrudní a bederní páteři Posttraumatické nesprávné vyrovnání Výměna vertebrálních těl po resekci nádoru v hrudní a bederní páteři Rekonstrukce předního sloupku po infekci Kontraindikace Pro léčbu pokročilé osteoporózy s přístupem výhradně zepředu. V tomto případě by se k léčbě s přístupem zepředu měla provést doplňková hřbetní léčba Rozšířené nádory na páteři Při nepřítomnosti neporušených sousedících segmentů Poznámky XRL, stejně jako všechny ostatní systémy pro výměnu vertebrálního těla, není vhodný jako samostatné zařízení a musí se používat společně se systémem vnitřní fixace (jako je ArcoFix, MATRIX nebo USS Fracture) k absorbci kompresního peánu, roztažitelného peánu a krouticích momentů. Doplňkový systém vnitřní fixace se nesmí vyjmout, dokud nenastane pevné spojení kostí. Úplný seznam indikací, kontraindikací, varování a bezpečnostních opatření najdete v příbalovém letáku. 6 Synthes Technická příručka XRL

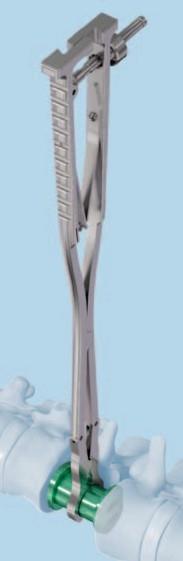

9 Příprava 1 Přístup Vhodné jsou různé přístupy podle zapojené postižené spinální úrovně. Následující chirurgický postup se popisuje pomocí bočního přístupu zleva v L1. Stejně jako u všech systémů pro výměnu vertebrálního těla je vždy vyžadováno předoperační plánování k ověření, že implantát odpovídá anatomii konkrétního pacienta. Poznámka: Chirurg musí stanovit optimální přístup respektující konkrétní situaci pacienta. 2 Provedení korpektomie Podle potřeby proveďte částečnou nebo úplnou korpektomii. Poznámka: Odstraňte povrchové vrstvy celých chrupavčitých nervosvalových plotének a odkryjte krvácející kost. Rozsáhlé odstranění subchondrální kosti může oslabit vertebrální nervosvalovou ploténku. V případě odstranění celé nervosvalové ploténky může nastat propadnutí a ztráta segmentové stability. Technická příručka XRL Synthes 7

10 Vložení zkušebního implantátu Náhrada vertebrálního těla XRL obsahuje kompletní řadu zkušebních implantátů centrozomu a nervosvalových plotének, která odpovídá jednotlivým implantátům centrozomu a nervosvalových plotének. Zkušební implantáty jsou intraoperativně umístěny do místa korpektomie, aby se určilo místo pro vložení, úhel a výška centrozomu. 1 Určení vady Nástroje Kovové páskové měřidlo Kovové páskové měřidlo lze používat ke změření celkové vady. Poznámka: Pokud je výška korpektomie pod 34 mm, přejděte na krok 4 a použijte integrované zkušební nástroje. 8 Synthes Technická příručka XRL

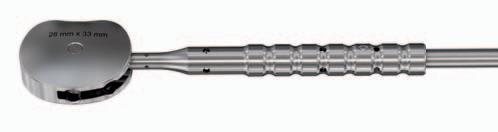

11 2 2 Výběr velikosti stopy a úhlu nervosvalové ploténky 1 Nástroje Střední zkušební pro nervosvalovou ploténku XRL mm zaoblené mm x 24 mm mm x 30 mm Zkušební implantát nervosvalové ploténky je možné upravit tak, aby vyhovoval požadovanému přístupu. Vysuňte pouzdro (1) a otočte zkušební implantát nervosvalové ploténky do požadované polohy (2). Pouzdro uvolněte tak, aby ukotvilo pozici zkušebního implantátu. Určete stopu pomocí zkušebního implantátu pro stopu nervosvalové ploténky. Určete úhel pomocí laterálního rentgenového snímkování. Poznámka: Ujistěte se, že se nervosvalové ploténky dotýkají maximální plochy sousedících vertebrálních těl, ale nevyčnívají přes okraj. Technická příručka XRL Synthes 9

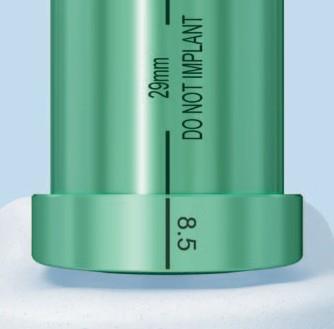

12 Vložení zkušebního implantátu 3 Určení velikosti centrozomu (1) Optimální výška centrozomu se počítá pomocí výšky zkušební nervosvalové ploténky, která se nachází na zadní straně víka modulu pro referenci. Zkušební implantáty se nezapočítávají do počtu hrotů implantátu (Obrázek 1), proto je třeba odečíst 1 mm na obou koncích zkušebního implantátu. Optimální výška centrozomu (CBH) = Celková vada kraniální výška nervosvalové ploténky výška kaudální zkušební nervosvalové ploténky zprůchodnění hrotů 1mm Příklad pro 46 mm vadu s 5 kraniální nervosvalovou ploténku a 10 kaudální nervosvalovou ploténku: CBH = 46 mm 6.5 mm 8.5 mm 2 mm CBH = 29 mm Vložte vybrané zkušební nervosvalové ploténky do zkušebního centrozomu. Před stlačením komponent k sobě vyrovnejte vyleptané čárky. Ujistěte se, že mezi nervosvalovou ploténkou a zkušebním centrozomem není žádná mezera. Poznámka: Výška nervosvalové ploténky je nezávislá na stopě. Varování: Zkušební implantáty nejsou určeny k vlastní implantaci a před vložením implantátu XRL je nutné je vyjmout. 1mm Střední zkušební nervosvalová ploténka Úhel Výška (mm) 6,5 mm mm ,5 mm 1 mm Seznam křížových referencí pro nervosvalovou ploténku a centrozom naleznete na straně Synthes Technická příručka XRL

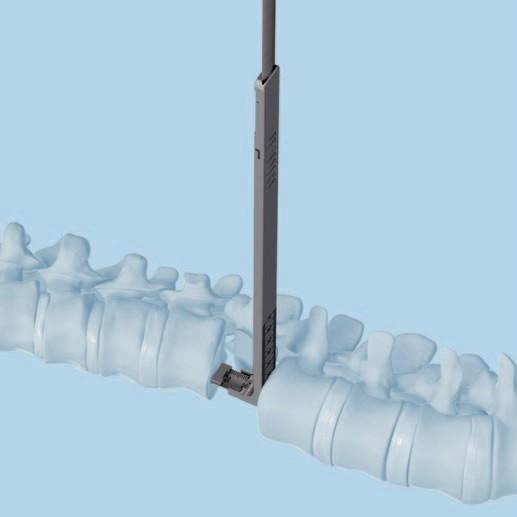

13 4 Vložení zkušebního implantátu Nástroje Střední držák implantátu XRL Pomocí držáku implantátu zasuňte zkušební implantát do místa korpektomie. Ujistěte se, že je vhodná nervosvalová ploténka orientovaná v kraniální/kaudální poloze a vyleptané čárky na zkušebním implantátu směřují dopředu. Optimální poloha zkušebního implantátu je vycentrovaná na vertebrálních tělech s vyrovnáním pro započítání do hrotů implantátu. Zkušební implantáty je třeba v případě umístění do rány pevně držet. Poznámka: Integrované implantáty nemají vysoké hroty, proto jsou integrované zkušební implantáty stejné výšky jako odpovídající složený implantát. Změňte zkušební centrozom a nervosvalové ploténky podle potřeby, abyste dosáhli optimální výšky, úhlu a stopy. Technická příručka XRL Synthes 11

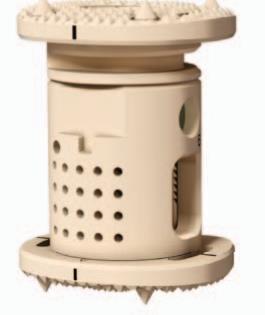

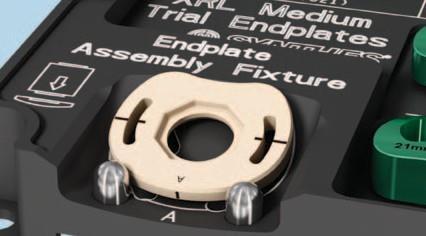

14 Vložení implantátu 1 1 Sestavení implantátu Implantát vyberte podle odpovídajícího zkušebního implantátu (seznam zkušebních implantátů/implantátů najdete na stranách 27 28). Pokud je vybráno integrované sestavení, přejděte ke kroku 4. Příslušenství sestavení nervosvalové ploténky je k dispozici na zkušebním modulu nervosvalové ploténky. Při sestavování implantátu orientujte kauzální nervosvalovou ploténku do příslušenství sestavení nervosvalové ploténky stranou s hroty dolů a vyrovnejte přitom značku A (přední) na nervosvalové ploténce se značkou «A» na příslušenství sestavení nervosvalové 2 ploténky (Obrázek 1). Umístěte centrozom s uzamykacím kroužkem ve směru požadovaného přístupu (Obrázek 2). Nejprve připojte kaudální nervosvalovou ploténku zatlačením do osmiúhelníku, až bude zcela usazená. Zopakujte s kraniální nervosvalovou ploténkou. Poznámka: K vyznačení směru přístupu je možné použít leptanou čáru na konci centrozomu, okénko štěpu a uzamykací kroužek je. Obrázek 3 znázorňuje orientaci leptané čáry s ohledem na kaudální nervosvalovou ploténku při jednotlivých přístupech. Obrázek uvádí: Laterální přístup zleva 3 Posterior Laterální levý Zadní 12 Synthes Technická příručka XRL

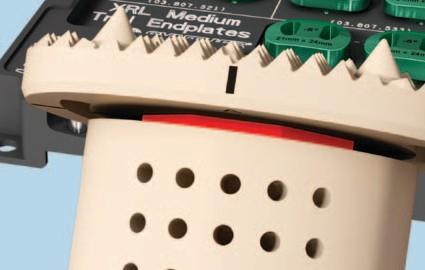

15 Leptaná čára na zadním aspektu nervosvalové ploténky zajišťuje, že jsou obě nervosvalové ploténky ve stejném směru (laterální levý znázorněné na Obrázku 4). Varování: Při zatlačení na nervosvalové ploténky se ujistěte, že jsou řádně usazené v centrozomu. To lze zkontrolovat vizuálně (Obrázek 5). Pokud není nervosvalová ploténka správně usazená, existuje riziko, že se může z centrozomu odpojit. Varování: Centrozom XRL nesmí být nikdy implantován, když nejsou kraniální a kaudální nervosvalové ploténky řádně upevněny šrouby nervosvalové ploténky (Viz krok 3, Připojení šroubů nervosvalové ploténky). 5 2 Změna polohy nervosvalových plotének (volitelná) Nástroj Nástroj pro vyjmutí nervosvalové ploténky XRL Pokud je to nutné, je možné změnit polohu nervosvalových plotének ručním vyjmutím z centrozomu. Výjimku představují zaoblené nervosvalové ploténky, které se vyjímají pomocí nástroje pro vyjmutí nervosvalové ploténky XRL: Vyjímání nervosvalové ploténky provádějte na sterilním stole. Varování: Nervosvalové ploténky se z centrozomu uvolňují nesouvisle. Během vyjímání držte pevně centrozom i nervosvalovou ploténku. Chcete-li vyjmout zaoblené nervosvalové ploténky, vyrovnejte špičku nástroje pro vyjmutí nervosvalové ploténky XRL s otvorem v nervosvalové ploténce. Vyvíjejte mírný konstantní tlak a otáčejte nástrojem, aby se nervosvalová ploténka uvolnila. Technická příručka XRL Synthes 13

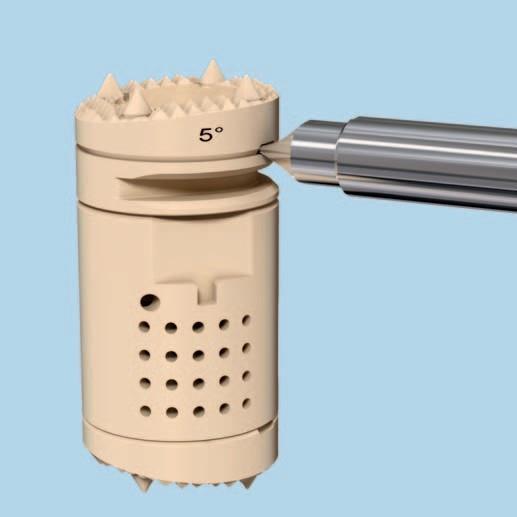

16 Vložení implantátu 3 Nasazení šroubů nervosvalové ploténky Nástroje Špička středního šroubováku na nervosvalové ploténky XRL Střední násada omezující kroutivou sílu XRL Vyrovnejte špičku šroubováku na nervosvalové ploténky s otevřeným koncem násady omezující kroutivou sílu (Obrázek 1). Držte stisknuté, dokud se neozve slyšitelné cvaknutí. Vyrovnejte trilobální prvek jehly s lepty na šroubu nervosvalové ploténky. Jemně zatlačte šroub do špičky šroubováku. Šroub zůstane uchovaný ve špičce šroubováku (Obrázek 2). Vyrovnejte násadu omezující kroutivou sílu s centrozomem, aby nedošlo ke křížovému provlečení. Držte dlouhý konec násady omezující kroutivou sílu a otáčejte jí po směru hodinových ručiček, aby se šroub zasunul do kaudální nervosvalové ploténky a do centrozomu. Utahujte tak dlouho, až uslyšíte cvaknutí v násadě omezující kroutivou sílu. Opakováním tohoto kroku upevněte kraniální nervosvalovou ploténku (Obrázek 3). 2 násada omezující kroutivou sílu 3 Poznámka: Podle pokynů ke kalibraci násady omezující kroutivou sílu zajistěte řádnou funkčnost. 14 Synthes Technická příručka XRL

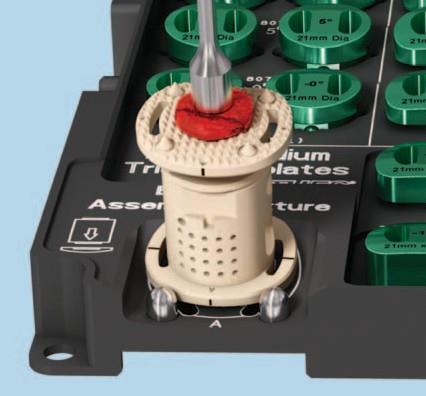

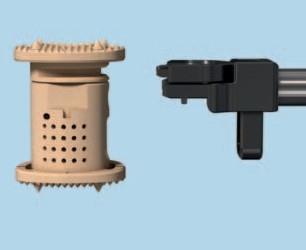

17 4 Příprava implantátu Nástroje Přípravná střední ucpávka k utěsnění štepu XLR Před implantací použijte přípravnou střední ucpávku k utěsnění štěpu pro usnadnění utěsnění kostního štěpu v implantátu XLR Štěp je možné utěsnit prostřednictvím kanylace v okénku nervosvalové ploténky a štěpu. Varování: NEPLŇTE štěpem uzamykací kroužek. Při plnění štěpu NEVYVÍJEJTE nadměrnou sílu. NEPLŇTE štěp, když je implantát vložený do rozpěry. Technická příručka XRL Synthes 15

18 Vložení implantátu Sestavení nástroje rozpěry Nástroje Rozpěra XRL Střední hřídel XRL Špičky střední rozpěry XRL, s rozpětím 3, 5, 8, 10 nebo 15 mm Špička střední rozpěry XRL, s rozpětím 5 mm (integrované) Nástroj pro uvolnění XRL Nasaďte špičku odpovídající velikosti na rozpěru XRL podle vybrané velikosti centrozomu implantátu (viz strana 29 Seznam křížových referencí). Špičky rozpěry zabraňují přílišnému roztažení implantátu. Poznámka: Na spodní straně vestavěného víka grafického pouzdra je uvedena špička rozpěry a odpovídající výběr implantátu. Držte rozpěru za hřídel v horizontální poloze a nastavte páčku západky do polohy OFF (Vypnuto) (Obrázek 1). Stiskněte tlačítko pro uvolnění hnacího prvku T a zasuňte prvek dozadu (Obrázek 2). Uvolněním tlačítka otevřete hnací prvek T do otevřené polohy (Obrázek 3). Hnací prvek T by se během této operace neměl zcela vytahovat. 16 Synthes Technická příručka XRL

19 Zasuňte vybraný hrot rozpěry do hřídele rozpěry 4 (Obrázek 4) a vložte hnací prvek T (Obrázek 5) jemným stlačením 5 a otočením hnacího prvku T do sestavení rozpěry. Zkontrolujte funkčnost rozpěry otočením hnacího prvku T. Pokud je rozpěra správně sestavená, měla by se její špička během otáčení hnacího prvku T přesunout a hnací prvek T zůstane v sestavě rozpěry zachovaný Připevnění implantátu k rozpěře Nástroje Rozpěra XRL Střední hřídel XRL Špičky střední rozpěry XRL, s rozpětím 3, 5, 8, 10 nebo 15 mm Nástroj pro uvolnění XRL Špička rozpěry XRL, integrovaná Při vkládání implantátu plně roztáhněte špičku rozpěry a nastavte páčku západky do polohy OFF (Vypnuto) (Obrázek 1). S uzamykacím kroužkem směrem k nástroji zasouvejte špičku rozpěry do otvorů pod kraniální nervosvalovou ploténkou (Obrázek 2). Netlačte horní část rozpěry na implantát silou. Nastavte páčku západky do polohy «ON» (Zapnuto) (Obrázek 3) a mírně otáčejte hnací prvek T ve směru hodinových ručiček, až hřídel rozpěry zapadne do zářezu na implantátu a bude bezpečně zajištěná (Obrázek 4). Ověřte připevnění implantátu přes sterilní pole. Vynulujte měřítko (Obrázek 5). Zcela zasuňte nástroj pro uvolnění skrze rozpěru XRL a do uzamykacího kroužku (Obrázek 6). Technická příručka XRL Synthes 17

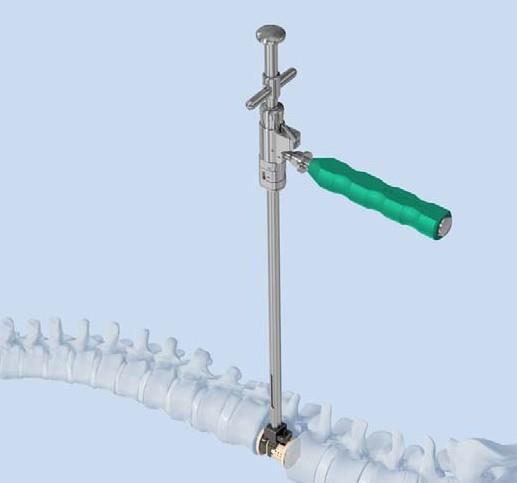

20 Vložení implantátu 7 Vložení implantátu 2 Nástroj Rozpěra XRL Před vložením implantátu je možné otáčet násadu rozpěry v krocích po 90 na pomoc při vizualizaci. Nastavte páčku západky do polohy OFF (1). Jednou rukou držte páčku západky, vytahujte zadržující objímku a otáčejte násadu rozpěry do požadované polohy (2,3).Uvolněte zadržující objímku. Ověřte, že je násada rozpěry v uzamčené poloze. Vynulujte měřítko. 1 3 Varování: Nenastavujte násadu rozpěry, když je páčka západky v poloze ON. Výsledkem je předčasné uvolnění implantátu. Nevkládejte implantát do korpektomie, dokud nebude násada rozpěry uzamknutá v požadované poloze. Zavádějte a umístěte implantát pomocí rozpěry. Z důvodu usnadnění vkládání může být nutné mírné roztažení vertebrálních těl. Optimální poloha implantátu je uprostřed nervosvalové ploténky vertebrálního těla. Kolem nervosvalové ploténky zachovejte prostor umožňující spojení periferní kosti. Varování: Na rozpěru nebo implantát netlačte. S implantátem nemanipulujte, pokud nejsou zapojené oba otvory a zářez (viz krok 6 Připevnění implantátu k rozpěře). 18 Synthes Technická příručka XRL

21 Ověřte polohu implantátu pomocí zvýrazňovače obrazu. K určení orientace implantátu se používají tantalové značky a titanový uzamykací kroužek. Tantalové značky o průměru 1 mm jsou vsazené v nervosvalových ploténkách PEEK a poskytují radiografické značky pro snímkování v průběhu operace nebo po ní. Přední a středové/laterální značky jsou umístěny přibližně 10 mm od okrajů implantátu. Zadní značka leží 1 mm od okraje oválného implantátu a 2 mm od okraje anatomicky tvarovaných nervosvalových plotének. Kraniální/kaudální umístění značek je 2 mm od konce pyramidového zubu. 1 mm 2 mm Technická příručka XRL Synthes 19

22 Vložení implantátu 8 Distrakce a kontrolní poloha Režim postupu po jednotlivých krocích 1 Nástroj Rozpěra XRL Rozpěra umožňuje rozšíření v režimu postupu po jednotlivých krocích a nepřetržitém režimu. Režim postupu po jednotlivých krocích V režimu postupu po jednotlivých krocích zajistěte, aby byl zapojen nástroj pro uvolnění a páčka západky byla nastavena do polohy ON (Obrázek 1), pak otočte hnací prvek T po směru hodinových ručiček (Obrázek 2) a roztahujte implantát, dokud nedosáhnete požadované velikosti distrakce. Po distrakci implantátu zcela vyjměte nástroj pro uvolnění, (Obrázek 3) a při vyvíjení konstantní kroutivé síly na hnací prvek T ve směru hodinových ručiček umístěte páčku západky do polohy OFF (Obrázek 4). 2 3 Poznámka: Nástroj pro uvolnění je možné místo úplného vytažení z rozpěry nastavit do klidové polohy. Vysuňte nástroj pro uvolnění přibližně ~15 mm. Rozpěra ho zachová v klidové poloze Synthes Technická příručka XRL

23 Před vyjmutím rozpěry ověřte, že je uzamykací kroužek řádně uzavřený, sbalením špičky rozpěry a vizuální 1 2 kontrolou otvoru přes špičku rozpěry (Obrázek 1). Když je otvor přibližně 1 mm (Obrázek 2), implantát je uzamknutý a zajištěný. Pokud je větší (Obrázek 3), znovu roztáhněte pružinu a jemně ji roztáhněte, aby se zamykací kroužek uzavřel. Pokud implantát zůstane uzamknutý, proveďte krok 9 (Změna polohy implantátu). Pokud není uzamykací kroužek viditelný, zkontrolujte po vyjmutí rozpěry zámek (viz krok 10). Vyjměte rozpěru z implantátu nastavením páčky západky do polohy OFF a otočením hnacího prvku T proti směru hodinových ručiček. Poté, co špička rozpěry zcela zaklapne, lze rozpěru vyjmout. Vizuálně zkontrolujte, zda styčná plocha implantátu a vertebrálního těla nemá otvory, ze kterých by mohlo docházet k místnímu úniku. Pokud najdete otvor, je nutné změnit polohu implantátu (viz krok 9, Změna polohy implantátu (volitelná)), aby se zajistil úplný kontakt povrchu nervosvalové ploténky (Obrázek 4). Ověřte polohu implantátu pomocí zvýrazňovače obrazu. K odhadu velikosti dostupné distrakce lze použít zarážecí kolík. Když je tento kolík (a) do 1 mm od uzamykacího kroužku (b), je implantát plně roztažený (Obrázek 5). 3 Implantáty XRL nepoužívejte opakovaně. 4 Varování: Během distrakce ani po ní neměňte polohu násady rozpěry. Při změně polohy implantátu netlačte na rozpěru XRL nebo implantát. Při přepínání páčky západky do polohy OFF vyvíjejte konstantní kroutivou sílu ve směru hodinových ručiček. Jinak by se hnací prvek T mohl náhle uvolnit. Distrakce implantátu se smí provádět pouze pomocí sady nástrojů XRL. 5 uzamykací kroužek b zarážecí kolík a Technická příručka XRL Synthes 21

24 Vložení implantátu Změna polohy implantátu (volitelná) Nástroj Rozpěra XRL Při změně polohy implantátu zcela zaklapněte špičku rozpěry a nastavte páčku západky do polohy OFF (Obrázek 1). 3 4 Zajistěte vyjmutí nebo odpojení nástroje pro uvolnění a jeho nastavení do klidové polohy (Obrázek 2). Zasuňte špičku rozpěry do otvorů pod kraniální Nervosvalovou ploténkou (Obrázek 3). Nastavte páčku západky do polohy «ON» (Obrázek 4) a otáčejte hnací prvek T po směru hodinových ručiček, až se rozpěra vyrovná se zářezem na implantátu a bude bezpečně zajištěná (Obrázek 5). Zcela zasuňte nástroj pro vyjmutí (Obrázek 6). Vyvíjejte konstantní kroutivou sílu ve směru hodinových ručiček na hnací prvek T a nastavte páčku západky do polohy T a stlačte implantát otočením hnacího prvku T proti směru hodinových ručiček. Změňte polohu implantátu do požadované polohy a provedením kroků 8 až 6 implantát znovu roztáhněte. Varování: Při změně polohy implantátu netlačte na rozpěru XRL nebo implantát. Při přepínání páčky západky do polohy OFF vyvíjejte konstantní kroutivou sílu ve směru hodinových ručiček. Jinak by se hnací prvek T mohl náhle uvolnit. Změna polohy implantátu se smí provádět pouze pomocí sady nástrojů XRL. 22 Synthes Technická příručka XRL

25 10 1 Ověření zámku Po umístění implantátu do konečné polohy ověřte, že je uzamykací kroužek na centrozomu uzavřený. Když je otvor přibližně 1 mm (Obrázek 1), implantát je uzamčený a zajištěný. Pokud je otvor větší (Obrázek 2), znovu připojte implantát pomocí rozpěry s páčkou západky v poloze OFF a s plně vyjmutým nástrojem pro uvolnění jemně roztáhněte implantát, aby se uzamykací kroužek uzamkl. Pokud implantát zůstane odemknutý, opakujte krok 9 a ověřte, že je uzamykací kroužek closed. 2 Varování: Uzamykací kroužek musí být řádně zavřený, aby se zajistilo zachování konečné výšky implantátu. Technická příručka XRL Synthes 23

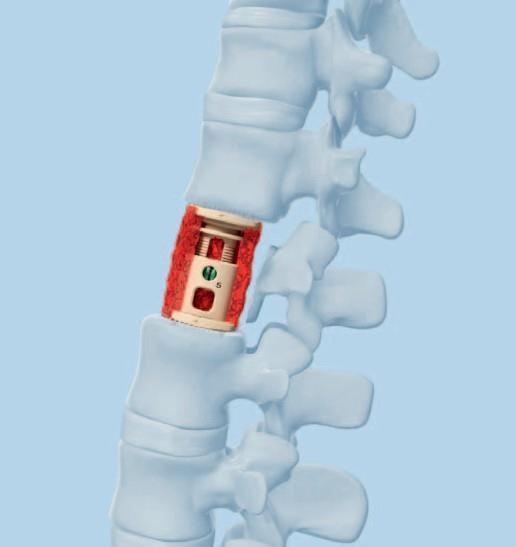

26 Doplňková fixace 1 Použití kostního materiálu Nástroje Přípravná střední ucpávka k utěsnění Přípravná střední ucpávka k utěsnění štepu XLR Plnění štěpu přímo v místě nemusí nastat, dokud není dosaženo konečné polohy implantátu, protože doplňkový kostní štěp může bránit změny umístění implantátu. Před plněním dalšího kostního štěpu do nebo v okolí branky používejte AP a laterální radiografy k ověření polohy implantátu ve vztahu k vertebrálním tělům pomocí tantalových značek a uzamykacího kroužku jako reference. Nástroj pro plnění kostního štěpu má dvě různá zakončení, která odpovídají okénku roztaženého centrozomu. Přípravný nástroj pro plnění má zešikmený konec, který lze použít k zajištění stlačení štěpu, který není přístupný pomocí nástroje pro plnění štěpu. Poznámka: Nástroj pro plnění štěpu nelze vložit do okénka integrovaného implantátu č. 1, ale lze ho přesto použít k plnění materiálu štěpu. Varování: Při plnění štěpu nevyvíjejte nadměrnou sílu. 24 Synthes Technická příručka XRL

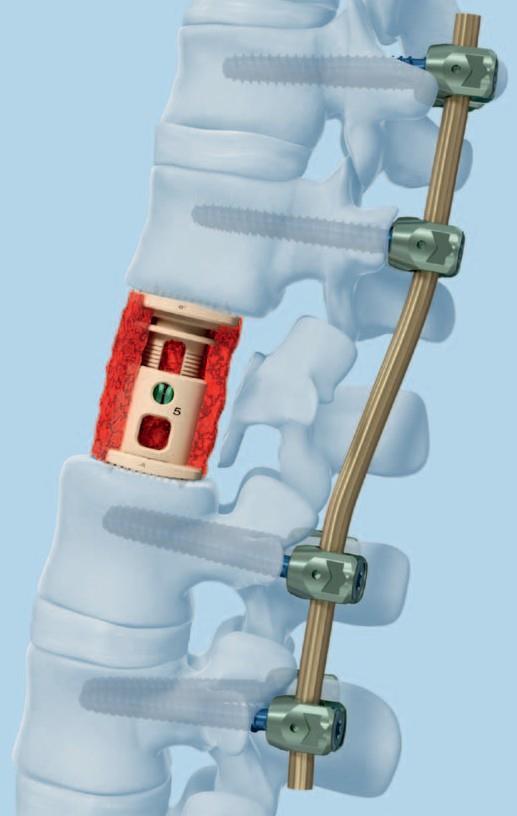

27 2 Použití doplňkové fixace XLR je indikován k použití s doplňkovou fixací zajišťující adekvátní stlačení konstruktu. Technická příručka XRL Synthes 25

28 Implantáty Modulární implantáty XRL XRL střední Průměr centrozomu: 21 mm Možnosti stopy nervosvalové ploténky: 21 mm zaoblená 21 mm x 24 mm 26 mm x 30 mm Výšky konstruktu se pohybují v rozsahu od 32 mm (plně stlačené) do 142 mm (plně roztažené) Various lordotic/kyphotic angulation options Integrované implantáty XRL XRL střední Průměr centrozomu: 21 mm Průměr stopy nervosvalové ploténky: 21 mm Výšky se pohybují v rozmezí od 22 mm (plně stlačené) do 36 mm (plně roztažené) 0 paralelní nervosvalové ploténky Poznámka: Všechny implantáty XRL se dodávají sterilní 26 Synthes Technická příručka XRL

29 Nástroje Zkušební implantáty XRL Náhrada vertebrálního těla XRL obsahuje kompletní řadu zkušebních implantátů centrozomu a nervosvalových plotének, která odpovídá jednotlivým implantátům centrozomu a nervosvalových plotének. Zkušební implantáty jsou intraoperativně umístěny do místa korpektomie, aby se určilo místo pro vložení, úhel a výška centrozomu. Zkušební implantáty centrozomu a nervosvalových plotének slouží k určení největší velikosti implantátu (integrované nebo modulární), která bude odpovídat měřenému místu korpektomie. V defektní korpektomii je nutné je zajistit a snižovat je pomocí držáku implantátu. Na obou stranách vysokých hrotů nervosvalových plotének (pouze modulární typ) nechte 1 mm místa. Střední zkušební implantáty (zelené) Střední zkušební nervosvalové ploténky (zelené) Integrované Modulární Modulární Číslo dílu Popis Číslo dílu Zkušební implantáty Implants Centrozomy (mm) Velikost Odpovídající implantáty Integrované S Výška 22 25, Integrované Výška 24 29, S Integrované Výška 28 36, S Výška S Výška S Výška S Výška S Výška S Výška S Výška S Výška S Výška S Výška S Výška S Výška S Číslo dílu Popis Odpovídající (mm) implantáty oválný, S oválný, S oválný, S oválný, S X24, S X24, S X24, S X24, S X24, S X24, S X30, S X30, S X30, S X30, S X30, S X30, S Technická příručka XRL Synthes 27

30 Seznam křížových referencí XRL střední Kraniální Stopa nervosvalové ploténky Úhel nervosvalové ploténky mm Nervosvalová ploténka 21 mm x 24 mm Výška 26 mm x 30 mm (mm) Centrozom Centrozom Distrakce Rozpěra Číslo Výška (mm) Rozsah (mm) Špička 1* 22* 3 1 2* 24* 5 2 3* 28* mm Kraniální Centrozom Kaudální 1mm * Integrované sestavení, nejsou třeba žádné nervosvalové ploténky Kaudální Stopa nervosvalové ploténky Úhel nervosvalové ploténky mm Nervosvalová ploténka 21 mm x 24 mm Výška 26 mm x 30 mm (mm) 28 Synthes Technická příručka XRL

31 Nástroje Rozpěra XRL K implantaci, distrakci a stlačení (změna umístění implantátu) Páčka západky Páčka západky na násadě nástroje umožňuje manipulaci s implantátem XRL. Poznámka: Při manipulaci s implantátem je nutné použít nástroj pro uvolnění s uzamykacím kroužkem. Uvolnění hnacího prvku T Umožňuje odpojení/vyjmutí hnacího prvku T z rozpěry Režim po jednotlivých krocích v poloze ON umožňuje rozšíření implantátu Nepřetržitý režim OFF umožňuje rozšíření nebo stlačení implantátu Uvolnění hřídele Umožňuje vyjmutí hřídele z rozpěry Zadržující objímka Umožňuje otočení násady rozpěry o 90 před implantací Měřítko Slouží k určení dosažené velikosti roztažení Hnací prvek T Umožňuje rozšíření nebo stlačení implantátu Po směru hodinových ručiček = rozšíření Proti směru hodinových ručiček = stlačení Technická příručka XRL Synthes 29

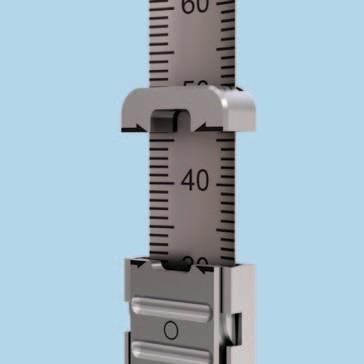

32 Nástroje Kovové páskové měřidlo Střední hřídel XRL Nástroj pro uvolnění Umožňuje změnu umístění implantátu Špičky rozpěry Střední Dodávají se v šesti velikostech distrakce v závislosti na implantátu centrozomu s distrakcí 3 mm s distrakcí 5 mm s distrakcí 8 mm s distrakcí 10 mm s distrakcí 15 mm s distrakcí 5 mm (integrované) Špičky šroubováku na nervosvalovou ploténku XRL Střední 30 Synthes Technická příručka XRL

33 Nástroj pro vyjmutí nervosvalové ploténky XRL Umožňuje vyjmutí oblých nervosvalových plotének z centrozomu Násady omezující kroutivou sílu XRL Střední Zkušební stopa nervosvalové ploténky Střední, 21 mm, zaoblený Střední 21 mm X 24 mm Střední 26 mm X 30 mm Nástroje pro plnění štěpu Střední nástroj pro plnění Střední přípravný nástroj Držák implantátu Střední držák implantátu K vložení zkušebních implantátů Technická příručka XRL Synthes 31

34 Sada středních nástrojů XRL Grafické pouzdro Grafické pouzdro, pro XRL střední nástroje Nástroje Kovové páskové měřidlo Rozpěra XRL Střední hřídel XRL Nástroj pro uvolnění XRL XRL Střední špička rozpěry s distrakcí 3 mm s distrakcí 5 mm s distrakcí 8 mm s distrakcí 10 mm s distrakcí 15 mm Špička středního šroubováku na nervosvalové ploténky XRL Nástroj pro vyjmutí nervosvalové ploténky XRL Špička střední rozpěry XRL, s rozpětím 5 mm (integrované) Střední násada omezující kroutivou sílu XRL Střední zkušební nástroje pro nervosvalovou ploténku XRL, 21 mm zaoblené Střední zkušební nástroje pro nervosvalovou ploténku XRL, 21 mm X 24 mm Střední zkušební nástroje pro nervosvalovou ploténku XRL, 26 mm X 30 mm Střední ucpávka k utěsnění štěpu XRL Přípravná střední ucpávka k utěsnění štepu XLR Střední držák implantátu XRL 32 Synthes Technická příručka XRL

35 Implantáty Střední implantát XRL, integrovaný, 0, sterilní Výška S 22 mm 25 mm S 24 mm 29 mm S 28 mm 36 mm XRL střední centrozom, sterilní Výška S 22 mm 27 mm S 25 mm 33 mm S 29 mm 39 mm S 33 mm 43 mm S 37 mm 52 mm S 44 mm 59 mm S 51 mm 66 mm S 62 mm 77 mm K dispozici je také S Střední centrozom XRL, výška mm, sterilní S Střední centrozom XRL, výška mm, sterilní S Střední centrozom XRL, výška 95 mm 110 mm, sterilní S Střední centrozom XRL výška 106 mm -121 mm, sterilní Střední nervosvalová ploténka XRL, 21 mm zaoblená, sterilní S S S S 15 Střední nervosvalová ploténka XRL, 21 mm x 24 mm, sterilní S S S S S S 15 Střední nervosvalové ploténky XRL, 26 mm x 30 mm, sterilní S S S S S S S Střední šrouby na nervosvalovou ploténku XRL, sterilní Technická příručka XRL Synthes 33

36 Sada středních zkušebních nástrojů XRL Grafické pouzdro Grafické pouzdro, pro XRL střední Zkušební implantáty Zkušební implantáty Střední implantát XRL, integrovaný, výška mm 25 mm mm 29 mm mm 36 mm Střední zkušební XRL, centrozom, Výška mm 27 mm mm 33 mm mm 39 mm mm 43 mm mm 52 mm mm 59 mm mm 66 mm mm 77 mm K dispozici je také Střední zkušební centrozom XRL, výška mm Střední zkušební centrozom XRL, výška mm Střední zkušební centrozom XRL, výška mm Střední zkušební centrozom XRL, výška mm Střední zkušební XRL, nervosvalová ploténka, 21 mm zaoblená Střední zkušební XRL nervosvalová ploténka, 21 mm x 24 mm Střední zkušební XRL nervosvalová ploténka, 26 mm x 30 mm Synthes Technická příručka XRL

37 Technická příručka XRL Synthes 35

38 36 Synthes Technická příručka XRL
