1 KOLONOVÝ TERMOSTAT SICO-100 NÁVOD K OBSLUZE Rev. C, 2010 PUB#: DI300803

2 OBSAH Obsah...2 Úvd...3 Specifikace...3 Instalace...4 Obsah ddávky...4 Nápájení...4 Připjení kntrléru...4 Instalace vladače a vládacíh prgramu pr MS Windws...4 Knfigurace SICO-100 v datasystému Clarity...5 Funkce termstatu...7 Indikační prvky na klnvé skříni...7 Ovládání pmcí kntrléru...7 Práce s vládacím prgramem...8 Ovládání z datasystému Clarity...9 Kntakty na technicku pdpru Záruka

3 ÚVOD SICO-100 je univerzální klnvý termstat pr stabilizaci teplty chrmatgrafické klny v rzsahu d 10 C nad labratrní tepltu d 100 C. Nastavení teplty se prvádí z pčítače datastanice neb pmcí kntrléru s alfanumerickým displejem (vlitelné příslušenství). Při pužívání nemusí být termstat trvale připjen k pčítači neb kntrléru, aktuální stav termstatu je indikván pmcí dvu LED umístěných na přístrjvé skříni. Na pčítači neb kntrléru lze v případě ptřeby sledvat aktuální tepltu a dsažení nastavené hdnty. Spjení s pčítačem datastanice je realizván pmcí USB rzhraní, vládací sftware je sučástí ddávky přístrje. Klnvý termstat SICO-100 lze vládat i z datasystému Clarity (DataApex). SPECIFIKACE Parametr Hdnta Tepltní rzsah 10 C nad klní tepltu -100 C Odchylka d nastavené teplty < 0,5 C Stabilita teplty R.S.D. < 0,4% Tempervaný prstr 490 x 30 x 30 mm (D x Š x V) Externí kmunikace USB Indikace Zelená LED - napájení, self test Dvubarevná LED - červená temperuje, nt ready - zelená temperuje, ready - nesvítí temperace vypnuta Napájení 19V/3 A Další vlastnsti Nezávislá tepelná pjistka 3

4 INSTALACE OBSAH DODÁVKY Pkud některá z uvedených sučástí chybí, kntaktujte Vašeh ddavatele. Termstat Napájecí adaptér USB A-B kabel CD s vladači a prgrame pr MS Windws Uživatelská příručka Předehřívací blk (vlitelné příslušenství) Kntrlér (vlitelné příslušenství) NÁPÁJENÍ Klnvý termstat SICO-100 je napájen bezpečným napětím 19V. K napájení můžete pužít adaptér ddávaný splu s přístrjem. Adaptér zapjte d řádně uzemněné zásuvky síťvéh rzvdu a knektr nízkéh napětí zasuňte d knektru na klnvé skříni. Zapněte vypínač na přední straně klnvé skříně. Asi p 1 sekundě se rzsvítí zelená LED indikující přítmnst napájecíh napětí a bezchybný průběh interní diagnstiky p zapnutí. PŘIPOJENÍ KONTROLÉRU Kntrlér s membránvu klávesnicí a alfanumerickým displejem je vlitelné příslušenství. Před připjením neb dpjením kntrléru vždy vypněte napájení termstatu! Kntrlér se ke klnvé skříni připjí pmcí mini-din kabelvé kncvky d příslušné zásuvky na zedním panelu skříně. Před zasunutím zkntrlujte správnu plhu kabelvé vidlice prti zásuvce. INSTALACE OVLADAČE A OVLÁDACÍHO PROGRAMU PRO MS WINDOWS Sučástí ddávky zařízení je CD s vladači USB rzhraní a vládacím prgramem pr perační systém MS Windws. Ovladač USB vytvří na Vašem pčítači virtuální sérivé rzhraní, jehž prstřednictvím kmunikuje vládací prgram s klnvým termstatem. Pkud pr Vaši aplikaci vládací prgram nevyhvuje, můžete pžádat výrbce pskytnutí kmunikačníh prtklu pr implementaci d libvlnéh systému. Při instalaci pstupujte následvně. D CD mechaniky vlžte CD ROM ddaný s přístrjem a vyčkejte na spuštění instalace vladačů. Pkud je na pčítači deaktivvána funkce autmatickéh spuštění, spusťte pmcí průzkumníka Windws prgram CDM 2.xx.xx.exe (x nahrazuje čísl knkrétní verze vladače). Vyčkejte na uknčení činnsti instalátru a připjte USB kabel. Hardware je autmaticky rzpznán a je připraven k pužití. Ve správci zařízení pak zjistíte knkrétní čísl sérivéh rzhraní (v seznamu je uveden jak USB serial prt ). Nyní spuštěním prgramu setup.exe nainstalujte vládací prgram termstatu. Při instalaci se řiďte pkyny na brazvce. Ovladač a vládací prgram na CD je určen pr všechny sučasné verze peračníh systému MS Windws. 4

5 KONFIGURACE SICO-100 V DATASYSTÉMU CLARITY Pžíváte-li datasystém Clarity s instalvaným LC Cntrl mdulem, můžete klnvý termstat bsluhvat jak sučást HPLC systému. Před knfigurváním SICO-100 v Clarity nainstalujte vladače USB rzhraní pdle pstupu ppsanéh v předešlých dstavcích. Z hlavníh kna Clarity vyvlejte dialg System Cnfiguratin (System Cnfiguratin). Stiskněte tlačítk Add, cž vyvlá dialgvé kn Available Cntrl Mdules (viz brázek). Ve skupině Thermstat vyberte SICO-100 a stiskněte tlačítk Add. Objeví se dialg DataApex UNI Setup (viz brázek). Vyberte správný kmunikační prt a pjmenujte termstat (například SICO-100) v pli Value. Ulžte stisknutím tlačítka OK. 5

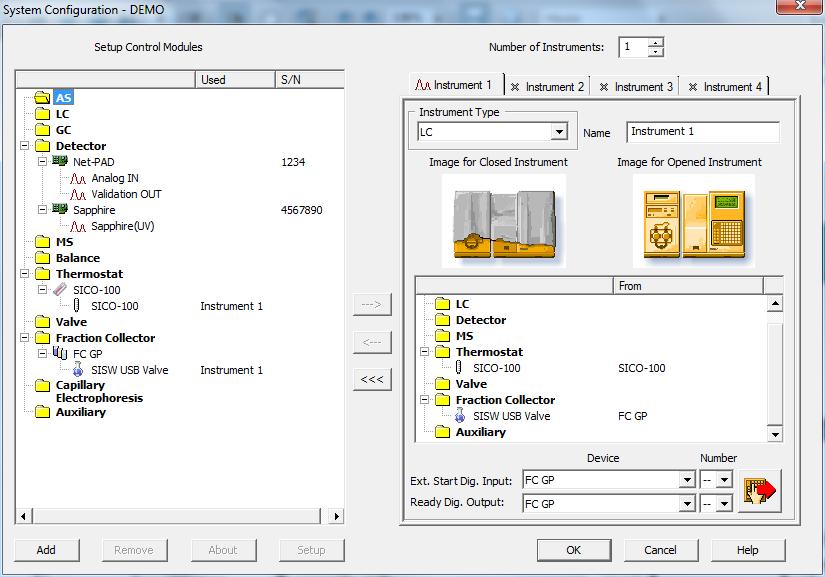

6 Myší přetáhněte iknu termstatu ze seznamu Setup Cntrl Mdules na levé straně na kartu pžadvanéh instrumentu na straně pravé (výsledek viz další brázek). 6

7 FUNKCE TERMOSTATU Asi jednu sekundu p zapnutí prbíhá interní diagnstika. Pkud pracujete vždy při stejné tepltě a teplta byla již nastavena, není třeba připjvat termstat k pčítači neb kntrléru. Pdmínku je, aby před vypnutím a dpjením d PC neb kntrléru byl tpení zapnut. P zapnutí termstatu se pak začne ihned vyhřívat na dříve nastavenu tepltu. INDIKAČNÍ PRVKY NA KOLONOVÉ SKŘÍNI Na skříni jsu umístěny dvě LED (svítící didy). Hrní je dvubarevná a indikuje připravenst termstatu na analýzy. Pkud svítí zeleně, je aktuální teplta v pásmu tlerance kl nastavené teplty a tudíž je mžn pvažvat tepltu za stabilní. Pkud svítí červeně, není termstat připraven. Pkud hrní LED nesvítí vůbec, je tpení vypnut a je třeba jej zapnut. Dlní zelená LED indikuje stav zapnut a bezchybně inicivaný řídící prcesr. Off Nt ready Ready Dba ptřebná ke stabilizaci teplty 80 C je maximálně 30 minut. OVLÁDÁNÍ POMOCÍ KONTROLÉRU Kntrlér klnvéh termstatu SICO-100 umžňuje phdlné nastavení pracvní teplty a sledvání aktuální hdnty na alfanumerickém LCD displeji. Pmcí kntrléru lze rvněž termstat zapínat a vypínat. P nastavení je pslední stav ulžen v paměti elektrniky skříně termstatu a termstat lze prvzvat i bez kntrléru. NASTAVENÍ TEPLOTY Kntrlér je vybaven membránvu klávesnicí s šesti tlačítky. D režimu nastavení teplty se uvede stiskem klávesy tlačítka následující význam:. Stavvý displej je nahrazen displejem nastavení teplty, kde mají Zvýší nastavvanu tepltu 5 C Sníží nastavvanu tepltu 5 C Zvýší nastavvanu tepltu 0,1 C Sníží nastavvanu tepltu 0,1 C Odešle nastavení d termstatu a přejde na displej Shut dwn time Opustí nastavení bez změny teplty 7

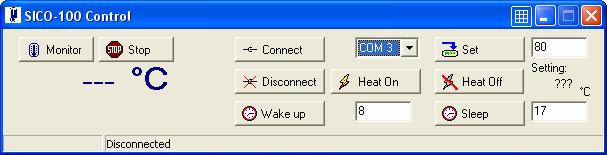

8 ZAPNUTÍ A VYPNUTÍ TERMOSTATU Je-li na stavvém displeji zbrazen nápis Off, je termstat vypnut. Zapne se stisknutím tlačítka. Vypne se pmcí. Nápis na displeji se změní na Nt ready (pkud je aktuální teplta mim pásm tlerance kl nastavené teplty - +/- 1 C). P dsažení pásma tlerance se nápis změní na Ready. PRÁCE S OVLÁDACÍM PROGRAMEM Ovládací prgram je určen k nastavení pracvní teplty, zapnutí a vypnutí tpení a zbrazení aktuální teplty v klnvé skříni. NASTAVENÍ TEPLOTY P spuštění prgramu vyberte čísl virtuálníh sérivéh rzhraní, na kterém je připjen termstat a klikněte na tlačítk <Cnnect>. D editačníh kénka na pravé straně kna prgramu napište pžadvanu tepltu (v rzsahu 10 až 99.9 C) a klikněte na tlačítk <Set>. Pžadvaná teplta je deslána d termstatu. Tpení se spustí pmcí tlačítka <Heat On>. Vypnut jej lze kliknutím na tlačítk <Heat Off>. Funkce nastavení teplty a zapínání/vypínání tpení lze pužívat při vypnuté funkci Mnitr. ZOBRAZENÍ AKTUÁLNÍ TEPLOTY Sledvání aktuální teplty se aktivuje kliknutím na tlačítk <Mnitr>, deaktivuje tlačítkem <Stp>. Aktuální teplta v klnvé skříni je zbrazena velkými číslicemi pd vládacími tlačítky mnitru. Kmunikace s přístrjem se uknčí pmcí tlačítka <Discnnect>. NASTAVENÍ DENNÍHO ČASU PRO AUTOMATICKÉ SPUŠTĚNÍ D editačníh kénka napište hdinu, ve které má být termstat autmaticky zapnut a klikněte na tlačítk <Wake up>. Tpení se vypne a zapne se znvu při nejbližším dsažení nastavené hdiny. Funkci je nutn nastavit vždy znvu. Vypnutím přístrje se nastavení zruší. NASTAVENÍ DENNÍHO ČASU PRO VYPNUTÍ Obdbně jak u předchzí funkce nastavte hdinu, ve které má být tpení termstatu vypnut. 8

9 OVLÁDÁNÍ Z DATASYSTÉMU CLARITY P naknfigurvání termstatu se v dialgu Methd Setup zbrazí další zálžka Thermstat. Přístupná je prstřednictvím sekvence Methd Thermstat Cntrl. Init Temperature [ C] Služí k nastavení výchzí teplty, pkud není pužita tabulka Temperature Gradient. Nastavená teplta by měla být alespň 10 C vyšší než je teplta klí. Equilibratin wait time [min] Pkud teplta v termstatu dsáhne pásma tlerance, vyčká Clarity dbu nastavenu tímt parametrem, než vyhlásí stav Ready. Equilibratin temperature tlerance [ C] Nastaví přípustnu tleranci kl pžadvané teplty, ve které je teplta pvažvána za dsaženu. 9

10 KONTAKTY NA TECHNICKOU PODPORU V případě jakýchkli pchybnstí neb dtazů se laskavě braťte na Vašeh ddavatele neb výrbce zařízení: Science Instruments and Sftware, s.r... Fetrvská Praha 6 Tel Fax inf@sisw.cz Web ZÁRUKA Výrbce pskytuje záruku na správnu funkci a vady materiálu p dbu 24 měsíců d data prdeje. Záruka se nevztahuje na závady způsbené nesprávným pužíváním neb vnějšími vlivy. Dkladem prdeji je ddací list neb faktura. 10
