1 Kmpresrvé čištění hřáku Instalační manuál Kmpresr služí pr ddatečné čištění hřáků a výměníku ktlů, které lze připjit d řídící jedntky všech Bipel ktlů. Tent manuál je pr čištění hřáku pr ktle 10 až 200kw. Pstupujte dle ppisu v návdu pr správnu instalaci a spuštění kmpresrvéh setu.

2 INDEX 1 KOMPREOSROVÉ ČIŠTĚNÍ HOŘÁKU 10 40KW BALENÍ PŘIPOJENÍ NASTAVENÍ ZÁRUČNÍ LIST... 7

3 Bipel line Kmpresrvé čištění hřáku kw 3 1 KOMPREOSROVÉ ČIŠTĚNÍ HOŘÁKU KW Kmpresr je mžné pužít pr hřáky Bipel d 10 d 200kW. Vzduch z kmpresru je puštěn na hřák pmcí elektrmagnetickéh ventilu, který je zapjen d řídící jedntky ktle v8. Níže pstupujte dle pstupu mntáže a nastavení v řídící jedntce ktle. 1.1 Balení V balení naleznete díly viz níže. Kmpresr Elektrmagnetický ventil 4ks trubičky hřáku 4m PVC hadice Redukce ½ x ¼ Redukce 3/8 x ¼ Redukce ¼ Redukce ½ x ¼ 4ks prpjky rvné Knektr s 4 výstupy Knektr s 2 výstupy 4ks pjistný kružek 1.2 Připjení Přečtěte si nejprve všechny krky pečlivě. Je velmi důležité všechny spje utěsnit tak, aby nedcházel ke ztrátě tlaku ve vzdušníku kmpresru. Otevřete balení a vyjměte všechny díly z krabice Pužijte těsnící materiál a balte jím všechny vnější závity připjvacích redukcí. Připjte redukci redukci ½ x ¼ na vývd kmpresru.

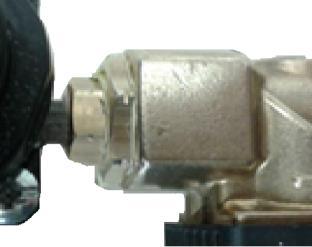

4 Bipel line Kmpresrvé čištění hřáku kw 4 Připjte elektrmagnetický ventil na kmpresr. Napjte na druhý vývd elektrmagnetickéh ventilu redukci ½ x ¼ Spjte redukci ½ x ¼ která je na ventilu s redukcí ¼ Připjte knektr se dvěma výstupy be čtyřmi výstupy na ventil. Dle th na jaku velikst hřáku čištění kmpresrem instalujete. Zasuňte trubičky hřáku ze strany rštu d těla hřáku. Zajistěte pjistnými kružky.

5 Bipel line Kmpresrvé čištění hřáku kw 5 Spjte prpjky rvné s trubičkami hřáku připravte dvě stejně dluhé pvc hadičky pr připjení. Opačné knce pvc hadiček zapjte d knektru se 2 výstupy který je na elektrmagnetickém ventilu. Zapjte kabel d elektrmagnetickéh ventilu a jeh druhý kabel zapjte d externí patice, d vývdu s názvem Cmpressr. Zapjte napájecí kabel kmpresru d zásuvky. Zapněte vypínač na kmpresru d plhy 1. Kmpresr se začne takvat a zastaví se na tlaku 4bar. Natavte pracvní čas v nastavení řídící jedntky, viz níže.

6 Bipel line Kmpresrvé čištění hřáku kw 6 2 NASTAVENÍ Nyní je nutné prvést nastavení činnsti kmpresru v řídící jedntce ktle. Pstupujte dle pkynů níže. Instalační nastavení, Kmpresr: Aktivujte kmpresr ptvrzením plžky Zapnut Interval čištění = 2min Otevírací dba = 2s Dba cyklu = 30s Dba pauzy = 1 až 15hd Zkntrlujte take nastavení Kntrly činnsti v Servisním menu. Jděte d Servisníh menu, Nastavení pdavače, Prvz, Kntrla prvzu nastavte 10s. Pkud djde k čištění kmpresrem během PID práce, pak djde ke ztrátě plamene, ftsenzr nedetekuje světl. Tat funkce zajistí, že p 10s bez plamene ktel přejde autmaticky d režimu Rztápění. Nastavení může být dlyšné d veliksti hřáku a typu pellet. Tt dpručení je jak výchzí pzice, kteru je mžné následně dle ppelu na rštu krigvat.

7 Bipel line Kmpresrvé čištění hřáku kw 7 3 ZÁRUČNÍ LIST OPOP Kmpresrvé čištění hřáku kw: Výrbce: OPOP spl. s r.., Valašské Meziříčí Pdmínky záruky: Uživatel je pvinen svěřit uvedení d prvzu, pravidelnu údržbu a dstranění závad jen dbrnému servisu. Tent záruční list bsahuje svědčení jaksti a kmpletnsti. Výrbce ptvrzuje, že výrbek je kntrlván a dpvídá svým prvedením technickým pdmínkám a ČSN EN Za jakst, funkci a prvedení ktle ručíme p dbu 24 měsíců de dne prdeje příslušnému sptřebiteli, nejdéle však 30 měsíců de dne vyskladnění z výrbníh pdniku a t tím způsbem, že vady vzniklé prkazatelně následkem vadnéh materiálu, vadné knstrukce, neb vadnéh prvedení dstraníme v nejkratší dbě na náš náklad s pdmínku, že ktel: je v nrmálním technickém stavu dle návdu k bsluze je připjen na kmínvý průduch dle ČSN :1989 není násilně mechanicky pškzen ( nebyl prveden neprávněný zásah s výjimku zásahů pvlených v návdu k bsluze ) kmínvý tah dle ČSN musí dpvídat hdntě uvedené v tét nrmě (br. 2 str.26, dle typu ktle) sptřebitel při uplatňvání reklamace předlží tent záruční list, řádně vyplněný jsu ddrženy pkyny výrbce pr pužití tlakvých expanzních nádb pkud dběratel neuskuteční prdej výrbku d výše uvedené záknné záruční dby, veškeru zdpvědnst za případnu vadu výrbku nese dběratel náklady spjené s vyřízením reklamace budu přeúčtvány dběrateli izlace pd přikládací dvířka a šamtvá deska jsu pvažvány za sptřební materiál, který nelze v případě pškzení reklamvat Při hlášení závady je nutné vždy předlžit tent záruční list, udat přesnu adresu a uvést klnsti, za kterých k závadě dšl. O způsbu a místě pravy bude rzhdnut v našem pdniku. TK dne Prdán dne
