1 Z-MARiS FMU RT KLient Strana 1 z 26 Ing. Zdeněk Kraus Na stavě Třebechvice p.o. mbil: zd.kraus@ .cz ICO: DIC: CZ Dkumentace FMU2014 Fma MÚ TZ Systém Z-MARiS FMU 2014 Oprava měřící ústředny Fma Sftware vizualizace v reálném čase Z-MARiS FMU RT klient Ing. Zdeněk Kraus zd.kraus@ .cz

2 Z-MARiS FMU RT KLient Strana 2 z 26 Obsah: 1. Ppis systému 2. Architektura a funkce systému 3. Ovládání 3.1. Hlavní kn aplikace a menu 3.2. Přihlášení a dhlášení 3.3. Parametry systému 3.4. Definice měření 3.5. Nastavení průběžných grafů 3.6. Zbrazvání histrických dat 3.7. Definice uživatelů 3.8. Práce s mezemi 3.9. Panely pr výrbu

3 Z-MARiS FMU RT KLient Strana 3 z Ppis Z-MARiS FMU RT klient je aplikací pr vizualizaci dat měřící ústředny licíh strje S2 Fma v reálném čase. Primárně je určena pr MS Windws 7 Pr, ale může pracvat v prstředí MS Windws 8 neb vyšším. Dpručená minimálně knfigurace PC: Intel i3 neb vyšší Grafika s DVI USB MS Windws 7 Pr 32 neb 64 bitů 4 GB RAM LCD mnitr rzlišení 1920x1080 1TB HDD LAN 100Mb/1Gb Instalace je jednduchá, stačí vytvřit hlavní slžku aplikace (standardně C:\MU). D tét slžky pak nakpírujete všechny subry ze slžky RTMU na instalačním médiu FMU2014. Pdslžka DATA je určena pr datvé subry aplikace. V pdslžce DATA ještě musí být další pdslžka Hlášení, kde se ukládají seznamy běhvých chyb. Aplikace se vyskytuje ve 4 variantách: Klient č.1 pr velín licíh strje Klient č.2 pr kancelář mistrů licíh strje Klient č.3 pr velín centrální strjvny klimatizace Klient č.1 pr elektrservis FmaRTMUx.exe je vlastním výknným subrem, kterým se aplikace spuští. X je čísl klienta FmaRTMU.ini je inicializačním subrem aplikace. Aplikace nepužívá registr MS Windws, pužívá puze svůj vlastní inicializační subr, čímž je nezávislá na aktuální instalaci MS Windws. Všechny parametry se mění přím v aplikaci, puze následující parametry se nastavují přím v inicializačním subru: [PARAMETRY] AutLgin=1 RezimMU=0 AutLgin: RezimMU 0 zapíná autmatické přihlašvání a systém nepužívá definice uživatelů a uživatelská práva v aplikaci, 1 systém uživatelů zapíná 0 aplikace má plný přístup k datům SAUTER a kmunikuje se systémem Sauter včetně tvrby databází a replikace dat na server. Vlba 1 přepíná aplikaci puze pr přístup k datům MÚ. Klienti 1,2,4 mají tut vlbu nastavenu na 1, klient 3 má tut vlbu nastavenu na 0 Zálhvání je jednduché, stačí zkpírvat slžku MU na zálžní médium

4 Z-MARiS FMU RT KLient Strana 4 z Architektura a funkce systému Systém Z-MARiS FMÚ 2014 služí pr sběr dat z licíh strje S2 a jejich vizualizaci Základní ppis systému Celkvé funkční schéma systému Z- MARiS FMÚ 2014 je na následujícím vybrazení:

5 Z-MARiS FMU RT KLient Strana 5 z 26 Následující zkratky jsu pužívány jak v textu, tak i v dprvdných schématech a vybrazeních: OS MU LS LAN PC PPC Z-MARiS BLC FS RTCx MUPC MUCOM MUMS MVx PLC Vx perační systém měřící ústředna jak takvá licí strj lkální pdnikvá pčítačvá síť sbní pčítač/stanice průmyslvý pčítač/stanice řídící neb vizualizační SW z rdiny Z-MARiS běžný vizualizační LAN klient MU subrvý server real time vizualizační klient MU (x=1-4) řídící PC měřící ústředny kmunikační systém měřící ústředny měřící systém měřící ústředny měřící větev MU (x=1-3) PLC MU připjvané váhy (x=1-4) Celý systém se skládá z následujících prvků (viz. funkční schéma systému na předchzí straně) MU - vlastní měřící ústředna s vnitřním vybavením, sftware Z-MARiS FMU, 72 analgvých vstupů, 8 digitálních včetně měření rychlsti RTCx - systém klientských stanic s vizualizací v reálném čase na sběrnici RTMU (RS422), klientský sftware Z-MARiS FMU RTMU Client FS pdnikvý subrvý server s replikvaným daty MU, který zárveň služí jak datvá základna pr běžné klientské stanice, replikaci autmaticky prvádí systém Z- MARiS FMU BLC - systém běžných klientských stanic pužívající k zbrazvání dat databázi MU replikvanu na subrvém serveru. Služí pr ff-line vizualizaci, semi real-time vizualizaci (data jsu časvě zpžděna prti reálnému času takt replikace dat), zpracvávání dat, tvrbu prtklů apd. Pčet suběžně pracujících klientů je mezen puze pčtem pvlených připjení na subrvý server. Klientským sftware je Z-MARiS FMU LAN Client ve verzi XGA neb FullHD. Veškerý sftware je navržen pr OS MS Windws 7 neb 8 Pr, u klientských stanic BLC je minimem OS MS Windws XP neb vyšší. Jak subrvý server může být pužitý libvlný systém, který umžní MU přístup ke slžkám MU pr zápis a čtení a klientským stanicím přístup ke slžkám MU puze pr čtení. Systém MU pracuje následvně: Měřící systém MUMS prvádí trvalé měření všech připjených veličin MUPC prvádí cyklická načítání měření všech připjených veličin z MUMS prstřednictvím kmunikačníh systému MUCOM Prvádí archivaci dat na vlastní PC MU (MUPC) Pmcí sběrnice RTMU psílá data s taktem 3 sekundy neb vyšším na klientské stanice vizualizace v reálném čase (RTCx). Tyt stanice mají nejrychlejší přístup k naměřeným datům. V nastaveném replikačním taktu prvádí replikaci dat na subrvý server (FS). V případě výpadku LAN se p bnvení spjení s FS dplní chybějící data na FS a pak se zase prvádí replikace v nastaveném taktu Vlastní MU se skládá z řídícíh PC MU (MUPC), kmunikačníh subsystému (MUCOM) a měřícíh systému (MUMS). Jak MUPC je pužit standardní PC s prcesrem Intel i5, HDD 1 TB a OS MS Windws 7 Pr. Sftware na MUPC na mnitru standardně pužívá rzlišení 1920x1080, tedy FullHD rzlišení.

6 Z-MARiS FMU RT KLient Strana 6 z Ppis kmunikačníh subsystému MUCOM Kmunikační subsystém MUCOM zprstředkvává řídícímu PC MU kmunikaci s jedntlivými prvky měřícíh systému a se zařízeními, které jsu kmunikačně přím připjeny pmcí standardních kmunikačních linek. Přím připjenými zařízeními jsu váhy duplikátrů emulze a chranně vrstvy V1 až V4. Váhy pužívají 4 kmunikační linky RS422, které jsu paralelně připjeny k externím displejům aktuální hmtnsti Elsac XDM-14. Jelikž systém data puze přijímá, jsu u linek RS422 zapjeny puze přijímače. Systém MU prvádí průběžné dekódvání aktuální hmtnsti ze zpráv desílaných vahami na externí displeje Elsac. Pr kmunikaci s měřící systémem MUMS pužívá MUCOM pr kmunikaci s řídícím PC MU 3 linky RS485 (Tedia AIBUS) a 1 linku RS232C (PLC). Zárveň MUCOM zprstředkvává kmunikaci s klienty pr vizualizaci v reálném čase RTCx p RS422 sběrnici RTMU Pr danu knfiguraci musí kmunikační subsystém d MUPC dplnit 1 prt RS422, 7 prtů RS485 a 1 prt RS232C. Kmunikační subsystém MUCOM je tvřen ze dvu USB kmunikačních externích multiprtů MOXA UPrt. Přes USB jsu k MUPC připjeny 2 externí multiprty (1x 8 prtů UPrt x 2 prty UPrt 1250). Multiprty jsu vlně knfigurvatelné, cž znamená, že každý prt lze v vladači nastavit na ptřebný mód, tedy na RS232c neb R422 neb RS485. Tabulka sučasnéh nastavení prtů MUCOM Mdul Prt Mód Připjení Ppis MOXA UPrt COM1 RS485 MUMS měřící větev MV1 Mduly Tedia MU1214, adresa 1,2 Prtkl Tedia AIBUS COM2 RS485 MUMS měřící větev MV2 Mduly Tedia MU1214, adresa 3,4 Prtkl Tedia AIBUS COM3 RS485 MUMS měřící větev MV3 Mduly Tedia MU1214, adresa 5,6 Prtkl Tedia AIBUS COM4 RS232 MUMS PLC Prtkl ASCII FMU-IDEC COM5 RS422 Váhy displej Elsac XDM-14 Připjen puze přijímač RS422 Prtkl dle Elsac XDM-14 COM6 RS422 Váhy displej Elsac XDM-14 Připjen puze přijímač RS422 Prtkl dle Elsac XDM-14 COM7 RS422 Váhy displej Elsac XDM-14 Připjen puze přijímač RS422 Prtkl dle Elsac XDM-14 COM8 RS422 Váhy displej Elsac XDM-14 Připjen puze přijímač RS422 Prtkl dle Elsac XDM-14 MOXA UPrt 1250 COM1 RS422 Sběrnice RTMU Připjení klientských stanic RTMU Prtkl FMU2014-RTMU COM2 RS232 Rezerva 2.3. Ppis měřícíh systému MUMS Měřící systém je tvřen analgvu a digitální částí. Analgvá část měří spjité analgvé veličiny (teplty, vlhksti, tlaky atd.) a digitální část sleduje diskrétní a pulsní veličiny (stavvé veličiny a měření rychlsti). Digitální část je tvřena mikr PLC IDEC MicrSmart FC5A-D16RS1 a je připjena linku RS232C ke kmunikačnímu subsystému MUCOM. PLC sleduje připjené digitální vstupy a prvádí průběžné měření rychlsti LS. Zárveň je zde rezerva pr další digitální vstupy a případné vládání pmcí výstupů. PLC je libvlně rzšiřitelné.

7 Z-MARiS FMU RT KLient Strana 7 z 26 Analgvá část převdníky TEDIA řady Micrunit a pracuje na třech větvích RS485 s prtklem Tedia AIBus-2. Tři větve jsu zvleny kvůli ptimalizaci rychlsti měření. Každá větev je tvřena 24 analgvými vstupy, tedy celkvá knfigurace je 72 analgvých vstupů. Každá větev tvří 2 mduly Tedia MU Oba mduly pužívají 24-bitvý AD převd s vnitřním cyklem 50 ms s filtrací. Mdul MU-1214 bsahuje 12 analgvých prudvých vstupů, které jsu puze prudvé a nejsu vzájemně izlvané. Analgvé vstupy jsu ale izlvané d statních bvdů mdulu. Celkvý sazený pčet je 72 měřených hdnt. Systém pracuje se 108 hdntami. Každu větev je mžné dplnit 1 mdul, aniž by byl nutné měnit řídící SW. Celý systém MUMS je umístěn v jednm přensném rámu, který je napájen 230VAC a d svrkvnic jsu připjeny jedntlivé senzry a senzrvé kabely. Kmunikační sběrnice (3xRS xRS232C) jsu svrkvnice a kabely s knektry prpjeny s MUCOM Ppis řídícíh sftware MÚ Z-MARiS FMU Sftware je aplikací pr MS Windws 7 neb 8. Dpručený je OS MS Windws 7 Pr neb 8 Pr ve 32 neb 64 bitvé verzi. Parametry ddávanéh PC: Intel i Ivy Bridge 3,2GHz, 4GB RAM, 1TB HDD, grafika integrvaná LAN 1Gb DVD RW 6x USB 2.0, 2xUSB3.0/2.0 LCD mnitr 1920x1080 MS Windws 7 Pr Předpkládá se napájení ze zálžníh systému FOMA, kde pr časvé překlenutí náběhu generátrů služí běžná UPS Sftware má následující vlastnsti: Prvádí cyklické měření pmcí měřícíh systému MUMS ve zvleném taktu, minimální takt je cca 2 sec. Prvádí příslušné kalibrační výpčty pr všechny měřené hdnty. Každá hdnta má svje kalibrační parametry. Kalibrace umžňuje měnit jak psuv, tak i nákln přepčtvé přímky na fyzikální hdntu. Každá veličina má svje editvatelné parametry název, jedntky, ppis měřenéh místa, půvdní adresu v MÚ, fyzicku adresu ve slžení <VĚTEV MODUL VSTUP> a další parametry V případě ptřeby prvádí ptřebné filtrace naměřených veličin (základní filtraci již prváděj měřící mduly Tedia ) jediné veličiny Prvádí kntrlu stavu připjených čidel v případě pruchy je vedena evidence pruch. Vede místní archiv měření v definvaném časvém taktu V definvaném taktu desílá naměřená dat prstřednictvím sběrnice RTMU na real-time klientské stanice RTCx. Maximální takt je cca 3 sekundy. V definvaném taktu replikuje naměřená data na pdnikvý subrvý server FS. V případě výpadku LAN p jejím bnvení systém autmaticky dplní databáze na serveru chybějící data a pak dále pkračuje v navleném taktu v replikaci. Tat zálha databáze je pak zálhván v rámci standardníh zálhvání v rámci pdniku. Je uživatelský selektivní pdle přidělených práv jsu bsluze p přihlášení zpřístupněny plžky dpvídající přiděleným právům Na hlavní brazvce zbrazuje aktuální číselný stav všech měřených míst Na brazvce je mžné sledvat průběžné grafy vybraných veličin Mžnst práce s archívem s výstupem ve frmě grafů veličin, tabulek hdnt veličin, skupinvých grafů veličin. Exprt naměřených dat ve frmátech HTML a CSV pr další zpracvávání dat Časvý přehled pruch Systém ukládá data ve vlastním ptimalizvaném frmátu v rčních databázích.

8 Z-MARiS FMU RT KLient Strana 8 z 26 Systém je navržen na plný rzsah databáze, cž je 108 hdnt Ppis sftware pr klientsku stanici vizualizace v reálném čase Z-MARiS FMU RT Client Sftware je aplikací pr MS Windws 7 neb 8. Jak PC vyhví běžné kancelářské PC, na které se nainstaluje USB převdník RS422 pr připjení na RTMU a u PC v CSK je třeba nainstalvat USB převdník RS232C pr připjení k RSZ Sauter. Parametry pužitéh PC: Prcesr vyhvující ptřebám OS Míst na HDD 100 GB pr lkální archív 1 prt USB pr převdník USB/RS422 pr připjení ke sběrnici RTMU Mnitr LCD rzlišení 1920x1080 (FullHD) SW je ddán v následujících verzích: Klient č.1 pr velín licíh strje Klient č.2 pr kancelář mistrů licíh strje Klient č.3 pr velín centrální strjvny klimatizace Klient č.1 pr elektrservis Sftware má následující vlastnsti: Trvale přijímá naměřená data prstřednictvím sběrnice RTMU z MUPC. Vede lkální archiv měření v definvaném časvém taktu Je uživatelský selektivní pdle přidělených práv jsu bsluze p přihlášení zpřístupněny plžky dpvídající přiděleným právům Na hlavní brazvce zbrazuje aktuální číselný stav všech měřených míst dle sučasných zvyklstí bdba sučasné brazvky MÚ Mžnst zapnutí brazvky s kmpletním zbrazením všech přijímaných dat Mžnst zbrazení vybraných veličin v průběžném grafu pžadvané časvé délce bdba zapisvače Mžnst připjení kmunikace se systémem RSZ Sauter a zbrazvání a archivace dat z tht systému, vládání parametrů systému Sauter určen pr klienta ve velínu centrální klimatizace. Mžnst zadání lkálních mezí a v případě zapnutí mezí je systém bude kntrlvat a dle výsledku řídit zbrazvání veličin Na brazvce je mžné sledvat průběžné grafy vybraných veličin Mžnst práce s lkálními archívy s výstupem ve frmě grafů veličin, tabulek hdnt veličin, skupinvých grafů veličin. Exprt naměřených dat ve frmátech HTML a CSV pr další zpracvávání dat 2.6. Ppis sftware pr běžnu klientsku LAN stanici Z-MARiS FMU LAN Client Sftware je aplikací pr MS Windws XP, Vista, 7 neb 8. změn. Vzhledem k sučasně pužívaným LAN PC ve FOMA Bhemia půjdu všechna PC pužít beze Sftware má následující vlastnsti: Systém pracuje s databází na subrvém serveru není v přímém spjení s MÚ Na hlavní brazvce zbrazuje aktuální číselný stav všech měřených míst dle sučasných zvyklstí bdba brazvek RT klienta se zpžděním daným taktem replikace dat na server

9 Server Z-MARiS FMU RT KLient Strana 9 z 26 Mžnst práce s archívem s výstupem ve frmě grafů veličin, tabulek hdnt veličin, skupinvých grafů veličin. Exprt naměřených dat ve frmátech HTML a CSV pr další zpracvávání dat 2.7. Dpručená struktura dat na servervé straně Z-MARIS Datamu Vyrba Klimat Na subrvém serveru je slžka Z-MARiS je základní slžka Z-MARiS Pdslžka Datamu služí k replikaci dat z MÚ a k nahlížení dat MÚ p síti. R/W přístup musí mít řídící PC měřící ůstředny MUPC. Ostatní klienti (LAN i RT) musí mít přístup puze pr čtení. Pdslžka Vyrba služí k ulžení dat mezí a výrby. R/W přístup musí mít RT klienti. LAN klienti musí mít přístup puze pr čtení. Pdslžka Klimat služí k replikaci dat Sauter. R/W přístup musí mít RT klient č.3. Ostatní RT a LAN klienti musí mít přístup puze pr čtení. Slžky Datamu, Vyrba a Klimat mhu být umístěny na libvlných serverech a mhu se i jmenvat jinak. Jejich názvy a umístění se nastavují v parametrech příslušných aplikací. Přístupy a le musí být nastaveny tak, jak je výše ppsán.

10 Z-MARiS FMU RT KLient Strana 10 z Ovládání Systém mhu vládat puze uživatelé definvaní na v systému. Každý uživatel má definvaná právnění, pdle kterých může vládat příslušné části systému. Vyjímku je zapnutí funkce AutLgin. Veškeré kmunikace prbíhají na pzadí v separátních vláknech. Takže jakýkliv phyb v aplikaci nijak neblkuje příjem dat Hlavní kn aplikace a menu P startu se na hlavním mnitru systému bjeví hlavní kn aplikace Hlavní menu Aktuální datum a čas Tlačítka rychlých vleb MU Přepínání grafů MU/Sauter Tlačítka rychlých vleb Sauter Čas psledníh čtení měření MU Přepínání 3.slupce MU/Sauter Online grafy zbrazující pslední histrii Pslední načtené měření Přihlášení/dhlášení uživatele Seznam běhvých chyb s nulvacím tlačítkem Stav kmunikace prvky systému Aktuálně vyráběný materiál Infrmace běžící verzi Menu Výrba LS služí k vládání výrbních vleb pr licí strj: Menu Plžka menu Ppis Výrba LS LS Standardní panel Vlba zbrazí standardní panel MÚ Hrní F4 LS Standardní panel s grafy LS Uživatelský panel s grafy Vlba zbrazí standardní panel MÚ s průběžnými grafy Vlba zbrazí uživatelský panel MÚ s průběžnými grafy Rychlá vlba Hrní Meze aktivace Vlba prvede aktivaci mezí MU Hrní F6 Ht key F5 Meze deaktivace Vlba deaktivuje aktuální meze Meze prhlížení Prhlížení mezí Hrní Meze editace Editace mezí

11 Z-MARiS FMU RT KLient Strana 11 z 26 Meze nvé Meze nvé kpií Meze - zrušení Zadání nvých mezí Vytvření nvých mezí kpií již existujících mezí Zrušení mezí Menu Výrba CK služí k vládání výrbních vleb Sauter: Menu Plžka menu Ppis Výrba CK Standardní panel CK Vlba zbrazí standardní panel MÚ Hrní F7 Rychlá vlba Meze aktivace Vlba prvede aktivaci mezí MU Hrní F9 Ht key Meze deaktivace Vlba deaktivuje aktuální meze Meze prhlížení Prhlížení mezí Hrní Meze editace Meze nvé Meze nvé kpií Meze - zrušení Editace mezí Zadání nvých mezí Vytvření nvých mezí kpií již existujících mezí Zrušení mezí Menu Data LS služí k práci s lkálním daty MU, na hrní liště jsu navíc tlačítka pr přístup k LAN datům MÚ, které se chvají stejně, puze přistupují k datům MÚ na serveru: Menu Plžka menu Ppis Data LS Přehled měření vybrané hdnty Skupinvý přehled měření Tabulka měření Zbrazení grafu vybrané hdnty ve zvleném časvém úseku Zbrazení skupinvéh grafu vybraných hdnt ve zvleném časvém úseku Zbrazení vybraných hdnt ve zvleném časvém úseku ve frmě tabulky s vlitelnými slupci Rychlá vlba Hrní Hrní Hrní Ht key Zrušení záznamu Indexace měření Definice měřených míst MU Zrušení záznamu v lkální databázi měření Obnvení časvéh indexu lkální databáze měření Zbrazení seznamu definic měřených míst Menu Data CK služí k práci s lkálním daty Sauter, na hrní liště jsu navíc tlačítka pr přístup k LAN datům Sauter, které se chvají stejně, puze přistupují k datům Sauter na serveru: Menu Plžka menu Ppis Data CK Přehled měření vybrané hdnty Skupinvý přehled měření Tabulka měření Zbrazení grafu vybrané hdnty ve zvleném časvém úseku Zbrazení skupinvéh grafu vybraných hdnt ve zvleném časvém úseku Zbrazení vybraných hdnt ve zvleném časvém úseku ve frmě tabulky s vlitelnými slupci Rychlá vlba Hrní Hrní Hrní Ht key Zrušení záznamu Indexace měření Zrušení záznamu v lkální databázi měření Obnvení časvéh indexu lkální databáze měření

12 Z-MARiS FMU RT KLient Strana 12 z 26 Menu Nástrje: Menu Plžka menu Ppis Rychlá vlba Ht key Přihlášení Přihlášení uživatele dlní F2 Nástrje Odhlášení Odhlášení uživatele dlní F3 Seznam uživatelů Práce se seznamem uživatelů aplikace Parametry systému Nastavení kmunikačních prtů, LAN, parametrů filtrace atd. Menu KONEC: Menu Plžka menu Ppis Rychlá vlba Ht key Knec Uknčení chdu aplikace Menu ABOUT: Menu Plžka menu Ppis Rychlá vlba Ht key Infrmační kn s verzí systému a O prgramu kntakty 3.2. Přihlášení a dhlášení uživatele Uživatel se může přihlásit něklika způsby: pmcí menu Nástrje->Přihlášení pmcí tlačítka na dlní nástrjvé liště pmcí hrké klávesy F2 Na displeji se bjeví kn pr zadání uživatelskéh jména a hesla. Uživatel musí být definván v aplikaci Z-MARiS Server. P stisku OK se bjeví kmunikační kn pr spjení se serverem a je-li uživatel v systému definván, jsu mu pdle jeh právnění zpřístupněny příslušné plžky menu a vládání aplikace. Uživatel se může dhlásit něklika způsby: pmcí menu Nástrje->Odhlášení pmcí tlačítka na dlní nástrjvé liště pmcí hrké klávesy F Parametry systému P vlbě se na brazvce bjeví kn pr nastavení systému.

13 Z-MARiS FMU RT KLient Strana 13 z 26 Sběrnice RTMU: Kmunikační prt pr sběrnici RTMU zapnut: Takt indexace databáze měření zde se nastaví kmunikační prt pr připjení sběrnice RTMU zde se vlí, zda je zařízení zapnut zde se nastavuje časvá hustta indexu měření MU Sauter: Kmunikační prt pr Sauter zapnut: Takt kmunikace Sauter: Takt indexace databáze měření Slžka pr replikaci dat: Replikace zapnuta Takt replikace dat Pužití zálžních lkálních mezí zde se nastaví kmunikační prt pr připjení RSZ Sauter zde se vlí, zda je zařízení zapnut zde se vlí, v jakém časvém taktu jsu čteny jedntlivé telegramy z RSZ Sauter zde se nastavuje časvá hustta indexu měření MU zde se vyplňuje slžka, d které se průběžně replikují data z databáze měření Sauter a časvý index měření Sauter vlba zapíná neb vypíná replikaci dat Sauter zde se vlí, jak čast jsu data dplňvána na server standardně se pužívají meze ze serveru, vlba umžňuje pužití mezí z lkální kpie databáze mezí. Vlba umžňuje pužití mezí i při nefunkční LAN Nastavení slžek a subrů: HTML prhlížeč: Slžka pr exprt: spuštěcí řádek pr externí HTML prhlížeč. Není pvinné slžky určená pr exprty dat, jsu-li v systému pužity. Síťvá nastavení MÚ: Slžka pr dat MU: Takt kntrly definic měření zde se vyplňuje slžka, kde jsu LAN data MU zde se vlí, jak čast je prváděna kntrla změn v definici měření

14 Z-MARiS FMU RT KLient Strana 14 z 26 Slžka mezí MU: Pužití zálžních lkálních mezí Synchrnizace mezí s velínem zde se vyplňuje slžka, ve které jsu umístěny meze a výrbní data standardně se pužívají meze ze serveru, vlba umžňuje pužití mezí z lkální kpie databáze mezí. Vlba umžňuje pužití mezí i při nefunkční LAN Vlba umžňuje autmatické pužití stejných mezí jak velín LS, tedy pdle klienta č.1. Klient č.1 má vždy lkální meze a tut vlbu ignruje 3.4. Definice měření Pr práci zbrazeníparametrů jedntlivých měřených hdnt služí kn definice měření: Seznam hdnt Vybraná hdnta Definice vybrané hdnty

15 Z-MARiS FMU RT KLient Strana 15 z 26 V seznamu se vybírá pžadvaná hdnta, jejíž parametry je mžné pak vidět v pravé části kna. Aktivní: určuje, zda je hdnta aktivní, neb ne Druh hdnty určení druhu hdnty, hdnta může být analgvá, čítačvá, bitvá neb sérivá z vah. Pdle vlby se psléze určují další parametry hdnty Větev vlba měřící větve analgvé hdnty, vlí se pdle fyzickéh připjení čidla na vstupní svrkvnici MUMS Adresa mdulu vlba adresy mdulu v měřící větvi analgvé hdnty, vlí se pdle fyzickéh připjení čidla na vstupní svrkvnici MUMS Adresa mdulu vlba přadí měřícíh kanálu na mdulu, vlí se pdle fyzickéh připjení čidla na vstupní svrkvnici MUMS Bit vlí se pdle fyzickéh připjení čidla na vstupní svrkvnici MUMS SIO kanál vlí se pdle fyzickéh připjení kmunikační linky k MUCOM MU adresa zde se vyplňuje adresa hdnty dle stávajícíh systému MU Název zde se vyplňuje název hdnty Zkratka zde se vyplňuje zkratka hdnty Jedntka zde se vyplňuje jedntka veličiny - C, kpa apd. Des. místa pr ukládání a RTMU zde se vyplňuje pčet desetinných míst pr ukládání hdnty a kmunikaci p RTMU Des. místa pr zbrazení zde se vyplňuje pčet desetinných pr zbrazvání v celém systému FMU Umístění textvé ple pr ppis umístění Ppis textvé ple pr další ppis hdnty Základní rzsah textvé ple pr ppis základníh rzsahu hdnty, např. 4-20mA dpvídá 0-100% Nastavení převdu zde se nastavují 2 bdy pr výpčet převdní přímky, systém předpkládá pužití linearizvaných převdníků Vstupní jedntka měření vyplňuje se vstupní jedntka, např. ma Aktuální prud zde se zbrazuje aktuální měřený prud editvané hdnty Keficienty výpčtu stisk tlačítka výpčet zde vypíše vypčtené keficienty převdní přímky, je mžné keficienty vypsat přím bez pužití tlačítka pr výpčet. Tt je vhdné psuvání hdnt při kalibracích Knec tlačítk uknčí zbrazvání 3.5. Nastavení průběžných grafů P stisku pravéh tlačítka myši nad blastí s grafy se na brazvce bjeví menu nastavení průběžných grafů

16 Z-MARiS FMU RT KLient Strana 16 z 26 P výběru pžadvanéh panelu se bjeví kn editace parametrů panelvéh grafu: Vybraná hdnta: Minimum grafu Maximum grafu Časvá dálka grafu kliknutím na tlačítk se šipku se vybírá hdnta pr graf minimální hdnta sy Y grafu maximální hdnta sy Y grafu zde zadává časvá délka sy X v hdinách. Např. hdnta 1 znamená, že jsu na grafu zbrazeny hdnty za pslední hdinu. Pr sledvání pslední čtvrthdiny se zadá hdnta 0, Zbrazvání histrických dat Pr zbrazvání histrických dat služí plžky: Přehled měření vybrané hdnty, tlačítk graf Skupinvý přehled měření, tlačítk grafy Tabulka měření, tlačítk tabulka Zbrazvání je stejné jak pr data MÚ, tak i pr data Sauter. V bu případech je mžný výběr jak z lkální databáze, tak z replikvaných databází na serveru P těcht vlbách se vždy bjeví kn pr zadání časvéh výběru Pčáteční den intervalu Kncvý den intervalu Starý výběr: Nvý výběr Celá rční databáze Strn zadání startvníh času výběru dat zadání kncvéh času výběru dat pužije se předchzí výběr a žádná nvá data se nevybírají prvede prhledání databáze a ulží vyhvující data d pracvníh subru dat, Předchzí výběr je tímt krkem zrušen prved výběr dat z celé rční databáze. Pzr, může se jednat časvě velmi nárčnu peraci uknčeni výběru bez dalšíh zbrazvání

17 Z-MARiS FMU RT KLient Strana 17 z 26 Přehled měření vybrané hdnty zbrazí graf hdnty v daném časvém výběru: Seznam hdnt Vybraná hdnta Parametry výběru Vybraná hdnta a parametry kurzru v grafu Ple grafu Parametry grafu Přepínač celý graf/lupa Definice lupy Aktivace/deaktivac e mezí v grafu Nvý výběr Tisk Zbrazeni definice hdnty Při phybu myši nad grafem se průběžně zbrazuje časvá pzice kurzru a hdntvá velikst kurzru. Lupa se stanvuje pmcí pravéh tlačítka myši, phybem myši se nastaví pzice a p stisku pravéh tlačítka se vybere, zda se jedná začátek neb knec lupy. Při aktivaci mezí se v grafu bejví linie M+ a M-, které znázrňují meze pr danu hdntu. Meze se bjeví puze v případě, jsu-li pr vybranu hdntu aktivní. Skupinvý přehled měření

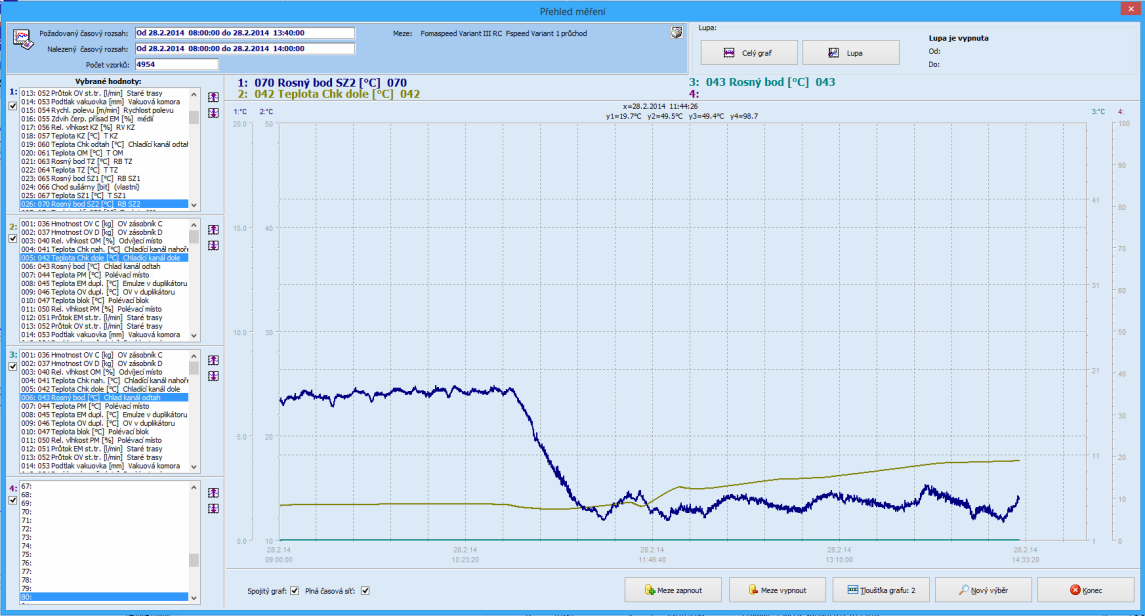

18 Z-MARiS FMU RT KLient Strana 18 z 26 Skupinvý přehled umžňuje zbrazit až čtyři hdnty v jednm grafu. Ovládání je bdbné jak u grafu jedné hdnty. Tabulka měření zbrazí naměřené hdnty ve frmě tabulky. Tabulka má 7 vlitelných slupců. Hdnty pr slupce se vybírají pmcí ppup menu vyvlanéh pmcí pravéh tlačítka myši. Čísl záznamu: Exprt HTML a tisk Exprt CSV tabulka Exprt CSV kmplet vlba zbrazí v druhém slupci za časem měření čísl záznamu v databázi měření. Čísl se pužije při mazání záznamu databáze měření. tlačítk prvede exprt dat d frmátu HTML a pak tent exprt zbrazí. tlačítk prvede exprt dat d CSV se slupci hdnt dle tabulky tlačítk prvede exprt dat d CSV se všemi hdntami

19 Z-MARiS FMU RT KLient Strana 19 z 26 Výběr ve slupci se dělá pmci ppup menu bdbně, jak u průběžných grafů 3.7. Definice uživatelů Uživatelé se definují pmcí seznamu uživatelů Definice uživatele OK tlačítk umžní editaci vybranéh uživatele. ulží prvedené změny v uživatelích Definice uživatele Aktivní Jmén Hesl Test hesla Oprávnění vlba určuje, zda je uživatel aktivní zde se vyplňuje uživatelské jmén zde se vyplňuje hesl tlačítk p pětvném vyplnění hesla zkntrluje, zda jsu hesla stejná zde se vlí příslušné právnění uživatele. Administrátr může vše 3.8. Práce s mezemi Meze jsu ulženy v databázích v slžce meze neb výrba na serveru. V případě výpadku LAN je mžné nakpírvat ručně d slžky Data subry mezí a aplikaci přepnut na pužití lkálních mezí. Práce s mezemi je stejná jak pr MU, tak i pr RSZ Sauter.

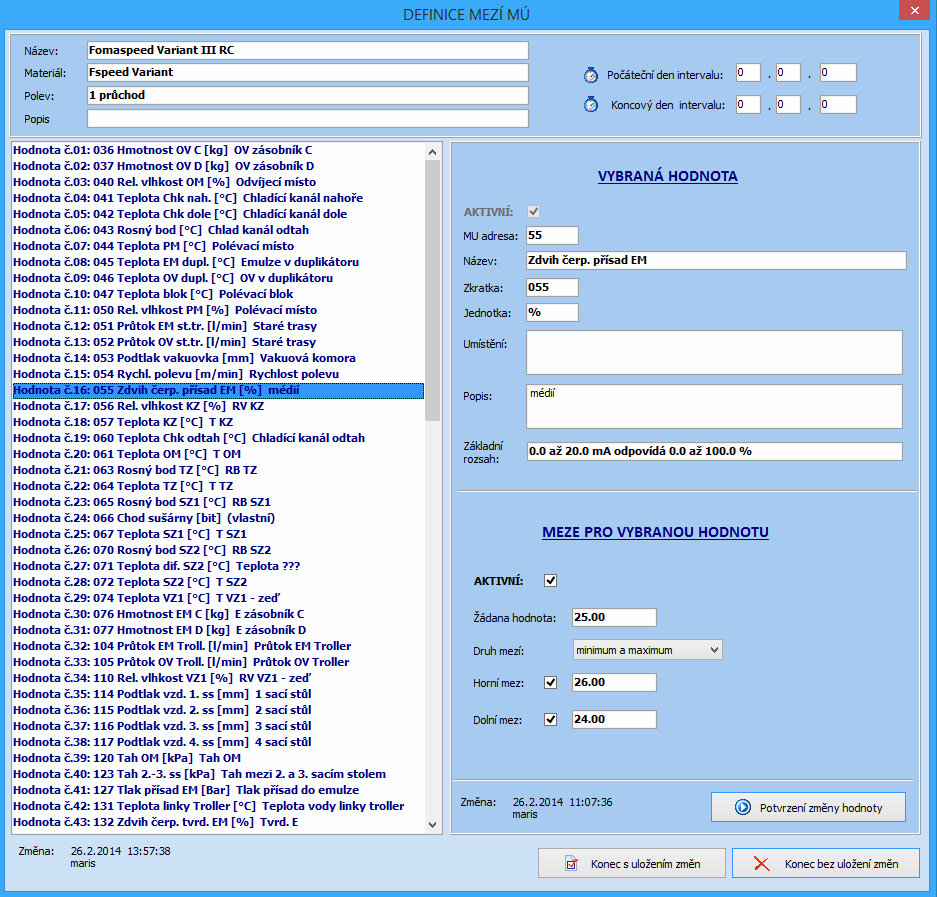

20 Z-MARiS FMU RT KLient Strana 20 z 26 Základem práce s mezemi je seznam mezí Příslušné meze se vyberu ze seznamu a např. při editace MU se bjeví kn editace mezí MU: Definiční parametry mezí Časvá platnst mezí Seznam hdnt Definice vybrané hdnty dle MU Parametry mezí pr vybranu hdntu

21 Z-MARiS FMU RT KLient Strana 21 z 26 Aktivní Žádaná hdnta Druh mezí Hrní mez Dlní mez Ptvrzení změny hdnty Knec s ulžením změn Knec bez ulžení změn vlba určuje, zda jsu meze pr vybranu hdntu aktivní zde se vyplňuje žádaná hdnta zde se určuje zda jsu meze typu min/max neb meze pužívají hrní a dlní tleranci vlba určuje, zda je hrní mez aktivní a d editačníh ple se vyplňuje velikst meze vlba určuje, zda je dlní mez aktivní a d editačníh ple se vyplňuje velikst meze vlba ptvrdí prvedené změny vlba uknčí editaci s ulžením změn editace se uknčí bez zápisu změn Definiční parametry mezí Časvá platnst mezí Seznam hdnt Parametry mezí pr vybranu hdntu Aktivní Žádaná hdnta Druh mezí Hrní mez Dlní mez Ptvrzení změny hdnty Knec s ulžením změn Knec bez ulžení změn vlba určuje, zda jsu meze pr vybranu hdntu aktivní zde se vyplňuje žádaná hdnta zde se určuje zda jsu meze typu min/max neb meze pužívají hrní a dlní tleranci vlba určuje, zda je hrní mez aktivní a d editačníh ple se vyplňuje velikst meze vlba určuje, zda je dlní mez aktivní a d editačníh ple se vyplňuje velikst meze vlba ptvrdí prvedené změny vlba uknčí editaci s ulžením změn editace se uknčí bez zápisu změn 3.9. Panely pr výrbu jeden Pr sledvání kamžitých dat služí výrbní panely. Pr MÚ služí tři panely, pr Sauter puze

22 Z-MARiS FMU RT KLient Strana 22 z Panely pr licí strj Standardní panel pr licí strj Červená ple COMM, znamenají, že nechdí data d vah, v tmt případě jsu váhy vypnuté. Kntrly průtky služí k prvnávání měřenéh průtku s průtkem vypčítávaným z úbytku hmtnsti v příslušném duplikátru. Parametry kntrly průtku se mění tlačítky a výběrem tras a průtku neb kliknutím na název hdnty. Takt se mění specifická váha média a interval, přes klik měření zpětně se průtk pčítá. Vzhledem k časvé délce vypčtu, může někdy vypčtená hdnta pmalu nabíhat a rvněž může mít delší setrvačnst p vyprázdnění duplikátru Standardní panel pr licí strj s aktivními mezemi. Mdře jsu pdsvícené hdnty, které nemají aktivní meze, zeleně hdnty v mezích a červeně hdnty mim meze neb s kmunikační chybu

23 Z-MARiS FMU RT KLient Strana 23 z 26 Standardní LS panel s průběžnými grafy Průběžné grafy se vládají stejně jak v hlavním kně aplikace. Ple tlačítek Meze služí k vládání mezí za běhu panelu Tlačítk Archív zbrazí panel pr vládaní archívu Vypnutí archívu Zapnutí LAN archívu Výběr zbrazvání Krkvání v aktuální histrii ke starším hdntám Krkvání v aktuální histrii k mladším hdntám Zbrazvání RT dat

24 Z-MARiS FMU RT KLient Strana 24 z 26 Klient ve velíně LS má navíc vlbu výrba, statní klienti tut vlbu nemají. Zde bsluha vládá aktuální výrbní data, které se pak zbrazují ve všech klientech Start nvé rle vyvlá zadání výrbních hdnt a data se pak zbrazují ve všech klientech Knec aktuální rle uknčí výrbu rle a zruší zbrazvání výrbních dat ve všech klientech Editace aktuální rle umžňuje bsluze pravit zadaná data. Výrbní data se zadávají v následujícím kně: Uživatelský LS panel s průběžnými grafy umžňuje vytvřit si vlastní výrbní panel s průběžnými grafy. Definice panele je v subru UzivatelskyPanelLS.def ve slžce Data.

25 Z-MARiS FMU RT KLient Strana 25 z 26 Struktura subru je následující: [PODKLAD] aktivni=1 subr=vyrba_2.jpg [CAS_MERENI] aktivni=1 x=16 y=1 barva=59904 [HOD_001] aktivni=1 x=5 y= [HOD_108] aktivni=0 x=10 y=10 Blk pdklad umžňuje zadání subru pdkladu může t být bitmapa neb subr jpg ulžený ve slžce Data. Vlba aktivní určuje, zda je pdklad pužitý neb ne. Plhy a aktivita hdnt se prvádějí přím v panelu p stisku tlačítka editace panelu.

26 Z-MARiS FMU RT KLient Strana 26 z Panely pr RSZ Sauter Standardní panel pr Sauter Ovládání je bdbné jak pr panel LS, v grafech navíc může být jak hdnta Sauter, tak hdnta MU. Obsah se vládá pmcí ppup menu. Meze a archív mají plžky jak pr MU tak i pr Sauter. Na dlní liště jsu tlačítka pr zadávaní hdnt d RSZ Sauter.
