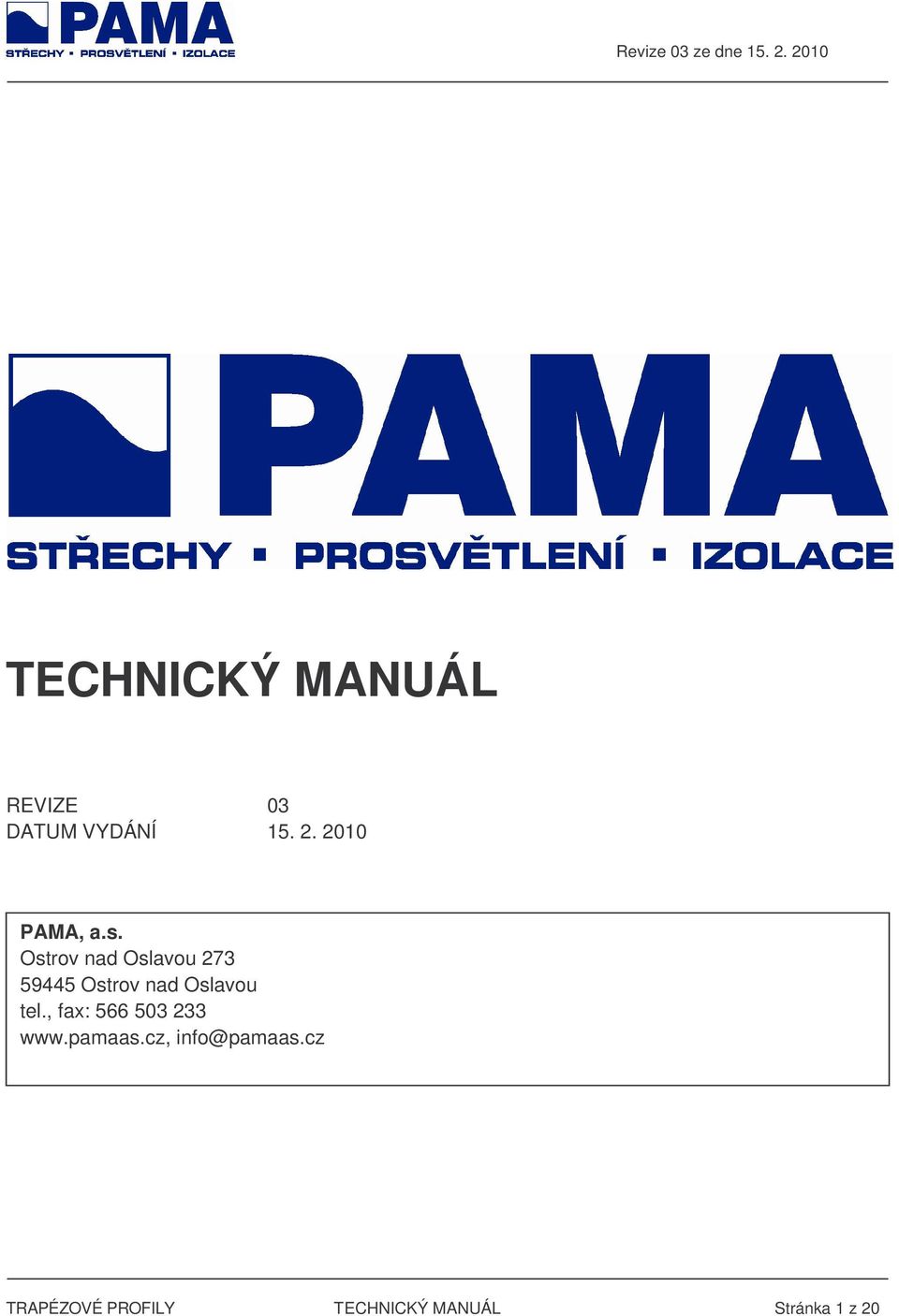

1 TECHNICKÝ MANUÁL REVIZE 03 DATUM VYDÁNÍ PAMA, a.s. Ostrov nad Oslavou Ostrov nad Oslavou tel., fax: TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 1 z 20

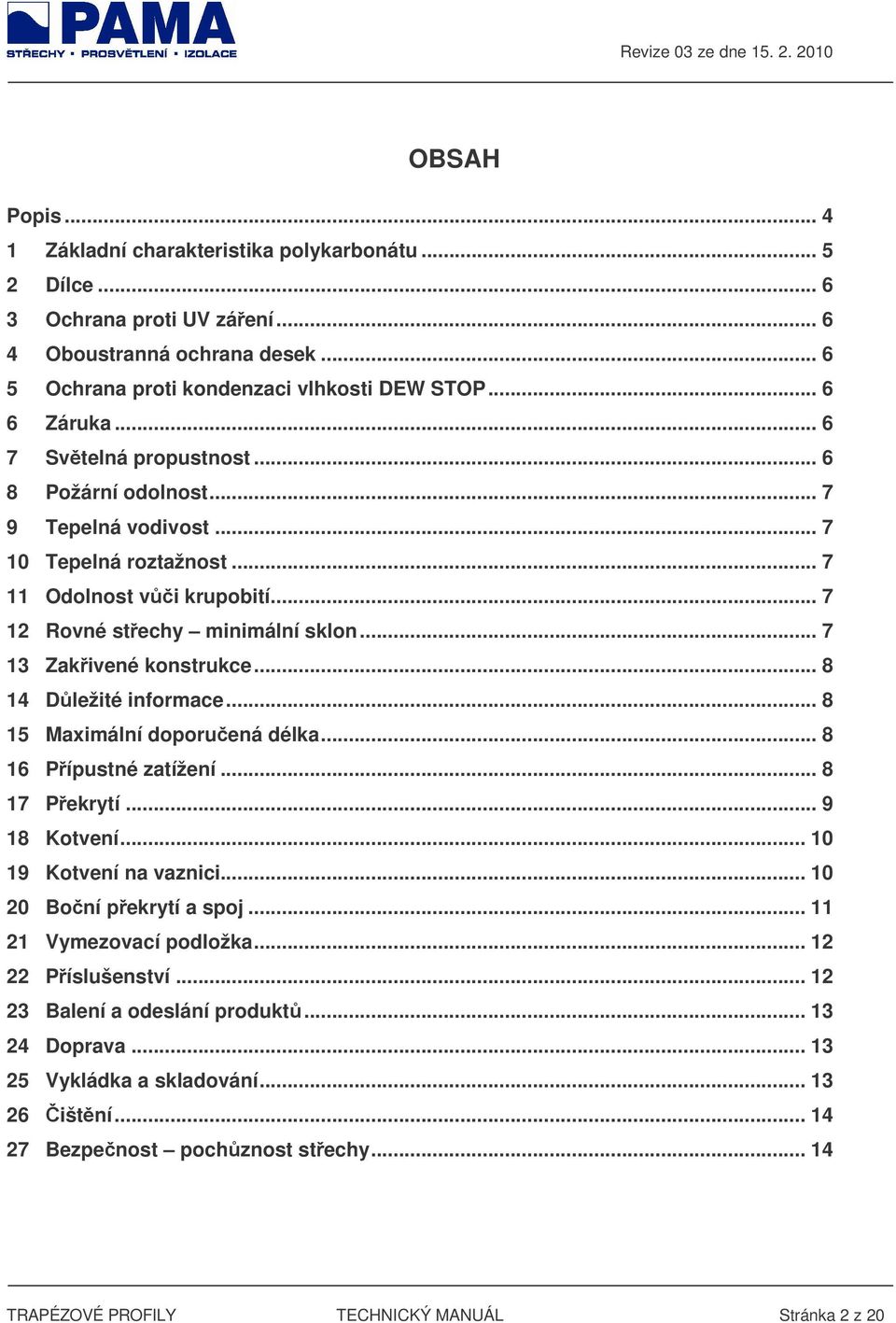

2 OBSAH Popis Základní charakteristika polykarbonátu Dílce Ochrana proti UV záení Oboustranná ochrana desek Ochrana proti kondenzaci vlhkosti DEW STOP Záruka Svtelná propustnost Požární odolnost Tepelná vodivost Tepelná roztažnost Odolnost vi krupobití Rovné stechy minimální sklon Zakivené konstrukce Dležité informace Maximální doporuená délka Pípustné zatížení Pekrytí Kotvení Kotvení na vaznici Boní pekrytí a spoj Vymezovací podložka Píslušenství Balení a odeslání produkt Doprava Vykládka a skladování ištní Bezpenost pochznost stechy TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 2 z 20

3 PÍLOHA 1- WAVE 76/18 (R/U/Q) 15 PÍLOHA 2 - WAVE 177/51 (Eternit) (A) 16 PÍLOHA 3 -WAVE 147/49 (Eternit)(E) 17 PÍLOHA 4 -WAVE 83/20 (Iscom) (M) 18 PÍLOHA 5 - OMEGA 76.2/16 (K) 19 PÍLOHA 6 - TRAPEZ 76/18 (G/T/S) 20 PÍLOHA 7 - TRAPEZ 205,4/35,4 (B) 21 PÍLOHA 8 - TRAPEZ 207/35 (Klockner) (B1) 22 PÍLOHA 9 - TRAPEZ 333/38 (Metecno) (C) 23 PÍLOHA 10 - TRAPEZ 333/42 (Remco) (D) 24 PÍLOHA 11 - TRAPEZ 333/39 (Haironville) (D1) 25 PÍLOHA 12 - TRAPEZ 250/40 (5greche) (H) 26 PÍLOHA 13 - TRAPEZ 112/28 (LG 28) (J) 27 PÍLOHA 14 -TRAPEZ 111.8/29.1 (Alubel 28) (J1) 28 PÍLOHA 15 - TRAPEZ 200/32 (Hiansa) (L) 29 PÍLOHA 16 - TRAPEZ 200/42 (Hiansa)(I) 30 PÍLOHA 17 - TRAPEZ 333/45 (Nervesco) (N) 31 PÍLOHA 18 - TRAPEZ 193/32 (Ondulit) (O) 32 PÍLOHA 19 - TRAPEZ 262,5/32 (Teczone) (P) 33 PÍLOHA 20 - TRAPEZ 151/38 (Assanpanel) (V) 34 PÍLOHA 21 - TRAPEZ 228,6/19,05 (9" x 3/4") (MB9) (W) 35 PÍLOHA 22 - TRAPEZ 304,8/31,8 (12" x 1"1/4) (MB12) (Z) 36 PÍLOHA 23 - TRAPEZ 250/40 (Cobacier) (X) 37 PÍLOHA 24 - TRAPEZ 209/30 (Aceralia) (Y) 38 PÍLOHA 25 - TRAPEZ 275/30 (X2) 39 PÍLOHA 26 - TRAPEZ 500/41 (Delta 3A) (H2) 40 PÍLOHA 27 - TRAPEZ 250/41 (Delta 5A) (H3) 41 PÍLOHA 28 - TRAPEZ 250/41.9 (Penta) (X3) 42 PÍLOHA 29 - TRAPEZ 250/40 (RW1000) (H1) 43 PÍLOHA 30 - TRAPEZ 250/40 (IKON) (X1) 44 PÍLOHA 31 - TRAPEZ 144/24.5 (Superpantera) (V1) 45 PÍLOHA 32 - TRAPEZ 78/21 (Alubel 21) (G1) 46 PÍLOHA 33 - TRAPEZ 305/22 (Andex) (C1) 47 PÍLOHA 34 - TRAPEZ 250/36 (Atlas Acomfa) (P1) 48 TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 3 z 20

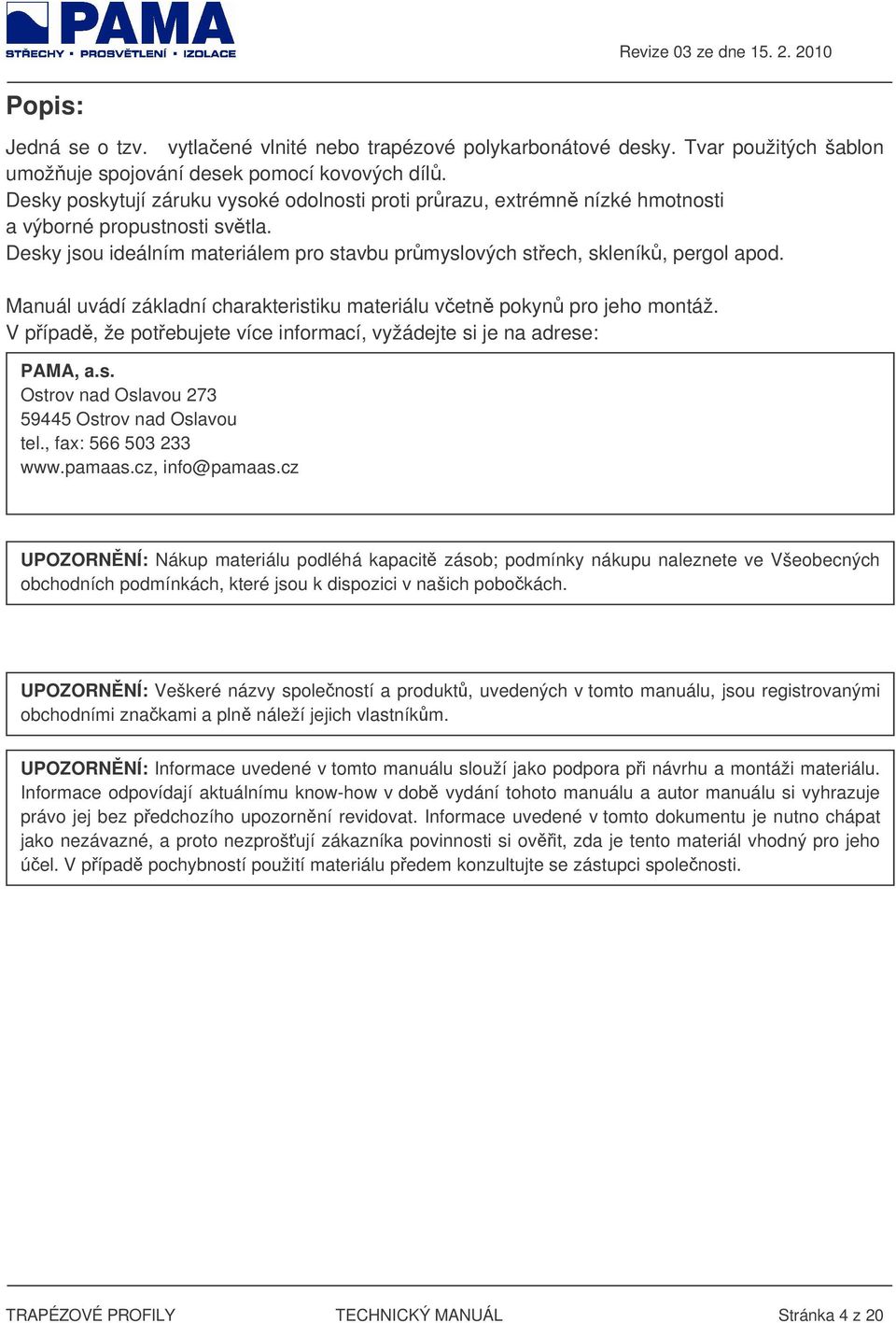

4 Popis: Jedná se o tzv. vytlaené vlnité nebo trapézové polykarbonátové desky. Tvar použitých šablon umožuje spojování desek pomocí kovových díl. Desky poskytují záruku vysoké odolnosti proti prrazu, extrémn nízké hmotnosti a výborné propustnosti svtla. Desky jsou ideálním materiálem pro stavbu prmyslových stech, skleník, pergol apod. Manuál uvádí základní charakteristiku materiálu vetn pokyn pro jeho montáž. V pípad, že potebujete více informací, vyžádejte si je na adrese: PAMA, a.s. Ostrov nad Oslavou Ostrov nad Oslavou tel., fax: info@pamaas.cz UPOZORNNÍ: Nákup materiálu podléhá kapacit zásob; podmínky nákupu naleznete ve Všeobecných obchodních podmínkách, které jsou k dispozici v našich pobokách. UPOZORNNÍ: Veškeré názvy spoleností a produkt, uvedených v tomto manuálu, jsou registrovanými obchodními znakami a pln náleží jejich vlastníkm. UPOZORNNÍ: Informace uvedené v tomto manuálu slouží jako podpora pi návrhu a montáži materiálu. Informace odpovídají aktuálnímu know-how v dob vydání tohoto manuálu a autor manuálu si vyhrazuje právo jej bez pedchozího upozornní revidovat. Informace uvedené v tomto dokumentu je nutno chápat jako nezávazné, a proto nezprošují zákazníka povinnosti si ovit, zda je tento materiál vhodný pro jeho úel. V pípad pochybností použití materiálu pedem konzultujte se zástupci spolenosti. TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 4 z 20

5 1 Základní charakteristika polykarbonátu Polykarbonát je termoplastický polymer s výbornými mechanickými a fyzikálními vlastnostmi. Díky své pizpsobivosti a odolnosti se polykarbonáty využívají napíklad pi výrob nosi CD a DVD. Vysoká odolnost vi prrazu navíc iní polykarbonáty ideálním materiálem pro automobilový, letecký i vojenský prmysl (okna letadel, reflektory automobil, helmy a štíty zásahových jednotek apod.). Všechny tyto charakteristiky, spolu s vysokou prhledností, umožují používat tento materiál také ve stavebnictví. Technické údaje o polykarbonátu Hodnota Jednotka Norma Mechanické vlastnosti Pevnost v tahu/mez kluzu y >60 N/mm 2 DIN Pevnost v tahu/mez zlomu r >70 N/mm 2 DIN Prodloužení pi tahu y 6 % DIN Prodloužení k petržení r >100 % DIN Modul pružnosti pro tah E 2300 n/ DIN Rázová houževnatost +23 C 65 kj/m 2 DIN C 65 kj/m 2 DIN Rázová houževnatost a k a +23 C 35 kj/m 2 DIN Izod vrubová rázová houževnatost >700 J/m ASTM Tvrdost podle Brinnela H N/mm 2 DIN Fyzikální vlastnosti Mrná hmotnost 1,2 g/cm 3 DIN Index lomu n D 1,58 n DIN Nasákavost pi ponoení 0,36 % DIN Propustnost vodních par (0,1 mm) 15 g/m 2 d DIN Tepelné vlastnosti Lineární koeficient tepelné roztažnosti 0,065 mm/m C DIN Tepelná vodivost 0,20 W/mK DIN VICAT odolnost za tepla C DIN Typické hodnoty polykarbonátu Srovnání s jinými produkty Ve srovnání se sklem i s jinými plasty, bžn používanými ve stavebnictví, vykazuje polykarbonát v mnoha oblastech lepší vlastnosti. MJ PC PMMA PVC PET GRP Vetro Hustota g/cm 3 1,20 1,19 1,38 1,33 1,42 4,70 Rázová houževnatost KJ/m ,2 - Modul pružnosti N/mm Lin. koef. tepelné roztažnosti 1/ C 6,5x10-5 7,0x10-5 6,7x10-5 5,0x10-5 3,2x10-5 0,9x10-5 Tepelná vodivost W/m K 0,20 0,18 0,13 0,24 0,15 1,3 Max. teplota pi použití C Propustnost UV záení % Požární odolnost - výborná holavý holavý holavý holavý neholavý Odolnost vi stárnutí - dobrá výborná slabá slabá dobrá výborná Odolnost vi chemikáliím - dobrá dobrá slabá dobrá dobrá výborná TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 5 z 20

6 2 Dílce Desky jsou dodávány v rzných velikostech, tlouškách a barevných odstínech. Dílce a jejich vlastnosti jsou uvedeny v pílohách tohoto manuálu. 3 Ochrana proti UV záení Desky jsou na vnjší stran opateny absorpní fólií, která materiál chrání ped úinky UV záení a tím i ped stárnutím. Toto ešení zajišuje odolnost materiálu po celou dobu jeho životnosti. Strana s ochrannou fólií, která musí být pi montáži orientována smrem ven, je potištna instruktážními nápisy UV side a opatena sériovým íslem. 4 Oboustranná ochrana desek Desky lze potáhnout absorpní UV fólií z obou stran. Tyto dílce však podléhají uritým omezením a minimálnímu potu vyrobených kus. Více informací vám poskytnou zástupci naší spolenosti. 5 Ochrana proti kondenzaci vlhkosti DEW STOP Desky lze na vyžádání dodat s protikondenzaní ochrannou vrstvou na vnitní stran. Desky s ochranou DEW STOP jsou ideální pro stavbu skleník a zastešení bazén. Ochranná vrstva brání kapání kondenzované vlhkosti uvnit objektu. 6 Záruka Na desky se vztahuje 10letá záruní doba na stárnutí materiálu. Záruní podmínky se vztahují také na ztrátu propustnosti svtla a zmnu indexu žloutnutí. Pesné znní záruních podmínek si mžete vyžádat u našich obchodních zástupc. 7 Svtelná propustnost Desky nabízejí výbornou svtelnou propustnost, která umožní maximáln využít intenzitu svtla. Desky se dodávají v kompletní škále barevných odstín, které vám poskytnout možnost zvolit požadovanou intenzitu svtla a které nabízejí vysplá ešení omezení prostupu solární energie, nap. desky ROOFLITE ATERMICHE. Barevný odstín Svtelná propustnost 0,8 mm 1,0 mm 1,1 mm 1,2 mm irý (0010) Opál (0037) Opál (9011) Kouov šedý (0024) TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 6 z 20

7 8 Požární odolnost Desky zachovávají výborné hodnoty protipožární odolnosti, vlastní všem polykarbonátm. K dispozici jsou certifikáty platné v nkolika zemích. Více informací vám podají naši obchodní zástupci. 9 Tepelná vodivost Hodnoty tepelné vodivosti dávají polykarbonátm výborné izolaní vlastnosti ve srovnání s profilovanými kovovými materiály. Tepelná vodivost 0,20 W/m K 10 Tepelná roztažnost Pi navrhování konstrukce objektu je nutné vždy zohlednit tepelnou roztažnost polykarbonátu. Tepelná roztažnost 0,065 mm/m C (6,5 x /K) Tato hodnota je velmi dležitým parametrem pro výbr vhodného kotvení materiálu. 11 Odolnost vi krupobití Desky dosáhly v testech odolnosti vi krupobití vynikajících výsledk. Zkoušky byly provedeny v laboratoi Istituto Giordano v Itálii. Kroupy simulovaly polyamidové kuliky o prmru 40 mm, které na desky dopadaly ve stále se zvyšující rychlosti. Materiál nebyl poškozen ani pi vysoké rychlosti padajících kuliek (60 m/s). 12 Rovné stechy minimální sklon Pro zajištní správného odvodu dešové vody doporuujeme pokládat desky ve sklonu minimáln 5 %. TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 7 z 20

8 13 Zakivené konstrukce Desky lze instalovat i na zakivené konstrukce, nicmén pouze za podmínky, že rádius vytyený podprami má vyšší hodnotu než je minimální hodnota uvedená na materiálovém list daného dílce. 14 Dležité informace Desky se montují na souvislé pravoúhlé podpry odpovídající rozmrm desek. Povrch podpr musí být hladký a prostý všech prvk, které by mohly ohrozit celistvost montovaného materiálu, nap. vynívající hebíky, dráty, lanka, ochranné sít apod. 15 Maximální doporuená délka V souvislosti s tepelnou roztažností typickou pro polykarbonátové materiály a s typem kotvení, používaného pi montáži desek v minulosti, doporuujeme používat dílce o maximální délce 4000 mm. V pípad píliš dlouhých pás doporuujeme provést podélné pekrytí nkolika dílc, nicmén pomocí správného umístní spár a jejich zakrytí tsnním lze montovat i dílce delší než 4 m. 16 Pípustné zatížení Pípustné maximální hodnoty vzdálenosti mezi podprami jsou uvedeny na materiálových listech konkrétních dílc. Tyto hodnoty lze použít i u zakivených konstrukcí. Krom typu dílce vzdálenost podpr závisí i na typu použití. Montáž desky na dv podpry Montáž desky na nkolik podpr TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 8 z 20

9 Desky se musí ukotvit na všech vaznicích dle metodiky uvedené v tomto manuálu. Hodnoty uvedené v tabulkách jsou koeficientem bezpenostní meze únosnosti rovnajícím se 1,5. V pípad velmi nízkého sklonu stechy by deformace pi zatížení mohla zpsobit protisklon a ten následn netsnost a zdržování vody. V tchto pípadech je nutná pravidelná kontrola pípadné deformace materiálu. 17 Pekrytí Pi pekrývání desek dodržujte tato jednoduchá pravidla. Pi boním pekryvu doporuujeme pekrytí alespo jedním prohybem, nicmén v pípad stech s nízkým sklonem (5 10 %) nebo v pípadech, kdy je pekryv pomrn dlouhý (delší než 4 m) doporuujeme provést pekryv nejmén dvma prohyby. V pípad materiálu greca nebo u vlnitých desek použijte desky s dvojitým boním pekrytím (nap. vlnitá deska WAVE 76/18). Pekrytí jedním prohybem Pekrytí dvma prohyby V pípad podélného pekrývání nkolika dílc je nutné montáž provádt s pínou podprou a s pekryvem nejmén 200 mm. TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 9 z 20

10 18 Kotvení Kotvení musí být provedeno s použitím vhodných tsnní, která zajistí vodotsnost konstrukce, spolen se správným provedením dilataních spár, které poskytnou dostatený prostor pro tepelnou roztažnost polykarbonátového materiálu. Rozmr dilataní spáry závisí na délce montované desky a odpovídá: Šroub 6 mm Délka desky (mm) Do mm Do mm Do mm Do mm Do mm Spára (mm) 10 mm 12 mm 15 mm 20 mm 25 mm 19 Kotvení na vaznici Desky musí být ukotveny komplexním zpsobem v závislosti na typu podprné konstrukce, a to odpovídajícím potem vhodných kotevních prvk (prvky do deva, kovu apod.). Vzdálenost kotevních prvk závisí na typu desky a jejím profilu. Zvolený utahovací moment nesmí desku poškodit, nicmén musí zajistit správnou funkci tsnní. Samoezné kotvení do kovové konstrukce s tsnním a kovovou podložkou Samoezný šroub Tsnicí podložka EPDM s hliníkovou podložkou, Ø 25 mm TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 10 z 20

11 Rozmr Klí (mm) Prmr D(mm) Celková délka A (mm) Využitelná délka B (mm) Hloubka vrtu C(mm) 6.3 x 45 mm x 60 mm x 80 mm x 100 mm Doporuený zpsob kotvení na devné podpry (není k dispozici) s tsnním a kovovou podložkou. Vrut Tsnicí podložka EPDM s hliníkovou podložkou, Ø 25 mm Rozmr Klí (mm) Prmr D (mm) Délka A (mm) 6.5 x 60 mm x 75 mm x 100 mm U devných podpr poítejte s délkou vrutu nejmén 30 mm. 20 Boní pekrytí a spoj U boních spoj doporuujeme desky k sob pipevnit pomocí zvláštního spojovacího epu. TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 11 z 20

12 21 Vymezovací podložka Pro lepší tepelnou izolaci a pro zabránní poškození polykarbonátu pi jeho spojování doporuujeme použít vymezovací PE podložku, která se vloží mezi vaznici a prohyb polykarbonátové desky. 22 Píslušenství Pi montáži desek použijte podložky z pnového plastu a vložte je do prohyb materiálu, zabráníte poškození desek pi utahování kotevních prvk. Vrstva pnového plastu navíc zlepší izolaní vlastnosti prostoru mezi podprou a polykarbonátovou deskou. Vzdálenost vaznic podpr je teba posoudit z hlediska budoucího zatížení, tloušky a typu použité šablony (viz piložené materiálové listy). Kotvení na vaznicích (viz linky A na nákresech) je nutné provést na hebeni prohybu desky a v dostateném potu tak, aby byla zajištna odolnost proti vtru. V místech, kde nejsou vaznice (B), je u všech boních pekryv zapotebí provést ádné utsnní spoj. Minimální vzdálenosti mezi kotevními prvky jsou uvedeny na materiálových listech konkrétních dílc. Pekrytí stávající krytiny musí být provedeno v délce alespo 200 mm smrem nahoru i dol. V pípad malého sklonu stechy je tuto hodnotu teba ješt navýšit. Prostupy polykarbonátovou deskou u poslední vaznice nesmjí pekroit 100 mm. TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 12 z 20

13 23 Balení a odeslání produkt Desky jsou standardn dodávány s obalem z tepeln smršovací zesílené PE fólie. Desky vyrobené na míru jsou baleny dle zvyklostí spolenosti. Zvláštní požadavky (peprava na staveništi, problémy s vykládkou apod.) uvete pi vyizování objednávky s našimi obchodními zástupci, naše spolenost je vyídí k vaší plné spokojenosti. 24 Doprava Desky se dodávají prostednictvím vhodných dopravních prostedk tak, aby desky a palety ležely celou spodní plochou na korb vozidla, expresní peprava do 24hodin nebo peprava do 5ti dn. 25 Vykládka a skladování Vykládka a skladování jsou z hlediska možného poškození desek rizikovými innostmi. Proto je nutné pesn dodržet následující pokyny: Doporuujeme vnovat maximální pozornost manipulaci s deskami pomocí vysokozdvižného vozíku. Vidlice nesmí v žádném pípad pijít do pímého kontaktu s polykarbonátovými deskami. V pípad, že budete materiál pemisovat pomocí jeábu, použijte pásy o minimální šíce 200 mm tak, abyste zajistili správné rozložení váhy nákladu. Mezi paletu a pásy vložte devnou desku delší než širší. Vzdálenost vidlic vysokozdvižného vozíku musí být taková, aby bránila prohnutí palety. V pípad vertikálního skladování palet je povoleno na sebe uložit maximáln ti palety (neukládejte palety pímo na sebe, vložte mezi n podprný materiál polystyren, izolaci apod.). V pípad vertikálního skladování palet, které byly pedtím položeny na zemi, se ujistte, že ped položením palety na spodní paletu nejsou na dolní stran palety zachyceny žádné neistoty, které by mohly poškodit materiál na spodní palet. V pípad vertikálního skladování palet s kompaktním obalem palety uložte v mírném sklonu tak, abyste zajistili odtok kondenzované vlhkosti. Udržujte kompaktn zabalené palety na chránném míst nebo na míst, kde je lze zakrýt plachtou, která je ochrání ped nepíznivými klimatickými podmínkami. Zajistte dostatené vtrání prostoru. Palety, u nichž již byl kompaktní obal porušen, musí být skladovány ve vhodném objektu. Pi runí manipulaci s jednotlivými deskami je nutno postupovat s maximální opatrností. TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 13 z 20

14 26 ištní Pi ištní desek používejte výhradn isticí prostedky urené pro ištní polykarbonátových materiál (viz materiálové listy výrobc). Svtlíky je nutné istit pravideln vodou a nealkalickým istiem nebo vhodnými saponáty a následn je dkladn opláchnout istou vodou. Neistoty odstraujte s maximální opatrností, používejte pouze mkké kartáky, které nepoškodí ochrannou vrstvu krytiny. UPOZORNNÍ: Nepoužívejte alkalické isticí prostedky, rozpouštdla obecn, abrazivní istie, kartáe, drátnky, nástroje s ostrými epelemi nebo hroty, mohli byste poškodit ochrannou UV vrstvu! 27 Bezpenost pochznost stechy Pi montáži ani pi údržb po polykarbonátových deskách pímo nechote. Polykarbonátové desky NEJSOU vyrobeny jako pochzný materiál a mže dojít k jejich prolomení. V pípad, že potebujete na stechu zajistit pístup, použijte lávky, které zajistí bezpenost všech pracovník na steše, piemž zajistte dostatenou ochranu polykarbonátu ped poškrábáním. UPOZORNNÍ: Pi provádní prací na steše, kdy nastává riziko pádu nebo prolomení stechy, zajistte veškeré ochranné pracovní pomcky v souladu s místní platnou legislativou. UPOZORNNÍ: Informace uvedené v tomto manuálu slouží jako podpora pi návrhu a montáži materiálu. Informace odpovídají aktuálnímu know-how v dob vydání tohoto manuálu a autor manuálu si vyhrazuje právo jej bez pedchozího upozornní revidovat. Informace uvedené v tomto dokumentu je nutno chápat jako nezávazné, a proto nezprošují zákazníka povinnosti si ovit, zda je tento materiál vhodný pro jeho úel. V pípad pochybností použití materiálu pedem konzultujte se zástupci spolenosti. TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 14 z 20

15 PÍLOHA 11 seznam profil TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 15 z 20

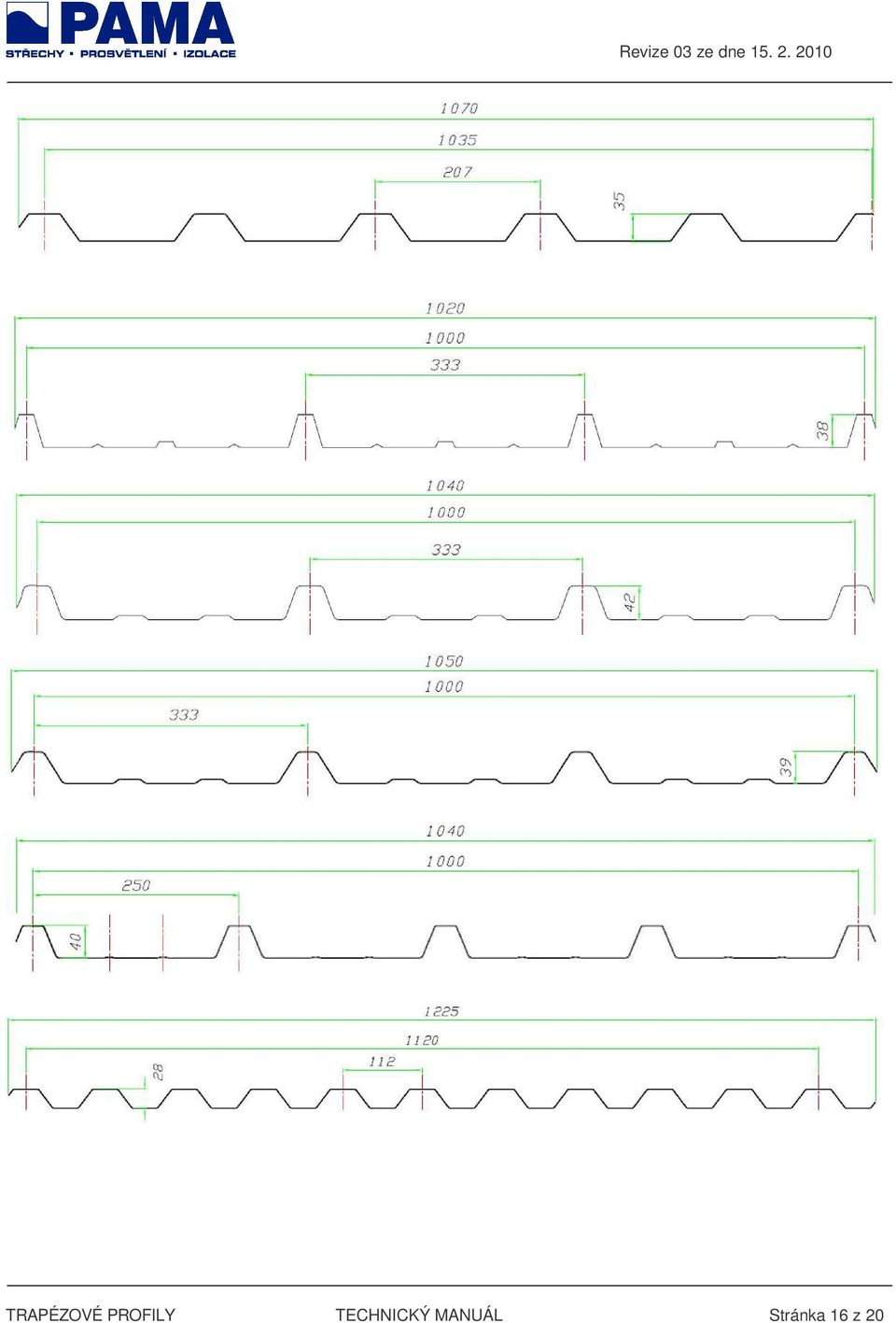

16 TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 16 z 20

17 TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 17 z 20

18 TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 18 z 20

19 TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 19 z 20

20 TRAPÉZOVÉ PROFILY TECHNICKÝ MANUÁL Stránka 20 z 20
