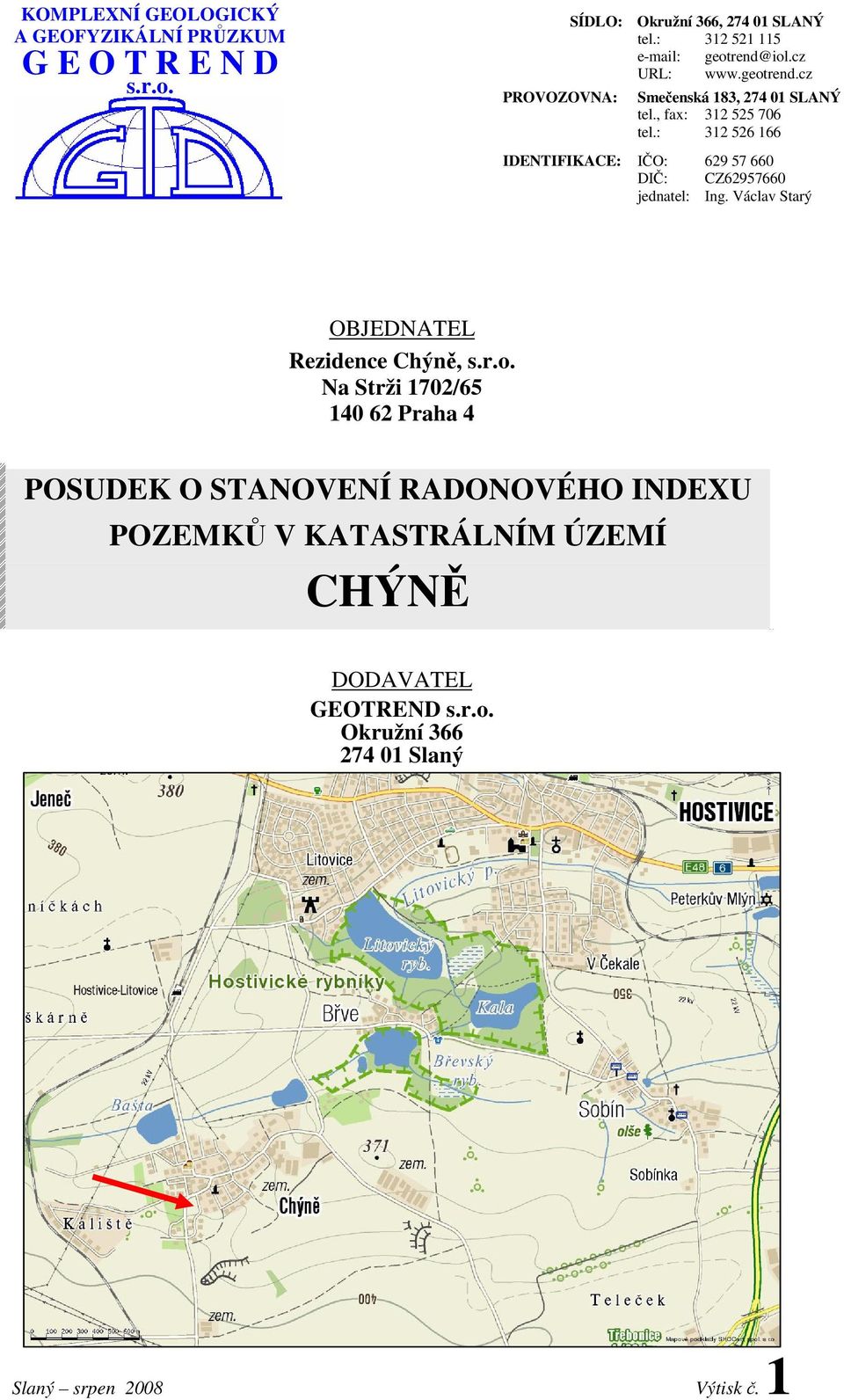

1 KOMPLEXNÍ GEOLOGICKÝ A GEOFYZIKÁLNÍ PRZKUM G E O T R E N D s.r.o. PROVOZOVNA: SÍDLO: Okružní 366, SLANÝ tel.: geotrend@iol.cz URL: Smeenská 183, SLANÝ tel., fax: tel.: IDENTIFIKACE: IO: DI: CZ jednatel: Ing. Václav Starý OBJEDNATEL Rezidence Chýn, s.r.o. Na Strži 1702/ Praha 4 POSUDEK O STANOVENÍ RADONOVÉHO INDEXU POZEMK V KATASTRÁLNÍM ÚZEMÍ CHÝN DODAVATEL GEOTREND s.r.o. Okružní Slaný Slaný srpen 2008 Výtisk. 1

2 Str.2 "Stanovení radonového indexu pozemk v k.ú. Chýn" OBSAH TEXTOVÁ ÁST 1. ÚVOD GEOLOGICKÁ SITUACE POUŽITÁ METODIKA MENÍ VÝSLEDKY MENÍ ZÁVR...11 POUŽITÁ LITERATURA...12 PÍLOHA OPATENÍ PROTI PRONIKÁNÍ RADONU...13 OBRÁZKY Obr. 1 Situace zájmového území - výez z katastrální mapy (zájmové území zvýraznno)... 3 Obr. 2 Výez ze základní geologické mapy R 1: , list Rakovník (Z) a list Kladno (V)... 4 Obr. 3 Rozmístní míst odbr pdního vzduchu; íseln je u každého bodu vyznaena hodnota namené objemové aktivity radonu (kbq/m 3 )... 9 TABULKY Tab. 1 Hodnocení radonového indexu stavebních ploch... 8 Tab. 2 Pehled všech namených hodnot objemové aktivity radonu 222 Rn (kbq/m 3 ) na pozemku. kat. 559/ Tab. 3 Pehled statistických parametr souboru namených hodnot objemové aktivity radonu 222 Rn (kbq/m 3 ) ROZDLOVNÍK Výtisk. 1 až. 3: objednatel Výtisk. 4: archiv firmy GEOTREND s.r.o., Slaný Slaný srpen 2008

3 Str.3 "Stanovení radonového indexu pozemk v k.ú. Chýn" 1. ÚVOD Úkolem bylo stanovení množství radonu Rn 222 pronikajícího z geologického podloží ve smyslu vyhlášky SÚJB. 307/2002 Sb. o požadavcích na zajištní radianí ochrany, v míst plánované výstavby rezidence na stavebních pozemcích. kat. 46/2, 46/3, 126/1, 126/3, 126/8, 126/9, 126/10, 126/11, 126/16, 126/17, 126/18, 126/19, 163/1, 166/12, 166/132, 166/133 v k.ú. Chýn (.k.ú ). Zájmové území se nachází cca 3 km jihovýchodn od Hostivic. Bližší lokalizace je vyznaena na obr. na titulním listu zprávy a na obr. 1. Výsledky tohoto mení budou sloužit pro pípadný návrh ochranných opatení proti pronikání radonu z podloží do interiéru budov. Jako podklad pro provedení przkumu byl dodán polohopis v systému JTSK a výškopis v systému Bpv jako soubor M dwg. Obr. 1 Situace zájmového území - výez z katastrální mapy, M 1:5000 (zájmové území zvýraznno)

4 Str.4 "Stanovení radonového indexu pozemk v k.ú. Chýn" 2. GEOLOGICKÁ SITUACE Podle regionáln-geologického lenní eského masivu leží zájmové území na jižním okraji eské kídové tabule. Skalní podloží je budováno subhorizontáln uloženými moskými sedimenty svrchní kídy, a to spodního turonu blohorského souvrství. To je zde vyvinuto jako blošedé až žlutavé až žlutavé opuky s málo mocnými polohami spongilit. Kvartérní pokryv je zastoupen pdním horizontem a deluviálními sedimenty. Celkové geologické souvislosti jsou patrné z výezu ze základní geologické mapy R, M 1:50 000, list Kladno, uvedeném na obr. 2. Pro zjištní propustnosti zemin v hloubce 0,8 m bylo realizováno 10 jádrových sond S-1 až S-10 do uvedené hloubky. Jejich popis, vetn piazení propustnosti, následuje v dalším textu. Každá jádrová sonda je dále dokumentována píslušnou fotografií. Jejich pibližná lokalizace je uvedena v celkové situaci mených bod na obr. 13. Obr. 2 Výez ze základní geologické mapy R 1: , list Kladno Kvartér holocén: 1 antropogenní uloženiny, 2 - hnilokalové sedimenty a rašeliny; 3 deluviofluviální, pevážn písitohlinité sedimenty a fluviální, písitohlinité a štrkovité sedimenty inundaních území, pleistocén: 4 - spraše, spraše s úlomky hornin, sprašové hlíny a sprašové hlíny s úlomky hornin; 5 fluviální písité štrky, 6 eolickodeluviální kamenitohlinité sedimenty s úlomky hornin, Mezozoikum, svrchní kída: 13 blohorské souvrství (turon) vápnité jílovce až slínovce, slínité prachovce a jemnozrnné pískovce (spongility), lokáln slepence s vápencovou i písitou základní hmotou, 14 perucko korycanské souvrství (cenoman) kemenné, vápnité a glaukonitické pískovce, místy písité vápence, jílovité prachovce až jílovce, Paleozoikum svrchní karbon Sonda S-1: 0,0-0,2 ornice: (hndá sprašová hlína s malým množstvím úlomk) 0,2-0,8 štrk jílovitý (opuková dr s jílovitou výplní, k bázi polohy vtší kameny propustnost: stední Obr. 3 Jádro sondy S-1

5 Str.5 "Stanovení radonového indexu pozemk v k.ú. Chýn" Sonda S-2: 0,0-0,2 navážka: hlína jílovitá, tmav hndá 0,2-0,7 navážka: hlína jílovitá, svtle hndá, s úlomky cihel 0,7-0,9 navážka: hlína erná s organickou pímsí propustnost: nízká Obr. 4 Jádro sondy S-2 Sonda S-3: 0,0-0,3 ornice: tmav hndá s ernými úlomky 0,3-0,7 hlína štrkovitá s šedými úlomky až do prmru sondy plus úlomky opuky 0,7-0,8 navtralá opuka propustnost: stední Obr. 5 Jádro sondy S-3 Sonda S-4: 0,0-0,2 ornice: jílovito písitá hndá sprašová hlína 0,2-0,6 hlína štrkovitá tmav hndá, místy až erná 0,6-0,8 hlína písitá a štrkovitá tmav hndá až erná propustnost: stední Obr. 6 Jádro sondy S-4

6 Str.6 "Stanovení radonového indexu pozemk v k.ú. Chýn" Sonda S-5: 0,0-0,2 ornice: sprašová hlína jílovito písitá 0,2-0,6 hlína štrkovitá s jílovitou výplní, tmavošedá, s úlomky bidlic, ojedinle opuky až 3 cm 0,6-0,9 sms jílu, písku, štrku do 2 cm, celková barva hndá až okrová propustnost: stední Obr. 7 Jádro sondy S-5 Sonda S-6: 0,0-0,5 ornice: sprašová hlína písitá hndá 0,5-0,9 hlína jílovito písitá, tmav šedá s obasnými úlomky do 1 cm propustnost: nízká Obr. 8 Jádro sondy S-6 Sonda S-7: 0,0-0,4 ornice: sprašová hlína jílovitá, hndá 0,4-0,7 zvtralá erná bidlice s úlomky až 2 cm propustnost: nízká Obr. 9 Jádro sondy S-7

7 Str.7 "Stanovení radonového indexu pozemk v k.ú. Chýn" Sonda S-8: 0,0-0,3 ornice: sprašová hlína jílovitá, tmav hndá 0,3-0,5 hlína svtle hndá jílovito písitá; v 0,4 m pískovcový úlomek 0,5-0,8 hlína char. jílu štrk. s úlomky do 1 cm; v 0,7 m stopa cihly s kousky zetlelého deva propustnost: nízká Obr. 10 Jádro sondy S-8 Sonda S-9: 0,0-0,2 ornice: sprašová hlína jílovitá, tmav hndá 0,2-0,5 erná zvtralá bidlice s úlomky pískovce 0,5-0,8 erná zvtralá bidlice, rozpadavá propustnost: stední Obr. 11 Jádro sondy S-9 Sonda S-8: 0,0-0,3 ornice: sprašová hlína jílovitá, tmav hndá 0,3-0,6 navážka: tmav hndá okrová písitá hlína s úlomky pískovce a cihly 0,6-0,7 zvtralá bidlice, erná s tvrdými úlomky až 3 cm 0,7-0,9 rezavo hndá jílovitá hlína s úlomky i kemene a žilkami písku propustnost: stední Obr. 12 Jádro sondy S-10

8 Str.8 "Stanovení radonového indexu pozemk v k.ú. Chýn" 3. POUŽITÁ METODIKA MENÍ Radonový index je stanovováno podle schválené metodiky Kategorizace radonového rizika základových pd [1] s využitím dopl ujících informací uvedených v Metodiky mení a hodnocení obsahu pírodních radionuklid ve stavbách, na stavebních pozemcích a ve stavebních materiálech a ve vod [2]. Jeho stanovení zárove vyhovuje podmínkám vyhlášky SÚJB. 307/2002 Sb. [3]. Radonové mení bylo realizováno v souladu s vyhláškou 307/2002 Sb. Objemová aktivita radonu 222 Rn byla zjišována miem radonu LUK 3C. Pdní vzduch byl odebírán metodou ztracených hrot z hloubky 0,8 m pod úrovní terénu do Lukasových komrek. Vlastní mení bylo provádno 15 minut po odbru pdního vzduchu. Kategorie radonového indexu pdy na lokalit se uruje na základ kombinace dvou základních sledovaných parametr: 1) hodnoty objemové aktivity radonu a v [kbq/m 3 ], 2) posouzení propustnosti základové pdy v hloubce cca 80 cm, dle klasifikace zemin ve smyslu SN Pro zalenní zájmové plochy podle radonového indexu (viz tab. 1) se používá hodnota tetího kvartilu statistického souboru hodnot namené objemové aktivity radonu a kategorie propustnosti prostedí. Hodnoty objemové aktivity radonu < 1 kbq/m 3 nejsou zalenny do hodnoceného souboru. Limitní hodnoty objemové aktivity radonu jednotlivých kategorií radonového indexu v tídách hornin podle SN (posouzení propustnosti) jsou uvedeny v tab. 1. Pro posouzení plynopropustnosti pd bylo odebráno 10 vzork zeminy z hloubky 0,8 m a dále byly zohlednny informace získané z inženýrskogeologických przkum a archivních šetení provádných spoleností GEOTREND v blízkém okolí zájmového území v minulosti. Radonový index stavebního pozemku Tab. 1 Hodnocení radonového indexu stavebních ploch Objemová aktivita 222 Rn [kbq/m 3 ] v pdním vzduchu pi propustnosti pdy: jemnozrnná (nízká propustnost) pevažující složka písitá (stední propustnost) štrkovitá (vysoká propustnost) nízký index <30 <20 <10 stední index vysoký index >100 >70 >30 4. VÝSLEDKY MENÍ Mení objemové aktivity radonu z pdního vzduchu bylo realizováno ve dnech až zamstnanci spolenosti GEOTREND, s.r.o., Mgr. Petrem Nmekem a Dalimírem Stanem. Klimatické podmínky: po všechny dny bylo tém jasno, teplota se pohybovala od 25 do 30 0 C. Zájmové území je v souasné dob nezastavné. Pdní vzduch byl odebírán metodou ztracených hrot z hloubky 0,8 m pod úrovní terénu do Lukasových komrek. Vlastní mení bylo provádno 15 minut po odbru pdního vzduchu. Celkem bylo zmeno 532 bod (oznaených jako body 1 až 532 v tab. 2). Namené hodnoty objemové aktivity radonu se pohybují v rozmezí 1,037 až 35,38 kbq/m 3. Hodnota tetího kvartilu souboru odpovídá 384-té hodnot vzestupn uspoádaného souboru mených dat a iní 13,21 kbq/m 3. Pehled všech namených hodnot je uveden v tab.2 a na obr. 3. Tab. 3 obsahuje základní statistické údaje nameného souboru hodnot objemové aktivity radonu.

9

10 Str.10 "Stanovení radonového indexu pozemk v k.ú. Chýn" Tab. 2 Pehled všech namených hodnot objemové aktivity radonu 222 Rn (kbq/m 3 ) na zájmových pozemcích bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 )

11 Str.11 "Stanovení radonového indexu pozemk v k.ú. Chýn" Tab. 3 Pehled všech namených hodnot objemové aktivity radonu 222 Rn (kbq/m 3 ) na zájmových pozemcích - pokra. bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) bod a v (kbq/m 3 ) Tab. 4 Pehled statistických parametr souboru namených hodnot objemové aktivity radonu 222 Rn (kbq/m 3 ) minimum maximum prmr medián 3. kvartil ZÁVR Na základ statistického zpracování výsledk namené objemové aktivity radonu (tetí kvartil objemové aktivity radonu 13,21 kbq/m 3 ) a posouzení maximální propustnosti základové pdy (propustnost pdy stední) je možné posuzovanému území jako celku (pozemky. kat. 46/2, 46/3, 126/1, 126/3, 126/8, 126/9, 126/10, 126/11, 126/16, 126/17, 126/18, 126/19, 163/1, 166/12, 166/132, 166/133 v k.ú. Chýn -.k.ú ), piadit nízký radonový index, tzn., že nebudou potebná opatení proti pronikání radonu z geologického podloží (dle SN ) - viz píloha. V místech výskytu ervených izolinií objemové aktivity radonu v severovýchodní ásti zájmového území, zejména v pruhu naproti parcele 126/5, doporuujeme po konené verzi návrhu zástavby provedení dopl kového radonového przkumu v pdorysu pípadných obytných objekt, kde je možné omezené ásti území piadit stední radonový index. Ve Slaném dne Ing. Václav Starý

12 Str.12 "Stanovení radonového indexu pozemk v k.ú. Chýn" POUŽITÁ LITERATURA [1] Barnet, I., Matolín, M., Kulajta, V., Neznal, M., Veselý, V., Jandejsek, L., Prokop, P., Neznal, M., Kašpar, J.; Kategorizace radonového rizika základových pd, zpráva GÚ, Praha [2] Metodiky mení a hodnocení obsahu pírodních radionuklid ve stavbách, stavebních pozemcích a ve stavebních materiálech a ve vod, vydal: Státní úad pro jadernou bezpenost, nakladatelství NUKLIN, [3] Vyhláška státního úadu pro jadernou bezpenost o radianí ochran.307/2002 Sb. [4] Stávající normy: SN (Ochrana staveb proti radonu z podloží), SN (Základová pda pod plošnými základy). [5] Metodika pro stanovení radonového indexu pozemku. Státní úad pro jadernou bezpenost. Praha, [6] Geologická mapa R 1:50 000, list 12-23, Kladno, Ústední ústav geologický 1988 [7] Chýn, Obytná zástavba JZ okraje obce, Inženýrskogeologický przkum, K+K przkum, s.r.o., Praha, záí 1999

13 Str.13 "Stanovení radonového indexu pozemk v k.ú. Chýn" PÍLOHA OPATENÍ PROTI PRONIKÁNÍ RADONU a. NÍZKÝ RADONOVÝ INDEX Dostatenou ochranou objektu na pozemku s nízkým radonovým indexem vytváí celoplošná tsná hydroizolace objektu provedená po celé kontaktní ploše objektu a dle místních hydrogeologických pomr. Pro eliminaci komínového efektu vytváejícího podtlak v kontaktních podlažích se doporuuje oddlit dvemi schodišový prostor vedoucí do podzemních podlaží. b. STEDNÍ RADONOVÝ INDEX Za dostatené protiradonové opatení se považuje provedení všech konstrukcí v pímém kontaktu se zeminou v 1. kategorii tsnosti, tj. s protiradonovou izolací, která zárove plní funkci hydroizolace. Za protiradonovou považujeme v souladu s SN každou kvalitnjší hydroizolaci s dlouhou životností a se zmeným souinitelem difúze radonu, s jehož pomocí lze pro konkrétní objekt vypoítat potebnou tloušku protiradové izolace. Ta musí být položena spojit v celé ploše kontaktní konstrukce, tj. i pod stnami. Zvláštní pozornost je teba vnovat vzduchotsnému provedení všech prostup instalací protiradonovou izolací. V objektech, v jejichž kontaktních podlažích nejsou pobytové prostory (nap. podsklepené objekty se sklepy nevyužívanými k bydlení), mže být protiradonová izolace v kontaktních konstrukcích nahrazena bžnou hydroizolací, pokud souasn platí že: a) ve všech místech kontaktního podlaží je zajištna spolehlivá výmna vzduchu bhem celého roku, b) stropní konstrukce nad kontaktním podlažím je alespo 3. kategorie tsnosti s utsnnými prostupy, c) vstupy do kontaktních podlaží z ostatních podlaží jsou opateny dvemi v tsném provedení a s automatickým zavíráním. V objektech s nucenou ventilací vnitního vzduchu se rovnž pipouští provedení kontaktních konstrukcí pouze v 2. kategorii tsnosti, pokud jsou ventilaním zaízením vtrány nejmén všechny pobytové místnosti v kontaktních podlažích. U objekt stavných na tzv. izolaním podlaží, které oddluje jejich první nadzemní podlaží od terénu odvtranou mezerou o pinejmenším prlezné výšce, se za dostatenou ochranu považuje provedení stropu nad vzduchovou mezerou v 2. kategorii tsnosti. Od vkládání celoplošné hydroizolace do tohoto stropu lze upustit, jestliže se mením prokáže, že objemová aktivita radonu v dokoneném podlaží nepevyšuje trojnásobek smrné hodnoty platné pro pobytové prostory. c. VYSOKÝ RADONOVÝ INDEX Protiradonovou izolaci neboli konstrukci v 1. kategorii tsnosti lze navrhnout jako jedinou ochranu proti radonu i na vysokém riziku, pokud objemová aktivita radonu v podloží, rozhodná pro piazení radonového indexu, nepesahuje: i. 60 kbq/m 3 pro vysoce propustné zeminy, ii. iii. 140 kbq/m 3 pro stedn propustné zeminy, 200 kbq/m 3 pro zeminy s nízkou propustností, Pekrauje-li objemová aktivita radonu v podloží rozhodná pro piazení radonového indexu výše uvedené limity, volí se nkteré z následujících opatení: a) instalace drenážního systému pod objektem v kombinaci s tsným provedením všech kontaktních konstrukcí v 1. kategorii tsnosti, b) provedení všech kontaktních konstrukcí s ventilaní vrstvou s izolací v 1. kategorii tsnosti, Pokud je stavba vybavena nuceným vtráním ve všech pobytových místnostech kontaktního podlaží nebo se v jejích kontaktních podlažích nenachází pobytové prostory a jsou oddlen od pobytových prostor nucen vtrány, mohou být kontaktní konstrukce provedeny v 2. kategorii tsnosti. U objekt stavných na izolaním podlaží musí být strop nad vzduchovou mezerou proveden v 1. kategorii tsnosti. Od vkládání celistvé protiradonové izolace do tohoto stropu lze upustit, jestliže se mením prokáže, že objemová aktivita radonu v dokoneném izolaním podlaží nepevyšuje trojnásobek smrné hodnoty platné pro pobytové prostory. Použito textu z "Konstrukce pozemních staveb - Ochrana proti radonu", Ing. Martin Jiránek, CSc., Vydavatelství VUT, 2000
