HORSCH Terrano 6-12 FG

Transkript

1 09/2008 Specialista na nejmodernější kultivaci půdy a secí techniku HORSCH Terrano 6-12 FG Art.: cs Návod k obsluze Před uvedením do provozu si jej pečlivě přečtěte! Návod k obsluze uschovejte!

2 Prohlášení o shodě ES podle směrnice Evropského společenství 98/37/ES Firma: HORSCH Maschinen GmbH Sitzenhof 1 D Schwandorf prohlašuje na vlastní zodpovědnost, že výrobek HORSCH Terrano 6 FG od sériového č FG FG FG na který se toto prohlášení vztahuje, odpovídá příslušným základním požadavkům na bezpečnost a ochranu zdraví podle směrnice ES 98/37/ES. Pro správnou realizaci požadavků na bezpečnost a ochranu zdraví při práci, které jsou uvedeny ve směrnicích ES, byly použity tyto normy a technické specifikace: DIN EN ISO DIN EN ISO Schwandorf, Místo a datum M. Horsch P. Horsch Jednatel Vývoj a konstrukce

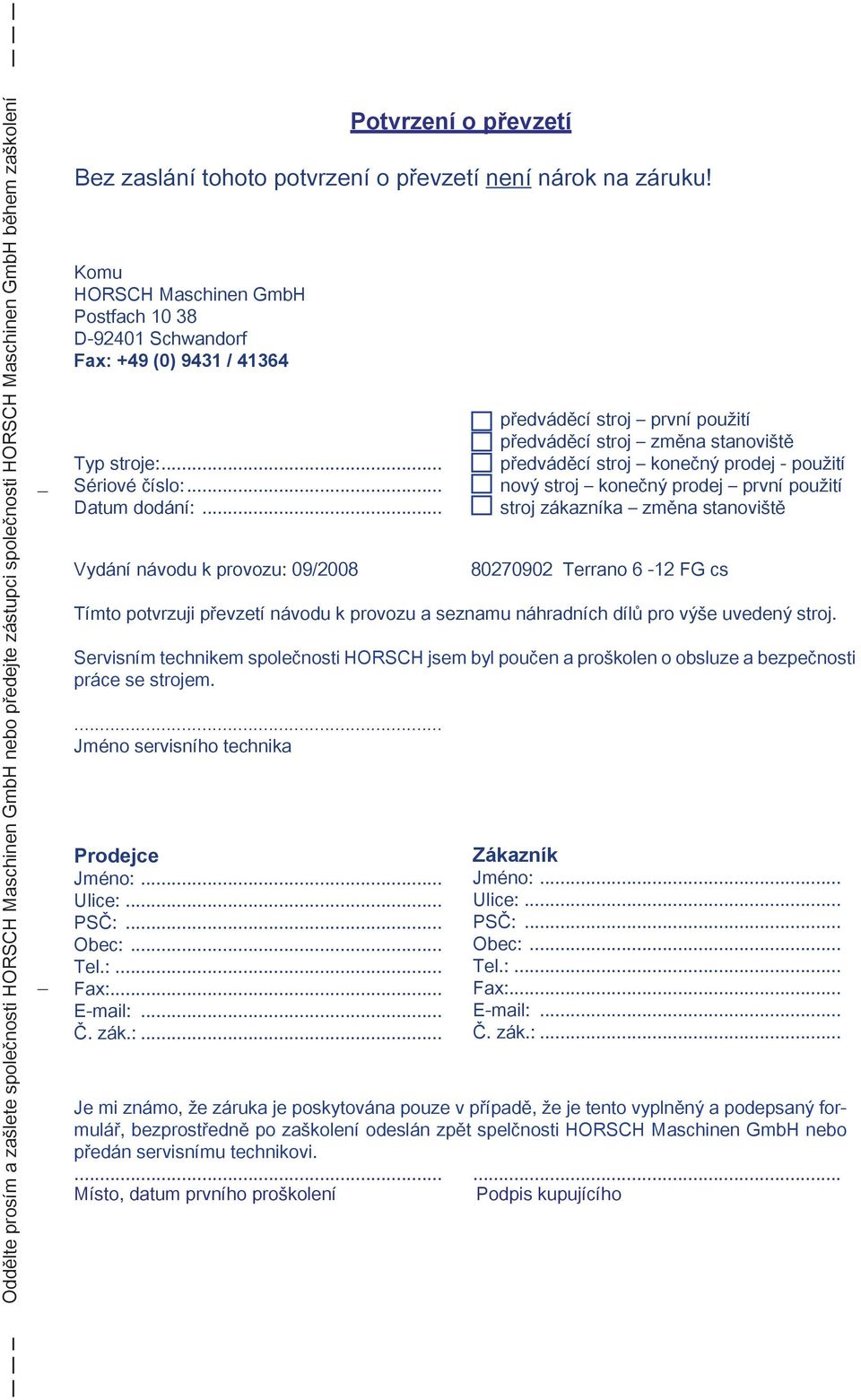

3 Oddělte prosím a zašlete společnosti HORSCH Maschinen GmbH nebo předejte zástupci společnosti HORSCH Maschinen GmbH během zaškolení Vydání návodu k provozu: 09/ Terrano 6-12 FG cs Tímto potvrzuji převzetí návodu k provozu a seznamu náhradních dílů pro výše uvedený stroj. Servisním technikem společnosti HORSCH jsem byl poučen a proškolen o obsluze a bezpečnosti práce se strojem.... Jméno servisního technika Potvrzení o převzetí Bez zaslání tohoto potvrzení o převzetí není nárok na záruku! Komu HORSCH Maschinen GmbH Postfach D Schwandorf Fax: +49 (0) 9431 / Typ stroje:... Sériové číslo:... Datum dodání:... Prodejce Jméno:... Ulice:... PSČ:... Obec:... Tel.:... Fax: Č. zák.:... předváděcí stroj první použití předváděcí stroj změna stanoviště předváděcí stroj konečný prodej - použití nový stroj konečný prodej první použití stroj zákazníka změna stanoviště Zákazník Jméno:... Ulice:... PSČ:... Obec:... Tel.:... Fax: Č. zák.:... Je mi známo, že záruka je poskytována pouze v případě, že je tento vyplněný a podepsaný formulář, bezprostředně po zaškolení odeslán zpět spelčnosti HORSCH Maschinen GmbH nebo předán servisnímu technikovi Místo, datum prvního proškolení Podpis kupujícího

4

5 - Překlad původního návodu k obsluze - Identifikace stroje Při převzetí stroje vyplňte příslušné údaje do následujícího seznamu: Sériové číslo:... Typ stroje:... Rok výroby:... První uvedení do provozu:... Příslušenství: Datum vydání návodu k obsluze: 09/2008 Adresa prodejce: Jméno:... Ulice:... Obec:... Tel.:... Zák. č.: Prodejce:... Adresa spol. HORSCH: HORSCH Maschinen GmbH Schwandorf, Sitzenhof Schwandorf, Postfach 1038 Tel.: +49 (0) 9431 / Fax: +49 (0) 9431 / info@horsch.com Zák. č.: HORSCH:...

6 Obsah Úvod...4 Předmluva...4 Záruční podmínky...4 Používání v souladu s předepsaným účelem...5 Následné škody...5 Autorizovaný personál obsluhy...6 Ochranné pomůcky...6 Bezpečnostní pokyny...7 Bezpečnostní symboly a štítky...7 Bezpečnost provozu...10 Bezpečnost dopravy...10 Bezpečnost práce...10 Připojení a odpojení...10 Při používání...11 Ošetřování a údržba...11 Doprava a instalace...12 Dodávka...12 Instalace...12 Doprava...13 Technické údaje...14 Konstrukce a způsob práce...15 Popis...15 Osvětlení...16 Hydraulika 6 FG...16 Hydraulika 8 FG...17 Hydraulika 10 FG...18 Hydraulika 12 FG...19 Držáky radliček...20 Radlice MulchMix...20 Systém ClipOn...21 Seřízení / obsluha...22 Zapřažení a vypřažení stroje...22 Silniční doprava...23 Sklopení a vyklopení...23 Terrano 6 a 8 FG...23 Terrano 10 a 12 FG...24 Nastavení pracovní hloubky...24 Seřízení pracovní hloubky...26 Vyrovnání hydraulických válců...26 Zavlačovač...27 Svahový kypřič...28 Tlaková nádoba...28 Rozšíření...29 Tažná vidlice vzadu...29 Tříbodová tažná oj...30 Ochrana držáků radliček...30 Ošetřování a údržba...31 Čištění...31 Intervaly údržby...31 Konzervace...31 Mazání stroje...32 Hygiena...32 Zacházení s mazivy...32 Přehled údržby...33 Uspořádání radliček Terrano FG...35 Utahovací momenty pro metrické šrouby...37 Utahovací momenty - palcové šrouby...38

7

8 Úvod Předmluva Před uvedením stroje do provozu si pozorně přečtěte návod k obsluze a dodržujte v něm uvedené pokyny. Tak je možné předcházet nebezpečím, snížit prostoje a náklady na opravy a zvýšit spolehlivost a životnost stroje. Dodržujte bezpečnostní pokyny! Za škody a provozní poruchy vzniklé nedodržením návodu k obsluze nepřebírá společnost HORSCH žádnou záruku. Tento návod vám má usnadnit seznámení se strojem a umožnit plné využití jeho možností v souladu s určením. Začátek návodu je věnován všeobecnému úvodu do používání stroje. Pak následují kapitoly Péče, Popis, Nastavení a Údržba. S návodem k obsluze musí být seznámena každá osoba, která je pověřena prací se strojem, např. Záruční podmínky Žádosti o uplatnění reklamace je nutné doručit prostřednictvím Vašeho prodejce servisnímu oddělení společnosti HORSCH. Ke zpracování je možné přijmout pouze kompletně vyplněné žádosti, doručené nejpozději do 4 týdnů od výskytu závady. Dodávky dílů s vrácením starých dílů jsou označeny písmenem "R". Tyto čisté a prázdné díly odešlete společně s reklamačním protokolem a přesným popisem závady zpět společnosti HORSCH, nejpozději do 4 týdnů. Dodávky dílů bez vrácení starých dílů: Tyto díly uschovejte ještě 12 týdnů pro případ dalších rozhodnutí. Záruční opravy prováděné jiným než autorizovaným servisem nebo opravy vyžadující více jak 10 hodin práce musí být předem projednány se servisním oddělením HORSCH. obsluha (včetně přípravy, odstraňování poruch v průběhu práce, péče) opravy (údržba, kontroly) doprava. Spolu s návodem k obsluze obdržíte seznam náhradních dílů a potvrzení o převzetí. Zástupci společnosti vás seznámí s obsluhou a údržbou stroje. Po provedeném zaškolení zašlete společnosti HORSCH výše uvedené potvrzení o převzetí. Tím potvrdíte řádné převzetí stroje. Záruční doba začíná běžet datem dodání. U vyobrazení a technických údajů uvedených v tomto návodu k obsluze si společnost HORSCH vyhrazuje právo na změny, které přispívají ke zlepšení stroje.

9 Používání v souladu s předepsaným účelem Stroj je vyroben v souladu s posledním stavem techniky a schválenými bezpečnostními předpisy. Přesto mohou při použití vznikat nebezpečí zranění uživatele nebo třetích osob resp. poškození stroje nebo vzniku jiných věcných škod. Stroj používejte pouze v technicky nezávadném stavu, v souladu s jeho určením, s vědomím možných nebezpečí a za dodržení bezpečnostních pokynů tohoto návodu k obsluze. Ihned odstraňte především závady, které mohou negativně ovlivnit bezpečnost! Stroj smí používat, opravovat a udržovat pouze osoby, které s ním byly seznámeny a byly poučeny o hrozících nebezpečích. Originální náhradní díly a příslušenství HOR- SCH jsou koncipovány speciálně pro tento stroj. Jinými výrobci dodané náhradní díly a příslušenství nebyly podrobeny našim zkouškám a nemají naše schválení. Montáž nebo použití dílů jiných výrobců může proto podle okolností negativně změnit dané konstrukční vlastnosti stroje a tím i bezpečnost osob a stroje. Za škody vzniklé použitím neoriginálních dílů a příslušenství nenese společnost HORSCH jakoukoli odpovědnost a nepřebírá žádnou záruku. Následné škody Stroj byl společností HORSCH vyroben řádně a pečlivě. Přesto může i při určeném používání dojít ke škodám. Poškození v důsledku vnějších vlivů. Chybné nebo nepřizpůsobené otáčky, pracovní a pojezdové rychlosti. Chybná nebo nesprávná nástavba nebo nastavení přístroje. Nedodržování návodu k obsluze. Scházející nebo neodborná údržba a péče. Scházející, opotřebované nebo zlomené pracovní nářadí. Zkontrolujte proto před každým použitím i během používání správnou funkci a nastavení stroje. Nárok na náhradu škod, které nevznikly na stroji, je vyloučen. Sem patří i vyloučení ručení za následné škody z důvodu chyb při jízdě nebo obsluze. Stroj je určen pro běžné použití při obdělávání půdy v zemědělství. Jiný druh použití přesahující stanovený účel se považuje za nepovolený. Za takto způsobené škody společnost HORSCH neručí. Riziko nese sám uživatel. Je nutné dodržovat příslušné platné předpisy bezpečnosti práce a ostatní obecně platná bezpečnostně technická a pracovně zdravotní pravidla a pravidla silničního provozu. K použití v souladu s určením patří také dodržení pokynů tohoto návodu k obsluze a dodržení výrobcem předepsaných předpisů pro kontrolu, údržbu a opravy.

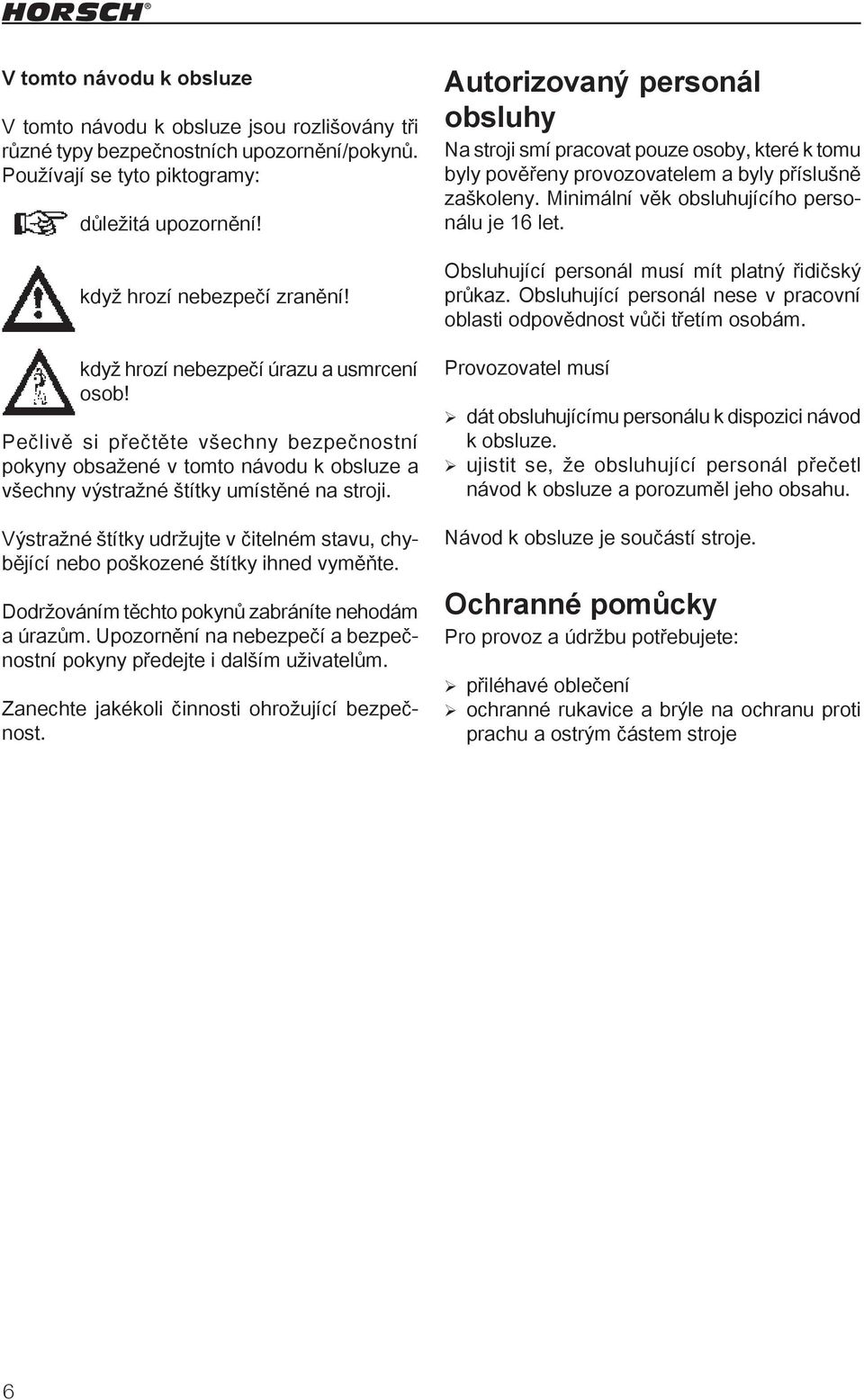

10 V tomto návodu k obsluze V tomto návodu k obsluze jsou rozlišovány tři různé typy bezpečnostních upozornění/pokynů. Používají se tyto piktogramy: důležitá upozornění! když hrozí nebezpečí zranění! když hrozí nebezpečí úrazu a usmrcení osob! Pečlivě si přečtěte všechny bezpečnostní pokyny obsažené v tomto návodu k obsluze a všechny výstražné štítky umístěné na stroji. Výstražné štítky udržujte v čitelném stavu, chybějící nebo poškozené štítky ihned vyměňte. Dodržováním těchto pokynů zabráníte nehodám a úrazům. Upozornění na nebezpečí a bezpečnostní pokyny předejte i dalším uživatelům. Zanechte jakékoli činnosti ohrožující bezpečnost. Autorizovaný personál obsluhy Na stroji smí pracovat pouze osoby, které k tomu byly pověřeny provozovatelem a byly příslušně zaškoleny. Minimální věk obsluhujícího personálu je 16 let. Obsluhující personál musí mít platný řidičský průkaz. Obsluhující personál nese v pracovní oblasti odpovědnost vůči třetím osobám. Provozovatel musí dát obsluhujícímu personálu k dispozici návod k obsluze. ujistit se, že obsluhující personál přečetl návod k obsluze a porozuměl jeho obsahu. Návod k obsluze je součástí stroje. Ochranné pomůcky Pro provoz a údržbu potřebujete: přiléhavé oblečení ochranné rukavice a brýle na ochranu proti prachu a ostrým částem stroje

11 Bezpečnostní pokyny Následující upozornění na nebezpečí a bezpečnostní pokyny jsou platné pro všechny kapitoly tohoto návodu k obsluze. Jízda osob na stroji je zakázána! Bezpečnostní symboly a štítky Na stroji Před uvedením stroje do provozu si přečtěte návod k obsluze a dodržujte v něm uvedené pokyny! Nezdržujte se v pojezdové oblasti sklápěcích dílů stroje! Před provedením údržby a oprav vypněte motor a vytáhněte klíček. Pobyt v oblasti hrozícího nebezpečí je přípustný pouze při vloženém zajištění zvedacího válce. Nebezpečí z unikající kapaliny pod tlakem, dodržujte pokyny v návodu k obsluze! Pobyt v oblasti hrozícího nebezpečí je přípustný pouze při vložené bezpečnostní vzpěře.

12 Nikdy nesahejte do oblasti s hrozícím nebezpečím sevření, dokud se v ní mohou díly pohybovat! Označení hydraulických hadic Symbol je vždy na hadici, která vyžaduje tlak pro uvedení stroje do přepravní polohy (zvednutí, sklopení atd.) Hydraulický blok Při zapřahání secího stroje a při používání hydrauliky se mezi stroji nesmí zdržovat žádné osoby. Zvedání / spouštění stroje Maschine Aufkleber Zeichnung Stroj sklopte Tlaková nádoba nádoba je pod tlakem plynu a oleje. Demontáž a opravu provádějte pouze podle pokynů v technické příručce Nestoupejte na otočné díly. Používejte pouze předepsané stoupací pomůcky Maschine Aufkleber Zeichnung

13 Překládací hák. Při překládání zde zavěste vázací prostředky (řetězy, lana atd.) Po 50 hodinách dotáhněte kolové matice / šrouby. 50 h / Nm alle Maschine Verladehacken Zeichnung Zeichnungsnummer Dateiname e E Maschine Zeichnung Zeichnungsnummer Maschine Vorlage Dateina

14 Bezpečnost provozu Stroj smí být uveden do provozu až po zaškolení prodejcem, zástupci výrobního závodu nebo pracovníky společnosti HORSCH. Vyplněné potvrzení o převzetí bezpodmínečně zašlete zpět společnosti HORSCH. Stroj používejte pouze v případě, že jsou všechna ochranná a ostatní pro bezpečnost stroje důležitá zařízení, např. odnímatelné kryty, instalovaná na stroji a jsou plně funkční. Pravidelně kontrolujte pevné utažení všech šroubů a matic a případně je dotáhněte. Pravidelně kontrolujte huštění pneumatik. V případě funkčních poruch stroj ihned vypněte a zajistěte! Bezpečnost dopravy Při jízdě po veřejných komunikacích, cestách a prostranstvích dodržujte platná pravidla silničního provozu. Na veřejných komunikacích lze přepravovat pouze s troje s platným technickým osvědčením, vydaným v souladu s vyhláškou č.341/2002 O schvalování technické způsobilosti a provozu na veřejných komunikacích, v platném znění. Stroje bez platného technického osvědčení musí být na veřejných komunikacích přepravovány na podvalníku nebo jiném dopravním prostředku schváleného typu, v souladu s platnou vyhláškou. Před jízdou po silnici celý stroj očistěte od nahromaděné zeminy. Jízda osob na stroji je přísně zakázána. Při přepravě po veřejných komunikacích se smí jet rychlostí max. 25 km/h. Vyžaduje se schválení k provozu. Bezpečnost práce Kromě pokynů v návodu k obsluze dodržujte i předpisy bezpečnosti práce vydané profesními agrárními organizacemi. Připojení a odpojení Při připojování a odpojování stroje na tažné zařízení traktoru hrozí nebezpečí zranění. Zajistěte stroj proti samovolnému pohybu. Při couvání postupujte se zvýšenou opatrností. Je zakázáno zdržovat se mezi traktorem a strojem. Stroj odstavujte pouze na rovném a pevném podkladu. Zapřažený stroj odstavte před vypřažením na zem. Dodržujte přípustnou přepravní šířku a namontujte osvětlení, výstražná a ochranná zařízení. Podle typu zapřaženého stroje mějte na zřeteli i jeho přepravní výšku! Dbejte na přípustné zatížení náprav, nosnost pneumatik a celkovou hmotnost, aby zůstala zachována dostatečná řiditelnost a schopnost brzdění. Jízdní chování ovlivňují nástavbové agregáty. Zvláště při průjezdu zatáček mějte na paměti široké vyložení a setrvačnou hmotnost těchto nástaveb. 10

15 Na hydraulickém okruhu Hydraulické hadice připojujte na traktoru teprve tehdy, když je hydraulika bez tlaku na traktoru i zařízení. Hydraulická soustava je pod vysokým tlakem. Pravidelně kontrolujte netěsnosti a zjevná poškození všech vedení, hadic a šroubení! Při hledání netěsností používejte pouze vhodné pomůcky. Poškození neprodleně odstraňujte! Vystřikující olej může způsobit zranění a požár! V případě zranění ihned vyhledejte lékaře! Pro vyloučení chybné obsluhy jsou hydraulické zástrčky označeny symboly. Pro vyloučení neúmyslného nebo cizími osobami (dětmi, spolujezdci) způsobeného pohybu hydrauliky musí být řídicí jednotky na traktoru při nepoužívání nebo v přepravní poloze zajištěny nebo zablokovány. Výměna výstroje Zajistěte stroj proti samovolnému pohybu! Zvednuté části rámu, pod kterými se zdržujete, zajistěte vhodnými vzpěrami! Pozor! U vystupujících dílů (zavlačovače, vidličky, radličky) hrozí nebezpečí zranění! Při stoupání na stroj nestoupejte na pneumatiky pěchu nebo jiné otočné díly. Ty se mohou protočit a následným pádem si můžete způsobit velmi vážná zranění. Při používání Před rozjezdem a před uvedením do provozu zkontrolujte oblast v blízkosti stroje (děti). Dbejte na dostatečný výhled. Žádné z předepsaných a dodaných ochranných zařízení nesmí být odstraněno. V pojezdové oblasti hydraulicky ovládaných dílů se nesmí zdržovat žádné osoby. Nástupní opory a nášlapné plochy používejte pouze při stojícím stroji. Během provozu je jízda osob na stroji zakázána! Ošetřování a údržba Dodržujte intervaly pravidelných kontrol a inspekce uvedené v předpisech nebo v návodu k obsluze. Pro provedení údržbových a ostatních prací odstavte stroj na rovném podkladu s dostatečnou nosností a zajistěte jej proti samovolnému pohybu. Vypusťte tlak z hydraulické soustavy a pracovní agregát spusťte na zem nebo ho podepřete. Po vyčištění zkontrolujte těsnost a uvolněné spoje všech hydraulických vedení. Zkontrolujte možná prodření a poškození. Zjištěné závady a nedostatky ihned odstraňte! Šroubové spoje povolené při údržbě a opravách vždy znovu řádně dotáhněte. Nové stroje nemyjte parními ani vysokotlakými čističi. Ochranný lak je zcela vytvrzený až po přibližně 3 měsících, před uplynutím této doby by se mohl poškodit. 11

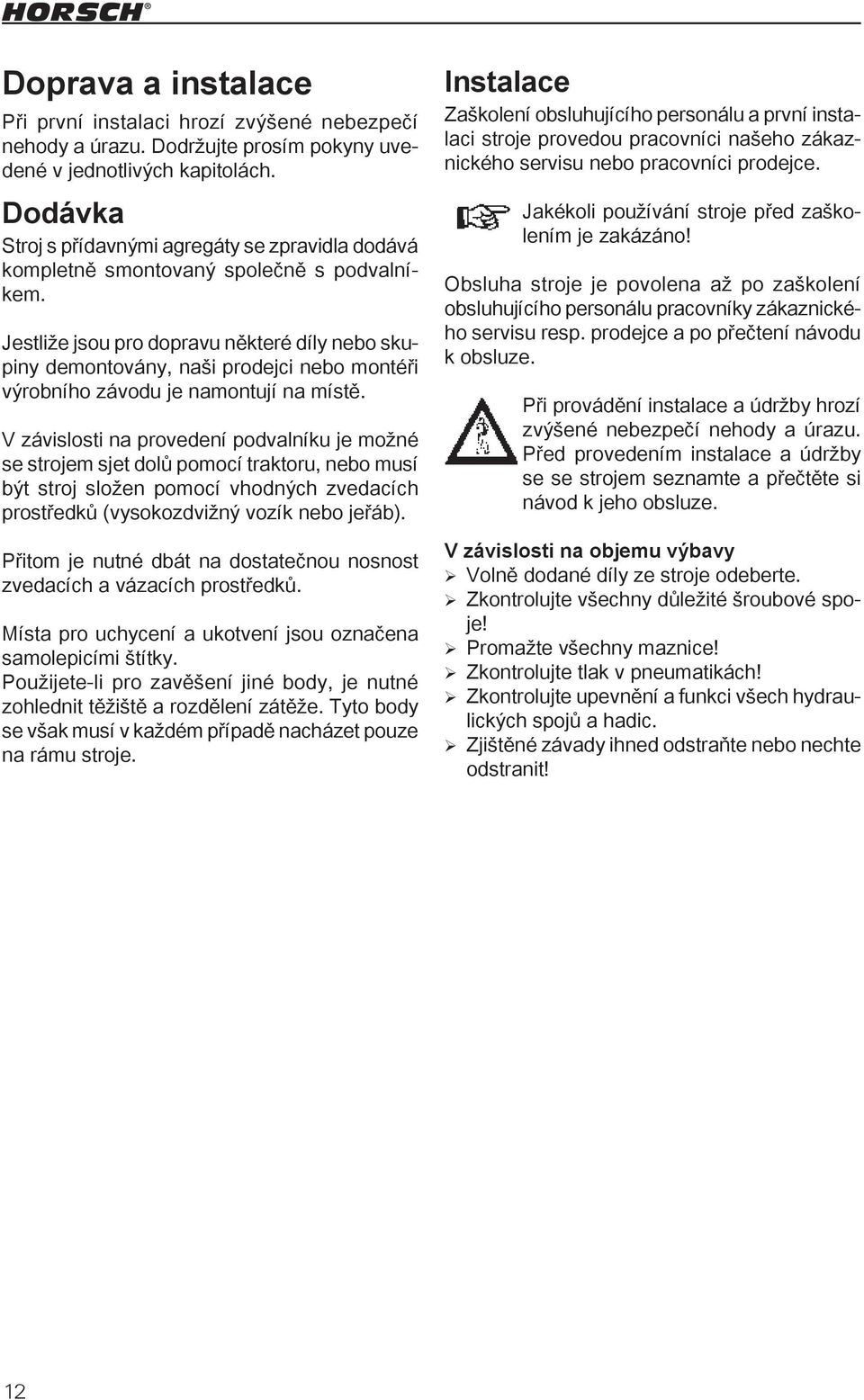

16 Doprava a instalace Při první instalaci hrozí zvýšené nebezpečí nehody a úrazu. Dodržujte prosím pokyny uvedené v jednotlivých kapitolách. Dodávka Stroj s přídavnými agregáty se zpravidla dodává kompletně smontovaný společně s podvalníkem. Jestliže jsou pro dopravu některé díly nebo skupiny demontovány, naši prodejci nebo montéři výrobního závodu je namontují na místě. V závislosti na provedení podvalníku je možné se strojem sjet dolů pomocí traktoru, nebo musí být stroj složen pomocí vhodných zvedacích prostředků (vysokozdvižný vozík nebo jeřáb). Přitom je nutné dbát na dostatečnou nosnost zvedacích a vázacích prostředků. Místa pro uchycení a ukotvení jsou označena samolepicími štítky. Použijete-li pro zavěšení jiné body, je nutné zohlednit těžiště a rozdělení zátěže. Tyto body se však musí v každém případě nacházet pouze na rámu stroje. Instalace Zaškolení obsluhujícího personálu a první instalaci stroje provedou pracovníci našeho zákaznického servisu nebo pracovníci prodejce. Jakékoli používání stroje před zaškolením je zakázáno! Obsluha stroje je povolena až po zaškolení obsluhujícího personálu pracovníky zákaznického servisu resp. prodejce a po přečtení návodu k obsluze. Při provádění instalace a údržby hrozí zvýšené nebezpečí nehody a úrazu. Před provedením instalace a údržby se se strojem seznamte a přečtěte si návod k jeho obsluze. V závislosti na objemu výbavy Volně dodané díly ze stroje odeberte. Zkontrolujte všechny důležité šroubové spoje! Promažte všechny maznice! Zkontrolujte tlak v pneumatikách! Zkontrolujte upevnění a funkci všech hydraulických spojů a hadic. Zjištěné závady ihned odstraňte nebo nechte odstranit! 12

17 Doprava Doprava po veřejných komunikacích se podle místních předpisů a pracovní šířce provádí ve stavu zavěšeném za traktor nebo na přívěsu či podvalníku. Musí se dodržovat přípustné rozměry a hmotnosti pro dopravu. Traktor se musí zvolit dostatečně velký, aby se zachovala dostatečná řiditelnost a brzditelnost. Je-li stroj zavěšen na dvoubodovém závěsu, musí se spodní ramena zajistit proti kývání do stran. Při dopravě po silnici se pístnice musí zaplnit rozpěrnými podložkami a na ně se stroj musí spustit. Na přívěsu nebo podvalníku se musí stroj zajistit pomocí upínacích popruhů nebo jiných pomocných prostředků. Vázací prostředky zavěšujte pouze na označených místech. 13

18 Technické údaje Technické údaje 6 FG 8 FG Pracovní záběr / s rozšířením (m): 5,70 / 6,30 7,50 / 8,10 Délka (m): 7,15 7,15 Délka s podvozkem (m): 7,00 7,00 Přepravní výška / s rozšířením (m): 3,15 / 3,45 3,90 / 4,05 Přepravní šířka (m): 3,00 3,00 Hmotnost (kg) Zatížení na čepu závěsu (kg): Zatížení náprav (kg): Počet držáků radliček / s rozšířením: 19 / / 27 Vzdálenost radliček (cm): Návaznost radliček (cm): Pneumatiky: 10.0/ / Huštění (bar): 2,6 2,8 Příkon (kw): Technické údaje 10 FG 12 FG Pracovní šířka / s rozšířením (m): 9,90 / 10,50 12,30 Délka s podvozkem (m): 7,20 7,20 Přepravní výška (m): 4,10 4,10 Přepravní šířka (m): 3,00 3,00 Hmotnost (kg) Zatížení na čepu závěsu (kg): Zatížení náprav (kg): Počet držáků radliček / s rozšířením: 33 / Vzdálenost radliček (cm): Návaznost radliček (cm): Pneumatiky: 10.0/ / Huštění (bar): 2,6 2,8 Příkon (kw):

19 Konstrukce a způsob práce Popis Terrano FG HORSCH Terrano FG jsou konstruovány pro mělké zpracování půdy do hloubky 20 cm. Díky různým tvarům radliček se držáky hodí stejnou měrou pro mělkou podmítku strniště, promíchání posklizňových zbytků a pro hluboké kypření. Uspořádání ve čtyřech řadách a rovnoměrné vzdálenosti držáků radliček zaručují průchod bez ucpávání a rovnoměrné zpracování celé obdělávané plochy. Jištění proti kamenům s propustnou silou 400 kg zamezuje poškození radliček a držáků a zmenšuje opotřebení dílů. 15

20 Osvětlení Hydraulika 6 FG 3 R V2 PIL C L Instalace osvětlení 1. Konektor 7 pólů April Skříňka rozváděče ng Zeichnungsnummer Dateiname Entw. Datum chtung 3. Osvětlení ochrany držáků vpravo Beleucht.skf ed Feb Osvětlení ochrany držáků vlevo Koncová svítilna vpravo Koncová svítilna vpravo Zásuvka 7-pólová (tažná vidlice vzadu) Hydraulika Terrano 6 FG 1. Řídicí jednotka 2. Hydr. spojka Maschine Zeichnung Zeichnungsnum Konektor a zapojení kabelů: hydr. terr 6 fg 3. Hydr. válec (blokování sklápění) Č. Ozn. Barva Funkce 4. Hydr. ventil 1. L žlutá Blikač vlevo 5. Zpětný ventil g Hydr. válec (sklápění) 7. Hydr. válec (podvozek) bílá Kostra 8. Dvoucestný kohout 4. R zelená Blikač vpravo 9. Hydr. válec (svahový kypřič) R hnědá Konc. sv. vpravo 10. Tlaková nádoba červená Brzdová světla 11. Manometr L černá Konc. sv. vlevo Osvětlení pravidelně kontrolujte, abyste neohrožovali jiné účastníky silničního provozu svou nedbalostí! 16

21 Hydraulika 8 FG V2 PIL C Hydraulika Terrano 8 FG 1. Řídicí jednotka aschine Zeichnung ydr. terr 8 fg 2. Hydr. spojka Hydr. přepínací blok 4. Hydr. válec (podvozek) 5. Hydr. válec (vnější křídlo) 6. Hydr. válec (blokování sklápění) 7. Hydr. ventil 8. Zpětný ventil 9. Hydr. válec (sklápění) 10. Dvoucestný kohout 11. Hydr. válec (svahový kypřič) 12. Tlaková nádoba 13. Manometr Zeichnungsnummer Dateiname Entw. Datum ed sep 08 17

22 Hydraulika 10 FG C2 V2 V2 7 7 C1 V1 V1 5 C2 C1 6 Maschine hydr. terr Hydraulika 10 fg Terrano 10 FG Zeichnung Řídicí jednotka Hydr. spojka Hydr. přepínací blok Hydr. válec (sklápění vlevo) Hydr. válec (sklápění) Hydr. válec (sklápění vpravo) Hydr. ventil Hydr. válec (vnější křídlo) Hydr. válec (podvozek) Manometr Tlaková nádoba Hydr. válec (svahový kypřič) Dvoucestný kohout Zeichnungsnummer Dateiname Entw. Datum ed sep 08 18

23 Hydraulika 12 FG C2 V2 V2 7 7 C1 V1 V1 5 C2 C1 6 Maschine hydr. terr Hydraulika 12 fg Terrano 12 FG Zeichnung Řídicí jednotka Hydr. spojka Hydr. přepínací blok Hydr. válec (sklápění vlevo) Hydr. válec (sklápění) Hydr. válec (sklápění vpravo) Hydr. ventil Hydr. válec (vnější křídlo) Hydr. válec (podvozek) Manometr Tlaková nádoba Hydr. válec (svahový kypřič) Dvoucestný kohout Zeichnungsnummer Dateiname Entw. Datum ed sep 08 19

24 Držáky radliček Držáky radliček TerraGrip jsou robustní a jednoduché a vhodné do všech druhů půd. Díky sklonu držáků radliček mohou posklizňové zbytky s dlouhými vlákny rychle stoupat nahoru a odvalit se. U extrémních posklizňových zbytků se navíc mohou montovat odhrnovače stonků. Držáky radliček mají pevné provedení nebo s jištěním proti kamenům. Jištění proti kamenům s předepnutými pružinami je nastaveno na propouštěcí tlak od 250 do 450 kg a zamezuje poškození držáků radliček, jejich upevnění a radliček samotných. Charakteristika propouštění u jištění proti kamenům udržuje držáky dlouho klidné na zemi. Když se dosáhne propouštěcí síly, může se držák zvednout lehce a rychle až o 30 cm nahoru. Radlice MulchMix Standardně jsou držáky vybaveny úzkými otěrovými špicemi a úzkými odhrnovačkami. Ty se hodí pro hlubší zpracování půdy. Čepel radličky půdu rozdrobí a posklizňové zbytky se vpraví do pracovní hloubky. Tyto díly radlic lze dodat jak v úzkém, tak širokém provedení a lze je libovolně kombinovat. U všech prací při montáži a údržbě na držácích a radličkách se musí stroj podepřít vhodnými prostředky. 2 Pro různé podmínky použití lze držáky vybavit různými tvary a šířkami radliček. 3 1 Radlice MulchMix Držáky TerraGrip Údržba: Držáky nářadí po prvních provozních hodinách a po výměně dotáhněte momentem 400 Nm Čepel radlice úzká nebo široká Odhrnovač úzký nebo široký Křídlo radlice úzké nebo široké 20

25 Systém ClipOn Radličky ClipOn s křídly jsou připevněny na držácích systémem pro rychlou výměnu. Pro radličky se na držák přišroubuje připevňovací klín a pak se radličky ClipOn nasazují nebo demontují pomocí úderu kladivem. Radličky ClipOn se dodávají pro různé aplikace v šířce od 7,5 do 37 cm. U problematických posklizňových zbytků a na ochranu držáků radliček lze namontovat vodicí plechy. U všech prací při montáži a údržbě na držácích a radličkách se musí stroj podepřít vhodnými prostředky a zvedací válce se musí zajistit rozpěrkami. Montážní klíny jsou vybaveny pojistkou proti ztracení. Pro sražení těchto radliček se musí zajišťovací jazýček zatlačit pomocí příslušného nástroje. Radlička ClipOn s odjišťovacím nářadím Systém ClipOn Radlička s křídly ClipOn 7,5-37 cm Klín radličky Vodicí plech Pozor: Používejte ochranné pracovní brýle! Při narážení nebo demontáži radliček se mohou odloupnout kousky kovu nebo laku a poranit Vás. 21

26 Seřízení / obsluha Zapřažení a vypřažení stroje Při připojování se v prostoru mezi traktorem a strojem nesmí zdržovat žádné osoby. Zapřažení: Stroje se podle provedení zapřahují na výkyvný závěs, za spojku s kulovou hlavou nebo dvoubodový adaptér na traktoru. Na dvoubodovém adaptéru zajistěte spodní ramena na traktoru proti kývání. Připojte hydraulické vedení. Připojte zástrčku osvětlení a zkontrolujte jeho funkci. Stroj zvedněte. Boční díly sklopte. Na válce podvozku nasuňte hliníkové klipsy a stroj na ně spusťte. Řídicí jednotky zajistěte proti neúmyslnému ovládání. Při zavěšení na kyvném závěsu případně nejprve připojte hydraulická vedení, aby se tažná oje dala korigovat ve výšce. Stroj nepřepravujte výše, než je nutné. U Terrano 10 příp. 12 FG a u 8 FG s rozšířením dávejte pozor na přepravní výšku především u mostů a nízko visícího venkovního elektrického vedení. Hydraulika Nebezpečí infekce! Hydraulická soustava je pod vysokým tlakem. Unikající kapalina může proniknout kůží a způsobit vážná zranění. Při zranění ihned vyhledejte lékaře. Obsluha hydraulického zařízení vyžaduje zvláštní pozornost. Chybné ovládání může způsobit škody na lidech a strojích. Vypněte stroj Z důvodu nebezpečí převrácení a velké hmotnosti se stroj 10 a 12 FG smí odstavit pouze na rovném a pevném podkladu. Přitom stroj spusťte co nejníže a odstavte na hliníkových klipsách na válcích podvozku. Špičky radliček se mohou sklopené a na tvrdém podkladu odlomit. Odstavení: Stroj odstavujte pouze na rovném a pevném podkladu. 10 a 12 FG odstavujte pokud možno s vyklopenými vnitřními rámy. Vypusťte tlak z hydraulického systému a odpojte spojky. Vyjměte osvětlení. Odpojte závěsné spojení. 22

27 Silniční doprava Pro dopravu po silnici se Terrano musí přemontovat do přepravní polohy. Zapotřebí jsou bezpečnostní zakrytí (ochrana držáků radliček) a povolení k provozu. Při jízdě po silnicích se za Terrano FG nesmí připřáhnout žádné stroje. Sklopte stroj. Připevněte bezpečnostní kryt držáků radliček. Nasaďte osvětlení a zkontroluje jeho činnost. Zkontrolujte pojistku sklápěcího mechanismu a závěsného spojení. Stroj nadzvedněte. Pístnici na zvedacím válce naplňte hliníkovými klipsami a stroj na ně spusťte. Hliníkové klipsy chrání hydrauliku před přetížením a jsou předepsané při přepravě na veřejných komunikacích. Sklopení a vyklopení Sklápěcí pohyby provádějte pouze ve zvednutém stavu stroje! U všech hydraulických pohybů snižte před dorazem rychlost pohybujících se dílů stroje přiškrcením příslušného ventilu na řídicí jednotce. Terrano 6 a 8 FG Sklopení: Stroj zcela zvedněte. Pomocí řídicí jednotky "Sklápění" sklopte pomalu oba rámy až na doraz. Pojistka proti vyklopení samo zaskočí. Pístnice na zvedacích válcích naplňte hliníkovými klipsami a stroj na ně spusťte. Jenom 8 FG: Páčku na ventilovém bloku přepněte do přepravní polohy. Pomocí řídicí jednotky "Zvedání" stáhněte opěrná kola na přepravní šířku. Vyklopení: Stroj nadzvedněte. Odstraňte hliníkové klipsy na zvedacích válcích. Jenom 8 FG: Páčku na ventilovém bloku přepněte do pracovní polohy. Řídicí jednotku přepněte na "Sklápění". Pojistka sklápěcího mechanismu se otevře automaticky. Oba rámy pomalu vyklopte a sklápěcí válec vysuňte až na doraz. Jenom 8 FG: Řídicí jednotku přepněte na "Zvedání" a obě kola zcela vysuňte. Přitom se ve výšce vyrovnají také všechny hydraulické válce (ustaví na stejnou výšku). Terrano 10 a 12 FG ve svahu nesklápějte příčně ke svahu - nebezpečí převrácení. V pojezdové oblasti sklápěcích dílů stroje se nesmí zdržovat žádné osoby. Pojistka sklápěcího mechanismu 6 a 8 FG 23

28 Terrano 10 a 12 FG Sklopení: Terrano zcela zvedněte. Pomocí řídicí jednotky "Sklápění" sklopte pomalu oba vnější rámy až na doraz. Řídicí jednotku stlačte dále a oba střední díly sklopte. Ventilový blok přepněte do přepravní polohy a zasuňte čepy pro pojistku sklápěcího mechanismu. Stiskněte řídicí jednotku "Zvedání" a válce podvozku na sklopných rámech zcela zasuňte (přepravní šířka). Pístnice na zvedacích válcích na podvozku naplňte hliníkovými klipsami a stroj na ně spusťte. Vyklopení: Terrano zvedněte. Odstraňte hliníkové svorky AluClips přepravní pojistky na zvedacích válcích. Vytáhněte čepy pojistky sklápěcího mechanismu a zasuňte přepravní držák. Ventilový blok přepněte do pracovní polohy. Stiskněte řídicí jednotku "Zvedání", aby se všechna kola zcela vysunula a hydraulické válce se vyrovnaly. Pomocí řídicí jednotky "Sklápění" oba rámy pomalu vyklopte. Sklápěcí válce vysuňte až na doraz a oba vnější rámy vyklopte. Nastavení pracovní hloubky Pracovní hloubka u stroje Terrano FG se nastavuje na zvedacích válcích na podvozku a vodicích tyčích na opěrných kolech. K tomu se na všechny nastavovací body vloží nebo odeberou hliníkové klipsy stejné síly (stejné barevné kombinace a stejného počtu). Při prvním uvedení do provozu, nejednotné pracovní hloubce nebo po opravách dílů hloubkového vedení se musí základní nastavení zkontrolovat. Základní nastavení Terrano FG vyklopte na rovný podklad. Kypřič zcela zvedněte a řídicí jednotku krátce přepněte na tlak, aby se válce vyrovnaly. Kypřič spusťte, až radličky stojí několik centimetrů nad zemí. Pístnice na zvedacích válcích (1) a nastavovací vřetena na opěrných kolech (6) naplňte stejnými hliníkovými klipsy (stejné barevné kombinace a stejný počet). 1 Zvedací válce podvozku Pojistka sklápěcího mechanismu 10 a 12 FG 24
