1 Katedra konstruování strojů Fakulta strojní Části a mechanismy strojů 1 KKS/CMS1 Podklady k přednáškám část B4 Prof. Ing. Stanislav Hosnedl, CSc. a kol. Tato prezentace je spolufinancována Evropským sociálním fondem a státním rozpočtem České republiky.

2 PRO ÚPLNOST Kapitola B K INFORMACI POTŘEBNÉ DŮLEŽITÉ SPOJE 1. SPOJE ZÁKLADNÍ POZNATKY 2. SPOJE S VYUŽITÍM TVARU 3. SPOJE S VYUŽITÍM TŘENÍ 4. SPOJE S VYUŽITÍM MATERIÁLU 5. SPOJE S VYUŽITÍM PŘEDEPJATÝCH ELEMENTŮ 2

3 DŮLEŽITÉ 4 SPOJE S VYUŽITÍM MATERIÁLU PRO PŘENOS ZATÍŽENÍ 4.1 Spoje materiálovými přechody Charakteristika (konstrukční znakové vlastnosti - znaky) Elementární spojení v relativně malých plochách (elementárním) materiálovým přechodem mezi jednoduchými tvarovými prvky a základním tělesem součástí (tj. pouze na jedné součásti). Nejedná se tudíž o klasické spojení dvou odděleně vyrobených součástí. Jejich navrhování i hodnocení jsou však zcela analogické jako u "klasických" spojů, neboť zajišťují jejich elementární funkci. Tyto elementární spoje mohou být dílčími prvky ("plnohodnotných") klasických strojních částí (což je pak zahrnuto i jako nedílná část jejich navrhování a hodnocení). V této kapitole budou proto uvažovány pouze elementární spoje s nejběžnější geometricky jednoduchou a jednoduše zatíženou spojovací plochou. 3

4 POTŘEBNÉ Stavební struktura (definiční konstrukční vlastnosti) "spojení" elementárními materiálovými přechody: Poznámka: Označení znamená působení po celém obvodu. 4

5 POTŘEBNÉ Vlastnosti (reflektované vlastnosti) UŽITNÉ CHARAKTERISTIKY VLASTNOSTÍ Provoz, údržba, opravy U spojení materiálovým přechodem jsou možné všechny druhy zatížení, nejčastěji jsou však namáhání tečná. Přesnost i spolehlivost vysoká. Nepotřebnost údržby. Výroba, montáž Nenáročnost výroby i montáže. 5

6 POTŘEBNÉ ČASOVÉ CHARAKTERISTIKY VLASTNOSTÍ Rychlost procesů Vhodnost pro rychlý návrh a výrobu (zhotovení), NÁKLADOVÉ CHARAKTERISTIKY VLASTNOSTÍ Hospodárnost procesů Výrobní náklady relativně malé. Provozní náklady nulové. 6

7 POTŘEBNÉ Poznatky pro návrh a hodnocení (tj. pro docílení požadovaných a predikci posuzovaných vlastností) ÚNOSNOST A PEVNOST Pro tvary, rozměry a zatížení kritických míst shodné jako u běžných součástí. 7

8 DŮLEŽITÉ 4.2 Spoje svary (svarové spoje) Charakteristika (konstrukční znakové vlastnosti - znaky) Pevná (tj. nepohyblivá) nerozebíratelná spojení na principu místního roztavení spojovaných částí za působení tepla a nebo tlaku a to bez použití nebo s použitím přídavného materiálu. Poznámka: Základním modulem (prvkem) svarových spojů je spojení "jedním" svarem s jedním (obvykle geometricky jednoduchým) typem podélné střednice (úsečka, kruhový oblouk, kružnice ap.). Svarové spoje s více takovými svary (uspořádanými v rovině nebo v prostoru) se řeší zcela analogicky na základě obecného postupu (pro jakýkoli spoj) uvedeného v kapitole SPOJE ZÁKLADNÍ PRINCIPY. 8

9 4.2.2 Stavební struktura (definiční konstrukční vlastnosti) POTŘEBNÉ ZPŮSOBY VÝROBY (ZHOTOVENÍ) (DRUHY SVAŘOVÁNÍ) A) Tavně: spojení místním roztavením materiálu (spojovaných částí a příp. přídavného materiálu) teplem bez působení tlaku. Druhy (dle způsobu přívodu tepla) el. obloukem: mezi kovovou (střídavý nebo stejnosměrný proud) nebo uhlíkovou (stejnosměrný proud) elektrodou a základním materiálem: ručně s kovovou elektrodou automat. se svařovacím drátem pod tavidlem automat. s wolframovou elektrodou v ochranné atmosféře automat. s uhlíkovou elektrodou plamenem: spalování plynů - acetylén nebo propanbutan a kyslík elektrostruskově: bez oblouku - zdrojem tepla proud procházející vodivou struskou a tavným drátem plazmou: dva oblouky - základní a nosný vytvářející plazmu elektron. paprskem: kovy s vysokou teplotou tavení - W, Mo termitem: směs kysličníku železa s hliníkovým práškem slévárensky: tekutý kov - opravy odlitků 9

10 POTŘEBNÉ B) Tlakově: spojení místním roztavením materiálu (spojovaných částí a příp. přídavného materiálu) teplem při působení tlaku. Druhy (dle způsobu provedení) odporově: roztavení el. proudem o nízkém napětí a vysoké intenzitě stykově: odtavováním nebo pěchováním bodově: dvě, obvykle vodou chlazené elektrody (tenké plechy). švově: mezi dvěma kotoučovými elektrodami, nebo kotouč. elektroda proti součásti (pro těsné nádoby). výstupkově: jedna součást - výstupky. Sevře se mezi ploché elektrody (hromadná výroba, jinak nákladné). třením (suchém): roztavení třením (pro rotační součásti). indukčně: roztavení indukovaným proudem (pro výrobu švových trubek). ultrazvukem: roztavení vysokým kmitočtem. výbuchem: výbušninou, jiskrovým výbojem, magnetickou vlnou. Dále jsou převážně uvažovány pouze běžnější spoje tavnými svary. 10

11 DRUHY SVAROVÝCH SPOJŮ (DRUHY SVARŮ) POTŘEBNÉ Druhy dle tvaru příčného řezu Dáno normami: ČSN ČSN (pro potrubí) A) Svary tupé ve stykové spáře Svary tupé poloviční (úprava jen na jedné části) a) I svary I nepodložený I podložený I s přivařenou podložkou b) V svary V nepodložený V podložený V s přivařenou podložkou V dvojstranný 1/2 V nepodložený 1/2 V dvojstranný 11

12 POTŘEBNÉ c) U svary U nepodložený U podložený U dvojstranný d) W svary W W dvojstranný ve stykové spáře Svary tupé poloviční (úprava jen na jedné části) 1/2 U nepodložený 1/2 U podložený 1/2 W 1/2 W dvojstranný B) Svary lemové - pro tenké plechy 12

13 POTŘEBNÉ C) Svary koutové a) Součásti přeplátované - svar čelní Průřez svaru: - svar boční - svar šikmý b) Součásti skloněné, obvykle - svar plochý (běžně) - svar vydutý (pro dynamická zatížení - plynulé přechody) - svar převýšený (nezvyšuje pevnost, více materiálu, proto jen jako svar rohový(b)) 13

14 Koutový svar např. Značení ISO DŮLEŽITÉ Svařované a pájené spoje Označování na výkresech - udává se ( s označením!) buď a nebo z D) Svary děrové a žlábkové (nevhodné pro dynamické zatížení) L délka dílčích svaru e rozteč dílčích svarů Druhy dle plynulosti svaru A) Svary průběžné - pro nádoby apod. B) Svary přerušované - v ostatních případech méně materiálu, nižší pracnost 14

15 POTŘEBNÉ SPOJOVANÉ A PŘÍDAVNÉ MATERIÁLY A) Spojované materiály Základní pravidlo: Používat jen materiály se zaručenou nebo podmíněně zaručenou svařitelností (uvedeno v normách jakosti ocelí (materiálové listy) ČSN ). Stupně svařitelnosti zaručená (vždy) 1a pouze t > 0 C i dynamicky namáhané svary zaručeně podmíněná 1b za urč. podm. zaruč. staticky namáhané svary dobrá 2 nezaručuje, ale lze podřadné svary obtížná 3 nevyhovující svary nedoporučuje se 15

16 Poznámky k jednotlivým druhům materiálů: obecně pro oceli: pro svař. el. obloukem C 0,2%, P,S 0,1% oceli tříd : spec. druhy se zaruč svařit. (v tab.) kalitelné oceli : obtížná svař. (musí se předehřívat) oceli na odlitky (vyšší C): obtížná svař. (vznik trhlin) šedá litina (vyšší C): obtížná svař. (předehř. na 650 C) temper litiny (422530,35,40): dobrá svař. neželezné kovy : obtížná svař. (vys. tep. vodivost (mědi, bronzi, mosazi) a nízká teplota tavení) B) Přídavné materiály Druhy (podle tvaru a úpravy) obalené elektrody: pro ruční obloukové svařování podle druhu svař. materiálu podle druhu obalu (zásaditý, kyselý,...) podle průměru: (1,6 8) a délky: ( ) holé dráty: pro svař. bez přístupu vzduchu (pod tavidlem nebo v ochranném plynu) podle druhu svař. materiálu podle průměru : (1,6 5) v metrových délkách tyčinky podle průměru : (5 20) POTŘEBNÉ 16

17 K INFORMACI Příklady provedení: 17

18 K INFORMACI Příklady provedení: 18

19 POTŘEBNÉ Vlastnosti (reflektované vlastnosti) UŽITNÉ CHARAKTERISTIKY VLASTNOSTÍ Provoz, údržba, opravy Přenos všech druhů zatížení. Nerozebíratelnost. Spolehlivost ovlivněna náchylností na vnitřní pnutí a vrubové účinky. Výroba, montáž Značná náročnost na provedení. Umožnění výroby i velkých strojů i jejich částí (co nelze pomocí odlitků a výkovků). ČASOVÉ CHARAKTERISTIKY VLASTNOSTÍ Rychlost procesů Relativně rychlý návrh i výroba (zhotovení). U složitějších výrobků nutné žíhání nebo "stárnutí" pro odstranění vnitřních pnutí (lze i pomocí vibrací), což výrobní čas prodlužuje. 19

20 POTŘEBNÉ NÁKLADOVÉ CHARAKTERISTIKY VLASTNOSTÍ Hospodárnost procesů V kusové výrobě levnější než odlitky, výkovky apod. (úspora materiálu a nižší pracnost), avšak odstraňování vnitřních pnutí u složitějších svařenců náklady zvyšuje. Provozní náklady nulové, pokud není na závadu nerozebíratelnost spojení. Značné náklady na "demontáž" (pálení plemenem, apod.). 20

21 4.2.4 Poznatky pro návrh a hodnocení (tj. pro docílení požadovaných a predikci posuzovaných vlastností) POTŘEBNÉ Uvažovány jsou pouze nejběžnější tupé a koutové svary. SOUHRNNÉ POZNATKY K ÚNOSNOSTI A PEVNOSTI Statické namáhání Součinitel bezpečnosti (příp. dovolené namáhání) nutné upravit: kde: σ Dsv = c sv. σ D, příp. τ Dsv = c sv. τ D = c sv. c α. σ D c α = 0,6 (dle HMH), příp. 0,5 (dle τ max ) c sv - dle druhu a namáhání svaru: Svar Směr napětí k délce svaru Způsob namáhání c sv označení z literatury orientačně Tupý tah c Tt 0,85 1 0,85 tlak c Td 1,0 1,0 smyk c Ts 1,15 1,15 Koutový (vždy smyk) smyk c Ks 1,25 1,66 1,15 ΙΙ smyk c Ks ΙΙ 1,08 1,50 1,15 21

22 Poznámky: DŮLEŽITÉ Pozor, σ D vždy pro materiál(y) spojovaných částí! Pozor, v literatuře někdy spojovány (zbytečně a nelogicky) c sv a c α do jediného součinitele c = c sv. c α, což vede k nepřehlednému počtu variant rozdílných hodnot součinů Dynamické namáhání Značný vrubový účinek: únavové jevy již při cyklů N oproti strojním částem bez svarů (viz odst 4.2): N svař. N statické zatížení < cyklů < cyklů dynamické zatížení, časová pevnost > cyklů > cyklů dynamické zatížení, trvalá pevnost > cyklů > cyklů citlivost na rázové zatížení: F = F st + ϕ. F a, příp. M = M st + ϕ. M a kde: ϕ dáno typem zatížení

23 POTŘEBNÉ Snižování deformací a vnitřních pnutí Příčiny: Smršťování roztaveného kovu + nestejnoměrné ohřátí vnitřní pnutí a deformace. Způsoby: Konstrukčně: počet svarů minimální svary souměrně ke směru působící síly svary nehromadit (rohy) velké svařence skládat z menších 23

24 POTŘEBNÉ Úpravou svaru: min. délky a průřezy předepsat pořadí zhotovení a směr svarů Mech. úpravami: díly před svařováním ustavit v opačném smyslu oproti deformacím po svaření Po vyrobení: žíháním, vibracemi, stárnutím 24

25 POTŘEBNÉ Zkoušení a vady svarů Důvody zkoušení: Svary - značná závislost na zručnosti a svědomitosti svářeče. Způsoby zkoušení: 1. příprava hodnocení svařitelnosti materiálu, vhodnost elektrod, kvalifikace svářečů, stav zařízení. 2. při svařování hodnocení dodržování technolog. postupu, někdy dokonce zkušební svařování zkušebních desek, z nichž se pak vyříznou zkušební tyče. 3. po svaření zkoušení vnější prohlídkou, navrtáváním, magneticky, rentgenem, ultrazvukem. Druhy vad: povrchové vnitřní 25

26 4.2.4 I TUPÉ SVARY MASTER STAVEBNÍ STRUKTURY (zjednodušeně pro všechna provedení a druhy tupých svarů T ) DŮLEŽITÉ σ Dsv = c Tt. σ D ( tah ) σ Dsv = c Tt. σ D ( tah ) * τ Dsv = c TS. τ D ( smyk ) Poznámky: Druhá varianta * je možná jen při součastném (paralelním) příčném zatěžováním obou svařených desek 26

27 ÚNOSNOST A PEVNOST (pro typické případy) DŮLEŽITÉ A) Tupý svar mezi dvěma deskami v jedné rovině Zatížení od F - tah : síla F F σ 1 = = σ Dsv = c Tt. σ S t. l plocha kde přesněji: l (ef) = l (skut) 2 m ; ( m t ) D F σ DDD t l t l F l σ DDD F t σ DDD 27

28 Zatížení od F T - smyk (síly působí soumezně na pravou a levou desku): F S ohybový moment síla F t. l T T τ Dsv = = τ Dsv = c. Ts plocha kde v případě smyku za ohybu přesněji: τ Dsv (max) = α. t. l Zatížení od M o1 - ohyb: průřezový modul pro ohyb F T ( zde pro obdélníkový profil α = ) M o1 M o1 6. M o1 σ 2 = = σ Dsv ctt. σ W 1 = o 2 t. l t. l 2 = 1 6 Zatížení od M o2 - ohyb : M o2 M o2 6. M o2 σ 2 = = Dsv ctt W 1 = σ. σ o l. t l. t 2 = Současné zatížení od F, F T, M o1 a M o2 : σ σ + σ + σ red ( HMH ) = c 3 Tt normálová složka napětí τ D 2 + D D τ s c Ts 2 smyková složka napětí 3 2 σ D F T τ DDD t l t l F T l τ DDD F T t τ DDD M oo σ DDD t l 2 l t 6 M oo 6 t σ DDD 6 M oo l 2 σ DDD M oo σ DDD l t 2 l t 6 6 M oo t 2 σ DDD 6 M oo l σ DDD DŮLEŽITÉ 28

29 Zatížení od M t - krut : kde: krouticí moment τ M t τ Dsv cts τ γ. t. l. max = = 2 průřezový modul pro krut γ = 0,2 0,3 pro l = (1 ) t D M t τ DDD γ l t 2 l t M t t 2 γ τ DDD M t l γ τ DDD DŮLEŽITÉ B) Tupý svar mezi dvěma deskami v jedné rovině Zatížení od M o - ohyb : ohybový moment M o M o 6. M o σ o = = Dsv ctt W 1 = σ. σ o 2. t. l t. l 2 = 6 průřezový modul pro ohyb M o σ DDD t l 2 6 D l t 6 M o t σ DDD 6 M o l 2 σ DDD 29

30 4.2.4 II KOUTOVÉ SVARY MASTER STAVEBNÍ STRUKTURY (zjednodušeně pro všechna provedení a druhy tupých svarů - T) A) čelní koutový svar mezi dvěma rovnoběžnými deskami (zatížený vůči délce svaru) DŮLEŽITÉ τ Dsv = c Ks. τ D B) boční koutový svar mezi dvěma rovnoběžnými deskami (zatížení vůči délce svaru) τ Dsv = c Ks. τ D 30

31 POTŘEBNÉ Účinná délka: l = l (SKUT) 2u, u a (doporučeno: 5 a < l < 70 a) Účinná tloušťka: a cos(45 ). z 0,7. z 31

32 POTŘEBNÉ Napětí v koutovém svaru se určuje v účinném průřezu, který se sklápí do roviny, v níž smykové napětí τ přenese dané zatížení: α τ smyková složka (uvažuje se pouze tato složka, neboť pevnost ve smyku je menší) σ složka normálová (při výpočtech se uvažuje přenos všeho zatížení jen prostřednictvím τ) σ v skutečné výsledné napětí (vzhledem k neuvažování σ se ve výpočtech neprojeví) α konstanta transformace tečného napětí τ na normálové σ dle hypotéz pevnosti 32

33 DŮLEŽITÉ ÚNOSNOST A PEVNOST (pro typické případy) A) "Čelní" koutový svar mezi dvěma rovnoběžnými deskami Zatížení od síly F - smyk: síla F τ = τ Dsv = c TS. τ a. l plocha D F τ DDD a l a l F l τ DDD F a τ DDD B) "Boční" koutový svar mezi dvěma rovnoběžnými deskami Zatížení od síly F - smyk: síla F τ = τ = c Dsv a l Ts. τ 2. D plocha 33

34 C) Koutový svar mezi dvěma kolmými deskami DŮLEŽITÉ Zatížení od síly F 1 - smyk: síla F1 F1 τ 1 = = τ Dsv = c TS. τ S 2. a. l plocha D F 1 τ DDD 2 a l a l F 1 2 l τ DDD F 1 2 a τ DDD Zatížení od momentu M o - smyk!: moment M o M o τ = = τ Dsv = cts. τ W 1 o a. l 6 průřezový modul pro ohyb D M o τ DDD a l 2 3 l a 3 M o a σ DDD 3 M o l 2 σ DDD 34

35 DŮLEŽITÉ Zatížení od síly F 2 : - smyk od síly F 2 : τ S = F S 2 = síla F2 2. a. l plocha F 2 = τ s 2 a l a = l = F 2 2 l τ s F 2 2 a τ s - smyk (! ) od momentu F 2. e : τ 3 F2. e = W o F2. e = a. l 6 - výsledné smykové napětí (vektorový/tenzorový součet!): síla moment rameno 2 průřezový modul pro ohyb 3. F2. e = 2 a. l F 2 = τ 3 a l 2 3 e e = τ 3 a l 2 3 F 2 a = 3 e F 2 l 2 τ 3 l = 3 e F 2 a τ 3 τ v = τ S c Ks 2 + τ c 3 Ks 2 τ D smykové napětí od síly F 2 smykové napětí od momentu F 2 e 35

36 DŮLEŽITÉ D) Koutové svary kolem libovolných profilů (I, U apod.) Řeší se analogicky pomocí výpočtu I apod., vztaženo ale na smyk! Poznámky: Při návrhu svar. spoje obvykle: { F i, M i } (max) = c dyn. { F i, M i } tvary, rozměry,... Při hodnocení svar. spoje obvykle: bezpečnost { F i, M i } (max), tvary, rozměry,... Orientačně lze uvažovat c dyn { 1(stat), 2(dyn) } 36

37 POTŘEBNÉ 4.3 Spoje pájkou (pájené spoje) Charakteristika (konstrukční znakové vlastnosti - znaky) Pevná (tj. nepohyblivá) nerozebíratelná spojení dvou (zpravidla) kovových částí pomocí kovu, který je při spojování roztaven a difúzí přilne ke spojovaným částem, aniž by se zpravidla roztavily. Pájené spoje se využívají v řadě průmyslových odvětví (přesná mechanika, zlatnictví, instalatérství, konzervárenství, stavba vozidel, apod.) Stavební struktura (definiční konstrukční vlastnosti) ZPŮSOBY VÝROBY (ZHOTOVENÍ) Podle teploty tavení (vždy menší než teplota tavení spoj. částí) měkkým pájením (do 450 C) tvrdým pájením (nad 450 C) Příprava kovově čistého povrchu mechanicky (oškrabání, kartáčování) ultrazvukem chemicky (působením tavidla) 37

38 K INFORMACI Ohřátí na potřebnou teplotu místně (el. pájedlem, páj. lampou, hořákem, elektricky odporově nebo vysokofrekvenčně, apod.) celkově (v peci ochrannou atmosférou, vysokofrekvenčně ve vakuu, ponořením do taveniny solí, roztavenou pájkou) SPOJOVANÉ MATERIÁLY, PÁJKY A TAVIDLA A) Měkké pájení Spojované materiály: měď, zinek, ocel, olovo a jejich slitiny (norm.) šedá litina, hliník, sklo, kovokeramické slitiny (spec.) Pájky: (ČSN ) cínové zvláštní Tavidla: pryskyřice, lůj, stearin, kalafuna (nedostačující na oxidy) chloridy (způsobují však korozi) 38

39 B) Tvrdé pájení Spojované materiály: ocel, šedá litiny měď, nikl a jejich slitiny Pájky: mosazné (ČSN ) stříbrné (ČSN ) na hliník (ČSN ) Tavidla: (ČSN ) borax, kyselina boritá chloridy, soda, potaš, kysličník křemičitý K INFORMACI TVARY PÁJENÝCH SPOJŮ Základní případy: natupo se šikmou plochou s vyhnutým plechem s přeplátováním se stykovým členem 39

40 K INFORMACI Pro ploché spoje Pro trubkové spoje 40

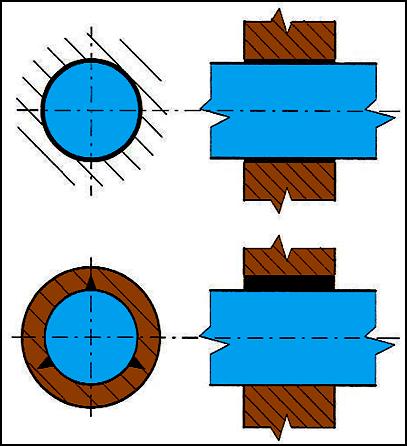

41 K INFORMACI Příklady spojení dna nízkotlakých nádrží: Příklad spojení náboje s hřídelem (s opatřením proti vzniku excentricity). 41

42 K INFORMACI Příklad spojení náboje s hřídelem (s opatřením proti vzniku excentricity). 42

43 POTŘEBNÉ Vlastnosti (reflektované vlastnosti) UŽITNÉ CHARAKTERISTIKY VLASTNOSTÍ Provoz, údržba, opravy Přenos všech druhů relativně malých zatížení, nejvhodněji při namáhání smykem. Měkké pájení zejména pro spoje, kde je žádána těsnost, příp. vodivost při nepříliš velké pevnosti spoje a tam, kde nelze materiály ohřívat na vyšší teploty. Tvrdé pájení zejména je-li žádána vyšší pevnost, houževnatost, odolnost proti únavě a korozi za vyšších teplot než při měkkém pájení. S použitím tepla možné opravovat. Výroba, montáž Značná náročnost na provedení (očištění povrchů, malá a rovnoměrná spára, rovnoměrná prohřátí na potřebnou teplotu). Ostatní hlediska Odmašťovadla a tavidla mohou být hygienicky a alergicky nevhodná Prakticky nemožná recyklace 43

44 POTŘEBNÉ ČASOVÉ CHARAKTERISTIKY VLASTNOSTÍ Rychlost procesů Relativně rychlý návrh i výroba (zhotovení) NÁKLADOVÉ CHARAKTERISTIKY VLASTNOSTÍ Hospodárnost procesů Relativně levné při malých sériích. Provozní náklady nulové, pokud není na závadu nerozebíratelnost spojení. Znehodnocení pájek při likvidaci. 44

45 POTŘEBNÉ Poznatky pro návrh a hodnocení (tj. pro docílení požadovaných a predikci posuzovaných vlastností) ÚNOSNOST A PEVNOST Pro tvary, rozměry a zatížení (stykové spáry) jsou hlavní orgánová struktura i příslušné vztahy shodné jako u analogických řezů součástí: tah od F: smyk od F s : plocha síla F F σ t = = σ S b. s plocha D F σ D b s b s F s σ D F b σ D F síla F S S τ t = = τ D SS b. lst plocha F S τ D b l ss b l ss F S l ss τ D F b τ D 45

46 POTŘEBNÉ smyk (pouze) od F a : síla τ t = F S a S Fa = πdl st τ D plocha F a τ D π d l ss d l ss F S π l ss τ D F π d τ D smyk (pouze) od M t : τ F síla M d 2 O t t = = = 2 SO π d lst π d lst t 2M τ D M t τ D π d 2 l ss 2 d 2 M t π l ss τ D plocha l ss 2 M t π d 2 τ D 46

47 POTŘEBNÉ Bezpečnost se vztahuje k mezi pevnosti spoje: σ τ max max σ τ D D napětí na mezi pevnosti σ = s τ = s Pt P Pt P bezpečnost S p = σ PP σ D S p = τ PP τ D kde: s p (3 4) (o 0,5 více než u oceli ) kde orientačně: Druh σ Pt [MPa] τ Pt [MPa] pájka měkká a spoj. Cu mater. tah nevhodný ~ 30 pájka tvrdá a spoj. ocel. mater. ~ 250 ~ 150 Na pevnost spoje má značný vliv tloušťka spáry ve spoji max. pevnost pro: s sp 0,2 mm. 47

48 POTŘEBNÉ Poznámky: Při návrhu páj. spoje obvykle: { F i, M i } (max) = c dyn. { F i, M i } tvary, rozměry,... Při hodnocení páj. spoje obvykle: bezpečnost { F i, M i } (max), tvary, rozměry,... Orientačně lze uvažovat c dyn { 1(stat), 2(dyn) } 48

49 4.4 Spoje lepidlem (lepené spoje) POTŘEBNÉ Charakteristika (konstrukční znakové vlastnosti - znaky) Pevná (tj. nepohyblivá) spojení pomocí přídavného tekutého materiálu (lepidla), který při tuhnutí přilne adhezí (v tenké vrstvě okolo 0,1 mm) ke spojovaným částem. Lepené spoje se využívají zejména tam, kde nevyhovují nebo nejsou možné klasické způsoby spojení. S výhodou se využívají též při opravách strojů Stavební struktura (definiční konstrukční vlastnosti) ZPŮSOBY VÝROBY (ZHOTOVENÍ) Podle teploty a tlaku potřebných pro ztuhnutí lepidla: při normální teplotě okolo 20 C při zvýšené teplotě C při vysoké teplotě okolo 200 C při vysoké teplotě okolo 200 C a při tlaku Příprava čistého povrchu: mechanicky chemicky od nečistot, tuků, oxidů. 49

50 K INFORMACI SPOJOVANÉ MATERIÁLY A LEPIDLA Spojované materiály Druhy: Kovové: v letectví i všeob. strojírenství pro spojování plechů, nádrží, rámů potrubí, nábojů na hřídeli, ap. Nekovové: ve všech oblastech pro spojování částí ze dřeva, PVC, keramiky, termosetů, skla, ap. Lepidla (orientačně) Druh teplota tuhnutí tlak při tuhnutí pevnost τ Pt [MPa] Polyester norm. ne až 20 Polyvinylacetát norm. zvýš. ne až 30 Epoxid. Pryskyřice norm. zvýš. ne až 30 Syntetický kaučuk zvýš. vysoká ano až 30 Fenolové pryskyřice zvýš. vysoká ano až 30 Fenolformaldehyd zvýš. - vysoká ano až 30 50

51 K INFORMACI Volba: druh a rozměry spojovaných materiálů. způsob (tah, smyk, ohyb) a druh (stat., dyn.) zatížení. provozní teplota a chem. vlivy prostředí. TVARY LEPENÝCH SPOJŮ Základní případy: natupo : se šikmou plochou : s přeplátováním : se stykovými členy : s úpravami ploch : nevhodné lepší vhodné vhodné velmi dobré, ale drahé 51

52 K INFORMACI pro ploché spoje: pro trubkové spoje: 52

53 K INFORMACI pro tyče: pro tlustší plechy: 53

54 POTŘEBNÉ Vlastnosti (reflektované vlastnosti) UŽITNÉ CHARAKTERISTIKY VLASTNOSTÍ Provoz, údržba, opravy Vhodnost pro přenos relativně malých zatížení při namáhání smykem, přičemž je zajištěna (u dostatečně tuhých spojovaných částí) vysoká rovnoměrnost rozdělení zatížení. (v porovnání s nýtovanými, příp. svařovanými spoji). Vhodnost pro spoje vyžadující těsnost. Vhodnost pro spoje vyžadující elektrickou izolaci. Vhodnost pro spoje vyžadující útlum chvění a hluku. Nevhodnost pro normálná a dynamická zatížení. Nevhodnost pro vyšší provozní teploty. Nevhodnost do agresivního prostředí. Nevyžadují údržbu, avšak nelze je demontovat. 54

55 POTŘEBNÉ Výroba, montáž Vhodnost pro spojování materiálů, které nelze ohřívat. Vhodnost pro spojování nesvařitelných materiálů. Vhodnost pro spojování tenkých plechů, které nelze nýtovat ani svařovat. Vhodnost pro spojování materiálů zcela odlišných vlastností. Jednoduchost výroby připojovacích tvarů na součástech. Relativní náročnost na přípravu (očištění povrchů). Při lepení za tepla a tlaku náročnost na potřebné technické prostředky. Ostatní hlediska Odmašťovadla a lepidla mohou být hygienicky a ekologicky nevhodná. Prakticky nemožná recyklace. 55

56 POTŘEBNÉ ČASOVÉ CHARAKTERISTIKY VLASTNOSTÍ Rychlost procesů Rychlý návrh. Jednoduchá stavební struktura zrychluje výrobu spojovaných částí. Doba tuhnutí může prodlužovat dobu výroby (od několika vteřin do několika hodin). NÁKLADOVÉ CHARAKTERISTIKY VLASTNOSTÍ Hospodárnost procesů Jednoduchá stavební struktura snižuje náklady na pracnost a materiál. Případné speciální technické prostředky pro vytvrzování za tepla vyžaduje přídavné náklady. Provozní náklady nulové, pokud není na závadu nerozebíratelnost spojení. 56

57 POTŘEBNÉ Poznatky pro návrh a hodnocení (tj. pro docílení požadovaných a predikci posuzovaných vlastností) ÚNOSNOST A PEVNOST Pro tvary, rozměry a zatížení (stykové spáry) jsou hlavní orgánová struktura i příslušné vztahy shodné jako u analogických řezů součástí. Bezpečnost (lze přenášet pouze smykové napětí) se vztahuje oproti mezi pevnosti spoje: kde: τ τ max τ D = s napětí na mezi pevnosti Pt P bezpečnost s p (3 4) (o 0,5 více než u oceli a litiny) (τ Pt orientačně: v odst. SPOJOVANÉ MATERIÁLY A LEPIDLA) S p = τ PP τ D Rozměry lepené stykové plochy se navrhují tak, aby spoj měl shodnou únosnost jako připojované průřezy spojovaných částí. Na pevnost spoje má značný vliv tloušťka spáry ve spoji - doporučováno: s sp 0,1 mm. 57

58 POTŘEBNÉ Poznámky: Při návrhu lep. spoje obvykle: { F i, M i } (max) = c dyn. { F i, M i } tvary, rozměry,... Při hodnocení lep. spoje obvykle: bezpečnost { F i, M i } (max), tvary, rozměry,... Orientačně lze uvažovat c dyn { 1(stat), 2(dyn) } 58
