Victory. Nová řada WIDIA Victory Sorty pro soustružení a nové geometrie

Transkript

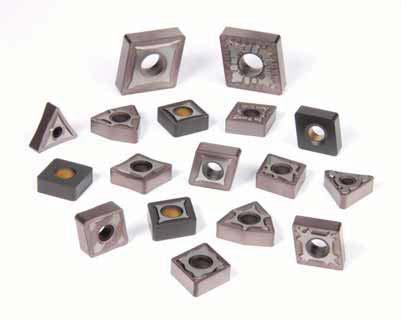

1 Nová řada WIDIA Victory Sorty pro soustružení a nové geometrie Speciálně vyvinuté vícevrstvé povlaky pro použití při vysokých řezných rychlostech od dokončování až po hrubování. Nové geometrie zlepšují utváření třísek pro delší životnost nástroje a vyšší jakost povrchu. Victory Kratší výrobní časy možnost vyšších rychlostí a posuvů. Dlouhá životnost nástroje nový vícevrstvý povlak poskytuje lepší ochranu proti opotřebení. Osvědčené lůžko břitové destičky hladký a bezpečný povrch lůžka. Nový fialový povlak usnadňuje detekci opotřebení na hřbetu. Úprava po povlakování Zlepšuje pevnost hrany. Dlouhá předvídatelná životnost nástroje. Snižuje vrubové opotřebení. Široké možnosti použití. Vyšší houževnatost řezné hrany ladší vnější povrch pro snížení řezných sil, tření a tvorbě nárůstků. Broušení po povlakování Bezpečná dosedací plocha. Systém značení nové geometrie T-CVD/CVD TiN-TiCN-AI ZrCN Vrstva Alpha alumina Zaručuje integritu povlaku při vyšších řezných rychlostech. Vyšší produktivita a spolehlivost při vysokých řezných teplotách. D2

2 odolnost proti opotřebení Sorty WP pro oceli Tři sorty a 11 geometrií pro hrubovací až dokončovací operace. Pro vyšší produktivitu zvyšte řeznou rychlost a/nebo posuv na zub. houževnatost odolnost proti opotřebení Sorty W nerezové oceli Tři sorty a 11 geometrií pro hrubovací až dokončovací operace. Velmi dobrá vyváženost mezi odolností proti otěru a houževnatostí pro zajištění dlouhé předvídatelné životnosti. houževnatost odolnost proti opotřebení Sorty WK pro litiny Dvě sorty pro všechny vaše soustružnické aplikace s litinami. Zvyšte řeznou rychlost a/nebo posuv až o 30% oproti obdobným konkurenčním sortám. houževnatost odolnost proti opotřebení Sorty WS pro žáruvzdorné slitiny Dvě sorty pro hrubovací a dokončovací soustružnické operace. Velmi dobrá odolnost proti otěru a delší životnost. houževnatost D3

3 Sorty a jejich popis Povlaky umožňují použití za vysokých řezných rychlostí a jsou určeny pro dokončování a lehké hrubování. P K N S Ocel Nerezová ocel Litina Neželezné materiály Žáruvzdorné slitiny Tvrzené materiály odolnost proti opotřebení houževnatost Povlak Popis sorty P Povlakovaný karbid. T-CVD/CVD TiN-TiCN-Al2O3-ZrCN. Dobrý kompromis mezi odolností proti otěru a houževnatostí. Lehké a střední obrábění. Pro oceli. C-P15 Povlakovaný karbid. T-CVD/CVD TiN-TiCN-Al2O3-ZrCN. Dobrá houževnatost. Střední a těžké obrábění. Pro oceli. P C-P25 P Povlakovaný karbid. T-CVD/CVD TiN-TiCN-Al2O3-ZrCN. Nejlepší řešení na všech hrubovacích a těžkých hrubovacích operacích, za mokra, za sucha stejně jako při přerušovaných a nepřerušovaných řezech. C-P35 Povlakovaný karbid. T-CVD/CVD TiN-TiCN-Al2O3-ZrCN. Vysoká úroveň odolnosti proti otěru a dobrá odolnost proti vrubovému opotřebení zaručuje dlouhou životnost při dokončování až středním soustružení. C-15 Sorta Povlakovaný karbid. T-CVD/CVD TiN-TiCN-Al2O3-ZrCN. Dobrý kompromis mezi odolností proti otěru a houževnatostí. Lehké a střední obrábění. Pro austenitické oceli řady AISI. C-25 Povlakovaný karbid. T-CVD/CVD TiN-TiCN-Al2O3-ZrCN. Dobrá vyváženost pevnosti a odolnosti proti opotřebení. Pro střední obrábění až hrubování s lehce i těžce přerušovanými řezy. C-35 Povlakovaný karbid. T-CVD/CVD TiN-TiCN-Al2O3. Vyšší odolnost proti otěru s delší životností při vysokých řezných rychlostech. Vyšší odolnost řezné hrany proti vrubovému opotřebení při přerušovaných řezech. K C-K05 Povlakovaný karbid. T-CVD/CVD TiN-TiCN-Al2O3. Lehké a střední obrábění. Pro litiny. K C-K20 C-S10 Povlakovaný karbid. PVD TiAlN vícevrstvý nano povlak. Lehké obrábění. Pro obrábění těžko obrobitelných slitin a nerezových ocelí. S C-S25 Povlakovaný karbid. PVD TiAlN vícevrstvý nano povlak. Lehké a střední obrábění. Pro obrábění těžko obrobitelných slitin a nerezových ocelí. S D4

4 Geometrie s utvařečem Negativní břitové destičky..a 16,0 FW 16,0 Geometrie bez utvařeče pro obrábění litin. Pro dokončování až hrubování. K hloubka řezu (mm) a p 8,0 4,0 2,0 1,0 0,5 0,1 0,2 0,4 0,8 velikost posuvu (mm) f n 1,6 Geometrie Wiper pro dokončování v případě, že je zapotřebí dosáhnout dobrého opracování povrchu při vysokých posuvech. První volba pro vysoce výkonné dokončování. K hloubka řezu (mm) a p 8,0 4,0 2,0 1,0 0,5 0,1 0,2 0,4 0,8 velikost posuvu (mm) f n 1,6.NP Střední obrábění houževnatých materiálů, jako jsou slitiny chromu a niklu. inimální ulpívání materiálu na břitové destičce. S hloubka řezu (mm) a p 16,0 8,0 4,0 2,0 1,0 0,5 0,1 0,2 0,4 0,8 velikost posuvu (mm) f n 1,6 L Dokončování až střední obrábění s negativní geometrií a stabilní řeznou hranou. 16,0 P 8,0 K hloubka řezu (mm) a p 4,0 2,0 1,0 0,5 0,1 0,2 0,4 velikost posuvu (mm) 0,8 f n 1,6 CT Určené pro vnější kopírování. Dosahují dobrého utváření třísek díky výjimečnému rozložení řezu, kde ostatní sorty vytvářejí dlouhé třísky. hloubka řezu (mm) a p 16,0 8,0 4,0 2,0 1,0 0,5 0,1 0,2 0,4 0,8 velikost posuvu (mm) f n 1,6 R Střední obrábění až lehké hrubování ocelí, těžce obrobitelných slitin titanu a slitin hliníku. 16,0 P 8,0 4,0 hloubka řezu (mm) a p 2,0 1,0 0,5 0,1 0,2 0,4 0,8 velikost posuvu (mm) f n 1,6 FF Pro dokončování, zajišťují hladké a přesné povrchy. Velmi dobré utváření třísek zejména při malých hloubkách řezu. 16,0 P 8,0 4,0 K hloubka řezu (mm) a p 2,0 1,0 0,5 0,1 0,2 0,4 0,8 velikost posuvu (mm) f n 1,6 W Geometrie Wiper pro lehké až střední soustružení za vysokých posuvů. Dvojnásobný posuv oproti břitovým destičkám se stejným rohovým rádiusem při dosažení stejné jakosti povrchu. K hloubka řezu (mm) a p 16,0 8,0 4,0 2,0 1,0 0,5 0,1 0,2 0,4 0,8 velikost posuvu (mm) f n 1,6 D5

5 Geometrie s utvařečem Negativní břitové destičky R Pro střední soustružení až hrubování. Výjimečné utváření třísky. Vysoká pevnost řezné hrany vhodná pro přerušované řezy, výkovky nebo obrobky s okujemi. Vhodné pro všechny druhy litin jako jsou šedé, temperované nebo tvárné. 16,0 P 8,0 4,0 K hloubka řezu (mm) a p 2,0 1,0 0,5 0,1 0,2 0,4 velikost posuvu (mm) 0,8 f n 1,6 U Pro střední soustružení. Utvařeč třísek s malým řezným odporem. Vhodný pro aplikace s různou sílou třísky, jako je tvarové nebo kopírovací soustružení. Dobrá rozměrová přesnost. Pro náročné obrábění měkkých a nerezových ocelí. hloubka řezu (mm) a p 16,0 8,0 4,0 2,0 1,0 0,5 0,1 0,2 0,4 velikost posuvu (mm) 0,8 f n 1,6 UF Dokončování s pozitivní geometrií pro nižší řezné síly a vynikající jakost obrobeného povrchu. hloubka řezu (mm) a p 16,0 8,0 4,0 2,0 1,0 0,5 0,1 0,2 0,4 velikost posuvu (mm) 0,8 f n 1,6 UR rubovací geometrie s dobrým utvářením třísek a lepším přívodem chladicí kapaliny zajišťuje delší životnost nástroje. Pozitivní geometrie snižuje řezné síly a zlepšuje odolnost proti vrubovému opotřebení. Zvláště vhodné pro nerezové oceli a snadné obrábění ocelí. P K hloubka řezu (mm) a p 16,0 8,0 4,0 2,0 1,0 0,5 0,1 0,2 0,4 velikost posuvu (mm) 0,8 f n 1,6 Pozitivní břitové destičky FP Dokončování až střední soustružení s optimálním utvářením třísky pro různé podmínky obrábění nebo materiály obrobků. 16,0 P 8,0 4,0 K hloubka řezu (mm) a p 2,0 1,0 0,5 0,1 0,2 0,4 velikost posuvu (mm) 0,8 f n 1,6 P Střední obrábění až hrubování s nižšími řeznými silami a lepším utvářením třísek při vysokých hodnotách posuvů. Vhodné pro aplikace s vysokými úběry materiálu a vyvrtávací aplikace. 16,0 P 8,0 4,0 K hloubka řezu (mm) a p 2,0 1,0 0,5 0,1 0,2 0,4 velikost posuvu (mm) 0,8 f n 1,6 D6

6 Na našich webových stránkách Rychlá, bezplatná a snadná registrace Zaregistrujte se na a získejte přístup k plným možnostem našich stránek. Najdete zde i svého nejbližšího autorizovaného distributora WIDIA WIDIA Products Group nabízí produkty a služby nejvyšší úrovně po celém světě. Naši distributoři nás znají, a co více, znají vás. Vědí lépe než kdokoli jiný v našem oboru jak uplatnit globální výhody WIDIA ve vašem podnikání, ve vašem regionu a ve vaší výrobě. Kontaktujte nás Naši zákazníci jsou pro nás důležití. Chceme vám poskytnou nejlepší zákaznickou podporu v oboru. Pokud máte připomínku nebo otázku, prosím pošlete nám ji. Na každou poptávku odpovíme do 24 hodin. Produkty WIDIA WIDIA nabízí vysoce výkonné nástroje podle vašeho přání ať jsou vašimi operacemi soustružení, frézování nebo vrtání. Nabízíme standardní i speciální řešení pro celou oblast všeobecného strojírenství. D7

7 Systém katalogových čísel Jak funguje systém katalogových čísel? Každý znak v katalogovém čísle představuje určitou vlastnost produktu. Použijte následující sloupce a příslušné obrázky k snadné identifikaci. WIDIA Victory Carbide Inserts first choice alternate choice CNG-UR ISO catalogue number mm mm mm mm mm CNG120404UR 12,70 12,90 4,76 0,4 5,16 CNG120408UR 12,70 12,90 4,76 0,8 5,16 CNG120408UR CNG120412UR 12,70 12,90 4,76 1,2 5,16 C N G 12 Tvar břitové destičky Úhel hřbetu Třída přesnosti Vlastnosti břitových destiček Velikost Šestihranná 120 O Osmihranná 135 P Pětihranná 108 R Oblý S Čtvercová 90 T C D E V Trojúhelníková 60 Kosodélník A B C D E F G Tolerance jsou uvedeny před úpravou řezné hrany a povlakováním Rε Rε Rε D = Teoretický průměr vepsané kružnice břitové destičky S = Tloušťka B = Viz. údaje níže Speciální konstrukce Označení délky metrické řezné hrany je L10 D mm C D R S T V W 3,97 S , S3 5, , , , , , , , , , , , , , , , , , , , ,00 32 W Trigon 80 s rozšířenými úhly v rozích N Třída přesnosti Tolerance D Tolerance B Tolerance S C ±0,025 ±0,013 ±0,025 L Čtvercové 90 P ±0,013 ±0,013 ±0,025 E ±0,025 ±0,025 ±0,025 G ±0,025 ±0,025 ±0,13 A B N/K Rovnoběžníková O Uvedeno pro jiné úhly hřbetu, pokud je zapotřebí popis. Viz. hodnota ve sloupci velikost ±0,13 U Viz. hodnota ve sloupci velikost ±0,13 D8

8 Systém katalogových čísel WIDIA Victory Carbide Inserts Při použití tohoto jednoduchého průvodce snadno vyhledáte potřebný nástroj pro vaši aplikaci. first choice alternate choice CNG-UR ISO catalogue number mm mm mm mm mm CNG120404UR 12,70 12,90 4,76 0,4 5,16 CNG120408UR 12,70 12,90 4,76 0,8 5,16 CNG120408UR CNG120412UR 12,70 12,90 4,76 1,2 5,16 04 Tloušťka S 08 Rohový rádius Rε Provedení břitové destičky (volitelné) Řezná hrana (volitelné) UR Utvařeč třísek (volitelné) symbol tloušťka mm mm 0,79 T0 1, ,59 T1 1, , ,18 T3 3, , , , , , , ,70 rohový symbol rádius mm mm X0 0, ,1 02 0,2 04 0,4 08 0,8 12 1,2 16 1,6 20 2,0 24 2,4 28 2,8 32 3, kruhové destička R = Pravostranné L = Levostranné N = Neutrální L N R F Ostrá Zaoblená Sražená Sražená a zaoblená S dvojitým sražením Dvojitá sražená a zaoblená 13 Pro lehké obrábění FP Dokončovací pozitivní W Střední obrábění s Wiper U Univerzální střední obrábění železničních kol FW Dokončovací Wiper R Těžké hrubování UR Univerzální hrubovací CT Kopírovací soustružení L Přesné střední obrábění T Negativní fazetka.np Středně ostrá hrana FF Přesné dokončování R Střední hrubování UF Univerzální dokončovací D9

9 Řezné rychlosti a posuvy Negativní břitové destičky etrické DIN ISO 513 VDI 3323 A Dokončování (ap x f = 1 x 0,10) B Střední obrábění (ap x f = 2 x 0,20) C rubování (ap x f = 4 x 0,25) D Těžké hrubování (ap x f = 6 x 0,60) ateriálová skupina min Start max min Start max min Start max min Start max min Start max min Start max min Start max P K S Geometrie FF L L UR R UR R R R ap [mm] 0,2 2,0 0,8 5,0 1,0 8,0 2,0 15,0 f [mm] 0,05 0,20 0,16 0,40 0,20 0,60 0,40 1, Geometrie FF UF FW UF U W.NP U.NP UR R R ap [mm] 0,2 2,0 0,6 5,0 0,5 6,0 4,0 15,0 f [mm] 0,05 0,20 0,12 0,40 0,10 0,60 0,4 1, Geometrie FF FW W.NA L UR.NA R UR R.NA ap [mm] 0,2 2,0 1,0 8,0 1,0 8,0 2,0 15,0 f [mm] 0,05 0,20 0,20 0,60 0,2 0,6 0,25 1,20 // // / / Geometrie.NP.NP U.NP UR ap [mm] 0,5 4,0 0,5 4,0 0,5 6,0 f [mm] 0,10 0,50 0,10 0,50 0,10 0,60 / // D10

10 Řezné rychlosti a posuvy Pozitivní břitové destičky etrické DIN ISO 513 VDI 3323 A Dokončování (ap x f = 1 x 0,10) B Střední obrábění (ap x f = 2 x 0,20) C rubování (ap x f = 4 x 0,25) ateriálová skupina min Start max min Start max min Start max min Start max min Start max P K Geometrie FP FP P P ap [mm] 0,2 2,0 0,3 4,5 0,7 5,0 f [mm] 0,05 0,20 0,08 0,35 0,12 0,40 / Geometrie FP FP P P ap [mm] 0,2 2,0 0,3 4,5 0,3 4,5 f [mm] 0,05 0,20 0,08 0,35 0,08 0, Geometrie FP FP P.CW P.CW ap [mm] 0,2 2,0 0,3 4,5 1,0 8,0 f [mm] 0,05 0,20 0,08 0,35 0,1 0,5 / / D11

11 CCT-FP CCT060202FP 6,35 6,45 2,38 0,2 2,80 CCT060204FP 6,35 6,45 2,38 0,4 2,80 CCT060208FP 6,35 6,45 2,38 0,8 2,80 CCT09T302FP 9,53 9,67 3,97 0,2 4,40 CCT09T304FP 9,53 9,67 3,97 0,4 4,40 CCT09T308FP 9,53 9,67 3,97 0,8 4,40 CCT120404FP 12,70 12,90 4,76 0,4 5,50 CCT120408FP 12,70 12,90 4,76 0,8 5,50 CCT120412FP 12,70 12,90 4,76 1,2 5,50 CCT-P CCT060204P 6,35 6,45 2,38 0,4 2,80 CCT09T304P 9,53 9,67 3,97 0,4 4,40 CCT09T308P 9,53 9,67 3,97 0,8 4,40 CCT09T312P 9,53 9,67 3,97 1,2 4,40 CCT120408P 12,70 12,90 4,76 0,8 5,50 CCT120412P 12,70 12,90 4,76 1,2 5,50 CCW CCW ,35 6,45 2,38 0,4 2,80 CCW ,53 9,67 3,18 0,4 4,40 CCW ,53 9,67 3,18 0,8 4,40 CCW09T304 9,53 9,67 3,97 0,4 4,40 CCW09T308 9,53 9,67 3,97 0,8 4,40 CCW ,70 12,90 4,76 0,4 5,50 CCW ,70 12,90 4,76 0,8 5,50 D12

12 CNA CNA ,70 12,90 4,76 0,4 5,16 CNA ,70 12,90 4,76 0,8 5,16 CNA ,70 12,90 4,76 1,2 5,16 CNA ,70 12,90 4,76 1,6 5,16 CNA ,88 16,12 6,35 0,8 6,35 CNA ,88 16,12 6,35 1,2 6,35 CNA ,88 16,12 6,35 1,6 6,35 CNA ,05 19,34 6,35 0,8 7,93 CNA ,05 19,34 6,35 1,2 7,93 CNA ,05 19,34 6,35 1,6 7,93 CNG-FF CNG120404FF 12,70 12,90 4,76 0,4 5,16 CNG120408FF 12,70 12,90 4,76 0,8 5,16 CNG120412FF 12,70 12,90 4,76 1,2 5,16 CNG-FW CNG120404FW 12,70 12,90 4,76 0,4 5,16 CNG120408FW 12,70 12,90 4,76 0,8 5,16 CNG120412FW 12,70 12,90 4,76 1,2 5,16 D13

13 CNG-L CNG-R CNG120404L 12,70 12,90 4,76 0,4 5,16 CNG120408L 12,70 12,90 4,76 0,8 5,16 CNG120412L 12,70 12,90 4,76 1,2 5,16 CNG120416L 12,70 12,90 4,76 1,6 5,16 CNG120404R 12,70 12,90 4,76 0,4 5,16 CNG120408R 12,70 12,90 4,76 0,8 5,16 CNG120412R 12,70 12,90 4,76 1,2 5,16 CNG120416R 12,70 12,90 4,76 1,6 5,16 CNG160608R 15,88 16,12 6,35 0,8 6,35 CNG160612R 15,88 16,12 6,35 1,2 6,35 CNG160616R 15,88 16,12 6,35 1,6 6,35 CNG190612R 19,05 19,34 6,35 1,2 7,93 CNG190616R 19,05 19,34 6,35 1,6 7,93 CNG-W CNG120408W 12,70 12,90 4,76 0,8 5,16 CNG120412W 12,70 12,90 4,76 1,2 5,16 D14

14 CNG-R CNG120408R 12,70 12,90 4,76 0,8 5,16 CNG120412R 12,70 12,90 4,76 1,2 5,16 CNG120416R 12,70 12,90 4,76 1,6 5,16 CNG160608R 15,88 16,12 6,35 0,8 6,35 CNG160612R 15,88 16,12 6,35 1,2 6,35 CNG160616R 15,88 16,12 6,35 1,6 6,35 CNG190608R 19,05 19,34 6,35 0,8 7,93 CNG190612R 19,05 19,34 6,35 1,2 7,93 CNG190616R 19,05 19,34 6,35 1,6 7,93 CNG190624R 19,05 19,34 6,35 2,4 7,93 CNG-UF CNG120404UF 12,70 12,90 4,76 0,4 5,16 CNG120408UF 12,70 12,90 4,76 0,8 5,16 CNG120412UF 12,70 12,90 4,76 1,2 5,16 CNG-U CNG120404U 12,70 12,90 4,76 0,4 5,16 CNG120408U 12,70 12,90 4,76 0,8 5,16 CNG120412U 12,70 12,90 4,76 1,2 5,16 D15

15 CNG-UR CNG120404UR 12,70 12,90 4,76 0,4 5,16 CNG120408UR 12,70 12,90 4,76 0,8 5,16 CNG120412UR 12,70 12,90 4,76 1,2 5,16 CNG120416UR 12,70 12,90 4,76 1,6 5,16 CNG160608UR 15,88 16,12 6,35 0,8 6,35 CNG160612UR 15,88 16,12 6,35 1,2 6,35 CNG160616UR 15,88 16,12 6,35 1,6 6,35 CNG190612UR 19,05 19,34 6,35 1,2 7,93 CNG190616UR 19,05 19,34 6,35 1,6 7,93 CNP CNP ,70 12,90 4,76 0,4 5,16 CNP ,70 12,90 4,76 0,8 5,16 CNP ,70 12,90 4,76 1,2 5,16 CNP ,88 16,12 6,35 0,8 6,35 CNP ,88 16,12 6,35 1,2 6,35 CNP ,05 19,34 6,35 1,2 7,93 CNP ,05 19,34 6,35 1,6 7,93 CPT-FP CPT060202FP 6,35 6,45 2,38 0,2 2,80 CPT060204FP 6,35 6,45 2,38 0,4 2,80 CPT060208FP 6,35 6,45 2,38 0,8 2,80 CPT09T302FP 9,53 9,67 3,97 0,2 4,40 CPT09T304FP 9,53 9,67 3,97 0,4 4,40 CPT09T308FP 9,53 9,67 3,97 0,8 4,40 D16

16 CPT-P DCT-FP CPT060208P 6,35 6,45 2,38 0,8 2,80 CPT09T308P 9,53 9,67 3,97 0,8 4,40 CPT09T312P 9,53 9,67 3,97 1,2 4,40 DCT070202FP 6,35 7,75 2,38 0,2 2,80 DCT070204FP 6,35 7,75 2,38 0,4 2,80 DCT070208FP 6,35 7,75 2,38 0,8 2,80 DCT11T302FP 9,53 11,63 3,97 0,2 4,40 DCT11T304FP 9,53 11,63 3,97 0,4 4,40 DCT11T308FP 9,53 11,63 3,97 0,8 4,40 DCT11T312FP 9,53 11,63 3,97 1,2 4,40 DCT150404FP 12,70 15,50 4,76 0,4 5,50 DCT150408FP 12,70 15,50 4,76 0,8 5,50 DCT-P DCT11T304P 9,53 11,63 3,97 0,4 4,40 DCT11T308P 9,53 11,63 3,97 0,8 4,40 DCT11T312P 9,53 11,63 3,97 1,2 4,40 D17

17 DCW DNA DCW ,35 7,75 2,38 0,4 2,80 DCW11T304 9,53 11,63 3,97 0,4 4,40 DCW ,70 15,50 4,76 0,8 5,50 DNA ,53 11,63 4,76 0,8 3,81 DNA ,53 11,63 4,76 1,2 3,81 DNA ,70 15,50 4,76 0,8 5,16 DNA ,70 15,50 4,76 1,2 5,16 DNA ,70 15,50 4,76 1,6 5,16 DNA ,70 15,50 6,35 0,8 5,16 DNA ,70 15,50 6,35 1,2 5,16 DNA ,70 15,50 6,35 1,6 5,16 DNG-CT DNG150604CT 12,70 15,50 6,35 0,3 5,16 DNG150608CT 12,70 15,50 6,35 0,7 5,16 DNG150612CT 12,70 15,50 6,35 1,1 5,16 D18

18 DNG-FF DNG110404FF 9,53 11,63 4,76 0,4 3,81 DNG110408FF 9,53 11,63 4,76 0,8 3,81 DNG110412FF 9,53 11,63 4,76 1,2 3,81 DNG150404FF 12,70 15,50 4,76 0,4 5,16 DNG150408FF 12,70 15,50 4,76 0,8 5,16 DNG150412FF 12,70 15,50 4,76 1,2 5,16 DNG150604FF 12,70 15,50 6,35 0,4 5,16 DNG150608FF 12,70 15,50 6,35 0,8 5,16 DNG150612FF 12,70 15,50 6,35 1,2 5,16 DNG-FW DNG150404FW 12,70 15,50 4,76 0,4 5,16 DNG150408FW 12,70 15,50 4,76 0,4 5,16 DNG150604FW 12,70 15,50 6,35 0,4 5,16 DNG150608FW 12,70 15,50 6,35 0,4 5,16 DNG-L DNG120412L 9,53 11,63 4,76 0,4 3,81 DNG110408L 9,53 11,63 4,76 0,8 3,81 DNG110412L 9,53 11,63 4,76 1,2 3,81 DNG150404L 12,70 15,50 4,76 0,4 5,16 DNG150408L 12,70 15,50 4,76 0,8 5,16 DNG150412L 12,70 15,50 4,76 1,2 5,16 DNG150604L 12,70 15,50 6,35 0,4 5,16 DNG150608L 12,70 15,50 6,35 0,8 5,16 DNG150612L 12,70 15,50 6,35 1,2 5,16 D19

19 DNG-R DNG-W DNG110408R 9,53 11,63 4,76 0,8 3,81 DNG150404R 12,70 15,50 4,76 0,4 5,16 DNG150408R 12,70 15,50 4,76 0,8 5,16 DNG150412R 12,70 15,50 4,76 1,2 5,16 DNG150604R 12,70 15,50 6,35 0,4 5,16 DNG150608R 12,70 15,50 6,35 0,8 5,16 DNG150612R 12,70 15,50 6,35 1,2 5,16 DNG150408W 12,70 15,50 4,76 0,4 5,16 DNG150412W 12,70 15,50 4,76 1,2 5,16 DNG150608W 12,70 15,50 6,35 0,4 5,16 DNG150612W 12,70 15,50 6,35 1,2 5,16 DNG-R DNG150408R 12,70 15,50 4,76 0,8 5,16 DNG150412R 12,70 15,50 4,76 1,2 5,16 DNG150608R 12,70 15,50 6,35 0,8 5,16 DNG150612R 12,70 15,50 6,35 1,2 5,16 DNG150616R 12,70 15,50 6,35 1,6 5,16 DNG190612R 15,88 19,38 6,35 1,2 6,35 D20

20 DNG-UF DNG110404UF 9,53 11,63 4,76 0,4 3,81 DNG110408UF 9,53 11,63 4,76 0,8 3,81 DNG150404UF 12,70 15,50 4,76 0,4 5,16 DNG150408UF 12,70 15,50 4,76 0,8 5,16 DNG150412UF 12,70 15,50 4,76 1,2 5,16 DNG150604UF 12,70 15,50 6,35 0,4 5,16 DNG150608UF 12,70 15,50 6,35 0,8 5,16 DNG150612UF 12,70 15,50 6,35 1,2 5,16 DNG-U DNG110404U 9,53 11,63 4,76 0,4 3,81 DNG110408U 9,53 11,63 4,76 0,8 3,81 DNG110412U 9,53 11,63 4,76 1,2 3,81 DNG150404U 12,70 15,50 4,76 0,4 5,16 DNG150408U 12,70 15,50 4,76 0,8 5,16 DNG150412U 12,70 15,50 4,76 1,2 5,16 DNG150604U 12,70 15,50 6,35 0,4 5,16 DNG150608U 12,70 15,50 6,35 0,8 5,16 DNG150612U 12,70 15,50 6,35 1,2 5,16 DNG150616U 12,70 15,50 6,35 1,6 5,16 DNG-UR DNG110408UR 9,53 11,63 4,76 0,8 3,81 DNG110412UR 9,53 11,63 4,76 1,2 3,81 DNG150408UR 12,70 15,50 4,76 0,8 5,16 DNG150412UR 12,70 15,50 4,76 1,2 5,16 DNG150416UR 12,70 15,50 4,76 1,6 5,16 DNG150608UR 12,70 15,50 6,35 0,8 5,16 DNG150612UR 12,70 15,50 6,35 1,2 5,16 DNG150616UR 12,70 15,50 6,35 1,6 5,16 D21

21 DNP DPT-FP DNP ,70 15,50 4,76 0,4 5,16 DNP ,70 15,50 4,76 0,8 5,16 DNP ,70 15,50 4,76 1,2 5,16 DNP ,70 15,50 6,35 0,4 5,16 DNP ,70 15,50 6,35 0,8 5,16 DNP ,70 15,50 6,35 1,2 5,16 Rε D L DPT070204FP 6,35 7,75 2,38 0,4 2,80 DPT11T304FP 9,53 11,63 3,97 0,4 4,40 DPT11T308FP 9,53 11,63 3,97 0,8 4,40 D 55 DPT-P Rε L10 11 DPT11T308P 9,53 11,63 3,97 0,8 4,40 LNUX-13 W LI S Rε D1 LNUX ,00 19,05 19,05 4,0 6,35 LNUX ,00 30,00 19,05 4,0 6,35 D22

22 LNUX-T RCT W LI S Rε D1 LNUX191940T 10,00 19,05 19,05 4,0 6,35 LNUX301940T 12,00 30,00 19,05 4,0 6,35 RCT ,00 2,38 2,80 RCT ,00 3,18 3,40 RCT10T30 10,00 3,97 4,40 RCT ,00 4,76 4,40 RCT ,00 6,35 5,50 D1 RCT-T D 7 S RCT16060T 16,00 6,35 5,50 RCX RCX20060T 20,00 6,35 6,50 RCX25070T 25,00 7,94 7,40 RCX32090T 32,00 9,53 9,50 D23

23 RNA RNA ,70 4,76 5,16 RNG-R RNG090300R 9,53 3,18 3,81 RNG120400R 12,70 4,76 5,16 RNG190600R 19,05 6,35 7,93 SCT-FP SCT09T304FP 9,53 9,53 3,97 0,4 4,40 SCT09T308FP 9,53 9,53 3,97 0,8 4,40 SCT120404FP 12,70 12,70 4,76 0,4 5,50 SCT120408FP 12,70 12,70 4,76 0,8 5,50 SCT120412FP 12,70 12,70 4,76 1,2 5,50 SCT-P SCT09T304P 9,53 9,53 3,97 0,4 4,40 SCT09T308P 9,53 9,53 3,97 0,8 4,40 SCT120404P 12,70 12,70 4,76 0,4 5,50 SCT120408P 12,70 12,70 4,76 0,8 5,50 SCT120412P 12,70 12,70 4,76 1,2 5,50 D24

24 SCW SNA SCW ,53 9,53 3,18 0,4 4,40 SCW09T308 9,53 9,53 3,97 0,8 4,40 SCW ,70 12,70 4,76 0,8 5,50 SNA ,70 12,70 4,76 0,8 5,16 SNA ,70 12,70 4,76 1,2 5,16 SNA ,70 12,70 4,76 1,6 5,16 SNA ,88 15,88 6,35 0,8 6,35 SNA ,88 15,88 6,35 1,2 6,35 SNA ,88 15,88 6,35 1,6 6,35 SNA ,05 19,05 6,35 1,2 7,93 SNA ,05 19,05 6,35 1,6 7,93 SNG-FF SNG090304FF 9,53 9,53 3,18 0,4 3,81 SNG090308FF 9,53 9,53 3,18 0,8 3,81 SNG120404FF 12,70 12,70 4,76 0,4 5,16 SNG120408FF 12,70 12,70 4,76 0,8 5,16 SNG120412FF 12,70 12,70 4,76 1,2 5,16 SNG120416FF 12,70 12,70 4,76 1,6 5,16 D25

25 SNG-L SNG-R SNG090304L 9,53 9,53 3,18 0,4 3,81 SNG090308L 9,53 9,53 3,18 0,8 3,81 SNG120404L 12,70 12,70 4,76 0,4 5,16 SNG120408L 12,70 12,70 4,76 0,8 5,16 SNG120412L 12,70 12,70 4,76 1,2 5,16 SNG120416L 12,70 12,70 4,76 1,6 5,16 SNG120408R 12,70 12,70 4,76 0,8 5,16 SNG120412R 12,70 12,70 4,76 1,2 5,16 SNG120416R 12,70 12,70 4,76 1,6 5,16 SNG150608R 15,88 15,88 6,35 0,8 6,35 SNG150612R 15,88 15,88 6,35 1,2 6,35 SNG150616R 15,88 15,88 6,35 1,6 6,35 SNG190612R 19,05 19,05 6,35 1,2 7,93 SNG190616R 19,05 19,05 6,35 1,6 7,93 SNG-R SNG120408R 12,70 12,70 4,76 0,8 5,16 SNG120412R 12,70 12,70 4,76 1,2 5,16 SNG120416R 12,70 12,70 4,76 1,6 5,16 SNG150608R 15,88 15,88 6,35 0,8 6,35 SNG150612R 15,88 15,88 6,35 1,2 6,35 SNG150616R 15,88 15,88 6,35 1,6 6,35 SNG190608R 19,05 19,05 6,35 0,8 7,93 SNG190612R 19,05 19,05 6,35 1,2 7,93 SNG190616R 19,05 19,05 6,35 1,6 7,93 D26

26 SNG-UF SNG-U SNG120404UF 12,70 12,70 4,76 0,4 5,16 SNG120408UF 12,70 12,70 4,76 0,8 5,16 SNG120412UF 12,70 12,70 4,76 1,2 5,16 SNG120404U 12,70 12,70 4,76 0,4 5,16 SNG120408U 12,70 12,70 4,76 0,8 5,16 SNG120412U 12,70 12,70 4,76 1,2 5,16 SNG-UR SNG120408UR 12,70 12,70 4,76 0,8 5,16 SNG120412UR 12,70 12,70 4,76 1,2 5,16 SNG120416UR 12,70 12,70 4,76 1,6 5,16 SNG150612UR 15,88 15,88 6,35 1,2 6,35 SNG150616UR 15,88 15,88 6,35 1,6 6,35 SNG190612UR 19,05 19,05 6,35 1,2 7,93 SNG190616UR 19,05 19,05 6,35 1,6 7,93 D27

27 SNP SNU SNP ,70 12,70 4,76 0,8 5,16 SNP ,70 12,70 4,76 1,2 5,16 SNP ,88 15,88 6,35 0,8 6,35 SNP ,88 15,88 6,35 1,2 6,35 SNP ,88 15,88 6,35 1,6 6,35 SNP ,05 19,05 6,35 1,6 7,93 SNUN ,70 12,70 4,76 0,8 SNUN ,70 12,70 4,76 1,2 SPG SPGN ,53 9,53 3,18 0,8 SPGN ,70 12,70 3,18 0,8 SPGN ,70 12,70 3,18 1,2 SPR SPR ,53 9,53 3,18 0,8 SPR ,70 12,70 3,18 0,4 SPR ,70 12,70 3,18 0,8 SPR ,70 12,70 3,18 1,2 D28

28 SPT-FP SPT-P SPT09T304FP 9,53 9,53 3,97 0,4 4,40 SPT09T308FP 9,53 9,53 3,97 0,8 4,40 SPT09T308P 9,53 9,53 3,97 0,8 4,40 SPT120408P 12,70 12,70 4,76 0,8 5,50 SPU SPUN ,70 12,70 3,18 0,4 SPUN ,70 12,70 3,18 0,8 SPUN ,70 12,70 3,18 1,2 SPU-T SPUN250620T 25,40 25,40 6,35 2,0 D29

29 TCT-FP TCT-P TCT110202FP 6,35 11,00 2,38 0,2 2,90 TCT110204FP 6,35 11,00 2,38 0,4 2,80 TCT110208FP 6,35 11,00 2,38 0,8 2,80 TCT16T304FP 9,53 16,50 3,97 0,4 4,40 TCT16T308FP 9,53 16,50 3,97 0,8 4,40 TCT16T312FP 9,53 16,50 3,97 1,2 4,40 TCT220408FP 12,70 22,00 4,76 0,8 5,50 TCT110208P 6,35 11,00 2,38 0,8 2,80 TCT16T304P 9,53 16,50 3,97 0,4 4,40 TCT16T308P 9,53 16,50 3,97 0,8 4,40 TCT16T312P 9,53 16,50 3,97 1,2 4,40 TCW TCW ,35 11,00 2,38 0,4 2,80 TCW16T304 9,53 16,50 3,97 0,4 4,40 D30

30 TNA TNA ,53 16,50 4,76 0,8 3,81 TNA ,53 16,50 4,76 1,2 3,81 TNA ,53 16,50 4,76 1,6 3,81 TNA ,70 22,00 4,76 0,8 5,16 TNA ,70 22,00 4,76 1,2 5,16 TNA ,70 22,00 4,76 1,6 5,16 TNA ,88 27,50 6,35 1,6 6,35 TNG-FF TNG110304FF 6,35 11,00 3,18 0,4 2,26 TNG110308FF 6,35 11,00 3,18 0,8 2,26 TNG160404FF 9,53 16,50 4,76 0,4 3,81 TNG160408FF 9,53 16,50 4,76 0,8 3,81 TNG160412FF 9,53 16,50 4,76 1,2 3,81 TNG-L TNG110304L 6,35 11,00 3,18 0,4 2,26 TNG110308L 6,35 11,00 3,18 0,8 2,26 TNG160404L 9,53 16,50 4,76 0,4 3,81 TNG160408L 9,53 16,50 4,76 0,8 3,81 TNG160412L 9,53 16,50 4,76 1,2 3,81 TNG220404L 12,70 22,00 4,76 0,4 5,16 TNG220408L 12,70 22,00 4,76 0,8 5,16 D31

31 TNG-R TNG160404R 9,53 16,50 4,76 0,4 3,81 TNG160408R 9,53 16,50 4,76 0,8 3,81 TNG160412R 9,53 16,50 4,76 1,2 3,81 TNG220404R 12,70 22,00 4,76 0,4 5,16 TNG220408R 12,70 22,00 4,76 0,8 5,16 TNG220412R 12,70 22,00 4,76 1,2 5,16 TNG220416R 12,70 22,00 4,76 1,6 5,16 TNG-R TNG160408R 9,53 16,50 4,76 0,8 3,81 TNG160412R 9,53 16,50 4,76 1,2 3,81 TNG220408R 12,70 22,00 4,76 0,8 5,16 TNG220412R 12,70 22,00 4,76 1,2 5,16 TNG220416R 12,70 22,00 4,76 1,6 5,16 TNG270612R 15,88 27,50 6,35 1,2 6,35 TNG270616R 15,88 27,50 6,35 1,6 6,35 TNG330924R 19,05 33,00 9,53 2,4 7,93 TNG-UF TNG160404UF 9,53 16,50 4,76 0,4 3,81 TNG160408UF 9,53 16,50 4,76 0,8 3,81 TNG160412UF 9,53 16,50 4,76 1,2 3,81 TNG220404UF 12,70 22,00 4,76 0,4 5,16 TNG220408UF 12,70 22,00 4,76 0,8 5,16 D32

32 TNG-U TNG160404U 9,53 16,50 4,76 0,4 3,81 TNG160408U 9,53 16,50 4,76 0,8 3,81 TNG160412U 9,53 16,50 4,76 1,2 3,81 TNG160416U 9,53 16,50 4,76 1,6 3,81 TNG220404U 12,70 22,00 4,76 0,4 5,16 TNG220408U 12,70 22,00 4,76 0,8 5,16 TNG220412U 12,70 22,00 4,76 1,2 5,16 TNG-UR TNG160408UR 9,53 16,50 4,76 0,8 3,81 TNG160412UR 9,53 16,50 4,76 1,2 3,81 TNG160416UR 9,53 16,50 4,76 1,6 3,81 TNG220408UR 12,70 22,00 4,76 0,8 5,16 TNG220412UR 12,70 22,00 4,76 1,2 5,16 TNG220416UR 12,70 22,00 4,76 1,6 5,16 TNG270612UR 15,88 27,50 6,35 1,2 6,35 TNG270616UR 15,88 27,50 6,35 1,6 6,35 TNP TNP ,53 16,50 4,76 0,4 3,81 TNP ,53 16,50 4,76 0,8 3,81 TNP ,53 16,50 4,76 1,2 3,81 TNP ,70 22,00 4,76 0,4 5,16 TNP ,70 22,00 4,76 0,8 5,16 TNP ,70 22,00 4,76 1,2 5,16 D33

33 TNU TNUN ,53 16,50 4,76 0,8 TPG S TPGN ,35 11,00 3,18 0,8 TPGN ,53 16,50 3,18 0,8 TPR S TPR ,35 11,00 3,18 0,4 TPR ,35 11,00 3,18 0,8 TPR ,53 16,50 3,18 0,4 TPR ,53 16,50 3,18 0,8 TPR ,53 16,50 3,18 1,2 D34

34 D 60 TPT-FP Rε L10 11 TPT-P TPT090208FP 5,56 9,63 2,38 0,8 2,50 TPT110204FP 6,35 11,00 2,38 0,4 2,80 TPT110208FP 6,35 11,00 2,38 0,8 2,80 TPT16T304FP 9,53 16,50 3,97 0,4 4,40 TPT16T308FP 9,53 16,50 3,97 0,8 4,40 TPT16T312FP 9,53 16,50 3,97 1,2 4,40 TPT220408FP 12,70 22,00 4,76 0,8 5,50 Rε D 60 L10 11 TPT110208P 6,35 11,00 2,38 0,8 2,80 TPT16T308P 9,53 16,50 3,97 0,8 4,40 TPT16T312P 9,53 16,50 3,97 1,2 4,40 TPU S TPUN ,35 11,00 3,18 0,4 TPUN ,35 11,00 3,18 0,8 TPUN ,53 16,50 3,18 0,4 TPUN ,53 16,50 3,18 0,8 TPUN ,53 16,50 3,18 1,2 TPUN ,70 22,00 4,76 0,8 TPUN ,70 22,00 4,76 1,2 D35

35 VBT VBT-FP VBT ,53 16,61 4,76 0,4 4,40 VBT ,53 16,61 4,76 0,8 4,40 VBT ,53 16,61 4,76 1,2 4,40 VBT110302FP 6,35 11,07 3,18 0,2 2,80 VBT110304FP 6,35 11,07 3,18 0,4 2,80 VBT110308FP 6,35 11,07 3,18 0,8 2,80 VBT160402FP 9,53 16,61 4,76 0,2 4,40 VBT160404FP 9,53 16,61 4,76 0,4 4,40 VBT160408FP 9,53 16,61 4,76 0,8 4,40 VBT160412FP 9,53 16,61 4,76 1,2 4,40 VBT-P VBT160404P 9,53 16,61 4,76 0,4 4,40 VBT160408P 9,53 16,61 4,76 0,8 4,40 VNA VNA ,53 16,61 4,76 0,8 3,81 D36

36 VNG VNG12T308 7,14 12,45 3,97 0,8 3,65 VNG-FF VNG160404FF 9,53 16,61 4,76 0,4 3,81 VNG160408FF 9,53 16,61 4,76 0,8 3,81 VNG-L VNG160404L 9,53 16,61 4,76 0,4 3,81 VNG160408L 9,53 16,61 4,76 0,8 3,81 VNG-R VNG160408R 9,53 16,61 4,76 0,8 3,81 D37

37 VNG-R VNG-UF VNG160408R 9,53 16,61 4,76 0,8 3,81 VNG220408R 12,70 22,14 4,76 0,8 5,16 VNG220412R 12,70 22,14 4,76 1,2 5,16 VNG160404UF 9,53 16,61 4,76 0,4 3,81 VNG160408UF 9,53 16,61 4,76 0,8 3,81 VNG-UR VNG160408UR 9,53 16,61 4,76 0,8 3,81 VNG160412UR 9,53 16,61 4,76 1,2 3,81 VNP VNP ,53 16,61 4,76 0,4 3,81 VNP ,53 16,61 4,76 0,8 3,81 D38

38 WNA WNG-FF WNA ,53 6,52 4,76 0,8 3,81 WNA ,53 6,52 4,76 1,2 3,81 WNA ,70 8,69 4,76 0,8 5,16 WNA ,70 8,69 4,76 1,2 5,16 WNA ,70 8,69 4,76 1,6 5,16 WNG060404FF 9,53 6,52 4,76 0,4 3,81 WNG060408FF 9,53 6,52 4,76 0,8 3,81 WNG080404FF 12,70 8,69 4,76 0,4 5,16 WNG080408FF 12,70 8,69 4,76 0,8 5,16 WNG-FW WNG080404FW 12,70 8,69 4,76 0,4 5,16 WNG080408FW 12,70 8,69 4,76 0,8 5,16 WNG080412FW 12,70 8,69 4,76 1,2 5,16 D39

39 WNG-L WNG-R WNG060404L 9,53 6,52 4,76 0,4 3,81 WNG060408L 9,53 6,52 4,76 0,8 3,81 WNG080404L 12,70 8,69 4,76 0,4 5,16 WNG080408L 12,70 8,69 4,76 0,8 5,16 WNG080408R 12,70 8,69 4,76 0,8 5,16 WNG080412R 12,70 8,69 4,76 1,2 5,16 WNG080416R 12,70 8,69 4,76 1,6 5,16 WNG-W WNG080408W 12,70 8,69 4,76 0,8 5,16 WNG080412W 12,70 8,69 4,76 1,2 5,16 D40

40 WNG-R WNG-UF WNG060408R 9,53 6,52 4,76 0,8 3,81 WNG080408R 12,70 8,69 4,76 0,8 5,16 WNG080412R 12,70 8,69 4,76 1,2 5,16 WNG080416R 12,70 8,69 4,76 1,6 5,16 WNG060404UF 9,53 6,52 4,76 0,4 3,81 WNG060408UF 9,53 6,52 4,76 0,8 3,81 WNG080404UF 12,70 8,69 4,76 0,4 5,16 WNG080408UF 12,70 8,69 4,76 0,8 5,16 WNG080412UF 12,70 8,69 4,76 1,2 5,16 WNG-U WNG060404U 9,53 6,52 4,76 0,4 3,81 WNG060408U 9,53 6,52 4,76 0,8 3,81 WNG060412U 9,53 6,52 4,76 1,2 3,81 WNG080404U 12,70 8,69 4,76 0,4 5,16 WNG080408U 12,70 8,69 4,76 0,8 5,16 WNG080412U 12,70 8,69 4,76 1,2 5,16 WNG080416U 12,70 8,69 4,76 1,6 5,16 D41

41 WNG-UR WNP WNG060408UR 9,53 6,52 4,76 0,8 3,81 WNG060412UR 9,53 6,52 4,76 1,2 3,81 WNG080408UR 12,70 8,69 4,76 0,8 5,16 WNG080412UR 12,70 8,69 4,76 1,2 5,16 WNG080416UR 12,70 8,69 4,76 1,6 5,16 WNP ,70 8,69 4,76 0,8 5,16 WNP ,70 8,69 4,76 1,2 5,16 WPT-FP WPTS3T104FP 4,76 3,25 1,98 0,4 2,15 WPT040204FP 6,35 4,34 2,38 0,4 2,80 WPT06T304FP 9,53 6,52 3,97 0,4 4,40 WPT06T308FP 9,53 6,52 3,97 0,8 4,40 D42
