1 i DbAddD I ASOPIS PRO PRAKTICKOU $ ELEKTRONIKU RONÍK XLIV/1995. ÍSLO 2 V TOMTO SEŠIT Náš interview 1 AR seznamuje: videomagnetofon Hi-Fi PHILIPS VR AR mládeži: Moduly pro nepájivé kontaktní pole, Náš kvíz 5 Informace, informace 7 Signální hodiny 8 etli jsme 11, 28 Stavebnice SMT firmy MÍRA - 6 Pevod AI zmenšuje teplotní 12 závislost senzoru 13 Dálkové ovládání pomocí telefonní linky 14 Zvýšená poptávka po polovodiových souástkách 15 Digitálny kl'ú pre urovanie odporu 16 Regulátor ss elektromotor 17 Digitální panelové midlo 18 Televizní technika 2 19 Univerzální VKV konvertor CCIR-OIRT 20 Peladní pijímae FM Mini do pásma VKV CCIR 22 Inzerce I-XXXVI, 43 Katalog MOSFET (pokraování) 23 Rádio "Nostalgie 25 Pijíma družicových signál v pásmu S (dokonení) 26 Na TVI jednoduše, ale úinn 28 Computer hobby 29 CB report 38 Z radioamatérského svta 40 Mládež a radiokluby 42 AMATÉRSKÉ RÁDIO - ADA A Vydavatel: Vydavatelství MAGNET-PRESS, s.p., Vladislavova 26, Praha 1, telefon , fax , Redakce: Jungmannova 24, Praha 1, tel Šéfredaktor Luboš Kalousek, OK1FAC, I. 354, redaktoi: ing. Josef Kellner (zást. šéfred.), Petr Havliš, OK1PFM, I. 348, ing. Jan Klabal, ing. Jaroslav Belza I. 353, sekretariát Tamara Trnková I Tiskne: Severografie Ústí nad Labem. Ron vychází 12 ísel. Cena výtisku 20 K. Pololetní pedplatné 120 K, celoroní pedplatné 240 K. Cena pro pedplatitele ve vydavatelství Magnet-Press je 15 K/ks. Rozšiuje MAGNET-PRESS A PNS, informace o pedplatném podá a objednávky pijímá PNS, pošta, doruovatel a pedplatitelské stedisko administrace MAGNET-PRESS. Velkoodbratelé a prodejci si mohou objednat AR za výhodných podmínek v oddlení velkoobchodu MAGNET- PRESS, tel/fax: (02) Podávání novinových zásilek povoleno jak editelstvím pošt Praha (.j. nov 5030/1994 ze dne ), tak RPP Bratislava- pošta Bratislava 12 (.j. 82/93 da ). Objednávky do zahranií pijímá vydavatelství MAGNET-PRESS, OZO. 312, Vladislavova 26, Praha 1 formou bankovního šeku, zaslaného na výše uvedenou adresu. Ve Slovenské republice pedplatné zajišuje a objednávky pijímá pímo nebo prostednictvím dalších distributor MAGNET-PRESS Slovakia s.r.o. PO BOX Bratislava, tel./fax (07) , cena za jeden výtisk v SR je 27 SK. Cena pro pedplatitele ve vydavatelství MAGNET-PRESS Slovakia 22 SK. Inzerci pijímá inzertní oddlení MAGNET-PRES, Jungmannova 24, Praha 1, tel. (02) , , tel./fax (02) Znní a úpravu odborné inzerce lze dohodnout s kterýmkoliv redaktorem AR. Za pvodnost a správnost píspvk odpovídá autor. Nevyžádané rukopisy nevracíme. ISSN , íslo indexu MAGNET-PRESS s.p. Praha NÁŠ INTERVIEW s panem Vladimírem Folprechtem, OK1AJD, editelem firmy R-Com (Folprecht Communication Group) v Liberci, specializující se na služby v oboru radiokomunikací. V úvodu prosím pedstavte strun našim tenám vaši firmu R-Com. Firma R-Com byla založena v roce 1992 y Ústí nad Labem. V polovin roku 1993 bylo její sídlo peneseno do Liberce. Cílem naší firmy je poskytovat komplexní služby v oboru radiokomunikaní techniky, tzn. jak v oblasti profesionálních komunikací, tak i v rychle se rozvíjející oblasti CB, a protože u zrodu firmy stáli dlouholetí vyznavai amatérského vysílání, pochopiteln dodáváme v širokém sortimentu také techniku pro radioamatéry vysílae. V em spoívá tžišt innosti vaší firmy? Hlavní náplní naší innosti jsou služby v oboru profesionálních radiokomunikací. Zákazníkm dodáváme jak jednotlivé radiostanice pro komerní pásma, tak i celé rozsáhlé rádiové sít vetn zpracování projektové dokumentace. Strun eeno poskytujeme komplexní služby od projektu pes vyízení povolení až po instalaci radiostanic a antén. Jako píklad mohu uvést rádiovou sí podniku severoeských Sbrných surovin, kterou tvoí devt vzájemn rádiem propojených stedisek, rozložených po celém území bývalého Severoeského kraje, z nichž každé má samostatnou rádiovou sí v pásmu 300 MHz. Protože v klasických", nejpoužívanjších pásmech 160 a 460 MHz není na vtšin území eské republiky dostatek volných kmitotových kanál, nabízíme skuten špikové radiostanice od firmy Grundig, které byly speciáln vyvinuty pro použití v R v doposud volném a práv zmínném pásmu 300 MHz. Mžeme tedy bez problém uspokojit ty zájemce, kterým byla jejich žádost o pidlení kmitotu v jiných pásmech zamítnuta. Na tomto míst musím tenáe upozornit na dležitou legislativní zmnu, vydanou Ministerstvem hospodáství R. Platí od prosince 1994 a týká se povolování a provozu runích radiostanic na tzv. sdílených kmitotech v pásmech 80, 160 a 460 MHz. V každém z tchto pásem je nyní vyhraženo nkolik kmitotových kanál, pro které platí generální povolení, což v praxi znamená, že uživatel, který si koupí radiostanici pro tyto kmitoty, ji mže bez dalšího poplatku i oznamovací povinnosti okamžit používat. Radiostanice musí být pochopitelné homologována pro použití v R a oznaena homologaním štítkem. Zdrazuji, že generální povolení se týká pouze runích radiostanic a že se k nim nesmí používat žádná pídavná mobilní i jiná anténa (viz také str. 39 v tomto ísle AR). Tím je umožnno bez komplikací používat radiostanice ad malých servisních, montážních atd. firem, což pedstavuje e- šení mnohem vhodnjší, než používat pro spojení pásma a radiostanice CB, jak Vladimír Folprecht, OK1AJD tomu asto bývalo díve. ešení vhodnjší mimo jiné také proto, že radiostanice v tchto nov uvolnných pásmech mají podstatn vtší komunikaní úinnost, než radiostanice v pásmu CB. Jak hodnotíte rozvoj a souasnou situaci v CB u nás? Po roce se zaal provoz v pásmu CB 27 MHz skuten bouliv rozvíjet. Radiostanicemi CB se zaali vybavovat jednak ti, kterým se CB stalo novým, zajímavým hobby, pinášejícím možnost spojení s páteli podobných zájm. Dále ovšem se radiostanice CB zaaly využívat ryze profesionáln - nap. v taxislužbách, dopravních firmách aj. prost proto, že radiostanice pro pásmo CB byly levnjší než radiostanice pro pásma komerní a navíc pro provoz CB platila mnohem jednodušší legislativa. Naprostá vtšina tchto profesionálních uživatel však postupem asu pešla z pásma CB na pásma komerní, nebo zjistili, že vzhledem ke svým vlastnostem pásmo CB pro profesionální využití nevyhovuje. CB (anglickou zkratku používám zámrn, protože pesnji vystihuje podstatu, než eská zkratka OR) považuji za ušlechtilou zábavu, která napomáhá navazování nových pátelství mezi lidmi i k získávání technických znalostí. Navíc nov budovaná nouzová sí v pásmu CB na 19. kanále mže poskytnout pomoc v nouzi nap. motoristm, i v nkterých pípadech doslova zachránit lidské životy. Proto považuji rozšíení CB mezi motoristy za velmi užitené, stejn jako mobilní radioamatérský provoz v pásmech VKV. Proto jsme již v roce 1992 navázali kontakt s firmou PAN International, která patí k nejvýznamnjším distributorm CB techniky. Dnes dodáváme pro CB kompletní sortiment penosných, mobilních i základnových radiostanic, máme velký výbr z mnoha typ antén, nabízíme souosé kabely, mie SV ( PSV-metry") a další doplky a píslušenství. Z naší nabídky radiostanic CB považuji za vhodné upozornit na typ PAN-Minitop Select. Jde o vozidlovou radiostanici, vybavenou selektivní volbou s automatickým potvrzením píjmu výzvy a dalšími funkcemi. Mimoádný zájem je v souasné dob o typ PAN-Multitop, což je radiostanice nejnovjší generace, konstruovaná technikou SMD. Tu je možno používat jako vozidlovou, základnovou penosnou. Je vybavena pídavným bateriovým pouzdrem a teleskopickou anténou, kteréžto díly lze velmi jednoduše k radiostanici pipojit nap. po vyjmutí z vozidla, doma je možno ji pipojit na síový zdroj. Tato kombinovaná radiostanice má skuten široké univerzální využití. ~W *i Et) 1

2 s i 432 i Firma R-Com prodává CB techniku ve své maloobchodní prodejn v Liberci nebo ji zasílá na dobírku zásilkovou službou, ale krom toho zásobujeme CB technikou z našeho velkoobchodního skladu další prodejce na celém území R. Takovou spolupráci mžeme nabídnout i dalším zájemcm o rozšiování CB v jejich regionu. Vzhledem k vaší rodinné radioamatérské tradici je jasné, že poskytujete služby a nabízíte techniku také radioamatérm - vysílam. Co nám k tomu m- žete íci zajímavého a co doporuit? O která zaízení je nejvtší zájem? Od prvních krk naší firmy jsme se snažili dostat na náš trh i techniku pro amatérské vysílání. Pestože je to innost pro nás prakticky nevýdlená, pináší nám uspokojení vdomí, že dláme nco užiteného pro naše radioamatéry. Pímo zastupujeme japonskou firmu Kenwood, od níž dodáváme kompletní sortiment radiostanic a jejich píslušenství. Zájemci si mohou u nás objednat také servisní dokumentaci, pípadn náhradní díly k jednotlivým pístrojm Kenwood. Rovnž od dalších japonských firem Yaesu a Standard dodáváme kompletní sortiment. Pro KV radioamatéry máme v nabídce antény od firem Fritzel a Hy-Gain, pro píznivce VKV pak antény od populární francouzské firmy Tonna - F9FT. V pímém zastoupení firmy Tonna dodáváme do R antény pro pásma od 50 do 2300 MHz. Pi nedávné návštv v továrn Tonna jsem se seznámil jak se zakladatelem firmy panem Marcem Tonnou, který ve svých 83 letech je stále velmi svží a aktivn se úastní ízení firmy, tak i jeho synem, který se jmenuje Franck Tonna a je souasným editelem firmy. Ten nám pedbžn pislíbil svoji úast ve Stánku firmy R-Com pi letošním mezinárodním radioamatérském setkání v Holicích. Návštvníci našeho Stánku se s ním snadno dohovoí, nebo F. Tonna ovládá plynn krom francouzštiny také anglitinu, nminu a ruštinu. Od firmy Tonna dodáváme také duralové teleskopické anténní stožáry a koaxiální sdružovae pro propojování antén do soustav. Krom klasického provedení máme v nabídce nkolik typ kížových antén, vhodných pro satelitní provoz, a také nový typ - kombinovanou anténu pro pásma 145 a 432 MHz urenou rovnž pro provoz pes satelity. Pro radioamatéry, kteí požadují antény v nižších cenových relacích, dodáváme celý sortiment eské firmy ZACH-OK1TN. S jejím majitelem Slávkem, OK1TN, pipravujeme také nkteré další aktivity, které by mly umožnit našim radioamatérm získat vysílací zaízení v ješt píznivjších cenových relacích, než je tomu doposud. Ovšem s dobrou anténou je zpravidla také teba otáet. Proto nabízíme velké množství typ rotátor a vedle klasických horizontálních rotátor pro antény nejrznjších hmotností dodáváme také vertikální a kombinované rotátory pro satelitní provoz a pro provoz EME. Tyto typy rotátor mohou být navíc doplnny interfejsem pro pipojení k PC. K tomu dodávaný software umožuje potom automatické sledování zvolené družice i Msíce po celou dobu jejich pohybu nad obzorem. K nejžádanjším typm rotátor patí výrobek Yaesu s typovým oznaením G-600 s nosností 200 kg, jehož ovládací díl má oproti bžným zvyklostem pehlednou názornou 360 stupnici. Z KV transceiver je v souasné dob nejvtší zájem o Kenwood TS-850, v nižší 2 -W cenové kategorii pak o Yaesu FT-840. V sortimentu VKV radiostanic výrazn vedou novinky od firmy Kenwood TH-22 pro pásmo 145 MHz a dvoupásmová varianta TH-89; tento typ je souasn nejmenší radiostanicí pro pásma 145 a 432 MHz na našem trhu. Velký zájem je rovnž o all mode VKV transceiver Kenwood TS-790 pro pásma 144, 432 a 1296 MHz. V dob sluneního minima picházejí na krátkých vlnách stále astji ke slovu také kvalitní koncové zesilovací stupn. Tch nabízíme rovnž nkolik druh, a sice od svtoznámé firmy Henry Rádio. Pro KV dodáváme typy s výstupním výkonem 1,5 až 5 kw PEP, osazené keramickou elektronkou 3CX3000A7, pro VKV pak dva typy o výkonu 1,2 a 2 kw pro pásmo 145 i MHz s elektronkami 3CX800A7 a Novinkou v naší nabídce jsou anténní pedzesilovae pro amatérská pásma VKV pro montáž pímo k antén, které krom malého šumového ísla pod 0,5 db (typicky 0,35 db) mají i velmi dobrou odolnost proti povtrnostním vlivm. Tyto pedzesilovae mají vestavno koaxiální relé pro pepínání píjerrwysílání do výkonu vysílae 750 W. Jedná se o výrobky firmy llandwehr Electronic, velmi oblíbené v Evrop v USA a používané v nároných druzích provozu (EME). Za zmínku stojí rovnž naše nabídka souosých kabel, kde krom standardních typ RG-58 a RG-213 nabízíme kabely s malým útlumem AIRCOMM a H-0 od firmy Pope. Ke kabelm dodáváme kompletní sortiment souosých konektor vetn pechodek mezi jednotlivými typy. Zabýváte se také programovým vybavením k PC pro radioamatérské úely? Ano. Pro radioamatéry nabízíme rzné programové vybavení (shareware) pro nejrznjší obory radioamatérské innosti. Máme nkolik program pro výuku telegrafie, pro telegrafní provoz prostednictvím PC, rzné typy staniních deník a deník pro závody a celou adu program pro paket rádio. Seznam program zájemcm na požádání zašleme. Nabízí vaše firma také techniku pro zájemce o rozhlasový DXing a o sledování jiných než rozhlasových i radioamatérských pásem? Poptávka po komunikaních i pehledových (scannerech) pijímaích se v poslední dob zvtšuje. Samozejm dodáváme komunikaní pijímae japonských firem Kenwood a Yaesu. Pehledové pijímae máme od firmy PAN International, z nichž upozorním na typ PAN Search 1300, který umožuje plynulý píjem v rozsahu 8 až 600 MHz a 805 až 1300 MHz, má 00 pamtí s rychlostí vyhledávání 12 kanál za vteinu pi rozmrech pijímae nepesahujících rozmry bžné runí radiostanice. Jaké jsou vaše další innosti a služby, které nabízíte, a jaký je správný postup, pokud má nkdo zájem o vaše zboží i služby? Celý náš sortiment mohou zákazníci obdržet v naší prodejn v Liberci (Chrastavská ul. 16) nebo zásilkovou službou na dobírku. Aby naše služby byly skuten komplexní, máme v nabídce také mnoho zboží, které pímo nesouvisí s rádiovou komunikací. Jsou to napíklad magnetofony pro dlouhodobý záznam, které dokumentují provoz rádiových sítí i telefon na dispeerských pracovištích. Tyto záznamy jsou dležité pi pípadném ešení stížností, spor o oprávnnosti uinných rozhodnutí a u rádiových sítí dokumentují provoz sít namísto povinnosti vést o provozu písemné záznamy. Tyto magnetofony jsou výrobky britské firmy RACAL, která je jedním z nejvýznamnjších výrobc tchto systém a jejíž pístroje patí do nejvyšší kvalitativní tídy pi zachování píznivých cenových relací. Pro svoji spolehlivost a dlouhodobý bezporuchový provoz jsou nap. používány k dokumentování letového provozu na letištích v Praze a Bratislav. Speciální záležitostí v našem sortimentu jsou pístroje pro noní vidní nejnovjší generace, které pi malých rozmrech a malé hmotnosti umožují spolehlivé vidní i v naprosto temných prostorách. Umožují nap. spolehlivé ízení vozidla za tmy bez rozsvícených svtel. Firma R-Com má zájem svoje služby neustále rozšiovat, a proto nabízíme spolupráci všem zájemcm o rozšiování CB komerní techniky. Za výhodných podmínek dodáváme dealerm kompletní sortiment, který uspokojí všechny požadavky zákazník, množství odebíraného zboží není limitováno a naším spolupracovníkm poskytujeme veškeré informace, které se uvedené problematiky týkají. V oblasti využití komerních radiostanic uvítáme spolupráci pi realizaci našich rádiových sítí (i na sdílených kmitotech). Radioamatéi totiž vzhledem ke svým znalostem z oboru mohou ve svém regionu poskytovat pípadným zájemcm kvalifikovanou konzultaci i technické zabezpeení pi ešení jejich požadavk na rádiové spojení. Naši spolupracovníci jsou samozejm náležit vybaveni a jejich služby odpovídajícím zpsobem honorovány. Stejn tak nabízíme spolupráci pi realizaci záznamových systém i pi využívání pístroj pro noní vidní. Nabídka spolupráce se týká radioama- ve Slovenské re- tér nejen v eské, ale i publice. Podrobné informace o službách, zboží a nabídkách firmy R-Com získáte na telefonním ísle (048) (Vláa, OK1AJD, nebo Marek, OK1HWD), faxem na ísle (048)261 66; vzkaz je možno zanechat na záznamníku (048) Solidní firma má ve svém programu zpravidla také rzná sponzorství. Pedpokládám, že je tomu tak i v pípad firmy R-Com? Ve vedení firmy R-Com i v naší rodin mají radioamatéi vtšinu. Dokonce máme takovou rodinnou klubovní stanici s volací znakou OKIOJD. Pro zájemce o Family Award uvádím: otec OK1AJD, synové.martin, OK1XJD, Marek, OK1HWD, Vojta, OK1MJD, David, OK1XWD, snacha Bety, OKI JJD, a mj bratr Milan, OK1VHF. Takže naše sponzorství se pochopiteln týká radioamatérských záležitostí. Nap. jsme pomohli technicky vybavit pevád PR na Ještdu, který nyní vysílá ve zkušebním provozu na kmitotu 144,725 MHz jako OK1KAM-2; je to budoucí nód OKOND. Ten bude mít vstupní kmitoet 144,825 MHz a bude propojen linkou na nód OKONB v pásmu 23 cm. Sysopem OKOND je František Podaný, OK1URR, dalšími radioamatéry, kteí se o vybudování nódu OKOND zasloužili, jsou Martin Muller, OK1DIU, a Rudolf Peínka, OK1FFI. Dkuji vám za rozhovor a brzy na slyšenou. Rozmlouval Petr Havliš, OK1PFM.

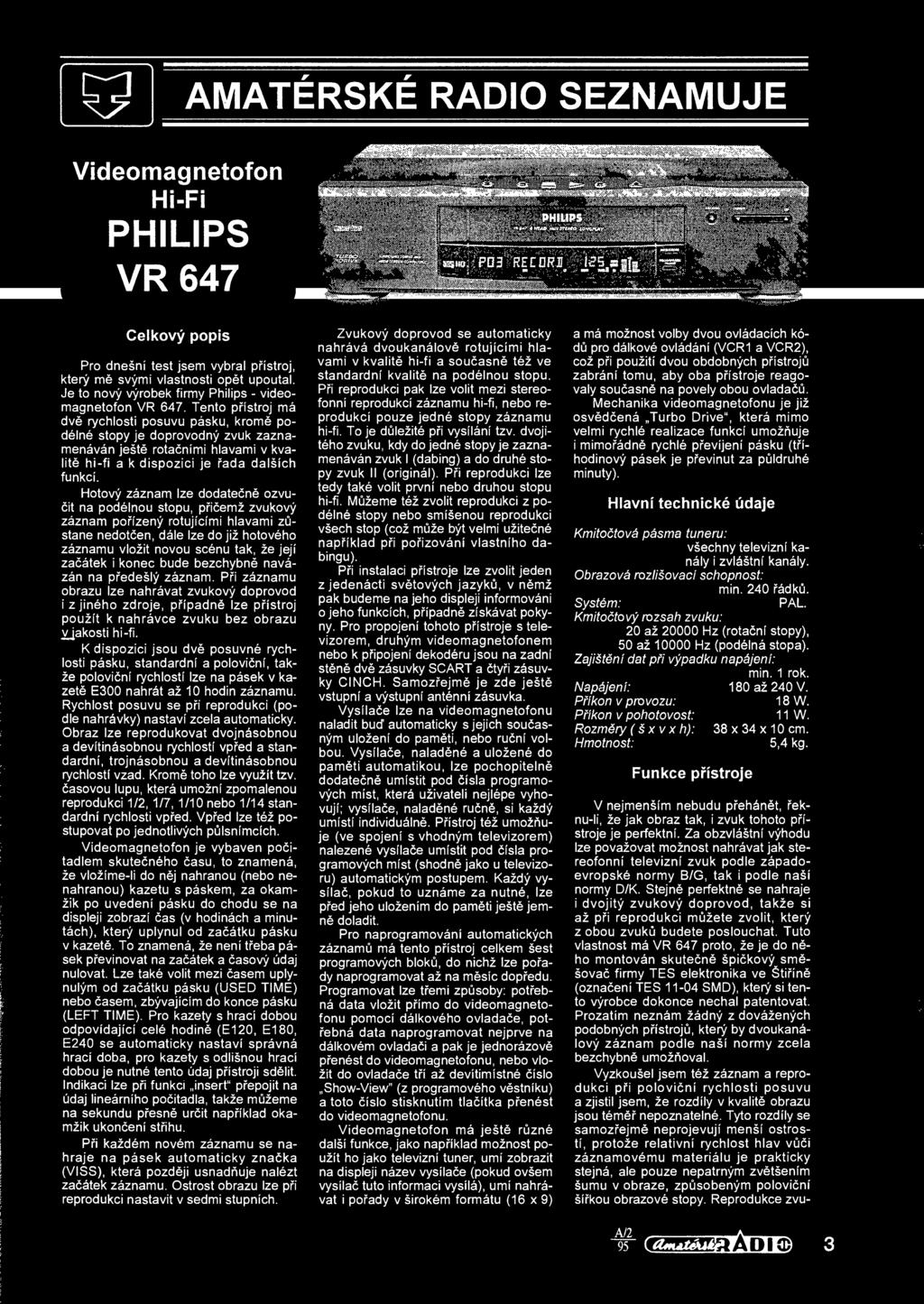

3 i z poady i i AMATÉRSKÉ RÁDIO SEZNAMUJE Videomagnetofon Hi-Fi PHILIPS VR 647 Celkový popis Pro dnešní test jsem vybral pístroj, který m svými vlastnosti opt upoutal. Je to nový výrobek firmy Philips - videomagnetofon VR 647. Tento pístroj má dv rychlosti posuvu pásku, krom podélné stopy je doprovodný zvuk zaznamenáván ješt rotaními hlavami v kvalit hi-fi a k dispozici je ada dalších funkcí. Hotový záznam lze dodaten ozvuit na podélnou stopu, piemž zvukový záznam poízený rotujícími hlavami z- stane nedoten, dále lze do již hotového záznamu vložit novou scénu tak, že její zaátek i konec bude bezchybn navázán na pedešlý záznam. Pi záznamu obrazu lze nahrávat zvukový doprovod jiného zdroje, pípadn lze pístroj použít k nahrávce zvuku bez obrazu vjakosti hi-fi. K dispozici jsou dv posuvné rychlosti pásku, standardní a poloviní, takže poloviní rychlostí lze na pásek v kazet E300 nahrát až hodin záznamu. Rychlost posuvu se pi reprodukci (podle nahrávky) nastaví zcela automaticky. Obraz lze reprodukovat dvojnásobnou a devítinásobnou rychlostí vped a standardní, trojnásobnou a devítinásobnou rychlostí vzad. Krom toho lze využít tzv. asovou lupu, která umožní zpomalenou reprodukci 1/2, 1/7, 1/ nebo 1/14 standardní rychlosti vped. Vped lze též postupovat po jednotlivých plsnímcích. Videomagnetofon je vybaven poitadlem skuteného asu, to znamená, že vložíme-li do nj nahranou (nebo nenahranou) kazetu s páskem, za okamžik po uvedení pásku do chodu se na displeji zobrazí as (v hodinách a minutách), který uplynul od zaátku pásku v kazet. To znamená, že není teba pásek pevinovat na zaátek a asový údaj nulovat. Lze také volit mezi asem uplynulým od zaátku pásku (UŠED TIME) nebo asem, zbývajícím do konce pásku (LEFT TIME). Pro kazety s hrací dobou odpovídající celé hodin (El 20, El 80, E240 se automaticky nastaví správná hrací doba, pro kazety s odlišnou hrací dobou je nutné tento údaj pístroji sdlit. Indikaci lze pi funkci insert" pepojit na údaj lineárního poitadla, takže mžeme na sekundu pesn urit napíklad okamžik ukonení stihu. zaátek záznamu. Ostrost obrazu lze pi reprodukci nastavit v sedmi stupních. Pi každém novém záznamu se nahraje na pásek automaticky znaka (VISS), která pozdji usnaduje nalézt Zvukový doprovod se automaticky nahrává dvoukanálov rotujícími hlavami v kvalit hi-fi a souasn též ve standardní kvalit na podélnou stopu. Pi reprodukci pak lze volit mezi stereofonní reprodukcí záznamu hi-fi, nebo reprodukcí pouze jedné stopy záznamu hi-fi. To je dležité pi vysílání tzv. dvojitého zvuku, kdy do jedné stopy je zaznamenáván zvuk I (dabing) a do druhé stopy zvuk II (originál). Pi reprodukci lze tedy také volit první nebo druhou stopu hi-fi. Mžeme též zvolit reprodukci z podélné stopy nebo smíšenou reprodukci všech stop (což mže být velmi užitené napíklad pi poizování vlastního dabingu). Pi instalaci pístroje lze zvolit jeden z jedenácti svtových jazyk, v nmž pak budeme na jeho displeji informováni o jeho funkcích, pípadn získávat pokyny. Pro propojení tohoto pístroje s televizorem, druhým videomagnetofonem nebo k pipojení dekodéru jsou na zadní stn dv zásuvky SCART a tyi zásuvky CINCH. Samozejm je zde ješt vstupní a výstupní anténní zásuvka. Vysílae lze na videomagnetofonu naladit bu automaticky s jejich souasným uložení do pamti, nebo runí volbou. Vysílae, naladné a uložené do pamti automatikou, lze pochopiteln dodaten umístit pod ísla programových míst, která uživateli nejlépe vyhovují; vysílae, naladné run, si každý umístí individuáln. Pístroj též umožuje (ve spojení s vhodným televizorem) nalezené vysílae umístit pod ísla programových míst (shodn jako u televizoru) automatickým postupem. Každý vysíla, pokud to uznáme za nutné, lze ped jeho uložením do pamti ješt jemn doladit. Pro naprogramování automatických záznam má tento pístroj celkem šest programových blok, do nichž lze poady naprogramovat až na msíc dopedu. Programovat lze temi zpsoby: potebná data vložit pímo do videomagnetofonu pomocí dálkového ovladae, potebná data naprogramovat nejprve na dálkovém ovladai a pak je jednorázov penést do videomagnetofonu, nebo vložit do ovladae tí až devítimístné íslo Show-View (z programového vstníku) a toto íslo stisknutím tlaítka penést do videomagnetofonu. Videomagnetofon má ješt rzné další funkce, jako napíklad možnost použít ho jako televizní tuner, umí zobrazit na displeji název vysílae (pokud ovšem vysíla tuto informaci vysílá), umí nahrávat i v širokém formátu (16 x 9) a má možnost volby dvou ovládacích kód pro dálkové ovládání (VCR1 a VCR2), což pi použití dvou obdobných pístroj zabrání tomu, aby oba pístroje reagovaly souasn na povely obou ovlada. Mechanika videomagnetofonu je již osvdená Turbo Drive", která mimo velmi rychlé realizace funkcí umožuje mimoádn rychlé pevíjení pásku (tíhodinový pásek je pevinut za pldruhé minuty). Hlavní technické údaje Kmitotová pásma tuneru: všechny televizní kanály i zvláštní kanály. Obrazová rozlišovací schopnost: min. 240 ádk. Systém: PAL. Kmitotový rozsah zvuku: 20 až Hz (rotaní stopy), 50 až 000 Hz (podélná stopa). Zajištní dat pi výpadku napájení: min. 1 rok. Napájení: 1 80 až 240 V. Píkon v provozu: 1 8 W. Píkon v pohotovost: 1 1 W. Rozmry ( š x v x h): 38 x 34 x 1 0 cm. Hmotnost: 5,4 kg. Funkce pístroje V nejmenším nebudu pehánt, eknu-li, že jak obraz tak, i zvuk tohoto pístroje je perfektní. Za obzvláštní výhodu lze považovat možnost nahrávat jak stereofonní televizní zvuk podle západoevropské normy B/G, tak i podle naší normy D/K. Stejn perfektn se nahraje dvojitý zvukový doprovod, takže si až pi reprodukci mžete zvolit, který zobou zvuk budete poslouchat. Tuto vlastnost má VR 647 proto, že je do n- ho montován skuten špikový smšova firmy TES elektronika ve Štiín (oznaení TES SMD), který si tento výrobce dokonce nechal patentovat. Prozatím neznám žádný z dovážených podobných pístroj, který by dvoukanálový záznam podle naší normy zcela bezchybn umožoval. Vyzkoušel jsem též záznam a reprodukci pi poloviní rychlosti posuvu a zjistil jsem, že rozdíly v kvalit obrazu jsou tém nepoznatelné. Tyto rozdíly se samozejm neprojevují menší ostrostí, protože relativní rychlost hlav vi záznamovému materiálu je prakticky stejná, ale pouze nepatrným zvtšením šumu v obraze, zpsobeným poloviní šíkou obrazové stopy. Reprodukce zvu- AJ2 95 3

4 na ku, nahraného rotujícími hlavami, je pi poloviní rychlosti stejná, reprodukce zvuku nahraného na podélnou stopu je ovšem ponkud ochuzena o výšky, což je pi posuvné rychlosti o nco málo vtší než 1 cm/s zcela pochopitelné. Zde bych chtl jen pipomenout, že ty videomagnetofony. které nemají možnost nahrávat doprovodný zvuk rotujícími hlavami, jsou pi poloviní rychlosti posuvu v parametrech zvuku málo uspokojující. Pi dvojnásobn zrychlené reprodukci, pi asové lup a pi zastaveném obraze nejsou v obraze žádné rušivé pruhy. Pi zptném chodu se však ve stedu obrazu objevuje rušivý pruh, který by zde, podle mého názoru, nemusel být, protože ani dvouhlavé pístroje tohoto výrobce tento pruh pi zptné reprodukci nemají. Na tomto míst bych se rád zmínil o tom, že mnoho zájemc posuzuje kvalitu videomagnetofon podle potu jejich hlav a reklamní texty tomu ješt asto napomáhají. Budiž tedy jasn eeno: dvouhlavý" videomagnetofon mže poskytovat naprosto stejné kvalitní obraz jako teba sedmihlavý". Pro záznam a reprodukci obrazu jsou vždy potebné pouze dv hlavy a ani o jednu více. Pokud má ovšem videomagnetofon dv rychlosti posuvu, obrazová stopa je pi poloviní rychlosti posuvu též poloviní a pro tento pípad musí být k dispozici dv užší hlavy. Obraz však vždy nahrávají a reprodukují pouze dvé hlavy. V pípad, že má videomagnetofon oznaení hi-fi, nahrává zvuk dvma hlavami, které jsou rovnž rotující a to již dohromady dává šestihlavý pístroj. Sedmou (mazací) rotující hlavu má videomagnetofon v tom pípad, že je vybaven tzv. pravou insertní funkcí. Pak má každý videomagnetofon jednu nerotující mazací hlavu a jednu hlavu pro podélný záznam a reprodukci zvuku. Takže bychom vlastn mohli mluvit až o devitihlavých" pístrojích. Pro kvalitu záznamu a reprodukci obrazu však poet hlav nehraje žádnou roli. Pro úplnost poznamenávám, že existují též tíhlavé videomagnetofony, kde tetí hlavový systém zajišuje, že zastavený obraz je naprosto klidný a ostrý. Ani tento pípad však nemá na kvalitu záznamu nebo reprodukce naprosto žádný vliv. Jak jsem se již v úvodu zmínil, umožuje tento pístroj nahradit záznam na podélné stop libovolným novým zvukovým záznamem. Zvuk, nahraný rotujícími hlavami, zstane pitom nedoten. Umožuje též nahrát k vysílanému obrazu zvuk z jiného zvukového zdroje (napíklad z rozhlasového vysílání koncertu), pokud by tam byla kvalita zvuku lepší. Videomagnetofon lze využít též k záznamu zvuku (bez obrazu) v kvalit hi-fi, piemž na kazetu E240 lze v tomto pípad nahrát až osm hodin zvukového záznamu. Zde bych se rád zmínil o drobné nevýhod. Pístroj není vybaven mikrofonním pedzesilovaem, takže pi dabingu nelze pipojit mikrofon pímo, ale je nutno použít vhodný pedzesilova. Funkce insert umožuje vložit do již hotového záznamu novou sekvenci tak, že její navázání na zaátku i konci probhne bez jakýchkoli rušivých jev. Zde lze s velkou výhodou uplatnit funkci lineárního poitadla, protože mžeme nastavit automatické ukonení této vložené sekvence na sekundu pesné. Pro funkci insert není sice tento pístroj vybaven rotující mazací hlavou (využívá zjednodušený princip insertního záznamu smazáním pvodní nahrávky obrazovými hlavami), jak jsem si však vyzkoušel, výsledný druhý záznam je naprosto kvalitní a nelze na nm zjistit žádné stopy pvodní nahrávky. Za úelnou považuji též funkci automatického zapojení záznamu z vnjšího zdroje (povelem do kontaktu 8 zásuvky SCART), což v praxi znamená, že pro automatický záznam z vnjšího zdroje (napíklad družicového pijímae) postaí naprogramovat pouze družicový pijíma a v okamžiku, kdy se zapojí, je automaticky zapojen i záznam na videomagnetofonu. Odpadne tedy programování obou pístroj. Automatický záznam lze u tohoto videomagnetofonu programovat bžným zpsobem bu ovladaem na pístroji nebo na ovladai s koneným vysláním dat do pístroje. Lze však s výhodou využít i funkce Show View. Tento zpsob považuji za velmi jednoduchý, protože, jak íkají jeho zastánci, je tak snadný jako volba telefonního ísla. Na dálkovém ovladai navolíme tí až devítimístné íslo a toto íslo jedním stisknutím tlaítka na ovladai peneseme do videomagnetofonu. Tím je programování ukoneno. Toto íslo nalezneme u nás napíklad v týdeníku TV magazín. V dob odevzdání rukopisu jsou zde uvádna ísla pro poady TI, T2, NOVU a nkteré vybrané poady, vysílané družicovými vysílai. Tento zpsob programování automaticky zaazuje funkci VPS a pokud si ji uživatel nepeje, musí ji stisknutím píslušného tlaítka zrušit. Pitom musím velice kladn hodnotit, že programátor tchto ísel pro TV magazín velmi rozumné ke každému poadu pidává patnáct minut jako rezervu pro pípad, že se zaátek poadu opozdí. Pro poady, kdy nelze použít VPS, je to velmi výhodné a pro poady se zaazenou funkcí VPS to nevadí, protože záznam se automaticky ukoní v okamžiku, kdy skoní poad. Chtl bych jen doplnit, že doprovodný zvuk pi bžném záznamu je vždy nahráván jak rotujícími hlavami do obrazové stopy, tak i na podélnou stopu. Zvukové stopy, nahrané rotujícími hlavami, jsou nedotknutelné, zatímco zvukový záznam na podélné stop mžeme kdykoli smazat a nahradit novým zvukovým záznamem. Pi reprodukci, jak jsem se již zmínil, lze volit kterýkoli zvukový záznam, pípadn smíchat zvuk nahraný rotujícími hlavami se zvukem z podélné stopy. Vzájemný pomr tchto zvukových záznam však nelze mnit ani ovlivovat. Zbývá ješt upozornit na to, že je tento pístroj vybaven pouze dekodérem PAL. Pro uživatele, kteí nemají doma archivní nahrávky v systému SECAM, je to bez významu, protože naše vysílae již déle než rok vysílají v systému PAL. Jinak by záznamy v systému SECAM nebyly reprodukovány barevn. Závr Souhrnn lze íci, že tento videomagnetofon mže uživateli poskytnout tém vše, ím tato domácí technika v souasné dob disponuje. To znamená, že krom velice kvalitního záznamu a reprodukce obrazu i zvuku, mu umožuje napíklad výhodn upravovat zábry, které poídí camcordérem nebo si mže vyzkoušet dabování nejrznjších film i jiných zábr, aniž by se musel obávat, že pvodní zvuk jakkoli poškodí. Jsou mu k dispozici i jiné možnosti, které tento pístroj poskytuje. Videomagnetofon VR 647 je prodáván v podnikové prodejn firmy Philips (v Praze 8, V mezihoí 2) za 19990,- K. Tato cena, vzhledem k tomu, co vše tento pístroj umí, se mi jeví jako zcela pijatelná. Na závr mohu dodat jen to, že po trnáctidenním pelivém zkoušení mé tento pistroj uspokojil natolik, že ho mohu pln doporuit. Adrien Hofhans * * * PROHLÁŠENÍ V AR A 12/94 byl v inzertní ásti na str. XLIV uveejnn placený reklamní lánek, který svým nadpisem i lenním pipomíná stálou rubriku AR seznamuje, Pedmtem lánku jejíž obsah zajišuji. byl popis výrobku, jehož test jsem ped asem odmítl udlat, protože se mi výrobek nelíbil. Prohlašuji, že jsem se na obsahu lánku výrobce nijak nepodílel a nemám s ním ani jinak nic spoleného. Adrien Hofhans 4 A/2 95

5 i 1 AMATÉRSKÉ RÁDIO MLÁDEŽI MODULY PRO NEPÁJIVÉ KONTAKTNÍ POLE (Pokraování) Typ použitého tranzistoru by se tedy ml blížit co nejvíce požadavku univerzálnosti. Deska s plošnými spoji a umístní souástek je na obr F.MRAUENEC 3.50 <1 37,5 > 5 emitor tranzistoru 7, 9 dli báze 8 báze tranzistoru V USP Úrovový spína Toto zapojení (obr. 111) je podobné svojí funkcí modulu SKO. Krom dvou diod, které zajišují hysterezi spínacího naptí, nepotebuje modul žádné souástky mimo integrovaný obvod. Zapojení hradel pedstavuje tzv. pamový klopný obvod. Pi vstupním signálu úrovn log. 0 je na výstupu hradla a úrove log. 1, stejn jako na výstupu hradla b. Proto je také na horním" vstupu hradla c úrove log. 1 a na 7400 jeho výstupu úrove log. 0 stejn jako na spodním" vstupu hradla b. Na výstupu hradla b je úrove log. 1, ili výstup hradla d bude mít úrove log. 0. Pekroí-li nyní vstupní signál odpovídající úrove pro log. 1, pejde vstup hradla a na úrove log. 0, ili hradlo c bude mít na výstupu log. 0. Tím jsou oba vstupy hradla b na úrovni log. 1, jeho výstup pejde na log. 0 to znamená, že výstup hradla d má úrove log. 1 spína si tuto úrove ponechá tak dlouho, pokud se vstupní signál pohybuje v odpovídajících úrovních. asový spína pevádí tedy signály promnné velikosti na signály úrovn log. 1 nebo log. 0 se strmými hranami pitom je samozejm možné používat modul USP pro statický provoz. Na obr. 112 je obrazec plošných spoj a umístní souástek na desce. Souástky Dl až D3 kemíková dioda (nap. KA206...) integrovaný obvod 7400 Zapojení vývod 1 výstup Q 20 V 8 vstup 1 možnost pipojení zdroje +6 V V Obr. 1. Deska s plošnými spoji a umístní souástek modulu UZM Souástky R1 miniaturní rezistor kil R2 miniaturní rezistor 68 kil (viz text) R3 miniaturní rezistor 1,2 kil R4 miniaturní rezistor 2,7 kil C elektrolytický kondenzátor 5 pf, 15 V T tranzistor p-n-p (nap. KF517, GT322...) Obr Schéma úrovového spínae USP VCK Vazební len s kondenzátorem S tímto modulem lze stejnomrn oddlovat dva moduly a penášet pitom 1 vstup 2 kolektor tranzistoru 3 0V Zapojení vývod NÁŠ KVÍZ Úloha 29 erná skínka ernou skínku, jejíž chování za chvíli popíšeme, pro své pemýšlivé tenáe popsal ped desetiletími asopis Rádio Electronics. Obvod, který se v ní skrývá, jsme v této úloze ponechali beze zmny, pro usnadnní ešení jsme však skínku opatili signalizaní svítivou diodou (obr.1). 8 ~lc JI Úloha je následující. Skínka je napájená z baterie naptím asi 6 V a do pívodu napájecího proudu je zapojen miliampérmetr. Skínka je navíc opatena dvma svorkami, A, B. Jsou- -li svorky A, B volné, mametr ukazuje F.MRAUENEC 3.50 < 37,5 > uritý proud, napíklad 20 ma. Svítivá dioda, o níž prozrame, že mže být zapojena do dvou míst použitého obvodu, bez ohledu na naší volbu naplno záí. Propojíme-li svorky A, B vzájemn kondenzátorem dostatené kapacity, napájecí proud se zmenší na jednu polovinu pvodní velikosti (v našem pípad na asi ma), intenzita svitu svítivé diody se zmenší. Na propojení svorek rezistorem obvod prakticky nereaguje. Krom dvou bipolárních tranzistor obvod obsahuje už jen nkolik bžných souástí. Dovedli byste použité zapojení charakterizovat a vysvtlit dvod zmny napájecího proudu? Úloha 30 Ješt jedna erná skínka Navazující úloha, kterou jsme odvodili z pedchozí, je do jisté míry podobná. Ve výchozí situaci, kdy jsou svorky A, B volné, obvod odebírá ve srovnání s pedchozím pípadem proud poloviní, asi 1 0 ma. Svítivá dioda - v závislosti na tom, do kterého lánku použitého obvodu byla zaazena bu - naplno záí, nebo vbec nesvítí (obr. 2). Propojíme-li svorky A, B livobolným kondenzátorem, na chování erné skínky se nic nezmní. Propojíme-li svorky A, B vhodným rezistorem, napájecí proud zstane pvodní (míme stední hodnotu proudu), jas diody, pokud pedtím svítila naplno, se však ponkud zmenší. Jestliže však dioda ve výchozím stavu nebyla pod proudem, rozzáí se jasem, porovnatelným s pedchozím pípadem.

6 i. Obr Zapojení modulu VCK F.MRAUENEC ) a umožuje píjem místního rozhlasového vysílae. Krom antény obsahuje kapacitní trimr C3, kondenzátor C2 s kapacitou podle kmitotu místního vysílae, kondenzátor Cl pro pipojení venkovní antény a detekní diodu k demodulaci pijímaného signálu. Obvod lze na pijímaný kmitoet doladit i zmnou potu závit na feritové tyce (pomr LI ku L2 zhruba 1:2)). Modul mže sloužit i jako zdroj signálu ke zkoušení nízkofrekvenních zesilova. Deska s plošnými spoji a umístní souástek je na obr Vtší plošky v horní ásti desky s plošnými spoji mžete použít k pipájení úchytek pro feritovou anténu. Také lze vyíznout naznaené obdélníkové otvory mezi ploškami a do nich zasunout držáky feritové tyky. Souástky Cl keramický kondenzátor 47 pf C2 kondenzátor podle kmitotu pijímaného signálu, nap. 330 pf C3 kapacitní trimr 30 až 60 pf (nap. 2 WN 70400) Obr Vstupní díl (modul VDL) LI cívka 25 závit L2 cívka 50 závit, ob vf lankem nebo izolovaným vodiem o 0,3 mm CuL (75 závit s odbokou na 25. závitu) D germaniová dioda (nap. GA205. Zapojení vývod 2 zaátek vinutí cívky 3 výstup 9 odboka vinutí 18 konec vinutí cívky 23 anténa ZKT Zesilova s kemíkovým tranzistorem Tento modul (obr. 117) mžete použít v kombinovaných sestavách spolen s moduly, osazenými germaniovými tranzistory. Vyhovuje v komplementárních zapojeních. Malý zbytkový kolektorový proud a vtší možnosti použití nap. širší penášené kmitotové pásmo budou jist dvodem, pro si modul ZKT zaadíte mezi stavební díly, které si urit postavíte. Pi zapojování pozor na polaritu zdroje, vodivost tranzistoru je (na rozdíl od modulu UZM) typu n-p-n! Prototyp, který jsme sestavili bez jakýchkoli úprav podle schématu, pracoval ^ na první zapojení. Vývody 3 a 5 byly pi fr.) Obr Obrazec plošných spoj a umístní souástek modulu VCK stídavé signály. Použitý odporový trimr (obr. 113) je ležatý typ (nap. TP 041). Oznaení polarity elektrolytického kondenzátoru na schématu je nahodilé a bude se mnit podle zpsobu a poteby zapojení. Oíslování vývod je na schématu. Obrazec desky s plošnými spoji a umístní souástek je na obr Souástky R miniaturní rezistor 1 0 kfí P odporový trimr 0,1 Míž C elektrolytický kondenzátor 5 pf, 15 V VDL Vstupní díl Feritová anténa na tyce o 0 8 mm délky 1 00 mm si vynutila vtší velikost modulu (80x30 mm), který je typem detektoru (obr. Obr Obrazec plošných spoj a umístní souástek modulu VDL NÁŠ KVÍZ ešení úlohy 29 ešení je pekvapiv jednoduché, v obou pípadech se v erné skínce skrývá jednoduchý symetrický multivibrátor (abstabilní klopný obvod) - obr. 3. V první skínce není vytvoena kondenzátorová vazba mezi kolektorem tranzistoru T2 a bází TI. Tranzistory jsou pln vybuzeny, dioda, která by mohla být zapojena do libovolného kolektoru, naplno svítí. Obvod se rozkmitá po propojení svorek A, 6 ^ A/2 (OmAtéuá&T^ UFo) 95 B vhodným kondenzátorem s kapacitou ádov srovnatelnou s kapacitou vazebního kondenzátoru Cl, na propojení rezistorem nereaguje. Jelikož se tranzistory pravideln stídají ve funkci a multivibrátor je symetrický (pracovní odpor kolektor je porovnatelný), stední odebíraný proud je vi výchozí situaci poloviní. Stední proud svítivé diody je ve srovnání s výchozím pípadem rovnž poloviní. ešení úlohy 30 Zapojení podobné, multivibrátor byl opaten obma vazebními kondenzátory, je však perušen obvod odporu v bázi jednoho z tranzistor. Proud odebíraný ze zdroje ve výchozím stavu je dán proudem vybuzeného tranzistoru TI (obr. 4). Obr. 4. Multivibrátor se rozkmitá po vodivém propojení svorek A, B. Jelikož jde o multivibrátor symetrický (se stídou 1:1) a odpory pracovních tranzistor v kolektorech jsou porovnatelné, stední odebíraný proud se nemní v pomrn širokém rozsahu zmn odporu rezistoru, zapojeného mezi svorky A, B. Byla-li by svítivá dioda zapojena v kolektoru nebuzeného (vybuzeného) tranzistoru, ve výchozím stavu nesvítí (svítí). Po rozkmitání obvodu se dioda rozzáí intenzitou, danou stedním proudem kolektoru. -li-

7 zde Praha I Obr Schéma zapojení modulu ZKT zkoušce spojeny. Deska s plošnými spoji a umístní souástek modulu ZKT je na obr Souástky R1 miniaturní rezistor 22 kq R2, R4 miniaturní rezistor 1 kfí R3 miniaturní rezistor 390ÍŽ C elektrolytický kondenzátor 5 pf, 15 V T tranzistor n-p-n (nap. KC508...) F.MRAUENEC 3.50 < 37,5» Zapojení vývod I báze tranzistoru 20 V 3 výstup 5, 6, 7 nastavení pracovního bodu I vstup až 6 V Obr Deska s plošnými spoji a umístní souástek modulu ZKT ZLO Zdroj pro logické obvody Napájet obvody TTL je relativn snadné: v popsaných modulech jsou obvykle jedno až dv pouzdra a ta lze pímo napájet z ploché baterie. (Pokraování) Jak dopadla inventura? Nepovedený seznam, jehož uspoádání bylo úkolem pedvánoní soutže, dal nkterým soutžícím více práce, než jsme pedpokládali. Devt z nich pehlédlo informaci v zadání úkolu, že pravá ást tabulky je v naprostém poádku. Stailo tedy tuto ást doslovn opsat. Ješt vtší problémy nadlal úkol, který jsme nazvali rebus (v uvozovkách). Dost bylo tch, kteí si neuvdomili, že staí pipsat k zakresleným tyem schématickým znakm písmena, kterými se oznaují, a peíst: RELE. Jiní pehlédli íslo 11, které urovalo, na kterém ádku -je tato souástka zaazena. Nejsnadnjší byla zejm doplovaka - avšak i se jednomu soutžícímu nedailo: akoli sloupec pro tajenku (název souástky) obsahoval 9 míst pro písmenka, vyšel mu název DIAK. Asi dva i ti dospláci pak pehlédli, že rubrika R 15 a tedy i tato soutž je urena dtem. Celkem 28 odpovdí bylo v naprostém poádku a výsledná tabulka tchto soutžících vypadala takto: 1. Transformátor 2 ks 2. Elektronka 3 ks 3. Kondenzátor 45 ks 4. Svítivá dioda 1 6 ks 5. Rezistor 121 ks 6. Tranzistor 32 ks 7. Tyristor 5 ks 8. Pepína 3 ks 9. Potenciometr 1 7 ks. Fotodioda 2 ks 11. Relé 1 ks 12. Termistor 2 ks Samozejm jsme uznali jako správné seznamy, kde byly názvy vypsány (podobn jako ve výpisu z poítae) bez diakritických znamének. A jak jsme pislíbili, vylosovali jsme ze správných ešení ti, jejichž autorm zaslala redakce Amatérského radia píjemné dáreky pod stromeek (elektronické stavebnice, odborné píruky, micí hroty). Jsou to: Martin Kuera, Hlavní 89, Kryry Martin Dušek, Jungmannova 1160, eský Brod O. Pištora, Mtice 49, erná za Bory Výhercm blahopejeme a ostatní jist eká odmna v píštích soutžích. -zh- Micí hroty jako ceny do soutže vnovala firma Zdenk Doskoil, Goárova 1288, Hradec Králové. INFORMACE, INFORMACE... Pro toto íslo AR jsme z asopis, které si lze pedplatit, vypjit nebo prostudovat v knihovn Starman Bohemia, Konviktská 24, 1, tel , vybrali jeden se tyicetiletou tradicí a jeden z novjších. Již od roku 1945 slouží radioamatérm - vysílam v USA asopis CQ Amateur Rádio, msíník, známý po celém svt. Pro pedstavu o obsahu strun z jednoho z loských ísel: Úvodník vydavatele, Pehled radioamatérských akcí pro daný msíc, Kontest P20X, Popis "runího" transceiveru HTX-404 (440 MHz FM) Rádio Shack, Expedice ZS/K9, Pracujeme se soumrným vedením - na pokraování, Baluny 4:1 a jejich provedení, Porovnání penos "clover" a "pactor" v praxi, Mýty o DX na nižších pásmech, Jednoduchá, snadno instalovatelná a deinstalovatelná všepásmová anténa, Poznámky k použití paket-radia, Telefonní interface a nová anténa, stálá rubrika Antény a píslušenství, Jakost nf signálu pro vysílání, Základy radiotechniky, "Klasická" zapojení z 50. let - první ást technického popisu elektronkového vysílacího zaízení, Amatérské pásmo 222 MHz, Kalendá kontest, Novinky z komunikaní techniky, Zaínáme s a- matérským vysíláním, K pedpovdi podmínek šíení a další stálé rubriky, Inzerce. asopis je formátu A4, má 156 stran, pedplatné do zahranií je na jeden rok 29, na dva roky 55 a na 3 roky 81 dolar. Druhý z pedstavovaných asopis, Test + Measurement World, je též msíník (s únorovým dvojíslem). Nosnými lánky v ísle, které jsme "vybrali pro ukázku obsahu, byly: z oblasti poítaem ízených testovacích systém - Redakce zkoušela software od tí rzných firem - výsledky zkoušek, z oblasti test zaízení - Obvody BIST a jejich innost (built- -in selftest), z oblasti spolehlivosti - Jak zlepšit testy spolehlivosti pi SMT (technika povrchové montáže), posledním velkým lánkem je Volba software pro integritu signálu. Souástí obsahu je samozejm obsáhlý seznam a popis výrobk z oboru, další lánky z techniky test atd. asopis má 92 stran, formát A4, roní pedplatné do zahranií je 120, dvouleté 204 dolar. ir (a^žugitfrilf) 7

8 bez. Signální hodiny Václav Ježek VYBRALI JSME NAI OBÁLKU Nyní, kdy se na náš trh dostává pehršle elektronických výrobk ze všech kout svta, tedy i cenov pijatelné digitální signální hodiny, zdá se amatérská stavba tohoto zaízení nesmyslem. Kdo si chce nco takového postavit vlastními silami má k dispozici jednoúelové integrované obvody, s nimiž lze hodiny snadno sestavit. Jednoúelové obvody jsou však pomrn drahé a hloubavé duše nejsou ernou skíkou,do níž nelze vidt, píliš nadšeny. ada amatér má ve svých zásobách nevyužité obvody CMOS, kdysi tak vzácné a pracn shánné, pro stavbu energeticky úsporných signálních hodin jako stvoené. Kritiky mé ženy na hromádní zásob souástek bez pozorovatelného a hlavn praktického výsledku mne spolu s výše uvedenými úvahami dovedly do stádia konkrétních úvah o signálních hodinách. Když se pak na trhu objevily velmi levné displeje LCD typu DR401A, definitivn jsem se rozhodl. Na signální hodiny jsem ml následující požadavky: - dvoumístný displej s indikací zbývajícího asu v minutách, - nastavení požadovaného asu s trvalou indikací poáteního stavu, - minimální obr proudu a z toho vyplývající ne píliš hmotný zdroj (nejlépe napájení jedním i dvma tužkovými lánky NiCd), - pesnost hodin 0,1 až 1 % (postaující kuchyská stabilita), - použití bžných souástek, - dostaten daleko slyšitelná zvuková signalizace. Popis zapojení diodou LED (v propustném smru 2 V), stabilita kmitotu nebyla však dostatená. Vyzkoušel jsem proto oscilátor se dvma komplementárními tranzistory. Jeho stabilita byla vcelku dobrá, ovšem následné zpracování signálu obvody CMOS, vzhledem k jejich neochot pracovat pi naptí 2,4 V, nebylo možné. Také zobrazova LCD DR401 nechtl spolehliv pracovat (podle katalogu vyžaduje minimální stídavé naptí 3,5 V). naptí dostaten pesn. Kmitoet se se zmnou naptí mní jen málo, což jsem si potvrdil mením - viz tab. 1 Pi zmn naptí baterie od 7,5 do 9,5 V se mní kmitoet o 4 Hz, což je pro potebu signálních hodin zcela postaující (0,23 %). Pi nejdelším nastaveném ase 99 minut je chyba asi 13 sekund. Pro dobrou stabilitu je nut- Funkce signálních hodin je znázornna na blokovém schématu (obr. 1). Generátor G vytváí signál o kmitotu 1775 Hz s postaující stabilitou, který se v dlii N dlí pevným íslem na jednominutové impulsy. Ty urují v pednastavitelném dvoudekádovém dlii jednotek (I) a desítek minut () požadovaný as. Stav íta je prbžn pomocí dekodér zobrazován na displeji LCD a zárove jsou vyhodnocovacím obvodem VO sledovány výstupy obou dekád. Pi vynulování íta se na obou jejich výstupech objeví logická nula. Tento stav je dekódován a oznámen zaznním tónu z piezokeramického mnie. Mou první snahou bylo dosáhnout vyhovující funkce všech obvod pi co nejmenším napájecím naptí, bžné obvody CMOS ani asova 555 však s naptím 1,5 V nepracují. Obvody CMOS vyžadují napájení nejmén 3 V a 555 dokonce 4,5 V. Pi ovování funkce nkteré obvody CMOS pracovaly jako oscilátor již od naptí 2 V. Naptí dvou lánk NiCd, napájejících zkušební oscilátor, jsem stabilizoval Protože jsem si Obr. 1. Blokové zapojení signálních hodin nechtl další práci komplikovat mniem naptí, rozhodl jsem se pro osvdené napájení destikovou baterií 9 V, která je pijateln velká, umožuje však jen malý odbr proudu. Po tchto zkouškách a zjištních byla již konstrukce hodin bez vtších problém. Zapojení signálních hodin je na obr. 2. Generátor 1775 Hz využívá osvdeného zapojení s asovaem 555 a pracuje i stabilizace napájecího Tab. 1. Kmitoet generátoru pi rzném napájecím naptí né použít kvalitní (polyester apod.) svitkový kondenzátor (C8) na vývodech 6 a 2 1. Signál z generátoru je veden na pevný dli s dlicím pomrem Na výstupu jsou impulsy o délce 60 s, které po minutách odeítají as, pednastavený v dekadických ítaích. Pevný dli je složen ze dvou obvod. První dlika (2) dlí tinácti. Zde je použit binární dli 4024, pracující v dlicím cyklu zkráceném diodami na Napájecí naptí [V] 4 5 6,5 7,5 8,5 9, Kmitoet [Hz]

9 když Obr. 2. Zapojení signálních hodin vývodech 6, 9 a 12 a nulující íta po vodné jsem ovoval mni SK leném odporu rezistoru R9 (330 2), byl každých tinácti impulsech. íta se o prmru 27 mm z produkce TESLA odbr této diody tynásobn vtší než nuluje, když se objeví úrove H najed- Hradec Králové. Jedná se o mni bez odbr všech ostatních obvod pístronou na všech výstupech ítae opate- rezonanní komrky - podrobn v AR je (5 ma pi 9 V). Destiková baterie ných diodami (Dl až D3). Tento stav A2/1992 na str. 80. Bez komrky má 9 V se pak rychle vybíjela. ešením je odpovídá íslu tináct v binární form, mni pi vybuzení jen minimální hlásí- zapojení použité v konené verzi (obr. Další dli (3) je osazen binárním d- tost. Komrku jsem vyrobil z plastové 2). Kondenzátor C5 pipojený paralelliem Dlí íslem 8192, což je misky vhodné velikosti, odpovídající n k LED D4 a spínacímu tranzistoru T3 binárn Celkov je tedy kmitoet prmru mnie, opatil stedovým ot- se nabíjí pes pomrn velký rezistor signálu generátoru vydlen vorem o prmru 3 mm a po obvodu R9 (12 kí2) v dob, kdy je T3 uzaven, ítae 6 a 7 (4029) jsou pivé- pilepil Chemoprenem. Mni jsem bu- proudem menším než 1 ma. Pi otevedením úrovn L na vývody 9 a na- dil tranzistorem (v zapojení podle obr. ní T3 se C5 vybije znaným proudem staveny na ítání dekadicky a vzad. Po- 2) signálem o úrovni TTL s promnným (desítky ma) pes LED, která jasn blikžadovaný as se ve form dvouísel kmitotem. Nejvtší hlasitosti - posuzo- ne. Tak se podstatn zmenšil odbr v kódu BCD penese z palcových pe- váno sluchem - jsem dosáhl pi kmito- proudu z baterie a tím i prodloužila pína na vstupy pednastavení obou tu 1775 Hz a tónu perušovaném v tak- doba jejího života.. Pi zapnutí pístroje vznikne na emi- tum 2 až 3 Hz. I výrobce uvádí pro toru TI impuls, kterým se oba ítae tento mni nejvtší intenzitu zvuku pi Stavba zaízení nastaví na požadované íslo. Minuto- 3,3 khz, mn se kmitoet 1775 Hz jevil vé impulsy pak snižují stav ítae až jako nejvýhodnjší a proto jsem jej Ped osazováním obou desek k nule. v signálních hodinách použil. s plošnými spoji (obr. 3 a 4) zkontrolu- Stav íta je dekódován 4 a 5 Pokud budete mít k dispozicí jiné jeme neporušenost vodivých cest. Nej- (4543) a zobrazován na displeji LCD mnie a budete se snažit dosáhnout prve zapájíme drátové propojky na s DR401 B. Impulsy s kmitotem asi 1 36 maximální hlasitosti, mžete zvolit jiný obou deskách a propojky vodivých cest Hz o amplitud 9 V budí displej na elek- kmitoet generátoru a upravit dlicí zobou stran desky. Je nutná kontrola trodách X a souasn mní polaritu pomr 2 jiným zapojením nulovacích se schématem zapojení, výstup signálem MODE na vývodu 6 diod tak, aby z dli vystupovaly im- Ob desky osadíme souástkami, dekodéru. pulsy o délce 1 minuta. Na desce nejprve pasivními, pak integrovanými Doítají-li oba ítae do nuly, objeví s plošnými spoji je místo pro rzné kom- obvody a tranzistory. Pi osazování se na obou výstupech CO úrove L. Na binace diod. obvod CMOS dbejte bžných pravidel výstupu I08d se objeví úrove H a sig- Signálních hodin jsem zhotovil nko- pro prácí s nimi, i když jsou opateny nálem z invertoru 8c se oteve hradlo lik, použil jsem rzné mnie - dva typy ochrannými diodami a "dají si hodn lí- 8b. Na budi mnie (T2) je pivede- od GM Electronic a z poškozených rus- bit. Diodu LED zapájíme až po uchyn signál 1775 Hz, perušovaný v rytmu kých budík. Všechny pracují s kmito- cení kompletu do skíky tak, aby do- 2 Hz hradlem 8a. Tranzistor T2 vy- tem 1775 Hz a jsou dobe slyšitelné. lehla práv do otvoru v panelu, budí piezokeramický mni a ozve se Indikaní LED slouží k oživení sig- Deska displeje je se základní despronikavý tón signalizace. nálních hodin. Bliká pibližn v sekun- kou spojena v úhlu 90 jednotlivými pro- Mni je možno použít libovolného dových intervalech. Pi použití bžné pojí z dekodér k displejm (obr.5), výštypu, pokud se vejde do krabiky. P- LED s proudem 20 ma a patin zvo- kov ji nejprve fixujeme drátem o pr-

10

11 1. 4 ; mru 0,6 až 0,8 mm, procházejícím otvory v obou deskách (pívod naptí k rezistoru R9, obr. 4 a 5) a pipájeném na ob desky. Na desku displeje pipájíme z vnitní strany kondenzátor C5, záporným pólem na zemnicí fólii, kladným na anodu LED D4. Propojíme drátem vývod 6 3 s rezistorem R na desce displeje. Zkontrolujeme istotu všech pájených míst, nejlépe lupou. Palcový pepína P2 spojíme dvma tyžilovými kablíky s rezistory R13 až R20, ale až po základním nastavení pístroje. Z íslicovky DR401 odstihneme i ohneme vývody pro segment H, který nepotebujeme. Uvedení do chodu Pepína Pi - kolík oznaený ke sbrnici (obr. 3) - spojíme vodiem s vývodem 3 6. Tím pednastavíme íslo 8. Pipojíme napájecí naptí 9 V (pes miliampérmetr) a stlaíme Pi. Pokud není zapájena dioda D4, musí být odbr proudu asi 5 ma. Na displeji se objeví 08. Je-li dioda D4 zapájena, bliká v rytmu asi 1 s. Trimrem R7 nastavíme kmitoet generátoru na 1775 Hz. Pi mení kmitotu použijte radji odporový dli 1:. Výstupní naptí generátoru dosahuje 9 V, které již mnohý íta nesnese a údaj kmitotu není pesný. V pípad, že obvody nepracují, zkontrolujeme logickou sondou nebo voltmetrem s vtším vstupním odporem naptí na všech a tranzistorech. Nejastjší píinou je chybjící spoj mezi plošnými spoji na obou stranách "Tlesky. Fungují-li všechny obvody správn, upevníme dvma šrouby desku do skíky pístroje. Nezapomete pedem z displeje odstranit ochrannou fólii a vložit do desky displeje diodu LED. Pod deskou displeje musí být izolaní podložka (viz obr.5). Vložíme pepína BCD (P2) a vývody propojíme se základní deskou, kde pájíme pímo na vývody. Pipojíme baterii 9 V. Zkontrolujeme funkci pedvolby asu - po nastavení každého ísla je nutno pístroj znovu uvést do chodu pepínaem Pi Zkontrolujeme nastavení pesnými hodinami. Po uplynutí pednastaveného asu musí zaznít zvukový signál. Mechanická konstrukce Skíka pístroje (obr.6 a 8) je vyrobena ze dvou do sebe zapadajících plech ohnutých do tvaru U. Na nosné ásti jsou pinýtovány úhelníky, opatené závitem M3. Ob ásti skíky jsou vzájemn spojeny šrouby M3. Nosná ást je na elním panelu opatena otvory pro pepínae Pi, P2 a 3 diodu LED a displej LCD. Ob ásti skíky jsou povrchov upraveny práškovou nátrovou hmotou. elní panel pístroje je popsán propisotem, pípadn polepen samolepicí fólií s natištným popisem (na tiskárn poítae) a pelepen ochrannou transparentní fólií. Otvor pro displej je z vnitní strany zakryt prhlednou fólií nebo okénkem z organického skla o tloušce alespo 0,5 mm a po obvod (pesah nejmén 5 mm) zalepen Chemoprenem. Na spodní stran jsou nalepeny tyi nožky ze styroporu. Jsem si vdom, že mj popis tak jednoduchého pístroje je velmi rozsáhlý. Chtl jsem se však s pípadnými zájemci podlit o své zkušenosti z konstrukce a vývoje tohoto zaízení. Zvlášt mladším a mén zkušeným budou snad mé rady užitené. Seznam souástek Rezistory R1, 2, 3, 6, 8,, 11 R4,12,13až 20 R5 R9 R26 R25 R7 Kondenzátory Cl, C2,6,9 C7 C3 C5 C8 Polovodiové souástky 1 NE555 (asova) (dli) (dli) 4, (dekodéry) 6, (ítae) (hradla) TI,2,3 KC148 T4 KC238 Dl,2,3 KA206 D4 LED Ostatní souástky desky s plošnými spoji pepína Isostat 2x2 pol, nezávislý palcový pepína BCD TS , 2 ks bonice k pepínai TS ks zobrazova DR401B, 2 ks piezokeramický mni, nap.kpt2040w- GM Electronic baterie destiková 9 V bateriový kontakt (klips) skíka pístroje nosná ást 14 kq, TR kq, TR Q, TR kq, TR kq, TR kq, TR kq, TP009 uf/ V, TE003 nf, TK nf, TK uf/ V, TE uf/ V, TF pf, (TGL5155) ^ryí r ETLI JSME Arendáš M.; Ruka M.: Nabíjeky a nabíjení, vydalo nakladatelství BEN - technická literatura, 1995, rozsah 128 stran, cena 59 K. O akumulátory je nutno peovat alespo tak, že se snažíme je mít trvale nabité. Dobrý nabíje se pak mnohonásobn vyplatí. Tato píruka obsahuje nespoet praktických návod na stavbu rzných typ nabíje: nabíjee akumulátor s odporovým omezením proudu, nabíjee pro akumulátory v automobilu, nabíjee pro uzavené niklokadmiové lánky a baterie do hodinek, tranzistorový a tyristorový nabíje s charakteristikou I, tyristorový nabíje s napovým omezením nabíjení a s proudovou regulací a další. Krom návod v knize nalezneme tipy pro udržování olovných akumulátor motorových vozidel a v závru je uveejnn rejstík odborných výraz. Feist W.; Klien J.: Nízkoenergetický dm, peklad z nminy vydalo nakladatelství HEL, 1994, rozsah 184 stran, cena 66 K. Kniha s podtitulem Úspory energie v bytové výstavb budoucnosti" je pedevším zamena na možnosti snižování spoteby energie v domácnosti. Pro vaší pedstavu o knize uvádíme alespo názvy nkterých kapitol: Vliv tepelné ochrany venkovních stavebních díl, Kompaktnost - pomr povrchu k objemu, Vliv pasivního využívání slunení energie, Vliv ventilace a systém vytápní, Energeticky úsporná a ekologická píprava teplé vody, Úsporné využívání elektrické energie, Píklady energeticky úsporných stavebních projekt. Díky neustále rostoucím cenám energie je tato problematika nanejvýš aktuální. nastavení -f r SIGNÁL 2 O 1 L 1 -odpoet v minutách 1 1 start n o o 1 po ohnutí O-) 41 -ní- LT) " 1 0 Obr. 1. Pohled na elní panel pístroje Obr. 8. Skíka pro signální hodiny Knihy si mžete zakoupit nebo objednat na dobírku v prodejn technické literatury BEN, Všínova 5, Praha, 0 00, tel.: (02) , fax: Slovenská poboka : ul. Hr. Králové 4, Banská Bystrica, tel. (088)

12 C2 izolace Stavebnice SMT firmy MÍRA - 6 Nejen mezi zaínajícími elektroniky ze záliby, nýbrž i u pokroilejších praktik jsou oblíbeny jednoduché zkoušeky a jiná užitená zapojení pro denní potebu. Taková zapojení jsou vdným námtem píspvk v asopisech a návody i stavebnice jsou velmi populární. Jedním z asto popisovaných zapojení jsou zkoušeky zkrat a stabilizátory pro rzná výstupní naptí. Je samozejmé, že i norimberská firma MÍRA má ve svém rozsáhlém programu stavebnic provedených technikou povrchové montáže SMT (surface mounted technology) miniaturní pístroj pro akustickou indikaci prchodnosti a modul stabilizátoru s nastavitelným naptím. Zkoušeka zkrat Zkoušeka je vestavna v plastikovém pouzdru (vetn miniaturních napájecích lánk) s rozmry 30 x 20 x mm a je vhodná pro zkoušení elektrických vedení a spoj nebo souástek s vnitním galvanickým propojením vývod (nap. rezistor, cívek, žárovek), ke hledání chyb na deskách s plošnými spoji a pod. Vzhledem k nepatrným rozmrm se stává tato zkoušeka zkrat stálým prvodcem elektronika. Velikost prchozího odporu je indikována výškou tónu - vyšší tón znamená menší odpor a hluboký tón naopak vtší odpor. Rozmry: Napájecí naptí: Zkušební proud: Technická data Popis zapojení 30 x 20 x 1 0 mm. 3 V (dva vestavné lánky). menší než 1 0 pa. Základem zapojení na obr. 1 je jednoduchý zdroj signálu se dvma tranzistory s vodivostí p-n-p a n-p-n (obdobné zapojení jako u poplašné sirény MÍRA viz AR A5/94, str. 20), který se rozkmitá teprve tehdy, jsou-li zkušební hroty propojeny odporem (jeho velikost uruje souasn výšku tónu). Indikace je akustická miniaturním sluchátkem Sl. Na obr. 2 je deska s plošnými spoji MÍRA 3643 (rozmry: 16 x 15 mm) vlastní zkoušeky a na obr. 3 je deska M43/2 držáku baterie (ta se skládá ze dvou lánk). Pi sestav se doporuuje nejprve osadit rezistory, kondenzátory a nakonec tranzistory. Na desku držáku baterie se pipájí kontaktní plíšek z fosforbronzového pásku o rozmrech 17 x 9 x 0,1 mm, ohnutého do tvaru U. Výška postranních ramen odpovídá výšce lánk (4 mm). Po kontrole celého zapojení se slepí ob destiky piloženou oboustrannou lepicí páskou a odpovídající plošky + a - se propojí krátkými kousky vodie, zahnutého pes okraje desky s plošnými spoji. Do pedvrtaného pouzdra se opatrn vlepí miniaturní sluchátko tak, aby se jeho výstupní otvor kryl s otvorem pouzdra (a pitom nebyl zapatlán lepidlem) a propojí se krátkými ohebnými lanky (délka 15 mm) deskou s plošnými spoji (pozor na správnou polaritu!). Piložené micí kablíky se provleou otvory v pouzdru a zapájejí na desku s plošnými spoji. Na opané strany kablík se pipájejí jehlovitá zakonení a pes pájené místo se nasune izolaní trubika. Do držáku baterie se vsunou oba lánky (pozor na správnou polaritu!), piemž na lánek B1 se nasune izolace (aby nedošlo ke zkratu lánku dotykem s kontaktním plíškem). Deska s plošnými spoji se vloží do pouzdra a pod prsvitné víko se umístí vystižený popisový štítek (je souástí návodu). Tím je zkoušeka zkrat hotova a pipravena k práci. Obr. 2. Deska s plošnými spoji Obr. 3. Deska s plošnými spoji držáku baterie zkoušeky zkrat - + Seznam souástek TI BC858, ozn. 3K T2 BC848, ozn. 1K Cl, 2,2 nf R1 2,7 kq, ozn. 272 R2 470 kq, ozn. 474 R3 330 kq, ozn. 334 B1, B2 AG3 - galv. lánky minaturní sluchátko (prmr 12 mm, výška 8 mm) zapojovací lanko, izolaní trubika, kontaktní plíšek, izolace lánku, pouzdro, samolepka Zdroj konstantního naptí Miniaturní modul provedený technikou povrchové montáže zmenšuje vstupní stejnosmrné naptí na nižší, pedem nastavené (konstantní) naptí pi zatížení do 50 ma. Ze vstupního naptí 9 V vznikne výstupních 5 V, 6 V nebo 7,5 V nebo z 15 V bude 9 V i 12 V. Obr. 1. Zapojení zkoušeky zkrat pouzdro Obr. 4. Zapojení zdroje konstantního naptí

13 Zdroj je vhodný pro napájení elektronických pístroj z vyššího naptí, než pro která jsou ureny. Vzhledem k nepatrné velikosti jej lze vestavt i do stávajících zaízení nebo použít jako modul v zaízeních nových. Technická data Vstupní naptí: max. 1 5 V. Výst. naptí: 5 V; 6 V; 7,5 V; 9 V; 1 2 V. Výstupní proud: max. 50 ma. Vlastní spoteba: asi 4 ma. Rozmry: Popis zapojení 16x13x2mm. Jednoduchý zdroj na obr. 4 používá integrovaný stabilizátor 78L05, urený pro kladné naptí. Pevné výstupní naptí (5 V) monolitického stabilizátoru je piítáno k úbytku na rezistoru R, zapojeném do spolené vtve a protékaném vlastním proudem integrovaného obvodu. Zmnou odporu tohoto rezistoru lze nastavit výstupní naptí. Tento princip zmny naptí se stabilizátory 78xx byl podrobn popsán v Konstrukní píloze asopisu Amatérské rádio 1989, str. 49 až 54. Na míst rezistoru lze výhodn použít nap. i diody (LED, Zenerovy). Na obr. 5 je deska s plošnými spoji M 03 (stavebnice MÍRA 3603). Správná poloha integrovaného obvodu je oznaena skosením hrany pouzdra. Pi sestavování se doporuuje nejprve osadit integrovaný obvod, pak kondenzátory (u tantalového je plus oznaen proužkem na pouzdru) a nakonec rezistor podle požadovaného Pevod A/ zmenšuje teplotní závislost senzoru U odporových sníma neelektrických veliin, pokud se nejedná pímo o mení teploty, je její vliv zdrojem chyby. Kjejí kompenzaci se užívají pídavné teplotn závislé souástky. Pokud jsou micí souástky v mstkovém zapojení, je podle teploty ovlivováno napájecí naptí i proud mstku. Nevýhodou je rostoucí složitost, navíc pi teplotní diferenci mezi souástkami mstku a snímai teploty klesá úinnost kompenzace. Je-li mený signál pevádn na íslicový, je užitené se seznámit s myšlenkou, která je základem zapojení (obr. 1) a která využívá teplotních vlastností rezistivních polovodiových sníma i- del (užívaných nap. v senzorech tlaku mechanického namáhání i kmitání) a funkního principu užitého pevodníku A/. Bez jakéhokoli pídavného snímání teploty je zde mená veliina pevádna na výstupní íslicový signál oproštný do znané míry od vlivu teploty. Postup lze aplikovat i na jiné senzory využívající mstkového zapojení odporových snímacích souástek, mají-li obdobné teplotní závislosti. Tento osmibitový pevodník (v technologii CMOS) [J] + + vstup výstup Obr. 5. Deska s plošnými spoji zdroje konstantního naptí Obr. 6. Sestava zdroje jako modul výstupního naptí (souástí stavebnice je pt rezistor s odpory podle tabulky). Zdroj konstantního naptí je konstruován tak, že jej lze bu vestavt do plastikového pouzdra s rozmry 30 x 20 x mm (ve kterém jsou ve stavebnici uloženy všechny potebné s paralelním výstupem využívá postupné aproximace. Doba pevodu je 0 ns, chyba ±1 LSB. Velikost vstupního naptí pro plné vybuzení výstupu L/ IMAX se nastavuje naptím na vstupu V REF, piemž platí, že l/ MAX = 2C/ REF. Napájí se 5 V pi typické spoteb 1,9 ma. Protože odpor mstku závisí na teplot, je pi jeho napájení konstantním naptím U procházející proud nepímo úmrný odporu mstku. V zapojení na obr. 1 je na výstupu OZ1 naptí úmrné proudu mstkem a odporu rezistoru R z. Toto naptí je pipojeno na vstup V REF pevodníku A/ a ovlivuje tak jeho vstupní citlivost podle velikosti proudu mstkem. Výstupní naptí mstku je pivedeno na vstupy IN+ a IN-. Odpor rezistoru R z se volí tak, aby klidový proud mstku zpsobil na výstupu OZ1 naptí odpovídající polovin jmenovitého výstupního naptí senzoru. Vtšina polovodiových tlakových senzor má záporný teplotní koeficient citlivosti TCS a kladný teplotní koeficient odporu TCR. Absolutní hodnoty obou koeficient jsou si velmi blízké, nap. senzor tlaku SLP004D americké firmy souástky), nebo z nho vytvoit modul pro vestavní do jiných pístroj. K tomu úelu se pipájejí delší vodie, které se ohnou (podle obr. 6) kolem desky s plošnými spoji a celek se izoluje piloženou izolaní trubikou, která se po navleení oheje (nap. fénem) a smrští kolem desky a souástek. Tabulka rezistor Naptí Odpor Znaení 5 V 0Q V 270 Q 271 7,5 V 680 Q V 1 ko 2 12 V 1,8 kq 182 Seznam souástek 78L05, ozn. 78L05 R viz tabulka Cl 0 nf C2 1 pf, tantal. ozn. 5 Izolaní trubika Živnostenská výroba zveejnných stavebnic a desek s plošnými spoji není dovolena a výhradní prodej si vyhrazuje pouze výrobce: MIRA-Electronic, Beckschlagergasse 9, Numberg, Deutschland. Stavebnice si lze zakoupit pímo v Norimberku na uvedené adrese. Má-li nkdo o stavebnice SMT zájem, mže si je u nás objednat (i na dobírku) v pražské prodejn ve Václavské pasáži - COMPO spol. s r. o., Karlovo námstí 6, Praha 2, tel./fax: (02) JOM SenSym lne. má TCS -0,2 %/ C a TCR +0,23 %/ C. Podobn tlakové senzory Motorola MPX 50, 0, 200 mají TCS - 0,19 %/ C a TCR +0,24 %/ C. Výstupní naptí OZ1, které uruje vstupní napový rozsah pevodníku, bude mít tedy záporný teplotní koeficient blízký hodnot TCS senzoru. A/ pevod tak redukuje TCS senzoru na velikost pibližn danou soutem TCS + TCR. Protože invertující vstup OZ1 je spojen se zemí, senzor pracuje, až na chybu danou vstupním rozdílovým naptím operaního zesilovae, jako by byl skuten uzemnn. Nesmí se ovšem zapomenout na vliv teploty na odpor R z, který by ml mít rovnž malý TCR. JH [1] Belousov, A. L: ADC helps temperature-compensate transducer. EDN 39, 1994, 20. ledna, s. 80, 82. [2] ADC0801/ADC0802/ADC0803/ADC 0804/ADC bit pp Compatible A/D Converters. Data Acquisition Databook 1993, katalog firmy National Semiconductor Corporation, USA. Kompenzace vlivu teploty na Obr. 1. senzor pomocí vstupu V REF pevodníku A/ A/

14 Když jsem odjíždl od svých pátel v pesném poadí, jaké je doporueno ve z dovolené, stžoval si majitel krásného ví- stavebním návodu k osazování, doporuený kendového domku na problémy s bydlením typ plastové krabiky a na ni samolepka v zimním období. Nikomu není píjemné, pedního panelu... prost paráda, když pijde po delší cest autem do stude- A po sestavení stavebnice pístroj skuných stn a nkolik hodin trvá, než aku- ten pracoval na první zapojení k plné spomulaní kamna navodí tepeln píjemnou kojenosti tak, jak íkal návod k obsluze! pohodu. Navíc topení akumulaními kamny A protože je tento pístroj zatím u nás nepeš den není zrovna nejlacinjší záležitost. píliš známý, rozhodl jsem se popsat jeho Dotázal se mne, zda neexistuje njaké dál- funkci dalším zájemcm, kové ovládání, které by umožnilo zapojit to- Stavebnice umožuje využít existující pní v pedstihu, ješt ped píjezdem. Dál- telefonní vedení netradiním zpsobem. Pokové ovládání rádiem jsem zavrhl, když mocí telefonu mžete ovládat až ti pístroje jsem si uvdomil vzdálenost a nespolehli- (jejich zapnutí nebo vypnutí), zkontrolovat vost takového ešení. Nedávno zízená tele- jejich stav (zda jsou momentáln zapnuty fonní pípojka mne pivedla na myšlenku nebo vypnuty) a to z jakkoliv vzdáleného využít telefonního vedení, piemž jsem nej- místa odkud mžete telefonovat, pokud na prve pemýšlel nad pobokovou ústednou, míst, které chcete ovládat, je rovnž instakterou by bylo možné pro tyto úely upravit lován telefon. Pokud jste na cestách, mže- (finance nehrály naštstí roli), pátelé mne te nap. stídav rozsvcet a zhasínat svtvšak upozornili na stavebnici Velleman, kte- la, pezkušovat funkci bezpenostního rou u nás nabízí firma GM electronic. zaízení, nebo si ped svým píjezdem do- Po zkušenostech, které jsem ml se m zapojit topení, stavebnicemi díve popisovanými, které Pístroj využívá k dálkovému ovládání tesice byly funkní, avšak spíše jen jako zku- lefonní íselnice, ovšem za pedpokladu, že šební vzorky (neprofesionální vzhled, nut- máte (na míst, odkud ovládáte) telefonní nost dalších doplujících souástek), jsem pístroj, který má krom pulsní i tónovou nebyl píliš nadšen, ale pesto jsem se ob- volbu (DTM). Takový pístroj snadno poznárátil na technické oddlení firmy GM. Místo te - pi zmáknutí nkterého tlaítka íslidlouhého vysvtlování mi nabídli stavebnici cové volby se vám ozve tón. Telefonní pík odzkoušení a musím íci, že skutenost stroj v míst, které potebujete ovládat, pedila oekávání. Profesionáln vyhlížející mže být libovolný, deska s plošnými spoji, perfektní stavební Pednost použitého zapojení spoívá popis a návod k obsluze, souástky nikoliv v tom, že díky zptnému tónovému signálu v sáku s oznaením nesouhlasícím s ná- máte možnost si ovit, zda je požadovaný vodem, avšak vlepené v proužcích papíru výstup v sepnutém i rozpojeném stavu. Sepnutí je jištno kódem, který si pedem zvolíte a pak volíte jednoduše tlaítkovou íselnicí telefonního pístroje. Pokud nemáte pístroj s tónovou volbou, lze použít u starých telefonních pístroj speciální generátor tónové volby (PD 888), který existuje rovnž jako stavebnice (dodává se též k faxm). Koupit nový telefonní pístroj však dnes není problém, ada tch, které jsou homologovány a na trhu, má možnost pepínat z impulsní na tónovou volbu. Na desce si drátovými propojkami nastavíme jednou provždy kód dvou íslic, kterým budeme hotový pístroj ovládat. Technické údaje - Ti samostatné výstupy, každý s indikací stavu diodou LED. - Interní ovládání kontrolované diodou. - Maximální spínaný proud 5 A, max. spínané naptí 250 V, každý výstup pes samostatné relé (relé pro výstup. 2 a 3 nejsou souástí stavebnice, je možné je dokoupit samostatn). - Automatické pipojení dálkového ovládání k telefonní lince po osmém, pípadn tetím zazvonní. - Automatické hlášení okamžitého stavu všech výstup po pipojení v poadí: vstup, výstup 1, výstup 2, výstup 3. Dvojitý tón znamená sepnuto, jeden tón rozpojeno. - Automatické odpojení, pokud do 20 s nepijde ovládací kód. - Kódová volba od 00 do 99 tónu v systému DTMF. - Možnost runího ovládání tlaítkem z panelu pístroje. - Napájení 12 V/300 ma st z transformátoru (není souástí stavebnice!) nebo ss z akumulátoru. Pipojení je jednoduché. Svorky A a B se spojí s telefonním vedením (paraleln k telefonnímu pístroji, nebo jako druhý telefon), pipojí se napájení a výstupní svorky

15 RY2 43 ' daný styka. V klidovém stavu jsou výstupní svorky dálkového ovládání rozpojeny. Kontrolu funkce je možné uskutenit i tlaítkem na pedním panelu dálkového ovládání. Normáln zane pístroj pracovat asi po osmi zazvonních, poet nutných zazvonní je však možné manuáln zmenšit. Ovládání je jednoduché. Po volb ísla telefonního pístroje, na kterém je zapojeno dálkové ovládání, uslyšíte normální vyzváncí tóny. Svj telefonní pístroj pepnete do funkce tónové volby (zatím ve vtšin pípad pracují naše ústedny s impulsní volbou). Asi po osmém vyzvánní se dálkové ovládání pipojí a uslyšíte tóny, indikující momentální stav jednotlivých výstup. Tuto kontrolu mžete provést kdykoliv volbou kódu a kombinace 00 pro kontrolu a to i vícekrát za sebou - nap. po pipojení i odpojení spotebie, i když zmna stavu je ihned zptn indikována akusticky. Spotebi se po volb kódu pipojí volbou ísla výstupu a íslice 1, pi rozpojování je stejný postup, jen poslední íslice bude 0". Pokud se s volbou nezane asi do 20 s po pipojení dálkového ovládání, spojení se automaticky peruší. Pokud zadáte nesprávný kód, uslyšíte varovný signál a volbu mžete opakovat, po tetí nesprávné volb kódu se spojení rovnž peruší. Jedinou nevýhodou jsou stávající pedpisy, které neumožují na telefonní vedení pipojovat pístroje, které nejsou u nás homologovány, což je pípad této stavebnice. Existuje však ada domácích ústeden, jejichž výstupy již nejsou v majetku firmy TELECOM a již naznaená možnost pipojit pístroj jako druhý telefon sice není z právního hlediska istá, ale v tomto pípad úel svtí prostedky. Dálkové ovládání pracuje stoprocentn a mohu je zájemcm s klidným svdomím deporuit. Prodejce by pak ml doplnit stavební návod o doporuený typ stykae pro ovládání výkonov vtších spotebi. Stavebnici dálkového ovládání telefonní linkou si mžete koupit za 1553 K pod typovým oznaením K6501 v prodejn firmy GM electronic spol. s r. o., Sokolovská 32, Praha 8, tel. (02) (podrobnosti o kontaktu na firmu GM electronic viz inzertní píloha AR). QX Obr. 2. Deska s plošnými spoji Seznam souástek Rezistory (1/4 W, mimo R38) R1 R2 R3 až R18 R19 až R21 R22 R23 až R25 R26 až R29 R30 R31 R32 R33.R34 R35 až R37 R38 VDR1 Kondenzátory Cl C2 C3 C4 až C9 CIO až Cl C14,C15 C16 Cl Q 0 Q 4.7 kq 0 kq 330 kq 390 Q 820 Q 2,2 kq 82 Q 6.8 kq 22 Q 220 Q 5,6 kq/1 W 230 V nap. závislý odpor 4,7 nf, keram. 22 nf, keram. 33 nf, keram. 0 nf, keram. 1 pf / 50 V IOpF/0 V 470 pf / 25 V 0,47 pf / 250 V keram. Polovodiové souástky Dl až D6 D7 až Dl 1N4148 1N4007 ZDI ažzd3 Zen. dioda 4,7 V ZD4.ZD5 Zen. dioda 27 V LD1.LD3 LED zelená LD2 LED erv., blikající LD4 až LD6 LED žlutá TI ažt6 BC547 T7 BD681 VR plast, stabilizátor IC1 4N35 IC2 UM92870C IC3 VK6501 (PIC16C55) XI SW1 TR1/1 Ostatní souástky RY1 relé 1 2 V, 1 spínací kon-, takt pro 5 A / 240 V st krystal 3,5795 MHz tlaítko jednopól. trafo pevodní 600/600 Q Souástky zde neuvedené (RY3, RY4, Cl 8 až C20) nejsou souástí stavebnice a osazují se jen v pípad poteby. Zvýšená poptávka po polovodiových souástkách Tržní odborníci pedvídají, že svtový trh polovodiových souástek se zvýší z 50 miliard US dolar v roce 1990 na 200 miliard v roce Technologie výroby polovodiových souástek má sloužit jako pohonná energie celého elektronického prmyslu. Zní to logicky, nebo výkonnost, kvalita a celková technická úrove elektronických pístroj pímo závisí na úrovni a cen použitých polovodiových souástek. Neustále však mžeme konstatovat, že trhu polovodiových souástek dominuje nkolik obích výrobc z USA a Japonska, kteí jsou vybaveni nejmodernjší výrobní technologií, technikou, výzkumnými a vývojovými kapacitami, mají dostatek finanních prostedk a zásobu státních zakázek. Evropští výrobci polovodiových souástek inovují své výrobky zvlášt tehdy, kdy jde o oderpání finanních dotací na progresivní vývoj pokrokových technologií nebo pímo souástek, komentuje nmecký hospodáský tisk. Tak nap. v novém závod Siemens v Drážanech, s jehož výstavbou se zaalo letos v ervnu, je každé pracovní místo subvencováno státem tém jedním miliónem marek. Pesto jsou dotace do této klíové technologie souasné doby s jistotou správnji vynaloženy než do obor neprogresivních i progresivních v minulosti. Ze svtové konjunktury polovodiových souástek pirozen profitují též výrobci potebného výrobního zaízení, materiálu a energií. V prvním tvrtletí 1994 se prodalo ve svtovém mítku zaízení za 3,6 miliardy dolar, a to je 0 47 % více než ve srovnatelém tvrtletí pecházejícího roku. V Evrop pipadají investice pedevším na firmy Siemens, Philips a SGS-Thomson Microelectronics. ástka 500 milión dolar, investovaná v evropských závodech, je asi o 50 % vtší než v 1. tvrtletí Ve srovnání s vysokou úrovní investic v oboru polovodiových souástek v Japonsku a USA, ale i super vysokého nárstu investic v dalších východoasijských zemích je Evropa velmi vzdálená a stále se zpožuje. Zpoždní se projevuje nejen u aktivních polovodiových souástek, ale 1 v oboru nejprogresivnjších optoelektronických souástek, které slouží jako idla i zobrazovae výsledk mení, kvality v automatizovaném výrobním procesu a v oboru zpracování dat. Samostatnou kapitolu zde tvoi optoelektronické zobrazovae z kapalných krystal, které se používají jako zobrazovae v poítaích a v barevných televizních pijímaích. Hlavními výrobci a vývojái oboru jsou japonské firmy Sharp, Hitachi, Toshiba a Mitsubishi, kteí si drží obrovský náskok jak ve vývoji, tak ve výrob, a již je asi nikdo jiný nedohoní. Vít. Stíž A/

16 Digitálny kl ú pre urovanie odporu farebne oznaených rezistorov Digitálny údaj pre potebu správného odítania odporu rezistora je názornjší a pohodlnjší ako v AR-B 6/93. Pódia zapojenia na obr. 1 a 2 prepí- až Pr3 volíme píslušná far- nami Pri bu rezistora. Pri a Pr2 prepojujú katody digitrónov El a É2 priamo so žernou a urujú prvé dvojíslie. Pepína Pr3 je spojený s jednoduchou diodovou maticou, umožujúcou zobrazit nulu alebo dve nuly digitrónmi E3 a E4, ktoré doplujú íselný údaj El a E2. Taktiež LED1 až LED4 predstavujúce násobitef symbol konenej hodnoty rezistora. Napr. 4,7Q, 47Q, 470Q, 4700Q, 47 kq, 470 kíž, 4700 kft, 47 MQ, 470 Mfí, 47 GQ. Prakticky pístroj identifikuje rezistory od 0,1Q až do 99 GQ (s takým vysokým oznaením rezistorov som sa (Tli 3prúžok zlatá R<ako Q) Obr. 2. Pohíad na predný panel E2 R2 ešte nestretol). Prístrojom je možné nielen odpor rezistora identifikovat, ale aj zisova, akým farebným kódom má by oznaený rezistor, ktorý práv potebujeme: na displej prenesieme požadovaný íselný údaj a doplujúci symbol z LED1 až LED4 hledaného rezistora a farbu odítáme na hmatníkoch posuvných prepínaov Pri až Pr3. Ak chceme zisova odpor rezistorov menších ako Q, móžeme pístroj doplnit zvláštnym tlaítkom, ktoré rozsvieti desatinnú bodku digitrónu, ak ju má, alebo malú tlejivku, i diodu LED umiestnenú medzi digitróny El a E2. Nakofko rezistory menšie ako LŽ majú tetí prúžok zlatý, napr.: IQ má oznaenie hndá, ierna, zlatá. Zlatá" pedstavuje tlaítko Tli, priom Pr3 je pepnutý v iernom políku, o E3.) ( y VyynnfUK V? o ooi?y V? Q W 9 o) ( 9 0) (g 0) Pr2 M R3 Pr3 a OOfo oo n kny* OkQ OO/cOH MCI 0 MCI 00 MQ GQÍ-o* ' EU RU Dlaž D11-KY130/300 $DU Dl D2, D5 $ D6 D7, y' td8 D9$ D -W- LEDU Obr. 1. Zapojenie elektronického digitálneho kíúa íslo farebného oznaena rezistora D3 r DTl yfl LED1 LED2 KQ LED3 MO +18 V GQ R5 +5 V 0V znamená (negativna žiadna farba) a svieti len LED1 doplujúci údaj El a E2, priom E3 a E4 sú samozejmé zhasnuté. Napíklad rezistor 6,8Q bude zobrazený skutone ako 6,8Q, tj. svietia El plus E2 a LED1. Nakofko si móžeme desatinnú bodku už predstavi, ak tetí prúžok rezistora je zlatý, móžeme Tli vynecha. Obr. 2 pedstavuje predný panel a štítok s farebným oznaením ahových prepínaov Pri až Pr3. Pri póvodnom riešení som použil pracné na kolene vyhotovené pepínae na principe posuvných potenciometrov TP 601 bez aretácie, tie sa však píliš neosvdili. Otoné pepínae by tiež vyhovovali, ale s menším efektom. Škoda, že na trhu nie sú vhodné pepínae, alebo izostaty s dostatoným potom pepínacích poloh s aretáciou a róznej vefkosti. Preto neuvádzam konštrukné výkresy k zhotoveniu prístroja, nakofko záujemca bude pístroj realizovat podfa svojich možností a potrieb. Digitróny je možné použi fubovofne, napr. ZM80T, ZM80, Z560M, Z570M, Z573M, ktoré sa najastejšie vyskytujú v spodných šuplíkoch stolov rádioamatérov. Anodové rezistory R1 až R3 volíme podfa píslušného digitrónu a katalogového údaj. Alebo zvolíme anodový prúd 2 až 3 ma pri anódovom napatí 180 až 220 V. Odpor rezistorov R1 až R3 sa móže pohybovat podfa použitého digitrónu od 18 do 47 k. Teba vybra skusmo, podfa napájacieho zdroja. Rezistor R5 volíme podfa použitých diod LED1 až LED4 a napájacieho napátia. Ako sieový zdroj je možné použi fubovofný zdroj napájajúci elektronické digitáln hodiny s digitrónmi, priom napájací zdroj pre LED vóbec nemusí by stabilizovaný. Staia jednocestné usmrovae s jednoduchou filtráciou so spoloným polom mínus". Riešenie zdroja vzhfadom na svoju jednoduchost neuvádzam. Avšak vofbou transformátora volíme aj vefkos a hmotnos prístroja. Na závr uvádzam alšie možné vylepšenia. Pístroj je možné zmodernizovat a to použitím zobrazovacích sedemsegmentoviek LED. To by však vyžadovalo použitie komplikovanej diodovej matice, o by pedstavovalo pre celý pístroj minimáln 1 diod. Tým by však pístroj stratil na svojej jednoduchosti. Miesto digitrónov móžeme použi diody LED zvláš pre každú íslicu, ako v AR-B 6/93, priom napájací zdroj +5 V je spoloný pre celý pístroj. alej je možné doplnit zapojenie prepínaom Pr4 indikujúcim toleranciu rezistora, ktorý by spínal alšie diody LED so znamienkom tolerancie. Nakofko najastejšie sa vyskytujú rezistory s posledným štvrtým prúžkom farby striebornej alebo zlatej o je 5 a % tolerancie odporu rezistora móžeme si tento údaj aj zapamáta a Pr4 vynecha. Štefan Raschman 16 -w

17 obvody zde Regulátor ss elektromotor Zdenk Kubeš Dále popisovaný obvod slouží k bezeztrátovému ízení ss motor. Výhodou je velká úinnost, malý chladi výkonového tranzistoru, malé rozmry zaízení. Lze jím ovládat ss elektromotory s komutátorem až do proudového zatížení, které je ureno použitým tranzistorem. Ztráty vznikají úbytkem na tranzistoru a pi dokonalém uzavení a otevení je vzniklé teplo minimální. K ízení lze pak použít klasický astabilní obvod s promnnou stídou tvoený tranzistory, ale i s 555, B260 popsaný již v AR atd. Konstrukn nejjednodušší a nejlacinjší se mi jeví obvod s 555. Použití pro indukní zátže (motory) lze použít pro regulaci otáek ventilátoru automobilu, rzných dtských hraek vláky, autodráhy a to s použitím nap. tahových potenciometr. Jde o motorky univerzální s vinutým statorem nebo se statorem z feritového permanentního magnetu. Zmnou pasivních souástek a souasnou stabilizací ídicího obvodu na maximáln 15 V lze zapojení využít i pro naptí až do 50 V. To lze využít nap. v doma vyrábných rotaních sváekách z dynam autobus, u nichž se díve provádla regulace buzení z dynama promnným odporem velkých rozmr, což lze s úspchem zamnit za popsaný obvod. Samozejm, že i bude kolísat indukované naptí kotvy v závislosti na velikosti budicího magnetického pole. To bylo ale i u sváeek buzených robustním drátovým reostatem. Popis funkce Jak již bylo zmínno, ídicí obvod pro zmnu stídy (obr. 1) je tvoen 555, jehož kmitoet uruje kapacita C2, kterou lze mnit, avšak souasn musíme pizpsobit regulaní potenciometr P, aby regulace probíhala v prbhu jeho celé dráhy. Potenciometrický trimr PT slouží k jemnému" doladní dráhy potenciometr P (zej- ných v Darlingtonov zapojení mžeme použít tranzistor KD366. Doporuuji však použít dvojici vzhledem k vtším použitelným proudm u typu KD C3, C4, D3, D4 použijeme jen pi regulaci motork! Tyto souástky mají za úkol chránit T2 a T3 ped proražením vlivem špikových naptí na induknosti motorku. Diody a kondenzátory tvoí zapojení s podobnými vlastnostmi jako mají svitkové kondenzátory. Žárovku Ž v provedení sufit pipájíme na píslušnou desku s plošnými spoji (obr. 2) silnjšími mdnými dráty tak, aby se vytvoila mezi destikou a žárovkou mezera asi 2 až 3 mm (z dvod chlazení baky). Seznam souástek R1.R2 1 kq R3 330 Q R4, R5 680 Q Cl 220 pf/16 V C2 220 pf, keramický C3, C4 1 mf, 16 V Ž sufitová žárovka 12 V/15 W Dl, D2 KA206 D3, D4 KY1 30/80 IO 555 T1.T2 KF517 (KC636) T3 KD503 ména v jeho koncovém úseku) a typu použitého motoru (jeho vlastností a ú- elu použití). T3 umístíme nejlépe na vjíový chladi. Místo dvojice T2 a T3 zapojein (O < 50 > 2x KA206 KF51 7 KC636 KD503 2 x KY130/80 chladi

18 . Digitální panelové midlo Zdenk David Digitální panelové midlo je konstruováno jako univerzální modul pro všestranné použití. Nejvtší pedností modulu jsou malé rozmry, jednoduchost zapojení, poteba pouze jediného napájecího naptí a pomrn malá spoteba proudu. Malé rozmry a jednoduché pipojení umožují použít tento modul v micích pístrojích, nabíjekách, napájecích zdrojích nebo k zobrazování rzných neelektrických veliin - nap. teploty. Stavebnice je vhodná díky dobré rep rod u kováte Inosti i pro pelivé zaáteníky. Technické údaje Základní rozsah meného naptí: -99 mv až +999 mv. Zobrazení: 3 místa. Chyba linearity: max 0,1 % ±1 íslice. Vstupní proud: 1 na. Rychlost mení za sekundu: 5 nebo 120 (viz text). Napájecí naptí: min. 4,5 V, max. 5,5 V. Odbr ze zdroje: asi 50 ma. Potlaení souhlas, rušení (CMR): 48 db - Potlaení rušení v napájení (SVR): 75 db. Rozmry: 5,5 x 4,5 cm. Popis zapojení Midlo je osazeno integrovaným obvodem 1 - C520D, pracujícím metodou dvojí integrace. Vlastnosti a innost integrovaného obvodu C520 byly již velmi podrobn popsány v AR AI 2/ 84. Jako vnjší integraní kondenzátor C2 je nutné použít typ s kvalitním dielektrikem (nap. typ MKH, MKT). Vstupní svorky integrovaného obvodu jsou chránny ped napovým petížením v obou polaritách Zenerovou diodou Dl a omezovacím rezistorem R1. Kondenzátor Cl potlauje pípadné nežádoucí napové špiky a stídavé signály. Trimrem R4 se nastavuje elektrická nula (ofset) a rezistory R2, R3 je nastaven rozsah nastavení. Zmnou odporu rezistoru R5 a nastavením trimru R6 lze upravit zisk (konenou velikost 999 mv). Provozní stavy integrovaného obvodu 1 jsou ureny velikostí pivedeného naptí na vývod 6 IOI. Pi naptí 0 až 0,4 V (spojením se zemí) je zvolen režim, pi nmž probíhá asi 5 mení za sekundu. Pi naptí 3,2 až 5,5 V (spojením s napájením +5 V) je zvolen režim, pi nmž probíhá pibližn 120 mení za sekundu. Pi naptí 0,8 až 1,6 V je mení zablokováno a displej zobrazuje poslední mený údaj. Tento ídicí vstup je vyveden na pájecí špiku na desce s plošnými spoji. Pro vtšinu aplikací je vhodné použít 5 mení za sekundu. Vstupy Hi a Lo nejsou skutenými diferenciálními vstupy. Vstup Lo musí být vždy spojen se spolenou svorkou zapojení (zemí). Mezi svorkou Lo a spolenou svorkou (zemí) je pípustný maximální úbytek na vodiích ±200 mv. Zapojení modulu pro mení je na obr.1 Integrovaný obvod 2 - D347 je dekodér a proudový budi sedmisegmentového displeje. Displeje pracují v multiplexním režimu a jejich spolené anody jsou spínány tranzistory TI, T2, T3. Desetinné teky displeje jsou vyvedeny pes rezistory R1 1, R12, R13 na pájecí špiky na desce s plošnými spoji. Pipojením nkteré pájecí špiky na zem se rozsvítí píslušná desetinná teka. Napájecí naptí je blokováno kondenzátory C3 a C4. Konstrukce a nastavení Digitální panelové midlo je kon- modul na struováno jako univerzální jednostranné desce s plošnými spoji o rozmru 5,5 x 4,5 cm. Nejprve zapájíme do desky plošných spoj pájecí špiky (pro pozdjší pipojení kabel) a drátové propojky. Pro propojky použijeme vodi o prmru 0,5 mm, nap. zbytky vývod z rezistor. Pak zapájíme integrované obvody, rezistory, kondenzátory a jako poslední dv upravené jednoadé objímky pro displej. Pro displej potebujeme dv jednoadé objímky s patnácti vývody (piny). Protože jednoadá objímka s 15 piny se bžn nevyrábí, použijeme 20pinovou, kterou zkrátíme. Doporuuji použít displej pedepsaného typu, jiné typy by mohly 18 4f

19 Philips). I A mén svítit. Kondenzátory je nutné zapájet tak, aby jejich vývody byly co nejkratší. Pi osazování elektrolytického kondenzátoru dbáme na správnou polaritu a u integrovaných obvod, tranzistor a diody dbáme na správnou orientaci vývod. Po pelivém zapájení pedepsaných souástek pipojíme kabely pro mení, nastavíme požadovaný pracovní režim a umístíme modul do vhodné krabiky. Pipojíme napájecí naptí a po 5 minutách provozu modul nastavíme. Spojíme svorky Hi a Lo se spolenou svorkou (zemí). Trimrem R4 nastavíme stav 000 na displeji. Nestaí-li k tomu rozsah trimru, zmníme odpor rezistor R2 nebo R3. Po nastavení nuly pipojíme na micí vstupy Hi, Lo a zem naptí 800 mv a trimrem R6 nastavíme na displeji 800. Nestaí-li k tomu rozsah trimru, zmníme odpor rezistoru R5. Odpory rezistor R2, R3, R5 jsou ureny tak, aby je nebylo nutné ve vtšin pípad mnit. Tím je nastavení hotové a digitální panelové midlo je pipraveno k použití. Máme-li k dispozici napájecí naptí vtší než 5 V, použijeme stabilizátor (nap. typ 7805) a výstup stabilizátoru 5 V zapojíme na napájecí špiky modulu. Zapojením externího napového dlie s rezistory podle obr. 4 lze zvtšit základní napový rozsah modulu a zapojením externího proudového boníku podle obr. 5 lze použít modul ^o mení proudu. Rezistory dlie a boníku musí být dimenzovány na píslušná naptí a proudy. Sadu souástek lze objednat na dobírku. Sadu souástek pro modul vetn vyvrtané desky s plošnými spoji za cenu 274 K. Osazený a oživený modul za cenu 314 K + poštovné 26 K. Uvedené ceny jsou vetn DPH. DA- VID - elektronik, Teyschlova 15, Brno Lze objednat i jiné stavebnice. Zašlete-li poštovní obálku s Vaší adresou a nalepenou známkou, pošleme Vám podrobnjší údaje. Televizní technika 2 Vít, V.:Televizní technika (synchronizaní a rozkladové obvody, pomocné a ídicí obvody, íslicové zpracování signálu 0 Hz, slaování obvod). 520 stran, 345 obr. Nkolik msíc po vydání první ásti seriálu knih o barevných televizních pijímaích (AZ servis Praha 1994) vydává nakladatelství AZ Servis druhou ást, která má 6 kapitol: V první, nazvané Reprodukce obrazu, se popisují barevné obrazovky typu In-line a Trinitron, dále obrazovky elektroluminiscenní, plasmové a výhledové typy plochých obrazovek s kapalnými krystaly spolu s konvergenními, fokuzanimi a rozkladovými problémy u tchto obrazovek. Druhá kapitola je vnována rozkladu televizního obrazu pomocí horizontálních a vertikálních vychylovacích obvod a jejich synchronizaci. Pozornost je vnována i tm GND+5U Lo Hi Obr 2. Deska s plošnými spoji a rozmístní souástek Seznam souástek R1, 7, 8, 9, kfí R2, 3 22 k R4, 6 trimr PT6H kí2 R5 1 kq R11.12, 13 0 Q Cl, nf/mkt C3 0 nf/ker. C4 0 pf/ V rad. TI, 2, 3 BC556 1 C520 2 D347 (D348) El, 2, 3 HDSP-5601 (5501, 5701) deska s plošnými spoji vyvrtaná, DPM3 pá jeí špika 9 ks jednoadá objímka 15 pin 2 ks nejmodernjším integrovaným obvodm vetn kombinovaných obvod, tj. obvod, slouených s barevnými dekodéry a signálovými obvody (nap. TDA8362). Jsou popsány i obvody pro korekci poduškovosti a pro konvergenci paprsk v obrazovce. Tetí kapitola pojednává o pomocných obvodech televizoru. Jsou to zdroje napájecího naptí, obvody k ízení TVP mikropoítaem a veškerá zákaznická ovládání vetn popisu hlavních soustav dálkového ovládání a typ ovláda. Do této ásti je zahrnut i popis nejmodernjších dekodér teletextu (i jednoipových). tvrtá kapitola je vnovaná problematice íslicového pepracování televizního signálu uvnit televizního pijímae. Jsou uvedeny moderní pevodníky A/D i D/A vetn plsnímkových pamtí k vytvoení neblikavých obraz s rozkladem 0 Hz a s redukcí šumu (verze ITT i Je popsáno technické provedení obrazu v obraze", obrazu o pomru stran 16:9, innost dekodéru soustavy NICAM. Nula Zisk Obr. 3. Pipojení modulu Obr. 4. Obr. 5. 9M 900k Zvtšení napového rozsahu 1 m. Rb IOOjjA lok ImA 1k ma 0R looma R 1 IR A 0,1R Zvtšení proudového rozsahu Protože mi doma v šuplíku již nkolik let zahálel obvod N520 (druhojakostní verze C520), ješt z dob výprav za levnými souástkami do bývalé NDR, požádal jsem autora o zaslání desky s plošnými spoji a modul panelového midla jsem vyzkoušel. s tímto obvodem pracovalo zapojení na druhý pokus (po prvním jsem odstranil dva cínové mstky) a odporovými trimry jsem snadno nastavil jak základní rozsah, tak nulu pi zkratovaných vstupních svorkách. Vím, že pi pelivém pájení (spoje na desce jsou dosti husté") budete ješt úspšnjší. Belza Protože mezi moduly TVP patí i modul družicového pijímae, zabývá se pátá kapitola jeho základním obvodovým ešením vetn dekodéru pro soustavy D-MAC a D2- MAC. Je pojednáno i o zvukové soustav Wegener Panda I a o prostorovém zvuku Dolby Surround. V této kapitole je i pehled scramblovacích a to pedevším íslicových metod Eurocrypt a Videocrypt. Poslední, šestá kapitola obsahuje pehled slaování a nastavování pro hlavní obvody televizoru s podrobným popisem a vyobrazením tí nejznámjších elektronických zkušebních obrazc. Kniha je velmi dobe zpracovaná nejen po odborné stránce, ale i pokud jde o srozumitelnost - pro dokonalé porozumnní popisované tematice je vhodné znát i obsah první ásti, zmínné v úvodu této recenze (lze ji objednat spolu s touto druhou ástí). Knihu dodává nakladatelství AZ servis, Farní 21, Praha 6. A/

20 Univerzální VKV konvertor CCIR-OIRT Jií Zuska, Pavel Kotráš Problematika konverze signál rozhlasových vysíla, pracujících v pásmu VKV, se stala opt aktuální. Zatímco ped asem byl zájem (pro pijímae, dovezené ze západu) o konverzi signál z pásma OIRT do CCIR, nyní je situace opaná. Podle [1] je u nás v provozu asi 120 vysíla v pásmu CCIR proti 11 vysílam v pásmu OIRT (nyní nkteré z nich již nevysílají, nebo jen se znan omezeným výkonem). V dsledku této skutenosti má velká ást poslucha VKV v podstat dv možnosti - buto starý pijíma vyhodit a koupit nový, nebo stávající pijíma adaptovat pro píjem v pásmu CCIR. Tento píspvek má pomoci pi realizaci druhé možnosti, která je dostupná a vhodná zejména pro amatéry a kutily. Možnosti adaptace pijíma VKV-OIRT pro pásmo CCIR Existují dva základní zpsoby ešení. První spoívá v peladní vstupních obvod pijímae do žádaného kmitotového pásma a znamená vždy znaný zásah do pijímae. Tato možnost je ovšem zásadn závislá na typu daného pijímae, nkdy je snazší, nkdy obtížnjší, nkdy tém nemožná. Podrobnjší informace o tomto ešení je možné získat u firem, které tyto služby nabízejí. Ceny se bžn pohybují zhruba od 400 korun výše. Obecn lze íci, že kvalitnjší pijíma obsahuje složitjší obvody a jeho peladní bude pracnjší (a tedy i nákladnjší). Druhá metoda spoívá v použití konvertoru. Princip je jednoduchý - pomocí oscilátoru a smšovae pevedeme kmitoet vysíla z pásma CCIR (87,5 MHz až 8 MHz) do pásma OIRT (66 MHz až 74 MHz), v nmž pracuje náš pijíma. Celá tato sestava, tedy konvertor + stávající pijíma dohromady vlastn tvoí pijíma s dvojím smšováním, jehož první mezifrekvenní zesilova (vstupní díl stávajícího pijímae) je peladitelný. Blokové schéma takového uspoádání je na obr. 1. Vstupní a výstupní obvody takového konvertoru jsou širokopásmové. Protože však žádané pásmo CCIR je 2,5krát širší než OIRT, musíme se buto spokojit s píjmem jen jeho ásti, nebo musíme mít možnost kmitoet oscilátoru konvertoru pepínat. Ve druhém pípad potom mžeme v soubhu s oscilátorem pepínat též kmitotové pásmo vstupní propusti konvertoru. Jako optimální se jeví rozdlení celého pásma komplikace, spojená s nutností pepínání, je zde zmírnna možností použití ladicího systému stávajícího VKV pijímae k volb jednotlivých rozhlasových stanic. Jiné ešení konverze je zachyceno na obr. 2. Vstupní obvod stávajícího pijímae zde pracuje jako první mf zesilova (viz výše zmínná sestava pijíma + konvertor = pijíma s dvojím smšováním) na kmitotu 73 MHz, kam jej pevn naladíme. Na stejný kmitoet je pevn naladn i výstupní (nyní úzkopásmový) obvod konvertoru. Kmitoet oscilátoru konvertoru je pelaován v rozsahu (s malým pesahem) o 73 MHz výš, než je kmitotový rozsah pásma CCIR, tedy od 160 MHz do 181 MHz. Vstupní obvod konvertoru (opt úzkopásmový) je pak pelaován v soubhu s oscilátorem v rozsahu od 87 MHz do 8 MHz. Pes nutnost e- šit soubžné ladní vstupních obvod a oscilátoru konvertoru se tato varianta jeví jako optimální, protože nejpracnjší ást zapojení (totiž ladné obvody) zde vychází velmi jednoduše, a to jak z hlediska realizace, tak i nastavení. Použití úzkopásmových obvod rovnž pináší menší ztráty (což pízniv ovlivní šumové vlastnosti konvertoru) a zejména zlepšuje odolnost vi nežádoucím píjmm a parazitním modulacím. Z tchto dvod je tato varianta použita v pedloženém zapojení. Obvodové ešení konvertoru Klíovým problémem konstrukce je volba souástek, pedevším smšovae. Ze spektra možných zapojení pedem vylouíme krajní varianty (bipolární tranzistor je sice levný, ale špatný, diodové balanní smšovae sice kvalitní, ale drahé). Nkde mezi nimi se nachází smšova s tranzistorem MOSFET. Pokud však chceme zachovat možnost napájení konvertoru ze zdroje pijímae, nebude toto ešení použitelné univerzáln. U penosných pijíma totiž asto bývá napájecí naptí jen 6 V a navíc musíme ješt poítat s uritým poklesem naptí napájecích lánk v prbhu doby jejich života. Takto velké (i spíše malé) naptí ovšem smšovai s tranzistorem MOSFET nestaí. Optimální ešení nabízí firma Signetics prostednictvím svého obvodu NE612. Ten obsahuje kvalitní vyvážený smšova s dobrou odolností vi kížové modulaci a malým šumem a navíc ješt dobrý oscilátor, tedy všechno, co potebujeme. Obvod je vybaven vnitní stabilizací napájecího naptí, což spolu s teplotn kompenzovaným nastavením pracovních bod konstruktéra zbaví mnoha starostí. Funkce obvodu je zaruena již od 4,5 V, typický odbr proudu 2,4 ma je vzhledem ke kvalit (vstupní kmitoet až 500 MHz) velmi skromný. Mezi pednosti patí též velká vstupní impedance (1, 5 ko // 3 pf) a konverzní zisk, typicky 17 db na 45 MHz. Zájemce o bližší informace o tomto skuten vynikajícím obvodu odkazuji na [2], kde najdou další podrobné informace, rzné konfigurace zapojení vstupních a výstupních obvod smšovae i obvod oscilátoru a cenné aplikaní poznámky vetn rzných píklad zapojení. Uvedená literatura svdí o tom, že propagaci vždy lépe zajistí kvalitní a seriózní informaní materiál, než agresivní a stupidní reklama. Popis zapojení Schéma zapojení konvertoru je na obr. 3. Vstupní signál zavedeme ha volný konec vazebního vinutí (cívka LI). Vstupní ladný obvod je pelaován varíkapem Dl v rozsahu pásma CCIR. Kondenzátor Cl oddluje stejnosmrné naptí od uzemnné cívky L2 a ladicí zárove upravuje ladicí rozsah vstupního Obr. 1. Konverze s pevn naladným oscilátorem konvertoru Obr 2. Konverze s pelaovaným oscilátorem konvertoru 20 i] EQ

21 . i 2 x KB9G NE612AN KC239 KZ141 Obr. 3. Úplné schéma konvertoru VKV obvodu. Vazební kondenzátor C2 stejnosmrn oddluje cívku L2 od vstupu obvodu NE612. Druhý vstup je vysokofrekvenn uzemnn pes C3. Symetrický výstup smšovae pracuje do pevn ladného obvodu, složeného z cívky L3 a kondenzátoru C4. Obvod je naladn na kmitoet 73 MHz. Konvertovaný signál se pak pevede na výstupní svorky pomocí vazebního vinutí (cívka L4). Výstup konvertoru mže být (podle vstupu stávajícího pijímae) buto symetrický, nebo asymetrický. Propojení jedné z výstupních svorek se zemí, jak je to naznaeno ve schématu árkovan, realizujeme snadno kapkou cínu. Oscilátor konvertoru pracuje v Col- -pittsové zapojení. Ladný obvod tvoí cívka L5 s varikapem D2 a kondenzátorem C5, který zajišuje soubh oscilátoru se vstupním obvodem. Kondenzátor C6 oddluje stejnosmrnou složku naptí vývodu oscilátoru od uzemnné cívky L5. Kondenzátory C7 a C8 jsou souástí obvodu zptné vazby oscilátoru. Rezistory R1 a R2 pivádjí ladicí naptí na varikapy. Rezistor R3 ponkud zvtšuje proud oscilátorového tranzistoru uvnit obvodu, aby byla zajištna jeho spolehlivá innost v celém rozsahu peladní. C9 spolu s tlumivkou Tli filtrují vysokofrekvenn napájecí naptí integrovaného obvodu a tím pispívají ke stabilit celého zapojení. Napájecí naptí celého konvertoru blokuje kondenzátor CIO, Cil pak filtruje ladicí naptí pro varikapy. Zbytek zapojení tvoí obvod jednoduchého stabilizátoru naptí. Patí sem kondenzátory C12, Cl 3, a Cl 4, rezistor R4, dioda D3 a tranzistor TI Souástky a deska s plošnými spoji Pro obvody konvertoru byla vytvoena deska s plošnými spoji s co nejmenšími rozmry, aby bylo možné vestavt jej do skíky nejrznjších pijíma (ovšem krom kapesních). Destika má rozmry 25 x 40 mm. Obvody konvertoru jsou tvoeny kombinací bžných souástek a dále souástek pro povrchovou montáž. Kondenzátory a rezistory pro SMT nejen významn zmenšují rozmry destiky, ale jsou ve vf obvodech výhodné i z hlediska funkního. Tyto souástky totiž mají velmi malé parazitní induknosti, což pispívá ke všeobecn lepším vlastnostem vf obvod. Další píjemnou vlastností souástek pro SMT jsou úzké tolerance jejich hodnot. Ostatní klasické souástky jsou v rozpisce specifikovány ze sortimentu bývalého výrobce TESLA. Dvod k tomu je nkolik. Pedevším to umožuje využít šuplíkové zásoby", které jinak Krom toho se beznadjn zastarávají. tyto souástky stále vyskytují v nabídce mnoha firem (viz inzerce AR) ve velmi píznivých cenových relacích, jedná se vlastn o výprodej. Pitom však je náhrada jinými, modernjšími souástkami vždy možná, protože jejich vlastnosti jsou pinejmenším stejné dobré a rozmry podobné. Dále je zejmé, že strohá orientace typ souástek na nkterého zahraniního výrobce by mohla být pro mnohé zájemce siln svazující. Cívky ladného vstupního a výstupního obvodu (LI + L2 a L3 + L4) jsou navinuty na tlískách ze Soupravy vf cívky, které byly pod oznaením 5FF vyrábny v podniku TES- LA Kolín. vinutí Tyto kostiky umožují cívek dobe definovat, což pispívá k dobré reprodukovatelnosti zapojení. V nouzi mžeme použít i jiná cívková tlíska o 0 5 mm se závitem M4 x 0,5 mm pro šroubová jádra. Musíme ovšem dodržet navíjecí pedpis prmr použitých drát. Cívka oscilátoru L5 je samonosná vzduchová a dolauje se roztažením nebo stlaením závit. Varikapy v ladných obvodech u vstupu a oscilátoru by mly být páro- když požadavky na soubh ne- vané, i jsou píliš velké. Zenerova dioda v obvodu stabilizátoru napájecího naptí by mla mít naptí alespo 5,1 V, ale radji 5,2 až 5,3 V pi proudu 2 ma. Rezistor R4, napájející tuto diodu (a bázi tranzistoru stabilizátoru TI) volíme podle velikosti naptí L/ B kterým bude konvertor, napájen. Pro naptí 6 V to bude 470 Q, pro 9 V - 1,8 kq a pro 12 V - 2,7 kq. Tlumivku Tli v pívodu napájecího naptí je možné koupit hotovou, nebo ji mžeme zhotovit sami, navineme-li tenkým drátem pibližn 40 závit na feritovou tyinku nebo malý toroid. Ladicí potenciometr použijeme jakýkoliv typ s lineárním prbhem. Z hlediska pohodlnosti ladní je vhodný potenciometr desetiotákový, jeho cena však nkolikanásobn pevyšuje ostatní náklady na celý konvertor. Pi použití jednootákového potenciometru pak ovšem ladní vyžaduje znanou pozornost a jemnou ruku. K dostupnosti souástek zahraniní výroby bych pipojil nkolik poznatk z vlastní zkušenosti. Pasivní souástky pro SMT jsou v dobrém sortimentu a za píznivé ceny k dostání v pražské prodejn GM electronic. Trochu starostí ale pineslo shánní IO NE612. Akoliv jej najdete v nabídce vtšiny firem se za- a llslllft ca i atcafti f ot r-zr «, :i ' '"i 5 xš a : ' n icpsi s I" -**' "l/ 1 # I 5 o t C, - -Jo i,...j g isiír immm I i li I Obr. 4. Deska s plošnými spoji konvertoru Obr. 5. Rozložení souástek SMT - pohled na stranu spoj - pohled shora *95 l] EO 21

22 vedenou prodejní sítí, v obchodech jsem neuspl. Nakonec jsem jej koupi! u firmy Starmans electronic za cenu, která byla proti jiným nabídkám zhruba poloviní. Návštva u této firmy dává pocit uspokojení, nebo mimo vstícného a solidního obchodního jednání zde zákazník najde bohatý výbr katalogové i aplikaní literatury od širokého spektra výrobc elektronických souástek. Stavba konvertoru Stavbu zahájíme vyvrtáním otvor v desce s plošnými spoji. Na vývody z destiky doporuuji dát narážecí pájecí oka a díry vyvrtat podle nich. Dále vyvrtáme otvory pro cívky vstupního a výstupního obvodu, celkem 8 dr mm. Ostatní otvory vrtáme 0 0,8 mm. Je vhodné okraje všech dr z obou stran zbavit otep. Desku dobe oistíme (nap. pískem na nádobí, nebo tvrdou pryží), omyjeme a osušíme. Do pipravené desky narazíme nejdíve pájecí oka všech vývod, potom osadíme souástky pro povrchovou montáž. S použitím pinzety, kvalitní trubikové pájky, regulované mikropájeky a alespo trošky šikovnosti to nebude problém. Potom zapájíme do desky cívky ladných obvod a ostatní souástky, osazované z horní strany desky. Pak, jako poslední osadíme všechny polovodie, vetn integrovaného obvodu. Nezapomeneme na propojku v obvodu ladicího naptí. Nakonec nasadíme na cívky vstupního a výstupního obvodu stínící kryty, které pipojíme drátkem k zemnícímu spoji na místech, oznaených v obrázku rozložení souástek kížkem. Oživení a nastavení Po celkové kontrole zapojení pipojíme k píslušným vývodm konvertoru ladicí potenciometr, ke vstupu kabel pro pipojení k rozmítanému generátoru. Do cívkových kostiek zašroubujeme šedivá feritová jádra. Výstupní obvod upravíme na nesymetrický (viz popis zapojení), výstup zatížíme rezistorem asi 0Q a pipojíme k nmu sondu. Napájecí naptí pipojíme pes vhodné midlo proudu a zkontrolujeme proudový odbr konvertoru (má být asi 5 ma). Voltmetrem ovíme velikost stabilizovaného naptí na vývodu U s. Má tam být alespo 4,5 V, ale ne více než 4,8 V. V dalším kroku pak naladíme výstupní obvod konvertoru. Pipojením tlumicích rezistor 0 Q paraleln k cívce L2 a L5 zatlumíme vstupní obvod a vyadíme z innosti oscilátor. Na rozmítaném generátoru nastavíme výstupní naptí 0 mv, stední kmitoet 73 MHz a šíku rozmítání asi 20 MHz. Jádrem cívky výstupního obvodu nastavíme vrchol kivky penosu na 73 MHz. Dále seídíme oscilátor. Odpojíme oba tlumicí rezistory a potenciometrem Pí nastavíme nulové ladicí naptí U^. Vstup konvertoru odpojíme od generátoru. Za pomoci voln vázaného spektrálního analyzátoru nebo absorpního vlnomru nastavíme kmitoet oscilátoru (roztažením nebo stlaením závit cívky L5) na 160 MHz. Pak nastavíme plné ladicí naptí a zjistíme kmitoet oscilátoru - ml by být alespo 181 MHz. Pokud je nižší, pak pipojíme paraleln k C5 kondenzátor o malé kapacit (asi 3,3 pf) a znovu nastavíme ladicí naptí na nulu. Potom opt deformací L5 nastavíme kmitoet oscilátoru na 160 MHz, opt nastavíme plné ladicí naptí a znovu kontrolujeme kmitoet. Tento postup opakujeme až do dosažení požadované peladitelnosti oscilátoru. Poslední operací je nastavení vstupního obvodu. Vstup konvertoru znovu pipojíme k výstupu rozmítaného generátoru, na kterém nastavíme výstupní naptí asi mv, stední kmitoet 98 MHz a šíku rozmítání asi 30 MHz. Vstupní obvod dolaujeme jádrem cívky stídav na obou koncích ladicího rozsahu. Dobe nastavený konvertor má zisk asi 12 db, který se pi peladní pes celé pásmo mní mén než o 1 db. Dosažené výsledky Konvertor byl zkoušen s pijímaem Panasonic, u kterého byla na kmitotu 70 MHz namena citlivost asi 3,5 pv pro odstup šumu 26 db. Po pipojení popsaného konvertoru byla na kmitotu 0 MHz namena citlivost asi 2 pv. To souhlasí s pedpokladem (odvozeným z šumového ísla obvodu NE 612), že konvertor zlepší píjmové vlastnosti vtšiny tuzemských a levnjších zahraniních VKV pijíma. Pro nedostatek micích pístroj nebylo možné zmit velmi dležitou vlastnost, odolnost proti kížové modulaci. Dá se však oekávat, že odolnost celé sestavy bude záviset hlavn na kvalit vstupních obvod samotného pijímae. Integrované obvody NE612AN je možno zakoupit u firmy Starmans, a to jak pímo, tak i prostednictvím zásilkového prodeje na adrese: STARMANS electronics, ul. 5. kvtna 1, Praha 4, tel.: Konvertory, vyrábné profesionáln podle pedloženého zapojení dodává firma TES elektronika, která je již v této oblasti elektroniky dobe zavedená a známá (viz inzerce AR). Seznam souástek konvertoru Souástky pro povrchovou montáž - vše velikost 1206 R3 22 kn R4 viz text Cl 47 pf C2,C6 150 pf C3 1 nf C4,C5 22 pf C7,C8 6,8 pf C9 3,3 nf Cil 220 nf C14 22 nf Klasické souástky R1,R2 0 kíi Pí až 0 kfi, viz text CIO 2,2 pf/16 V, TE 133 C12.C13 4,7 pf/6,3 V, TE 131 Til asi ph - viz text D1,D2 KB9G D3 KZ141 TI KC239 1 NE612AN Navíjecí pedpis pro cívky L2-4 a 3/4 z drátu o 0 0,5 mm, tsn LI - 1 a 3/4 z drátu o 0 0,2 mm u spodního konce L2 L3 - L4-6 a 3/4 z drátu o 0 0,5 mm, tsn 2 a 3/4 z drátu o 0 0,2 mm uprosted L3 L5-3 z drátu o 0 0,5 mm, trn 5 mm, délka 8 mm Ostatní deska s plošnými spoji, narážecí oka Literatura [1] Macoun, J.: AR B 1/1994. [2] Phillips - Signetics: RF Communications Handbook. * * * Peladní pijímae FM Mini do pásma VKV CCIR Pro majitele pijíma FM Mini, postavených podle návodu v AR (roník 1986) autoi vyzkoušeli a doporuují dále uvedený postup peladní do pásma VKV CCIR. Popis peladní se bude odvolávat na schémata zapojení a obrázky rozložení souástek ve stavebním návodu (obr. 1,2, 1 0 a 1 2 v AR 9/86). Peladní pijímae zahrnuje dva úkony - peladní oscilátoru a dále doladní soubhu vstupního obvodu a obvodu pásmové propusti mezi vstupním pedzesilovaem a smšovaem. Nastavení oscilátoru: rezistor R72 nahradíme trimrem zhruba stejného odporu, jaký má ladicí potenciometr Pí, Pak trimrem P6 nastavíme na horním konci Pí naptí 19 V. Dále zmnou nastavení pidaného trimru nastavíme na dolním konci Pí naptí 8,5 V. Potom trimr odpojíme, zmíme a místo R72 zapojíme rezistor s pibližn stejným odporem (odchylka do %). Dále stídavým dolaováním na horním (trimr C15, Pí nastaven na horní konec) a dolním (cívka L4, Pí na dolní konec) okraji pásma nastavíme podle íslicové stupnice rozsah ladní pijímae na 87,5 až 8 MHz. Potom zajistíme polohu jádra cívky L4 voskem. Pi ladní vstupního obvodu a vf pásmové propusti lze postupovat podle popisu koneného naladní pijímae, které je souástí dokonení stavebního návodu v AR 11/86 str Slaovací body jsou však nyní na kmitotu 92 MHz a 4 MHz. Pokud není v míst vazebního kondenzátoru C9 zapojen obvod s varikapem, bude patrn vhodné zmenšit kapacitu kondenzátoru, aby se neúmrn nezvtšila šíka pásma propusti. Správné naladní obvod (soubh) poznáme podle toho, že zisk vstupní jednotky je pi peladní pes celé pásmo CCIR tém konstantní. Podmínky pro dosažení soubhu jsou po peladní lepší díky píznivjšímu pomru krajních kmitot pijímaného pásma. Další píznivou okolností je skutenost, že vstupní jednotka byla pi konstrukci pijímae vyvíjena jako dvoupásmová, ale s drazem na její vlastnosti na horním konci pijímaného pásma. Bohuslav Gaš, Jií Zuska 22 A/2 95

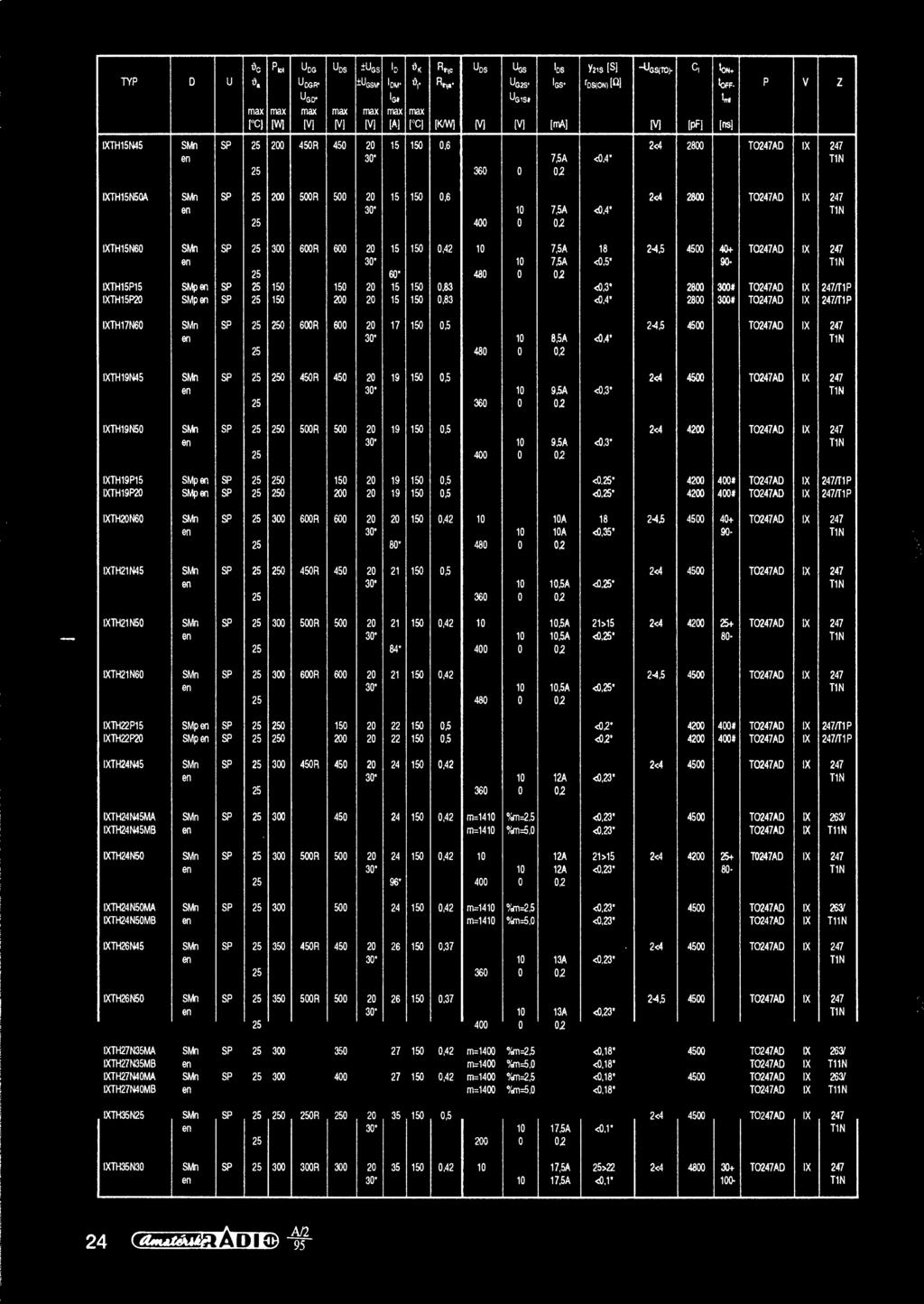

23 TYP D U 3 U Da Ucgr' U DS *K 0, P(h C P»i a' tas y2 is [S] tas 1 r DS(ON) PÍ -UgS(TO)- C ton» ta)ff- P U G0 ta# SMn en SP max [ C] max max KuHuMÚl max PCI [K/W] 150 0, A >8 5A <1,1* 0,2 [V] ipf] [ns] 2-4, T0247AD IX TIN 150 0,5 5A <1,2* 24, T0247AD IX 247 TIN ,25 SMn en SP 150 0, A 12>8 5A <1,2* 0,25 24, T0247AD IX TIN SMn en SP 150 0, ,5A 14>8 5,5A <0,95* 0,25 24, T0247AD IX TIN SMn SP en 150 0, A <0,95* 0,25 24, T0247AD IX 247 TIN SMn en SP 150 0,42 5,5A <1,15* 24, T0247AD IX 247 TIN ,25 SMn en SP 150 0,42 5,5A <1,15* 24, T0247AD IX 247 TIN ,25 IXTH11P15 IXTH11P20 SMpen SMpen SP SP # T0247AD IX 247/T1P # T0247AD IX 247/T1P SMn en SP 150 0, A <0,5* 0,25 2< T0247AD IX 247 TIN SMn en SP 150 0,7 6A <0,4* 2< T0247AD IX 247 TIN ,25 SMn en SP 500R ,7 6A <0,5* 2< T0247AD IX 247 TIN ,2 SMn en SP 150 0, A 9>7,5 A <0,4* 0,2 2< T0247AD IX TIN SMn en SP 150 0,42 6A <0,9* 24, T0247AD IX 247 TIN SMn en SP 150 0,42 6A >8 6A <0,9* 24, T0247AD IX TIN ,25 SMn en SP 150 0,42 6A <1,05* 24, T0247AD IX 247 TIN ,25 SMn en SP 150 0,42 6A 12>8 6A <1,05* 24, T0247AD IX TIN ,25 SMn en SP 150 0,42 ' 6,5A 14>8 6,5A <0,8* 24, T0247AD IX TIN ,25 SMn en SP 150 0, A <0,8* 0,2 24, T0247AD IX 247 TIN SMn en SP 150 0,35 0 6,5A <0,92* 0,25 24, T0247AD IX 247 TIN IXTH13P15 IXTH13P20 SMpen SMpen SP SP ,83 0,83 <0,4* <0,4* # T0247AD IX # T0247AD IX SMn en SP 150 0, A <0,82* 0,25 24, T0247AO IX

24 / TYP D U Oa max [ C] mm ±U G s -^GSW max IV] *0 w ta# max [A] ^Vi C [K/W] u DS M Ugs u 62s. U G is# tas ImA] Y21S I 1 r DS(ON>íft] [V] W tas- ~^GS(TO)- taff- 1 tal [ns] IXTH15N45 SMn SP R ,6 2< T0247AD IX en 30* 7,5A <0,4* ^ z IXTH15N5QA SMn SP R ,6 2< T0247AD IX 247 en 30* 7,5A <0,4* TIN IXTH15N60 SMn SP Q0R ,42 7,5A , T0247AD IX 247 en 30* 7,5A <0,5* 90- TIN 25 60* IXTH15P15 SMpen SP ,83 <0,3* # T0247AD IX 247/T1P IXTH15P20 SMpen SP ,83 <0.4* # T0247AD IX 247/T1P IXTH17N60 SMn SP R ,5 2-4, T0247A0 IX 247 en 30* 8,5A <0,4* TIN ,2 IXTH19N45 SMn SP R ,5 2< T0247AD IX 247 en 30* 95A <0.3* TIN ,2 IXTH19N50 SMn SP R ,5 2< T0247AD IX 247 en 30* 9,5A <0.3* TIN IXTH19P15 SMpen SP ,5 <0.25* # T0247AD IX 3 IXTH19P20 SMpen SP ,5 <0,25* # T0247AD IX IXTH20N60 SMn SP R ,42 A T0247AD IX 247 en 30* A <0,35* 90- TIN 25 80* ,2 IXTH21N45 SMn SP R ,5 2< T0247AD IX 247 en 30*,5A <0,25* TIN IXTH21 N50 SMn SP Q0R ,42,5A 21>15 2< T0247AD IX 247 en 30*,5A <0,25* 80- TIN 25 84* IXTH21N60 SMn SP R ,42 2-4, T0247AD IX 247 en 30*,5A <0,25* TIN IXTH22P15 SMpen SP ,5 <0,2* # T0247AD IX 247/T1P IXTH22P20 SMpen SP ,5 <0,2* # T0247AD IX 247/T1P IXTH24N45 SMn SP R ,42 2< T0247AO IX 247 en 30* 12A <0,23* TIN IXTH24N45MA SMn SP ,42 m=14 %m=2,5 <0,23* 4500 T0247AD IXTH24N45MB en m=14 %m=5,0 <0,23* T0247AD m El 263 T11N IXTH24N50 SMn SP R ,42 12A 21 >15 2< T0247AD IX 247 en 30* 12A <0,23* 80- TIN 25 96* ,2 IXTH24N50MA SMn SP ,42 m=14 %m=2,5 <0,23* 4500 T0247AD IX 263 IXTH24N50MB en m=14 %m=5.0 <0,23* T0247AD IX T11N IXTH26N45 SMn SP R ,37 2< T0247AD IX 247 en 30 13A <0,23* TIN IXTH26N50 SMn SP R ,37 2-1, T0247AD IX 247 en 30* 13A <0,23* TIN IXTH27N35MA SMn SP ,42 m=14q0 %n=2.5 <0,18* 4500 T0247AD IX 263/ IXTH27N35MB en m=1400 %m=5,0 <0,18* T0247AD IX T11N IXTH27N40MA SMn SP ,42 m=14q0 %m=2,5 <0,18* 4500 T0247AD IX 263J IXTH27N40MB en m=1400 /<m=5,0 <0,18* T0247AD IX T11N IXTH35N25 SMn SP R ,5 2< T0247AD IX 247 en 30* 17.5A <0,1* TIN IXTH35N30 SMn SP R , A 25>22 2< T0247AD IX 247 en 30* 17.5A <0,1* 0- TIN 24 #

25 1 1 x*5 1 Hfi RÁDIO Nostalgie Radiostanice paraskupin z Velké Británie Konstrukn nejzdafhejším typem stanic ady,b* se stala souprava 3 Mk.ll.-B2. Vedoucí konstruktér celého prajektu.m^or britského královského spojovadhovojska JLBrown- G3EUR (podrobnji viz AR-A. /93), zúroil zkušenosti nabyté provozem pedchozích vývojových typ a pfyravd pro britskou SOE stanici, která posléze nalezia mnohem širší uplatnní. Krom speciálních operací skupin zvláštního urení ji používaly i armádní przkumné jednotky a oddíly hloubkového przkumu britské armády. Radioteiegrafisté.tajných linek* mli soupravu B2 vestavnou v kufru typu Mk. II. (450x345x140 mm), k.vojskovému použití ji konstruktér vestavli do dvou pepravních skíní, doplnili šestivoltovým akumulátorem ve vodotsném obalu a runím generátorem. Z eskoslovenských paraskupin mli soupravu B2 ve výbav radioteiegrafisté operaci BAUXI- Svoboda), TE (kpt Hromek), WOLFRAM (rtn. SILICA (et. Nocar) a PLATINUM - PEWTER 1. (rtn. Vyhák a rtn Klemeš, který od konce dubna 1945 pracoval se svojí stanicí ve prospch eské národní rady a zajišoval spojení také b- hem prbhu Pražského povstání). Po válce se staly stanice 3 MK II.-B2 pedmtem zájmu sbratel i radioamatér, kteí s nimi pracují i v souasné dob zejména pi HOT (Homebrew & OWtime Equipment) Party, poádané každoroflcv listopadu nmeckým klubem AGCW. Souprava 3 Mk.ll.-B2 se stala v padesátých letech také zdrojem inspirace technik tajných služeb USA, kteí vycházeli z její konstrukce pi výrob zaízení SST/R/P-1. Firma Telefunken (SRN) v tch letech pak vyrábla tém pesnou kopii, když použila pouze jiných typ elektronek (v pijímai 2xEAF42 a 2xECH42, ve vysílai EL42 a 6L6G). Základní sestavu soupravy 3 Mk.ll.-B2 uložili konstruktéi do ty kovových schránek: samostatný vysíla (160x240x135 mm; 2,8 kg); 2. samostatný pijíma (160x240x125 mm; 3.0 kg); 3. kombinovaný napájecí zdroj 275x1 OOx x128 mm; 4,8 kg); 4. náhradní díly a píslušenství (275x0x128 mm). 1. Dvoustupový vysíla tvoi: - krystalem ízený oscilátor osazený elektronkou EL32 umožující práci na základních i harmonických kmitotech krystal v rozsahu 3,0 až 16.0 MHz, - výkonovýkoncový stupe s elektronkou 6L6 (6L6G, GA), který mže odevzdat pi síovém napájení a práci na základních kmitotech do antény výkon 20 W, pi práci na harmonických kmitotech 16 až 20 W. Vestavný micí pístroj je uren ke kontrole pracovních naptí 2. a proud. Ke zmn režimu práce (píjem - vysílání) slouží pepína, jehož další poloha zajišuje naladní vysílae bez vyzaování vf energie, tyi výmnné cívky, které mohou být použity pro peklenutí celého pracovního pásma v osmi dílích podrozsazích, jsou ureny spolu s ladicími kondenzátory k nastavení anodového obvodu PA stupn a pro ladní antény (obr.1 - zjednodušené schéma, obr. 2 - pohled na vysíla). Pijíma je plynule laditelný ve tech podrozsazích v kmitotovém pásmu 3,1 až 15,5 MHz, konstruovaný do sedmi stup se temi ladnými obvody na vstupu a tymi aktivními stupni se dvma elektronkami 7Q7 a dvma elektronkami 7R7. Mezifrekvenní kmitoet 470 khz, záznjový oscilátor pro píjem telegrafie rozlaovaný o 3 khz, udávaná citlivost 1 až 3 pv ( mw/1 khz) a selektivita (1 khz 3 db, 9 khz 20 db) pedznamenaly oblíbenost soupravy, stejn jako její užitné vlastnosti. 3. Kombinovaný napájecí zdroj umožuje napájení jak ze sít, tak z baterií. Pomocí pesouvateiných voli je možné volit síové naptí v rozmezí 97 až 140 V a 190 až 250 V o kmitotu sít 40 až 60 Hz. Spoteba iní pi vysílání 70 W, pi pijmu 40 W. Síový zdroj dodává pro vysíla 500 V/60 ma, 230 V/18 ma a 6,3 V/ 1,1 A; pro pijíma 230 V/28 ma, 6,3 V/1,2 A a 14 V. Vestavný vibraní mni pracoval s akumulátorem 6 V/ A (vysílání: klí stisknut 9,5 A; píjem: 4,5 A; obr. 3). 4. Píslušenství: jeden telegrafní klí (malý.anglický* s vysokým knoflíkem), jedna sluchátka a šroubovák, jedna drátová anténa s protiváhou (t8+jm), 4výmnné cívky na keramické koste pro rozsahy: 3,0 až 5,5 MHz, 4,5 až 7,5 MHz, 6,6 až,0 MHz, 9.0 až 16,0 MHz, 2 síové zásuvky a zástrky (v provedení.pro kontinent ), manuál se schématy, návodem k obsluze a k odstranni závad, elektrickými parametry obvod, tabulkami pro výpoet antén, s návodem pro konstrukci a stavbu doporuených typ antén, návodem k ošetování akumulátor, pipojení generátor (runího, benzínového, parního, pohánného vtrem i pipevnného na kolo) a kalibraními tabulkami pjímae. Ve víku schránky byla nalepena tabulka s elektrickými parametry obvod pro jednotlivé režimy provozu a údaje pro rychlou orientaci na stupnici pijímae. Náhradni díly: 12 pojistek (550 ma, 1 a A), po jedné elektronce 7Q7, 7R7, EL32, 6L6. OK1HR Obr. 2. Vysíla 3 Mk. II. - B2 Obr. 3. Kombinovaný napájecí zdroj 25

26 Ing. Miroslav Kasal, CSc., OK2AQK (Dokonení) toru je pipojen rezistor 50 Q). V tomto pípad shledáme zvtšenou úrove šumu na výstupu ve dvou polohách šroubu. Horní poloha odpovídá správnému naladní, zatímco spodní odpovídá naladní na zrcadlový kmitoet. Naladíme Cl a optimalizujeme pracovní body potenciometry Pí a P2 na najvtší pomr signál/šum. Pokud máme k dispozici parabolu o prmru 1,2 m nebo vtší, mžeme zkusit zachytit signály A013, nebo parametry by mly být srovnatelné s malou parabolou a pedzesilovaem. S krátkou šroubovicovou anténou nebo loop Yagi bychom také mohli zachytit signály družic A016 nebo D017, létajících na nízkých obžných drahách. Pedzesilova Oživování zaneme deskou LO. Všechny obvody jsou ladny na maximum výstupního signálu. Ale opatrn, signál musí být absolutn istý a stabilní. Ladní promnných kondenzátor pásmových filtr musí být plynulé, bez skokových zmn výstupní úrovn. Pro další zpracování je nutné dosáhnout výstupní úrovn na kmitotu 1128 MHz nejmén 0 dbm, lepší je však +3 dbm. Zapájíme kondenzátor pf SMD mezi ob desky. Na rezistor 47 2 SMD (na konci vedení z drainu T4) pipojíme dobrý napový indikátor SHF - diodovou sondu. Pomalu ladíme stedový šroub RES2 smrem dol, až zpozorujeme výchylku na indikátoru. Poloha šroubu bude velmi blízko desce. Potenciometrem P3 nastavíme maximální výchylku a znovu zkontrolujeme naladní všech obvod LO. Úrove signálu LO na 2256 MHz by mla být nejmén 0 dbm. Nyní mžeme zkontrolovat nastavení pracovních bod T4 a T5, protože bez signálu jsou v saturaci. Doporuuji zkontrolovat zmnou odporu rezistoru R1 1, zda je pracovní bod T5 skuten optimální pro násobení 2x. Dále naladíme mf zesilova s T3. Pes kondenzátor 1 pf pipojíme k drainu T2 generátor 145 MHz a na výstup konvertoru pipojíme pijíma pro pásmo 2 m naladný na stejný kmitoet. K napájení konvertoru je nejlépe použít již zmínný ss oddlova, obr. 1. Prvky C8 a L2 naladíme na maximum signálu. Opt nesmí být pozorována njaká nestabilita. Potenciometry Pí a P2 nastavíme doporuené pracovní body TI a T2. Kondenzátor Cl otoíme pibližn doprosted a pivedeme na vstup konvertoru njaký signál s kmitotem 2401 MHz. Lze použít vyšší harmonickou generátoru s menším rozsahem. Stedním šroubem RES1 budeme otáet smrem dol, až zachytíme signál. RES1 lze p troše pelivosti naladit také na maximum šumu (na vstupu konver- Pedzesilova, stejn jako mikrovlnné ásti konvertoru, byl navržen s použitím programu PUFF pro mikropáskové struktury. Schéma zapojení je na obr. 8. Je v nm použit GaAs FET Siemens CFY25, který mže na kmitotu 2 GHz dosáhnout šumového ísla 0,6 db. Reálná ást impedance šroubovicové antény s dvma závity je asi a jak již bylo uvedeno, je pímo šumov pizpsobena ke vstupnímu tranzistoru. Vstup zesilovae je chránn proti statickému náboji tvrtvlnným vedením. Návrh desky s plošnými spoji a pouzdro pedzesilovae vetn šroubovice je na obr. 9 a. Materiál desky je laminát PTFE o tloušce 0,79 mm, stejný jako u vtší desky konvertoru. V tomto pípad je vrchní strana stranou spoj. Ze strany fólie jsou umístny pouze ICL7660 a ti elektrolytické kondenzátory. C2 (musí být co nejkvalitnjší), Pí, stejn jako všechny ostatní souástky v provedení SMD jsou ze strany spoj. Ob plošky pro emitory tranzistoru jsou, každá dvakrát, spojeny se zemní fólií. Pokud by emitory nebyly skuten dobe uzemnny, hrozí oscilace na GHz. Obr. 8. Schéma zapojení pedzesilovae

27 42,5 Obr. 9. Deska s plošnými spoji pedzesilovae. Materiálje laminát PTFE tloušky 0,79 mm o vd Ped nastavením pedzesilovae zasuneme v konvertoru jumper pro napájení a pipojíme konvertor. Potenciometrem Pí nastavíme doporuený pracovní bod a kondenzátor C2 nastavíme na maximální úrove šumu. Kapacita C2 bude blízko minimální hodnot. Konené seízení pomocí C2 a Pí je jako obvykle na nejvtší pomr signál/šum. Pedzesilova vetn záie je samozejmé možné použít i ve spojení s jiným konvertorem. Experimentální výsledky V tomto lánku popsaný systém byl dkladn vyzkoušen pi provozu módem S (435 MHz uplink, 2401 MHz downlink), resp. BS, kdy stanice pracující módem B (435 MHz uplink, 145 MHz downlink) jsou souasn slyšet s obráceným postranním pásmem na 1 3 cm. Citlivost systému je vynikající a je srovnatelná s pijímai SSB Electronic a Down East Microwave (které u nás nabízí fa TES Litvínov s.r.o.), doplnnými nízkošumovými pedzesilovai (vtšinou podle DJ9BV s HEMT [11]) pi stejné ploše antény. Pestože je konvertor vystaven vnjším teplotám, nebyly zjištny problémy se stabilitou naladní v teplotním rozsahu -20 C až +30 C. Kmitotová stabilita je asi 1 khz/ C. Šumové parametry zmínné v úvodním odstavci byly zmeny s použitím rezistoru 50 Q, pipojeného ke studenému konci tvrtvlnného vedení na vstupu pedzesilovae pi normální teplot (300 K) a pi podchlazení na teplotu kapalného dusíku (77 K) [9]. Impedance tohoto vedení byla zvolena 84 Q, aby bylo možné použít jeho studený konec jako 50ohmový vstup pro mení (pi odpojené šroubovici). Protože takové pizpsobení není optimální, dalo se oekávat, že šumové parametry systému budou lepší. Kvalita mikrovlnných pijíma vetn antén se udává pomrem G/T, kde 6 je zisk antény a Tje ekvivalentní šumová teplota pijímae. Pro píjem signál A013 v okolí apogea je teba dosáhnout pomr G/T alespo 0,5 [2]. Tento pomr lze stanovit mením šumu Slunce ve srovnání s šumem oblohy, nejlépe v zenitu. V pásmu 13 cm mžeme pro výpoet použít vztahu G/T = (Y - 1)/0,45, kde Y = 2 - Šumová naptí se (^siunce/^nrt) mí na výstupu pijímae vhodným voltmetrem pro mení stídavých naptí (nejlépe kvadratickým) pi vypnutém AGC. Konstanta 0,45 závisí na slunení aktivit, mže se trochu lišit a byla stanovena jako prmrná hodnota []. Opakovaným mením v rzných dnech lze vypoítat výsledky prmrné. Tímto zpsobem byl stanoven pro popisovaný systém pomr G/T - 1 s rozptylem od 0,82 do 1,14. Uvážíme-li, že zisk parabolické antény GUMOVÝ KROUŽEK Obr.. Výkres ozaovae a pouzdra pedzesilovae & 27

28 j o prmru 55 cm na kmitotu 2,4 GHz nepesáhne 20 db (0), vychází ekvivalentní šumová teplota T = 0 K. Zlepšení tohoto parametru vi hodnot 214 K z tabulky (vizar-a. 1/95, pi 2 db ztrát v kabelu mezi pedzesilovaem a konvertorem) lze piíst pímému pizpsobení šroubovice ke vstupnímu tranzistoru. Jestliže stejným zpsobem odeteme od šumové teploty 7= 1 00 K píspvky dané útlumem kabelu (8,7 K) a šumem konvertoru (55,5 K), dostaneme šumovou teplotu vlastního pedzesilovae 36 K, což pedstavuje šumové íslo 0,5 db. Jakkoli se mžeme dohadovat o desetinky, je to špiková hodnota. Z tohoto rozboru také vyplývá, že pi tak nízké šumové teplot pedzesilovae je píspvek konvertoru píliš veliký a dalšího zlepšení by bylo možné dosáhnout dvoustupovým pedzesilovaem. Závr V souasné dob pracuje módem S na družici A013 asi 200 stanic z 24 zemí všech kontinent {12]. Je skutenou lahdkou pracovat s DX stanicemi na tomto mikrovlnném pásmu. Bžné jsou i kvalifikované technické diskuse a experimenty. Poslední zkušenosti budou využity i v novém projektu P3D, kde výkon transpondéru v pásmu S bude podstatn vtší. K píjmu bude potom dostaovat šroubovibová anténa s délkou 30 cm ( závit). Rád bych podkoval klubu AMSAT- DLza podporu, které se mi pi realizaci projektu Werneru Haasovi, DJ5KQ (OK8AYU) za asistenci pi zpracování publikací [6, 7, 8]. dostalo. Jmenovit dkuji Literatura Miller, J.R., G3RUH: Mode S - To- [1] morrow s Downlink? Oscar News No. 97, October [2] Miller, J.R., G3RUH:A 60 cm S-Band Dish Antenna. Oscar News No. 0, April [3] Kuhne, M., DB6NT: Transverter for 3,4 GHz, Dubus 20, No. 4, [4] Krom,., KA9LNV: Mode S: Plug and Play. The AMSAT Journal 14, No. 1, January [5] Krom, E., KA9LNV: Satellite S Band: How to Become QRV on Our Highest Band. The AMSAT Journal. 15, No. 5, November/December [6] Kasal, M., OK2AQK: Ein Mode-S Konverter, AMSAT-DL Journal 20, Nr. 4, Dez./Feb. 93/94. [7] Kasal, M., OK2AQK: Mode S Earth Receiver. Satellite Operátor No. 39, December [8] Kasal, M OK2AQK: Mode-S Earth Receiver. Oscar News No. 3, December Figue of the NMR Spectrometer. [9] Kasal, M.; Húsek, V.; Halámek, J.: A Simple Method of Measuring the Noise Radioengineering 2, No. 2, July [] Shuch, H., P., N6TX; Wilson, P., M., W4HHK: Calibratind the Signál Generátor in the Sky. QST, November [11] Bertelsmeier, R., DJ9BV: HEMT LNA for 13 cm. Dubus 21, No. 3, [12] Mathewson, T., P., W4FJ: AMSAT OSCAR 13 - Mode S Station List. February Na TVI jednoduše, ale úinn Rušení televize provází radioamatéry - vysílae jako pízrak. Bylo již popsáno mnoho rzných filtr, svého asu byly nabízeny jako výhodný artikl, i dnes je ješt uvidíte v inzerátech s cenami od 1 00 K výše bez dan. V rocel 990 však popsal v QST AG4AR jednoduchý zpsob odstranní rušení, který je vtšinou dostatený. Ve velké vtšin pípad je totiž rušení psobeno prtokem proudu vf naptí naindukovaného na svodu (lhostejno, zda se jedná o souosý kabel, i dvojlinku), piemž proudokruh se uzavírá pes TV pijíma a síový pívod. V tom pípad je nejjednodušším ešením svod co nejblíže pijímai galvanicky perušit. Využíval toho ve svých filtrech nap. Robert, ex OK3YX. Ne každému se však podailo sehnat vyhovující feritové jádro pro vf transformátor; vtší útlum pi nevhodném materiálu pak znamenal vtšinou pozorovatelné zhoršení obrazu. Za 20 K, které dáte za TV konektory, piemž pedpokládám, že kousek souosého kabelu najdete ve svých zásobách, zkuste zhotovit podle nákresu filtr, který - jak již bylo eeno - ve vtšin pípad rušení odstraní. Jednu smyku pipojíte na konektorovou maminku" (pro pipojení stávajícího svodu), druhou smyku na tatínka" pro pipojení k televizoru. Celková délka tohoto odrušovacího lenu nemusí být delší než cm, obé smyky (vnjší izolaci souosého kabelu pochopiteln zachováte!) vzájemné svážete izolaní páskou tak, aby vazba mezi nimi byla co nejtsnjší a výrobek je hotov. Vyzkoušejte! 2,5 až3cm[ QX Obr. 1. Provedení filtru (stední vodi je na konci smyky propojen s pláštm - stínním souosého kabelu) Zajírrtavo Z muzea v Kodani vysílá obas stanice OZ5MAY pipomínající výroí osvobození Dánska od nacistického teroru 5. kvtna Pracuje jen CW na zaízení používané spojeneckými výsadkái, a to od do místního asu. Sledujte kmitoty , nebo khz. ETLI m JoMt Novák P.: MS EXCEL 5 CZ SNADNO - A RYCHLE Grada, Praha str. Pístupnou formou koncipovaná píruka, která vás snadno a bezbolestn uvede do práce s nejrozšíenjším tabulkovým procesorem pod Windows a to s jeho lokalizovanou eskou verzí. Pomocí názorných píklad se seznámíte se všemi základními možnostmi a zpsoby práce s Excelem 5 a budete schopni si sami efektivním zpsobem tabulky nejen vytváet, ale dále s nimi pracovat až po pípadné požadované zpracování grafu a vytištní tabulkového i grafického výstupu na tiskárn. Osif M.: MS WINDOWS FOR WORKGROUPS SNADNO A RYCHLE Grada, Praha str. Pehledná píruka vhodná jak pro bžné uživatele, tak pro uživatele zkušenjší. Pístupným zpsobem vysvtluje uživatelskou práci s tímto nejnovjšm lokalizovaným produktem firmy Microsoft, který je "schopnjším" bratíkem pedchozí verze Windows. Nedílnou souástí textu je množství ilustrativních obrázk, praktické píklady z práce se systémem. Pedevším se zamuje na novinky této verze jako je napr. elektronická pošta Mail a další. Vzhledem ke stylu a rozsahu textu je kniha ideální publikací pro školení i jako "lidštjší" doplnk originální dokumentace. Knihy lze objednat na adresách: GRADA Bohemia s.r.o. Uralská 6, Praha 6 GRADA Slovakia s.r.o. Plátenícka 6, Bratislava nebo koupit v knihkupectvích, obchodech s poítai a ve specializovaných oddleních obchodních dom. V hamburském poštovním muzeu (ve 3. pate pošty na Stephansplatz) je zajímavá expozice všemožných zaízení k penosu signál, od pístroj optické telegrafie pes zaízení používané na Titaniku až po špiková zaízení souasné techniky. Majitelm transceiveru TS-450 doporuujeme prostudovat CQ-DL 9/94, kde je podrobn popsána úprava ke zlepšení nedostatené selektivity pijímaové ásti. 28 A/2 95

29 Rubriku pipravuje ing. Alek Myslík. Kontakt pouze písemn na adrese: INSPIRACE, V Olšinách 11, 0 00 Praha A E E A C6 4F F C F C6 53 F C6 55 F C6 57 F A0 C6 59 F9 03 CO C6 5B D D A B5 34 CO B9 26 F1 96 6A A8 34 CC 54 A C 34 A8 34 B5 34 CO 54 BB FD B B9 22 FD Al 19 FE 53 Al C A B ooco D E F F AC C E6 11 FC C FC C6 75 F8 B9 24 Al 03 B0 F6 23 F B9 25 Al F8 D C5 FC D D E E E FF 03 9C 0140 FE 13 FF E6 47 BF 64 FF C5 A8 B9 26 F1 C E6 75 F1 A8 34 CC B C 54 A7 FC C6 69 B C 54 A7 B9 24 F1 AB BA C C B F6 8B F B9 26 Al C CC 54 BB 04 1C C 54 CB FD FE FF B9 24 F A0 92 B9 25 F C FD 53 FD AD F B D AD 83 FE 53 EF AE F E7 4E AE 83 01C0 FD 53 E3 AD F E7 E7 4D AD 83 F8 D D0 BB E EB D2 C5 FE D5 53 F0 4E C5 AE D5 01E0 FF C5 AF F Hexadecimální výpis programu z EP ROJ 0200: A A 01 B A 54 02: 2A A E E8 0220: OD 54 2A 54 2A A8 23 FF B9 04 E9 2C : FB 07 AB C6 45 FA 07 AA A5 B5 44 4C B9 24 F1 AB BA 00 A FC : E B9 25 F1 AA B B : 54 9C A FE 83 B9 C5 E9 6B 83 8A : 8A 02 9A F7 8A 20 8A BD 00 BE 87 BF AI B9 0280: 20 B B1 00 B9 22 B Bl 00 B9 24 B1 0290: 64 B9 25 Bl 28 B9 26 Bl BB 83 F1 AD 19 FE 02A0 : 53 EF 41 AE 54 BB 83 FD AD 54 BB FD 53 1F 02B0: AD A 80 0A B5 83 9A FB 9A BF FD 02C0 : 74 CD FE 74 CD FF 74 CD 8A A FB 9A DF 74 02D0 : B0 AD 74 B0 AE 74 B0 AF 8A E0 : F0 : : 8A 04 8A 80 0A D5 BF 00 B9 1C BB 03 03: 9A DF 74 B0 Al 19 EB 12 8A 20 C5 FE D F FE AE FD AD FC AC : 74 7E C5 FD D5 53 1C AB C6 42 FC F7 74 7E 0340: EB 3C C5 83 D5 B9 1C BB 04 F EB 49 C5 0350: 83 BC 00 BD 00 BE 00 BF 00 BB OA AA FF 6A AF FE 0360: AE EB 5C 83 BC 00 BD 00 BE 00 BF 00 AB FF 0370: 03 AF FE AE FD AD EB 6F 83 B9 1C 0380: BA 04 F1 67 Al 19 EA A FE 25 C6 8D 0390: F8 83 B8 OA 97 F6 9B 9A FD 64 9F 8A A0 : A AA 74 AA 00 E BA 04 EA AC B0: 8A B8 08 BA 00 8A 08 OA 53 9A F7 C6 C C0 : C A E7 AA E8 B6 83 B8 08 F7 03D0 : 9A F7 F6 D8 9A EF 64 DC 8A A 08 E8 CF 03E0: 00 9A F F0: inteligentního micího modulu IMM-77 INTELIGENTNÍ MICÍ MODUL ININI-77 (Dokonení z AR A1/95) Programové vybavení ídicí program jednoipového mikropoítae 8048 zajišuje všechny základní funkce celého micího modulu IMM-77: Programové ošetení komunikace s PC po sériové lince. Programové ošetení sériové komunikace s A/D pevodníkem. Dekódování pijatých instrukcí a jejich vykonání. Provádní automatické kalibrace A/D pevodníku. Generování spouštcích impuls pro periodický odmr. Program je napsán v assembleru 8048 a zabírá takka celou vnitní pam EPROM 1 kb. Jeho hexadecimální výpis je v rámeku nad titulkem na této stran. Ing. Jan Vávra, Katusická 699, MENÍ ÍZENÍ * OVLÁDÁNÍ POÍTAEM s FCC Folprecht 197 OO Praha 9 - Kbely Funkce programu Po zapnutí IMM-77 dojde k poátení inicializaci mikroprocesoru a pedem nastavených parametr. Vykonávání programu ustane v ekací smyce, ve které mikroprocesor vykává píchod vnjšího perušení od sériové linky, nebo vnitního perušení od asovae, které signalizuje další z automatických odmr. V pípad vnjšího perušení dojde k okamžitému tení znaku ze sériové linky. Nejvyšší ti bity pijatého znaku obsahují informaci o druhu instrukce. Na jejím základ dojde k dekódování a je vykonán nkterý ze sedmi píkaz (viz dále). Komunikaní protokol Inteligentní micí modul IMM-77 komunikuje s PC pes sériovou linku. Penosová rychlost je 9600 bit/s, délka slova 8 bit bez parity s jedním stop bitem. Modul IMM-77 využívá signál DTR k signalizaci své nepipravenosti ke komunikaci. Toto ešení je s ohledem na programové ošetení sériového kanálu v IMM-77 pochopitelné. Naopak od osobního poítae je vyžadována pipravenost ke komunikaci v libovolném okamžiku, ponvadž modul IMM-77 nemá žádný vyrovnávací bafr, do kterého by ukládal namená data. Pro zjednodušení programového vybavení na PC, které ošetuje stav signálu DTR, zaruuje IMM-77 minimální dobu trvání signálu 3,5 ms a je schopen pijímat data ješt 2 ms po jeho odeznní. ^ (amtóuzftxm) 29

30 1 T7 I ídicí píkazy K programovému ízení micího modulu IMM-77 slouží sedm píkaz. Jejich volba byla vedena snahou 0 jednoduchou obsluhu. Pt píkaz má délku jeden bajt, další dva mají délku dva bajty. IMM-77 potvrzuje každý pijatý píkaz znakem R, pokud n- které jeho parametry nesplují povolené meze, je místo tohoto znaku vyslán znak E. Po zapnutí se IMM-77 automaticky hlásí znakem R. Start manuálního odmru Píkaz spouští jednorázový manuální odmr. Doba pevodu je, pokud není nastavena instrukcí Doba pevodu, standardn 0 ms. Tím je zaruena maximální rozlišovací schopnost modulu. Výsledek pevodu vyšle modul 1MM v podob ty po sob jdoucích bajt typu INTEGER na sériovou linku a píkaz ukoní znakem R. Binární struktura píkazu je následující: oooxx xxx I FR2 R1 RO - napový rozsah B/U -bipoláml/unipolámí režim K - vstupní kanál Výsledek pevodu (íslo typu INTE- GER) je nutné po pijetí v PC dále upravit. Po jeho vynásobení konstantou U re / dostaneme reálné í- slo, vyjadující zmené naptí ve Voltech. Zpsob kódování jednotlivých parametr píkazu je uvede-' v následující tabulce. Parametry automatického odmru Píkaz nastavuje parametry v kaná- ve kterém hodláme pozdji spustit lu, K 0 AIN1 1 AIN2 B/U Vstupní kanál Bipolární/unipolární režim 0 Bipolární 1 Unipolární R2 R1 R0 Napový rozsah ,50 V ,25 V mv mv mv mv mv mv automatický odmr. Po ukonení instrukce je vyslán znak R. Pi poátení inicializaci jsou oba kanály nastaveny do bipolárního režimu s napovým rozsahem 2,5 V. Binární struktura píkazu je následující: xx xxx l~ R2 R1 RO - napový rozsah B/U -bipolámí/unipolámí režim K - vstupní kanál A/2 95 Zpsob kódování jednotlivých parametr je stejný jako u pedchozího píkazu. Start automatického odmru Tento píkaz se skládá ze dvou bajt a slouží ke spuštní periodických odmr na jednom i obou kanálech modulu IMM-77. Doba pevodu je (pokud není nastavena instrukcí Doba pevodu) volena automaticky co možná nejdelší. Tím je zaruena maximální rozlišovací schopnost modulu pi daném intervalu mezi odmry. Doba pevodu je pi jednokanálovém odmru rovna intervalu mezi odmrya pi dvoukanálovém odmru, vzhledem k dob ustalování filtru pevodníku AD77, pouze (interval mezi odmry)/8. Pokud je doba pevodu nastavena manuáln píkazem Doba pevodu a pekrauje hodnoty volené automaticky, je vyslán chybový kód E a automatický odmr není spuštn. V opaném pípad je vyslán kód R a modul IMM-77 zaíná na sériovou linku vysílat namené výsledky jednotlivých odmr ve form ty po sob jdoucích bajt (íslo INTE- GER). Tato instrukce je ukonena píchodem libovolného dalšího píkazu a její binární struktura je následující: 01 0? 7? X X xxxxxxxx K1 K0 - vstupní kanál -TO - interval mezi odmry Odmr druhého kanálu je pi spuštní automatického odmru na obou kanálech vždy posunut vi prvnímu. Je-li interval mezi jednotlivými odmry menší než 800 ms, je druhý kanál odmen vždy v polovin tohoto intervalu (posunutí (interval mezi odmry)/2). Je-li interval vtší, je posunutí odmru druhého kanálu vždy 400 ms. Délka intervalu mezi jednotlivými odmry je kódována bity T7 až TO druhého bajtu celého píkazu, íslo (1, 2, 3,..., 255) dané tmito bity vyjaduje délku intervalu mezi odmry v desítkách milisekund (, 20, 30,..., 2550 ms). Je-li spuštn automatický odmr na obou kanálech, mže íslo dané bity T7 až TO nabývat pouze sudých hodnot (2, 4, 6,..., 254). Zpsob kódování jednotlivých parametr je v následující tabulce. K1 K0 Vstupní kanál 0 0 Žádný - je vysláno chybové hlášení E 0 1 AIN1 1 0 AIN2 1 1 Oba kanály AIN1 a AIN2 T7 až TO 0 1 až 255 Interval mezi odmry Žádný - je vysláno chybové hlášeni E až 2550 ms, íslo dané T7 až TO je v desítkách ms Stop automatického odmru Píkaz zastavuje automatický odmr, spuštný instrukcí Start automatického odmru. Nemá žádné volitelné parametry a po jeho skonení je vyslán znak R. Binární struktura píkazu je následující: 011????? Doba pevodu Píkaz nastavuje doby pevodu pro automatický a manuální odmr v rozsahu od 1 do 0 ms. Je-li nastavená doba delší než 0 ms, je vyslán chybový znake. V opaném pípad je instrukce ukonena znakem R. Je-li nastavená hodnota 0, bude doba pevodu volena automaticky. Doba pevodu je kódována bity T7 až TO druhého bajtu celého píkazu. íslo (1, 2, 3,..., 0) dané tmito bity vyjaduje dobu pevodu v milisekundách (1, 2, 3,..., 0 ms). Binární struktura píkazu je následující: 0????? XXX X X X X X T7 až TO - doba pevodu íslo dané bity T7 až TO ( doba pevodu) je v ms (1 až 0, 1 až 0 ms). Je-li nastavena 0, doba pevodu je volena automaticky (nastaveno po zapnutí). inicializace konfigurace Píkaz nastavuje základní parametry IMM-77 a po jeho skonení je vyslán znak R. Parametry jsou nastaveny na stejné hodnoty jako po zapnutí modulu. Instrukce nastavuje obsah kontrolního registru AD77 a definuje interval automatických odmr a posunutí druhého kanálu. Tyto údaje lze íst instrukcí Kontrolní data a lze je využít porovnáním s pedem uloženými správnými hodnotami k základní kontrole IMM-77. Píkaz dále nastavuje dobu pevodu na hodnotu 0, což znamená, že je pi automatickém i manuálním odmru volena automaticky. Parametry obou kanál jsou pro automatický odmr nastaveny do bipolárního režimu s napovým rozsahem 2,5 V. Binární struktura tohoto píkazu je následující: 1????? Kontrolní data Píkaz zajišuje zptný penos n- kterých nastavených parametr IMM- 77 do PC. Penos probíhá postupným vysláním pti bajt zakonených znakem R po sériové lince. První ti bajty zobrazují obsah kontrolního registru AD77, tvrtý bajt obsahuje interval automatického odmru a pátý posunutí druhého kanálu. Tyto informace lze využít pi od ládování programového vybavení na osobním poítai a ve spojením s píkazem Inicializace konfigurace také k základní kon-

31 I trole modulu IMM-77. Binární struktura píkazu je následující: 1????? Dosažené parametry IMM-77 Parametry micího modulu IMM- 77 jsou ve své podstat dány vlastnostmi v modulu použitého A/D pevodníku AD77. Efektivní rozlišení Výstupní šum modulu IMM-77 a tedy i jeho rozlišení závisí na zvoleném napovém rozsahu a nastavené dob pevodu. V tabulkách (vpravo) jsou namené hodnoty výstupního šumu pepoítány na efektivní rozlišení micího modulu. Je zejmé, že nejvtší rozlišovací schopnosti asi 20,7 bitu - dosahuje micí modul na základním napovém rozsahu 2,5 V pi maximální dob pevodu 0 ms. Zkracováním doby pevodu dochází k jejímu podstatnému snížení, a to až na,5 bitu pi dob pevodu 1 ms. ástený vliv na rozlišení modulu má také zvolený napový rozsah - na nejnižších rozsazích dochází k jeho poklesu. Micí modul IMM-77 je schopen penést do osobního poítae maximáln 0 odmr/s, což odpovídá period odmr ms. Proto nebudeme pravdpodobn volit v pípad manuálního odmru dobu pevodu kratší a minimální rozlišovací schopnost modulu bude tedy 13,7 bitu na vstupním napovém rozsahu 20 mv. V pípad automatického odmru na obou kanálech s periodou kratší než 80 ms je však volena doba pevodu kratší, což v praxi znamená pi intervalu mezi odmry 20 ms minimální dobu pevodu 2 ms a minimální rozlišovací schopnost modulu 1 1,9 bitu na vstupním napovém rozsahu 20 mv. Jak již bylo eeno díve, obvod AD77 obsahuje digitální filtr jako dolní propust. Zlomový kmitoet tohoto filtru souvisí s dobou pevodu a lze jej urit ze vztahu: f_ 3dB =0.262/(doba pevodu) Pokud tedy požadujeme v nkteré aplikaci filtraci vstupního meného naptí, mžeme k tomuto úelu využít tento dolnopropustný filtr tak, že zvolíme dobu pevodu podle následujícího vztahu: Doba pevodu 0 ms 20 ms ms 2ms kmitoet útlumu -3 db 2.62 Hz 13, Hz 26,20 Hz Hz 1 ms Hz Doba pevodu 0 ms 20 ms ms 2ms kmitoet útlumu -3 db 2.62 Hz 13, Hz 26,20 Hz Hz 1 ms Hz Rozlišení [bity] Rozsah Rozsah Rozsah Rozsah 2,5 V 1,25 V 625 mv 313 mv 20,7 19, ,1.5 20,7 19,6 18,1 13,2, ,3 12,9.6 Rozlišení [bity] 19, ,3 13.1,6 Rozsah Rozsah Rozsah Rozsah 156 mv 78 mv 39 mv 20 mv 18, ,5 13,1.4 18, ,5 12.7, , ,0 16,0 15,5 13,7 11,9 9,8 Tabulky nameného vstupního šumu modulu IMM-77 volit vstupní napový rozsah, nejsou v technické dokumentaci uvedeny. Pi praktickém m- ení byly zjištny chyby pesnosti vstupních napových rozsah v rozmezí od 0,014% na rozsahu 1,25 V do 0,090 % na rozsahu 20 mv. Tyto chyby jsou zejm zpsobeny tolerancí referenních kondenzátor v sigma-delta modulátoru AD77, které urují zmny zesílení. Pokud tedy vyžadujete vtší absolutní pesnost mení, než je výše uvedená, doporuuji kalibraní mení na jednotlivých vstupních rozsazích a do ovládacího programového vybavení zalenit získané opravné koeficienty. Napový ofset Na obou kanálech micího modu- IMM-77 mže vzniknout vlivem lu vstupních ochranných obvod a vlivem K je- micích vodi napový ofset. ho odstranní lze použít jednoduché metody - ofset zmený pi zkratovaných vstupech se od namené hodnoty jednoduše odete. Závr Pi konstrukci micího modulu MM a jeho programového vybavení jsem se snažil vytvoit univerzální micí systém s jednoduchým ovládáním, který je použitelný v nejrznjších aplikacích. Osobn se domnívám, že z pohledu programového ovládání celého modulu byly vyerpány v podstat veškeré možnosti zjednodušení obsluhy. Analogové vlastnosti micího modulu jsou dány použitým A/D pevodníkem AD77 a napovým referenním obvodem TL431A. Ponvadž micí modul IMM-77 není vybaven teplotn kompenzovanou napovou referencí, je namený údaj zatížen chybou, zpsobenou jejím napovým driftem, závislým na zmn okolní teploty. Vyžadujete-li mení stejnosmrných naptí s absolutní pesností, je nutné použít vnjší, teplotn stabilní napovou referenci (Westonv etalonový lánek), kterou pipojíme na jeden z kanál micího modulu. Druhým kanálem pak míme neznámé naptí, které korigujeme podle zmené reference. K micímu modulu IMM-77 existuje programové vybavení napsané v jazyce Turbo Pascal, které zajišuje ve form unity píkazy pro jeho ovládání. Dále je napsán demonstraní program, vytváející z osobního poítae dvoukanálový šest a pl místný digitální voltmetr. V další, vylepšené verzi micího modulu je modul doplnn kvalitní, tepeln kompenzovanou napovou referencí. Micí modul IMM-77 je v provozu asi jeden rok a v této dob pracoval spolehliv a bez závad. Použitá literatura [1] ANALOG DEVICES: AD77, katalogový list. [2] Mužík, V.: Uživatelská píruka mikropoíta ady 48. Knižnice SVTS. [3] Mužík, V.: Píruka programování mikropoíta ady 48. Knižnice SVTS. [4] Sloup, V.: Jednoipové mikropoítae. Skripta VUT FEL. [5] GM ELECTRONIC: Katalog únor [6] KTE ELECTRONIC: Katalog zásilkové služby podzim [7] Šnorek, M.: Pipojování k poítam standardu PC XT/AT. Skripta VUT FEL (doba pevodu)=0.262/f_ 3dB Integrální nelinearita Integrální nelinearita micího modulu IMM-77 je dána integrální nelinearitou použitého A/D pevodníku AD77. Výrobcem ie uvádno pi teplot 25 C maximá!..e ± 0,00*o %, pro celý teplotní rozsah pak maximáln ± 0,0075 % a jako typická hodnota ± 0,0015 %. Pi vlastním praktickém mení byla zjištna integrální nelinearita pouhých ± %. Pesnost napových rozsah Chyby zesílení vstupního zesilovae obvodu AD77, který umožuje Inteligentní modul IMM-77 s kabely a napájeem CSMÉD2B 31

32 i i MULTIMÉDIA PRAVIDELNÁ ÁST COMPUTER HOBBY, PIPRAVOVANÁ VE SPOLUPRÁCI S FIRMOU OPTOMEDIA Rychle rostoucí zájem o multimédia a jejich využívání zpsobuje vtší odbyt jednotlivých komponent; vtší výrobní série umožují snižování cen a to opt vede k dalšímu zvyšování zájmu. Tento mechanismus pracuje tak rychle, že nap. mechaniky k pehrávání CD-ROM jsou dnes k dostání zhruba za polovinu jejich ceny ped rokem (pi stejné nebo lepší kvalit). Pitom již tém vymizely pvodní mechaniky s rychlostí 150 kb/s a prodávají se double speed (300 kb/s), triple speed (450 kb/s) a dokonce už mechaniky se tynásobnou rychlostí 600 kb/s. Vyrábí je nkolik svtových výrobc a ustálila se již i nejastji používaná rozhraní. Samostatnou kategorii tvoí rozhraní SCSI. Je to zcela standardní a rychlé rozhraní, zatím ale MPC2 Multimedia PC DPhata djru DOUBLE SPEED IDE CD-ROM CDM-220 dost drahé. Bžná rozhraní pro pipojení mechaniky CD-ROM bývají obvykle na zvukových kartách a vtšinou umožují pipojení kteréhokoliv typu mechaniky. V poslední dob se zaala používat rozhraní enhanced IDE, která umožují pipojit mechaniku CD-ROM ke kabelu, který už v poítai máte (vede od adie IDE k pevnému disku a má bžn ješt pokraování s dalším konektorem k pípadnému druhému disku - a práv ten pipojíte k takto vybavenému pehrávai CD-ROM). Jednu takovou jednotku CD-ROM vám zde dnes pedstavujeme. Reprezentuje tak dnešní standard - má rychlost tení 300 kb/s ( double-speed ), pipojení IDE a její cena je okolo 5500 K bez DPH. Pro pehrávání audio CD je vybavena ovládáním z panelu, má tedy nejen bžný konektor pro sluchátka a regulátor hlasitosti, ale i tlaítko PLAY/NEXT, kterým spustíte pehrávání na nejbližší stop, pop. dalším stiskem volíte vždy další stopu. Pro vkládání disku má jednotka výsuvný šuplík (ovládaný tlaítkem na pedním panelu). Disk se vkládá pímo, nepoužívá se tedy žádné pouzdro (caddy). Signálka na pedním panelu indikuje blikáním vyhledávání, trvalým svitem tení. Technické parametry Penos dat Burst Pístupová doba 153,6 kb/s 307,2 kb/s 1,4 MB/s 326 ms Pracuje s disky: CD-ROM mode 1 CD-ROM mode 2 CD-audio CD-ROM XA CD-I Photo CD Typ vlnová délka životnost Nf signál vzorkování laser GaAlAs 780 nm 5000 hodin 44,1 khz poet bit 16 dynamika 75 db kmitoet 20 Hz - 20 khz zkreslení 0,1 % výstup 1 V/1 kq Napájení 5 V/1 A Rozmry 146x208x41,5 mm Váha 1,2 kg Provozní teplota 5 až 55 C OPTOMEDI/I SPOL. S R. O. Letenské nám. 5, Praha 7 tel. (02)375469, fax (02) Business Backgrounds Business Backgrounds je CD-ROM urený tm, kteí se zabývají pípravou rzných prezentací (na obrazovce poítae) a chtjí je mít co nejpsobivjší. Disk obsahuje 0 vybraných obrázk k použití jako pozadí pro vaši prezentaci. Jde bu o neutrální pozadí (nap. tverekovaný papír, plocha pokrytá kanceláskými sponkami nebo pipínáky, kabely s konektory, ást klávesnice poítae ap.), nebojsou to výraznjší obrázky (kufík s doklady,

33 ruka s klávesnicí, kalkulakou, telefonem ap., dv ruce ve stisku ap.), zabírající jen ást obrazovky, piemž zbytek má uritou podkladovou barvu a je pipraven pro vaše texty, obrázky nebo grafy. Obrázky jsou k dispozici v nkolika rzných formátech: 1) 24 bit TIFF 640x480 2) 8 bit PCX 640x480 3) 8 bit BMP 640x480 4) 8 bit BMP 320x240 i To ale není všechno. Na disku je 0 zvukových nahrávek, které mají podobný úel - zvukové pozadí k vaší prezentaci. Na disku jsou piazeny k jednotlivým obrázkm, nicmén soubory jsou samostatné a mžete je použít podle libosti. Jsou k dispozici ve dvou formátech -.voc (Sound Blaster) a.wav (Wave formát Windows) - se vzorkovacím kmitotem 22 khz a osmibitovými vzorky. Soubor obrázk a nahrávek je doplnn nkolika programy k jejich prohlížení a pehrávání. Ukázky obrázk na pozadí prezentací z CD-ROM Business Backgrounds WORLD ATLAS Zempisný atlas je svým obsahem velmi vhodným námtem pro multimediální zpracování. Už jsme jich v této rubrice také nkolik popsali. Tentokrát je to aktualizovaná verze 5.0 World Atlas od The Software Toolworks. Me fcdrt StatUtkt flptlom User íádabad Vhodný zpsob propojení všech informací dává možnost vyhledávat nkolika zpsoby - ze seznam, nebo pímo z map uknutím (myší) na zvolenou zem nebo msto, samozejm také zadáním zempisného názvu. Samostatn lze vyvolat seznamy obrázk, videozáznam, vlajek, jednotlivých map ap. Ke každému vybranému místu se automaticky zobrazí místní as, snadno lze vypoítat vzdálenost dvou míst na zemkouli a pepoítávat mny všech stát. Zajímavá je cena K bez DPH. Atlas obsahuje v pimené míe od každého nco. Mapy jednotlivých svtadíl a zemí obsahují státní hranice, nejdležitjší msta a velké eky. U svtadíl a nkterých dalších región lze zobrazit i topografické mapy (bez hranic) a velmi psobivé plastické mapy. Máte k dispozici vlajky a hymny všech zemí a mžete si peíst základní informace o pírod, obyvatelstvu, vzdlání, prmyslu, zemdlství, poasí ap. Všechny tyto údaje lze zobrazit ve statistických mapách nebo grafech. V mnoha jazycích si mžete poslechnout, jak se ekne dobrý den, dkuji, mám t rád a dalších 1 2 frází. Velké množství malých obrázk (160x120) k jednotlivým zemím (1 až 20 ke každé) je vybíráno tak vhodn, že nap. k eské republice dva obrázky z pti zobrazují Stalinv pomník na Letn (pod názvem Pomník pátelství) a jeden další kostel v Bratislav. Atlas obsahuje 47 videoprocházek známjšími msty svta (160x120). Europe Population 1993 Thousand pcrsons IBM J&ljl , OmdtehÁi

34 +ec**c i ItaMMCMMi OtfMAAaa Cetender, systém of meesuring tone for the needs ofcmi He. by dmding tfcne Wo days, wesks, months, and years. Ce+endsr dmsions ara besed on tha movements of the aarth and the ragufar appaarancas of the tun and the moon. A day Is tha avaraga tlma required for ona rotation of tha aarth on Is axts. Tha maasuramant of o yaar ts batad on ona ravotuhon oftha aarth around tha tun and Is caltd a saasonal, troptcai, or tolar yaar. A tolar yaar contalns 365 days, 5 hr, 48 min, and 45.5 sac. A month was originály catcutaiad by andant paoplas as tha tkna batwaan two ftth moons, or tha numbar of days raquirad for tha moon to drcla tha aarth (29.5 days). Thft maasuramant, cahad a synodic, or lunar month, rasuttad inalunaryaarof354 days. 11 i days shortar than a solar yaar. m modam eaiandars, howavar, tha numbar of days m a month Is not basad on tha i Mavamant adjustments of this tond Is a lunisolar calandar. approxlmetely ona-twafflh 12 months loto a solar Srrengement oftha months, ak was dartvad rrom tha avary savarrth day. I Is is namad tha days of tha from andant to modam la aarhast datarmlnatlons of a yaar cannot ba dmdad iks. or months. Tha aarflast lad to agraa wtth tha lalatad, or addad, to that makat parlodk Spoleenské vdy (sociologie, antropologie, ekonomie, politika, vzdlávání a výchova, psychologie, právo, organizace, instituce, armáda, kalendá) Náboženství a filozofie (náboženství, písma, teologie, filozofie, mytologie, okultismus) Umní, ei a literatura (umlci, architektura, malíství a grafika, sochaství, fotografie, období a styly, národní a regionální umní, jazyky, spisovatelé a básníci, literatura, legendy a folklór) Umní (hudba, hudební nástroje, hudební skladatelé a interpreti, tanec, divadlo, kino, televize, rozhlas) Sport a zábava (sport, významní sportovci, hry, zábava a koníky) Velmi šikovným nástrojem pro vyhledávání v encyklopedii je tzv. PinPointer(v\z obr.). Mžete kombinovat rzná Area of Interest V souasném stádiu multimédií zstává encyklopedie stále nejvdnjším obsahem CD-ROM. Jednotlivá témata mže podle poteby vybavovat obrázky, zvuky, hudbou a animacemi nebo celými videosekvencemi. Z mnoha rzných encyklopedií na trhu CD-ROM asi využívá nejvíce všech multimediálních možností encyklopedie Microsoftu Encarta - íslice za názvem udává rok, protože Encarta je každým rokem doplována. Microsoft Eftephant, largest IMng land mammal, whlch during the Plelstocene Epoch roamad avary landmass except Austrálie and Antarctica. Two extant species, the Indián eiephant, of India and Southeast Asla, and the Afrian elephant, ranglng south oftha Sahara, are now limited to troplcal forests, urvannas, dasarts, and rtver vaktys. The Indián elephant reaches heights of 3 m ( fl) and tha Afrian elephant, 4 m (13 11). Eariier members of thls group tha mammoths. with some reaching 4.5 m (15 fl), and tha smailer mastodon* survtved up to tha tlma oftha PaieoHthic humens. whosa cava drawtngs daplctad wooby mammoths. warjaws: aach is a massiva plata about 30 cm (about 12 In) long and cm (4 ln) wlda. Whan Prokopyevak Pskov Puetoto Puerto Barrtoa Puerto Cabelo Puerto Cortea Puerto Plata Purta Arenos Ptiysal Science & Technology 49 Life Science Oeography m Hbtory Sociál Science 3 Ptitosophy <& Art, Language, uma ALXerature t Performing Arts Sports, Hobbées, 6 Pets AI Cetegories Countriea Mountain Ranges, Peaks, 8, landforms Rívecs, Lak es, & Whlerways Oceans & Seas Islands U S. States, Terrtories, & Regione Canadian Province & Clies Region of the VNbrld U.S. Cihes, Towns, & VlJages Parks & Monuments Maps & Mapmakmg Expioration & Exptorers kritéria výbru a tak ENOUMS se rychle propracovat k informaci, kterou potebujete. Použijete k tomu výše vyjmenované kategorie a jejich podskupiny (uvedli jsme je v závorce). Mžete kombinovat rzné M» *)'''<.» fcííjmí kategorie, nap. savcia Afrika, abyste zúžili rozsah hledání. Také (pod oznaením media) si mžete vybrat, zda chcete jen lánek, obrázek, faatura of alaphants, Is id to convay grassas, nebo všechny zvukové ants consuma as much nd drink as much as ukázky 190 ap. Vyhledávat mžete ale i podle slov a frází, trtis and squktlng N Into podle asového úseku djin (máte k dispozici tzv. timeline) nebo podle místa na zemkouli. Encyklopedie obsa- Is also usad to trumpat lust for dust bathing. H Is Isa into tha ak to datad tha and oftha trunk and huje i výkladový slovník, do libovolné ásti encyklopedie can piek up and mžete vkládat záložky a vlastní poznámky a v neposlední ad je zde velká hra MindMaze - bludišt, kterým projdete, jen když správn zodpovíte všechny otázky, jejichž, ara actually mata Afrian al» ony our molar or téma jste si pedem zvolili. Letošní vydání této pestré encyklopedie pro dti i dosplé obsahuje pes lánk, doplnných tém 8000 obrázky, 800 zvukovými a hudebními ukázkami a asi 0 videosekvencemi. Všechny informace jsou velmi dobe roztídny a m- žete je hledat v následujících kategoriích: Fyzika a technologie (matematika, fyzika, chemie, astronomie, as, míry a váhy, doprava, komunikace, poítae, elektronika, vojenská technika) Vda o život (biologie, rostliny, savci, ptáci, ryby, viry a baktérie, hmyz, anatomie, fyziologie, medicína, životní prostedí, zemdlství) Zempis (zem a státy, hory, eky, jezera, oceány, ostrovy, USA, svtadíly, svtová msta, mapy, objevitelé) Historie (USA, Evropa, Asie a Austrálie, Amerika, starovk - vždy rozdleno na události a dležité osobnosti, sociální historie) 34 cotsttíi ÁTSTE A/2

35 , ) VOLN ŠÍENÉ PROGRAMY ÁST COMPUTER HOBBY PIPRAVOVANÁ VE SPOLUPRÁCI S FIRMAMI FCC FOLPRECHT A JIMAZ PagePlus INTRO Autor: ŠERIF lne., kontakt tel (UK), fax , CompuServe GO PAGEPLUS. HW/SW požadavky: Windows (lépe 4) MB RAM, 3 MB na HD, myš. PagePlus Intro je voln šíená verze DTP programu PagePlus, její registrace je zdarma. Nebývá zvykem uvádt tuto informaci hned na zaátku, ale patí k výrazným vlastnostem popisovaného produktu. Je totiž zámrem autorské firmy Šerif vzbudit tím o DTP i o svj produkt zájem. Zdá se, že se jí to podaí. PagePlus Intro je jako zjednodušený produkt omezen hlavn tím, že dokument mže mít pouze jednu stránku (potebujete-li více stránek, musíte je dlat samostatn). Jinak má všechno, co by lovk od slušného DTP programu oekával. Základní zpsob vytváení stránky je v nem podobný Page- Makeru, v nem programu Ventura. Stejn jako v PageMakeru lze psát text pímo na zvolené místo stránky, ale alternativn lze vytvoit i rámec ( frame a text psát do nj (jako Ventura). Program umožuje import textu ve formátech ASCII, MS Word, RTF, Notepad a Write, import obrázk ve formátech BMP, PCX, TIFF, WMF a EPS. Text používá bez omezení všechny fonty Windows, lze volit nejen font, velikost, styl a barvu, ale i sytost a obrysové písmo (z jakéhokoliv fontu). Prokládání ádek se volí v procentech velikosti písma, ale lze je mnit i interaktivn myší snižováním výšky sloupce textu. Zúžení nebo rozšíení písma není možné. Uspoádání stránky má všechny potebné volby - okraje, sloupce, orientaci, svislá i vodorovná mítka s nastavitelnými jednotkami, pomocné linky ap. Velikost zobrazení lze ovládat obdobným zpsobem, jako v Page- Makeru - nkolik pevných nastavení a plynulé nastavení oznaením výezu, který se zvtší na celou plochu pracovního okna. Pímo na stránku lze kreslit bžné grafické prvky (áry, tyúhelníky, tyúhelníky se zaoblenými rohy, kruhy, elipsy). Všechny objekty, tj. text, obrázky i grafiku, lze otáet. Krom standardních menu jsou nejastji používané funkce ovladatelné symbolickými tlaítky z nástrojového pruhu. Tisk je standardní se všemi možnostmi Windows, dokument se ukládá do jediného souboru s píponou.ppp. Mžete si nastavit i automatické ukládání ve zvolených intervalech. Pocit z asi dvou hodin strávených na zkoumání tohoto programu byl vel- Šerif PacjePlus Intro AR? - líi.ppp Text Graphics Options Help Wyižirat rauddfr ra aummm «ra mm nrmm*qrimtmfc** wmmmm«ra»» vmf rýnomí ratri* umažte* «* Mulcm * to a#*t <nét k«hmm mra imwí* rak <k»% k ****** cs*0m m«ánt k raratžm *»*» m N*»*» l M twtlm ). Pmom jtt lémte vym*mly íiw«machavky i rycamtli 90 USA * pmdžv# MiMk kpmd (300 kfla). «pra ih t«50 km) «OokanM už I m«cli«ra>y ^(frikaiitnau lyamrah 900 žb*- V/rábí néktk vžtouýcft vjrataú tmmtom jit Im0«M«patžívané požívaní. 9an»a iapv>«katapont tvoft roztíraní SCSI. Jo >0 mora atanoanpv a lyont nimraní, zraim ala multimédia mwykhuí* tmraamvn* tuamn. vt»ou>w i rmtai omamná DOUBLE SPtED ID CD-ROM Pracovní okno programu PagePlus Intro s vytvoenou stránkou AR W/ Desktop RJsttátgfrmSe^ mi dobrý, pomrn rychle (jako pokus) jsme v nm udlali i jednu stránku AR (viz obrázek, rubrika Multimédia). Nikde v celém produktu nejsou sice informace o tom, co všechno umí profesionální PagePlus, ale schopnosti tohoto Intro jsou znaným píslibem. Pro toho, kdo si jednou za as potebuje udlat reklamní leták, prezentaci nebo pozvánku tento program úpln staí. Jak již bylo eeno, registrace je zdarma (tzn. není to freeware, registrace se vyžaduje, ale nic se za ní neplatí), a to telefonem, faxem nebo em (nikde není adresa firmy). Program zabere na pevném disku asi 1,5 MB a je ve dvou souborech pod oznaením pplus1.zip a pplus2.zip na CD-ROM So much Shareware. More Control Autor: Sloop Software, 6457 Mesedge Lané, Colorado Springs, CO 80919, USA. HW/SW požadavky: Windows 3.1 a odpovídající HW. More Control je program, který umožuje snadné a rychlé nastavování mnoha tch parametr v system.ini a win.ini, které nejsou obslouženy ve standardním Control Panelu. Mžete v nm nap. mnit barvy používané v hypertextu Help, zarovnávání rozbalovacích menu, vertikální rozestupy mezi ikonami, typ písma použitý v nápisech pod ikonami ap. V programu je obsažen i samostatný editor soubor.ini (viz obr.). Po instalaci More Control vám pibude do skupiny Control Panelu další Základní okno programu More Control vám ukazuje, co všechno mžete jeho prostednictvím nastavovat 1T 35

36 ) Azimut a elevace Slunce a Msíce v závislosti na ase, tak, jak je vypoítal a zobrazil program Moonpo iflle: DAWINWIN.INI Sectlons: Ifembeddinq) [fonts] [FontSubstitutes] [Go tor Windows] _ [HP LaserJet 4PMMP PostScrlptLPTl] T Entrles: ARC= D:\WTLS\WINZIP.EXE.ARC 17 brnp=pbrush.cxe.bmp crd=cardflle.exe.crd ctl-aldsetup.exe.cti DCX=D:IFAXIINFAXEXE.OCX doc-daoffi CE\WINWORDIWINWORD.EXE.< + Make backup tile Changes made are wrltten to the lni tile as soon as they are made. Pracovní okno Editoru soubor INI (souást programu More Control) ikona ( More Control), se kterou pracujete jako s ostatními. Registraní poplatek za program je 12,5 $, zkušební doba 30 dní. Soubory programu zaberou na pevném disku 240 kb, More Control je v souboru morecon.zip na CD-ROM So much shareware. TS-PANEL Autor: John Dukakis, TopSoft, Olimbiou Diamanti 7, Thessaloniki, Macedonia, Greece. HW/SW požadavky. Windows 3.1. TS-Panel je jednoduchý a názorný informaní panel pro Windows 3.1. Umí zobrazit volnou pam RAM, volné systémové prostedky, volný prostor na disku, datum a as, spouštt pedvolené aplikace, nastavovat tiskárnu, zobrazit zvolené typy písma (fonty), vypsat aktivní aplikace, aktivní ovladae, obsazení RAM, uvolnit clipboard, zvolit exit/restart/reboot, kopírovat vybranou ást obrazovky na clipboard (velmi snadno vytvoíte výez kdekoliv kurzorem myši a po uvolnní Korekní software, který zamezí nepesným aritmetickým operacím, zpsobeným vadou procesoru Pentium, pipravil Microsoft. Má být k dispozici tento msíc. Mžete se informovat a objednat si ho u firmy FCC Folprecht (adresa a telefon nahoe v rámeku). tlaítka se obrázek automaticky uloží na clipboard). Program po spuštní zobrazí 6 tlaítek a informaní displej (viz obr.). Tlaítka mají následující funkce (zleva): spouštní aplikací, printer manager, prohlíže font, vyvolání Filé Manager (Windows), kopírování ( capture výezu obrazovky, autorské oznaení programu. Stisknete-li pravé tlaítko myši je-li kursor kdekoli v prostoru panelu, objeví se menu. V nm si mžete nastavit, co se má zobrazit v informaním okénku (nezvolíte-li nic, stídají se v pravidelných intervalech všechny informace), vyvolat mapu obsazení RAM vetn detailního výpisu aplikací, ovlada a objekt podle tíd, a zobrazit dialogové okno volby píkaz exit/restart/reboot. Registraní poplatek není zmiován, program zabere na disku asi 265 kb a je v souboru ts_panel.zip na CD- ROM So much shareware. Rzné informace v okénku TS-panelu MOONPO Autor: August Miller, P. O. Box 3512, Las Cruces, NM , USA. HW/SW požadavky: poíta s koprocesorem, Windows 3.1. Moonpo je jednoduchý program, který v prostedí Windows poítá azimut a elevaci Msíce a Slunce a fázi Msíce pro kterékoliv místo na Zemi. Azimut je úhel, v jehož smru se v uritý as nachází Msíc i Slunce (sever je 0, východ 90, jih 180 a západ 270 ). Elevace je úhel (výška) tlesa nad obzorem (mže být -90 až +90, piemž pi 0 vychází pop. zapadá, pi 90 je v nadhlavníku). Tyto úhly jsou závislé na datu, hodin a souadnicích místa na Zemi - tyto údaje je tedy zapotebí programu zadat. Program vypoítá rovnž asy východu a západu Slunce (Msíce). Výsledky jsou zobrazeny v tabulce v pedem zadaných intervalech (nap. mezi 0600 a 2400 po plhodin). Mohou být vytištny na stávající tiskárn nebo uloženy do souboru ASCII pro pozdjší zpracování. Program umí rovnž zobrazit jednoduché grafy, ukazující azimut a elevaci obou tles jako funkci asu. K výpotu jsou použity jednoduché algoritmy a výsledná pesnost je udávána v rozmezí 2. Registraní poplatek je 12,5 $, zkušební doba 3 týdny. Program zabere na pevném disku asi 600 kb a je v souboru moonpos1.zip na CD-ROM So much shareware. as a azimut východu a západu Slunce a Msíce, vypoítané programem Moonpo Graf znázorující azimut a elevaci Slunce a Msíce v závislosti na denní dob pro zvolené datum a místo (program Moonpo)

37 7 VYBRANÉ PROGRAMY BusinessCards for Windows Autor: M. Dvorkin, 1111 Bayhill Dr #180, San Bruno, CA, USA. HW/SW požadavky: MS Windows. Nádhern provedená minidatabáze pro Windows. Jak již název napovídá, jsou sice BusinessCards ureny pevážn na vizitky, avšak nic nebrání tomu, abyste je použili k uspoádání jakýchkoliv textových informací, které byste si jinak márali po kartoténích lístcích. BusinessCards se vzdálen podobají standardnímu CardFile, který je souástí Windows. Základem jsou kartiky (voliteln ve tech velikostech: od vizitky až po stránky poznámkového bloku), na které si mžete v jakékoli podob poznamenávat telefony, adresy, jména... cokoli. Ale tím podobnost s CardFilem koní. Zatímco CardFile svým spartánským vzhledem spíše uživatele odrazuje, na BusinessCards je radost pohledt - nástrojová lišta s barevnými ikonkami a klasický kroužkový blok jsou vyvedeny s takovou péí, že už hezí být ani nemohou. Navíc si mžete lištu i blok pizpsobit vlastním pedstavám: máte k dispozici tiaticet ikonek pro tém všechny funkce dostupné z menu, na stránku bloku mžete umístit jednu, dv, nebo ti kartiky - podle toho, jak dlouhé texty chcete v databázi uchovávat. Samozejmá je možnost nastavit barvu/typ písma, barvu papíru, zarovnávání textu, vyhledávat kartiky podle fragment textu atd. Do jedné databáze se vejde 8 kartiek (30 od každého písmene), maximální délka textu na jedné kartice je 512 znak. Komu by to pipadalo málo, mže si vytvoit databází nkolik, protože jejich poet není UNREGISTERED BusinessCards (USAFIRMS.BCR) Hercules Computer Technology, lne. 921 Parker St. Berkeley, CA sales mfg PC video boards Heureka Corp. P O. Box Salt Lake City. UT Finders Keepers DOS shell sftw omezen. BusinessCards si vedou zdatné i pi ukládání/naítání soubor. Krom vlastního formátu BCR dokážou íst i ukládat ve formátech CRD (Windows CardFile) a CSV (árkami oddlovaný text). Program po rozbalení zabírá 340 kb. Registraní poplatek iní 20 $, zkušební lhta je 30 dní. Program najdete na disketách íslo 5.25HD i 3.5DD-0086 fy JIMAZ. Graphmatica for Windows Autor: Keith Hertzer, ksoft, lne., 345 Montecillo Drive, Walnut Creek, CA , USA. HW/SW požadavky: EGA+, 286+, Windows 3.x, velmi vhodná je myš. Špikový nástroj na kreslení graf matematických funkcí. Je dostatené jednoduchý pro píležitostného uživatele, ale zvídaví v nm objeví netušenou sílu. Co mže, udlá automaticky - mj. podle použitých promnných uruje typ grafu (klasický v kartézském systému, zobrazení nerovnosti, polární graf, parametrické kivky, diferenciální rovnice 1. až 4. ádu). Rovnž automaticky podle poteby mní krok, se kterým vzorkuje hodnotu funkce, což oceníte nap. pi vykreslování grafu tangenty, který v urité ásti velmi strm stoupá. Bez ptaní se pi zmn defininího oboru nebo rozmr grafu aktualizuje také pomr x/y. Velmi mocný je interní matematický parser- rozumí všem základním matematickým operacím, absolutní hodnot, exponenciále a logaritmm, libovolné mocnin s necelým exponentem, funkcím goniometrickým, trigonometrickým a hyperbolickým. Dokáže použít ti uživatelem zadané parametry - jeden z nich lze zadat metodou: od... do..., Good lete as Goukt lne. Grafpoínt Gratel Systems H and ok Information HartZon Data Harris Corp. Hauppauge Computerj HavenTroe Software Hawkeye Image Hayes Microcomputsr Headland Tachnolr Heureka Corp. Heuristic Software Hewlett-Packard / Hewlett-Packard Co. Hewlett-Packard Co. Hewlett-Packard Co. Hewlett-Packard Co. Hewlett-Packard Co. Hi-Tech Components Hl-Tech Marketing Hitotoa Henle JfcdUfcflRjctJbd.^ i Hilgraove Genesis Hitachi America EB COMPUTER T^hlIMAZ hodnotu mnit po.... Nevyskytuje-li se požadovaná promnná v rovnici více než jednou, nemusíte ji ani izolovat - Graphmatica to zvládne sama. Polární a logaritmické grafy se malují do píslušných souadných systém, pro grafy trigonometrických funkcí máte k dispozici zvláštní variantu klasického kartézského souadného systému, která má na osách znaky v násobcích pí. Mnit se dá doslova každý detail grafu: prokreslování os a orientaní mížky, popisy, barvy. Výstupem je obrázek BMP i WMF, který lze pes clipboard penést do jiné aplikace, píp. pímo tištný graf - mžete volit z rzn kvalit- Rozsáhlé možnosti ních režim tisku. programu ilustrují ukázkové píklady, program doprovází peliv zpracovaná nápovda. Registraní poplatek je 20$ (+5$ na poštovné; za dalších 20 $ m- žete získat i zdrojové kódy), zkušební doba není uvedena. Program, který po rozbalení zabírá asi 300 kb, najdete na distribuní disket íslo 5.25DD-0172 fy JIMAZ. RISS Font Paks #1-#3 Autor: Eric Robichaud, Rhode Island Soft Systems, lne., Box 748, Woonsocket, Rl 02895, USA. HW/SW požadavky: Windows 3.1. Ti kolekce ozdobných ornamentálních TrueType písem pro Windows Font Pak #1 obsahuje písma Confetti, hadovitým ornamentem zkrášlené El Rio Lobo, klasické obrysové Essential Times, styl padesátých let evokující OI'54 a roztomilý font Ice&Snow, zasnžený a ovšený rampouchy. Ve Font Páku #2 najdete All Hearts vhodný na páníka nebo zamilovaná psaníka, Bunny Lips podobné nápism z nepraktovských vtip, dstojnost vyzaující obrysové písmo Hero, jakoby na notové osnov psané The Score a mokrým šttcem malované písmo WetPaint. Poslední z trojice Font Pak zahrnuje plápolající Firey, svérázn rukou napsané HandPrinting, japonskými znaky inspirované Hirosh, zajímavé obrysové New Land Contour a jako poslední tlusouké Porter Lil' Kaps. Písma neobsahují specificky eské znaky s diakritikou, vzhledem k jejich dekorativosti a použití (nadpisy, loga) však nejde o závadu principiální. Registraní poplatek za jeden Pak iní 20 $ (získáte Deluxe variantu s dalšími písmy). Fonty zabírají asi 1,2 MB a najdete je na disket 5,25HD-9974 (nebo 3.5HD-9970) fy JIMAZ. E> 37

38 I CB report Novinka na našem trhu - vozidlová CB radiostanice ELIX Dragon CB-407 Na náš trh se dostává díky pražské firm ELIX nová mobilní a základnová radiostanice ELIX Dragon CB-407. Tato radiostanice, podobn jako runí radiostanice stejné firmy ELIX Dragon SY-1, je koncipována již od samého obvodového ešení pro nároný tuzemský trh. Snahou bylo dosáhnout optimálních parametr tak, aby stanice vyhovla v provozu i v husté mstské zástavb s velkým rozšíením CB provozu - radiostanice má pedevším velkou selektivitu a intermodulaní odolnost. Zárove byly respektovány požadavky pro mobilní provoz - vynikající modulace, dostatená hlasitost reprodukce nutná pro nasazení v nkterých tuzemských automobilech, malé vestavné rozmry (pedevším hloubka) a moderní design, pizpsobený interiérm souasných automobil. Pi vývoji této radiostanice byl zvolen ponkud netradiní postup. Radiostanice ELIX Dragon CB-407 byla vyvíjena ve spolupráci s náronými eskými uživateli CB pásma. Obvody radiostanice byly bhem vývoje podle požadavk zadavatel a podle výsledk praktických test konzultovány a optimalizovány tak, aby stanice pedila dosavadní typy - jen tak má uvedení nové radiostanice na trh smysl. Výsledky povinného schvalovacího ízení pln potvrdily správnost tohoto postupu. Stanice všemi parametry vyhovla nároným požadavkm homologaního ízení a je schválena pro provoz v R. Radiostanice ELIX Dragon CB-407 upoutá na první pohled modern ešeným pedním panelem v erné matové barv. LED displej s velkou svítivostí a velmi dobrou itelností je utopen do prolisu tak, aby byla zachována jeho itelnost i pi plném slunením svtle a je viditelný v širokém pozorovacím úhlu. Oproti radiostanicím stejné tídy je diplej vtší, pestože rozmry radiostanice jsou menší - lépe je využita plocha pedního panelu (obr. 1). Otoné regulátory hlasitosti a šumové brány jsou optimáln umístny, snadno a pesn se obsluhují, knoflíky jsou prodlouženy. Pepínání kanál je ešeno velkými segmentovými tlaítky vpravo od displeje. Tlaítkem CH9 je ešen rychlý pechod na bezpenostní kanál. 9, který byl konen i u nás doporuen jako kanál nouzového volání (firma ELIX dodala vybavení policii v R základnovými CB radiostanicemi). Mikrofon je pochopiteln kondenzátorový, protože jen s ním je možné dosáhnout tak dokonalé modulace. pouzdro mikrofonu má standardní osvdené rozmry a je akusticky ešeno tak, aby modulace byla optimální již od elektroakustického mnie. Mikrofon se pipojuje (oproti jiným radiostanicím) pomocí bžného konektoru DIN - 5 pól. Další doplky k radiostanici lze tedy zapojit snadno a bez nutnosti dokupování a shánní drahého speciálního konektoru. K radiostanici lze použít i nap. echomikrofony (s umlou ozvnou) i jiná efektová zaízení. Pro ty, kteí si chtjí doplky zapojit sami, uvádíme zapojení vývod mikrofonního konektoru. Zapojení konektoru DIN 1 - zem (spolený vodi) 2 - NC (nezapojen) 3-Rx 4 - MIC (kondenzátorový) 5-Tx Velmi užiteným doplkem, který lze k radiostanici dokoupit, je jednotka selektivní volby - jednotka cíleného volání jednotlivého úastníka CB sít. Pro radiostanici ELIX Dragon CB -407 byla vyvinuta dokonalá mikroprocesorem ízená selektivní volba SMART dodávaná firmou ELIX. Tato jednotka se pipojuje jednoduše do mikrofonního konektoru bez zásahu do radiostanice. Umožuje nejenom cílené volání pomocí dvou ísel - soukromého a veejného o délce až sedmi íslic s blokováním náhodného otevení a zptným potvrzením, ale i další pídavné funkce. Selektivní volba SMART mže fungovat ve spojení s radiostanicí ELIX Dragon CB-407 jako autoalarm s dálkovou indikací poplachu - paging - s velkým dosahem a s možností dálkového vypnutí atd. Selektivní volba SMART ve spojení s radiostanicí ELIX DRAGON CB-407 umožuje i dálkové ovládání pipojeného spotebie (nap. vytápní chalupy atd.) a dálkovou indikaci jeho okamžitého stavu. Selektivní volba SMART umí i poznat, která stanice, uložená v jedné z 12 pamtí, volala a indikuje ji na displeji. Všechny funkce se velmi rychle a jednoduše zadávají i aktivují. Selektivní volba SMART obsahuje i dialer s 12 pamtmi a dovede peíst DTMF ísla i jiných volaných stanic. To však zdaleka ješt není výet všech funkcí této inteligentní selektivní volby, která se stala jakýmsi standardem na našem trhu také díky tomu, že pracuje s mezinárodn normalizovaným systémem DTMF. K aktivaci lze použít tedy bžn rozšíené ovladae telefonních záznamník - dialery. Verzí této selektivní volby SMART, kterou také dodává firma ELIX, lze dovybavit i radiostanice ELIX DRAGON SY-1 (runí), DNT Rallye a již starší radiostanice DNT FORMEL 1 atd. Výhodou radiostanice ELIX DRA- GON CB-407 je také malá klidová proudová spoteba ve vypnutém stavu. Nap. pi mení odbru vypnuté radiostanice DNT FORMEL 1 zjistíme klidový odbr okolo ma, nutný pro udržení posledního zvoleného kanálu v pamti. A to je proud píliš velký - autobaterie v automobilu je tímto proudem zbyten vybíjena - tento 38 (ifamttufelžtites -if

39 i i proud pibližn za msíc stání vybije bžný akumulátor automobilu. Nad touto konstrukní chybou by se ml konstruktér radiostanice FORMEL 1 zamyslet. Naopak radiostanice ELIX DRAGON CB-407 má tento udržovací proud jen okolo 0,18 ma, tedy zcela zanedbatelný. S pihlédnutím k požadavkm uživatel byl vynechán pepína pímé volby 19. kanálu a funkce PA - tyto funkce tém nikdo nevyužíval. Podobn je tomu s miem síly pole - rukové midlo je nespolehlivé - píliš trpí otesy a klimatickými šoky v automobilu, indikátor s diodami LED má zase malou rozlišovací schopnost. Proto bylo midlo vynecháno a ušetené prostedky radji vnovány na dokonalejší obvodové a konstrukní ešení radiostanice a na kvalitní souástky - i vnitní provedení radiostanice psobí velmi úhledným dojmem (obr. 2). Radiostanici lze snadno indikátorem síly pole doplnit - micí pístroj s rozsahem okolo 0 pa lze pipojit jedním pólem (záporným) na spolený bod rezistor R26, R27, diody D3 a kondenzátoru Cl 9 pes pomocný odporový trimr asi Ml. Druhým vývodem - kladným - se pipojí micí pístroj na zem, tedy záporný pól zdroje (obr. 3). Stanice ELIX Dragon CB-407 se vyznauje pedevším velkou odolností a selektivitou - jsou u ní minimalizovány známé peslechy a kížovka pi zachování velké citlivosti. Velký draz byl kladen na kvalitu modulace - modulaní cesta je opravdu velmi dobe ešená a kvalita modulace pedí mnohem dražší typy. V neposlední ad bylo obvodové ešení radiostanice pizpsobeno evropské souástkové základn. V radiostanici se nevyskytují žádné exotické" souástky - všechny integrované obvody jsou dostupné v Evrop, tedy i u nás. Navíc firma Elix zajišuje kompletní záruní pozáruní servis. Uvedením radiostanice ELIX DRA- GON CB-407 na trh dostává náš uživatel CB pásma hodnotný výrobek, který byl vyvinut a vyroben práv pro nho. Tím, že je radiostanice vyrábna pímo bez dalších mezilánk pro firmu ELIX, neprofitují na ní zbyten další zahraniní obchodní firmy. Pesto, že je radiostanice ELIX DRAGON CB-407 kvalitnjší než srovnatelné typy této tídy, je její cena nižší než cena obdobných výrobk, obvykle vyrobených pro nmecké i jiné firmy. Podobnou cestou je vyrábna na našem trhu velmi úspšná runí radiostanice ELIX DRAGON SY-1 stejné firmy. Vozidlové a základnové radiostanice ELIX DRAGON CB-407, runí radiostanice ELIX Dragon SY-1, radiostanice DNT dodává firma: ELIX, spol. s r. o., Klapková 48, Praha 8 - Kobylisy, tel.: 02/ , , , fax.: 02/ , , Obr. 2. Generální povolení - Vnitní provedení LI3 ST435 - V pro radiostanice malého výkonu na spolených kmitotech Od vstoupilo v platnost Generální povolení GP-05/94 ke zízení a povolování vysílacích rádiových stanic malého výkonu, vydané eským telekomunikaním úadem. Toto povolení opravuje fyzické a právnické osoby zizovat, provozovat nebo pechovávat vysílací rádiové stanice s parametry uvedenými v tomto povolení bez jakékoli další evidence a zpoplatování u povolovacího orgánu. Provozní kmitoty, uvedené v tomto povolení, jsou: 172,725 MHz, 173,050 MHz pro radiostanice s výkony do 1 W; 172,650 MHz, 172,950 MHz, 172,975 MHz s výkony do 5 W; 449,770 MHz, 449,8 MHz s výkony do 1 W; 448,490 MHz, 448,570 MHz, 448,6 MHz s výkony do 5 W. Generální povolení se vztahuje pouze na runí penosné radiostanice s výkonem do 5 W, schválené odborem certifikace TÚ k provozování v R a opatené schvalovací znakou. V tomto Generálním povolení jsou uvedeny ješt další podmínky, za kterých lze tyto stanice provozovat - doporuuji prostudovat plné znní nap. v Telekomunikaním vstníku. Pro radioamatéry mže být užitená tato informace hlavn proto, že pro provoz v tchto pásmech jsou schváleny (homologovány) runí radiostanice ALINCO DJ - 180, DJ , DJ - F4 a DJ - 480, které jako jedny z mála stanic urených pro tato pásma umožují i provoz v amatérských pásmech. Podmínkou je však dodání stanice od autorizovaného dealera ALINCO, který jediný mže stanici pro služební pásma naprogramovat a opatit schvalovací (homologaní) znakou. V R a SR je to firma ELIX Praha. -OK1XW- J a? (OmdtóaáSaTililltt) 39

40 273 VKV První spojení z eské republiky Pátelm z pražskéhp radioklubu OKI KIR se v poslední dob podailo navázat nkolik prvních spojení mezi R a cizími zemmi v pásmu GHz (vše provozem EME): první spojení R -Anglie: G3WDG R- Itálie: I4CHY R - Francie: F6KSX Použité zaízení: vysíla o výkonu 16 W, anténa parabolická o 0 4 m. Blahopejeme! OK1VAM Provozní aktiv na VKV eský radioklub vyhlašuje od 1. ledna 1995 nové podmínky Provozního aktivu na pásmech VKV, a to od pásma 144 MHz do pásma GHz vetn. Závod se koná každou tetí nedli v m- síci od do hodin UTC. Kategorie: 1. - Single op, 2. - Multi op, a to na každém soutžním pásmu zvláš. Provoz: CW a FONE podle povol, podmínek. Kód - pedává se RS nebo RST, poadové íslo spojení poínaje íslem 001 a WW-lokátor. Do závodu platí i spojení se stanicemi, které nezávodí a které nemusí, ale mohou pedávat íslo spojení. Tyto stanice musí soutžící stanici pedat report RS nebo RST a WW-lokátor. Do závodu lze zapoítat s každou stanicí na každém soutžním pásmu jedno platné spojení. Každá stanice smí mít v jednom daném okamžiku na jednom pásmu pouze jeden signál. Bodování: Za spojení se stanicí ve vlastním velkém tverci lokátoru (prvá dv písmena a následující dv íslice) se poítají dva body. V sousedních velkých tvercích jsou to ti body, v dalších pásech tyi body a v dalších pásech vždy o jeden bod více než v pásech pedchozích. Násobie: velké tverce lokátoru, se kterými bylo bhem závodu pracováno, a to na každém pásmu zvláš. Hlášení z jednotlivých kol se posílají nejpozdji pátý den po závod, to jest v pátek, na adresu vyhodnocovatele. Hlášení z každého pásma a z každé kategorie musí obsahovat: Název závodu, msíc a rok jeho konání, znaku soutžící stanice, kategorii a pásmo, lokátor, ze kterého stanice pracovala bhem závodu, poet platných spojení, poet bod za spojení, poet násobi a celkový poet bod. Souet bod za spojení vynásobený soutem násobi vám dá výsledný poet bod, který na hlášení výrazným zpsobem oznate (podtržením, orámováním a podobn). Hlášení musí dále obsahovat podepsané estné prohlášení, že byly dodrženy povolovací a soutžní podmínky a že údaje v hlášení jsou pravdivé. Každé kolo provozního aktivu bude vyhodnoceno zvláš a koncem roku bude sestaveno vyhodnocení celoroní, do kterého budou každé soutžící stanici v každé kategorii na každém pásmu zapoteny výsledky z jednotlivých kol, ve kterých byla stanice hodnocena. Diplomy obdrží vítz každé kategorie na každém pásmu, pípadn první ti stanice z každé kategorie, ve které bude hodnoceno více než 15 stanic. Provozní aktiv na VKV bude vyhodnocovat radioklub OK1KPA a hlášení je teba posílat na adresu OKI MNI: Miroslav Nechvíle, U kasáren 339, DAŠICE v echách, nebo prostednictvím sít paket rádio pro radioklub OK1KPA. Termíny závod na VKV v roce 1995 Závody poádané eským radioklubem: Název závodu Datum as UTC Pásma Deník na: 1. subregionální závod 4. a 5. bezna a 432 MHz OK1AGE OK1MG 1.3 až 76 GHz OK2JI II. subregionální závod 6. a 7. kvtna a 432 MHz 1.3 až 76 GHz Závod mládeže 3.ervna MHz OKI MG Mikrovlnný závod 3. a 4. ervna až 76 GHz OKVHFcIub Polní den mládeže 1.ervence a 432 MHz OKI MG Polní den na VKV - 1. a 2. ervence a 432 MHz OKVHFcIub lll.subregionální závod 1.3 až 76 GHz QRP závod 6.srpna MHz OKI MG IARU Region 1. VHF Contest 2. a 3.záí MHz OKI MG IARU Region a 8. íjna MHz, OK1PG UHF/Microwave Contest 1.3 až 76 GHz AI Contest 4. a 5. listopadu MHz OK1FM Marconi Memoriál Contes* Deníky ze závod se zasílají do deseti dn po závod zásadn na adresy vyhodnocovatel, kteí jsou u každého závodu uvedeni. OKI AGE: Stanislav Hladký, Masarykova 881, ROZTOKY OK2JI: Jaroslav Klátil, Blanická 19, ŠUMPERK OK VHF Club, Rašínova 401, 51 UNHOŠ OKI MG: Antonín Kíž, Polská 2205, KLADNO 2 OKI PG: Ing. Zdenk Prošek, Bellušova 1 847, PRAHA 5 OK1FM: Ing. Milan Gutter, Karafiátová 21, PLZE Ostatní závody: Velikononí závod 16.dubna MHz a vyšší OK1VEA Vánoní závod 26.prosince MHz OK1WBK OK1VEA: Ludvík Deutsch, Podhorská 25A, JABLONEC n. Nisou OK1WBK: Jií Sklená, Na drahách 150, HRADEC KRÁLOVÉ Dlouhodobá soutž, poádaná eským radioklubem: Provozní VKV aktiv každou tetí a 432 MHz OKI MNI nedli v msíci 1.3 až GHz OKI MNI: Miroslav Nechvíle, U kasáren 339, DAŠICE v echách kv: Kalendá závod na únor a bezen (Sestaveno dle pedchozího roku bez záruky, asy v UTC.) AGCW Semiautomatic CW ARRL DX contest CW Kuwait National Day MIX CQWW 160 m DX cont. SSB French DX (REF contest) SSB Europ. Community (UBA) CW YL-OM International CW RSGB 7 MHz CW OK-QRP contest CW ARRL DX contest SSB SSB liga SSB DARC Corona m DIGI Provozní aktiv KV CW Japan DX contest CW YL-ISSBQSO party SSB OMActivity CW OMActivity SSB DIGQSO Party FONE vizpodm UBA 80 m SSB Aktivita 160 m CW Union of Club Contest Internát. SSTV DARC B.A.R.T.G. Spring U-QRQ-C AMA Sprint CQWWWPX contest viz podm. SSTV RTTY CW CW SSB Krom uvedených závod probíhají ješt lokální soutže, ze kterých stoji za zmínku druhý víkend v únoru party" státu New Hampshire. Je to píležitost navázat spojení se stanicemi, které se jinak na pásmu nevyskytují. Podmínky naleznete v tchto íslech ervené ady AR posledních tí let (1992, 93, 94): European Community - AR 12/92 (pozor - doplnk v minulém ísle AR), Provozní aktiv a SSB liga - AR 4/94, CQ WW 160 m - AR 1 /94, REF contest -AR 1 2/94, ARRL DX AR 1/93, RSGB 7 MHz AR 2/92, Kuwait AR 2/93, DIG QSO party, Int. SSTV, OM Activity a Japan Int. DX AR 2/94, Aktivita 160 m viz minulé íslo AR (rubrika OK1CRA). DARC Corona" m RTTY/AMTOR contest poádá DARC 4x do roka, vždy prvou nedli v beznu, ervenci, záí a listopadu od do UTC. Závodí se pouze v pásmu 28 MHz mezi khz, a to provozem RTTY a AMTOR (provoz RTTY pevážn na nižších, AMTOR na vyšších kmitotech), mód FEC se nepoužívá. S jednou stanicí je možné navázat spojení obma druhy provozu, ale mezi spojeními musí uplynout alespo 15 minut. Kategorie: A) jeden operátor, B) více operátor, C) posluchai. Výzva je CQ Corona Test, provozem AMTOR v módu FEC, odpov AMTOR-ARQ Selcall složený z prvého písmena a posledních tí písmen volací znaky stanice dávající CQ (napíklad OK1ABC- OABC, OK2YZ-OKYZ). Vymuje se RST, poadové íslo spojení od 001 jméno, stanice z USA navíc stát. Každé spojení se hod-, notí jedním bodem. Násobii jsou DXCC a WAE zem, íselné distrikty v JA, UA9/0, VE/VO/VY, VK, ZL, ZS a státy USA. Deníky (oddlen RTTY a AMTOR) musí obsahovat jméno, volací znaku, adresu a katego- 40

41 rii, do které se závodník pihlašuje; vlastní zápis spojení musí obsahovat UTC, vymnné kódy a bodový zisk. Vítzové kategorií získávají plaketu, stanice na 2. a 3. míst diplom. Deníky se zasílají nejpozdji do 30 dn po závod na adresu: Alfred Schlendeimann, DL9GS, Postfach 22 01, Bochum 1, BRD. Závod AMA Sprint se koná 4x ron, tetí nedli v beznu, ervnu, záí a prosinci v dob od do místního asu CW provozem mezi 3520 až 3570 khz. Kategorie - jeden operátor, mohou se úastnit stanice OK, OL a OM. Kód: trojmístné po. íslo spojení od 001, znaka protistanice z pedchozího spojení a poadové íslo, které pedávala tato stanice. Nedává se RST, u prvého spojení je možné pedat libovolnou znaku a íslo. Každá stanice, která volá výzvu, se musí po navázání spojení odladit nejmén o 1 khz a penechat kmitoet protistanici. Každé spojení se hodnotí jedním bodem, násobie nejsou. Deník ze závodu (kopie stani. deníku staí) se zasílá do 2 týdn na: Ing. Karel Karmasin, Gen. Svobody 636, Tebí. Podmínky závodu The Union of Club" Závod organizuje každoron DX klub Karelie Kivach, vždy tetí víkend v beznu ve dvou ástech - prvá provozem CW a SSB v sobotu, druhá digitálními druhy provozu (RTTY, SSTV, paket, FAX) v nedli, aiana pásmech 1,8-28 MHz vyjma pásem WARC. Závodit je možné v kategoriích 1. jedno pásmo - jeden operátor jedním druhem provozu nebo smíšen, 2. všechna pásma - jeden operátor - jeden druh provozu nebo smíšen, 3. více operátor - - všechna pásma všechny druhy provozu, 4. QRP, 5. posluchai. (Další kategorie pro leny vyjmenovaných klub). Zmna pásma je možná po 15 minutách provozu. Vymuje se kód složený z RST a po. ísla spojení, lenové klub navíc pedávají zkratku klubu a lenské íslo. Násobii jsou jednotlivá lenská ísla na každém pásmu zvláš a zem podle seznamu R-1 50-S. Bodování: za spojení se stanicí vlastní zem 1 (7) bod, vlastního kontinentu mimo vlastní zemi 3 (9) body, s jiným kontinentem 5(11) bod - údaje v závorkách se poítají pi spojeních se lenem n- kterého z klub KDX, CWAS, HCC, QRP, MDX, GU, U, ARC, SM a TCC (kluby jsou z území býv. SSSR, USA, Brazílie a Španlska). Není vylouena úast dalších klub v závod. Za spojení v pásmech 1,8 a 3,5 MHz se poítá dvojnásobný poet bod, než je uvedeno. Deníky je teba zaslat do msíce na: Union ofciub Contest, Box 338, Petrozavodsk , Russia. Za telegrafní spojení s jednou stanicí z USA, s jedním lenem klubu KDX a s jedním lenem nkterého dalšího z úastnících se klub bude vydán zdarma diplom.samuel F. B. Morse*. V deníku vyznate potebná spojení a udlejte poznámku, že žádáte o vydání diplomu. Silent key AA í OK2QX Dne zemel ve vku 52 rok zakládající a dlouholetý len radioklubu OKI KDA náš pítel Pavel Stráník, OKI APS. Byl aktivní hlavn provozem CW na KV. RK OKI KDA, Beroun j Pedpov podmínek šíení KV na únor 1995 Pedpovdní kivky byly spoteny a nakresleny na základ pedpokladu vyhlazeného ísla skvrn R 12 =20. Souasné tempo poklesu smuje k minimu jedenáctiletého cyklu v píštím roce. PedpovR 12 na msíce bezen až záí je podezele lineární: 19, 18, 17, 16, 15, 14 a 13. V údajích sluneního toku se nyní nejastji budou vyskytovat údaje okolo a pod 80. Poruch magnetického pole Zem bude pechodné mén. Celkové vyrovnanjší vývoj prospje zejména možnostem dolních pásem. Smrové širší a asov delší otevení mžeme pravidelné oekávat nejvýše v pásmu 14 MHz. Šíení dlouhou cestou v nm nastane v menší polovin dn msíce. Naopak na ticetimetrovém pásmu pjde o jev vcelku bžný, ovšem jen pro stanice s vtším výkonem. Možnosti mezikontinentálních spojení budou vypadat pibližn následovn: Do jižních smr se bude pravideln otevírat pásmo 21 MHz a nejvyšší použitelný kmitoet bude obvykle po dobu nkolika hodin tsn nad ním, vtšinou pod 24 MHz. Pro jihovýchod a jihozápad bude stejná hranice ležet ješt o pásmo níže, mezi 18 a 21 MHz, pro severovýchodní a severozápadní smry pak obvykle mezi 14 a 18 MHz. Následující pravidelný návrat o pt msíc zpt se týká docela vydaeného období loského záí. Po boulivjším vývoji, provázeném slabými sluneními erupcemi v první dekád, došlo k výraznému uklidnní. Od bylo klidné i magnetické pole Zem, ale podmínkám šíení krátkých vln to již píliš nepomohlo. Ty byly velmi dobré, i spíše vynikající naposledy a z následujících poruch se již vzpamatovávaly jen velmi neochotn. Nejhorším dnem byl patrn pátek a po nkolikadenním zotavení následoval jen prmrný vývoj. A to pesto, že geomagnetické pole bylo od klidné - jen slunení radiace byla píliš slabá. V rámci kvaziperiodického dvacetisedmidenního kolísání nastalo její minimum mezi Minimum to bylo pomrn hluboké, ve dnech bylo dokonce Slunce zcela beze skvrn (což se pedtím naposledy stalo mezi ). Magnetické pole Zem bylo ve dlouhém intervalu a znovu od do 2.. vtšinou klidné. Naopak aktivní bylo okolo Pro úely dálkového šíení dekametrových vln byl sice tento klid píznivým faktorem, ale ke zlepšení podmínek, zejména na vyšších kmitotech ponkud chybl vzrst slunení radiace. Ten se sice dostavil až o víkendu , což bylo dobe znát díky vzestupu nejvyšších použitelných kmitot, nicmén nejlepší podmínky z celého msíce nastaly okolo 21.9., tedy klasicky poblíže rovnodennosti. Pi dalším uklidnní od ale bohužel již výrazn chybla potebná slunení radiace a tak se vyšší pásma otevírala mén ochotn. Výjimkou byl jih Evropy, kde vzrostla aktivita sporadické vrstvy E a 1.. se díky jí otevela možnost komunikace v pásmu šesti metr mezi západní Evropou a Stedomoím. Užitený byl opt poslech maják, ke kterým pibyl znovuoživší OKOEG na ,5 khz (konstruktérem i operátorem je Petr, OK1MGW, hezkými QSL lístky s motivem sluníka potvrzuje došlé poslechové zprávy Venca, OK2PXJ). Skutený záijový vývoj dokreslují denní hodnoty dvou nejvýmluvnjších index. Sluneního toku (Penticton) - 86, 90, 90, 94, 94, 95, 92, 89, 87, 82, 81, 77, 76, 74, 72, 71, 70, 72, 70, 70, 70, , 73, 76, 77, 75, 74, 74 a 74 s prmrem 78,9 a indexu A k (Wingst)- 14, 6, 6, 6, 12, 16, 38, 28, 33, 20, 14, 19, 17, 9, 8,, 8, 6, 7, 6, 6, 8, 3, 7,16, 16,20, 14, a 5. OK1HH NEW YORK I r - r.-i-. I I I I I I 1 1 I 2g RIO PRETORIA HONGKONG T COmttýatefaiTKO 41

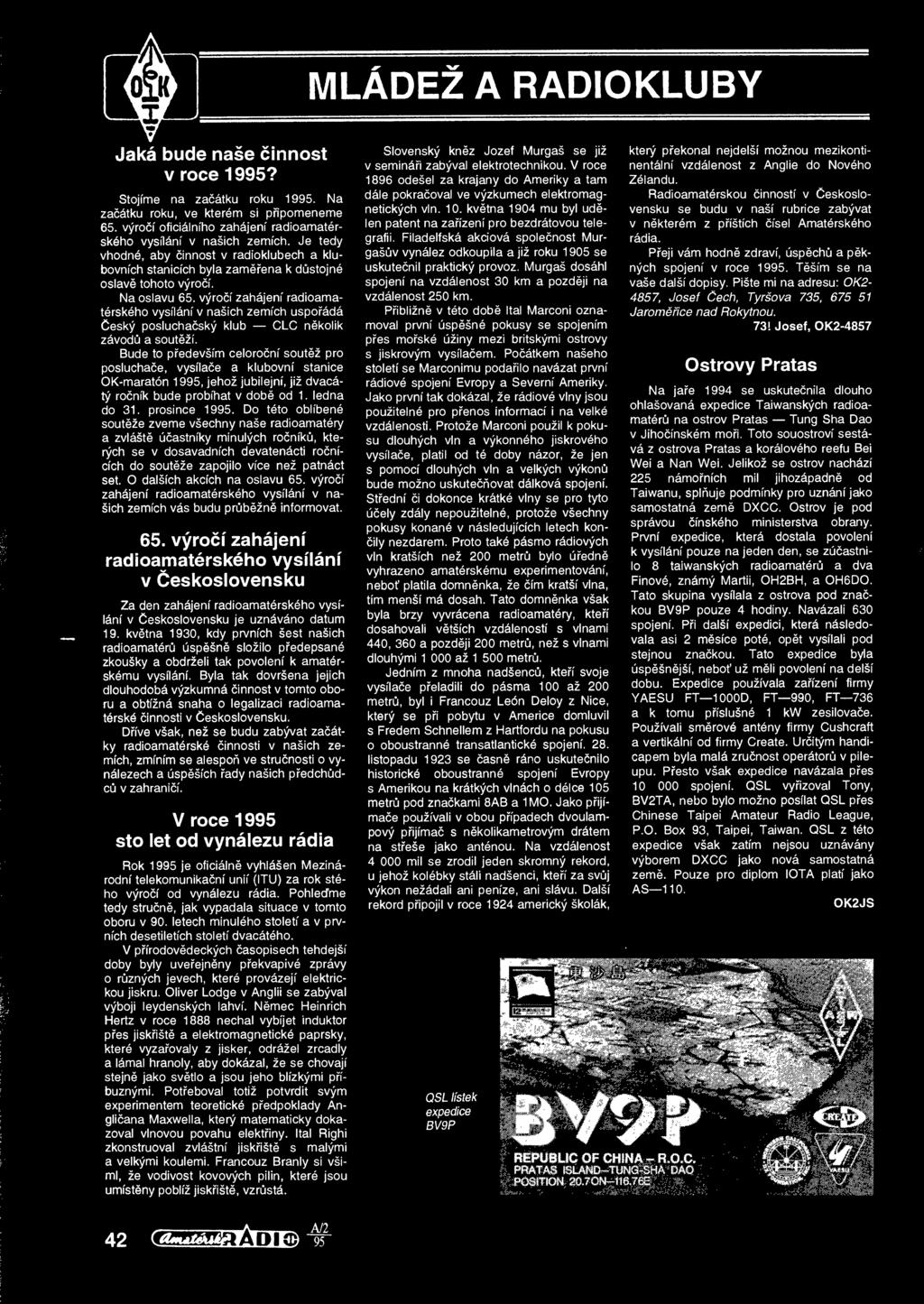

42 . MLÁDEŽ A RADIOKLUBY Jaká bude naše innost v roce 1 995? Stojíme na zaátku roku Na zaátku roku, ve kterém si pipomeneme 65. výroí oficiálního zahájení radioamatérského vysílání v našich zemích. Je tedy vhodné, aby innost v radioklubech a klubovních stanicích byla zamena k dstojné oslav tohoto výroí. Na oslavu 65. výroí zahájení radioamatérského vysílání v našich zemích uspoádá eský posluchaský klub CLC nkolik závod a soutží. Bude to pedevším celoroní soutž pro posluchae, vysílae a klubovní stanice OK-maratón 1995, jehož jubilejní, již dvacátý roník bude probíhat v dob od 1. ledna do 31. prosince Do této oblíbené soutže zveme všechny naše radioamatéry a zvlášt úastníky minulých roník, kterých se v dosavadních devatenácti ronících do soutže zapojilo více než patnáct set. O dalších akcích na oslavu 65. výroí zahájení radioamatérského vysílání v našich zemích vás budu prbžn informovat. 65. výroí zahájení radioamatérského vysílání v eskoslovensku Za den zahájení radioamatérského vysílání v eskoslovensku je uznáváno datum 19. kvtna 1930, kdy prvních šest našich radioamatér úspšn složilo pedepsané zkoušky a obdrželi tak povolení k amatérskému vysílání. Byla tak dovršena jejich dlouhodobá výzkumná innost v tomto oboru a obtížná snaha o legalizaci radioamatérské innosti v eskoslovensku. Díve však, než se budu zabývat zaátky radioamatérské innosti v našich zemích, zmíním se alespo ve strunosti o vynálezech a úspších ady našich pedchdc v zahranií. V roce sto iet od vynálezu rádia Rok 1995 je oficiáln vyhlášen Mezinárodní telekomunikaní unií (ITU) za rok stého výroí od vynálezu rádia. Pohleme tedy strun, jak vypadala situace v tomto oboru v 90. letech minulého století a v prvních desetiletích století dvacátého. V pírodovdeckých asopisech tehdejší doby byly uveejnny pekvapivé zprávy o rzných jevech, které provázejí elektrickou jiskru. Oliver Lodge v Anglii se zabýval výboji leydenských lahví. Nmec Heinrich Hertz v roce 1888 nechal vybíjet induktor pes jiskišt a elektromagnetické paprsky, které vyzaovaly z jisker, odrážel zrcadly a lámal hranoly, aby dokázal, že se chovají stejn jako svtlo a jsou jeho blízkými píbuznými. Poteboval totiž potvrdit svým experimentem teoretické pedpoklady Angliana Maxwella, který matematicky dokazoval vlnovou povahu elektiny. Ital Righi zkonstruoval zvláštní jiskišt s malými a velkými koulemi. Francouz Branly si všiml, že vodivost kovových pilin, které jsou umístny poblíž jiskišt, vzrstá. Slovenský knz Jozef Murgaš se již v seminái zabýval elektrotechnikou. V roce 1896 odešel za krajany do Ameriky a tam dále pokraoval ve výzkumech elektromagnetických vln.. kvtna 1904 mu byl udlen patent na zaízení pro bezdrátovou telegrafii. Filadelfská akciová spolenost Murgašv vynález odkoupila a již roku 1905 se uskutenil praktický provoz. Murgaš dosáhl spojení na vzdálenost 30 km a pozdji na vzdálenost 250 km. Pibližn v této dob Ital Marconi oznamoval první úspšné pokusy se spojením pes moské úžiny mezi britskými ostrovy s jiskrovým vysílaem. Poátkem našeho století se Marconimu podailo navázat první rádiové spojení Evropy a Severní Ameriky. Jako první tak dokázal, že rádiové vlny jsou použitelné pro penos informací i na velké vzdálenosti. Protože Marconi použil k pokusu dlouhých vln a výkonného jiskrového vysílae, platil od té doby názor, že jen s pomocí dlouhých vln a velkých výkon bude možno uskuteovat dálková spojení. Stední i dokonce krátké vlny se pro tyto úely zdály nepoužitelné, protože všechny pokusy konané v následujících letech konily nezdarem. Proto také pásmo rádiových vln kratších než 200 metr bylo úedn vyhrazeno amatérskému experimentování, nebo platila domnnka, že ím kratší vlna, tím menší má dosah. Tato domnnka však byla brzy vyvrácena radioamatéry, kteí dosahovali vtších vzdáleností s vlnami 440, 360 a pozdji 200 metr, než s vlnami dlouhými až metr. Jedním z mnoha nadšenc, kteí svoje vysílae peladili do pásma 0 až 200 metr, byl i Francouz Leon Deloy z Nice, který se pi pobytu v Americe domluvil s Fredem Schnellem z Hartfordu na pokusu o oboustranné transatlantické spojení. 28. listopadu 1923 se asn ráno uskutenilo historické oboustranné spojení Evropy s Amerikou na krátkých vlnách o délce 5 metr pod znakami 8AB a 1MO. Jako pijímae používali v obou pípadech dvoulampový pijíma s nkolikametrovým drátem na steše jako anténou. Na vzdálenost mil se zrodil jeden skromný rekord, u jehož kolébky stáli nadšenci, kteí za svj výkon nežádali ani peníze, ani slávu. Další rekord pipojil v roce 1924 americký školák, QSL lístek expedice BV9P L fes3 1SB 1 který pekonal nejdelší možnou mezikontinentální vzdálenost z Anglie do Nového Zélandu. Radioamatérskou inností v eskoslovensku se budu v naší rubrice zabývat v nkterém z píštích ísel Amatérského rádia. Peji vám hodn zdraví, úspch a pkných spojení v roce Tším se na vaše další dopisy. Pište mi na adresu: OK2-4857, Josef ech, Tyršova 735, Jaromice nad Rokytnou. 73! Josef, OK Ostrovy Pratas Na jae 1994 se uskutenila dlouho ohlašovaná expedice Taiwanských radioamatér na ostrov Pratas Tung Sha Dao v Jihoínském moi. Toto souostroví sestává z ostrova Pratas a korálového reefu Bei Wei a Nan Wei. Jelikož se ostrov nachází 225 námoních mil jihozápadn od Taiwanu, spluje podmínky pro uznání jako samostatná zem DXCC. Ostrov je pod správou ínského ministerstva obrany. První expedice, která dostala povolení k vysílání pouze na jeden den, se zúastnilo 8 taiwanských radioamatér a dva Finové, známý Martii, OH2BH, a OH6DO. Tato skupina vysílala z ostrova pod znakou BV9P pouze 4 hodiny. Navázali 630 spojení. Pi další expedici, která následovala asi 2 msíce poté, opt vysílali pod stejnou znakou. Tato expedice byla úspšnjší, nebo už mli povolení na delší dobu. Expedice používala zaízení firmy YAESU FT 00D, FT 990, FT 736 a k tomu píslušné 1 kw zesilovae. Používali smrové antény firmy Cushcraft a vertikální od firmy Create. Uritým handicapem byla malá zrunost operátor v pileupu. Pesto však expedice navázala pes 000 spojení. QSL vyizoval Tony, BV2TA, nebo bylo možno posílat QSL pes Chinese Taipei Amateur Rádio League, P.O. Box 93, Taipei, Taiwan. QSL z této expedice však zatím nejsou uznávány výborem DXCC jako nová samostatná zem. Pouze pro diplom IOTA platí jako AS 1. OK2JS ÉMÉ REPU8UC OF CHINA - R.O.C. PRATAS ISLAND TUNG-SHA DAO POSITION 20.70N E a» ' - V; _ 42 A/2 95

43 eský radioklub U Pergamenty 3, Praha Holešovice telefon 02/ Co je eský radioklub (RK)? Je to sdružení, inné podle zákona o sdružování oban. Sdružuje zájemce o všechny radioamatérské innosti a sporty. Jeho posláním je radioamatérská, sportovní, vzdlávací a kulturní innost. eský radioklub reprezentuje zájmy svých len vi orgánm R a dalších zemí i vi nevládním organizacím domácím, zahraniním i mezinárodním. Jako len Mezinárodní radioamatérské unie (IARU) zastupuje odborné zájmy radioamatér eské republiky v zahranií. (Ze stanov) Kdo mže být lenem? Každý, kdo bude respektovat stanovy. Jak se stát lenem? 1. Vyplnit a podepsat pihlášku. Zájemce mladší než 15 let si ji nechá potvrdit jedním z rodi nebo zákonným zástupcem. 2. Zaplatit poštovní poukázkou roní píspvek ve výši 0 K (dchodci a mládež bez vlastního píjmu jen 50 K) na úet íslo /0800 u eské spoitelny v Praze 7, stvrzenku piložit k pihlášce. Do rubriky pro variabilní symbol napsat své rodné íslo. 3. Obojí zaslat na adresu v záhlaví. lenský prkaz obdrží len ( pímý len") poštou. 4. Pokud nový zájemce zná partu radioamatér, tvoící lenský klub eského radioklubu a chce patit k této part, pihlásí se u pedsedy klubu a pihlášku odevzdá jemu. lenský prkaz obdrží po vyízení u pedsedy. Co nabízí RK svým lenm? hradí za své leny píspvek IARU, hradí za své leny veškeré náklady, informuje své leny pravideln o všem, co se týká innosti RK, prostednictvím asopisu AMA Magazín. ím pomáhá RK všem amatérm? Pispívá na provoz pevád v pásmu 2 m. Pispívá na vybavení a výstavbu sít paket rádia. Pispívá na nkterá setkání radioamatér, na vydávání sborník a základní literatury. Vyhlašuje závody a soutže na krátkých i velmi krátkých vlnách, podílí se na jejich vyhodnocování a cenách. Poizuje pro zájemce kopie technických i jiných lánk z asopis a publikací, které má k dispozici. Hradí náklady pro zasílání QSL lístk z QSL služby amatérm z OK na jejich adresu. Vysílá amatérské zpravodajství v pásmu 80 m (3770 khz) a 2 m (nkteré FM peváde, hlavní informace naleznete i v paketové síti) pod volací znakou OK1CRA vždy ve stedu v h. Všechny zájemce do našich ad upímn zve Rada RK Inzerci pijímá poštou a osobn Vydavatelství Magnet-Press, inzertní oddlení (inzerce ARA), Vladislavova 26, Praha 1, tel. (02) , linka 341, fax (02) Uzávrka tohoto ísla byla , do kdy jsme museli obdržet úhradu za inzerát. Text pisté iteln,, hlkovým písmem nebo na stroji, aby se pedešlo chybám vznikajícím z neitelnosti pedlohy. Cena za první ádek iní 60 K a za každý další (i zapoatý) 30 K. Da z pidané hodnoty (5 %) je v cen inzerátu. Platby pijímáme výhradn na složence našeho vydavatelství, kterou Vám zašleme i s udanou cenou za uveejnní. Upozornní inzerentm ádková inzerce není urená podnikatelm, její zdanní je pouze ptiprocentní, nikoli 22 % jako u plošných inzerát. Protože se zde v poslední dob množí inzeráty výrobc a prodejc zboží, pistupuje inzertní oddlení od. 1/94 u tchto Cena bude poítána inzerát ke zmn platby. z poskytnuté plochy (44 K/cm 2 ), nikoli z potu ádek. PRODEJ VF generátor AM zn. LEADER 17A (Japan), 0,1-450 MHz v 6 rozsazích, modulace int. (1 khz/30 i %) ext., regul. vf výstup. Nepoužitý. (5500,- K). Jií Zuleger, M. Knesla 4028, Zlín, tel. (067) (nové 81554). Kond. 2G2/160 V (30), 4G7/63 V (30), kem. mstek MU1-1M 090/12 (55) a jiné souástky. Na dobírku. M. Vojík, Šumavská 252, Strakonice 3. Nové kanálové volie S1-S41 i s redukcemi do rzných TV i videorek. s napovou syntézou. Cena 550 K. Tel. (069) Osvtlovací rám + osvtlovací stojan s tlesy I (3300,-). Z. Zeman, 57 (výbojka 1 kva) na výrobu ploš. spoj fotocestou (4000,-) vypalovací pec s termostatem a as. vypínaem HS 62 A (t=50 až 220 C, T=0 až 60 h v 5 rozsazích (4400,-), ultrazvuk, istika 594 UC 002, 5 Radoves 6. AR vázané a J. Macháek, ernobýla 2554, Žatec. Det. kov vl. konstr, BFO, VLF, VLF+diskr. Snadno slož., vys. citl., nízká spot. (2000, 5000, 6500 K), špikový VLF 4 tón. rozlišení, 3diskr. filtry ( K). Podrobný popis konstr. a oživ. VLF detekt. + tiš. spoj + drát na cívky (350 K). Ing. Jan Kril, Krásného 4, Praha 6, tel širokopásm. nízkošum. zosil. BFG 65 + BFR db (220), 2x BFR db (180), UHF kanál, zosil. BF db (170). F. Ridarik, Karpatská 1, Košice, SR. Osciloskop dvojkanálový Cl -75, 2x MHz/50, sondy :1, 50:1, obr. 6x, + kompletn schemy zapoj./cena 000,-. Ing. F. Dávidek, ernyševského 3, Bratislava, tel. (07) , SR. TV generátor PAL, farebné pruhy + burst, mreže, osadená a oživená doska: (1850,- Sk) v skrinke: (2300 Sk), vrátane tch. dokumentácie. V. Halabuk, s. Lúky 1130, Vráble (len na Slovensko). Koup Starší výstupní trafa typ VT 33 a VT 80. Cenu respektuji. Jií Slavíek, Kozly. 132, Tišíce. Zlacené konektory URS - 2x 13 špiek v erném plastu, jihlavské - 4x 12 špiek v prhledném plastu (nap. z poítae EC21), ruské - 69, 96 nebo 135 špiek ve 3 adách v barevném plastu (nap. z poítae EC45, EC30, Dm kultury Chvaletice poádá ve dnech kvtna 1995 již tetí kontraktaní a prodejní výstavu se zamením na píjem satelitních a pozemních TV a R signál, televizní kabelové rozvody, spolené TV antény, lokální vysílání, mstské rozhlasy SAT TV PÍJEM CHVALETICE '95. Nenechte si ujít píležitost k prezentaci své firmy, k navázání nových obchodních styk, rozšíení znalostí a k prodeji svých výrobk. Program: tvrtek, 11 : kvtna, až výstava pátek, 12. kvtna,.00 až výstava pátek, 12. kvtna, pednáška (na téma TV kabelové rozvody - souasný stav, náklady, návratnost, financování, programová nabídka, lokální vysíláno Dum kultury, Chvaletice tel. 0457/95211, fax. 0457/95313, ^w CamaMltíiíTUE& 43

44 . ' ' kyjevský smep apo.) i jiné typy samce, samice i poškozené. Dle vaší nabídky mohu koupit i celé zaízení k likvidací. Volejte, pište, dohoda je jistá! Tato nabídka platí stále. P. Hodis, Nad Belárií 16, Praha-Modany, tel PMI80, dokumentace PMD85-1, TNS-4C8. R. Barták, U tenisu, Praha 5, tel ks ARN 8604 vetn výhabek 8604/4604/3604. T. Jirotka, Obce Ležák 580, Chrudim 3. Konc. zesilovae ze 0 V ústeden TESLA AUJ 637, i nefunkní. Jan Andrle, Jenišovice 71 Pední panel (odnímatelný) k autorádiu SONY XR Václav Neuwirth, Na nábeží 125, Havíov-Msto. Pedám trvanlivé hroty do trafopájky á 6,- - Sk, sú trvanlivé a vhodné pre jemné i hrubé práce, šetria Váš as a vytváraj pohodlie pri práci. Ponuka typov: 0 0,8, 1,0, 1,2, 1,4 a 1,6 mm. Dobierky v SR od 5 ks, fakturou i do CR od 25 ks. Ing. T. Melišek, Eisnerova 9, Bratislava. Dobierky v R: COMPO s.r.o., Karlovo námstí 6, Praha 2, tel , ODRA elektroservis, 28. íjna. 4, Ostrava, tel , ANECO v.o.s., K Višovce 1560, Pardubice, telefax (040) , záznamník (040) VHF-UHF špikové zes. do ant. krabice! Premiéra: AZK 24-G 27/1,5 db (259). Pásmové: AZP S 32-25/1,5, AZ /4 (239). Kanálové: AZK xx-g 28-20/2 (sel.), AZK xx- S 34-27/1,5 (259, 289). Vše BFG65. AZK: VKV 24/1,5, VHF 27/1,5, UHF 17/3 MOSFET (189). TV zádrže, konvertory, slu., vícevstup. zesil. Slevy -20 %. Šroub, uchyc. Nepl. DPH. Inf. Ing. ehák, tel. (067) AZ, p. box 18, Zlín 12. Opravy reproduktor zahraniní výroby, vadné kmitad cívky a okrajové gumy. Poštou a dobírkou. Mir. Ledvinka, Na vysoin 664, 4 00 Praha -Uhínves. Mabfzto*! koapmaf itmmck ikumulitori 6-1 2V/5A (M) z AR 9/92 (sklwla, transf.. -sout. DPS, {iy ) za (00 (950)' tut tooatwk fooiásltk i DPS: T zpitnovaztbnf rag.ootk vrtaíky 550W z AR1Q/9Ó za 200 O. cyldovaí ikraí i pam M pro 5l 05/1 20 nebo Favorita z AR7/91 za 120 M. trottarevnl WUaJWhvteHOa (33 x LEO) z AR 1IV91 za 190 a. nabíjeka akumuutorú tkumuutorú 6-12V % regulací proudu do 5A (8A) z AR9/92 za 230 (žstfia. obousménw regulátor ottmt pro RC modely 6-12VA0A (20A) z AR3/93 a 450 (550) «, spína pro RC elektrdet A za 350 Kf. autoetarm Lze mlat ^ oficiální distributor fy ACCEL 3 TECHNOLOGIES Profesionální návrhovýsystém pro fqnestenf schémat a plošných spc# - neomezený poet symbol - integrované knihovny - dopedná i zptná anotace - generace a zpracování netlistu, PSPICE, ORCAD, EDIF, P-CAD, TANGO \S^:: zdarma demoverze,. systém pracující pod Microsoft Windows, vestavný autorouter, editor knihoven, on-line help, cenov výhodná zjednodušená HT Eurep Rosenbergových, Praha 8, ^ , Fax: WEi** e-r.o., thuo 7 A. Prehe 0, 160 OO. tel. (02) SEZNAM INZERÁT V TOMTO ÍSLE AGB - elektronické souástky XXI ALLCOM- TV SAT mící technika XII APEX - radiokomunikaní systémy XXIV APRO CAD systémy XXIV - ASICentrum - zákaznické IO XXXII ASIX - produkty firmy XILINX aj XXXVI - zabezpeovací technika XXXIV AXL electronics BALLUFF snímae, spínae - aj XXXII CADware - program pro návrh DPS XXXV CADware - program pro návrh DPS XXIX CADware - program pro návrh DPS XXVIII C-COMP EPROM - programátor XXXIII ComAp - mikropoítaové systémy aj XXV ComAp mikropoítaové systémy - aj 44 Commet - elektronická midla, náhradní díly aj XXV COMPO - elektronické souástky XX v Computer Connection - radiostanice, poítae a VII j Conrad electronic - CB, pager aj XIV - anténní zesilovae XX Correct electronic Correct electronic - vf zesilova pro auto XXVIII Dan acoustics - reproduktorové soustavy XXXII ECOM - elektronické souástky XV ELEKTROSOUND - stavebnice konc. zesilovae XXVIII ELEKTROSOUND - výroba DPS XXVIII - elektronické informaní panely XXVI ELEN ELIX - satelitní technika I ELNEC - programátor XXXIII ELNEC výmna EPROM XXV - EMPOS micí - pístroje XVI ENIKA - elektronické souástky XI ERA - elektronické souástky XXXVI ESCAD Trade - CCD kamery XXXV EURO SAT - zabezpeov. systém do auta XXII EUROTEL - píjem pracovník XXXI\ FK Technics - polovodiové souástky X - elektronické souástky XVIII - XIX GM electronic Grundig - radiostanice XXIII HADEX - elektronické souástky IV - V HDL elektronik - remienky elektropohonov XXXIII HES - opravy mících pístroj XXXV HIS senzor - induktivn snímae polohy XXIX CHEMO EKO - výkup URS konekt., desek EC aj XXVIII Jablotron - hrající ip - návod Vlil - IX J.E.C. - porovnávací katalog tranzistor XXIX J.J.J.SAT - satelitní aj technika VI KLITECH - reproduktorové soustavy XX Kotlin - induktivní snímae XXXV Kratochvfl - píjem pracovník XXXVI Krejzlík - EPROM CLEANer XXVIII Lhotský - elektrosouástky XXXIII LMUCAN - prodej koup souástek XXXV MEDER electronic - jazýková relé XXIV MLNÍK Elektronik -ND pre TVP OTF XXIX MICROCON - krokové motory a pohony XXXIV MICROPEL - logické automaty XXIX MIKROKOM- mi vf úrovn XXII MIKRONA - elektronické súiastky XXXVI MITE - mikropoítaová technika NEON - elektronické souástky XXXIII XXVII PE servis - elektronické souástky XXXIV PLOSKON - induktivn bezkontaktn snímae ProSys - návrh a výroba DPS XXV PS electronic - elektronické souástky, trafa aj XVII R a C - elektronické souástky SAMER - polovodiové pamti aj SAMO - pevodníky analogových signálov SEMITECH - elektronické prvky XXVII Solutron - konvertory SONY Czech - píjem pracovník SPAUN electronic - satelitní a sdlovací technika - elektronické súiastky XXIX XXX - XXXI XXXIV XXV XXVII XXXII XXXVI S PoweR TEGAN - elektronické súiastky a diety TEROZ XXXIII - televizní rozvody XXXV TES - dekodéry, smšovae, aj XXVI TES junior - konvertory zvuku XXXIII TIPA - elektronické souástky II - III TOR - návrh, systém pro elektroniku VEGA XXV - regulátory teploty XXVIII VelAnt - antény a píslušenství XXVIII VILBERT - integrované obvody XXVII ZPA Brno - regulovatelné zdroje XXVI 3Q Service - elektroniclé souástky XXVI 44 A/2 95
