4 ABSTRAKT, KLÍČOVÁ SLOVA ABSTRAKT Práce se zabývá kinematickými vlastnostmi zavěšení vozidla a jeho podstatnými parametry, jeho analýzou a optimalizací pro využití na jízdu po nezpevněném povrchu. Následný rozbor změny kinematiky na jízdních simulacích ověří provedené úpravy z hlediska jízdních vlastností závodního vozu. KLÍČOVÁ SLOVA Kinematika, nezpevněný povrch, simulace, jízdní manévry ABSTRACT The thesis deals with the kinematic characteristics of vehicle suspension and its essential parameters, analysis and optimization for use on ride on unpaved surface. Subsequent analysis of change of kinematics on driving simulations shall verify the modifications made in terms of driving characteristics of the race car KEYWORDS Kinematics, unpaved surface, simulation, riding maneuvers BRNO 2018
5 BIBLIOGRAFICKÁ CITACE BIBLIOGRAFICKÁ CITACE GAŠPAR, D. Optimalizace zavěšení závodního vozidla. Brno: Vysoké učení technické v Brně, Fakulta strojního inženýrství, s. Vedoucí diplomové práce Ing. Ondřej Blaťák, Ph.D.. BRNO 2018
6 ČESTNÉ PROHLÁŠENÍ ČESTNÉ PROHLÁŠENÍ Prohlašuji, že tato práce je mým původním dílem, zpracoval jsem ji samostatně pod vedením Ing. Ondřeje Blaťáka, Ph.D., a s použitím literatury uvedené v seznamu. V Brně dne 22. května Dominik Gašpar BRNO 2018
7 PODĚKOVÁNÍ PODĚKOVÁNÍ Mé poděkování patří vedoucímu diplomové práce Ing. Ondřeji Blaťákovi, Ph.D., za cenné rady při vyhotovení této práce. Na závěr bych chtěl poděkovat své rodině a přítelkyni za veškerou podporu. BRNO 2018
8 OBSAH OBSAH Úvod Pneumatiky Plášť pneumatiky Konstrukce dezénu pneumatik Opotřebení pneumatik Chování pneumatik Prokluz Koeficienty tření a jeho faktory Silniční faktory Sníh a led Boční síly a úhel skluzu Vratný moment pneumatiky Závlek rejdové osy Zavěšení kol Druhy zavěšení kol Tuhá náprava Nezávislé zavěšení kol Požadavky Lichoběžníková náprava Náprava McPherson Kyvadlová úhlová náprava Kliková náprava Geometrie kol Úhel odklonu kola Příklon rejdové osy Poloměr rejdu Záklon rejdové osy, závlek Sbíhavost Tvorba modelů zavěšení v programu Adams Car MSC Adams Car Přední a zadní model zavěšení Kinematická analýza a optimalizace předního a zadního zavěšení Optimalizace průběhu odklonu kol předního závěsu Optimalizace sbíhavosti předního zavěšení Další průběhy získané po optimalizaci sbíhavosti a odklonu na přední nápravě43 BRNO
9 OBSAH Zadní model zavěšení Optimalizace průběhu odklonu zadního závěsu Optimalizace sbíhavosti zadního zavěšení Další průběhy získané po optimalizaci sbíhavosti a odklonu na zadní nápravě Tvorba sestavy vozidla Definice vlastností sestavy Hmotnostní charakteristiky karoserie Výkonová charakteristika motoru Vlastnosti celé sestavy Hmotnostní parametry pneumatik Ověření optimalizace v klíčových jízdních režimech Tvorba 3D vozovky s šotolinovými parametry Akcelerace Vstupní parametry pro akceleraci Vyhodnocení analýzy Brždění Vyhodnocení simulace Průjezd okruhem Simulace pomocí inteligentního řidiče Vyhodnocení výsledků Závěr Použité informační zdroje Seznam použitých zkratek a symbolů BRNO
10 ÚVOD ÚVOD Tato diplomová práce seznamuje čtenáře s kinematikou zavěšení, systémem odpružení a tlumením, jako nedílnou vlastností mající zásadní vliv na jízdní vlastnosti závodního vozidla a tím i na dosažený čas v průběhu závodu. V první kapitole se práce zaměřuje na pneumatiky. Na počátku první části informuje o obecné stavbě pneumatiky, jejich dezénu a zásadních podmětech majících vliv na jejich samotné opotřebení. Následující podkapitola pojednává o podstatných faktorech ovlivňujících chování pneumatik při jízdě. V druhé části je hlavním cílem seznámit čtenáře s problematikou zavěšení kol; jejich rozdělením, výhodami i nevýhodami daných druhů a vhodností použití pro konkrétní účely. V kapitole zaměřené na geometrii kol, která je velmi podstatnou součástí pro následnou praktickou část, popisujeme veškeré hlavní parametry související s faktory ovlivňujíc í charakter řízení. Na počátku praktické části probíhá vyhodnocování kinematických vlastností zadaného zavěšení. Tyto parametry mají zásadní vliv na chování automobilu během průjezdu tratí. Současně je zde vysvětlena problematika daného zavěšení a důvod použití pro námi optimalizované vozidlo. V části věnované tvorbě sestavy se zabýváme hmotnostními charakteristikami celého vozu, z důvodu jeho správného chování. Závěrečná část této diplomové práce se soustředí na klíčové jízdní manévry, které jsou důležité pro porovnání požadovaných výstupů zadaného i optimalizovaného modelu automobilu. Závěr práce se věnuje detailnímu zhodnocení výsledků provedených simulací. BRNO
11 PNEUMATIKY 1 PNEUMATIKY Pneumatiky jako takové patří k nejvýznamnějším částem současných automobilů. Právě ony nejzásadněji ovlivňují bezpečnost a komfort při jízdě. Společně s brzdným systémem tvoří nejdůležitější soustavu s ohledem na bezpečnost, z důvodu vzájemné závislosti na brzdný účinek. Současná pneumatika je vyztužený kompozit vyrobený z: polymerů (39%) černých sazí (27%) olejů (11%) různých chemikálií (11%) patkového lana (3%) textilií [1] Obr. 1.1 Hlavní části pneumatiky [1] BRNO
12 PNEUMATIKY 1.1 PLÁŠŤ PNEUMATIKY Mezi nejpodstatnější části pláště určující zásadní vlastnosti pneumatiky, jako jsou nosnost, tvar atd., patří kostra pneumatiky. Podle konstrukce ocelového pásu a kostry rozlišujeme dva druhy plášťů; diagonální (obr. 1.2a) a radiální (obr. 1.2b). Při hodnocení kvality diagonálních pneumatik jsou zásadní tyto vlastnosti: pevnost použitých kordů hustota kordové tkaniny počet kordových vložek hodnota úhlu, který spolu svírají kordové nitě ve dvou sousedních vložkách [1] Obr. 1.2 Rozdělení plášťů podle struktury: a) diagonální, b) radiální [1] Obr. 1.3 Uspořádání kordových nití: a) diagonální, b) radiální [1] Zakotvení kordové vložky je provedeno přehnutím kolem lana pláště. Z důvodu působení dynamických sil na pneumatiku má úhel nití v kostře výrazný vliv. Dynamické síly působící na pneumatiku při jízdě: svislé (hmotnost vozu a nákladu) podélné (zrychlení a decelerace) příčné (průjezd zatáčkou a boční vítr) Od počátku vývoje se vyráběly pneumatiky s úhlem 40. To vedlo k eliminaci dynamických sil působících na pneumatiku. S přibývajícím časem se kladly větší nároky na povolenou rychlost jízdy až 210 km/h. Tato hodnota směřovala k zmenšení úhlu na 30, které způsobilo určité ztráty jízdní bezpečnosti. Tyto znepokojivé ztráty vedly k vývoji radiálních pneumatik. Hlavní výhodou této konstrukce bylo zvýšení bezpečnosti jízdy dané kvalitnějším kontaktem s vozovkou, zvláště při průjezdu zatáčkou. Kordová vlákna radiálních pneumatik jsou vedena BRNO
13 PNEUMATIKY ve směru kolmém na obvodovou kružnici, což vede ke zkrácení vzdálenosti od jedné patky k druhé. Z tohoto důvodu se používá název radiální. K velkému pokroku ve vlastnostech radiálních pneumatik přispěla i změna materiálů užívaných pro výrobu obvodových vláken z textilních na ocelové. [1] 1.2 KONSTRUKCE DEZÉNU PNEUMATIK Plochy pneumatik jsou opatřeny různými vzorky. Tyto vzorky vytváří tzv. figury, což jsou geometrické obrazce, které tvoří nahodile uspořádané drážky. Pro dobré jízdní vlastnosti na mokré vozovce musí pneumatika dostatečně narušit nosný vodní film a dostat se do přímého kontaktu s vozovkou. Ve velmi deštivých podmínkách se proto často přistupuje ke konstrukci dezénu s menší plností. Takové drážky odvádí velké množství vody v krátkém časovém intervalu. Vzhledem k tomu, že šířka dotykové plochy je menší než její délka, je vhodné uspořádat drážky s ohledem na jejich délku tak, aby plocha pro odvedení vody byla co nejmenší. Vzhledem k podélné rovině pneumatiky se proto nejčastěji volí příčné uspořádání. Nevýhodou takto konstrukčně řešených dezénů je větší opotřebení a hlučnost. [1] BRNO
14 PNEUMATIKY Figury dezénů u osobních automobilů bývají vybaveny jemnými zářezy tzv. lamelami (obr. 1.6). Hlavní význam těchto zářezů spočívá v absorpci určitého objemu vody, což zmenšuje tloušťku vodního filmu mezi dezénem a povrchem vozovky. Lamely také zlepšují poddajnost vzhledem k nerovnoměrnému povrchu vozovky. Negativně se projevují na opotřebení pneumatiky. [1] Obr. 1.5 Pásový dezén pneumatiky pro osobní automobily [1] Obr. 1.6 Blokový dezén pneumatiky pro osobní automobily [1] Dezény pneumatik pro letní podmínky jsou vybaveny jemným žlábkováním nebo lamelováním. Dělí se na pásové nebo blokové (obr. 1.5; obr. 1.6). Pásový dezén se z důvodu dobrého bočního vedení vozidla hodí především na suchý typ vozovky. Blokový dezén je vhodnější pro mokré podmínky. Tento typ dezénu lépe odvádí vodu ze stykové plochy. Moderní pneumatik y kombinují obě uvedená provedení (obr. 1.7). Obr. 1.7 Kombinovaný letní dezén pneumatiky pro osobní automobily [1] Obr. 1.8 Zimní dezén pneumatiky pro osobní automobily [1] U zimního provedení dezénu pneumatik jsou figury v podélném i příčném směru poměrně rozměrné (obr. 1.8). Tento typ pneumatik je vhodný do měkkého, popř. tajícího sněhu, při kterém není příliš obvyklý přímý kontakt s vozovkou, zejména při vysoké sněhové vrstvě. BRNO
15 PNEUMATIKY Silový styk pneumatika zabezpečuje svými čelními a bočními plochami, které při pohybu boří do měkkého podkladu. Pomocí těchto ploch přenáší potřebné síly. 1.3 OPOTŘEBENÍ PNEUMATIK Opotřebení, popř. životnost pneumatiky jsou značně ovlivňovány provozními podmínkami. Mezi tyto podmínky patří: rychlost jízdy teplota kvalita povrchu vozovky síly působící ve stopě pneumatiky [1] K extrémnímu opotřebení dochází zejména při průjezdu zatáčkou, kde opotřebení kol narůstá se čtvrtou mocninou rychlosti. K podobnému efektu dochází také při prudké akceleraci a deceleraci. Další příčinou nerovnoměrného opotřebení pneumatiky může být nesprávně nastavená geometrie pneumatiky. Jedná se zejména o nesprávnou sbíhavost kol nebo velký úhel odklonu kola. [1] Obr. 1.9 Nejčastější průběhy opotřebení pneumatik: a) vysoký tlak vzduchu; b) nízký tlak vzduchu; c) vysoká sbíhavost; d) vysoká rozbíhavost; e) záporný úhel odklonu kola [1] Životností pneumatiky rozumíme počet najetých kilometrů, který urazíme za určitých podmínek při provozu, než dojde k opotřebení dezénových drážek dle stanovených zákonných podmínek. [1] V praxi se životnost pneumatiky určuje jako dráha v kilometrech, kterou urazíme od montáže nové pneumatiky až do: opotřebení dezénové drážky na zákonem stanovenou minimální hloubku defektu pneumatiky, který znamená vyřazení z provozu poruchy funkčních vlastností související s hloubkou drážky dezénu [1] BRNO
16 PNEUMATIKY Pneumatiky v současné době ovlivňují více než z poloviny jízdní vlastnosti podvozku. Můžeme říci, že tyto vlastnosti jsou závislé na hloubce dezénových drážek. Z těchto důvodů je více než důležité věnovat pneumatikám náležitou péči. [1] Během snižování hloubky drážky dezénu, tedy při jejím opotřebení, dochází k následujícím jevů: Dochází k poklesu adhezních vlastností pneumatiky. Dochází k aquaplaningu už v nižších rychlostech. Mění se boční tuhost pneumatiky, což vede k neřiditelnosti vozidla. [1] Jak už bylo zmíněno výše, opotřebení pneumatik může ovlivňovat řada faktorů. Tyto faktory můžeme rozlišit podle předvídatelnosti vlivu jejich opotřebení na jízdní vlastnosti. Faktory, jejichž vliv lze předem odhadnout, nazýváme definovatelné. Jejich opakem jsou faktory nedefinovatelné. Jejich nedefinovatelnost umocňuje jejich závislost na parametrech, které nejsme schopni příliš ovlivnit (např. typ povrchu konkrétní vozovky, intenzita provozu, způsob jízdy řidiče), i na nahodilých chemických vlivech. [1] Spolu se způsobem jízdy řidiče je jednou z nejzásadnějších vlastností ovlivňujících životnost pneumatiky její nahuštění. Životnost pneumatiky je silně závislá na ideální hodnotě nahuštění pneumatiky. Při přehuštění dochází k vyboulení běžné plochy pneumatiky a poté k opotřebení pouze její prostřední části běžné plochy. V silničním provozu bývá tento stav spíše ojedinělý oproti stavu zvanému podhuštění. Podhuštěné pneumatiky se objevují takřka u poloviny účastníků silničního provozu. Při tomto stavu dochází k dosednutí vnějších stran běžné plochy pneumatiky, a tudíž k jejich většímu opotřebení. V těchto místech roste tlak ve styku s vozovkou. Tento jev může mít za následek separaci, která vznikne na krajích běhounového pásu. Takový plášť je nadále nepoužitelný. [1] Obr Schéma podhuštěné a přehuštěné pneumatiky [1] Na závěr této podkapitoly bych chtěl uvést závislost životnosti pneumatik na zásadně ovlivňujících činitelích, jako jsou: hustota zatížení vnější teplota rychlost jízdy BRNO
17 PNEUMATIKY Obr Vliv huštění na životnost [1] Obr Vliv zatížení na životnost [1] Obr Vliv vnější teploty na životnost [1] Obr Vliv rychlosti jízdy na životnost [1] 1.4 CHOVÁNÍ PNEUMATIK PROKLUZ Jestliže pneumatika přenáší pohon nebo brzdné síly, dojde k relativnímu pohybu mezi pneumatikou a silnicí, to znamená, že rychlost odvalování kola je větší nebo menší než rychlost vozidla. Poměr dvou rychlostí se blíží nekonečnu, když se kolo otáčí, a je nulový, když se kolo zablokuje. Prokluz je obvykle daný procentuálně. Následující výraz udává hodnotu po dobu brždění. [2] BRNO
18 PNEUMATIKY S X,W,b = rychlost vozidla obvodová rychlost kola rychlost vozidla S X,W,b = v v w v 100 (%) (1) Prokluz je řízen: S X,W,b = v w v v w 100 (%) (2) Rozdílné výrazy mají tu výhodu, že jak při otáčení, tak při zablokování kol, se hodnota rovná 100 % a je pozitivní. [2] KOEFICIENTY TŘENÍ A JEHO FAKTORY Čím větší je přenášená síla nebo trakce tím větší je hodnota skluzu. V závislosti na stavu vozovky dosáhne přenesená podélná síla své nejvyšší hodnoty mezi 10 % a 30 % skluzu a poté se snižuje až do zablokování kol (100 % skluz). Kvocient z podélné síly F x a svislé síly F z,w je součinitel tření, také známý jako, koeficient obvodové síly. μ X,W = F X,W F Z,W (3) Na vykreslení závislosti mezi součinitelem tření a skluzem, která byla měřena na letních pneumatikách při rychlosti okolo 60 km/h je vidět, že nejvyšší hodnoty tření bylo dosaženo pro 10 % skluz. Tyto hodnoty jsou důležité pro funkci ABS. [2] BRNO
19 Součinitel tření PNEUMATIKY Obr Závislost skluzu na součiniteli tření [2] SILNIČNÍ FAKTORY SUCHÉ A MOKRÉ SILNICE Na suché vozovce je koeficient tření relativně nezávislý na rychlosti, mírný nárůst však můžeme pozorovat u rychlosti nižší než 20 km/h. Důvod tkví v přechodu z dynamického poloměru valení na statický, který je spojen s rostoucí plochou pneumatiky. V okamžiku kdy rychlost překročí hodnotu 0, může na drsném povrchu dojít k zubovému efektu, což ovlivňuje další zvyšování koeficientu tření: [2] μ X,W 1,3 Se zvlhčující se vozovkou se koeficient tření snižuje, stále však není závislý na rychlosti. Tato situace se mění s přibývajícím množstvím vody a se zmenšováním hloubky drážek v dezénu pneumatiky. Voda nemůže nadále odtékat z profilu drážek a hodnota součinitele tření se snižuje s rostoucí rychlostí. [2] AQUAPLANING Se zvyšující se hladinou vody na vozovce narůstá riziko aquaplaningu. Mezi základní faktory ovlivňující aquaplaning patří: [2] typ vozovky dezén pneumatiky rychlost BRNO
20 Součinitel kluzného tření PNEUMATIKY Obr.1.16 Závislost součinitele kluzného tření na rychlosti [2] S ohledem na vozovku je hladina vody kritickým faktorem (obr. 1.17). Se zvyšující se hladinou je tendence růstu rizika aquaplaningu nerovnoměrná. Pokud je vodní sloupec nízký, zásadní roli v absorpci hraje hrubost povrchu, který odvádí část vody ke kraji silnice. Při dlouhodobém dešti činí stav vody na silnici obecně max. 2 mm. Zvýšené hodnoty můžeme najít na místech s dlouhodobou vyšší intenzitou deště, popř. v oblasti bouřky. Největší vliv má v takových podmínkách hloubka vzorku pneumatiky. Nicméně největší vliv na aquaplaning má rychlost jízdy, obzvláště když dochází ke zvyšování hladiny vody a opotřebení pneumatiky. Rozdíl mezi hloubkou nového vzorku a minimální hloubkou stanovenou zákonem, která činí 1,4 mm, může způsobit rozdíl v rychlostech až 25 km/h. To je důvod, proč je snížení rychlosti nejlepší cestou, jak zůstat při jízdě na výrazně mokrém povrchu v bezpečí. [2] BRNO
21 Součinitel tření PNEUMATIKY Obr.1.17 Závislost součinitele tření na rychlosti [2] SNÍH A LED Podobně jako při aquaplaningu jsou i na zmrzlých cestách nízké koeficienty tření, které jsou vysoce závislé na teplotě ledu. Při teplotě pohybující se okolo 0 C nastávají zvláštní podmínky. Stlačení povrchu může vést k tvorbě vody, která má zvlhčující efekt a redukuje koeficient tření na μ X,W 0,08. (obr. 1.18). Při teplotě -25 C, která je však vzácná i pro severské země se hodnoty pohybují okolo μ X,W = 0,6. Při nízkých teplotách dosahují koeficienty tření a kluzného tření následujících hodnot: [2] μ X,W ~ 2 μ X,W,lo (4) BRNO
22 PNEUMATIKY Koeficient tření μ X,W Obr.1.18 Závislost koeficientu tření na teplotě ledu [2] BOČNÍ SÍLY A ÚHEL SKLUZU Boční síly působící na rotující pneumatiku mohou být vyvolány jejím diagonálním pohybem vzhledem k směru jízdy (tzv. skluzu), tendencí pneumatiky přejít z její polohy vertikálně k vozovce, odklonem kola nebo kónickými účinky. Následně se budeme věnovat vytvářením bočních sil v důsledku skluzu. Pokud rušivá síla F c,v působící v těžišti kola (např. vítr nebo síla způsobená bočním náklonem), boční síly kol F Y,W,f,o, F Y,W,f,i, F Y,W,r,o a F Y,W,r,i jsou potřebné k vyrovnání sil (obr.1.19). K vytvoření těchto sil musí vozidlo měnit směr jízdy kolem úhlu α (úhel skluzu). Velikost úhlu skluzu závisí na vlastnostech přenášení síly pneumatiky a rušivé síle. Při zatáčení by se rušivá síla měla rovnat odstředivé síle F c,v, která je odvozená z rychlosti v [m. s 1 ] a poloměru ohybu R [m], na kterém se pohybuje těžiště vozidla V. S celkovou hmotností vozidla m v,t má rovnice tvar [2]: F c,v = m V,t v 2 R = m V,t a y = F Y,V [N] (5) Odstředivá nebo rušivá síla je stejně velká jako boční síly na kola (obr.1.19): Dále: F Y,V = F Y,W,f,o + F Y,W,f,i + F Y,W,r,o + F Y,W.r,i = F Y,W (6) BRNO
23 PNEUMATIKY Výsledný tvar obou rovnic je: F Z,W = μ Y,W F Z,W = μ Y,W F Z,V,t (7) μ Y,W F Z,V,t = μ Y,W m V,t g = m V,t a y (8) Obr.1.19 Tvorba bočních sil v důsledku skluzu [2] Koeficient tření μ Y,W není závislý na poloměru křivky a rychlosti jízdy, a proto je vhodnější pro výpočet chování při zatáčení. Čím rychleji vozidlo projíždí zatáčkou, tím vyšší je koeficient tření a tím větší je i úhel sklouznutí. Zvýšení bočních sil F Y,W v průběhu zatáčení vyvolané odstředivou silou F c,v vede ke zvětšení úhlu skluzu α (obr.1.20). [2] μ Y,W = g a y (9) BRNO
24 PNEUMATIKY Obr.1.20 Boční síly při zatáčení [2] VRATNÝ MOMENT PNEUMATIKY Za středem kola se nachází ohniskový bod síly, která leží v místě kontaktu pneumatiky s vozovkou, protože jeho deformace souvisí se zatížením a bočně působící silou. Výsledkem je, že působení boční síly se mění o hodnotu r τ,t, známou jako závlek rejdové osy. Na předních kolech působí společně boční síla při zatáčení F Y,W,f se závlekem rejdové osy a vytváří vratný moment M Z,T,Y, který překrývá kinematické uspořádání vratného momentu a snaží se vrátit kola zpět do rovnoběžné polohy. Vratný moment, boční síla a úhel skluzu jsou měřitelné v jednom procesu pomocí testovacího zařízení na pneumatiky. Tyto hodnoty jsou následně vykresleny v závislosti na úhlu skluzu. Na obr.1.21 můžeme vidět měnící se závislost vratného momentu, který je do značné míry dán velikostí vertikální přítlačné síly. Test byl proveden na suchém bubnu s pneumatikou o rozměrech 175/70 R S nahuštěných na hodnotu tlaku 2 barů. [2] BRNO
25 Vratný moment PNEUMATIKY Obr.1.21 Závislost vratného momentu na úhlu skluzu [2] ZÁVLEK REJDOVÉ OSY Závlek rejdové osy r τ,t je zahrnut prakticky ve všech výpočtech vratného momentu během zatáčení. Hodnotu závleku můžeme snadno určit pomocí boční síly a vratného momentu: r τ,t = M Z,T,Y F Y,W [m] (10) Obr ukazuje závlek vypočtený pomocí rovnice (10). Vyšší boční síly vyžadují větší úhel skluzu a výsledkem je menší vratný moment spolu se zmenšeným závlekem rejdové osy. Vysvětlení, proč to nastává, je, že při nízkých hodnotách úhlu skluzu dochází pouze k deformaci pneumatiky v místě styku s vozovkou. Oblast působení boční síly se pak může dále posouvat směrem dozadu, ve srovnání s velkými úhly, kdy dochází k deformaci kostry. Vysoké vertikální síly působící na kolo zapříčiní, že pneumatika bude silně stlačena jak v oblasti kontaktu pneumatiky, tak v místě závleku. Zatížení je prováděno na stejných pneumatikách a při stejném tlaku jako na obr [2] BRNO
26 Závlek rejdové osy ZAVĚŠENÍ KOL Obr.1.22 Závislost závleku rejdové osy na úhlu skluzu [2] 2 ZAVĚŠENÍ KOL Zavěšení kol jako takové zajišťuje propojení kol s rámem nebo karoserií vozidla. Zavěšení kol zabezpečuje svislý relativní posun kola vzhledem ke karoserii nebo k rámu. Tento posun je žádoucí zejména kvůli propružení, kdy dochází k eliminaci nežádoucích pohybů kola na přijatelnou hodnotu. Zavěšení kol přenáší tyto síly a momenty: [1] svislé síly (zatížení vozidla) podélné síly (akcelerace a decelerace) příčné síly (odstředivé síly) momenty podélných sil (hnací a brzdný moment) 2.1 DRUHY ZAVĚŠENÍ KOL Rozlišujeme dva druhy zavěšení kol: závislé zavěšení nezávislé zavěšení U závislého zatížení je propojení provedeno příčným mostem nápravy. Při propružení jednoho kola dochází u závislého zavěšení i k pohybu druhého kola. Obě kola jsou tedy navzájem ovlivňována svým pohybem. Opak tohoto vlivu tvoří nezávislé zavěšení. Při pohybu jednoho kola nedochází k ovlivňování posuvu kola druhého. Každé kolo je tedy upevněno ke karoserii samostatně (obr.2.1 b). [1] BRNO
27 ZAVĚŠENÍ KOL Obr.2.1 Srovnání tuhé nápravy (a) a nezávislého zavěšení (b) [1] TUHÁ NÁPRAVA V současné době se jedná o nejstarší používaný typ nápravy. Uplatňuje se především u zadních, vysoce zatížených náprav osobních nebo užitkových automobilů. Na obr. 2.2 můžeme vidět porovnání možností propružení tuhé nápravy. [1] Obr. 2.2 Propružení tuhé nápravy: a) jednostranné; b) protiběžné při zatáčení; c) protiběžné; d) stejnosměrné [1] BRNO
28 ZAVĚŠENÍ KOL Jednou z hlavních nevýhod tuhých náprav je velká hmotnost neodpružených hmot poháněných náprav. Tuto nevýhodu eliminuje náprava typu De-Dion (obr. 2.3), která má pohon (tj. rozvodovku a diferenciál) zvlášť připevněný ke karoserii. I přes značné snížení hmotnosti nápravy zde ovšem zůstává jedna z nejpodstatnějších nevýhod těchto náprav: příčné kmitání, které nazýváme také třepetání. [1] Obr.2.3 Schéma tuhé nápravy De-Dion [1] 2.2 NEZÁVISLÉ ZAVĚŠENÍ KOL U tohoto typu zavěšení jsou pohyby vyvolané na pravých a levých kolech provázány pouze nepřímo přes karoserii. Oproti tuhým nápravám zde nedochází k žádnému třepetání. Jelikož je zde pohon umístěn přímo na karoserii je hmotnost neodpružených částí menší. V dnešní době rozlišujeme tyto druhy nezávislého zavěšení: [1] Přední nápravy: lichoběžníková náprava náprava McPherson Zadní nápravy: kyvadlová úhlová náprava kliková náprava torzní kliková náprava POŽADAVKY Zavěšení kol moderních automobilů musí být v současné době schopno přenést výkon stále se vyvíjejících motorů. Vyšší požadavky na bezpečnost podvozků jsou dány neustálým vývojem v oblasti zrychlení, maximální rychlosti, vyšší rychlosti průjezdu zatáček a v neposlední řadě také decelerace. Nezávislé zavěšení se tímto trendem řídí. Mezi hlavní výhody tohoto zavěšení patří: [2] BRNO
29 ZAVĚŠENÍ KOL malé požadavky na prostor možnosti kinematické nebo elastokinematické změny sbíhavosti, která vede k nedotáčivosti snadnější ovladatelnost současných pohonů nízká hmotnost absence vzájemného ovlivňování kol Poslední dvě charakteristiky jsou důležité zejména při průjezdu zatáčkou na nerovné vozovce. Zajišťují při těchto jízdních manévrech dobrý grip. Příčná a vlečná ramena zabezpečují požadované kinematické vlastnosti během propružení kol a přenášejí zatížení z pneumatik na karoserii. Působící boční síly generují moment, který společně s nepříznivým uspořádáním ramen může způsobit, že posun karoserie během zatáčení bude vyšší, tudíž nežádoucí. Jedním z dalších prvků ovlivňujících pružnost jsou pouzdra, která jsou pod zatížením a nacházejí se na řídících ramenech. Tento efekt je posílen pohybem pryžových elementů v ložiskových součástech nebo zvýšením tření v důsledku vzájemného kontaktu těchto dílů a vede ke snížení jízdního komfortu. Na přední nápravě nezávislého zavěšení zapříčiňuje boční síla F Y,W,f vznikající během průjezdu zatáčkou vznik reakčních sil F Y,E a F Y,G v místech spojujících zavěšení s karoserií. Tyto síly vytvářejí momenty na vnější i vnitřní straně během zatáčení a nepříznivě ovlivňují pohyb kolem svislé a vodorovné osy vozidla. Ideální vzdálenost C mezi body E a G na příkladu lichoběžníkového závěsu (obr. 2.4) by měla být co možná největší. Tím dosáhneme malé velikosti sil působících na karoserii a ložiskové součásti, čímž zamezíme deformaci pryžových elementů. [2] Obr.2.4 Působení reakčních sil na lichoběžníkové zavěšení [2] U nezávislého zavěšení se kola naklápějí společně s karoserií. Pneumatiky, které se nacházejí na vnější straně při průjezdu zatáčkou absorbují většinu z boční síly na ně působící. Vnější kolo se při průjezdu zatáčkou dostává do pozitivního odklonu a vnitřní kolo do negativního odklonu. Tento jev zapříčiňuje pokles bočního gripu pneumatiky. K potlačení tohoto jevu je zapotřebí takové kinematické změny odklonu, aby pohyb karoserie při zatáčení byl co nejmenší (obr. 2.5). [2] BRNO
30 ZAVĚŠENÍ KOL Obr.2.5 Odklon kol v důsledku klopení karoserie [2] LICHOBĚŽNÍKOVÁ NÁPRAVA Posledních dvou charakteristik z předpokladů uvedených v předchozí kapitole nejsnadněji dosáhneme pomocí lichoběžníkového dvojitého závěsu (obr. 2.6). Ten se skládá ze dvou příčných spojů (ovládacích ramen) na obou stranách vozidla, které jsou připojeny k rámu pomocí rotačních spojů. V případě přední nápravy jsou zavěšení, pomocný rám a karoserie propojeny s řídícím hřídelem. Tento spoj je proveden pomocí kulového uložení. Čím větší je efektivní vzdálenost C (obr.2.4), tím menší jsou síly působící v ramenech zavěšení, tudíž zde vzniká menší deformace součástí a ovladatelnost vozidla je tak přesnější. Hlavní výhody tohoto zavěšení jsou v kinematických možnostech. Pozice ovládacích ramen závěsů vůči sobě lze určit pomocí výšky středu klonění. Díky různým délkám ramen tohoto zavěšení se mění odklon a rozchod kol při propružení. S kratšími horními rameny dojde při stlačení k negativnímu odklonu a při odpružení k pozitivnímu odklonu. Tím se zabrání změně odklonu vzniklého při klonění karoserie. [2] BRNO
31 ZAVĚŠENÍ KOL Obr.2.6 Lichoběžníková náprava vozu VW-LT [2] NÁPRAVA MCPHERSON Náprava McPherson představuje další stupeň lichoběžníkové nápravy. Horní rameno je nahrazeno posuvným vedením, díky němuž můžeme docílit většího prostoru pro zavazadla nebo motorovou jednotku. Při použití této nápravy jako přední řízené nápravy dochází k otáčení kola kolem obou ložisek teleskopické vzpěry. Rejdovou osu poté tvoří úsečka A B (obr. 2.7). Silové dvojice vycházející z karoserie se starají o zachycování podélných a příčných sil, popř. momentu z nich vzniklého. Z těchto podmínek vyplývá pro nápravu McPherson zatěžování momentem a příčnou silou (obr.2.7). Vzhledem k tomu, že ložisko B se nachází blíže stopy, je zatíženo více než ložisko A. Zachycování podélné síly probíhá obdobně jako u lichoběžníkové nápravy, prostřednictvím trojúhelníkového ramena sestaveného ze dvou částí. Rameno příčného stabilizátoru se může shodovat s tažnou vzpěrou. [1] a) BRNO
32 ZAVĚŠENÍ KOL b) Obr.2.7 Přední náprava McPherson: a) zachycení boční síly a poloha středu klopení S; b) zachycení podélné síly [1] Vedení ve vzpěře je v podstatě navrhováno jako hydraulický tlumič. Kvůli velkému příčnému zatížení je pístnice o poznání silnější než u běžných tlumičů. Pružina vozidla je nejčastěji navinuta na vodící trubku tlumiče. Svislé zatížení kola může být přenášeno přes kolo, rejdový čep, vodící trubku a pružinu do karoserie, čímž se zamezí namáhání ložiska. V kluzných místech, jako je píst válec a píst vedení vzniká vyšší tření způsobené příčnými silami při akceleraci, deceleraci a zatáčení. Při tomto jevu může dojít při průjezdu malými nerovnostmi k nežádoucímu zablokování teleskopické vzpěry, což způsobí kmitaní vozidla pouze na pneumatikách. Pro odstranění tohoto nežádoucího jevu se používá: [1] uložení šroubové pružiny šikmo (působí proti bočním silám) uložení horního kloubu do měkké pryže Na obr.2.7 můžeme vidět, že póly klopení kola P a karoserie S leží nad úrovní vozovky. Vzhledem k proměnnému úhlu odklonu kola, který se mění během propružení, tak při naklápění, dochází ke kmitání volantu (neklid při řízení). Tento jev je zapříčiněn gyroskopickým momentem vznikajícím vlivem změn odklonu kolem svislé osy kola. Neklid při řízení vzniká především při špatném frekvenčním naladění řídícího ústrojí. Může se jednat o nevyváženost kola, nerovnoměrnost pneumatiky nebo nerovnost vozovky. Podélná osa kývání spodního ramene McPherson se z důvodu dosažení vhodné polohy středu klonění nápravy ukládá šikmo (obr. 2.8). [1] BRNO
33 ZAVĚŠENÍ KOL Obr.2.8 Střed klonění nápravy McPherson [1] KYVADLOVÁ ÚHLOVÁ NÁPRAVA Kyvadlová úhlová náprava se používá jako náprava zadní. Vzhledem k její šikmé ose kývání mezi rameny se tato náprava označuje také jako šikmý závěs. Samořízení, které vzniká při propružení a má za následek nedotáčivost je zapříčiněno šikmou osou kývání, jež je vidět v nárysu (obr. 2.9). Průsečík osy otáčení kola a osy kývání ramene nazýváme okamžitý pól klopení kola. Vzdálenost mezi pólem P a kolem (obr. 2.9) je označována jako délka kývání. Tato vzdálenost je u současných úhlových náprav identická s rozchodem (mnohdy i větší). Minimalizuje změnu rozchodu a odklonu během relativního pohybu oproti nápravám kyvadlovým. [1] BRNO
34 ZAVĚŠENÍ KOL Obr.2.9 Schéma kyvadlové úhlové nápravy [1] KLIKOVÁ NÁPRAVA Kliková náprava je konstruována pomocí podélných ramen s osou kývání, která je uložena kolmo na podélnou rovinu vozidla. Tato náprava je vhodná zejména pro vozidla typu kombi nebo osobní automobily s rozměrnými zadními dveřmi. Její konstrukce zabírá málo místa a umožňuje velmi nízkou polohu podlahy vozidla. Na obr můžeme vidět síly působící na kolo a jejich následné zachycování uložením. Kvůli dobré izolaci hluku a konstrukci uložení, které je tvořeno pryžovými ložisky, by měly být síly působící na uložení co nejmenší. Při dodržení těchto podmínek následně nevznikají velké relativní pohyby vzhledem ke karoserii. Při konstrukci klikové nápravy dodržujeme tato konstrukční opatření: [1] Pružiny by měly být umístěny co nejblíže k dotykovému bodu kola s vozovkou (ideálně a=b). Čím větší je vzdálenost ložisek c, tím menší je vodorovné zatížení ložisek. Ve srovnání s kyvadlovou nápravou má kliková náprava nevýhodu ve zvětšeném naklápění při průjezdu zatáčkou. Tento jev je zapříčiněn polohou středu klopení kola P, který leží v nekonečnu (obr.2.11). Z tohoto důvodu leží střed klopení karoserie v rovině vozovky. U klikových náprav se změna odklonu kola projevuje pouze při průjezdu zatáčkou, nikoliv při propružení kol nápravy. [1] BRNO
35 ZAVĚŠENÍ KOL Obr.2.10 Schéma sil působících na klikovou nápravu [1] Obr.2.11 Geometrie klikové nápravy [1] BRNO
36 GEOMETRIE KOL 3 GEOMETRIE KOL Důležitým faktorem pro přesné a stabilní řízení je geometrie zavěšení kol. Z tohoto důvodu mají kola a rejdové osy nastavitelné geometrické odchylky od svislé roviny. To má vliv na řadu jevů, jako jsou jízdní vlastnosti nebo opotřebení pneumatik. [1,3] 3.1 ÚHEL ODKLONU KOLA Úhel odklonu kola γ je geometrický úhel svíraný střední rovinou kola a svislou rovinou vozidla. Dříve se za účelem odstranění vůlí v ložiskách čepu volil spíše kladný odklon kol. Vlivem tohoto nastavení docházelo k vytváření kuželové plochy v místě styku s vozovkou. Kola se odvalovala směrem od sebe, což snižovalo náchylnost ke kmitání kol. S postupem času došlo k výraznému posunu v přesnosti výroby. Vzhledem k tomu, že kladný odklon kola odstraňoval především vůle spojené s nepřesností, které byly odstraněny zkvalitněním výroby bylo od tohoto nastavení upuštěno. V současných automobilech se volí odklon často nulový v zatíženém stavu i záporný (-1 až -2 ). Tyto hodnoty podporují především dobré vedení pneumatik v zatáčkách. [1] Obr.3.1 Úhel odklonu kola [1] Při propružení kola dochází u nezávislého zavěšení ke změnám hodnot úhlu odklonu kola. Tento efekt má za následek vznik boční síly ve stopě pneumatiky. Při propružení vzniká vlivem setrvačnosti moment, který přes zavěšení zapříčiňuje naklápění karoserie. Gyroskopický účinek, který působí na rejdovou osu a vytváří kroutící moment, je zachycován v řízení. Z těchto důvodů by vzhledem k namáhání kol a rámu k neklidu při řízení měl být průběh úhlu odklonu při propružení co nejmenší. Během průjezdu zatáčkou dochází působením odstředivé síly k naklápění karoserie směrem k vnější straně zatáčky. Vzhledem ke stabilitě při průjezdu zatáčkou vyrovnává naklopení karoserie odklon vnějšího kola, který způsobuje, že se kolo nachází v přibližně kolmé poloze vůči vozovce a může tak zachycovat maximálně boční síly na ně působící. Z toho plyne, že během propružení je výhodnější záporný úhel odklonu. U vozidel pro sportovní účely (kde se nedbá na opotřebení pneumatik) je nastavení odklonu pneumatik často záporné už v nezatíženém stavu. [1] BRNO
37 GEOMETRIE KOL 3.2 PŘÍKLON REJDOVÉ OSY Příklon rejdové osy σ je úhel, který svírají průměty rejdové osy a svislé roviny rovnoběžné s příčnou rovinou vozu (obr. 3.2). Příklon slouží k samočinnému vrácení řízených kol do přímého směru. Při natáčení kol dochází vlivem příklonu k zvedání kol. Tato síla musí být vynaložena při natáčení volantu. Působením vratného momentu jsou přední kola po uvolnění volantu za zatáčkou vracena do přímého směru. U osobních automobilů se můžeme setkat buď s velkým poloměrem rejdu a malým úhlem příklonu rejdové osy, nebo naopak se (záporným poloměrem rejdu a velkým úhlem příklonu rejdové osy). [1] Obr.3.2 Příklon rejdové osy [1] 3.3 POLOMĚR REJDU Poloměr rejdu r 0 je vzdálenost promítnutá do příčné roviny vozovky mezi průsečíkem rejdové osy a středem dotyku pneumatiky s vozovkou. Hodnoty poloměru rejdu mohou být kladné, záporné i nulové (obr. 3.3). Poloměr má vliv zejména na podélné síly ve stopě a na citlivost vozu. Čím větší je poloměr, tím větší je citlivost vozu. S ohledem na různou velikost podélných sil na předních kolech není vhodnou volbou nulový poloměr rejdu. Ve většině případů se volí záporný poloměr rejdu. V případě, že vysadí brzda na jednom kole, vyvolá brzdná síla kola druhého brzdný moment M T působící proti těžišti vozidla. Pokud volíme kladný poloměr rejdu r 0, vzniká moment od brzdné síly M R, který působí vůči rejdové ose a natáčí kola nepříznivě ve stejném směru, v jakém působí moment M T. Pokud bychom naopak volili záporný poloměr rejdu, působil by moment M R v opačném směru a natáčel by kola proti pohybu vznikajícím u od momentu M T. [1,3] BRNO
38 GEOMETRIE KOL Obr.3.3 Poloměr rejdu: a) kladný; b) záporný; c) nulový [1] Obr.3.4 Účinky kladného poloměru rejdu [3] 3.4 ZÁKLON REJDOVÉ OSY, ZÁVLEK Záklon rejdové osy τ je úhel, který spolu svírají rejdová osa a svislice kola, promítnutý do roviny rovnoběžné s podélnou rovinou vozidla. Tato hodnota nabývá buď kladné hodnoty (jeli rejdová osa skloněná vzad) nebo hodnoty záporné (jedná-li se o předklon). Hodnota vzdálenosti mezi průsečíkem rejdové osy s vozovkou a průmětu středu kola se nazývá závlek n k. Pokud se průsečík nachází před středem styku pneumatiky s vozovkou jedná se o kladnou hodnotu závleku. V opačném případě se jedná o hodnotu zápornou. Účinek závleku můžeme demonstrovat na funkci nákupních vozíků, jejíž kola se vracejí do přímého směru (obr.3.4). Tento účinek se projevuje pouze při hodnotách kladného záklonu, kde síla O f působí prosti směru jízdy. U vozidel s předním pohonem působí hnací síla ve směru jízdy, což způsobuje natáčení kol při akceleraci. Tuto negativní vlastnost jsme schopni potlačit vhodným nastavením poloměru rejdu. [1,3] Obr.3.4 Kladný záklon a závlek rejdové osy [3] BRNO
39 OPTIMALIZACE KINEMATIKY ZAVĚŠENÍ 3.5 SBÍHAVOST Úhel sbíhavosti δ o je úhel, který spolu svírají podélná osa vozidla a střední rovina kola, promítnutý do vozovky. Sbíhavost nastává, pokud jsou kola na přední straně více u sebe. Jestliže jsou kola více u sebe na zadní straně jedná se o rozbíhavost (obr.3.5). Hlavním úkolem sbíhavosti je dosáhnout paralelního odvalování obou kol při přímé jízdě. Vlivem tohoto úhlu vznikají na předních kolech malé boční síly, které způsobují natáčení kol do přímého směru a vyvolávájí tak v řízení předpětí. Při změně odklonu při propružení se sbíhavost stará o vyrovnávání boční síly, která zde vzniká. Sbíhavost bývá nastavena u osobních vozidel na 0 až 3 mm (0 až 30 ). Vysoké hodnoty sbíhavosti zapříčiňují opotřebení pneumatik na vnější straně. [1] Obr.3.5 Sbíhavost (a) a rozbíhavost (b) kol [1] 4 TVORBA MODELŮ ZAVĚŠENÍ V PROGRAMU ADAMS CAR 4.1 MSC ADAMS CAR Model zavěšení byl dle zadání vytvářen a analyzován v programu Adams Car. Tento software je specializován na modelování vozidel. Umožňuje vytvářet virtuální prototypy podsystémů, sestav vozidel a následně analyzovat jejich vlastnosti pro následné vyhodnocování. Vytváření sestav v Adams Car se provádí pomocí předdefinovaných podsystémů, jako jsou přední a zadní zavěšení, pneumatiky, řídící mechanismus a karoserie. Pro náš případ dvojitého lichoběžníkového závěsu, který se vyskytuje v databázi systému bylo zapotřebí upravit zavěšení na hodnoty dle zadání. Adams Car umožňuje řadu typů analýz od analýz podsystémů až po analýzy sestavy celého vozidla. Na základě těchto výsledků můžeme podle potřeby upravit geometrii zavěšení na ideální hodnoty pro náš případ. Z těchto analýz získáváme výstupy ve formě námi určených grafů. 4.2 PŘEDNÍ A ZADNÍ MODEL ZAVĚŠENÍ Jedná se o typ dvojitého lichoběžníkového závěsu. Ze zadaného souboru byly použity hodnoty hlavních bodů z reálného vozidla, které byly následně aplikovány do předdefinovaného podsystému double wishbone a upraveny do výsledného stavu našeho předního zavěšení. BRNO
40 OPTIMALIZACE KINEMATIKY ZAVĚŠENÍ Obr.4.1 Model předního zavěšení 4.3 KINEMATICKÁ ANALÝZA A OPTIMALIZACE PŘEDNÍHO A ZADNÍHO ZAVĚŠENÍ Pro následnou optimalizaci zavěšení je nejprve nutné znát kinematické charakteristiky našeho modelu. Pro získání těchto charakteristik bylo zapotřebí vytvořit sestavu předního zavěšení, která obsahuje pneumatiky dle zadání z property file pac2002_235_60r16 a ovládací systém řízení nápravy. Pro analýzu byla použita simulace Parallel Travel; vzhledem k tomu, že podle zadání byly body na zavěšení naměřeny při dosti vyvěšeném stavu, byl zvolen pracovní zdvih při analýze -20 mm a mm. Těmito hodnotami dosáhneme požadovaného rozpětí ±150 mm. Obr.4.2 Vstupní parametry pro přední zavěšení BRNO
41 OPTIMALIZACE KINEMATIKY ZAVĚŠENÍ OPTIMALIZACE PRŮBĚHU ODKLONU KOL PŘEDNÍHO ZÁVĚSU Po získání závislosti odklonu pneumatiky na zdvihu byla provedena optimalizace za pomoci úpravy pozic uchycujících ramen předního zavěšení. U závodních automobilů, kde se neklade důraz na výdrž pneumatiky, se nastavují větší hodnoty negativního odklonu (příklonu) než u vozidel na klasické účely. K nastavení příklonu nás vede především snaha o eliminování příčných přetížení při průjezdech zatáčkou, které způsobují naklonění celého šasi. O stejný úhel, který se naklopí karoserie, se naklopí také pneumatiky. Tento jev by bez nastavení příklonu znamenal značnou ztrátu přilnavosti v průjezdu zatáčkou. Z tohoto důvodu byl příklon nastaven v rozpětí +1,8 až -3,7. BRNO
42 OPTIMALIZACE KINEMATIKY ZAVĚŠENÍ OPTIMALIZACE SBÍHAVOSTI PŘEDNÍHO ZAVĚŠENÍ Po pohledu na výchozí nastavení sbíhavosti, orientované spíše na kladné hodnoty, byla provedena úprava pomocí změny polohy řídící tyče. Nastavení pro sportovní automobily si vyžaduje posun do negativních hodnot odklonu. To sice vede k jisté ztrátě stability ve vysoké rychlosti, ovšem při jízdě na nezpevněném povrchu hraje nejvýznamnější roli chování automobilu v zatáčkách. Tato rozbíhavost zajistí, že úhel zatočení vnitřního kola bude větší (úhel rozbíhavosti). Při průjezdu zatáčkou vnitřní kolo vykružuje menší poloměr než kolo vnější, a proto je zapotřebí, aby zatáčelo více. Dosáhneme tak lepší přilnavosti při průjezdu zatáčkou. BRNO
43 OPTIMALIZACE KINEMATIKY ZAVĚŠENÍ DALŠÍ PRŮBĚHY ZÍSKANÉ PO OPTIMALIZACI SBÍHAVOSTI A ODKLONU NA PŘEDNÍ NÁPRAVĚ BRNO
44 OPTIMALIZACE KINEMATIKY ZAVĚŠENÍ ZADNÍ MODEL ZAVĚŠENÍ Stejně jako u přední nápravy se jedná o dvojitý lichoběžníkový závěs. Tvorba modelu a analýza byla provedena totožně jako u předního zavěšení našeho modelu. Obr.4.3 Model zadního zavěšení BRNO
45 OPTIMALIZACE KINEMATIKY ZAVĚŠENÍ Obr.4.2 Vstupní parametry pro zadní zavěšení OPTIMALIZACE PRŮBĚHU ODKLONU ZADNÍHO ZÁVĚSU BRNO
46 OPTIMALIZACE KINEMATIKY ZAVĚŠENÍ Optimalizace odklonu na zadním zavěšení se řešila identicky jako na přední nápravě. S přihlédnutím k tomu, že na přední nápravu při brždění působí větší síly a celé šasi se naklání dopředu směrem k vnějšímu přednímu kolu, se volí na zadním zavěšení menší hodnoty odklonu než na kole předním OPTIMALIZACE SBÍHAVOSTI ZADNÍHO ZAVĚŠENÍ BRNO
47 OPTIMALIZACE KINEMATIKY ZAVĚŠENÍ Úprava průběhu sbíhavosti na zadní nápravě byla provedena obdobným způsobem jako na nápravě přední. U závodních vozidel s pohonem na přední nápravě dochází při průjezdu zatáčkou k nadlehčování zadního vnitřního kola. Z tohoto důvodu je vhodné volit nastavení zadní sbíhavosti do záporných hodnot (až -0,5 ). V zatáčkách dochází k zatáčení jak přední, tak i zadní nápravy DALŠÍ PRŮBĚHY ZÍSKANÉ PO OPTIMALIZACI SBÍHAVOSTI A ODKLONU NA ZADNÍ NÁPRAVĚ BRNO
48 OPTIMALIZACE KINEMATIKY ZAVĚŠENÍ BRNO
49 TVORBA SESTAVY VOZIDLA 5 TVORBA SESTAVY VOZIDLA Po provedení optimalizace kinematiky předního a zadního zavěšení je zapotřebí vytvořit kompletní sestavu vozidla pro následné ověřování jízdních vlastností na klíčových manévrech. V našem případě se jedná o vozidlo s motorem umístěným v předu a poháněnou přední nápravou. Následující sestava se skládá z těchto podsystémů: přední zavěšení řízení přední nápravy pohonná jednotka přední a zadní kola přední a zadní brzdy zadní zavěšení karoserie Obr. 5.1 Model sestavy vozidla 5.1 DEFINICE VLASTNOSTÍ SESTAVY Pro správné chování automobilu je při tvorbě analýz zapotřebí definovat okrajové podmínky. Okrajové podmínky jsou definovány v zadání a byly naměřeny přímo na tomto konkrétním vozidle HMOTNOSTNÍ CHARAKTERISTIKY KAROSERIE Do hmotnostních charakteristik karoserie bylo zapotřebí zahrnout celkovou hmotnost a momenty setrvačnosti (tab. 5.2) ve všech osách, které byly orientovány k počátku souřadnicového systému softwaru Adams Car. BRNO
50 TVORBA SESTAVY VOZIDLA Hmotnost 2600 kg I xx 2,20E+08 kg.mm 2 I yy 1,07E+09 kg.mm 3 I zz 1,18E+09 kg.mm 4 Tab. 5.2 Hmotnostní Parametry karoserie Obr. 5.3 Zadání hodnot do programu Adams Car VÝKONOVÁ CHARAKTERISTIKA MOTORU Výkon motoru byl definován pomocí maximálního výkonu a točivého momentu. Pro naše vozidlo byly zvoleny hodnoty P MAX = 240 kw a M MAX = 280 N.m. Obr. 5.4 Výkonnostní charakteristiky motoru v programu Adams Car BRNO

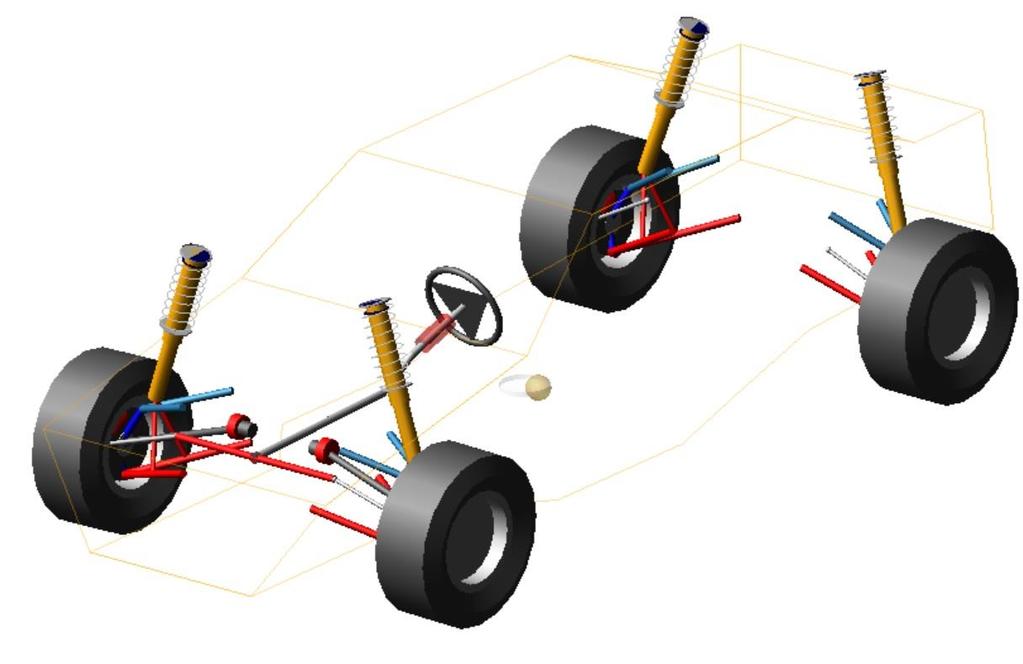

51 TVORBA SESTAVY VOZIDLA VLASTNOSTI CELÉ SESTAVY Z hlediska důležitosti pro řízení jsou při tvorbě analýz klíčové parametry, jako je např. poměr řízení (steering ratio), který vyjadřuje závislost mezi natočením volantu a pneumatik. Dalším takovým parametrem je poměr řídící tyče (rack ratio). Tento parametr určuje poměr mezi posunem tyče řízení a úhlem natočení kol. V neposlední řadě je třeba zvolit hodnotu maximálních brzdných momentů na předních i zadních brzdách (viz. obr. 5.5). Obr. 5.5 Parametry celé sestavy HMOTNOSTNÍ PARAMETRY PNEUMATIK Hmotnostní charakteristiky pneumatiky, které vyplývají ze zadání, jsou velmi důležité pro jízdní simulace a jejich co největší věrohodnost. Bylo zapotřebí definovat hmotnost kola, momenty setrvačnosti ke všem osám, posunutí kol a v neposlední řade také model pneumatiky. Vycházíme z modelu předdefinovaného programem Adams Car. Jedná se o model Pacejka2002 s rozměry 236/60 R16 (tab. 5.6). Parametry 1 Posunutí těžiště 0 mm 2 Hmotnost 20 kg 3 I xx I yy 5,0E+04 kg.mm 2 4 I zz 1,0E+04 kg.mm 2 5 Posunutí středu kola 29 mm 6 Model penumatik pac2002_235_60r16 BRNO
52 SIMULACE KLÍČOVÝCH JÍZDNÍCH REŽIMŮ Obr. 5.7 Zadání hodnot do programu Adams Car 6 OVĚŘENÍ OPTIMALIZACE V KLÍČOVÝCH JÍZDNÍCH REŽIMECH Z hlediska vyhodnocení výsledků mnou navržené optimalizace zavěšení se jedná o nejdůležitější část celé práce. Co se týče postupu, klíčové bylo z počátku vytvořit model 3D vozovky s parametry co nejvíce podobnými šotolině. Tato část byla vyřešena v programu Adams Car v módu tvorby silnice. V dostupných internetových zdrojích byly nalezeny vlastnosti půdy pro šotolinu a zahrnuty do příslušných vlastností při tvorbě vozovky. Po tomto kroku následoval průjezd klíčovými jízdními manévry, nejdříve s neoptimalizovaným zavěšením a poté se zavěšením optimalizovaným. Následné porovnání bylo klíčové pro konfrontaci obou nastavení a ověření nastudované teorie v simulacích. 6.1 TVORBA 3D VOZOVKY S ŠOTOLINOVÝMI PARAMETRY. V softwaru Adams Car v módu tvorby vozovky jsem si vytvořil nový typ vozovky a aplikoval na něj vlastnosti šotolinové silnice. Jednalo se zejména o následující vlastnosti půdy (obr. 6.1). Úhel skluzu 35 Koheze Youngův modul 20 kpa 130 Mpa Součinitel tření vozovky 0,7 Obr. 6.1 Vlastnosti šotolinové půdy [7] BRNO
53 SIMULACE KLÍČOVÝCH JÍZDNÍCH REŽIMŮ Při následných analýzách bylo vycházeno z předvolené testovací tratě, která se nachází v programu Adams Car. Tato trať byla ideální pro provedení tří typů manévrů, jako jsou: akcelerace brždění akcelerace a brždění při průjezdu zatáčkou Této trati byly přiděleny výše zmíněné vlastnosti půdy blížící se co nejvíce šotolinovému podkladu. Vygenerovanou testovací trať můžete vidět na obr AKCELERACE Obr. 6.2 Testovací trať Důležitou součástí každého závodního auta je schopnost akcelerovat co nejrychleji na nejkratší možně dráze. V následující analýze rozjezdu na nezpevněném povrchu jsem se zabýval porovnáním důležitých ukazatelů našich dvou modelů VSTUPNÍ PARAMETRY PRO AKCELERACI V programu Adams Car byla vybrána simulace zvaná Straight-Line Events typu Akcelerace (Acceleration). V příslušné kartě jsme navolili potřebné parametry pro akcelerační zkoušku. V prvním případě jsme prováděli zkoušku s optimalizovaným modelem a v druhém případě s neoptimalizovaným modelem. Při tomto manévru jsme volili následující parametry: konečný čas zkoušky (End Time) počet kroků (Number of Steps) soubor s údaji o trati (Road Data File) počáteční rychlost (Initial Velocity) začátek sešlápnutí plynu (Start Time) úroveň sešlápnutí plynu (Final Trottle) prodleva reakce na plynu (Duration of Step) BRNO
54 SIMULACE KLÍČOVÝCH JÍZDNÍCH REŽIMŮ Akcelerační zkouška byla prováděna pro oba vyhodnocované modely. Před jejím zahájením jsme celkový čas zkoušky stanovilo na 12 s. Pro tuto analýzu byl zvolen rovný úsek testovací tratě upravený pro naše potřeby. Simulace byla zahájena s počáteční rychlostí 15 km/h v čase 0,5 s od začátku zkoušky. Vzhledem k tomu, že předpokládáme závodního jezdce, byla prodleva sešlápnutí plného plynového pedálu nastavena na 0,2 s (obr. 6.3). Obr. 6.3 Parametry akcelerace BRNO
55 SIMULACE KLÍČOVÝCH JÍZDNÍCH REŽIMŮ VYHODNOCENÍ ANALÝZY BRNO
56 SIMULACE KLÍČOVÝCH JÍZDNÍCH REŽIMŮ Po provedení simulace můžeme vidět, že finální model vozidla prokazuje mírně zhoršené hodnoty při akceleraci oproti modelu výchozímu (tab. 6.4). Je to způsobeno především nastavením rozbíhavosti (záporné sbíhavosti) na přední nápravě, které zapříčiňuje nepatrné zhoršení stability řízení při vyšších rychlostech a na rovných úsecích trati. Tuto nevýhodu jsme ovšem schopni akceptovat z důvodů její nepatrné velikosti a zejména kvůli zlepšení stability a dosažené maximální rychlosti při průjezdu zatáčkami. Navíc se předpokládá, že závodní vozy řídí profesionální jezdci, kteří jsou schopni tyto projevy na rovných úsecích eliminovat svými řidičskými schopnostmi. Zmíněný projev můžeme vidět na grafu průběhu podélného skluzu, který dosahuje nižších hodnot a dřívějšího ustálení u modelu výchozího. Co se týče odklonu kola, ten se během akcelerace zmenšuje, a dochází tak ke snižování adheze pneumatiky. Tato skutečnost může také ovlivnit výsledky naší simulace. Akcelerace Rychlost [m.s -1 ] Vzdálenost [m] Výchozí model 27,31 170,5 Finální model 26,41 163,7 Tab. 6.4 Hodnoty akcelerace BRNO
57 SIMULACE KLÍČOVÝCH JÍZDNÍCH REŽIMŮ 6.3 BRŽDĚNÍ Obdobně jako u akcelerace se jedná o klíčovou vlastnost každého závodního auta, kterou je nutné se zabývat. Při optimalizaci jsme se snažili dosáhnout co nejmenší brzdné dráhy a také co nejvyššího vzniklého zpomalení. Brzdný manévr byl proveden z rychlosti 100 km/h při maximálním sešlápnutí brzdového pedálu. Obdobně jako u akcelerace byla zvolena simulace Straight-Line Events, tentokráte typu Brždění (Braking). Při brždění jsme volili stejný typ vstupních parametrů jako u akcelerace (viz. kapitola 6.2.1). Tato analýza byla prováděna obdobně jako v případě akcelerace; jedná se o pouhý opak předchozí simulace. Doba zkoušky byla stanovena opět na 12 sekund a bylo využito stejné části trati jako u předchozí analýzy. Počáteční rychlost před sešlápnutím brzdového pedálu byla nastavena na 100 km/h se stejnou reakční dobou jezdce (obr. 6.5). Obr. 6.5 Parametry brždění BRNO
58 SIMULACE KLÍČOVÝCH JÍZDNÍCH REŽIMŮ VYHODNOCENÍ SIMULACE BRNO
59 SIMULACE KLÍČOVÝCH JÍZDNÍCH REŽIMŮ Po provedení brzdného manévru nejprve s výchozím a poté s finálním modelem je patrné, že rozdíly v dosaženém zpomalení, délce brzdné dráhy a kontaktní podélné síle na pneumatikách takřka nepatrné. Vzhledem k tomu, že brzdná dráha je závislá především na typu vozovky a adhezi pneumatik, nemůžeme v našich výsledcích očekávat příliš velké rozdíly (viz. tab. 6.5). Adhezi pneumatiky ovlivňuje i odklon kola, který se při brždění zvětšuje. Tím dochází ke zmenšování styčné plochy pneumatiky a k poklesu adheze. Sbíhavost, v našem případě rozbíhavost, působí obdobně na jízdní vlastnosti jako u akcelerace. Decelerace Zrychlení [m.s -2 ] Brzdná dráha [m] Výchozí model -6,57 145,39 Finální model -6,45 145,82 Tab. 6.5 Hodnoty decelerace BRNO
60 SIMULACE KLÍČOVÝCH JÍZDNÍCH REŽIMŮ 6.4 PRŮJEZD OKRUHEM Ve snaze zkombinovat všechny tři klíčové prvky byla provedena závěrečná simulace na okruhu. Do této zkoušky bylo zakomponováno zrychlení, brždění a průjezd zatáčkou. Hlavním cílem bylo porovnání maximálních rychlostí při průjezdu zatáčkou, projížděnou na hranici limitních možností vozidla. Dalším důležitým faktorem byla vzdálenost ujetá během stejné doby trvání zkoušky SIMULACE POMOCÍ INTELIGENTNÍHO ŘIDIČE Pro dosažení co nejvěrohodnějších výsledků bylo použito simulace typu SmartDriver. Tato analýza se používá pro průjezdy tratěmi z toho důvodu, že se při ní o ovládání vozu stará inteligentní řidič programu Adams Car. Pro simulaci byla použita testovací trať s vlastnostmi upravenými na nezpevněný povrch (viz. kap. 6.1). Při zadávání okrajových podmínek jsme nastavili tyto parametry: konečný čas zkoušky (End Time) počet kroků (Number of Steps) typ okruhu (Course Type) počáteční rychlost (Initial Velocity) úloha inteligentního řidiče (Smart Driver Task) Po spuštění simulace byla provedena zkouška trvající 30 s. Úloha řidiče byla nastavena na limitní jízdu nejdříve s výchozím modelem automobilu a poté s optimalizovaným modelem. Počáteční rychlost zkoušky byla stanovena na 15 km/h (obr. 6.6). Obr. 6.6 SmartDriver průjezd okruhem BRNO
1 ŘÍZENÍ AUTOMOBILŮ. Z hlediska bezpečnosti silničního provozu stejně důležité jako brzdy.
1 ŘÍZENÍ AUTOMOBILŮ Z hlediska bezpečnosti silničního provozu stejně důležité jako brzdy. ÚČEL ŘÍZENÍ natočením kol do rejdu udržovat nebo měnit směr jízdy, umožnit rozdílný úhel rejdu rejdových kol při
