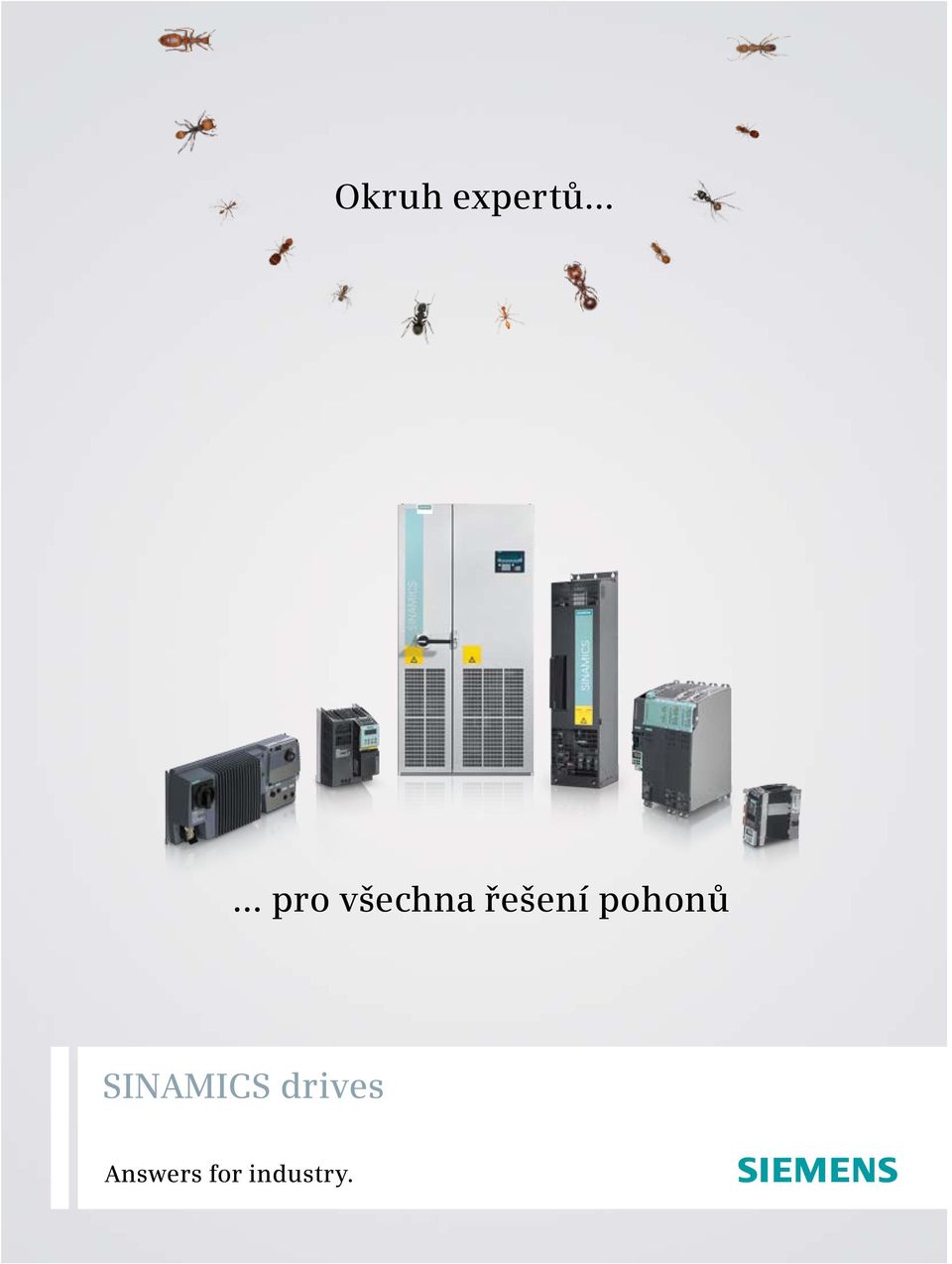

1 Okruh expertů pro všechna řešení pohonů SINAMICS drives Answers for industry.

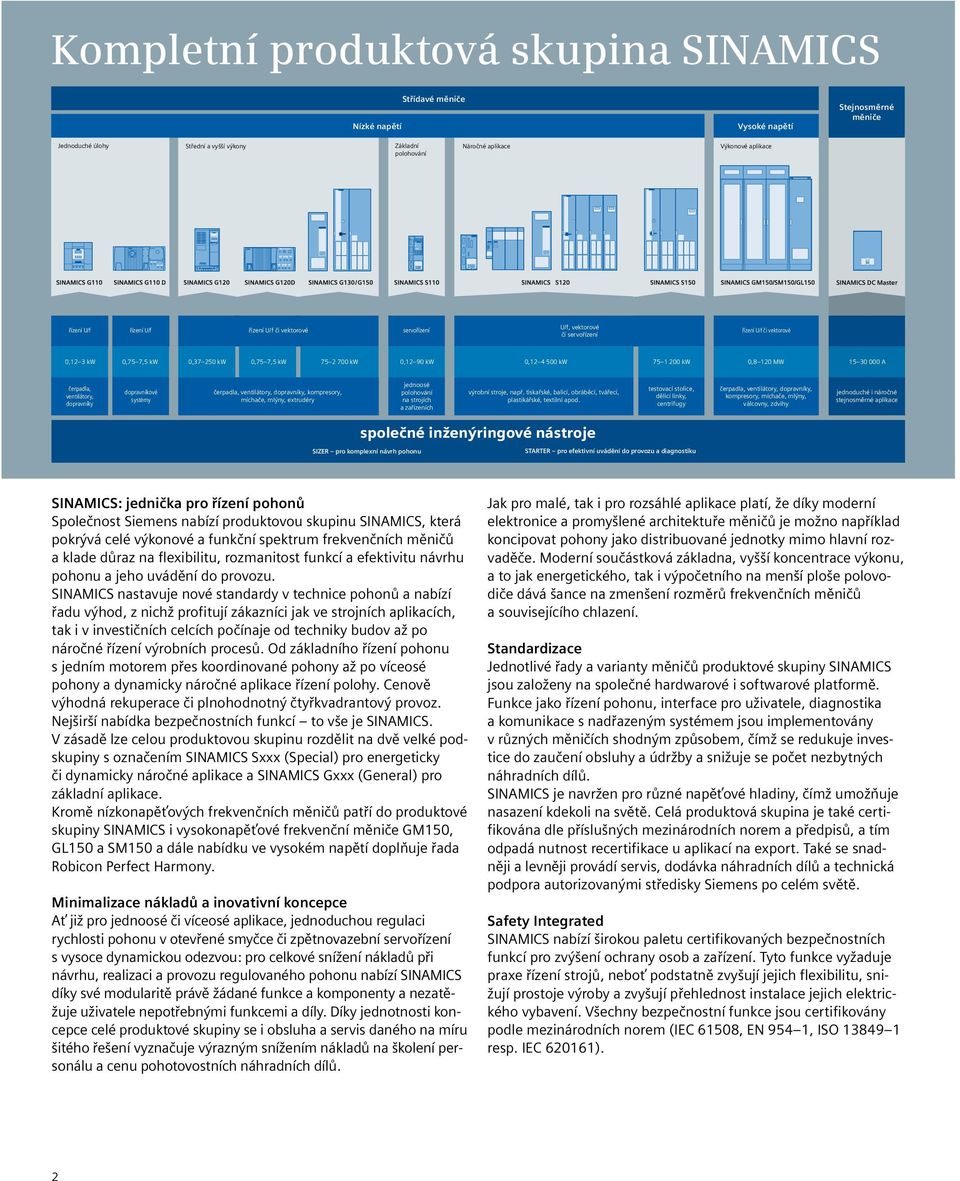

2 Kompletní produktová skupina SINAMICS Nízké napětí Střídavé měniče Vysoké napětí Stejnosměrné měniče Jednoduché úlohy Střední a vyšší výkony Základní polohování Náročné aplikace Výkonové aplikace SINAMICS DC Master řízení U/f řízení U/f řízení U/f či vektorové servořízení U/f, vektorové či servořízení řízení U/f či vektorové 0,12 3 kw 0,75 7,5 kw 0, kw 0,75 7,5 kw kw 0,12 90 kw 0, kw kw 0,8 120 MW A čerpadla, ventilátory, dopravníky dopravníkové systémy čerpadla, ventilátory, dopravníky, kompresory, míchače, mlýny, extrudéry jednoosé polohování na strojích a zařízeních výrobní stroje, např. tiskařské, balicí, obráběcí, tvářecí, plastikářské, textilní apod. testovací stolice, dělicí linky, centrifugy čerpadla, ventilátory, dopravníky, kompresory, míchače, mlýny, válcovny, zdvihy jednoduché i náročné stejnosměrné aplikace společné inženýringové nástroje SIZER pro komplexní návrh pohonu STARTER pro efektivní uvádění do provozu a diagnostiku SINAMICS: jednička pro řízení pohonů Společnost Siemens nabízí produktovou skupinu SINAMICS, která pokrývá celé výkonové a funkční spektrum frekvenčních měničů a klade důraz na flexibilitu, rozmanitost funkcí a efektivitu návrhu pohonu a jeho uvádění do provozu. SINAMICS nastavuje nové standardy v technice pohonů a nabízí řadu výhod, z nichž profitují zákazníci jak ve strojních aplikacích, tak i v investičních celcích počínaje od techniky budov až po náročné řízení výrobních procesů. Od základního řízení pohonu s jedním motorem přes koordinované pohony až po víceosé pohony a dynamicky náročné aplikace řízení polohy. Cenově výhodná rekuperace či plnohodnotný čtyřkvadrantový provoz. Nejširší nabídka bezpečnostních funkcí to vše je SINAMICS. V zásadě lze celou produktovou skupinu rozdělit na dvě velké podskupiny s označením SINAMICS Sxxx (Special) pro energeticky či dynamicky náročné aplikace a SINAMICS Gxxx (General) pro základní aplikace. Kromě nízkonapěťových frekvenčních měničů patří do produktové skupiny SINAMICS i vysokonapěťové frekvenční měniče GM150, GL150 a SM150 a dále nabídku ve vysokém napětí doplňuje řada Robicon Perfect Harmony. Minimalizace nákladů a inovativní koncepce Ať již pro jednoosé či víceosé aplikace, jednoduchou regulaci rychlosti pohonu v otevřené smyčce či zpětnovazební servořízení s vysoce dynamickou odezvou: pro celkové snížení nákladů při návrhu, realizaci a provozu regulovaného pohonu nabízí SINAMICS díky své modularitě právě žádané funkce a komponenty a nezatěžuje uživatele nepotřebnými funkcemi a díly. Díky jednotnosti koncepce celé produktové skupiny se i obsluha a servis daného na míru šitého řešení vyznačuje výrazným snížením nákladů na školení personálu a cenu pohotovostních náhradních dílů. Jak pro malé, tak i pro rozsáhlé aplikace platí, že díky moderní elektronice a promyšlené architektuře měničů je možno například koncipovat pohony jako distribuované jednotky mimo hlavní rozvaděče. Moderní součástková základna, vyšší koncentrace výkonu, a to jak energetického, tak i výpočetního na menší ploše polovodiče dává šance na zmenšení rozměrů frekvenčních měničů a souvisejícího chlazení. Standardizace Jednotlivé řady a varianty měničů produktové skupiny SINAMICS jsou založeny na společné hardwarové i softwarové platformě. Funkce jako řízení pohonu, interface pro uživatele, diagnostika a komunikace s nadřazeným systémem jsou implementovány v různých měničích shodným způsobem, čímž se redukuje investice do zaučení obsluhy a údržby a snižuje se počet nezbytných náhradních dílů. SINAMICS je navržen pro různé napěťové hladiny, čímž umožňuje nasazení kdekoli na světě. Celá produktová skupina je také certifikována dle příslušných mezinárodních norem a předpisů, a tím odpadá nutnost recertifikace u aplikací na export. Také se snadněji a levněji provádí servis, dodávka náhradních dílů a technická podpora autorizovanými středisky Siemens po celém světě. Safety Integrated SINAMICS nabízí širokou paletu certifikovaných bezpečnostních funkcí pro zvýšení ochrany osob a zařízení. Tyto funkce vyžaduje praxe řízení strojů, neboť podstatně zvyšují jejich flexibilitu, snižují prostoje výroby a zvyšují přehlednost instalace jejich elektrického vybavení. Všechny bezpečnostní funkce jsou certifikovány podle mezinárodních norem (IEC 61508, EN 954 1, ISO resp. IEC ). 2

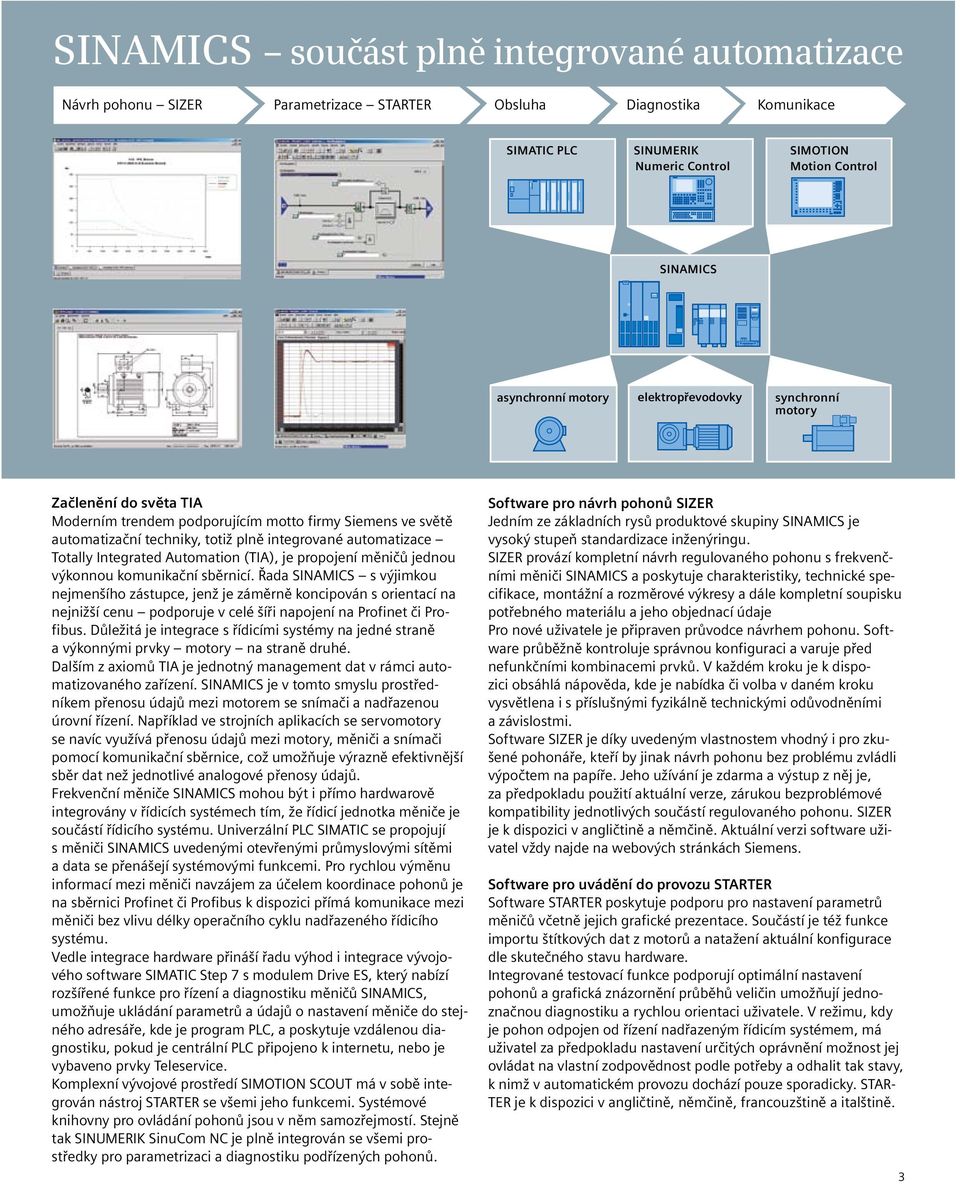

3 SINAMICS součást plně integrované automatizace Návrh pohonu SIZER Parametrizace STARTER Obsluha Diagnostika Komunikace SIMATIC PLC SINUMERIK Numeric Control SIMOTION Motion Control SINAMICS asynchronní motory elektropřevodovky synchronní motory Začlenění do světa TIA Moderním trendem podporujícím motto firmy Siemens ve světě automatizační techniky, totiž plně integrované automatizace Totally Integrated Automation (TIA), je propojení měničů jednou výkonnou komunikační sběrnicí. Řada SINAMICS s výjimkou nejmenšího zástupce, jenž je záměrně koncipován s orientací na nejnižší cenu podporuje v celé šíři napojení na Profinet či Profibus. Důležitá je integrace s řídicími systémy na jedné straně a výkonnými prvky motory na straně druhé. Dalším z axiomů TIA je jednotný management dat v rámci automatizovaného zařízení. SINAMICS je v tomto smyslu prostředníkem přenosu údajů mezi motorem se snímači a nadřazenou úrovní řízení. Například ve strojních aplikacích se servomotory se navíc využívá přenosu údajů mezi motory, měniči a snímači pomocí komunikační sběrnice, což umožňuje výrazně efektivnější sběr dat než jednotlivé analogové přenosy údajů. Frekvenční měniče SINAMICS mohou být i přímo hardwarově integrovány v řídicích systémech tím, že řídicí jednotka měniče je součástí řídicího systému. Univerzální PLC SIMATIC se propojují s měniči SINAMICS uvedenými otevřenými průmyslovými sítěmi a data se přenášejí systémovými funkcemi. Pro rychlou výměnu informací mezi měniči navzájem za účelem koordinace pohonů je na sběrnici Profinet či Profibus k dispozici přímá komunikace mezi měniči bez vlivu délky operačního cyklu nadřazeného řídicího systému. Vedle integrace hardware přináší řadu výhod i integrace vývojové ho software SIMATIC Step 7 s modulem Drive ES, který nabízí rozšířené funkce pro řízení a diagnostiku měničů SINAMICS, umožňuje ukládání parametrů a údajů o nastavení měniče do stejného adresáře, kde je program PLC, a poskytuje vzdálenou diagnostiku, pokud je centrální PLC připojeno k internetu, nebo je vybaveno prvky Teleservice. Komplexní vývojové prostředí SIMOTION SCOUT má v sobě integrován nástroj STARTER se všemi jeho funkcemi. Systémové knihovny pro ovládání pohonů jsou v něm samozřejmostí. Stejně tak SINUMERIK SinuCom NC je plně integrován se všemi prostředky pro parametrizaci a diagnostiku podřízených pohonů. Software pro návrh pohonů SIZER Jedním ze základních rysů produktové skupiny SINAMICS je vysoký stupeň standardizace inženýringu. SIZER provází kompletní návrh regulovaného pohonu s frekvenčními měniči SINAMICS a poskytuje charakteristiky, technické specifikace, montážní a rozměrové výkresy a dále kompletní soupisku potřebného materiálu a jeho objednací údaje Pro nové uživatele je připraven průvodce návrhem pohonu. Software průběžně kontroluje správnou konfiguraci a varuje před nefunkčními kombinacemi prvků. V každém kroku je k dispozici obsáhlá nápověda, kde je nabídka či volba v daném kroku vysvětlena i s příslušnými fyzikálně technickými odůvodněními a závislostmi. Software SIZER je díky uvedeným vlastnostem vhodný i pro zkušené pohonáře, kteří by jinak návrh pohonu bez problému zvládli výpočtem na papíře. Jeho užívání je zdarma a výstup z něj je, za předpokladu použití aktuální verze, zárukou bezproblémové kompatibility jednotlivých součástí regulovaného pohonu. SIZER je k dispozici v angličtině a němčině. Aktuální verzi software uživatel vždy najde na webových stránkách Siemens. Software pro uvádění do provozu STARTER Software STARTER poskytuje podporu pro nastavení parametrů měničů včetně jejich grafické prezentace. Součástí je též funkce importu štítkových dat z motorů a natažení aktuální konfigurace dle skutečného stavu hardware. Integrované testovací funkce podporují optimální nastavení pohonů a grafická znázornění průběhů veličin umožňují jednoznačnou diagnostiku a rychlou orientaci uživatele. V režimu, kdy je pohon odpojen od řízení nadřazeným řídicím systémem, má uživatel za předpokladu nastavení určitých oprávnění možnost jej ovládat na vlastní zodpovědnost podle potřeby a odhalit tak stavy, k nimž v automatickém provozu dochází pouze sporadicky. STAR- TER je k dispozici v angličtině, němčině, francouzštině a italštině. 3

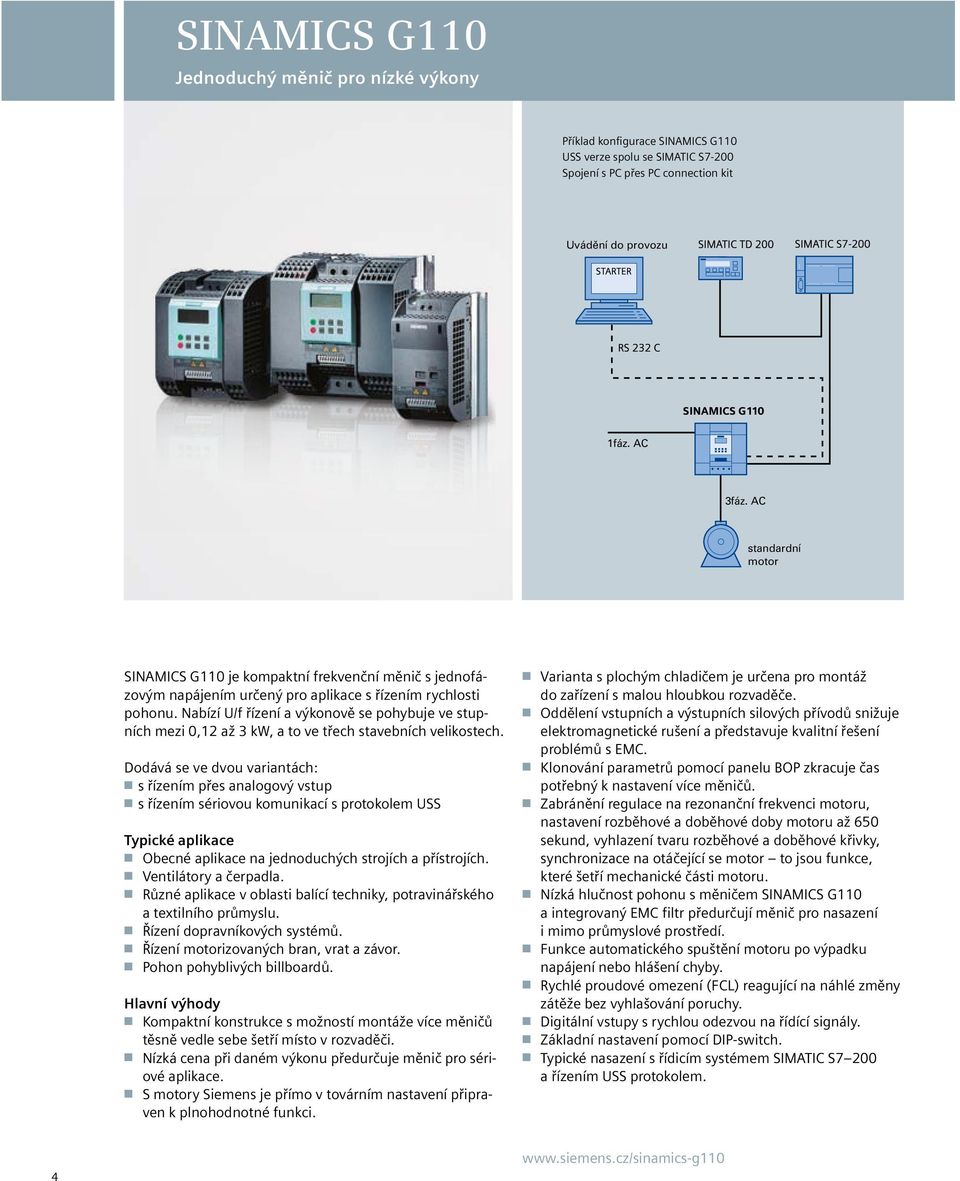

4 SINAMICS G110 Jednoduchý měnič pro nízké výkony Příklad konfigurace SINAMICS G110 USS verze spolu se SIMATIC S7-200 Spojení s PC přes PC connection kit Uvádění do provozu SINAMICS G110 1fáz. AC 3fáz. AC standardní motor SINAMICS G110 je kompaktní frekvenční měnič s jednofázovým napájením určený pro aplikace s řízením rychlosti pohonu. Nabízí U/f řízení a výkonově se pohybuje ve stupních mezi 0,12 až 3 kw, a to ve třech stavebních velikostech. Dodává se ve dvou variantách: n s řízením přes analogový vstup n s řízením sériovou komunikací s protokolem USS Typické aplikace n Obecné aplikace na jednoduchých strojích a přístrojích. n Ventilátory a čerpadla. n Různé aplikace v oblasti balící techniky, potravinářského a textilního průmyslu. n Řízení dopravníkových systémů. n Řízení motorizovaných bran, vrat a závor. n Pohon pohyblivých billboardů. Hlavní výhody n Kompaktní konstrukce s možností montáže více měničů těsně vedle sebe šetří místo v rozvaděči. n Nízká cena při daném výkonu předurčuje měnič pro sériové aplikace. n S motory Siemens je přímo v továrním nastavení připraven k plnohodnotné funkci. n Varianta s plochým chladičem je určena pro montáž do zařízení s malou hloubkou rozvaděče. n Oddělení vstupních a výstupních silových přívodů snižuje elektromagnetické rušení a představuje kvalitní řešení problémů s EMC. n Klonování parametrů pomocí panelu BOP zkracuje čas potřebný k nastavení více měničů. n Zabránění regulace na rezonanční frekvenci motoru, nastavení rozběhové a doběhové doby motoru až 650 sekund, vyhlazení tvaru rozběhové a doběhové křivky, synchronizace na otáčející se motor to jsou funkce, které šetří mechanické části motoru. n Nízká hlučnost pohonu s měničem SINAMICS G110 a integrovaný EMC filtr předurčují měnič pro nasazení i mimo průmyslové prostředí. n Funkce automatického spuštění motoru po výpadku napájení nebo hlášení chyby. n Rychlé proudové omezení (FCL) reagující na náhlé změny zátěže bez vyhlašování poruchy. n Digitální vstupy s rychlou odezvou na řídící signály. n Základní nastavení pomocí DIP-switch. n Typické nasazení s řídicím systémem SIMATIC S7 200 a řízením USS protokolem. 4

5 SINAMICS G110D/G120D Měniče ve vysokém krytí vhodné pro použití v distribuovaných systémech pohonů SINAMICS G110D SINAMICS G120D Kompaktní měnič vhodný pro použití v distribuovaných systémech regulace otáček s vysokým krytím a výkonovým rozsahem od 0,75 kw do 7,5 kw. Typické aplikace Systémy dopravníků a pohony v průmyslu a službách jako letiště, logistické sklady nebo podpůrné pohony v automobilovém a potravinářském průmyslu či v oblasti balicí techniky. Hlavní výhody n Vysoké krytí IP65. n Konektory a konfekční kabely pro připojení silových přívodů a komunikace, vstupů a výstupů. n Diagnostika a komunikace prostřednictvím sběrnice AS- interface. n Strukturované parametry urychlují a zkvalitňují nastavení. n Volitelný hlavní silový vypínač. n Volitelný klíčový přepínač pro manuální řízení. n Nízký profil měniče se stejnou vrtací šablonou pro všechny výkonové verze (shodný s G120D).. n Velmi odolná kovová konstrukce (krytí IP65) měniče s lakovanými elektronickými prvky určena pro napájení 380 až 500 V, zabudovanou zkratovou ochranou výstupu a tepelnou ochranou motoru. n Zabudovaný brzdný střídač pro brzdný odporník, který s vestavěnou funkcí Quick-Stop zajistí dopravníku rychlé a přesné zastavení. n Komfort Inteligentního operátorského panelu (IOP) připojitelného přes optické rozhraní. Rekuperační měnič pro náročné pohony s využitím bezpečnostních funkcí a bohatších komunikačních schopností vhodný do distribuovaných systémů. Výkonový rozsah od 0,75 kw do 7,5 kw. Typické aplikace Komplexní montáž v automobilních halách (pro ovládání monorail závěsů), na dynamických dopravnících či na regálových zakladačích. Hlavní výhody n Vysoké krytí IP65. n Nízký profil měniče se stejnou vrtací šablonou pro všechny výkonové verze (shodný s G110D). n Modulární konstrukce snižuje požadavky na množství náhradních dílů. n Funkce vracení energie do sítě nejen spoří energii, ale také snižuje neharmonické odběry ze sítě a eliminuje dodatečné komponenty (především rozměrné brzdné odporníky) a snižuje požadavky na chlazení celého měniče. n I bez otáčkové zpětné vazby lze realizovat bezpečné pohony díky integrovaným certifikovaným bezpečnostním funkcím STO, SS1 a SLS. n Použití komunikačních rozhraní PROFINET či PROFIBUS snižuje náklady na I/O prvky a zkvalitňuje obsluhu a údržbu

6 SINAMICS G120/G120P Modulární měniče pro malé a střední výkony BOP G120 G120P BOP-2 IOP 6 Frekvenční měniče SINAMICS G120 se vyznačují svým modulárním designem. Skládají se z výkonového dílu (Power Module) a řídicí jednotky (Control Unit). Dalšími významnými vlastnostmi je nabídka bezpečnostních funkcí, možnost rekuperace energie zpět do elektrické sítě a pokročilé komunikační schopnosti. Tento měnič je určen pro třífázovou síť, umožňuje U/f či vektorové řízení s i bez zpětné vazby. Výkonová část je chlazena odděleně od elektroniky, což výrazně zvyšuje odolnost měniče vůči škodlivým vlivům okolí. V nabídce SINAMICS G120 je kromě variant pro standardní napájení z třífázové sítě 400 V i varianta pro 690 V, zvláště vhodná pro chemický průmysl. Rozdíl mezi G120 a G120P: SINAMICS G120 je v krytí IP20 a s plnou výbavou pro vektorové a zpětnovazební řízení, zatímco G120P je v krytí IP54 a je optimalizován pro čerpadla, ventilátory a kompresory. Typické aplikace pro SINAMICS G120 n Univerzální měnič pro nejrůznější průmyslové aplikace. n Aplikace vyžadující komfortní bezpečnostní funkce. n Řízení pohonů náročných na přesnost regulace rychlosti. n Pohony s cenově výhodným vracením energie do sítě (rekuperací). Hlavní výhody n Ovládací panel umožňuje klonování parametrů. n Řídící jednotka je volitelná dle typu komunikace, počtu I/O signálů a požadavku zabudovaných bezpečnostních funkcí. n Výkonová část je volitelná dle požadavku na rekuperaci, zapojení nebo EMC. n Verze s rekuperační jednotkou nepotřebuje síťové tlumivky a brzdné jednotky s odporníky. n MMC karta pro klonování a uchování nastavení měniče. n Ochrana elektronických bloků nátěrem. Modulární konstrukce Panely: BOP Základní panel s možností klonování parametrů. BOP-2 Dvouřádkový textový panel s uživatelským menu a s možností dveřní montáže. IOP Inteligentní panel s možnosti montáže na dveře rozvaděče, či k nasazení do adaptéru typu Handheld. Komfortní zobrazení veličin ve sloupcových grafech, použití průvodců pro nastavení měniče a rozsáhlá integrovaná nápověda. Řídicí jednotky: CU240B-2 Základní verze bez otáčkové vazby s diskrétním řízením nebo PROFIBUSem. CU240E-2 Rozšíření základní verze o vstupy a výstupy a bezpečnostní funkce. CU230P-2 Speciální jednotka pro ventilátory, čerpadla a kompresory včetně mnoha přídavných zabudovaných funkcí. CU240S Verze s uzavřenou otáčkovou vazbou, průmyslovými komunikacemi a bezpečnostními funkcemi. Výkonové moduly: PM230 Modul s usměrňovačem a střídačem, krytí IP54. PM240 Modul s usměrňovačem, střídačem a brzdným střídačem. PM250 Modul se vstupními obvody upravenými pro vracení energie do sítě. PM260 Modul se vstupními obvody upravenými pro vracení energie do sítě, zabudovanými sinusovými filtry na výstupu a rozsahem napětí do 690 V.

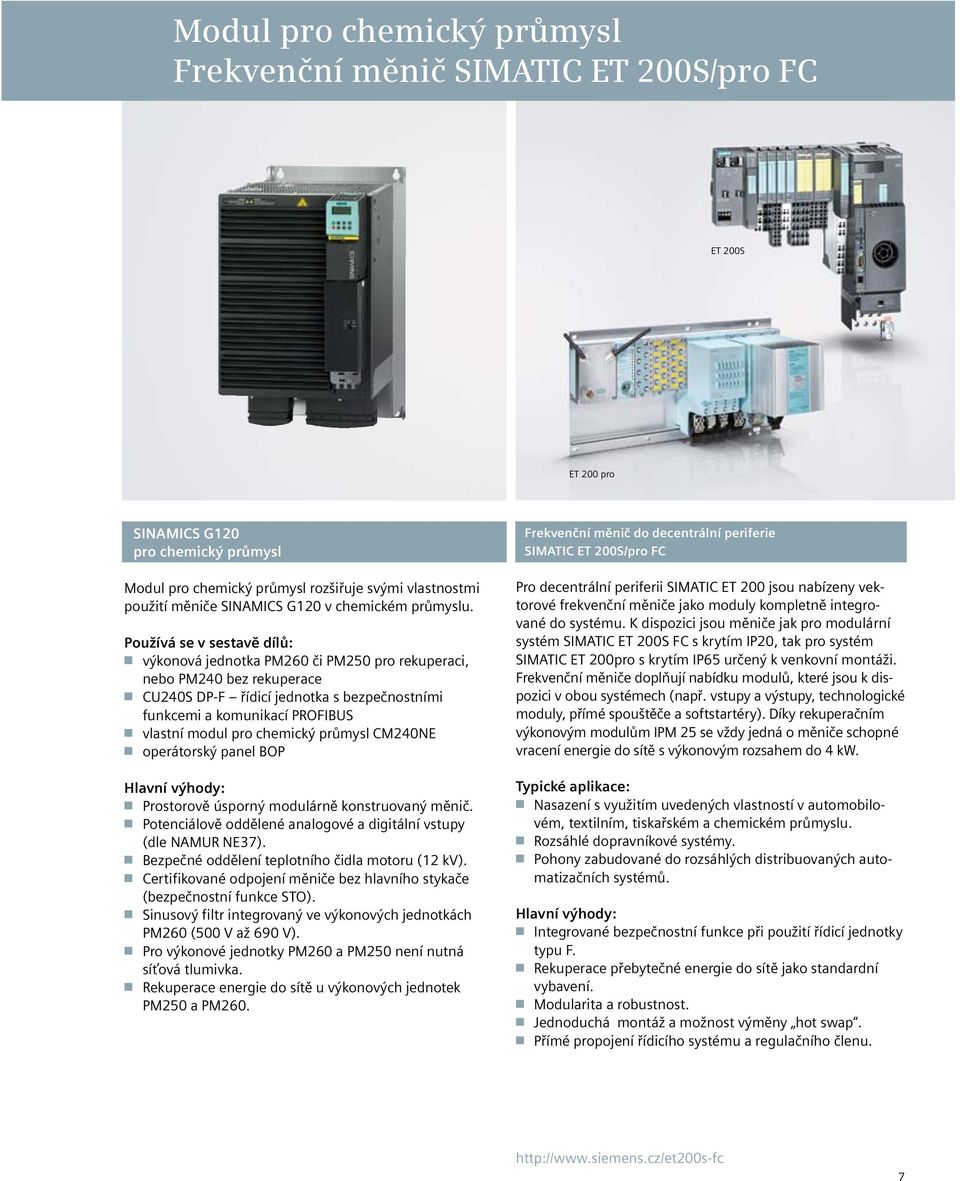

7 Modul pro chemický průmysl Frekvenční měnič SIMATIC ET 200S/pro FC ET 200S ET 200 pro SINAMICS G120 pro chemický průmysl Modul pro chemický průmysl rozšiřuje svými vlastnostmi použití měniče SINAMICS G120 v chemickém průmyslu. Používá se v sestavě dílů: n výkonová jednotka PM260 či PM250 pro rekuperaci, nebo PM240 bez rekuperace n CU240S DP-F řídicí jednotka s bezpečnostními funkcemi a komunikací PROFIBUS n vlastní modul pro chemický průmysl CM240NE n operátorský panel BOP Hlavní výhody: n Prostorově úsporný modulárně konstruovaný měnič. n Potenciálově oddělené analogové a digitální vstupy (dle NAMUR NE37). n Bezpečné oddělení teplotního čidla motoru (12 kv). n Certifikované odpojení měniče bez hlavního stykače (bezpečnostní funkce STO). n Sinusový filtr integrovaný ve výkonových jednotkách PM260 (500 V až 690 V). n Pro výkonové jednotky PM260 a PM250 není nutná síťová tlumivka. n Rekuperace energie do sítě u výkonových jednotek PM250 a PM260. Frekvenční měnič do decentrální periferie SIMATIC ET 200S/pro FC Pro decentrální periferii SIMATIC ET 200 jsou nabízeny vektorové frekvenční měniče jako moduly kompletně integrované do systému. K dispozici jsou měniče jak pro modulární systém SIMATIC ET 200S FC s krytím IP20, tak pro systém SIMATIC ET 200pro s krytím IP65 určený k venkovní montáži. Frekvenční měniče doplňují nabídku modulů, které jsou k dispozici v obou systémech (např. vstupy a výstupy, technologické moduly, přímé spouštěče a softstartéry). Díky rekuperačním výkonovým modulům IPM 25 se vždy jedná o měniče schopné vracení energie do sítě s výkonovým rozsahem do 4 kw. Typické aplikace: n Nasazení s využitím uvedených vlastností v automobilovém, textilním, tiskařském a chemickém průmyslu. n Rozsáhlé dopravníkové systémy. n Pohony zabudované do rozsáhlých distribuovaných automatizačních systémů. Hlavní výhody: n Integrované bezpečnostní funkce při použití řídicí jednotky typu F. n Rekuperace přebytečné energie do sítě jako standardní vybavení. n Modularita a robustnost. n Jednoduchá montáž a možnost výměny hot swap. n Přímé propojení řídicího systému a regulačního členu. 7

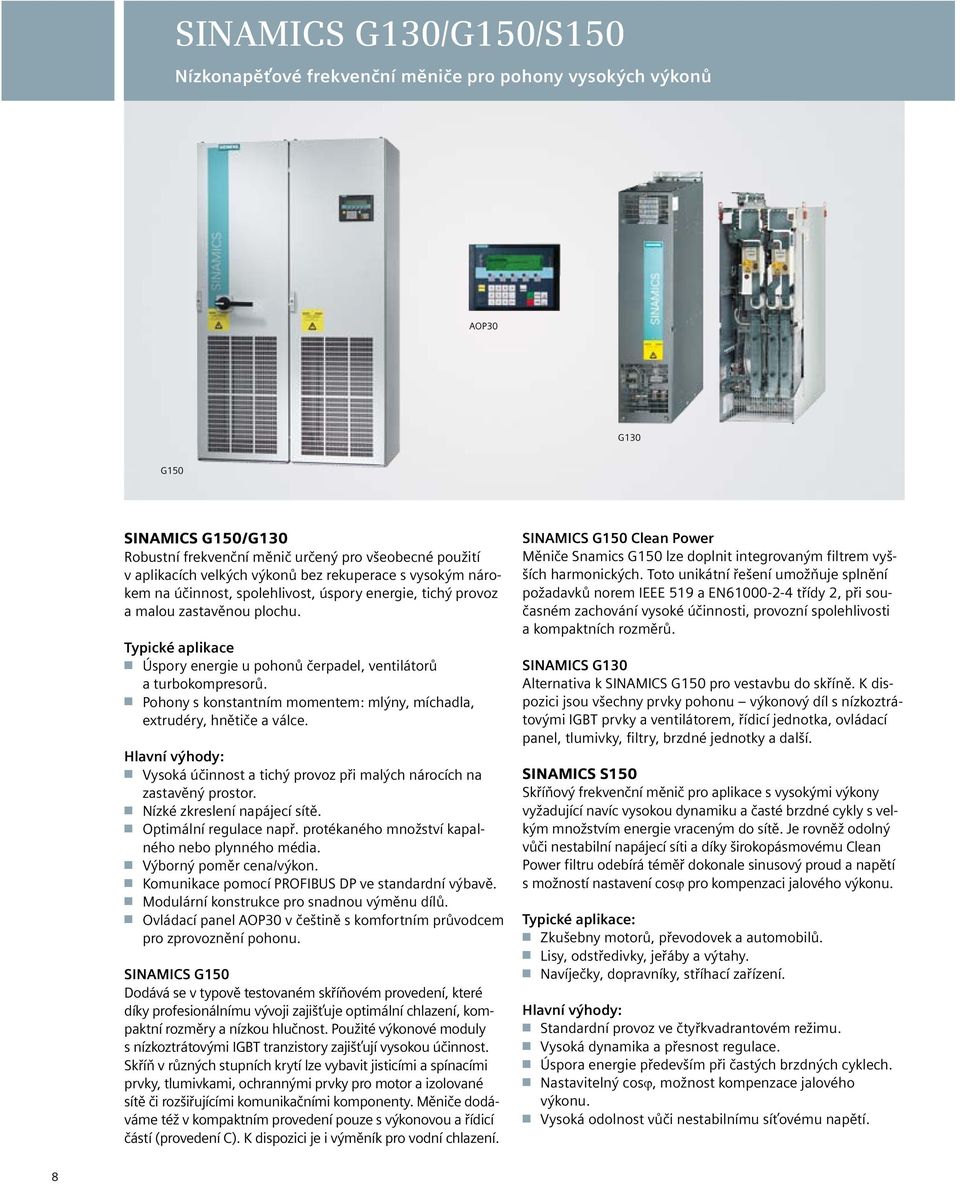

8 SINAMICS G130/G150/S150 Nízkonapěťové frekvenční měniče pro pohony vysokých výkonů AOP30 G130 G150 SINAMICS G150/G130 Robustní frekvenční měnič určený pro všeobecné použití v aplikacích velkých výkonů bez rekuperace s vysokým nárokem na účinnost, spolehlivost, úspory energie, tichý provoz a malou zastavěnou plochu. Typické aplikace n Úspory energie u pohonů čerpadel, ventilátorů a turbokompresorů. n Pohony s konstantním momentem: mlýny, míchadla, extrudéry, hnětiče a válce. Hlavní výhody: n Vysoká účinnost a tichý provoz při malých nárocích na zastavěný prostor. n Nízké zkreslení napájecí sítě. n Optimální regulace např. protékaného množství kapalného nebo plynného média. n Výborný poměr cena/výkon. n Komunikace pomocí PROFIBUS DP ve standardní výbavě. n Modulární konstrukce pro snadnou výměnu dílů. n Ovládací panel AOP30 v češtině s komfortním průvodcem pro zprovoznění pohonu. SINAMICS G150 Dodává se v typově testovaném skříňovém provedení, které díky profesionálnímu vývoji zajišťuje optimální chlazení, kompaktní rozměry a nízkou hlučnost. Použité výkonové moduly s nízkoztrátovými IGBT tranzistory zajišťují vysokou účinnost. Skříň v různých stupních krytí lze vybavit jisticími a spínacími prvky, tlumivkami, ochrannými prvky pro motor a izolované sítě či rozšiřujícími komunikačními komponenty. Měniče dodáváme též v kompaktním provedení pouze s výkonovou a řídicí částí (provedení C). K dispozici je i výměník pro vodní chlazení. SINAMICS G150 Clean Power Měniče Snamics G150 lze doplnit integrovaným filtrem vyšších harmonických. Toto unikátní řešení umožňuje splnění požadavků norem IEEE 519 a EN třídy 2, při současném zachování vysoké účinnosti, provozní spolehlivosti a kompaktních rozměrů. SINAMICS G130 Alternativa k SINAMICS G150 pro vestavbu do skříně. K dispozici jsou všechny prvky pohonu výkonový díl s nízkoztrátovými IGBT prvky a ventilátorem, řídicí jednotka, ovládací panel, tlumivky, filtry, brzdné jednotky a další. SINAMICS S150 Skříňový frekvenční měnič pro aplikace s vysokými výkony vyžadující navíc vysokou dynamiku a časté brzdné cykly s velkým množstvím energie vraceným do sítě. Je rovněž odolný vůči nestabilní napájecí síti a díky širokopásmovému Clean Power filtru odebírá téměř dokonale sinusový proud a napětí s možností nastavení cosj pro kompenzaci jalového výkonu. Typické aplikace: n Zkušebny motorů, převodovek a automobilů. n Lisy, odstředivky, jeřáby a výtahy. n Navíječky, dopravníky, stříhací zařízení. Hlavní výhody: n Standardní provoz ve čtyřkvadrantovém režimu. n Vysoká dynamika a přesnost regulace. n Úspora energie především při častých brzdných cyklech. n Nastavitelný cosj, možnost kompenzace jalového výkonu. n Vysoká odolnost vůči nestabilnímu síťovému napětí. 8

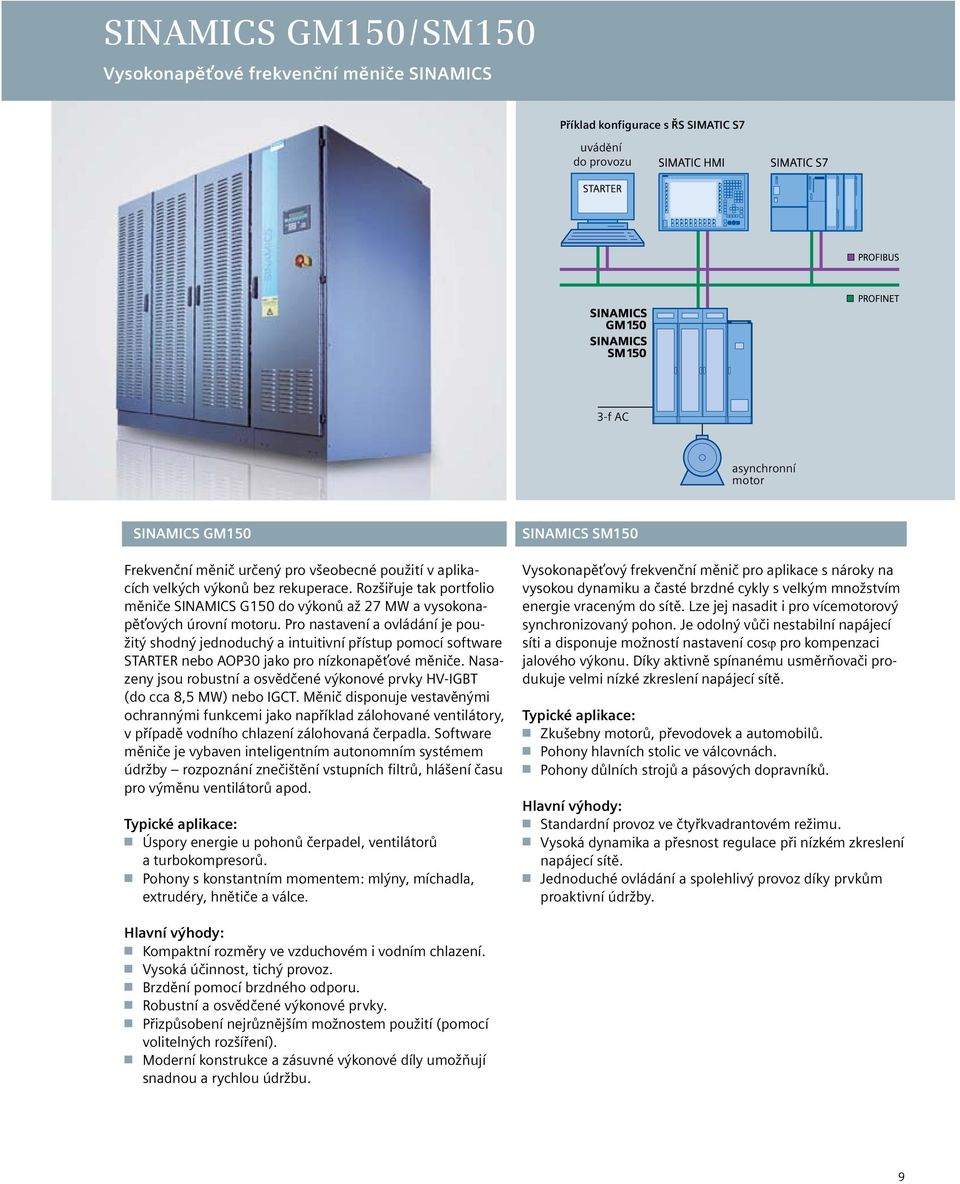

9 SINAMICS GM150/SM150 Vysokonapěťové frekvenční měniče SINAMICS Příklad konfigurace s ŘS SIMATIC S7 uvádění do provozu 3-f AC asynchronní motor SINAMICS GM150 Frekvenční měnič určený pro všeobecné použití v aplikacích velkých výkonů bez rekuperace. Rozšiřuje tak portfolio měniče SINAMICS G150 do výkonů až 27 MW a vysokonapěťových úrovní motoru. Pro nastavení a ovládání je použitý shodný jednoduchý a intuitivní přístup pomocí software STARTER nebo AOP30 jako pro nízkonapěťové měniče. Nasazeny jsou robustní a osvědčené výkonové prvky HV-IGBT (do cca 8,5 MW) nebo IGCT. Měnič disponuje vestavěnými ochrannými funkcemi jako například zálohované ventilátory, v případě vodního chlazení zálohovaná čerpadla. Software měniče je vybaven inteligentním autonomním systémem údržby rozpoznání znečištění vstupních filtrů, hlášení času pro výměnu ventilátorů apod. Typické aplikace: n Úspory energie u pohonů čerpadel, ventilátorů a turbokompresorů. n Pohony s konstantním momentem: mlýny, míchadla, extrudéry, hnětiče a válce. SINAMICS SM150 Vysokonapěťový frekvenční měnič pro aplikace s nároky na vysokou dynamiku a časté brzdné cykly s velkým množstvím energie vraceným do sítě. Lze jej nasadit i pro vícemotorový synchronizovaný pohon. Je odolný vůči nestabilní napájecí síti a disponuje možností nastavení cosj pro kompenzaci jalového výkonu. Díky aktivně spínanému usměrňovači produkuje velmi nízké zkreslení napájecí sítě. Typické aplikace: n Zkušebny motorů, převodovek a automobilů. n Pohony hlavních stolic ve válcovnách. n Pohony důlních strojů a pásových dopravníků. Hlavní výhody: n Standardní provoz ve čtyřkvadrantovém režimu. n Vysoká dynamika a přesnost regulace při nízkém zkreslení napájecí sítě. n Jednoduché ovládání a spolehlivý provoz díky prvkům proaktivní údržby. Hlavní výhody: n Kompaktní rozměry ve vzduchovém i vodním chlazení. n Vysoká účinnost, tichý provoz. n Brzdění pomocí brzdného odporu. n Robustní a osvědčené výkonové prvky. n Přizpůsobení nejrůznějším možnostem použití (pomocí volitelných rozšíření). n Moderní konstrukce a zásuvné výkonové díly umožňují snadnou a rychlou údržbu. 9

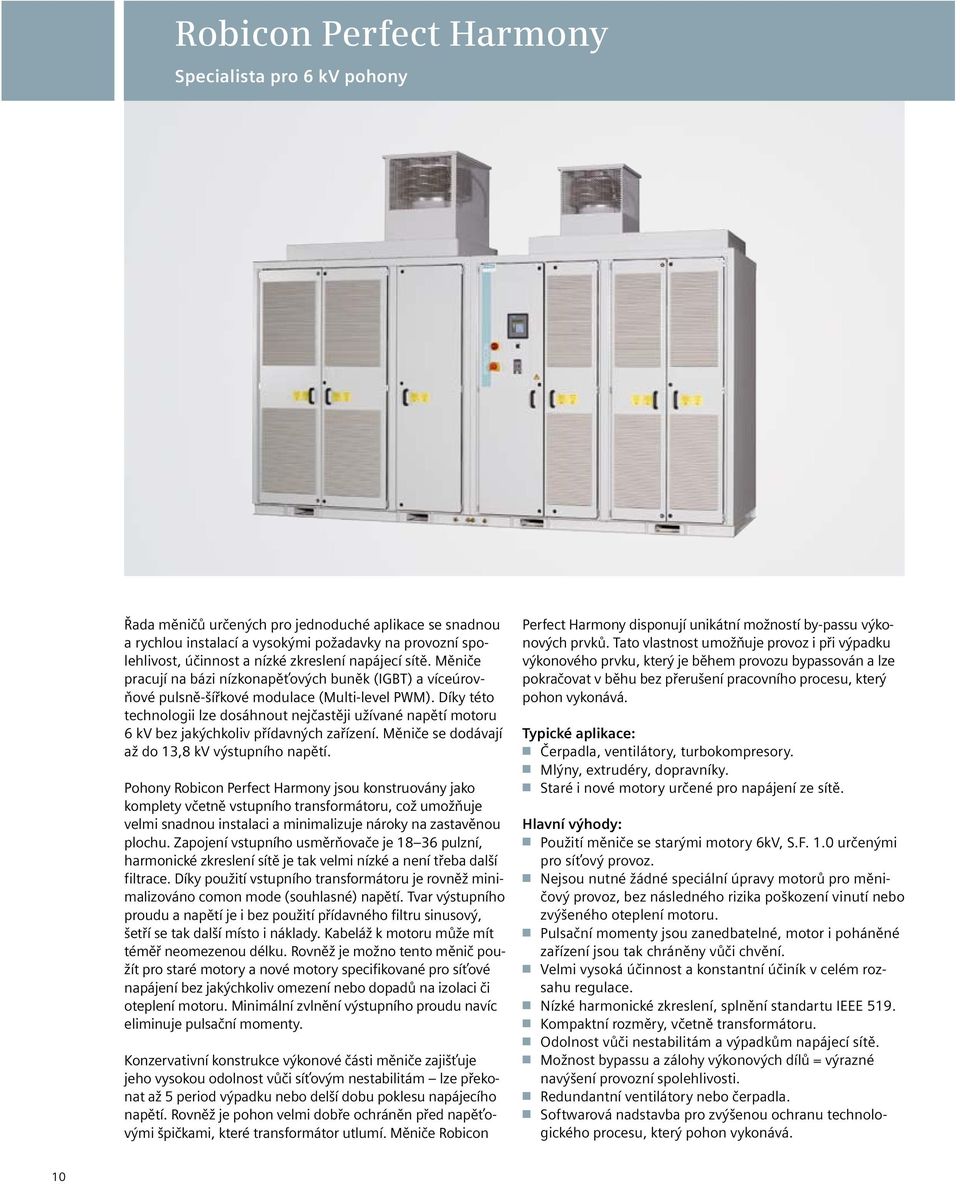

10 Robicon Perfect Harmony Specialista pro 6 kv pohony Řada měničů určených pro jednoduché aplikace se snadnou a rychlou instalací a vysokými požadavky na provozní spolehlivost, účinnost a nízké zkreslení napájecí sítě. Měniče pracují na bázi nízkonapěťových buněk (IGBT) a víceúrovňové pulsně-šířkové modulace (Multi-level PWM). Díky této technologii lze dosáhnout nejčastěji užívané napětí motoru 6 kv bez jakýchkoliv přídavných zařízení. Měniče se dodávají až do 13,8 kv výstupního napětí. Pohony Robicon Perfect Harmony jsou konstruovány jako komplety včetně vstupního transformátoru, což umožňuje velmi snadnou instalaci a minimalizuje nároky na zastavěnou plochu. Zapojení vstupního usměrňovače je pulzní, harmonické zkreslení sítě je tak velmi nízké a není třeba další filtrace. Díky použití vstupního transformátoru je rovněž minimalizováno comon mode (souhlasné) napětí. Tvar výstupního proudu a napětí je i bez použití přídavného filtru sinusový, šetří se tak další místo i náklady. Kabeláž k motoru může mít téměř neomezenou délku. Rovněž je možno tento měnič použít pro staré motory a nové motory specifikované pro síťové napájení bez jakýchkoliv omezení nebo dopadů na izolaci či oteplení motoru. Minimální zvlnění výstupního proudu navíc eliminuje pulsační momenty. Konzervativní konstrukce výkonové části měniče zajišťuje jeho vysokou odolnost vůči síťovým nestabilitám lze překonat až 5 period výpadku nebo delší dobu poklesu napájecího napětí. Rovněž je pohon velmi dobře ochráněn před napěťovými špičkami, které transformátor utlumí. Měniče Robicon Perfect Harmony disponují unikátní možností by-passu výkonových prvků. Tato vlastnost umožňuje provoz i při výpadku výkonového prvku, který je během provozu bypassován a lze pokračovat v běhu bez přerušení pracovního procesu, který pohon vykonává. Typické aplikace: n Čerpadla, ventilátory, turbokompresory. n Mlýny, extrudéry, dopravníky. n Staré i nové motory určené pro napájení ze sítě. Hlavní výhody: n Použití měniče se starými motory 6kV, S.F. 1.0 určenými pro síťový provoz. n Nejsou nutné žádné speciální úpravy motorů pro měničový provoz, bez následného rizika poškození vinutí nebo zvýšeného oteplení motoru. n Pulsační momenty jsou zanedbatelné, motor i poháněné zařízení jsou tak chráněny vůči chvění. n Velmi vysoká účinnost a konstantní účiník v celém rozsahu regulace. n Nízké harmonické zkreslení, splnění standartu IEEE 519. n Kompaktní rozměry, včetně transformátoru. n Odolnost vůči nestabilitám a výpadkům napájecí sítě. n Možnost bypassu a zálohy výkonových dílů = výrazné navýšení provozní spolehlivosti. n Redundantní ventilátory nebo čerpadla. n Softwarová nadstavba pro zvýšenou ochranu technologického procesu, který pohon vykonává. 10

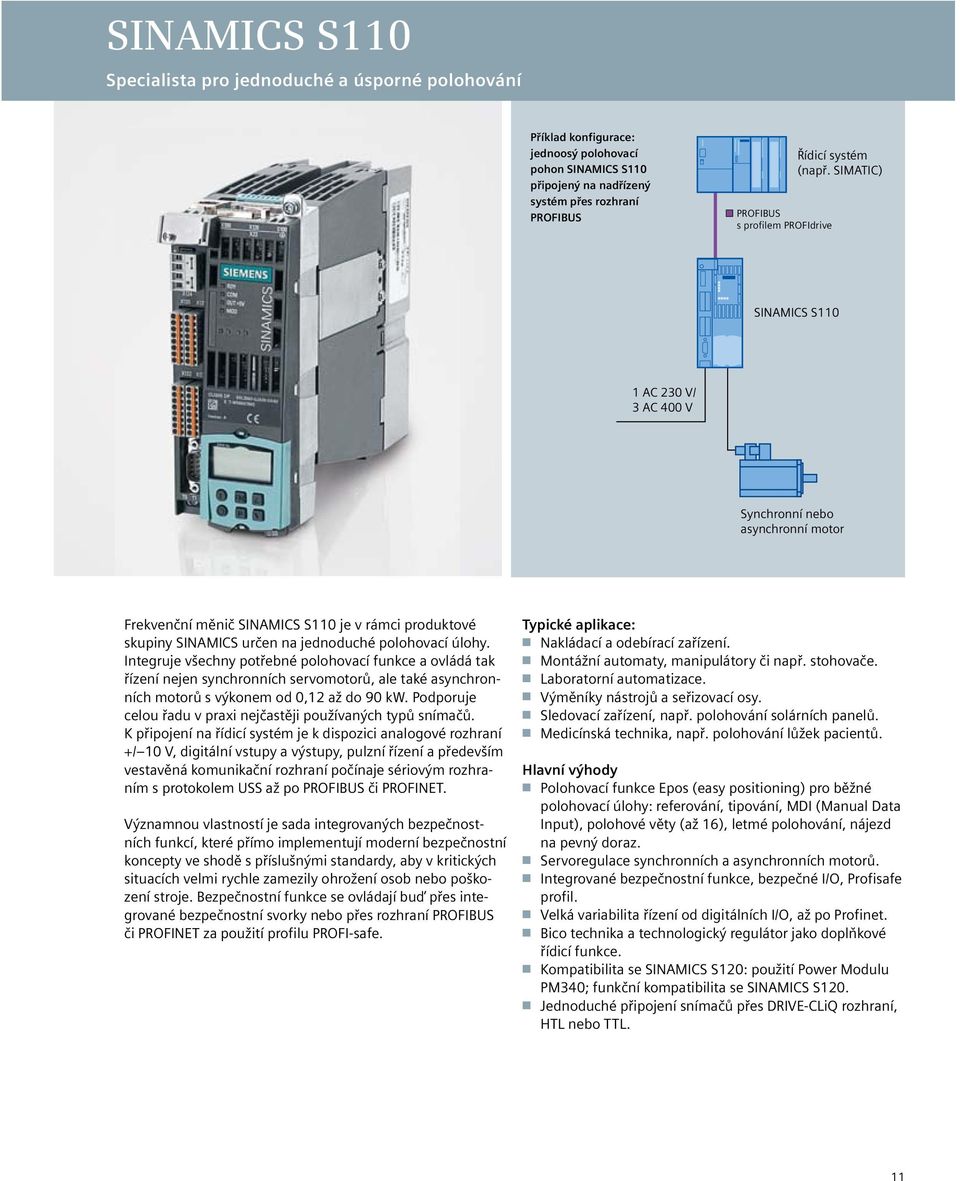

11 SINAMICS S110 Specialista pro jednoduché a úsporné polohování Příklad konfigurace: jednoosý polohovací pohon SINAMICS S110 připojený na nadřízený systém přes rozhraní PROFIBUS PROFIBUS s profilem PROFIdrive Řídicí systém (např. SIMATIC) SINAMICS S110 1 AC 230 V/ 3 AC 400 V Synchronní nebo asynchronní motor Frekvenční měnič SINAMICS S110 je v rámci produktové skupiny SINAMICS určen na jednoduché polohovací úlohy. Integruje všechny potřebné polohovací funkce a ovládá tak řízení nejen synchronních servomotorů, ale také asynchronních motorů s výkonem od 0,12 až do 90 kw. Podporuje celou řadu v praxi nejčastěji používaných typů snímačů. K připojení na řídicí systém je k dispozici analogové rozhraní +/ 10 V, digitální vstupy a výstupy, pulzní řízení a především vestavěná komunikační rozhraní počínaje sériovým rozhraním s protokolem USS až po PROFIBUS či PROFINET. Významnou vlastností je sada integrovaných bezpečnostních funkcí, které přímo implementují moderní bezpečnostní koncepty ve shodě s příslušnými standardy, aby v kritických situacích velmi rychle zamezily ohrožení osob nebo poškození stroje. Bezpečnostní funkce se ovládají buď přes integrované bezpečnostní svorky nebo přes rozhraní PROFIBUS či PROFINET za použití profilu PROFI-safe. Typické aplikace: n Nakládací a odebírací zařízení. n Montážní automaty, manipulátory či např. stohovače. n Laboratorní automatizace. n Výměníky nástrojů a seřizovací osy. n Sledovací zařízení, např. polohování solárních panelů. n Medicínská technika, např. polohování lůžek pacientů. Hlavní výhody n Polohovací funkce Epos (easy positioning) pro běžné polohovací úlohy: referování, tipování, MDI (Manual Data Input), polohové věty (až 16), letmé polohování, nájezd na pevný doraz. n Servoregulace synchronních a asynchronních motorů. n Integrované bezpečnostní funkce, bezpečné I/O, Profisafe profil. n Velká variabilita řízení od digitálních I/O, až po Profinet. n Bico technika a technologický regulátor jako doplňkové řídicí funkce. n Kompatibilita se SINAMICS S120: použití Power Modulu PM340; funkční kompatibilita se SINAMICS S120. n Jednoduché připojení snímačů přes DRIVE-CLiQ rozhraní, HTL nebo TTL. 11

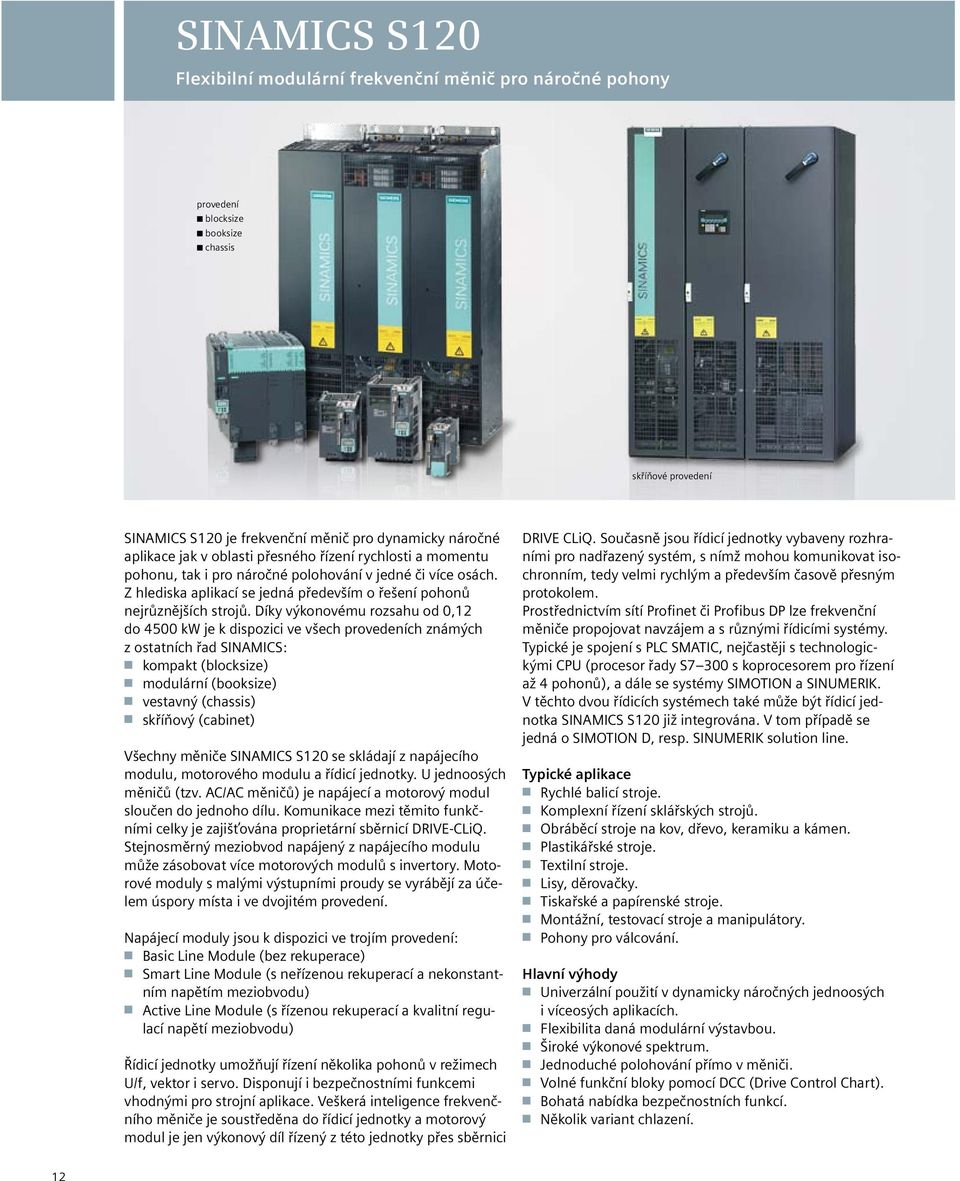

12 SINAMICS S120 Flexibilní modulární frekvenční měnič pro náročné pohony provedení n blocksize n booksize n chassis skříňové provedení SINAMICS S120 je frekvenční měnič pro dynamicky náročné aplikace jak v oblasti přesného řízení rychlosti a momentu pohonu, tak i pro náročné polohování v jedné či více osách. Z hlediska aplikací se jedná především o řešení pohonů nejrůznějších strojů. Díky výkonovému rozsahu od 0,12 do 4500 kw je k dispozici ve všech provedeních známých z ostatních řad SINAMICS: n kompakt (blocksize) n modulární (booksize) n vestavný (chassis) n skříňový (cabinet) Všechny měniče SINAMICS S120 se skládají z napájecího modulu, motorového modulu a řídicí jednotky. U jednoosých měničů (tzv. AC/AC měničů) je napájecí a motorový modul sloučen do jednoho dílu. Komunikace mezi těmito funkčními celky je zajišťována proprietární sběrnicí DRIVE-CLiQ. Stejnosměrný meziobvod napájený z napájecího modulu může zásobovat více motorových modulů s invertory. Motorové moduly s malými výstupními proudy se vyrábějí za účelem úspory místa i ve dvojitém provedení. Napájecí moduly jsou k dispozici ve trojím provedení: n Basic Line Module (bez rekuperace) n Smart Line Module (s neřízenou rekuperací a nekonstantním napětím meziobvodu) n Active Line Module (s řízenou rekuperací a kvalitní regulací napětí meziobvodu) Řídicí jednotky umožňují řízení několika pohonů v režimech U/f, vektor i servo. Disponují i bezpečnostními funkcemi vhodnými pro strojní aplikace. Veškerá inteligence frekvenčního měniče je soustředěna do řídicí jednotky a motorový modul je jen výkonový díl řízený z této jednotky přes sběrnici DRIVE CLiQ. Současně jsou řídicí jednotky vybaveny rozhraními pro nadřazený systém, s nímž mohou komunikovat isochronním, tedy velmi rychlým a především časově přesným protokolem. Prostřednictvím sítí Profinet či Profibus DP lze frekvenční měniče propojovat navzájem a s různými řídicími systémy. Typické je spojení s PLC SMATIC, nejčastěji s technologickými CPU (procesor řady S7 300 s koprocesorem pro řízení až 4 pohonů), a dále se systémy SIMOTION a SINUMERIK. V těchto dvou řídicích systémech také může být řídicí jednotka SINAMICS S120 již integrována. V tom případě se jedná o SIMOTION D, resp. SINUMERIK solution line. Typické aplikace n Rychlé balicí stroje. n Komplexní řízení sklářských strojů. n Obráběcí stroje na kov, dřevo, keramiku a kámen. n Plastikářské stroje. n Textilní stroje. n Lisy, děrovačky. n Tiskařské a papírenské stroje. n Montážní, testovací stroje a manipulátory. n Pohony pro válcování. Hlavní výhody n Univerzální použití v dynamicky náročných jednoosých i víceosých aplikacích. n Flexibilita daná modulární výstavbou. n Široké výkonové spektrum. n Jednoduché polohování přímo v měniči. n Volné funkční bloky pomocí DCC (Drive Control Chart). n Bohatá nabídka bezpečnostních funkcí. n Několik variant chlazení. 12

13 Konfigurace měniče SINAMICS S120 s řídicím systémem SIMOTIN/SIMATIC uvádění do provozu STARTER SIMOTION P SIMATIC HMI SIMOTION C SIMATIC S7 řídicí jednotka napájecí modul dvojitý motorový modul jednoduchý motorový modul snímačový modul PROFINET 24 V DC SINAMICS S120 PROFIBUS DRIVE-CLiQ f AC SIMOTION D Synchronní motory s rozhraním DRIVE-CLiQ externí měřicí systém asynchronní motor bez rozhraní DRIVE-CLiQ DCC Drive Control Chart SINAMICS S120 AC/AC Pro jednoosé náročné aplikace byl speciálně vyvinut frekvenční měnič, který se skládá z výkonového modulu a řídicí jednotky CU310. Místo této plnohodnotné řídicí jednotky může být použit i adaptér CUA31 pro napojení výkonového modulu na řídicí jednotku víceosého systému přes DRIVE-CLiQ. V nabídce je tento měnič ve výkonovém rozsahu 0,12 až 250 kw. SINAMICS S120 DC/AC: Pro víceosé aplikace s dynamicky náročnými pohony, koordinací os či s výhodou využití sdílení energie stejnosměrného meziobvodu více pohony je určeno toto provedení složené z napájecího modulu, řídicí jednotky CU320 2 a více motorových modulů. Kromě těchto základních stavebních částí je k dispozici ještě poměrně rozsáhlé příslušenství. Přehled součástí systému SINAMICS S120: Řídicí jednotka provádí výpočty pro řízení výkonové části měniče a komunikuje s okolím. Napájecí moduly usměrňují napětí a proud ze sítě a napájejí stejnosměrný meziobvod. Motorové moduly odebírají energii ze stejnosměrného meziobvodu a převádějí ji na střídavý proud pro asynchronní či synchronní motory. Svorkovnicové I/O moduly rozšiřují počet připojitelných rychlých vstupů a výstupů pro signály z pohonu. Snímačové moduly umožňují připojení zpětné vazby od enkodérů nejrůznějších typů. Komunikační moduly umožňují připojení systému k dalším sběrnicím, například Profinet a CAN. DRIVE CLiQ je uzavřená systémová sběrnice pro propojení všech uvedených součástí měniče SINAMICS S120, resp. všech měničů SINAMICS, u nichž je modularita vyřešena kabelovým propojením. Skříňové měniče SINAMICS S120 Skříňové měniče umožňují dosáhnout celkového výkonu až 1400 kw. Konstrukce skříní je zárukou bezpečné funkčnosti ve fázi stavby, uvádění do provozu i vlastního provozu měničů. Toho je dosaženo mimo jiné s použitím simulátoru vnitřního rozložení prvků ve skříni, respektováním zónového konceptu EMC, možnosti snadného servisu a zohledněním dalších aspektů optimálního konstrukčního řešení. Automatická konfigurace a identifikace DRIVE CLiQ kromě vlastního propojení komponentů přináší i další výhody ve spojení se servomotory Siemens. Umožňuje přesnou identifikaci motoru včetně jeho sériového čísla, náhradního schématu a použitého enkodéru. Toho lze využít ve strojních aplikacích k povolení různého způsobu údržby. Měnič může buď vyžadovat jedině původní motor, nebo jakýkoli motor shodného typu, případně i motor s podobnými parametry. Obecně všechny prvky propojené přes DRIVE CLiQ se identifikují svým elektronickým štítkem a řídicí jednotka díky tomu může provést automatickou konfiguraci daného pohonu. Drive Control Charts V měničích SINAMICS S120 lze vytvářet vlastní uživatelské aplikace pomocí programu DCC Drive Control Chart. Lze vkládat logické, aritmetické, regulační i speciální technologické bloky. Součástí DCC je mimo jiné i sada funkcí pro řešení navíječky přímo v měničích. DCC je vhodné jak k naprogramování rychlých regulačních algoritmů přímo v měničích u rozsáhlých technologických celků, tak i k realizaci jednoduché logiky u malých strojů, kde potom není nutno použít žádný nadřazený řídicí systém. 13

14 SIMOTION, SINUMERIK solution line Řídicí systémy pro aplikace Motion Control SIMOTION D SIMOTION P SINUMERIK sl SIMOTION C Kromě tradičních řídicích systémů společnosti Siemens (univerzální PLC SMATIC a numerické řízení SINUMERIK) je již několik let na trhu i generačně nejmladší systém SIMOTION určený pro Motion Control (MC) aplikace. Stejně jako SINUMERIK solution line je i SIMOTION typicky navázán na aplikace s měniči SINAMICS S120, proto je mu věnována část prospektu SINAMICS. SIMOTION Tento řídicí systém v sobě v principu vždy sdružuje následující: n PLC funkce dle normy IEC n MC funkce (polohování, synchronizace, vačkové operace, podpora kinematických modelů pro manipulátory apod.) n technologické funkce (např. adaptivní regulace tlaku, teploty apod.) Řídicí systém SIMOTION je programován z inženýrského nástroje SIMOTION SCOUT v jazycích LAD/FDB, STL (strukturovaný text), či MCC (grafický programovací jazyk podobný vývojovým diagramům). Komfort programování zvyšuje integrace dalšího grafického programovacího jazyka Drive Control Chart (DCC) a technologické knihovnu Top-loading určené právě k využití na manipulátorech, kde se programátor zabývá jen trajektorií výsledného pohybu a SIMOTION automaticky dopočítává pohyby jednotlivých pohonů. Tím se řešení s řídicím systémem SIMOTION stávají vhodnou alternativou k řešením s průmyslovými roboty. SIMOTION je systém pracující v režimu multitasking, což znamená, že současně v něm běží obvyklé cyklické programy a takzvané Motion Tasks, což jsou acyklické programy vhodné především pro programování sekvencí. Pro účely programování je SIMOTION standardně vybaven rozhraním Ethernet, na němž poskytuje nadstandardní podporu TCP/IP komunikace s jinými zařízeními. Podporována je vzdálená správa, a to nejen pro programátory disponující vývojovým prostředím SIMOTION SCOUT, ale i pro uživatele přes webové rozhraní, kde programátor může vzdálené obsluze zpřístupnit data do různé hloubky podrobností. SIMOTION je nabízen ve třech stavebních provedeních: n SIMOTION C (Controller) stavební forma podobná řídicím systémům SIMATIC S7 300 vhodná pro aplikace s větším počtem centrálních vstupů/výstupů, na něž se použijí běžné karty systému SIMATIC S n SIMOTION P (PC) průmyslové panelové PC s rozhraním pro frekvenční měniče přes isochronní Profibus DP. n SIMOTION D (Drive) stavební provedení řídicí jednotky frekvenčního měniče SINAMICS S120 ve velikosti tzv. booksize, případně blocksize. SINUMERIK solution line (sl) Pro účely numerického řízení se po dlouholeté úspěšné éře aplikací s řídicím systémem SINUMERIK a pohony SIMODRIVE dostává do popředí řešení složené z řídicího systému SINUME- RIK sl a pohony SINAMICS S120. Provedení je podobné jako u SIMOTION D, tedy řídicí systém a řídicí jednotka měničů v jednom modulu. Doménou nasazení a odlišností od řídicího systému SIMOTION je především prostorová interpolace s interakcí několika řízených os, zadávání technologického programu v G-kódech, převod z CAD výkresů a spolupráce se standardizovanými HMI obrazovkami pro obsluhu obráběcích strojů. Typické aplikace: n Kovoobrábění, dřevoobrábění, případně obrábění skla či keramiky typická oblast pro SINUMERIK sl. n Balicí, textilní, plastikářské, tvářecí, tiskařské a nejrůznější jednoúčelové stroje typická oblast pro SIMOTION. 14

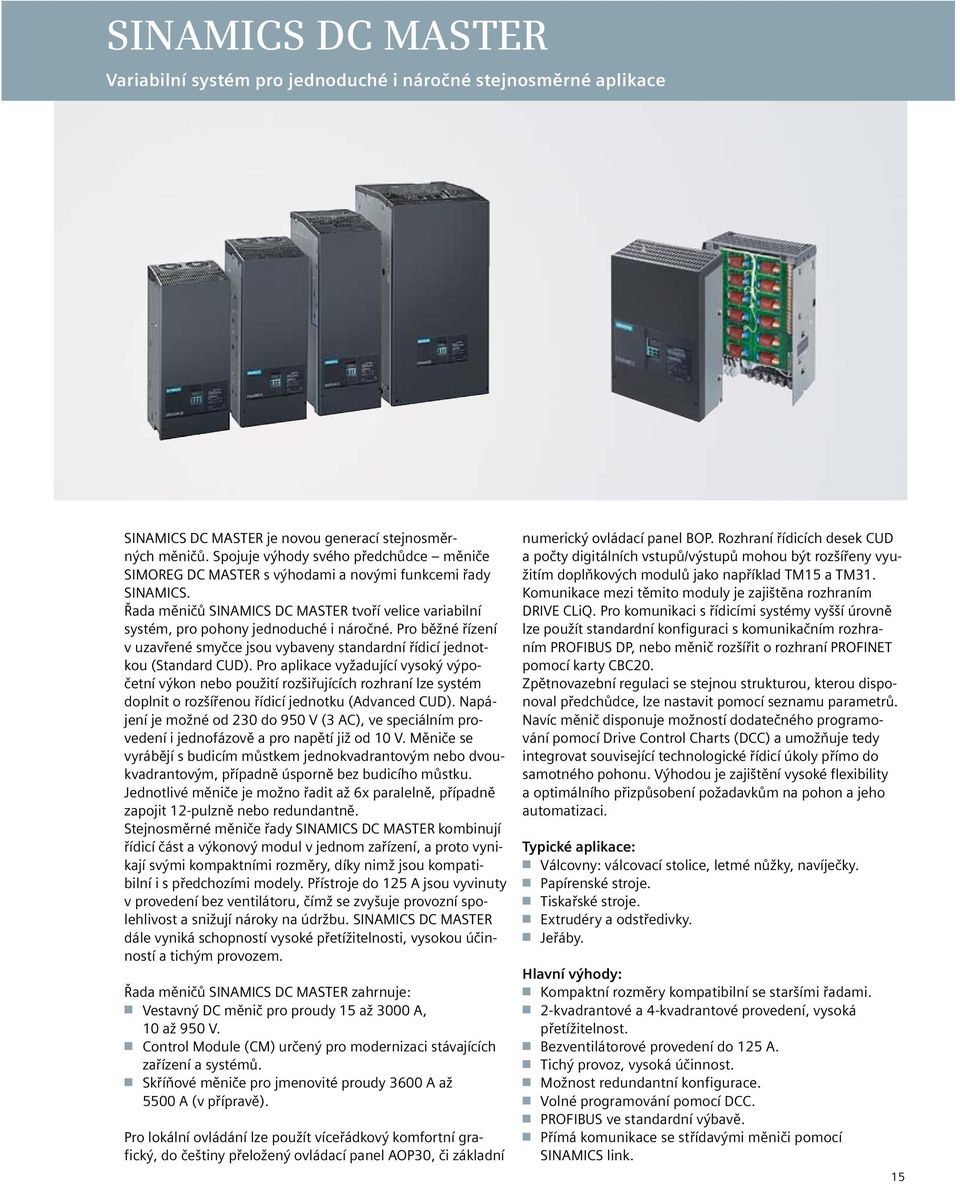

15 SINAMICS DC MASTER Variabilní systém pro jednoduché i náročné stejnosměrné aplikace SINAMICS DC MASTER je novou generací stejnosměrných měničů. Spojuje výhody svého předchůdce měniče SIMOREG DC MASTER s výhodami a novými funkcemi řady SINAMICS. Řada měničů SINAMICS DC MASTER tvoří velice variabilní systém, pro pohony jednoduché i náročné. Pro běžné řízení v uzavřené smyčce jsou vybaveny standardní řídicí jednotkou (Standard CUD). Pro aplikace vyžadující vysoký výpočetní výkon nebo použití rozšiřujících rozhraní lze systém doplnit o rozšířenou řídicí jednotku (Advanced CUD). Napájení je možné od 230 do 950 V (3 AC), ve speciálním provedení i jednofázově a pro napětí již od 10 V. Měniče se vyrábějí s budicím můstkem jednokvadrantovým nebo dvoukvadrantovým, případně úsporně bez budicího můstku. Jednotlivé měniče je možno řadit až 6x paralelně, případně zapojit 12-pulzně nebo redundantně. Stejnosměrné měniče řady SINAMICS DC MASTER kombinují řídicí část a výkonový modul v jednom zařízení, a proto vynikají svými kompaktními rozměry, díky nimž jsou kompatibilní i s předchozími modely. Přístroje do 125 A jsou vyvinuty v provedení bez ventilátoru, čímž se zvyšuje provozní spolehlivost a snižují nároky na údržbu. SINAMICS DC MASTER dále vyniká schopností vysoké přetížitelnosti, vysokou účinností a tichým provozem. Řada měničů SINAMICS DC MASTER zahrnuje: n Vestavný DC měnič pro proudy 15 až 3000 A, 10 až 950 V. n Control Module (CM) určený pro modernizaci stávajících zařízení a systémů. n Skříňové měniče pro jmenovité proudy 3600 A až 5500 A (v přípravě). Pro lokální ovládání lze použít víceřádkový komfortní grafický, do češtiny přeložený ovládací panel AOP30, či základní numerický ovládací panel BOP. Rozhraní řídicích desek CUD a počty digitálních vstupů/výstupů mohou být rozšířeny využitím doplňkových modulů jako například TM15 a TM31. Komunikace mezi těmito moduly je zajištěna rozhraním DRIVE CLiQ. Pro komunikaci s řídicími systémy vyšší úrovně lze použít standardní konfiguraci s komunikačním rozhraním PROFIBUS DP, nebo měnič rozšířit o rozhraní PROFINET pomocí karty CBC20. Zpětnovazební regulaci se stejnou strukturou, kterou disponoval předchůdce, lze nastavit pomocí seznamu parametrů. Navíc měnič disponuje možností dodatečného programování pomocí Drive Control Charts (DCC) a umožňuje tedy integrovat související technologické řídicí úkoly přímo do samotného pohonu. Výhodou je zajištění vysoké flexibility a optimálního přizpůsobení požadavkům na pohon a jeho automatizaci. Typické aplikace: n Válcovny: válcovací stolice, letmé nůžky, navíječky. n Papírenské stroje. n Tiskařské stroje. n Extrudéry a odstředivky. n Jeřáby. Hlavní výhody: n Kompaktní rozměry kompatibilní se staršími řadami. n 2-kvadrantové a 4-kvadrantové provedení, vysoká přetížitelnost. n Bezventilátorové provedení do 125 A. n Tichý provoz, vysoká účinnost. n Možnost redundantní konfigurace. n Volné programování pomocí DCC. n PROFIBUS ve standardní výbavě. n Přímá komunikace se střídavými měniči pomocí SINAMICS link. 15

16 Safety Integrated Bezpečnostní funkce integrované v měničích v STO 1 bezpečnostní relé brzdy P24 klidová brzda motoru 3 G_D211_XX_00210 diagnostika brzdy M B- M SBC t v SS1 STO 2 v SLS 4 t t t t Motivace k použití Safety Integrated Použitím integrovaných funkcí měničů SINAMICS lze účinně realizovat ochranu osob a zařízení. Bezpečnostní funkce v pohonech lze aktivovat přes bezpečné digitální vstupy nebo přes PROFIBUS či PROFINET s profilem Profisafe. Bezpečnostní opatření jsou navíc cílená, mají vliv na přesně vymezený úsek stroje a obsluha stroje je nepociťuje tolik rušivě, čímž se významně redukuje motivace pro záměrné obcházení bezpečnostních funkcí. Safety Integrated v pohonech SINAMICS Měniče řady SINAMICS jsou vybaveny četnými bezpečnostními funkcemi, které splňují požadavky na bezpečnost dle: n Kategorie 3 dle EN resp. EN ISO n Safety Integrity Level (SIL) 2 dle EN n Performance Level (PL) d dle EN ISO Uvedené vlastnosti měničů byly certifikovány nezávislými institucemi. Odpovídající atesty a prohlášení výrobce jsou k dispozici na stránkách technické podpory. Bezpečnostní funkce lze použít i pro motory bez enkodéru, čímž se výrazně rozšiřuje oblast jejich využití. Safe Torque Off (STO) Bezpečné odpojení momentu 1 Popis funkce: Tato funkce zajistí měnič proti neočekávanému spuštění dle EN , oddíl 5.4. Funkce STO blokuje řídící pulsy k výkonové jednotce a zajistí tak odpojení motoru od napájení (to odpovídá stavu STOP Kategorie 0 dle EN ). Pohon je tedy ve stavu bez momentu na hřídeli motoru. Tento stav je dále v měniči interně kontrolován. Použití a zákaznické výhody: Funkce STO způsobí okamžité odpojení motoru od měniče, tzv. volný doběh motoru. Funkce STO se používá v případech, kde zátěž je takového charakteru, že pohon se zastaví okamžitě nebo v krátkém čase působením tření nebo momentu na hřídeli motoru a tato prodleva nemá vliv na bezpečnost pohonu. Safe Stop 1 (SS1) Bezpečné zastavení kategorie 1 2 Popis funkce: Funkce SS1 bezpečně zastaví pohon dle EN , STOP Kategorie 1. Aktivací funkce SS1 začne měnič automaticky brzdit po nastavené a monitorované doběhové rampě a poté aktivuje funkci STO a SBC (bezpečné řízení brzdy motoru, je-li aktivováno). Použití a zákaznické výhody: Funkce SS1 eliminuje náročné požadavky na externí sledování průběhu zastavení pohonu. Navíc v případě častého požadavku na bezpečné brzdění lze s výhodou použít uvedené mechanismy, a tak snížit náklady na údržbu a redukovat mechanické stresy pohonu. Díky aktivnímu brzdění měničem není nutné nasazovat opotřebitelné mechanické brzdy. Funkce SS1 je navržena pro použití v aplikacích, kde je požadováno kontrolované zastavení. Typickým příkladem jsou centrifugy nebo dopravníky. Safe Brake Control (SBC) bezpečné řízení brzdy motoru 3 Popis funkce: Funkce SBC se používá pro bezpečné sepnutí motorové brzdy v nulových otáčkách motoru. Obvod řízení brzdy je navržen dle požadavků na bezpečné sepnutí, tedy dvoukanálově. Funkce SBC může být aktivována v případě, kdy je aktivní funkce STO. Funkce SBC nedetekuje mechanické chyby systému brzdy jako je například porušené obložení brzdy. U měničů SINAMICS S120 v provedení Booksize jsou již integrovány svorky pro brzdu, v ostatních případech se používá přídavné bezpečnostní relé (Safe Brake Relay). Použití a zákaznické výhody: Funkci SBC lze kombinovat s funkcemi STO a SS1. Funkce SBC poskytuje dodatečný komfort při bezpečném řízení motorové brzdy. Protože nabízené bezpečnostní relé neobsahuje mechanické spínače, není omezen počet sepnutí. Nejčastější použití je např. na svislých osách, kvůli zabránění propadnutí osy. Safely Limited Speed (SLS) Bezpečná snížená rychlost 4 Popis funkce: Funkce SLS sleduje otáčky motoru řízeného měničem a podle nastaveného módu buď sníží otáčky motoru na bezpečnou hodnotu, nebo sleduje, zda nebyly bezpečné otáčky překročeny. V případě nedodržení bezpečných podmínek provozu (např. měnič nesleduje nastavenou rampu nebo překročí maximální povolené otáčky), je spuštěn 16

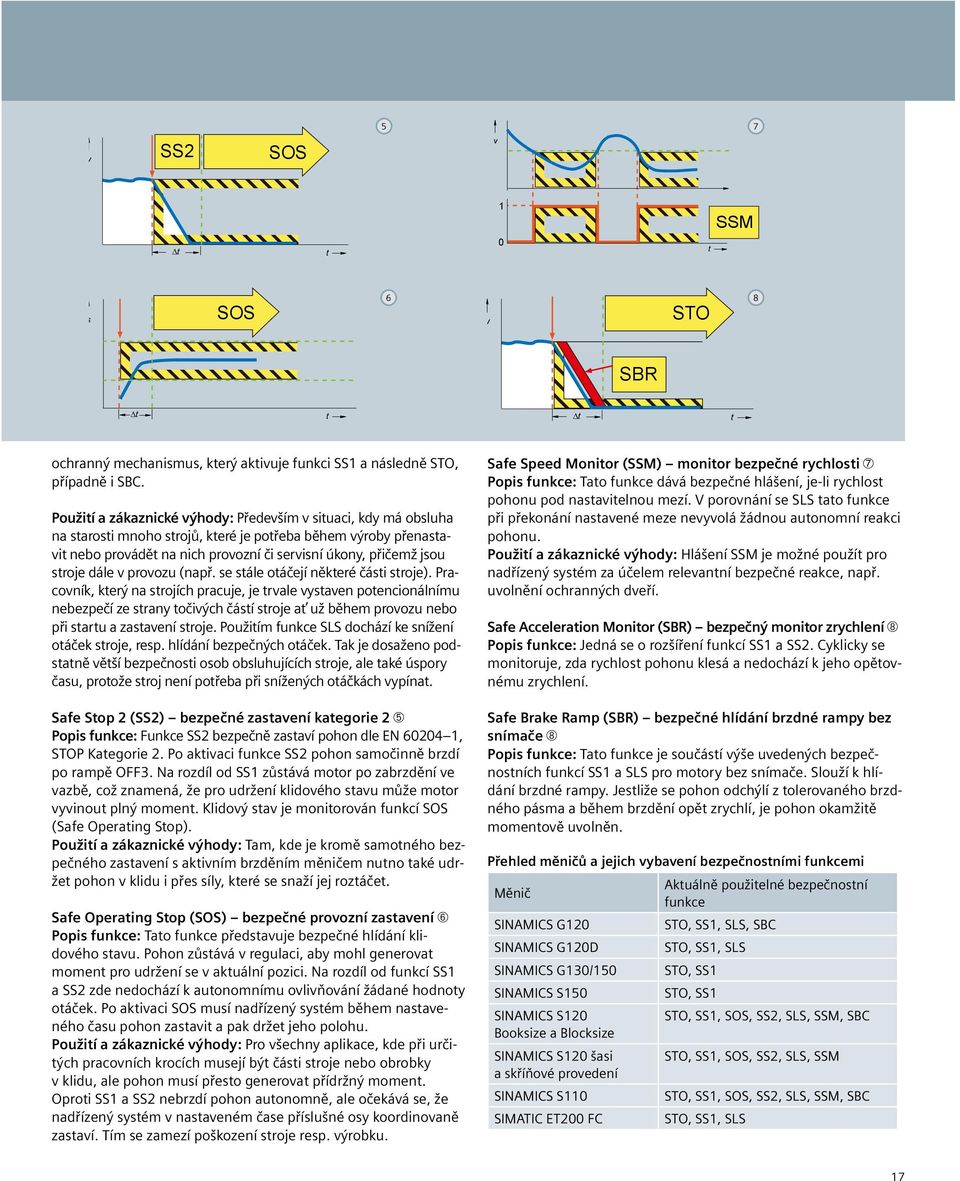

17 5 7 v SS2 SOS v t t 1 0 t SSM s SOS 6 v STO 8 SBR t t t t ochranný mechanismus, který aktivuje funkci SS1 a následně STO, případně i SBC. Použití a zákaznické výhody: Především v situaci, kdy má obsluha na starosti mnoho strojů, které je potřeba během výroby přenastavit nebo provádět na nich provozní či servisní úkony, přičemž jsou stroje dále v provozu (např. se stále otáčejí některé části stroje). Pracovník, který na strojích pracuje, je trvale vystaven potencionálnímu nebezpečí ze strany točivých částí stroje ať už během provozu nebo při startu a zastavení stroje. Použitím funkce SLS dochází ke snížení otáček stroje, resp. hlídání bezpečných otáček. Tak je dosaženo podstatně větší bezpečnosti osob obsluhujících stroje, ale také úspory času, protože stroj není potřeba při snížených otáčkách vypínat. Safe Stop 2 (SS2) bezpečné zastavení kategorie 2 5 Popis funkce: Funkce SS2 bezpečně zastaví pohon dle EN , STOP Kategorie 2. Po aktivaci funkce SS2 pohon samočinně brzdí po rampě OFF3. Na rozdíl od SS1 zůstává motor po zabrzdění ve vazbě, což znamená, že pro udržení klidového stavu může motor vyvinout plný moment. Klidový stav je monitorován funkcí SOS (Safe Operating Stop). Použití a zákaznické výhody: Tam, kde je kromě samotného bezpečného zastavení s aktivním brzděním měničem nutno také udržet pohon v klidu i přes síly, které se snaží jej roztáčet. Safe Operating Stop (SOS) bezpečné provozní zastavení 6 Popis funkce: Tato funkce představuje bezpečné hlídání klidového stavu. Pohon zůstává v regulaci, aby mohl generovat moment pro udržení se v aktuální pozici. Na rozdíl od funkcí SS1 a SS2 zde nedochází k autonomnímu ovlivňování žádané hodnoty otáček. Po aktivaci SOS musí nadřízený systém během nastaveného času pohon zastavit a pak držet jeho polohu. Použití a zákaznické výhody: Pro všechny aplikace, kde při určitých pracovních krocích musejí být části stroje nebo obrobky v klidu, ale pohon musí přesto generovat přídržný moment. Oproti SS1 a SS2 nebrzdí pohon autonomně, ale očekává se, že nadřízený systém v nastaveném čase příslušné osy koordinovaně zastaví. Tím se zamezí poškození stroje resp. výrobku. Safe Speed Monitor (SSM) monitor bezpečné rychlosti 7 Popis funkce: Tato funkce dává bezpečné hlášení, je-li rychlost pohonu pod nastavitelnou mezí. V porovnání se SLS tato funkce při překonání nastavené meze nevyvolá žádnou autonomní reakci pohonu. Použití a zákaznické výhody: Hlášení SSM je možné použít pro nadřízený systém za účelem relevantní bezpečné reakce, např. uvolnění ochranných dveří. Safe Acceleration Monitor (SBR) bezpečný monitor zrychlení 8 Popis funkce: Jedná se o rozšíření funkcí SS1 a SS2. Cyklicky se monitoruje, zda rychlost pohonu klesá a nedochází k jeho opětovnému zrychlení. Safe Brake Ramp (SBR) bezpečné hlídání brzdné rampy bez snímače 8 Popis funkce: Tato funkce je součástí výše uvedených bezpečnostních funkcí SS1 a SLS pro motory bez snímače. Slouží k hlídání brzdné rampy. Jestliže se pohon odchýlí z tolerovaného brzdného pásma a během brzdění opět zrychlí, je pohon okamžitě momentově uvolněn. Přehled měničů a jejich vybavení bezpečnostními funkcemi Měnič Aktuálně použitelné bezpečnostní funkce SINAMICS G120 STO, SS1, SLS, SBC SINAMICS G120D STO, SS1, SLS SINAMICS G130/150 STO, SS1 SINAMICS S150 STO, SS1 SINAMICS S120 STO, SS1, SOS, SS2, SLS, SSM, SBC Booksize a Blocksize SINAMICS S120 šasi STO, SS1, SOS, SS2, SLS, SSM a skříňové provedení SINAMICS S110 STO, SS1, SOS, SS2, SLS, SSM, SBC SIMATIC ET200 FC STO, SS1, SLS 17

18 Zkušební sestavy aneb jak začít Pracovníci společnosti Siemens, s. r. o. mají zájem o popularizaci celé produktové skupiny SINAMICS mezi partnerskými firmami, systémovými integrátory, výrobci strojů a zařízení (OEM) i koncovými zákazníky. K tomu je potřeba nejen technické poradenství prostřednictvím linky technické pomoci (viz kontakty na zadní straně obálky), ale také možnost si přístroje a jejich zapojení prakticky vyzkoušet na reálných modelech. K tomu slouží několik typizovaných zkušebních sestav, jež si zákazníci mohou vyzkoušet buď v brněnské, či jiných kancelářích společnosti Siemens, s. r. o., nebo lze tyto sestavy zapůjčit na určitou dobu do důvěryhodných rukou. Kromě níže uvedených sestav existují i jejich modifikace či jiné jednoúčelové sestavy, které lze na dotaz představit. Samozřejmě dle zájmu zákazníků lze dodavatele inspirovat i k pořízení dalších zajímavých sestav. Jednoosý simulační systém (SINAMICS S110/S120/SIMOTION D410) Základ simulační sestavy určené k okamžitému použití tvoří Power Modul PM340 propojitelný alternativně s klasickým asynchronním motorem typu 1LA7 vybaveným HTL snímačem, anebo se synchronním servomotorem 1FK7 vybaveným absolutním snímačem s komunikací přes DRIVE-CLiQ. K tomuto základu lze alternativně jako řídicí jednotky připojit: n CU310 a vytvořit tak jednoosý (AC/AC) frekvenční měnič SINAMICS S120. n CU305 a vytvořit tak jednoosý servoměnič SINAMICS S110. n Jednotku SIMOTION D410 a vytvořit tak jednoosý měnič i s řídicím systémem s jednou reálnou osou a případnými dalšími závislými osami. SINAMICS S120/SIMOTION D Původní český zkušební kufr vymyšlený a sestavený na základě dlouholeté zkušenosti odborníků společnosti Siemens, s. r. o. Vyniká univerzálním použitím a variabilitou a praxe jej ověřila u mnoha zákazníků, jež si tuto sestavu koupili do svých firem. Skládá se kromě doplňkových přístrojů zejména z: n napáječe typu Smart Line Module n dvojitého motorového modulu n dvou servomotorů, jednoho s a jednoho bez rozhraní DRIVE CLiQ n řídicí jednotky CU320 a řídicího systému SIMOTION D425 Vše je v mobilním provedení předurčeném k využití v terénu. SINAMICS G110, G110D/M200D I pro nejjednodušší pohony jsou k dispozici zkušební sestavy: n V případě SINAMICS G110 jde o prostou sestavu jednoho z nejmenších výkonů měniče + motoru určenou především k elegantní prezentaci měniče zákazníkům distributorů. n Robustní zkušební kufr, poněkud podobný výše uvedenému, je vybaven dvěma přístroji: SINAMICS G110D a distribuovaným motorovým spouštěčem M200D. Umožňuje testování nové techniky distribuovaných pohonů u zákazníků, včetně možnosti současného použití zkušební sestavy pro sběrnici AS-interface. 18

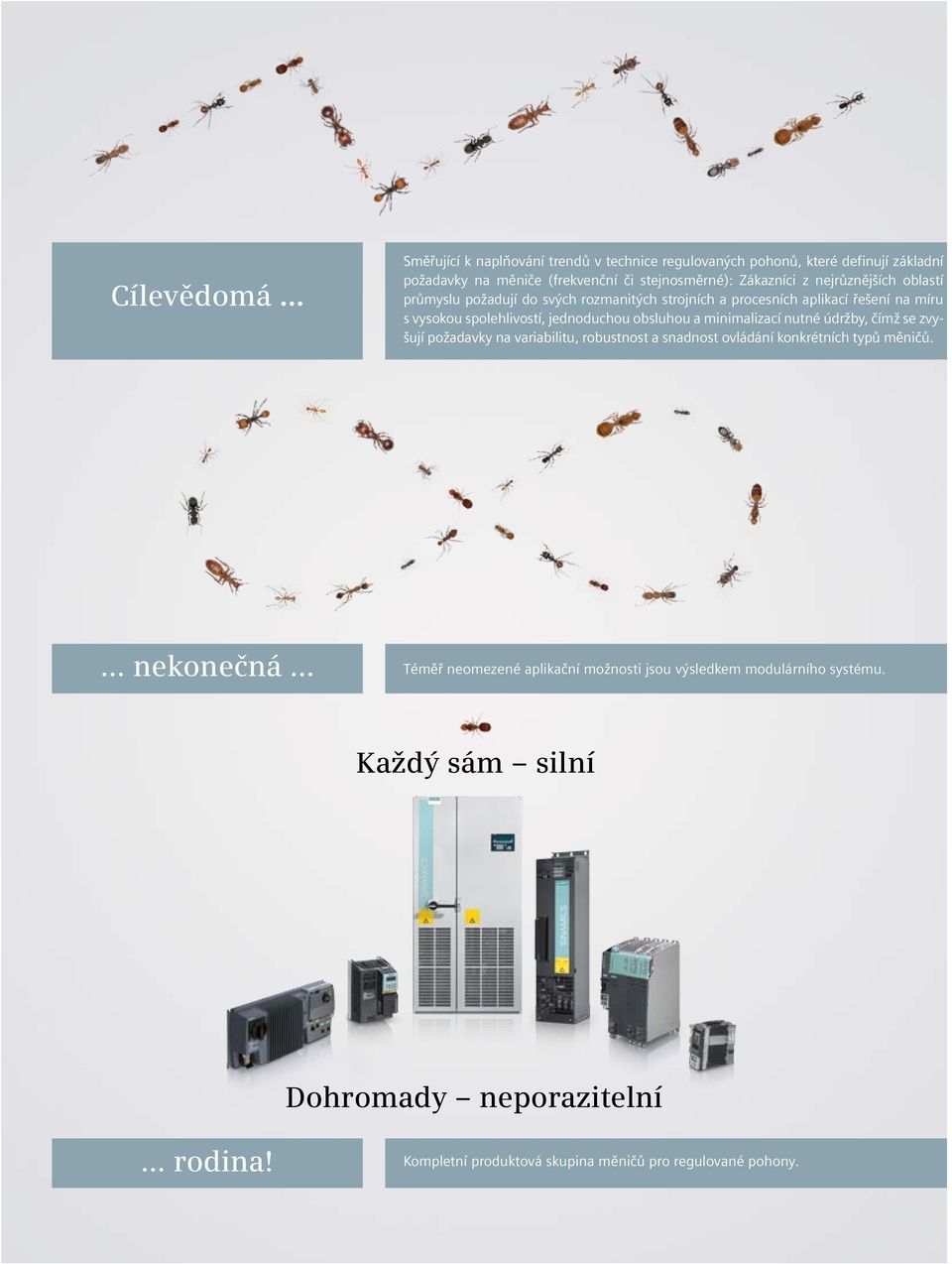

19 Cílevědomá Směřující k naplňování trendů v technice regulovaných pohonů, které definují zá kladní požadavky na měniče (frekvenční či stejnosměrné): Zákazníci z nejrůznějších oblastí průmyslu požadují do svých rozmanitých strojních a procesních aplikací řešení na míru s vysokou spolehlivostí, jednoduchou obsluhou a minimalizací nutné údržby, čímž se zvyšují požadavky na variabilitu, robustnost a snadnost ovládání konkrétních typů měničů. nekonečná Téměř neomezené aplikační možnosti jsou výsledkem modulárního systému. Každý sám silní Dohromady neporazitelní rodina! Kompletní produktová skupina měničů pro regulované pohony.

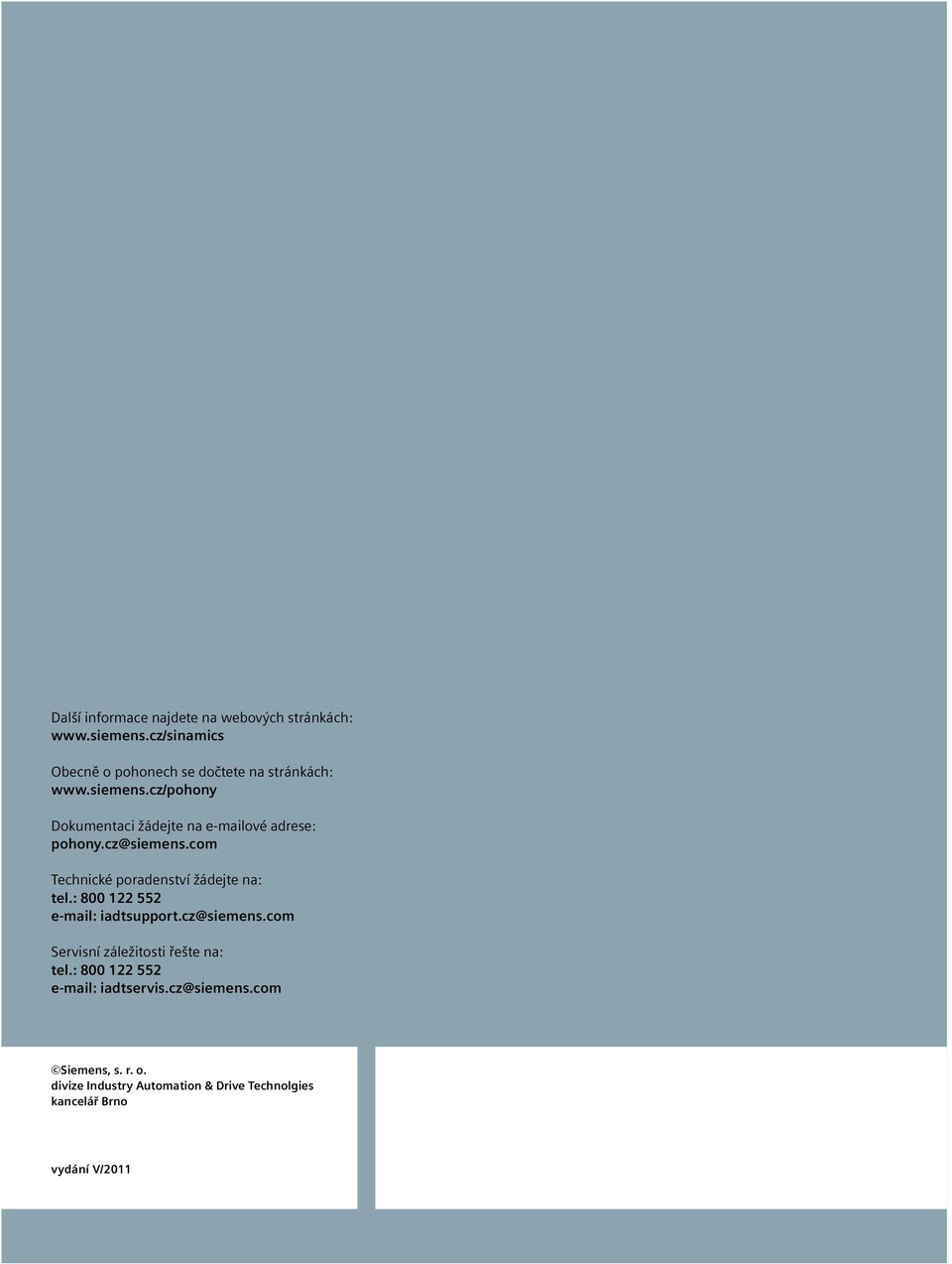

20 Další informace najdete na webových stránkách: Obecně o pohonech se dočtete na stránkách: Dokumentaci žádejte na ové adrese: pohony.cz@siemens.com Technické poradenství žádejte na: tel.: iadtsupport.cz@siemens.com Servisní záležitosti řešte na: tel.: iadtservis.cz@siemens.com Siemens, s. r. o. divize Industry Automation & Drive Technolgies kancelář Brno vydání V/2011
