SYSTÉMY NOUZOVÉHO OSVĚTLENÍ

Transkript

1 SYSTÉMY NOUZOVÉHO OSVĚTLENÍ

2 Legislativa a normy - přehled Zákony a Vyhlášky Zákon č. 133/1985 Sb. o požární ochraně (kromě jiného stanovuje povinnosti na úseku PO, posouzení stavebního díla Státním požárním dozorem v rozsahu PBŘ) Vyhláška č. 246/2001 Sb. o požární prevenci (prováděcí předpis zákona o požární ochraně. Stanovuje mimo jiné podmínky požární bezpečnosti, vybavení PBZ, kontroly, vedení dokumentace, rozsah PBŘ) Vyhláška č. 23/2008 Sb. o tech. podmínkách požární ochrany staveb (harmonizuje požadavky požární bezpečnosti na stavební výrobky s evropskými předpisy. V 14 požadavek na vybavení stavby PBZ dle norem) Vyhláška č. 268/2009 Sb. o tech. požadavcích na stavby (mezi zákl. požadavky je v 8 požární bezpečnost odkaz na Vyhl. 23/2008 Sb. ) Normy PBS (požární kodex) a normy harmonizované ČSN Požární bezpečnost staveb Společná ustanovení ČSN Požární bezpečnost staveb Nevýrobní objekty ČSN Požární bezpečnost staveb Výrobní objekty Navazující projektové, zkušební, hodnotové a předmětné normy, např.: ČSN Kabelové rozvody (trasy s požární integritou) ČSN Elektrické zařízení v kinech (zvláštní požadavky na NO) ČSN EN 1838 Nouzové osvětlení ČSN EN Zvláštní požadavky na nouzová svítidla (výměna akumulátorů v autonomních svítidlech po 4 letech) ČSN EN Systémy nouzového osvětlení (údržby a zkoušky) ČSN EN Centrální napájecí systémy (olověné akumulátory 10 let)

3 Legislativa a normy - požadavky Zákon č. 133/1985 Sb. Zákon o požární ochraně Vyhláška č. 246/2001 Sb. Vyhláška o požární prevenci Vyhláška č. 23/2008 Sb. o technických podmínkách požární ochrany staveb Normy Požární bezpečnosti staveb. Kmenové ČSN a další 73 xxxx Harmonizované ČSN EN 1838, 50171, 50172, Požárně bezpečnostní řešení (PBŘ) Provedení dle harmonizovaných ČSN EN 1838, 50171, Uvedení do provozu Funkční zkouška PBZ Provozovatel má za povinnost (ČSN EN 50171) vést Provozní deník nouzového (součástí Požární dokumentace Vyhl. 246/2001) a provádět tyto pravidelné zkoušky systému NO: Denně musí být kontrolovány ukazatele činnosti centrálního napájení, zda řádně fungují. Měsíčně se musí provést simulace výpadku normálního osvětlení po dobu nezbytně nutnou ke zjištění, že svítidlo je funkční (tzv. krátký test). Ročně se musí provést simulace výpadku normálního osvětlení po celou jmenovitou dobu provozu (tzv. dlouhý test). Kontrola provozuschopnosti PBZ Jednou za 4 roky provést výměnu baterií u autonomních svítidel dle ČSN EN Datum provedení zkoušek a jejích výsledků a veškeré údržby NO musí být zaznamenány v provozním deníku.

4 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ (PBŘ)

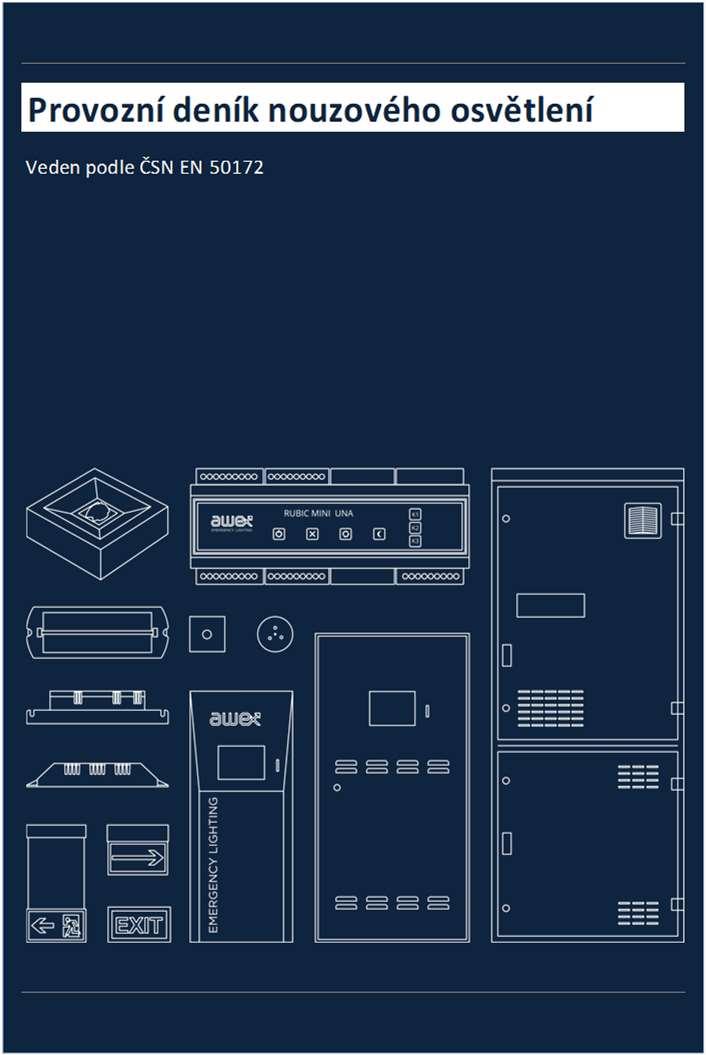

5 DOKUMENTACE NOUZOVÉHO OSVĚTLENÍ

6 ROZDĚLENÍ SYSTÉMŮ NO AUTONOMNÍ CENTRÁLNĚ NAPÁJENÉ VAC 24VDC 230VAC / 216VDC STANDARD MANUÁLNÍ TESTY AUTOTEST AUTOMATICKÉ TESTY CENTRAL BATTERY OKRUHOVÝ DOHLED SYSTÉMOVÉ TESTY MONITORING SYSTEM INDIVIDUÁLNÍ DOHLED SYSTÉMOVÉ TESTY 24V CENTRAL BATTERY INDIVIDUÁLNÍ DOHLED SYSTÉMOVÉ TESTY CENTRAL BATTERY INDIVIDUÁLNÍ DOHLED SYSTÉMOVÉ TESTY

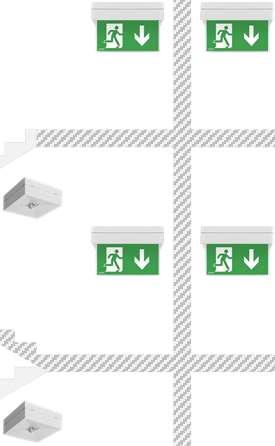

7 INSTALACE SE SVÍTIDLY S AUTOTESTEM - PŘÍKLAD 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC

8 CENTRÁLNÍ MONITOROVACÍ SYSTÉM RUBIC UNA KOMUNIKAČNÍ VEDENÍ 230VAC 230VAC 230VAC 230VAC LAN 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC 230VAC

9 CENTRÁLNÍ BATERIOVÝ SYSTÉM CBS E60 KABEL S POŽÁRNÍ INTEGRITOU LAN

10 SKUPINOVÝ SYSTÉM 24V FZLV E60 KABEL S POŽÁRNÍ INTEGRITOU LAN

11 VÝHODY A NEVÝHODY CENTRÁLNÍ MONITORING CENTRÁLNÍ BATERIE SKUPINOVÉ SYSTÉMY 24V VÝHODY VÝHODY VÝHODY Snadná instalace Nízké náklady na kabeláž Přizpůsobivost při realizaci Svítidla s baterií LiFePO4 Dlouhá životnost baterií 10let Možnost docílit vysokého výkonu Velmi nízké provozní náklady Komunikace po napájecím vedení Dlouhá životnost baterií 10let Velmi nízké provozní náklady Komunikace po napájecím vedení Vyšší bezpečnost každá jednotka je nezávislá Vysoké provozní náklady Vyžaduje komunikační vedení NEVÝHODY Drahá kabeláž požární integrita Rozsah systému je dán návrhem NEVÝHODY Vyžaduje prostor pro umístění každé jednotky NEVÝHODY

12 THE CASE EMERGENCY LIGHTING SYSTEMS Ekonomické porovnání systémů nouzového osvětlení

13 PŘÍKLAD PROJEKTU 400 ks 200 ks

14 MOŽNOSTI ŘEŠENÍ NO AUTOTEST AUTONOMNÍ SVÍTIDLA RUBIC CENTRÁLNÍ MONITORING CBS CENTRÁLNÍ BATERIOVÝ SYSTÉM , , , ,00 BASE +40% +60% 0,00 AUTOTEST RUBIC SYSTEM CBS SYSTEM COST , , ,00

15 VÝMĚNA BATERIÍ NORMY: EN NiMH/NiCd BATERIE VÝMĚNA PO 4 LETECH EN OLOVĚNÉ BATERIE VÝMĚNA PO 10 LETECH CENY BATERIÍ: EUR / KS EUR / KS MONTÁŽNÍ NÁKLADY: EUR / h NiMH 0.5h / KS AGM 4h / SET PO 10 LETECH , , , , , , ,00 0,00 AUTOTEST RUBIC SYSTEM CBS SYSTEM COST , , ,00 2x 600 KS NiMH/NiCd BATERIE 2x 600 KS NiMH/NiCd BATERIE 1x 18 KS SETU OLOVĚNÝCH BATERIÍ

16 REVIZE A PROHLÍDKY NORMY: EN MĚSÍČNÍ TESTY NO (FUNKČNÍ TEST) ROČNÍ TESTY NO (DLOUHÝ TEST BATERIE) NÁKLADY NA MONTÁŽ: EUR / h ROČNÍ NÁKLADY INSTALACE BEZ MONITOROVACÍHO SYSTÉMU: 250h INSTALACE SE SYSTÉMEM: 200h PO 10 LETECH , , , , , , HODIN 200 HODIN 200 HODIN ,00 0,00 AUTOTEST RUBIC SYSTEM CBS SYSTEM COST , , ,00

17 PO 10 LETECH , ,00-40% ÚSPORA: , ,00-60% ÚSPORA: ,00 0,00 AUTOTEST RUBIC SYSTEM CBS SYSTEM TOTAL COST , , ,00-35% ÚSPORA:

18 NEJLEPŠÍ SYSTÉM? KTERÝ SYSTÉM? JE NEJOPTIMÁLNĚJŠÍ A NEJVÝHODNĚJŠÍ

19 3 KROKY K VÝBĚRU NEJVHODNĚJŠÍHO ŘEŠENÍ KROK 1 TYP PROJEKTU KROK 2 POČET SVÍTIDEL KROK 3 MONTÁŽNÍ VÝŠKA

20 1. KROK: TYP PROJEKTU OBYTNÉ BUDOVY MALÉ KANCELÁŘE MALÉ ÚŘADY MALÉ NÁKUPNÍ CENTRA MALÉ NEMOCNICE MALÉ A STŘEDNÍ HOTELY MALÉ A STŘEDNÍ KANCELÁŘE OBCHODNÍ CENTRA VÝŠKOVÉ BUDOVY PRŮMYSLOVÉ OBJEKTY TOVÁRNY NEMOCNICE VELKÉ HOTELY VELKÉ KANCELÁŘSKÉ BUDOVY A ÚŘADY

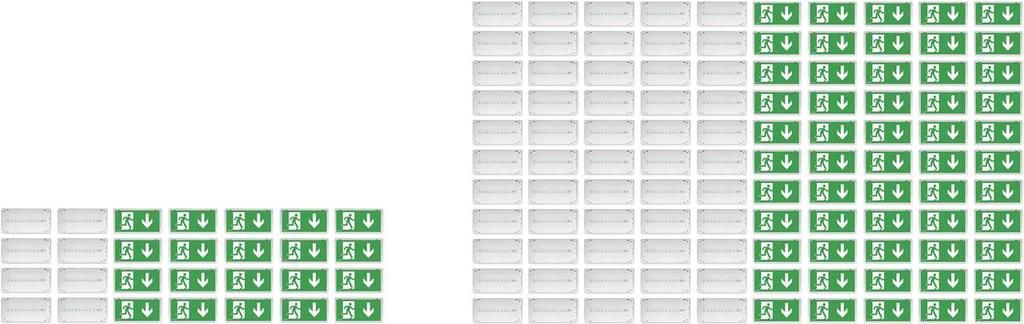

21 2. KROK: POČET SVÍTIDEL < >500

22 3. KROK: MONTÁŽNÍ VÝŠKA > 3,5m < 3,5m

23 Rubic una centralní monitorovací systém

24 SYSTÉMY RUBIC UNA RUBIC UNA VGA RUBIC MINI UNA

25 FUNKCE SYSTÉMU RUBIC TESTY, NASTAVENÍ A OVLÁDÁNÍ: Automatické vykonávání testů Spouštění ručních testů, Plány testů dle individuálních potřeb Záznam testů v interní paměti Stahování výsledků testů na SD kartu Automatické y s výsledky testů autorizovaným osobám Hlášení jakýchkoliv závad, nebo abnormalit Automatická detekce všech svítidel Záměnná polarita komunikační linky Nastavitelný mód pro každé svítidlo Stmívání každého svítidla po 1% krocích Seskupování svítidel až do 16 skupin Blokace nouzového režimu Přepínání módu na základě týdenního kalendáře www aplikace zahrnující vizualizaci Komunikace BMS BACnet LAN 4000 EXIT A-121 A-0143 DOTYKOVÝ PANEL 7 800x480 pixelů rozlišení, dotyková obrazovka s intuitivními ikonami OVLÁDÁNÍ A MONITORING Správa až 4000 LED svítidel Samotná centrální jednotka až 750 / 500 svítidel UNIKÁTNÍ ADRESY SVÍTIDEL Nastavené z výroby není potřeba žádná adresace WWW APLIKACE Konfigurace a dohled pomocí webového prohlížeče není potřeba softwaru ČASOVAČE Nastavitelný časový program pro rozsvěcení svítidel

26 RUBIC UNA TOPOLOGIE SYSTÉMU RS485 max. 1200m www INTERNET ROUTER LAN max. 100m LAN max. 100m LAN max. 100m MP UNA #13 MP UNA #1 RS485 max. 1200m RS485 max. 1200m A 2A3A F A 214C F A 231A F022 RS485 max. 1200m RS485 max. 1200m RS485 max. 1200m A 1F1A A 141C A 131A A 145A A 144A F1D F F C D F D F D F F2C F CC F C F C F C F RUBIC UNA A 121A D F C F023

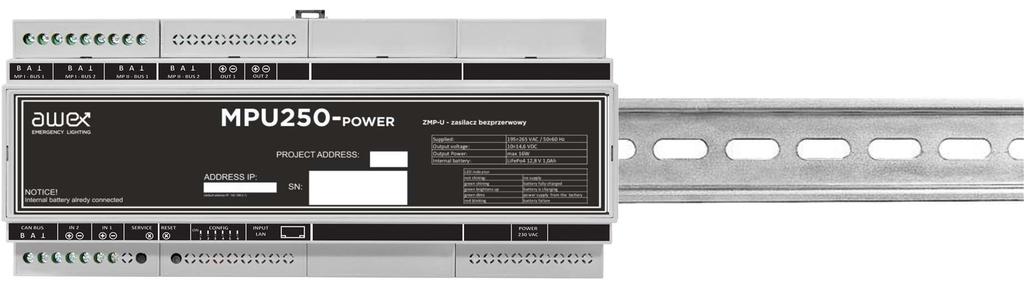

27 SUB MODULY - MPU LAN INTERFACE ROZŠÍŘENÍ SYSTÉMU VESTAVĚNÁ BATERIE INSTALACE NA DIN LIŠTU Komunikace s centrální jednotkou po LAN síti Rozšiřuje systém o 250 svítidel Vestavěná LiFePO4 baterie a napáječ Rychlá a univerzální instalace do rozváděče

28 RUBIC MINI UNA TOPOLOGIE www RS485 max. 1200m A 145A D F C F027 LAN INTERNET ROUTER max. 100m RUBIC MINI UNA RS485 max. 1200m A 121A D F C F023

29 RUBIC UNA - uspořádání OKRUH 1 / BUS 1 NAPÁJENÍ 230 VAC OKRUH 2 / BUS 2 4x VSTUPY OKRUH 3/ BUS 3 4x VÝSTUPY LAN INTERFACE

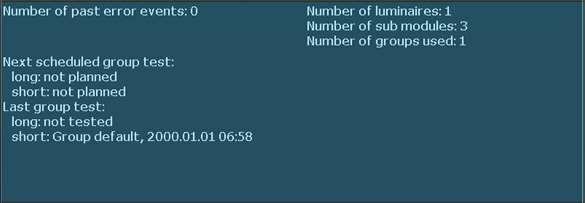

30 CENTRALNÍ JEDNOTKA STAVY SYSTÉMU SYSÉMOVÁ PORUCHA SYSTÉMOVÝ ČAS AKTUÁLNÍ ČAS AKTUÁLNÍ DATUM NOUZOVÝ REŽIM SPÍNACÍ REŽIM SYSTEMOVÁ DATA UDÁLOSTI NASTAVENÍ PLÁNOVANÉ TESTY/ VYKONANÉ AC/DC NAPÁJENÍ KRÁTKÝ/DLOUHÝ TEST STAVY VÝSTUPŮ/VSTUPŮ STAVY VÝSTUPŮ & VSTUPŮ A POPISY FUNKCÍ LAN VSTUP AKTIVNÍ NEAKTIVNÍ

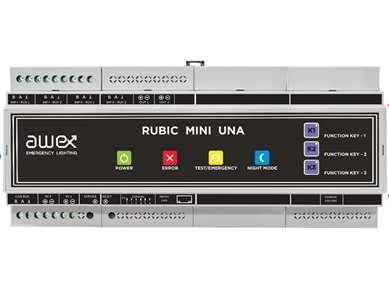

31 RUBIC MINI UNA - USPOŘÁDÁNÍ OKRUH1 / BUS 1 OKRUH 2 / BUS 2 2x VÝSTUPY 4x KONTROLKY STAVU 3x FUNKČNÍ TLAČÍTKA INSTALACE NA DIN LIŠTU 2x VÝSTUPY NAPÁJENÍ 230 VAC LAN INTERFACE

32 WWW APLIKACE SYSTÉMY NOUZOVÉHO OSVĚTLENÍ JAKÝKOLIV WEBOVÝ PROHLÍŽEČ LAN PC / LAPTOP / TABLET / SMART-PHONE

33 PLATFORMA SMART VISIO SYSTÉMY NOUZOVÉHO OSVĚTLENÍ LAN

34 KOMUNIKAČNÍ VEDENÍ SYSTÉMY NOUZOVÉHO OSVĚTLENÍ YTKSYekw 1x2x0.8mm2, U-UTP 4x2x0.5 Cat. 5, F-UTP 4x2x0.5 Cat. 5, U-UTP 4x2x0.5 Cat. 6, F-UTP 4x2x0.5 Cat. 6

35 KOMUNIKAČNÍ TOPOLOGIE SYSTÉMY NOUZOVÉHO OSVĚTLENÍ LINEÁRNÍ L1 DOPORUČENÉ l = 1200 [m] L1a HVĚZDICOVÁ L1 L1b POVOLENÉ l = 1200/n [m] L1n L1 KRUHOVÁ ZAKÁZANÉ l = 0 [m]

36 FZLV 24V SKUPINOVÝ CENTRÁLNÍ BATERIOVÝ SYSTÉM

37 MALONAPĚŤOVÝ SYSTÉM SYSTÉM CBS 216 VDC VÝSTUP SYSTÉM FZLV 24 VDC VÝSTUP

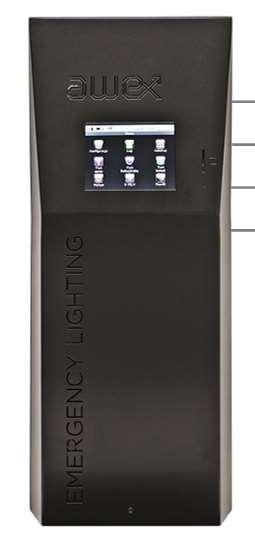

38 FZLV EMERGENCY LIGHTING SYSTEMS

39 VYTVOŘENO PRO JEDNU POŽÁRNÍ ZÓNU POŽÁRNÍ ZÓNA VÝSTUPNÍ VĚTVE SELV 24V SVÍTIDEL NA VĚTEV MAX 80 SVÍTIDELS

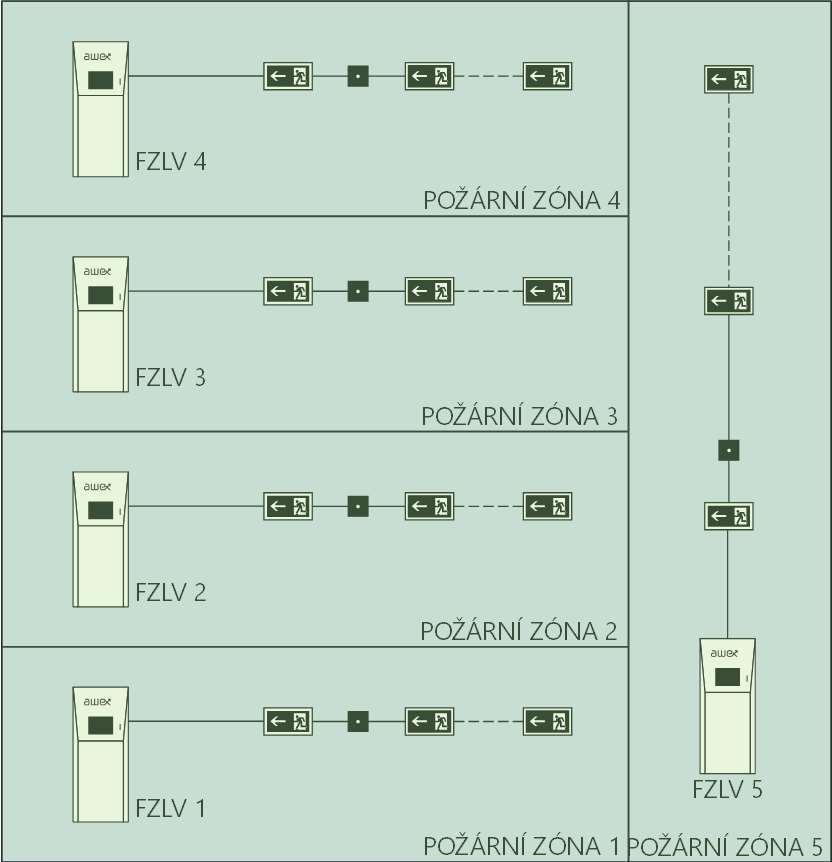

40 CENTRÁLNÍ SYSTÉM VS. SKUPINOVÝ SYSTÉM CENTRÁLNÍ SYSTÉM SKUPINOVÝ SYSTÉM POŽÁRNÍ ZÓNA 4 FZLV 4 POŽÁRNÍ ZÓNA 4 POD-STANICE POŽÁRNÍ ZÓNA 3 FZLV 3 POŽÁRNÍ ZÓNA 3 FZLV 2 POŽÁRNÍ ZÓNA 2 POŽÁRNÍ ZÓNA 2 HLAVNÍ STANICE POŽÁRNÍ ZÓNA 1POŽÁRNÍ ZÓNA 5 FZLV 1 FZLV 5 POŽÁRNÍ ZÓNA 1 POŽÁRNÍ ZÓNA 5

41 BEZPEČNOST INSTALACE CENTRÁLNÍ SYSTÉM BEZPEČNOST SKUPINOVÝ SYSTÉM Zničení centrální jednotky POŽÁRNÍ ZÓNA 4! FZLV 4 POŽÁRNÍ ZÓNA 4 POD-STANICE POŽÁRNÍ ZÓNA 3 FZLV 3 POŽÁRNÍ ZÓNA 3 FZLV 2 POŽÁRNÍ ZÓNA 2 POŽÁRNÍ ZÓNA 2 HLAVNÍ STANICE POŽÁRNÍ ZÓNA 1 POŽÁRNÍ ZÓNA 5 FZLV 1 FZLV 5 POŽÁRNÍ ZÓNA 1 POŽÁRNÍ ZÓNA 5

42 BEZPEČNOST INSTALACE CENTRÁLNÍ SYSTÉM BEZPEČNOST SKUPINOVÝ SYSTÉM Zničení centrální jednotky POŽÁRNÍ ZÓNA 4! FZLV 4 POŽÁRNÍ ZÓNA 4 POD-STANICE POŽÁRNÍ ZÓNA 3 Zničení napájecího vedení! FZLV 3 POŽÁRNÍ ZÓNA 3 FZLV 2 POŽÁRNÍ ZÓNA 2 POŽÁRNÍ ZÓNA 2 HLAVNÍ STANICE POŽÁRNÍ ZÓNA 1 POŽÁRNÍ ZÓNA 5 FZLV 1 FZLV 5 POŽÁRNÍ ZÓNA 1 POŽÁRNÍ ZÓNA 5

43 TECHNOLOGIE SMART S M A R T Kombinace různých módů na jedné větvi Plně programovatelný mód jakéhokoliv svítidla na jedné větvi TRVALE SVÍTÍCÍ SVÍTÍCÍ V NOUZOVÉM REŽIMU SPÍNATELNÉ STMÍVATELNÉ

44 SYSTÉMOVÉ FUNKCE Komunikace a řízení svítidel po napájecím vedení Dotykový panel pro jednoduché & rychlé nastavení Automatické načtení svítidel Unikátní adresy, možnost pojmenovat svítidlo Nastavení módu pro každé svítidlo zvlášť Dělení svítidel do skupin Zamknutí nouzového režimu www aplikace zahrnující vizualizaci Komunikace BMS Modbus TCP/IP BACnet LAN Spouštění automatických testů a ručních testů Kalendář testů přizpůsobitelný individuálním potřebám Ukládání výsledků testů do vnitřní paměti Kopírování výsledků testů na SD kartu Automatické zasílání výsledků testů autorizovaným osobám

45 DOHLED NAD SYSTÉMEM STC SMART TOUCH-CONTROLLER Kompletní ovládání a monitorování každé FZLV centrály Kompletní ovládání a monitorování každé větve Kompletní ovládání a monitorování každého svítidla Přístup k ovládání zabezpečený heslem LAN ROUTER LAN (max 100m) POŽÁRNÍ ZÓNA 1 POŽÁRNÍ ZÓNA 2 POŽÁRNÍ ZÓNA n

46 DOHLED NAD SYSTÉMEM zařízení v LAN OVLÁDÁNÍ & DOHLED POSTŘEDNICTVÍM LAN ACCESS POINT Kompletní ovládání a monitorování každé FZLV centrály Kompletní ovládání a monitorování každé větve Kompletní ovládání a monitorování každého svítidla Vizualizace jedné centrální jednotky LAN ROUTER LAN (max 100m) POŽÁRNÍ ZÓNA 1 POŽÁRNÍ ZÓNA 2 POŽÁRNÍ ZÓNA n

47 DOHLED NAD SYSTÉMEM SMART VISIO PROGRAMOVÁNÍ VIZUALIZACE DOHLED LAN ROUTER LAN (max 100m) POŽÁRNÍ ZÓNA 1 POŽÁRNÍ ZÓNA 2 POŽÁRNÍ ZÓNA n

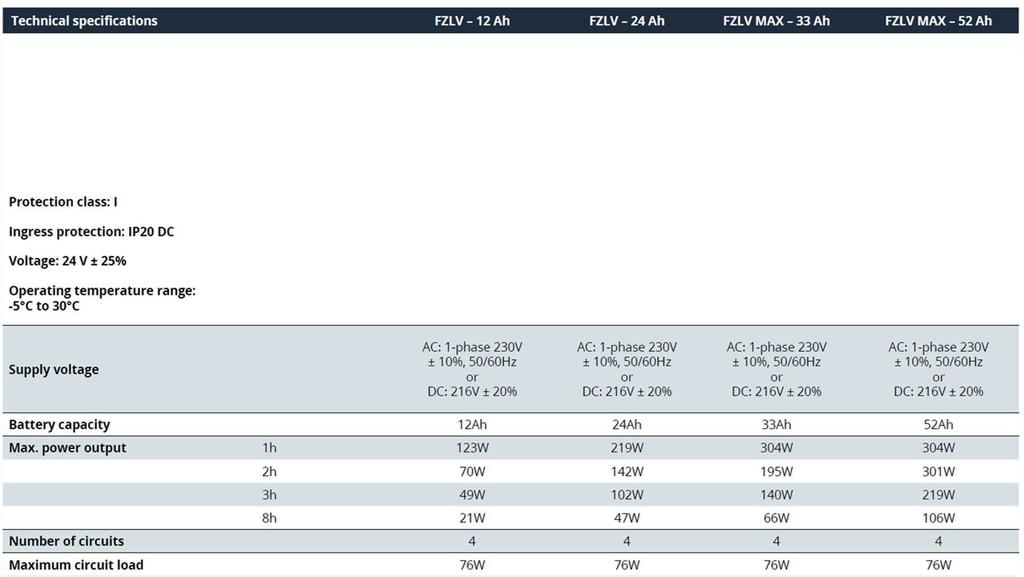

48 PŘEHLED TYPŮ STANIC

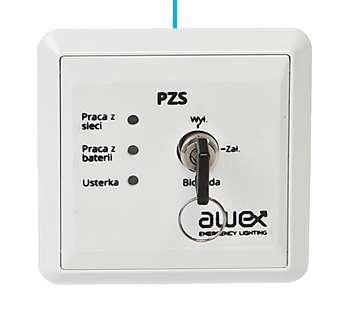

49 PŘÍSLUŠENSTVÍ SENZORY VÝPADKU A PANEL PRO OVLÁDÁNÍ DB 2 DB 3 DB 1 DB 4

50 CBS CENTRÁLNÍ BATERIOVÝ SYSTÉM

51

52 CBS PŘÍKLAD INSTALACE 1 E90 KABEL S POŽÁRNÍ ODOLNOSTÍ BUS LON LAN

53 CBS PŘÍKLAD INSTALACE 2 E60 KABEL S POŽÁRNÍ ODOLNOSTÍ BUS LON LAN

54 OBECNÉ PARAMETRY PARAMETERY HODNOTY MAX VÝKON 20kW MAX KAPACITA BATERIÍ 400Ah MAX POČET OKRUHŮ 64 MAX POČET PODSTANIC 6 MAX POČET OKRUHŮ S PODSTANICEMI 496 MAX KAPACITA JEDNOHO SYSTÉMU 9920 svítidel

55 NEDŮLEŽITĚJŠÍ VLASTNOSTI SYSTÉMU VLASTNOSTI Modulární konstrukce Volně programovatelný mód každého okruhu Volně programovatelný mód každého svítidla Monitoring každého svítidla a okruhu Automatická detekce všech svítidel a externích modulů Webové aplikace ve standardu

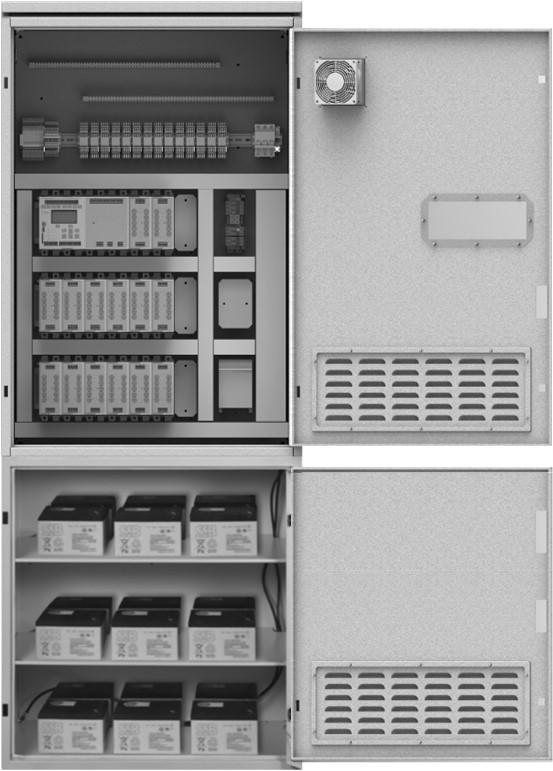

56 MODULÁRNÍ KONSTRUKCE / ZÁSUVNÉ MODULY ŘÍDÍCÍ MODUL SVORKY VÝMĚNNÉ MODULY ZÁSUVNÁ LIŠTA 1 ZÁSUVNÁ LIŠTA 2 ZÁSUVNÁ LIŠTA 3 NABÍJECÍ MODULY SENZOROVÉ MODULY BATERIE

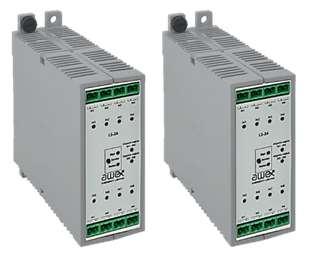

57 VNITŘNÍ MODULY ŘÍDÍCÍ MODULY NABÍJECÍ MODULY VÝMĚNNÉ MODULY SENZOROVÉ MODULY CM-NET L-980 BST ML-S 4x3A ML-S 2x4A ML-S 1x6A LS-24 LS-230

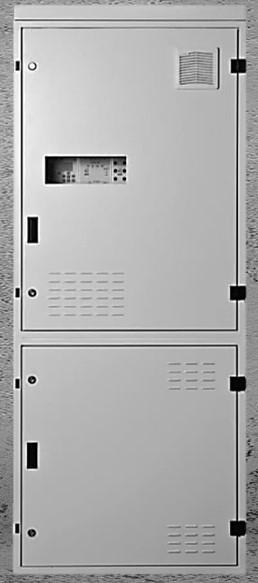

58 TYPY ROZVÁDĚČŮ HLAVNÍCH STANIC CBS/40L CBS/64L CBS/24R CBS/48R CBS/24C CBS/48C CBS/32C LPS 20kW 3F/1F 20kW 3F/1F 5.5kW 1F 5.5kW 1F 5.5kW 3F/1F 5.5kW 3F/1F 5.5kW 1F 1.5kW 1F CBS CBS/C

59 TYPY PODSTANIC LON 1 LON 3 PBS INDIVIDUÁLNÍ KONTROLÉR PBS/H HUB MODUL

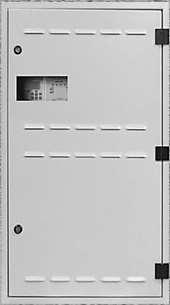

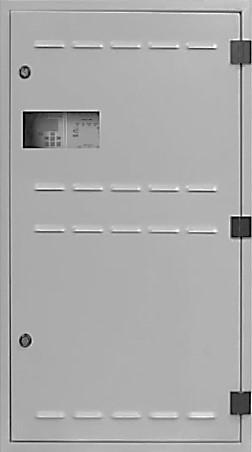

60 TYPY ROZVÁDĚČŮ PODSTANIC PBS/72 PBS/56 PBS/32 PBS/40 PBS/16 PBS/40H PBS/20H PBS/8H 17kW 3F/1F 11kW 3F/1F 11kW 3F/1F 11kW 1F 8kW 1F 11kW 1F 8kW 1F 5.5kW 1F PBS PBS/H

61 EXTERNÍ MODULY SENZOR VÝPADKU FÁZE CZF CZF EXTERNÍ MODUL SENZORŮ ELS-230 ELS-230 SENZOR VÝPADKU FÁZE CZF-LON CZF-LON DOHLEDOVÝ PANEL PZS-LCD PZS-LCD

62 SENZOR VÝPADKU FÁZE CZF Pro monitoring napětí v rozváděčích základního osvětlení je používán rychlý senzor výpadku fáze, který aktivuje odpovídající okruhy, nebo vstupy do systému pro aktivaci nouzového režimu. Citlivost senzoru pro aktivaci je v souladu s EN

63 SENZOR VÝPADKU FÁZE SBĚRNICOVÝ CZF-LON 04 Adresovatelný senzor výpadku fáze, umožňující jednoduché programování selektivity max 30 adres / LON BUS

64 MODUL EXTERNÍCH SENZORŮ ELS-230 má stejnou funkci jako LS-230 s funkcemi navíc může fungovat jako adresný senzor výpadku fáze 9 napěťových vstupů dělitelných do 3 skupin komunikace s řídící jednotkou sběrnicí LON BUS

65 DOHLEDOVÝ PANEL PZS-LCD Panel se používá pro monitoring stavu CBS prostřednictvím sběrnice LON BUS. Zobrazení stavů: Normální funkce Nouzový režim Chyba Zámek Panel má možnost zamknutí nouzového režimu pomocí ovládače s klíčem

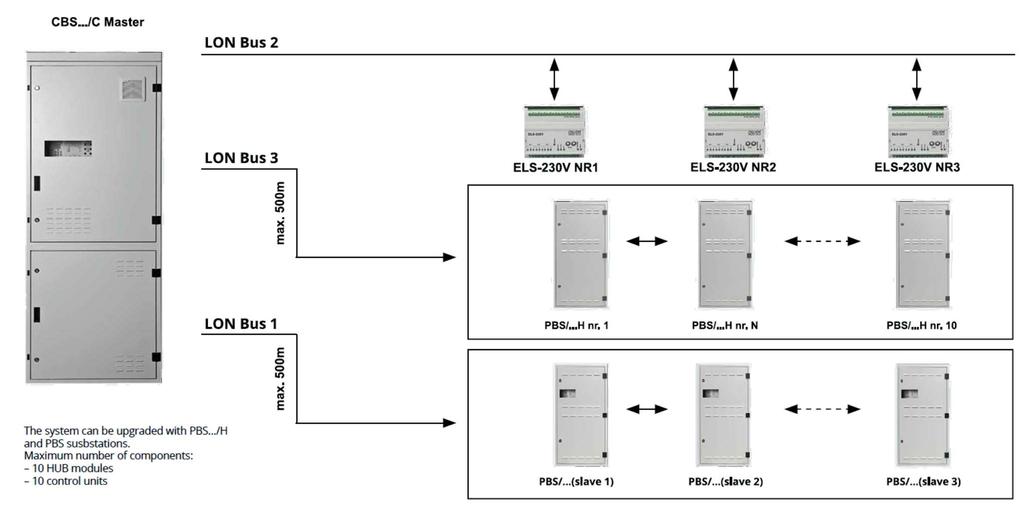

66 Systém může být rozšířen pomocí podstanic PBS../H a PBS. Maximální počet komponentů: - 10 HUB modulů - 10 řídících jednotek TOPOLOGIE SYSTÉMU

67 TOPOLOGIE SYSTÉMU Skupina může obsahovat až 10 systémů. Systém 1 je Master (hlavní). Ostatní systémy jsou Slave (podřízené). Celková délka LON 1 sběrnice v lineární topologii je 900m (JY(St)Y mm nebo YTSKYeq) Každý sytém může být připojený k vlastní BMS aplikaci Smart VISIO

68 PLATFORMA SMART-VISIO

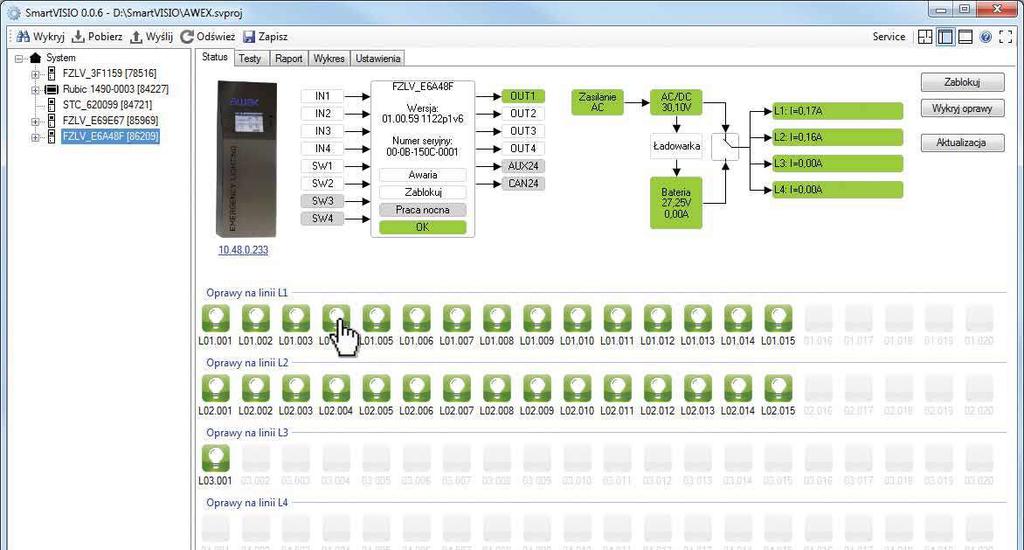

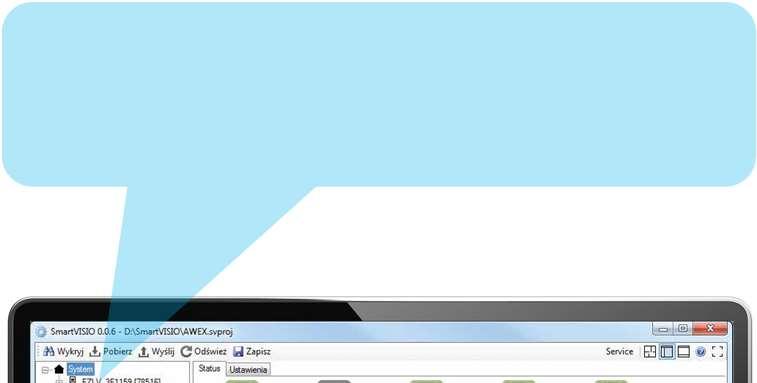

69 PLATFORMA SMART-VISIO rozbalovací seznam pro snadnou navigaci v systémech, nebo svítidlech LAN SMART-VISIO může dohledovat neomezený počet samostatných, nebo centrálních bateriových systémů a svítidel AWEX

70 PROGRAMOVÁNÍ A DOHLED RUBIC-UNA PANEL FZLV PANEL CBS / PBS / LPS PANEL

71 CHYSTANÉ NOVINKY A INOVACE

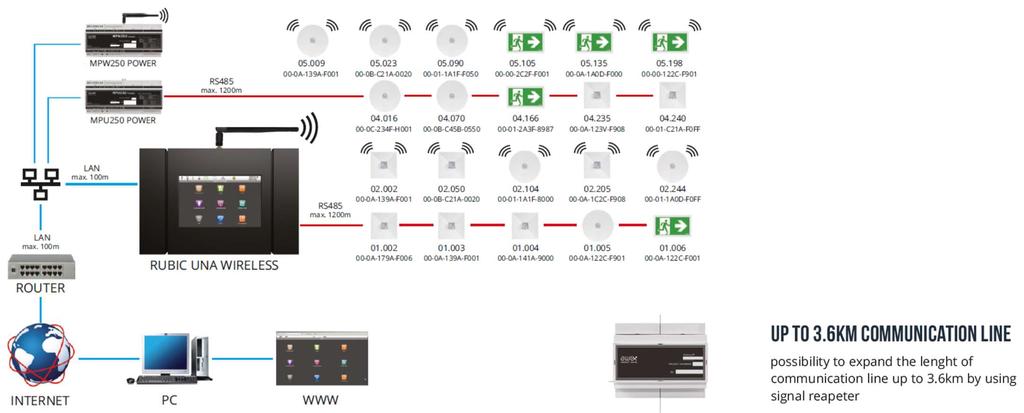

72 PÁTÁ GENERACE MONITORINGU RUBIC UNA 5.0

73 DRUHÁ GENERACE MALONAPĚŤOVÉ FZLV 2.0

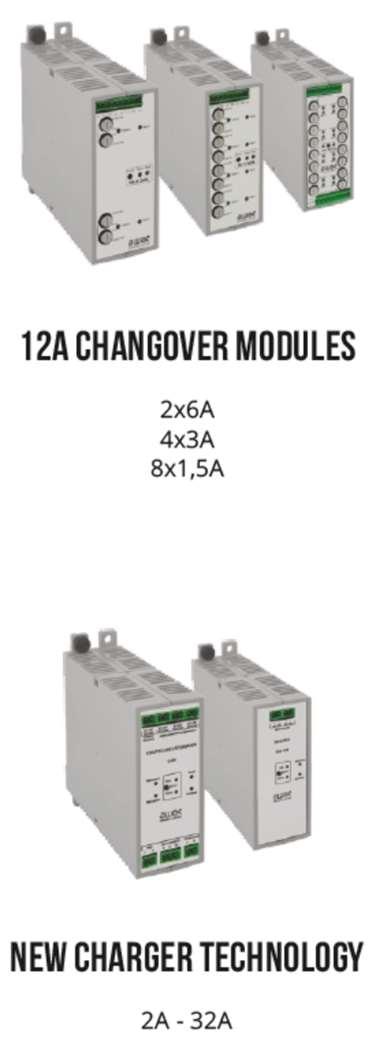

74 DRUHÁ GENERACE KONVENČNÍ CBS 2.0

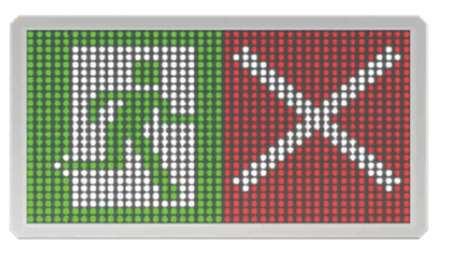

75 DES Dynamický systém NO pro tunely apod.

76 SYSTÉMY NOUZOVÉHO OSVĚTLENÍ DĚKUJI ZA POZORNOST DNA CENTRAL EUROPE s.r.o. Podolí Nehvizdy Česká Republika

77 SYSTÉMY NOUZOVÉHO OSVĚTLENÍ DĚKUJI ZA POZORNOST
