Digitální multimetr OWON B35(T), D35(T)

Transkript

1 T znamená true RMS (volitelné) Digitální multimetr OWON B35(T), D35(T) Informace obsažené v tomto manuálu mohou být bez předchozího upozornění měněny podle toho, jak bude vylepšován výrobek. Na výrobek se vztahuje záruka po dobu dvou let od zakoupení. Nevztahuje se na spotřební zboží jako pojistky nebo baterie. Dále zaniká, pokud byl výrobek používán jinak, než je zamýšleno, poškozen nehodou, upravován nebo používán za abnormálních podmínek. 1. Bezpečnostní informace Pravidla bezpečnosti Před jakoukoliv operací si přečtěte následující pravidla, abyste zabránili možnému zranění nebo poškození tohoto výrobku nebo jakýchkoliv připojených výrobků. Abyste zabránili škodám, používejte tento výrobek jen tak, jak je specifikováno. - Dodržujte limity napětí a proudu pro daná měření. - Nepoužívejte multimetr, pokud je poškozený. Před použitím prohlédněte kryt, zda není prasklý nebo ho část nechybí. Zvláštní pozornost věnujte izolaci kolem konektorů. - Nepoužívejte testovací vodiče od jiných výrobků. Používejte pouze certifikované testovací vodiče specifikované pro tento výrobek. - Prohlédněte testovací vodiče, zda nemají poškozenou izolaci nebo obnažené kovové části. - Před použitím ověřte funkci multimetru změřením známého napětí. - Údržbu mohou provádět pouze kvalifikovaní technici. - Vždy používejte specifikovaný typ baterie. Multimetr je napájen dvěma standardními AA 1.5V bateriemi. Dávejte si při zapojení pozor na správnou polaritu. - Prohlédněte si všechny hodnoty terminálů. Abyste zabránili požáru nebo riziku elektrického šoku, zkontrolujte hodnoty a značky na tomto výrobku. Pro více informací o hodnotách nahlédněte do uživatelského manuálu. - Nepracujte s multimetrem, pokud má kryt nebo jeho část odpojený nebo povolený. - Používejte správnou pojistku. Používejte pro multimetr pouze specifikovaný typ pojistky o určených hodnotách. - Nepracujte s přístrojem, pokud máte jakékoliv pochybnosti. Pokud máte podezření, že došlo k poškození multimetru, nechte jej prohlédnout kvalifikovaných technikem, než budete dál pracovat. - Abyste zabránili elektrickému šoku, nepracujte s tímto přístrojem ve vlhkém prostředí. - Nepracujte ve výbušném ovzduší. - Udržujte povrch výrobku suchý a čistý. - Nezavádějte větší než jmenovité napětí (jak je vyznačeno na multimetru) mezi terminály nebo mezi terminál a uzemnění. - Při měření proudu vypněte napájení obvodu před připojením multimetru k obvodu. Nezapomeňte zapojit multimetr k obvodem sériově. - Při opravě multimetru používejte pouze specifikované náhradní díly. - Pokud pracujete s více než 60 V DC, 30 V AC RMS nebo 42.4V peak, dávejte si pozor. Taková napětí mohou být riziková. - Když používáte testovací vodiče, udržuje prsty za ochrannými kroužky. - Než otevřete kryt baterií, odpojte z multimetru testovací vodiče. - Abyste zabránili chybným měřením, která by mohla vést k elektrickému šoku nebo zranění, vyměňte baterii, jakmile se objeví a začne blikat indikátor slabé baterie. - Odpojte napájení obvodu a vybijte všechny vysokonapěťové kapacitory, než začnete s testováním odporu, kontinuity, diody nebo kapacity. - Použijte pro měření správné terminály, funkce a rozsahy. Když je rozsah hodnoty, kterou chcete měřit, neznámý, nastavte volidí kotouč na nejvyšší rozsah a vyberte mód automatického rozsahu. Abyste zabránili poškození multimetru, nepřesahujte maximální limity vstupních hodnot v tabulce technických specifikací. - Připojte uzemňovací testovací vodič jako první a živý testovací vodič jako druhý. Při odpojování odpojte jako první živý a poté uzemňovací vodič. - Před změnou funkcí odpojte testovací vodiče od testovaného obvodu. Kategorie měření Tento multimetr má bezpečnost 1000 V, CAT III. Definice kategorií měření Měření CAT I je pro měření prováděná na obvodech nepřímo připojených k AC rozvodné síti. Příklady jsou měření

2 obvodů nepřipojených přímo k AC rozvodné síti a zvláště chráněných vnitřními obvody odvozenými z rozvodné sítě. Měření CAT II je pro ochranu proti přechodným proudům ze spotřebičů napájených pevnou instalací, jako televizory, počítače, elektrické nářadí a další domácí obvody. Měření CAT III je pro ochranu proti přechodným proudům z vybavení napájeného pevnou instalací, jako rozvodné panely, napáječe a krátké větvicí obvody a osvětlovací systémy ve velkých budovách. Měření CAT IV je pro měření prováděná na zdroji instalací o slabém napětí. Příklady jsou elektrické měřiče na primárních přetěžových zařízeních a jednotkách kontroly zvlnění. Bezpečnostní termíny a symboly Bezpečnostní termíny V tomto manuálu se mohou objevit následující termíny: Varování: Varování značí podmínky a procesy, které mohou vést ke zranění Upozornění: Upozornění značí podmínky, které mohou vést k poškození tohoto výrobku nebo jiného majetku. Přímo na výrobku se nachází následující termíny: Danger (nebezpečí): značí možnost zranění nebo jiného rizika, které může nastat ihned. Warning (varování): značí možnost zranění nebo jiného rizika, které může potenciálně nastat. Caution (upozornění): značí potenciální poškození výrobku nebo jiného majetku, které může nastat. Bezpečnostní symboly Na výrobku se mohou objevin následující symboly: Stejnosměrný proud (DC) Střídavý proud (AC) Stejnosměrný a střídavý proud Uzemňovací terminál Shoda se standardy Evropské unie Vybavené chráněno dvojitou izolací nebo posílenou izolací Pojistka CAT II CAT III CAT IV Upozornění, riziko nebezpečí (pro specifické informace nahlédněte na varování a upozornění v manuálu) Přepěťová ochrana kategorie II Přepěťová ochrana kategorie III Přepěťová ochrana kategorie IV 2. Základní charakteristiky Vlastnosti a výhody: - Přenos dat přes Bluetooth, spolupráce s mobilním zařízením pro čtení měření, analýza pomocí speciálního diagramového módu, dálkové ovládání, zvukový výstup, podpora zvukového varování, která zvyšuje bezpečnost (pouze u B35(T)) - 3 5/6 místný displej, vyšší přesnost měření než u 3 1/2 nebo 3 3/4 místných displejů. - Větší displej, snazší čtení údajů, současně zobrazený analogový bargraf - Připojení více než jednoho zařízení podporované skrze mobilní aplikaci. - Funkce měření teploty. - Podsvícený displej, vhodnější pro měření v prostředí s nedostatkem osvětlení. - Chytrá funkce automatického vypínání pro prodloužení životnosti baterie. - Tenké testovací vodiče (volitelné) pro měření malých zařízení. - Možnost True RMS hodnoty (pouze u B35T a D35T)

3 3. Rychlý start Základní prohlídka Poté, co dostanete nový multimetr, proveďte jeho kontrolu podle následujícího postupu. 1. Zkontrolujte, zda nedošlo k poškození pro transportu. Pokud zjistíte, že krabička nebo plastová ochrana v ní utrpěla vážné poškození, nevyhazujte je, dokud nevyzkoušíte, zda přístroj a jeho vybavení projdou elektrických a mechanickým testem. 2. Zkontrolujte příslušenství Přiložené příslušenství je popsáno v Dodatku A. Můžete zkontrolovat podle tohoto soupisu, zda nedošlo k nějaké ztrátě. Pokud zjistíte, že něco chybí nebo je to poškozené, kontaktujte prodejce. 3. Zkontrolujte kompletnost přístroje Pokud zjistíte, že je přístroj poškozený, nepracuje normálně nebo neprocházá testem provozu, kontaktujte prodejce. Pokud byl poškozen během transportu, uchovejte prosím balení a kontaktujte prodejce. Zapojení baterií Multimetr je napájen pomocí dvou 1.5V AA alkalických baterií. Varování: Abyste zabránili chybným údajeům, které by mohly vést k elektrickému šoku nebo zranění, vyměňte baterie, jakmile se objeví indikátor slabé baterie. Před výměnou baterie přístroj vypněte, odpojte testovací vodiče a jakákoliv spojení s testovaným obvodem. Odpojte testovací vodiče od vstupních terminálů. Použijte pouze specifikovaný typ baterie. Pro zapojení baterií použijte následující postup. 1) Ujistěte se, že je volidí kotouč na pozici OFF. Odpojte testovací vodiče a jakákoliv spojení od vstupních terminálů. 2) Zvedněte stojánek a povolte šroubky pomocí vhodného křížového šroubováku. Sundejte kryt baterie. 3) Prohlédněte si polaritu naznačenou uvnitř krytu. Zapojte baterie. 4) Dejte zpět kryt baterie a utáhněte šroubky. Upozornění: Abyste zabránili poškození přístroje kvůli úniku baterií, vždy baterie vyndejte a uložte je odděleně, pokud nebudete multimetr delší dobu používat. Nastavení stojánku Vytáhněte stojánek do pozice, kam až může dosáhnout (úhel zhruba 85 od těla přístroje). Zapnutí 1) Pro zapnutí přístroje otočte volicím kotoučem na jakoukoliv pozici kromě OFF. 2) Pro vypnutí přístroje otočte volicí kotouč na pozici OFF. Spánkový mód Multimetr automaticky vstoupí do spánkového módu, pokud nepohnete volicím kotoučem nebo nestisknete žádné tlačítko po 15 minut. (Když je zapnutý Bluetooth, je tato funkce vypnutá.) Stisknutím jakéhokoliv tlačítka přepnete multimetr opět do operačního módu. Jednu minutu před automatickým vypnutím bzučák pětkrát pípne. Těsně před vypnutím vydá dlouhé pípnutí a poté se vypne. Poznámka: ve spánkovém módu multimetr stále spotřebovává malé množství elektřiny. Pokud nebudete multimetr delší dobu používat, měli byste jej vypnout. Ovládání podsvícení 1) Pro prohlížení displeje ve špatných světelných podmínkách můžete aktivovat LCD podsvícení stisknutí tlačítka na déle než 2 sekundy. 2) Pro vypnutí podsvícení stiskněte na déle než 2 sekundy tlačítko. Podsvícení vydrží svítit 10 sekund. Výběr rozsahu - Při spuštění multimetru je jako základní nastavena automatická volba rozsahu. Na displeji je zobrazeno AUTO. - Když je umožněna automatická volba rozsahu, stiskněte pro vstup do volby manuálního rozsahu tlačítko RANGE. - V manuálním rozsahu každé další stisknutí RANGE nastaví další vyšší rozsah, dokud nedosáhne nejvyššího rozsahu. Po dalším stisknutí se opět nastaví nejnižší rozsah. - Když je umožněn manuální rozsah, stiskněte na déle než 2 sekundy RANGE pro vstup do módu automatického rozsahu. Poznámka: Manuální rozsah není možný při měření kapacity.

4 Vzhled multimetru Přední panel Displej Klávesnice Volicí kotouč Vstupní terminály Obrázek 3-1: Přehled předního panelu (B35) Volicí kotouč OFF: vypnuto V: měření DC nebo AC napětí mv: měření DC nebo AC (až do 600 milivoltů) ))) Ω: test kontinuity, měření kapacity, test diod, měření odporu Hz%: měření frekvence hfe: měření tranzistoru μa: měření DC nebo AC proudu (až do 600 mikroampérů) ma: měření DC nebo AC proudu (až do 600 miliampérů) A: měření DC nebo AC proudu Klávesnice Select: Výběr funkce: výběr DC nebo AC; výběr C nebo F při měření teploty; výběr odporu/diod/kontinuity/kapacity Range: automatický/manuální rozsah Hz/Duty: výběr frekvence/střídy Max/Min: zachování maximálních a minimálních hodnot Žárovka/H: podsvícení, data hold Δ/znak Bluetooth: měření porovnáním, Bluetooth (B35(T)) Displej Obrázek 3-2 Displej

5 : Bluetooth zapnut AUTO: automatický rozsah MAX: maximální hodnota MIN: minimální hodnota H: zapnuta funkce Data hold Δ: měření porovnáním zapnuto : zvolen test diod : zvolen test kontinuity : slabá baterie DC: stejnosměrný proud AC: střídavý proud : měřicí displej (OL znamená zkrat nebi přetížení, značí, že hodnota přesahuje rozsah zobrazení) hfe C F; % RPM; MkΩHz; μmvanf: meřicí jednotky : analogový bargraf Měřicí jednotky M: Mega 1E+06 ( ) k: kilo 1E+03 (1000) m: milli 1E-03 (0.001) μ: mikro 1E-06 ( ) n: nano 1E-09 ( ) C: stupně celsia - teplota F: stupně fahrenheita - teplota V: volty - napětí A: ampéry - proud Ω: ohmy - odpor Hz: hertzy - frekvence %: procenta - střída F: farady - kapacita hfe: faktor zesílení proudu - tranzistory Vstupní terminály Terminálová spojení pro různé měřicí funkce multimetru jsou popsány v tabulce níže. Varování: Před započetím měření zkontrolujte pozici volicího kotouče a poté připojte testovací vodiče ke správným terminálům. Upozornění: Abyste zabránili poškození multimetru, nepřesahujte jmenovitý limit vstupu. Pozice volicího kotouče Vstupní terminály V mv ))) Ω Hz% Ochrana před přetížením VΩ ))) Hz% a COM 750 VAC/1000VDC VΩ ))) Hz% a COM 250VDC nebo ekvivalentní napětí RMS VΩ ))) Hz% a COM VΩ ))) Hz% a COM 36 VDC nebo ekvivalentní napětí RMS TEMP matemp μa hfe + COM 1 A/250 V, rychlá pojistka μa ma matemp μa hfe + COM matemp μa hfe + COM A 20A 20 A/250 V, rychlá pojistka

6 4. Provádění měření Měření AC nebo DC napětí Varování: Neměřte napětí přes 1000 Vdc nebo 750 Vac rims, abyste zabránili poškození přístroje nebo elektrickému šoku. Nezavádějte více než 1000 Vdc nebo 750 Vac mezi terminál COM a uzemnění, abyste zabránili poškození přístoje nebo elektrickému šoku. Tento multimetr zobrazuje hodnoty DC napětí, stejně jako polaritu. Negativní DC napětí zobrazí znaménko mínus na levé straně displeje. Rozsahy DC napětí jsou mv, 600.0mV, 6.000V, V, V, 1000 V; Rozsahy AC napětí jsou mv, 600.0mV, 6.000V, V, V, 750 V. 1) Otočte volicí kotouč na pozici V nebo mv. Základně je nastaven mód DC, takže na displeji bude DC. Stiskněte Select pro přepnutí na mód měření AC. Poté se na displeji zobrazí AC. 2) Připojte černý testovací vodič k terminálu COM a červený k terminálu VΩ ))) Hz%. 3) Spojte sondy s testovanými body a přečtěte si na displeji hodnotu. Stiskněte Range pro zapnutí a procházení mezi manuálními rozsahy. Měření odporu Upozornění: Abyste zabránili možnému poškození vašeho multimetru nebo testovaného vybavení, odpojte napájení a vybijte všechny vysokonapěťové kapacitory, než začnete s měřením. Rozsahy odporu jsou Ω, kω, kω, kω, MΩ a MΩ. 1) Otočte volicí kotouč na ))) Ω. 2) Připojte černý testovací vodič k terminálu COM a červený testovací vodič k terminálu VΩ ))) Hz%. 3) Spojte sondy s testovanými body a přečtěte si na displeji hodnotu. Stiskněte Range pro zapnutí a procházení mezi manuálními rozsahy. Testování diod Upozornění: Abyste zabránili možnému poškození vašeho multimetru nebo testovaného vybavení, odpojte napájení a vybijte všechny vysokonapěťové kapacitory, než začnete s testováním diod. 1) Otočte volicí kotouč na ))) Ω. Stiskněte jednou Select pro vstup do módu testování diod. Zobrazí se. 2) Připojte černý testovací vodič k terminálu COM a červený testovací vodič k terminálu VΩ ))) Hz%. 3) Připojte červený testovací vodič k pozitivnímu terminálu (anodě) diody a černý testovací vodič k negativnímu terminálu (katodě). Katoda je na diodě označena páskou. 4) Přečtěte si na displeji hodnotu. Pokud je spojení obrácené, zobrazí se jen OL. Testování kontinuity Upozornění: Abyste zabránili možnému poškození vašeho multimetru nebo testovaného vybavení, odpojte napájení a vybijte všechny vysokonapěťové kapacitory, než začnete s testováním kontinuity. 1) Otočte volicí kotouč na ))) Ω. Stiskněte dvakrát Select pro vstup do módu testování diod. Zobrazí se. 2) Připojte černý testovací vodič k terminálu COM a červený testovací vodič k terminálu VΩ ))) Hz%. 3) Spojte sondy s testovacími body a změřte odpor obvodu. Pokud je hodnota pod 30 Ω, multimetr vydá zvuk. Měření kapacity Upozornění: Abyste zabránili poškození multimetru nebo testovaného vybavení, odpojte napájení obvodu a vybijte všechny vysokonapěťové kapacitory, než začnete s měřením kapacity. Použijte funkci DC napětí, abyste potvrdili, že je kapacitor zcela vybitý. Rozsahy kapacity jsou nf, nf, uf, uf, uf, 4000 uf. Poznámka: Při rozsahu 4000 uf by měla být doba měření delší než 30 sekund. 1) Otočte volicí kotouč na ))) Ω. Stiskněte třikrát Select pro vstup do módu testování diod. Zobrazí se jednotka Farad. 2) Připojte černý testovací vodič k terminálu COM a červený testovací vodič k terminálu VΩ ))) Hz%. 3) Spojte sondy s testovacími body a přečtěte si z displeje hodnotu. Měření frekvence Rozsahy frekvence jsou Hz, Hz, khz, khz, khz a 9.999MHz. 1) Otočte volicí kotouč na pozici Hz%. 2) Připojte černý testovací vodič k terminálu COM a červený testovací vodič k terminálu VΩ ))) Hz%. 3) Spojte sondy s testovacími body a přečtěte si z displeje hodnotu. 4) Stiskněte Hz/Duty pro přepnutí mezi měřením frekvence a střídy. Když měříte AC napětí nebo AC proud, stiskněte Hz/Duty pro přepínánímezi měřením frekvence, měřením střídy a původním měřením.

7 Měření tranzistoru Varování: Abyste zabránili elektrickému šoku nebo poškození přístroje, nezavádějte více než 250Vdc nebo 250Vac rms mezi terminál COM a terminál matemp μa hfe. 1) Otočte volicí kotouč na hfe. 2) Připojte zástrčku "+" multifunkčního testovacího socketu k terminálu matemp μa hfe a zástrčku "COM" do terminálu COM. 3) Zjistěte, zda je tranzistor typ NPN nebo PNP a najděte vodiče emitoru, báze a kolektoru. Zapojte vodiče tranzistoru do odpovídajících otvorů na multifunkčním testovacím socketu. 4) Přečtěte si na displeji hfe hodnotu. Měření teploty 1) Otočte volicí kotouč na pozici TEMP. 2) Připojte červené spojení termočlánku typu K k terminálu matemp μa hfe a černé spojení k terminálu COM. 3) Připojte sondu v testovanému bodu a přečtěte si na displeji hodnotu. Stiskněte Select pro změnu jednotek teploty mezi C a F. Měření DC nebo AC proudu Varování: Nikdy se nepokoušejte o měření proudu v obvodu, kde potenciál otevřeného obvodu k zemi je větší než 250 V. Pokud tak učiníte, způsobíte tak poškození multimetru a možná také elektrický šok a zranění. Upozorněni: Abyste zabránili možnému poškození multimetru nebo testovaného vybavení, zkontrolujte před měřením pojistku multimetru. Použijte pro měření správné terminály, funkce a rozsahy. Nikdy neumisťujte testovací vodiče paralelně k jakémukoliv obvodu nebo dílu, když jsou vodiče zapojeny do terminálů proudu. Rozsahy proudu jsou μa, 6000 μa, ma, ma, A a A. 1) Vypněte napájení měřeného obvodu. Vybijte všechny vysokonapěťové kapacitory. 2) Připojte černý testovací vodič k terminálu COM. Pro proudy pod 600 ma připojte červený testovací vodič k terminálu matemp μa hfe, pro proudy mezi 600 ma a 20 A připojte červený testovací vodič do terminálu 20A. 3) Otočte volicí kotouč na odpovídající pozici podle měřeného rozsahu μa, ma nebo A. 4) Odpojte cestu v obvodu, kterou chcete měřit. Připojte černý testovací vodič k jedné straně obvodu (s nižším napětím) a červený testovací vodič k druhé straně (s vyšším napětím). Obrácením vodičů způsobíte negativní hodnotu, ale nepoškodíte tak multimetr. 5) Vyberte mód měření DC a AC. Základní nastavení je DC. Na displeji se zobrazí DC. Stisknete Select pro přepnutí na mód měření AC. Na displeji se zobrazí AC. 6) Zapněte napájení měřeného obvodu a přečtěte si na displeji hodnotu. Stiskněte Range pro spuštění a listování mezi manuálními rozsahy. Pokud se zobrazí OL, značí to, že vstup přesahuje vybraný rozsah a volicí kotouč by měl být nastaven na pozici ve větším rozsahu. 7) Vypněte napájení měřeného obvodu a vybijte všechny vysokonapěťové kapacitory. Odpojte testovací vodiče a obnovte obvod do původního stavu. 5. Funkce multimetru Mód Data Hold 1) Stiskněte pro uchování obsahu displeje během měření. Na displeji se objeví H. 2) Stisknete pro ukončení tohoto módu. Poznámka: tato funkce není umožněna při testování diod a tranzistorů. Ukládání maximálních a minimálních hodnot V módu MAX bude uchována maximální hodnota. V módu MIN bude uchována minimální hodnota. 1) Stiskněte Max/Min pro přepínání mezi módem MAX a módem MIN. 2) Stiskněte Max/Min po déle než 2 sekundy pro ukončení módu. V tomto módu bdue automaticky aktivován mód manuálního rozsahu. Analogový bargraf není zobrazen. Funkce automatického vypnutí je zamezena. Poznámka: Tato funkce není k dispozici při měření diod, kapacity, tranzistorů a frekvence. Měření porovnáním Když provádíte měření porovnáním, výsledná hodnota je rozdíl mezi uloženou referenční hodnotou a vstupním signálem.. 1) Stiskněte pro spuštění módu porovnání. Změřená hodnota, když je stisknuto, je uložena jako referenční hodnota. V tomto módu, RELΔ (aktuální hodnota) = vstupní hodnota - referenční hodnota.

8 2) Pro ukončení módu stiskněte tlačítko znovu. V módu porovnání bude automaticky aktivován mód manuálního rozsahu. (Měření porovnání by mělo být prováděno pod určitým rozsahem, protože tato funkce je k dispozici pouze pod módem manuálního rozsahu. Analogový bafgraf není zobrazen. Poznámka: Tato funkce není k dispozici při měření diod, tranzistorů a frekvence. Funkce bzučáku - Stiskněte tlačítko funkce. Bzučák krátce zazní. - Bzučák zazní jednu minutu před automatickým vypnutím pětkrát jako varování. Než se multimetr definitivně vypne, vydá bzučák dlouhý zvuk. - Bzučák vydá souvislé pípání, aby varoval, že měřené DC napětí je vyšší než 1000V, AC napětí vyšší než 750 V nebo měřené DC/AC v módu mv je vyšší než mv. - Bzučák vydá dlouhý zvuk, když je při testu kontinuity odpor zkratu menší než zhruba 30Ω. - Když vyprší funkce Bluetooth, bzučák vydá dvakrát dvojitý tón. 6. Funkce Bluetooth - pouze B35(T) Multimetr B35(T) podporuje komunikaci s chytrým zařízením vybaveným Android pomocí Bluetooth. Můžete použít aplikaci zdarma na vašem zařízení s Android k monitorování měření, provádění dálkové kontroly, zobrazení grafů, atd. Zaznamenané údaje lze uložit jako.csv soubor. Je možné připojit více než jeden měřicí přístroj. Poznámka: Spojení pomocí Bluetooth funguje do zhruba 10 metrů. Pracovní dosah je mnohem větší v otevřeném prostoru - až do 20 metrů. Pokud funkce Bluetooth je 10 minut nečinná, automaticky se vypne. Před vypnutím vydá bzučák dvakrát dvojité pípnutí. Systémové požadavky mobilních zařízení - Zařízení s Android a Bluetooth - Verze Android: 4.0 a vyšší (u nižších verzí nefungují některé funkce) Instalace software Nainstalujte aplikaci zdarma od OWON (Multimeter-apk), kterou můžete stáhnout takto: - Oskenujte QR kód nacházející se na straně 19 originálního manuálu pomocí svého zařízení s Android. - Navštivte pro stažení APK souboru a jeho instalaci do zařízení. Poznámka: Následující text nemusí být zcela platný pro aplikaci, slouží pouze k referenci. Pro nejnovější verzi manuálu navštive Jak připojit 1) zapněte multimetr, stiskněte a přidržte, dokud se na displeji neobjeví. 2) V zařízení s Android zadejte nastavení Bluetooth, zapněte Bluetooth a dejte hledat zařízení. klikněte na "OWON BDM******* v seznamu zařízení pro připojení (******* je sériové číslo multimetru). 3) Spusťte aplikaci 4) Klikněte na ikonu vlevo nahoře pro spuštění spojení zařízení. 5) Pokud je aktivována funkce Bluetooth, přeskočte tento krok. Pokud ne, dialogové okno se váš optá, zda chcete zapnout Bluetooth. Klikněte na Yes.

9 Klikněte na hledání Bluetooth zařízení. 6) Klikněte v seznamu zařízení pro spárovánína OWON BDM******* (******* je sériové číslo multimetru). Uživatelské rozhraní

10 Popis funkcí DC: stejnosměrný proud AC: střídavý proud RES: měření odporu DIO: testování diod BEEP: testování kontinuity CAP: měření kapacity Hz: měření frekvence DUT: měření střídy hfe: měření tranzistorů TEMP: měření teploty Operace Nastavení názvu měřiče Název měřiče je možné měnit. Stiskněte a přidržte název vlevo nahoře na obrazovce. Objeví se dialogové okno. Sem můžete vložit vlastní název, který se posléze uloží do zařízení. Pokud je tento měřič příště připojen ke stejnému zařízení, zobrazí se nastavené jméno. Pokud je měřič připojén k jinému zařízení, název je pro něj stále základní Přidání měřiče: V dvojitém pohledu klikněte na. Výběr měřiče: V jednotlivém nebo dvojitém pohledu klikněte na > nebo <. Odpojení měřiče: V jednotlivém nebo dvojitém pohledu klikněte na nebo název měřiče. Dálkové ovládání: V jednotlivém pohledu lze krátce nebo dlouze stisknout ovládací tlačítka (modrá tlačítka jako Hold, Rel, Select, atd.) pro ovládání, stejně jako ta samá tlačítka přímo na multimetru. Funkce audio výstupu Poskytuje audio výstup výsledků pomocí zařízení text-to-speech (TTS) na vašem zařízení s Android. Klikněte na ikonu vpravo nahoře na obrazovce pro zapnutí zvuki. Klikněte na pro vypnutí. V menu nastavení na vašem zařízení s Android můžete nastavit určitý jazyk pro čtený text, rychlost čtení, atd. Instalací různých TTS enginů můžete měnit hlasy. Ty si můžete stáhnout pomocí naskenování QR kódů nebo na Online vylepšení: Klikněte na a klikněte na "About". Zobrazí se následující rozhraní. Klikněte na "Upgrade". Graf a tabulka: klikněte na pro zobrazení grafu a tabulky. Klikněte na pro zobrazení menu nastavení.

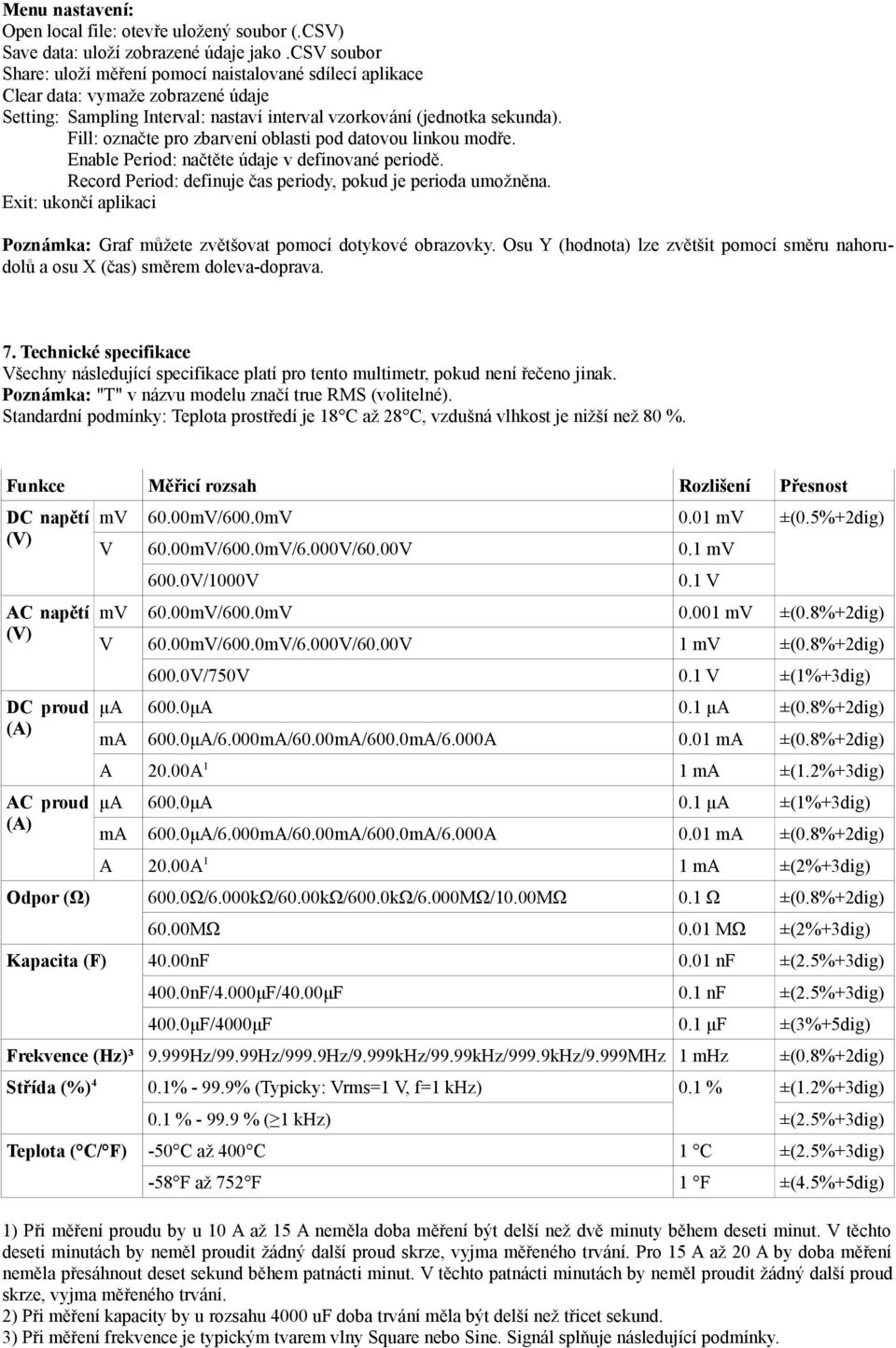

11 Menu nastavení: Open local file: otevře uložený soubor (.CSV) Save data: uloží zobrazené údaje jako.csv soubor Share: uloží měření pomocí naistalované sdílecí aplikace Clear data: vymaže zobrazené údaje Setting: Sampling Interval: nastaví interval vzorkování (jednotka sekunda). Fill: označte pro zbarvení oblasti pod datovou linkou modře. Enable Period: načtěte údaje v definované periodě. Record Period: definuje čas periody, pokud je perioda umožněna. Exit: ukončí aplikaci Poznámka: Graf můžete zvětšovat pomocí dotykové obrazovky. Osu Y (hodnota) lze zvětšit pomocí směru nahorudolů a osu X (čas) směrem doleva-doprava. 7. Technické specifikace Všechny následující specifikace platí pro tento multimetr, pokud není řečeno jinak. Poznámka: "T" v názvu modelu značí true RMS (volitelné). Standardní podmínky: Teplota prostředí je 18 C až 28 C, vzdušná vlhkost je nižší než 80 %. Funkce Měřicí rozsah Rozlišení Přesnost DC napětí (V) AC napětí (V) DC proud (A) AC proud (A) mv 60.00mV/600.0mV 0.01 mv ±(0.5%+2dig) V 60.00mV/600.0mV/6.000V/60.00V 0.1 mv 600.0V/1000V 0.1 V mv 60.00mV/600.0mV mv ±(0.8%+2dig) V 60.00mV/600.0mV/6.000V/60.00V 1 mv ±(0.8%+2dig) 600.0V/750V 0.1 V ±(1%+3dig) μa 600.0μA 0.1 μa ±(0.8%+2dig) ma 600.0μA/6.000mA/60.00mA/600.0mA/6.000A 0.01 ma ±(0.8%+2dig) A 20.00A 1 1 ma ±(1.2%+3dig) μa 600.0μA 0.1 μa ±(1%+3dig) ma 600.0μA/6.000mA/60.00mA/600.0mA/6.000A 0.01 ma ±(0.8%+2dig) A 20.00A 1 1 ma ±(2%+3dig) Odpor (Ω) 600.0Ω/6.000kΩ/60.00kΩ/600.0kΩ/6.000MΩ/10.00MΩ 0.1 Ω ±(0.8%+2dig) 60.00MΩ 0.01 MΩ ±(2%+3dig) Kapacita (F) 40.00nF 0.01 nf ±(2.5%+3dig) 400.0nF/4.000μF/40.00μF 0.1 nf ±(2.5%+3dig) 400.0μF/4000μF 0.1 μf ±(3%+5dig) Frekvence (Hz)³ 9.999Hz/99.99Hz/999.9Hz/9.999kHz/99.99kHz/999.9kHz/9.999MHz 1 mhz ±(0.8%+2dig) Střída (%) 4 0.1% % (Typicky: Vrms=1 V, f=1 khz) 0.1 % ±(1.2%+3dig) 0.1 % % ( 1 khz) ±(2.5%+3dig) Teplota ( C/ F) -50 C až 400 C 1 C ±(2.5%+3dig) -58 F až 752 F 1 F ±(4.5%+5dig) 1) Při měření proudu by u 10 A až 15 A neměla doba měření být delší než dvě minuty během deseti minut. V těchto deseti minutách by neměl proudit žádný další proud skrze, vyjma měřeného trvání. Pro 15 A až 20 A by doba měření neměla přesáhnout deset sekund během patnácti minut. V těchto patnácti minutách by neměl proudit žádný další proud skrze, vyjma měřeného trvání. 2) Při měření kapacity by u rozsahu 4000 uf doba trvání měla být delší než třicet sekund. 3) Při měření frekvence je typickým tvarem vlny Square nebo Sine. Signál splňuje následující podmínky.

12 Frekvence Amplituda (rms) 1 Hz - 4 MHz 100 mv 4 M - 8 M 200 mv 8M - 10 M 300 mv 4) Při měření střídy je typickým tvarem vlny Square nebo Sine. Zobrazení 6000 Frekvenční odezva (Hz) Vzorkování pro digitální údaje (40-400) Hz třikrát za sekundu Vzorkování pro analogový bargraf třicetkrát za sekundu Bluetooth B35(T) D35(T) bez Automatický rozsah True RMS Test diod Měření tranzistorů Spánkový mód Test kontinuity Tuto funkci mají modely s "T" Indikace slabé baterie (pokud je baterie pod operačním rozsahem, zobrazí se symbol.) Data Hold Měření porovnáním Hodnota MAX/MIN LCD podsvícení Analogový bargraf Ochrana vstupu Vstupní impedance Baterie Velikost LCD Hmotnost (bez balení) Rozměry 61 dílků 10 MΩ 3 V (1.5 V x 2) AA alkalické baterie 69 mm * 52 mm 0.32 kg 85 mm * 185 mm * 30 mm Pracovní teplota 0 C až 40 C Skladovací teplota -10 C až 60 C Vzdušná vlhkost 80 % Nadmořská výška Pracovní: 3000 m, nepracovní: m Perioda seřízení: Jako perioda pro kalibraci se doporučuje jeden rok.

13 8. Dodatky Dodatek A: Balení Standardní příslušenství: Volitelné: Testovací vodiče Multifunkční testovací Termočlánek typu K Manuál socket Krokosvorky Úzké testovací vodiče Dodatek B: Základní péče a čištění Varování: Abyste zabránili elektrickému šoku nebo poškození multimetru, ujistěte se, že je vnitřek přístroje vždy suchý. Čištění Pro čištění vnějšku přístroje proveďte následující: Setřete prach z povrchu přístroje měkkým hadříkem. Pozor ať při utírání displeje jej neodřete. Čištění provádějte lehce navlhčeným měkkým hadříkem, nikoliv zcela namočeným. Doporučuje se použít slabý čisticí prostředek nebo čistou vodu. Abyste zabránili poškození přístroje, nepoužívejte korozivní chemická čistidla. Špína nebo vlhkost v terminálech může ovlivnit výsledky měření. Pro vyčištění multimetru se řiďte následujícími kroky. 1) Vypněte multimetr a odpojte testovací vodiče. 2) Otočte multimetr a vytřepejte z terminálů špínu. 3) Vyčistěte kontakty každého terminálu čistou vatou namočenou v alkoholu. Dodatek C: Výměna pojistky Pojistku vyměňte následovně: 1) Ujistěte se, že volicí kotouč je na pozici OFF. Odpojte testovací vodiče a všechny konektory ze vstupních terminálů. 2) Zvedněte stojánek a povolte šroubky vhodných křížovým šroubovákem. Sundejte kryt baterie. 3) Sundejte kryt baterie pomocí plochého šroubováku. Vyměňte pojistku. Používejte pouze pojistky o určené hodnote (1 A / 250 V). 4) Dejte zpět kryt baterie a utáhněte šroubky. Dovozce pro Českou republiku: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
