Digitální multimetr EM580A

Rozměr: px
Začít zobrazení ze stránky:

Download "Digitální multimetr EM580A"

Transkript

1 Před použitím výrobku si pečlivě přečtěte tento manuál. Digitální multimetr EM580A Záruka Záruka na vady materiálu a zpracování, platí po dobu dvou let od data zakoupení. Tato záruka se nevztahuje na baterie a pojistky. Záruka se také nevztahuje na situace, pokud byla chyba způsobena špatným použitím nebo abnormálními operačními podmínkami. Základní popis Tento digitální multimetr s automatickým rozsahem je napájený baterií a má měření izolace. Má displej o maximální hodnotě Lze použít pro měření: 1. DC a AC napětí 2. DC a AC proudu 3. Odporu 4. Izolačního odporu 5. Frekvence 6. Diod 7. Kontinuity Bezpečnostní informace Multimetr byl navržen podle IEC pro CAT III 600V a stupeň znečištění 2. Varování Abyste zabránili možnému elektrickému šoku nebo zranění, řiďte se těmito pokyny: - Nepoužívejte měřič, pokud je poškozený. Před použitím si prohlédněte kryt přístroje. Dávejte si zvláště pozor na izolaci kolem konektorů. - Prohlédněte si testovací vodiče, zda nemají poškozenou izolaci nebo odhalené kovové části. Zkontrolujte kontinuitu testovacích vodičů. Vyměňte poškozené testovací vodiče, než měřič použijete. - Nepoužívejte měřič, pokud se chová abnormálně. Může být narušena ochrana. Pokud máte pochyby, nechte měřič zkontrolovat. - Nepracujte s měřičem v blízkosti výbušných plynů, par nebo prachu. - Nezavádějte vyšší než přímo na měřiči specifikované napětí, mezi sondy nebo mezi jakoukoliv sondu a uzemnění. - Před použitím potvrďte správnou operaci měřič změřením známého napětí. - Při měření proudu vypněte napájení měřeného obvodu, než k němu připojíte měřič. Měřič zapojte s měřeným obvodem sériově. - Při servisu měřiče používejte jen specifikované náhradní díly. - Buďte opatrní při práci s napětími přes 30V AC rms, 42V peak nebo 60V DC. Taková napětí představují riziko. - Když používáte sondy, udržujte prsty za bariérami na sondách. - Když provádíte spojení, připojte černý testovací vodič dříve, než připojíte červený vodič. Když testovací vodiče odpojujete, odpojte nejprve červený vodič. - Než otevřete zadní kryt přístroje, odpojte testovací vodiče od testovaného obvodu. - Nepracujte s měříčem, když má odpojený nebo uvolněný zadní kryt. - Abyste zabránili chybným údajům, které by mohly vést k elektrickému šoku nebo zranění, vyměňte baterie hned, jakmile se objeví indikátor. - Když jste v módu Relative nebo MIN, je zobrazen symbol "REL" nebo "MIN". Dávejte si pozor na nebezpečné napětí. - Než provedete test odporu izolace, ujistěte se, že testovaný objekt není napájený. - Abyste zabránili elektrickému šoku, nesahejte na testované objekty a odhalené vodiče. Řiďte se bezpečnostními požadavky, když pracujete na nebezpečných místech. - Používejte další ochranné prostředky podle nařízení ve své zemi, když pracujete na nebezpečných místech. - Nepracujte sami. - Používejte měřič pouze tak, jak je popsáno v tomto manuálu. Jinak můžete narušit bezpečnost přístroje. - Abyste zabránili elektrickému šoku, nesahejte na odhalené vodiče a při použití měřiče se neuzemňujte. - Další nebezpečí: Když je sonda připojená k nebezpečnému aktivnímu potenciálu, je třeba si uvědomit, že se tento potenciál může udát na druhé sondě! - CAT III - kategorie měření III je pro měření prováděná na domovních instalacích. Příklady - rozvodné desky, jističe, vedení, kabely, zásuvky, pevné instalace a další, dále průmyslové použití a některé další vybavení, například stacionární motory s trvalým připojením k pevným instalacím. Nepoužívejte měřič pro měření v kategorii měření IV.

2 Upozornění Abyste zabránili možnému poškození měřiče nebo testovaného vybavení, řiďte se následujícími pokyny: - Před testováním odporu, diod, izolace nebo kontinuity odpojte napájení obvodu a vybijte všechny kapacitory. - Pro dané měření používejte správnou funkci, terminály a rozsah. - Před měřením proudu zkontrolujte pojistku měřiče a před připojením měřiče vypojte napájení měřeného obvodu. - Před otočením voliče funkcí kvůli přepnutí funkce odpojte testovací vodiče od testovaného obvodu. - Před otevřením krytu nebo krytu baterií odpojte od měřiče testovací vodiče. Symboly 1) Střídavý proud (AC) 2) Stejnosměrný proud (DC) 3) Důležitá bezpečnostní informace. Nahlédněte do manuálu. 4) Pozor, nebezpečné napětí. 5) Uzemnění 6) Pojistka 7) Splňuje nařízení Evropské unie 8) Dvojitá izolace 9) Slabá baterie 10) Dioda Instrukce Přepínač funkce/rozsahu Měřič zapněte výběrem funkce měření. Měřič poskytuje standardní zobrazení pro funkce (rozsah, jednotky měření, atd.). Používejte odpovídající tlačítka pro výběr jiných funkcí, jako jsou data hold, výběr rozsahu, mód Relavite atd. Více informací v následující tabulce a na obrázku vpravo. Instrukce přepínače funkce/rozsahu AC napětí od 0V do 600V. DC napětí od 0V do 600V. Ohmy od 0Ω do 40MΩ. Test diod. Nad 2V zobrazí "OL". Test kontinuity. Bzučák zazní při <30Ω a nezazní při >50Ω. Frekvence od 1Hz do 100kHz. DC ma od 0mA do 400mA. AC ma od 0mA do 400mA. MegaOhmy od 0.1Ω do 4000MΩ, testovací napětí je 250V. MegaOhmy od 0.1Ω do 4000MΩ, testovací napětí je 500V. MegaOhmy od 0.1Ω do 4000MΩ, testovací napětí je 1000V.

3 Instrukce pro vstupní terminály Terminály jsou označny na obrázku vpravo a vysvětleny v následující tabulce. 1 Výstupní terminál testovacího napětí při testu izolace. 2 Vstupní terminál testovacího proudu při testu izolace. Vstupní terminál pro měření proudu <400mA. 3 Volitelný stínicí terminál při testu izolace. Vratný (COM) terminál pro všechna měření vyjma testu izolace. 4 Vstupní terminál pro měření napětí, kontinuitu, odpor, diody a frekvence. Instrukce pro tlačítka Tlačítka měřiče jsou zobrazena na obrázku vpravo a popsána v následující tabulce. RANGE Přepne mód automatického rozsahu na mód manuální rozsahu. Stiskněte a přidržte pro návrat do módu automatického rozsahu. MAX/MIN HOLD Stiskněte toto tlačítko. Na displeji se objeví symbol "MAX" a maximální hodnota. Stiskněte tlačítko znovu, na displeji se objeví symbol "MIN" a minimální hodnota. Stiskněte tlačítko ještě jednou, displej zobrazí blikající "MAX" a "MIN" spolu s aktuální hodnotou. Stiskněte a přidržte na déle než jednu sekundu pro ukončení módu MAX MIN, na displeji se zobrazí aktuální hodnota. Stiskněte pro udržení aktuální hodnoty. Měřič se dostane do módu data hold. Stiskněte znovu pro uvolnění displeje. V módu MIN, MAX nebo REL funguje toto tlačítko normálně. V módu data hold tlačítka "REL" a "MAX/MIN" nefungují. Zapnutí a vypnutí podsvícení. Podsvícení se vypne samo po jedné minutě. INSULATION TEST LOCK REL Spustí a zastaví test izolace, když je otočný přepínač na pozici testu izolace (4000Ω/250V, 4000Ω/500V nebo 4000Ω/1000V). Po stisknutí tlačítka "Test" začne test izolace. Pro uzamknutí testu izolace můžete stisknout tlačítko "LOCK". Uzamknutí testu znamená, že měřič vysílá neustále testovací napětí a provádí test izolace. Pro ukončení stavu uzamčení opět stiskněte tlačítko "TEST". Stiskněte toto tlačítko. Měřič vstoupí do módu Relative a uloží aktuální měření jako referenční pro pozdější měření. Na displeji se objeví "REL" a hodnota nula. Stiskněte tlačítko znovu. Začne blikat "REL" a displej zobrazí referenční hodnotu. Stiskněte a přidržte toto tlačítko po jednu sekundu, aby měřič ukončil mód Relative. LCD displej 1) Vybrán mód automatického rozsahu 2) AC 3) Znaménko mínus 4) Baterie je slabá a měla by být ihned vyměněna. Varování: Abyste zabránili chybným údajům, které by mohly vést k elektrickému šoku nebo zranění, vyměňte baterie, jakmile se objeví tento indikátor. 5) Indikátor testu izolace. Objeví se, když je spuštěno testovací napětí. Poznámka: Terminál "MΩ" má jako výstup vysoké napětí. Dávejte si pozor. 6) Test izolace je v módu Fixed Time Test. 7) Test izolace je uzamčen, takže můžete testovat po dlouhou dobu. 8) 250V - napětí testu izolace je 250V. 500V - napětí testu izolace je 500V. 1000V - napětí testu izolace je 1000V. 9) Vybrán test diod. 10) Test kontinuity. 11) Vybrán mód manuálního rozsahu. 12) Umožněno automatické vypnutí.

4 13) Spuštěn mód data hold. 14) Aktivní mód Relative. 15) Zobrazena minimální hodnota. 16) Zobrazena maximální hodnota. 17) Jednotky na LCD mv, V Jednotky napětí. mv; milivolty; V: volty; 1V=10³mV μa, ma, A Jednotky proudu. μa: mikroampér; ma: miliampér; A: ampér; 1A=10³mA=10 6 μa Ω, kω, MΩ Jednotky odporu. Ω: Ohm; kω: kiloohm; MΩ: megaohm; 1MΩ=10³kΩ=10 6 Ω Hz, khz, MHz Jednotky frekvence. Hz: Hertz; khz: kilohertz; MHz: megahertz; 1MHz=10³Hz=10 6 Hz 18) Analogový dílkový graf Délka rozsvícených segmentů odpovídá aktuální hodnotě na LCD. Dílkový graf je jako ručička analogového měřiče. Má indikátor přetížení ( ) na pravé a indikátor negativní polarity ( ) na levé straně. Protože se dílkový graf aktualizuje desetkrát rychleji, než digitální displej, je užitečný pro vrcholová a nulová nastavení a pro pozorování rapidně se měnících vstupů. Počet rozsvícených dílků indikuje naměřenou hodnotu a je relativní vůči hodnotě celé škály vybraného rozsahu. V rozsahu 400V například hlavní rozdělení škály reprezentují 0V, 100V, 200V, 300V a 400V. Vstup o -100V rozsvítí znaménko mínus a segmenty na škále až po "10". Základní specifikace Maximální napětí mezi jakýmikoliv terminály a uzemněnín: 600V DC nebo AC rms Ochrana pojistkou pro vstupy jacku "ma": 400mA, 690V, rychlá, min. specifikace přerušení 20000A Displej: 3 3/4 číselný LCD s maximální hodnotou Indikace přesahu: Na displeji se objeví "OL". Indikace negativní polarity: Na displeji se automaticky objeví značka "-". Vzorkování: zhruba dvakrát až třikrát za sekundu. Operační prostředí: teplota: 0 C až 40 C, vzdušná vlhkost: <75% Skladovací prostředí: teplota: -30 C až 60 C, vzdušná vlhkost: <85% Pracovní nadmořská výška: 0 až 2000 metrů Baterie: 6 x 1.5V, AA nebo ekvivalentní. Indikace slabé baterie: Na displeji se zobrazí. Rozměry: 200 x 100 x 56 mm Hmotnost: zhruba 620 g (včetně baterie) Specifikace Přesnost je specifikována po dobu jednoho roku po kalibraci a při teplotách 18 C až 28 C a vzdušné vlhkosti do 75 %. Specifikace přesnosti je: ±[(% hodnoty) + (číslonejméně důležitých digitů)] DC napětí 400mV 0.1mV ± (1.0% + 5) 4V 0.001V ± (0.8% + 3) 40V 0.01V 400V 0.1V 600V 1V ± (1.0% + 5) Vstupní odpor: Rozsah 400mV: >1000MΩ; jiné rozsahy: 10MΩ AC napětí 400mV 0.1mV ± (1.5% + 5) 4V 0.001V ± (1.0% + 5) 40V 0.01V 400V 0.1V 600V 1V ± (1.2% + 5) Vstupní odpor: Rozsah 400mV: >1000MΩ; jiné rozsahy: 10MΩ

5 Frekvenční rozsah: 40Hz až 400Hz Odezva: průměrná, kalibrovaná v rms sinusové vlny DC proud 40mA 0.01mA ± (1.2% + 3) 400mA 0.1mA Maximální povolený vstup: 400mA Pokles napětí: 5mV/mA Ochrana před přetížením: Pojistka 400mA/690V rychlá AC proud 40mA 0.01mA ± (1.5% + 5) 400mA 0.1mA Maximální povolený vstup: 400mA Frekvenční rozsah: 40Hz až 400Hz Odezva: průměrná, kalibrovaná v rms sinusové vlny Pokles napětí: 5mV/mA Ochrana před přetížením: Pojistka 400mA/690V rychlá Odpor 400Ω 0.1Ω ± (1.0% + 5) 4kΩ 0.001kΩ ± (1.0% + 3) 40kΩ 400kΩ 4MΩ 0.01kΩ 0.1kΩ 0.001MΩ 40MΩ 0.01MΩ ± (1.8% + 5) Napětí otevřeného obvodu: v rozsahu 400Ω: zhruba -1.2Vdc; v jiných rozsazích: zhruba -0.45Vdc Frekvence 4kHz 0.001kHz ± (0.8% + 3) 40kHz 100kHz Rozsah měření: 500mV rms ~ 20V rms 0.01kHz 0.1kHz Diody a kontinuita Rozsah Popis Poznámka Zobrazí se přibližný pokles posměrného napětí diody. Napětí otevřeného obvodu: zhruba 3V Vestavěný bzučák zazní, pokud je odpor menší než 30Ω. Napětí otevřeného obvodu: zhruba -1.2V Test izolace Rozsah měření: 0.1Ω až 4000MΩ Testovací napětí: 250V, 500V, 1000V Přesnost testovacího napětí: +20%, -0% Nominální testovací proud (1kΩ/V): 1mA Alarm testu: u testu izolace vydá vestavěný bzučák zvuk, když bude odpor nižší než 5MΩ.

6 Testovací napětí Rozsah zobrazení Rozlišení Testovací proud Přesnost 250 V (0% až +20%) 500 V (0% až +20%) 1000 V (0% až +20%) Operační instrukce 0.1 až 400.0MΩ 0.1MΩ 250kΩ ± (5%+5) 400 až MΩ 1MΩ až MΩ ± (10%+5) 0.1 až 400.0MΩ 0.1MΩ 500kΩ ± (5%+5) 400 až MΩ 1MΩ až MΩ ± (10%+5) 0.1 až 400.0MΩ 0.1MΩ 1MΩ ± (5%+5) 400 až MΩ 1MΩ až MΩ ± (10%+5) Použití módu Relative Výběr tohoto módu způsobí, že měřič uloží aktuální hodnotu jako referenční pro další měření. 1. Stiskněte tlačítko REL. Měříč vstoupí do módu Relative a uloží aktuální hodnotu jako referenční pro následující měření. Na displeji se objeví indikátor "REL". Hodnota na dipleji je nula. 2. Displej zobrazí rozdíl mezi referenční hodnotou a nový měřením. Tip: Stiskněte tlačítko REL znovu. Na displeji začne blikat "REL". Displej nezobrazí žádnou referenční hodnotu. Stiskněte REL ještě jednou, měřič senavrátí do módu Relative. 3. Stiskněte a přidržte tlačítko REL na déle než jednu sekundu. Měřič ukončí mód Relative. Mód data hold Stiskněte tlačítko "HOLD" pro udržení aktuální hodnoty na displeji. Na displeji se objeví indikátor "H". Pro ukončení módu data hold stiskněte tlačítko znovu. Indikátor "H" zmizí. Mód záznamu MIN MAX Když je aktivován, mód MIN MAX zaznamenává minimální a maximální hodnoty všech vstupních hodnot. Když se vstup dostane pod zaznamenanou minimální hodnotu nebo nad zaznamenanou maximální hodnotu, měřič zaznamená novou hodnotu. Použití záznamu MIN MAX: 1. Ujistěte se, že je měřič na požadované funkci a rozsahu. 2. Stiskněte tlačítko "MAX/MIN" pro aktivaci módu MIN MAX a na displeji se zobrazí maximální hodnota, zatímco se objeví indikátor "MAX". 3. Stiskněte tlačítko "MAX/MIN" pro pohym mezi minimální hodnotou (objeví se "MIN"), aktuální hodnotou ("MAX a "MIN" blikají) a maximální hodnotou (objeví se "MAX"), atd. 4. Pro ukončení a vymazání uložených hodnot stiskněte a přidržte tlačítko "MAX/MIN" na více než jednu sekundu nebo otočte volicím kotoučem. Manuální rozsah a automatický rozsah Měřič má u funkcí měření, které mohou mít automatický nebo manuální rozsah, základně nastaven mód automatického rozsahu. Když je měřič v módu automatického rozsahu, zobrazí se "AUTO". 1. Stiskněte tlačítko RANGE. Měřič vstoupí do módu manuálního rozsahu a "AUTO" zmizí. Každé stisknutí tlačítka RANGE navyšuje rozsah. Když dosáhnete nejvyššího rozsahu, měřič se přesune na nejnižší rozsah. 2. Pro opuštění módu manuálního rozsahu stiskněte a držte tlačítko RANGE na zhruba dvě sekundy. Měřič se vrátí do módu automatického rozsahu. Měření napětí 1. Připojte černý testovací vodič k terminálu "COM" a červený testovací vodič k terminálu "VΩHz". 2. Nastavte přepínač funkcí na pozici V nebo V~ (první je pro měření DC napětí, druhé pro AC napětí). 3. V módu manuálního rozsahu, pokud není magnituda napětí známá dopředu, vyberte nejprve nejvyšší rozsah a poté jej snižujte, dokud nedostanete správné výsledky. 4. Připojte testovací vodiče přes zátěž, kterou budete testovat. 5. Přečtěte si hodnotu na displeji. U měření DC napětí bude též indikována polarita spojení červeného testovacího vodiče. Poznámka: Abyste zabránili elektrickému šoku nebo poškození měřiče, neměřte DC napětí vyšší než 600V nebo AC napětí vyšší

7 než 600V rms, ačkoliv je možné získat výsledky. Měření napětí Varování Abyste zabránili zranění nebo poškození měřiče: - Nepokoušejte se provádět měření proudu v obvodu, když je potenciál otevřeného obvodu u uzemnění vyšší než 600V. - Použijte pro určité měření správné terminály, pozici přepínače a rozsah. - Nepoužívejte měřič pro měření proudů nad 400mA. - Neumísťujte sondy paralelně s obvodem nebo dílem, když jsou testovací vodiče zapojeny do terminálů pro proud. - Před měřením zkontrolujte pojistku měřiče. 1. Nastavte přepínač rozsahu na rozsah "ma " nebo "ma~". Když vyberete mód manuálního rozsahu a neznáte magnitudu proudu, vyberte nejprve nejvyšší rozsah a poté jej snižujte, dokud nedostanete správné výsledky. 2. Připojte černý testovací vodič k terminálu "COM" a červený testovací vodič k terminálu "ma". 3. Vypněte napájení obvodu, který chcete měřit. Vybijte všechny kapacitory. 4. Přerušte cestu obvodu, který chcete měřit, připojte sériově testovací vodiče s obvodem. 5. Zapněte napájení obvodu a přečtěte si na displeji hodnotu. U měření DC napětí bude též indikována polarita spojení červeného testovacího vodiče. Měření odporu 1. Připojte černý testovací vodič k terminálu "COM" a červený testovací vodič k terminálu "VΩHz" (Poznámka: polarita červeného vodiče je pozitivní "+"). 2. Nastavte přepínač funkcí na pozici Ω. 3. Připojte testovací vodiče přes zátěž, kterou chcete měřit. 4. Přečtěte si na displeji hodnotu. Poznámka: 1. U měření odporu >1MΩ může měřiči chvíli trvat několik sekund, než stabilizuje hodnotu. To je normální u měření vysokých odporů. 2. Když není vstup připojený, tj. ve stavu otevřeného obvodu, zobrazí se indikátor přesahu "OL". 3. Před měřením odpojte napájení obvodu, který chcete měřit, a pečlivě vybijte všechny kapacitory. Test kontinuity 1. Připojte černý testovací vodič k terminálu "COM" a červený testovací vodič k terminálu "VΩHz" (Poznámka: polarita červeného vodiče je pozitivní "+"). 2. Nastavte přepínač funkcí na pozici. 3. Připojte testovací vodiče k obvodu, který chcete testovat. 4. Pokud je odpor nižší než 30Ω, vestavěný bzučák vydá zvuk. Poznámka: před testem odpojte napájení testovaného obvodu a pečlivě vybijte všechny kapacitory. Měření frekvence 1. Připojte černý testovací vodič k terminálu "COM" a červený testovací vodič k terminálu "VΩHz". 2. Nastavte přepínač rozshaů na pozici Hz. 3. Připojte testovací vodiče před zdroj nebo zátěž, kterou chcete testovat. 4. Přečtěte si na displeji výsledek. Poznámka: Napětí vstupního signálu by mělo být mezi 500mV rms a 20V rms. Pokud napětí přesáhne 20V rms, přesnost hodnoty může být mimo specifikovaný rozsah. Dioda 1. Připojte černý testovací vodič k terminálu "COM" a červený testovací vodič k terminálu "VΩHz". 2. Nastavte přepínač funkcí na pozici. 3. Připojte červenou testovací sondu k anodě testované diody a černou testovací sondu ke katodě diody. 4. Displej zobrazí přibližný pokles napětí v propustném směru. Pokud je spojení obrácené, na displeji se zobrazí "OL". Měření izolačního odporu Poznámky: - Než provedete test izolačního odporu, ujistěte se, že testovaný objekt není napájený. - Dávejte si pozor, riziko elektrického šoku. Poté, co dokončíte test izolačního odporu, zcela vybijte testovaný objekt. - Abyste zabránili elektrickému šoku, nesahejte na testovaný objekt, ani se nedotýkejte holých vodičů na měřiči (včetně testovacích vodičů). - Před testem se ujistěte, že ke v pořádku pojistka v měřiči.

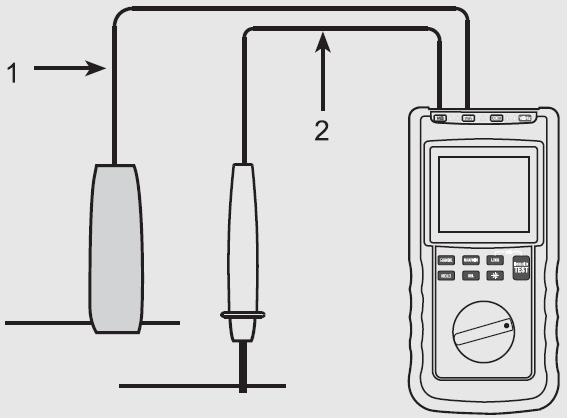

8 Popisky k obrázku vpravo 1) Testovací vodič s velkou testovací svorkou. 2) Vysokonapěťový testovací vodič. 1. Viz obrázek vpravo. Zapojte zástrčku vysokonapěťového testovacího vodiče do terminálu "MΩ", poté zapojte zástrčku testovacího vodiče s velkou svorkou do terminálu "ma". 2. Testovací vodič z terminálu "ma" je uzemnění. Testovací vodič z terminálu "MΩ" je aktivní linka. Nastavte přepínač na pozici OFF, poté připojte velkou testovací svorku k testovacímu bodu objektu, který chcete měřit. 3. Vyberte si napětí: pro výběr požadovaného napětí nastavte přepínač na odpovídající pozici napětí (4000Ω/250V, 4000Ω/500V nebo 4000Ω/1000V). 4. Dokněte se sodnou vysokonapěťového testovacího vodiče jiného testovacího bodu na objektu. Stiskněte tlačítko TEST. Na displeji se objeví indikátor "TEST". Měřič začne s testem izolačního odporu a skrze terminály je úuštěno vysoké napětí. Přečtěte si hodnotu na displeji. Pokud je izolační odpor nižší než 5MΩ, vestavěný bzučák vydá zvuk. 5. Zastavení měření. V kroku 4 po stisknutí tlačítka TEST se na displeji objevil indikátor "TEST". což znamenalo, že z přístroje jde výstup vysokého napětí. Zhruba o 30 sekund později se indikátor "TEST" vypne, což znamená, že skončil výstup vysokého napětí, zatímco se měření automaticky zastavilo. Pokud chcete provádět delší měření, měli byste před vypnutím indikátoru "TEST" stisknout tlačítko LOCK. Pro ukončení měření můžete kdykoliv stisknout tlačítko TEST. 6. Vybití testovaného objektu. Testovaný objekt se vybije přes měřič. Držte sondy na testovacích bodech, dokud se objekt zcela nevybije. 7. Pokud je to nezbytné, můžete použít stínění pro zabránění poruchám způsobeným unikajícím proudem. Abyste tak učinili, pouze zapojte normální testovací vodič do terminálu "COM" a připojte sondu (nebo krokosvorku) tohoto testovacího vodiče k vnějšímu povrchu objektu, který se chystáte testovat, než provedete test izolačního odporu. Identifikace testovacích vodičů 1) Testovací vodič s velkou testovací svorkou. 2) Vysokonapěťový testovací vodič. 3) Normální testovací vodič (pokud je to nezbytné, můžete pro snadné použití připojit k této sondě krokosvorku). Automatické vypnutí Poté, co je měřič zapnut, má jako základní mód automatického vypnutí. Objeví se indikátor "APO". Displej se vypne a měřič se přepne do spánkového módu, pokud s ním nebudete pracovat alespoň 30 minut. Pro opětovné zapnutí měřiče nastavte přepínač na pozici "OFF" a poté jej nastavte na požadovanou pozici měření. Pro znemožnění funkce automatického vypnutí zapněte měřič, zatímco držíte stisknuté jakékoliv tlačítko kromě "HOLD", "TEST" a "LOCK". Údržba Varování Vyjma výměny baterie a pojistky se nikdy nepokoušejte opravovat nebo udržovat měřič, pokud k tomu nemáte kvalifikaci, relevantní kalibrace, provozní test a servisní instrukce. Měřič skladujte na suchém místě. Základní údržba Často čistěte kryt pomocí navlhčeného hadříku a slabého čisticího prostředku. Nepoužívejte brusné materiály nebo rozpouštědla. Špína nebo vlhkost v terminálech mohou ovlivnit měření. Terminály čistěte následovně: 1. Nastavte přepínač rozsahu na pozici OFF a odpojte testovací vodiče. 2. Vytřeste z terminálů špínu. 3. Namočte do alkoholu čisticí vatovou tyčinku. 4. Vyčistěte pomocí tyčinky všechny terminály.

9 Výměna baterií a pojistky Varování Abyste zabránili falešným údajům, které by mohly vést k elektrickému šoku nebo zranění, vyměňte baterii ihned, jakmile se objeví indikátor. Abyste zabránili poškození nebo zranění, zapojujte pouze baterie a pojistky specifikovaných hodnot. Před otevřením krytu nebo krytu baterií odpojte testovací vodiče. Pro výměnu baterie odšroubujte šroubky ze zadního krytu a kryt sundejte. Vyměňte vybité baterie za nové stejného typu (AA nebo ekvivalentní). Dejte zpět zadní kryt a šroubky. Tento měřič používá jednu pojistku: 400mA, 690V, rychlá, minimální specifikace přerušení 20000A. Pro výměnu pojistky použijte metodu popsanou výše pro sundání zadního krytu, vyměňte vyhořelou pojistku za novou o stejné hodnotě. Dejte zpět zadní kryt, šroubky a pouzdro. Příslušenství Manuál: 1 kus Testovací vodiče: 1 pár Testovací vodiče pro testování izolace: 1 pár Poznámky 1. Obsah tohoto manuálu může být bez předchozího upozornění měněn. 2. Výrobce nepřebírá zodpovědnost za jakékoliv ztráty. 3. Obsah tohoto manuálu nelze použít jako důvod pro použití přístroje pro speciální aplikace. Recyklace Vážený zákazníku, mějte na pamětí, že pokud se chystáte tohoto výrobku zbavit, mnoho jeho částí obsahuje cenné materiály, které je možné recyklovat. Nevhazujte, prosím, výrobek do odpadu, ale doneste jej na určené sběrné místo. GM electronic spol. s r.o.
