AŽD Praha s.r.o. Popis prací na projektu interface IRI. Milan Kunhart Jakub Marek

Transkript

1 AŽD Praha s.r.o. Popis prací na projektu interface IRI Milan Kunhart Jakub Marek K aktuálním problémům zabezpečovací techniky v dopravě IV ZČU Plzeň

2 Obsah prezentace Stručně o PP ETCS Zařízení IRI Testování M. Kunhart J. Marek Popis prací na projektu interface IRI 2

3 Stručně o PP ETCS v ČR (traťový úsek Poříčany Kolín) M. Kunhart J. Marek Popis prací na projektu interface IRI 3

4 Stručně o PP ETCS v ČR 22 km trati + ŽZO Cerhenice 3 stanice: Velim, Pečky, Poříčany 6 přejezdů 3 lokomotivy M. Kunhart J. Marek Popis prací na projektu interface IRI 4

5 Stručně o PP ETCS v ČR Stávající ZZ: ETB, PZS AŽD 71, AB3-88A Nové ZZ: 1 x DOZ 1, 1 x IRI, 1 x RBC, 4 x on-board, STM LS, balízy Dodavatelé: Ansaldo STS Italia, Ansaldo STS France, AŽD Praha M. Kunhart J. Marek Popis prací na projektu interface IRI 5

6 Stručně o PP ETCS v ČR B T S B T S GSM-R MSC OP - RBC RBC OP - DOZ IRI AB PZ SZZ PZ AB PZ SZZ PZ AB PZ SZZ PZ AB vazba datová vazba potenciálová Celková architektura zařízení PP ETCS L2 v ČR M. Kunhart J. Marek Popis prací na projektu interface IRI 6

7 Zařízení IRI (Interlocking RBC Interface) M. Kunhart J. Marek Popis prací na projektu interface IRI 7

8 Zařízení IRI Co to je? Převodník Zařízení SIL 4 Interní fce AB ETCS M. Kunhart J. Marek Popis prací na projektu interface IRI 8

9 Zařízení IRI Funkce AB ETCS: Nejrozsáhlejší funkce IRI Na výstupu info o celém PO Jízdu vlaku sleduje v jednotlivých KO M. Kunhart J. Marek Popis prací na projektu interface IRI 9

10 Zařízení IRI Výhody řešení AB ETCS: Schopen detekovat ztrátu šuntu v celém KO a bezpečně na ni reagovat Při bezporuchové činnosti AB R je výstup AB ETCS a AB R shodný Poruchami AB R není nepříznivě ovlivněna jízda vlaků jedoucích podle AB ETCS M. Kunhart J. Marek Popis prací na projektu interface IRI 10

11 Zařízení IRI - činnost KÚ Informace ze stanic, tratí a přejezdů VC TS OD VJ K VA NOBP HN IRI KÚ VC TS PO HN PZ Kom. Informace z IRI do RBC PZ M. Kunhart J. Marek Popis prací na projektu interface IRI 11

12 Testování (na PP ETCS) M. Kunhart J. Marek Popis prací na projektu interface IRI 12

13 Testování na PP ETCS Funkční testy FA IRI Integrační testy Testy pro PTS stavědel Testy skutečných zařízení M. Kunhart J. Marek Popis prací na projektu interface IRI 13

14 Funkční testy FA IRI» na PC i skutečném zařízení IRI se simulovaným okolím M. Kunhart J. Marek Popis prací na projektu interface IRI 14

15 Funkční testy FA IRI První funkční test FA IRI očekávané reakce automatů (jazyk A++) na jednom PC (EdA, EdB, Monitor) Druhý funkční test FA IRI korektní chování FA na cílovém zařízení IRI (simulov. okolí) M. Kunhart J. Marek Popis prací na projektu interface IRI 15

16 Integrační testy» ve stádiu integrace skutečných zařízení IRI a RBC M. Kunhart J. Marek Popis prací na projektu interface IRI 16

17 Integrační testy První integrační test (Dati 1) správná konfigurace, správné chápání informací Druhý integrační test (Dati 2) správné chování, očekávaná reakce na informace M. Kunhart J. Marek Popis prací na projektu interface IRI 17

18 Integrační testy Test Dati 2 Prague Genoa DOZ OP PC SIM IXL A PC SIM IXL B PC SIM IXL C PC SIM IRI ISDN RBC PC SIM LIN PC SIM LINEA PC SIM TRAIN Architektura zařízení při integračním testu Dati 2 M. Kunhart J. Marek Popis prací na projektu interface IRI 18

19 Testy pro PTS stavědel» na skutečném zařízení IRI a RBC se simulátory stavědel M. Kunhart J. Marek Popis prací na projektu interface IRI 19

20 Testy pro PTS stavědel Architektura zařízení při testech pro získání PTS úpravy stavědel M. Kunhart J. Marek Popis prací na projektu interface IRI 20

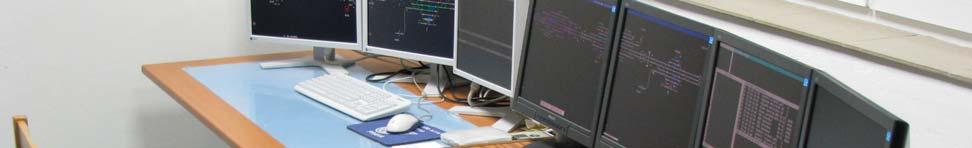

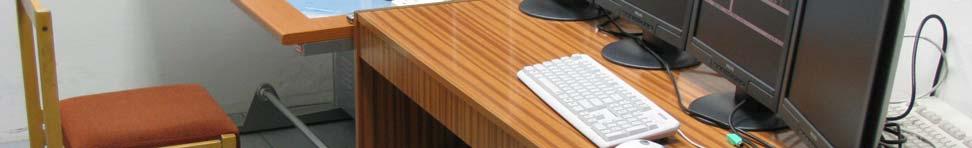

21 Testy pro PTS stavědel Ovládací pracoviště celkový pohled M. Kunhart J. Marek Popis prací na projektu interface IRI 21

22 Testy pro PTS stavědel Architektura zařízení při testech pro získání PTS úpravy stavědel M. Kunhart J. Marek Popis prací na projektu interface IRI 22

23 Testy pro PTS stavědel Skříň s DOZ a IRI M. Kunhart J. Marek Popis prací na projektu interface IRI 23

24 Testy pro PTS stavědel Skříň s DOZ a IRI detail M. Kunhart J. Marek Popis prací na projektu interface IRI 24

25 Testy pro PTS stavědel Architektura zařízení při testech pro získání PTS úpravy stavědel M. Kunhart J. Marek Popis prací na projektu interface IRI 25

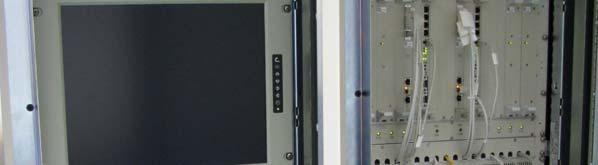

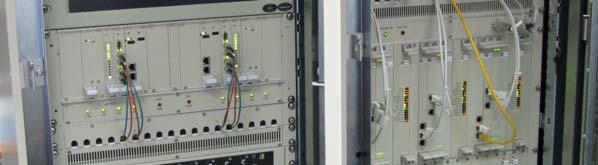

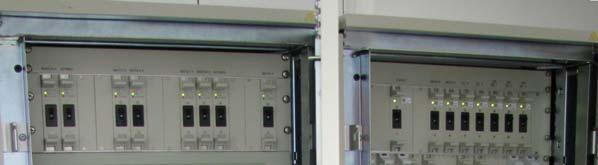

26 Testy pro PTS stavědel Skříně s RBC M. Kunhart J. Marek Popis prací na projektu interface IRI 26

27 Testy pro PTS stavědel Architektura zařízení při testech pro získání PTS úpravy stavědel M. Kunhart J. Marek Popis prací na projektu interface IRI 27

28 Testy pro PTS stavědel DMI na lokomotivě ř. 471 M. Kunhart J. Marek Popis prací na projektu interface IRI 28

29 Testy pro PTS stavědel Architektura zařízení při testech pro získání PTS úpravy stavědel M. Kunhart J. Marek Popis prací na projektu interface IRI 29

30 Testy pro PTS stavědel Simulátory stavědel (zpředu: Poříčany, Pečky, Velim) M. Kunhart J. Marek Popis prací na projektu interface IRI 30

31 Testy skutečných zařízení» po vydání PTS stavědel a provedení jejich úprav M. Kunhart J. Marek Popis prací na projektu interface IRI 31

32 Shrnutí prací na IRI M. Kunhart J. Marek Popis prací na projektu interface IRI 32

33 Děkuji za pozornost Ing. Jakub Marek AŽD Praha, s. r. o. Výzkum a vývoj P13 marek.jakub@azd.cz M. Kunhart J. Marek Popis prací na projektu interface IRI 33
