K aktuálním problémům zabezpečovací techniky v dopravě VII. Aktuální evropský stav a výhled v oblasti detekčních prostředků vlaku
|
|
- Vladimír Růžička
- před 8 lety
- Počet zobrazení:
Transkript
1 K aktuálním problémům zabezpečovací techniky v dopravě VII Aktuální evropský stav a výhled v oblasti detekčních prostředků vlaku ZČU Plzeň, Karel Beneš, 22. květen 2012
2 Evropa a detekční prostředky Interoperabilita - Směrnice 2008/57/ES (o interoperabilitě železničního systému ve Společenství) - v ČR aplikovaná na tratě celostátní TSI (CCS): Účinné - rozhodnutí Komise 2006/679/ES (konvenční tratě) a 2006/860/ES (vysokorychlostní tratě) - pro detekční prostředky požadavky zejména v dodatku 1 přílohy A s mnoha otevřenými body Nové - rozhodnutí Komise 2012/88/EU (společné pro konvenční a vysokorychlostní tratě) - vydané 25. ledna 2012, účinné po 6 měsících Z pohledu detekčních prostředků vyčlenění požadavků do tzv. Interface document (Interfaces between control-command and signalling trackside and other subsystems) - odvozen z dodatku 1 přílohy A účinných TSI CCS, uzavření některých otevřených bodů (např. EMC mezi počítači náprav a drážními vozidly)
3 Řídící činnost - zejména ERA Dílčí aktivity: Evropské aktivity Sumarizace pravidel pro EMC ve členských státech - cílem je vytvoření referenčního dokumentu s existujícími pravidly pro uvádění vozidel do provozu (včetně EMC) možnost cross-acceptance v případě shody pravidel Definice zamýšleného cílového stavu v oblasti EMC - pokračování aktivit pro uzavření otevřených bodů v TSI CCS, definice dlouhodobého cíle (desítky let) - strategické rozhodnutí o používání kolejových obvodů a počítačů náprav Pracovní skupiny - ERA (zástupci ERA, CER, UNIFE, EIM), CER (zástupci evropských železničních asociací), CENELEC WGA4-2
4 Referenční dokument a cross-acceptance Časový plán: I.Q uzavření seznamu parametrů a odsouhlasení pracovní skupinou ERA II.Q diskuse o seznamu ve výboru pro interoperabilitu (RISC) III.Q hlasování v RISC I.Q 2012-I.Q vícestranné diskuse mezi členskými státy o možnosti akceptování výsledků zkoušek EMC pro definovaný seznam parametrů III.Q 2012-IV.Q analýza rozdílů v národních požadavcích a předpisech, hledání možné shody (příp. úpravy)

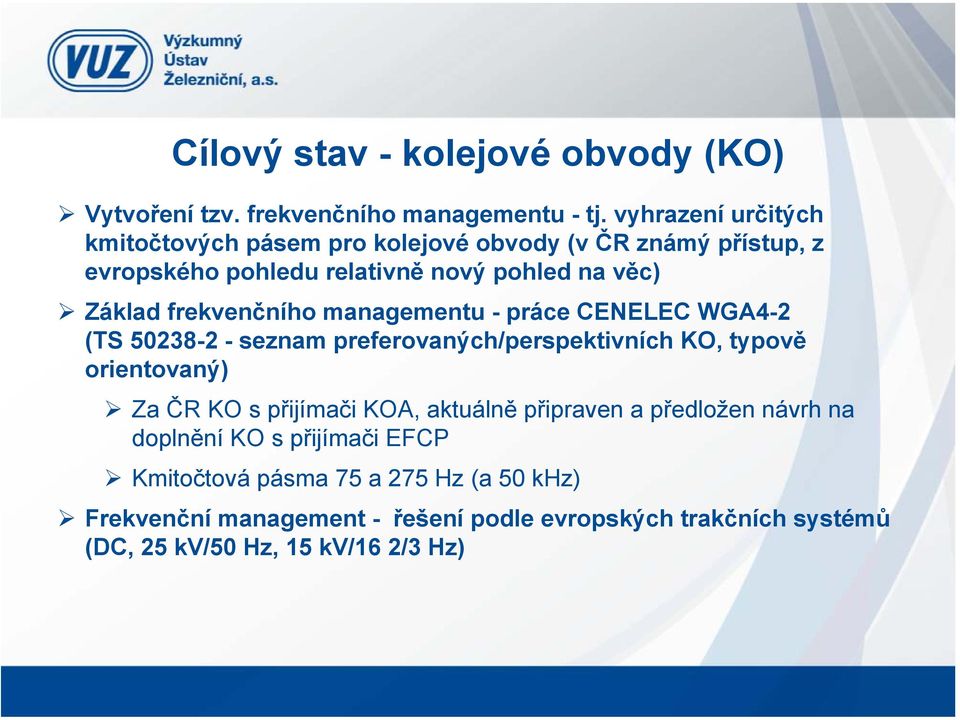

5 Cílový stav - kolejové obvody (KO) Vytvoření tzv. frekvenčního managementu - tj. vyhrazení určitých kmitočtových pásem pro kolejové obvody (v ČR známý přístup, z evropského pohledu relativně nový pohled na věc) Základ frekvenčního managementu - práce CENELEC WGA4-2 (TS seznam preferovaných/perspektivních KO, typově orientovaný) Za ČR KO s přijímači KOA, aktuálně připraven a předložen návrh na doplnění KO s přijímači EFCP Kmitočtová pásma 75 a 275 Hz (a 50 khz) Frekvenční management - řešení podle evropských trakčních systémů (DC, 25 kv/50 Hz, 15 kv/16 2/3 Hz)
6 Frekvenční management KO (I) Návrh frekvenčního managementu pracovními skupinami ERA a CER: 15 kv/16 2/3 Hz - návrh zpracovaný (DC, nízkofrekvenční a audio KO), následovala analýza dopadu DC a 25 kv/50 Hz - návrh frekvenčního managementu se připravuje do září 2012, následovat bude analýza dopadu Obecně - limity nejsou určené shodnou metodikou! Komentáře za ČR: Kmitočtová pásma 75 a 275 Hz (a 50 khz) Provázanost používaných KO s LVZ Dlouhodobý smíšený provoz vozidel s národním VZ a ETCS
7 Analýza dopadu: Frekvenční management KO (II) 15 kv/16 2/3 Hz - analýza zpracovaná K diskusi např. řešení otázky použití rozdílných typů KO ve Švédsku (DC KO) Provozovatelé dráhy v Německu, Rakousku a Norsku deklarují dlouhodobý cíl (40 let) náhrady KO pomocí počítačů náprav s ohledem na předpokládané nižší náklady na životní cyklus DC a 25 kv/50 Hz - analýza má být zpracovaná ve 2. pololetí roku 2012
8 Další důležité body TSI CCS pro KO Pískování (částečně otevřený bod) Mazání okolků (otevřený bod) Použití kompozitních brzdových špalíků (seznam schválených typů na stránkách ERA)

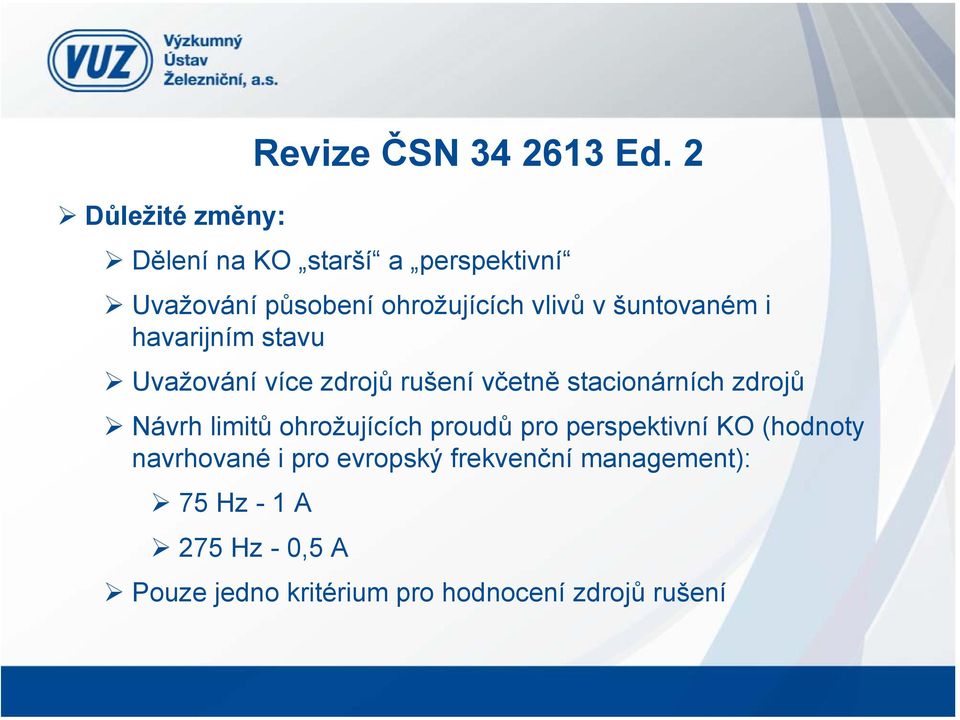

9 Důležité změny: Revize ČSN Ed. 2 Dělení na KO starší a perspektivní Uvažování působení ohrožujících vlivů v šuntovaném i havarijním stavu Uvažování více zdrojů rušení včetně stacionárních zdrojů Návrh limitů ohrožujících proudů pro perspektivní KO (hodnoty navrhované i pro evropský frekvenční management): 75 Hz - 1 A 275 Hz - 0,5 A Pouze jedno kritérium pro hodnocení zdrojů rušení
10 Cílový stav - počítače náprav (PN) Frekvenční management: Definice v dokumentu Interface document (výtah z TS ) Platnost pro střídavé trakční systémy Pro DC trakční systémy - projekt pro ověření platnosti závěrů v TS i pro DC trakční systémy (rok 2012) Otevřené body v TSI CCS: Použití magnetických brzd a brzd na principu vířivých proudů Prostor bez kovu mezi nápravami drážních vozidel ČR a PN - absence národní normy pro jejich použití
11 Děkuji za pozornost
