1 AŽD Praha s.r.o. Procesy a důsledky certifikace prvků a subsystémů interoperability Ing. Antonín Diviš AŽD Praha s.r.o. 29. května 2019, Plzeň

2 Certifikace Certifikace je sada aktivit Cílem je doložení shody s TSI Předmětem posouzení shody jsou: Jednotlivé prvky interoperability Instalace resp. zástavby subsystémů Ověření subsystémů Po dílčích etapách Certifikát / Soubor technické dokumentace 29. květen 2019 Seminář ZZ Plzeň 2

3 Legislativní rámec TSI Směrnice EP 2016/797 O interoperabilitě železničního systému společenství Nahradila původní směrnice 96/48/ES a 2001/16/ES, končí 2008/57/ES (interoperabilita konvenčního a vysokorychlostního železničního systému) Definuje subsystémy Traťové řízení a zabezpečení Palubní řízení a zabezpečení Definuje rámec na požadavky na SS - CCS TSI (společné pro oba subsystémy) 29. květen 2019 Seminář ZZ Plzeň 3

4 Legislativní rámec CCS Nařízením komise (EU) 2016/919 o TSI pro interoperabilitu týkající se subsystémů Řízení a zabezpečení železničního systému v Evropské unii Platná od Ruší směrnice předchozí (2012/88/EU, 2006/679/ES a 2006/860/ES) 29. květen 2019 Seminář ZZ Plzeň 4

5 Dělení subsystémů CCS Dle TSI se subsystém CCS skládá: Zabezpečení vlaků vlakovým zabezpečovacím zařízením třídy A (tedy ETCS) Rádiovou sítí třídy A (tedy GSM-R) Rozhraní pro systémy detekce vlaků k zajištění jejich kompatibility s kolejovými vozidly 29. květen 2019 Seminář ZZ Plzeň 5

6 BL a verze SRS Specifikace ERTMS: Aktuální stav (TSI CCS) Soubor #1 přílohy A TSI CCS Soubor #2 přílohy A TSI CCS Commission Regulation (EU) 2016/919 ETCS B2 (2.3.0d) ETCS B3MR1 (3.4.0) Společné pro soubor #1, #2 i #3 přílohy A TSI CCS GSM-R B1 (16.0.0) ETCS B3R2 (3.6.0) Soubor #3 přílohy A TSI CCS TSI CCS příloha (Annex) A = dokumenty obsahující mandatorní požadavky vs. Aplikační příručka (AG) TSI CCS = volitelné (nepovinné, podpůrné) dokumenty květen 2019 Seminář ZZ Plzeň 6

7 Postupy posuzování shody Rozhodnutí komise 2010/713/EU o modulech pro postupy posuzování shody, vhodnosti použití a ES ověřování 3 možnosti postupu posouzení shody prvku interoperability 29. květen 2019 Seminář ZZ Plzeň 7

8 Postupy posuzování shody Postup s přezkoušením typu (modul CB) pro fázi návrhu a vývoje v kombinaci s postupem pro řízení jakosti výroby (modul CD) pro výrobní fázi. Postup s přezkoušením typu (modul CB) pro fázi návrhu a vývoje v kombinaci s postupem ověření výrobku (modul CF). Komplexní systém řízení jakosti s postupem přezkoumání návrhu (modul CH1). 29. květen 2019 Seminář ZZ Plzeň 8

9 Postupy ověření subsystému Moduly dle rozhodnutí 2010/713/ES ověřování každého jednotlivého výrobku (modul SG) přezkoušením typu (SB) pro návrh a řízení jakosti výroby (SD) SB a ověření výrobku (SF) komplexní řízení jakosti (SH1) 29. květen 2019 Seminář ZZ Plzeň 9

10 Postup posouzení Oznámený subjekt - NoBo Pro jednotlivé vyjmenované prvky interoperability Certifikát + přílohy certifikátu (omezení) Doložení naplnění každé z oblastí posouzení Posouzení omezujících podmínek použití Kompatibilita základních verzí - BCA ES prohlášení výrobce 29. květen 2019 Seminář ZZ Plzeň 10

11 Postup posouzení - subsystém Dočasné prohlášení o ověření (ISV) Fáze celkový návrh (projektu) Fáze realizace Fáze závěrečné zkoušení subsystému Odpovědnost IM / pověření Certifikace Dočasné prohlášení o ověření Certifikát o ověření + STD 29. květen 2019 Seminář ZZ Plzeň 11

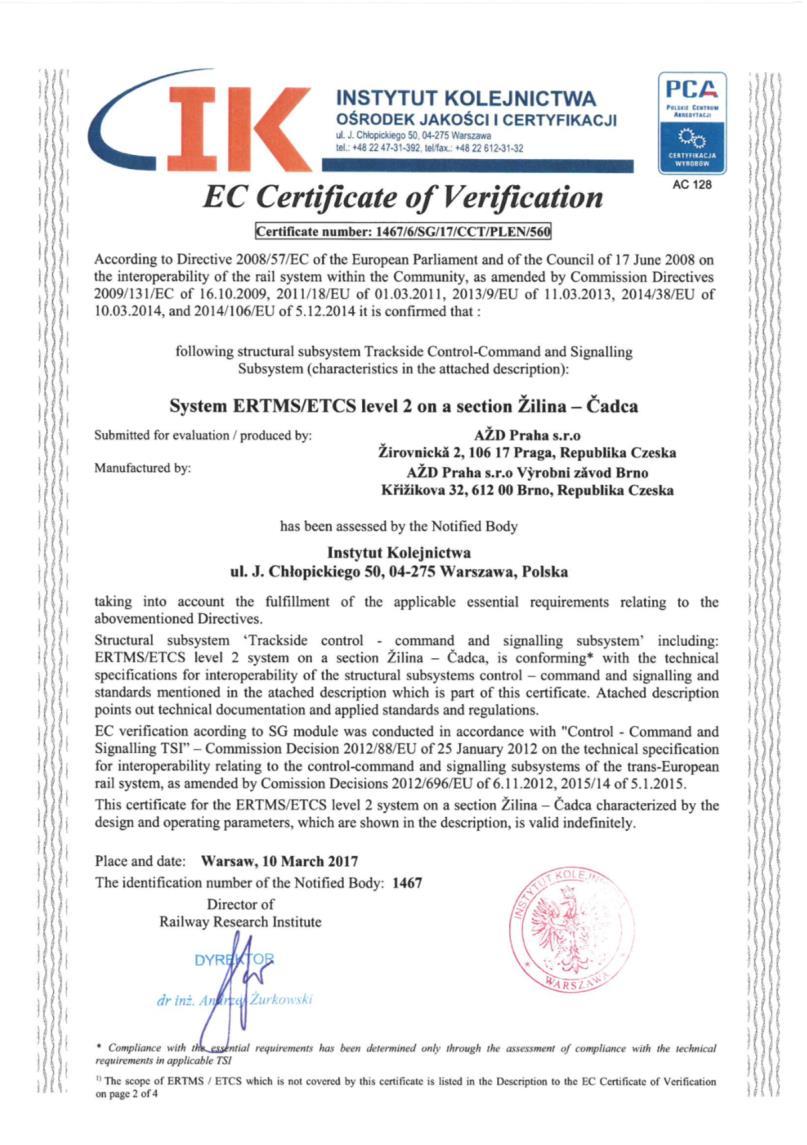

12 ES certifikát o ověření 29. květen 2019 Seminář ZZ Plzeň 12

13 ES prohlášení o ověření 29. květen 2019 Seminář ZZ Plzeň 13

14 Změny subsystému Změna související s IC Recertifikace subsystému Posouzení dopadu změny Stanovení rozsahu posouzení Změna infrastruktury Dopad na adresnou konfiguraci Nezbytné přezkoušení změny Posouzení změny v části IC Recertifikace dle posouzení NoBo 29. květen 2019 Seminář ZZ Plzeň 14

15 Příklady modifikací - zkušenost Přechod na nový SSW RBC = IC Posun polohy návěstidel Posun polohy balíz Minimální změna ASW Přesto dopad na MA, potřeba přezkoušet Doplnění / zrušení PZZ Významná změna ASW SZZ i RBC Nezbytné přezkoušení, vazba TZZ, TSR Ověření vazby TZZ SZZ RBC 29. květen 2019 Seminář ZZ Plzeň 15

16 Posun návěstidel 29. květen 2019 Seminář ZZ Plzeň 16

17 Seznam podkladů pro změnu Pro každou změnu je nezbytné připravit podklady Rozsah navrhuje dodavatel změny Posuzuje NoBo, stanoví závažnost Výstupem nové vydání certifikátu 29. květen 2019 Seminář ZZ Plzeň 17

18 Seznam změn Ži-Ča 29. květen 2019 Seminář ZZ Plzeň 18

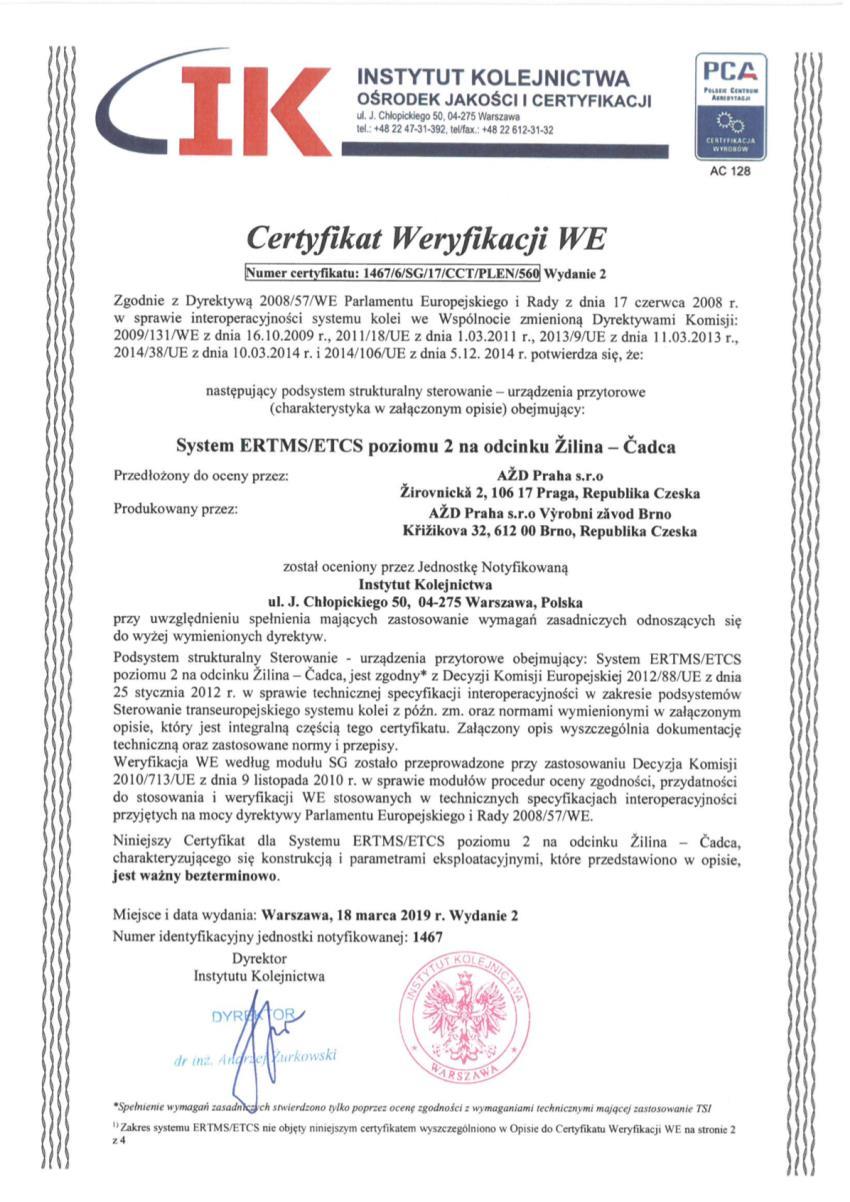

19 Nový certifikát subsystému 29. květen 2019 Seminář ZZ Plzeň 19

20 Související informace TSI pokrývají i oblasti nesouvisející přímo s CCS Zajištění viditelnosti pevných návěstidel Doložení ES prohlášení výrobce Registr infrastruktury Je povinnost IM uvedení certifikovaného subsystému do provozu ohlásit do registru RINF Je povinností ohlašovat i změny 29. květen 2019 Seminář ZZ Plzeň 20

21 Systémová verze Specifikace ERTMS: Kompatibilita (SV) Kompatibilita OBU vs. TRK? (2.1) (2.0) (1.0) #3 (B3R2) (2.1) #2 (B3MR1) (2.0) #1 (B2) (1.0) Bř-Ko #3 OK #2 OK #1 OK Pe-Bř #3 OK #2 OK #1 OK #3 OK #2 OK #1 NOK #3 OK #2 OK #1 NOK #1 #2 i #3 #2 # květen 2019 Seminář ZZ Plzeň 21

22 CSM 402/2013 Společná metoda pro posouzení rizik Definice rizik nového systému Role navrhovatel / posuzovatel Analýza rizik Definice opatření / eliminace rizik Odpovědnost za aplikaci opatření 29. květen 2019 Seminář ZZ Plzeň 22

23 Konec prezentace Ing. Antonín Diviš Děkuji za pozornost!
