Biologicky inspirované výpočty: evoluční algoritmy

Transkript

1 Biologicky inspirované výpočty: evoluční algoritmy Testovací funkce

2 Po této prezentaci by jste měli znát vybrané testovací funkce, které jsou používány pro otestování robustnosti evolučních algoritmů.

3 Pro testování optimalizačních algoritmů se používají dva rozdílné postupy. V prvním obvykle vycházíme z již existujících příkladů, které již byly řešeny jinými algoritmy. Výsledky právě testovaného algoritmu pak porovnáme s výsledky již existujícími. Druhý způsob spočívá v tom, že použijeme množinu testovacích funkcí, osahující funkce s různými vlastnostmi, jako je nelinearita, různé patologie typu rovina okolo extrému (Obr ) apod. Vzhledem k tomu, že jsou známy analytické vztahy, je u většiny z nich velmi jednoduché vypočítat pozici a hodnotu extrému pro libovolnou dimenzi. Pouze pár funkcí (Obr , Obr , Obr , Obr Obr ) z této množiny funkcí jsou oříškem díky své nepravidelnosti a proto u nich nelze provést jednoduchým způsobem výpočet globálního extrému. Výpočet je jednoduše proveditelný. Vše, co je potřeba vědět, je hodnota extrému v 1D realizaci. Například u tzv. Schwefelovy funkce (Obr. 13.8) je v E1 pozice globálního extrému na souřadnicích x = 420,97 a hodnota funkce je f(x) = 418,9829. Pro výpočet hodnoty extrému v např. E15 stačí vynásobit hodnotu extrému v E1 číslem dimenze tj. číslem 15. V tomto případě je hodnota globálního extrému pro Schwefelovu funkci v E15 rovna f (x1,, x15) = 15 (-418,9829) = -6284,7435. Tento extrém leží na souřadnicích x1,, x15 = 420,97. Tentýž princip platí i pro další funkce mimo již zmíněné funkce (Obr , Obr , Obr , Obr Obr ).

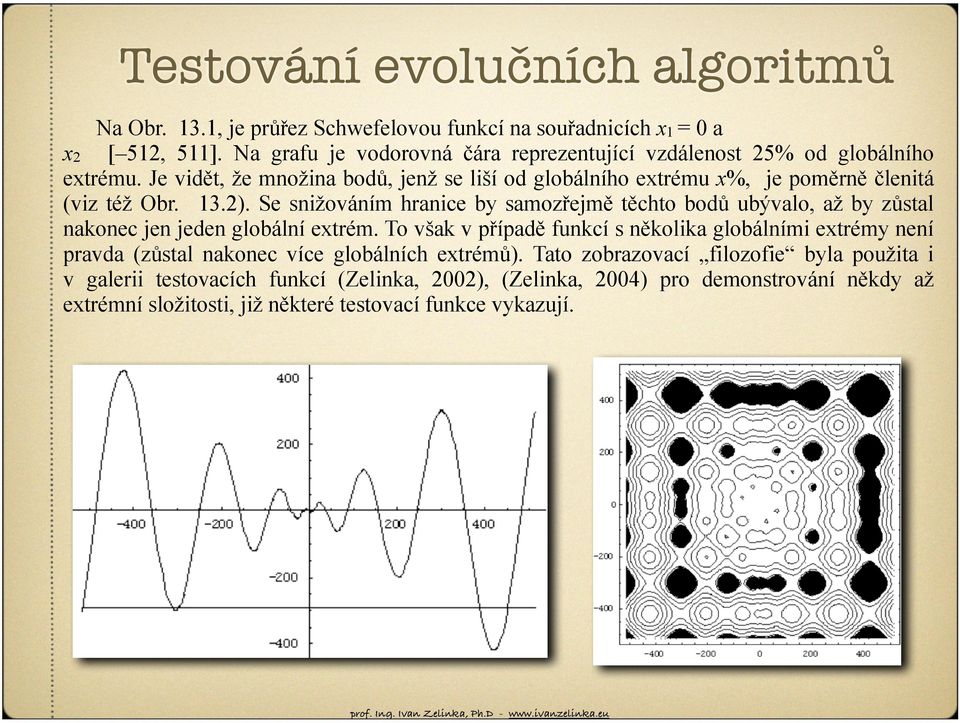

4 Na Obr. 13.1, je průřez Schwefelovou funkcí na souřadnicích x1 = 0 a x2 [ 512, 511]. Na grafu je vodorovná čára reprezentující vzdálenost 25% od globálního extrému. Je vidět, že množina bodů, jenž se liší od globálního extrému x%, je poměrně členitá (viz též Obr. 13.2). Se snižováním hranice by samozřejmě těchto bodů ubývalo, až by zůstal nakonec jen jeden globální extrém. To však v případě funkcí s několika globálními extrémy není pravda (zůstal nakonec více globálních extrémů). Tato zobrazovací filozofie byla použita i v galerii testovacích funkcí (Zelinka, 2002), (Zelinka, 2004) pro demonstrování někdy až extrémní složitosti, již některé testovací funkce vykazují.

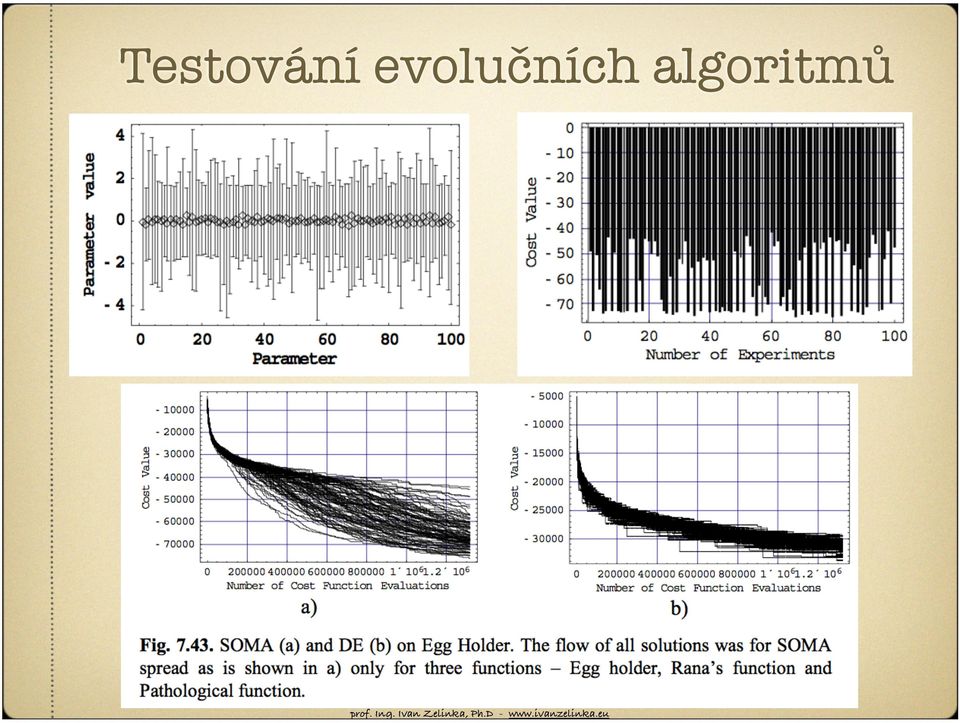

5

6 Testování evolučních algoritmů Obr Množina bodů Schwefelovy funkce lišící se od globálního extrému v různých hodnotách % ve smyslu hodnoty účelové funkce.

7 První de Jongova funkce (1st De Jong) Obr První de Jongova funkce. Červený bod vpravo reprezentuje pozici globálního extrému. Globální minimum: v E2 o na pozici (x1, x2) = (0, 0) o o hodnotě y = 0 v En o na pozici (x1, x2,, xn) = (0, 0,, 0) o o hodnotě y = 0 n = 0

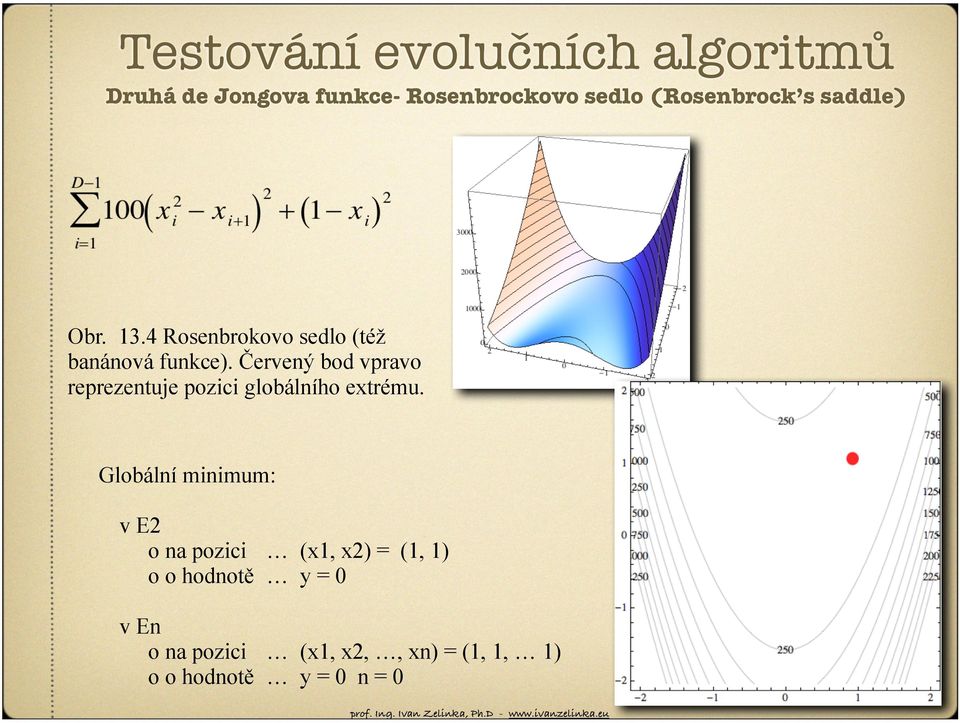

8 Druhá de Jongova funkce- Rosenbrockovo sedlo (Rosenbrock s saddle) Obr Rosenbrokovo sedlo (též banánová funkce). Červený bod vpravo reprezentuje pozici globálního extrému. Globální minimum: v E2 o na pozici (x1, x2) = (1, 1) o o hodnotě y = 0 v En o na pozici (x1, x2,, xn) = (1, 1, 1) o o hodnotě y = 0 n = 0

9 Třetí de Jongova funkce (3rd De Jong) Obr Třetí de Jongova funkce. Červený bod vpravo reprezentuje pozici globálního extrému. Globální minimum: v E2 o na pozici (x1, x2) = (0, 0) o o hodnotě y = 0 v En o na pozici (x1, x2,, xn) = (0, 0, 0) o o hodnotě y = 0 n = 0

10 Čtvrtá de Jongova funkce (4th De Jong) Obr Čtvrtá de Jongova funkce. Červený bod vpravo reprezentuje pozici globálního extrému. Globální minimum: v E2 o na pozici (x1, x2) = (0, 0) o o hodnotě y = 0 v En o na pozici (x1, x2,, xn) = (0, 0, 0) o o hodnotě y = 0 n = 0

11 Testování evolučních algoritmů Rastriginova funkce (Rastrigin s function) Obr Rastriginova funkce. Červený bod vpravo reprezentuje pozici globálního extrému. Globální minimum: v E2 o na pozici (x1, x2) = (0, 0) o o hodnotě y = -400 v En o na pozici (x1, x2,, xn) = (0, 0, 0) o o hodnotě y = n

12 Testování evolučních algoritmů Schwefelova funkce (Schwefel s function) Obr Schwefelova funkce. Červený bod vpravo reprezentuje pozici globálního extrému. Globální minimum: v E2 na pozici (x1, x2) = (420,969; 420,969) o hodnotě y = -837,966 v En na pozici (x1, x2,, xn) = (420,969; ; 420,969) o hodnotě y = -418,983 n

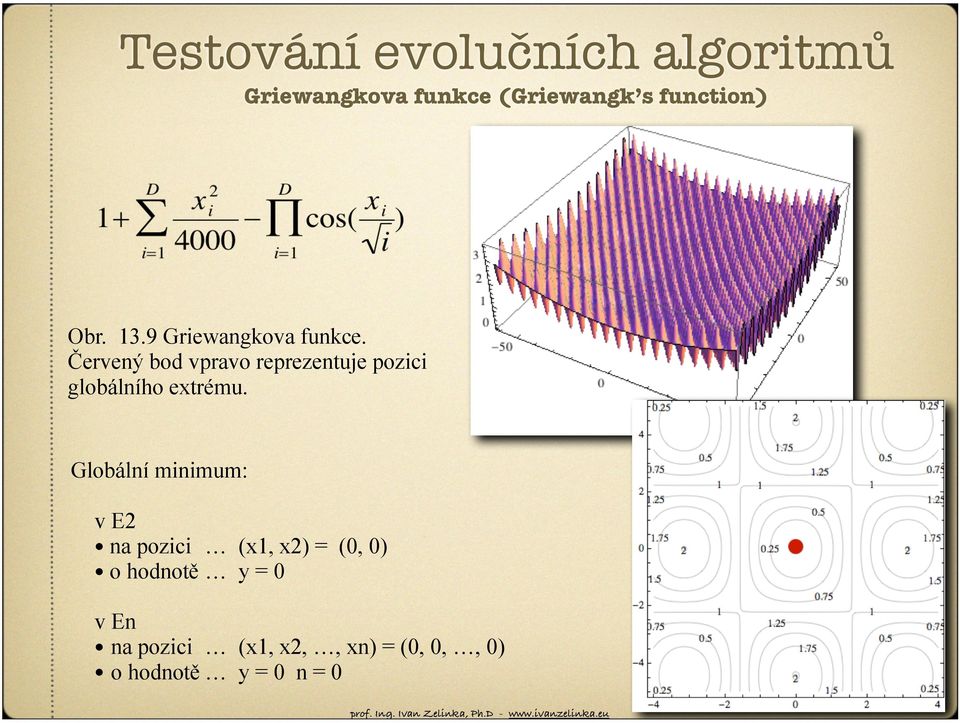

13 Testování evolučních algoritmů Griewangkova funkce (Griewangk s function) Obr Griewangkova funkce. Červený bod vpravo reprezentuje pozici globálního extrému. Globální minimum: v E2 na pozici (x1, x2) = (0, 0) o hodnotě y = 0 v En na pozici (x1, x2,, xn) = (0, 0,, 0) o hodnotě y = 0 n = 0

14 Sinová obálková sinusoidalní funkce (sine envelope sine wave function) Obr Sinová obálková sinusoidalní funkce. Červená kružnice reprezentuje pozici globálního extrému. Globální minimum: v E1 na pozici x1 = -2,06668 nebo 2,06668 o hodnotě y = -1,4915 v En na pozici kružnice v En o hodnotě y = -1,4915 (n-1)

15 Roztažená sinusoidální V funkce (stretched V sine wave function) Obr Roztažená sinusoidální V funkce. Červený bod vpravo reprezentuje pozici globálního extrému. Globální minimum: v E2 na pozici (x1, x2) = (0, 0) o hodnotě y = 0 v En na pozici (x1, x2,, xn) = (0, 0,, 0) o hodnotě y = 0 n = 0

16 Ackleyho funkce I (Ackley s function I) Obr Testovací funkce Ackley s detailním výřezem uprostřed. Červené body reprezentujíe pozici globálního extrému. Globální minimum: v E2 na pozici (x1, x2) = (-1,50236; -0,754865) nebo (1,50236; -0,754865) o hodnotě y1,2 = -4,5901 v E3 na pozici (x1, x2, x3) = (1,51563; -1,10937; -0,747245) o hodnotě y = -7,54276 v En (přibližně) na pozici (x1, x2,, xn) = (1,51563; -1,1151; -1,10972;, , ) hodnotě y = -7, ,91867 (n-3)

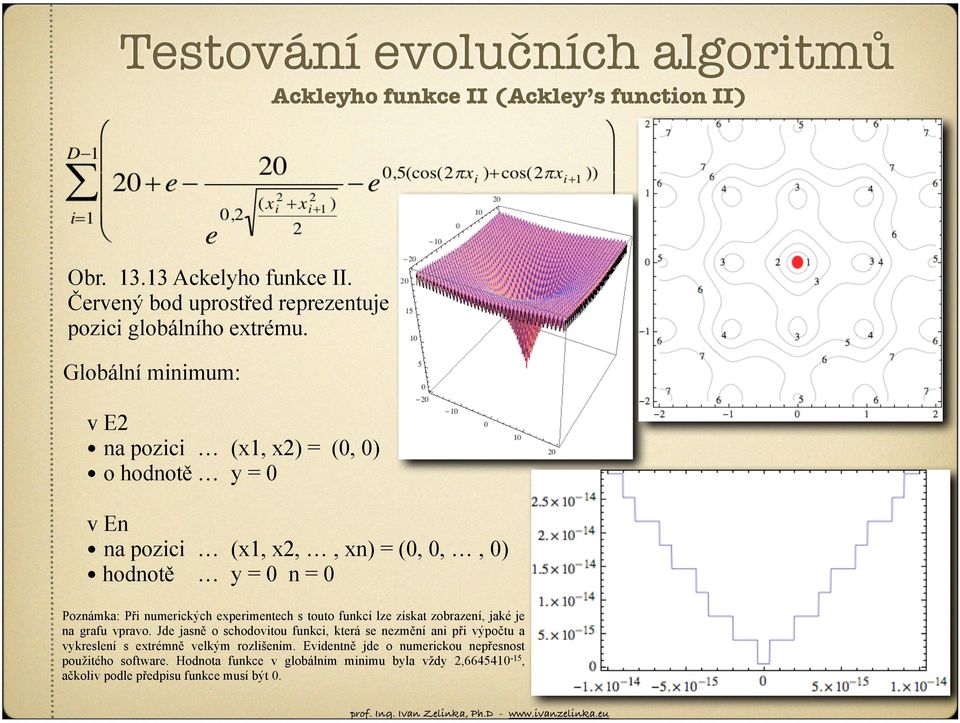

17 Ackleyho funkce II (Ackley s function II) Obr Ackelyho funkce II. Červený bod uprostřed reprezentuje pozici globálního extrému. Globální minimum: v E2 na pozici (x1, x2) = (0, 0) o hodnotě y = 0 v En na pozici (x1, x2,, xn) = (0, 0,, 0) hodnotě y = 0 n = 0 Poznámka: Při numerických experimentech s touto funkcí lze získat zobrazení, jaké je na grafu vpravo. Jde jasně o schodovitou funkci, která se nezmění ani při výpočtu a vykreslení s extrémně velkým rozlišením. Evidentně jde o numerickou nepřesnost použitého software. Hodnota funkce v globálním minimu byla vždy 2, , ačkoliv podle předpisu funkce musí být 0.

18 Testování evolučních algoritmů Plato vajec (egg holder) Obr Držák (plato) vajec. Globální minimum: Přesnou hodnotu globálního minima autoři v literatuře nikde nenašli.

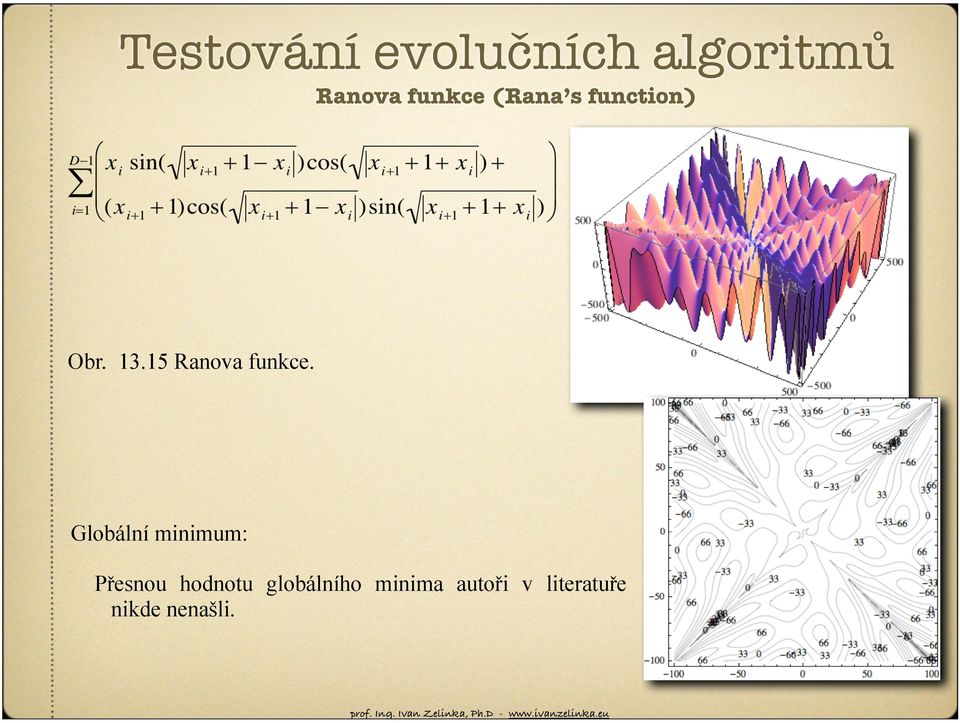

19 Testování evolučních algoritmů Ranova funkce (Rana s function) Obr Ranova funkce. Globální minimum: Přesnou hodnotu globálního minima autoři v literatuře nikde nenašli.

20 Testování evolučních algoritmů Patologická funkce (pathological function) Obr Patologická funkce (detail vpravo). Globální minimum: Přesnou hodnotu globálního minima autoři v literatuře nikde nenašli.

21 Michalewiczova funkce (Michalewicz s function) Obr Michalewiczova funkce. Červený bod reprezentuje pozici globálního extrému. Globální minimum: v E2 na pozici (x1, x2) = (2,20291; 1,57096) o hodnotě y = -1,8013 v En > 2 na pozici (x1, x2,, xn) = (2,20291; 1,57104;, 1,57104) o hodnotě y = 1,00098 (n-2)

22 Mastersova funkce (Master s cosine wave function) Obr Mastersova funkce. Červený bod reprezentuje pozici globálního extrému. Globální minimum: v E2 pozice (x1, x2) = (0, 0) hodnota y = -1 v En pozice (x1, x2,, xn) = (0, 0,, 0) hodnota y = -1. n

23 Problém dělení čaje Zadání problému zní: obchodník s bylinnými čaji nakoupil od pěstitelů a sběratelů bylin 3 kg usušené máty (5% odpadu) a 1,5 kg usušené třezalky (8% odpadu). Z těchto bylin chce připravit sáčky s hmotností 10 g jednak s čistou mátou, jednak se směsí máty a třezalky. Uvažujme dva druhy směsí, a to směs I, ve které bude poměr máty a třezalky 3:2, a směs II, ve které budou obě tyto byliny zastoupeny stejným dílem. Předpokládaný zisk z prodeje jednoho sáčku uvažovaných druhů čaje je po řadě 2 Kč, 3 Kč, 2 Kč. Kolik sáčků s mátou, se směsí I a se směsí II má obchodník z nakoupených bylin připravit, aby si jejich prodejem zajistil co největší zisk? Neznámé veličiny v dané úloze představují počty sáčků naplněných jednotlivými druhy čajů, a to x1. počet sáčků s mátou x2. počet sáčků se směsí I x3. počet sáčků se směsí II Po odečtení 5% z nakoupeného množství máty a 8% z nakoupeného množství třezalky bude k dispozici 2850 g máty a 1380 g třezalky. Omezení, která jsou dána těmito množstvími, jsou vyjádřena nerovnicemi (13.2)

24 Problém dělení čaje Obr Graf (z = 0) zobrazující možná řešení dávkování čaje (vlevo) a detail s globálním extrémem (vpravo). Obr Graf (y = 345) zobrazující možná řešení dávkování čaje (vlevo) a detail s globálním extrémem (vpravo).

25 Problém dělení čaje Obr Graf (x = 78) zobrazující možná řešení dávkování čaje (vlevo) a detail s globálním extrémem (vpravo). Globální minimum: v E3 pozice (x1, x2, x3) = (78, 345, 0) hodnota y = 1191

26 Shekelova funkce (Shekel s foxhole) a = { {9,681; 0,667; 4,783; 9,095; 3,517; 9,325; 6,544; 0,211; 5,122; 2,020}; {9,400; 2,041; 3,788; 7,931; 2,882; 2,672; 3,568; 1,284; 7,033; 7,374}; {8,025; 9,152; 5,114; 7,621; 4,564; 4,711; 2,996; 6,126; 0,734; 4,982}; {2,196; 0,415; 5,649; 6,979; 9,510; 9,166; 6,304; 6,054; 9,377; 1,426}; {8,074; 8,777; 3,467; 1,863; 6,708; 6,349; 4,534; 0,276; 7,633; 1,567}; {7,650; 5,658; 0,720; 2,764; 3,278; 5,283; 7,474; 6,274; 1,409; 8,208}; {1,256; 3,605; 8,623; 6,905; 4,584; 8,133; 6,071; 6,888; 4,187; 5,448}; {8,314; 2,261; 4,224; 1,781; 4,124; 0,932; 8,129; 8,658; 1,208; 5,762}; {0,226; 8,858; 1,420; 0,945; 1,622; 4,698; 6,228; 9,096; 0,972; 7,637}; {7,305; 2,228; 1,242; 5,928; 9,133; 1,826; 4,060; 5,204; 8,713; 8,247}; {0,652; 7,027; 0,508; 4,876; 8,807; 4,632; 5,808; 6,937; 3,291; 7,016}; {2,699; 3,516; 5,874; 4,119; 4,461; 7,496; 8,817; 0,690; 6,593; 9,789}; {8,327; 3,897; 2,017; 9,570; 9,825; 1,150; 1,395; 3,885; 6,354; 0,109}; {2,132; 7,006; 7,136; 2,641; 1,882; 5,943; 7,273; 7,691; 2,880; 0,564}; {4,707; 5,579; 4,080; 0,581; 9,698; 8,542; 8,077; 8,515; 9,231; 4,670}; {8,304; 7,559; 8,567; 0,322; 7,128; 8,392; 1,472; 8,524; 2,277; 7,826}; {8,632; 4,409; 4,832; 5,768; 7,050; 6,715; 1,711; 4,323; 4,405; 4,591}; Data: {4,887; 9,112; 0,170; 8,967; 9,693; 9,867; 7,508; 7,770; 8,382; 6,740}; c = (0,806; 0,517; 0,1;,908; 0,965; 0,669; 0,524; {2,440; 6,686; 4,299; 1,007; 7,008; 1,427; 9,398; 8,480; 9,950; 1,675}; 0,902; 0,531; 0,876; 0,462; 0,491; 0,463; 0,714; {6,306; 8,583; 6,084; 1,138; 4,350; 3,134; 7,853; 6,061; 7,457; 2,258}; 0,352; 0,869; 0,813; 0,811; 0,828; 0,964; 0,789; {0,652; 2,343; 1,370; 0,821; 1,310; 1,063; 0,689; 8,819; 8,833; 9,070}; {5,558; 1,272; 5,756; 9,857; 2,279; 2,764; 1,284; 1,677; 1,244; 1,234}; 0,360; 0,369; 0,992; 0,332; 0,817; 0,632; 0,883; {3,352; 7,549; 9,817; 9,437; 8,687; 4,167; 2,570; 6,540; 0,228; 0,027}; 0,608; 0,326); {8,798; 0,880; 2,370; 0,168; 1,701; 3,680; 1,231; 2,390; 2,499; 0,064}; {1,460; 8,057; 1,336; 7,217; 7,914; 3,615; 9,981; 9,198; 5,292; 1,224}; {0,432; 8,645; 8,774; 0,249; 8,081; 7,461; 4,416; 0,652; 4,002; 4,644}; {0,679; 2,800; 5,523; 3,049; 2,968; 7,225; 6,730; 4,199; 9,614; 9,229}; {4,263; 1,074; 7,286; 5,599; 8,291; 5,200; 9,214; 8,272; 4,398; 4,506}; {9,496; 4,830; 3,150; 8,270; 5,079; 1,231; 5,731; 9,494; 1,883; 9,732}; {4,138; 2,562; 2,532; 9,661; 5,611; 5,500; 6,886; 2,341; 9,699; 6,500} }

27 Shekelova funkce (Shekel s foxhole) Globální minimum: v E2 na pozici (x1, x2) = (8,02407; 9,14653) o hodnotě y = -12,119 Poznámka: tato funkce je obvykle používána jen v E2.

28 Pseudo-Dirakova funkce

29 Pseudofraktální funkce Za fraktální funkci jsme zvolili modifikaci slavné Weierstrassovy Mandelbrotovy funkce (Mandelbrot, 1983), (Back, 1996), která je zadána nekonečnou řadou, (13.4) kde i je imaginární jednotka, b > 1 ovlivňuje optickou zřetelnost fraktality grafu, φj je libovolný fázový úhel a D (1 < D < 2) je fraktální dimenze křivky W. Tato křivka, objevená Karlem Weierstrassem v roce 1872, je grafem spojité funkce, ale v žádném bodě nemá konečnou derivaci (viz Zelinka, Včelař, Čandík, 2006). Touto křivkou šokoval Weierstrass v r berlínskou Akademii. Na tato fakta mnozí matematici reagovali velmi negativně (Ch. Hermite v dopise T. Stieltjesovi:...odvrátil jsem se s hrůzou a ošklivostí od toho politováníhodného zla, kterým jsou funkce bez derivace... ). Výše uvedené platí rovněž pro reálnou část zjednodušené funkce (13.4) (φj = 0):

30 Pseudofraktální funkce Tato verze Weierstrassovy Mandelbrotovy funkce bývá rovněž nazývána Weierstrass Mandelbrotova kosinová fraktální funkce (Back, 1996), (Mandelbrot, 1983). Podle (Berry, Lewis, 1980) vykazuje (13.5) určitý trend, který je ovlivňován parametrem D. Aby byla fraktální funkce prosta jakéhokoliv trendu, byla navržena varianta funkce, v níž je příslušný trend maximálně eliminován. Tato varianta je dána vztahem (13.6). (13.6) Průběh funkce (13.6) je zobrazen na Obr

31 Pseudofraktální funkce Pro použití takového fraktálního průběhu k testování EVT je vhodné jej použít spolu s již existujícími multimodálními testovacími funkcemi. To lze provést tak, že (13.6) jednoduše přičteme k příslušné testovací funkci. Vztah (13.7) demonstruje použití fraktální funkce (13.6) s testovací funkcí z Obr (Back, 1996): (13.7) Na Obr a) je vidět výsledný efekt na funkci z Obr Z celkového průběhu na Obr je vidět, že pouhá superpozice nemusí vždy stačit k zašumění testovací funkce, protože amplituda fraktální složky je malá v porovnání s jejími hodnotami (viz například Obr a Obr ). To lze řešit v případě potřeby zesílením fraktální složky (vynásobením vhodnou konstantou). Výsledek je na Obr b).

32 Pseudofraktální funkce Obr Fraktální funkce (13.6) superponovaná na funkci z Obr s různou dimenzí D.

33 Testování evolučních algoritmů Pseudofraktální funkce Obr Fraktální funkce (13.6) superponovaná na funkci z Obr v E2 s různým stupněm zesílení fraktální složky.

34 Testování evolučních algoritmů Program

35 Chcete vědět víc? Testovací funkce používané na ověření výkonnosti EVT lze najít v mnoha odborných zdrojích. Evoluční algoritmy lze v podstatě testovat dvojím způsobem. Buď se použijí umělé testovací funkce, nebo příklady z praxe, které byly již optimalizovány jinými algoritmy. Přehled testovacích funkcí, podobný výše uvedenému seznamu, lze nalézt v (Babu, Onwubolu, 2004), v (Richter, 2006) kde je studováno použití evolucí na složité problémy, postavené na chaotických systémech. Chaotický systém, v tomto případě tzv. CML systém slouží jako velmi komplexní testovací funkce, jejíž geometrická reprezentace se v čase dynamicky mění. Hodně testovacích funkcí lze nalézt na Internetu. Jako příklad za všechny lze použít www-optima.amp.i.kyoto-u.ac.jp/ member/student/hedar/hedar_files/testgo.htm, kde je relativně velké množství testovacích funkcí.

36 Literatura Prezentace byla udělána na základě této publikace. Více detailů, odkazů na další zdroje a příkladů naleznete v této knize, příp. na
