Návod k pozorování s OESem Stav k 30. 8. 2013 Po zprovoznění nového CCD čipu jsme zavedli nové ovládání, které je společné pro všechny naše přístroje.

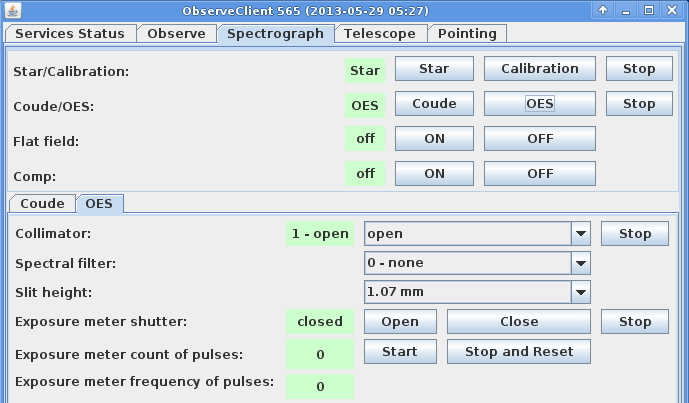

1 Návod k pozorování s OESem Stav k Po zprovoznění nového CCD čipu jsme zavedli nové ovládání, které je společné pro všechny naše přístroje. Starý BIAS, používaný na řízení dánského čipu, je nekompatibilní s dodaným americkým řídícím softwarem a nehodil se pro přípravu vzdáleného řízení. Proto byl vyřazen. Pracujeme na počítači almisan nebo primula je to ekvivalentní. Spustíme observe client (je v menu) Nejprve se otevře startovací okno Potvrdíme na ikonce connect a otevře se hlavní pracovní aplikace (zde jsem z důvodu úspory místa zobrazil jen hlavní část). V submenu Spectrograph zvolíme OES (na následujícím obrázku to je zhruba uprostřed vlevo) V druhém řádku shora Coude/OES zvolíme OES, přejede hlavní zrcátko a pustí světlo do OESu. Během toho pozorovatel nastaví OES na ovladači pro štěrbinovou kameru a začne přeostřovat ze CCD700 na OES. Obvyklá pozice ostření je kolem 42mm. Na hodnotě výšky štěrbiny nastavíme hodnotu, jakou výšku štěrbiny pozorovatel na žádost astronoma vložil. Výška štěrbiny se mění ručně, v aplikaci Observe client nastavujeme tu

2 hodnotu proto, aby se uložila ve FITSovské hlavičce. Obvykle se používá hodnota 1.07mm, jak se ukazuje, je to optimální kompromis mezi ziskem světla a vzdáleností mezi řády. Spektrální filtry v OESu zatím nepoužíváme, tato položka je připravena pro jejich případné zavedení. Proto je defaultně nastavena hodnota none. V submenu Observe také zvolíme OES a ve spodní části aplikace znovu zaklikneme OES. Vyplníme jména pozorovatelů (jinak aplikace nedovolí spustit žádnou expozici): Zde z tohoto submenu Observe budeme ovládat jednotlivé expozice.

Jednotlivé expozice (zero, flat, comp, objekty) ovládáme ze střední části tohoto okna Poznámka: defaultně nastavená cesta pro ukládání dat je /data/oes/incoming/ Exponování kalibračních snímků Zero:

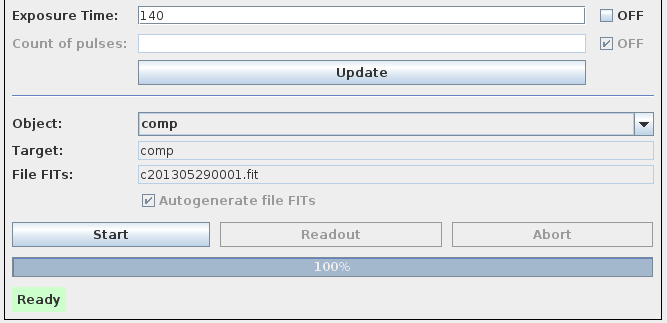

3 Jednotlivé expozice (zero, flat, comp, objekty) ovládáme ze střední části tohoto okna Poznámka: defaultně nastavená cesta pro ukládání dat je /data/oes/incoming/ Exponování kalibračních snímků Zero: Na rolovací liště Object zvolíme položku zero. Automaticky se nastaví expoziční doba 0s a zaškrtne se, že nebudeme počítat signál z expozimetru. V položce Count repeat zvolíme počet opakování a dáme Start. Naexponuje se příslušný počet zero snímků. Flat: Podobným způsobem přednastavíme hodnoty pro flat. Přednastavená délka flatu je 40s a odpovídá výšce štěrbiny 1.07mm. Comp Zcela stejně jako flat pořizujeme i comp. Zde však je pořizován je jeden snímek, tedy počet opakování 1. Délka expozice comp je 140s.

Exponování spektra hvězdy Spektrum hvězdy expozice na čas V rolovacím okně Object zvolíme položku Target a o řádek níže vypíšeme jméno objektu. Je možné použít mezery, například alpha Boo.

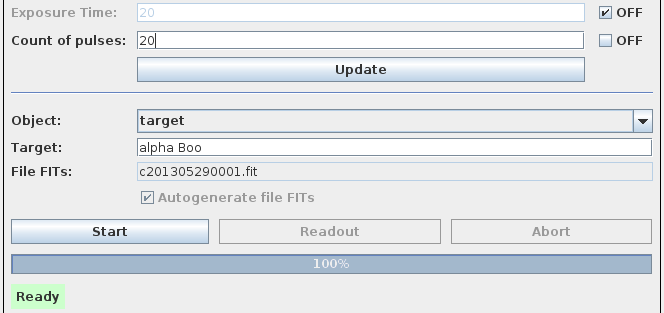

4 Exponování spektra hvězdy Spektrum hvězdy expozice na čas V rolovacím okně Object zvolíme položku Target a o řádek níže vypíšeme jméno objektu. Je možné použít mezery, například alpha Boo. Počet opakování je defaultně 1 a zvolíme délku expozice, třeba v sekundách. Je ale dovoleno používat expozici i v hodinách nebo minutách. Příklady formátů do položky Exposure time: 20 expozice bude trvat 20 sekund 20:00 expozice bude trvat 20 minut 02:00:00 expozice bude trvat 2 hodiny 01:30:00 expozice bude trvat jednu a půl hodiny Nápověda: když podržíme myš v řádku Exposure time, tak se objeví nápověda. Spektrum hvězdy na expozimetr Aktivujeme položku Count of pulses : zrušíme funkci OFF vpravo. Vypíšeme požadovaný počet Megacountů. V obrázku vypsaná hodnota 20 znamená počet 20Megacountů. Současně také musíme zrušit expozici na čas. To uděláme aktivací funkce OFF v řádku Exposure time. Logika funkce OFF: zaškrtnutím aktivujeme funkci OFF. Tedy stav znamená, že daná funkce se nebude používat, neboť je aktivována funkce OFF. Příklad: expozice na čas: a expozice na expozimetr:

Exponování domeflatu Předčasné vyčtení čipu stačí dát příkaz Readout a vyčte se čip. Při příkazu Abort se ukončí expozice bez vyčtení čipu, tedy ztratíme ten soubor.

5 Exponování domeflatu Předčasné vyčtení čipu stačí dát příkaz Readout a vyčte se čip. Při příkazu Abort se ukončí expozice bez vyčtení čipu, tedy ztratíme ten soubor. Prodloužení expozice do řádku Exposure time napíšeme novou expoziční dobu a klikneme na ikonku Update. Podobně, exponujeme-li na expozimetr, nastavíme novou hodnotu expozimetru a dáme Update. Pro redukci může být výhodné místo flatu exponovat domeflat. Pro domeflat je připraveno plátno trampolína na vnitřní stěně kopule. Nejprve na Projectsoftím počítači nastavíme dalekohled: vypneme hodinový pohyb a potom dalekohled nastavíme na zdrojové souřadnice HA = DEC= Kopuli nastavíme na azimut A = V na Projectsoftím počítači nastavíme prostředí Technologie (jedno z oken na windowsim počítači od Projectsoftu) a rozsvítíme lampy pro domeflat. To je příkaz Halogeny: Musíme dát pozor, aby během exponování domeflatů v kopuli nesvítilo jiné světlo než právě tato halogenová světla. Zářivky dávají emisní spektrum! V ovládacím prostřední observe client, odkud pořizujeme spektra hvězd, jako bychom chtěli exponovat hvězdu. tj. object bude target, jméno objektu bude dejme tomu domeflat. Expoziční doba domeflatu pro štěrbinu širokou 1.07mm je 700s!!

Obecné poznámky Podněty a nápady na zlepšení posílejte mně nebo Fukymu slechta@sunstel.asu.cas.cz fuky@sunstel.asu.cas.cz Je vhodné exponovat flaty i hvězdy co nejlépe.

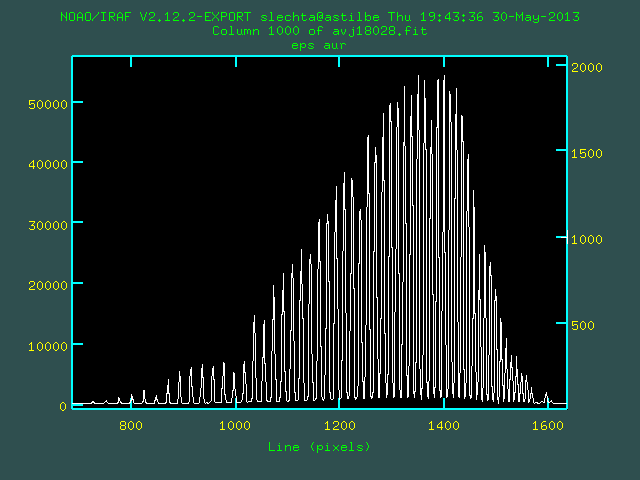

6 Obecné poznámky Podněty a nápady na zlepšení posílejte mně nebo Fukymu slechta@sunstel.asu.cas.cz fuky@sunstel.asu.cas.cz Je vhodné exponovat flaty i hvězdy co nejlépe. Od nejlépe exponovaného řádu totiž intenzita signálu do modré i červené oblasti silně klesá. Slabě exponované spektrum hvězdy může znamenat, že se podaří rozumně redukovat jenom několik řádů. Nejsilnější řád ovšem závisí od spektrálního typu hvězdy, ale obvykle bývá nejlépe exponován řád kolem 6000Å. Rovněž podél jednoho řádu se signál výrazně mění (blaze function): uprostřed je nejsilnější a k oběma krajům čipu silně klesá. Příklad: příčný profil spektrem hvězdy epsilon Aur a vyčtený řád s čárou Hα. Na OESu jdou vlnové délky zprava doleva, tedy zrcadlově obráceně než v CCD700.
