1 Nemocnice Mycí a dezinfekční automaty

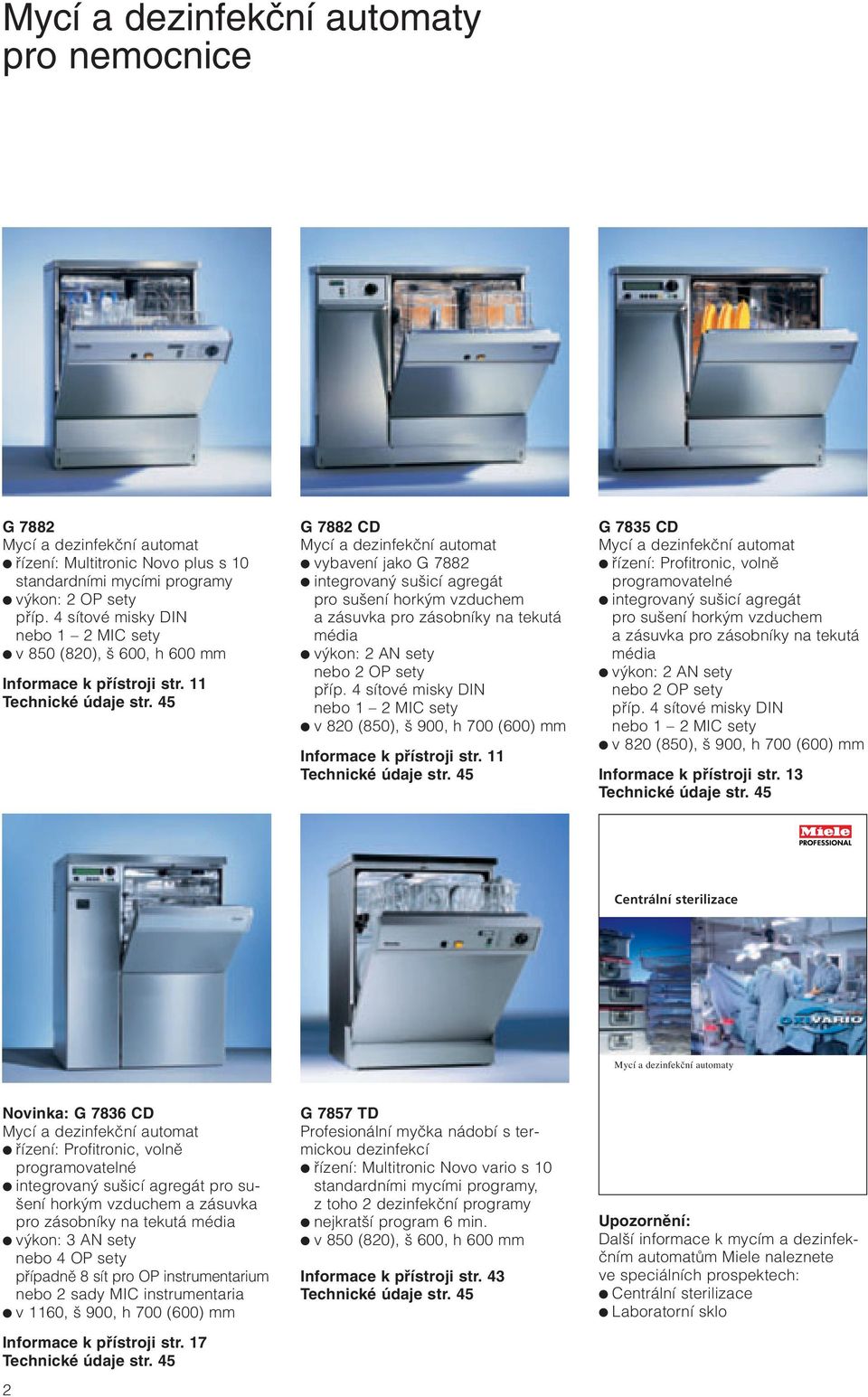

2 Mycí a dezinfekãní automaty pro nemocnice G 7882 Mycí a dezinfekãní automat fiízení: Multitronic Novo plus s 10 standardními mycími programy v kon: 2 OP sety pfiíp. 4 sítové misky DIN nebo 1 2 MIC sety v 850 (820), 600, h 600 mm Informace k pfiístroji str. 11 Technické údaje str. 45 G 7882 CD Mycí a dezinfekãní automat vybavení jako G 7882 integrovan su icí agregát pro su ení hork m vzduchem a zásuvka pro zásobníky na tekutá média v kon: 2 AN sety nebo 2 OP sety pfiíp. 4 sítové misky DIN nebo 1 2 MIC sety v 820 (850), 900, h 700 (600) mm Informace k pfiístroji str. 11 Technické údaje str. 45 G 7835 CD Mycí a dezinfekãní automat fiízení: Profitronic, volnû programovatelné integrovan su icí agregát pro su ení hork m vzduchem a zásuvka pro zásobníky na tekutá média v kon: 2 AN sety nebo 2 OP sety pfiíp. 4 sítové misky DIN nebo 1 2 MIC sety v 820 (850), 900, h 700 (600) mm Informace k pfiístroji str. 13 Technické údaje str. 45 Centrální sterilizace Mycí a dezinfekční automaty Novinka: G 7836 CD Mycí a dezinfekãní automat fiízení: Profitronic, volnû programovatelné integrovan su icí agregát pro su- ení hork m vzduchem a zásuvka pro zásobníky na tekutá média v kon: 3 AN sety nebo 4 OP sety pfiípadnû 8 sít pro OP instrumentarium nebo 2 sady MIC instrumentaria v 1160, 900, h 700 (600) mm Informace k pfiístroji str. 17 Technické údaje str G 7857 TD Profesionální myãka nádobí s termickou dezinfekcí fiízení: Multitronic Novo vario s 10 standardními mycími programy, z toho 2 dezinfekãní programy nejkrat í program 6 min. v 850 (820), 600, h 600 mm Informace k pfiístroji str. 43 Technické údaje str. 45 Upozornûní: Dal í informace k mycím a dezinfekãním automatûm Miele naleznete ve speciálních prospektech: Centrální sterilizace Laboratorní sklo

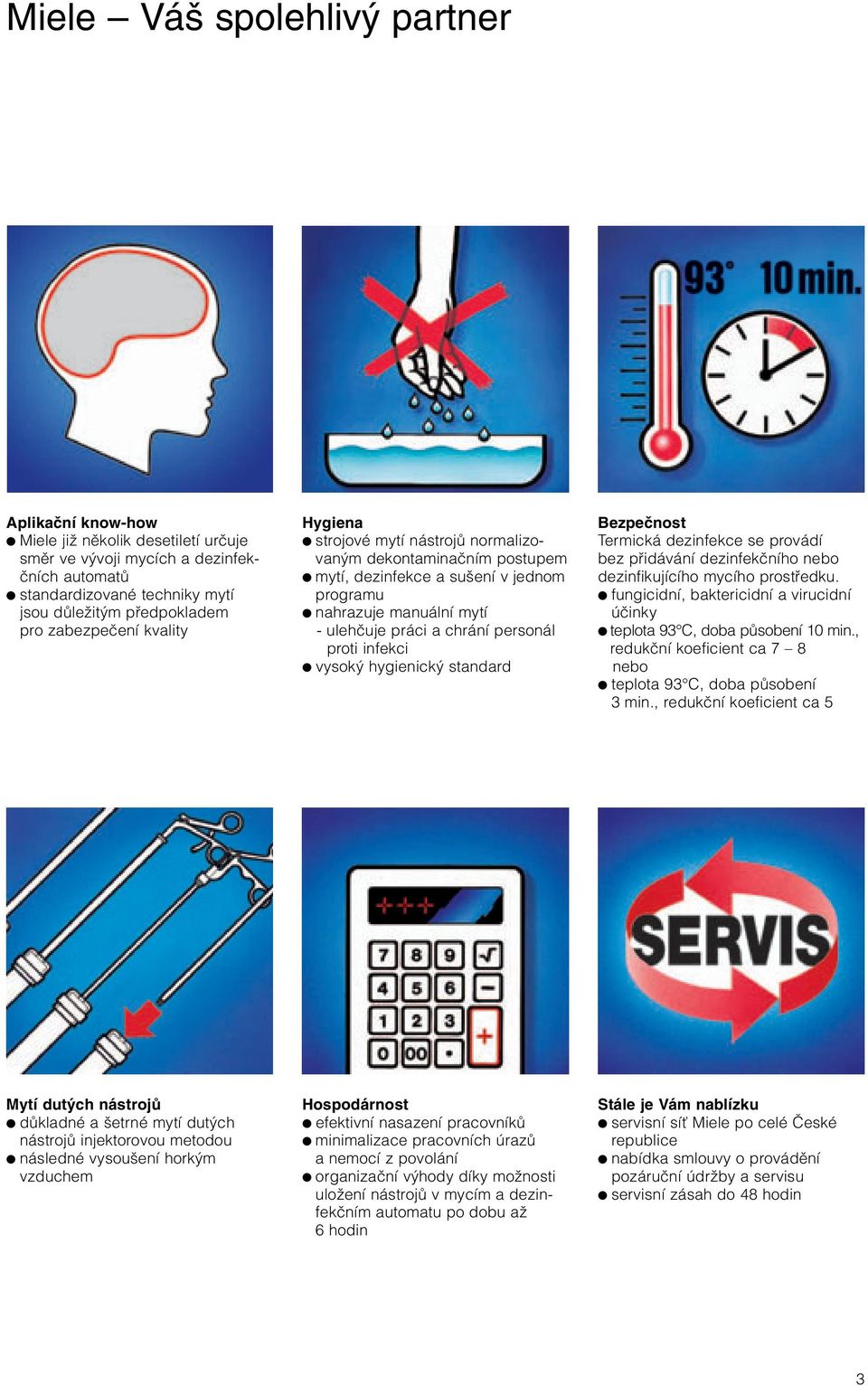

3 Miele Vá spolehliv partner Aplikaãní know-how Miele jiï nûkolik desetiletí urãuje smûr ve v voji mycích a dezinfekãních automatû standardizované techniky mytí jsou dûleïit m pfiedpokladem pro zabezpeãení kvality Hygiena strojové mytí nástrojû normalizovan m dekontaminaãním postupem mytí, dezinfekce a su ení v jednom programu nahrazuje manuální mytí - ulehãuje práci a chrání personál proti infekci vysok hygienick standard Bezpeãnost Termická dezinfekce se provádí bez pfiidávání dezinfekãního nebo dezinfikujícího mycího prostfiedku. fungicidní, baktericidní a virucidní úãinky teplota 93 C, doba pûsobení 10 min., redukãní koeficient ca 7 8 nebo teplota 93 C, doba pûsobení 3 min., redukãní koeficient ca 5 Mytí dut ch nástrojû dûkladné a etrné mytí dut ch nástrojû injektorovou metodou následné vysou ení hork m vzduchem Hospodárnost efektivní nasazení pracovníkû minimalizace pracovních úrazû a nemocí z povolání organizaãní v hody díky moïnosti uloïení nástrojû v mycím a dezinfekãním automatu po dobu aï 6 hodin Stále je Vám nablízku servisní síè Miele po celé âeské republice nabídka smlouvy o provádûní pozáruãní údrïby a servisu servisní zásah do 48 hodin 3

4 Systematické mytí nástrojû DESIN vario TD Program: DESIN vario TD Mytí nástrojû v mycích a dezinfekãních automatech Miele se provádí v uzavfieném systému. Termická dezinfekce probíhá pfii teplotû 93 C po dobu 10 minut. V echny mycí a dezinfekãní automaty Miele mají program DESIN vario TD, kter je optimalizovan pro odstraàování proteinû a obzvlá È etrn vûãi materiálu, napfi. pro MIC nástroje, jemné optické nástroje nebo pro hliníkové podnosy. Pro oblast anestezie nabízí Miele fiadu ko Û, které umoïàují mytí celého anestetického instrumentaria. K dispozici jsou ko e, do nichï je moïno ukládat d chací hadice i intubaãní materiál. Pfiím m vstfiikováním se vnitfiní ãásti dûkladnû vyãistí, bezpeãnû dezinfikují a nakonec vysu í hork m vzduchem. K inovaãnímu fie ení mytí anestetického instrumentaria dospûla firma Miele formou univerzálního vozíku E 435 a E 436. D chací hadice se zde zachycují ve speciální spirále. Pfii tomto fie ení se v hadicích vytváfií sloupec vody, kter zaji Èuje dûkladné vymytí celé vnitfiní ãásti. Po fázi mytí a dezinfekce pak voda z hadic rychle vyteãe a hadice se vysu í hork m vzduchem. Dal í informace na stranû 20 V injektorovém vozíku E 450 nabízí Miele fie ení i pro mytí nástrojû minimálnû invazivní chirurgie (MIC). e ení, které se v nemocnicích jiï mnohokrát osvûdãilo. Vzhledem k velk m konstrukãním rozdílûm MIC nástrojû je injektorov vozík E 450 vybaven velk m mnoïstvím speciálních trysek, adaptérû atd. Za úãelem mytí musí b t moïno nástroje dostateãnû rozloïit a duté prostory musí b t pfiístupné pro mycí roztok. Dal í informace na stranû 22 Jako alternativu k injektorovému vozíku E 450 nabízí Miele pro mytí MIC instrumentaria dal í systémové fie ení základní vozík E 474 a nástavné moduly. Moduly lze na pracovi ti individuálnû osadit instrumentariem a potom postavit do základního vozíku a adaptovat. Dal í informace na stranû 24 Aktuálním pfiíkladem inovaãní síly Miele je systémové fie ení pro mytí systémû s motory. Dosud bylo strojové mytí systémû s motory pfiísnû zakázáno. Miele jako první v robce mycích a dezinfekãních systémû vyvinula a jako patent pfiihlásila jedno takové fie ení. Bylo vyzkou eno firmou Aesculap a schváleno pro motorové systémy fiady motorû COMFORT a série ACCULAN II. Dal í informace na stranû 29 4

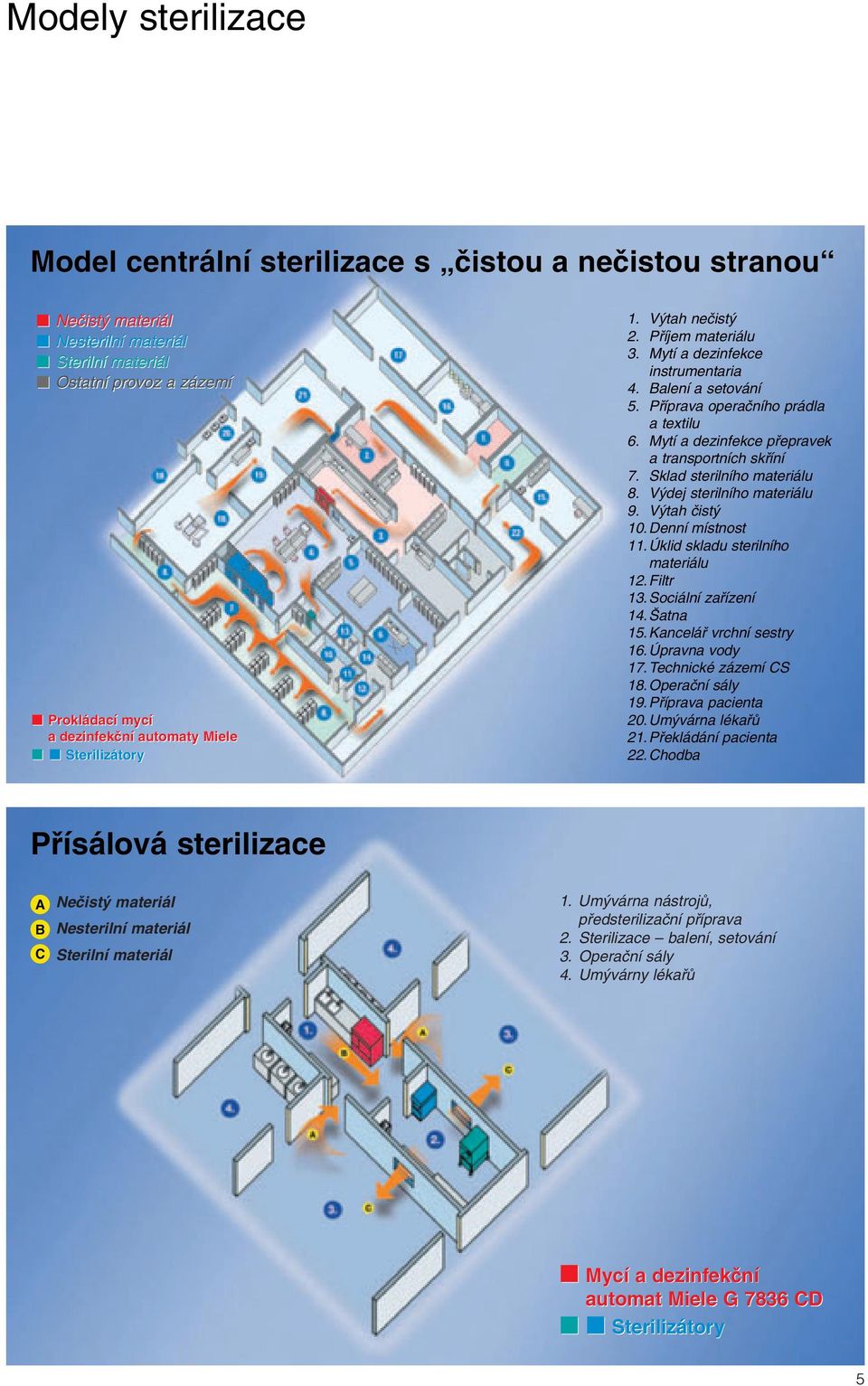

5 Modely sterilizace Model centrální sterilizace s ãistou a neãistou stranou Neãist materiál Nesterilní materiál Sterilní materiál Ostatní provoz a zázemí Prokládací mycí a dezinfekãní automaty Miele Sterilizátory 1. V tah neãist 2. Pfiíjem materiálu 3. Mytí a dezinfekce instrumentaria 4. Balení a setování 5. Pfiíprava operaãního prádla a textilu 6. Mytí a dezinfekce pfiepravek a transportních skfiíní 7. Sklad sterilního materiálu 8. V dej sterilního materiálu 9. V tah ãist 10. Denní místnost 11. Úklid skladu sterilního materiálu 12. Filtr 13. Sociální zafiízení 14. atna 15. Kanceláfi vrchní sestry 16. Úpravna vody 17. Technické zázemí CS 18. Operaãní sály 19. Pfiíprava pacienta 20. Um várna lékafiû 21. Pfiekládání pacienta 22. Chodba Pfiísálová sterilizace A B C Neãist materiál Nesterilní materiál Sterilní materiál 1. Um várna nástrojû, pfiedsterilizaãní pfiíprava 2. Sterilizace balení, setování 3. Operaãní sály 4. Um várny lékafiû Mycí a dezinfekãní automat Miele G 7836 CD Sterilizátory 5

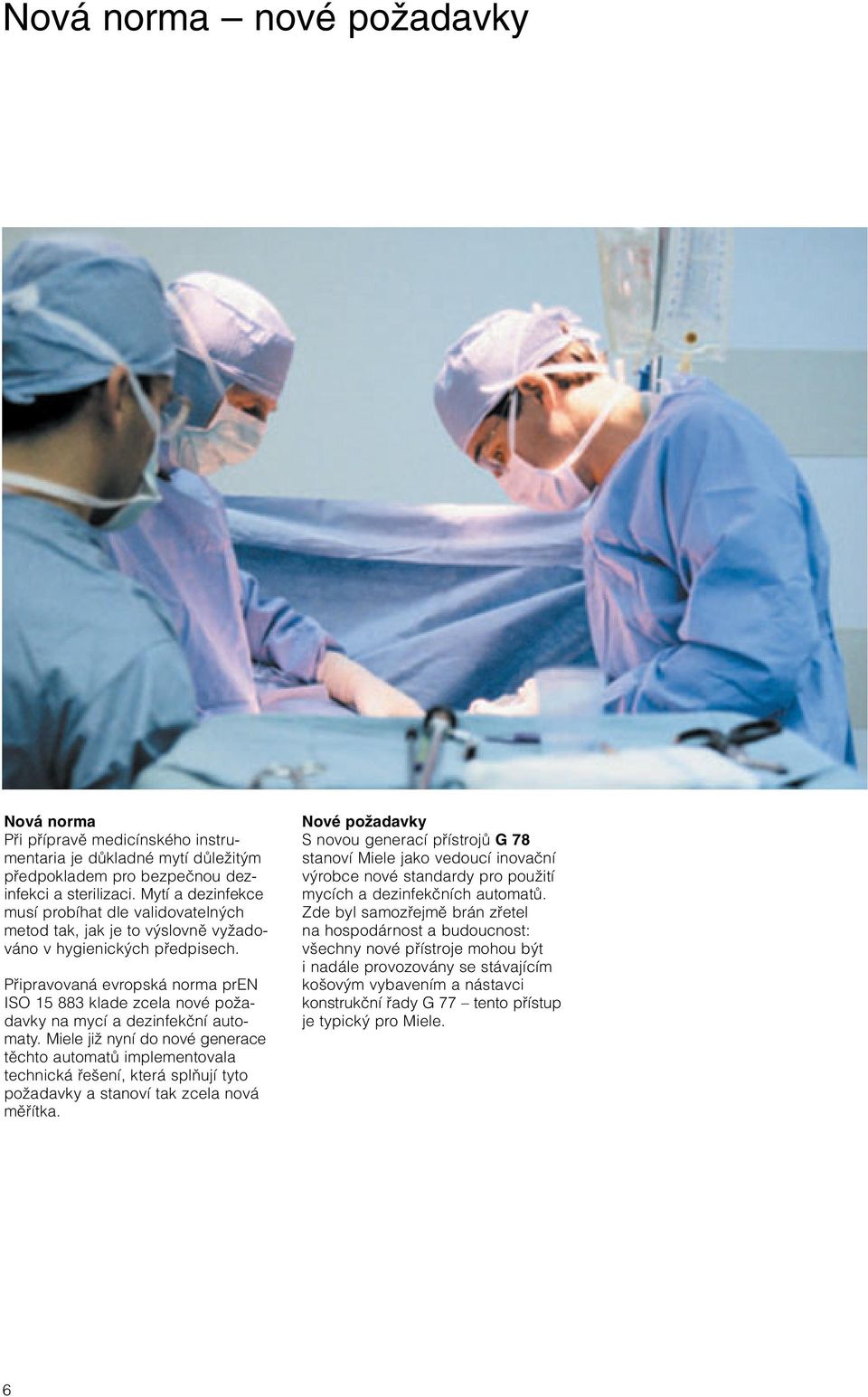

6 Nová norma nové poïadavky Nová norma Pfii pfiípravû medicínského instrumentaria je dûkladné mytí dûleïit m pfiedpokladem pro bezpeãnou dezinfekci a sterilizaci. Mytí a dezinfekce musí probíhat dle validovateln ch metod tak, jak je to v slovnû vyïadováno v hygienick ch pfiedpisech. Pfiipravovaná evropská norma pren ISO klade zcela nové poïadavky na mycí a dezinfekãní automaty. Miele jiï nyní do nové generace tûchto automatû implementovala technická fie ení, která splàují tyto poïadavky a stanoví tak zcela nová mûfiítka. Nové poïadavky S novou generací pfiístrojû G 78 stanoví Miele jako vedoucí inovaãní v robce nové standardy pro pouïití mycích a dezinfekãních automatû. Zde byl samozfiejmû brán zfietel na hospodárnost a budoucnost: v echny nové pfiístroje mohou b t i nadále provozovány se stávajícím ko ov m vybavením a nástavci konstrukãní fiady G 77 tento pfiístup je typick pro Miele. 6

7 Nová generace Nová generace Nové mycí a dezinfekãní automaty G 7882, G 7882 CD a G 7835 CD, G 7836 CD jsou mezníkem dal ího v voje strojové pfiípravy instrumentaria mytí a dezinfekce. Nabízí nejvy í míru v konnosti a spolehlivosti a jsou urãeny pro lékafiské praxe, pro centrální a decentrální pfiípravu ve kerého instrumentaria na klinikách, zvlá tû pak pro pfiípravu mikroinstrumentaria. Pfiitom se osvûdãil jednokomorov systém mycích a dezinfekãních automatû (kaïd automat ãistí, dezinfikuje a su í nezávisle na sobû) jako obzvlá È flexibilní a hospodárn. Pomocí automatického rozpoznání vozíku u G 7835 CD a G 7836 CD je moïné pfiifiadit ko Ûm s instrumentariem správné programy. G 7882 Vût í bezpeãnost zlep ená validace a revalidace precizní dodrïení a kontrola teplot dezinfekce pfiesné dávkování ãisticích médií Vy í hospodárnost provozu sníïení spotfieby vody regenerace bûhem mycího programu vyuïití stávajícího vybavení ko Û a nástavcû Optimální mycí v kon vylep ená technika mytí s vy í úãinností lep í v sledky pfii vnûj ím mytí nástrojû optimální vedení vody G 7835 CD 7

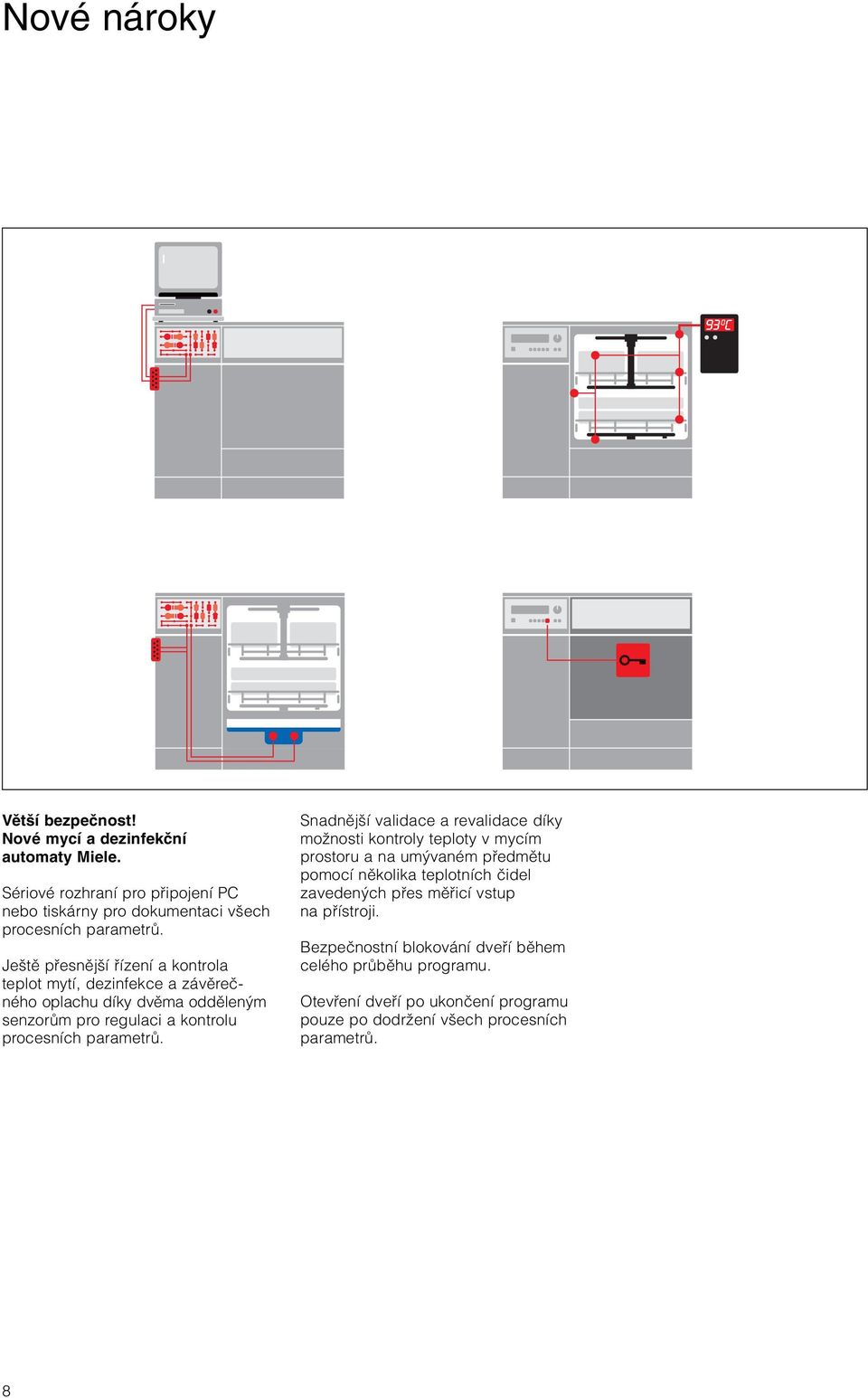

8 Nové nároky Vût í bezpeãnost! Nové mycí a dezinfekãní automaty Miele. Sériové rozhraní pro pfiipojení PC nebo tiskárny pro dokumentaci v ech procesních parametrû. Je tû pfiesnûj í fiízení a kontrola teplot mytí, dezinfekce a závûreãného oplachu díky dvûma oddûlen m senzorûm pro regulaci a kontrolu procesních parametrû. Snadnûj í validace a revalidace díky moïnosti kontroly teploty v mycím prostoru a na um vaném pfiedmûtu pomocí nûkolika teplotních ãidel zaveden ch pfies mûfiicí vstup na pfiístroji. Bezpeãnostní blokování dvefií bûhem celého prûbûhu programu. Otevfiení dvefií po ukonãení programu pouze po dodrïení v ech procesních parametrû. 8

9 Vût í bezpeãnost Vy í hospodárnost provozu Optimální mycí v kon Vy í hospodárnost provozu! Nové mycí a dezinfekãní automaty Miele. V razné sníïení spotfieby vody díky novému kondenzátoru páry na principu v mûníku tepla. Nov zmûkãovaã vody Profi Monoblock umoïàuje regeneraci v prûbûhu mycího programu se sníïenou spotfiebou soli aï o 50% (v oblasti tvrdosti 5 15 dh). Samostatn regeneraãní program není nutn. Pfii v mûnû pfiístroje není nutné dokupování nov ch ko Û; stávající ko e mohou b t i nadále pouïívány. Konstrukce pfiíznivá pro snadn servisní a 100% recyklovatelnost pfiístroje. Optimální mycí v kon! Nové mycí a dezinfekãní automaty Miele. Nová mycí ramena s vy í úãinností na um vané povrchy v raznû sniïují spotfiebu vody. Vy í mycí tlak pfiivádûn do injektorového vozíku pro vnitfiní mytí napfi. úzkohrdlého laboratorního skla. Dodateãné mycí rameno pro lep í vnûj í mytí, obzvlá È pfii pouïití injektorového vozíku. Optimální rozloïení trysek na regulovateln ch mycích ramenech zamezuje moïnému vzniku stínûn ch míst v mycím prostoru a zaruãuje tak lep í v sledky mytí. Nové elektronické fiízení umoïàuje flexibilní tvorbu mycích a dezinfekãních programû. 9

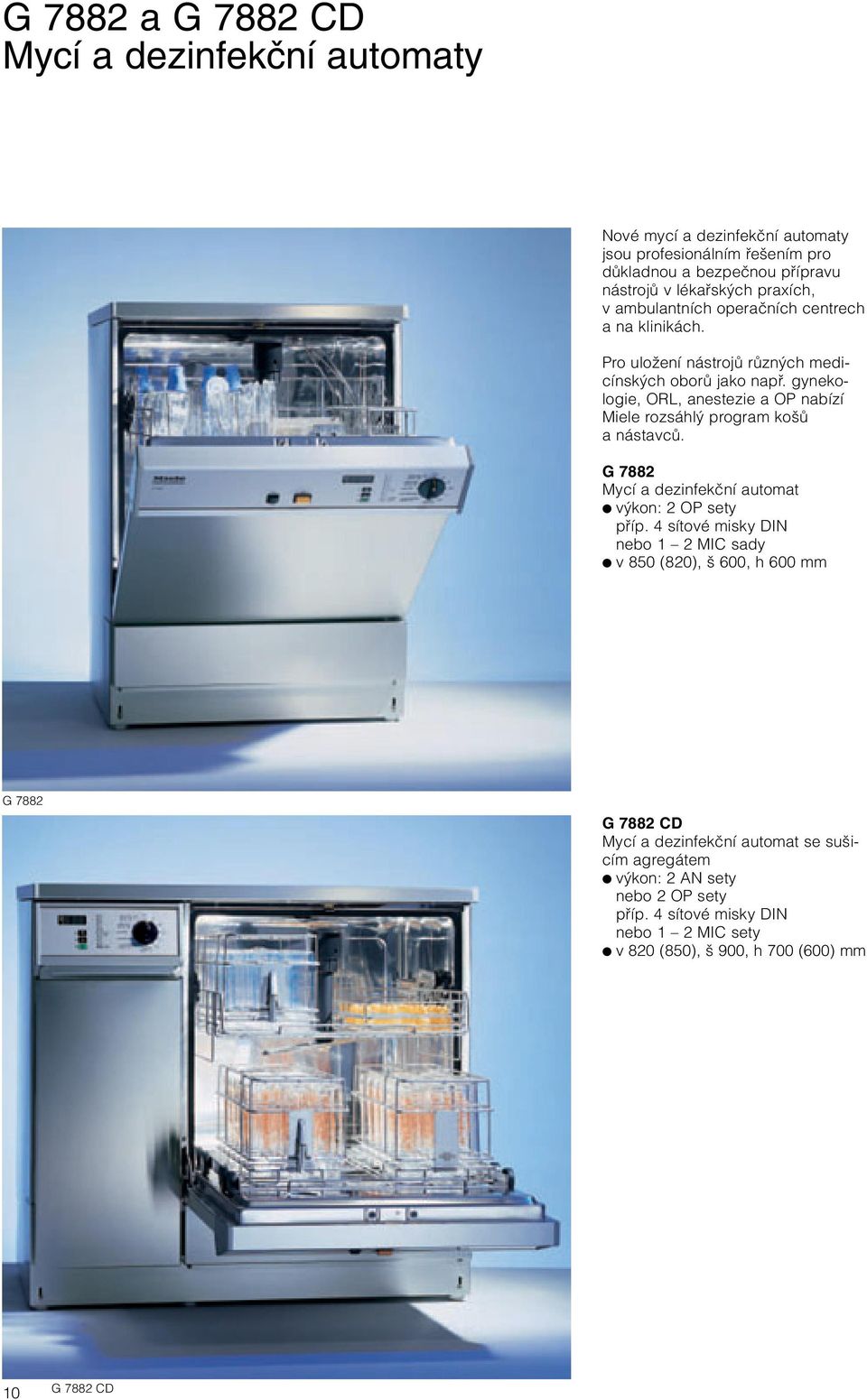

10 G 7882 a G 7882 CD Mycí a dezinfekãní automaty Nové mycí a dezinfekãní automaty jsou profesionálním fie ením pro dûkladnou a bezpeãnou pfiípravu nástrojû v lékafisk ch praxích, v ambulantních operaãních centrech a na klinikách. Pro uloïení nástrojû rûzn ch medicínsk ch oborû jako napfi. gynekologie, ORL, anestezie a OP nabízí Miele rozsáhl program ko Û a nástavcû. G 7882 Mycí a dezinfekãní automat v kon: 2 OP sety pfiíp. 4 sítové misky DIN nebo 1 2 MIC sady v 850 (820), 600, h 600 mm G 7882 G 7882 CD Mycí a dezinfekãní automat se su icím agregátem v kon: 2 AN sety nebo 2 OP sety pfiíp. 4 sítové misky DIN nebo 1 2 MIC sety v 820 (850), 900, h 700 (600) mm 10 G 7882 CD

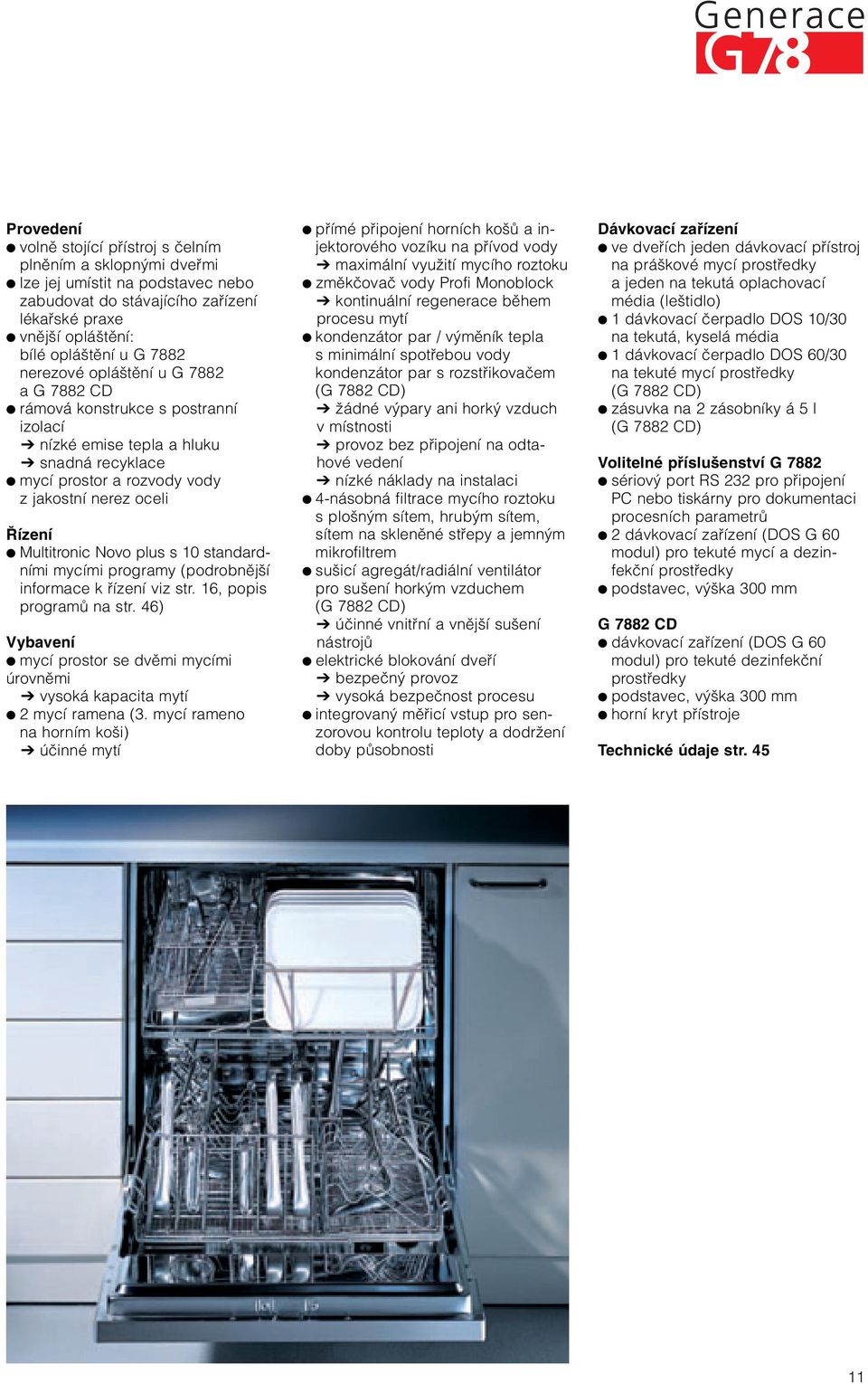

11 Provedení volnû stojící pfiístroj s ãelním plnûním a sklopn mi dvefimi lze jej umístit na podstavec nebo zabudovat do stávajícího zafiízení lékafiské praxe vnûj í oplá tûní: bílé oplá tûní u G 7882 nerezové oplá tûní u G 7882 a G 7882 CD rámová konstrukce s postranní izolací nízké emise tepla a hluku snadná recyklace mycí prostor a rozvody vody z jakostní nerez oceli ízení Multitronic Novo plus s 10 standardními mycími programy (podrobnûj í informace k fiízení viz str. 16, popis programû na str. 46) Vybavení mycí prostor se dvûmi mycími úrovnûmi vysoká kapacita mytí 2 mycí ramena (3. mycí rameno na horním ko i) úãinné mytí pfiímé pfiipojení horních ko Û a injektorového vozíku na pfiívod vody maximální vyuïití mycího roztoku zmûkãovaã vody Profi Monoblock kontinuální regenerace bûhem procesu mytí kondenzátor par / v mûník tepla s minimální spotfiebou vody kondenzátor par s rozstfiikovaãem (G 7882 CD) Ïádné v pary ani hork vzduch v místnosti provoz bez pfiipojení na odtahové vedení nízké náklady na instalaci 4-násobná filtrace mycího roztoku s plo n m sítem, hrub m sítem, sítem na sklenûné stfiepy a jemn m mikrofiltrem su icí agregát/radiální ventilátor pro su ení hork m vzduchem (G 7882 CD) úãinné vnitfiní a vnûj í su ení nástrojû elektrické blokování dvefií bezpeãn provoz vysoká bezpeãnost procesu integrovan mûfiicí vstup pro senzorovou kontrolu teploty a dodrïení doby pûsobnosti Dávkovací zafiízení ve dvefiích jeden dávkovací pfiístroj na prá kové mycí prostfiedky a jeden na tekutá oplachovací média (le tidlo) 1 dávkovací ãerpadlo DOS 10/30 na tekutá, kyselá média 1 dávkovací ãerpadlo DOS 60/30 na tekuté mycí prostfiedky (G 7882 CD) zásuvka na 2 zásobníky á 5 l (G 7882 CD) Volitelné pfiíslu enství G 7882 sériov port RS 232 pro pfiipojení PC nebo tiskárny pro dokumentaci procesních parametrû 2 dávkovací zafiízení (DOS G 60 modul) pro tekuté mycí a dezinfekãní prostfiedky podstavec, v ka 300 mm G 7882 CD dávkovací zafiízení (DOS G 60 modul) pro tekuté dezinfekãní prostfiedky podstavec, v ka 300 mm horní kryt pfiístroje Technické údaje str

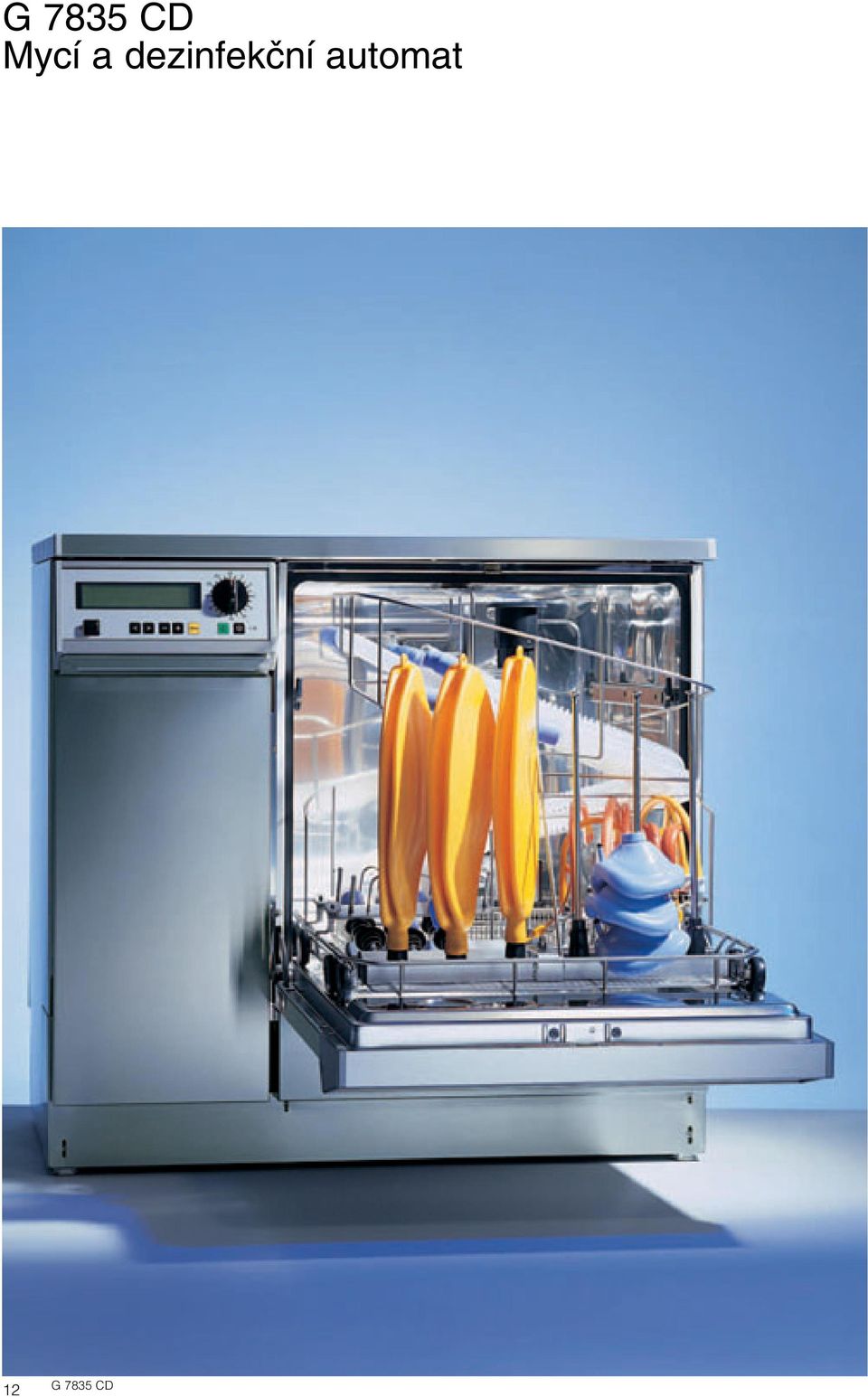

12 G 7835 CD Mycí a dezinfekãní automat 12 G 7835 CD

13 Detergent Detergent Peroxid Neutralizace G 7835 CD Mycí a dezinfekãní automat v kon: 2 AN sety nebo 2 OP sety pfiíp. 4 sítové misky DIN nebo 1 2 MIC sety identifikace vozíku ML pro automatickou identifikaci v ech vozíkû a automatickou volbu programu kovová li ta s 5 magnety v 820 (850), 900, h 700 (600) mm Provedení volnû stojící pfiístroj s ãelním plnûním a sklopn mi dvefimi lze jej umístit na podstavec nebo zabudovateln do stávajícího zafiízení lékafiské praxe vnûj í oplá tûní: nerez ocel rámová konstrukce s postranní izolací nízké emise tepla a hluku jednoduchá recyklace mycí prostor a rozvody vody z jakostní nerez oceli ízení Profitronic, volnû programovatelné (podrobnûj í informace k fiízení viz str. 17, popis programû na str. 46) Vybavení mycí prostor se dvûmi mycími úrovnûmi vysoká kapacita mytí 2 mycí ramena (3. mycí rameno na horním ko i) úãinné mytí pfiímé pfiipojení horních ko Û a injektorového vozíku na pfiívod vody maximální vyuïití mycího roztoku zmûkãovaã vody Profi Monoblock kontinuální regenerace bûhem procesu mytí pfiesné urãení mnoïství natékající vody a tím zaruãení optimálního dávkování mycího a dezinfekãního prostfiedku kondenzátor par s rozstfiikovaãem Ïádné v pary ani hork vzduch v místnosti provoz bez pfiipojení na odtahové vedení nízké náklady na instalaci 4-násobná filtrace mycího roztoku s plo n m sítem, hrub m sítem, sítem na sklenûné stfiepy a jemn m mikrofiltrem su icí agregát/radiální ventilátor pro su ení hork m vzduchem úãinné vnitfiní a vnûj í su ení laboratorního skla elektrické blokování dvefií bezpeãn provoz vysoká bezpeãnost procesu integrovan mûfiicí vstup pro senzorovou kontrolu teploty a dodrïení doby pûsobnosti integrované senzorové snímaãe pro automatické rozpoznávání vozíku sériov port RS 232 pro pfiipojení PC nebo tiskárny pro dokumentaci procesních parametrû Dávkovací zafiízení 1 dávkovací ãerpadlo DOS 10/30 na tekutá, kyselá média 1 dávkovací ãerpadlo DOS 60/30 na tekuté mycí prostfiedky zásuvka na 2 zásobníky á 5 l Volitelné pfiíslu enství dávkovací zafiízení (DOS G 60 modul) pro tekuté dezinfekãní prostfiedky dávkovací zafiízení (DOS G 10 modul) pro tekuté oplachovací prostfiedky v tlaãné ãerpadlo pro beztlakov pfiívod DEMI vody sada magnetick ch prvkû pro volbu programu (pro identifikaci vozíku) podstavec, v ka 300 mm horní kryt pfiístroje Technické údaje str. 45 Mycí a dezinfekční program pro oblasti s vysokým rizikem T ( C) DOS DOS DOS 5 10 DOS Předmytí Hlavní mytí Mytí a oxidace Mezioplach Termická dezinfekce Sušení Čas 13

14 G 7836 CD Mycí a dezinfekãní automat 14 G 7836 CD

15 G 7836 CD Mycí a dezinfekãní automat s horkovzdu n m su icím agregátem v kon: 3 AN sety nebo 4 OP sety pfiípadnû 8 sít pro OP instrumentarium nebo 2 sady MIC instrumentaria identifikace vozíku ML pro automatickou identifikaci v ech vozíkû a automatickou volbu programu kovová li ta s 5 magnety v 1160, 900, h 700 (600) mm Konstrukce volnû stojící pfiístroj s ãelním plnûním a sklopn mi dvefimi vnûj í oplá tûní: nerez ocel 2-plá Èová konstrukce nízké emise tepla a hluku mycí prostor a rozvody vody z jakostní nerez oceli ízení Profitronic, volnû programovatelné, 64 programû (podrobnûj í informace k fiízení viz str. 17) Vybavení pfiímé pfiipojení horních ko Û a injektorového vozíku na pfiívod vody maximální vyuïití mycího roztoku velkokapacitní zmûkãovaã vody kondenzátor par s rozstfiikovaãem Ïádné v pary ani hork vzduch v místnosti provoz bez pfiipojení na odtahové vedení nízké náklady na instalaci 4-násobná filtrace mycího roztoku s plo n m sítem, hrub m sítem, sítem na sklenûné stfiepy a jemn m mikrofiltrem su icí agregát / radiální ventilátor pro su ení hork m vzduchem úãinné vnitfiní a vnûj í su ení laboratorního skla Dávkovací zafiízení 1 dávkovaã pro prá ková a 1 pro tekutá média (le tidlo) ve dvefiích pfiístroje 1 dávkovací ãerpadlo DOS 10/30 na tekutá, kyselá média 1 dávkovací ãerpadlo DOS 60/30 na tekuté mycí prostfiedky zásuvka na 4 zásobníky á 5 l Volitelné pfiíslu enství v tlaãné ãerpadlo pro beztlakov pfiívod DEMI vody elektrické blokování dvífiek pfiístroje bûhem chodu programu sada magnetick ch prvkû pro volbu programu (pro identifikaci vozíku) Technické údaje str. 45 Mycí a dezinfekční program pro oblasti s vysokým rizikem T ( C) DOS Detergent DOS Detergent 5 DOS Peroxid 10 DOS Neutralizace Předmytí Hlavní mytí Mytí a oxidace Mezioplach Termická dezinfekce Sušení Čas 15

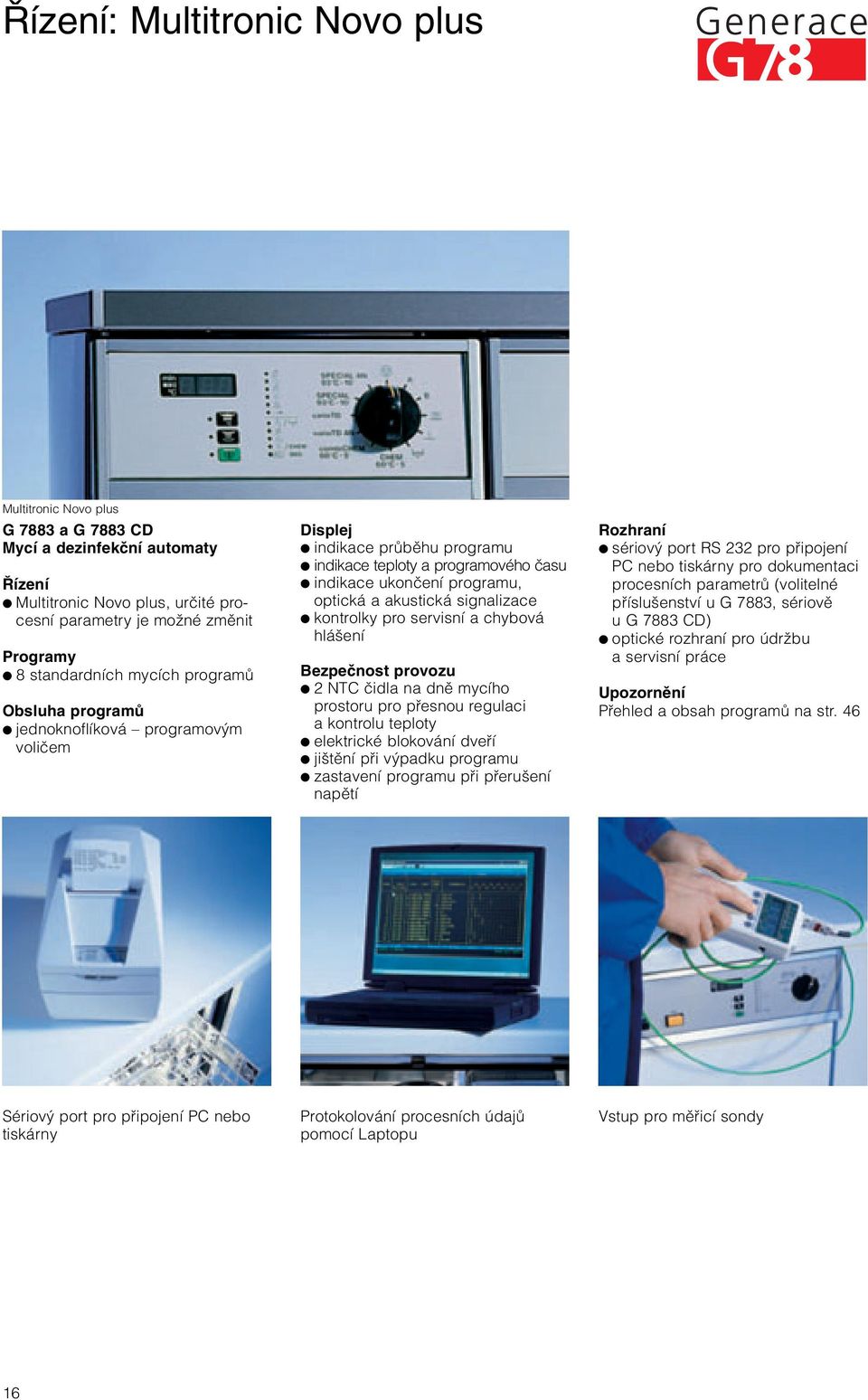

16 ízení: Multitronic Novo plus Multitronic Novo plus G 7883 a G 7883 CD Mycí a dezinfekãní automaty ízení Multitronic Novo plus, urãité procesní parametry je moïné zmûnit Programy 8 standardních mycích programû Obsluha programû jednoknoflíková programov m voliãem Displej indikace prûbûhu programu indikace teploty a programového ãasu indikace ukonãení programu, optická a akustická signalizace kontrolky pro servisní a chybová hlá ení Bezpeãnost provozu 2 NTC ãidla na dnû mycího prostoru pro pfiesnou regulaci a kontrolu teploty elektrické blokování dvefií ji tûní pfii v padku programu zastavení programu pfii pfieru ení napûtí Rozhraní sériov port RS 232 pro pfiipojení PC nebo tiskárny pro dokumentaci procesních parametrû (volitelné pfiíslu enství u G 7883, sériovû u G 7883 CD) optické rozhraní pro údrïbu a servisní práce Upozornûní Pfiehled a obsah programû na str. 46 Sériov port pro pfiipojení PC nebo tiskárny Protokolování procesních údajû pomocí Laptopu Vstup pro mûfiicí sondy 16

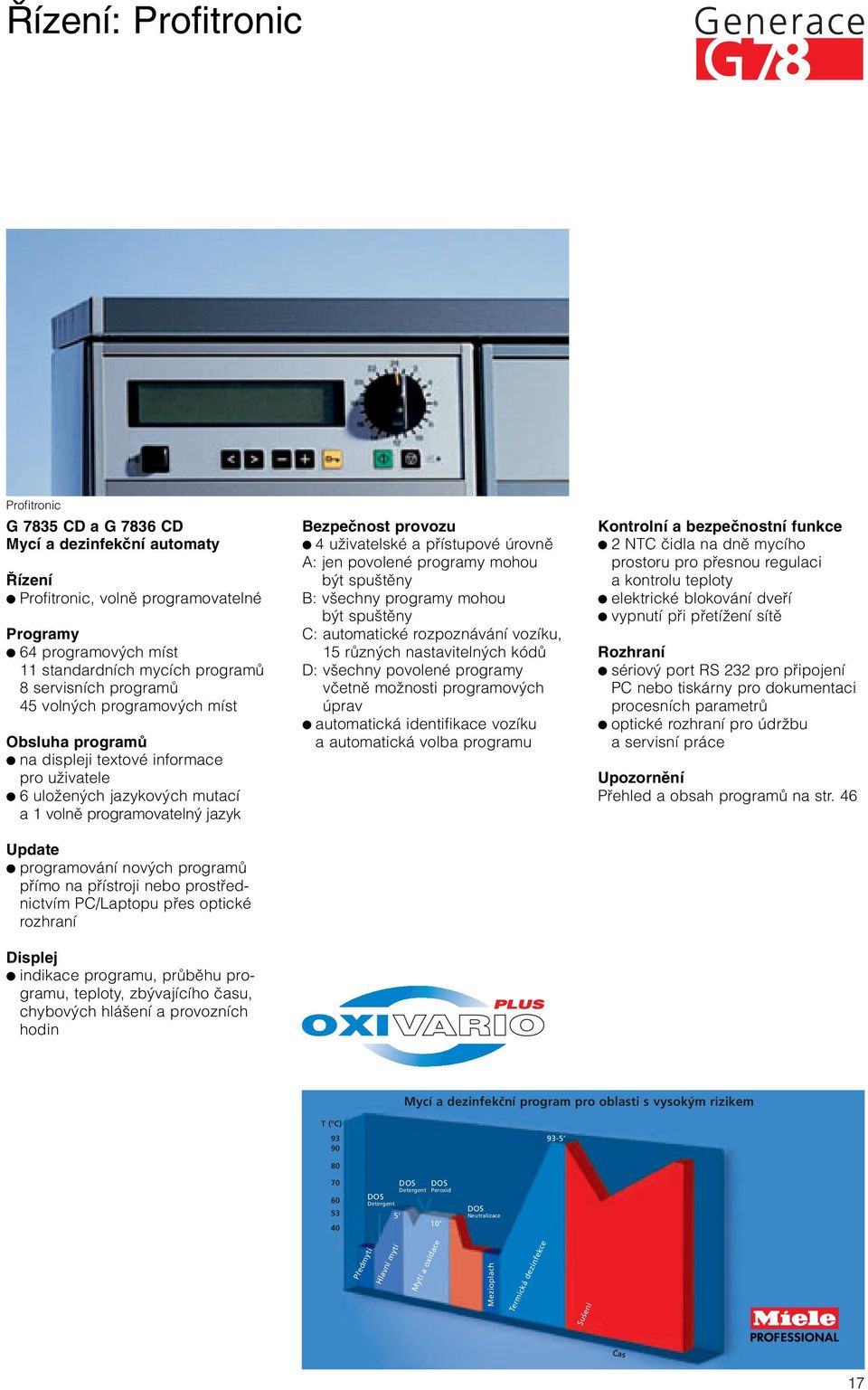

17 ízení: Profitronic Profitronic G 7835 CD a G 7836 CD Mycí a dezinfekãní automaty ízení Profitronic, volnû programovatelné Programy 64 programov ch míst 11 standardních mycích programû 8 servisních programû 45 voln ch programov ch míst Obsluha programû na displeji textové informace pro uïivatele 6 uloïen ch jazykov ch mutací a 1 volnû programovateln jazyk Update programování nov ch programû pfiímo na pfiístroji nebo prostfiednictvím PC/Laptopu pfies optické rozhraní Displej indikace programu, prûbûhu programu, teploty, zb vajícího ãasu, chybov ch hlá ení a provozních hodin Bezpeãnost provozu 4 uïivatelské a pfiístupové úrovnû A: jen povolené programy mohou b t spu tûny B: v echny programy mohou b t spu tûny C: automatické rozpoznávání vozíku, 15 rûzn ch nastaviteln ch kódû D: v echny povolené programy vãetnû moïnosti programov ch úprav automatická identifikace vozíku a automatická volba programu Kontrolní a bezpeãnostní funkce 2 NTC ãidla na dnû mycího prostoru pro pfiesnou regulaci a kontrolu teploty elektrické blokování dvefií vypnutí pfii pfietíïení sítû Rozhraní sériov port RS 232 pro pfiipojení PC nebo tiskárny pro dokumentaci procesních parametrû optické rozhraní pro údrïbu a servisní práce Upozornûní Pfiehled a obsah programû na str. 46 Mycí a dezinfekční program pro oblasti s vysokým rizikem T ( C) DOS Detergent 5 DOS Detergent DOS Peroxid 10 DOS Neutralizace Předmytí Hlavní mytí Mytí a oxidace Mezioplach Termická dezinfekce Sušení Čas 17

18 OXIVARIO PLUS nov milník v optimalizaci mytí chirurgick ch nástrojû a laboratorního skla se silnou bílkovinovou zátûïí NOVINKA Mycí a dezinfekční program pro oblasti s vysokým rizikem T ( C) DOS Detergent 5 DOS Detergent DOS Peroxid 10 DOS Neutralizace Předmytí Hlavní mytí Mytí a oxidace Mezioplach Termická dezinfekce Sušení Čas Se zavedením metody Vario stanovila firma Miele jiï v roce 1994 nová mûfiítka pro v konnost a úãinnost automatického mycího procesu s termickou dezinfekcí. Po dal ích zlep eních, napfiíklad po zv ení teploty mytí na 55 C pfii prodlouïení doby pûsobení na 5 minut ãi po doporuãení pouïívat plnû odsolenou vodu (DEMI) ve fázi mytí, nyní Miele pfiedstavuje nov patentovan postup. Zobrazovan postup OXIVARIO PLUS s alkalick m mytím je dimenzován pro sterilizaci chirurgick ch nástrojû a laboratorního skla, které je podle smûrnice RKI nutno klasifikovat jako kritické lékafiské produkty. Kromû toho lze oãekávat chemickou destrukci prionproteinû a postup se proto doporuãuje zejména k prevenci iatrogenního pfienosu varianty Creutzfeldt-Jakobovy nemoci. Kromû toho je tû existuje redukovan postup s oznaãením OXIVARIO pfiedstavující mezistupeà optimalizace mytí. Co je u metody OXIVARIO PLUS nové? Po bûïném mytí analogickém dosavadní metodû Vario následuje dodateãn mycí krok. Za mírnû alkalick ch podmínek pfii ph asi 11 a pouïití peroxidu vodíku se proteiny, které moïná na nástroji nebo laboratorním skle zûstaly pfii prvním mycím kroku, oxidaãnû rozloïí a zniãí. Tak vede pouïití metody u fibrinu, kter pfii koagulaci zpûsobuje v dûsledku polymerního zesítûní zvlá tní pfiilnavost krevních reziduí na a v nástrojích, k oxidaãnímu zniãení polymeru a lep í rozpustnosti. Rozdíl mezi bûïn m mytím a metodou OXIVARIO PLUS je jednoznaãnû vidût na následujícím obrázku. Na levém testovacím tûlese, které je synteticky zneãi tûno fibrinem, zûstávají pfii bûïném mytí zfietelnû viditelná rezidua nebo také jen mouhy fibrinu. U postupu OXIVARIO PLUS jiï nelze zjistit absolutnû Ïádné reziduum, jak demonstruje pravé zku- ební tûleso. I chemická anal za proteinû a infraãervená spektroskopická kontrola potvrzují nepfiítomnost proteinû. Dobr ãisticí úãinek je koneãnû podobn pouïití ãisticích prostfiedkû obsahujících aktivní chlór, jen se zfietelnû niï í alkalitou a bez uvolàování chlóru. Tím je dostateãnû etrn pro samotné minimálnû invazivní nástroje vãetnû optik. V jimka: Nevhodné pro eloxovan hliník. 18

19 Prokládací mycí a dezinfekãní automaty pro centrální sterilizace G 7826 Prokládací mycí a dezinfekãní automat jako G 7825, av ak dvoudvefiové prokládací provedení pro prostorové oddûlení ãisté a neãisté strany centrálních sterilizací G 7825 Prokládací mycí a dezinfekãní automat fiízení: Profitronic, volnû programovatelné jednodvefiové provedení mycí prostor se sklápûcími dvefimi v kon pro arïi 10 sítov ch misek DIN nebo 4 AN sety nebo 2 MIC sety vnûj í rozmûry (podstavec, dezinfektor, su icí agregát): v 1975, 900, h 750 mm vnûj í rozmûry (podstavec, dezinfektor, su icí agregát, kondenzátor par): v 2595, 900, h 750 mm G 7826 s Mieltransfer (MF/2) G 7828 Prokládací mycí a dezinfekãní automat jako G 7827, av ak dvoudvefiové prokládací provedení pro prostorové oddûlení ãisté a neãisté strany centrálních sterilizací G 7827 Prokládací mycí a dezinfekãní automat jednodvefiové provedení mycí prostor s v suvn mi dvefimi v kon pro arïi 15 sítov ch misek DIN nebo 7 AN setû nebo 3 MIC sety vnûj í rozmûry (podstavec, dezinfektor, su icí agregát pfiíp. kondenzátor par): v 2420, 1150, h 870 mm G 7828 s Mieltransfer (MF) Podrobnûj í informace v katalogu: Centrální sterilizace 19

20 Vozíky pro anestetické instrumentarium Mytí a dezinfekce anestetického instrumentaria S anestetick mi vozíky E 435/2 a E 436/2 stanoví Miele nová mûfiítka pro technologii pfiípravy anestetického instrumentaria. PoÏadavek na optimální oplachování a proplachování, su ení a manipulaci stejnû tak na mnohostranné vyuïití vyústil v tento nov v voj. Hadice aï do délky 150 cm se umístí na injektorové trysky a uloïí na spirálovou podloïku. Pfií mytí a dezinfekci se vytvofií zpûtnû proudící vodní sloupec a v sledkem je optimální pfiíprava anestetick ch hadic. Po ukonãení mytí a dezinfekce vyteãe úplnû a rychle mycí roztok z hadic. Adekvátní mytí je zavr eno následn m su ením. S univerzálními vozíky E 435/2 a E 436/2 je také moïná bezpeãná chemickotermická pfiíprava. E 435/2 vozík TA v 507, 535, h 515 mm pro ca 2 AN sety 9 trysek s odpruïen mi podloïkami na respiraãní hadice do délky 1,5 m uloïení na spirále Dodávka zahrnuje: 1 x E 430 sítová miska 2 x E 432 drïák na 3 4 skládané respiraãní hadice 1 x E 433 drïák na 3 4 silikonové respiraãní hadice (volnû pfiiloïeno, na v mûnu) 1 x E 434 drïák na 3 4 dûtské respiraãní hadice (volnû pfiiloïeno, na v mûnu) 6 x E 466 injektorová tryska na respiraãní vaky, 8 x 333 mm 1 x E 431 injektorová tryska na skládan mûch, 8 x 193 mm (volnû pfiiloïeno, na v mûnu) 10 x E 496 injektorová tryska, 4 x 120 mm 3 x E 495 injektorová tryska, 2,5 x 90 mm (volnû pfiiloïeno, na v mûnu) 1 x A3 krycí síè s pfiípojkou pro su ení hork m vzduchem pouïiteln v G 7882 CD a G 7835 CD E 436/2 vozík TA v 507, 535, h 515 mm pro ca 3 AN sety 9 trysek s odpruïen mi podloïkami na respiraãní hadice do délky 1,5 m uloïení na spirále Dodávka zahrnuje: 1 x E 430 sítová miska 2 x E 432 drïák na 3 4 skládané respiraãní hadice 1 x E 433 drïák na 3 4 silikonové respiraãní hadice (volnû pfiiloïeno, na v mûnu) 1 x E 434 drïák na 3 4 dûtské respiraãní hadice (volnû pfiiloïeno, na v mûnu) 6 x E 466 injektorová tryska na respiraãní vaky, 8 x 333 mm 1 x E 431 injektorová tryska na skládan mûch, 8 x 193 mm (volnû pfiiloïeno, na v mûnu) 10 x E 496 injektorová tryska, 4 x 120 mm 3 x E 495 injektorová tryska, 2,5 x 90 mm (volnû pfiiloïeno, na v mûnu) 1 x A3 krycí síè s pfiípojkou pro su ení hork m vzduchem pouïiteln v G 7836 CD E 468 nástavec 1/4 vloïka s krytem pro drobné pomûcky v 85, 250, h 170 mm velikost ok 5 x 5 x 1 mm 20

21 E 409 injektorov vozík TA pro silikonové hadice v 502, 535, h 515 mm 10 trysek 2,5 x 30 mm 15 trysek 4,0 x 30 mm 10 trysek 4,0 x 220 mm s upínacími pruïinami 8 x E 466 injektorová tryska na respiraãní vaky 8 x 333 mm 2 upínací drïáky hadiãek s umûlohmotn mi svorkami 2 drïáky respiraãních hadic (1 x pfiestaviteln ) 1 vloïka na drobné pomûcky v 93, 102, h 350 mm pfiípojka pro su ení hork m vzduchem lze pouïít v G 7836 CD E 461/1 vozík TA pro 12 respiraãních hadic aï do délky 1,5 m, uloïení na spirále v 502, 535, h 515 mm 3 x E 432 drïák kaïd na 4 respiraãní hadice 1 x E 433 drïák na 4 silikonové hadice, pfiiloïen 1 x E 434 drïák na 4 dûtské respiraãní hadice, pfiiloïen 1 x E 430 sítová miska 1 x E 431 injektorová tryska na d chací mûch 1 x A3 krycí síè pfiípojka pro su ení hork m vzduchem lze pouïít v G 7882 CD, G 7835 CD a G 7836 CD E 368 injektorov vozík TA pro intenzivní péãi v 502, 535, h 515 mm pro uloïení d chacích hadic, osazen : 10 trysek 4,0 x 30 mm s upínacími pruïinami 14 trysek 6,0 x 220 mm s upínacími pruïinami 2 x E 431 injektorová tryska na d chací mûch 8 x 193 mm 1 sítová miska, v 93, 102, h 180 mm s pfiípojkou pro su ení hork m vzduchem lze pouïít v G 7882 CD, G 7835 CD a G 7836 CD U 167 spodní ko na anestetické pomûcky pro uloïení 9 sklenic na sekret a na rûzné pomûcky lze pouïít v G 7882 CD, G 7835 CD a G 7836 CD E 367 injektorov vozík TA pro intubaãní materiál v 502, 535, h 515 mm 20 trysek 2,5 x 30 mm 25 trysek 4,0 x 30 mm (5 volnû pfiiloïeno) 40 pfiídrïn ch pruïin na trysky 1 x E 378 nástavec 1/1 sítová miska v , 460, h 460 mm s pfiípojkou pro su ení hork m vzduchem lze pouïít v G 7882 CD, G 7835 CD a G 7836 CD E 381 injektorov vozík TA pro intubaãní materiál v 502, 535, h 515 mm 20 trysek 4,0 x 30 mm s upínacími pruïinami 5 trysek 2,5 x 30 mm (volnû pfiilo- Ïeno) 6 x E 466 injektorová tryska na d chací vak 8,0 x 333 mm 2 x E 431 injektorová tryska na skládan mûch 8,0 x 193 mm s pfiípojkou pro su ení hork m vzduchem lze pouïít v G 7882 CD, G 7835 CD a G 7836 CD 21

22 Minimálnû invazivní chirurgie (MIC) systémové fie ení pro G 7882, G 7882 CD, G 7835 CD a G 7836 CD E 450 injektorov vozík TA pro MIC instrumentarium do max. délky 550 mm sítová miska E 451 na drobné díly osazení ve dvou úrovních s pfiípojkou pro horkovzdu né su ení moïnosti osazení: E 451 sítová miska na drobné díly E 457 nástavec na rozkládací MIC nástroje E 460 nástavec na jemné optické nástroje E 473 síto na drobné díly E 444 buben na optické kabely a odsávací hadice Nástavce E 444, E 457, E 460 a E 473 nejsou souãástí dodávky základního vozíku E 450. Pro pfiípravu MIC-instrumentaria lze E 450 vybavit aï 40 rûzn mi injektorov mi tryskami, mycími pouzdry a adaptery v horní úrovni vozíku. Druhy a jejich uspofiádání jsou variabilní a lze je sestavit individuálnû. Do spodní úrovnû je moïné umístit sítové misky E 457, E 460 a E 451. Sítová miska E 451 na drobné díly, jako jsou pístové ventily, roubení, tûsnûní atd. patfií k sériovému vybavení. Pomocí programu DESIN vario TD je v automatu fiízeném MCU moïná strojová dekontaminace Hopkinsovy optiky a optiky Lumina pfii bezpeãném uloïení v E 450. Jednotlivé ãásti mycích a injektorov ch zafiízení Pro mytí a proplachování dut ch nástrojû minimálnû invazivní chirurgie má injektorov vozík E 450 celkem 40 moïností pfiipojení. Ve dvou fiadách, z nichï kaïdá má 10 pfiípojû, lze uloïit 20 nástrojû / vnûj í pouzdra na ikmou podloïku. Pfiípoje jsou nástrãné a lze je rychle vymûàovat. Na obou vnûj ích stranách horní úrovnû vozíku se nacházejí dal í dvû fiady, kaïdá s 20 roubovateln mi pfiípoji (kolmé pro injektorové trysky / adaptéry / mycí pouzdra). Pro udrïení mycího tlaku musí b t kaïdá pfiípojná pozice obsazena mycím zafiízením pfiíp. záslepkou. Standardní vybavení E 450 s injektorov mi tryskami, adaptery atd. si v tûchto pfiípadech doplní uïivatel podle sloïení MIC sad, konstrukãního tvaru nástrojû atd. E 908 nástavec zde uloïen v injektorové vozíku E 450 pro pfiípravu vnûj ích pouzder nástrojû o 3 mm 22

23 Nástavce pro MIC instrumentarium E 451 nástavec 1/6 sítová miska s víkem na drobné díly v 55, 150, h 225 mm drátûné pletivo s velikostí ok 1 pfiíp. 3 mm vnitfiní pfiepáïky lze vyjmout E 907 nástavec (bez vyobrazení) sítová miska s víkem na drobné díly v 46, 87, h 210 mm drátûné pletivo s velikostí ok 3 x 1 mm háky pro zavû ení do E 905 E 457 nástavec 1/2 na rozkládací MIC nástroje (napfi. 12 pracovních vloïek a rukojetí) v 62, 216, h 490 mm dno z drátûného pletiva s velikostí ok 3 mm, boãnice plné pfiivafien drïák E 908 nástavec na rozkládací MIC nástroje / pracovní vloïky v 36, 130, h 460 mm drátûné pletivo s velikostí ok 1 x 3 mm vnitfiní pfiepáïky individuálnû pfiestavitelné pomocí 2 pfiepáïek háky pro zavû ení do E 906 E 460 nástavec 1/4 pro jemné optické nástroje rûzn ch délek v 60, 100, h 460 mm velikost ok dna 8 x 1 mm, boãnice/víko 7 x 7 x 3 mm se 3 drïáky pro uloïení 2 jemn ch optick ch nástrojû E 473/1 nástavec síto s víkem pro nejmen í díly v 85, 60, h 60 mm E 444 nástavec / buben pro optické kabely a odsávací hadice v 168 mm, se sklopn m úchytem 214 mm 140 mm 23

24 Minimálnû invazivní chirurgie (MIC) modulové systémové fie ení pro G 7836 CD E 474/1 vozík TA (prázdn ) základní vozík pro MIC instrumentarium v 507, 535, h 515 mm s pfiípojkou pro su ení hork m vzduchem moïnosti osazení: E 903 modulov nástavec na krátké MIC nástroje/urologie E 905 modulov nástavec na krátké MIC nástroje E 906 modulov nástavec na dlouhé MIC nástroje E 444 buben na optické kabely a odsávací hadice E 460 nástavec na jemné optické nástroje E 457 nástavec na rozkládací MIC nástroje E 142 sítové misky DIN Nástavce E 905, E 906, E 907, E 908, E 460, E 444 a E 142 nejsou souãástí základního vozíku E 474/1. V podobû základního vozíku E 474 nabízí Miele pro mycí a dezinfekãní automat G 7836 CD nové systémové fie ení se zvlá tními v hodami ohlednû manipulace, ergonomie, ochrany pracovníkû a flexibility. Jako základní vozík je E 474 koncipován pro uloïení tfií modulov ch nástavcû. Modulové nástavce jsou vybaveny jednou nebo dvûma pfiívodními trubicemi a pfiípoji pro adaptéry, mycí pouzdra a mycí trysky. Nasazené moduly mohou b t udrïovány v pohotovosti pro specifickou operaãní sadu, pfiíp. je lze rychl m pfiemístûním mycích zafiízení pfiizpûsobit instrumentariu pfiíslu né operaãní sady. Podle toho, z jak ch nástrojû se operaãní sada skládá (napfi. pro laparoskopii), jsou potfieba buì dva E 905 na krátké nástroje a jeden E 906 na dlouhé nástroje nebo jeden E 905 na krátké a dva E 906 na dlouhé nástroje. Pro pouïití na urologii existuje modulov nástavec E 903 pro uloïení TUR setû (transuretrální resekce). Osazení modulov ch nástavcû, tzn. nasazení nástrojû na trysky a adaptery, se provádí na pracovním stole. 24 Po osazení se moduly umístí do základního vozíku. Jako speciální variantu nabízí Miele základní vozík E 474/1 bez modulov ch nástavcû, takïe kaïd uïivatel si mûïe sám stanovit doplàkové vybavení, které potfiebuj a které potom také skuteãnû vyfie í jeho problematiku operaãních sad pro minimálnû invazivní chirurgii.

25 Moduly pro základní vozík E 474/1 E 903 modulov nástavec pro TUR sety (transuretrální resekci) v 40, 461, h 510 mm Dodávka zahrnuje: 3 x E 442 pfiípojka pro MIC nástroje, 121 mm, 4 8 mm 1 x E 444 vloïka/cívka pro svûtlovodné a sací hadice 1 x E 447 adapter zásuvka, pro Luer Lock zástrãku 4 x E 448 silikonová hadice dlouhé 300 mm, 5 x 1,5 mm 3 x E 453 injektorová d za 4,0 x 110 mm s pfiidrïovací svorkou 1 x E 454 injektorová d za pro trokar-pfiípojka mm 3 x E 467 pfiípojka 205 mm pro MIC instrumentarium/ peany 3 x E 469 pfiípojka 300 mm pro MIC instrumentarium/urologie 1 x E 907 vloïka/mycí síto s krytem pro drobné ãásti 2 m silikonová hadice, 5 mm 2 umûlohmotná hrdla E 905 s E 907 E 906 s E 908 E 905 modulov nástavec pro krátké MIC instrumentarium rozdûlení na napfi. artroskopii a laparoskopii v 40, 461, h 510 mm Dodávka zahrnuje: 1 x E 336 pfiípojka MIBO pro pipety/mic instrumentarium 2 x E 362 záslepn roub 1 x E 442 pfiípojka pro MIC instrumentarium 5 mm 2 x E 447 adapter zásuvka, pro Luer Lock zástrãku 4 x E 448 hadice s adapterem 2 x E 449 adapter zástrãka, pro Luer Lock zásuvku 4 x E 452 injektorová d za 2,5 x 60 mm 3 x E 453 injektorová d za 4,0 x 110 mm s pfiidrïovací svorkou 3 x E 454 injektorová d za pro trokar-pfiípojky mm 1 x E 464 úchytka pro injektorové trokar-d zy, E 454 pro trokary >15 mm 1 x E 907 vloïka/mycí síto s krytem pro drobné ãásti 1 x E 472 pfiíchytná pruïina pro injektorové d zy 4,0 mm E 906 modulov nástavec pro dlouhé MIC instrumentarium rozdûlení napfi. na artroskopii a laparoskopii v 40, 461, h 510 mm Dodávka zahrnuje: 1 x E 336 pfiípojka MIBO pro pipety/ MIC instrumentarium 2 x E 362 záslepn roub 5 x E 442 pfiípojka pro MIC instrumentarium 5 mm 3 x E 443 pfiípojka pro MIC instrumentarium 10 mm 2 x E 448 hadice s adapterem 1 x E 454 injektorová d za pro trokar-pfiípojku mm 2 x E 456 otvírací pruïina pro MIC instrumentarium 1 x E 464 úchytka pro injektorové trokar-d zy, E 454 pro trokary >15 mm 1 x E 908 vloïka pro rozloïitelné MIC instrumentarium/pracovní vloïky 25

26 Injektorov vozík pro mikroinstrumentarium (oãní operace) E 440 injektorov vozík pro mikroinstrumentarium (oãní operace) zabudované mycí rameno osazení ve tfiech úrovních úroveà 1 a 2: kaïdá pro uloïení 4 sítov ch misek úroveà 3: 22 pfiípojû pro duté nástroje 4 trysky pro kanyly 18 vertikálnû uspofiádan ch Luer- Lock adaptérû 10 horizontálnû uspofiádan ch Luer-Lock adaptérû s hadiãkou lze pouïít v G 7836 CD E 476 úchyty pro mikroonstrumentaria pro síta s velikostí ok 5 mm, napfi. E 142 E 444 s 8 sítov mi miskami E 441 etrná pfiíprava mikroinstrumentaria pomocí injektorového vozíku E 440 Pro mytí a dezinfekci citlivého mikrochirurgického instrumentaria, napfi. pro oãní operace, vyvinula firma Miele injektorov vozík E 440 se sítovou miskou na mikroinstrumenty. V horní úrovni injektorového vozíku E 440 je k dispozici 32 pfiípojû pro duté nástroje. Na levé stranû se nacházejí dvû fiady po 11 pfiípojích pro Luer-Lock adaptéry pfiíp. injektorové trysky pro kanyly. Na pravé stranû je deset vodorovn ch, pruïn ch pfiípojû pro hadice s Luer-Lock adaptérem pro mycí kanyly, rukojeti, mycí a odsávací rukojeti atd. Do spodní a prostfiední úrovnû E 440 se ukládají do sítové misky E 441 mikroinstrumenty jako nûïky, jehelce, pinzety, háãky atd. Konstrukce E 440 láme mycí paprsky pfiíp. sniïuje mycí tlak spodního mycího ramene. Om vání mikroinstrumentû tak probíhá témûfi v hradnû shora mycím ramenem E 440. Paprsek vody mikroinstrumenty nezvedá, n brï pouze pevnûji tlaãí na podloïku/drïák. "Vyskakování a vystfielování" nástrojû je vylouãeno. Dezinfekce se provádí pfii teplotû 93 C po dobu 10 minut. Pro dosaïení optimálních a trvale standardních v sledkû mytí má smysl pfiedmytí pouïitím standardního programu "TD-DES-AD". Pro ochranu instrumentaria pfied látkami obsaïen mi ve vodû je obzvlá È dûleïité oplachování DEMI vodou (AD). E 477 zaráïky pro mikroonstrumentaria pro síta s velikostí ok 5 mm, napfi. E Sítová miska E 142

27 Injektorov vozík pro mikroinstrumentarium (ORL operace) E 465 s 4 sítov mi miskami E 441 a 2 sítov mi miskami E 142 Pro nástroje z oblasti ORL chirurgie doporuãujeme injektorov vozík Miele E 465. Tento nástavec umoï- Àuje mytí 66 kanyl pfiichycen ch na injektorové d zy. Tento nástavec je vybaven jak Luer- Lock adaptéry, tak také tryskami rûzn ch délek, takïe lze ãistit nejrûznûj í kanyly. Ty se uchycují pruïinov mi svorkami. Jednotlivé injektorové trysky lze v pfiípadû potfieby rychle vymûnit. Tak lze nástavec optimálnû pfiizpûsobit specifick m okolnostem. E 465 injektorov vozík pro mikroinstrumentarium (ORL operace) zabudované mycí rameno osazení ve tfiech úrovních úroveà 1: pro uloïení sítov ch misek v 65, 520, h 510 mm úroveà 2: pro uloïení sítov ch misek v 65, 520, h 500 mm úroveà 3 s 66 pfiípoji pro duté nástroje v 210 mm levá strana: 16 x E 447 adapter, zásuvka 6 x E 449 adapter, zástrãka 11 x E 452 injektorová tryska 2,5 x 60 mm 11 x E 471 pfiidrïovací svorka pro injektorové trysky 2,5 mm pravá strana: 11 x E 452 injektorová tryska 2,5 x 60 mm 22 x E 453 injektorová tryska 4 x 110 mm 11 x E 471 pfiidrïovací svorka pro injektorové trysky 2,5 mm 22 x E 472 pfiidrïovací svorka pro injektorové trysky 4 mm lze pouïít v G 7836 CD 27

28 Pfiíslu enství pro MIC a mikroinstrumentarium Zleva: E 454 injektorové d zy pro trokar-pfiípojku mm pruïina pro v kové nastavení E 464 úchytka pro injektorovou d zu E 454 pruïina pro v kové nastavení E 464 úchytka s injektorovou d zou E 454 E 453 injektorová d za délka 110 mm, 4 mm pfiidrïovací svorka zde navíc s pfiidrïovací svorkou E 472 E 472 pfiíchytná pruïina pro injektorové d zy 4 mm Zleva: E 469 pfiípojka pro MIC instrumentarium/urologie délka 300 mm, 11 mm krytka 6 mm upevàovací spona E 467 pfiípojka pro MIC instrumentarium/peany délka 205 mm, 11 mm E 336 pfiípojka MIBO délka 121 mm, 11 mm E 442 pfiípojka pro MIC instrumentarium 4 8 mm délka 121 mm, 11 mm krytka 6 mm upevàovací spona E 443 pfiípojka pro MIC instrumentarium 8 12 mm délka 121 mm, 11 mm krytka 6 mm upevàovací spona Zleva: E 447 adapter, zásuvka pro Luer Lock zástrãku E 449 adapter, zástrãka pro Luer Lock zásuvku E 452 injektorová d za délka 60 mm, 25 mm E 453 injektorová d za délka 110 mm, 4 mm pfiidrïovací svorka E 448 silikonová hadice Luer Lock adapter, zástrãka délka 300 mm, 5 mm d za, se závitem 8 x 1 mm 28

29 Vozíky pro sítové misky, pfiíprava motorov ch systémû E 327 vozík (prázdn ) 4 sítové misky DIN ve dvou úrovních zabudované mycí rameno rozmûry pro osazení odspodu: úroveà 1: v 112, 520, h 510 mm úroveà 2: v 105, 512, h 480 mm lze pouïít v G 7882, G 7882 CD, G 7835 CD a G 7836 CD E 439 vozík (prázdn ) 7 sítov ch misek DIN ve 3 nebo 4 úrovních 2 zabudované mycí ramena 2. úroveà odspodu vyjímatelná rozmûry pro osazení odspodu: úroveà 1: v 76, 488, h 510 mm (bez úrovnû 2: v 160 mm) úroveà 2: v 74, 510, h 510 mm úroveà 3: v 94, 520, h 475 mm úroveà 4: v 95, 490, h 460 mm lze pouïít v G 7836 CD Kapacita na jedno mytí G 7882/G 7882 CD, G 7835 CD E 327 pro 2 operaãní sady pfiíp. 4 sítové misky DIN G 7836 CD E 439 pro 3 operaãní sady pfiíp. 7 sítov ch misek DIN Pfiíklad osazení E 439 vozík 3 x E 142 sítové misky DIN sítov ko Aesculap s uloïením pro motorové komponenty Dosud bylo strojové mytí systémû s motory pfiísnû zakázáno. Miele jako první v robce vyvinula fie ení. To bylo vyzkou eno firmou Aesculap jako v robcem a schváleno pro fiadu motorû COMFORT a sérii ACCULAN II. Strojové mytí tûchto motorov ch systémû v mycích a dezinfekãních automatech Miele je patentované. e ení pro dal í systémy se pfiipravují. Základem je mycí postup DESIN vario TD a speciální uloïení motorov ch komponent. Pro mytí je nutno dodrïet následující podmínky: 1. Mycí postup Jako mycí a dezinfekãní postup lze aplikovat v hradnû postup DESIN vario TD s PH neutrálním/enzymatick m mycím prostfiedkem pfii teplotû 50 C a DEMI vodou pfii závûreãném oplachování s termickou dezinfekãní fází. 2. UloÏení Pro komponenty motorov ch systémû je nutno pouïívat zvlá tní ukládací pfiípravky firmy Aesculap, které se montují na dno sítového ko e. 29

30 Horní a spodní ko e O 188 horní ko /lafeta (prázdn ) zepfiedu otevfien pro ukládání rûzn ch nástavcû v 215, 531, h 475 mm osazená v ka 165 mm v ková pfiestavitelnost +/- 20 mm zabudované mycí rameno O 190 horní ko /lafeta (prázdn ) jako O 188 osazená v ka 215 mm O 191 horní ko /lafeta (prázdn ) zepfiedu otevfien pro ukládání sítov ch misek v 180 +/- 20, 531, h 475 mm osazená v ka 115 +/- 20 mm mycí rameno zabudované nad ko em U 874 spodní ko /lafeta (prázdn ) zepfiedu otevfien pro ukládání rûzn ch nástavcû v 50, 534, h 515 mm osazená v ka v kombinaci s horním ko em: O 188 ca 270 +/- 20 mm O 190 ca 220 +/- 20 mm O 191 ca 295 mm O 183 horní ko /injektor (prázdn ) pro uloïení instrumentarií z oborû MIC, artroskopie, urologie levá strana volná pro uloïení nástavcû osazená v ka 285 +/- 20 mm, 10 injektorov ch trysek pravá strana pro uloïení dut ch nástrojû max. délka 370 +/- 30 mm 14 injektorov ch trysek/trycht fiû lze pouïít v G O 176 horní ko /injektor TA (prázdn ) pro uloïení instrumentarií z oborû MIC, artroskopie, urologie levá strana volná pro uloïení nástavcû osazená v ka 360 +/- 20 mm, 10 injektorov ch trysek pravá strana pro uloïení dut ch nástrojû max. délka 500 +/- 30 mm 14 injektorov ch trysek/trycht fiû pfiípoj na su ení hork m vzduchem lze pouïít v G 7882 CD, G 7835 CD a G 7836 CD O 177 horní ko /injektor (prázdn ) osazená v ka 230/205 mm zabudované mycí rameno v 263, 498, h 455 levá strana volná pro uloïení nástavcû pravá strana s 28 silikonov mi upínacími prvky: 28 trysek 4 mm, délka 30 mm, volnû pfiiloïeno 7 trycht fiû s v kovû pfiestaviteln m úchytem

31 Nástavce E 416 nástavec 1/4 pro uloïení 6 jedno- nebo dvoudíln ch vy etfiovacích zrcátek v 157, 178, h 279 mm 7 drïákû, rozteã 40 mm E 417 nástavec 2/5 pro uloïení ca 30 u ních a nosních vy etfiovacích zrcátek v 63, 173, h 445 mm 280 pfiihrádek ca 13 x 13 mm velikost ok dna: 1,7 mm E 374 nástavec 2/5 pro uloïení ORL nástrojû, napfi. inhalaãních pfiípojû atd. v 63, 173, h 445 mm 24 pfiihrádek ca 45 x 45 mm 27 pfiihrádek ca 12 x 12 mm velikost ok dna: 1,7 mm E 484 nástavec 1/1 (prázdn ) v 60 (150), 470, h 480 mm pro uloïení rûzn ch pomûcek lze vybavit drïáky - 9 x E 485 pro 27 ledvinov ch misek nebo - 4 x E 486 pro 5 mís nebo - 4 x E 487 pro 8 párû operaãních bot - 9 x E 489 univerzální drïák pro napfi. vloïky do operaãních bot pfiíklad osazení: E 484 nástavec 1/1 s 9 drïáky E 485 pro uloïení 27 ledvinov ch misek pfiíklad osazení: E 484 nástavec 1/1 se 4 drïáky E 486 pro uloïení 5 mís 31

32 Nástavce E 337 nástavec 2/5 pro uloïení nástrojû, na stojato v 145, 175, h 445 mm 18 pfiihrádek ca 47 x 51 mm 75 pfiihrádek 14 x 14 mm 1 podélná vaniãka uprostfied E 338 nástavec 3/5 pro 8 podnosû polovin misek v 115, 305, h 453 mm 10 drïákû (8 pfiihrádek), 295, h 33 mm max. velikost podnosu 290 x 30 mm E 339 nástavec 3/5 pro 16 spodních ãástí podnosû/tabletû v 115, 305, h 468 mm 17 drïákû (16 pfiihrádek), 295, h 21,5 mm max. velikost podnosu 290 x 20 mm E 130 nástavec 1/2 pro 10 tabletû v 180, 180, h 445 mm 11 drïákû: v 170 mm, rozteã 35 mm E 131 nástavec 1/2 pro uloïení 5 sítov ch/ledvinov ch misek v 170, 180, h 465 mm 6 drïákû: v 160 mm, rozteã 65 mm Obr. E 131 s 5 sítov mi miskami E 146 E 106 nástavec 1/2 pro uloïení ORL nástrojû 28 pruïn ch háãkû ve dvou v kách: 10 pruïn ch háãkû 175 mm 18 pruïn ch háãkû 175 mm 32

33 Sítové misky E 146 nástavec 1/6 sítová miska v 55, 150, h 225 mm velikost ok dna 3 mm velikost ok boãnic 1,7 mm velikost ok víka 8 mm 2 v klopná madla E 363 nástavec 1/6 sítová miska (bez vyobrazení) jako E 146 v 55, 150, h 225 mm velikost ok 1 mm, s víkem E 373 nástavec 1/6 sítová miska pro uloïení ORL instrumentaria (napfi. u ní zrcátka) v 55, 150, h 225 mm z drátûného pletiva s následujícími velikostmi ok: dno 3 mm, boãnice 1,7 mm, víko 8 mm 28 kolm ch pfiídrïn ch tyãinek 2 v klopná madla E 451 nástavec 1/6 sítová miska s víkem na drobné díly v 55, 150, h 225 mm drátûné pletivo s velikostí ok 1 pfiíp. 3 mm vyjímatelné vnitfiní pfiepáïky E 441 nástavec 1/4 sítová miska pro uloïení mikroinstrumentû v 60, 183, h 284 mm velikost ok dna 1,7 mm boãnice plné, lze stohovat vnitfiní pfiepáïky s 6 pfiestaviteln mi Ïebry pro etrné uloïení nástrojû E 103 nástavec 1/4 pro instrumentarium do délky 75 mm, napfi. proktoskopy E 104 nástavec 1/4 pro instrumentarium do délky 105 mm E 142 nástavec 1/2 sítová miska v 45/55, 255, h 480 mm velikost ok 5 mm 2 v klopná madla sítová miska DIN max. zatíïitelnost ca 10 kg E 143 nástavec 1/2 sítová miska (bez vyobrazení) v 45/55, 255, h 230 mm velikost ok 3 mm 2 v klopná madla 33

34 Sítové misky E 379 nástavec 1/2 sítová miska pro uloïení rûzn ch pomûcek v , 180, h 445 mm z drátûného pletiva s velikostí ok 1,7 mm 2 madla E 378 nástavec 1/1 sítová miska pro uloïení rûzn ch pomûcek v , 460, h 460 mm z drátûného pletiva s velikostí ok 1,7 mm 2 madla lze pouïít jen ve spodních ko ích E 430 nástavec 1/3 sítová miska v 40, 150, h 445 mm z drátûného pletiva s velikostí ok 5mm E 468 nástavec 1/4 sítová miska pro uloïení rûzn ch pomûcek v 85, 250, h 170 mm ze svafiované mfiíïoviny/nerez oceli s víkem a pfiepáïkami velikost ok 5 x 5 x 1 mm E 473 nástavec síto s víkem pro nejmen í díly v 85, 60, h 60 mm E 143 vloïka 1/4 sítová miska v 45/55, 255, h 230 mm velikost ok 5 mm 2 otoãné rukojeti zatíïení max. 5 kg 34

35 Ko e a nástavce na OP obuv O 173 horní ko pro uloïení 4 párû operaãních bot lze pouïít v G 7882, G 7882 CD, G 7835 CD a G 7836 CD O 167 horní ko pro uloïení 28 vloïek do operaãních bot lze pouïít v G 7882, G 7882 CD, G 7835 CD a G 7836 CD U 168 spodní ko pro uloïení 10 párû operaãních bot lze pouïít v G 7882, G 7882 CD, G 7835 CD a G 7836 CD E 484 nástavec 1/1 (prázdn ) v 600, 365, h 468 mm drïák E 487 pro uloïení operaãních bot v ka drïáku 280 mm E 484 nástavec 1/1 (prázdn ) (bez vyobrazení) vybaven 19 univerzálními drïáky E 489 napfi. pro vloïky do operaãních bot E 319 nástavec 1/1 ploché síto na hrubé neãistoty 500, h 488 mm zabraàuje zneãi tûní etiketami z laboratorních sklenic pfiíp. sklenûn mi stfiepy pfii rozbití skla 35

36 Systém kontejnerû na kojenecké lahve 1. PouÏité, prázdné kojenecké lahve se postaví do nástavce E 135 otvorem nahoru. 2. Nástavec E 135 se uzavfie víkem (tvaru mfiíïky). 3. Kontejner se obrátí a postaví se do mycího a dezinfekãního automatu. V hoda: Jednoduchá manipulace s 19 kojeneck mi lahvemi v jednom kontejneru. 4. Po dezinfekci a vymytí se víko sejme a lahve se v kontejneru mohou znovu naplnit. 5. Naplnûné lahve se uzavfiou a mohou se uloïit do chladniãky. V hoda: Odpadá opakovaná manipulace s jednotliv mi lahvemi, etfií se ãas a pfiedchází se rozbití skla. Poãet nástavcû E 135 se fiídí velikostí kojeneckého oddûlení. Pfiíklad: Oddûlení s 60 kojenci potfiebuje pfii 5 krmeních za den: 5 x 60 = 300 lahví. K tomu na kaïdého kojence náleïí 2 lahve na ãaj: 2 x 60 = 120 lahví. KaÏd den je tak potfieba ca 420 kojeneck ch lahví. Jednoduchá manipulace s 420 kojeneck mi lahvemi je zaji tûna 22 nástavci E 135 a 2 3 nástavci E 364 na dudlíky. 36

37 Ko e a nástavce na kojenecké lahve O 190 horní ko /lafeta (prázdn ) zepfiedu otevfien v 275, 531, h 475 mm osazená v ka 215 mm zabudované mycí rameno lze pouïít v G 7882, G 7882 CD, G 7835 CD a G 7836 CD U 874 spodní ko /lafeta (prázdn ) zepfiedu otevfien v 50, 534, h 515 mm osazená v ka v kombinaci s horním ko em: O 190 ca 220 +/- 20 mm lze pouïít v G 7882, G 7882 CD, G 7835 CD a G 7836 CD E 135 nástavec 1/2 kontejner na 19 kojeneck ch lahví á 250 ml v 194, 192, h 447 mm vãetnû víka lze pouïít v horních i spodních ko ích bez vyobrazení: E 135/1 nástavec 1/2 na 19 kojeneck ch lahví á 110 ml E 135/2 nástavec 1/2 na 19 kojeneck ch lahví á 90 ml E 135/3 nástavec 1/2 na 19 kojeneck ch lahví á 120 ml lze pouïít v horních i spodních ko ích E 364 nástavec 1/2 kontejner na 36 dlouh ch dudlíkû v 77, 215, h 445 mm 36 pfiihrádek 41 x 41 mm sklopné a uzamykatelné víko lze pouïít v horních i spodních ko ích E 458 nástavec 1/2 kontejner na 36 roubovacích dudlíkû v 63, 215, h 445 mm 36 pfiihrádek 29 x 29 mm sklopné a uzamykatelné víko A 16 kryt 1/4 pro zakrytí sítové misky E x 215 mm 37

38 Pfiíslu enství UE podstavec (obr.) v 300, 300, h 600 mm nerez ocel lze pouïít pro G 7795, G 7796 lze se roubovat se zafiízením UM podstavec v 300, 300, h 600 mm kov lze pouïít pro G 7795, G 7796 lze se roubovat se zafiízením UE podstavec (obr.) v 300, 600, h 600 mm nerez ocel lze pouïít pro G 7882 lze se roubovat se zafiízením UM podstavec v 300, 600, h 600 mm kov lze pouïít pro G 7882 lze se roubovat se zafiízením UC 30-90/60 podstavec v 300, 900, h 600 mm nerez ocel lze pouïít pro G 7882 s G 7795 nebo G 7796 lze se roubovat se zafiízením UC 30-90/70 podstavec v 300, 900, h 700 mm nerez ocel lze pouïít pro G 7882 CD lze se roubovat se zafiízením DOS C 60 modul dávkovací ãerpadlo na kapaln mycí prostfiedek nastavitelné dávkování od 3 do 78 ml s pfiestavitelnou nasávací trubicí pro rûzné velikosti nádob vãetnû indikátoru mnoïství lze pouïít pro G 7882, G 7882 CD DOS C 20 modul dávkovací ãerpadlo na kyselá média nastavitelné od 2 do 24 ml s pfiestavitelnou nasávací trubicí pro rûzné velikosti nádob vãetnû indikátoru mnoïství lze pouïít pro G Test Kit ke kontrole ãistoty chirurgick ch nástrojû (zji tûní proteinû) obsah 48 ampulí
