ELEKTROINSTALACE. Akce: MATEŘSKÁ ŠKOLA ŽELEŠICE

Transkript

1

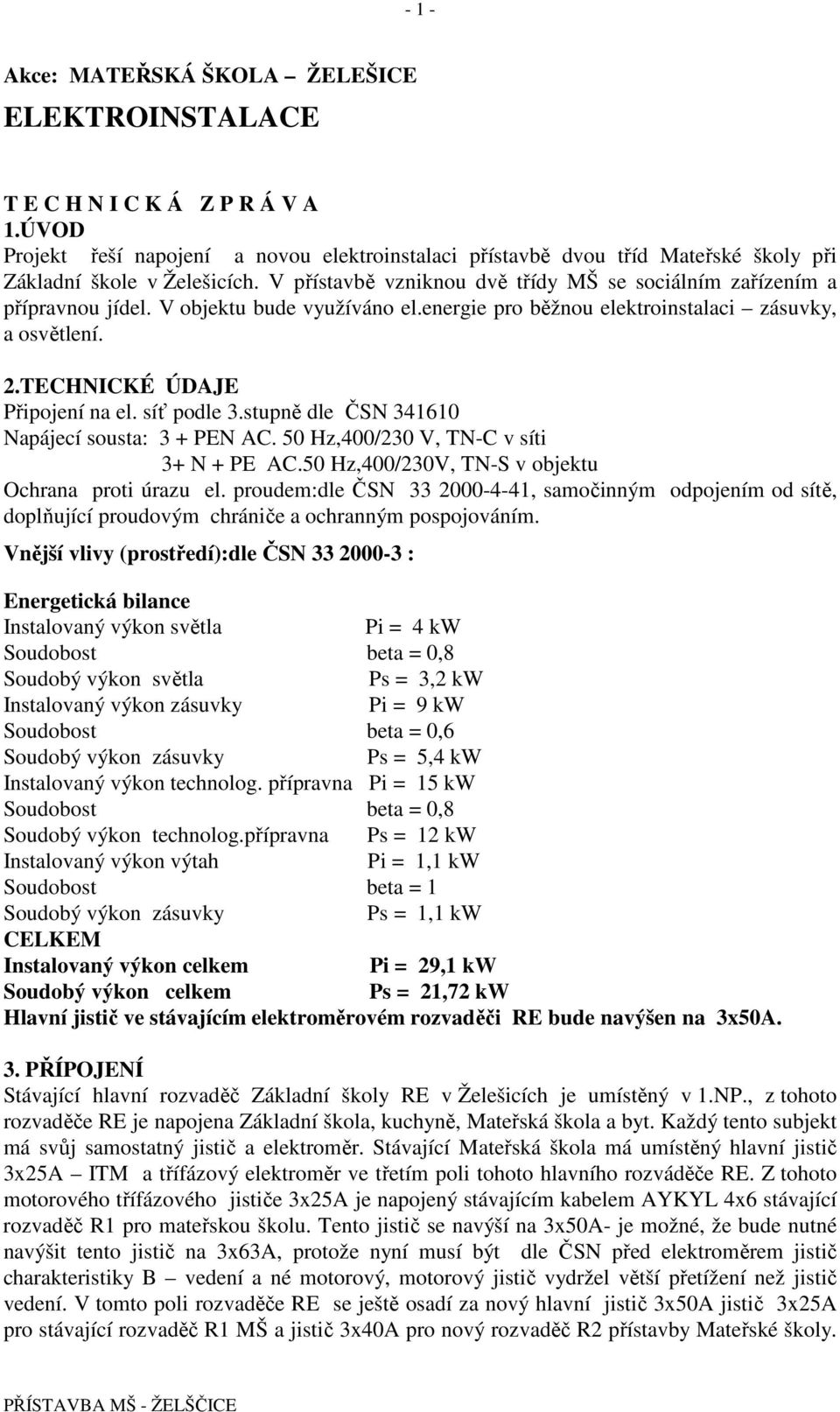

2 - 1 - Akce: MATEŘSKÁ ŠKOLA ŽELEŠICE ELEKTROINSTALACE T E C H N I C K Á Z P R Á V A 1.ÚVOD Projekt řeší napojení a novou elektroinstalaci přístavbě dvou tříd Mateřské školy při Základní škole v Želešicích. V přístavbě vzniknou dvě třídy MŠ se sociálním zařízením a přípravnou jídel. V objektu bude využíváno el.energie pro běžnou elektroinstalaci zásuvky, a osvětlení. 2.TECHNICKÉ ÚDAJE Připojení na el. síť podle 3.stupně dle ČSN Napájecí sousta: 3 + PEN AC. 50 Hz,400/230 V, TN-C v síti 3+ N + PE AC.50 Hz,400/230V, TN-S v objektu Ochrana proti úrazu el. proudem:dle ČSN , samočinným odpojením od sítě, doplňující proudovým chrániče a ochranným pospojováním. Vnější vlivy (prostředí):dle ČSN : Energetická bilance Instalovaný výkon světla Pi = 4 kw Soudobost beta = 0,8 Soudobý výkon světla Ps = 3,2 kw Instalovaný výkon zásuvky Pi = 9 kw Soudobost beta = 0,6 Soudobý výkon zásuvky Ps = 5,4 kw Instalovaný výkon technolog. přípravna Pi = 15 kw Soudobost beta = 0,8 Soudobý výkon technolog.přípravna Ps = 12 kw Instalovaný výkon výtah Pi = 1,1 kw Soudobost beta = 1 Soudobý výkon zásuvky Ps = 1,1 kw CELKEM Instalovaný výkon celkem Pi = 29,1 kw Soudobý výkon celkem Ps = 21,72 kw Hlavní jistič ve stávajícím elektroměrovém rozvaděči RE bude navýšen na 3x50A. 3. PŘÍPOJENÍ Stávající hlavní rozvaděč Základní školy RE v Želešicích je umístěný v 1.NP., z tohoto rozvaděče RE je napojena Základní škola, kuchyně, Mateřská škola a byt. Každý tento subjekt má svůj samostatný jistič a elektroměr. Stávající Mateřská škola má umístěný hlavní jistič 3x25A ITM a třífázový elektroměr ve třetím poli tohoto hlavního rozváděče RE. Z tohoto motorového třífázového jističe 3x25A je napojený stávajícím kabelem AYKYL 4x6 stávající rozvaděč R1 pro mateřskou školu. Tento jistič se navýší na 3x50A- je možné, že bude nutné navýšit tento jistič na 3x63A, protože nyní musí být dle ČSN před elektroměrem jistič charakteristiky B vedení a né motorový, motorový jistič vydržel větší přetížení než jistič vedení. V tomto poli rozvaděče RE se ještě osadí za nový hlavní jistič 3x50A jistič 3x25A pro stávající rozvaděč R1 MŠ a jistič 3x40A pro nový rozvaděč R2 přístavby Mateřské školy. PŘÍSTAVBA MŠ - ŽELŠČICE

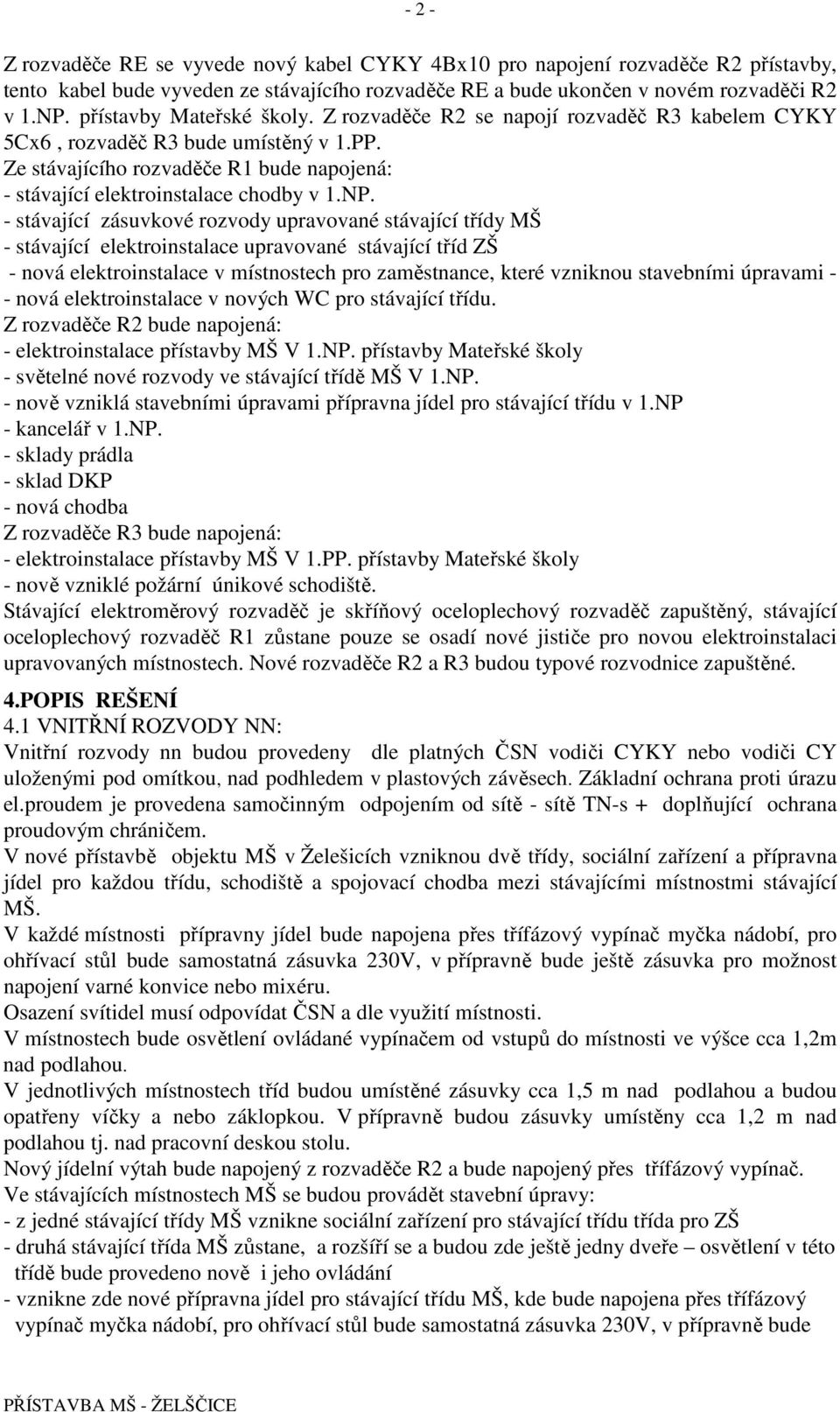

3 - 2 - Z rozvaděče RE se vyvede nový kabel CYKY 4Bx10 pro napojení rozvaděče R2 přístavby, tento kabel bude vyveden ze stávajícího rozvaděče RE a bude ukončen v novém rozvaděči R2 v 1.NP. přístavby Mateřské školy. Z rozvaděče R2 se napojí rozvaděč R3 kabelem CYKY 5Cx6, rozvaděč R3 bude umístěný v 1.PP. Ze stávajícího rozvaděče R1 bude napojená: - stávající elektroinstalace chodby v 1.NP. - stávající zásuvkové rozvody upravované stávající třídy MŠ - stávající elektroinstalace upravované stávající tříd ZŠ - nová elektroinstalace v místnostech pro zaměstnance, které vzniknou stavebními úpravami - - nová elektroinstalace v nových WC pro stávající třídu. Z rozvaděče R2 bude napojená: - elektroinstalace přístavby MŠ V 1.NP. přístavby Mateřské školy - světelné nové rozvody ve stávající třídě MŠ V 1.NP. - nově vzniklá stavebními úpravami přípravna jídel pro stávající třídu v 1.NP - kancelář v 1.NP. - sklady prádla - sklad DKP - nová chodba Z rozvaděče R3 bude napojená: - elektroinstalace přístavby MŠ V 1.PP. přístavby Mateřské školy - nově vzniklé požární únikové schodiště. Stávající elektroměrový rozvaděč je skříňový oceloplechový rozvaděč zapuštěný, stávající oceloplechový rozvaděč R1 zůstane pouze se osadí nové jističe pro novou elektroinstalaci upravovaných místnostech. Nové rozvaděče R2 a R3 budou typové rozvodnice zapuštěné. 4.POPIS REŠENÍ 4.1 VNITŘNÍ ROZVODY NN: Vnitřní rozvody nn budou provedeny dle platných ČSN vodiči CYKY nebo vodiči CY uloženými pod omítkou, nad podhledem v plastových závěsech. Základní ochrana proti úrazu el.proudem je provedena samočinným odpojením od sítě - sítě TN-s + doplňující ochrana proudovým chráničem. V nové přístavbě objektu MŠ v Želešicích vzniknou dvě třídy, sociální zařízení a přípravna jídel pro každou třídu, schodiště a spojovací chodba mezi stávajícími místnostmi stávající MŠ. V každé místnosti přípravny jídel bude napojena přes třífázový vypínač myčka nádobí, pro ohřívací stůl bude samostatná zásuvka 230V, v přípravně bude ještě zásuvka pro možnost napojení varné konvice nebo mixéru. Osazení svítidel musí odpovídat ČSN a dle využití místnosti. V místnostech bude osvětlení ovládané vypínačem od vstupů do místnosti ve výšce cca 1,2m nad podlahou. V jednotlivých místnostech tříd budou umístěné zásuvky cca 1,5 m nad podlahou a budou opatřeny víčky a nebo záklopkou. V přípravně budou zásuvky umístěny cca 1,2 m nad podlahou tj. nad pracovní deskou stolu. Nový jídelní výtah bude napojený z rozvaděče R2 a bude napojený přes třífázový vypínač. Ve stávajících místnostech MŠ se budou provádět stavební úpravy: - z jedné stávající třídy MŠ vznikne sociální zařízení pro stávající třídu třída pro ZŠ - druhá stávající třída MŠ zůstane, a rozšíří se a budou zde ještě jedny dveře osvětlení v této třídě bude provedeno nově i jeho ovládání - vznikne zde nové přípravna jídel pro stávající třídu MŠ, kde bude napojena přes třífázový vypínač myčka nádobí, pro ohřívací stůl bude samostatná zásuvka 230V, v přípravně bude PŘÍSTAVBA MŠ - ŽELŠČICE

4 - 3 - ještě zásuvka pro možnost napojení varné konvice nebo mixéru - budou zde nové sklady prádla a DPH - nová chodba pro spojení stávající MŠ a přístavby - rozšířená bude kancelář - ze stávajícího sociálního zařízení pro děti vznikne zázemí pro zaměstnance, šatna a WC. V místnostech, kde se budou provádět stavební úpravy bude stávající elektroinstalace demontována a provedena se nově. Tato nová elektroinstalace bude napojena z nového rozváděče R2 mimo zásuvkové rozvody ve stávající třídě, stávající vstupní a nové zázemí pro zaměstnance, sociálního zařízení pro stávající třídu MŠ-dětí. Vše bude je zakresleno v projektové dokumentaci. 4.2 VNITŘNÍ OSVĚTLENÍ Osazení svítidel v přístavbě ve třídách, ve stávající třdě MŠ a v přípravně bude dle výpočtu svítidly zářivkovými. V ostatních místnostech budou svítidla zářivková úsporná. Osazení svítidel musí odpovídat ČSN a dle využití místnosti. V místnostech bude osvětlení vypínačem od vstupů do místnosti a vedle něj ve výšce cca 1,5m nad podlahou bude umístěna zásuvka. Ve stávající ZŠ, ve vstupní chodbě zůstanou stávající svítidla. V ostatních stávajících místnostech, kde bude nová elektroinstalace budou osazena nová svítidla. Mimo běžné osvětlení budou na únikových cestách osazena nouzová svítidla s vlastním zdrojem. 4.3 ZÁSUVKOVÉ OBVODY: Ve třídách budou umístěné zásuvky cca1,50 m nad podlahou nebo nad skříňkami upřesní se na stavbě. Zásuvky budou opatřeny víčky a nebo záklopkou. V přípravně budou zásuvky umístěny cca 1,2 m nad podlahou tj. nad pracovní deskou stolu VZT Sociální zařízení dětí, šaten a přípravny se vstupní místností bude odvětráváno potrubními ventilátory, které se budou ovládat samostatnými tlačítky přes multifikační relé, tlačítka budou umístěny vedle vypínače v příslušné místnosti. 4.5 HROMOSVOD Tento projekt řeší hromosvod na přístavbě MŠ Želešice. Budova je umístěna v oblasti s četností bouřek v rozsahu cca dní v roce. Údaj je převzat z Izokeraunické mapy ČHMU Praha a EGU Brno. Jedná se objekt, který nepřevyšuje své okolí. Nepředpokládá se v blízké budoucnosti stavba žádného výškového objektu v areálu nebo blízkém okolí / cca do 500 m /. Dle doporučení této normy byla provedena analýza rizika s výše uvedenými faktory s následujícími výsledky : Zatřídění budovy BD po analýze výškových poměrů a účelu použití objektů jsou budovy zatříděny do třídy II dle EN/ČSN Z toho vyplývají následující hodnoty vzdálenost mezi svody m poloměr ochranné koule - 30 m oka mřížové soustavy - ochranná vzdálenost s Z těchto základních hodnot se vychází při návrhu vnější ochrany před bleskem. 10 x 10 m - 55 cm vzduch 110 cm pevný materiál PŘÍSTAVBA MŠ - ŽELŠČICE

5 - 4 - Vnitřní ochrana není součástí tohoto projektu. Pro vnější ochranu jsou doporučeny materiály, které nevyžadují údržbu se životností cca 15 let. Přesné specifikace jsou ve výpisu materiálu. Jímací soustava Jímací soustava bude tvořena mřížovou jímací soustavou, doplněnou dvěma jímacími tyčemi Doporučené materiály vodič AlMgSi podstavce betonové na plastové podložce spojky, svorky apod nerez Soustava svodů Počet svodů 5 Doporučené materiály vodič AlMgSi příchytky plastové, barva bude zvolena po dohodě s investorem dle barvy fasády Podrobnosti viz výkresová dokumentace Zemnící soustava Zemnící soustava bude tvořena zemnícím páskem uloženým v základech objektu. Upozornění zemní odpor by neměl dle nové normy ČSN/EN překročit 10 ohmů Údržba a revize hromosvodní sítě Pro objekty třídy III je dle EN/ČSN doporučen následující interval revizí : Visuální kontrola x za dva roky Revize x za 4 roky nebo po přímém úderu blesku do objektu nebo v blízkém okolí Bezpečnost a ochrana zdraví při práci. Veškeré montážní práce musí být prováděny dle platných bezpečnostních předpisů, nařízení a platných norem. Před započetím prací musí být pracovníci náležitě poučeni a vybaveni patřičnými pracovními pomůckami a ochrannými pracovními prostředky. V průběhu montáže je nutno dodržovat veškeré zásady bezpečnosti práce a hlavně při práci ve výškách. Montáž bude ukončena nutnými měřeními, dílčími revizemi a závěrečnou revizí a vypracováním celkové výchozí revizní zprávy. Hromosvod musí být proveden souladu s ČSN EN a souvisejícími předpisy a normami. Materiál a montáž musí odpovídat ČSN EN a souvisejícím předpisům.při práci důsledně dodržovat bezpečnostní předpisy. Po skončení montáže hromosvodu je nubué provést výchozí revizi. 5. BEZPEČNOST PRÁCE: Realizace díla bude provedena dle schválené projektové dokumentace, dle podmínek stavebního povolení a podmínek schvalujícího orgánu, v souladu s platnými normami ČSN,ČN, EN a ISO a ostatními souvisejícími předpisy. El.zařízení musí být obsluhováno a provozováno dle příslušných pracovních a a provozních předpisů ČSN a pokynů výrobců těchto zařízení, aby byla zajištěna bezpečnost při práci, ochrana zdraví a věcí, jak ukládá ČÚBP ve vyhlášce č.88. Z hlediska zajištění dodávky el. energie náleží zařízení do 3.stupně důležitosti dle ČSN Ovládání přístrojů mohou provádět jen osoby znalé.při obsluze těchto zařízení musí být respektována ČSN Veškeré práce budou provádět pouze osoby k tomuto účelu určené s příslušnou kvalifikaci odpovídající charakteru činnosti dle ČSN Práci na el. zařízeních provádí pracovníci s potřebnou kvalifikaci podle ČSN a přidružených norem. PŘÍSTAVBA MŠ - ŽELŠČICE

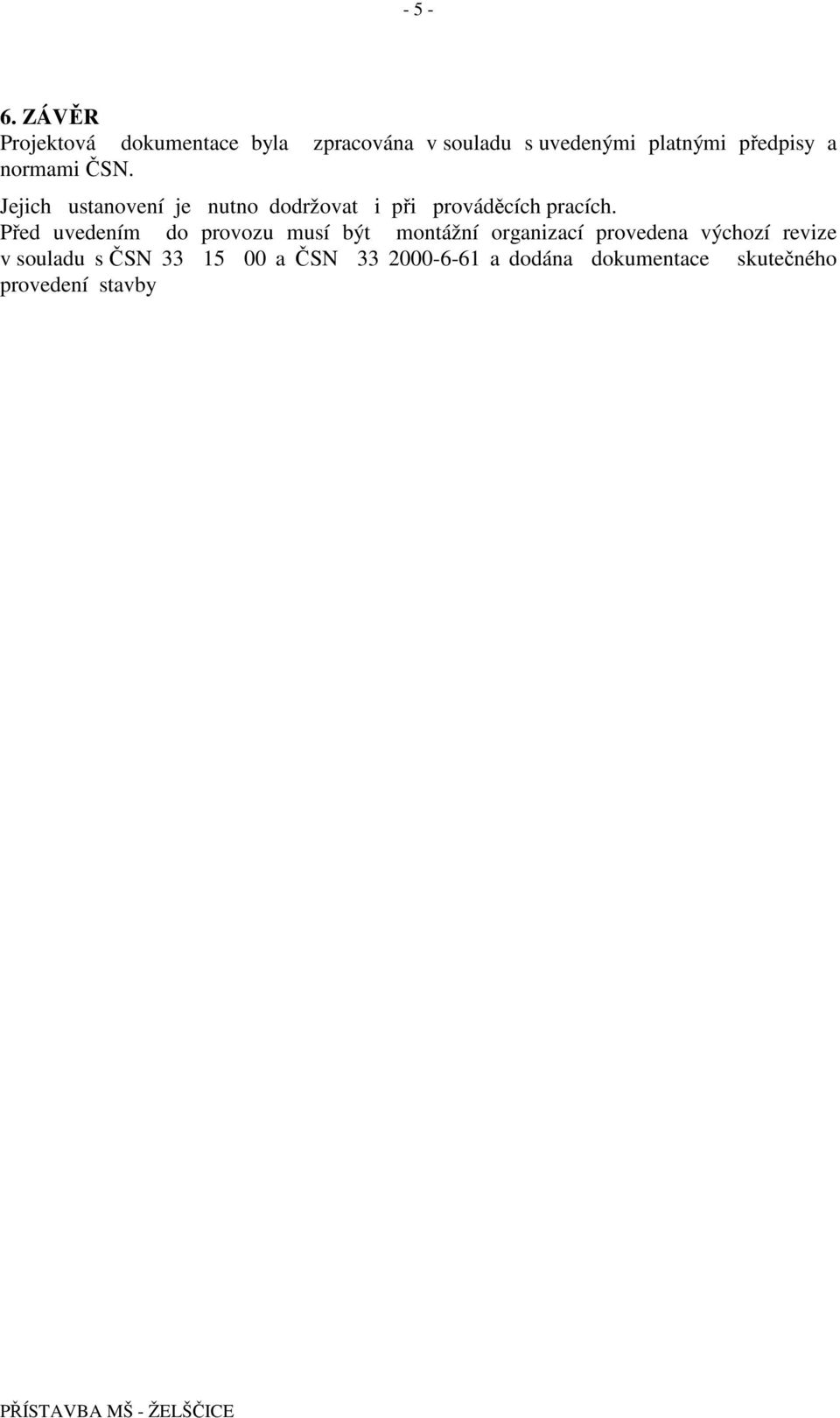

6 ZÁVĚR Projektová dokumentace byla zpracována v souladu s uvedenými platnými předpisy a normami ČSN. Jejich ustanovení je nutno dodržovat i při prováděcích pracích. Před uvedením do provozu musí být montážní organizací provedena výchozí revize v souladu s ČSN a ČSN a dodána dokumentace skutečného provedení stavby PŘÍSTAVBA MŠ - ŽELŠČICE

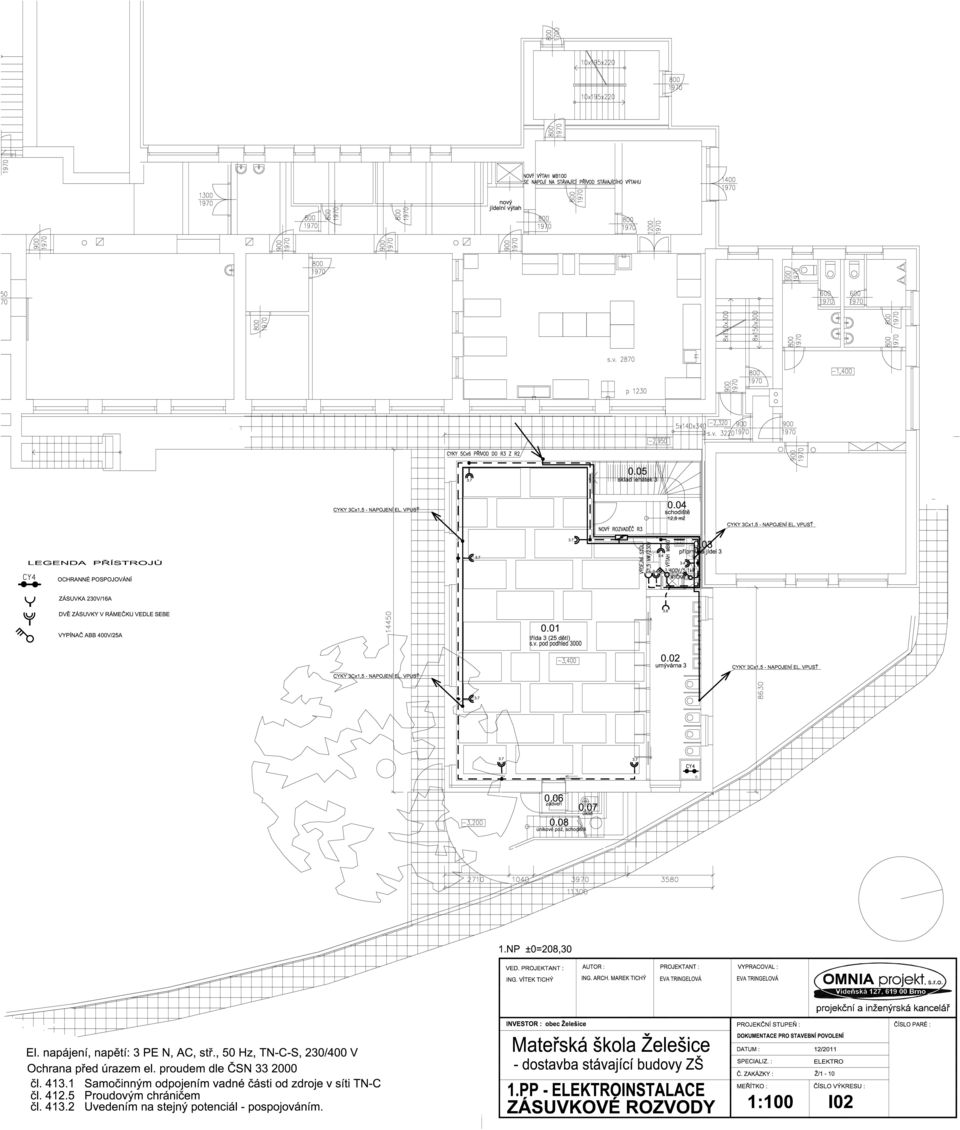

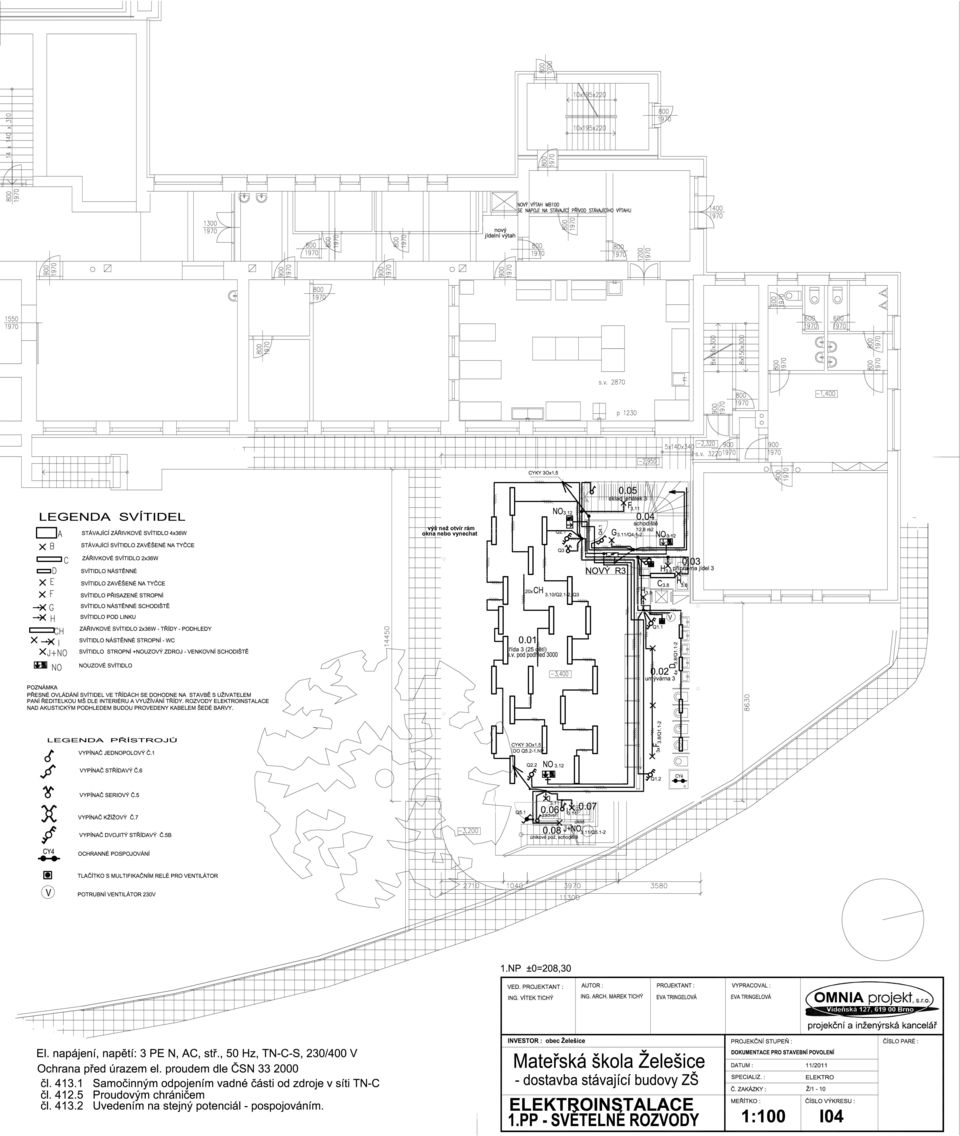

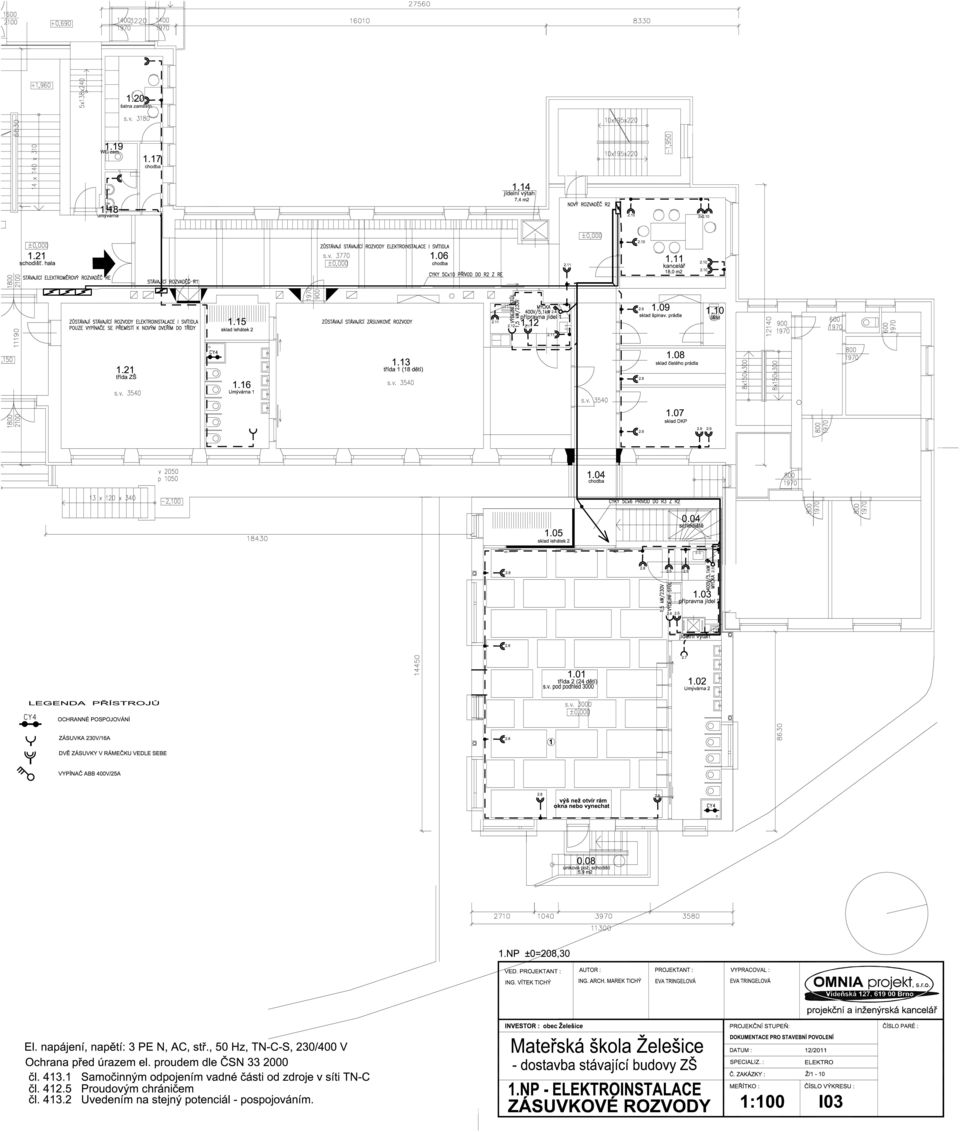

7 - 6 - SEZNAM DOKUMENTACE 101- Technická zpráva 102- Půdorys 1.PP. - Zásuvkové rozvody Půdorys 1.NP. Zásuvkové rozvody 104- Půdorys 1.PP. - Světelné rozvody Půdorys 1.NP. Světelné rozvody Půdorys kotelny Elektroinstalace Střecha - Hromosvod Rozvaděč R Rozvaděč R Výpis materiálu SEZNAM DOKUMENTACE 101- Technická zpráva 102- Půdorys 1.PP. - Zásuvkové rozvody Půdorys 1.NP. Zásuvkové rozvody 104- Půdorys 1.PP. - Světelné rozvody Půdorys 1.NP. Světelné rozvody Půdorys kotelny Elektroinstalace Střecha - Hromosvod Rozvaděč R Rozvaděč R Výpis materiálu SEZNAM DOKUMENTACE 101- Technická zpráva 102- Půdorys 1.PP. - Zásuvkové rozvody Půdorys 1.NP. Zásuvkové rozvody 104- Půdorys 1.PP. - Světelné rozvody Půdorys 1.NP. Světelné rozvody Půdorys kotelny Elektroinstalace Střecha - Hromosvod Rozvaděč R Rozvaděč R Výpis materiálu SEZNAM DOKUMENTACE 101- Technická zpráva 102- Půdorys 1.PP. - Zásuvkové rozvody Půdorys 1.NP. Zásuvkové rozvody 104- Půdorys 1.PP. - Světelné rozvody Půdorys 1.NP. Světelné rozvody Půdorys kotelny Elektroinstalace Střecha - Hromosvod Rozvaděč R Rozvaděč R Výpis materiálu PŘÍSTAVBA MŠ - ŽELŠČICE

8 PŘÍSTAVBA MŠ - ŽELŠČICE - 7 -

9

10

11

12

13

14

15

16

17

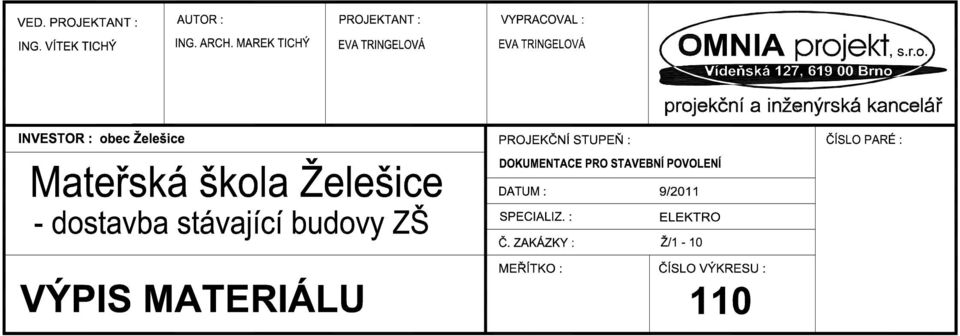

18 Elektroinstalace VÝPIS MATERIÁLU Název stavby Datum MATEŘSKÁ ŠKOLA - ŽELEŠICE DOSTAVBA STÁVAJÍCÍ BUDOVY ZŠ Materiál - silnoproud Podružný materiál koef. 3 % Nosný materiál Materiál - hromosvod Podružný materiál koef. 3 % Nosný materiál Svítidla Montáž- silnoproud Montáž- hromosvod Demontáže Rozvaděče Doprava 4,8 % Přesun dodávky 3,6 % 1 Práce (ceník) Zednická výpomoc 6 % PPV 1 % HZS, Elektroinstalace celkem HZS - Revize ;

19 1 ELEKTROINSTALACE- Nosný materiál Výpis materiálu Název Jedn. Množství KABEL CYKY 2O X 1.5 m 74 KABEL CYKY 3OX 1.5 m 438 KABEL CYKY 3JX 1.5 m 815 KABEL CYKY 3J X 2.5 m 545 KABEL CYKY 5J X 2.5 m 82 KABEL CYKY 5J X 6 m 45 Vodice CY 4 zelenozluty m 40 Krabice inst z PVC pristrojová ks 49 Krabice inst z PVC přístrojová dvojitá ks 36 KO KRABICE rozbočovací KR68 ks 52 KO KRABICE rozbočovací KR97 ks 27 Krabice do vlhka plastové +svorkovnice ks 2 KO KRABICE KT 250 ks 1 Spínač č.1 ks 12 Spínač č.6 ks 8 Spínač č.5 ks 10 Spínač č.5b ks 10 Zásuvka jednonásobná ks 78 Zásuvka VDT ABB ks 3 Sporáková kombinace Tango ks 3 Ochranná svorkovnice PSJ1 ks 1 Tlačitko se signálkou ks 5 Multifikační relé pro ventilátory ks 2 Svorka uzemnovaci Barnard ks 15 Plastové příchytky pro upevnění kabelů nad podhledy ks 150 Výstražné nálepky ks 2 CELKEM NOSNÝ MATERIÁL Montáž - elektroinstalace Název Jedn. Množství KRABICE INST.PVC pristrojova ks 85 KRABICE ZAPOJ.- rozbočovací ks 79 KRABICE V PROV.DO VLHKA ks 2 MONTAZ.ROZVODNIC DO 200 kg ks 2 KABEL PEVNE ULOZ. CYKY 2x1.5 m 74 KABEL PEVNE ULOZ. CYKY 3x1.5 m 860 KABEL PEVNE ULOZ. CYKY 3x2.5 m 545 KABEL PEVNE ULOZ. CYKY 5x2,5 m 82 UKONCENI VODICU V ROZVADECI DO 2.5 mm2 ks 174 UKONCENI KABELU SM.ZAKLOPKOU DO 4x10 mm2 ks 68 DOMOV.SPINAC JEDNOPOLOVY-RAZENI 1 ks 12 DOMOV.SPINAC. DVOJ.STRID.-RAZENI 5B ks 10 DOMOV.SPINAC STŘÍDAVÝ -RAZENI 6 ks 8 DOMOV.SPINAC SERIOVÝ -RAZENI 5 ks 10 ZASUVKA DOMOV.250V 2P+Z jednod. ks 78 ZASUVKA DO VLHKA V KRABICI ks 2 Sekání drážek š.3 cm m 215 Sekání drážek š.5 cm m 45 SPORAKOVA PRIPOJKA ZAPUSTENA ks 3 TLACITKOVY OVLADAC S ORIENT.I DOUTNAVKOUKSks 5 ZAPOJENI CASOVEHO SPINACE ks 2 ZAPOJENI EL.SPOTREBICE ks 5 SVITIDLA ŽÁROVKOVÉ STROPNÍ, PŘISAZENÉ ks 30

20 2 SVITIDLA ZARIVKOVÉ STROPNÍ,ZAPUŠTĚNÉ ks 77 SVITIDLA ZARIVKOVÉ POD LINKU ks 10 SVITIDLA NOUZOVÉ ks 12 ZAPOJENI VENTILÁTORU ks 2 OCHRANNE POSPOJ.Cu 4-16mm2 ulozene pevne m 40 CELKEM ELEKTROINSTALACE Rozvaděč RE-STÁVAJÍCÍ-ÚPRAVA PRO MŠ Výpis materiálu Ceníkové č. Název Jedn. Množství Oznacovaci stitek ks 2 Radova svorka do 2,5mm ks 20 jistic B 50A/3p ks 1 jistic B 25A/3p ks 1 jistic B 40A/3p ks 1 Montaz, úprava v rozvaděči a propojovací vodiče hod 12 Celkem rozváděč RE-stávající Rozvaděč R1-STÁVAJÍCÍ-ÚPRAVA Výpis materiálu Ceníkové č.onázev Jedn. Množství Oznacovaci stitek ks 48 jistic B 10A/1p ks 2 jistic B 16A/1p ks 3 Proudový chránič FI 25/4/0,03 ks 1 Montaz, úprava v rozvaděči, demontáž,propoj. materiál hod 18 Celkem rozváděč R1-stávající Rozvaděč R2 - nový Výpis materiálu Ceníkové číslo Název Jedn. Množství Typová rozvodnice zapuštěná 96 modulová ks 1 Oznacovaci stitek ks 25 Radova svorka do 2,5mm ks 64 Zemní přípojnice ks 1 Nulová přípojnice ks 3 vypínač 3x50A ks 1 jistic B 20A/3p ks 1 jistic B 16A/3p ks 3 jistic B 10A/1p ks 7 jistic B 16A/1p ks 11 Proudový chránič FI 40/4/0,03 ks 2 Přepěťová ochrana HAKL SPC1+ 2.STUPEŇ ks 1 TOPWET Termostat TWT 3528 KS 1 Montaz rozvaděče hod 42 Celkem rozváděč R2 Rozvaděč R3 - nový Výpis materiálu Ceníkové číslo Název Jedn. Množství Typová rozvodnice zapuštěná 60 modulová ks 1 Oznacovaci stitek ks 17 Radova svorka do 2,5mm ks 52 Zemní přípojnice ks 1 Nulová přípojnice ks 2 vypínač 3x32A ks 1

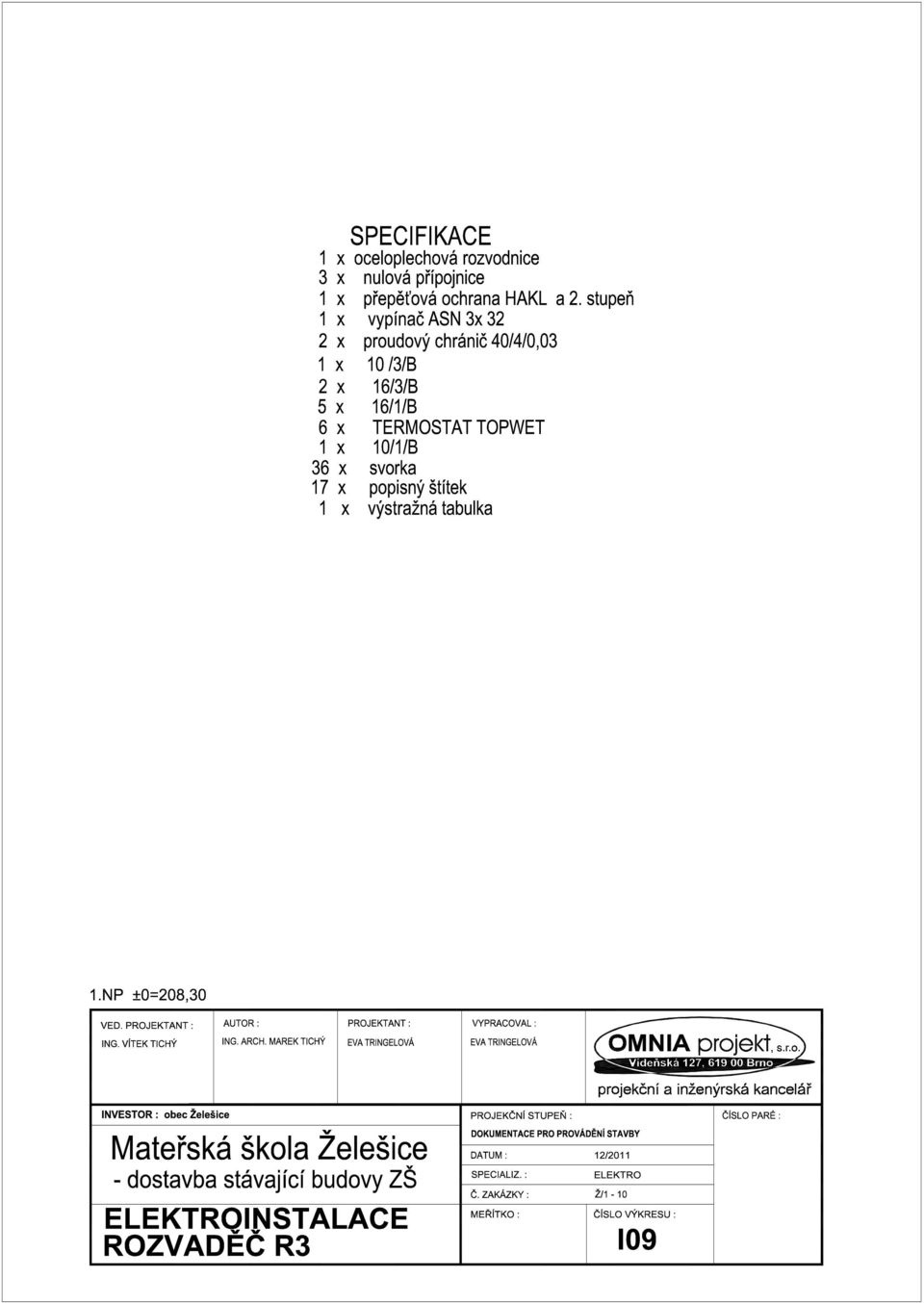

21 3 jistic B 10A/3p ks 1 jistic B 16A/3p ks 2 jistic B 10A/1p ks 6 jistic B 16A/1p ks 5 Proudový chránič FI 40/4/0,03 ks 1 Přepěťová ochrana HAKL SPC 2.STUPEŇ ks 1 Montaz rozvaděče hod 42 Celkem rozváděč R3 SVÍTIDLA před.cena C-Svítidlo zářivkové 2x36W BEGHELLI- PŘISAZENÉ ks 6 před.cena D-Svítidlo ZÁŘIVKOVÉ FULGUR FMX W ks 12 před.cena E -Svítidlo FULGUR FI5 BARBORA 410B138BE 38W KS ks 4 4x18W - ZAPUŠ před.cena F -Svítidlo FULGUR FI5 BARBORA 340B122BE 22W KS ks 19 4x18W - ZAPUŠ před.cena G-Svítidlo e-light DRAG 2xX24W ks 2 před.cena H-Svítidlo POD LINKU TAMARA 14 14W ks 10 před.cena CH -Svítidlo ZÁŘIVKOVÉ LUMIDE LMD 154 VP 1x54W ks 57 před.cena I-Svítidlo FULGUR FI5 BARBORA 280 B W ks 6 před.cena J+NO-Svítidlo MELISSA S NOZ. ZDROJEM 26w ks 1 pře,cena Svítidlo nouzové FULGUR FI APOLLO - 1 HOD ks 11 SVÍTIDLA CELKEM DEMONTÁŽE FAKTUROVAT DLE SKUTEČNOSTI HOD 65 DEMONTÁŽE - STÁV ROZVADĚČ + ZJIŠTĚNÍ STÁV STAVU FAKTUROVAT DLE SKUTEČNOSTI hod 30 HZS - REVIZE hod 32 HROMOSVOD- - JÍMACÍ SOUSTAVA + SVODY Nosný materiál Název Jedn. Množství Uzemnovaci drat AlmGsi pr.8 m 68 Uzemnovaci drat AlmGsi pr.8 - IZOLOVANÝ m 62 Vodič Fezn pr.10 m 25 UZEMŇOVACÍ PÁSOVINA FeZn 30x4 M 58 Podpěra vedení do zateplení ks 30 CELKEM Jímací tyč 2m ks 2 Držák jímací tyče ks 1 krabice litinová do země ks 5 Svorka hromosvod typ SO okapova ks 5 Svorka hromosvod typ připojovací ks 2 Svorka hromosvod universální ks 6 Svorka hromosvod zkušební ks 5 Podpěra na ploché střechy ks 46 Drobný materiál hmoždinky, vruty a pod Montáž hromosvodu hod 62 Měření a revize HROMOSVODU hod 15 Nový typ hromosvodu a jeho montáž může provádět pouze zaškolená firma s certifikátem Termín revize - objekt je začleněn do třídy II. Dle ČSN termín revize jednou za dva roky měření celé soustavy nebo při úderu blesku nebo při blízkém úderu blesku do 500m, vizuální kontrola 1x za 2 roky
