1 Mazda Modular Diagnostic System (MODULÁRNÍ DIAGNOSTICKÝ SYSTÉM MAZDA) Verze 1 Uživatelská příručka IDS Integrated Diagnostic Software (Integrovaný diagnostický software) 1

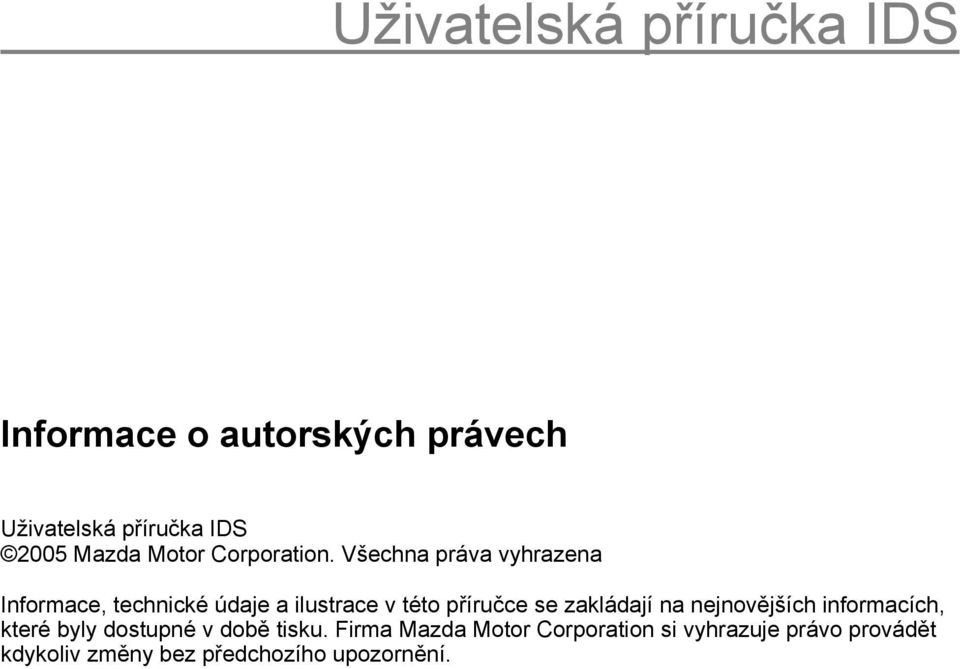

2 Uživatelská příručka IDS Informace o autorských právech Uživatelská příručka IDS 2005 Mazda Motor Corporation. Všechna práva vyhrazena Informace, technické údaje a ilustrace v této příručce se zakládají na nejnovějších informacích, které byly dostupné v době tisku. Firma Mazda Motor Corporation si vyhrazuje právo provádět kdykoliv změny bez předchozího upozornění.

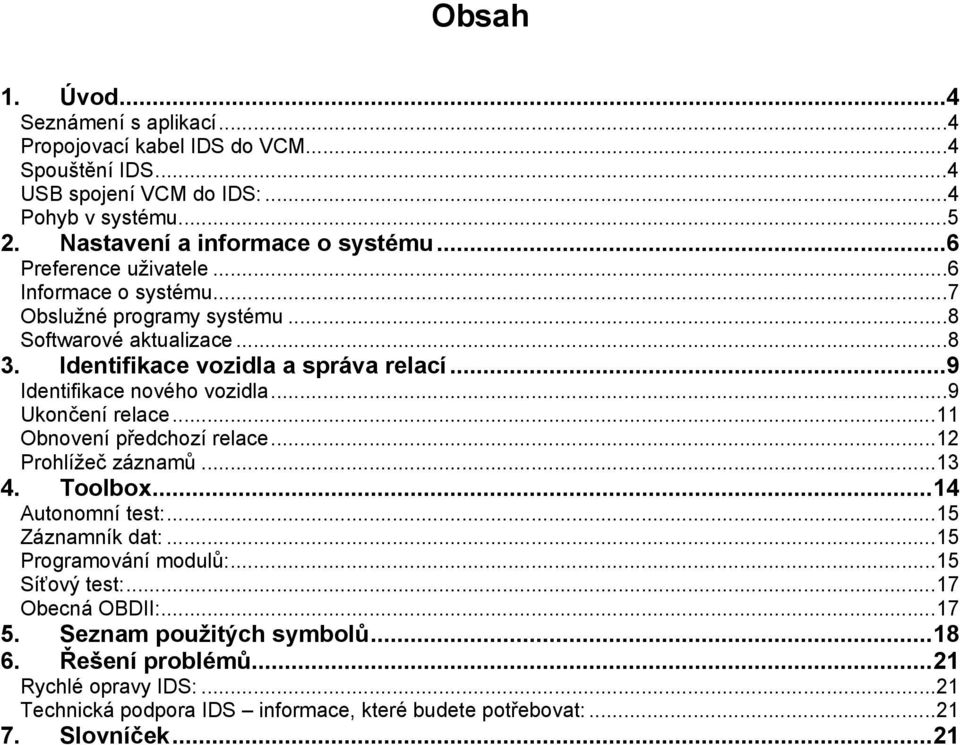

3 Obsah 1. Úvod...4 Seznámení s aplikací...4 Propojovací kabel IDS do VCM...4 Spouštění IDS...4 USB spojení VCM do IDS:...4 Pohyb v systému Nastavení a informace o systému...6 Preference uživatele...6 Informace o systému...7 Obslužné programy systému...8 Softwarové aktualizace Identifikace vozidla a správa relací...9 Identifikace nového vozidla...9 Ukončení relace...11 Obnovení předchozí relace...12 Prohlížeč záznamů Toolbox...14 Autonomní test:...15 Záznamník dat:...15 Programování modulů:...15 Síťový test:...17 Obecná OBDII: Seznam použitých symbolů Řešení problémů...21 Rychlé opravy IDS:...21 Technická podpora IDS informace, které budete potřebovat: Slovníček...21

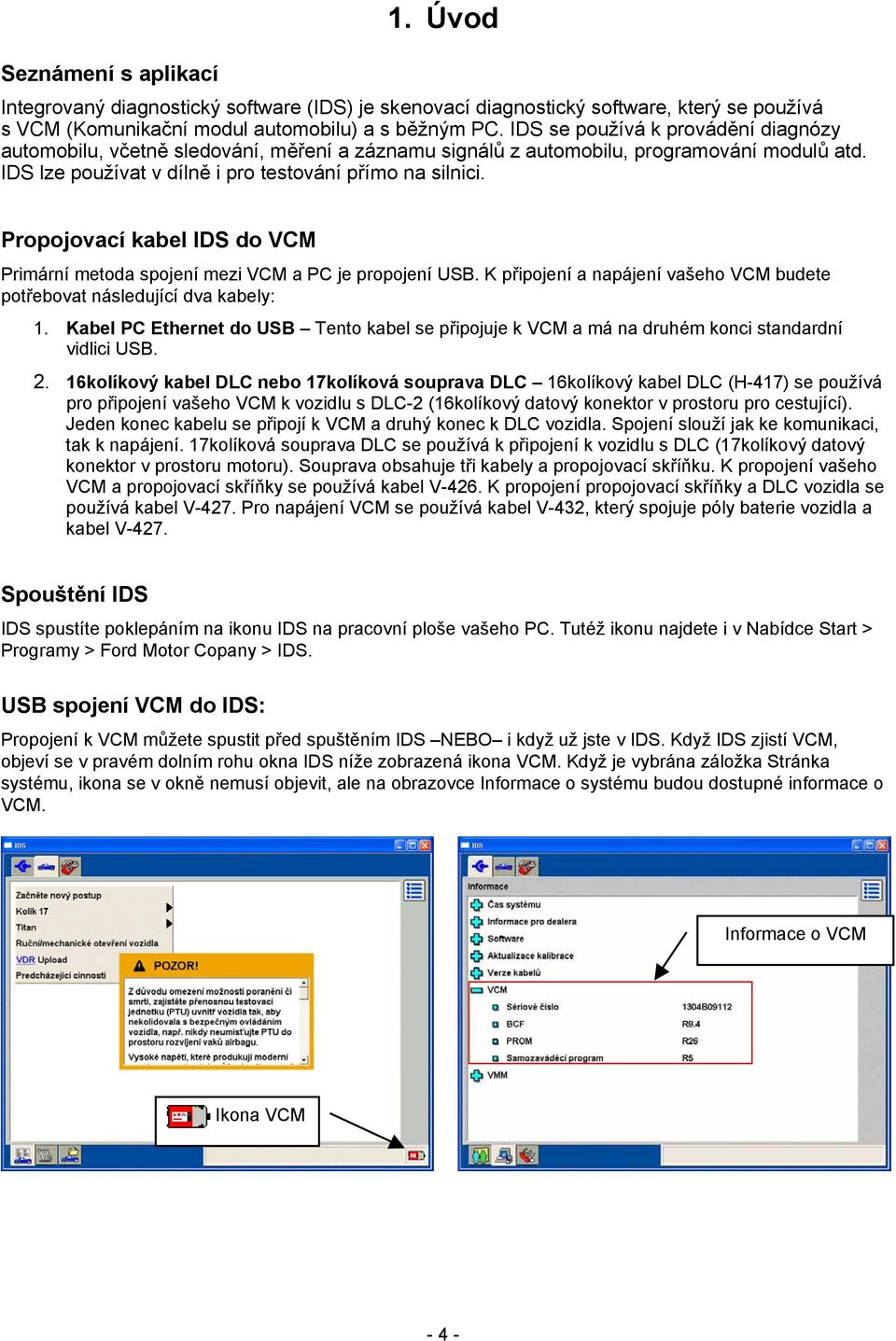

4 Seznámení s aplikací 1. Úvod Integrovaný diagnostický software (IDS) je skenovací diagnostický software, který se používá s VCM (Komunikační modul automobilu) a s běžným PC. IDS se používá k provádění diagnózy automobilu, včetně sledování, měření a záznamu signálů z automobilu, programování modulů atd. IDS lze používat v dílně i pro testování přímo na silnici. Propojovací kabel IDS do VCM Primární metoda spojení mezi VCM a PC je propojení USB. K připojení a napájení vašeho VCM budete potřebovat následující dva kabely: 1. Kabel PC Ethernet do USB Tento kabel se připojuje k VCM a má na druhém konci standardní vidlici USB kolíkový kabel DLC nebo 17kolíková souprava DLC 16kolíkový kabel DLC (H-417) se používá pro připojení vašeho VCM k vozidlu s DLC-2 (16kolíkový datový konektor v prostoru pro cestující). Jeden konec kabelu se připojí k VCM a druhý konec k DLC vozidla. Spojení slouží jak ke komunikaci, tak k napájení. 17kolíková souprava DLC se používá k připojení k vozidlu s DLC (17kolíkový datový konektor v prostoru motoru). Souprava obsahuje tři kabely a propojovací skříňku. K propojení vašeho VCM a propojovací skříňky se používá kabel V-426. K propojení propojovací skříňky a DLC vozidla se používá kabel V-427. Pro napájení VCM se používá kabel V-432, který spojuje póly baterie vozidla a kabel V-427. Spouštění IDS IDS spustíte poklepáním na ikonu IDS na pracovní ploše vašeho PC. Tutéž ikonu najdete i v Nabídce Start > Programy > Ford Motor Copany > IDS. USB spojení VCM do IDS: Propojení k VCM můžete spustit před spuštěním IDS NEBO i když už jste v IDS. Když IDS zjistí VCM, objeví se v pravém dolním rohu okna IDS níže zobrazená ikona VCM. Když je vybrána záložka Stránka systému, ikona se v okně nemusí objevit, ale na obrazovce Informace o systému budou dostupné informace o VCM. Informace o VCM Ikona VCM - 4 -

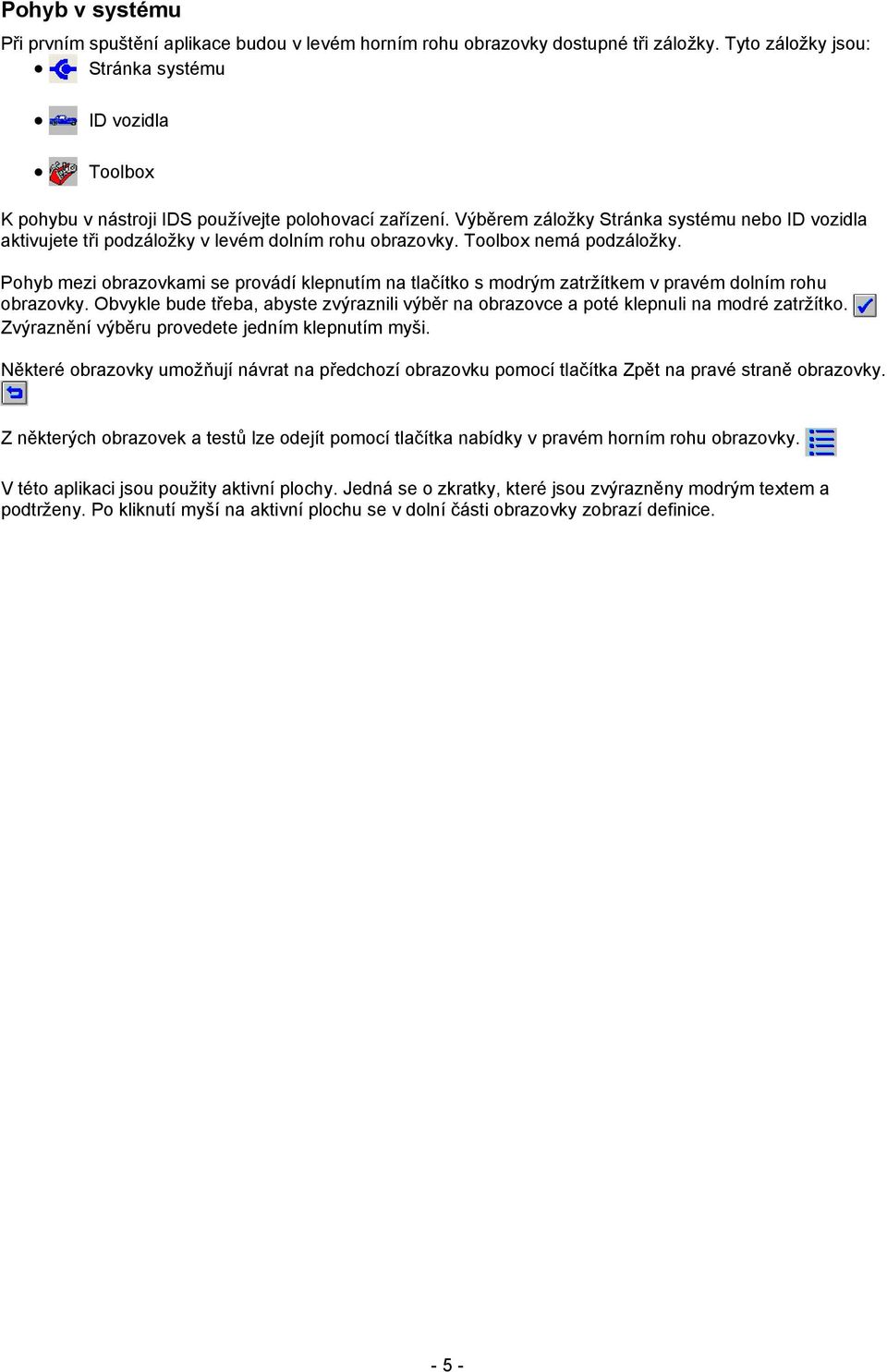

5 Pohyb v systému Při prvním spuštění aplikace budou v levém horním rohu obrazovky dostupné tři záložky. Tyto záložky jsou: Stránka systému ID vozidla Toolbox K pohybu v nástroji IDS používejte polohovací zařízení. Výběrem záložky Stránka systému nebo ID vozidla aktivujete tři podzáložky v levém dolním rohu obrazovky. Toolbox nemá podzáložky. Pohyb mezi obrazovkami se provádí klepnutím na tlačítko s modrým zatržítkem v pravém dolním rohu obrazovky. Obvykle bude třeba, abyste zvýraznili výběr na obrazovce a poté klepnuli na modré zatržítko. Zvýraznění výběru provedete jedním klepnutím myši. Některé obrazovky umožňují návrat na předchozí obrazovku pomocí tlačítka Zpět na pravé straně obrazovky. Z některých obrazovek a testů lze odejít pomocí tlačítka nabídky v pravém horním rohu obrazovky. V této aplikaci jsou použity aktivní plochy. Jedná se o zkratky, které jsou zvýrazněny modrým textem a podtrženy. Po kliknutí myší na aktivní plochu se v dolní části obrazovky zobrazí definice

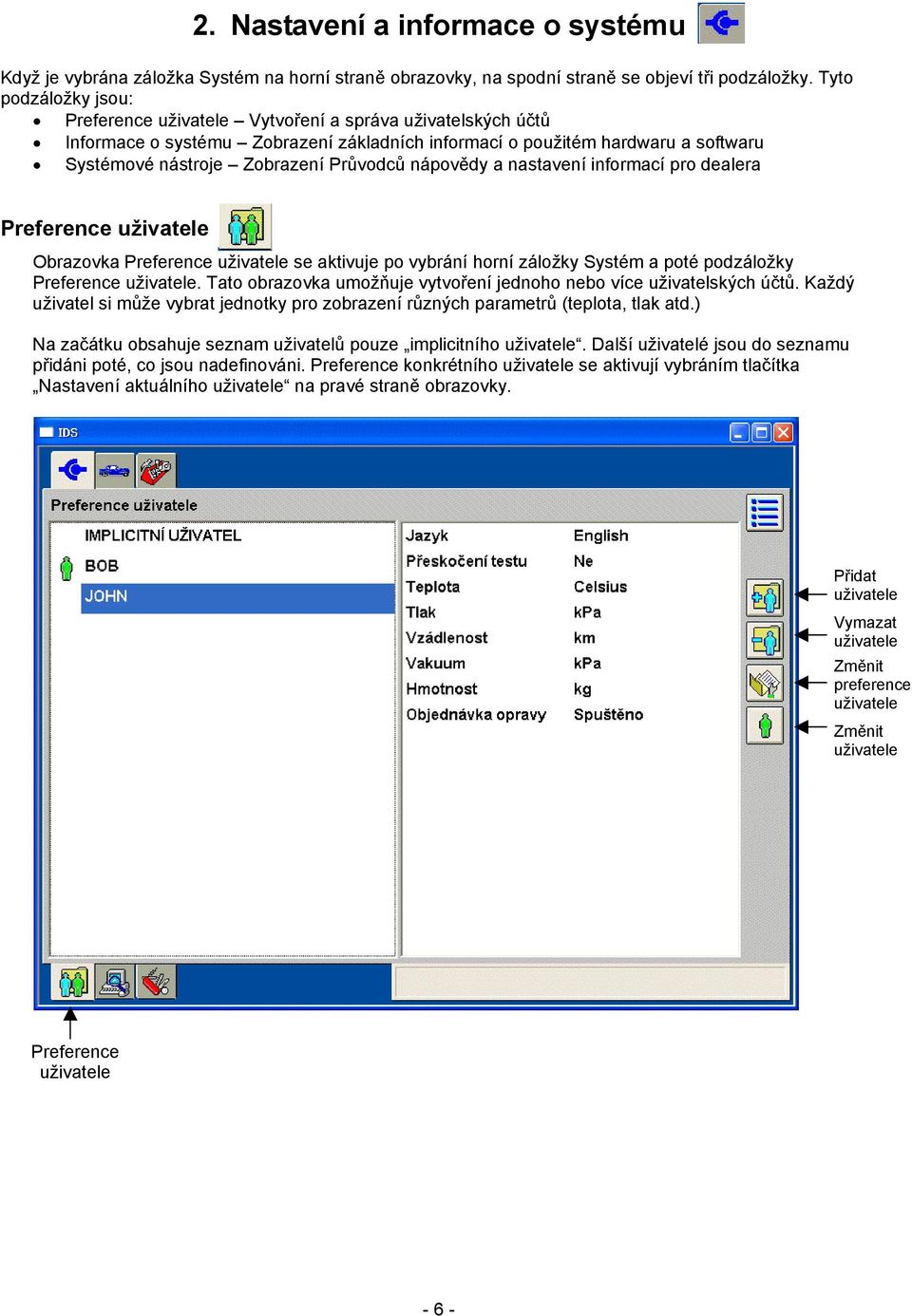

6 2. Nastavení a informace o systému Když je vybrána záložka Systém na horní straně obrazovky, na spodní straně se objeví tři podzáložky. Tyto podzáložky jsou: Preference uživatele Vytvoření a správa uživatelských účtů Informace o systému Zobrazení základních informací o použitém hardwaru a softwaru Systémové nástroje Zobrazení Průvodců nápovědy a nastavení informací pro dealera Preference uživatele Obrazovka Preference uživatele se aktivuje po vybrání horní záložky Systém a poté podzáložky Preference uživatele. Tato obrazovka umožňuje vytvoření jednoho nebo více uživatelských účtů. Každý uživatel si může vybrat jednotky pro zobrazení různých parametrů (teplota, tlak atd.) Na začátku obsahuje seznam uživatelů pouze implicitního uživatele. Další uživatelé jsou do seznamu přidáni poté, co jsou nadefinováni. Preference konkrétního uživatele se aktivují vybráním tlačítka Nastavení aktuálního uživatele na pravé straně obrazovky. Přidat uživatele Vymazat uživatele Změnit preference uživatele Změnit uživatele Preference uživatele - 6 -

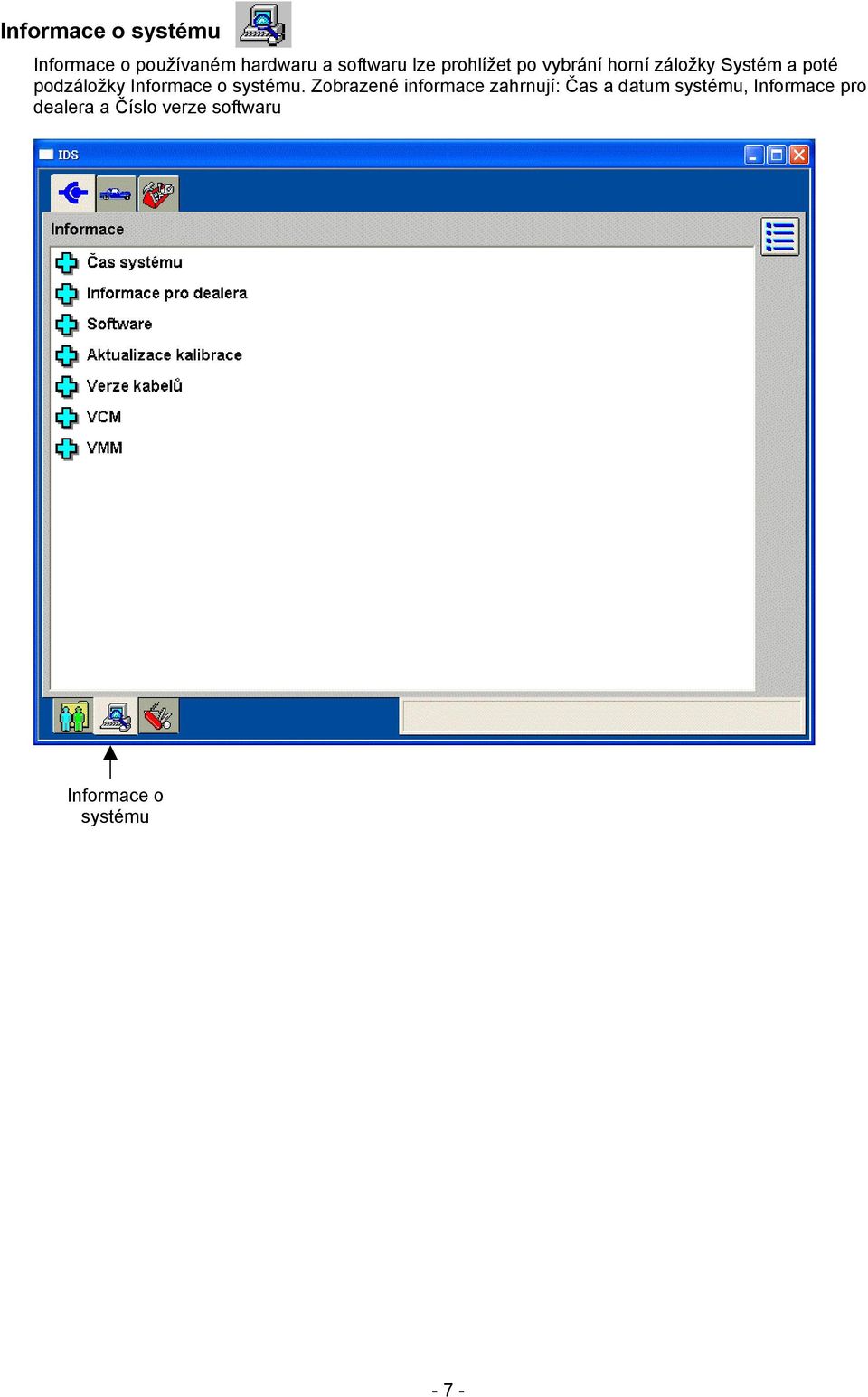

7 Informace o systému Informace o používaném hardwaru a softwaru lze prohlížet po vybrání horní záložky Systém a poté podzáložky Informace o systému. Zobrazené informace zahrnují: Čas a datum systému, Informace pro dealera a Číslo verze softwaru Informace o systému - 7 -

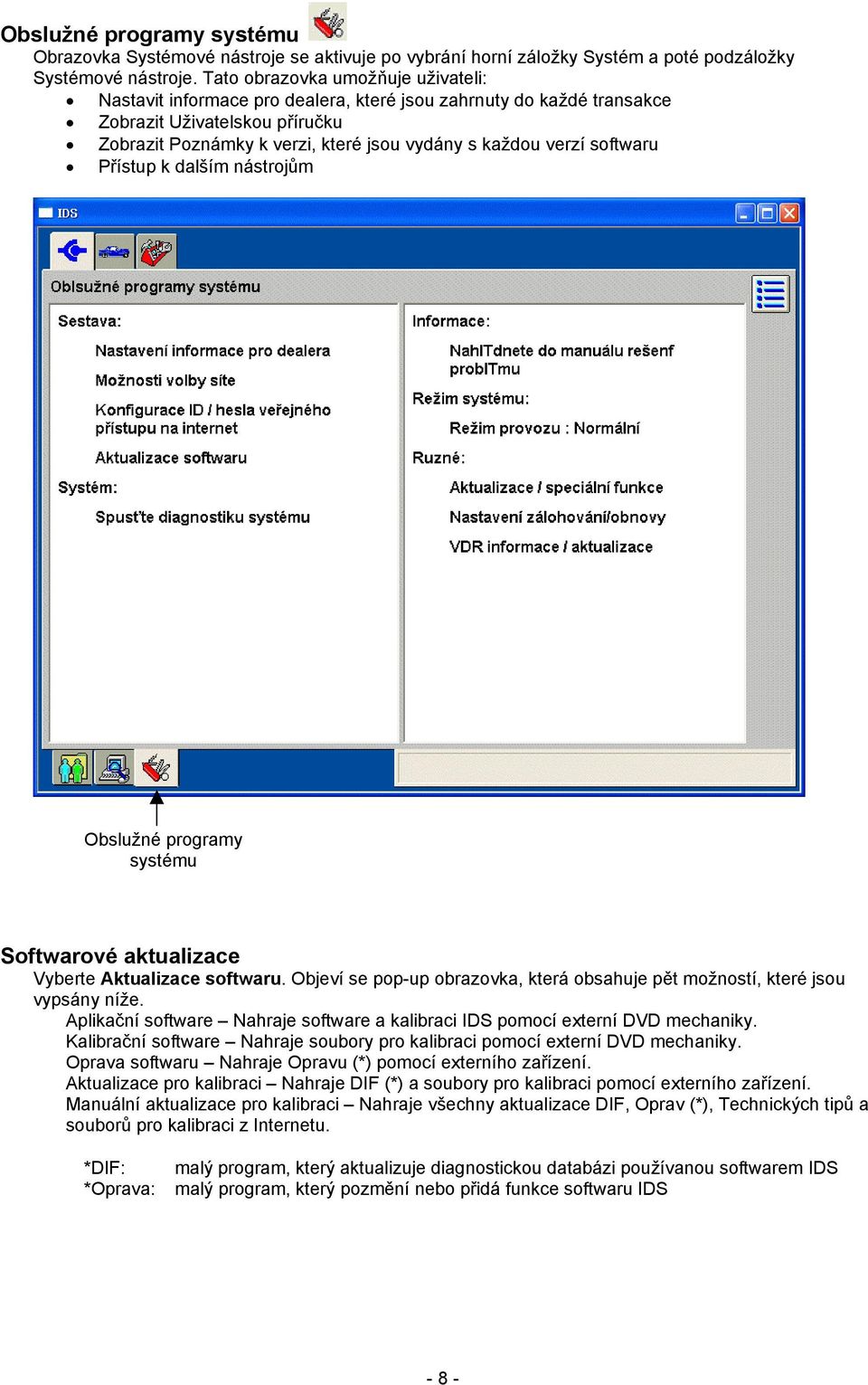

8 Obslužné programy systému Obrazovka Systémové nástroje se aktivuje po vybrání horní záložky Systém a poté podzáložky Systémové nástroje. Tato obrazovka umožňuje uživateli: Nastavit informace pro dealera, které jsou zahrnuty do každé transakce Zobrazit Uživatelskou příručku Zobrazit Poznámky k verzi, které jsou vydány s každou verzí softwaru Přístup k dalším nástrojům Obslužné programy systému Softwarové aktualizace Vyberte Aktualizace softwaru. Objeví se pop-up obrazovka, která obsahuje pět možností, které jsou vypsány níže. Aplikační software Nahraje software a kalibraci IDS pomocí externí DVD mechaniky. Kalibrační software Nahraje soubory pro kalibraci pomocí externí DVD mechaniky. Oprava softwaru Nahraje Opravu (*) pomocí externího zařízení. Aktualizace pro kalibraci Nahraje DIF (*) a soubory pro kalibraci pomocí externího zařízení. Manuální aktualizace pro kalibraci Nahraje všechny aktualizace DIF, Oprav (*), Technických tipů a souborů pro kalibraci z Internetu. *DIF: *Oprava: malý program, který aktualizuje diagnostickou databázi používanou softwarem IDS malý program, který pozmění nebo přidá funkce softwaru IDS - 8 -

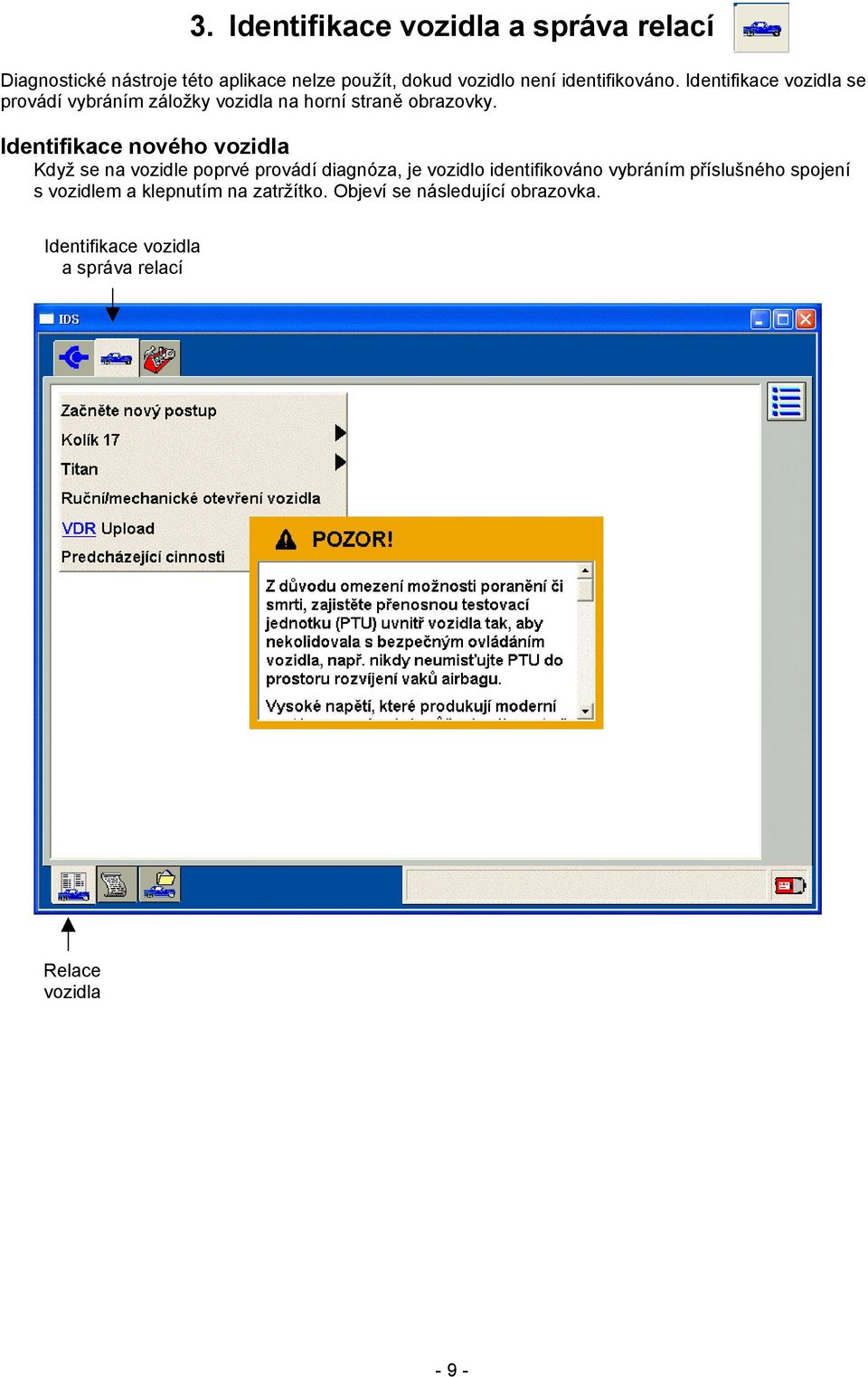

9 3. Identifikace vozidla a správa relací Diagnostické nástroje této aplikace nelze použít, dokud vozidlo není identifikováno. Identifikace vozidla se provádí vybráním záložky vozidla na horní straně obrazovky. Identifikace nového vozidla Když se na vozidle poprvé provádí diagnóza, je vozidlo identifikováno vybráním příslušného spojení s vozidlem a klepnutím na zatržítko. Objeví se následující obrazovka. Identifikace vozidla a správa relací Relace vozidla - 9 -

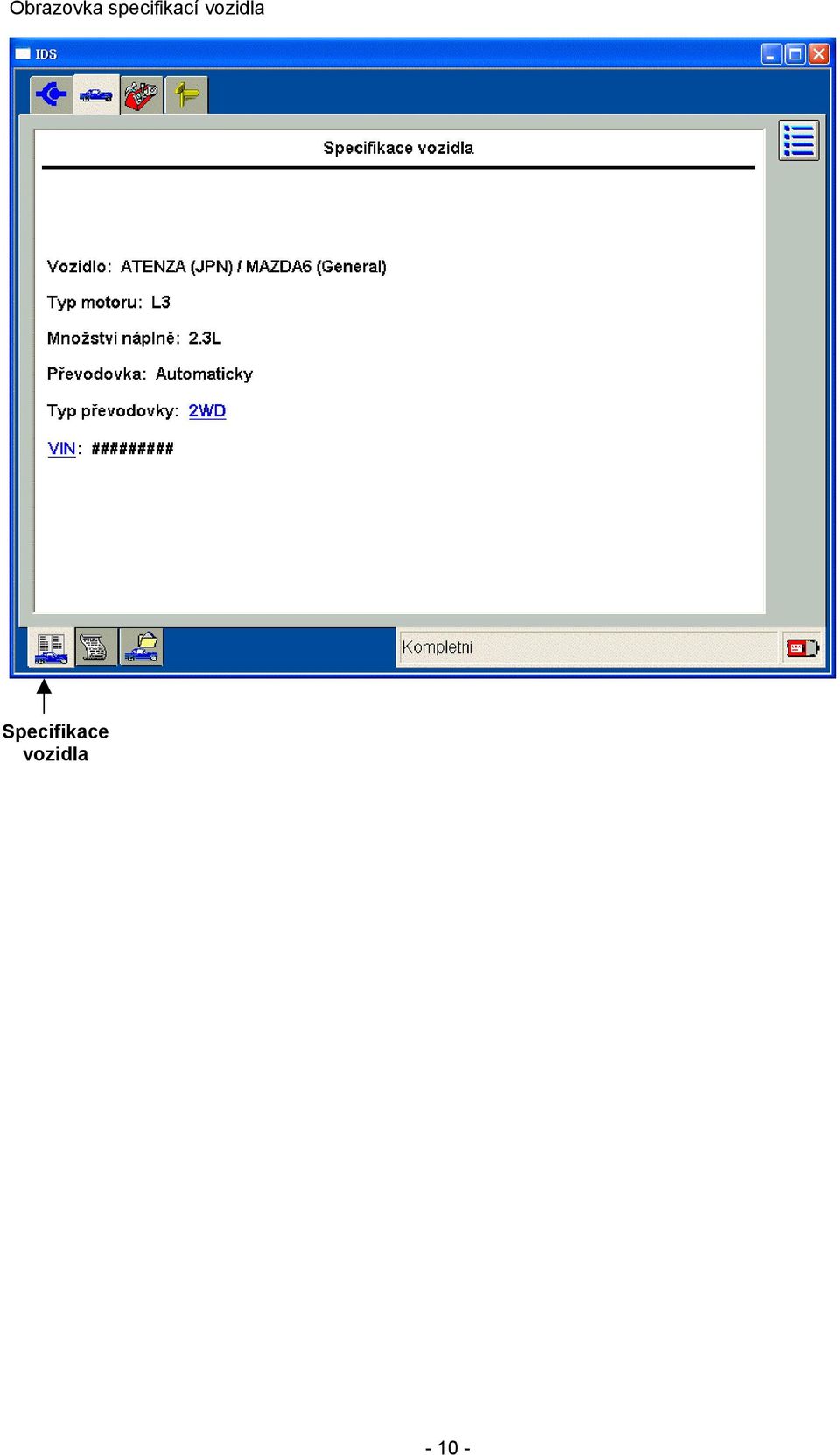

10 Obrazovka specifikací vozidla Specifikace vozidla

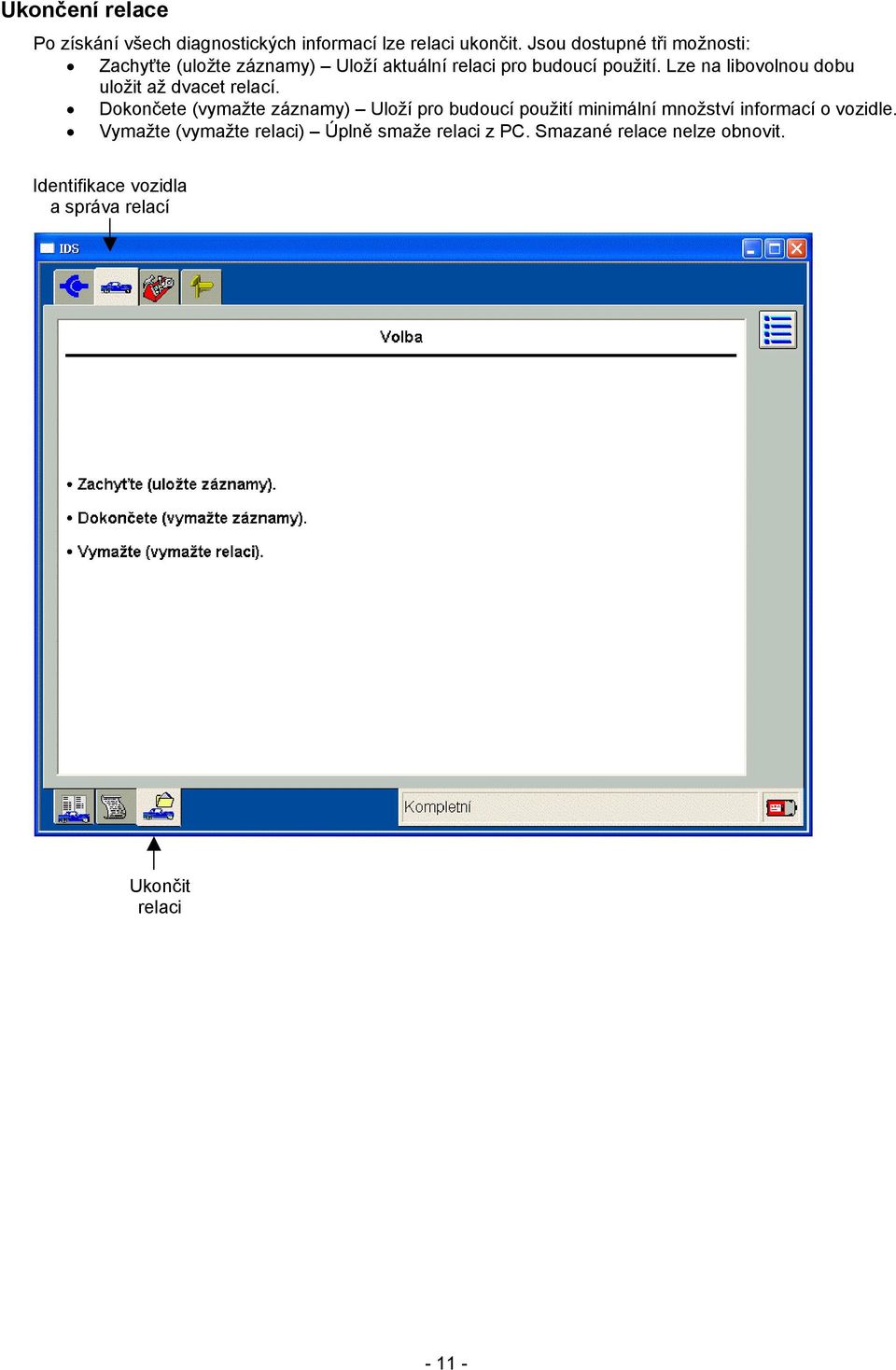

11 Ukončení relace Po získání všech diagnostických informací lze relaci ukončit. Jsou dostupné tři možnosti: Zachyťte (uložte záznamy) Uloží aktuální relaci pro budoucí použití. Lze na libovolnou dobu uložit až dvacet relací. Dokončete (vymažte záznamy) Uloží pro budoucí použití minimální množství informací o vozidle. Vymažte (vymažte relaci) Úplně smaže relaci z PC. Smazané relace nelze obnovit. Identifikace vozidla a správa relací Ukončit relaci

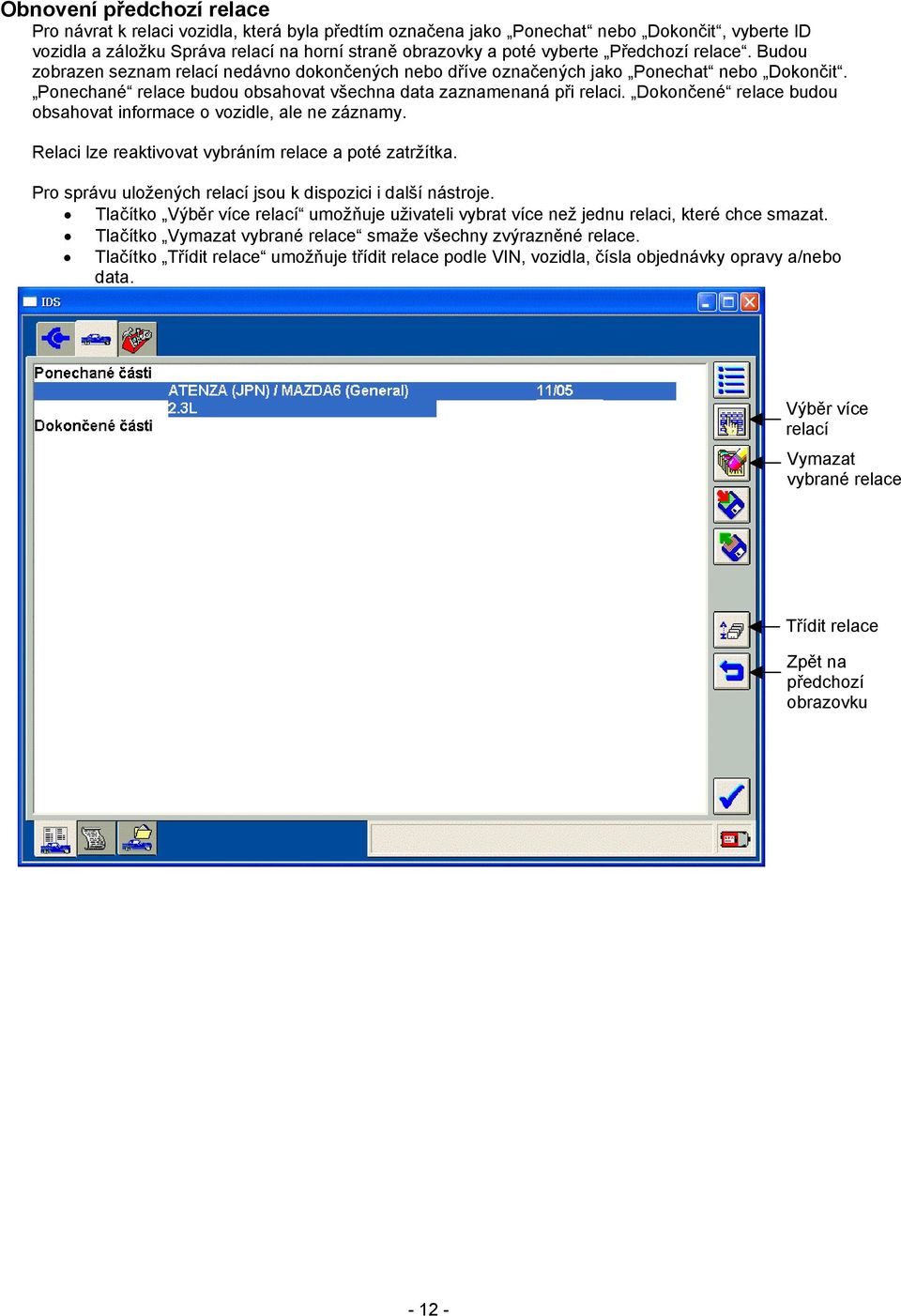

12 Obnovení předchozí relace Pro návrat k relaci vozidla, která byla předtím označena jako Ponechat nebo Dokončit, vyberte ID vozidla a záložku Správa relací na horní straně obrazovky a poté vyberte Předchozí relace. Budou zobrazen seznam relací nedávno dokončených nebo dříve označených jako Ponechat nebo Dokončit. Ponechané relace budou obsahovat všechna data zaznamenaná při relaci. Dokončené relace budou obsahovat informace o vozidle, ale ne záznamy. Relaci lze reaktivovat vybráním relace a poté zatržítka. Pro správu uložených relací jsou k dispozici i další nástroje. Tlačítko Výběr více relací umožňuje uživateli vybrat více než jednu relaci, které chce smazat. Tlačítko Vymazat vybrané relace smaže všechny zvýrazněné relace. Tlačítko Třídit relace umožňuje třídit relace podle VIN, vozidla, čísla objednávky opravy a/nebo data. Výběr více relací Vymazat vybrané relace Třídit relace Zpět na předchozí obrazovku

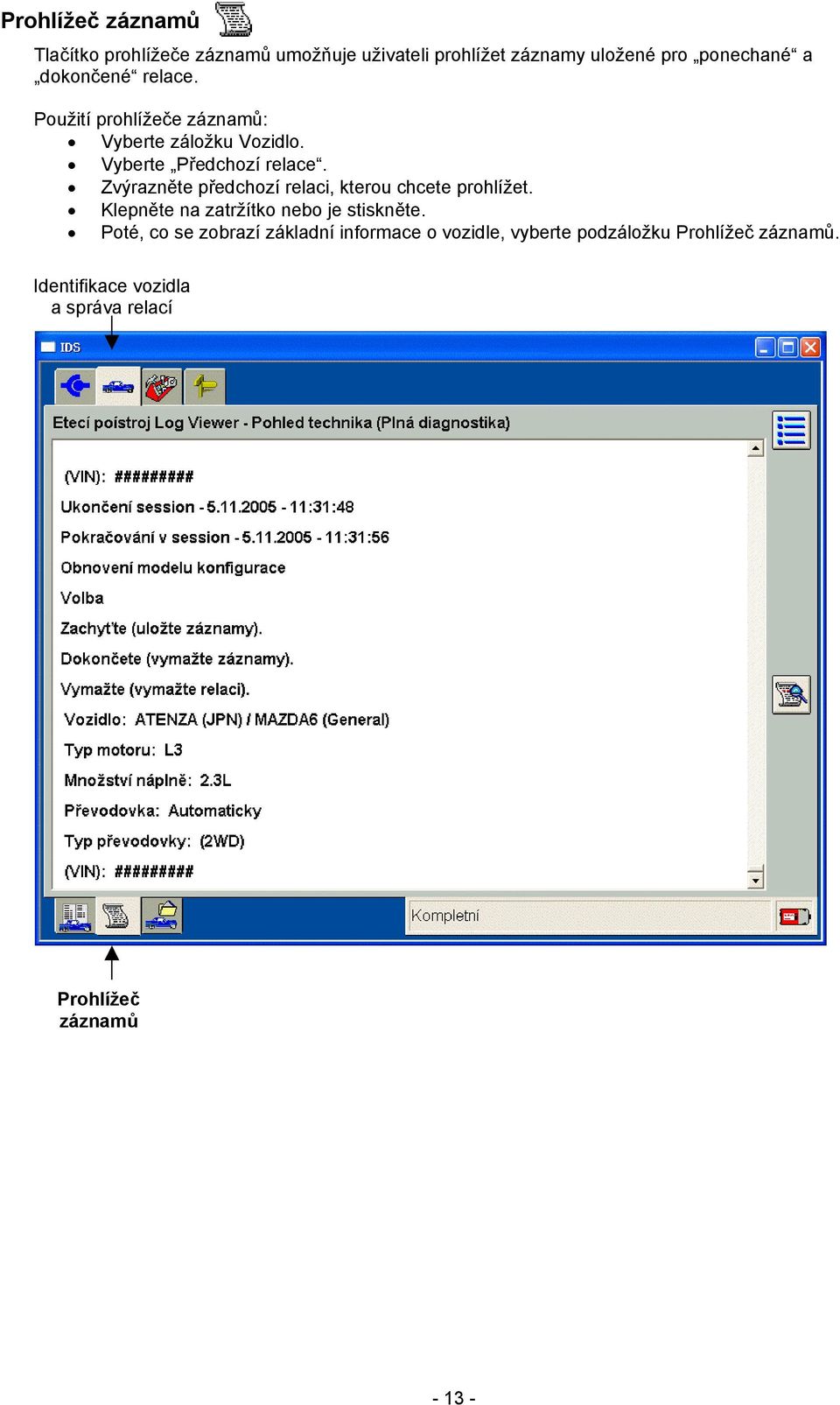

13 Prohlížeč záznamů Tlačítko prohlížeče záznamů umožňuje uživateli prohlížet záznamy uložené pro ponechané a dokončené relace. Použití prohlížeče záznamů: Vyberte záložku Vozidlo. Vyberte Předchozí relace. Zvýrazněte předchozí relaci, kterou chcete prohlížet. Klepněte na zatržítko nebo je stiskněte. Poté, co se zobrazí základní informace o vozidle, vyberte podzáložku Prohlížeč záznamů. Identifikace vozidla a správa relací Prohlížeč záznamů

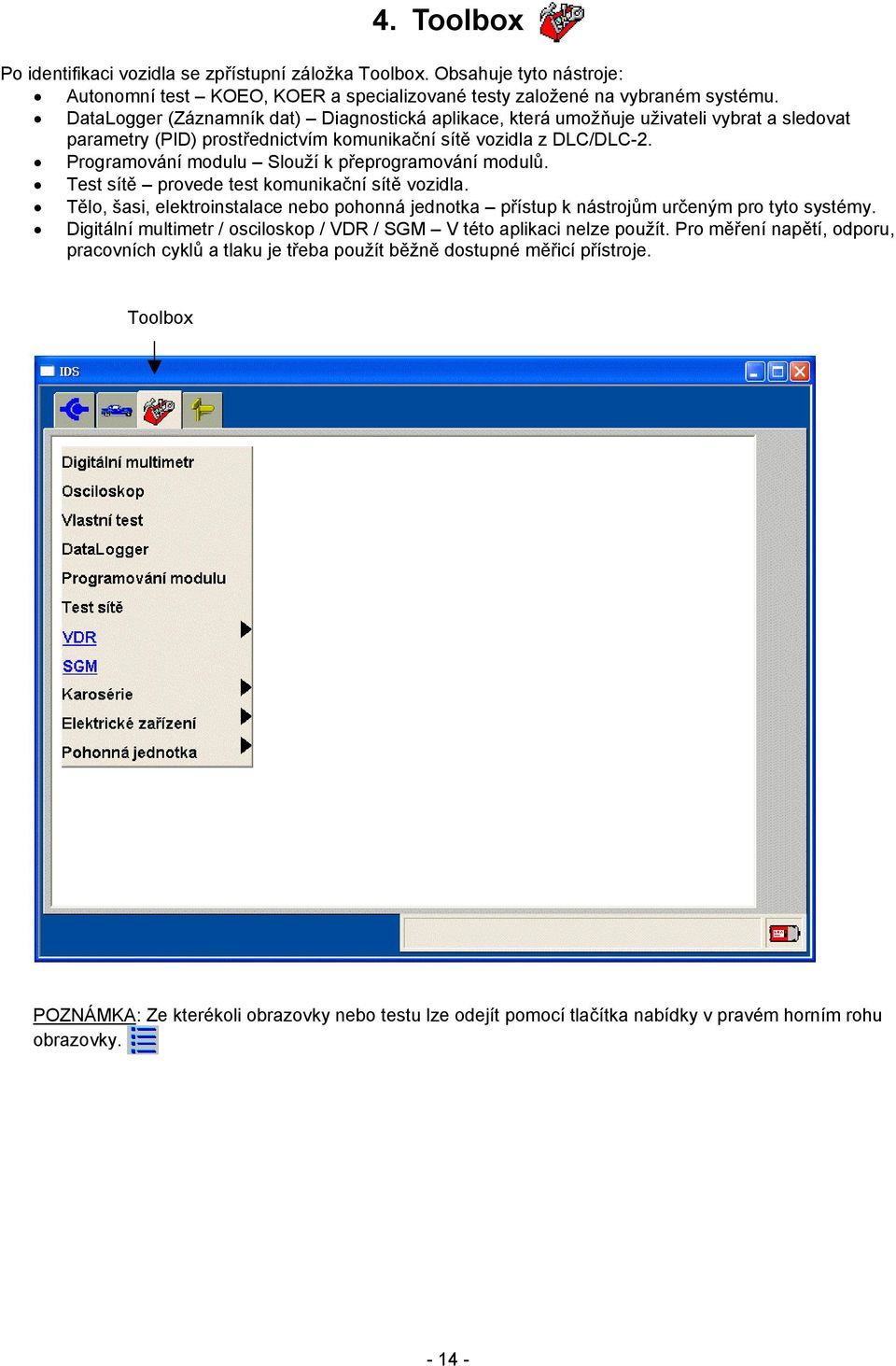

14 4. Toolbox Po identifikaci vozidla se zpřístupní záložka Toolbox. Obsahuje tyto nástroje: Autonomní test KOEO, KOER a specializované testy založené na vybraném systému. DataLogger (Záznamník dat) Diagnostická aplikace, která umožňuje uživateli vybrat a sledovat parametry (PID) prostřednictvím komunikační sítě vozidla z DLC/DLC-2. Programování modulu Slouží k přeprogramování modulů. Test sítě provede test komunikační sítě vozidla. Tělo, šasi, elektroinstalace nebo pohonná jednotka přístup k nástrojům určeným pro tyto systémy. Digitální multimetr / osciloskop / VDR / SGM V této aplikaci nelze použít. Pro měření napětí, odporu, pracovních cyklů a tlaku je třeba použít běžně dostupné měřicí přístroje. Toolbox POZNÁMKA: Ze kterékoli obrazovky nebo testu lze odejít pomocí tlačítka nabídky v pravém horním rohu obrazovky

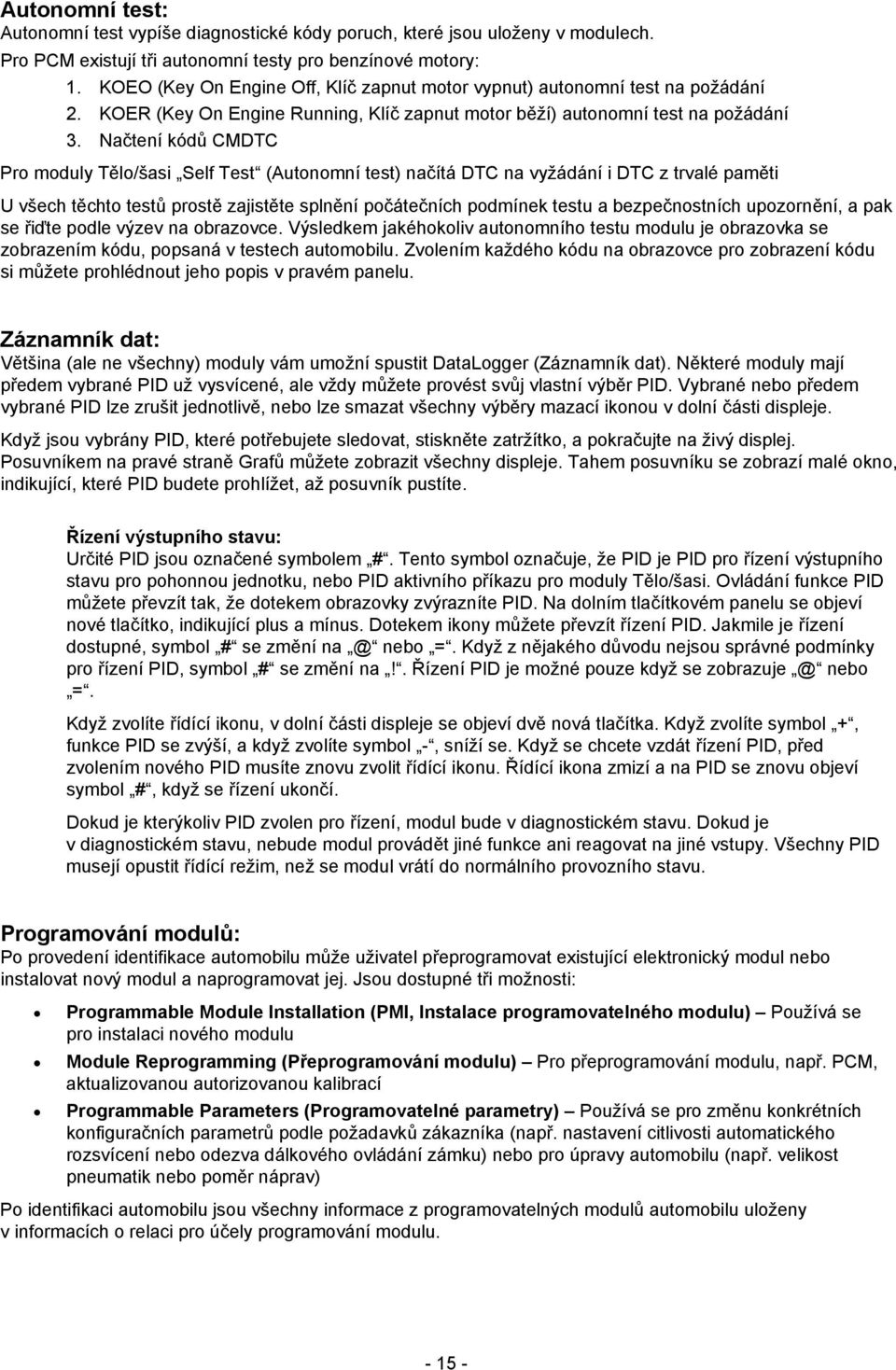

15 Autonomní test: Autonomní test vypíše diagnostické kódy poruch, které jsou uloženy v modulech. Pro PCM existují tři autonomní testy pro benzínové motory: 1. KOEO (Key On Engine Off, Klíč zapnut motor vypnut) autonomní test na požádání 2. KOER (Key On Engine Running, Klíč zapnut motor běží) autonomní test na požádání 3. Načtení kódů CMDTC Pro moduly Tělo/šasi Self Test (Autonomní test) načítá DTC na vyžádání i DTC z trvalé paměti U všech těchto testů prostě zajistěte splnění počátečních podmínek testu a bezpečnostních upozornění, a pak se řiďte podle výzev na obrazovce. Výsledkem jakéhokoliv autonomního testu modulu je obrazovka se zobrazením kódu, popsaná v testech automobilu. Zvolením každého kódu na obrazovce pro zobrazení kódu si můžete prohlédnout jeho popis v pravém panelu. Záznamník dat: Většina (ale ne všechny) moduly vám umožní spustit DataLogger (Záznamník dat). Některé moduly mají předem vybrané PID už vysvícené, ale vždy můžete provést svůj vlastní výběr PID. Vybrané nebo předem vybrané PID lze zrušit jednotlivě, nebo lze smazat všechny výběry mazací ikonou v dolní části displeje. Když jsou vybrány PID, které potřebujete sledovat, stiskněte zatržítko, a pokračujte na živý displej. Posuvníkem na pravé straně Grafů můžete zobrazit všechny displeje. Tahem posuvníku se zobrazí malé okno, indikující, které PID budete prohlížet, až posuvník pustíte. Řízení výstupního stavu: Určité PID jsou označené symbolem #. Tento symbol označuje, že PID je PID pro řízení výstupního stavu pro pohonnou jednotku, nebo PID aktivního příkazu pro moduly Tělo/šasi. Ovládání funkce PID můžete převzít tak, že dotekem obrazovky zvýrazníte PID. Na dolním tlačítkovém panelu se objeví nové tlačítko, indikující plus a mínus. Dotekem ikony můžete převzít řízení PID. Jakmile je řízení dostupné, symbol # se změní nebo =. Když z nějakého důvodu nejsou správné podmínky pro řízení PID, symbol # se změní na!. Řízení PID je možné pouze když se nebo =. Když zvolíte řídící ikonu, v dolní části displeje se objeví dvě nová tlačítka. Když zvolíte symbol +, funkce PID se zvýší, a když zvolíte symbol -, sníží se. Když se chcete vzdát řízení PID, před zvolením nového PID musíte znovu zvolit řídící ikonu. Řídící ikona zmizí a na PID se znovu objeví symbol #, když se řízení ukončí. Dokud je kterýkoliv PID zvolen pro řízení, modul bude v diagnostickém stavu. Dokud je v diagnostickém stavu, nebude modul provádět jiné funkce ani reagovat na jiné vstupy. Všechny PID musejí opustit řídící režim, než se modul vrátí do normálního provozního stavu. Programování modulů: Po provedení identifikace automobilu může uživatel přeprogramovat existující elektronický modul nebo instalovat nový modul a naprogramovat jej. Jsou dostupné tři možnosti: Programmable Module Installation (PMI, Instalace programovatelného modulu) Používá se pro instalaci nového modulu Module Reprogramming (Přeprogramování modulu) Pro přeprogramování modulu, např. PCM, aktualizovanou autorizovanou kalibrací Programmable Parameters (Programovatelné parametry) Používá se pro změnu konkrétních konfiguračních parametrů podle požadavků zákazníka (např. nastavení citlivosti automatického rozsvícení nebo odezva dálkového ovládání zámku) nebo pro úpravy automobilu (např. velikost pneumatik nebo poměr náprav) Po identifikaci automobilu jsou všechny informace z programovatelných modulů automobilu uloženy v informacích o relaci pro účely programování modulu

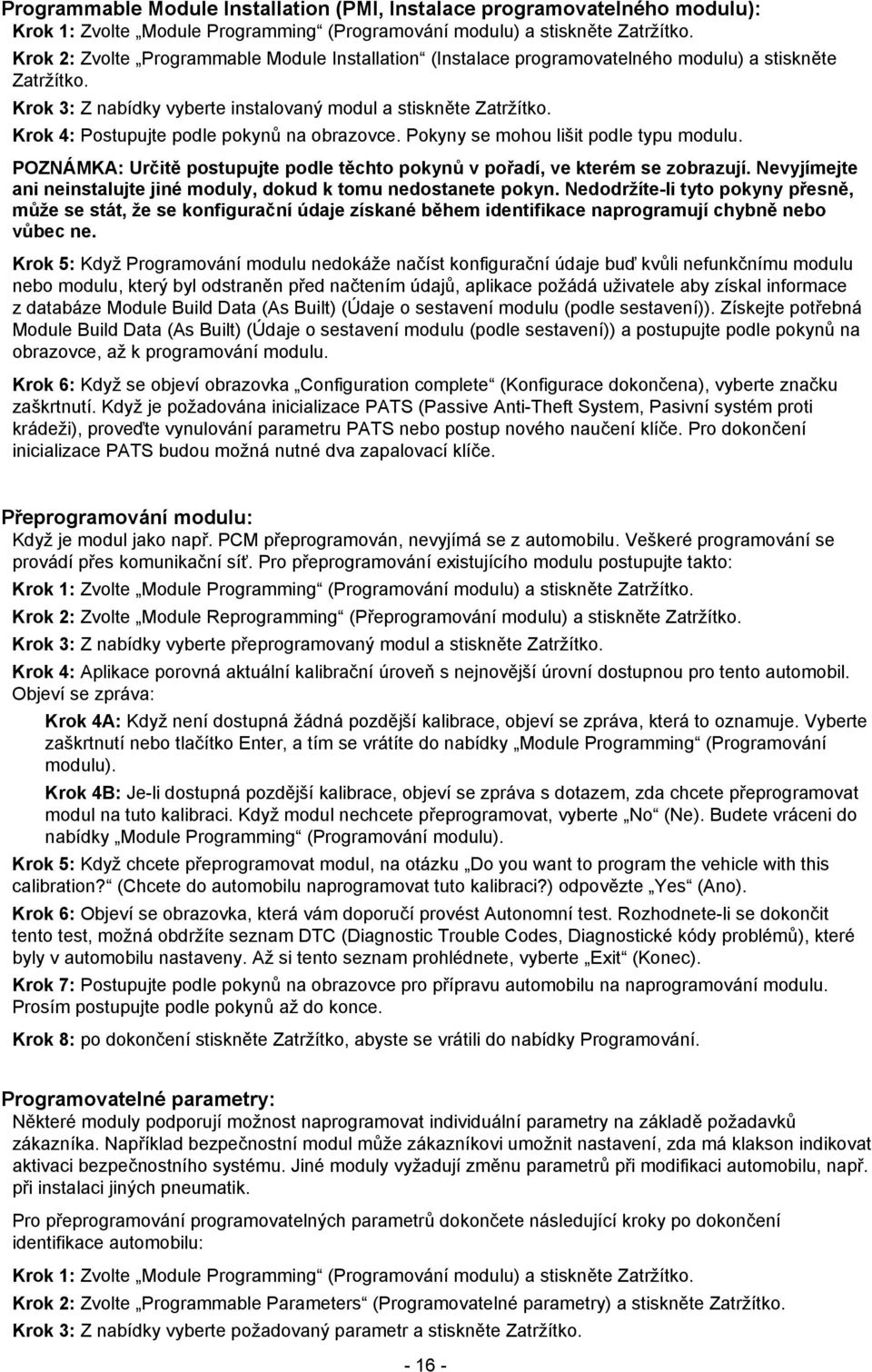

16 Programmable Module Installation (PMI, Instalace programovatelného modulu): Krok 1: Zvolte Module Programming (Programování modulu) a stiskněte Zatržítko. Krok 2: Zvolte Programmable Module Installation (Instalace programovatelného modulu) a stiskněte Zatržítko. Krok 3: Z nabídky vyberte instalovaný modul a stiskněte Zatržítko. Krok 4: Postupujte podle pokynů na obrazovce. Pokyny se mohou lišit podle typu modulu. POZNÁMKA: Určitě postupujte podle těchto pokynů v pořadí, ve kterém se zobrazují. Nevyjímejte ani neinstalujte jiné moduly, dokud k tomu nedostanete pokyn. Nedodržíte-li tyto pokyny přesně, může se stát, že se konfigurační údaje získané během identifikace naprogramují chybně nebo vůbec ne. Krok 5: Když Programování modulu nedokáže načíst konfigurační údaje buď kvůli nefunkčnímu modulu nebo modulu, který byl odstraněn před načtením údajů, aplikace požádá uživatele aby získal informace z databáze Module Build Data (As Built) (Údaje o sestavení modulu (podle sestavení)). Získejte potřebná Module Build Data (As Built) (Údaje o sestavení modulu (podle sestavení)) a postupujte podle pokynů na obrazovce, až k programování modulu. Krok 6: Když se objeví obrazovka Configuration complete (Konfigurace dokončena), vyberte značku zaškrtnutí. Když je požadována inicializace PATS (Passive Anti-Theft System, Pasivní systém proti krádeži), proveďte vynulování parametru PATS nebo postup nového naučení klíče. Pro dokončení inicializace PATS budou možná nutné dva zapalovací klíče. Přeprogramování modulu: Když je modul jako např. PCM přeprogramován, nevyjímá se z automobilu. Veškeré programování se provádí přes komunikační síť. Pro přeprogramování existujícího modulu postupujte takto: Krok 1: Zvolte Module Programming (Programování modulu) a stiskněte Zatržítko. Krok 2: Zvolte Module Reprogramming (Přeprogramování modulu) a stiskněte Zatržítko. Krok 3: Z nabídky vyberte přeprogramovaný modul a stiskněte Zatržítko. Krok 4: Aplikace porovná aktuální kalibrační úroveň s nejnovější úrovní dostupnou pro tento automobil. Objeví se zpráva: Krok 4A: Když není dostupná žádná pozdější kalibrace, objeví se zpráva, která to oznamuje. Vyberte zaškrtnutí nebo tlačítko Enter, a tím se vrátíte do nabídky Module Programming (Programování modulu). Krok 4B: Je-li dostupná pozdější kalibrace, objeví se zpráva s dotazem, zda chcete přeprogramovat modul na tuto kalibraci. Když modul nechcete přeprogramovat, vyberte No (Ne). Budete vráceni do nabídky Module Programming (Programování modulu). Krok 5: Když chcete přeprogramovat modul, na otázku Do you want to program the vehicle with this calibration? (Chcete do automobilu naprogramovat tuto kalibraci?) odpovězte Yes (Ano). Krok 6: Objeví se obrazovka, která vám doporučí provést Autonomní test. Rozhodnete-li se dokončit tento test, možná obdržíte seznam DTC (Diagnostic Trouble Codes, Diagnostické kódy problémů), které byly v automobilu nastaveny. Až si tento seznam prohlédnete, vyberte Exit (Konec). Krok 7: Postupujte podle pokynů na obrazovce pro přípravu automobilu na naprogramování modulu. Prosím postupujte podle pokynů až do konce. Krok 8: po dokončení stiskněte Zatržítko, abyste se vrátili do nabídky Programování. Programovatelné parametry: Některé moduly podporují možnost naprogramovat individuální parametry na základě požadavků zákazníka. Například bezpečnostní modul může zákazníkovi umožnit nastavení, zda má klakson indikovat aktivaci bezpečnostního systému. Jiné moduly vyžadují změnu parametrů při modifikaci automobilu, např. při instalaci jiných pneumatik. Pro přeprogramování programovatelných parametrů dokončete následující kroky po dokončení identifikace automobilu: Krok 1: Zvolte Module Programming (Programování modulu) a stiskněte Zatržítko. Krok 2: Zvolte Programmable Parameters (Programovatelné parametry) a stiskněte Zatržítko. Krok 3: Z nabídky vyberte požadovaný parametr a stiskněte Zatržítko

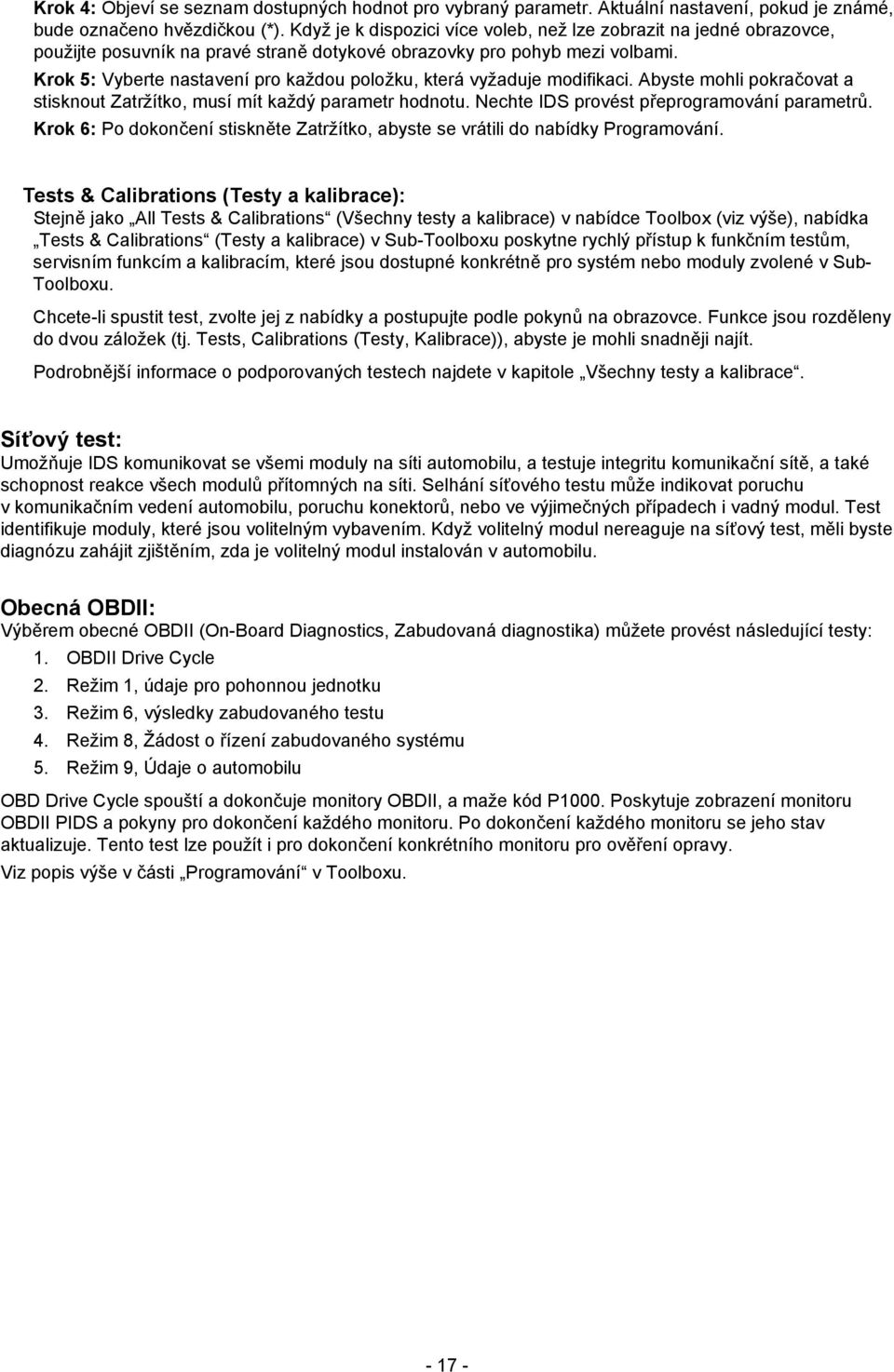

17 Krok 4: Objeví se seznam dostupných hodnot pro vybraný parametr. Aktuální nastavení, pokud je známé, bude označeno hvězdičkou (*). Když je k dispozici více voleb, než lze zobrazit na jedné obrazovce, použijte posuvník na pravé straně dotykové obrazovky pro pohyb mezi volbami. Krok 5: Vyberte nastavení pro každou položku, která vyžaduje modifikaci. Abyste mohli pokračovat a stisknout Zatržítko, musí mít každý parametr hodnotu. Nechte IDS provést přeprogramování parametrů. Krok 6: Po dokončení stiskněte Zatržítko, abyste se vrátili do nabídky Programování. Tests & Calibrations (Testy a kalibrace): Stejně jako All Tests & Calibrations (Všechny testy a kalibrace) v nabídce Toolbox (viz výše), nabídka Tests & Calibrations (Testy a kalibrace) v Sub-Toolboxu poskytne rychlý přístup k funkčním testům, servisním funkcím a kalibracím, které jsou dostupné konkrétně pro systém nebo moduly zvolené v Sub- Toolboxu. Chcete-li spustit test, zvolte jej z nabídky a postupujte podle pokynů na obrazovce. Funkce jsou rozděleny do dvou záložek (tj. Tests, Calibrations (Testy, Kalibrace)), abyste je mohli snadněji najít. Podrobnější informace o podporovaných testech najdete v kapitole Všechny testy a kalibrace. Síťový test: Umožňuje IDS komunikovat se všemi moduly na síti automobilu, a testuje integritu komunikační sítě, a také schopnost reakce všech modulů přítomných na síti. Selhání síťového testu může indikovat poruchu v komunikačním vedení automobilu, poruchu konektorů, nebo ve výjimečných případech i vadný modul. Test identifikuje moduly, které jsou volitelným vybavením. Když volitelný modul nereaguje na síťový test, měli byste diagnózu zahájit zjištěním, zda je volitelný modul instalován v automobilu. Obecná OBDII: Výběrem obecné OBDII (On-Board Diagnostics, Zabudovaná diagnostika) můžete provést následující testy: 1. OBDII Drive Cycle 2. Režim 1, údaje pro pohonnou jednotku 3. Režim 6, výsledky zabudovaného testu 4. Režim 8, Žádost o řízení zabudovaného systému 5. Režim 9, Údaje o automobilu OBD Drive Cycle spouští a dokončuje monitory OBDII, a maže kód P1000. Poskytuje zobrazení monitoru OBDII PIDS a pokyny pro dokončení každého monitoru. Po dokončení každého monitoru se jeho stav aktualizuje. Tento test lze použít i pro dokončení konkrétního monitoru pro ověření opravy. Viz popis výše v části Programování v Toolboxu

18 5. Seznam použitých symbolů Záložka Systém: Nastavení systému a zobrazení informací o něm o Podzáložka Preference uživatele: Přidání a odebrání uživatelů a nastavení preferencí Přidat uživatele: Přidání nového uživatele Vymazat uživatele: Odebrání uživatele Změnit preference: Změnit preference uživatele Nastavit uživatele: Nastavení aktuálního uživatele o Podzáložka Informace o systému: Zobrazení informací o systému o Podzáložka Systémové nástroje: Nastavení systému a zobrazení informací o uživateli Záložka Identifikace vozidla: Identifikace vozidla o Podzáložka Relace vozidla: Identifikace vozidla nebo zobrazení seznamu předchozích relací o Podzáložka Prohlížeč záznamů: Zobrazení zaznamenaných informací Tlačítko Konfigurace prohlížeče záznamů: Změna zobrazení prohlížeče záznamů o Podzáložka Ukončit relaci: Ukončení relace vozidla Když byly vybrány Předchozí relace: Tlačítko Výběr více relací: Výběr předchozích relací vozidla Tlačítko Vymazat relaci: Vymazání vybraných předchozích relací vozidla Tlačítko Třídit relace: Třídění vybraných předchozích relací vozidla Záložka Toolbox: Seznam dostupných diagnostických nástrojů Záložka Konfigurace a programování modulu: Objeví se, když je modul programován Ikona Zatržítko: Potvrzení zprávy nebo obrazovky Ikona Storno: Zrušení nebo zavření zprávy nebo obrazovky

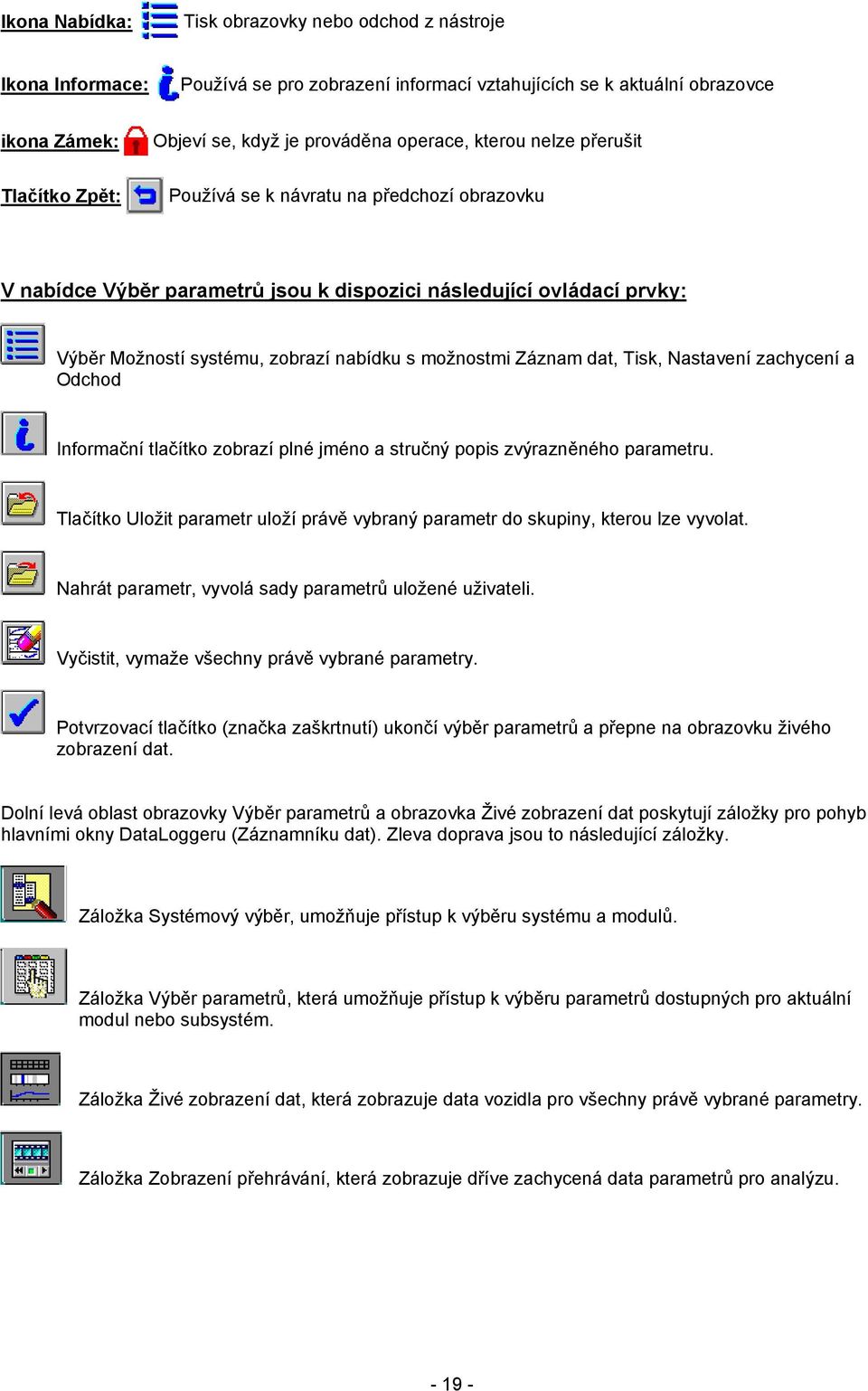

19 Ikona Nabídka: Tisk obrazovky nebo odchod z nástroje Ikona Informace: Používá se pro zobrazení informací vztahujících se k aktuální obrazovce ikona Zámek: Objeví se, když je prováděna operace, kterou nelze přerušit Tlačítko Zpět: Používá se k návratu na předchozí obrazovku V nabídce Výběr parametrů jsou k dispozici následující ovládací prvky: Výběr Možností systému, zobrazí nabídku s možnostmi Záznam dat, Tisk, Nastavení zachycení a Odchod Informační tlačítko zobrazí plné jméno a stručný popis zvýrazněného parametru. Tlačítko Uložit parametr uloží právě vybraný parametr do skupiny, kterou lze vyvolat. Nahrát parametr, vyvolá sady parametrů uložené uživateli. Vyčistit, vymaže všechny právě vybrané parametry. Potvrzovací tlačítko (značka zaškrtnutí) ukončí výběr parametrů a přepne na obrazovku živého zobrazení dat. Dolní levá oblast obrazovky Výběr parametrů a obrazovka Živé zobrazení dat poskytují záložky pro pohyb hlavními okny DataLoggeru (Záznamníku dat). Zleva doprava jsou to následující záložky. Záložka Systémový výběr, umožňuje přístup k výběru systému a modulů. Záložka Výběr parametrů, která umožňuje přístup k výběru parametrů dostupných pro aktuální modul nebo subsystém. Záložka Živé zobrazení dat, která zobrazuje data vozidla pro všechny právě vybrané parametry. Záložka Zobrazení přehrávání, která zobrazuje dříve zachycená data parametrů pro analýzu

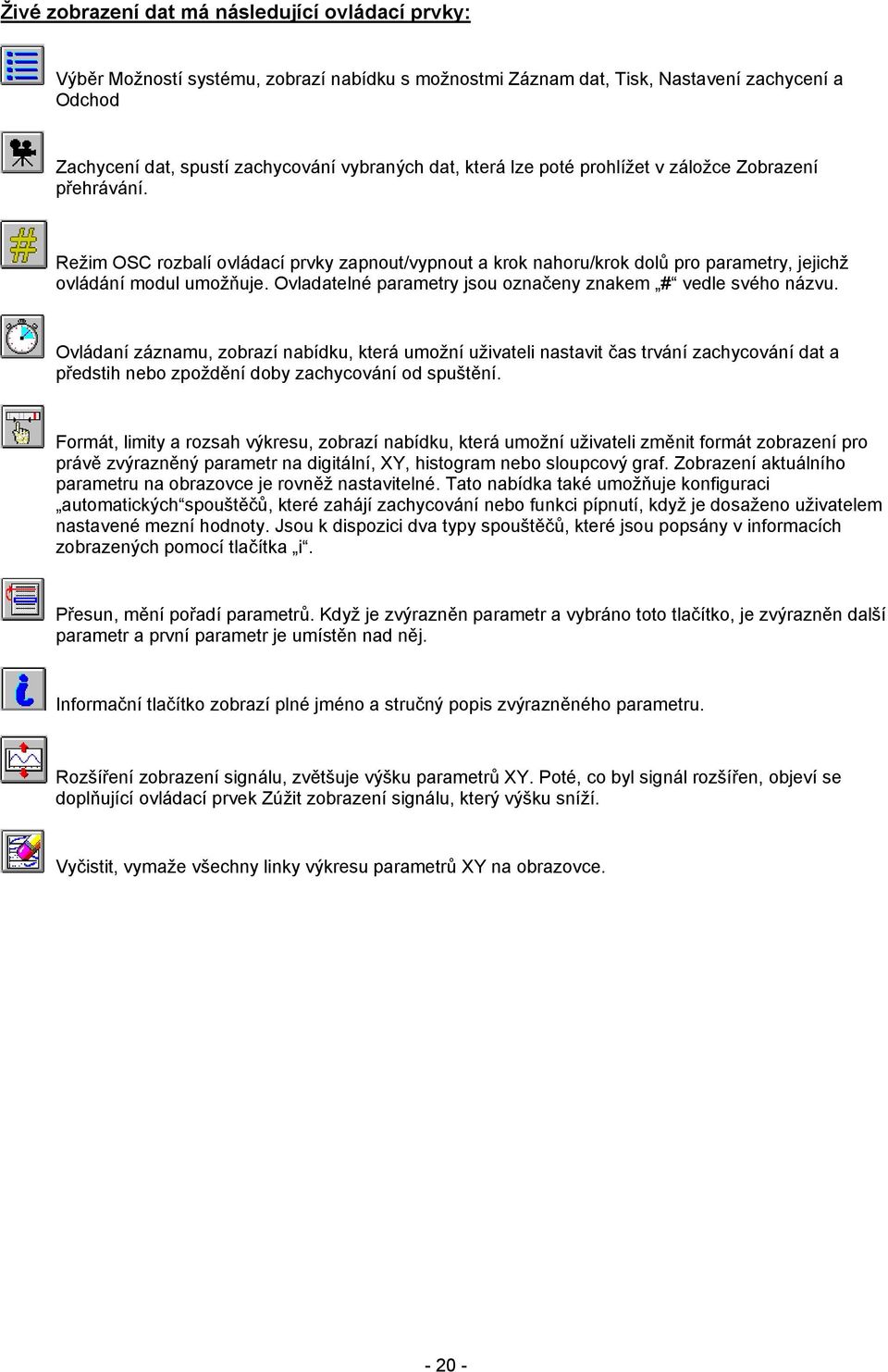

20 Živé zobrazení dat má následující ovládací prvky: Výběr Možností systému, zobrazí nabídku s možnostmi Záznam dat, Tisk, Nastavení zachycení a Odchod Zachycení dat, spustí zachycování vybraných dat, která lze poté prohlížet v záložce Zobrazení přehrávání. Režim OSC rozbalí ovládací prvky zapnout/vypnout a krok nahoru/krok dolů pro parametry, jejichž ovládání modul umožňuje. Ovladatelné parametry jsou označeny znakem # vedle svého názvu. Ovládaní záznamu, zobrazí nabídku, která umožní uživateli nastavit čas trvání zachycování dat a předstih nebo zpoždění doby zachycování od spuštění. Formát, limity a rozsah výkresu, zobrazí nabídku, která umožní uživateli změnit formát zobrazení pro právě zvýrazněný parametr na digitální, XY, histogram nebo sloupcový graf. Zobrazení aktuálního parametru na obrazovce je rovněž nastavitelné. Tato nabídka také umožňuje konfiguraci automatických spouštěčů, které zahájí zachycování nebo funkci pípnutí, když je dosaženo uživatelem nastavené mezní hodnoty. Jsou k dispozici dva typy spouštěčů, které jsou popsány v informacích zobrazených pomocí tlačítka i. Přesun, mění pořadí parametrů. Když je zvýrazněn parametr a vybráno toto tlačítko, je zvýrazněn další parametr a první parametr je umístěn nad něj. Informační tlačítko zobrazí plné jméno a stručný popis zvýrazněného parametru. Rozšíření zobrazení signálu, zvětšuje výšku parametrů XY. Poté, co byl signál rozšířen, objeví se doplňující ovládací prvek Zúžit zobrazení signálu, který výšku sníží. Vyčistit, vymaže všechny linky výkresu parametrů XY na obrazovce
