1 Bezdrátová brána N HotSpot Verze 1.00 Vydání 1, únor 2010 Výchozí nastavení: IP adresa: Uživatelské jméno: admin Administrátorské heslo: 1234 Příručka k rychlé instalaci Copyright Všechna práva vyhrazena.

2 Obsah Popis přístroje Úvodní informace... 2 V této příručce se dozvíte... 2 Hardwarové připojení LED kontrolky Webový konfigurátor Průvodce nastavením Generování a tisk předplatitelských účtů Umístění přístroje Připevnění na zeď Kde jsou k nahlédnutí certifikace výrobku 1. Přejděte na adresu 2. Na domovské stránce ZyXEL zvolte přístroj ze stahovacího seznamu. 3. Otevřete požadovanou certifikaci.

.. 12212 Umístění přístroje... 13213 Připevnění na zeď... 13213 Kde jsou k nahlédnutí certifikace výrobku 1.

3 Popis přístroje 1

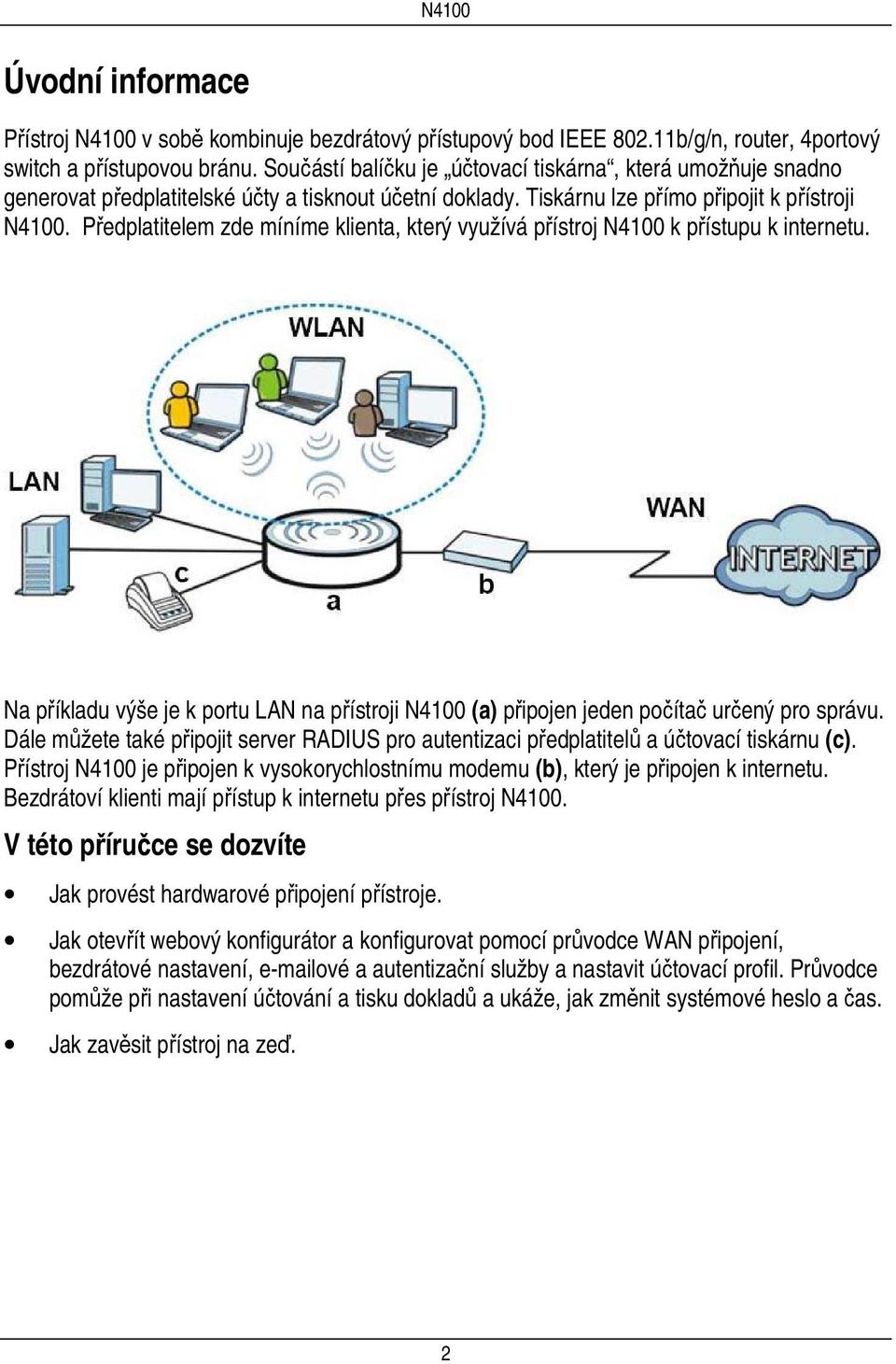

4 Úvodní informace Přístroj N4100 v sobě kombinuje bezdrátový přístupový bod IEEE b/g/n, router, 4portový switch a přístupovou bránu. Součástí balíčku je účtovací tiskárna, která umožňuje snadno generovat předplatitelské účty a tisknout účetní doklady. Tiskárnu lze přímo připojit k přístroji N4100. Předplatitelem zde míníme klienta, který využívá přístroj N4100 k přístupu k internetu. Na příkladu výše je k portu LAN na přístroji N4100 (a) připojen jeden počítač určený pro správu. Dále můžete také připojit server RADIUS pro autentizaci předplatitelů a účtovací tiskárnu (c). Přístroj N4100 je připojen k vysokorychlostnímu modemu (b), který je připojen k internetu. Bezdrátoví klienti mají přístup k internetu přes přístroj N4100. V této příručce se dozvíte Jak provést hardwarové připojení přístroje. Jak otevřít webový konfigurátor a konfigurovat pomocí průvodce WAN připojení, bezdrátové nastavení, ové a autentizační služby a nastavit účtovací profil. Průvodce pomůže při nastavení účtování a tisku dokladů a ukáže, jak změnit systémové heslo a čas. Jak zavěsit přístroj na zeď. 2

Předplatitelem zde míníme klienta, který využívá přístroj N4100 k přístupu k internetu. Na příkladu výše je k portu LAN na přístroji N4100 (a) připojen jeden počítač určený pro správu.

5 Hardwarové připojení V této kapitole popisujeme hardwarové připojení přístroje. 1 LAN 1-4: Připojte počítače, switche a účtovací tiskárnu (volitelné) k portům LAN na přístroji (použijte kabely Ethernet). 2 WAN: Kabelem Ethernet připojte k portu vysokorychlostní modem (kabel Ethernet je součástí dodávky modemu). 3 Připevněte k přístroji přiložené antény. Antény by měly být vzájemně rovnoběžné a kolmé vzhledem k zemi. 4 POWER: Přiloženým napájecím adaptérem připojte přístroj k elektrické zásuvce. 3

2 WAN: Kabelem Ethernet připojte k portu vysokorychlostní modem (kabel Ethernet je součástí dodávky modemu).

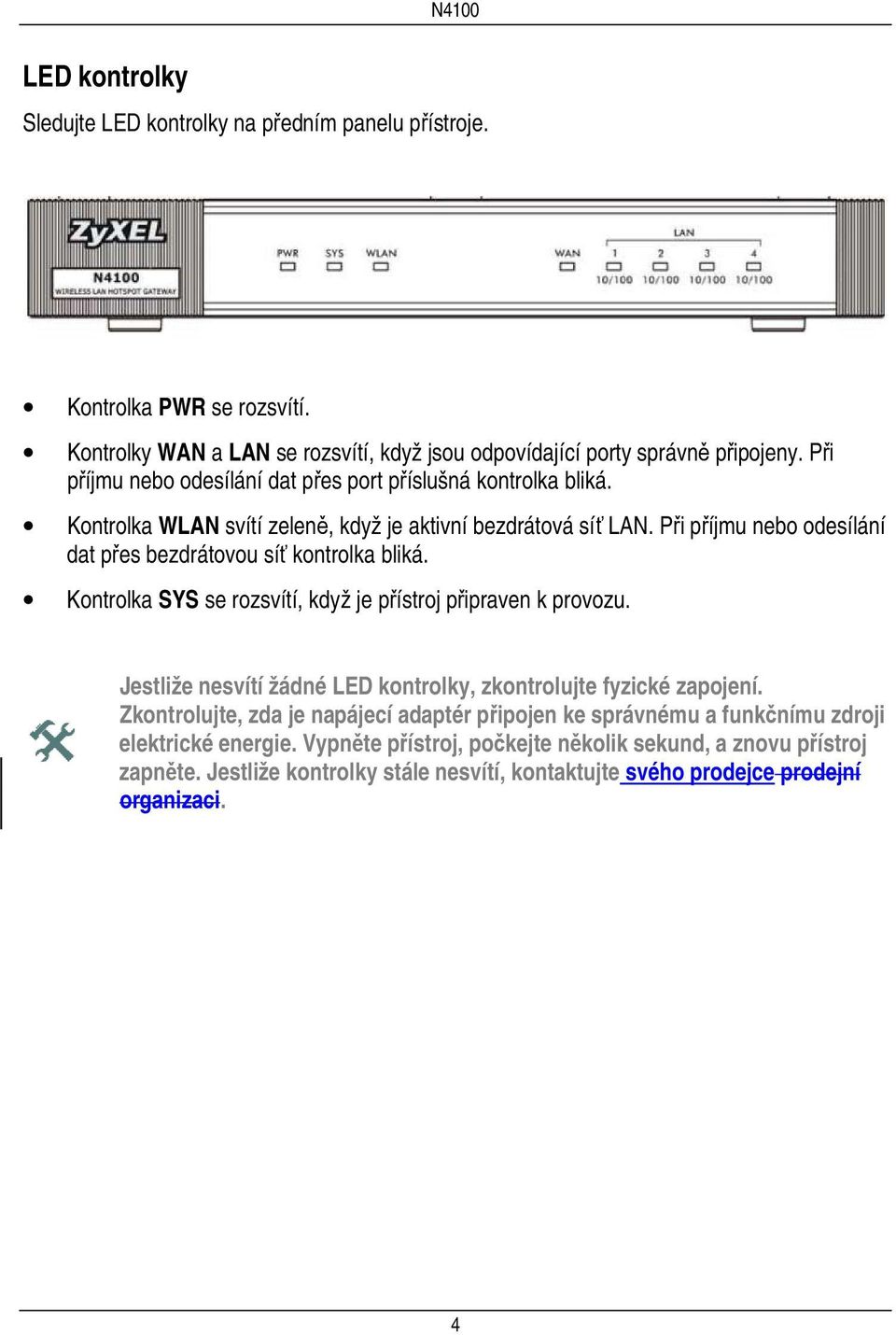

6 LED kontrolky Sledujte LED kontrolky na předním panelu přístroje. Kontrolka PWR se rozsvítí. Kontrolky WAN a LAN se rozsvítí, když jsou odpovídající porty správně připojeny. Při příjmu nebo odesílání dat přes port příslušná kontrolka bliká. Kontrolka WLAN svítí zeleně, když je aktivní bezdrátová síť LAN. Při příjmu nebo odesílání dat přes bezdrátovou síť kontrolka bliká. Kontrolka SYS se rozsvítí, když je přístroj připraven k provozu. Jestliže nesvítí žádné LED kontrolky, zkontrolujte fyzické zapojení. Zkontrolujte, zda je napájecí adaptér připojen ke správnému a funkčnímu zdroji elektrické energie. Vypněte přístroj, počkejte několik sekund, a znovu přístroj zapněte. Jestliže kontrolky stále nesvítí, kontaktujte svého prodejce prodejní organizaci. 4

Při příjmu nebo odesílání dat přes bezdrátovou síť kontrolka bliká. Kontrolka SYS se rozsvítí, když je přístroj připraven k provozu.

7 Webový konfigurátor V této kapitole popisujeme, jak získat přístup k webovému konfigurátoru. 1 Na počítači připojeném k přístroji N4100 otevřete webový prohlížeč, např. Internet Explorer nebo Firefox. 2 Zadejte adresu (výchozí IP adresa N4100) a stiskněte ENTER. 3 Vložte výchozí uživatelské jméno admin a výchozí heslo 1234 a klikněte na Login (přihlásit). Jestliže se okno k přihlášení neobjeví, zkontrolujte, zda prohlížeč povoluje zobrazování pop-up automaticky otevíraných vyskakovacích oken a má zapnutou podporu JavaScriptu a Javy. Počítač by také měl dostávat IP adresu automaticky od DHCP serveru. Podrobnější informace naleznete v příloze uživatelské příručky. 5

3 Vložte výchozí uživatelské jméno admin a výchozí heslo 1234 a klikněte na Login (přihlásit).

8 Průvodce nastavením Při prvním přihlášení se automaticky objeví okna průvodce. 1 Vyplňte do políček údaje, které vám sdělil poskytovatel připojení. Obrazovky k vyplnění se liší podle typu zapouzdření, který používáte. Jestliže o nějakém políčku nemáte žádné údaje, nechte výchozí nastavení. Jestliže poskytovatel nesdělil žádné přístupové údaje k internetu, zvolte volbu DHCP Client (DHCP klient). Jestliže poskytovatel sdělil IP adresu (a adresu brány a DNS serveru), zvolte volbu Static IP Setting (statické IP adresy) a zadejte adresy. 6

Obrazovky k vyplnění se liší podle typu zapouzdření, který používáte.

9 Jestliže poskytovatel sdělil uživatelské jméno a heslo, zvolte volbu PPPoE. Jestliže poskytovatel sdělil uživatelské jméno, heslo a IP adresu nebo adresy, zvolte PPTP. 7

10 2 V políčku ESSID zadejte jedinečné jméno (max. 32 tisknutelných alfa-numerických7- bitových ASCII znaků čísla nebo písmena), které budeou identifikovat přístroj N4100 na bezdrátové síti. Zvolte kanál (Channel), který nepoužívají žádná další bezdrátová zařízení v okolí. Zvolte typ zabezpečení a zadejte klíč pro šifrování. Uvědomte si, že pokud zabezpečení vypnete (Security = Disabled), bude se k síti moci připojit kdokoli v dosahu signálu. Volby WPA a WPA2 zajišťují autentizaci uživatelů a současně šifrování dat. Úroveň šifrování u standardů WPA a WPA2 je vyšší než u šifrování WEP. Předem sdílený klíč (Pre-shared key) rozlišuje malá a velká písmena v rámci ASCII znaků (podporuje i znak mezery a další symboly). Jestliže chcete používat WPA nebo WPA2 současně se serverem RADIUS, proveďte příslušná nastavení na obrazovce pro pokročilé nastavení (viz Uživatelská příručka). Volba WEP pouze šifruje data, ale nezajišťuje autentizaci uživatelů. 3 Můžete konfigurovat záložní ový server pro případ, že ový server předplatitele není dostupný z přístroje N

Uvědomte si, že pokud zabezpečení vypnete (Security = Disabled), bude se k síti moci připojit kdokoli v dosahu signálu. Volby WPA a WPA2 zajišťují autentizaci uživatelů a současně šifrování dat.

11 4 Jestliže chcete autentizovat uživatele, kteří se mohou připojit k internetu, zvolte volbu Yes (ano). Průvodce vám nabídne možnost konfigurovat autentizaci a účtovací údaje v rámci vestavěné lokální předplatitelské databáze v přístroji N4100. Jestliže chcete používat externí server RADIUS, proveďte příslušná nastavení na obrazovce pro pokročilé nastavení (viz Uživatelská příručka). 5 Nastavte typ účtování: Time to Finish (jednorázové připojení) vytvořený účet je jednorázový (i když uživatel čas nevyužije, nemůže se znovu připojit). Accumulation (akumulované připojení) uživatel se může připojit vícekrát, dokud nespotřebuje předplacený čas. Zvolte časové intervaly pro přístup k internetu a jejich ceny. 6 Ke generování předplatitelských účtů a tisku účtovacích dokladů můžete využít vyhrazenou účtovací tiskárnu (Exclusive Printer). Jestliže budete tiskárnu používat, zařiďte, aby žádné jiné zařízení na síti nepoužívalo stejnou IP adresu jako tiskárna (výchozí adresa je ). Jestliže na obrazovce níže potřebujete změnit číslo portu tiskárny nebo IP adresu tiskárny, musíte tuto změnu provést také v tiskárně (viz uživatelská příručka k tiskárně, kde je uveden postup). 9

Jestliže chcete používat externí server RADIUS, proveďte příslušná nastavení na obrazovce pro pokročilé nastavení (viz Uživatelská příručka).

12 Existuje také druhý způsob, jak generovat předplatitelské účty a tisknout doklady. Dokumenty můžete vygenerovat ve webové aplikaci a vytisknout je na obyčejné tiskárně. 7 Zvolte účtovací profil, který přiřadíte tlačítkům na účtovací tiskárně, příp. tlačítkům ve webové aplikaci (Button A C). Účtovací profil definuje maximální čas připojení k internetu a poplatek za časovou jednotku. Nastavte, kolik kopií dokladu se má vytisknout. Kliknutím na Customize printout text (upravit tištěný text) může upravit údaje, které se tisknou na dokladu. Podrobnosti naleznete v kapitole CUSTOMIZATION > Account Printout (uživatelské úpravy, tisk dokladu) v Uživatelské příručce. Kliknutím na I want to setup the web-based accounting now if exclusive printer cannot work (chci nastavit webovou aplikaci pro účtování pro případ, kdy účtovací tiskárna nepracuje) můžete nastavit webovou účtovací aplikaci. Nastavte uživatelské jméno (Username) a heslo (Password) pro přístup k webové aplikaci. 10

Účtovací profil definuje maximální čas připojení k internetu a poplatek za časovou jednotku. Nastavte, kolik kopií dokladu se má vytisknout.

13 Kliknutím na Preview/Operate (náhled/ generování dokladu) otevřete aplikaci. Objeví se ovládací panel. Kliknutím na jedno nebo více tlačítek vygenerujete příslušný účet. Kliknutím na View Account List (zobrazit seznam účtů) zobrazíte již vygenerované účty. 11

Kliknutím na jedno nebo více tlačítek vygenerujete příslušný

14 8 Na další obrazovce můžete změnit heslo pro správu přístroje a nastavit čas (Get from my Computer = získat z počítače). Kliknutím na Finish (dokončit) uložte změny. Znovu se objeví okno System Quick View (souhrn systémových parametrů). Generování a tisk předplatitelských účtů Jestliže je účtovací tiskárna připojená a zapnutá, stačí stisknout příslušné tlačítko a vygeneruje se účet. Jestliže používáte obyčejnou tiskárnu připojenou k počítači, postupujte takto: 1 Otevřete webový prohlížeč a zadejte adresu 2 Zadejte uživatelské jméno a heslo, které jste nastavili v průvodci nastavením (viz předchozí kapitola) pro přístup k webové aplikaci. 3 Kliknutím na tlačítko na obrazovce vygenerujete účet. 4 Údaje o novém účtu se objeví v samostatném okně. Kliknutím na Print (tisk) vytisknete údaje. 12

Generování a tisk předplatitelských účtů Jestliže je účtovací tiskárna připojená a zapnutá, stačí stisknout příslušné tlačítko a vygeneruje se účet.

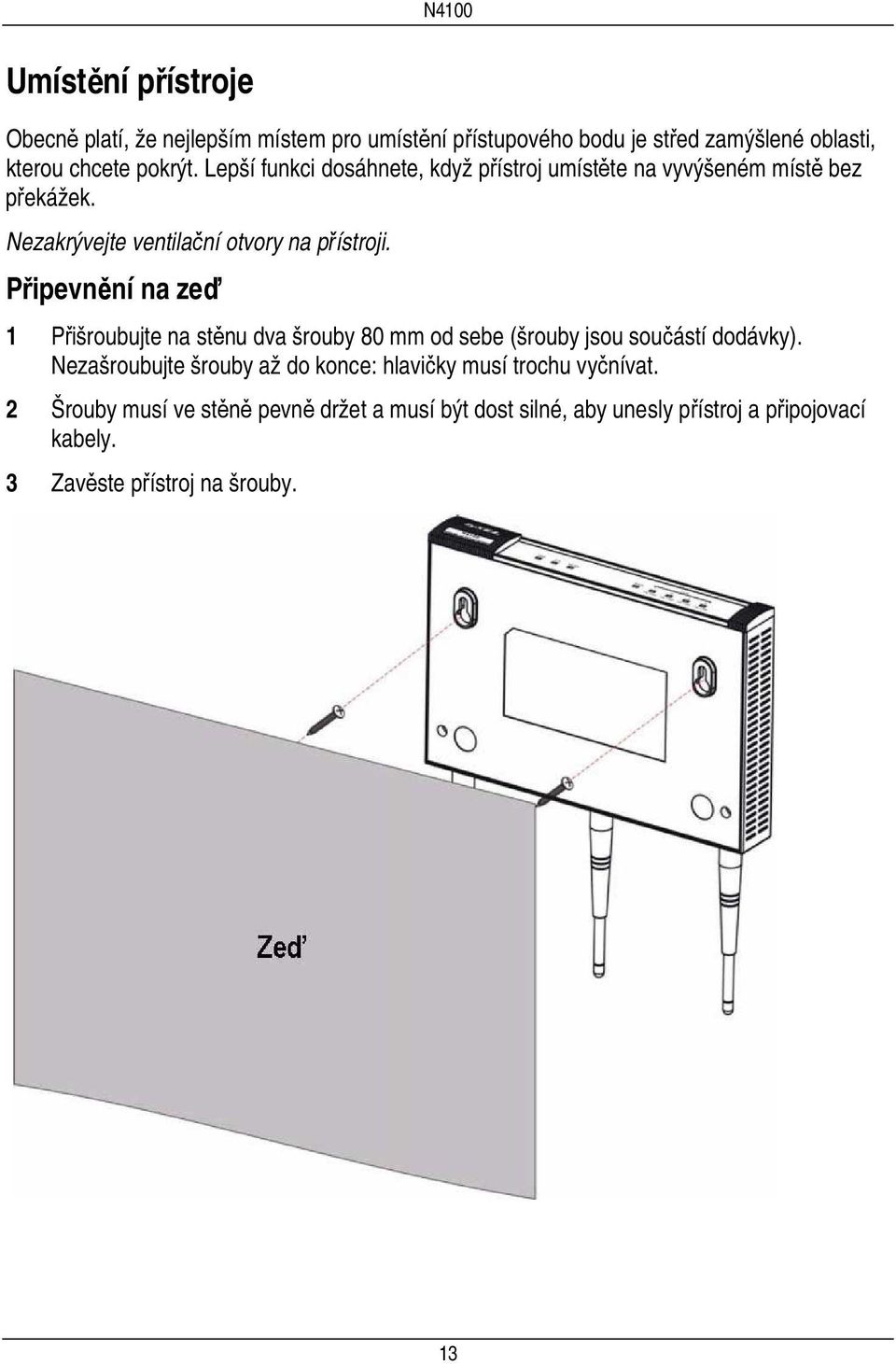

15 Umístění přístroje Obecně platí, že nejlepším místem pro umístění přístupového bodu je střed zamýšlené oblasti, kterou chcete pokrýt. Lepší funkci dosáhnete, když přístroj umístěte na vyvýšeném místě bez překážek. Nezakrývejte ventilační otvory na přístroji. Připevnění na zeď 1 Přišroubujte na stěnu dva šrouby 80 mm od sebe (šrouby jsou součástí dodávky). Nezašroubujte šrouby až do konce: hlavičky musí trochu vyčnívat. 2 Šrouby musí ve stěně pevně držet a musí být dost silné, aby unesly přístroj a připojovací kabely. 3 Zavěste přístroj na šrouby. 13

Připevnění na zeď 1 Přišroubujte na stěnu dva šrouby 80 mm od sebe (šrouby jsou součástí dodávky).
