TECHNICKÁ ZPRÁVA SOLÁRNÍ SYSTÉM NA OHŘEV TUV

Transkript

1 Příloha č. 5 k č.j. VPŠA-334/EU-VZI-2011 Počet listů : 7 TECHNICKÁ ZPRÁVA SOLÁRNÍ SYSTÉM NA OHŘEV TUV Objednatel : Vyšší policejní škola MV v Praze Pod Táborem 102/ , Praha 9 - Hrdlořezy IČO: Ubytovna 1 Ubytovna 2 Vypracoval : Daniel Nacházel projektant společnosti Aleš Nacházel zodpovědný projektant Rožmitálská 163 Březové Hory Příbram VI 1

2 UBYTOVNA U1 OBSAH: 1.Úvod 2.Záměr - Původní stav - Zdůvodnění záměru - Stav po instalaci 3.Kapacitní údaje 4.Technické řešení - Umístění kolektorů - Sestavení KCE - Svod potrubí - Technická místnost - Zabezpečovací zařízení - Regulace - Související dodávky - Elektro - ZTI - Hygienické předpisy - Požárně bezpečnostní řešení - Bezpečnost při užívání 5. Závěr 6. Příloha 1. ÚVOD : Projektová dokumentace řeší ohřev TUV ubytovny. Dokumentace byla zpracována na základě projektové dokumentace stavební části a osobní učasti na objektu. Návrh řešení respektuje připomínky investora. 2. ZÁMĚR : Původní stav Investor v současné době využívá jako zdroj tepla a ohřev TUV CZT, vzhledem k nevyužitým plochám na střechy uvažuje o instalaci solárního systému pro ohřev TVU. Zdůvodnění záměru Instalace solárního zařízení je vyvolána potřebou investora uspořit finance týkající se TUV. Základním podkladem pro zpracování tohoto oznámení jsou údaje uvedené v projektové dokumentaci pro územní řízeni, Pod Táborem 102/5, Praha 9, k.ú. Praha - Hrdlořezy, zhotovené firmou SANY s.r.o. pod zakázkovým číslem Z001/2011 Stav po instalaci Solární systém je navržen tak aby ohřátá voda ze solárních nádrží putovala do centrálního zdroje a přimíchávala se zde s teplou vodou z CZT. Viz schéma připojení na CZT. Vše je navrženo tak aby splňovalo veškeré právní a technické požadavky teplárny v Praze. 2

3 2. KAPACITNÍ ÚDAJE : Denní spotřeba vody se předpokládá 13,46 litrů na lůžko za den dle ČSN. 3. TECHNICKÉ ŘEŠENÍ : Umístění kolektorů Solární kolektory zde budou kolektory umístěny na ocelové konstrukci, která je staticky vyhovující. Budou zde použity profily IPE 140. IPE profily jsou podepřeny svařenci z ocelových patek a jeklu, které jsou vetknuty do střešní konstrukce, všechny ocelové prvky jsou k sobě svařeny koutovými sváry. K této ocelové konstrukci je přišroubována hliníková konstrukce pod kolektory. Je zde uloženo 10 kolektorových polí ve pěti řadách po 8 kusech. Celkem tedy 80 kolektorů. Svod potrubí Rozvody budou provedeny z měděných trubek spojovaných pájením na měkko, nebo lisováním, vedených sopouchem. V místě kde budou umístěny kompenzační smyčky budou umístěny dvířka na kontrolu stoupacího rozvodu. Rozvody budou v nejvyšším místě u slunečních kolektorů odvzdušněny pomocí montážního odvzdušňovacího souboru a v případě potřeby, koncovými odvzdušňovacími zátkami přímo na potrubí, v nejnižším místě bude solární systém odvodněn pomocí vypouštěcího kohoutu. Připojovací potrubí: připojovací potrubí mezi kolektory je vedeno ve hliníkové konstrukci. DN dle výkresu. Potrubí provedeno v mědi a izolováno izolací AEROFLEX SSH d22-35/19mm. Vnitřní stoupací potrubí: je vedeno komínovou šachtou, izolováno izolací URSA 35/19mm. Technická místnost Stoupací potrubí bude svedeno do technické místnosti kde bude připojeno na Regusolku (instalační solární jednotka). Vlastní topný solární systém je navržen s nuceným oběhem. Nucený oběh topného média bude zajišťovat oběhové čerpadlo v solární jednotce Regusol. Celý systém bude hydraulicky vyregulován a seřízen na průtok teplonosného média maximálně = 21,3 litrů/minutu. Potrubí bude vedeno do nerezového deskového výměníku K 25/41/2P a dále rozvedeno do tří solárních zásobníku EUROTANK VS2500. V těchto solárních zásobnících se bude kumulovat TUV a dále předávat do objektu přes stávající odběrné tepelné zařízení. Zabezpečovací zařízení Pojistné zařízení solárního systému budou tvořit pojistné ventily DN 1 (ot. Přetlak 600kPa),které budou umístěny na výstupu na střechu. Expanzní zařízení solárního systému bude tvořit tlaková expanzní nádoba o objemu 500litrů/6 barů, připojená také na výstupu na střechu. Systém bude napuštěn až do nejvyššího místa bez tlaku, poté bude odečteno na manometru solární jednotky skutečný tlak vodního sloupce a systém bude natlakován na tuto zjištěnou hodnotu 3

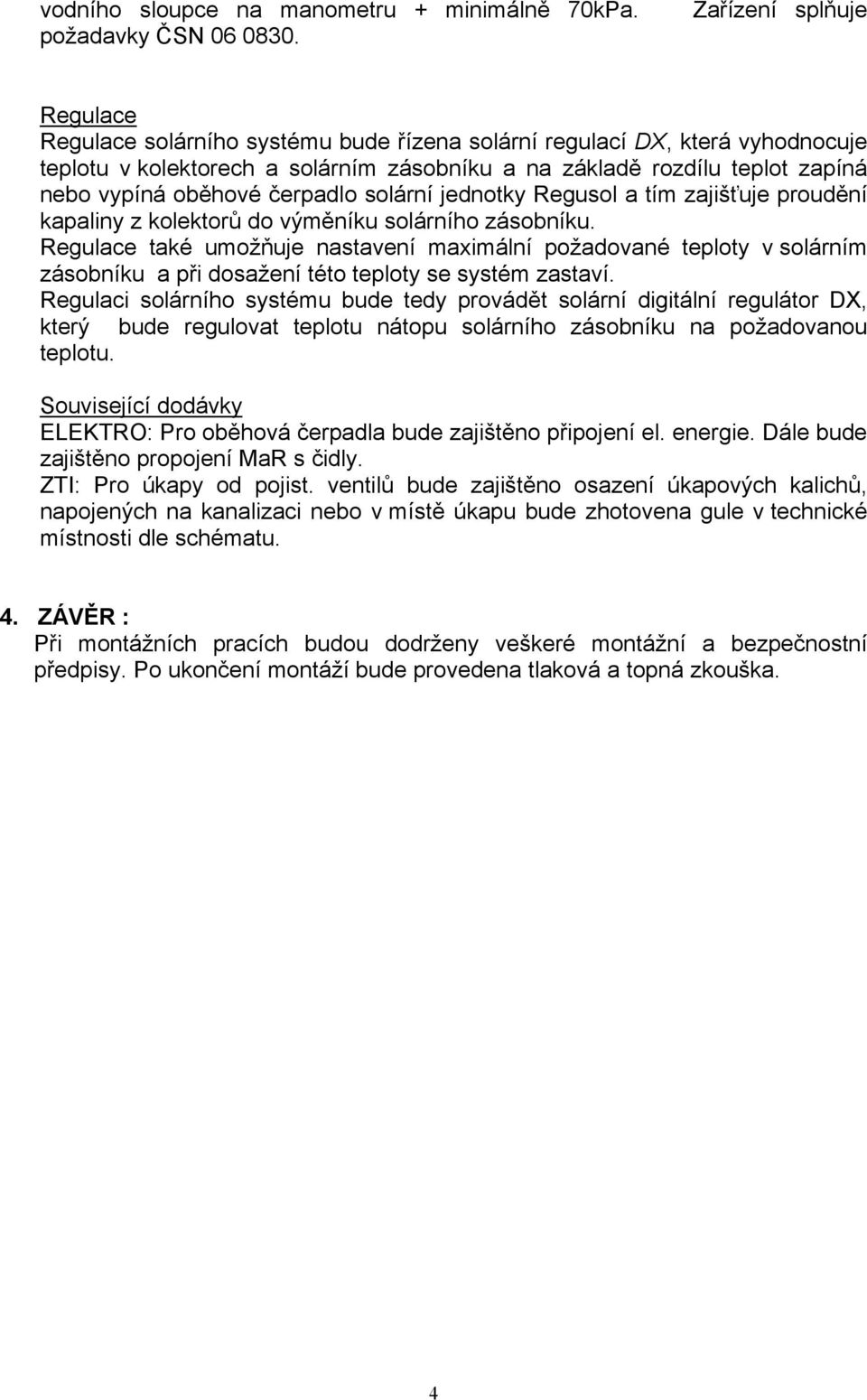

4 vodního sloupce na manometru + minimálně 70kPa. požadavky ČSN Zařízení splňuje Regulace Regulace solárního systému bude řízena solární regulací DX, která vyhodnocuje teplotu v kolektorech a solárním zásobníku a na základě rozdílu teplot zapíná nebo vypíná oběhové čerpadlo solární jednotky Regusol a tím zajišťuje proudění kapaliny z kolektorů do výměníku solárního zásobníku. Regulace také umožňuje nastavení maximální požadované teploty v solárním zásobníku a při dosažení této teploty se systém zastaví. Regulaci solárního systému bude tedy provádět solární digitální regulátor DX, který bude regulovat teplotu nátopu solárního zásobníku na požadovanou teplotu. Související dodávky ELEKTRO: Pro oběhová čerpadla bude zajištěno připojení el. energie. Dále bude zajištěno propojení MaR s čidly. ZTI: Pro úkapy od pojist. ventilů bude zajištěno osazení úkapových kalichů, napojených na kanalizaci nebo v místě úkapu bude zhotovena gule v technické místnosti dle schématu. 4. ZÁVĚR : Při montážních pracích budou dodrženy veškeré montážní a bezpečnostní předpisy. Po ukončení montáží bude provedena tlaková a topná zkouška. 4

5 UBYTOVNA U2 OBSAH: 1.Úvod 2.Záměr - Původní stav - Zdůvodnění záměru - Stav po instalaci 3.Kapacitní údaje 4.Technické řešení - Umístění kolektorů - Sestavení KCE - Svod potrubí - Technická místnost - Zabezpečovací zařízení - Regulace - Související dodávky - Elektro - ZTI - Hygienické předpisy - Požárně bezpečnostní řešení - Bezpečnost při užívání 5. Závěr 6. Příloha 1. ÚVOD : Projektová dokumentace řeší ohřev TUV ubytovny. Dokumentace byla zpracována na základě projektové dokumentace stavební části a osobní učasti na objektu. Návrh řešení respektuje připomínky investora. 2. ZÁMĚR : Původní stav Investor v současné době využívá jako zdroj tepla a ohřev TUV CZT, vzhledem k nevyužitým plochám na střechy uvažuje o instalaci solárního systému pro ohřev TVU. Zdůvodnění záměru Instalace solárního zařízení je vyvolána potřebou investora uspořit finance týkající se TUV. Základním podkladem pro zpracování tohoto oznámení jsou údaje uvedené v projektové dokumentaci pro územní řízeni, Pod Táborem 102/5, Praha 9, k.ú. Praha - Hrdlořezy, zhotovené firmou SANY s.r.o. pod zakázkovým číslem Z001/2011 Stav po instalaci Solární systém je navržen tak aby ohřátá voda ze solárních nádrží putovala do centrálního zdroje a přimíchávala se zde s teplou vodou z CZT. Viz schéma 5

6 připojení na CZT. Vše je navrženo tak aby splňovalo veškeré právní a technické požadavky teplárny v Praze. 3. KAPACITNÍ ÚDAJE : Denní spotřeba vody se předpokládá litrů na osobu za den dle ČSN 4. TECHNICKÉ ŘEŠENÍ : Umístění kolektorů Solární kolektory zde budou kolektory umístěny na ocelové konstrukci, která je staticky vyhovující. Budou zde použity profily IPE 140. IPE profily jsou podepřeny svařenci z ocelových patek a jeklu, které jsou vetknuty do střešní konstrukce, všechny ocelové prvky jsou k sobě svařeny koutovými sváry. K této ocelové konstrukci je přišroubována hliníková konstrukce pod kolektory. Je zde uloženo 6 kolektorových polí ve třech řadách po 8 kusech. Celkem tedy 48 kolektorů. Svod potrubí Rozvody budou provedeny z měděných trubek spojovaných pájením na měkko, nebo lisováním, vedených sopouchem. V místě kde budou umístěny kompenzační smyčky budou umístěny dvířka na kontrolu stoupacího rozvodu. Rozvody budou v nejvyšším místě u slunečních kolektorů odvzdušněny pomocí montážního odvzdušňovacího souboru a v případě potřeby, koncovými odvzdušňovacími zátkami přímo na potrubí, v nejnižším místě bude solární systém odvodněn pomocí vypouštěcího kohoutu. Připojovací potrubí: připojovací potrubí mezi kolektory je vedeno ve hliníkové konstrukci. DN dle výkresu. Potrubí provedeno v mědi a izolováno izolací AEROFLEX SSH d22-35/19mm. Vnitřní stoupací potrubí: je vedeno komínovou šachtou, izolováno izolací URSA 35/19mm. Technická místnost Stoupací potrubí bude svedeno do technické místnosti kde bude připojeno na Regusolku (instalační solární jednotka). Vlastní topný solární systém je navržen s nuceným oběhem. Nucený oběh topného média bude zajišťovat oběhové čerpadlo v solární jednotce Regusol. Celý systém bude hydraulicky vyregulován a seřízen na průtok teplonosného média maximálně = 21,3 litrů/minutu. Potrubí bude vedeno do nerezového deskového výměníku K 25/41/2P a dále rozvedeno do dvou solárních zásobníku EUROTANK VS2500. V těchto solárních zásobnících se bude kumulovat TUV a dále předávat do objektu přes stávající odběrné tepelné zařízení. Zabezpečovací zařízení Pojistné zařízení solárního systému budou tvořit pojistné ventily DN 1 (ot. Přetlak 600kPa),které budou umístěny na výstupu na střechu. Expanzní zařízení solárního systému bude tvořit tlaková expanzní nádoba o objemu 500litrů/6 barů, 6

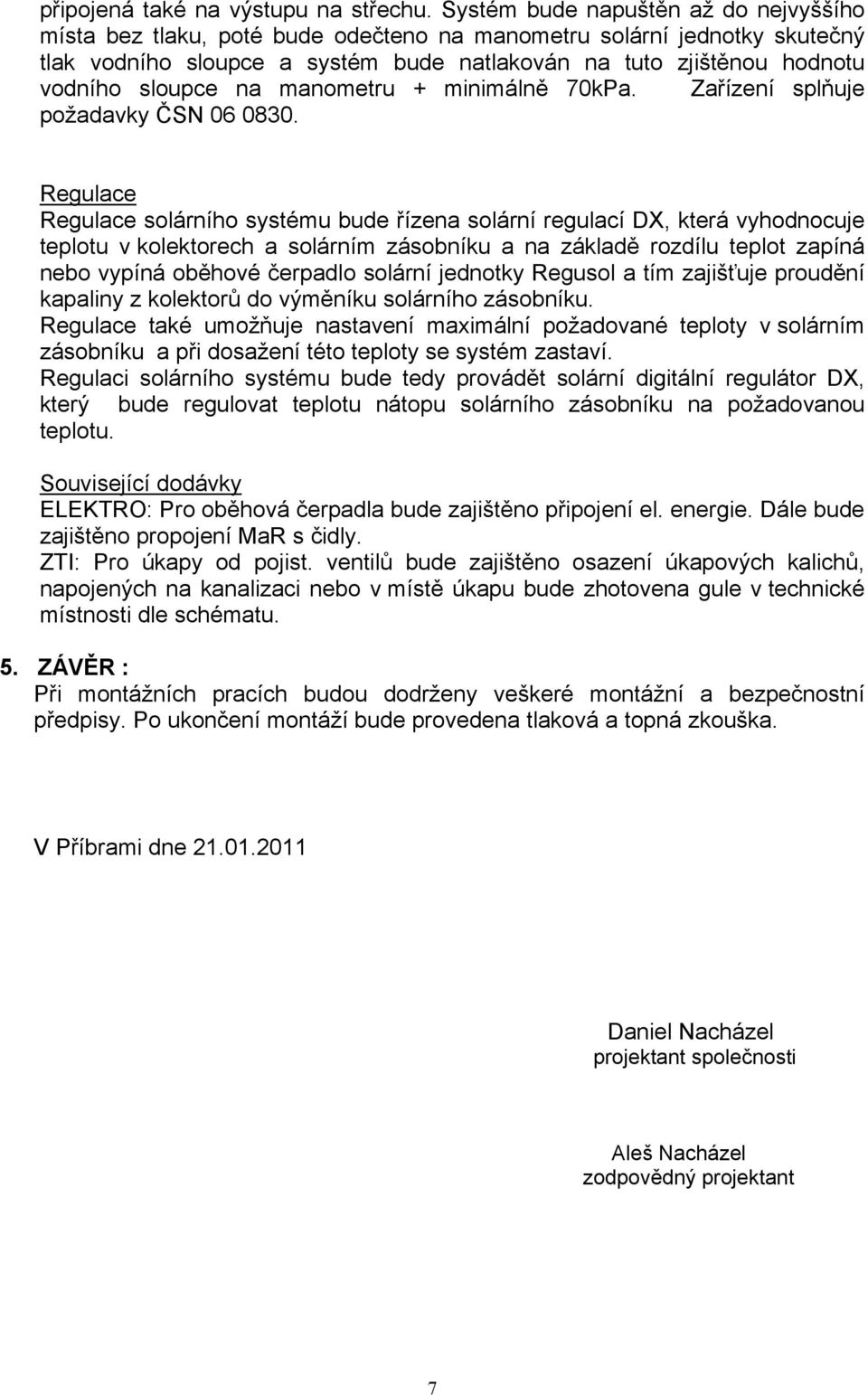

7 připojená také na výstupu na střechu. Systém bude napuštěn až do nejvyššího místa bez tlaku, poté bude odečteno na manometru solární jednotky skutečný tlak vodního sloupce a systém bude natlakován na tuto zjištěnou hodnotu vodního sloupce na manometru + minimálně 70kPa. Zařízení splňuje požadavky ČSN Regulace Regulace solárního systému bude řízena solární regulací DX, která vyhodnocuje teplotu v kolektorech a solárním zásobníku a na základě rozdílu teplot zapíná nebo vypíná oběhové čerpadlo solární jednotky Regusol a tím zajišťuje proudění kapaliny z kolektorů do výměníku solárního zásobníku. Regulace také umožňuje nastavení maximální požadované teploty v solárním zásobníku a při dosažení této teploty se systém zastaví. Regulaci solárního systému bude tedy provádět solární digitální regulátor DX, který bude regulovat teplotu nátopu solárního zásobníku na požadovanou teplotu. Související dodávky ELEKTRO: Pro oběhová čerpadla bude zajištěno připojení el. energie. Dále bude zajištěno propojení MaR s čidly. ZTI: Pro úkapy od pojist. ventilů bude zajištěno osazení úkapových kalichů, napojených na kanalizaci nebo v místě úkapu bude zhotovena gule v technické místnosti dle schématu. 5. ZÁVĚR : Při montážních pracích budou dodrženy veškeré montážní a bezpečnostní předpisy. Po ukončení montáží bude provedena tlaková a topná zkouška. V Příbrami dne Daniel Nacházel projektant společnosti Aleš Nacházel zodpovědný projektant 7
