B. SOUHRNNÁ TECHNICKÁ ZPRÁVA NAVRHOVATEL: ZPRACOVATEL DOKUMENTACE: PARKOVÉ A SADOVÉ ÚPRAVY JÍROVÝCH SADŮ V NOVÉ PACE

Transkript

1

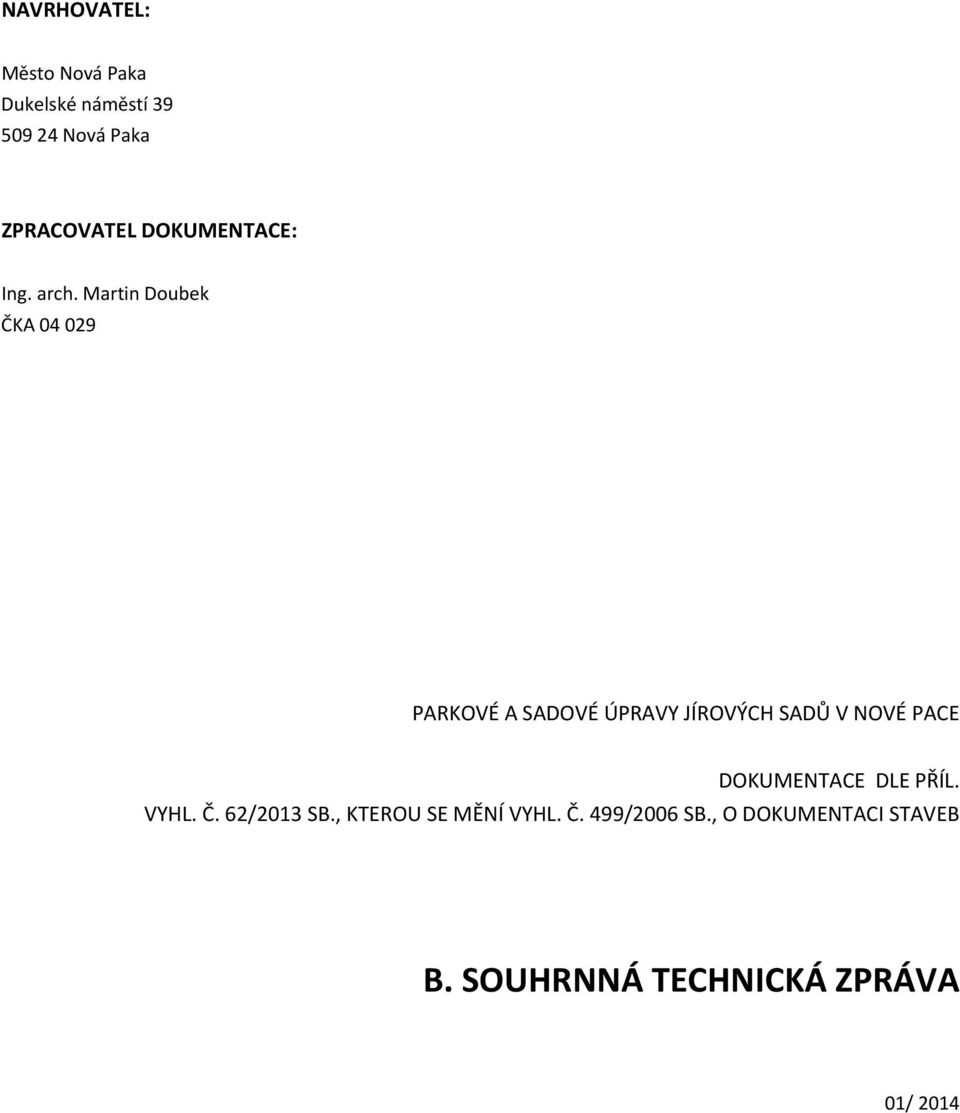

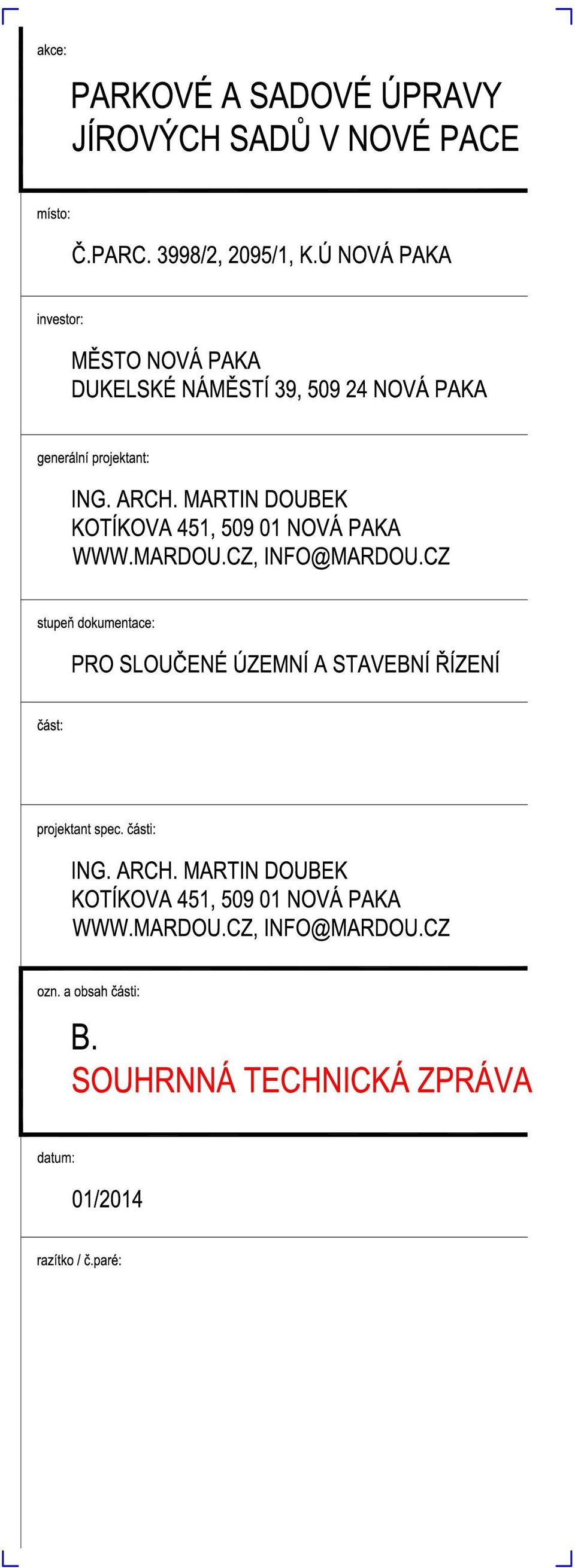

2 NAVRHOVATEL: Město Nová Paka Dukelské náměstí Nová Paka ZPRACOVATEL DOKUMENTACE: Ing. arch. Martin Doubek ČKA PARKOVÉ A SADOVÉ ÚPRAVY JÍROVÝCH SADŮ V NOVÉ PACE DOKUMENTACE DLE PŘÍL. VYHL. Č. 62/2013 SB., KTEROU SE MĚNÍ VYHL. Č. 499/2006 SB., O DOKUMENTACI STAVEB B. SOUHRNNÁ TECHNICKÁ ZPRÁVA 01/ 2014

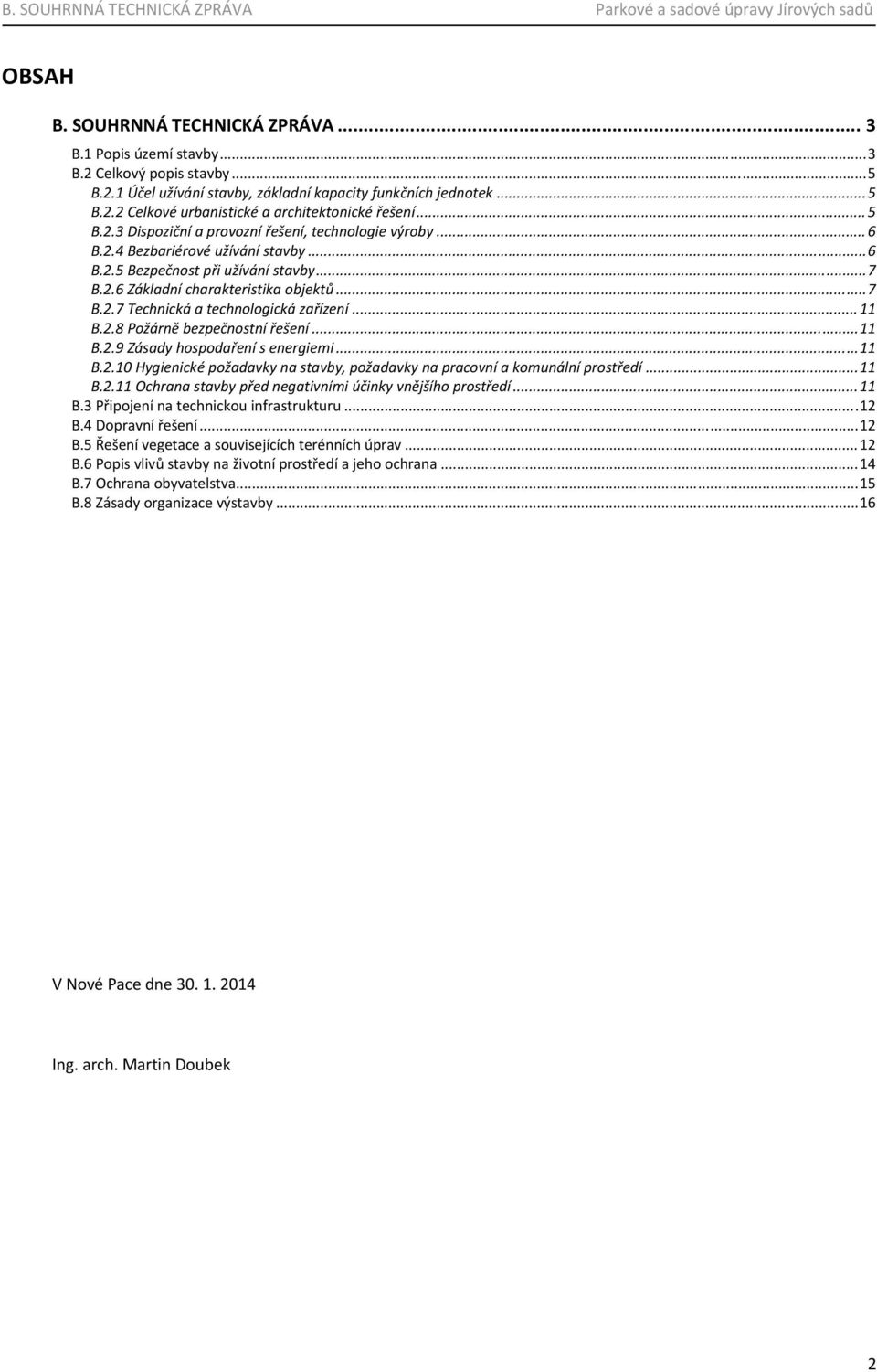

3 OBSAH B. SOUHRNNÁ TECHNICKÁ ZPRÁVA... 3 B.1 Popis území stavby... 3 B.2 Celkový popis stavby... 5 B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek... 5 B.2.2 Celkové urbanistické a architektonické řešení... 5 B.2.3 Dispoziční a provozní řešení, technologie výroby... 6 B.2.4 Bezbariérové užívání stavby... 6 B.2.5 Bezpečnost při užívání stavby... 7 B.2.6 Základní charakteristika objektů... 7 B.2.7 Technická a technologická zařízení B.2.8 Požárně bezpečnostní řešení B.2.9 Zásady hospodaření s energiemi B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí B.3 Připojení na technickou infrastrukturu B.4 Dopravní řešení B.5 Řešení vegetace a souvisejících terénních úprav B.6 Popis vlivů stavby na životní prostředí a jeho ochrana B.7 Ochrana obyvatelstva B.8 Zásady organizace výstavby V Nové Pace dne Ing. arch. Martin Doubek 2

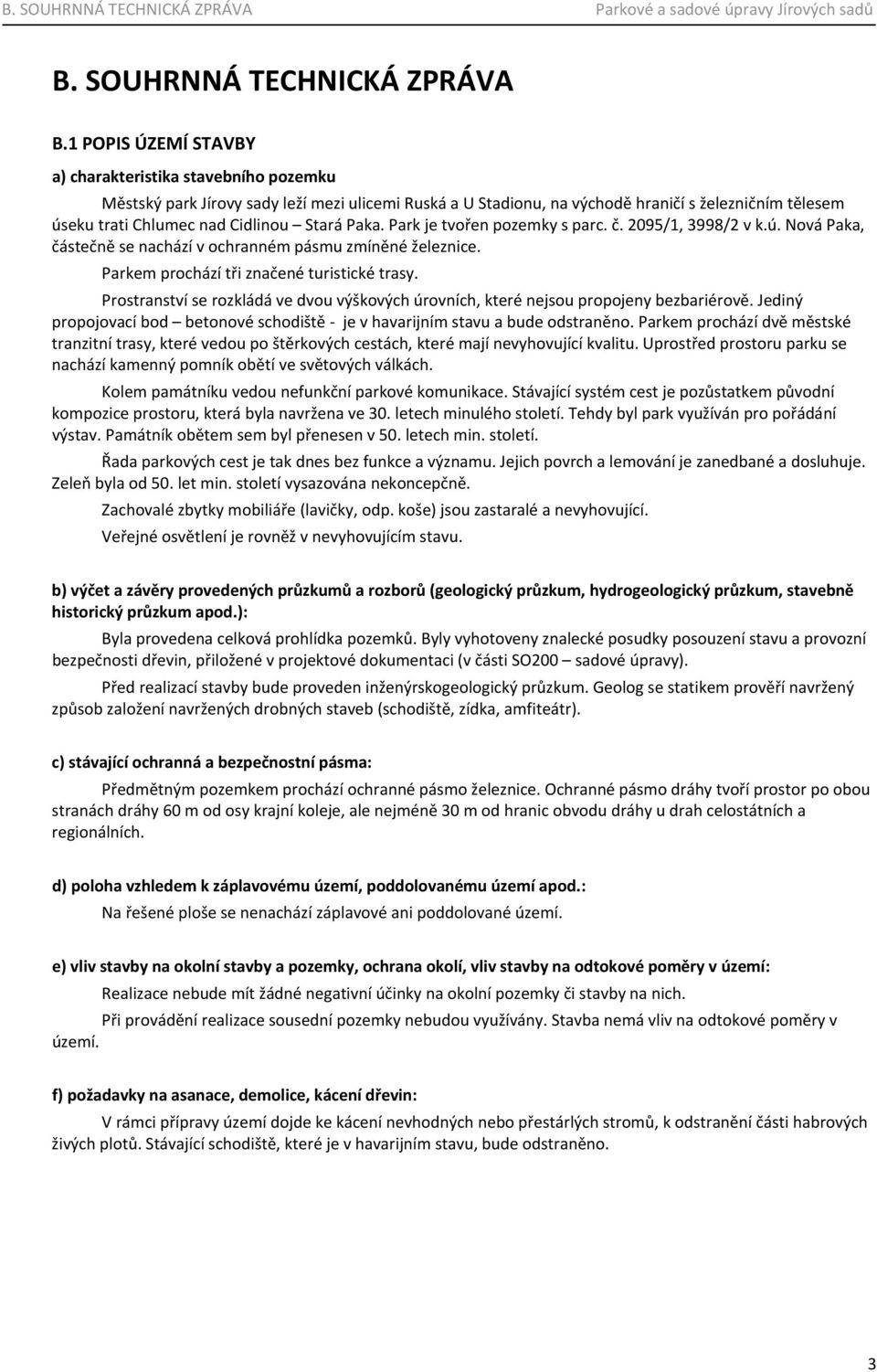

4 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B.1 POPIS ÚZEMÍ STAVBY a) charakteristika stavebního pozemku Městský park Jírovy sady leží mezi ulicemi Ruská a U Stadionu, na východě hraničí s železničním tělesem úseku trati Chlumec nad Cidlinou Stará Paka. Park je tvořen pozemky s parc. č. 2095/1, 3998/2 v k.ú. Nová Paka, částečně se nachází v ochranném pásmu zmíněné železnice. Parkem prochází tři značené turistické trasy. Prostranství se rozkládá ve dvou výškových úrovních, které nejsou propojeny bezbariérově. Jediný propojovací bod betonové schodiště je v havarijním stavu a bude odstraněno. Parkem prochází dvě městské tranzitní trasy, které vedou po štěrkových cestách, které mají nevyhovující kvalitu. Uprostřed prostoru parku se nachází kamenný pomník obětí ve světových válkách. Kolem památníku vedou nefunkční parkové komunikace. Stávající systém cest je pozůstatkem původní kompozice prostoru, která byla navržena ve 30. letech minulého století. Tehdy byl park využíván pro pořádání výstav. Památník obětem sem byl přenesen v 50. letech min. století. Řada parkových cest je tak dnes bez funkce a významu. Jejich povrch a lemování je zanedbané a dosluhuje. Zeleň byla od 50. let min. století vysazována nekoncepčně. Zachovalé zbytky mobiliáře (lavičky, odp. koše) jsou zastaralé a nevyhovující. Veřejné osvětlení je rovněž v nevyhovujícím stavu. b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.): Byla provedena celková prohlídka pozemků. Byly vyhotoveny znalecké posudky posouzení stavu a provozní bezpečnosti dřevin, přiložené v projektové dokumentaci (v části SO200 sadové úpravy). Před realizací stavby bude proveden inženýrskogeologický průzkum. Geolog se statikem prověří navržený způsob založení navržených drobných staveb (schodiště, zídka, amfiteátr). c) stávající ochranná a bezpečnostní pásma: Předmětným pozemkem prochází ochranné pásmo železnice. Ochranné pásmo dráhy tvoří prostor po obou stranách dráhy 60 m od osy krajní koleje, ale nejméně 30 m od hranic obvodu dráhy u drah celostátních a regionálních. d) poloha vzhledem k záplavovému území, poddolovanému území apod.: Na řešené ploše se nenachází záplavové ani poddolované území. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území: Realizace nebude mít žádné negativní účinky na okolní pozemky či stavby na nich. Při provádění realizace sousední pozemky nebudou využívány. Stavba nemá vliv na odtokové poměry v území. f) požadavky na asanace, demolice, kácení dřevin: V rámci přípravy území dojde ke kácení nevhodných nebo přestárlých stromů, k odstranění části habrových živých plotů. Stávající schodiště, které je v havarijním stavu, bude odstraněno. 3

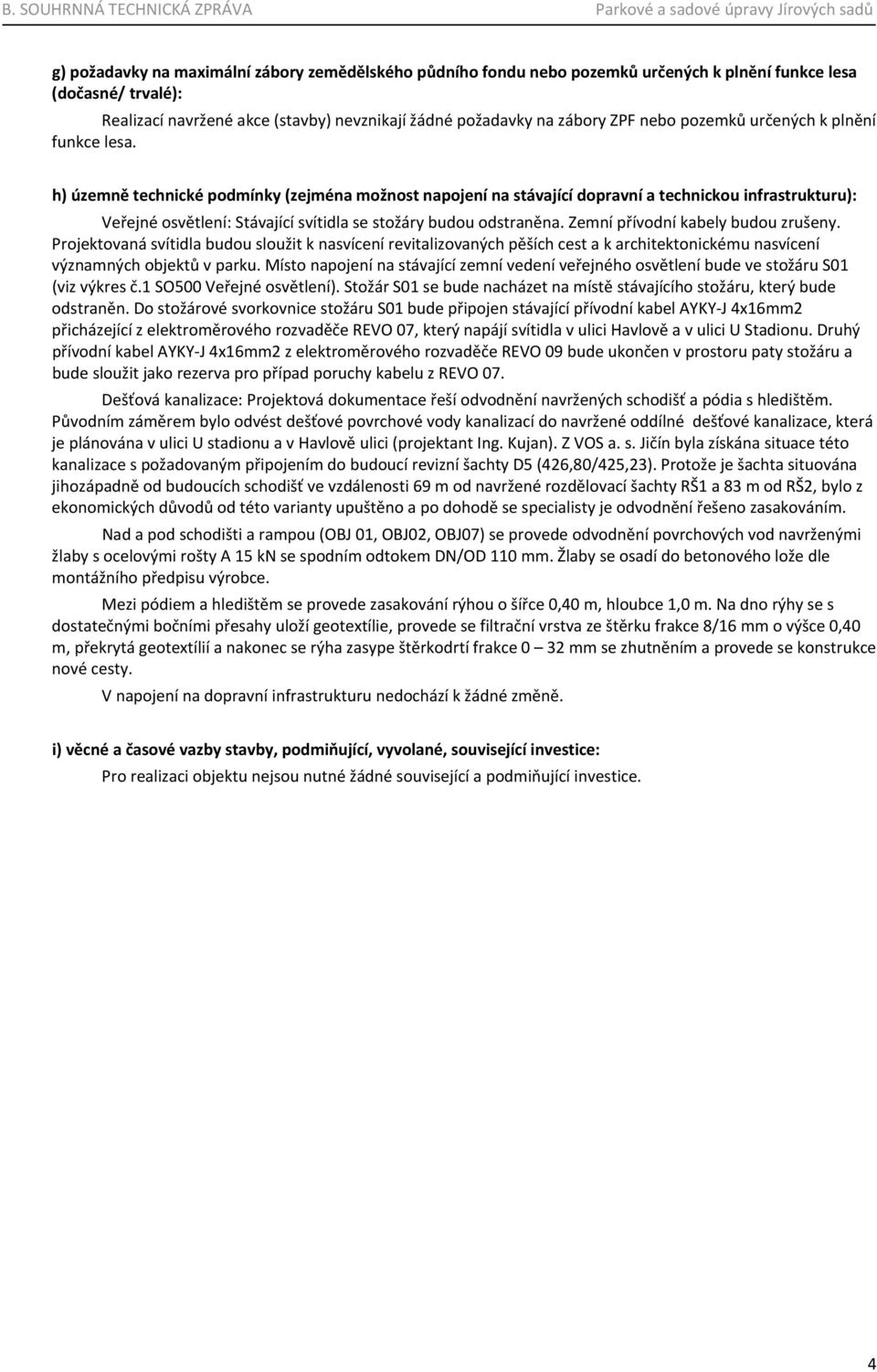

5 g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné/ trvalé): Realizací navržené akce (stavby) nevznikají žádné požadavky na zábory ZPF nebo pozemků určených k plnění funkce lesa. h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu): Veřejné osvětlení: Stávající svítidla se stožáry budou odstraněna. Zemní přívodní kabely budou zrušeny. Projektovaná svítidla budou sloužit k nasvícení revitalizovaných pěších cest a k architektonickému nasvícení významných objektů v parku. Místo napojení na stávající zemní vedení veřejného osvětlení bude ve stožáru S01 (viz výkres č.1 SO500 Veřejné osvětlení). Stožár S01 se bude nacházet na místě stávajícího stožáru, který bude odstraněn. Do stožárové svorkovnice stožáru S01 bude připojen stávající přívodní kabel AYKY J 4x16mm2 přicházející z elektroměrového rozvaděče REVO 07, který napájí svítidla v ulici Havlově a v ulici U Stadionu. Druhý přívodní kabel AYKY J 4x16mm2 z elektroměrového rozvaděče REVO 09 bude ukončen v prostoru paty stožáru a bude sloužit jako rezerva pro případ poruchy kabelu z REVO 07. Dešťová kanalizace: Projektová dokumentace řeší odvodnění navržených schodišť a pódia s hledištěm. Původním záměrem bylo odvést dešťové povrchové vody kanalizací do navržené oddílné dešťové kanalizace, která je plánována v ulici U stadionu a v Havlově ulici (projektant Ing. Kujan). Z VOS a. s. Jičín byla získána situace této kanalizace s požadovaným připojením do budoucí revizní šachty D5 (426,80/425,23). Protože je šachta situována jihozápadně od budoucích schodišť ve vzdálenosti 69 m od navržené rozdělovací šachty RŠ1 a 83 m od RŠ2, bylo z ekonomických důvodů od této varianty upuštěno a po dohodě se specialisty je odvodnění řešeno zasakováním. Nad a pod schodišti a rampou (OBJ 01, OBJ02, OBJ07) se provede odvodnění povrchových vod navrženými žlaby s ocelovými rošty A 15 kn se spodním odtokem DN/OD 110 mm. Žlaby se osadí do betonového lože dle montážního předpisu výrobce. Mezi pódiem a hledištěm se provede zasakování rýhou o šířce 0,40 m, hloubce 1,0 m. Na dno rýhy se s dostatečnými bočními přesahy uloží geotextílie, provede se filtrační vrstva ze štěrku frakce 8/16 mm o výšce 0,40 m, překrytá geotextílií a nakonec se rýha zasype štěrkodrtí frakce 0 32 mm se zhutněním a provede se konstrukce nové cesty. V napojení na dopravní infrastrukturu nedochází k žádné změně. i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice: Pro realizaci objektu nejsou nutné žádné související a podmiňující investice. 4

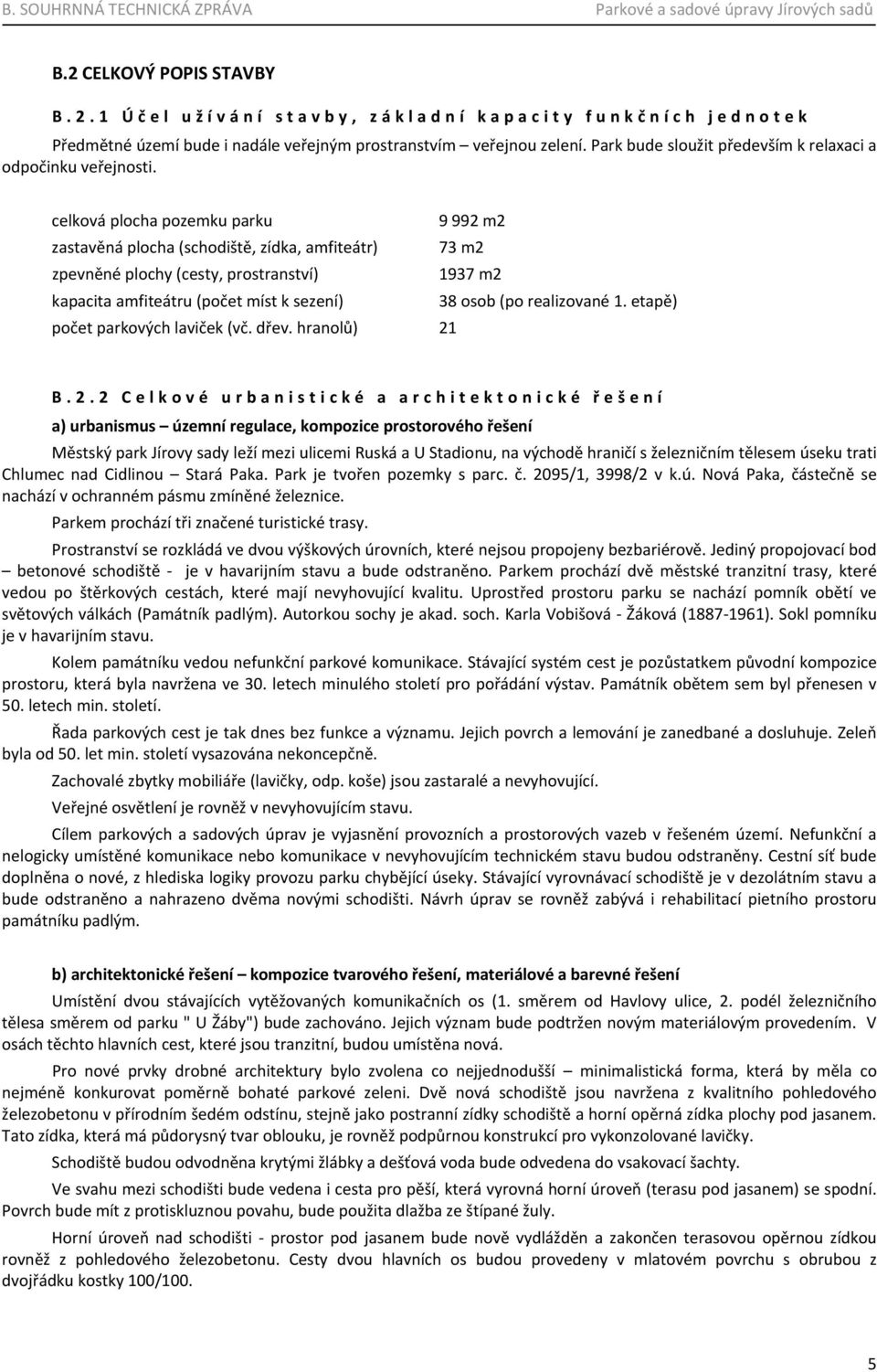

6 B.2 CELKOVÝ POPIS STAVBY B.2.1 Ú č el užívání stavby, základní kapacity funkč ních jednotek Předmětné území bude i nadále veřejným prostranstvím veřejnou zelení. Park bude sloužit především k relaxaci a odpočinku veřejnosti. celková plocha pozemku parku m2 zastavěná plocha (schodiště, zídka, amfiteátr) 73 m2 zpevněné plochy (cesty, prostranství) 1937 m2 kapacita amfiteátru (počet míst k sezení) 38 osob (po realizované 1. etapě) počet parkových laviček (vč. dřev. hranolů) 21 B.2.2 Celkové urbanistické a architektonické řešení a) urbanismus územní regulace, kompozice prostorového řešení Městský park Jírovy sady leží mezi ulicemi Ruská a U Stadionu, na východě hraničí s železničním tělesem úseku trati Chlumec nad Cidlinou Stará Paka. Park je tvořen pozemky s parc. č. 2095/1, 3998/2 v k.ú. Nová Paka, částečně se nachází v ochranném pásmu zmíněné železnice. Parkem prochází tři značené turistické trasy. Prostranství se rozkládá ve dvou výškových úrovních, které nejsou propojeny bezbariérově. Jediný propojovací bod betonové schodiště je v havarijním stavu a bude odstraněno. Parkem prochází dvě městské tranzitní trasy, které vedou po štěrkových cestách, které mají nevyhovující kvalitu. Uprostřed prostoru parku se nachází pomník obětí ve světových válkách (Památník padlým). Autorkou sochy je akad. soch. Karla Vobišová Žáková ( ). Sokl pomníku je v havarijním stavu. Kolem památníku vedou nefunkční parkové komunikace. Stávající systém cest je pozůstatkem původní kompozice prostoru, která byla navržena ve 30. letech minulého století pro pořádání výstav. Památník obětem sem byl přenesen v 50. letech min. století. Řada parkových cest je tak dnes bez funkce a významu. Jejich povrch a lemování je zanedbané a dosluhuje. Zeleň byla od 50. let min. století vysazována nekoncepčně. Zachovalé zbytky mobiliáře (lavičky, odp. koše) jsou zastaralé a nevyhovující. Veřejné osvětlení je rovněž v nevyhovujícím stavu. Cílem parkových a sadových úprav je vyjasnění provozních a prostorových vazeb v řešeném území. Nefunkční a nelogicky umístěné komunikace nebo komunikace v nevyhovujícím technickém stavu budou odstraněny. Cestní síť bude doplněna o nové, z hlediska logiky provozu parku chybějící úseky. Stávající vyrovnávací schodiště je v dezolátním stavu a bude odstraněno a nahrazeno dvěma novými schodišti. Návrh úprav se rovněž zabývá i rehabilitací pietního prostoru památníku padlým. b) architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení Umístění dvou stávajících vytěžovaných komunikačních os (1. směrem od Havlovy ulice, 2. podél železničního tělesa směrem od parku " U Žáby") bude zachováno. Jejich význam bude podtržen novým materiálovým provedením. V osách těchto hlavních cest, které jsou tranzitní, budou umístěna nová. Pro nové prvky drobné architektury bylo zvolena co nejjednodušší minimalistická forma, která by měla co nejméně konkurovat poměrně bohaté parkové zeleni. Dvě nová schodiště jsou navržena z kvalitního pohledového železobetonu v přírodním šedém odstínu, stejně jako postranní zídky schodiště a horní opěrná zídka plochy pod jasanem. Tato zídka, která má půdorysný tvar oblouku, je rovněž podpůrnou konstrukcí pro vykonzolované lavičky. Schodiště budou odvodněna krytými žlábky a dešťová voda bude odvedena do vsakovací šachty. Ve svahu mezi schodišti bude vedena i cesta pro pěší, která vyrovná horní úroveň (terasu pod jasanem) se spodní. Povrch bude mít z protiskluznou povahu, bude použita dlažba ze štípané žuly. Horní úroveň nad schodišti prostor pod jasanem bude nově vydlážděn a zakončen terasovou opěrnou zídkou rovněž z pohledového železobetonu. Cesty dvou hlavních os budou provedeny v mlatovém povrchu s obrubou z dvojřádku kostky 100/100. 5

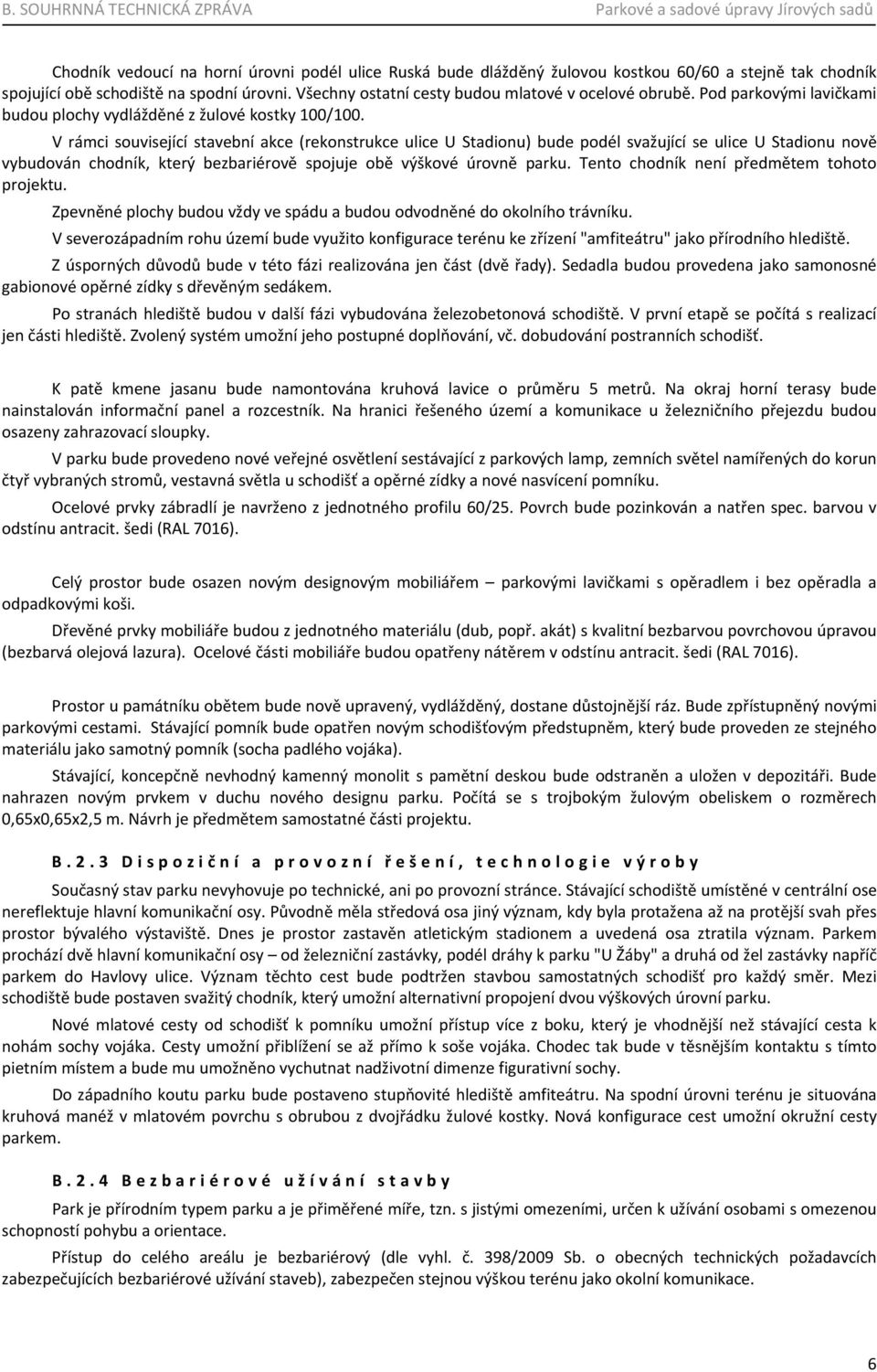

7 Chodník vedoucí na horní úrovni podél ulice Ruská bude dlážděný žulovou kostkou 60/60 a stejně tak chodník spojující obě schodiště na spodní úrovni. Všechny ostatní cesty budou mlatové v ocelové obrubě. Pod parkovými lavičkami budou plochy vydlážděné z žulové kostky 100/100. V rámci související stavební akce (rekonstrukce ulice U Stadionu) bude podél svažující se ulice U Stadionu nově vybudován chodník, který bezbariérově spojuje obě výškové úrovně parku. Tento chodník není předmětem tohoto projektu. Zpevněné plochy budou vždy ve spádu a budou odvodněné do okolního trávníku. V severozápadním rohu území bude využito konfigurace terénu ke zřízení "amfiteátru" jako přírodního hlediště. Z úsporných důvodů bude v této fázi realizována jen část (dvě řady). Sedadla budou provedena jako samonosné gabionové opěrné zídky s dřevěným sedákem. Po stranách hlediště budou v další fázi vybudována železobetonová schodiště. V první etapě se počítá s realizací jen části hlediště. Zvolený systém umožní jeho postupné doplňování, vč. dobudování postranních schodišť. K patě kmene jasanu bude namontována kruhová lavice o průměru 5 metrů. Na okraj horní terasy bude nainstalován informační panel a rozcestník. Na hranici řešeného území a komunikace u železničního přejezdu budou osazeny zahrazovací sloupky. V parku bude provedeno nové veřejné osvětlení sestávající z parkových lamp, zemních světel namířených do korun čtyř vybraných stromů, vestavná světla u schodišť a opěrné zídky a nové nasvícení pomníku. Ocelové prvky zábradlí je navrženo z jednotného profilu 60/25. Povrch bude pozinkován a natřen spec. barvou v odstínu antracit. šedi (RAL 7016). Celý prostor bude osazen novým designovým mobiliářem parkovými lavičkami s opěradlem i bez opěradla a odpadkovými koši. Dřevěné prvky mobiliáře budou z jednotného materiálu (dub, popř. akát) s kvalitní bezbarvou povrchovou úpravou (bezbarvá olejová lazura). Ocelové části mobiliáře budou opatřeny nátěrem v odstínu antracit. šedi (RAL 7016). Prostor u památníku obětem bude nově upravený, vydlážděný, dostane důstojnější ráz. Bude zpřístupněný novými parkovými cestami. Stávající pomník bude opatřen novým schodišťovým předstupněm, který bude proveden ze stejného materiálu jako samotný pomník (socha padlého vojáka). Stávající, koncepčně nevhodný kamenný monolit s pamětní deskou bude odstraněn a uložen v depozitáři. Bude nahrazen novým prvkem v duchu nového designu parku. Počítá se s trojbokým žulovým obeliskem o rozměrech 0,65x0,65x2,5 m. Návrh je předmětem samostatné části projektu. B.2.3 Dispozič ní a provozní řešení, technologie výroby Současný stav parku nevyhovuje po technické, ani po provozní stránce. Stávající schodiště umístěné v centrální ose nereflektuje hlavní komunikační osy. Původně měla středová osa jiný význam, kdy byla protažena až na protější svah přes prostor bývalého výstaviště. Dnes je prostor zastavěn atletickým stadionem a uvedená osa ztratila význam. Parkem prochází dvě hlavní komunikační osy od železniční zastávky, podél dráhy k parku "U Žáby" a druhá od žel zastávky napříč parkem do Havlovy ulice. Význam těchto cest bude podtržen stavbou samostatných schodišť pro každý směr. Mezi schodiště bude postaven svažitý chodník, který umožní alternativní propojení dvou výškových úrovní parku. Nové mlatové cesty od schodišť k pomníku umožní přístup více z boku, který je vhodnější než stávající cesta k nohám sochy vojáka. Cesty umožní přiblížení se až přímo k soše vojáka. Chodec tak bude v těsnějším kontaktu s tímto pietním místem a bude mu umožněno vychutnat nadživotní dimenze figurativní sochy. Do západního koutu parku bude postaveno stupňovité hlediště amfiteátru. Na spodní úrovni terénu je situována kruhová manéž v mlatovém povrchu s obrubou z dvojřádku žulové kostky. Nová konfigurace cest umožní okružní cesty parkem. B.2.4 Bezbariérové užívání stavby Park je přírodním typem parku a je přiměřené míře, tzn. s jistými omezeními, určen k užívání osobami s omezenou schopností pohybu a orientace. Přístup do celého areálu je bezbariérový (dle vyhl. č. 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb), zabezpečen stejnou výškou terénu jako okolní komunikace. 6

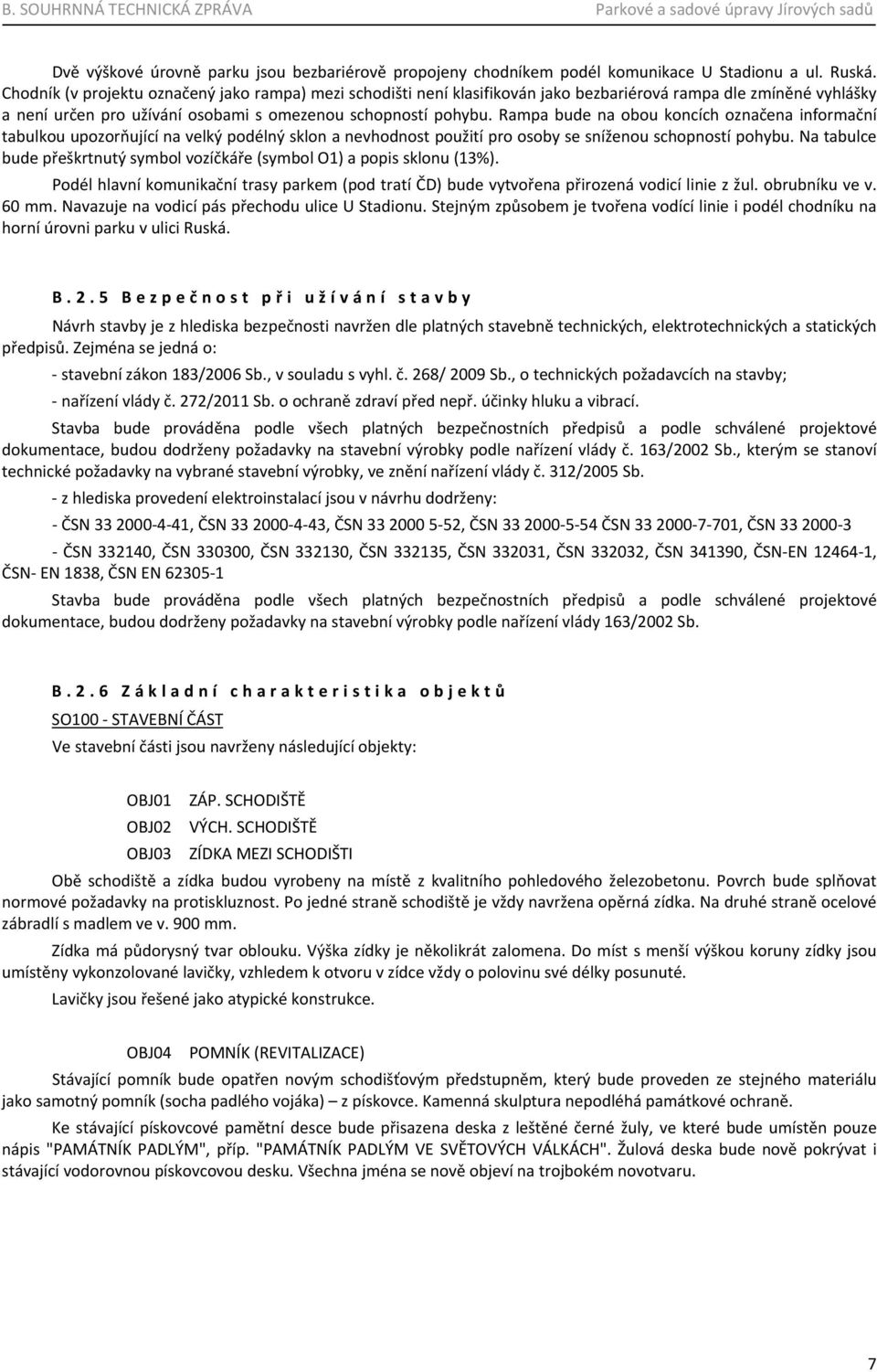

8 Dvě výškové úrovně parku jsou bezbariérově propojeny chodníkem podél komunikace U Stadionu a ul. Ruská. Chodník (v projektu označený jako rampa) mezi schodišti není klasifikován jako bezbariérová rampa dle zmíněné vyhlášky a není určen pro užívání osobami s omezenou schopností pohybu. Rampa bude na obou koncích označena informační tabulkou upozorňující na velký podélný sklon a nevhodnost použití pro osoby se sníženou schopností pohybu. Na tabulce bude přeškrtnutý symbol vozíčkáře (symbol O1) a popis sklonu (13%). Podél hlavní komunikační trasy parkem (pod tratí ČD) bude vytvořena přirozená vodicí linie z žul. obrubníku ve v. 60 mm. Navazuje na vodicí pás přechodu ulice U Stadionu. Stejným způsobem je tvořena vodící linie i podél chodníku na horní úrovni parku v ulici Ruská. B.2.5 Bezpeč nost p ř i užívání stavby Návrh stavby je z hlediska bezpečnosti navržen dle platných stavebně technických, elektrotechnických a statických předpisů. Zejména se jedná o: stavební zákon 183/2006 Sb., v souladu s vyhl. č. 268/ 2009 Sb., o technických požadavcích na stavby; nařízení vlády č. 272/2011 Sb. o ochraně zdraví před nepř. účinky hluku a vibrací. Stavba bude prováděna podle všech platných bezpečnostních předpisů a podle schválené projektové dokumentace, budou dodrženy požadavky na stavební výrobky podle nařízení vlády č. 163/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky, ve znění nařízení vlády č. 312/2005 Sb. z hlediska provedení elektroinstalací jsou v návrhu dodrženy: ČSN , ČSN , ČSN , ČSN ČSN , ČSN ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN EN , ČSN EN 1838, ČSN EN Stavba bude prováděna podle všech platných bezpečnostních předpisů a podle schválené projektové dokumentace, budou dodrženy požadavky na stavební výrobky podle nařízení vlády 163/2002 Sb. B.2.6 Základní charakteristika objektů SO100 STAVEBNÍ ČÁST Ve stavební části jsou navrženy následující objekty: OBJ01 OBJ02 ZÁP. SCHODIŠTĚ VÝCH. SCHODIŠTĚ OBJ03 ZÍDKA MEZI SCHODIŠTI Obě schodiště a zídka budou vyrobeny na místě z kvalitního pohledového železobetonu. Povrch bude splňovat normové požadavky na protiskluznost. Po jedné straně schodiště je vždy navržena opěrná zídka. Na druhé straně ocelové zábradlí s madlem ve v. 900 mm. Zídka má půdorysný tvar oblouku. Výška zídky je několikrát zalomena. Do míst s menší výškou koruny zídky jsou umístěny vykonzolované lavičky, vzhledem k otvoru v zídce vždy o polovinu své délky posunuté. Lavičky jsou řešené jako atypické konstrukce. OBJ04 POMNÍK (REVITALIZACE) Stávající pomník bude opatřen novým schodišťovým předstupněm, který bude proveden ze stejného materiálu jako samotný pomník (socha padlého vojáka) z pískovce. Kamenná skulptura nepodléhá památkové ochraně. Ke stávající pískovcové pamětní desce bude přisazena deska z leštěné černé žuly, ve které bude umístěn pouze nápis "PAMÁTNÍK PADLÝM", příp. "PAMÁTNÍK PADLÝM VE SVĚTOVÝCH VÁLKÁCH". Žulová deska bude nově pokrývat i stávající vodorovnou pískovcovou desku. Všechna jména se nově objeví na trojbokém novotvaru. 7

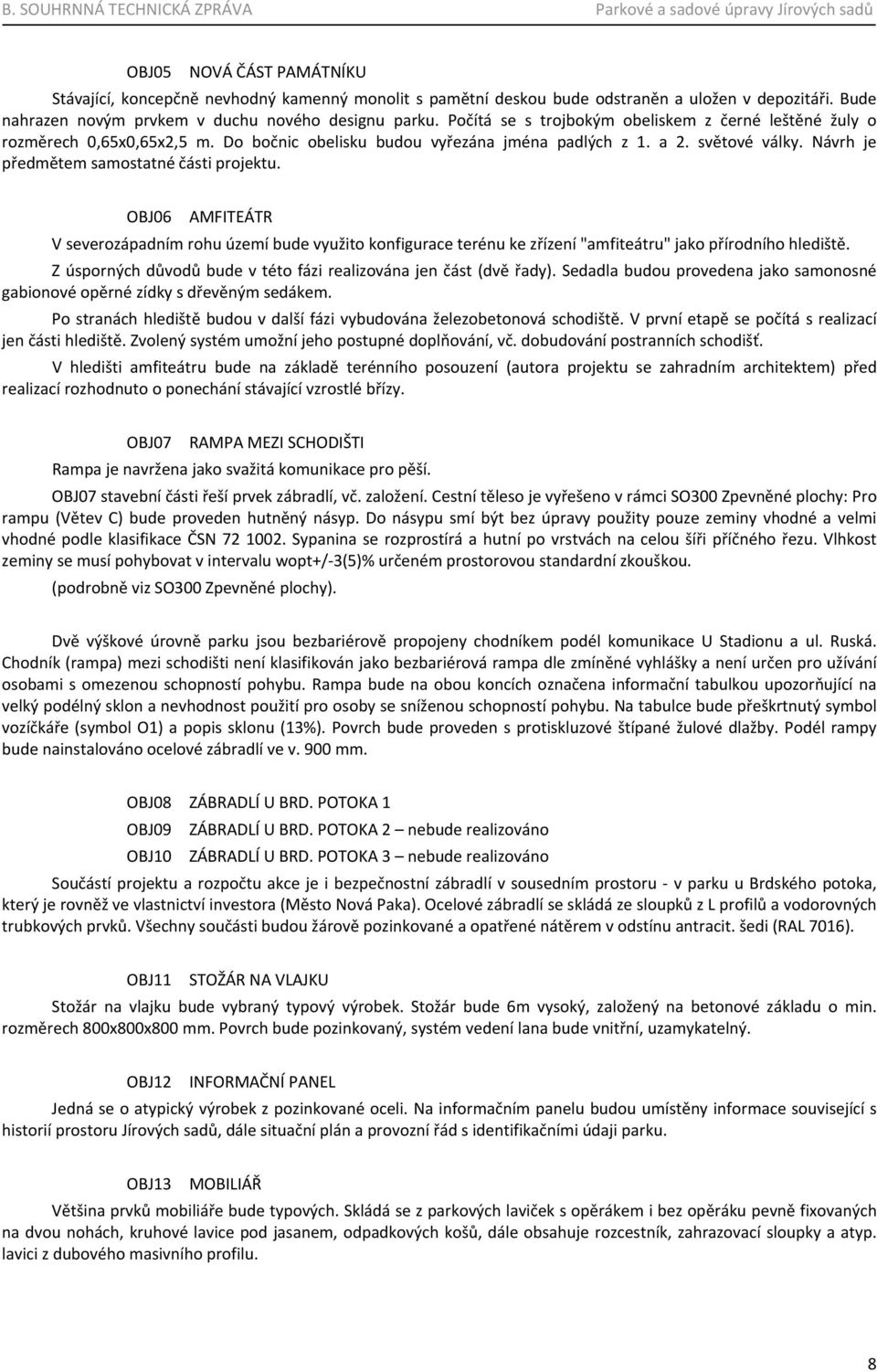

9 OBJ05 NOVÁ ČÁST PAMÁTNÍKU Stávající, koncepčně nevhodný kamenný monolit s pamětní deskou bude odstraněn a uložen v depozitáři. Bude nahrazen novým prvkem v duchu nového designu parku. Počítá se s trojbokým obeliskem z černé leštěné žuly o rozměrech 0,65x0,65x2,5 m. Do bočnic obelisku budou vyřezána jména padlých z 1. a 2. světové války. Návrh je předmětem samostatné části projektu. OBJ06 AMFITEÁTR V severozápadním rohu území bude využito konfigurace terénu ke zřízení "amfiteátru" jako přírodního hlediště. Z úsporných důvodů bude v této fázi realizována jen část (dvě řady). Sedadla budou provedena jako samonosné gabionové opěrné zídky s dřevěným sedákem. Po stranách hlediště budou v další fázi vybudována železobetonová schodiště. V první etapě se počítá s realizací jen části hlediště. Zvolený systém umožní jeho postupné doplňování, vč. dobudování postranních schodišť. V hledišti amfiteátru bude na základě terénního posouzení (autora projektu se zahradním architektem) před realizací rozhodnuto o ponechání stávající vzrostlé břízy. OBJ07 RAMPA MEZI SCHODIŠTI Rampa je navržena jako svažitá komunikace pro pěší. OBJ07 stavební části řeší prvek zábradlí, vč. založení. Cestní těleso je vyřešeno v rámci SO300 Zpevněné plochy: Pro rampu (Větev C) bude proveden hutněný násyp. Do násypu smí být bez úpravy použity pouze zeminy vhodné a velmi vhodné podle klasifikace ČSN Sypanina se rozprostírá a hutní po vrstvách na celou šíři příčného řezu. Vlhkost zeminy se musí pohybovat v intervalu wopt+/ 3(5)% určeném prostorovou standardní zkouškou. (podrobně viz SO300 Zpevněné plochy). Dvě výškové úrovně parku jsou bezbariérově propojeny chodníkem podél komunikace U Stadionu a ul. Ruská. Chodník (rampa) mezi schodišti není klasifikován jako bezbariérová rampa dle zmíněné vyhlášky a není určen pro užívání osobami s omezenou schopností pohybu. Rampa bude na obou koncích označena informační tabulkou upozorňující na velký podélný sklon a nevhodnost použití pro osoby se sníženou schopností pohybu. Na tabulce bude přeškrtnutý symbol vozíčkáře (symbol O1) a popis sklonu (13%). Povrch bude proveden s protiskluzové štípané žulové dlažby. Podél rampy bude nainstalováno ocelové zábradlí ve v. 900 mm. OBJ08 ZÁBRADLÍ U BRD. POTOKA 1 OBJ09 ZÁBRADLÍ U BRD. POTOKA 2 nebude realizováno OBJ10 ZÁBRADLÍ U BRD. POTOKA 3 nebude realizováno Součástí projektu a rozpočtu akce je i bezpečnostní zábradlí v sousedním prostoru v parku u Brdského potoka, který je rovněž ve vlastnictví investora (Město Nová Paka). Ocelové zábradlí se skládá ze sloupků z L profilů a vodorovných trubkových prvků. Všechny součásti budou žárově pozinkované a opatřené nátěrem v odstínu antracit. šedi (RAL 7016). OBJ11 STOŽÁR NA VLAJKU Stožár na vlajku bude vybraný typový výrobek. Stožár bude 6m vysoký, založený na betonové základu o min. rozměrech 800x800x800 mm. Povrch bude pozinkovaný, systém vedení lana bude vnitřní, uzamykatelný. OBJ12 INFORMAČNÍ PANEL Jedná se o atypický výrobek z pozinkované oceli. Na informačním panelu budou umístěny informace související s historií prostoru Jírových sadů, dále situační plán a provozní řád s identifikačními údaji parku. OBJ13 MOBILIÁŘ Většina prvků mobiliáře bude typových. Skládá se z parkových laviček s opěrákem i bez opěráku pevně fixovaných na dvou nohách, kruhové lavice pod jasanem, odpadkových košů, dále obsahuje rozcestník, zahrazovací sloupky a atyp. lavici z dubového masivního profilu. 8

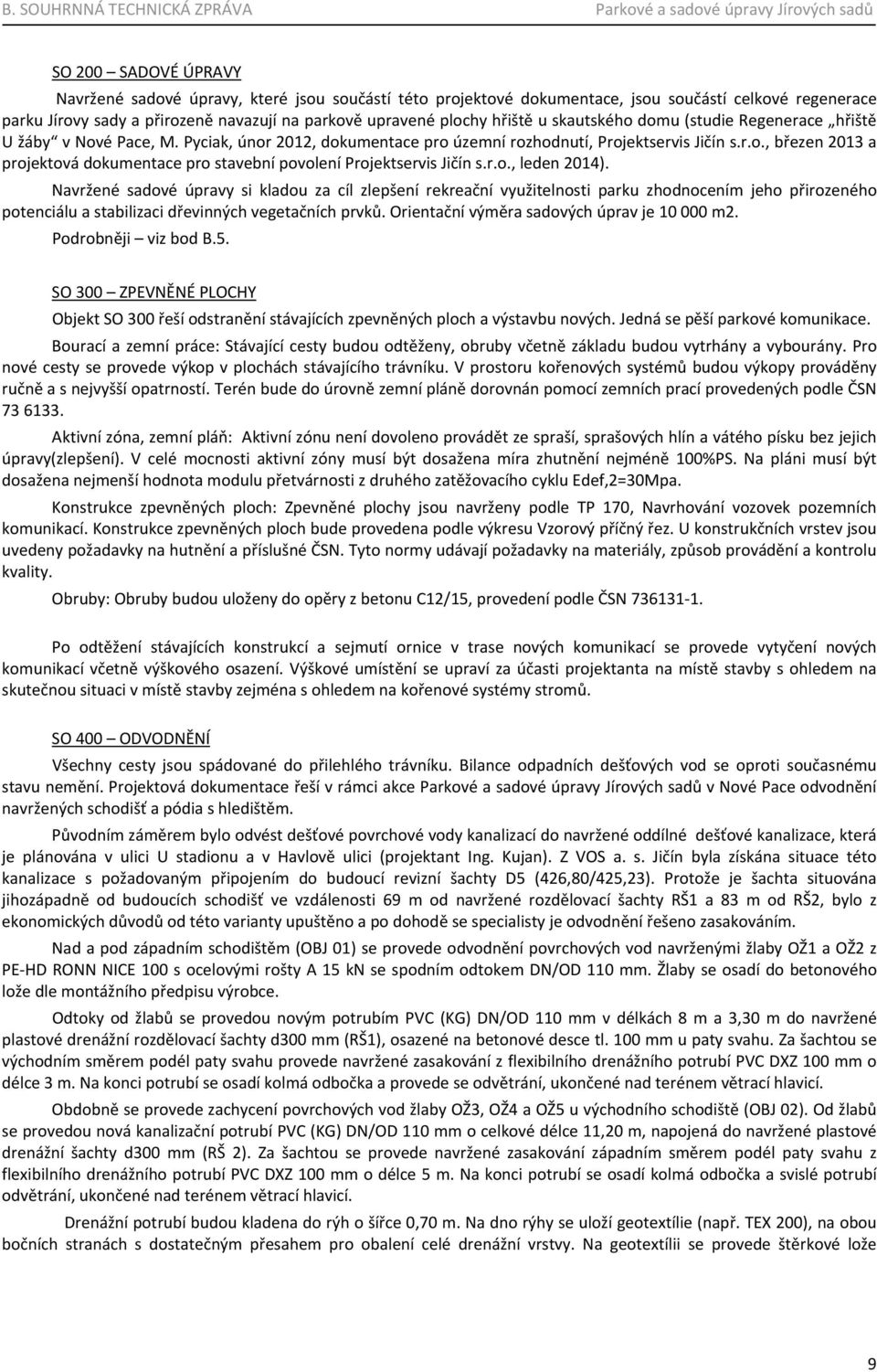

10 SO 200 SADOVÉ ÚPRAVY Navržené sadové úpravy, které jsou součástí této projektové dokumentace, jsou součástí celkové regenerace parku Jírovy sady a přirozeně navazují na parkově upravené plochy hřiště u skautského domu (studie Regenerace hřiště U žáby v Nové Pace, M. Pyciak, únor 2012, dokumentace pro územní rozhodnutí, Projektservis Jičín s.r.o., březen 2013 a projektová dokumentace pro stavební povolení Projektservis Jičín s.r.o., leden 2014). Navržené sadové úpravy si kladou za cíl zlepšení rekreační využitelnosti parku zhodnocením jeho přirozeného potenciálu a stabilizaci dřevinných vegetačních prvků. Orientační výměra sadových úprav je m2. Podrobněji viz bod B.5. SO 300 ZPEVNĚNÉ PLOCHY Objekt SO 300 řeší odstranění stávajících zpevněných ploch a výstavbu nových. Jedná se pěší parkové komunikace. Bourací a zemní práce: Stávající cesty budou odtěženy, obruby včetně základu budou vytrhány a vybourány. Pro nové cesty se provede výkop v plochách stávajícího trávníku. V prostoru kořenových systémů budou výkopy prováděny ručně a s nejvyšší opatrností. Terén bude do úrovně zemní pláně dorovnán pomocí zemních prací provedených podle ČSN Aktivní zóna, zemní pláň: Aktivní zónu není dovoleno provádět ze spraší, sprašových hlín a vátého písku bez jejich úpravy(zlepšení). V celé mocnosti aktivní zóny musí být dosažena míra zhutnění nejméně 100%PS. Na pláni musí být dosažena nejmenší hodnota modulu přetvárnosti z druhého zatěžovacího cyklu Edef,2=30Mpa. Konstrukce zpevněných ploch: Zpevněné plochy jsou navrženy podle TP 170, Navrhování vozovek pozemních komunikací. Konstrukce zpevněných ploch bude provedena podle výkresu Vzorový příčný řez. U konstrukčních vrstev jsou uvedeny požadavky na hutnění a příslušné ČSN. Tyto normy udávají požadavky na materiály, způsob provádění a kontrolu kvality. Obruby: Obruby budou uloženy do opěry z betonu C12/15, provedení podle ČSN Po odtěžení stávajících konstrukcí a sejmutí ornice v trase nových komunikací se provede vytyčení nových komunikací včetně výškového osazení. Výškové umístění se upraví za účasti projektanta na místě stavby s ohledem na skutečnou situaci v místě stavby zejména s ohledem na kořenové systémy stromů. SO 400 ODVODNĚNÍ Všechny cesty jsou spádované do přilehlého trávníku. Bilance odpadních dešťových vod se oproti současnému stavu nemění. Projektová dokumentace řeší v rámci akce Parkové a sadové úpravy Jírových sadů v Nové Pace odvodnění navržených schodišť a pódia s hledištěm. Původním záměrem bylo odvést dešťové povrchové vody kanalizací do navržené oddílné dešťové kanalizace, která je plánována v ulici U stadionu a v Havlově ulici (projektant Ing. Kujan). Z VOS a. s. Jičín byla získána situace této kanalizace s požadovaným připojením do budoucí revizní šachty D5 (426,80/425,23). Protože je šachta situována jihozápadně od budoucích schodišť ve vzdálenosti 69 m od navržené rozdělovací šachty RŠ1 a 83 m od RŠ2, bylo z ekonomických důvodů od této varianty upuštěno a po dohodě se specialisty je odvodnění řešeno zasakováním. Nad a pod západním schodištěm (OBJ 01) se provede odvodnění povrchových vod navrženými žlaby OŽ1 a OŽ2 z PE HD RONN NICE 100 s ocelovými rošty A 15 kn se spodním odtokem DN/OD 110 mm. Žlaby se osadí do betonového lože dle montážního předpisu výrobce. Odtoky od žlabů se provedou novým potrubím PVC (KG) DN/OD 110 mm v délkách 8 m a 3,30 m do navržené plastové drenážní rozdělovací šachty d300 mm (RŠ1), osazené na betonové desce tl. 100 mm u paty svahu. Za šachtou se východním směrem podél paty svahu provede navržené zasakování z flexibilního drenážního potrubí PVC DXZ 100 mm o délce 3 m. Na konci potrubí se osadí kolmá odbočka a provede se odvětrání, ukončené nad terénem větrací hlavicí. Obdobně se provede zachycení povrchových vod žlaby OŽ3, OŽ4 a OŽ5 u východního schodiště (OBJ 02). Od žlabů se provedou nová kanalizační potrubí PVC (KG) DN/OD 110 mm o celkové délce 11,20 m, napojená do navržené plastové drenážní šachty d300 mm (RŠ 2). Za šachtou se provede navržené zasakování západním směrem podél paty svahu z flexibilního drenážního potrubí PVC DXZ 100 mm o délce 5 m. Na konci potrubí se osadí kolmá odbočka a svislé potrubí odvětrání, ukončené nad terénem větrací hlavicí. Drenážní potrubí budou kladena do rýh o šířce 0,70 m. Na dno rýhy se uloží geotextílie (např. TEX 200), na obou bočních stranách s dostatečným přesahem pro obalení celé drenážní vrstvy. Na geotextílii se provede štěrkové lože 9

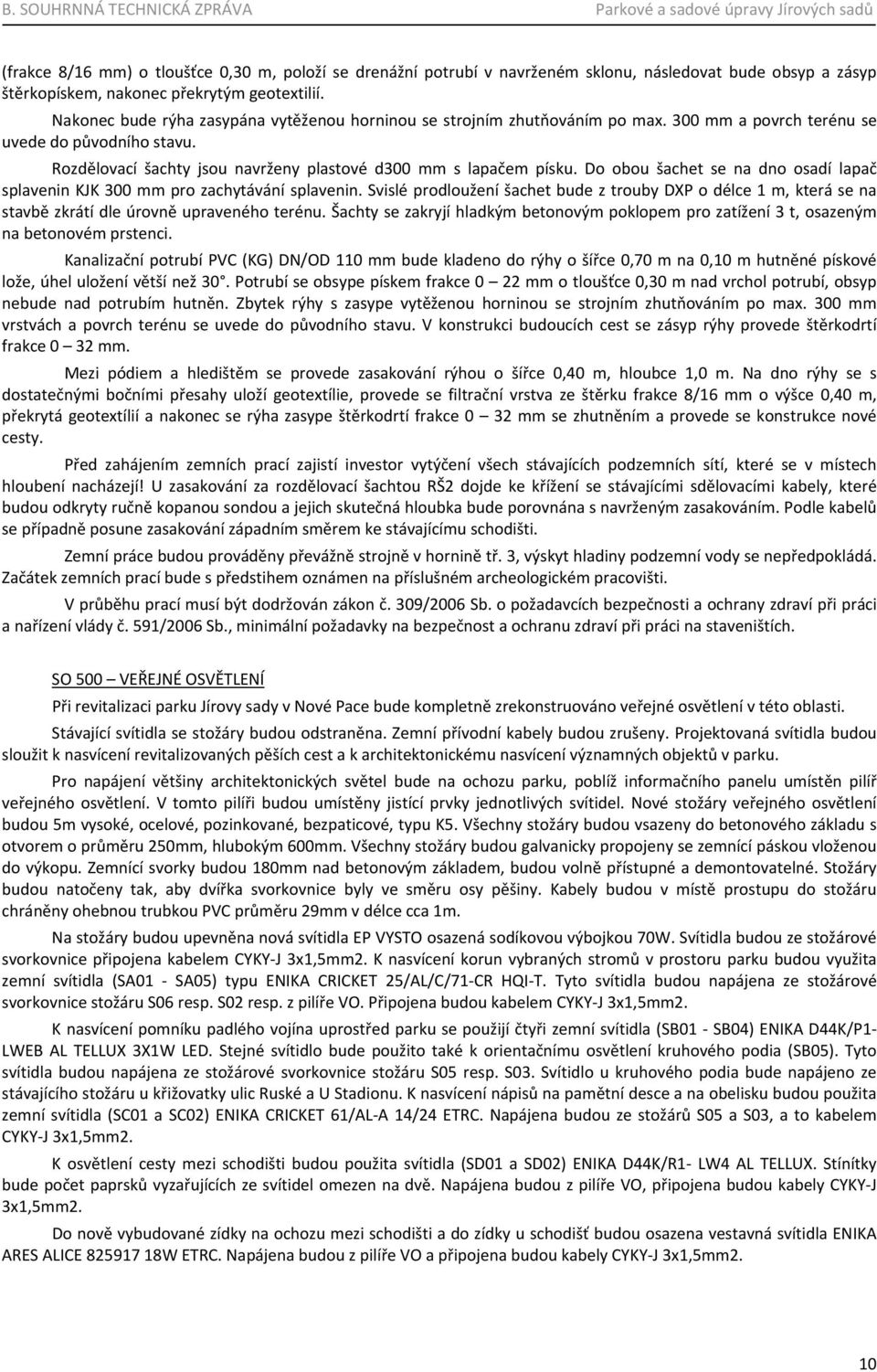

11 (frakce 8/16 mm) o tloušťce 0,30 m, položí se drenážní potrubí v navrženém sklonu, následovat bude obsyp a zásyp štěrkopískem, nakonec překrytým geotextilií. Nakonec bude rýha zasypána vytěženou horninou se strojním zhutňováním po max. 300 mm a povrch terénu se uvede do původního stavu. Rozdělovací šachty jsou navrženy plastové d300 mm s lapačem písku. Do obou šachet se na dno osadí lapač splavenin KJK 300 mm pro zachytávání splavenin. Svislé prodloužení šachet bude z trouby DXP o délce 1 m, která se na stavbě zkrátí dle úrovně upraveného terénu. Šachty se zakryjí hladkým betonovým poklopem pro zatížení 3 t, osazeným na betonovém prstenci. Kanalizační potrubí PVC (KG) DN/OD 110 mm bude kladeno do rýhy o šířce 0,70 m na 0,10 m hutněné pískové lože, úhel uložení větší než 30. Potrubí se obsype pískem frakce 0 22 mm o tloušťce 0,30 m nad vrchol potrubí, obsyp nebude nad potrubím hutněn. Zbytek rýhy s zasype vytěženou horninou se strojním zhutňováním po max. 300 mm vrstvách a povrch terénu se uvede do původního stavu. V konstrukci budoucích cest se zásyp rýhy provede štěrkodrtí frakce 0 32 mm. Mezi pódiem a hledištěm se provede zasakování rýhou o šířce 0,40 m, hloubce 1,0 m. Na dno rýhy se s dostatečnými bočními přesahy uloží geotextílie, provede se filtrační vrstva ze štěrku frakce 8/16 mm o výšce 0,40 m, překrytá geotextílií a nakonec se rýha zasype štěrkodrtí frakce 0 32 mm se zhutněním a provede se konstrukce nové cesty. Před zahájením zemních prací zajistí investor vytýčení všech stávajících podzemních sítí, které se v místech hloubení nacházejí! U zasakování za rozdělovací šachtou RŠ2 dojde ke křížení se stávajícími sdělovacími kabely, které budou odkryty ručně kopanou sondou a jejich skutečná hloubka bude porovnána s navrženým zasakováním. Podle kabelů se případně posune zasakování západním směrem ke stávajícímu schodišti. Zemní práce budou prováděny převážně strojně v hornině tř. 3, výskyt hladiny podzemní vody se nepředpokládá. Začátek zemních prací bude s předstihem oznámen na příslušném archeologickém pracovišti. V průběhu prací musí být dodržován zákon č. 309/2006 Sb. o požadavcích bezpečnosti a ochrany zdraví při práci a nařízení vlády č. 591/2006 Sb., minimální požadavky na bezpečnost a ochranu zdraví při práci na staveništích. SO 500 VEŘEJNÉ OSVĚTLENÍ Při revitalizaci parku Jírovy sady v Nové Pace bude kompletně zrekonstruováno veřejné osvětlení v této oblasti. Stávající svítidla se stožáry budou odstraněna. Zemní přívodní kabely budou zrušeny. Projektovaná svítidla budou sloužit k nasvícení revitalizovaných pěších cest a k architektonickému nasvícení významných objektů v parku. Pro napájení většiny architektonických světel bude na ochozu parku, poblíž informačního panelu umístěn pilíř veřejného osvětlení. V tomto pilíři budou umístěny jistící prvky jednotlivých svítidel. Nové stožáry veřejného osvětlení budou 5m vysoké, ocelové, pozinkované, bezpaticové, typu K5. Všechny stožáry budou vsazeny do betonového základu s otvorem o průměru 250mm, hlubokým 600mm. Všechny stožáry budou galvanicky propojeny se zemnící páskou vloženou do výkopu. Zemnící svorky budou 180mm nad betonovým základem, budou volně přístupné a demontovatelné. Stožáry budou natočeny tak, aby dvířka svorkovnice byly ve směru osy pěšiny. Kabely budou v místě prostupu do stožáru chráněny ohebnou trubkou PVC průměru 29mm v délce cca 1m. Na stožáry budou upevněna nová svítidla EP VYSTO osazená sodíkovou výbojkou 70W. Svítidla budou ze stožárové svorkovnice připojena kabelem CYKY J 3x1,5mm2. K nasvícení korun vybraných stromů v prostoru parku budou využita zemní svítidla (SA01 SA05) typu ENIKA CRICKET 25/AL/C/71 CR HQI T. Tyto svítidla budou napájena ze stožárové svorkovnice stožáru S06 resp. S02 resp. z pilíře VO. Připojena budou kabelem CYKY J 3x1,5mm2. K nasvícení pomníku padlého vojína uprostřed parku se použijí čtyři zemní svítidla (SB01 SB04) ENIKA D44K/P1 LWEB AL TELLUX 3X1W LED. Stejné svítidlo bude použito také k orientačnímu osvětlení kruhového podia (SB05). Tyto svítidla budou napájena ze stožárové svorkovnice stožáru S05 resp. S03. Svítidlo u kruhového podia bude napájeno ze stávajícího stožáru u křižovatky ulic Ruské a U Stadionu. K nasvícení nápisů na pamětní desce a na obelisku budou použita zemní svítidla (SC01 a SC02) ENIKA CRICKET 61/AL A 14/24 ETRC. Napájena budou ze stožárů S05 a S03, a to kabelem CYKY J 3x1,5mm2. K osvětlení cesty mezi schodišti budou použita svítidla (SD01 a SD02) ENIKA D44K/R1 LW4 AL TELLUX. Stínítky bude počet paprsků vyzařujících ze svítidel omezen na dvě. Napájena budou z pilíře VO, připojena budou kabely CYKY J 3x1,5mm2. Do nově vybudované zídky na ochozu mezi schodišti a do zídky u schodišť budou osazena vestavná svítidla ENIKA ARES ALICE W ETRC. Napájena budou z pilíře VO a připojena budou kabely CYKY J 3x1,5mm2. 10

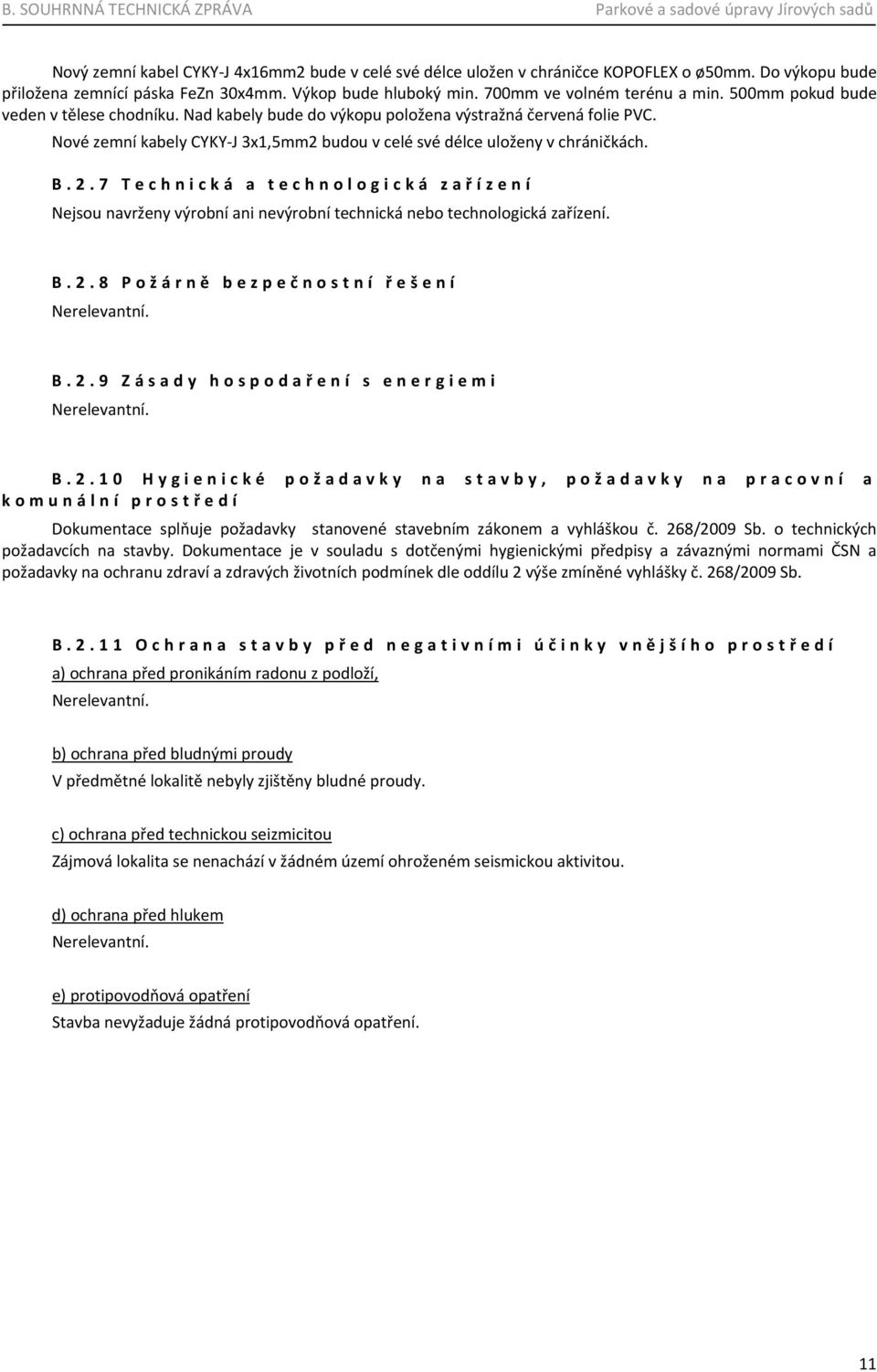

12 Nový zemní kabel CYKY J 4x16mm2 bude v celé své délce uložen v chráničce KOPOFLEX o ø50mm. Do výkopu bude přiložena zemnící páska FeZn 30x4mm. Výkop bude hluboký min. 700mm ve volném terénu a min. 500mm pokud bude veden v tělese chodníku. Nad kabely bude do výkopu položena výstražná červená folie PVC. Nové zemní kabely CYKY J 3x1,5mm2 budou v celé své délce uloženy v chráničkách. B.2.7 Technická a technologická zař ízení Nejsou navrženy výrobní ani nevýrobní technická nebo technologická zařízení. B.2.8 Požárně bezpeč nostní řešení Nerelevantní. B.2.9 Zásady hospodař ení s energiemi Nerelevantní. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostř edí Dokumentace splňuje požadavky stanovené stavebním zákonem a vyhláškou č. 268/2009 Sb. o technických požadavcích na stavby. Dokumentace je v souladu s dotčenými hygienickými předpisy a závaznými normami ČSN a požadavky na ochranu zdraví a zdravých životních podmínek dle oddílu 2 výše zmíněné vyhlášky č. 268/2009 Sb. B.2.11 Ochrana stavby p ř ed negativními ú č inky vně jšího prostř edí a) ochrana před pronikáním radonu z podloží, Nerelevantní. b) ochrana před bludnými proudy V předmětné lokalitě nebyly zjištěny bludné proudy. c) ochrana před technickou seizmicitou Zájmová lokalita se nenachází v žádném území ohroženém seismickou aktivitou. d) ochrana před hlukem Nerelevantní. e) protipovodňová opatření Stavba nevyžaduje žádná protipovodňová opatření. 11

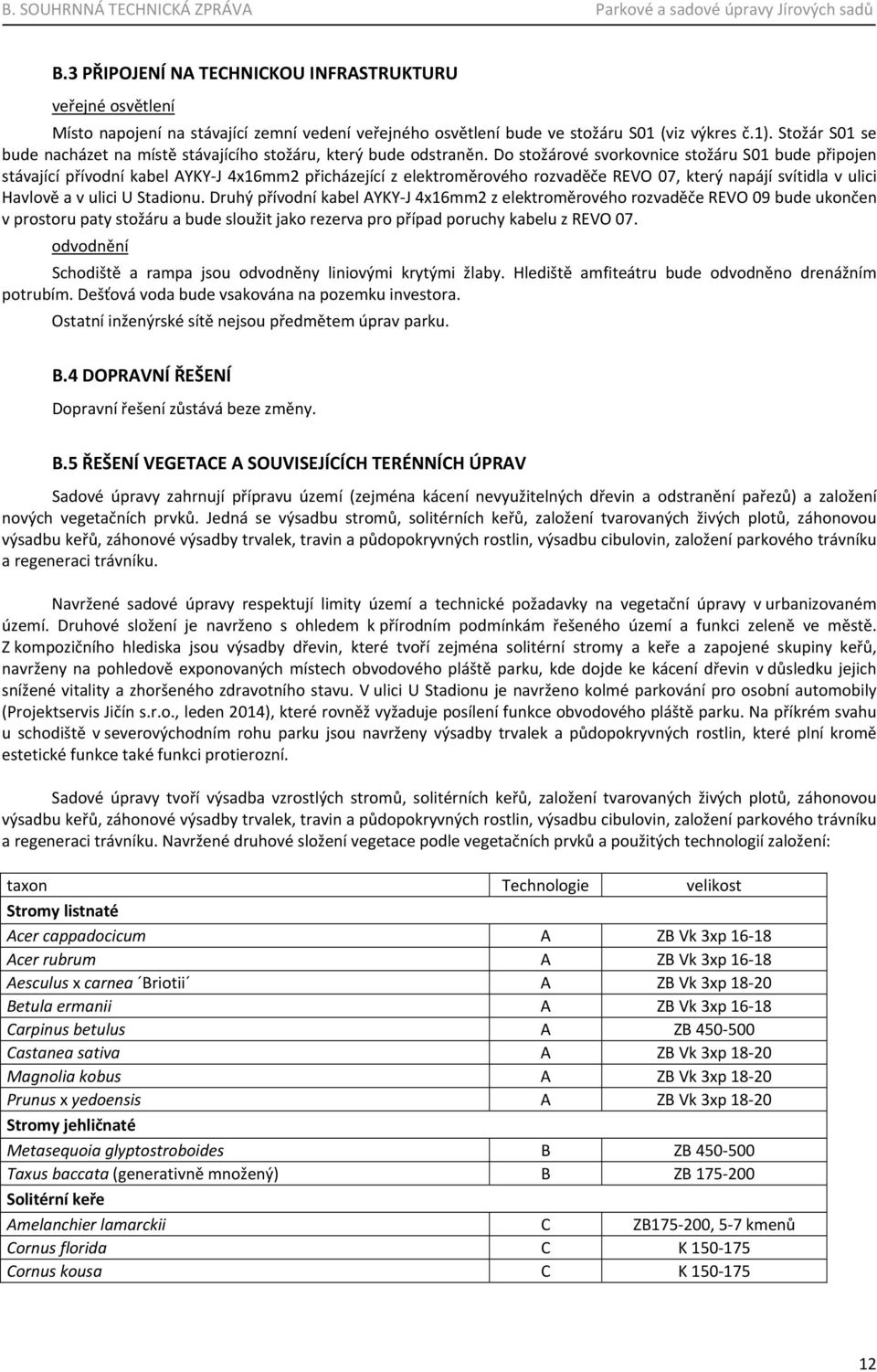

13 B.3 PŘIPOJENÍ NA TECHNICKOU INFRASTRUKTURU veřejné osvětlení Místo napojení na stávající zemní vedení veřejného osvětlení bude ve stožáru S01 (viz výkres č.1). Stožár S01 se bude nacházet na místě stávajícího stožáru, který bude odstraněn. Do stožárové svorkovnice stožáru S01 bude připojen stávající přívodní kabel AYKY J 4x16mm2 přicházející z elektroměrového rozvaděče REVO 07, který napájí svítidla v ulici Havlově a v ulici U Stadionu. Druhý přívodní kabel AYKY J 4x16mm2 z elektroměrového rozvaděče REVO 09 bude ukončen v prostoru paty stožáru a bude sloužit jako rezerva pro případ poruchy kabelu z REVO 07. odvodnění Schodiště a rampa jsou odvodněny liniovými krytými žlaby. Hlediště amfiteátru bude odvodněno drenážním potrubím. Dešťová voda bude vsakována na pozemku investora. Ostatní inženýrské sítě nejsou předmětem úprav parku. B.4 DOPRAVNÍ ŘEŠENÍ Dopravní řešení zůstává beze změny. B.5 ŘEŠENÍ VEGETACE A SOUVISEJÍCÍCH TERÉNNÍCH ÚPRAV Sadové úpravy zahrnují přípravu území (zejména kácení nevyužitelných dřevin a odstranění pařezů) a založení nových vegetačních prvků. Jedná se výsadbu stromů, solitérních keřů, založení tvarovaných živých plotů, záhonovou výsadbu keřů, záhonové výsadby trvalek, travin a půdopokryvných rostlin, výsadbu cibulovin, založení parkového trávníku a regeneraci trávníku. Navržené sadové úpravy respektují limity území a technické požadavky na vegetační úpravy v urbanizovaném území. Druhové složení je navrženo s ohledem k přírodním podmínkám řešeného území a funkci zeleně ve městě. Z kompozičního hlediska jsou výsadby dřevin, které tvoří zejména solitérní stromy a keře a zapojené skupiny keřů, navrženy na pohledově exponovaných místech obvodového pláště parku, kde dojde ke kácení dřevin v důsledku jejich snížené vitality a zhoršeného zdravotního stavu. V ulici U Stadionu je navrženo kolmé parkování pro osobní automobily (Projektservis Jičín s.r.o., leden 2014), které rovněž vyžaduje posílení funkce obvodového pláště parku. Na příkrém svahu u schodiště v severovýchodním rohu parku jsou navrženy výsadby trvalek a půdopokryvných rostlin, které plní kromě estetické funkce také funkci protierozní. Sadové úpravy tvoří výsadba vzrostlých stromů, solitérních keřů, založení tvarovaných živých plotů, záhonovou výsadbu keřů, záhonové výsadby trvalek, travin a půdopokryvných rostlin, výsadbu cibulovin, založení parkového trávníku a regeneraci trávníku. Navržené druhové složení vegetace podle vegetačních prvků a použitých technologií založení: taxon Technologie velikost Stromy listnaté Acer cappadocicum A ZB Vk 3xp Acer rubrum A ZB Vk 3xp Aesculus x carnea Briotii A ZB Vk 3xp Betula ermanii A ZB Vk 3xp Carpinus betulus A ZB Castanea sativa A ZB Vk 3xp Magnolia kobus A ZB Vk 3xp Prunus x yedoensis A ZB Vk 3xp Stromy jehličnaté Metasequoia glyptostroboides B ZB Taxus baccata (generativně množený) B ZB Solitérní keře Amelanchier lamarckii C ZB , 5 7 kmenů Cornus florida C K Cornus kousa C K

14 Cornus mas C ZB , 5 7 kmenů Cornus mas C K Hamamelis x intermedia Jelena C K Keře pro skupinovou výsadbu a živé ploty Carpinus betulus D K Keře pro skupinovou výsadbu a živé ploty Ligustrum vulgare Atrovirens E 30 40, k 1l Potentilla fruticosa Abbotswood E 30 40, k 1l Ribes alpinum Schmidt E 30 40, k 1l Syringa meyerii Palibin E K Rostliny pro přírodě blízké záhonové výsadby Aquilegia vulgaris F k 1l Festuca mairei F k 1l Genista sp. F k 1l Geranium x cantabrigiense Karmina F k 1l Hemerocallis citrina F k 1l Lavandula angustifolia F k 1l Lysimachia punctata F k 1l Nepeta x faassenii F k 1l Rubeckia fulgida Goldsturm F k 1l Vinca minor F k 9 Cibuloviny pro přírodě blízké záhonové výsadby a rabatové záhony Allium aflatuense Purple Sensation G Scilla sibirica G Chionodoxa luciliae G Půdopokryvné rostliny pro záhonovou výsadbu Hedera helix H 30 40, k9 Výchozím stavem pro realizaci vegetačních úprav je urovnaná a ohumusovaná pláň po odstranění nevhodných dřevin, stařiny a bez stavebních zbytků. Zhotovitel je povinen nechat před založením vegetačních úprav vytýčit sítě technické infrastruktury. Technické řešení vegetačních úprav: výsadbová velikost listnatých stromů se zemním balem je 16 18, (obvod kmene v cm), kotvení je nadzemní třemi frézovanými kůly s příčkami a jutovým úvazkem výsadbová velikost solitérních keřů se zemním balem je ZB cm, označení dřeviny jedním kůlem záhony keřů a půdopokryvných rostlin budou po odplevelení zamulčovány drcenou kůrou o mocnosti vrstvy 80 mm po slehnutí záhony trvalek, travin a půdopokryvných rostlin budou po odplevelení zamulčovány jemnou drcenou kůrou bez přítomnosti lýka a bělu o mocnosti vrstvy 50 mm po slehnutí hnojení rostlin do zásoby bude provedeno hnojivem s postupným uvolňováním živin vegetační úpravy budou mít pro optimální kvalitu zajištěnou dokončovací a rozvojovou péči (zálivku, sečení trávníku, opravu úvazků stromů a obalu kmenů apod.) minimálně po dobu jedné celé vegetační doby následující po založení vegetační plochy budou odpleveleny totálním herbicidem před založením vegetačních prvků. Odplevelení bude po celoplošné aplikaci a následném rozrušení půdy s vhodně dlouhým časovým odstupem opakováno Změny v projektu (např. druhové záměny nebo prostorové změny) budou vždy odsouhlaseny s projektantem sadových úprav. 13

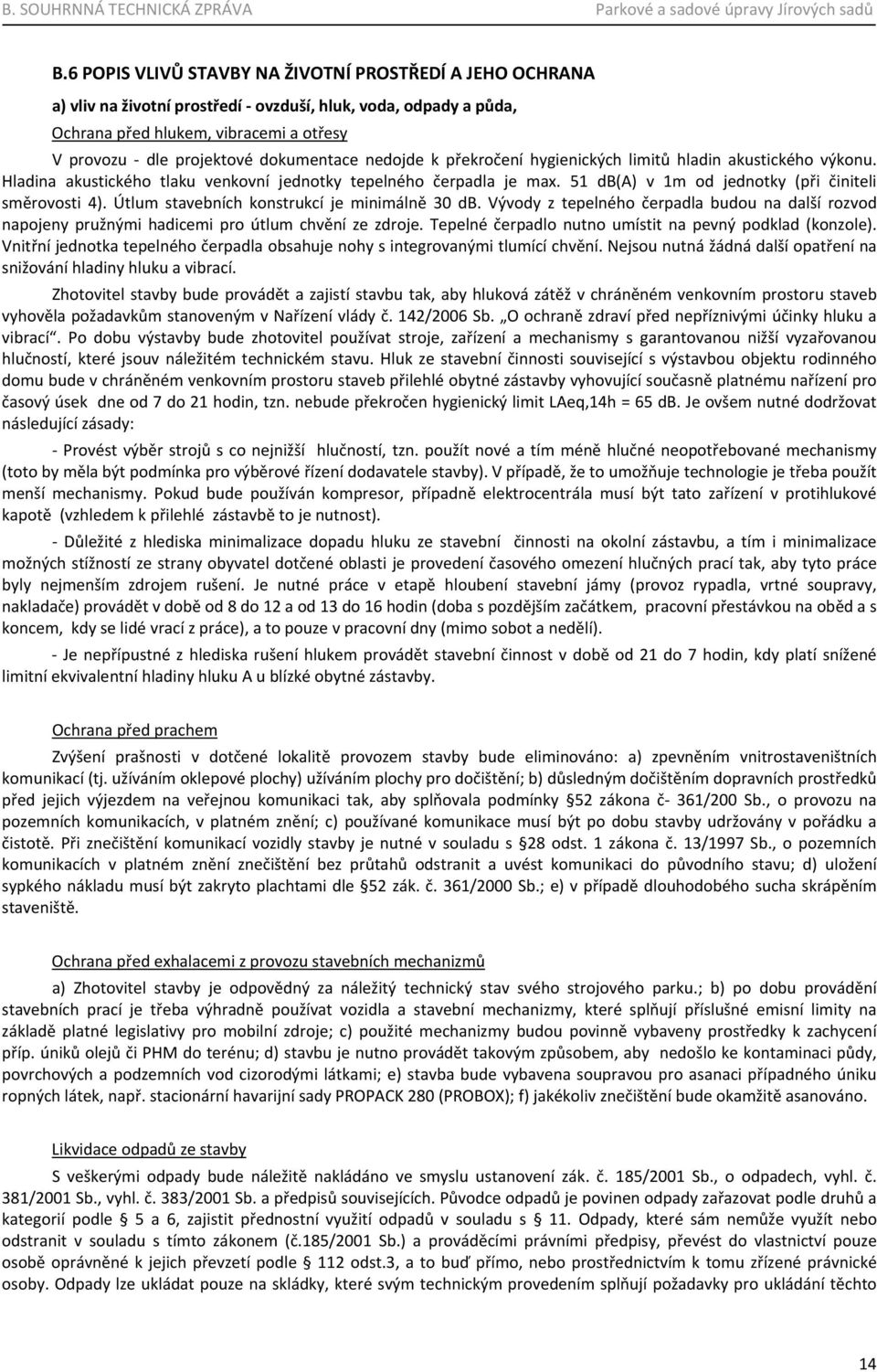

15 B.6 POPIS VLIVŮ STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A JEHO OCHRANA a) vliv na životní prostředí ovzduší, hluk, voda, odpady a půda, Ochrana před hlukem, vibracemi a otřesy V provozu dle projektové dokumentace nedojde k překročení hygienických limitů hladin akustického výkonu. Hladina akustického tlaku venkovní jednotky tepelného čerpadla je max. 51 db(a) v 1m od jednotky (při činiteli směrovosti 4). Útlum stavebních konstrukcí je minimálně 30 db. Vývody z tepelného čerpadla budou na další rozvod napojeny pružnými hadicemi pro útlum chvění ze zdroje. Tepelné čerpadlo nutno umístit na pevný podklad (konzole). Vnitřní jednotka tepelného čerpadla obsahuje nohy s integrovanými tlumící chvění. Nejsou nutná žádná další opatření na snižování hladiny hluku a vibrací. Zhotovitel stavby bude provádět a zajistí stavbu tak, aby hluková zátěž v chráněném venkovním prostoru staveb vyhověla požadavkům stanoveným v Nařízení vlády č. 142/2006 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibrací. Po dobu výstavby bude zhotovitel používat stroje, zařízení a mechanismy s garantovanou nižší vyzařovanou hlučností, které jsouv náležitém technickém stavu. Hluk ze stavební činnosti související s výstavbou objektu rodinného domu bude v chráněném venkovním prostoru staveb přilehlé obytné zástavby vyhovující současně platnému nařízení pro časový úsek dne od 7 do 21 hodin, tzn. nebude překročen hygienický limit LAeq,14h = 65 db. Je ovšem nutné dodržovat následující zásady: Provést výběr strojů s co nejnižší hlučností, tzn. použít nové a tím méně hlučné neopotřebované mechanismy (toto by měla být podmínka pro výběrové řízení dodavatele stavby). V případě, že to umožňuje technologie je třeba použít menší mechanismy. Pokud bude používán kompresor, případně elektrocentrála musí být tato zařízení v protihlukové kapotě (vzhledem k přilehlé zástavbě to je nutnost). Důležité z hlediska minimalizace dopadu hluku ze stavební činnosti na okolní zástavbu, a tím i minimalizace možných stížností ze strany obyvatel dotčené oblasti je provedení časového omezení hlučných prací tak, aby tyto práce byly nejmenším zdrojem rušení. Je nutné práce v etapě hloubení stavební jámy (provoz rypadla, vrtné soupravy, nakladače) provádět v době od 8 do 12 a od 13 do 16 hodin (doba s pozdějším začátkem, pracovní přestávkou na oběd a s koncem, kdy se lidé vrací z práce), a to pouze v pracovní dny (mimo sobot a nedělí). Je nepřípustné z hlediska rušení hlukem provádět stavební činnost v době od 21 do 7 hodin, kdy platí snížené limitní ekvivalentní hladiny hluku A u blízké obytné zástavby. Ochrana před prachem Zvýšení prašnosti v dotčené lokalitě provozem stavby bude eliminováno: a) zpevněním vnitrostaveništních komunikací (tj. užíváním oklepové plochy) užíváním plochy pro dočištění; b) důsledným dočištěním dopravních prostředků před jejich výjezdem na veřejnou komunikaci tak, aby splňovala podmínky 52 zákona č 361/200 Sb., o provozu na pozemních komunikacích, v platném znění; c) používané komunikace musí být po dobu stavby udržovány v pořádku a čistotě. Při znečištění komunikací vozidly stavby je nutné v souladu s 28 odst. 1 zákona č. 13/1997 Sb., o pozemních komunikacích v platném znění znečištění bez průtahů odstranit a uvést komunikaci do původního stavu; d) uložení sypkého nákladu musí být zakryto plachtami dle 52 zák. č. 361/2000 Sb.; e) v případě dlouhodobého sucha skrápěním staveniště. Ochrana před exhalacemi z provozu stavebních mechanizmů a) Zhotovitel stavby je odpovědný za náležitý technický stav svého strojového parku.; b) po dobu provádění stavebních prací je třeba výhradně používat vozidla a stavební mechanizmy, které splňují příslušné emisní limity na základě platné legislativy pro mobilní zdroje; c) použité mechanizmy budou povinně vybaveny prostředky k zachycení příp. úniků olejů či PHM do terénu; d) stavbu je nutno provádět takovým způsobem, aby nedošlo ke kontaminaci půdy, povrchových a podzemních vod cizorodými látkami; e) stavba bude vybavena soupravou pro asanaci případného úniku ropných látek, např. stacionární havarijní sady PROPACK 280 (PROBOX); f) jakékoliv znečištění bude okamžitě asanováno. Likvidace odpadů ze stavby S veškerými odpady bude náležitě nakládáno ve smyslu ustanovení zák. č. 185/2001 Sb., o odpadech, vyhl. č. 381/2001 Sb., vyhl. č. 383/2001 Sb. a předpisů souvisejících. Původce odpadů je povinen odpady zařazovat podle druhů a kategorií podle 5 a 6, zajistit přednostní využití odpadů v souladu s 11. Odpady, které sám nemůže využít nebo odstranit v souladu s tímto zákonem (č.185/2001 Sb.) a prováděcími právními předpisy, převést do vlastnictví pouze osobě oprávněné k jejich převzetí podle 112 odst.3, a to buď přímo, nebo prostřednictvím k tomu zřízené právnické osoby. Odpady lze ukládat pouze na skládky, které svým technickým provedením splňují požadavky pro ukládání těchto 14

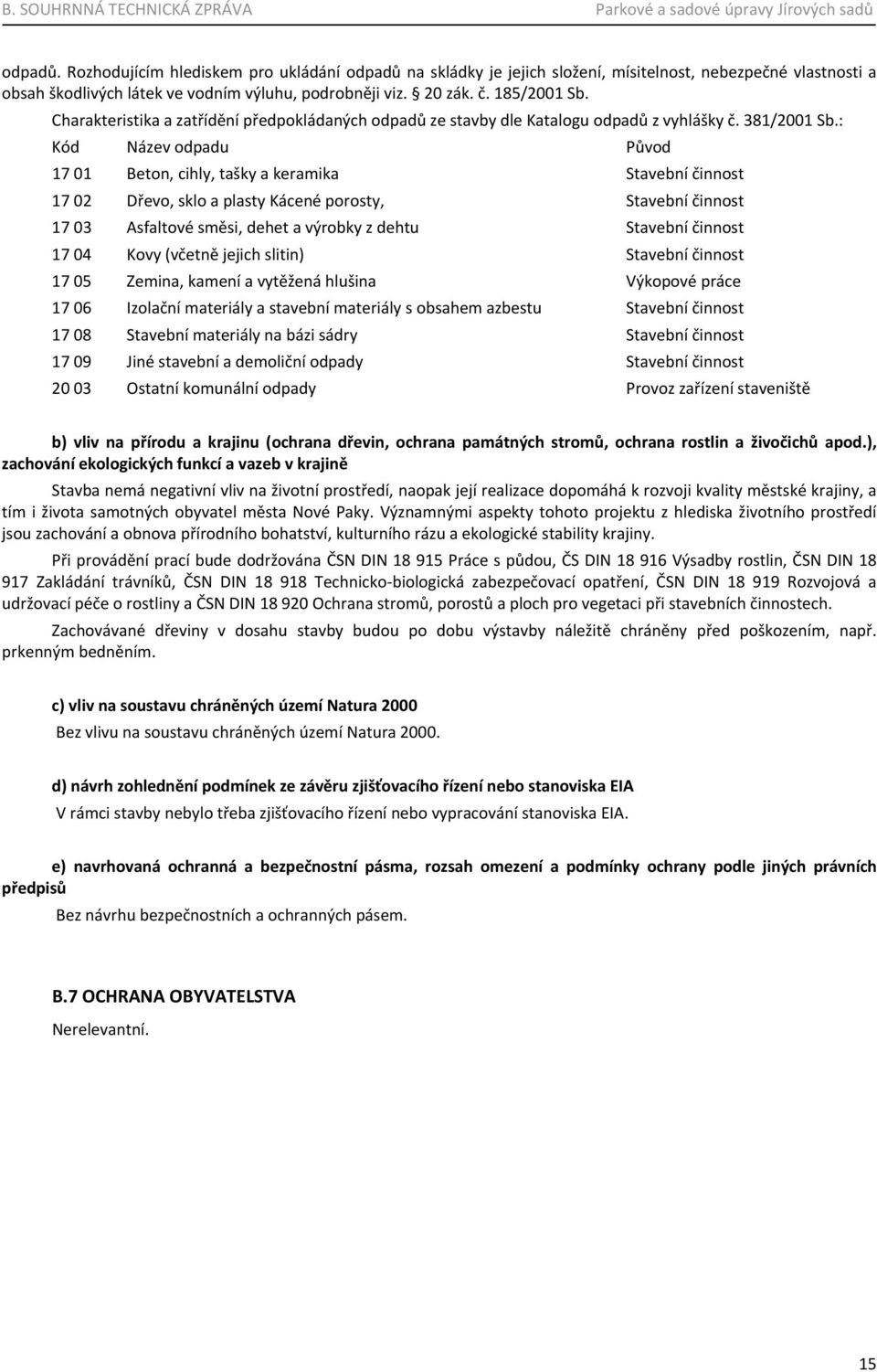

16 odpadů. Rozhodujícím hlediskem pro ukládání odpadů na skládky je jejich složení, mísitelnost, nebezpečné vlastnosti a obsah škodlivých látek ve vodním výluhu, podrobněji viz. 20 zák. č. 185/2001 Sb. Charakteristika a zatřídění předpokládaných odpadů ze stavby dle Katalogu odpadů z vyhlášky č. 381/2001 Sb.: Kód Název odpadu Původ Beton, cihly, tašky a keramika Stavební činnost Dřevo, sklo a plasty Kácené porosty, Stavební činnost Asfaltové směsi, dehet a výrobky z dehtu Stavební činnost Kovy (včetně jejich slitin) Stavební činnost Zemina, kamení a vytěžená hlušina Výkopové práce Izolační materiály a stavební materiály s obsahem azbestu Stavební činnost Stavební materiály na bázi sádry Stavební činnost Jiné stavební a demoliční odpady Stavební činnost Ostatní komunální odpady Provoz zařízení staveniště b) vliv na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Stavba nemá negativní vliv na životní prostředí, naopak její realizace dopomáhá k rozvoji kvality městské krajiny, a tím i života samotných obyvatel města Nové Paky. Významnými aspekty tohoto projektu z hlediska životního prostředí jsou zachování a obnova přírodního bohatství, kulturního rázu a ekologické stability krajiny. Při provádění prací bude dodržována ČSN DIN Práce s půdou, ČS DIN Výsadby rostlin, ČSN DIN Zakládání trávníků, ČSN DIN Technicko biologická zabezpečovací opatření, ČSN DIN Rozvojová a udržovací péče o rostliny a ČSN DIN Ochrana stromů, porostů a ploch pro vegetaci při stavebních činnostech. Zachovávané dřeviny v dosahu stavby budou po dobu výstavby náležitě chráněny před poškozením, např. prkenným bedněním. c) vliv na soustavu chráněných území Natura 2000 Bez vlivu na soustavu chráněných území Natura d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA V rámci stavby nebylo třeba zjišťovacího řízení nebo vypracování stanoviska EIA. e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Bez návrhu bezpečnostních a ochranných pásem. B.7 OCHRANA OBYVATELSTVA Nerelevantní. 15

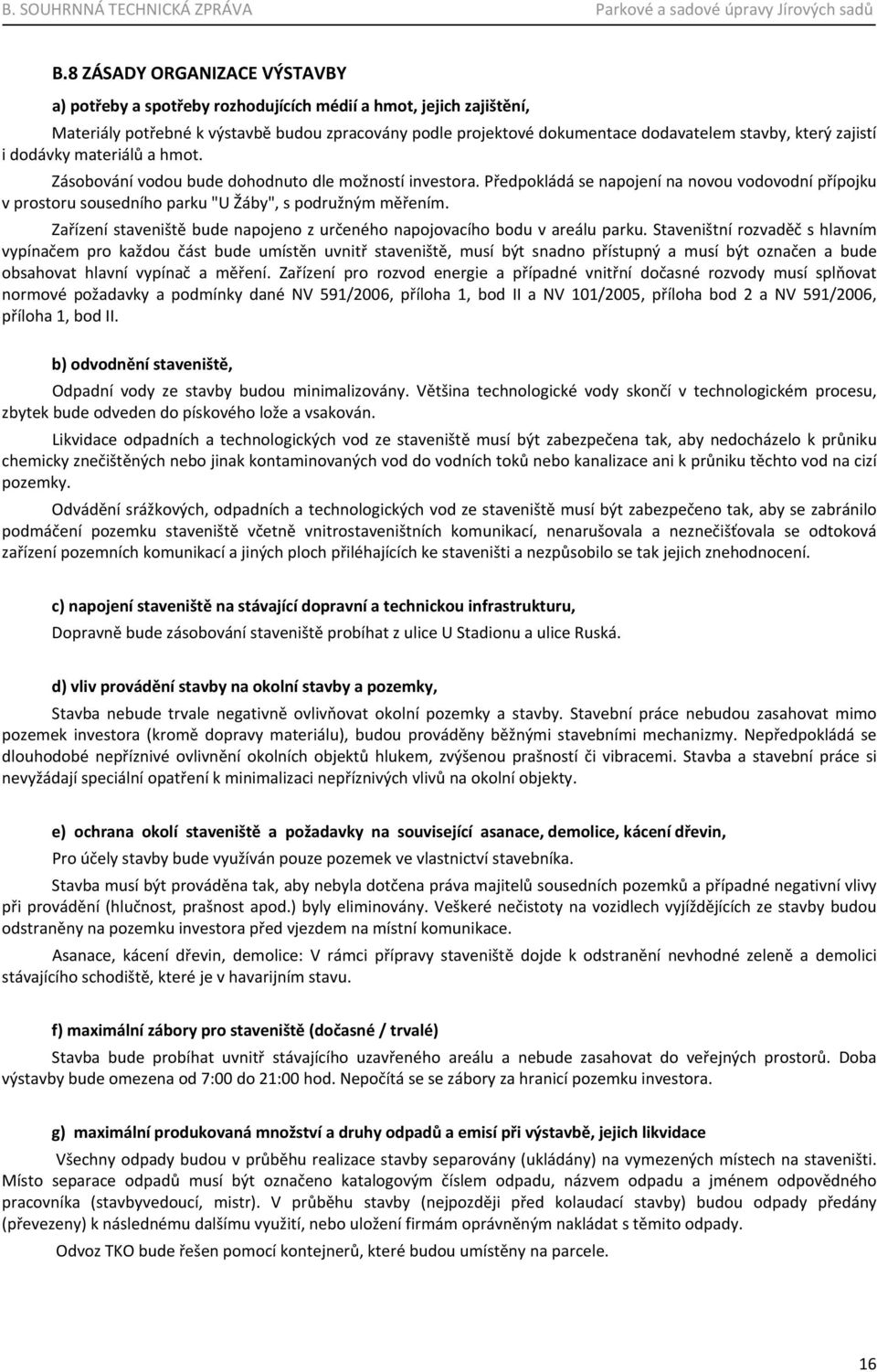

17 B.8 ZÁSADY ORGANIZACE VÝSTAVBY a) potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění, Materiály potřebné k výstavbě budou zpracovány podle projektové dokumentace dodavatelem stavby, který zajistí i dodávky materiálů a hmot. Zásobování vodou bude dohodnuto dle možností investora. Předpokládá se napojení na novou vodovodní přípojku v prostoru sousedního parku "U Žáby", s podružným měřením. Zařízení staveniště bude napojeno z určeného napojovacího bodu v areálu parku. Staveništní rozvaděč s hlavním vypínačem pro každou část bude umístěn uvnitř staveniště, musí být snadno přístupný a musí být označen a bude obsahovat hlavní vypínač a měření. Zařízení pro rozvod energie a případné vnitřní dočasné rozvody musí splňovat normové požadavky a podmínky dané NV 591/2006, příloha 1, bod II a NV 101/2005, příloha bod 2 a NV 591/2006, příloha 1, bod II. b) odvodnění staveniště, Odpadní vody ze stavby budou minimalizovány. Většina technologické vody skončí v technologickém procesu, zbytek bude odveden do pískového lože a vsakován. Likvidace odpadních a technologických vod ze staveniště musí být zabezpečena tak, aby nedocházelo k průniku chemicky znečištěných nebo jinak kontaminovaných vod do vodních toků nebo kanalizace ani k průniku těchto vod na cizí pozemky. Odvádění srážkových, odpadních a technologických vod ze staveniště musí být zabezpečeno tak, aby se zabránilo podmáčení pozemku staveniště včetně vnitrostaveništních komunikací, nenarušovala a neznečišťovala se odtoková zařízení pozemních komunikací a jiných ploch přiléhajících ke staveništi a nezpůsobilo se tak jejich znehodnocení. c) napojení staveniště na stávající dopravní a technickou infrastrukturu, Dopravně bude zásobování staveniště probíhat z ulice U Stadionu a ulice Ruská. d) vliv provádění stavby na okolní stavby a pozemky, Stavba nebude trvale negativně ovlivňovat okolní pozemky a stavby. Stavební práce nebudou zasahovat mimo pozemek investora (kromě dopravy materiálu), budou prováděny běžnými stavebními mechanizmy. Nepředpokládá se dlouhodobé nepříznivé ovlivnění okolních objektů hlukem, zvýšenou prašností či vibracemi. Stavba a stavební práce si nevyžádají speciální opatření k minimalizaci nepříznivých vlivů na okolní objekty. e) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin, Pro účely stavby bude využíván pouze pozemek ve vlastnictví stavebníka. Stavba musí být prováděna tak, aby nebyla dotčena práva majitelů sousedních pozemků a případné negativní vlivy při provádění (hlučnost, prašnost apod.) byly eliminovány. Veškeré nečistoty na vozidlech vyjíždějících ze stavby budou odstraněny na pozemku investora před vjezdem na místní komunikace. Asanace, kácení dřevin, demolice: V rámci přípravy staveniště dojde k odstranění nevhodné zeleně a demolici stávajícího schodiště, které je v havarijním stavu. f) maximální zábory pro staveniště (dočasné / trvalé) Stavba bude probíhat uvnitř stávajícího uzavřeného areálu a nebude zasahovat do veřejných prostorů. Doba výstavby bude omezena od 7:00 do 21:00 hod. Nepočítá se se zábory za hranicí pozemku investora. g) maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace Všechny odpady budou v průběhu realizace stavby separovány (ukládány) na vymezených místech na staveništi. Místo separace odpadů musí být označeno katalogovým číslem odpadu, názvem odpadu a jménem odpovědného pracovníka (stavbyvedoucí, mistr). V průběhu stavby (nejpozději před kolaudací stavby) budou odpady předány (převezeny) k následnému dalšímu využití, nebo uložení firmám oprávněným nakládat s těmito odpady. Odvoz TKO bude řešen pomocí kontejnerů, které budou umístěny na parcele. 16

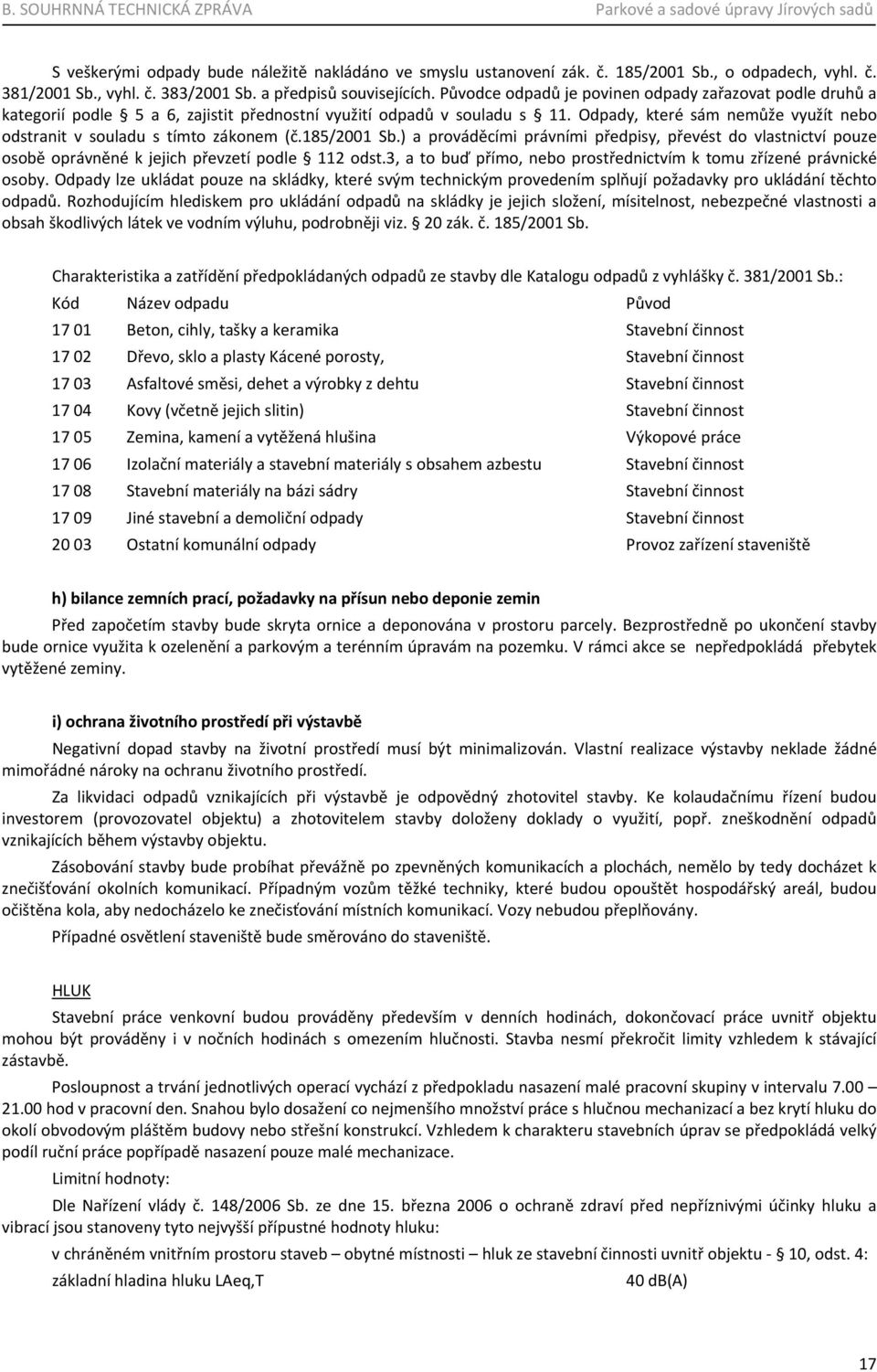

18 S veškerými odpady bude náležitě nakládáno ve smyslu ustanovení zák. č. 185/2001 Sb., o odpadech, vyhl. č. 381/2001 Sb., vyhl. č. 383/2001 Sb. a předpisů souvisejících. Původce odpadů je povinen odpady zařazovat podle druhů a kategorií podle 5 a 6, zajistit přednostní využití odpadů v souladu s 11. Odpady, které sám nemůže využít nebo odstranit v souladu s tímto zákonem (č.185/2001 Sb.) a prováděcími právními předpisy, převést do vlastnictví pouze osobě oprávněné k jejich převzetí podle 112 odst.3, a to buď přímo, nebo prostřednictvím k tomu zřízené právnické osoby. Odpady lze ukládat pouze na skládky, které svým technickým provedením splňují požadavky pro ukládání těchto odpadů. Rozhodujícím hlediskem pro ukládání odpadů na skládky je jejich složení, mísitelnost, nebezpečné vlastnosti a obsah škodlivých látek ve vodním výluhu, podrobněji viz. 20 zák. č. 185/2001 Sb. Charakteristika a zatřídění předpokládaných odpadů ze stavby dle Katalogu odpadů z vyhlášky č. 381/2001 Sb.: Kód Název odpadu Původ Beton, cihly, tašky a keramika Stavební činnost Dřevo, sklo a plasty Kácené porosty, Stavební činnost Asfaltové směsi, dehet a výrobky z dehtu Stavební činnost Kovy (včetně jejich slitin) Stavební činnost Zemina, kamení a vytěžená hlušina Výkopové práce Izolační materiály a stavební materiály s obsahem azbestu Stavební činnost Stavební materiály na bázi sádry Stavební činnost Jiné stavební a demoliční odpady Stavební činnost Ostatní komunální odpady Provoz zařízení staveniště h) bilance zemních prací, požadavky na přísun nebo deponie zemin Před započetím stavby bude skryta ornice a deponována v prostoru parcely. Bezprostředně po ukončení stavby bude ornice využita k ozelenění a parkovým a terénním úpravám na pozemku. V rámci akce se nepředpokládá přebytek vytěžené zeminy. i) ochrana životního prostředí při výstavbě Negativní dopad stavby na životní prostředí musí být minimalizován. Vlastní realizace výstavby neklade žádné mimořádné nároky na ochranu životního prostředí. Za likvidaci odpadů vznikajících při výstavbě je odpovědný zhotovitel stavby. Ke kolaudačnímu řízení budou investorem (provozovatel objektu) a zhotovitelem stavby doloženy doklady o využití, popř. zneškodnění odpadů vznikajících během výstavby objektu. Zásobování stavby bude probíhat převážně po zpevněných komunikacích a plochách, nemělo by tedy docházet k znečišťování okolních komunikací. Případným vozům těžké techniky, které budou opouštět hospodářský areál, budou očištěna kola, aby nedocházelo ke znečisťování místních komunikací. Vozy nebudou přeplňovány. Případné osvětlení staveniště bude směrováno do staveniště. HLUK Stavební práce venkovní budou prováděny především v denních hodinách, dokončovací práce uvnitř objektu mohou být prováděny i v nočních hodinách s omezením hlučnosti. Stavba nesmí překročit limity vzhledem k stávající zástavbě. Posloupnost a trvání jednotlivých operací vychází z předpokladu nasazení malé pracovní skupiny v intervalu hod v pracovní den. Snahou bylo dosažení co nejmenšího množství práce s hlučnou mechanizací a bez krytí hluku do okolí obvodovým pláštěm budovy nebo střešní konstrukcí. Vzhledem k charakteru stavebních úprav se předpokládá velký podíl ruční práce popřípadě nasazení pouze malé mechanizace. Limitní hodnoty: Dle Nařízení vlády č. 148/2006 Sb. ze dne 15. března 2006 o ochraně zdraví před nepříznivými účinky hluku a vibrací jsou stanoveny tyto nejvyšší přípustné hodnoty hluku: v chráněném vnitřním prostoru staveb obytné místnosti hluk ze stavební činnosti uvnitř objektu 10, odst. 4: základní hladina hluku LAeq,T 40 db(a) 17

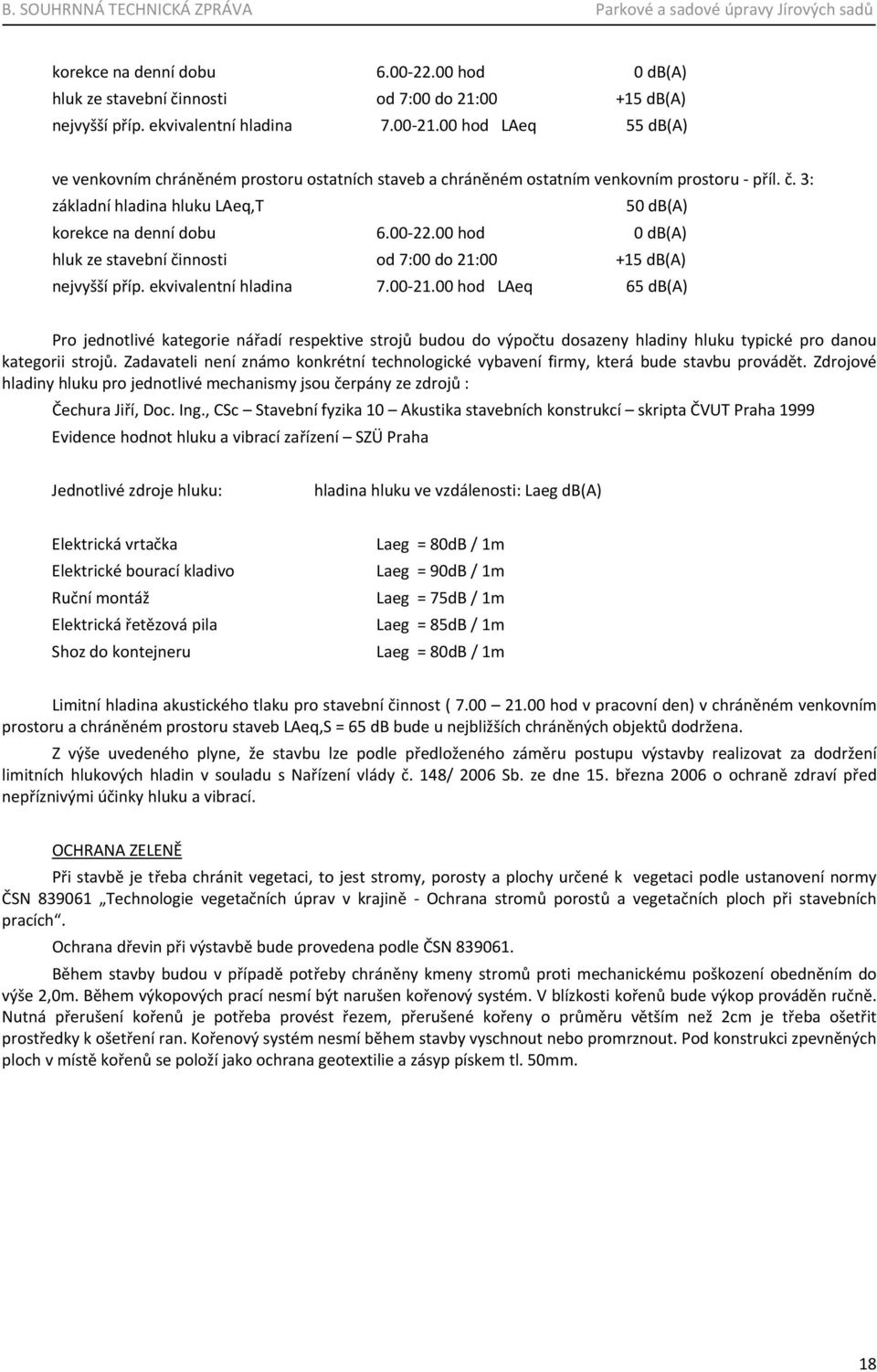

19 korekce na denní dobu hod 0 db(a) hluk ze stavební činnosti od 7:00 do 21: db(a) nejvyšší příp. ekvivalentní hladina hod LAeq 55 db(a) ve venkovním chráněném prostoru ostatních staveb a chráněném ostatním venkovním prostoru příl. č. 3: základní hladina hluku LAeq,T 50 db(a) korekce na denní dobu hod 0 db(a) hluk ze stavební činnosti od 7:00 do 21: db(a) nejvyšší příp. ekvivalentní hladina hod LAeq 65 db(a) Pro jednotlivé kategorie nářadí respektive strojů budou do výpočtu dosazeny hladiny hluku typické pro danou kategorii strojů. Zadavateli není známo konkrétní technologické vybavení firmy, která bude stavbu provádět. Zdrojové hladiny hluku pro jednotlivé mechanismy jsou čerpány ze zdrojů : Čechura Jiří, Doc. Ing., CSc Stavební fyzika 10 Akustika stavebních konstrukcí skripta ČVUT Praha 1999 Evidence hodnot hluku a vibrací zařízení SZÜ Praha Jednotlivé zdroje hluku: hladina hluku ve vzdálenosti: Laeg db(a) Elektrická vrtačka Elektrické bourací kladivo Ruční montáž Elektrická řetězová pila Shoz do kontejneru Laeg = 80dB / 1m Laeg = 90dB / 1m Laeg = 75dB / 1m Laeg = 85dB / 1m Laeg = 80dB / 1m Limitní hladina akustického tlaku pro stavební činnost ( hod v pracovní den) v chráněném venkovním prostoru a chráněném prostoru staveb LAeq,S = 65 db bude u nejbližších chráněných objektů dodržena. Z výše uvedeného plyne, že stavbu lze podle předloženého záměru postupu výstavby realizovat za dodržení limitních hlukových hladin v souladu s Nařízení vlády č. 148/ 2006 Sb. ze dne 15. března 2006 o ochraně zdraví před nepříznivými účinky hluku a vibrací. OCHRANA ZELENĚ Při stavbě je třeba chránit vegetaci, to jest stromy, porosty a plochy určené k vegetaci podle ustanovení normy ČSN Technologie vegetačních úprav v krajině Ochrana stromů porostů a vegetačních ploch při stavebních pracích. Ochrana dřevin při výstavbě bude provedena podle ČSN Během stavby budou v případě potřeby chráněny kmeny stromů proti mechanickému poškození obedněním do výše 2,0m. Během výkopových prací nesmí být narušen kořenový systém. V blízkosti kořenů bude výkop prováděn ručně. Nutná přerušení kořenů je potřeba provést řezem, přerušené kořeny o průměru větším než 2cm je třeba ošetřit prostředky k ošetření ran. Kořenový systém nesmí během stavby vyschnout nebo promrznout. Pod konstrukci zpevněných ploch v místě kořenů se položí jako ochrana geotextilie a zásyp pískem tl. 50mm. 18

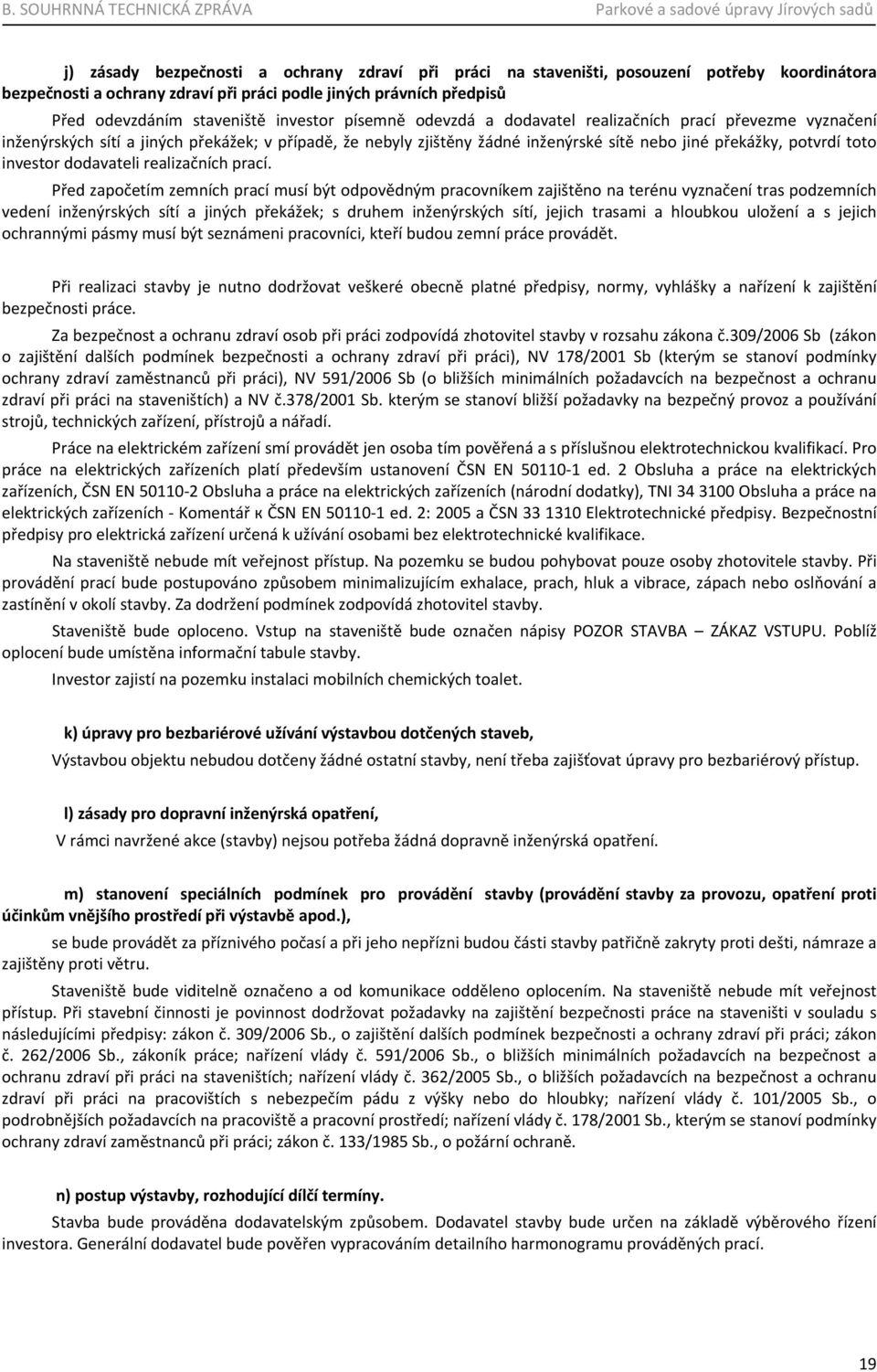

20 j) zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů Před odevzdáním staveniště investor písemně odevzdá a dodavatel realizačních prací převezme vyznačení inženýrských sítí a jiných překážek; v případě, že nebyly zjištěny žádné inženýrské sítě nebo jiné překážky, potvrdí toto investor dodavateli realizačních prací. Před započetím zemních prací musí být odpovědným pracovníkem zajištěno na terénu vyznačení tras podzemních vedení inženýrských sítí a jiných překážek; s druhem inženýrských sítí, jejich trasami a hloubkou uložení a s jejich ochrannými pásmy musí být seznámeni pracovníci, kteří budou zemní práce provádět. Při realizaci stavby je nutno dodržovat veškeré obecně platné předpisy, normy, vyhlášky a nařízení k zajištění bezpečnosti práce. Za bezpečnost a ochranu zdraví osob při práci zodpovídá zhotovitel stavby v rozsahu zákona č.309/2006 Sb (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci), NV 178/2001 Sb (kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci), NV 591/2006 Sb (o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích) a NV č.378/2001 Sb. kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí. Práce na elektrickém zařízení smí provádět jen osoba tím pověřená a s příslušnou elektrotechnickou kvalifikací. Pro práce na elektrických zařízeních platí především ustanovení ČSN EN ed. 2 Obsluha a práce na elektrických zařízeních, ČSN EN Obsluha a práce na elektrických zařízeních (národní dodatky), TNI Obsluha a práce na elektrických zařízeních Komentář к ČSN EN ed. 2: 2005 a ČSN Elektrotechnické předpisy. Bezpečnostní předpisy pro elektrická zařízení určená k užívání osobami bez elektrotechnické kvalifikace. Na staveniště nebude mít veřejnost přístup. Na pozemku se budou pohybovat pouze osoby zhotovitele stavby. Při provádění prací bude postupováno způsobem minimalizujícím exhalace, prach, hluk a vibrace, zápach nebo oslňování a zastínění v okolí stavby. Za dodržení podmínek zodpovídá zhotovitel stavby. Staveniště bude oploceno. Vstup na staveniště bude označen nápisy POZOR STAVBA ZÁKAZ VSTUPU. Poblíž oplocení bude umístěna informační tabule stavby. Investor zajistí na pozemku instalaci mobilních chemických toalet. k) úpravy pro bezbariérové užívání výstavbou dotčených staveb, Výstavbou objektu nebudou dotčeny žádné ostatní stavby, není třeba zajišťovat úpravy pro bezbariérový přístup. l) zásady pro dopravní inženýrská opatření, V rámci navržené akce (stavby) nejsou potřeba žádná dopravně inženýrská opatření. m) stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.), se bude provádět za příznivého počasí a při jeho nepřízni budou části stavby patřičně zakryty proti dešti, námraze a zajištěny proti větru. Staveniště bude viditelně označeno a od komunikace odděleno oplocením. Na staveniště nebude mít veřejnost přístup. Při stavební činnosti je povinnost dodržovat požadavky na zajištění bezpečnosti práce na staveništi v souladu s následujícími předpisy: zákon č. 309/2006 Sb., o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci; zákon č. 262/2006 Sb., zákoník práce; nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích; nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky; nařízení vlády č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovní prostředí; nařízení vlády č. 178/2001 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci; zákon č. 133/1985 Sb., o požární ochraně. n) postup výstavby, rozhodující dílčí termíny. Stavba bude prováděna dodavatelským způsobem. Dodavatel stavby bude určen na základě výběrového řízení investora. Generální dodavatel bude pověřen vypracováním detailního harmonogramu prováděných prací. 19
