1 teknaevo solenoidní dávkovací čerpadla inovace > technologie > budoucnost

2 Evoluce solenoidních dávkovacích čerpadel Důmyslná 5 modelů, pouze PVDF, všechny funkce v jednom čerpadle 5 modelů s výkonem od 0,4 do 54 l/h s výstupním tlakem 20 bar 1 Těleso Těleso je možné namontovat předem a hlavu čerpadlo je možné vybrat později až podle objemu přečerpávaného média. evo Minimalizace zásob čerpadel Minimalizace náhradních dílů skladem Průtok průtok 0,4 až 20 l/h 803 průtok 20 až 54 l/h 803 Kompatibilní hlava čerpadla z PVDF a keramické kulové ventily jako standard Materiál PVDF je vhodný téměř pro všechny chemické látky používané v průmyslu, při čištění odpadních vod a aplikacích s pitnou vodou. Díky použití keramických kulových ventilů jako standardu se zvyšuje spolehlivost čerpadla a chemická kompatibilita hlavy čerpadla. evo 2 Úplná chemická kompatibilita seko voda & průmysl > řada tekna evo solenoidní dávkovací čerpadla

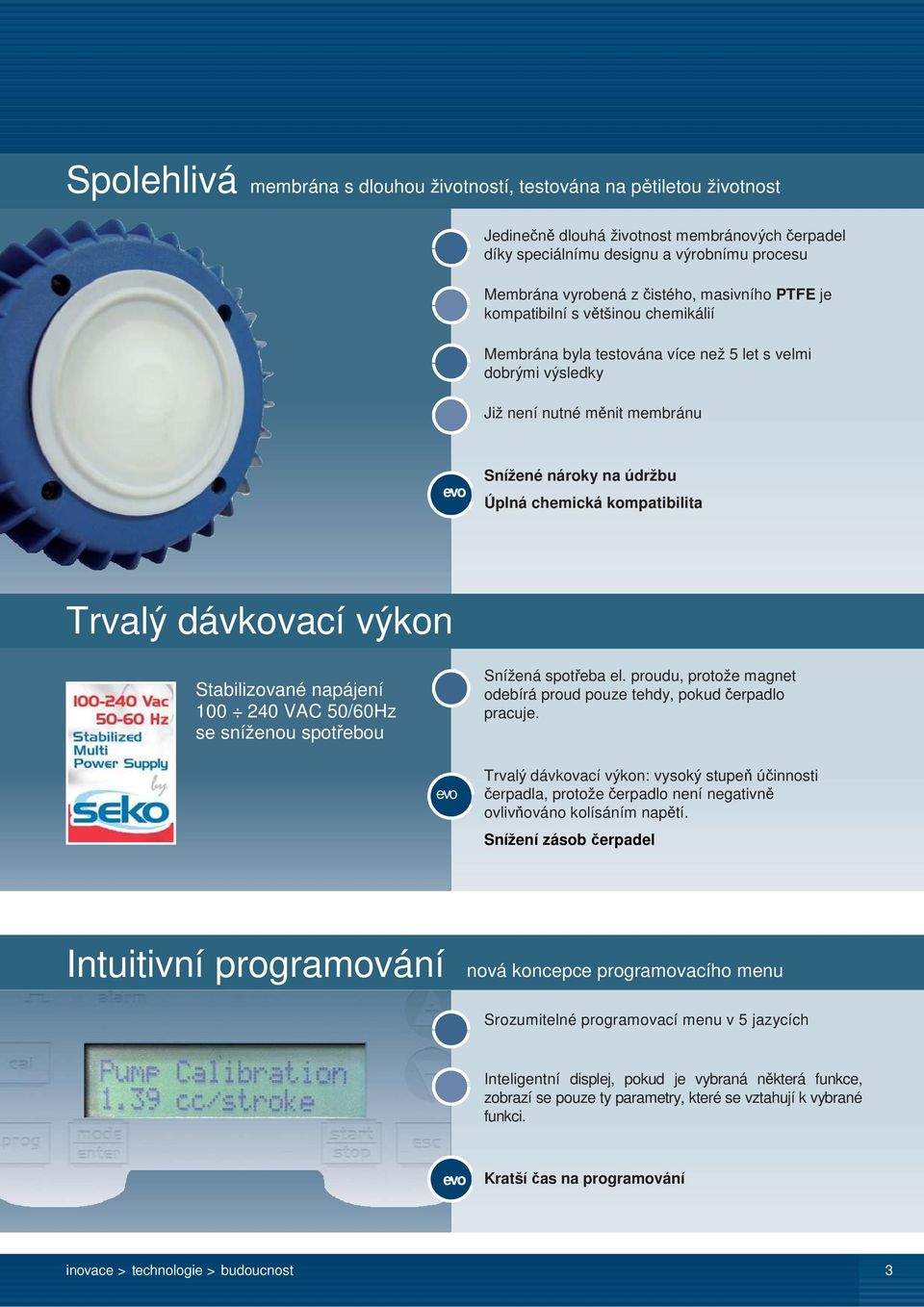

3 Spolehlivá membrána s dlouhou životností, testována na pětiletou životnost Jedinečně dlouhá životnost membránových čerpadel díky speciálnímu designu a výrobnímu procesu Membrána vyrobená z čistého, masivního PTFE je kompatibilní s většinou chemikálií Membrána byla testována více než 5 let s velmi dobrými výsledky Již není nutné měnit membránu evo Snížené nároky na údržbu Úplná chemická kompatibilita Trvalý dávkovací výkon Stabilizované napájení VAC 50/60Hz se sníženou spotřebou Snížená spotřeba el. proudu, protože magnet odebírá proud pouze tehdy, pokud čerpadlo pracuje. evo Trvalý dávkovací výkon: vysoký stupeň účinnosti čerpadla, protože čerpadlo není negativně ovlivňováno kolísáním napětí. Snížení zásob čerpadel Intuitivní programování nová koncepce programovacího menu Srozumitelné programovací menu v 5 jazycích Inteligentní displej, pokud je vybraná některá funkce, zobrazí se pouze ty parametry, které se vztahují k vybrané funkci. evo Kratší čas na programování inovace > technologie > budoucnost 3

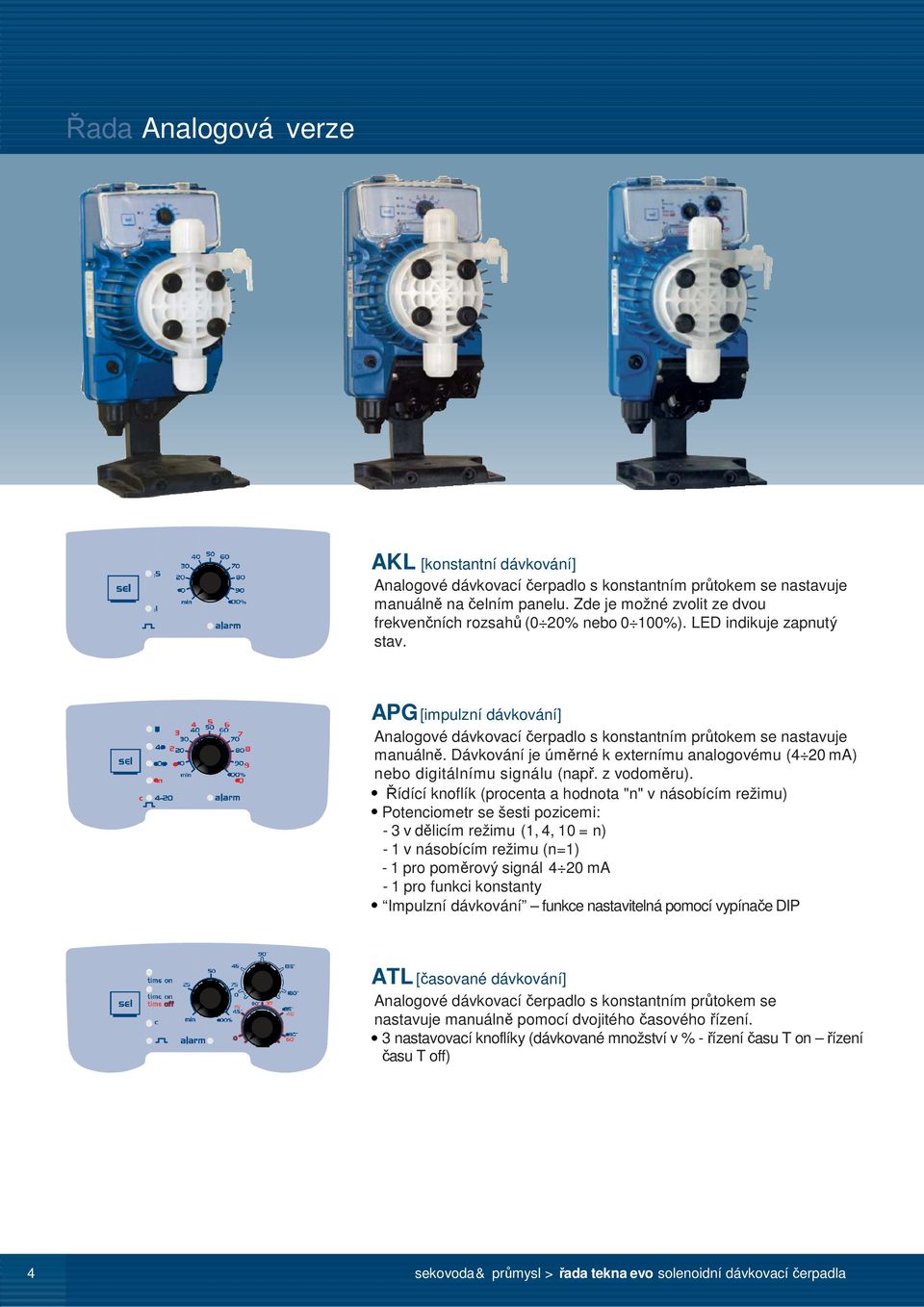

4 Řada Analogová verze AKL [konstantní dávkování] Analogové dávkovací čerpadlo s konstantním průtokem se nastavuje manuálně na čelním panelu. Zde je možné zvolit ze dvou frekvenčních rozsahů (0 20% nebo 0 100%). LED indikuje zapnutý stav. APG [impulzní dávkování] Analogové dávkovací čerpadlo s konstantním průtokem se nastavuje manuálně. Dávkování je úměrné k externímu analogovému (4 20 ma) nebo digitálnímu signálu (např. z vodoměru). Řídící knoflík (procenta a hodnota "n" v násobícím režimu) Potenciometr se šesti pozicemi: 3 v dělicím režimu (1, 4, 10 = n) 1 v násobícím režimu (n=1) 1 pro poměrový signál 4 20 ma 1 pro funkci konstanty Impulzní dávkování funkce nastavitelná pomocí vypínače DIP ATL [časované dávkování] Analogové dávkovací čerpadlo s konstantním průtokem se nastavuje manuálně pomocí dvojitého časového řízení. 3 nastavovací knoflíky (dávkované množství v % řízení času T on řízení času T off) 4 seko voda & průmysl > řada tekna evo solenoidní dávkovací čerpadla

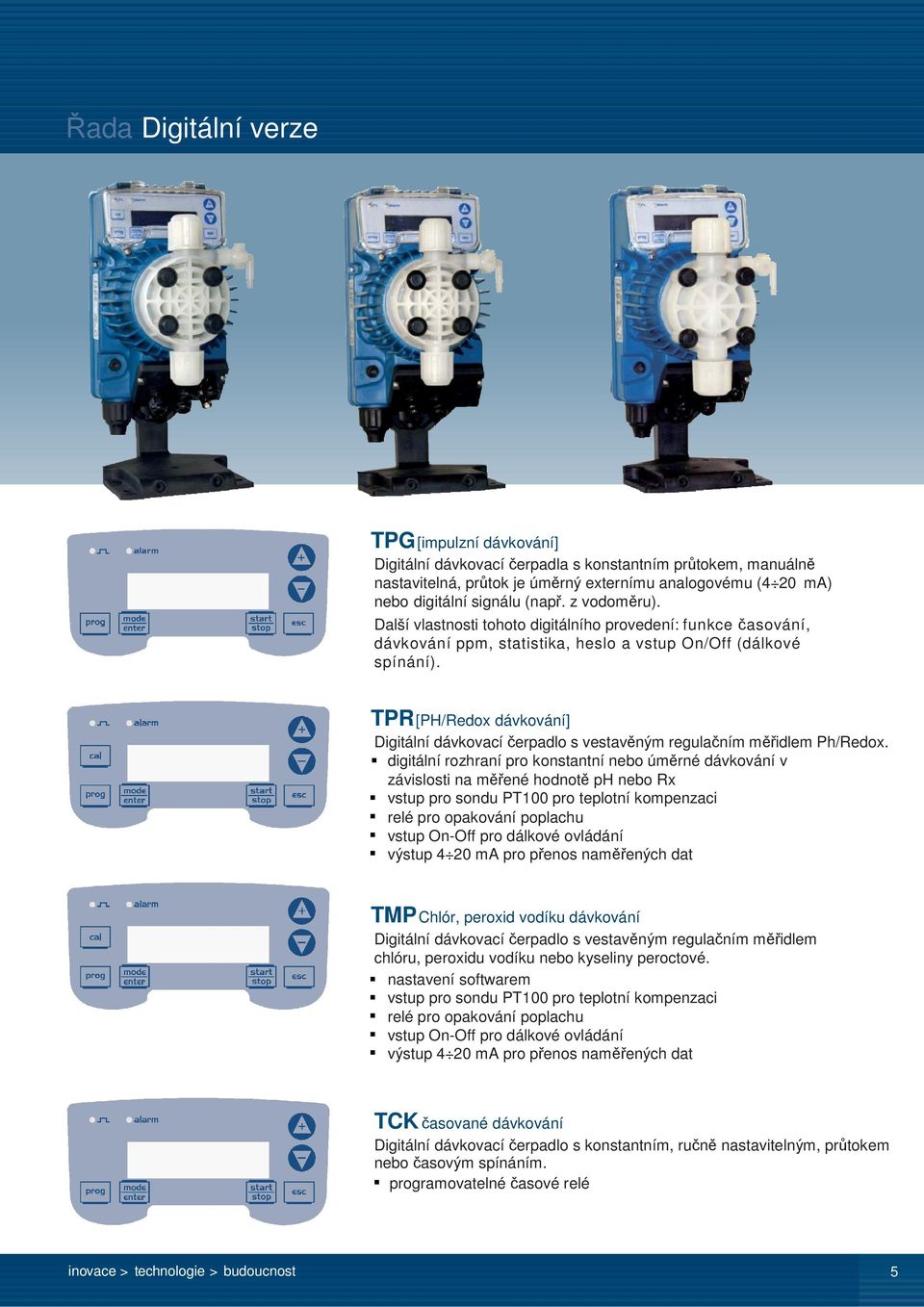

5 Řada Digitální verze TPG [impulzní dávkování] Digitální dávkovací čerpadla s konstantním průtokem, manuálně nastavitelná, průtok je úměrný externímu analogovému (4 20 ma) nebo digitální signálu (např. z vodoměru). Další vlastnosti tohoto digitálního provedení: funkce časování, dávkování ppm, statistika, heslo a vstup On/Off (dálkové spínání). TPR [PH/Redox dávkování] Digitální dávkovací čerpadlo s vestavěným regulačním měřidlem Ph/Redox. digitální rozhraní pro konstantní nebo úměrné dávkování v závislosti na měřené hodnotě ph nebo Rx vstup pro sondu PT100 pro teplotní kompenzaci relé pro opakování poplachu vstup OnOff pro dálkové ovládání výstup 4 20 ma pro přenos naměřených dat TMP Chlór, peroxid vodíku dávkování Digitální dávkovací čerpadlo s vestavěným regulačním měřidlem chlóru, peroxidu vodíku nebo kyseliny peroctové. nastavení softwarem vstup pro sondu PT100 pro teplotní kompenzaci relé pro opakování poplachu vstup OnOff pro dálkové ovládání výstup 4 20 ma pro přenos naměřených dat TCK časované dávkování Digitální dávkovací čerpadlo s konstantním, ručně nastavitelným, průtokem nebo časovým spínáním. programovatelné časové relé inovace > technologie > budoucnost 5

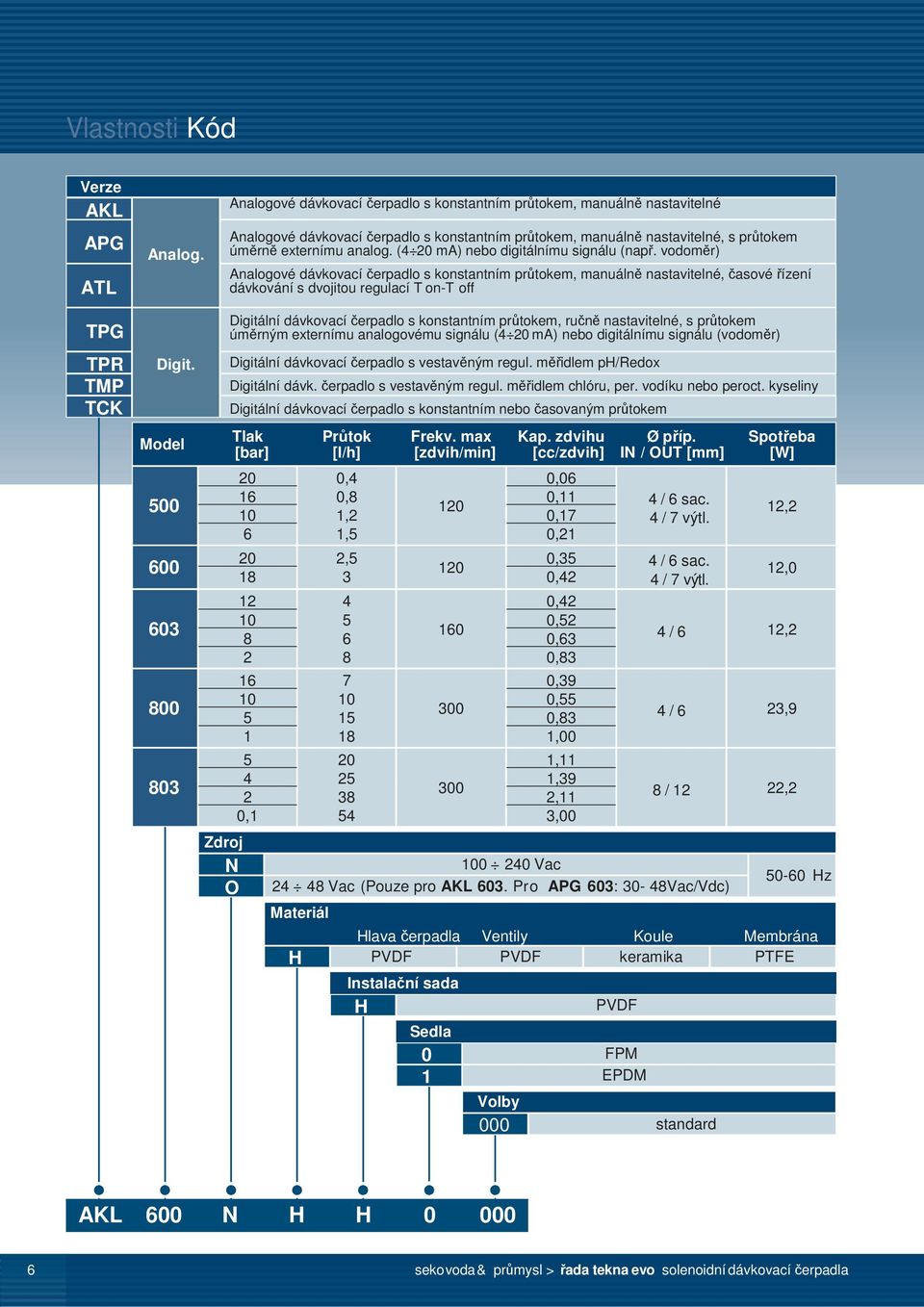

6 Features Code Kód Verze AKL APG ATL Analog. Analogové dávkovací čerpadlo s konstantním průtokem, manuálně nastavitelné Analogové dávkovací čerpadlo s konstantním průtokem, manuálně nastavitelné, s průtokem úměrně externímu analog. (4 20 ma) nebo digitálnímu signálu (např. vodoměr) Analogové dávkovací čerpadlo s konstantním průtokem, manuálně nastavitelné, časové řízení dávkování s dvojitou regulací T ont off TPG TPR TMP TCK Digit Zdroj Digitální dávkovací čerpadlo s konstantním průtokem, ručně nastavitelné, s průtokem úměrným externímu analogovému signálu (4 20 ma) nebo digitálnímu signálu (vodoměr) Digitální dávkovací čerpadlo s vestavěným regul. měřidlem ph/redox Digitální dávk. čerpadlo s vestavěným regul. měřidlem chlóru, per. vodíku nebo peroct. kyseliny Digitální dávkovací čerpadlo s konstantním nebo časovaným průtokem Tlak [bar] N O ,1 Průtok [l/h] 0,4 0,8 1,2 1,5 2, Frekv. max [zdvih/min] Kap. zdvihu [cc/zdvih] 0,06 0,11 0,17 0,21 0,35 0,42 0,42 0,52 0,63 0,83 0,39 0,55 0,83 1,00 1,11 1,39 2,11 3,00 Ø příp. IN / OUT [mm] 4 / 6 sac. 4 / 7 výtl. 4 / 6 sac. 4 / 7 výtl. 4 / 6 4 / 6 8 / Vac Vac (Pouze pro AKL 603. Pro APG 603: 30 48Vac/Vdc) Materiál Spotřeba [W] 12,2 12,0 12,2 23,9 22, Hz Hlava čerpadla Ventily Koule Membrána H PVDF PVDF keramika PTFE Instalační sada H PVDF 0 FPM 1 EPDM Volby 000 standard AKL 600 N H H seko voda & průmysl > řada tekna evo solenoidní dávkovací čerpadla

7 Features Flow Průtok Rate and a rozměry Dimensional Drawings Průtok [l/h] Tlak [bar] Tlak [bar] Průtok [l/h] 20 0,4 16 0,8 10 1,2 6 1,5 20 2, ,1 54 Rozměry [mm] A (výška) B (šířka) C (hloubka) D (Max výška) inovace > technologie > budoucnost 7

8 Features Typical Typické Installation zapojení instalace odvzdušňovací hlavy Vodoměr Zpětný ventil Multifunkční ventil Průtokoměr Zlepš. pln. s řídicím prvkem Míchadlo Nádrž Sací zařízení 8 seko voda & průmysl > řada tekna evo solenoidní dávkovací čerpadla

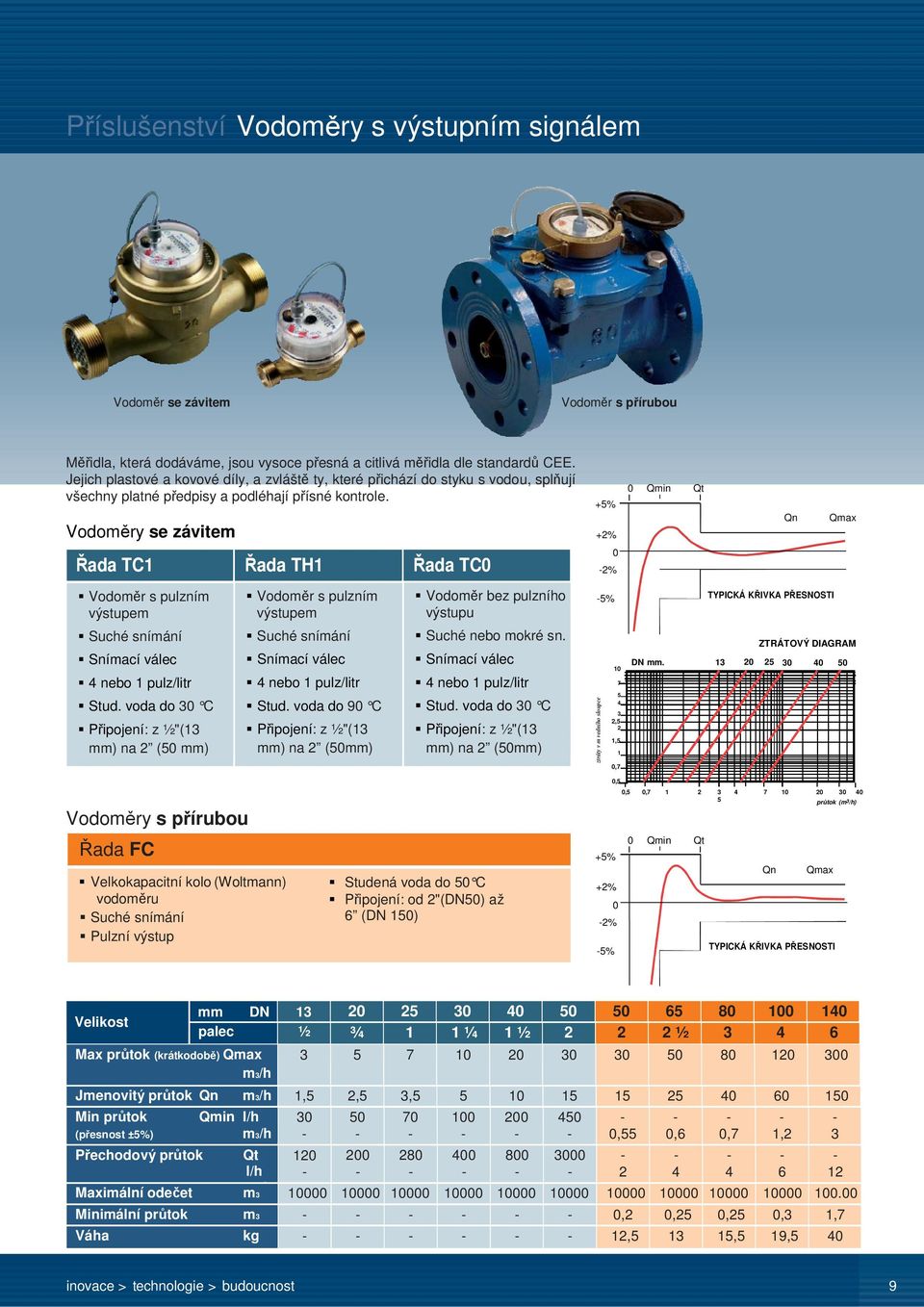

9 Příslušenství Vodoměry s výstupním signálem Vodoměr se závitem Vodoměr s přírubou Měřidla, která dodáváme, jsou vysoce přesná a citlivá měřidla dle standardů CEE. Jejich plastové a kovové díly, a zvláště ty, které přichází do styku s vodou, splňují všechny platné předpisy a podléhají přísné kontrole. Vodoměry se závitem Řada TC1 Řada TH1 Řada TC0 Vodoměr s pulzním výstupem Suché snímání Snímací válec 4 nebo 1 pulz/litr Stud. voda do 30 C Připojení: z ½"(13 mm) na 2 (50 mm) Vodoměr s pulzním výstupem Suché snímání Snímací válec 4 nebo 1 pulz/litr Stud. voda do 90 C Připojení: z ½"(13 mm) na 2 (50mm) Vodoměr bez pulzního výstupu Suché nebo mokré sn. Snímací válec 4 nebo 1 pulz/litr Stud. voda do 30 C Připojení: z ½"(13 mm) na 2 (50mm) +5% +2% 0 2% 5% ztráty v m vedního sloupce ,5 2 1,5 1 0,7 0,5 0 Qmin Qt Qn Qmax TYPICKÁ KŘIVKA PŘESNOSTI ZTRÁTOVÝ DIAGRAM DN mm Vodoměry s přírubou Řada FC Velkokapacitní kolo (Woltmann) vodoměru Suché snímání Pulzní výstup Studená voda do 50 C Připojení: od 2"(DN50) až 6 (DN 150) 0,5 0, průtok (m 3/h) 0 Qmin Qt +5% Qn Qmax +2% 0 2% 5% TYPICKÁ KŘIVKA PŘESNOSTI Velikost Max průtok (krátkodobě) Qmax m3/h mm DN palec ½ ¾ 1 1 ¼ 1 ½ ½ Jmenovitý průtok Qn m3/h 1,5 2,5 3, Min průtok (přesnost ±5%) Přechodový průtok Qmin l/h m3/h Qt l/h m /h Maximální odečet m Minimální průtok m3 0,2 0,25 0,25 0,3 1,7 Váha kg 12, ,5 19, ,55 2 0,6 4 0,7 4 1, inovace > technologie > budoucnost 9

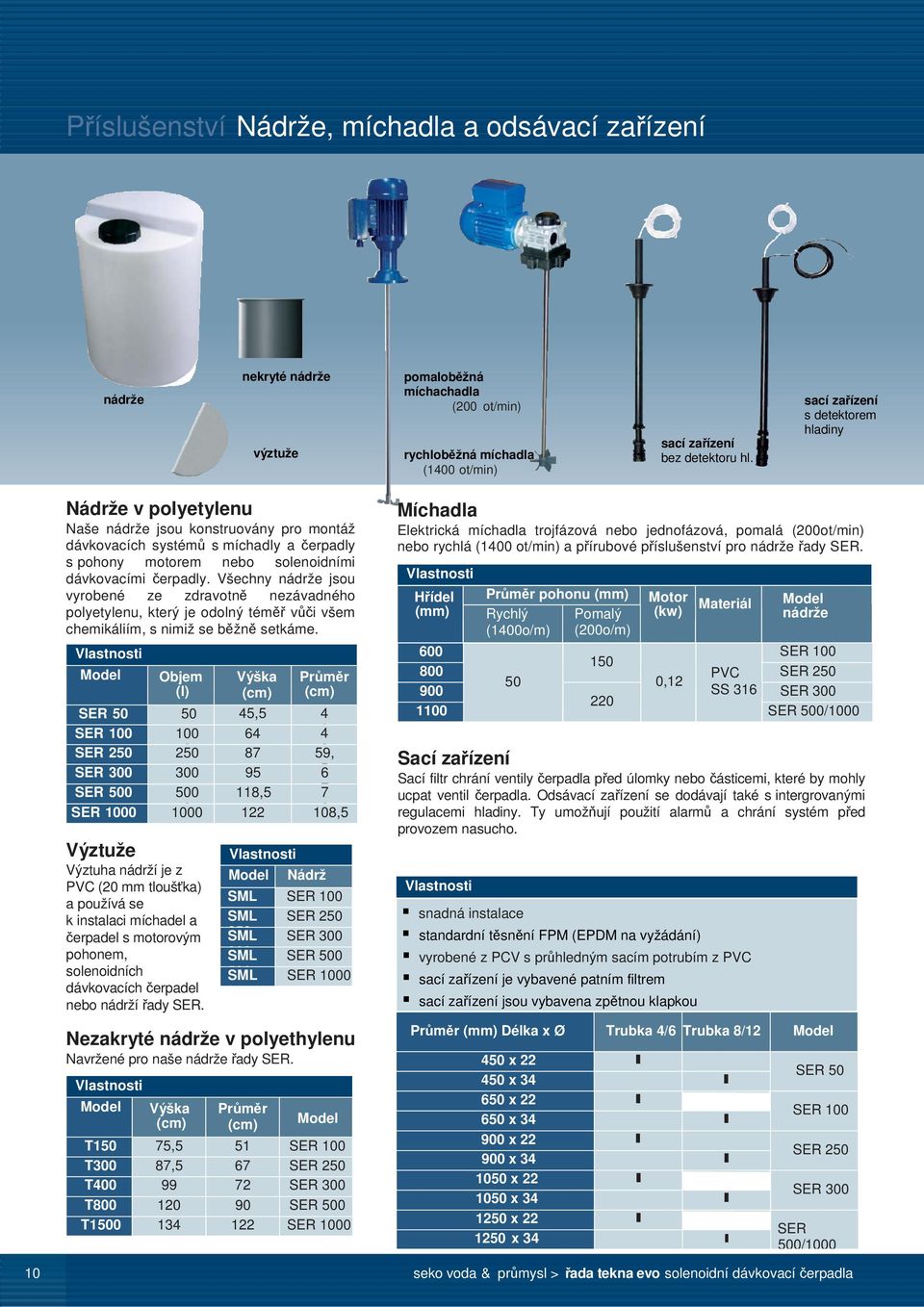

10 Příslušenství Nádrže, míchadla a odsávací zařízení nádrže nekryté nádrže výztuže pomaloběžná míchachadla (200 ot/min) rychloběžná míchadla (1400 ot/min) n Su de wit sací lev zařízení bez detektoru hl. sací zařízení s detektorem n Suction hladiny device with level probe Nádrže v polyetylenu Naše nádrže jsou konstruovány pro montáž dávkovacích systémů s míchadly a čerpadly s pohony motorem nebo solenoidními dávkovacími čerpadly. Všechny nádrže jsou vyrobené ze zdravotně nezávadného polyetylenu, který je odolný téměř vůči všem chemikáliím, s nimiž se běžně setkáme. Objem (l) Výška (cm) Nádrž SML 100 SML 250 SML 300 SML 500 SML 1000 Průměr (cm) SER ,5 4 SER SER , 6 SER SER ,5 7 SER ,5 6 Výztuže Výztuha nádrží je z PVC (20 mm tloušťka) a používá se k instalaci míchadel a čerpadel s motorovým pohonem, solenoidních dávkovacích čerpadel nebo nádrží řady SER. SER 100 SER 250 SER 300 SER 500 SER 1000 Nezakryté nádrže v polyethylenu Navržené pro naše nádrže řady SER. Výška (cm) Průměr (cm) T150 75,5 51 SER 100 T300 87,5 67 SER 250 T SER 300 T SER 500 T SER 1000 Míchadla Elektrická míchadla trojfázová nebo jednofázová, pomalá (200ot/min) nebo rychlá (1400 ot/min) a přírubové příslušenství pro nádrže řady SER. Hřídel (mm) Průměr pohonu (mm) Rychlý (1400o/m) Pomalý (200o/m) Motor (kw) Materiál snadná instalace standardní těsnění FPM (EPDM na vyžádání) vyrobené z PCV s průhledným sacím potrubím z PVC sací zařízení je vybavené patním filtrem sací zařízení jsou vybavena zpětnou klapkou Průměr (mm) Délka x Ø Trubka 4/6 Trubka 8/ x 22 l 450 x 34 l 650 x 22 l 650 x 34 l 900 x 22 l 900 x 34 l 1050 x 22 l 1050 x 34 l 1250 x 22 l 1250 x 34 l nádrže 600 SER PVC SER , SS 316 SER SER 500/1000 Sací zařízení Sací filtr chrání ventily čerpadla před úlomky nebo částicemi, které by mohly ucpat ventil čerpadla. Odsávací zařízení se dodávají také s intergrovanými regulacemi hladiny. Ty umožňují použití alarmů a chrání systém před provozem nasucho. SER 50 SER 100 SER 250 SER 300 SER 500/ seko voda & průmysl > řada tekna evo solenoidní dávkovací čerpadla

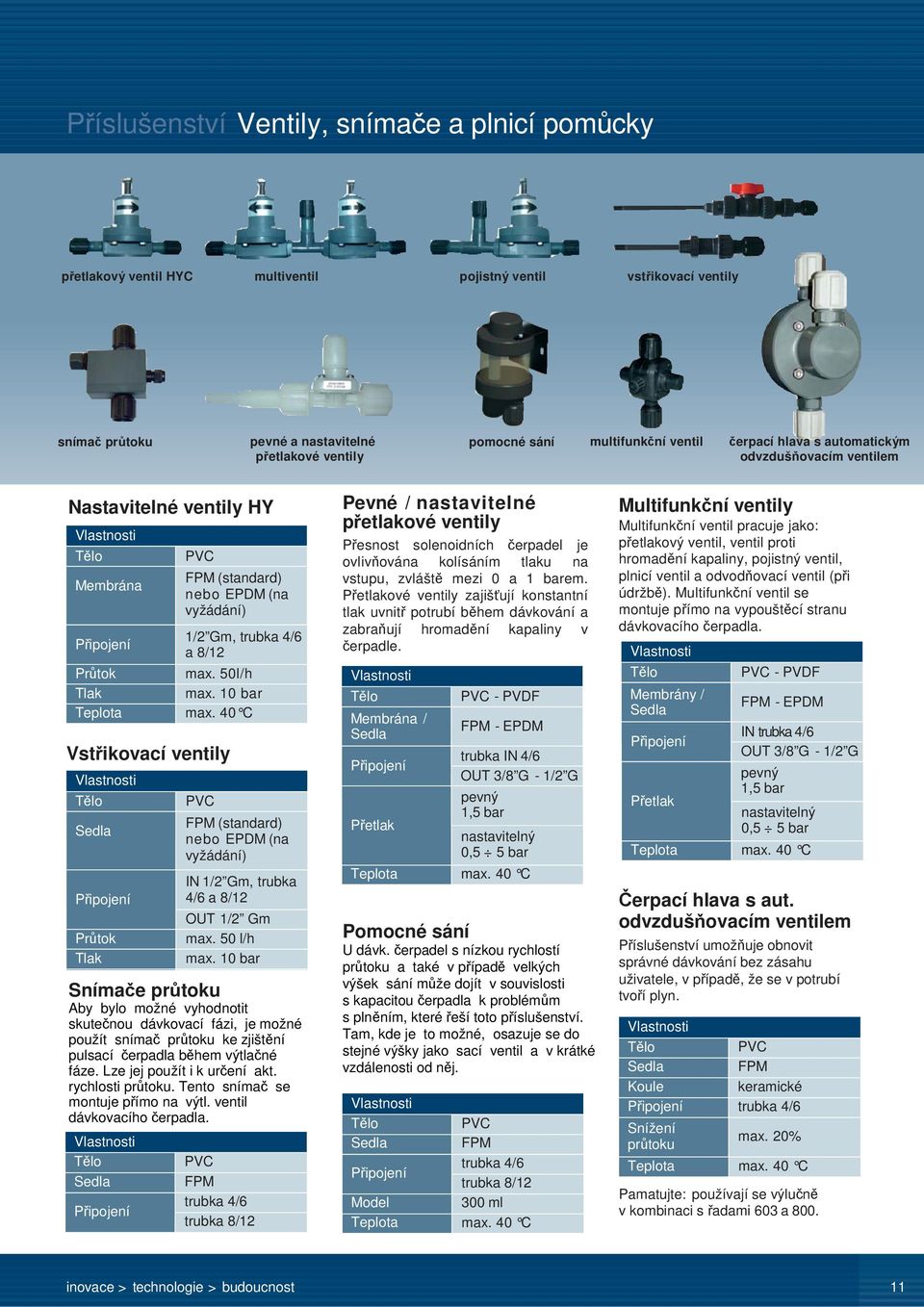

11 Příslušenství Ventily, snímače a plnicí pomůcky přetlakový ventil HYC multiventil pojistný ventil vstřikovací ventily snímač průtoku pevné a nastavitelné přetlakové ventily pomocné sání multifunkční ventil čerpací hlava s automatickým odvzdušňovacím ventilem Nastavitelné ventily HY Membrána Připojení Features PVC FPM (standard) nebo EPDM (na vyžádání) 1/2 Gm, trubka 4/6 a 8/12 Průtok max. 50l/h Tlak max. 10 bar Teplota max. 40 C Vstřikovací ventily Připojení Průtok Tlak PVC FPM (standard) nebo EPDM (na vyžádání) IN 1/2 Gm, trubka 4/6 a 8/12 OUT 1/2 Gm max. 50 l/h max. 10 bar Snímače průtoku Aby bylo možné vyhodnotit skutečnou dávkovací fázi, je možné použít snímač průtoku ke zjištění pulsací čerpadla během výtlačné fáze. Lze jej použít i k určení akt. rychlosti průtoku. Tento snímač se montuje přímo na výtl. ventil dávkovacího čerpadla. Připojení PVC FPM trubka 4/6 trubka 8/12 Pevné / nastavitelné přetlakové ventily Přesnost solenoidních čerpadel je ovlivňována kolísáním tlaku na vstupu, zvláště mezi 0 a 1 barem. Přetlakové ventily zajišťují konstantní tlak uvnitř potrubí během dávkování a zabraňují hromadění kapaliny v čerpadle. Membrána / Připojení Přetlak PVC PVDF FPM EPDM trubka IN 4/6 OUT 3/8 G 1/2 G pevný 1,5 bar nastavitelný 0,5 5 bar Teplota max. 40 C Pomocné sání U dávk. čerpadel s nízkou rychlostí průtoku a také v případě velkých výšek sání může dojít v souvislosti s kapacitou čerpadla k problémům s plněním, které řeší toto příslušenství. Tam, kde je to možné, osazuje se do stejné výšky jako sací ventil a v krátké vzdálenosti od něj. PVC FPM Připojení trubka 4/6 trubka 8/ ml Teplota max. 40 C Multifunkční ventily Multifunkční ventil pracuje jako: přetlakový ventil, ventil proti hromadění kapaliny, pojistný ventil, plnicí ventil a odvodňovací ventil (při údržbě). Multifunkční ventil se montuje přímo na vypouštěcí stranu dávkovacího čerpadla. Membrány / Připojení Přetlak PVC PVDF FPM EPDM IN trubka 4/6 OUT 3/8 G 1/2 G pevný 1,5 bar nastavitelný 0,5 5 bar Teplota max. 40 C Čerpací hlava s aut. odvzdušňovacím ventilem Příslušenství umožňuje obnovit správné dávkování bez zásahu uživatele, v případě, že se v potrubí tvoří plyn. PVC FPM Koule keramické Připojení trubka 4/6 Snížení průtoku max. 20% Teplota max. 40 C Pamatujte: používají se výlučně v kombinaci s řadami 603 a 800. inovace > technologie > budoucnost 11
