1 MĚSTSKÝ ÚŘAD TŘEBÍČ Odbor výstavby Karlovo nám. 104/55, Třebíč, adresa pro doručení písemnosti: Masarykovo nám. 116/6, Třebíč Spis č.: OV/9408/2015/Ko V Třebíči dne Č.j.: OV 51602/15 - SPIS 9408/2015/Ko VYŘIZUJE: František Kopečný TELEFON: f.kopecny@trebic.cz KOLAU D AČNÍ SOUHLAS Svazek obcí pro komunální služby, Hrotovická č.p.232, Jejkov, Třebíč 1 (IČ ) zast. HORT - inženýring, Komenského nám. č.p.9/11, Stařečka, Třebíč 1 podal dne žádost o vydání kolaudačního souhlasu, jehož předmětem je stavba: Kompostárna pro Svazek obcí "SKládka TKO", na pozemku: pozemková parcela číslo 851/15 ostatní plocha, 5001 orná půda, 5002/1 orná půda, 5259 ostatní plocha v katastrálním území Petrůvky. Na stavbu Kompostárna pro Svazek obcí "SKládka TKO", na pozemku: pozemková parcela číslo 851/15 ostatní plocha, 5001 orná půda, 5002/1 orná půda, 5259 ostatní plocha v katastrálním území Petrůvky byla uzavřena veřejnoprávní smlouva mezi investorem a Městským úřadem Třebíč, odborem výstavby, zastoupený Vladimírem Obršlíkem, vedoucím odboru pod Č.j.: OV 56228/13 Spis 8978/2013/Ko. Po přezkoumání žádosti, a na základě obsahu předložených dokladů a výsledku závěrečné kontrolní prohlídky stavby, Městský úřad Třebíč, odbor výstavby, jako stavební úřad příslušný dle ustanovení 13 odst. 1 písm. c) zákona č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon), v platném znění (dále jen "stavební zákon"), podle 122 stavebního zákona vydává k o l a u d ační souhlas ke stavbě: Kompostárna pro Svazek obcí "SKládka TKO", na pozemku: pozemková parcela číslo 851/15 ostatní plocha, 5001 orná půda, 5002/1 orná půda, 5259 ostatní plocha v katastrálním území Petrůvky. Závazná stanoviska dotčených orgánů k užívání stavby: - Krajská hygienická stanice Kraje Vysočina, územní pracoviště Třebíč závazné stanovisko ze dne pod č.j.: KHSV/16147/2015/TR/HOK/CHro. - Hasičský záchranný sbor Kraje Vysočina, územní odbor Třebíč souhlasné závazné stanovisko ze dne pod Ev.č.: HSJI /TR Stavba obsahuje: Kompostárna pro Svazek obcí Skládka TKO Stavba je členěna na samostatné stavební objekty: SO 01 Příprava území a HTÚ SO 02 Komunikace a zpevněné plochy

2 SO 03 Vážnice SO 04 Silniční váha SO 05 Záchytná jímka SO 06 Oplocení SO 07 Betonové boxy SO 09 Venkovní kabelové rozvody SO 10 Konečné terénní úpravy SO 11 Venkovní osvětlení SO 01 Příprava území a HTÚ Výkopové práce Výkopy stavebních jam byly prováděny v zeminách dle zatřídění do tříd. Trvalé svahy jsou upraveny v poměru 1:2, 1:1, 3: 1 až 5:1 dle zatřídění hornin. Trvalé svahy hutněných násypů byly upravené v poměru 1:2. Pro násypy byl použit materiál z výkopů a ze zaříznutých svahů nebo i z místních navážek. Hutnění hlinitopísčitého až štěrkovitého materiálu bylo prováděno po vrstvách 20 cm. Skrývka ornice Provedeným průzkumem byla v zájmové lokalitě stavby prokázána přítomnost souvislé vrstvy ornice o mocnosti 0 až 0,3 m. Tato biologicky aktivní zemina byla před vlastní stavební činností skryta a následně využita při konečných terénních úpravách a rekultivaci skládky TKO. Skrývka zeminy, s mocností 0,15 m, byla provedena na ploše m 2. Skrytá ornice o kubatuře 668,4 m 3, byla dočasně deponována na pozemku investora - rozvozná vzdálenost do 500 m. HTÚ Pro vytvarování pláně pod konstrukční vrstvy zpevněných ploch, vážnice, silniční váhy a betonových boxů, byly provedeny odkopávky a násypy s následnou úpravou pláně. Zemina z výkopů byla v potřebném množství plynule a bez mezideponování navážena, rozprostírána a hutněna do násypových těles. Sypání a hutnění zemních těles do násypů probíhalo po vrstvách ti. cca 20 cm tak, aby i na bázi jednotlivých vrstev násypu bylo dosaženo min. míry zhutnění 96% Proctor standard. Zemní těleso bylo provedeno ve tvaru podle vypracovaných profilů 1 až 16. Pročištění příkopu Stávající odvodňovací příkop podél příjezdové komunikace byl v délce 99 m pročištěn. Odebraná zemina z příkopu byla umístěna na deponii. Rozvozná vzdálenost se předpokládá do 500 m. Základní výkaz výměr: Skrývka zemin v tl. 0,15 m 4456 m 2 /668,4 m 3 Výkop nepažený 1477 m 3 Výkop pažené jámy 83 m 3 Výkop celkem 1560 m 3 Hutněný násyp 1797 m 3 Úprava pláně 3504 m 2 Svahování 954 m 2 Délka pročištění příkopu 99 m Strana 2 (celkem 11)

3 SO 02 Komunikace a zpevněné plochy Příprava území Realizace tohoto stavebního objektu provedeno po dokončení prací v rámci SO 01 Příprava území a HTÚ. Konstrukce zpevněných ploch Konstrukce zpevněných ploch dimenzována na pojezd nákladních vozidel (odvoz odpadu, zimní údržba apod.). Příjezdová komunikace Asfaltový beton ABS II 40 mm Kamenivo obalené asfaltem OKS I 60 mm Kamenivo zpevněné cementem KSC I 120 mm Štěrkodrť ŠD 200 mm Celkem 420 mm Zpevněná plocha kompostárny Asfaltový beton ABS II 40 mm Kamenivo obalené asfaltem OKS I 60 mm Kamenivo zpevněné cementem KSC I 120 mm Štěrkodrť ŠD 200 mm Geotextilie 500g/m 2 hladká PEHD fólie tl. 1 mm - geotextilie 500g/m 2 Celkem 420 mm Chodník pod vážnicí a zpevněná plocha pod WC Betonová zámková dlažba DL I 60 mm Podkladní lože 4-8 L 30 mm Štěrkodrť 8-16 ŠD B 150 mm Celkem 240 mm Ohraničení komunikace a zpevněných ploch Asfaltobetonové zpevněné plochy a chodník se zámkovou dlažbou jsou ohraničeny silničními betonovými obrubníky v betonovém loži s boční betonovou opěrou. Mezi hranou příjezdové komunikace a okrajem zpevněné plochy kompostárny a mezi hranou betonových boxů a okrajem zpevněné plochy kompostárny je osazen silniční obrubník přejezdový (betonový obrubník uložený naležato). Odvodnění Dešťové vody ze zpevněných ploch jsou svedeny pomocí podélných a příčných sklonů do příkopových žlabů a dešťové kanalizace. Odvodnění přijezdové komunikace Odvodnění příjezdové komunikace je podélným a příčným sklonem do navržené dešťové kanalizace. Čisté dešťové vody jsou prostřednictvím dešťových uličních vpusti (8 ks) a betonového štěrbinového žlabu (7,5m) svedeny do nové dešťové kanalizace z PVC trubek DN 150. Novou dešťovou kanalizaci tvoří dvě kanalizační větve (81 m + 49 m), které jsou samostatně vyústěny do stávajícího odvodňovacího příkopu. V místě napojení příjezdové komunikace na stávající komunikaci, která je hlavní příjezdovou komunikací do areálu skládek TKO, byly provedeny žlaby ze žulových kostek uložených do betonu. Žlab ze žulových kostek je vyústěn do stávajícího odvodňovacího příkopu. Odvodnění zpevněné plochy kompostárny Strana 3 (celkem 11)

4 Odvodnění zpevněné plochy kompostárny je zajištěno příčným a podélným sklonem zpevněné plochy do betonového žlabu a žlabu ze žulových kostek. Žlab ze žulových kostek proveden v místě napojení plochy kompostárny na hranu zpevněné plochy nezastřešených betonových boxů. Povrch žlabu ze žulových kostek navazuje na betonový žlab, který je proveden podél jižního okraje zpevněné plochy kompostárny s vyústěním do záchytné jímky. Betonový žlab u okraje kompostovací plochy je proveden z prefabrikátu šířky 0,5 m a hloubky min. 0,16 m. Betonový žlab je uložen do betonového lože ti. 0,1 m. Okraj betonového žlabu, v místě napojení na zpevněnou plochu, je vyložen řádky z žulových kostek uložených do betonového lože. Pro odvod kondenzované vody z povrchu PEHD fólie, je pod zpevněnou plochou kompostárny, v nejnižším místě (podél jižního okraje zpevněné plochy kompostárny) umístěna 1/2 perforovaná PE trubka 90 x 5,5. PE trubka a vyústěna do záchytné jímky. Odvodnění chodníku před vážnicí a WC Odvodnění povrchu chodníku zajištěno příčným sklonem do navržené dešťové kanalizace. Svodidla V místě vyvýšení zpevněné plochy kompostárny a příjezdové komunikace nad okolní terén, je osazeno silniční svodidlo. Betonový propust V místě napojení příjezdové komunikace na stávající komunikaci, v místě křížení se stávajícím příkopem, byly vybudovány železobetonové propusty DN 500 a na vtoku i výtoku opatřeny betonovými čely. Základní výkaz výměr: Příjezdová komunikace 1013 m 2 Zpevněná plocha kompostárny 1680 m 2 Zpevněná plocha zámková dlažba 11 m 2 Prefabrikovaný betonový žlab 61 m Žlab ze žulových kostek 40 m 2 Betonový obrubník na stojato 375 m Betonový obrubník na ležato 47,5 m Svodidla 176 m Betonový štěrbinový žlab 7,5 m Dešťové vpusti 8 ks Kanalizační výusť 2 ks PVC trubka DN m Propust DN 500 2x 13,8 m ½ perforovaná PE trubka 90 x 5,5 mm 82 m Geotextilie 300g/m 2 obalit PE trubku 41 m 2 PEHD fólie hladká tl. 1 mm 1680 m 2 Geotextilie 500g/ m m 2 SO 03 Vážnice Vážnice umístěna u silniční váhy, slouží pro organizaci příjmu a výdeje materiálu z areálu, vč. kontroly. Jedná se o typovou montovanou buňku rozměru 2,8 x 3,0 m a s.v. 2,5 m. Součástí je el. instalace a hromosvod. Strana 4 (celkem 11)

5 Zastavěná plocha: 8,4 m 2. Obestavěný prostor: 25,2 m 3. SO 04 Silniční váha Předmětem je instalace mostové váhy rozměru 18 x 3 m s prefabrikovanou vanou v zapuštěném provedení. Jedná se o silniční váhu s prefabrikovanou železobetonovou nosnou konstrukcí (vážním mostem) a prefabrikovanou železobetonovou ochrannou základovou vanou. Konstrukce váhy: Nosnou konstrukci vážního mostu 18 x 3 m tvoří 2 prefabrikované díly, z nichž jeden je uložený na 4 snímačích a druhý je uložený na 2 snímačích a na ozubu v převislém konci prvního dílu. Celý vážní most je tak uložen celkem na 6ti snímačích zatížení s ložisky. Hmotnost prvního dílu vážního mostu je 22,4 tuny, druhého dílu 18,5 tuny. Snímače jsou propojeny do sběrné krabice, která je připevněna ve střední části pod nosnou konstrukcí a tato krabice je propojena kabelem s měřicí a vyhodnocovací jednotkou umístěnou ve vážnici. Vážní most je vložen do ochranné železobetonové vany sestávající rovněž ze 2 prefabrikovaných dílů o hmotnostech 13,2 + 15,5 tuny. Rozměry železobetonových dílů van jsou 9,663 x 3,34 x 0,69 m, resp. 8,662 x 3,34 x 0,69 m. Nájezdové hrany ochranné vany a vážního mostu jsou olemovány žárově zinkovaným úhelníkem a spáry o šířce 20 mm mezi vážními mosty, mostem a stěnami ochranných van jsou překryty pryžovým T-profilem s aktivní proměnnou tloušťkou zamezující při přejezdu vozidel vytažení profilu ze spáry. Poloha vážních mostů v ochranné vaně je vymezena 12 ti elastomerovými dorazy o rozměrech 100 x 100 x 14 mm osazenými v kapsách z nerezového plechu. Prefabrikované díly jsou vyrobeny z mrazuvzdorného provzdušňovaného betonu odolného proti oděru tř. B 45 (zn. B 500). SO 05 Záchytná jímka Konstrukce jímky je zapuštěná v rovném terén o půdorysných rozměrech 5,60 x 10,60 m s výškou stěny 3,1 m. Jímka je provedena z vodostavebního betonu C25/30 XC3, s omezením průsaku na 40 mm. Jímka je nedělená s celkovým užitným objemem cca 100,0 m3. Základová deska jímky a stěny jsou ti. 300 mm. Jímky je oplocena drátěným poplastovaným oplocením upevněným na ocelových poplastovaných sloupcích o celkové výšce 180 cm. Strojní část: Odvody z kompostovací plochy jsou svedeny do záchytné jímky. Jímka je vybavena přenosným, ponorným kalovým čerpadlem s řezacím zařízením, s plovákovým spínačem, jako ochranou proti ztrátě hladiny. Výtlak PE DN32 z něho je vyveden po pomocné ocelové konstrukci nad horní hranu, kde je potrubí smotáno do smyčky a volně zavěšeno na ocelovém oku. Obsluha sepne chod čerpadla ovládacím tlačítkem (rovněž na sloupku) a hadicí naplní mobilní skrápěcí vůz. Zemní práce Základová deska o půdorysných rozměrech 10,60 x 5,60m. Betonována na hutněné štěrkové lože ti. cca 300 mm a podkladní beton C12/15 - XCO ti. 100 mm. Konstrukce jímky Strana 5 (celkem 11)

6 Základová deska je ti. 300 mm, půdorysných rozměrů 16,00 x 6,15 m. Betonována na hutněné štěrkové lože a podkladní beton C12/15 - XCO ti. 100 mm. Beton desky třídy C25/30 XC3 - průsak 40 mm (vodostavební). Vodotěsnost v místě styku deska x stěna zajištěna vložením nerezového těsnícího plechu-šířka min. 150/2mm. Vyztužena ocelí R min. krytí výztuže desky je 50/35mm. V rohu jímky je v základové desce provedena čerpací jímka 0,50 x 0,50 m hloubky 0,50 m. Čerpací jímka je určená k vyčerpávání jímky externím kalovým čerpadlem. Svislé konstrukce jímky tvoří stěny ti. 300 mm. Beton stěny provedeny z vodostavebního betonu s výztuží R min. krytí výztuže stěn je 35 mm. Ve stěně proveden nápustní otvor DN400 - trubka PE SN 8 opatřena těsnícím límcem, který byl osazen při betonáži. Stoupací železa z nerezové oceli dodatečně přivařená k plotnám osazeným při betonáži. Nátokový objekt navazuje na vnější žlab. Je opatřen odnímatelnou mříží osazenou v rámu (žárově pozinkovaná konstrukce), zabetonovaném v betonové konstrukci nátoku-beton C 20/25 XA2, XC2, výztuž sítí 100/100/6,3. SO 06 Oplocení V trase, která ohraničuje nový prostor kompostárny, je provedeno nové oplocení. Rovněž prostor okolo nové záchytné jímky je z bezpečnostních důvodů oplocen. Oplocení kolem areálu je provedeno jako klasické oplocení drátěné, poplastované, výška pletiva 2000 mm, celková výška oplocení nad terénem včetně dvou řad ostnatého drátu 2500 mm. Ocelové sloupky z trubek dl mm s povrchovou úpravou jsou kotveny do betonových patek z betonu C 20/25, průměr patky je 250 mm. Pletivo pozinkované poplastované je barvy jedlová zeleň RAL 6005 s rozměry ok 60x60 mm. Na vjezdu a výjezdu z areálu kompostárny jsou provedeny posuvné uzamykatelné brány s průjezdnou šířkou 10,0 m. Ovládání otevírání posuvných bran je manuální. Oplocení okolo jímky je shodné. Oplocení okolo jímky provedeno bez ostnatého drátu. Výška oplocení nad terénem je 2140 mm. Sloupky provedeny z trubek dl mm. Pro umožnění vstupu do prostoru u nové jímky je v oplocení jímky provedena dvoukřídlá otočná brána s průchozí šířkou 2,0 m. Brána bude opatřena petlicí s visacím zámkem. Výkaz výměr: Oplocení kompostárny Oplocení záchytné jímky Posuvná brána Dvoukřídlá otočná brána 382 m 46 m 2 ks 1 ks SO 07 Betonové boxy Konstrukčně se jedná o příčné železobetonové stěny ti. 300 mm v modulu 5,0 m spojené zadní podélnou stěnou a dnem ti. 300 mm. Výška stěn je 3,00 m. Dno je spádováno k nájezdu. Na stěnách boxu pro hotový kompost je osazena ocelová konstrukce pultové střechy. Na sloupky 100/100/3 mm na příčných stěnách jsou uloženy vaznice z 150/50(100)/3 mm, ke kterým je přišroubován trapézový plech (60 mm). Založení objektu je plošné, pod konstrukcí boxů proveden hutněný podsyp. Podlaha je tvořena železobetonovým dnem boxů + asfaltobeton, který je ve spádu ke kompostovací ploše. Okolo objektu proveden okapový chodník šířky 500 mm. Součástí stavebního řešení je Strana 6 (celkem 11)

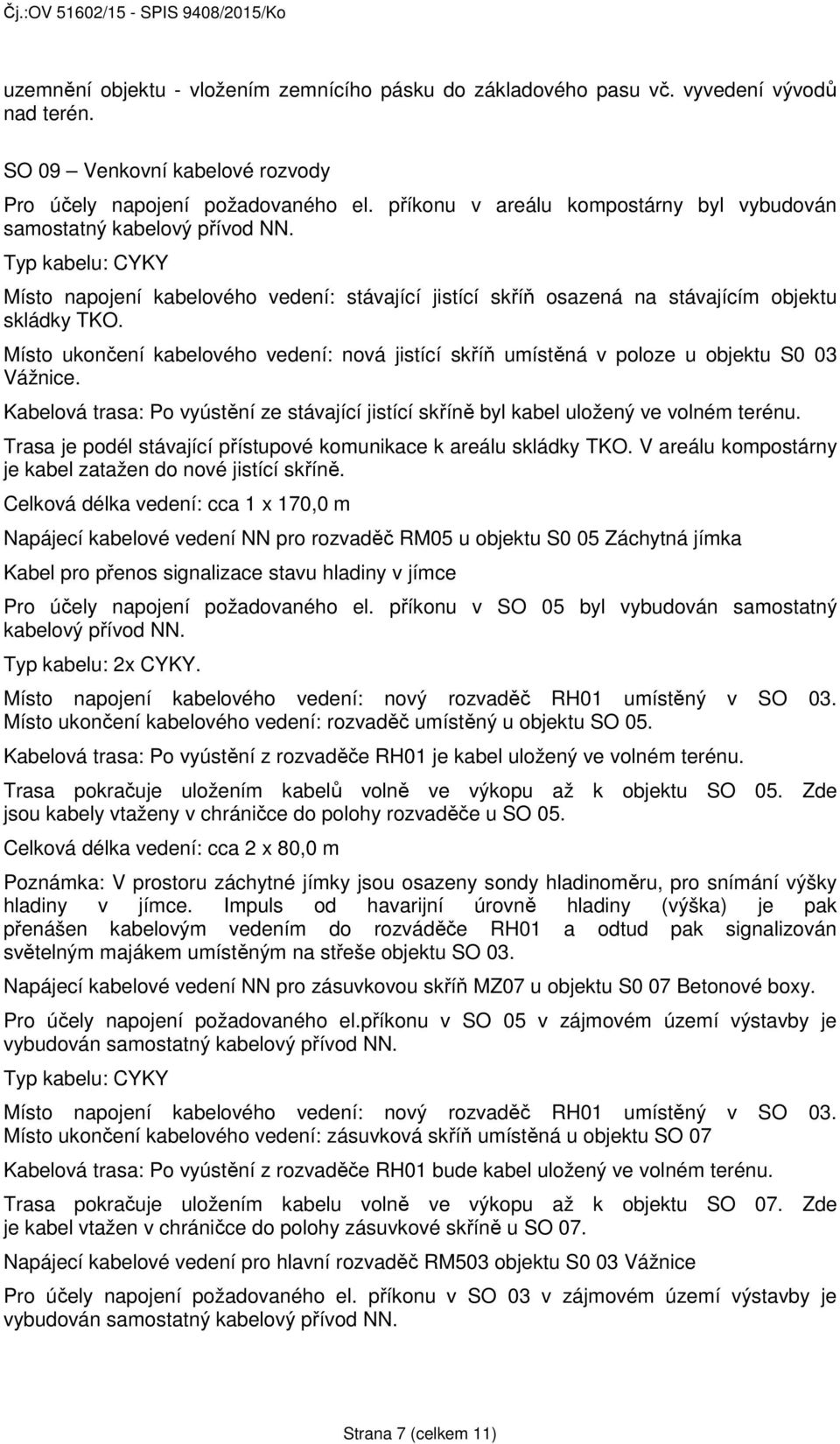

7 uzemnění objektu - vložením zemnícího pásku do základového pasu vč. vyvedení vývodů nad terén. SO 09 Venkovní kabelové rozvody Pro účely napojení požadovaného el. příkonu v areálu kompostárny byl vybudován samostatný kabelový přívod NN. Typ kabelu: CYKY Místo napojení kabelového vedení: stávající jistící skříň osazená na stávajícím objektu skládky TKO. Místo ukončení kabelového vedení: nová jistící skříň umístěná v poloze u objektu S0 03 Vážnice. Kabelová trasa: Po vyústění ze stávající jistící skříně byl kabel uložený ve volném terénu. Trasa je podél stávající přístupové komunikace k areálu skládky TKO. V areálu kompostárny je kabel zatažen do nové jistící skříně. Celková délka vedení: cca 1 x 170,0 m Napájecí kabelové vedení NN pro rozvaděč RM05 u objektu S0 05 Záchytná jímka Kabel pro přenos signalizace stavu hladiny v jímce Pro účely napojení požadovaného el. příkonu v SO 05 byl vybudován samostatný kabelový přívod NN. Typ kabelu: 2x CYKY. Místo napojení kabelového vedení: nový rozvaděč RH01 umístěný v SO 03. Místo ukončení kabelového vedení: rozvaděč umístěný u objektu SO 05. Kabelová trasa: Po vyústění z rozvaděče RH01 je kabel uložený ve volném terénu. Trasa pokračuje uložením kabelů volně ve výkopu až k objektu SO 05. Zde jsou kabely vtaženy v chráničce do polohy rozvaděče u SO 05. Celková délka vedení: cca 2 x 80,0 m Poznámka: V prostoru záchytné jímky jsou osazeny sondy hladinoměru, pro snímání výšky hladiny v jímce. Impuls od havarijní úrovně hladiny (výška) je pak přenášen kabelovým vedením do rozváděče RH01 a odtud pak signalizován světelným majákem umístěným na střeše objektu SO 03. Napájecí kabelové vedení NN pro zásuvkovou skříň MZ07 u objektu S0 07 Betonové boxy. Pro účely napojení požadovaného el.příkonu v SO 05 v zájmovém území výstavby je vybudován samostatný kabelový přívod NN. Typ kabelu: CYKY Místo napojení kabelového vedení: nový rozvaděč RH01 umístěný v SO 03. Místo ukončení kabelového vedení: zásuvková skříň umístěná u objektu SO 07 Kabelová trasa: Po vyústění z rozvaděče RH01 bude kabel uložený ve volném terénu. Trasa pokračuje uložením kabelu volně ve výkopu až k objektu SO 07. Zde je kabel vtažen v chráničce do polohy zásuvkové skříně u SO 07. Napájecí kabelové vedení pro hlavní rozvaděč RM503 objektu S0 03 Vážnice Pro účely napojení požadovaného el. příkonu v SO 03 v zájmovém území výstavby je vybudován samostatný kabelový přívod NN. Strana 7 (celkem 11)

8 Typ kabelu: CYKY Místo napojení kabelového vedení: nový rozvaděč RH01 umístěný v SO 03. Místo ukončení kabelového vedení: hlavní rozvaděč RMS 03 objektu SO 03 je dodávkou objektu vážnice (typový kontejner). Kabelová trasa: bude realizována ve vnitřním prostoru kontejneru uložením kabelu v plastovém žlabu. Celková délka vedení: cca 1 x 10,0 m Napájecí kabelové vedení NN pro rozvaděč silniční váhy MT03 v objektu S0 03 Vážnice. Pro účely napojení požadovaného el. příkonu rozvaděče silniční váhy v zájmovém území výstavby bude vybudován samostatný kabelový přívod NN. Typ kabelu: CYKY Místo napojení kabelového vedení: nový rozvaděč RH01 umístěný v SO 03. Místo ukončení kabelového vedení: rozvaděč MT 03 umístěný v objektu SO 03 (rozváděč je dodávkou technologie silniční váhy). Kabelová trasa: je realizována ve vnitřním prostoru kontejneru uložením kabelu v plastovém žlabu. Celková délka vedení: cca 1 x 10,0 m Jistící skříň SR 542 Pro účely ukončení hlavního napájecího kabelu v areálu kompostámy je v blízkosti objektu SO 03 Vážnice osazena nová jistící skříň a to jako volně stojící plastový pilíř. Typ provedení: SR542 Krytí: IP44/1POO Výzbroj: 3 x pojistková lišta velikosti,,2" 2x pojistková lišta velikosti,,00" Hlavní rozváděč RH01 Pro účely napojení podružných odběrů situovaných v areálu kompostámy je v objektu S0 03 Vážnice osazený rozvaděč RH01. Typ provedení: oceloplechová rozvodnice nástěnná. Krytí: IP43/1P20. Výzbroj: hlavní jistič. : třífázový elektroměr : jističe pro napojení vývodových kabelů dílčích odběrů kompostárny : objekt S003 Vážnice je realizován jako typový kontejner kompletně vybavený elektroinstalací již od výrobce. Rovněž hlavní rozvaděč RMS03 je součástí dodávky kontejneru. Rozvaděč "RH01" je tedy zcela samostatný rozvaděč, který je do prostoru kontejneru osazen dodavatelem stavby. Zásuvková skříň MZ07 Pro účely napojení drobných přenosných spotřebičů v areálu kompostárny je navrženo osazení zásuvkové skříně u objektu SO 07 Betonové boxy. Typ provedení: plastová rozvodnice osazená zásuvkami: 2x 230V/16A, 1 x 400V/16A, 1 x 400V/32A. Strana 8 (celkem 11)

9 Krytí: IP44/IPOO. Skříň je osazena na ocelové konstrukci zapuštěné v betonovém základu u objektu S0 07. Proti vlivům povětrnosti je chráněna stříškou z Cu plechu. Rozvaděč RM05 Pro účely napojení drobných přenosných spotřebičů v areálu kompostárny a současně i snímání úrovně hladiny v záchytné jímce je navrženo osazení rozvaděče RM05 u objektu S005 Záchytná jímka. Typ provedení: plastová rozvodnice osazená zásuvkami 2x230V/16A,1x400V/16A,1x400V/32A a doplněná přístrojovou náplní pro účely snímání a dálkového přenosu úrovně hladiny v jímce. Krytí: IP44/IPOO Proti vlivům povětrnosti je chráněna stříškou z Cu plechu. Rozvaděč silniční váhy MT03 Rozvaděč je součást technologie silniční váhy. Projekt silnoproudu řeší jeho napojení kabelovým vývodem z rozvaděče RH01 (v S0 03). Uzemňovací soustava V místě osazení jistící skříně "SR542" je vybudována uzemňovací soustava z pásku FeZn 30x4 mm, která je uložena do výkopu společně s přívodným kabelovým vedením CYKY a to v délce cca 20 m od skříně. Pásek je zatažen do kabelového prostoru jistící skříně. Následně je pak provedeno nasvorkování pásku na drát CYY, který je propojen na uzemňovací svorku skříně. Z tohoto uzemňovacího vedení je následně provedený vývod pro: - napojení ocelové konstrukce objektu SO 03-Vážnice - vývod na přípojnici ochranného pospojování umístěnou v hlavním rozvaděči RH01 (z této přípojnice se provedou následně vývody vodičem CYY do rozvaděče RMS03 (S003) a MT03 (rozvaděč silniční váhy) - vývod na uzemňovací soustavu řešenou v objektu SO 11 Venkovní osvětlení. SO 10 Konečné terénní úpravy Stavební práce obsahují konečné terénní úpravy v rámci výstavby areálu kompostárny. Včetně úpravy ploch určených k ozelenění. Konečné terénní úpravy byly provedeny na půdorysné ploše o výměře m 2. Plochy, kde byly v rámci stavby prováděny násypy a odkopy (HTÚ), byly ohumusovány kvalitní zeminou o tloušťce vrstvy 15 cm, a následně osety travní směsí. Zemina pro ohumusování povrchu byla odebrána z deponie skrývek zemin provedených v rámci této stavby. Potřeba kvalitních zemin pro provedení tohoto stavebního objektu je 220,35 m 3. Ohumusování a zatravnění bylo provedeno na ploše m 2 (včetně skutečné plochy svahu 1:2). Ostatní nezpevněné plochy v rozsahu zájmového území stavby (v oploceném areálu kompostárny), byly obdělány, urovnány a osety travní směsí (4 376 m 2 ). Humusování provedeno na ploše m 2. Z toho připadá na rozprostření v rovině 474 m 2, rozprostření ve svahu provedeno na ploše 995 m2 (půdorysná plocha svahu 1 : 2 je 888 m 2 ). Humusování bylo provedeno na ploše, kde byly v rámci výstavby kompostárny prováděny násypy nebo odkopy stávajícího terénu. SO 11 Venkovní osvětlení Osvětlení přístupové komunikace Strana 9 (celkem 11)
