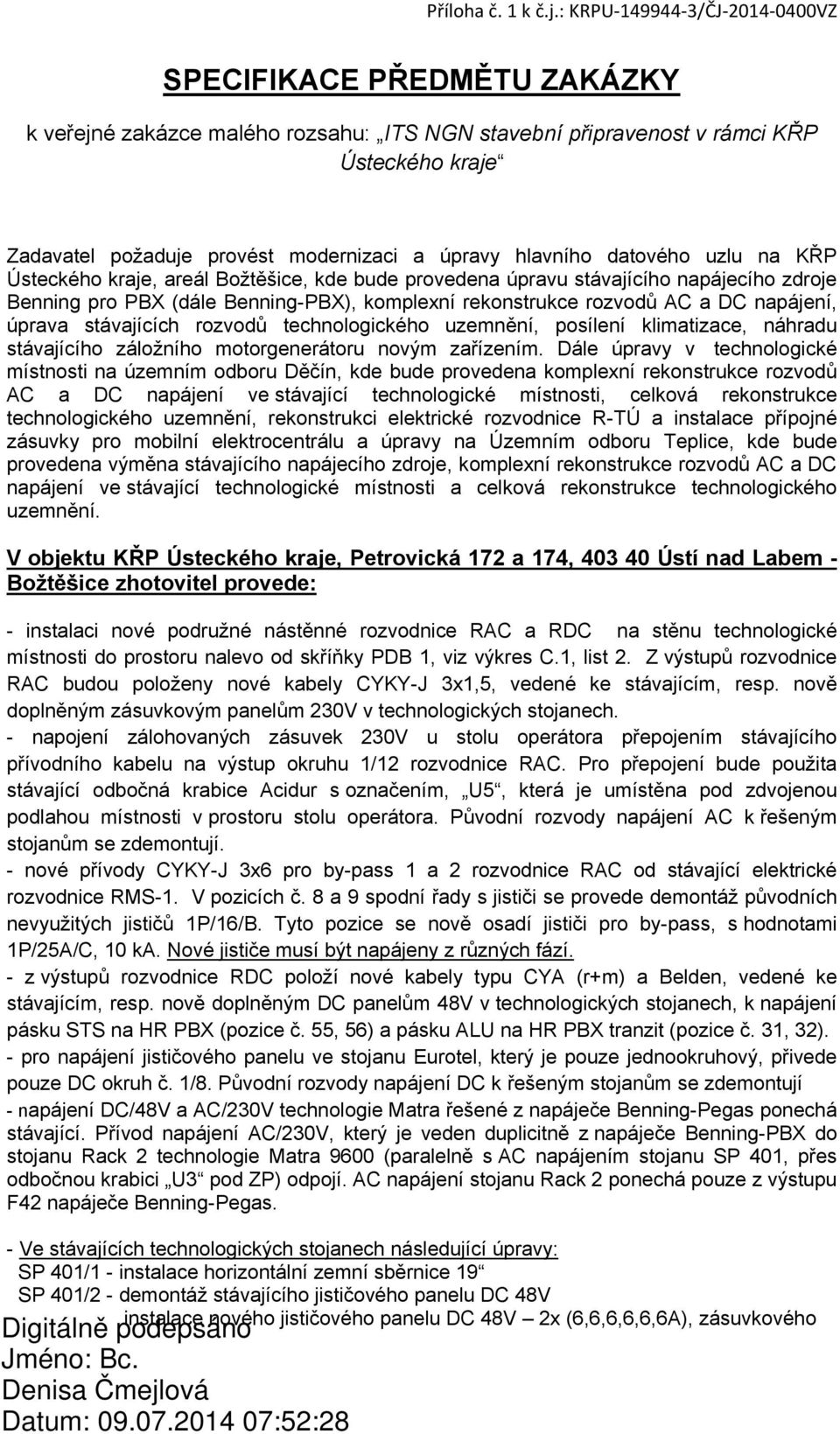

1 SPECIFIKACE PŘEDMĚTU ZAKÁZKY k veřejné zakázce malého rozsahu: ITS NGN stavební připravenost v rámci KŘP Ústeckého kraje Zadavatel požaduje provést modernizaci a úpravy hlavního datového uzlu na KŘP Ústeckého kraje, areál Božtěšice, kde bude provedena úpravu stávajícího napájecího zdroje Benning pro PBX (dále Benning-PBX), komplexní rekonstrukce rozvodů AC a DC napájení, úprava stávajících rozvodů technologického uzemnění, posílení klimatizace, náhradu stávajícího záložního motorgenerátoru novým zařízením. Dále úpravy v technologické místnosti na územním odboru Děčín, kde bude provedena komplexní rekonstrukce rozvodů AC a DC napájení ve stávající technologické místnosti, celková rekonstrukce technologického uzemnění, rekonstrukci elektrické rozvodnice R-TÚ a instalace přípojné zásuvky pro mobilní elektrocentrálu a úpravy na Územním odboru Teplice, kde bude provedena výměna stávajícího napájecího zdroje, komplexní rekonstrukce rozvodů AC a DC napájení ve stávající technologické místnosti a celková rekonstrukce technologického uzemnění. V objektu KŘP Ústeckého kraje, Petrovická 172 a 174, Ústí nad Labem - Božtěšice zhotovitel provede: - instalaci nové podružné nástěnné rozvodnice RAC a RDC na stěnu technologické místnosti do prostoru nalevo od skříňky PDB 1, viz výkres C.1, list 2. Z výstupů rozvodnice RAC budou položeny nové kabely CYKY-J 3x1,5, vedené ke stávajícím, resp. nově doplněným zásuvkovým panelům 230V v technologických stojanech. - napojení zálohovaných zásuvek 230V u stolu operátora přepojením stávajícího přívodního kabelu na výstup okruhu 1/12 rozvodnice RAC. Pro přepojení bude použita stávající odbočná krabice Acidur s označením, U5, která je umístěna pod zdvojenou podlahou místnosti v prostoru stolu operátora. Původní rozvody napájení AC k řešeným stojanům se zdemontují. - nové přívody CYKY-J 3x6 pro by-pass 1 a 2 rozvodnice RAC od stávající elektrické rozvodnice RMS-1. V pozicích č. 8 a 9 spodní řady s jističi se provede demontáž původních nevyužitých jističů 1P/16/B. Tyto pozice se nově osadí jističi pro by-pass, s hodnotami 1P/25A/C, 10 ka. Nové jističe musí být napájeny z různých fází. - z výstupů rozvodnice RDC položí nové kabely typu CYA (r+m) a Belden, vedené ke stávajícím, resp. nově doplněným DC panelům 48V v technologických stojanech, k napájení pásku STS na HR PBX (pozice č. 55, 56) a pásku ALU na HR PBX tranzit (pozice č. 31, 32). - pro napájení jističového panelu ve stojanu Eurotel, který je pouze jednookruhový, přivede pouze DC okruh č. 1/8. Původní rozvody napájení DC k řešeným stojanům se zdemontují - napájení DC/48V a AC/230V technologie Matra řešené z napáječe Benning-Pegas ponechá stávající. Přívod napájení AC/230V, který je veden duplicitně z napáječe Benning-PBX do stojanu Rack 2 technologie Matra 9600 (paralelně s AC napájením stojanu SP 401, přes odbočnou krabici U3 pod ZP) odpojí. AC napájení stojanu Rack 2 ponechá pouze z výstupu F42 napáječe Benning-Pegas. - Ve stávajících technologických stojanech následující úpravy: SP 401/1 - instalace horizontální zemní sběrnice 19 SP 401/2 - demontáž stávajícího jističového panelu DC 48V instalace nového jističového panelu DC 48V 2x (6,6,6,6,6,6A), zásuvkového

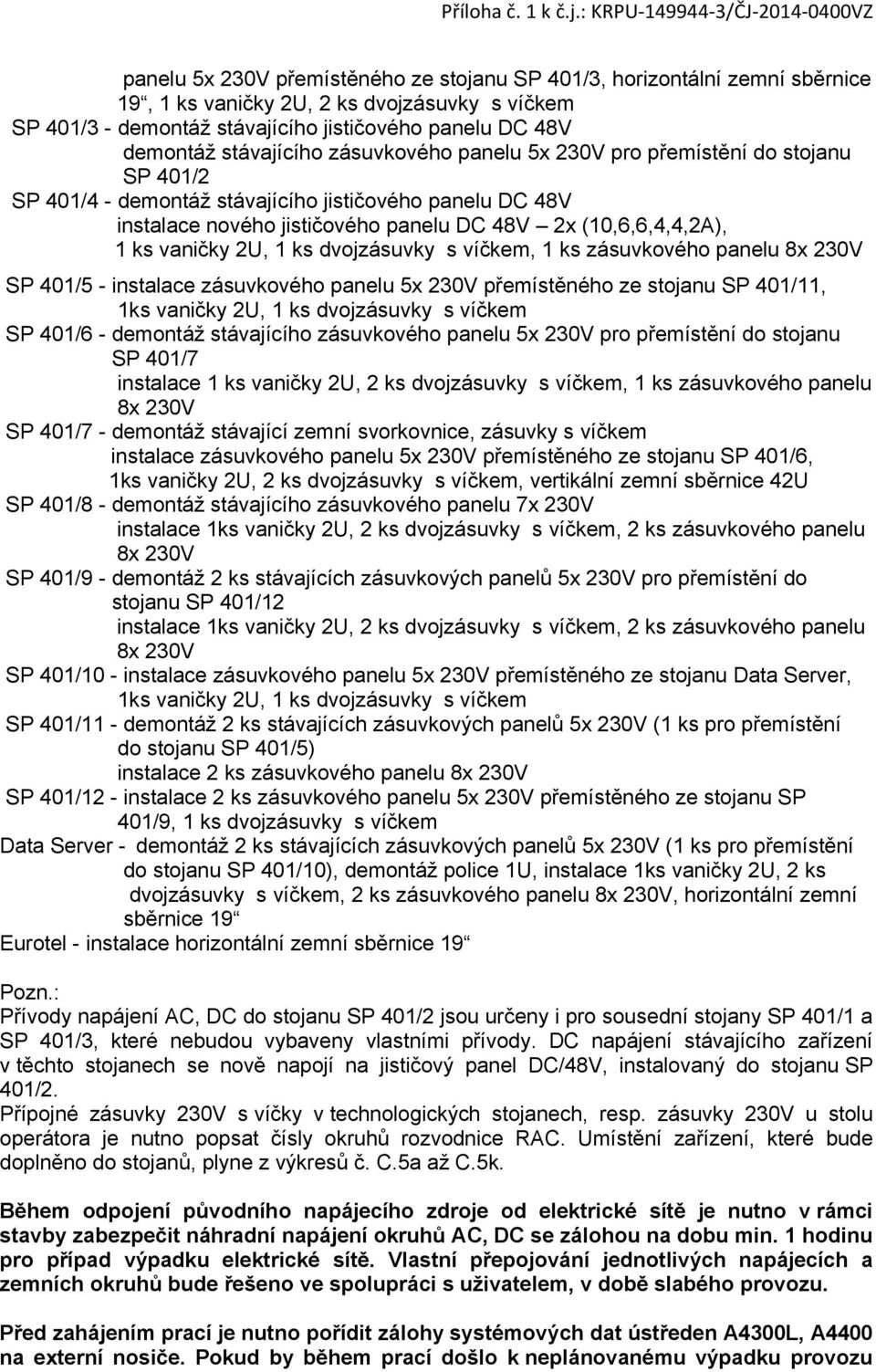

2 panelu 5x 230V přemístěného ze stojanu SP 401/3, horizontální zemní sběrnice 19, 1 ks vaničky 2U, 2 ks dvojzásuvky s víčkem SP 401/3 - demontáž stávajícího jističového panelu DC 48V demontáž stávajícího zásuvkového panelu 5x 230V pro přemístění do stojanu SP 401/2 SP 401/4 - demontáž stávajícího jističového panelu DC 48V instalace nového jističového panelu DC 48V 2x (10,6,6,4,4,2A), 1 ks vaničky 2U, 1 ks dvojzásuvky s víčkem, 1 ks zásuvkového SP 401/5 - instalace zásuvkového panelu 5x 230V přemístěného ze stojanu SP 401/11, 1ks vaničky 2U, 1 ks dvojzásuvky s víčkem SP 401/6 - demontáž stávajícího zásuvkového panelu 5x 230V pro přemístění do stojanu SP 401/7 panelu 8x 230V SP 401/7 - demontáž stávající zemní svorkovnice, zásuvky s víčkem instalace zásuvkového panelu 5x 230V přemístěného ze stojanu SP 401/6, 1ks vaničky 2U, 2 ks dvojzásuvky s víčkem, vertikální zemní sběrnice 42U SP 401/8 - demontáž stávajícího zásuvkového panelu 7x 230V instalace 1ks vaničky 2U, 2 ks dvojzásuvky s víčkem, 2 ks zásuvkového panelu 8x 230V SP 401/9 - demontáž 2 ks stávajících zásuvkových panelů 5x 230V pro přemístění do stojanu SP 401/12 instalace 1ks vaničky 2U, 2 ks dvojzásuvky s víčkem, 2 ks zásuvkového panelu 8x 230V SP 401/10 - instalace zásuvkového panelu 5x 230V přemístěného ze stojanu Data Server, 1ks vaničky 2U, 1 ks dvojzásuvky s víčkem SP 401/11 - demontáž 2 ks stávajících zásuvkových panelů 5x 230V (1 ks pro přemístění do stojanu SP 401/5) instalace 2 ks zásuvkového SP 401/12 - instalace 2 ks zásuvkového panelu 5x 230V přemístěného ze stojanu SP 401/9, 1 ks dvojzásuvky s víčkem Data Server - demontáž 2 ks stávajících zásuvkových panelů 5x 230V (1 ks pro přemístění do stojanu SP 401/10), demontáž police 1U, instalace 1ks vaničky 2U, 2 ks dvojzásuvky s víčkem, 2 ks zásuvkového, horizontální zemní sběrnice 19 Eurotel - instalace horizontální zemní sběrnice 19 Pozn.: Přívody napájení AC, DC do stojanu SP 401/2 jsou určeny i pro sousední stojany SP 401/1 a SP 401/3, které nebudou vybaveny vlastními přívody. DC napájení stávajícího zařízení v těchto stojanech se nově napojí na jističový panel DC/48V, instalovaný do stojanu SP 401/2. Přípojné zásuvky 230V s víčky v technologických stojanech, resp. zásuvky 230V u stolu operátora je nutno popsat čísly okruhů rozvodnice RAC. Umístění zařízení, které bude doplněno do stojanů, plyne z výkresů č. C.5a až C.5k. Během odpojení původního napájecího zdroje od elektrické sítě je nutno v rámci stavby zabezpečit náhradní napájení okruhů AC, DC se zálohou na dobu min. 1 hodinu pro případ výpadku elektrické sítě. Vlastní přepojování jednotlivých napájecích a zemních okruhů bude řešeno ve spolupráci s uživatelem, v době slabého provozu. Před zahájením prací je nutno pořídit zálohy systémových dat ústředen A4300L, A4400 na externí nosiče. Pokud by během prací došlo k neplánovanému výpadku provozu

3 systému, je nutno v co nejkratší době zajistit obnovu veškerých dat a zasíťování systému do rezortní sítě PČR. - provede instalaci nově řešené zemní sběrnice R-Uz (1) složené ze 2 ks zemních svorek. Umístění R-Uz (1) je řešeno na stěnu místnosti, do prostoru vlevo od skříně elektrického rozvaděče RMS-1, ve výšce cca 25 cm nad ZP. Viz výkres C.1, list 2. Vstupní svorka R-Uz (1) se napojí nově položeným zemním kabelem CYA 70 (žz) na stávající uzel uzemnění v místnosti rozvodna NN (místnost č. 20 v 1.PP objektu Ubytovna). Kabel bude uložen na nově řešený podstropní kabelový rošt a původní kabelový rošt na stropě místnosti rozvodny NN a dále do jedné ze stávajících trubek vedených z pravé stěny rozvodny pod ZP technologické místnosti. Na výstupy hlavní svorkovnice R-Uz (1) budou napojeny podružné svorkovnice R-Uz (2 až R-Uz (5). Z jednotlivých svorkovnic budou napojeny části technologie dle popisu na výkrese č. C.2c. Svorkovnice R-Uz (3) je určena zejména jako rezerva pro přizemnění technologie Pegas (Matra 9600), na ostatních svorkovnicích jsou ponechány další rezervy pro přizemnění stávajících datových stojanů, případně další budované technologie. V rámci stavby bude provedeno doplnění stávajících stojanů Server Data, Eurotel a SP 401/1, 2, 7 zemními sběrnicemi. Do stojanů SP 401/7 a SP 401/9 budou dodány rovněž zemní svorky. Umístění jednotlivých svorkovnic R-Uz plyne ze situačního plánu KU 422 na výkrese č. C.1, list 1 a 2. Situační plán místnosti Rozvodna NN je na výkrese č. C.7b. - úpravu napáječe Benning PBX, kdy DC jističe v pozicích V1 až V7 (zleva) se nahradí novými jističi 3x 80A, 4x 25A, charakteristika C nebo K. Jističe v pozicích V8 až V11 budou zdemontovány. AC jističe v pozicích U1 až U16 budou zdemontovány. Nově se instalují 3 samostatné výstupy s jističi 25A/C. Každý výstup bude vybaven chráničem 40A/300 ma. - instalaci nové podstropní klimatizační jednotky typu LG s chladicím výkonem 10 kw. Umístění vnitřní jednotky je řešeno na pravou část zadní stěny technologické místnosti, do prostoru nad stávající KJ. Před zahájením instalace je nutno zdemontovat původní zářivkové osvětlovací těleso, které je nefunkční. Venkovní jednotka nové KJ bude umístěna do oploceného prostoru na západní stěně přístavby objektu Ubytovna, do prostoru nad stávající venkovní jednotku typu Daikin. Trasa chladírenských trubek mezi vnitřní a venkovní jednotkou KJ se uloží do plastového kanálu EKD 120x40 mm. Pro výstup trasy na fasádu objektu se použije stávající prostup (dutá cihla), který má dostatečnou prostorovou kapacitu. Odkap kondenzátu bude vyveden na terén pod venkovní jednotkou. Napájení instalované klimatizační jednotky bude řešeno nově položeným kabelem typu CYKY-J 5x1,5, vedeným ze stávajícího elektrického rozvaděče RMS-2 v technologické místnosti. V rámci prací se provede doplnění RMS-2 novým jističem typu 3P/10A/C, 10 ka. Napájecí kabel bude veden pod úrovní ZP místnosti, v prostoru pod prostupem na fasádu objektu přejde do svislého úseku kanálu EKD 120x40 mm v nově položené vertikální plastové liště LHD 40x20 mm. Způsob umístění nové klimatizační jednotky plyne z výkresu č. C.6, list 1 a 2. - instalaci nového motorgenerátoru /dále MG). Vzhledem k charakteru zátěže (80 % zátěže je induktivní) je navržený výkon zdroje 145 kva /116 kw. Dodá nový rozvaděč automatického startu s umístěním do rozvodny NN. Nový MG bude instalován na vytvořené zpevněné ploše vedle původního agregátu. Na stěnu objektu Ubytovna poblíže vstupů napájecích kabelů do rozvodny NN se instaluje nová připojovací skříň (RIS) s nožovými pojistkami pro jištění přívodu od nového motorgenerátoru a přívodu z hlavní rozvodny areálu. Skříň RIS je navržena s osazenými přepěťovými ochranami třídy B+C/TN-C pro oba kabelové přívody. Svody CYA 35 (žz) od přepěťových ochran budou vedeny na sběrnici PEN skříně, která se připojí na stávající uzel uzemnění na vnitřní stěně rozvodny NN. Prostřednictvím skříně RIS bude provedeno přepojení provozu na nový záložní zdroj.

4 V objektu Územního odboru Děčín, Kaštanová 301/2, Děčín zhotovitel provede: - z nové rozvodnice RAC položí nové kabely CYKY-J 3x1,5, vedené ke stávajícím, resp. nově doplněným zásuvkovým panelům 230V v technologických stojanech. Napojení zálohovaných zásuvek 230V u stolu operátora se provede přepojením stávajícího přívodního kabelu na výstup okruhu 1/5 rozvodnice RAC. Pro přepojení bude použita nová pancéřová krabice typu 8107 se svorkovnicí S-66, umístěná po ZP. Původní rozvody napájení AC se zdemontují. - nově položí přívody CYKY-J 3x4 pro by-pass 1 a 2 rozvodnice RAC od nově řešené podružné rozvodnice R-TÚ. Jističe 1P/16A/C pro tyto okruhy budou umístěny do pozic č. 11 a 12 ve spodní modulové řadě rozvodnice. Tyto pozice musí být napájeny z různých fází. - Ve stávajících technologických stojanech se provedou následující úpravy: SP 432/A - demontáž stávajícího jističového panelu DC 48V, demontáž zásuvkového panelu 6x 230V instalace nového jističového panelu DC 48V - 2x (10,6,6,4,4,2A), SP 432/B - demontáž 4 ks zásuvkového panelu 6x 230V instalace 1 ks vaničky 2U, 2 ks dvojzásuvky s víčkem, 2 ks zásuvkového SP 432/C - úprava stávajícího zásuvkového panelu 6x 260V (doplnění jističe C/2A pro napájení ventilátorové jednotky, doplnění připojovacích svorek) instalace 1 ks vaničky 2U, 1 ks dvojzásuvky s víčkem SP 432/D - demontáž stávající zemní svorky, demontáž zásuvky s víčkem přemístění stávajícího zásuvkového panelu 5x 230V do zadní části stojanu, vertikální zemní lišty 42U Pozn.: Přípojné zásuvky 230V s víčky v technologických stojanech, resp. zásuvky 230V u stolu operátora je nutno popsat čísly okruhů rozvodnice RAC. Umístění zařízení, které bude doplněno do stojanů, plyne z výkresů č. C.5a až C.5d. Během odpojení původního napájecího zdroje od elektrické sítě je nutno v rámci stavby zabezpečit náhradní napájení okruhů AC, DC se zálohou na dobu min. 4 hodiny pro případ výpadku elektrické sítě. Vlastní přepojování jednotlivých napájecích a zemních okruhů bude řešeno ve spolupráci s uživatelem, v době slabého provozu. Před zahájením prací je nutno pořídit zálohy systémových dat ústředny A4400 na externí nosiče. Pokud by během prací došlo k neplánovanému výpadku provozu systému, je nutno v co nejkratší době zajistit obnovu veškerých dat a zasíťování systému do rezortní sítě PČR. - provede instalaci nově řešené zemní sběrnice R-Uz (1) složené ze 2 ks zemních svorek. Umístění R-Uz (1) je řešeno do prostoru pod rozvodnicí R-TÚ, viz výkres č. C.1,list 2. Původní zemní přívody pro napáječ, vyp. PBX, stojan SP 432/A a HR PBX budou zkráceny a přepojeny na R-Uz. Nově se ze svorkovnic R-Uz položí zemní přívody pro stojany SP 432/B až SP 432/D, rekonstruovanou rozvodnici R-TÚ (sběrnice PE-N) a podružené rozvodnice RAC, RDC. Nové zemní přívody budou vedeny pod ZP místnosti, uložené společně v plastových kanálech s rozvody DC napájení. Pro hlavní přívod uzemnění k R-Uz bude využit původní rezervní vodič CYA 70 (žz), jedná se o nevyužitou rezervu pro technologii

5 Pegas. Obsazení jednotlivých výstupů R-Uz plyne v výkresu č. C.2, rozvod technologického uzemnění, viz výkres č. C.4c. - provede instalaci přípojné zásuvky pro mobilní elektrocentrálu (dále EC). Umístěn nástěnné 3P přívodky pro připojení EC je navrženo na dvůr objektu ve výšce 150 cm nad terénem. Je navržena přívodka pro proud 16A s krytím IP 67. Umístění zásuvky 3P pro EC na straně místnosti PBX je řešeno pod rozvodnici RAC, viz výkres C.1, list 3. Celková délka přípojné trasy je cca 30 metrů. Pro možnost provozního uzemnění EC bude na přilehlý hromosvod č. 2 na dvoře objektu umístěna zemní svorka. - provede rekonstrukci elektrické rozvodnice R-TÚ, kdy umístění nově řešené rozvodnice R- TÚ je navrženo na levou stěnu místnosti PBX, napravo od stávající rozvodnice. Jedná se o zapuštěnou oceloplechovou rozvodnici pro 4x12 modulů, do 125A, s krytím IP 30. Stávající zásuvka 3P na stěně bude demontována. Z patrové elektrické rozvodnice RH bude položen nový přívodní kabel CYKY-J 4x10 pro rekonstruovanou rozvodnici R-TÚ. Nově bude řešen rovněž přívodní kabel pro napáječ technologie. V rámci instalace R-TÚ se dále položí rezervní trubky pro výstupní kabely, vedené pod ZP místnosti, min. počet 6 ks. Z rozvodnice budou nově položeny výstupy pro napájení by-passu 1 a 2 rozvodnice RAC. Svorka PE(N) rozvodnice R-TÚ bude přizemněna na nově řešenou sběrnici R-Uz. V objektu Územního odboru Teplice, Masarykova třída 1363, Teplice zhotovitel provede: - instalaci nové rozvodnice RAC a RDC na pravou stěnu místnosti PBX, Z výstupu rozvodnice RAC budou položeny nové kabely CYKY-J 3x1,5, vedené ke stávajícím, resp. nově doplněným zásuvkovým panelům 230V v technologických stojanech. Napojení zálohovaných zásuvek 230V u stolu operátora se provede přepojením stávajícího přívodního kabelu na výstup okruhu 1/5 rozvodnice RAC. Pro přepojení bude použita nová pancéřová krabice typu 8107 se svorkovnicí S-66, umístěná po ZP. Původní rozvody napájení AC se zdemontují. - nově položí přívody CYKY-J 3x4 pro by-pass 1 a 2 rozvodnice RAC od podružné rozvodnice R-TÚ. Jističe 1P/16A/C pro tyto okruhy budou umístěny do pozic č. 11 a 12 v horní modulové řadě rozvodnice. Tyto pozice musí být napájeny z různých fází. - Ve stávajících technologických stojanech se provedou následující úpravy: SP 439/A - demontáž stávajícího jističového panelu DC 48V, instalace nového jističového panelu DC 48V - 2x (10,6,6,4,4,2A), SP 439/B - demontáž zásuvkových panelů 230V /1 a 230V / 3 instalace 1 ks vaničky 2U a 1 ks dvojzásuvky s víčkem, 2 ks zásuvkového SP 439/C - instalace 1 ks vaničky 2U a 1 ks dvojzásuvky s víčkem SP 432/D - demontáž stávající zemní svorky, demontáž zásuvky s víčkem přemístění stávajícího zásuvkového panelu 5x 230V do zadní části stojanu, vertikální zemní lišty 42U Pozn.: Přípojné zásuvky 230V s víčky v technologických stojanech, resp. zásuvky 230V u stolu operátora je nutno popsat čísly okruhů rozvodnice RAC. Umístění zařízení, které bude doplněno do stojanů, plyne z výkresů č. C. 5a až C. 5d. Během odpojení původního napájecího zdroje od elektrické sítě je nutno v rámci stavby zabezpečit náhradní napájení okruhů AC, DC se zálohou na dobu min. 4 hodiny

6 pro případ výpadku elektrické sítě. Vlastní přepojování jednotlivých napájecích a zemních okruhů bude řešeno ve spolupráci s uživatelem, v době slabého provozu. Před zahájením prací je nutno pořídit zálohy systémových dat ústředny A4400 na externí nosiče. Pokud by během prací došlo k neplánovanému výpadku provozu systému, je nutno v co nejkratší době zajistit obnovu veškerých dat a zasíťování systému do rezortní sítě PČR. - provede rozšíření stávající uzemňovací sběrnice R-Uz a položení nových přívodů uzemnění k technologickému zařízení. Do horní poloviny skříňky R-Uz bude instalován nový zemní pásek Cu 30x5 mm, stávající zemní pásek se posune směrem dolů. Oba pásky se propojí krátkým úsekem vodiče CYA 25 (žz). V rámci prací budou položeny nové výstupy uzemnění k rozvodnicím RAC a ke stojanu SP 439/B. Nové zemní vodiče budou vedeny ze skříňky R-Uz pod ZP místnosti v rezervní trubce, zaústěné do skříňky R-Uz. Jako součást prací bude provedeno označení všech zemních kabelů na straně R-Uz. Nově položené kabely uzemnění pod ZP se uloží v plastových kanálech, společně s okruhy DC. Do stojanu SP 439/D bude doplněna nová uzemňovací sběrnice a zemní svorky. Obsazení jednotlivých výstupů R-Uz plyne v výkresu č. C.2, rozvod technologického uzemnění, viz výkres č. C.4c. - výměnu stávajícího napájecího zdroje. Stávající napáječ Benning bude nahrazen novým napáječem s vyšší kapacitou, s technickými parametry dle projektové dokumentace. Nový napáječ bude umístěn do 2 stojanů o půdorysných rozměrech 600x600 mm a max. výšce 2200 mm. Stávající napájecí kabel CYKY 5Cx6 bude přesměrován na příslušné svorky napáječe. Kapacita nově dodaných záložních baterií bude dimenzována na pokrytí záložní doby o délce min. 4 hodiny. Před zahájením prací zhotovitel zajistí na své náklady pořízení záloh systémových dat objektových telefonních ústředen (Alcatel 4300L, 44000) na externí nosiče. Pokud dojde během prací k výpadku provozu systému TÜ, zhotovitel zajistí v co nejkratší době obnovu veškerých dat TÚ a zasíťování do rezortní sítě PČR. Tuto činnost požaduje zadavatel provést kvalifikovanou osobou s osvědčením k provádění systémových činností na telefonních ústřednách Alcatel 4300L a Alcatel Zhotovitel zajistí na vlastní náklady na dobu odpojení stávajících zdrojů do zprovoznění nových zdrojů náhradní napájení střídavých i stejnosměrných okruhů technologických místností se zálohou na 30 minut pro případ výpadku elektrické energie. Zadavatel požaduje, aby po zprovoznění dodaných napájecích zdrojů zhotovitel ve spolupráci se zadavatelem provedl jejich funkční zkoušku, zkoušku simulace výpadku dodávky elektrické energie, přechodu napájecích zdrojů na provoz z motorgenerátoru a zpět. O průběhu těchto zkoušek bude pořízen zápis, který bude součástí akceptačního protokolu. Před zahájením prací zhotovitel předloží harmonogram prací. Před zahájením prací zajistí zhotovitel zakrytí a ochranu ostatních zařízení technologických místností tak, aby v souvislosti zejména s prováděním stavebních prací nedošlo k poškození a znečištění zařízení nebo podlahových krytin. Po dokončení prací provede zhotovitel hrubý úklid (odstranění prachu). Zhotovitel bude zodpovídat za poškození vybavení prostor, pokud vzniknou jeho vinou.

7 K dodaným napájecím zdrojům zhotovitel zajistí a dodá: - Místní bezpečnostní předpis dle ČSN EN ed.3 - Dokumentaci skutečného provedení dle č. 499/2006 Sb. A Zákona č. 186/2000Sb. - Požárně bezpečnostní řešení dle Vyhlášky MVČR č.23/2008 Sb. A norem řady ČSN XY - Výchozí revizní zprávy dle ČSN a ČSN Technické listy, návody a prohlášení o shodě dle Zákona č. 22/1997 Sb. a jeho novelizaci - Jako součást dodávky napájecích zdrojů požaduje zadavatel zajistit proškolení obsluhy. - Zadavatel požaduje dodržení záruční doby, servisních podmínek a garanci pozáručního servisu
