1 Prestigio P179

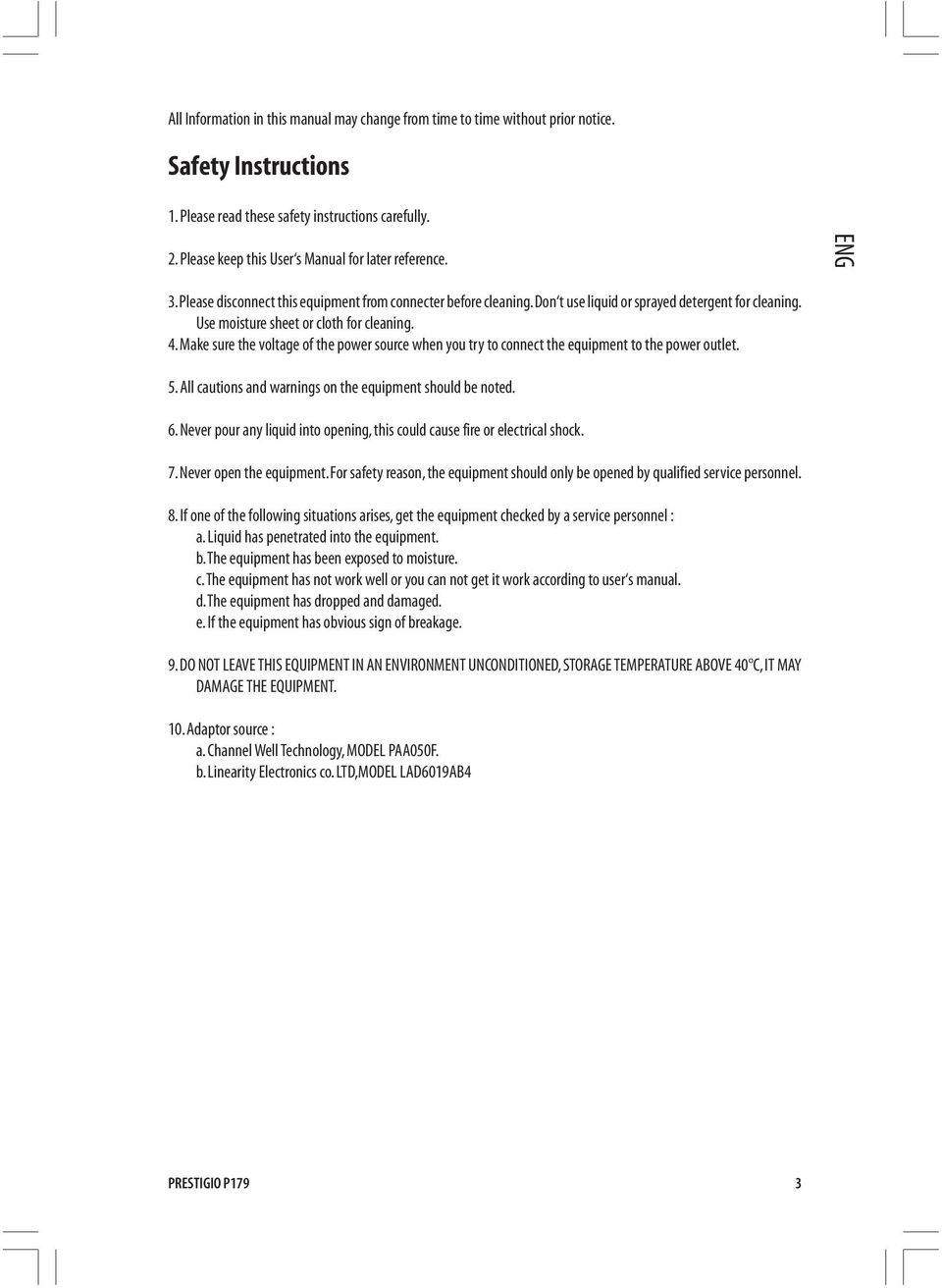

2 All Information in this manual may change from time to time without prior notice. Safety Instructions 1. Please read these safety instructions carefully. 2. Please keep this User s Manual for later reference. ENG 3. Please disconnect this equipment from connecter before cleaning. Don t use liquid or sprayed detergent for cleaning. Use moisture sheet or cloth for cleaning. 4. Make sure the voltage of the power source when you try to connect the equipment to the power outlet. 5. All cautions and warnings on the equipment should be noted. 6. Never pour any liquid into opening, this could cause fire or electrical shock. 7. Never open the equipment. For safety reason, the equipment should only be opened by qualified service personnel. 8. If one of the following situations arises, get the equipment checked by a service personnel : a. Liquid has penetrated into the equipment. b. The equipment has been exposed to moisture. c. The equipment has not work well or you can not get it work according to user s manual. d. The equipment has dropped and damaged. e. If the equipment has obvious sign of breakage. 9. DO NOT LEAVE THIS EQUIPMENT IN AN ENVIRONMENT UNCONDITIONED, STORAGE TEMPERATURE ABOVE 40 C, IT MAY DAMAGE THE EQUIPMENT. 10. Adaptor source : a. Channel Well Technology, MODEL PAA050F. b. Linearity Electronics co. LTD,MODEL LAD6019AB4 PRESTIGIO P179 3

3 View of Monitor Front View (1) ENG Back View (2) 4 PRESTIGIO P179

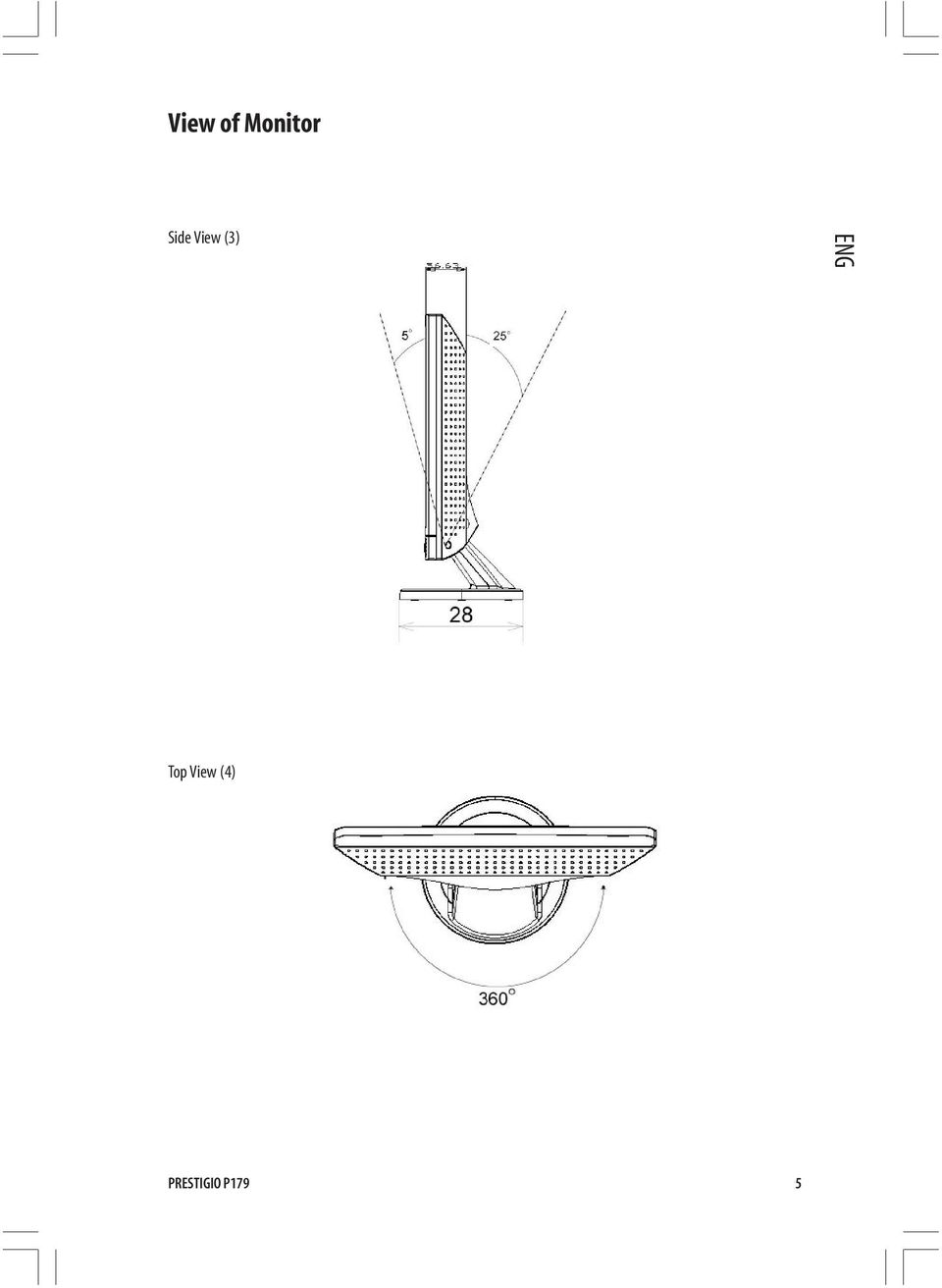

4 View of Monitor Side View (3) ENG Top View (4) PRESTIGIO P179 5

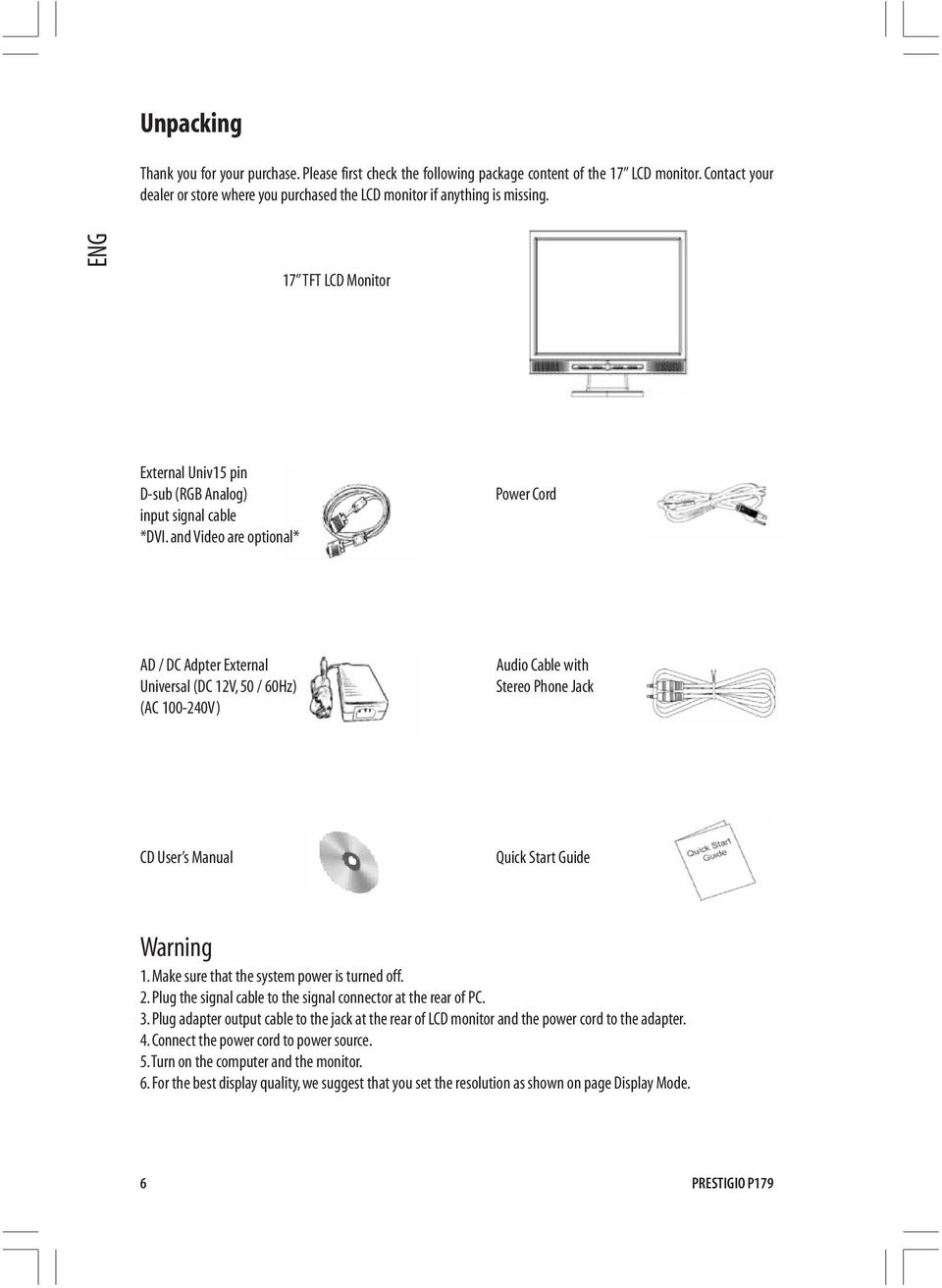

5 Unpacking Thank you for your purchase. Please first check the following package content of the 17 LCD monitor. Contact your dealer or store where you purchased the LCD monitor if anything is missing. ENG 17 TFT LCD Monitor External Univ15 pin D-sub (RGB Analog) input signal cable *DVI. and Video are optional* Power Cord AD / DC Adpter External Universal (DC 12V, 50 / 60Hz) (AC V) Audio Cable with Stereo Phone Jack CD User s Manual Quick Start Guide Warning 1. Make sure that the system power is turned off. 2. Plug the signal cable to the signal connector at the rear of PC. 3. Plug adapter output cable to the jack at the rear of LCD monitor and the power cord to the adapter. 4. Connect the power cord to power source. 5. Turn on the computer and the monitor. 6. For the best display quality, we suggest that you set the resolution as shown on page Display Mode. 6 PRESTIGIO P179

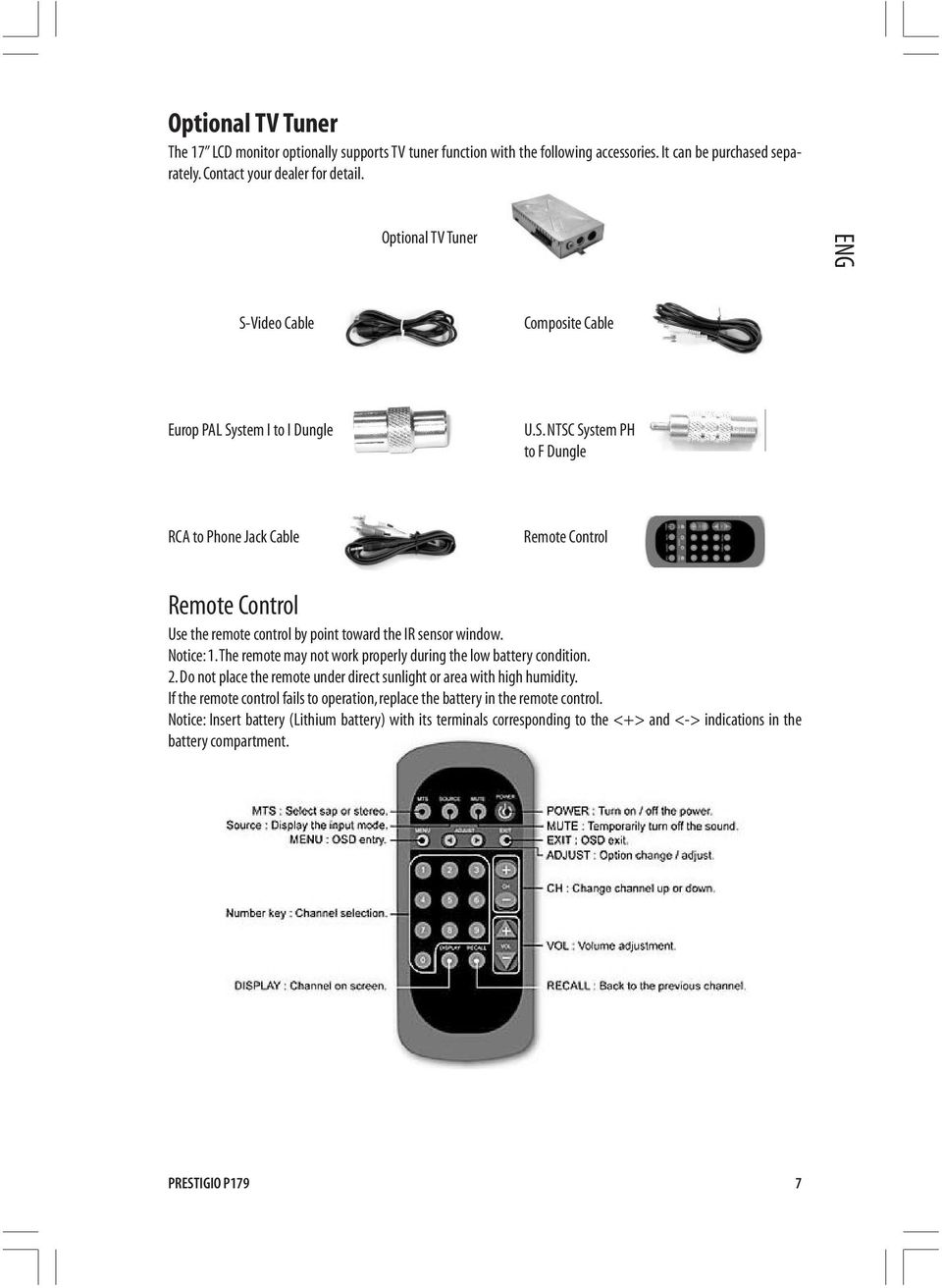

6 Optional TV Tuner The 17 LCD monitor optionally supports TV tuner function with the following accessories. It can be purchased separately. Contact your dealer for detail. Optional TV Tuner ENG S-Video Cable Composite Cable Europ PAL System I to I Dungle U.S. NTSC System PH to F Dungle RCA to Phone Jack Cable Remote Control Remote Control Use the remote control by point toward the IR sensor window. Notice: 1. The remote may not work properly during the low battery condition. 2. Do not place the remote under direct sunlight or area with high humidity. If the remote control fails to operation, replace the battery in the remote control. Notice: Insert battery (Lithium battery) with its terminals corresponding to the <+> and <-> indications in the battery compartment. PRESTIGIO P179 7

7 Cleaning Notes ENG 1. Be gentle to clean the screen. 2. Never use any kind of corrosiveness chemical dissolvent to clean the screen, it may hurt your screen surface. 3. We suggest that a camel hair brush or a soft, lint-free cloth be used to clean the screen. 4. Don t exert any pressure directly to the LCD screen. Precaution 1. Do not expose the monitor to direct sunlight or heat. 2. Do not spill liquid on the monitor. 3. Do not attempt to open the monitor. You may be hurt by electric shock. For service, call your place of purchase. 4. Do not use your monitor when magnets or electronic products are operating nearby. 5. Do not use harsh chemicals or strong cleaning solvents to clean the monitor screen. Wipe it with clean, soft clothes applied with mild solution. 6. Do not place anything on your monitor. Bad ventilation may elevate temperature in the monitor. 7. Don t use your fingers to touch the LCD screen, directly. Fingerprint contains oil and may be difficult to clean. Features Power Saving: The power management complies with VESA DPMS standard. When the system is idle (Off Mode), the monitor automatically cut its power consumption to a level less than 5w. Auto Adjustment Key Function: With AUTO key, you can automatically adjust the display for your best view. Wide Viewing Angle: The horizontal 150 and vertical 125 offer you great screen view. Plug and play compatibility: With DDC1/DDC2B compliance, the monitor is plug and play compatible to Windows 95/98/me/2000/XP. Space Saving: The monitor is designed with 280 mm indepth to provide you with more hand room for desk working space. Side-by-Side : The monitor comes with 17.7 mm trimmed down frame to offer side-by-side operation 8 PRESTIGIO P179

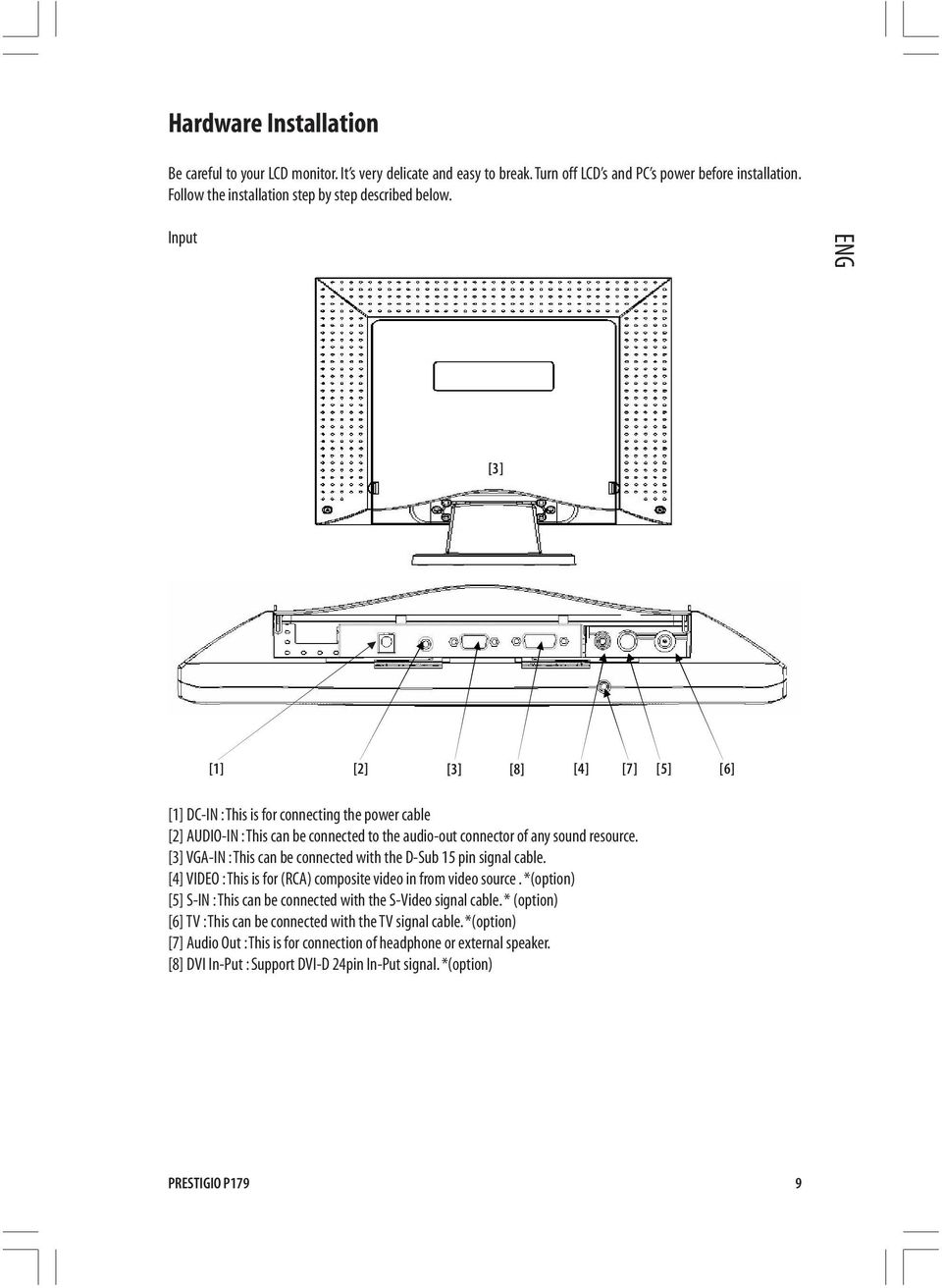

8 Hardware Installation Be careful to your LCD monitor. It s very delicate and easy to break. Turn off LCD s and PC s power before installation. Follow the installation step by step described below. Input ENG [3] [1] [2] [3] [8] [4] [7] [5] [6] [1] DC-IN : This is for connecting the power cable [2] AUDIO-IN : This can be connected to the audio-out connector of any sound resource. [3] VGA-IN : This can be connected with the D-Sub 15 pin signal cable. [4] VIDEO : This is for (RCA) composite video in from video source. *(option) [5] S-IN : This can be connected with the S-Video signal cable. * (option) [6] TV : This can be connected with the TV signal cable. *(option) [7] Audio Out : This is for connection of headphone or external speaker. [8] DVI In-Put : Support DVI-D 24pin In-Put signal. *(option) PRESTIGIO P179 9

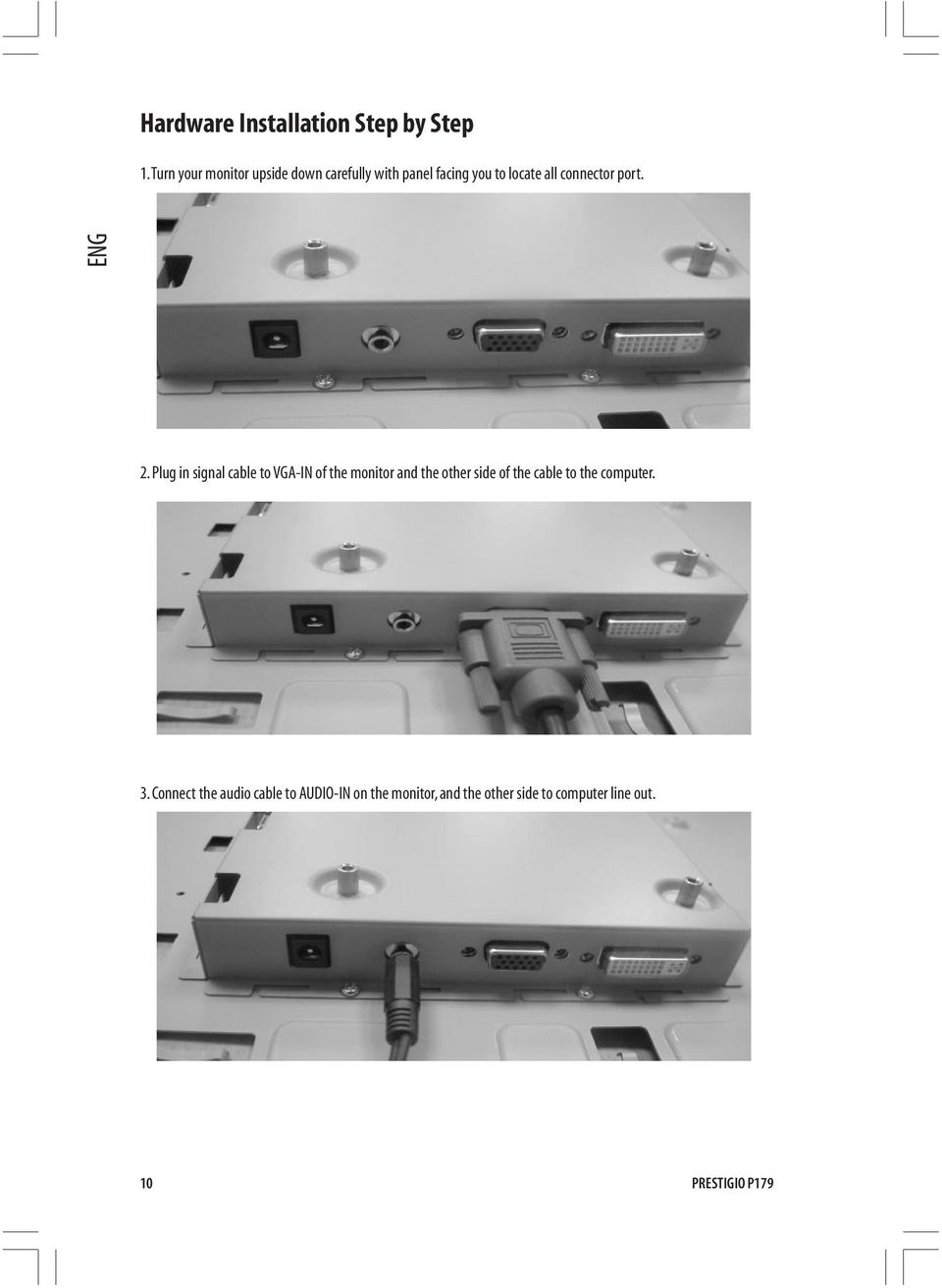

9 Hardware Installation Step by Step 1. Turn your monitor upside down carefully with panel facing you to locate all connector port. ENG 2. Plug in signal cable to VGA-IN of the monitor and the other side of the cable to the computer. 3. Connect the audio cable to AUDIO-IN on the monitor, and the other side to computer line out. 10 PRESTIGIO P179

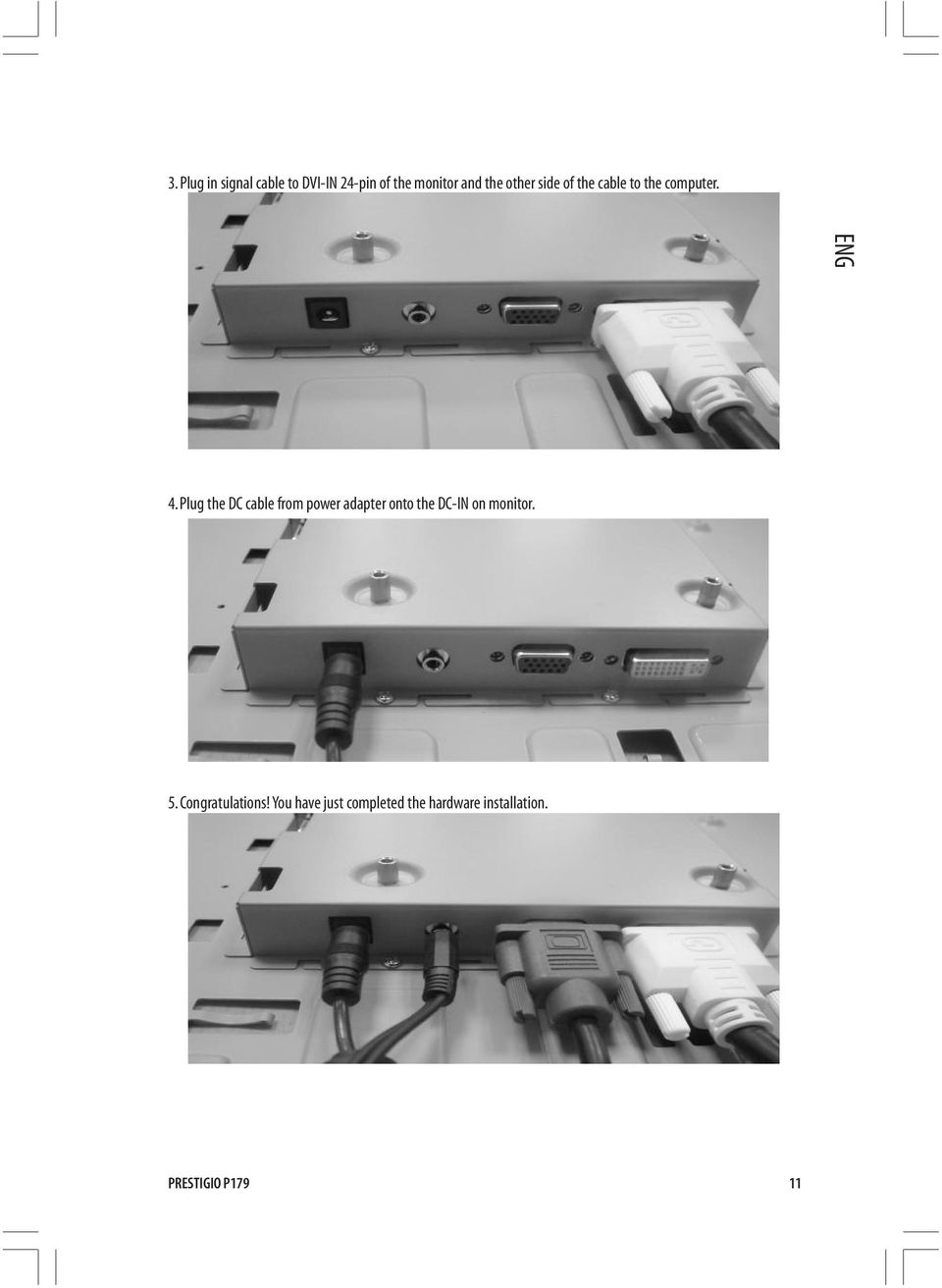

10 3. Plug in signal cable to DVI-IN 24-pin of the monitor and the other side of the cable to the computer. ENG 4. Plug the DC cable from power adapter onto the DC-IN on monitor. 5. Congratulations! You have just completed the hardware installation. PRESTIGIO P179 11

11 Hardware Installation TV Tuner (Option) 1. Hardware installation for optional TV tuner of the 17 TFT LCD monitor is described below. ENG 2. First, remove the plastic back cover by pushing clips in two sides. 3. Locate pin connector on the TV tuner and the pin connector on monitor indicated. 12 PRESTIGIO P179

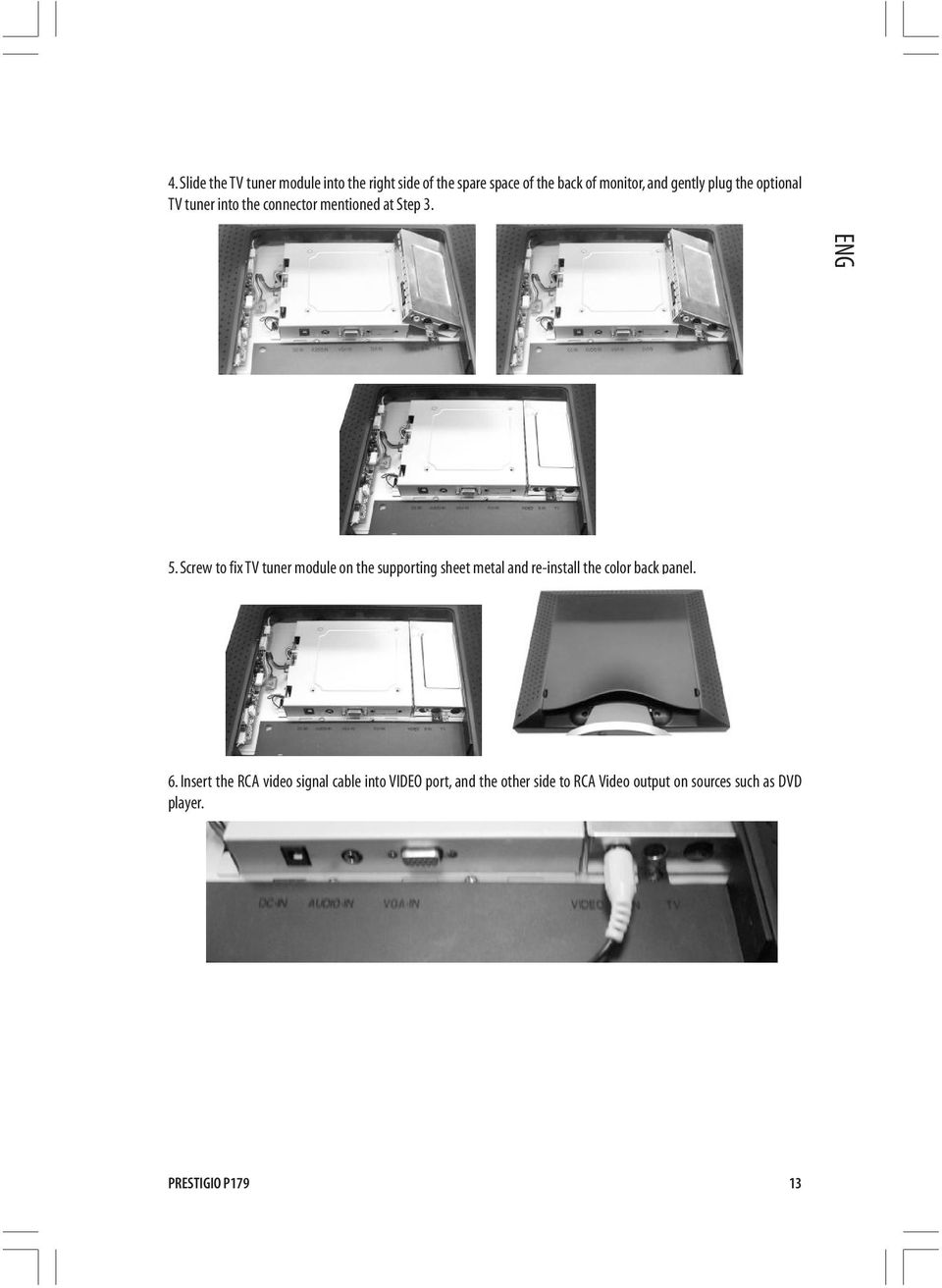

12 4. Slide the TV tuner module into the right side of the spare space of the back of monitor, and gently plug the optional TV tuner into the connector mentioned at Step 3. ENG 5. Screw to fix TV tuner module on the supporting sheet metal and re-install the color back panel. 6. Insert the RCA video signal cable into VIDEO port, and the other side to RCA Video output on sources such as DVD player. PRESTIGIO P179 13

13 7. Insert the S-Video signal cable into S-IN port, and the other side to S-Video output on sources such as DVD player. ENG 8. Insert the TV signal cable into TV port, from the local cable TV system provider. 9. Congratulations again! You ve done an incredible job and can start to enjoy it. 14 PRESTIGIO P179

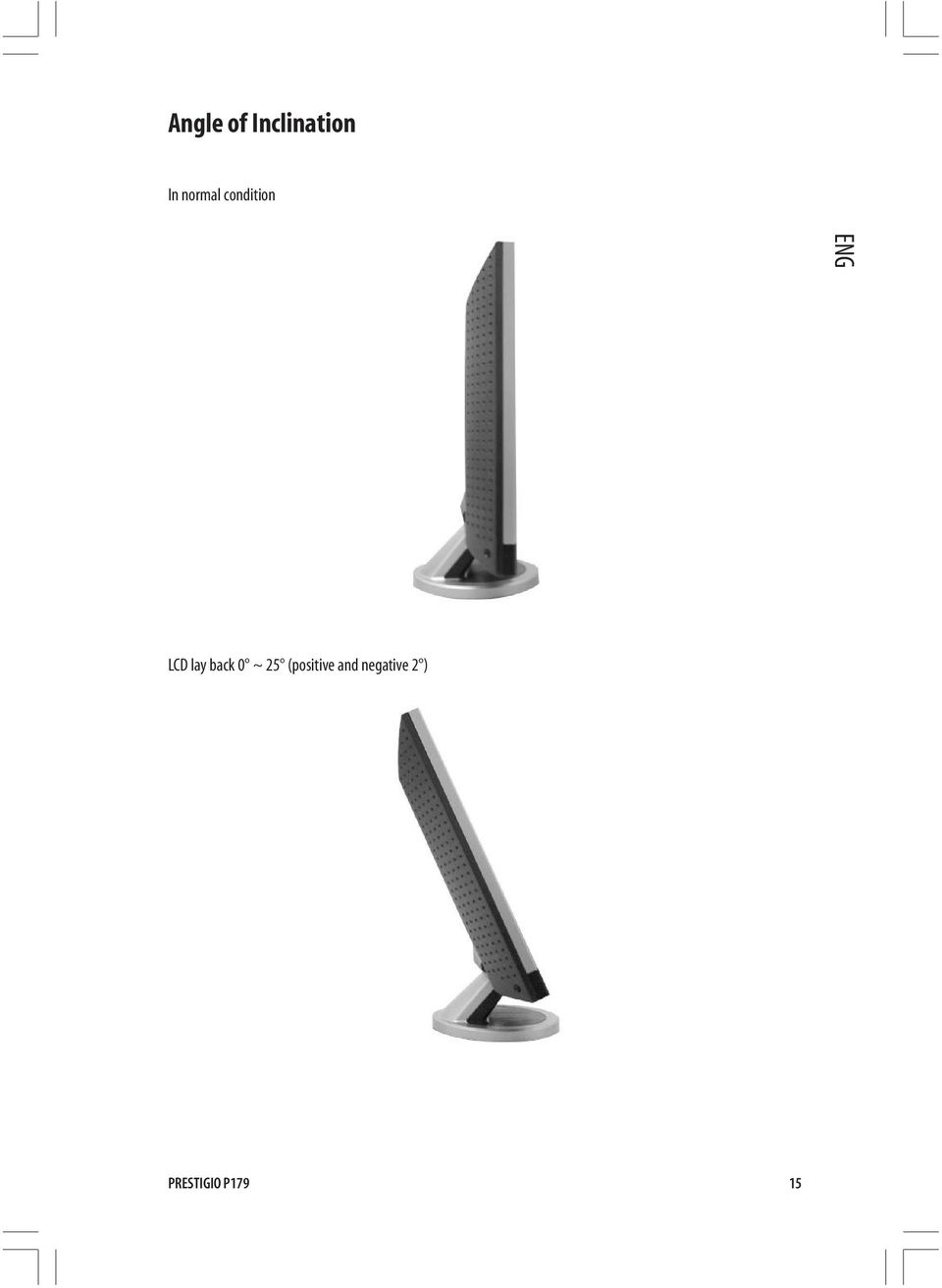

14 Angle of Inclination In normal condition ENG LCD lay back 0 ~ 25 (positive and negative 2 ) PRESTIGIO P179 15

15 Monitor Setup Button Menu control button ENG Auto Adjust OSD Menu Power Down Up There 5 keys for user to set up the monitor, including Power, MENU, AUTO, <\/> Down/Left, </\> Up/Right. Please refer to the introduction below. 1. Power : Turn the LCD power on and off. When the power is on, the light turns green, and standby in the color of orange. 2. AUTO : Exit and save the setting. Hot key for auto adjustment. 3. MENU : Press the button to display OSD main menu and select OSD Option. 4. </\> Up/Right : Increase the value in the OSD option. Hot key for PC / Video / S- Video / TV mode. You can use the button to switch between PC,Video, S-Video, and TV mode screen. 5. <\/> Down/Left : Decrease the value in the OSD option. Hot key for volume adjustment. 16 PRESTIGIO P179

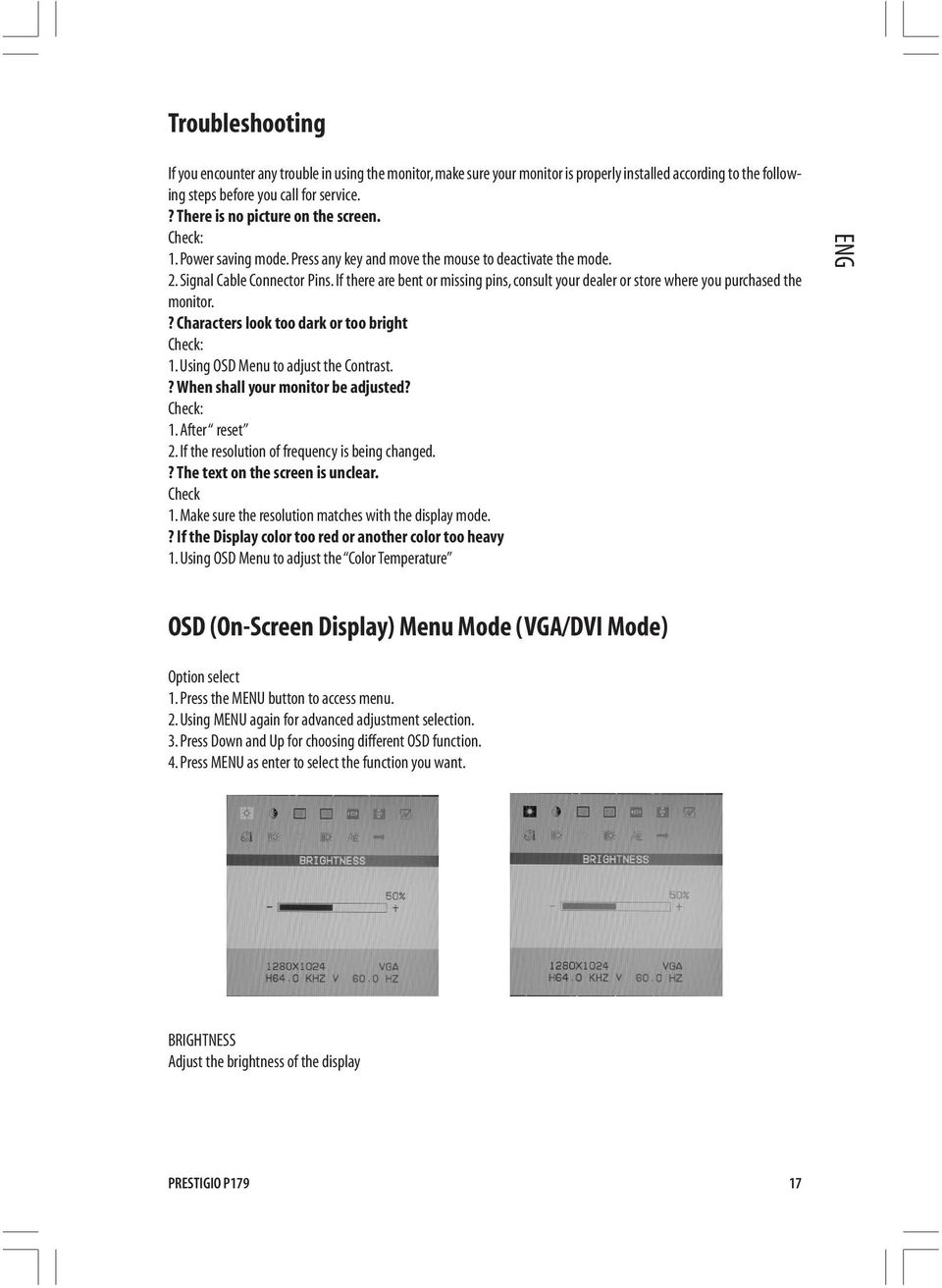

16 Troubleshooting If you encounter any trouble in using the monitor, make sure your monitor is properly installed according to the following steps before you call for service.? There is no picture on the screen. Check: 1. Power saving mode. Press any key and move the mouse to deactivate the mode. 2. Signal Cable Connector Pins. If there are bent or missing pins, consult your dealer or store where you purchased the monitor.? Characters look too dark or too bright Check: 1. Using OSD Menu to adjust the Contrast.? When shall your monitor be adjusted? Check: 1. After reset 2. If the resolution of frequency is being changed.? The text on the screen is unclear. Check 1. Make sure the resolution matches with the display mode.? If the Display color too red or another color too heavy 1. Using OSD Menu to adjust the Color Temperature ENG OSD (On-Screen Display) Menu Mode (VGA/DVI Mode) Option select 1. Press the MENU button to access menu. 2. Using MENU again for advanced adjustment selection. 3. Press Down and Up for choosing different OSD function. 4. Press MENU as enter to select the function you want. BRIGHTNESS Adjust the brightness of the display PRESTIGIO P179 17

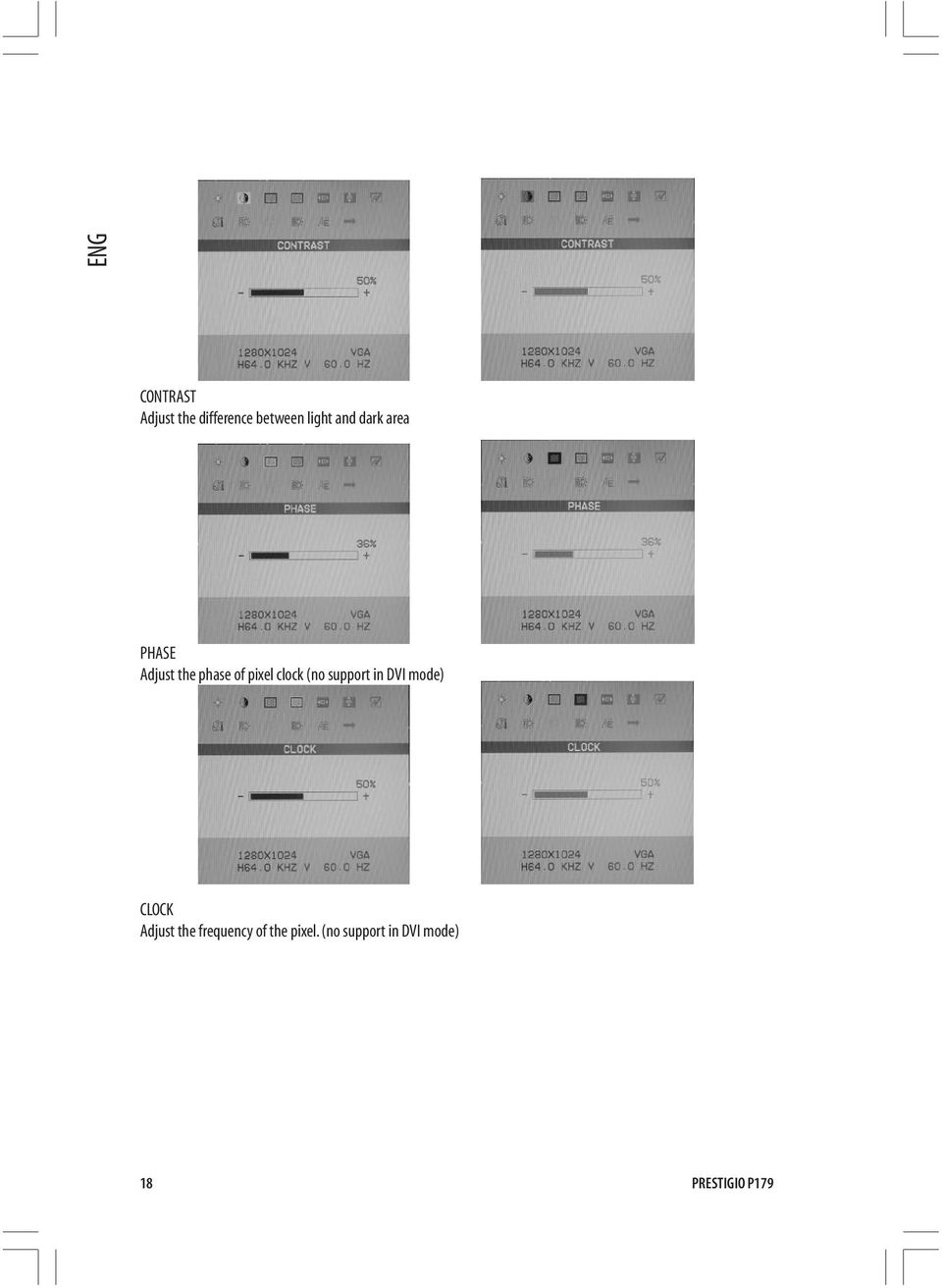

17 ENG CONTRAST Adjust the difference between light and dark area PHASE Adjust the phase of pixel clock (no support in DVI mode) CLOCK Adjust the frequency of the pixel. (no support in DVI mode) 18 PRESTIGIO P179

18 ENG H-POSITION Adjust the horizontal position of the display (no support in DVI mode) V-POSITION Adjust the vertical position of the display (no support in DVI mode) COLOR TEMP Adjust the color temperature of display temperature PRESTIGIO P179 19

19 ENG RED Adjust the RED color (must setting USER mode in color temperature select item) GREEN Adjust the GREEN color (must setting USER mode in color temperature select item) BLUE Adjust the BLUE color (must setting USER mode in color temperature select item) 20 PRESTIGIO P179

20 ENG LANGUAGE LANGUAGE Support Setting MISCELLANEOUS Enter to Next page for others setting RETURN Return to Previous page for adjust PRESTIGIO P179 21

21 ENG OSD H-POSITION Adjust the horizontal position of the OSD OSD V-POSITION Adjust the vertical position of the OSD OSD DURATION OSD lasting time 22 PRESTIGIO P179

22 ENG OSD ROTATION OSD Rotation Setting OSD FLIP OSD Flip Setting OSD MIRROR OSD Mirror Setting PRESTIGIO P179 23

23 ENG VOLUME Adjust the Speaker volume MODE EXCHANGE VGA/DVI mode change Setting 24 PRESTIGIO P179

24 OSD (On-Screen Display) Menu Mode (VIDEO/S-VIDEO Option) Option Select 1. Press the MENU button to enter the Menu 2.Press the MENU again for advanced adjustment selection (channel selection is included) 3.Press <\/> Down/Lift, </\> Up/Right for choose different OSD function 4.Press MENU as enter to select the function you want ENG BRIGHTNESS Adjust the brightness of the display CONTRAST Adjust the difference between light and dark area SATURATION Adjust the color saturation PRESTIGIO P179 25

25 ENG TINT Adjust the Tint SHARPNESS Adjust the Sharpness LANGUAGE Language Setting 26 PRESTIGIO P179

26 ENG RESET Recall the factory-setting OSD H-POSITION Adjust the horizontal position of OSD OSD V-POSITION Adjust the vertical position of the OSD PRESTIGIO P179 27

27 ENG OSD DURATION OSD lasting time VOLUME Adjust the volume (VIDEO/TV) TV OPTION Advanced adjustment for TV function(only for TV mode) 28 PRESTIGIO P179

28 OSD (On-Screen Display) Menu Mode (TV / CATV Option) TV/CAT OSD Adjustment are almost same as VIDEO, except some TV/CATV adjustment Function Select 1. Press MENU button to enter the Menu 2. Press MENU button again for advanced adjustment (included channel select) 3. Use <\/> Down/Lift, </\> Up/Right button to select different OSD function 4. Press MENU button to select the function you want ENG RETURN Return to Previous page CH SEARCHING The TV Channel searching PRESTIGIO P179 29

29 ENG CH EDIT Select TV channel edition CH FINE TUNE TV channel fine tune AIR-CABLE TV signal AIR/ Cable Select 30 PRESTIGIO P179

30 ENG COUNTRY Users country select PS: For detail description of TV function and adjustment please refer your TV manual OSD display select item description VIDEO : Display the In-Put Signal is VIDEO or S-VIDEO NTSC : Display the VIDEO In-Put signal format is NTSC(or PAL) 1280X1024 : In-Put signal resolution is1280x1024 VGA : In-Put signal Mode is VGA Mode DVI : In-Put signal Mode is DVI Mode CATV : In-Put TV signal is Cable-TV system (CATV - TV) NTSC : In-Put TV system is NTSC system (NTSC - PAL - SECAM) PRESTIGIO P179 31

31 Display Mode ENG 1. We offer you 26 Windows compatible modes. 2. If any interference occurs on your screen while you modulating your PC or OSD. It is normal. 3. To obtain best display quality, remember to upgrade your video card driver. We strongly recommended you choose a mode listed in the above-mentioned table. 4. The modes not listed on the table above may be supported. 5. You may use the power management on your computer. It s good for extending the service life of the product. 32 PRESTIGIO P179

32 Specification LCD Panel Type 17.0 TFT Active Matrix LCD Display Viewing Angle H:140, V:130 Contrast Ratio 500 : 1 (Max), 400 : 1(Typical) Brightness 300 cd/m2 (Max) Response Time 16 ms(typical) Display Colors 16.2M colors Max Resolution 1280X1024(SXGA) Pixel Pitch 0.264mm(H)x0.264mm(V) Input Signals RGB Analog Video Level:0.7Vp-p(75O) Sync TTL with 75O internal pull-up resistors Frequency FH:30~79KHz / FV:56~75Hz Video In** Auto Detect NTSC/PAL interlaced video with input format of DVI ** Digital Input Composite video(av) and S-video Compatibility PC Up to 1280X1024@75Hz(Non-interlaced) Connector RGB Analog D-sub 15-pins Audio In Stereo Phone Jack, RCA-Jack(L/R)* Audio Out Stereo Phone Jack, RCA-Jack(L/R)* DVI-D Input** DVI-D 24-pins Connector Power 12V/DC Power Jack Power AC input Voltage V, 50/60Hz(universal) via external AC Adapter DC input Voltage 12VDC 4A Max Consumption Active < 48Watt Max Power saving mode Standby < 5Watt Internal Speaker 2Wx2(Stereo) User Interface LED Indicator Active - Green Off - Turn off Standby - Orange Operating Condition Temperature 0 C~40 C Air Humidity 20% ~ 80% R.H. Dimensions Physical 438mm(H) x 436mm(W) x 59mm(D) Net Weight 5.5Kg DDC DDC1/DDC2B Compliant Power Management VESA DPMS, EPA Energy Star Regulation CE, FCC, BSMI, CB, TUV, UL (Certifications) ENG **Option Function PRESTIGIO P179 33

33 Všechny informace obsažené v tomto návodu mohou být předmětem změn bez jakéhokoliv dalšího upozornění. Bezpečnostní upozornění 1. Pozorně čtěte tento návod. CZ 2. Uschovejte si jej pro možnost pozdějšího nahlédnutí do něj. 3. Před čistěním monitor vždy odpojte od el. sítě. Nepoužívejte tekutá čistidla ani čistidla ve spreji. Používejte pouze navlhčenou utěrku. 4. Před připojením monitoru do sítě se vždy ujistěte o správné hodnotě el. napětí. 5. Řiďte se všemi upozorněními, které jsou uvedeny na výrobku. 6. Nikdy do monitoru nelijte žádnou tekutinu, můžete tím způsobit požár či si přivodit úraz el. proudem. 7. Monitor nikdy nerozebírejte. Z bezpečnostních důvodu by monitor měl být rozebírán pouze kvalifikovaným mechanikem. 8. Pokud nastane některá z následujících okolností, nechte monitor zkontrolovat v odborném servisu: a. Do monitoru se dostala nějaká tekutina. b. Monitor byl vystaven vysoké vlhkosti. c. Monitor nepracuje správně nebo nereaguje na ovládání podle návodu k obsluze. d. Monitor spadl a poškodil se. e. Monitor vykazuje známky fyzického poškození. 9. NENECHÁVEJTE MONITOR V PROSTŘEDÍ S TEPLOTOU VYŠŠÍ NEŽ 40 C, MŮŽE DOJÍT K JEHO POŠKOZENÍ. 10. Napájecí adaptér a. Channel Well Technology, MODEL PAA050F. b. Linearity Electronics co. LTD,MODEL LAD6019AB4 34 PRESTIGIO P179

34 Pohled na monitor Pohled zpředu /1/ CZ Pohled zezadu /2/ PRESTIGIO P179 35

35 Pohled na monitor CZ Pohled ze strany /3/ Pohled ze shora /4/ 36 PRESTIGIO P179

36 Vybalení monitoru Děkujeme Vám za zakoupení tohoto monitoru. Nejprve prosím zkontrolujte úplnost balení monitoru včetně všech součástí dodávky. Pokud některá z následujících položek chybí, kontaktujte svého prodejce. 17" TFT LCD Monitor CZ Externí univerzální signálový kabel 15 pin D-sub kabel pro Napájecí přívodní kabel analogový RGB signál * DVI a Video kabel jsou volitelné* Síťový adaptér DC 12 V/50-60 Hz pro vstupní napětí AC V Audio kabel se stereofonním sluchátkovým konektorem Návod k obsluze na CD Rychlý průvodce instalací monitoru Varování: 1. Ujistěte se, že vaše PC je vypnuto. 2. Zapojte signálový kabel do konektoru videokarty na zadní straně PC. 3. Připojte konektor výstupního kabelu ze síťového adaptéru do zdířky na zadní straně monitoru a napájecí síťový kabel adaptéru. 4. Připojte síťový napájecí kabel do el. zásuvky. 5. Zapněte PC i monitor. 6. Pro dosažení nejlepší kvality zobrazení doporučujeme nastavit rozlišení tak, jak je popsáno na stránce Režim zobrazení. PRESTIGIO P179 37

37 Volitelný televizní tuner Tento 17" monitor volitelně podporuje funkci TV tuneru s následujícím příslušenstvím, které lze odděleně zakoupit. Ohledně detailů kontaktujte vašeho prodejce. Volitelný TV tuner CZ S-Video kabel Sdružený kabel Evropský PAL systém U.S. NTSC systém RCA sluchátkový kabel Dálkové ovládání Dálkové ovládání Dálkové ovládání používejte tak, že jej nasměrujete na okénko senzoru dálkového ovládání na monitoru. Upozornění: 1. Dálkové ovládání nemusí pracovat správně, pokud jsou slabé baterie. 2. Neumísťujte dálkový ovladač do prostředí s vysokou vlhkostí nebo tam, kde by na něj mohly přímo dopadat sluneční paprsky. Pokud dálkové ovládání nefunguje správně, vyměňte jeho baterie. Upozornění: Vložte baterie /lithiové baterie/ tak, aby odpovídaly svými póly + a - značkám v bateriovém prostoru. 38 PRESTIGIO P179

38 Rady k čištění monitoru 1. Dbejte vždy opatrnosti při čištění obrazovky. 2. Nikdy nepoužívejte žádná chemická rozpouštědla k čištění obrazovky. 3. Pro čištění obrazovky doporučujeme používat kartáček z velbloudích chlupů nebo měkké utěrky, které nepouští chloupky. 4. Vyhněte se při čištění obrazovky přílišnému tlaku na její povrch. Upozornění: 1. Nevystavujte monitor přímému slunečnímu svitu nebo tepelnému záření. 2. Nestříkejte na monitor žádné tekutiny. 3. Nezkoušejte monitor rozebírat. Můžete si tím způsobit úraz el. proudem. Pro zjištění místa opravny kontaktujte svého prodejce monitoru. 4. Nepoužívejte monitor v prostředí, kde jsou předměty vytvářející silné magnetické pole. 5. Na čištění obrazovky nepoužívejte žádné chemikálie nebo jiné silné čistící prostředky. Používejte pouze čistou měkkou navlhčenou utěrku. 6. Na monitor nepokládejte žádné předměty. Snížená ventilace vzduchu může způsobit přehřátí monitoru. 7. Nedotýkejte se prsty povrchu LCD panelu. Otisky prstů obsahují mastnotu a ta se z povrchu LCD panelu špatně odstraňuje. CZ Vlastnosti monitoru Úsporný režim Úsporný režim odpovídá standardu VESA DPMS. Pokud je PC vypnuto nebo je v režimu spánku, monitor automaticky sníží spotřebu na méně než 5 W. Funkce tlačítka automatického nastavení: S tlačítkem AUTO můžete automaticky nastavit zobrazení displeje na optimální zobrazení. Široký zobrazovací úhel Zobrazovací úhel 150 horizontálně a 125 vertikálně poskytuje výborné podmínky pro sledování zobrazení na tomto monitoru. Kompatibilita s technologií Plug and Play Ve shodě s předpisy DDC1/DDC2B je tento monitor plně kompatibilní s technologií Plug and Play sytému Windows 95/98/ME/ 2000/XP. Úspora místa Monitor je svojí pracovní šířkou 280 mm koncipován k šetření prostorem na vašem pracovním stole. Možnost využití několika monitorů vedle sebe - panel Tento monitor je možno díky 17 mm šířce jeho rámu okolo displeje používat v plošné sestavě několika monitorů vedle sebe. PRESTIGIO P179 39

39 Instalace monitoru Buďte na tento monitor opatrní, neboť hrubým zacházením se může snadno poškodit. Před jeho instalací vypněte PC a postupujte podle níže popsaných kroků. Vstup CZ [3] [1] [2] [3] [8] [4] [7] [5] [6] /1/ DC-IN : Vstup pro napájecí napětí /2/ AUDIO-IN : Vstupní konektor pro jakýkoliv zdroj audio signálu /3/ VGA-IN : Vstupní konektor pro signálový kabel typu D-sub 15 pin /4/ VIDEO : Vstup pro RCA Video /volitelné/ /5/ : S-IN : Vstup pro S-Video signál /volitelné/ /6/ TV : Konektor pro TV signál /volitelné/ /7/ : AUDIO-OUT : Výstup pro sluchátka nebo externí reproduktory 8/8 : DVI In-Put : Podporuje vstup DVI-D 24 pin /volitelné/ 40 PRESTIGIO P179

40 Instalace monitoru krok za krokem 1. Otočte opatrně monitor, abyste získali přístup k připojovacím konektorům. CZ 2. Připojte signálový kabel VGA-IN do odpovídajícího konektoru na monitoru a jeho druhý konec připojte to PC. 3. Připojte audio kabel do zdířky AUDIO-IN na monitoru a jeho druhý konec do zvukového výstupu PC. PRESTIGIO P179 41

41 4. Připojte signálový kabel do konektoru DVI-IN 24 pin na monitoru a jeho druhý konec do PC. CZ 5. Připojte napájecí DC kabel od napájecího adaptéru do zdířky DC-IN na monitoru. 6. Gratulujeme Vám! Právě jste dokončili instalaci monitoru. 42 PRESTIGIO P179

42 Instalace TV tuneru /volitelná/ 1. Instalace pro volitelný TV tuner tohoto LCD monitoru je popsána v následujících krocích. CZ 2. Nejprve sejměte plastový kryt na zadní straně monitoru stisknutím příchytek na obou stranách. 3. Přesvědčete se o umístění pin konektoru na monitoru a pin konektoru na TV tuneru. PRESTIGIO P179 43

43 4. Zasuňte modul TV tuneru na pravou stranu volného prostoru na zadní straně monitoru a opatrně spojte konektor tuneru s konektorem monitoru. CZ 5. Zafixujte tuner šroubky a nainstalujte zpět plastový kryt. 6. Připojte RCA video kabel do vstupu VIDEO a jeho druhý konec do RCA Video výstupu video zařízení, jako je např. DVD přehrávač. 44 PRESTIGIO P179

44 7. Připojte S-Video signálový video kabel do vstupu S-IN a jeho druhý konec do S-Video výstupu video zařízení, jako je např. DVD přehrávač. CZ 8. Připojte TV signálový kabel od zásuvky poskytovatele kabelové televize do TV konektoru na monitoru. 9. Gratulujeme k připojení TV tuneru a nyní se můžete potěšit výsledkem svého snažení. PRESTIGIO P179 45

45 Úhel náklonu V normálních podmínkách CZ Náklon LCD 0-25 /pozitivně a negativně 2 / 46 PRESTIGIO P179

46 Tlačítko nastavení monitoru Tlačítko ovládání menu CZ Auto Adjust OSD Menu Power Down Up Na monitoru je umístěno 5 tlačítek pro jeho nastavení - POWER - Zapnout, MENU, AUTO, <\/> Down/Left, </\> Up/Right. Postupujte podle níže uvedených instrukcí. 1. POWER - Toto tlačítko zapíná a vypíná monitor. Pokud je monitor zapnutý, tlačítko svítí zeleně, pokud je v pohotovostní stavu, svítí oranžově. 2. AUTO - uložení a opuštění nastavení. Jeho stiskem je také možno provést automatické nastavení monitoru. 3. MENU - stiskem tohoto tlačítka se aktivuje OSD menu na obrazovce a také se vybírá volba OSD menu. 4. </\> Up/Right : Zvyšuje hodnotu při zvolené položce v OSD menu. Pokud není OSD menu aktivní, pak toto tlačítko slouží k přepínání mezi vstupy PC / Video / S- Video / TV. 5. <\/> Down/Left : Snižuje hodnotu při zvolené položce v OSD menu. Pokud není OSD menu aktivní, pak můžete tímto tlačítkem nastavovat hlasitost. PRESTIGIO P179 47

47 CZ Možné problémy Pokud dojde k jakýmkoliv problémům při provozu monitoru, ujistěte se, že monitor je správně instalován, než budete kontaktovat autorizovanou opravnu.? Na disple pleji není žádný obraz. Kontrola: 1. Zda není monitor v úsporném režimu - stiskněte nějakou klávesu na klávesnici nebo pohněte myší. 2. Signálový konektor - pokud jsou poškozeny jeho jehličky, kontaktujte svého prodejce monitoru.? Obraz se jeví příliš tmavý nebo příliš jasný. Kontrola: 1. Použijte OSD menu pro nastavení odpovídajícího kontrastu.? Je třeba opětovného nastavení monitor oru. Kontrola: 1. Po resetování monitoru 2. Pokud byla měněna frekvence nebo rozlišení.? Text na obraz azovce není dobře e čitelný Kontrola: 1. Ujistěte se, že rozlišení odpovídá režimu zobrazení.? Jestliž tliže e jsou barvy příliš do čer ervena ena nebo jsou příliš syté 1. Použitím OSD MENU nastavte teplotu barev - Color Temperature OSD /On Screen Display/ Menu - menu nastavení funkcí monitoru na obrazovce v režimu VGA/DVI Volba výběru 1. Stiskněte tlačítko MENU, kterým menu vyvoláte. 2. Dalším stiskem tlačítka MENU je možno vybrat rozšířené nastavení. 3. Stiskem tlačítek Down nebo UP vyberete jednotlivé funkce OSD menu 4. Dalším stiskem tlačítka MENU vstoupíte do vybrané funkce. JAS - BRIGHTNESS Nastavuje jas obrazu. 48 PRESTIGIO P179

48 CZ KONTRAST - CONTRAST Nastavuje rozdíly /kontrast/ mezi světlými a tmavými oblastmi obrazu. FÁZE - PHASE Nastavuje fázi taktu pixelů /není podporováno v režimu DVI/ FREKVENCE - CLOCK Nastavuje frekvenci pixelů /není podporováno v režimu DVI/ PRESTIGIO P179 49

49 CZ HORIZONTÁLNÍ POZICE OBRAZU Nastavuje horizontální pozici obrazu na obrazovce /není podporováno v režimu DVI/ VERTIKÁLNÍ POZICE OBRAZU Nastavuje vertikální pozici obrazu na obrazovce /není podporováno v režimu DVI/ TEPLOTA BAREV - COLOR TEMP Nastavuje teplotu barev 50 PRESTIGIO P179

50 CZ ČERVENÁ - RED Nastavuje červenou barvu /musí být zvolen režim uživatelského nastavení - USER pro změnu této položky/ ZELENÁ - GREEN Nastavuje zelenou barvu /musí být zvolen režim uživatelského nastavení - USER pro změnu této položky/ MODRÁ - BLUE Nastavuje modrou barvu /musí být zvolen režim uživatelského nastavení - USER pro změnu této položky/ PRESTIGIO P179 51

51 CZ JAZYK KOMUNIKACE - LANGUAGE Nastavení podpory jazyka komunikace OSD menu. RŮZNÉ - MISCELLANEOUS Vstup na další stranu pro ostatní nastavení NÁVRAT - RETURN Návrat na předchozí stranu pro nastavení 52 PRESTIGIO P179

52 CZ HORIZONTÁLNÍ POZICE OSD MENU - OSD H-POSITION Nastavuje horizontální pozici OSD menu na obrazovce VERTIKÁLNÍ POZICE OSD MENU - OSD V-POSITION Nastavuje vertikální pozici OSD menu na obrazovce DOBA TRVÁNÍ ZOBRAZENÍ OSD MENU - OSD - DURATION Nastavuje dobu, po kterou se menu OSD objevuje na obrazovce. PRESTIGIO P179 53

53 CZ ROTACE OSD MENU - OSD ROTATION Nastavuje rotaci menu OSD na obrazovce. PŘEKLOPENÍ OSD MENU - OSD FLIP Nastavuje překlopení OSD menu na obrazovce ZRCADLOVÉ ZOBRAZENÍ OSD MENU - OSD MIRROR Nastavuje zrcadlové zobrazení OSD menu. 54 PRESTIGIO P179

54 CZ HLASITOST - VOLUME Nastavuje hlasitost reproduktorů. REŽIM ZMĚNY Nastavuje změny režimu VGA/DVI. PRESTIGIO P179 55

55 CZ OSD /On Screen Display/ Menu - menu nastavení funkcí monitoru na obrazovce v režimu VIDEO-S Volba výběru 1. Ke vstupu do menu stiskněte tlačítko MENU 2. Dalším stiskem tlačítka MENU se dostanete do výběru rozšířeného nastavování / výběr kanálu je zahrnut/. 3. Stiskem tlačítka <\/> Down/Lift, </\> Up/Right vyberte požadovanou OSD funkci. 4. Stiskem tlačítka MENU výběr potvrďte. JAS - BRIGHTNESS Nastavuje jas obrazu na obrazovce KONTRAST - CONTRAST Nastavuje rozdíly mezi světlými a tmavými oblastmi obrazu NASYCENÍ BAREV - SATURATION Nastavuje nasycení barev v obrazu 56 PRESTIGIO P179

56 CZ BAREVNÝ ODSTÍN - TINT Nastavuje barevný odstín OSTROST - SHARPNESS Nastavuje ostrost obrazu JAZYK - LANGUAGE Výběr jazyka komunikace s OSD menu PRESTIGIO P179 57

57 CZ RESETOVÁNÍ - RESET Resetování nastavení - nastavení funkcí monitoru tak, jak byl nastaven od výrobce. HORIZONTÁLNÍ POZICE OSD MENU NA OBRAZOVCE - OSD H-POSITION Nastavuje horizontální pozici OSD menu na obrazovce VERTIKÁLNÍ POZICE OSD MENU NA OBRAZOVCE - OSD V-POSITION Nastavuje vertikální pozici OSD menu na obrazovce 58 PRESTIGIO P179

58 CZ DOBA TRVÁNÍ ZOBRAZENÍ OSD MENU - OSD - DURATION Nastavuje dobu, po kterou se menu OSD objevuje na obrazovce. HLASITOST - VOLUME Nastavuje hlasitost /VIDEO-TV/ MOŽNOSTI NASTAVENÍ TV TUNERU Rozšířené nastavení pro funkce TV tuneru /pouze v režimu TV/ PRESTIGIO P179 59

59 CZ OSD /On Screen Display/ Menu - menu nastavení funkcí monitoru na obrazovce v režimu TV/CATV Možnosti nastavení funkcí OSD menu v režimu TV/CATV jsou téměř stejné jako v režimu VIDEO, kromě několika specifických možností nastavení TV/CATV Výběr funkce 1. Stiskem tlačítka MENU vstoupíte do menu 2. Dalším stiskem tlačítka MENU se dostanete do rozšířeného nastavení /zahrnuje nastavení kanálu/ 3. Stiskem tlačítka <\/> Down/Lift, nebo </\> Up/Right vybíráte různé funkce z OSD menu 4. Stiskem tlačítka MENU výběr potvrďte. NÁVRAT - RETURN Návrat na předchozí stránku VYHLEDÁVÁNÍ KANÁLU - CH SEARCHING Hledání požadovaného televizního kanálu 60 PRESTIGIO P179

60 CZ EDITACE KANÁLU - CH EDIT Vybere možnost editace vlastností televizního kanálu VYLEPŠENÉ NALADĚNÍ KANÁLU CH FINE TUNE Spustí funkci vylepšeného naladění televizního kanálu ANTÉNA/KABEL - AIR-CABLE Výběr televizního signálu z antény nebo z kabelového rozvodu PRESTIGIO P179 61

61 CZ ZEMĚ - COUNTRY Výběr země, ve které se uživatel nachází Pozn.: Pro detailní popis funkcí TV tuneru a jeho nastavení použijte návod k obsluze TV tuneru. Popis zobrazovaných položek OSD k výběru VIDEO: zobrazuje vstupní signál typu VIDEO nebo S-VIDEO NTSC: zobrazuje VIDEO vstupní signál ve formátu NTSC nebo PAL 1280 x 1024: rozlišení vstupního signálu je 1280 x 1024 pixelů VGA: režim vstupního signálu je VGA DVI: režim vstupního signálu je DVI CATV: vstupní televizní signál je z kabelové televize NTSC: vstupní TV systém je systém NTSC /NTSC-PAL-SECAM/ 62 PRESTIGIO P179

62 Režim zobrazení CZ 1. Nabízíme vám celkem 26 režimů zobrazení, kompatibilních se systémem Windows. 2. Pokud se v obraze na monitoru objeví rušení při nastavování vašeho PC nebo při OSD menu, považujte to za normální jev. 3. K zajištění co nejvyšší kvality zobrazování na tomto monitoru je důležité, aby váš PC byl vybaven co možno nejmodernější verzí ovladače video karty. Doporučujeme používat režimy zobrazení, které jsou uvedené v tomto návodu. 4. Režimy zobrazení, které zde nejsou uvedeny mohou být i tak monitorem podporovány. 5.Monitor podporuje úsporný režim a řízení spotřeby na vašem PC. Jeho používáním zvýšíte životnost monitoru. PRESTIGIO P179 63

63 Technické údaje CZ LCD panel Typ 17" aktivní maticový TFT LCD displej Pozorovací úhel Horizontálně 140, vertikálně 130 Kontrastní poměr 500:1 maximálně, 400:1 typicky Jas 300 cd/m2 /max./ Čas odezvy 16 ms /typicky/ Zobrazování barev 16,2 milionu barev Maximální rozlišení 1280 x 1024 /SXGA/ Rozteč pixelů 0,264 mm horizontálně x 0,264 mm vertikálně Vstupní signály Analogový RGB Úroveň video signálu 0,7 Vp-p /750/ Synchronizace TTL s 750 vnitřními odpory Frekvence horizontální khz, vertikální Hz Video ** Automatická detekce NTSC/PAL videosignálu s prokládaným DVI ** digitální vstup řádkováním ve vstupním formátu AV a S-VIDEO Kompatibilita PC Do 1280 x 1024/75 Hz /neprokládaně/ Konektor Analogového signálu RGB D-sub 15-ti pinový Vstup Audio Stereofonní sluchátkový konektor /jack/ RCA /L-P/ Výstup Audio Stereofonní sluchátkový konektor /jack/ RCA /L-P/ Vstup DVI-D ** DVI-D 24 pinový konektor Zdroj 12V/DC s napájecím konektorem Zdroj Vstupní /AC/ síťové napětí V, Hz /univerzální/ přes externí Výstupní /DC/ stejnosměrné napětí síťový AC adapté 12 V DC 4 A /max./r Spotřeba V aktivním stavu méně než 48 W /max./ Úsporný režim V pohotovostním režimu méně než 5 W Vestavěný reproduktor 2 x 2 W /stereo/ Uživatelské rozhraní Indikační LED dioda Zapnuto - zelená, vypnuto - nesvítí V pohotovostním stavu - oranžová Provozní podmínky Teplota 0 C - 40 C Vzdušná vlhkost 20% - 80% relativní vlhkosti Rozměry monitoru 438 mm /V/ x 436mm /Š/ x 59 mm /H/ Hmotnost 5,5, kg DDC Odpovídá DDC1/DDC2B Řízení spotřeby VESA DPMS, EPA Energy Star Předpisy /Certifikace/ CE, FCC, BSMI, CB, TUV, UL ** volitelná funkce 64 PRESTIGIO P179

64 Všetky informácie obsiahnuté v tomto manuáli podliehajú zmenám bez predchádzajúceho upozornenia. Bezpečnostné pokyny 1. Dôkladne si prosím preštudujte tieto bezpečnostné pokyny. 2. Manuál odložte pre prípad jeho potreby v budúcnosti. SK 3. Pred čistením odpojte monitor od všetkých zariadení a vytiahnite ho z elektrickej zásuvky. Na čistenie nepoužívajte tekuté čistiace prostriedky alebo prostriedky v spreji. Na čistenie použite navlhčenú tkaninu. 4. Pred pripojením monitora do elektrickej siete sa uistite, či napätie v nej vyhovuje požiadavkám na napájanie monitora. 5. Dodržujte všetky výstrahy a upozornenia. 6. Dávajte pozor, aby do otvorov nevnikli žiadne kvapaliny, mohli by byť príčinou úrazu elektrickým prúdom. 7. Zariadenie nikdy neotvárajte. Z bezpečnostných dôvodov ho môže rozoberať iba kvalifikovaná osoba. 8. Ak sa vyskytla nasledujúca situácia, nechajte zariadenie skontrolovať kvalifikovanou osobou: a. Do zariadenia vnikla tekutina. b. Zariadenie bolo vystavené zvýšenej vlhkosti. c. Zariadenie nepracuje správne alebo nepracuje podľa užívateľského manuálu. d. Zariadenie spadlo a poškodilo sa. e. Zariadenie javí známky poškodenia. 9. ZARIADENIE NENECHÁVAJTE V PROSTREDÍ S TEPLOTOU VYŠŠOU, AKO 40 C, MOHLO BY SA POŠKODIŤ. 10. Adaptér: a. Channel Well Technology, MODEL PAA050F. b. Linearity Electronics co. LTD,MODEL LAD6019AB4 PRESTIGIO P179 65

65 Pohľad na monitor Pohľad spredu (1) SK Pohľad zozadu (2) 66 PRESTIGIO P179

66 Pohľad na monitor Pohľad zboku (3) SK Pohľad zhora (4) PRESTIGIO P179 67

67 Rozbalenie Ďakujeme Vám za zakúpenie tohto monitora. Na začiatok skontrolujte obsah jeho balenia. Ak niektorá jeho časť chýba, kontaktujte svojho predajcu. SK 17 TFT LCD monitor Externý univerzálny 15-pinový D-sub (analógový RGB) vstupný signálny kábel *DVI a Video sú voliteľné* Napájací kábel Univerzálny externý AC/ DC adaptér (DC 12V, 50 / 60Hz) (AC V) Audio kábel so slúchadlovou stereo koncovkou Užívateľský manuál na CD Príručka rýchlej inštalácie Výstraha 1. Skontrolujte, či je systém vypnutý. 2. Signálny kábel pripojte k signálnemu konektoru na zadnej strane PC. 3. Výstupný kábel adaptéra pripojte ku konektoru na zadnej strane LCD monitora a napájací kábel pripojte k adaptéru. 4. Napájací kábel pripojte do elektrickej siete. 5. Zapnite počítač a monitor. 6. Na zaistenie najlepšej kvality obrazu Vám odporúčame nastaviť také rozlíšenie, ako je zobrazené na stránke Režim zobrazenia. 68 PRESTIGIO P179

68 Voliteľný TV tuner 17" LCD monitor podporuje s nasledujúcim voliteľným príslušenstvom funkciu TV tunera. Príslušenstvo sa predáva samostatne. Viac informácií získate u svojho distribútora. Voliteľný TV tuner SK S-Video kábel Kompozitný kábel Redukcia pre európsky PAL systém I - I Redukcia pre U.S. NTSC systém PH - F Kábel RCA - slúchadlový konektor Diaľkový ovládač Diaľkový ovládač Pri používaní nasmerujte diaľkový ovládač na IR snímač. Poznámka: 1. Diaľkový ovládač nemusí fungovať správne, ak je batéria takmer vybitá. 2. Diaľkový ovládač nepokladajte na priame slnečné svetlo alebo na miesta s vysokou vlhkosťou. Ak diaľkový ovládač nefunguje správne, vymeňte v ňom batériu. Poznámka: Batériu (lítiovú) vložte do priestoru na batériu podľa predznačenej polarity. PRESTIGIO P179 69

69 Poznámky k čisteniu SK 1. Pri čistení obrazovky buďte mimoriadne opatrní. 2. Nikdy nepoužívajte žiadny druh leptavých materiálov, mohli by poškodiť povrch obrazovky. 3. Na čistenie Vám odporúčame použiť štetec z ťavej srsti alebo mikrovláknovú utierku. 4. Na LCD obrazovku netlačte. Upozornenia 1. Monitor nevystavujte priamemu slnečnému svetlu alebo zvýšenej teplote. 2. Dávajte pozor, aby do monitora nevnikli tekutiny. 3. Nepokúšajte sa monitor otvárať. Môžete si zapríčiniť úraz elektrickým prúdom. V prípade potreby opravy kontaktujte svojho predajcu. 4. Nepoužívajte monitor v blízkosti zariadení pracujúcich s elektromagnetickým poľom. 5. Na čistenie obrazovky monitora nepoužívajte agresívne chemikálie alebo čistiace prostriedky. Monitor čistite jemnou tkaninou, mierne navlhčenou. 6. Na monitor nič nepokladajte. Nedostatočné vetranie môže zvýšiť teplotu monitora. 7. Nedotýkajte sa LCD obrazovky prstami. Odtlačky prstov obsahujú olej a ťažko sa čistia. Vlastnosti Šetrenie energiou: Správa napájania vyhovuje štandardu VESA DPMS. Ak je systém nečinný (vypnutý), monitor zníži spotrebu na menej, ako 5W. Funkcia automatického nastavenia: Pomocou tlačidla AUTO je možné nastaviť optimálne parametre displeja. Široký pozorovací uhol: Výborný výhľad na obrazovku v 150 horizontálnom a 125 vertikálnom uhle. Kompatibilné s plug and play: Monitor vyhovuje DDC1/DDC2B, je kompatibilný s plug and play pre Windows 95/98/ME/2000/XP. Šetrenie miestom: Hĺbka monitora iba 280 mm zaistí väčší voľný priestor na Vašom pracovnom stole. Mozaiková montáž: Monitor je vybavený tenkým, 17,7 mm rámom, vďaka čomu je vhodný na zapojenie viacerých monitorov do mozaiky. 70 PRESTIGIO P179

70 Hardvérová inštalácia Pri používaní monitora buďte mimoriadne opatrní. Je veľmi citlivý a náchylný na poškodenie. Pred inštaláciou vypnite monitor aj počítač. Pri inštalácii postupujte presne podľa nasledujúcich krokov. SK [3] [1] [2] [3] [8] [4] [7] [5] [6] Vstup [1] DC-IN : Pripojenie napájacieho kábla [2] AUDIO-IN : Pripojenie k audio výstupu hocijakého zvukového zdroja. [3] VGA-IN : Pripojenie 15-pinového D-Sub kábla. [4] VIDEO : Pripojenie (RCA) kompozitného video vstupu zo zdroja video signálu. *(voliteľne) [5] S-IN : Pripojenie signálneho S-Video kábla. * (voliteľne) [6] TV : Pripojenie signálneho TV kábla. *(voliteľne) [7] Audio Out : Pripojenie slúchadiel alebo externých reproduktorov. [8] DVI In-Put : Podpora 24-pinového DVI-D vstupného signálu. *(voliteľne) PRESTIGIO P179 71

71 Hardvérová inštalácia krok po kroku 1. Na sprístupnenie všetkých portov otočte monitor opatrne dolu hlavou obrazovkou smerom k Vám. SK 2. Signálny kábel pripojte do konektora VGA-IN na monitore a jeho druhý koniec k počítaču. 3. Audio kábel pripojte ku konektoru AUDIO-IN na monitore a jeho druhý koniec do linkového audio výstupu na počítači. 72 PRESTIGIO P179

72 3. Signálny kábel pripojte k 24-pinovému konektoru DVI-IN na monitore a jeho druhý koniec k počítaču. SK 4. DC kábel napájacieho adaptéra pripojte do konektora DC-IN na monitore. 5. Gratulujeme! Práve ste ukončili hardvérovú inštaláciu. PRESTIGIO P179 73

73 Hardvérová inštalácia TV tunera (voliteľné príslušenstvo) 1. Hardvérová inštalácia voliteľného TV tunera 17" TFT LCD monitora je popísaná nižšie. SK 2. Odsunutím klapiek na oboch stranách najprv odnímte plastikový zadný kryt. 3. Vyhľadajte konektor na TV tuneri a na monitore. 74 PRESTIGIO P179

74 4. Modul TV tunera zatlačte na pravú stranu voľného priestoru na zadnej strane monitora a opatrne pripojte TV tuner ku konektoru spomínanému v kroku 3. SK 5. TV tuner uchyťte skrutkou na kovovú podložku a zadný panel vráťte na pôvodné miesto. 6. Do portu VIDEO zasuňte RCA video kábel, jeho opačný koniec pripojte k RCA Video výstupu na zdroji signálu, ako je napr. DVD prehrávač. PRESTIGIO P179 75

75 7. S-Video kábel pripojte k portu S-IN a jeho opačný koniec k S-Video výstupu na zdroji signálu, ako je napr. DVD prehrávač. SK 8. Signálny TV kábel pripojte k TV portu a jeho opačný koniec do zásuvky káblovej televízie. 9. Gratulujeme! Monitor je nainštalovaný, môžete ho začať používať. 76 PRESTIGIO P179

76 Uhol sklonu Za normálnych podmienok SK 0 ~ 25 v kladnom smere a 2 v zápornom smere PRESTIGIO P179 77

77 Tlačidlo Monitor Setup Tlačidlo Menu Control SK Auto Adjust OSD Menu Power Down Up Na nastavenie monitora je možné použiť 5 tlačidiel: Power, MENU, AUTO, <\/> Dole/vľavo, </\> Hore/vpravo. Popis nájdete nižšie. 1. Power : Zapnutie a vypnutie LCD monitora. Ak je monitor zapnutý, rozsvieti sa zelené svetlo; v pohotovostnom režime svieti oranžové svetlo. 2. AUTO : Ukončenie a uloženie nastavení. Horúce tlačidlo na automatické nastavenie. 3. MENU : Zobrazenie hlavného OSD menu a výber možností OSD. 4. </\> Hore/vpravo : Zväčšenie hodnoty zobrazenej položky OSD menu. Horúce tlačidlo pre režim PC / Video / S-Video / TV. Toto tlačidlo je možné použiť na prepínanie medzi PC, Video, S-Video a TV režimom. 5. <\/> Dole/vľavo : Zmenšenie hodnoty zobrazenej položky OSD menu. Horúce tlačidlo na nastavenie hlasitosti. 78 PRESTIGIO P179

78 Odstraňovanie porúch Ak pri používaní monitora príde k nejakému problému, predtým, ako navštívite servis, najprv podľa nasledujúcich krokov skontrolujte, či je monitor nainštalovaný správne.? Na monitor ore e nie je žiadny y obraz. Skontrolujte: 1. Režim šetrenia energiou. Na deaktiváciu stlačte nejakú klávesu alebo pohýbte myšou. 2. Vývody konektora signálneho kábla. Ak sú zahnuté alebo chýbajú, kontaktujte Vášho predajcu alebo obchod, kde ste monitor zakúpili.? Znaky na disple pleji sú príliš tmavé é alebo príliš jasné Riešenie: 1. Pomocou OSD menu nastavte kontrast.? Kedy by y mali byť upravené nastavenia monitor ora? Riešenie: 1. Po zresetovaní. 2. Pri zmene rozlíšenia alebo obnovovacej frekvencie.? Text na obraz azovk vke e je nečitat ateľný eľný. Riešenie: 1. Skontrolujte, či nastavené rozlíšenie zodpovedá zobrazovaciemu režimu.? Far arby y na disple pleji sa zobr obrazu azujú v neštandar andardnom dnom odtieni. 1. Pomocou OSD menu nastavte farebnú teplotu (Color Temperature). SK Režim OSD menu (režim VGA/DVI) Výber položky 1. Na sprístupnenie menu stlačte tlačidlo MENU. 2. Opätovným stlačením MENU sprístupníte podrobnejšie nastavenia. 3. Stlačením tlačidla dole/hore vyberte v OSD menu požadovanú funkciu. 4. Na potvrdenie vybranej funkcie stlačte tlačidlo MENU. BRIGHTNESS Nastavenie jasu displeja PRESTIGIO P179 79

79 SK CONTRAST Nastavenie rozdielu medzi jasnými a tmavými oblasťami PHASE Nastavenie fázy (nie je podporované v režim DVI) CLOCK Nastavenie obnovovacej frekvencie (nie je podporované v režime DVI) 80 PRESTIGIO P179

80 SK H-POSITION Nastavenie horizontálnej pozície obrazu (nie je podporované v režime DVI) V-POSITION Nastavenie vertikálnej pozície obrazu (nie je podporované v režime DVI) COLOR TEMP Nastavenie farebnej teploty obrazu. PRESTIGIO P179 81

81 SK RED Nastavenie červenej zložky (v možnostiach výberu farebnej teploty musí byť vybraný režim USER) GREEN Nastavenie zelenej zložky (v možnostiach výberu farebnej teploty musí byť vybraný režim USER) BLUE Nastavenie modrej zložky (v možnostiach výberu farebnej teploty musí byť vybraný režim USER) 82 PRESTIGIO P179

82 SK LANGUAGE Nastavenie jazyka MISCELLANEOUS Vstup na nasledujúcu stránku s ďalšími nastaveniami RETURN Návrat na predchádzajúcu stránku PRESTIGIO P179 83

83 SK OSD H-POSITION Nastavenie horizontálnej pozície OSD OSD V-POSITION Nastavenie vertikálnej pozície OSD OSD DURATION Doba zobrazovania OSD menu 84 PRESTIGIO P179

84 SK OSD ROTATION Nastavenie otočenia OSD OSD FLIP Nastavenie preklopenia OSD OSD MIRROR Nastavenie zrkadlenia OSD PRESTIGIO P179 85

85 SK VOLUME Nastavenie hlasitosti reproduktorov MODE EXCHANGE Prepnutie VGA/DVI režimu 86 PRESTIGIO P179

86 Režim OSD menu (položka VIDEO/S-VIDEO) Výber položky 1. Na vstup do menu stlačte tlačidlo MENU 2. Opätovným stlačením tlačidla MENU sprístupníte podrobnejšie nastavenia (vrátane výberu programov) 3. Tlačidlami <\/> Dole/vľavo, </\> Hore/vpravo vyberte požadovanú funkciu v OSD menu 4. Na potvrdenie vybranej funkcie stlačte tlačidlo MENU SK BRIGHTNESS Nastavenie jasu displeja CONTRAST Nastavenie rozdielu medzi svetlými a tmavými oblasťami SATURATION Nastavenie sýtosti farieb PRESTIGIO P179 87

87 SK TINT Nastavenie odtieňa SHARPNESS Nastavenie ostrosti LANGUAGE Nastavenie jazyka 88 PRESTIGIO P179

88 SK RESET Vyvolanie výrobných nastavení OSD H-POSITION Nastavenie horizontálnej pozície OSD OSD V-POSITION Nastavenie vertikálnej pozície OSD PRESTIGIO P179 89

89 SK OSD DURATION Nastavenie doby zobrazenia OSD VOLUME Nastavenie hlasitosti (VIDEO/TV) TV OPTION Rozšírené nastavenia funkcie TV (iba pre režim TV) 90 PRESTIGIO P179

90 Režim OSD menu (položka TV/CATV) Nastavenia OSD TV/CAT sú takmer také isté, ako pri VIDEO, okrem niektorých položiek TV/CATV Výber funkcie 1.Na vstup do menu stlačte tlačidlo MENU 2. Opätovným stlačením tlačidla MENU sprístupníte podrobnejšie nastavenia (vrátane výberu programov) 3. Tlačidlami <\/> Dole/vľavo, </\> Hore/vpravo vyberte požadovanú funkciu v OSD menu 4. Na potvrdenie vybranej funkcie stlačte tlačidlo MENU SK RETURN Návrat na predchádzajúcu stránku CH SEARCHING Vyhľadávanie TV kanálov PRESTIGIO P179 91

91 SK CH EDIT Editácia TV kanála CH FINE TUNE Jemné doladenie TV kanála AIR-CABLE Výber pôvodu signálu - anténa/kábel 92 PRESTIGIO P179

92 SK COUNTRY Výber krajiny PS: Detailný popis TV funkcií a ich nastavenia nájdete v manuáli k TV Popis položiek OSD displeja VIDEO : Zobrazovaný vstupný signál je VIDEO alebo S-VIDEO NTSC : Zobrazovaný vstupný VIDEO signál je NTSC (alebo PAL) 1280x1024 : Rozlíšenie vstupného signálu je 1280x1024 VGA : Režim vstupného signálu je VGA DVI : Režim vstupného signálu je DVI CATV : Vstupný TV signál je z káblového systému (CATV - TV) NTSC : Vstupný TV systém je NTSC (NTSC - PAL - SECAM) PRESTIGIO P179 93

93 Režim zobrazovania SK 1. Ponúkame Vám 26 režimov kompatibilných s Windows. 2. Ak pri obsluhe PC alebo OSD dochádza k rušeniu, nie je to porucha. 3. Aby ste zaistili čo najlepšiu kvalitu obrazu, nezabudnite zaktualizovať ovládač grafickej karty. Navyše Vám odporúčame používať niektorý z vyobrazených režimov. 4. Podporované môžu byť aj režimy, ktoré nie sú v nasledujúcej tabuľke zobrazené. 5. Pri použití správy napájania na počítači môžete predĺžiť životnosť tohto produktu. 94 PRESTIGIO P179

94 Špecifikácia LCD panel Typ 17.0" TFT LCD displej s aktívnou matricou Pozorovací uhol H: 140, V: 130 Kontrast 500 : 1 (max.), 400 : 1 (typicky) Jas 300 cd/m2 (max.) Doba odozvy 16 ms (typicky) Zobraziteľné farby 16,2M farieb Maximálne rozlíšenie 1280x1024 (SXGA) Rozostup pixelov 0,264mm (h) x 0,264mm (v) Vstupné signály Analógový RGB Úroveň video signálu: 0,7Vp-p (75O) TTL synchronizácia s 75O internými zdvíhacími odpormi Frekvencia FH: 30~79 khz / FV: 56~75 Hz Video In** Auto detekcia NTSC/PAL prekladaného video signálu so DVI ** digitálny vstup vstupným formátom kompozitné video (AV) a S-video Kompatibilita PC Až 1280x1024 pri 75Hz (neprekladane) Analógový RGB konektor D-sub 15-pinov Audio vstup Slúchadlový stereo konektor, RCA konektor (L/R)* Audio výstup Slúchadlový stereo konektor, RCA konektor (L/R)* DVI-D vstup** 24 pinový DVI-D konektor Napájanie Napájací konektor 12V/DC Napájanie Vstupné striedavé napätie V, 50/60Hz (univerzálne) externe Vstupné jednosmerné napätie AC adaptér Max. 12 V DC 4A Spotreba Aktívny max. < 48 W Režim šetrenia energiou Pohotovostný < 5 W Interné reproduktory 2x2 W (stereo) Užívateľské rozhranie LED indikátor Aktívny - zelený Vypnutý - zhasnutý Pohotovostný režim - oranžový Prevádzka podmienky Teplota 0 C~40 C Vlhkosť vzduchu 20% ~ 80% R.H. Rozmery Fyzické 438mm (v) x 436mm (š) x 59mm (h) Čistá váha 5,5 kg DDC Vyhovuje DDC1/DDC2B Správa napájania VESA DPMS, EPA Energy Star Vyhlášky (Certifikáty) CE, FCC, BSMI, CB, TUV, UL SK **Voliteľná funkcia PRESTIGIO P179 95
