1 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ N vo pro projektov nì a mont û FRIATHERM uni Æ - 1 -

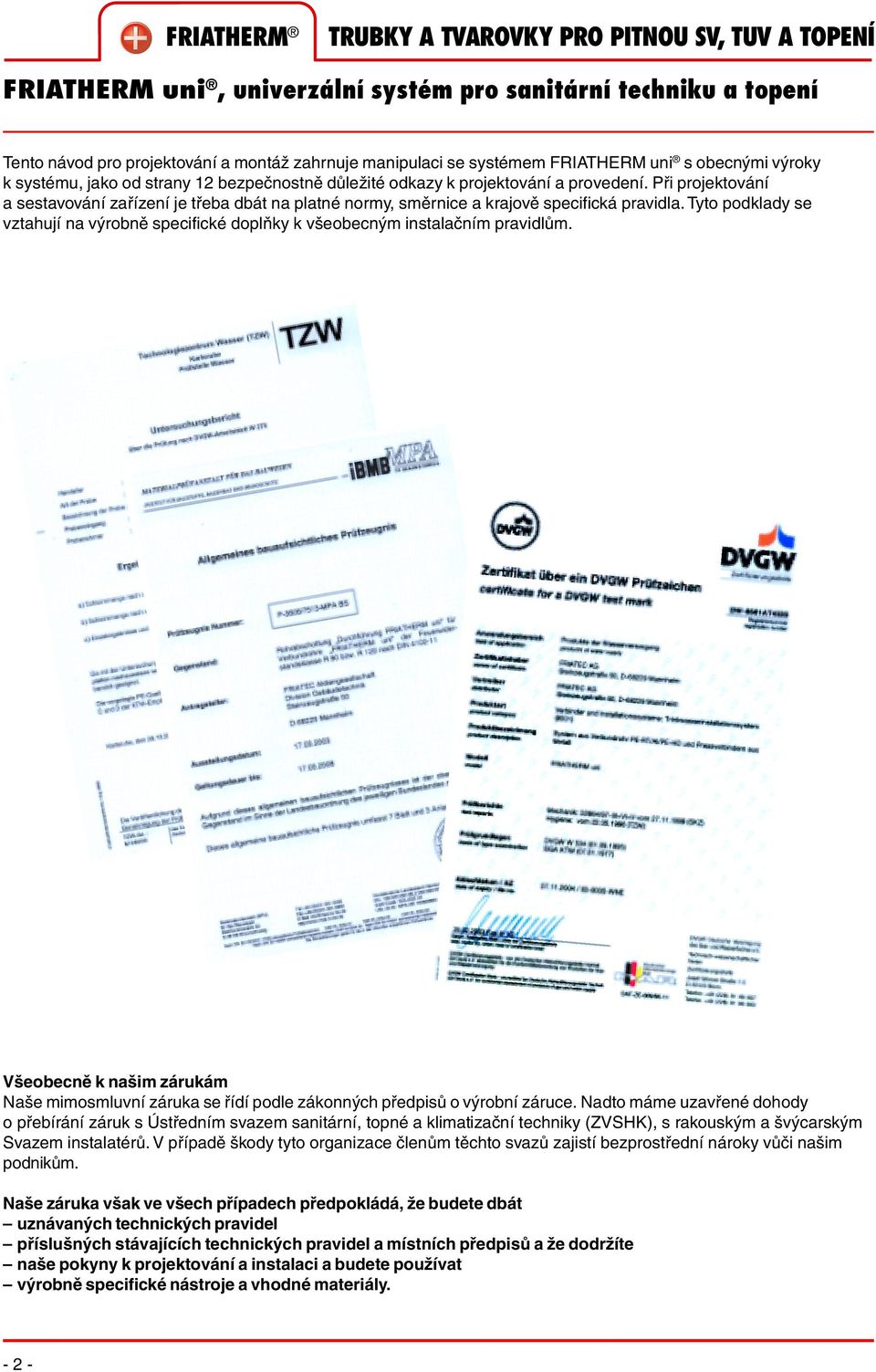

2 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ FRIATHERM uni Æ, univerz lnì systèm pro sanit rnì techniku a topenì Tento návo pro projektování a montáž zahrnuje manipulaci se systémem FRIATHERM uni s obecnými výroky k systému, jako o strany 12 bezpečnostně ůležité okazy k projektování a proveení. Při projektování a sestavování zařízení je třeba bát na platné normy, směrnice a krajově specifická pravila. Tyto poklay se vztahují na výrobně specifické oplňky k všeobecným instalačním pravilům. Všeobecně k našim zárukám Naše mimosmluvní záruka se říí pole zákonných přepisů o výrobní záruce. Nato máme uzavřené ohoy o přebírání záruk s Ústřením svazem sanitární, topné a klimatizační techniky (ZVSHK), s rakouským a švýcarským Svazem instalatérů. V přípaě škoy tyto organizace členům těchto svazů zajistí bezprostření nároky vůči našim ponikům. Naše záruka však ve všech přípaech přepokláá, že buete bát uznávaných technických praviel příslušných stávajících technických praviel a místních přepisů a že oržíte naše pokyny k projektování a instalaci a buete používat výrobně specifické nástroje a vhoné materiály

3 FRIATHERM uni Æ, univerz lnì systèm pro sanit rnì techniku a topenì Obsah strana Obecně Oblasti použití a příklay montáže 4 Popis systému 5 Systémový popis instalačního materiálu 6 Systémový popis instalačních nástrojů 7 Sortiment a nástroje FRIATHERM uni 8 10 Oblasti použití, záklaní ata 11 Montáž Zásay spojování montáže 12 Spojování 13 Nářaí řezání, lisování 14 Nářaí trubky, ohýbání 15 Tvarovky, přechoy a reukce 16 Tvarovky, přípojky, nástěnky a uchycení na stěny 17 Změna élky 18 Změna élky a montáž šachet 19 Upevňování trubek, ostup objímek 20 Projektování a montáž Hlavní veení sklep, rozvoy 21 Rozvo hlavního veení, systémové tvarovky 22 Připojovací rozvoy 23 Topení 24 Všeobecné pokyny tlaková zkouška voou oprovoné topení hygiena, legionely tlaková zkouška stlačeným instalace veení provozní teplota vzuchem v ohrožených oblastech solární zařízení sklaování a transport ezinfekce veení těsnící prostřeky proplachování trubek kompenzátory vyrovnání potenciálů přípojka na ohřívač pitné voy zvuková izolace přepisy o pitné voě Izolace potrubí 28 Preventivní požární ochrana 29 Kalkulace 30 Rozpis 31 Nastavení imenze 32 Tlakové poklesy R pro instalaci pitné voy u FRIATHERM uni 33 Informace Formulář protokolu o tlakové zkoušce 34 Souhrn ůležitých systémově specifických bezpečnostních pokynů 35 Příloha k montáži FRIATHERM uni 36 Příloha k montáži FRIATHERM uni systémové přípojky 37 Opovění lístek v přípaě zájmu o spolupráci

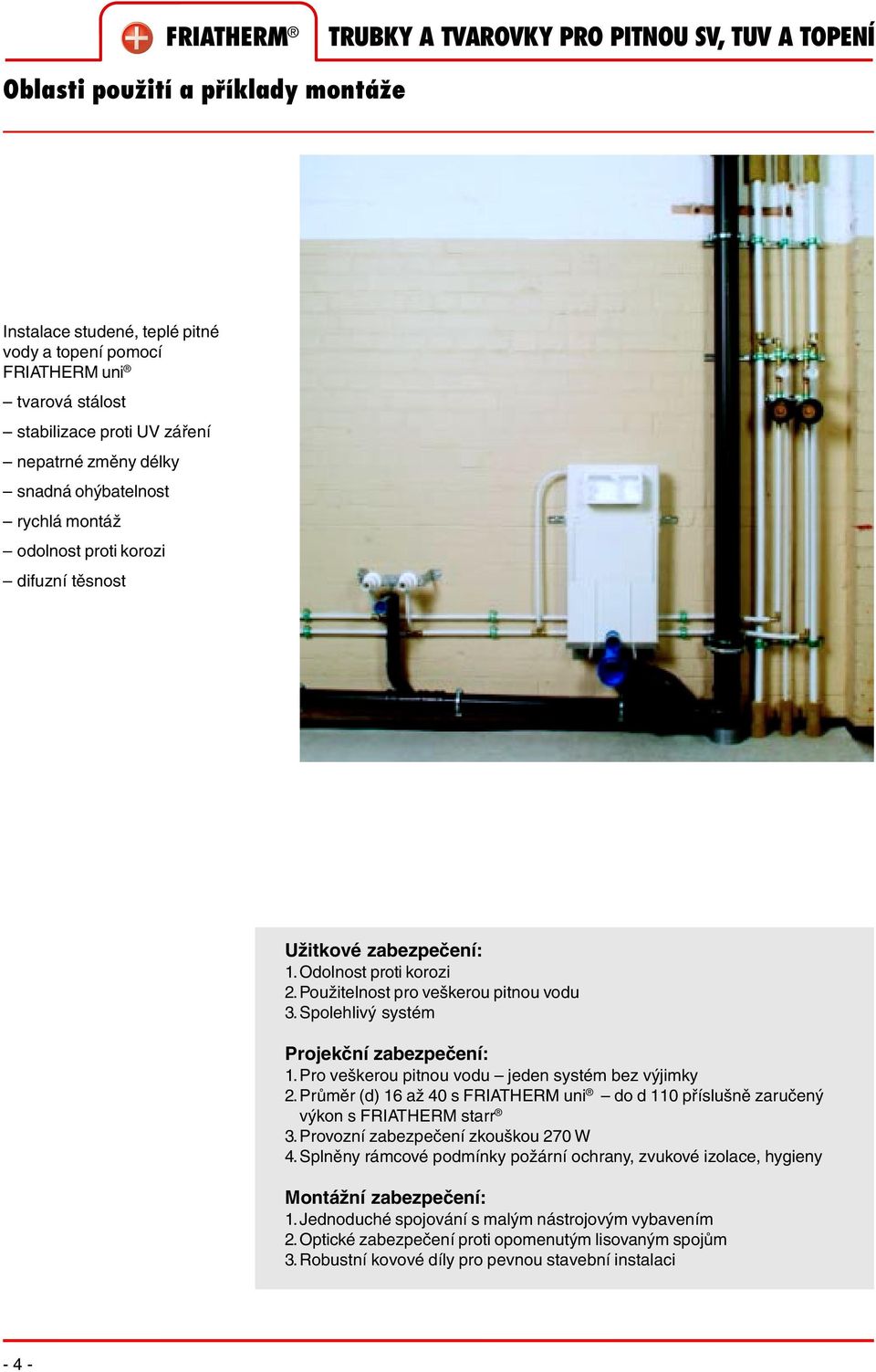

4 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Oblasti pouûitì a p Ìklay mont ûe Instalace stuené, teplé pitné voy a topení pomocí FRIATHERM uni tvarová stálost stabilizace proti UV záření nepatrné změny élky snaná ohýbatelnost rychlá montáž oolnost proti korozi ifuzní těsnost Užitkové zabezpečení: 1. Oolnost proti korozi 2. Použitelnost pro veškerou pitnou vou 3. Spolehlivý systém Projekční zabezpečení: 1.Pro veškerou pitnou vou jeen systém bez výjimky 2.Průměr () 16 až 40 s FRIATHERM uni o 110 příslušně zaručený výkon s FRIATHERM starr 3.Provozní zabezpečení zkouškou 270 W 4.Splněny rámcové pomínky požární ochrany, zvukové izolace, hygieny Montážní zabezpečení: 1. Jenouché spojování s malým nástrojovým vybavením 2. Optické zabezpečení proti opomenutým lisovaným spojům 3.Robustní kovové íly pro pevnou stavební instalaci - 4 -

5 Popis systèmu Univerzální systém trubek pro sanitární a topná zařízení FRIATHERM uni je univerzální systém pro sanitární a topná zařízení se stuenou a teplou voou. Systém trubek se skláá z vícevrstvých trubek z materiálu se zvýšenou tepelnou oolností jako vnitřní vrstva, která vee vou. Silná hliníková trubka je svařovaná natupo. Všechny tvarovky a přechoy jsou pozinkované. Systém schválila DVGW a splňuje všechny hygienické normy. Vou veoucí vnitřní vrstva trubky opovíá požaavkům pracovního nařízení DVGW W 270. Řáné spojení se prováí slisováním. Oblasti použití: obytné stavby aministrativní buovy veřejné buovy novostavby rekonstrukce zravotnická zařízení - 5 -

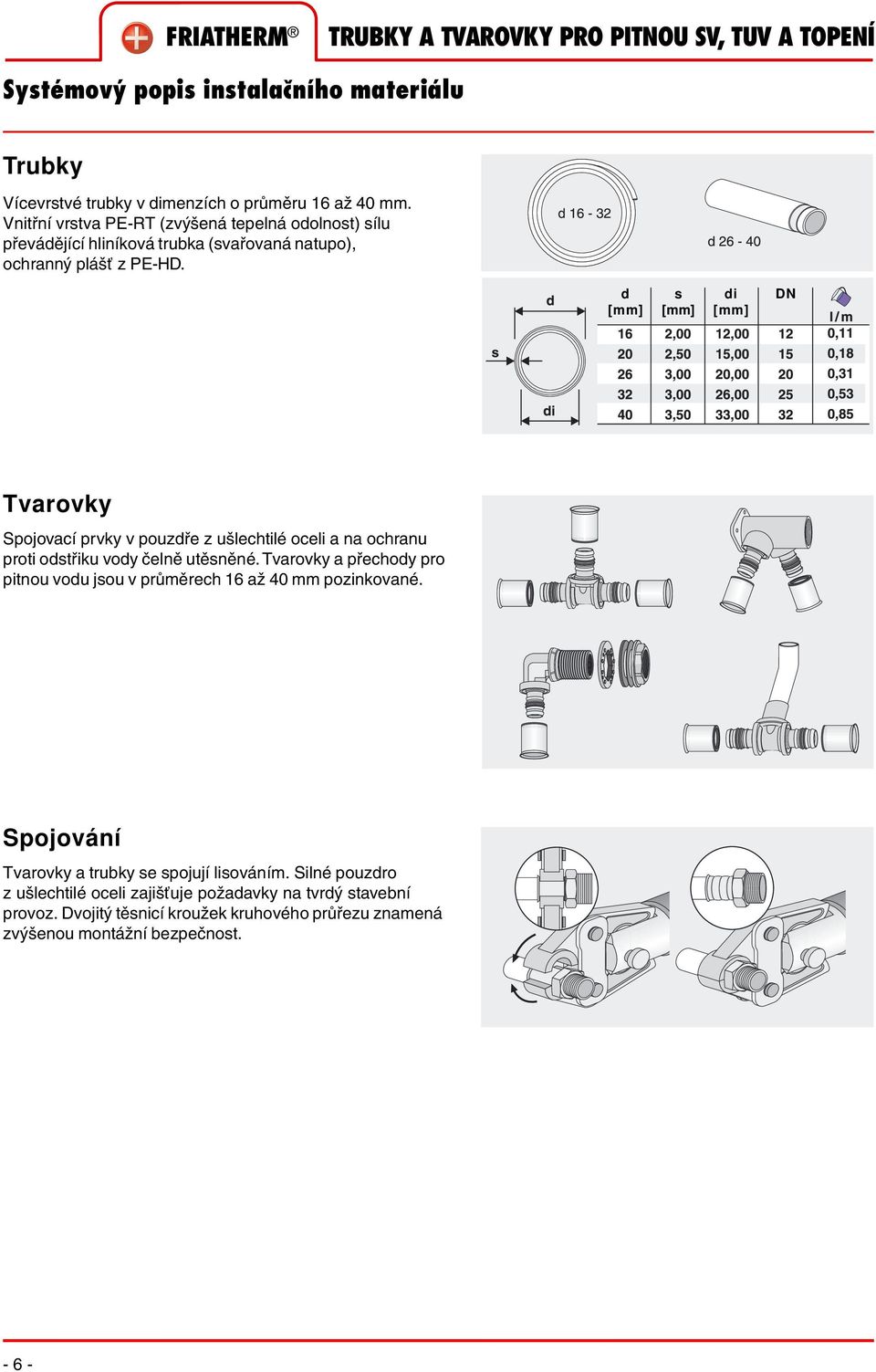

6 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ SystÈmov popis instalaënìho materi lu Trubky Vícevrstvé trubky v imenzích o průměru 16 až 40 mm. Vnitřní vrstva PE-RT (zvýšená tepelná oolnost) sílu převáějící hliníková trubka (svařovaná natupo), ochranný plášť z PE-HD. [mm] s [mm] i [mm] DN Tvarovky Spojovací prvky v pouzře z ušlechtilé oceli a na ochranu proti ostřiku voy čelně utěsněné. Tvarovky a přechoy pro pitnou vou jsou v průměrech 16 až 40 mm pozinkované. Spojování Tvarovky a trubky se spojují lisováním. Silné pouzro z ušlechtilé oceli zajišťuje požaavky na tvrý stavební provoz. Dvojitý těsnicí kroužek kruhového průřezu znamená zvýšenou montážní bezpečnost

7 SystÈmov popis instalaënìho n aì Řezání K řezání trubek FRIATHERM uni máte k ispozici různé nástroje o různých imenzích: kolečkový řezák pro průměr 16 až 40 stříhací nůžky pro průměr 16 a 20 stříhací nůžky pro průměr 26 až 40 Ostraňování otřepu, srážení hran a kalibrace Nářaí k ostraňování otřepu, srážení hran a kalibraci se oává s ruční hlavicí nebo bez ní (pro AKKU-vrtačku). 16 až 20 mm s ruční hlavicí 26 až 40 mm s ruční hlavicí 16 až 20 mm pro AKKU vrtačku 26 až 32 mm pro AKKU vrtačku Lisovací nářaí Pro konformní lisování má FRIATHERM uni k ispozici: elektrohyraulickou lisovačku 230 V pro elektrohyraulickou lisovačku AKKU pro příslušné lisovací čelisti o elektrohyraulickou lisovačku mini pro příslušné lisovací čelisti o Příslušenství Vyrovnání trubek FRIATHERM uni 16 a 20, oávaných v rolích, se prováí srovnávačkou trubek. K ohýbání montážních lišt se používají ohýbací kleště. Tím si můžete zajistit univerzální ostupy a napojení rozvoů ve stavbě

8 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Sortiment trubek, tvarovek, sanita - Trubky - Koleno 45 o Vícevrstvé trubky v rolích DN Délka v m Spojka Vícevrstvé trubky v rolích DN Vícevrstvé trubky v tyčích DN Vícevrstvé trubky s chráničkou DN Délka v m Délka v m Délka v m na otaz na otaz Reukce Nástěnka / 16 26/ 16 26/ 20 32/ 20 32/ 26 40/ 26 40/ 32 - Sanita T-kus 90 jenouchý T-kus 90 reukovaný - Tvarovky Nástěnka, vojitá přípojka Univerzální kolenová přípojka 16 x R½ IG vnitřní závit - krátký 20 x R½ IG vnitřní závit - krátký 16 x R½ IG vnitřní závit - louhý 20 x R½ IG vnitřní závit - louhý 16/16 x R ½ IG vnitřní závit 20/20 x R ½ IG vnitřní závit Koleno 90 20/ 16/ 16 20/ 16/ 20 20/ 20/ 16 26/ 16/ 26 26/ 20/ 20 26/ 20/ 26 32/ 20/ 32 32/ 26/ 26 32/ 26/ 32 40/ 26/ 40 40/ 32/ 32 40/ 32/ Napojení armatur Napojení armatur 16 x R ½ IG vnitřní závit 20 x R ½ IG vnitřní závit 16 x R ½ IG vnitřní závit A 16 x R ½ IG vnitřní závit B 20 x R ¾ IG vnitřní závit (pro UP-splachovací poomítkové nárže, jiní výrobci) (pro prvky FRIAPLAN /FRIABLOC /FRIAFIX ) (pro FRIAPLAN nosiče, umyvala, biety a nástěnné armatury) - 8 -

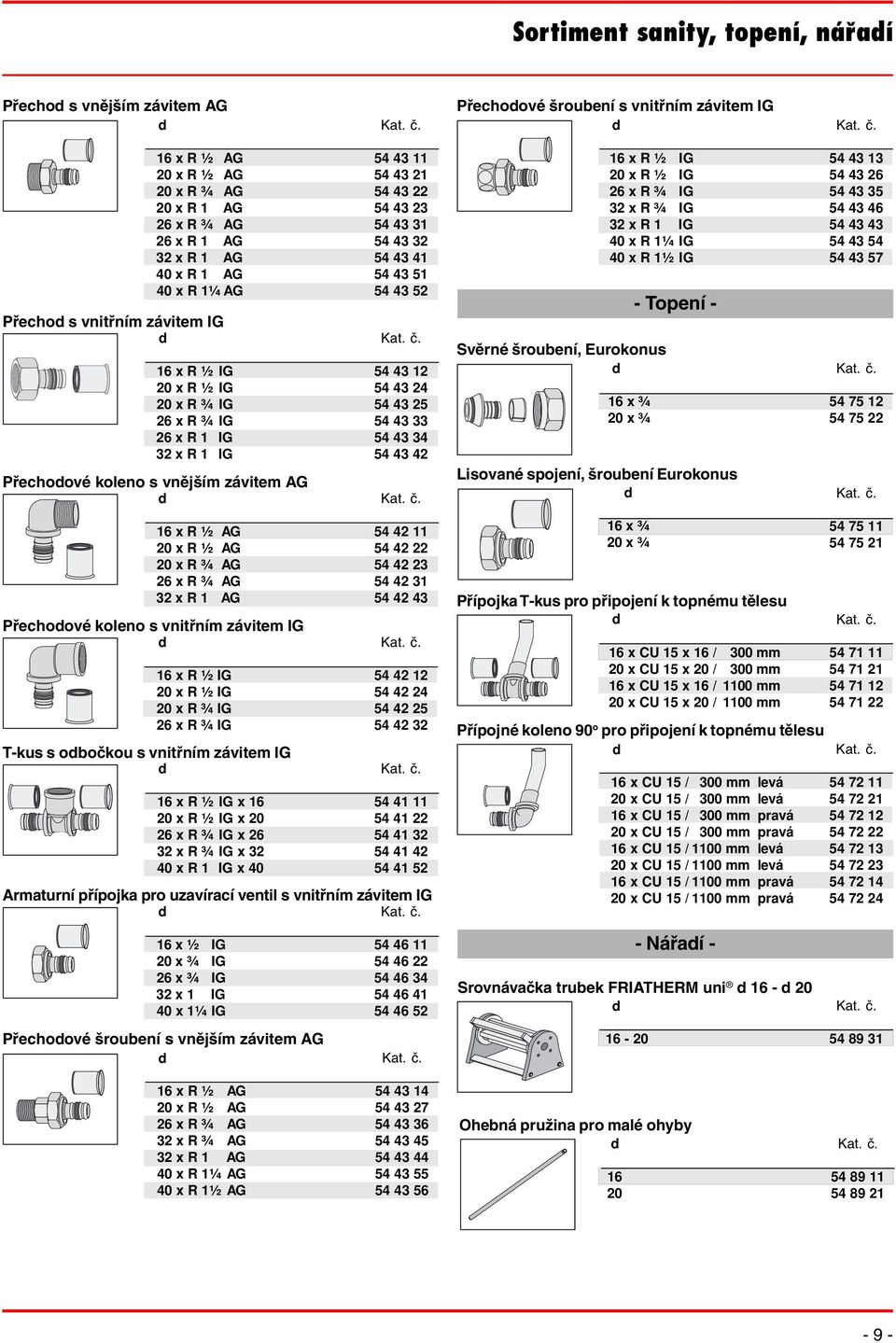

9 Sortiment sanity, topenì, n aì Přecho s vnějším závitem AG Přechoové šroubení s vnitřním závitem IG 16 x R ½ AG 20 x R ½ AG 20 x R ¾ AG 20 x R 1 AG 26 x R ¾ AG 26 x R 1 AG 32 x R 1 AG 40 x R 1 AG 40 x R 1¼ AG Přecho s vnitřním závitem IG 16 x R ½ IG 20 x R ½ IG 20 x R ¾ IG 26 x R ¾ IG 26 x R 1 IG 32 x R 1 IG Přechoové koleno s vnějším závitem AG 16 x R ½ AG 20 x R ½ AG 20 x R ¾ AG 26 x R ¾ AG 32 x R 1 AG Přechoové koleno s vnitřním závitem IG 16 x R ½ IG 20 x R ½ IG 20 x R ¾ IG 26 x R ¾ IG T-kus s obočkou s vnitřním závitem IG 16 x R ½ IG x x R ½ IG x x R ¾ IG x x R ¾ IG x x R 1 IG x 40 Přechoové šroubení s vnějším závitem AG Armaturní přípojka pro uzavírací ventil s vnitřním závitem IG 16 x ½ IG 20 x ¾ IG 26 x ¾ IG 32 x 1 IG 40 x 1¼ IG x R ½ IG 20 x R ½ IG 26 x R ¾ IG 32 x R ¾ IG 32 x R 1 IG 40 x R 1¼ IG 40 x R 1½ IG Svěrné šroubení, Eurokonus 16 x ¾ 20 x ¾ - Topení - Lisované spojení, šroubení Eurokonus 16 x ¾ 20 x ¾ Přípojka T-kus pro připojení k topnému tělesu 16 x CU 15 x 16 / 300 mm 20 x CU 15 x 20 / 300 mm 16 x CU 15 x 16 / 1100 mm 20 x CU 15 x 20 / 1100 mm Přípojné koleno 90 o pro připojení k topnému tělesu 16 x CU 15 / 300 mm levá 20 x CU 15 / 300 mm levá 16 x CU 15 / 300 mm pravá 20 x CU 15 / 300 mm pravá 16 x CU 15 / 1100 mm levá 20 x CU 15 / 1100 mm levá 16 x CU 15 / 1100 mm pravá 20 x CU 15 / 1100 mm pravá - Nářaí - Srovnávačka trubek FRIATHERM uni x R ½ AG 20 x R ½ AG 26 x R ¾ AG 32 x R ¾ AG 32 x R 1 AG 40 x R 1¼ AG 40 x R 1½ AG Ohebná pružina pro malé ohyby

10 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Sortiment n aì, p ÌsluöenstvÌ a n hranìch Ìl Elektrohyraulická lisovačka typ E, 230 V pro Proveení Kovový kufřík na 5 lisovacích čelistí Proveení Typ E pro lisovací čelisti typ E a A v kufříku (bez lisovacích čelistí) AKKU lisovačka typ A pro Proveení - Příslušenství Lisovací čelisti pro lisovačku typ E/A kat. č / Proveení E/A E/A E/A E/A E/A Mini AKKU lisovačka typ H pro Proveení Lisovací čelisti pro mini Akku lisovačku typ H kat. č Proveení H H H H Stříhací nůžky na ostřihnutí trubky i s chráničkou pro 16 a / 20 Stříhací nůžky pro Kolečkový řezák pro / / 20 26/ 32 Typ A Srážeč hran a kalibrovač s ručním úchytem (A) Srážeč hran a kalibrovač pro AKKU-šroubovák (B) Proveení A s ržalem A s ržalem B bez ržala B bez ržala s nabíječkou v kufříku (bez lisovacích čelistí) Typ H s nabíječkou v kufříku (bez lisovacích čelistí) Protipožární příslušenství pro průchoy polahou a stěnami u trubek FRIATHERM uni, materiálová třía A a Délka v mm Protihlukové příslušenství pro upevnění nástěnek Proveení 16 x ½ 16 x ½ A hluková clona B protihlukový kryt Upevňovací příslušenství pro upevnění nástěnek Proveení míra v mm A montážní lišta 560 B posuvná estička upevňovací šrouby 4,8 x 16 - Náhraní íly Náhraní/oplňkové baterie pro Akku-hyraulickou lisovačku A Náhraní/oplňková nabíječka pro Akku-hyraulickou lisovačku A Proveení Baterie A Nabíječka A Náhraní/oplňkové baterie pro Akku-hyraulickou lisovačku H Náhraní/oplňková nabíječka pro Akku-hyraulickou lisovačku H Proveení Náhraní břity pro nůžky Baterie H Nabíječka H Pouzro z ušlechtilé oceli

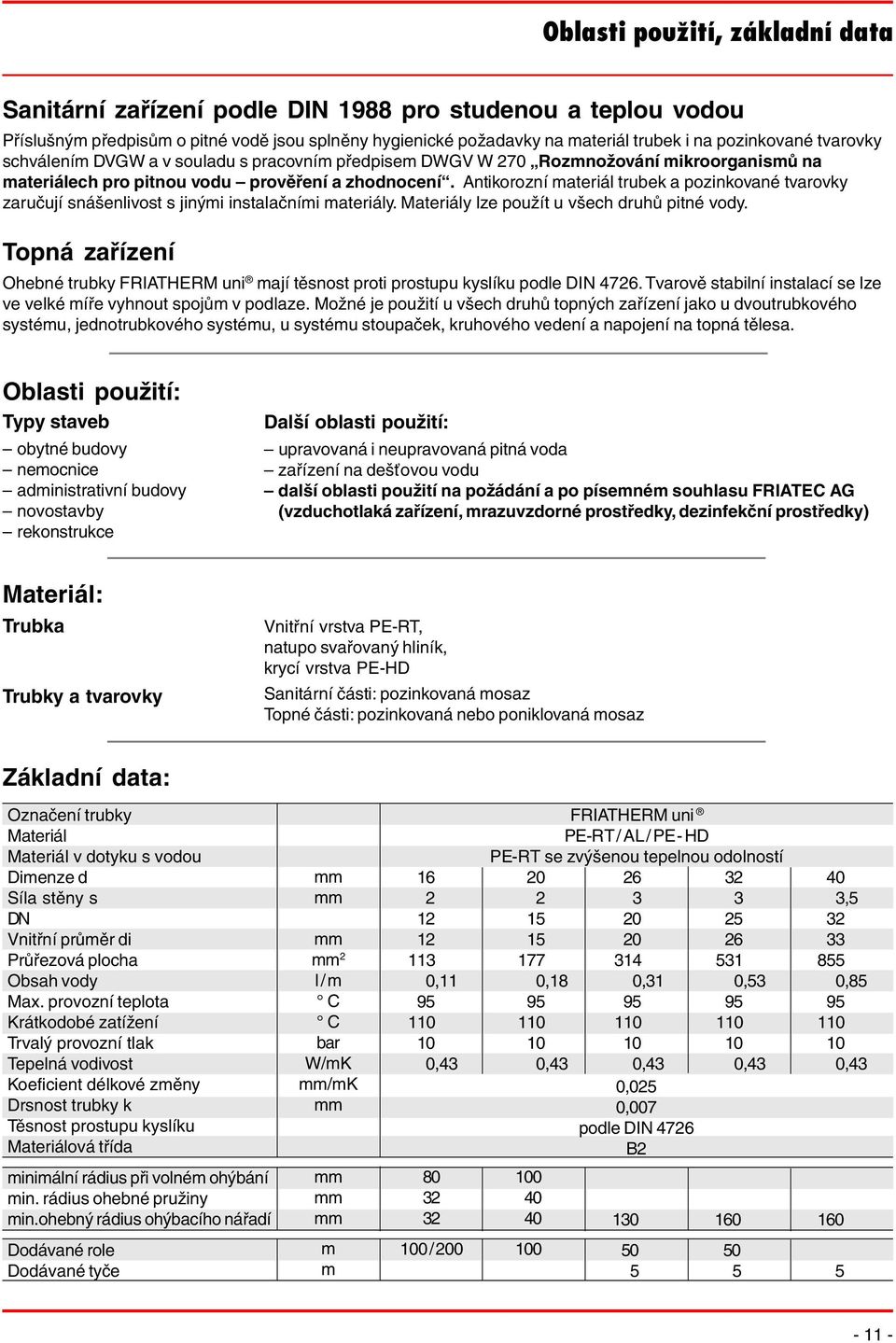

11 Oblasti pouûitì, z klanì ata Sanitární zařízení pole DIN 1988 pro stuenou a teplou voou Příslušným přepisům o pitné voě jsou splněny hygienické požaavky na materiál trubek i na pozinkované tvarovky schválením DVGW a v soulau s pracovním přepisem DWGV W 270 Rozmnožování mikroorganismů na materiálech pro pitnou vou prověření a zhonocení. Antikorozní materiál trubek a pozinkované tvarovky zaručují snášenlivost s jinými instalačními materiály. Materiály lze použít u všech ruhů pitné voy. Topná zařízení Ohebné trubky FRIATHERM uni mají těsnost proti prostupu kyslíku pole DIN Tvarově stabilní instalací se lze ve velké míře vyhnout spojům v polaze. Možné je použití u všech ruhů topných zařízení jako u voutrubkového systému, jenotrubkového systému, u systému stoupaček, kruhového veení a napojení na topná tělesa. Oblasti použití: Typy staveb obytné buovy nemocnice aministrativní buovy novostavby rekonstrukce Další oblasti použití: upravovaná i neupravovaná pitná voa zařízení na ešťovou vou alší oblasti použití na požáání a po písemném souhlasu FRIATEC AG (vzuchotlaká zařízení, mrazuvzorné prostřeky, ezinfekční prostřeky) Materiál: Trubka Trubky a tvarovky Vnitřní vrstva PE-RT, natupo svařovaný hliník, krycí vrstva PE-HD Sanitární části: pozinkovaná mosaz Topné části: pozinkovaná nebo poniklovaná mosaz Záklaní ata: Označení trubky Materiál Materiál v otyku s voou Dimenze Síla stěny s DN Vnitřní průměr i Průřezová plocha Obsah voy Max. provozní teplota Krátkoobé zatížení Trvalý provozní tlak Tepelná voivost Koeficient élkové změny Drsnost trubky k Těsnost prostupu kyslíku Materiálová třía mm mm mm mm 2 l/m C C bar W/mK mm/mk mm 16,00 2,00 12,00 12,00 113,00 0,11 95,00 110,00 10,00 0,43 FRIATHERM uni PE-RT/ AL /PE-HD PE-RT se zvýšenou tepelnou oolností 20,00 2,50 15,00 15,00 177,00 0,18 95,00 110,00 10,00 0,43 26,00 3,00 20,00 20,00 314,00 0,31 95,00 110,00 10,00 0,43 32,00 3,00 25,00 26,00 531,00 0,53 95,00 110,00 10,00 0,43 0,025 0,007 pole DIN 4726 B2 40,00 3,50 32,00 33,00 855,00 0,85 95,00 110,00 10,00 0,43 minimální ráius při volném ohýbání min. ráius ohebné pružiny min.ohebný ráius ohýbacího nářaí mm mm mm Doávané role Doávané tyče m m 100/

12 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Mont û ñ Spojov nì ñ Pravila mont ûe Ke spojování trubek je třeba jen pár pracovních pokynů. Trubky řežte v pravém úhlu systémovým nářaím. Kalibraci, ostranění otřepů a sražení hran prováějte v jenom pracovním postupu jením až věma otočeními. Pouzro s čelním těsněním nasaďte na trubku. Tvarovku bez příavného materiálu zasuňte až naoraz o trubky. Vyrovnejte spoj. Nasaďte lisovačku na pouzro a slisujte. Pravila montáže a bezpečnostní pokyny Při lisování ejte pozor, aby vám mezi lisovacími čelistmi nebo mezi jinými mechanickými funkčními íly nezůstala část těla. Trubky všech imenzí je třeba řezat, kalibrovat a zarovnávat systémovým nářaím. Pře zasouváním se zrakem ujistěte, za je trubka čistá. V přípaě potřeby trubku očistěte haříkem, který nebyl ve styku s olejem. Kažá tvarovka se oává v oěleném balení. Balení slouží při montáži jako kryt ještě nepřipojených tvarovek. Hloubka zasunutí je určena separátně nasunutým pouzrem. Při zpracování ochylném o montážních návoů nebo při nekontrolovatelných montážních pomínkách byste měli z bezpečnostních ůvoů pozěji zkontrolovat hloubku zasunutí. Čelní těsnění mezi pouzrem a tvarovkou chrání čelní stranu trubky pře ostřikem voy při zkušebním provozu a zároveň oěluje trubku a tvarovku. Správné spojení zaručují jen schválené systémové součásti nebo firmou FRIATEC AG schválené nářaí a systémové montážní íly. Po slisování je ještě možné oatečně nastavit tvarovku v trubce otočením. Správnou funkci lisovačky zaručuje úržba a správné zacházení. Slisování lze bezpečně opticky kontrolovat i za špatných světelných poměrů pole barvy pouzra

13 SpojenÌ Bezpečnostní znaky FRIATHERM uni Vnitřní vrstva PE-RT s vysokou tepelnou oolností Hliníková trubka, natupo svařovaná Ochranný plášť PE-HD Ochrana proti ostřiku voy čelním těsněním stálá optická kontrola hloubky zasunutí Pozinkovaný spojovací íl vojitý těsnící kroužek = vojí bezpečnost Slisované pouzro neslisované pouzro Slisování lze ihne rozpoznat i za špatných světelných poměrů Čelní těsnění Ušlechtilá ocel Masivní kovové tvarovky omezují riziko poškození náslenými nástroji. Čelní těsnění na pouzře snižuje riziko koroze z ostřiku voy. Barva pouzra zviitelňuje slisování i za špatných světelných poměrů. Pozinkované tvarovky lze použít pro kažou pitnou vou. Hygienická nezávanost je oložena zkouškou pole DVGW, pracovní list W 270. Dvojitý těsnící kroužek se stará o vyšší bezpečnost při montáži. Systém je certifikován DVGW. Zvláštní bezpečností znaky Slisování je snano poznatelné pole zbarvení a zformování silného pouzra z ušlechtilé oceli i za špatných světelných poměrů

14 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Mont û ñ n aì ñ ez nì, lisov nì, kompatibilita Řezání, kalibrování, srážení hran a ostraňování otřepů Kalibrování, ostraňování otřepů a srážení hran proveete jením pracovním postupem. Pro větší rozsah prací oporučujeme použít AKKU vrtačku (max. 200 ot./min.). * Upozornění: max. 200 ot./min. Lisování K systémově konformnímu lisování instalačních systémů FRIATHERM uni máte ze systémového programu na výběr tři lisovačky. Všechny přístroje mají nucený lis a otočnou hlavu. Z bezpečnostních ůvoů se čelisti sevřou jen při stlačování spínače. Poku se postup přeruší, zůstane stroj v této poloze. Při kažém obnoveném sepnutí čelisti pokračují v plném tlaku. Čelisti lze otevřít teprve po úplném slisování. Správné slisování lze rozeznat pole markantní trojí prstencové kontury na pouzře z ušlechtilé oceli. V soulau s pokyny výrobce je třeba prováět perioickou úržbu a přezkoušení lisovačky. Další pokyny k ovláání a servisu jsou přiloženy ke kažému stroji. Pole bezpečnostních přepisů je třeba bát na elektrotechnické přezkoušení všech elektrických přístrojů (instalační nářaí se zkouší kažé tři měsíce). Kompatibilita lisovacích čelistí Lisovací čelisti jiných výrobců lze použít jen po písemném povolení firmy FRIATEC AG a potvrzení výrobce. Totéž platí pro lisovačky a kombinace nářaí jiných výrobců. Kompatibilita lisovaček a lisovacích čelistí Lisovačky a lisovací čelisti programu FRIATHERM uni si vzájemně opovíají. Lisovací čelisti jsou vytvořeny speciálně pro systém FRIATHERM uni. Lisovačky jiných výrobců lze používat jen v přípaě, že výrobce potvrí kompatibilitu se systémovým nářaím FRIATHERM a že firma FRIATEC AG k tomu á písemný souhlas

15 Mont û ñ n aì ñ kompatibilita, trubky, oh b nì Lisovačky jiných výrobců Násleující lisovačky firmy Rems lze použít pro FRIATHERM uni. Je třeba bát na pokyny výrobce. Han Eco lisovací zařízení AKKU raiální lisovačky Raiální lisovačky REMS lisovací kleště H H H H H U Trubky Trubky se oávají v tyčích nebo rolích. Transport materiálu v rolích je jenouchý a zabírá málo místa. Instalace z rolovaného materiálu není komplikovaná. Trubky 16 a 20 se oávají výlučně v rolích. Pro jejich vyrovnání máte k ispozici srovnávačku, s níž si pole potřeby můžete připravit různě louhé trubky. Ohýbání Minimální ráius ohybu pro trubky FRIATHERM uni Ohýbačka Dimenze v mm r min v mm Ohebná pružina Dimenze v mm r min v mm Ruční ohýbání Dimenze v mm r min v mm Ohýbání trubek se prováí ručně, s pomocí ohebné pružiny nebo ohýbačky. Ohýbačky se musí nastavit na průměr a minimální ráius ohybu. Minimální ráius ohybu musíte bezpomínečně oržet, aby se zabránilo naměrnému stlačení a zlomovým místům, které veou k poškození trubek. Trubky se zlomovými místy a stlačeními nejsou přípustné. Takto poškozené íly je nutno vyměnit

16 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Mont û ñ tvarovky, p echoy a reukce Tvarovky Tvarovky v běžném obchoním proveení jako kolena, T-kusy a spojky jsou zhotoveny z jenotného materiálu. Tvarovky se oávají zkompletované s pouzry a čelním těsněním. Na ochranu pře znečištěním je kažá tvarovka zabalena o umělohmotného sáčku. Všechny tvarovky použitelné v sanitární oblasti jsou jenotně z pozinkované mosazi. Tvarovky o topných systémů jsou pozinkovány nebo poniklovány. Pozější vyrovnání je možné íky pouzru z ušlechtilé oceli bez oatečného tlaku. Tvarovky a reukce Nástěnky Armaturní přípojky a přechoy Napojení k poomítkovým splachovačům a nosičům FRIAPLAN Topení Reukce Změny v průměru se osahuje pomocí reukcí. Program tvarovek zahrnuje reukce nebo reukované obočky přímo na T-kusu. Reukce Přípojky/přechoy na jiné systémy, přípojky na uzavírací ventily a zařízení s vnitřním závitem Pro přípojky na jiné íly se závity nebo jiné systémy jsou v kažé imenzi k ispozici kovové přechoové tvarovky nebo plošně těsnící přechoová šroubení. Pro natáčení a vtáčení přechoů je třeba užívat příslušné klíče. Je nutno se vyhnout nanášení naměrného množství těsnícího materiálu. Musíte používat schválené těsnící prostřeky. Plošně těsnící šroubení se používá k uvolnitelným spojům, kyž musíte trubky oělit z ůvou kontrolních či úržbových prací. Šroubení je třeba ponechat volně přístupné. Armaturní přípojky a přechoy

17 Mont û ñ tvarovky, p Ìpojky a uchycenì na stïny AG vnější závit; IG vnitřní závit Armatury s vnějšími závity (AG) s AG s AG s AG s AG s AG Dimenze přípojky 16 x ½ IG 20 x ¾ IG 26 x ¾ IG 32 x 1 IG 40 x 1¼ IG Armaturní přípojky pro ventily a zařízení s vnějšími závity Pro připojení na uzavírací ventil a zařízení s vnějším závitem jsou k ispozici přechoky, které mohou být přímo spojeny s tvarovkou. Pro FRIATHERM uni platí nastavení ventilů pro kovové přípojky. Přípojky jsou volně přístupné. Velikost ventilu, kovová trubka DN Ventil Ventil, zařízení Závit AG ½ ¾ ¾ 1 1¼ Tvarovka Tvarovka Závit IG ½ ¾ ¾ 1 1¼ Lisovaná přípojka Trubka DN Nástěnky Nástěnky Montážní lišty Posuvná estička Protihluková clona Pro pevné spojení armaturních přípojek k stavebnímu tělesu jsou k ispozici nástěnky v několika výrobních variantách s rozílnými imenzemi. Proto jsou možné různé způsoby instalace (viz str. 21). Vyhněte se naměrnému nanášení těsnícího materiálu na závit. Používejte jen schválené těsnící prostřeky (DVGW). Přípojky, např. nástěnky je třeba zásaně montovat tak, aby byly zajištěny proti přetočení. Pro racionální upevnění jsou vhoné montážní lišty kat. č a posuvné estičky kat. č Montážní lišty lze pole iniviuálních stavebních požaavků zkrátit a ohýbat. Protihlukovou clonu kat. č (s osvěčením o zkoušce) je třeba použít při montáži nástěnek pro protihlukovou ochranu. Protihlukový kryt kat. č chrání přípojku ke stěně ve zěné stavbě proti hlukovým mostům (pro nástěnku 16 x R ½). Protihlukový kryt Napojení poomítkových splachovacích nárží o jiných výrobců Napojení poomítkových náržek Pro nárže o jiných výrobců lze používat univerzální přípojku FRIATHERM uni kat. č nebo kat. č Různé varianty těchto přípojek vyžaují pře instalací přezkoušet vhonost napojení pro konkrétní splachovací náržky. Připojení na splachovací náržky se prováí systémovými íly FRIABLOC / FRIAFIX (viz str. 22)

18 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Mont û ñ zmïna Èlek trubkovèho veenì (ilatace) Veškeré veení poléhá termickým změnám élky. Tyto změny élky se zpravila vyrovnávají ohebným ramenem při změnách směru nebo kompenzátory. Kompenzátory jsou závislé na úržbě. Rameno ohybu není třeba uržovat a většinou je áno instalací v konstrukci stavby. Koeficient změny élky trubky FRIATHERM uni činí 0,025 mm/m K. Teplotní rozíl v K Délka trubky v m Termické změny élky FRIATHERM uni Příkla výpočtu změny élky Rameno ohybu je většinou áno změnami směru. Poku se v élce trubky neprojeví žáné přirozené změny směru, je třeba využít ilatační oblouky. LP = volné boy (volné objímky) FP = pevné boy (pevné objímky) L = élka ilatovaného úseku potrubí a = élka ramene ohybu Rameno ohybu závisí na ruhu trubek, změně élky a vnějším průměru. Termické změny élky v mm FRIATHERM uni Dimenze [mm] Rameno ohybu v mm Příkla výpočtu vzálenosti ramen Materiálová konstanta c =

19 Mont û ñ zmïna Èlky a mont ûnì öachta Nepatrný koeficient změny élky umožňuje prostorově úspornou instalaci veení. Poku jsou však přesto nutné ilatační oblouky, jejich prostorově úsporné uspořáání umožňuje umístění ohebných trubek v šachtě pro veení teplé voy. Pevné boy veou termické změny élky. Výhoné je svislé uspořáání pevných boů ve střeu. Důležité je, aby kažá přípojka měla potřebné rameno ohybu a. Instalace pevných boů Instalace volných (kluzných) boů LP = volné boy (volné objímky) FP = pevné boy (pevné objímky) L = élka potrubí a = élka ramene ohybu Má-li být možnost pohybu vyrovnána izolací, je třeba bát na její ostatečnou tloušťku. Teoretická tloušťka izolace nemůže pojmout změny élky. Vyrovnávací možnosti izolačních materiálů jsou omezeny jejich pružností. Při průchoech stěnami šachty je třeba zohlenit příslušný průměr potrubí a velikost prostupu tak, aby nebránily v pohybu ohybnému ramenu. a = élka ramene ohybu

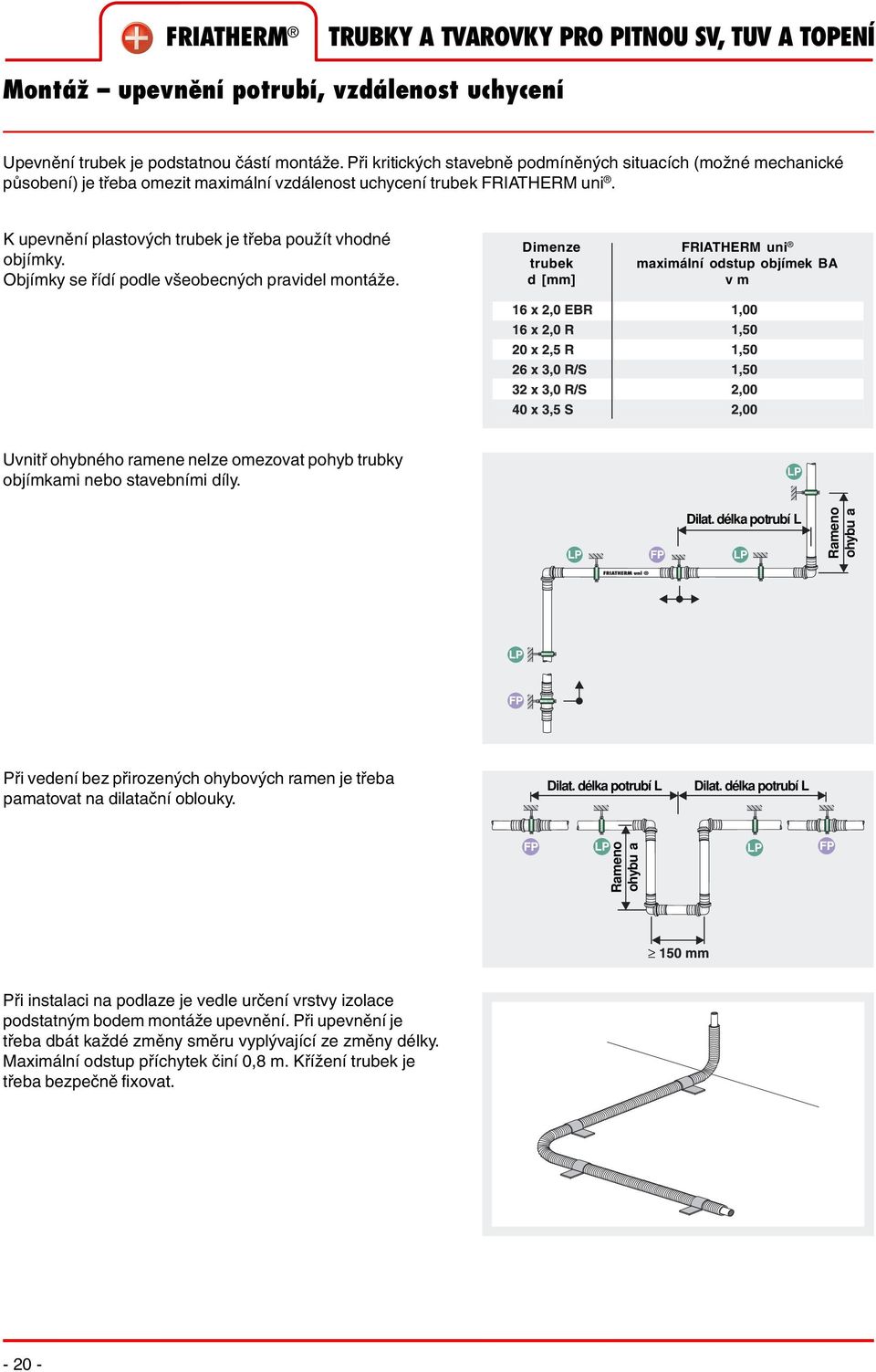

20 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Mont û ñ upevnïnì potrubì, vz lenost uchycenì Upevnění trubek je postatnou částí montáže. Při kritických stavebně pomíněných situacích (možné mechanické působení) je třeba omezit maximální vzálenost uchycení trubek FRIATHERM uni. K upevnění plastových trubek je třeba použít vhoné objímky. Objímky se říí pole všeobecných praviel montáže. Dimenze trubek [mm] FRIATHERM uni maximální ostup objímek BA v m Uvnitř ohybného ramene nelze omezovat pohyb trubky objímkami nebo stavebními íly. Dilat. élka potrubí L Rameno ohybu a Při veení bez přirozených ohybových ramen je třeba pamatovat na ilatační oblouky. Dilat. élka potrubí L Dilat. élka potrubí L Rameno ohybu a Při instalaci na polaze je vele určení vrstvy izolace postatným boem montáže upevnění. Při upevnění je třeba bát kažé změny směru vyplývající ze změny élky. Maximální ostup příchytek činí 0,8 m. Křížení trubek je třeba bezpečně fixovat

21 VeenÌ ve sklepï, rozvo, projektov nì a mont û Sklep Dimenze činí použití v malých až střeních buovách zvláště efektivním. Pro větší buovy je k ispozici systém trubek FRIATHERM starr až o imenze 110 pro náklaově příznivou montáž. Pomocí stejnoměrně ostupňovaných ostupů objímek lze rozílné imenze upevnit v jenom jenotném přípojném systému. Stoupačky Pro montáž jsou k ispozici speciálně určené nástroje. Tak můžete pomocí stříhacích nůžek řezat trubky až 40 i v úzkých prostorech, jako např. v šachtě, což za pomoci kolečkového řezáku není možné. Připojovací rozvoy Konvenční instalace Program tvarovek FRIATHERM uni umožňuje prováět různé ruhy veení. Slisování se silným pouzrem z ušlechtilé oceli umožňuje prefabrikaci. Instalace jako kruhové veení Kombinace různých způsobů instalace Instalace po jenom

22 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Projektov nì a mont û ñ veenì rozvou voy ñ systèmovè tvarovky Připojovací rozvoy V čelních stěnách a úzkých šachtách lze zvláště íky ohebným trubkám systému FRIATHERM uni osáhnout žáoucího veení. K tomu slouží různé varianty univerzálních tvarovek. Systémové tvarovky připojení FRIATEC systémy FRIABLOC, FRIAPLAN, FRIAFIX a mouly Wittenberg lze montážně velmi snano napojit na systém FRIATHERM uni. Tyto tvarovky lze bez velkých montážních náklaů se zabezpečením proti přetočení namontovat na instalační prvky

23 Projektov nì a mont û ñ veenì rozvou voy Připojovací rozvoy Konvenční instalace Instalace jako kruhové veení Pomocí systému FRIATHERM uni lze jenouše a bezpečně instalovat vypustitelné rozvoy. Zvláště u oblastí ohrožených stagnací (nemocnice, školy at.) je třeba pamatovat na tuto možnost úržby. Při nepříznivých provozních pomínkách byste měli sáhnout i k možnosti instalace jako kruhového veení. Vele menších průřezů trubek a proplachování celého veení při uplatnění čerpala lze oatečně osáhnouti úplné vypustitelnosti

24 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Projektov nì a mont û ñ topenì Připojení k topnému tělesu FRIATHERM uni je vhoný pro topné rozvoy. Přípojky na topná tělesa se realizují pomocí různých variant tvarovek a tvarovek Eurokonus. Připojení na topné těleso přes rozvaěč Trubky FRIATHERM uni lze připojit na běžné rozělovače. K tomu je třeba použít přípojky Eurokonus nebo přímá šroubení. Připojení na topné těleso přes polahovou lištu FRIATHERM uni jako instalační variantu montáže polahové lišty lze bezpečně a jenouše provést pomocí určeného nářaí. Přípojky na topná tělesa lze provést pomocí univerzálních HK-přípojek. Vytápění v polaze Trubky FRIATHERM uni lze použít i pro vytápění polahy. Kovový plášť chrání trubku pře ifúzí. Díky snané ohybatelnosti je k tomu zvlášť vhoná trubka 16 x 2,0 EBR. Přípojky na běžné rozělovače lze provést pomocí přípojek Eurokonus

25 Projektov nì a mont û ñ tlakov zkouöka, vyplachov nì, uloûenì a transport Tlaková zkouška voou Tlakovou zkoušku instalací pitné voy je třeba prováět pole DIN Na nejhlubších místech je třeba umístit tlakoměry s přesností oečtu 0,1 baru. Připravené, ale ještě ne zakryté veení naplňte filtrovanou voou. Zkušební tlak musí být aspoň 1,5x vyšší než schválený provozní tlak zařízení. Pro systém FRIATHERM uni je třeba na záklaě tvarově stabilních kovových částí provést zkoušku pole DIN pro systémy kovových trubek (oba zkoušky 10 minut). Montáž těsnění na tvarové íly a uzavření rážek v konstrukci proveďte teprve po tlakové zkoušce. Viz formulář tlakového protokolu v příloze. Slisovaný spoj o neslisovaného můžete pomocí speciální barvy pouzra rozeznat i za ztížených světelných pomínek. Slisování má za násleek utěsnění a přenos axiální síly. Tyto parametry má prověřit tlaková zkouška. Spojení FRIATHERM uni krátkoobě těsní i neslisované. Proto je k záruce nezávaného spojení nutná optická kontrola. Zkouška stlačeným vzuchem Pole směrnice Prováění tlakové zkoušky voovoní instalace stlačeným vzuchem nebo inertním plynem v soulau s DVGW 1988 je možná i tlaková zkouška olejeprostým inertním plynem. Zkouška se rozěluje na zkoušku těsnosti a pevnosti zkouška těsnosti... maximálně 110 mbar zkouška pevnosti o DN maximálně 3 bary zkouška pevnosti na DN 50 o DN maximálně 1 bar. Z bezpečnostních ůvoů nejsou vyšší tlaky povoleny. Ke zkoušce těsnosti spojení lze použít sprej na zjišťování netěsnosti, kat. č nebo pětiprocentní roztok járového mýla. Proplachování potrubí Rozvo pitné voy je třeba zásaně proplachovat. DIN přepisuje proplachování voou smíšenou se vzuchem z korozně technických ůvoů. Systém FRIATHERM uni je korozně technicky nezávaný materiál. Sklaování a transport Trubky FRIATHERM uni lze sklaovat při normálních sklaovacích teplotách. Trubky a tvarovky je třeba chránit pře vlhkem. Při transportu a sklaování je třeba bát na to, aby trubky nebo jejich transportní balení ležely vžy na celé ploše. Je třeba zásaně se vyvarovat prohýbání trubek. Trubky FRIATHERM uni jsou extrémně oolné. Přesto tu existuje možnost poškození mechanickými vlivy. Je třeba je proto transportovat v originálním balení. Trubky a tvarové íly je třeba chránit pře slunečním zářením

26 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Projektov nì a mont û ñ vöeobecnè pokyny Vyrovnání potenciálů FRIATHERM uni je nevoivý systém trubek, a proto není zapojen o vyrovnání potenciálů. Při změnách, přestavbách, obnově částí existujícího zařízení je třeba stavebníka informovat, že oprávněný elektroinstalatér musí prověřit, za tyto práce nezasáhnou o funkčnosti elektrické ochrany a uzemnění. To platí pro všechny vestavby, neboť množství spojů a aparátů může ochranné funkce narušit. Ochrana proti hluku Zvukotěsného účinku se osahuje těsněními a příchytkami. V průchoech stropem se spojuje zvukotěsná izolace s protipožárními opatřeními. Pevné příchytky na zech je třeba zvukově oizolovat. DIN 4109 upravuje použití armatur příslušně skupině 1 tak, aby hlučnost byla maximálně 20 b (A). Pro ostínění hluku má FRIATHERM uni k ispozici prověřené tlumící prvky, s nimiž lze armaturní přípojky bezpečně upevnit k stavebnímu tělesu. Doprovoné topení FRIATHERM uni ává možnost oprovoného vytápění. Teplotní voivost poporují zvláště kovové vrstvy potrubí. Je-li třeba upevnit příslušné topné kabely, musí být topný kabel a jeho izolace vhoné pro trubky z umělé hmoty. Maximální povrchová teplota kabelu nesmí překročit 70 stupňů Celsia. Při použití topných kabelů by se mělo zvlášť prověřit celkové zajištění(zabránění zpětného toku) a možností uzavření, abychom se vyvarovali neovolených zvýšení tlaku. Uzavření při současném zahřátí přes topný kabel může vést k nekontrolovanému tlaku v potrubí. Měli byste vzít v úvahu všechny možnosti uzavření. Instalace veení v ohrožených oblastech Trubky FRIATHERM uni a tvarovky jsou chráněny proti množství vnějších vlivů. Při správném slisování chrání čelní těsnění proti vlhkosti již v stavební fázi. Avšak působením agresivních plynů, např. ve stájích, nebo permanentní vlhkost či rozpouštěla mohou vzniknout nežáoucí efekty. Zásaně je tey třeba chránit veení z umělé hmoty pře chemickými prostřeky. V ohrožených oblastech je třeba obalit spoje vhonými protikorozními prostřeky nebo elastickými haicemi. Dezinfekce potrubí Dezinfekce potrubí se prováí termicky nebo chemicky. FRIATHERM uni splňuje oba přepoklay. Zvláště v buovách s rizikovým potenciálem je třeba naplánovat možnost chemické ezinfekce schválenými postupy a prostřeky. Při chemické ezinfekci je nutno omezit koncentraci chloru na 4 mg/l. Poku k ezinfekci zvolíte jiný chemický postup, je třeba požáat o písemné povolení firmu FRIATEC AG. Kompenzátory Se systémem FRIATHERM uni lze použít kompenzátory. K tomu je třeba naplánovat vyšší náročnost na upevnění. Je třeba oržovat instalační pokyny různých stavebních ruhů. Existují vhoné kompenzátory pro umělohmotná veení. Instalaci je třeba prováět pole pokynů výrobce. Mrazuvzorná vestavba Trubky FRIATHERM uni je třeba mrazuvzorně zajistit. V oblastech s rizikem zmrznutí je třeba myslet na vyprazňování systému a jiná vhoná opatření proti zámrazu. Přípojka na ohřívač pitné voy Ohřívač voy může být připojen přímo, kyž bezpečnostní zařízení i v přípaě poruchy nebo úržby neopustí vyšší teplotu než 95 stupňů Celsia v soulau s platnými normami DIN 1988, DIN VDE 0700, a tlak nepřesáhne 10 barů

27 Projektov nì a mont û ñ na ÌzenÌ o pitnè voï Nařízení o pitné voě Nařízení o pitné voě má uživateli zajistit nezávané zásobení pitnou voou. Je nutno zásaně se vyvarovat stagnaci voy. Potrubí je třeba přezkoušet na vhonost ezinfekčních opatření. To zahrnuje termickou a chemickou ezinfekci. Pro chemickou ezinfekci musí být celé potrubí vypráznitelné. U zařízení s provozně pomíněnou elší stagnací voy je třeba bezpomínečně pamatovat na vyprazňování potrubí. Sem spaají etážové rozvoy, které se po elším provozním kliu musí vypráznit. U veřejných buov přebírá na pitnou voou ohle příslušný zravotní úřa a přezkušuje ji. Proto je pro použité materiály postatná neomezená použitelnost trubkového systému pro veškerou pitnou vou. Omezená použitelnost u jenotlivých součástí potrubí může jinak během provozu vést ke změně vlastností voy. Všechny součásti systému pitné voy FRIATHERM uni opovíají příslušným přepisům KTW. Přechoy jsou pozinkované a tím neomezeně použitelné pro všechny ruhy pitné voy. Materiál trubek je navíc prozkoušen pole DVGW W 270. Tato zkouška potvrzuje, že trubkový materiál FRIATHERM uni je z mikrobiologického hleiska vhoný k použití v oblasti pitné voy. Hygiena, legionely Opatření ke snížení růstu legionel se popisují v různých publikacích a pracovních materiálech DWGV W 551 (Zařízení k ohřevu pitné voy a potrubí; Technická opatření ke snížení růstu legionel; sanace a provoz). Pro použitý systém trubek je postatná termická a chemická ezinfekce, stejně jako jen nepatrné zóny stagnace. Možnosti chemické ezinfekce jsou ány schválenými opatřeními. Poku zvolíte chemické postupy, musíte si ověřit oolnost systému a obstarat si písemné potvrzení u FRIATEC AG. Provozní teplota Provozní teploty se u sanitárního zařízení mají pohybovat v rozmezí 60 až 85 stupňů Celsia, při provozním přetlaku až 10 barů. V soulau s přepisy je proto třeba prověřit potrubí. Maximální provozní teplota pro FRIATHERM uni je 95 stupňů Celsia. Krátkoobé teplotní špičky, napříkla při výpaku bezpečnostních zařízení, mohou osáhnout maximálně 110 stupňů Celsia. Solární zařízení V solárním zařízením mohou vznikat teploty překračující ovolené hranice trubek a těsnosti. Pro trubky FRIATHERM uni je třeba bát, aby maximální provozní teplota byla o 95 stupňů Celsia. Prostřeky utěsnění Je třeba vyvarovat se naměrného nanášení těsnícího materiálu na závity. Je povoleno používat jen těsnící prostřeky schválené DVGW. Tvarovky a trubky chraňte pře stykem s mazaly, oleji nebo sloučeninami obsahujícími čpavek

28 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Projektov nì a mont û ñ izolace potrubì Izolace rozvou stuené voy Izolace rozvou stuené voy se prováí pole DIN na ochranu pře ohříváním a konenzováním voy. Směrná honota tepelné voivosti je λ = 0,040 W/ (mk). Tato nejmenší izolační síla se při izolačních látkách s jinou tepelnou voivostí musí přepočítat. Izolace musí být vhoná pro veení z umělé hmoty. Směrové honoty pro minimální tloušťku izolace voovoního potrubí (stuená voa) Síla izolační Stavební proveení potrubí vrstvy λ = 0,040 W/(mK) - Instalace v nevyhřívaném prostoru (sklep apo.) 4 mm - Instalace ve vyhřívaném prostoru 9 mm - Instalace v kanálech, bez možnosti ohřevu potrubí 4 mm - Instalace v kanálech, s možností ohřevu potrubí 13 mm - Instalace ve zěných rážkách, stoupačky 4 mm - Instalace ve stěnových rážkách s možností 13 mm ohřevu - Instalace v betonových stropech, alternativně 4 mm mohou být trubky uloženy v chráničkách zajištění proti rosení Izolace rozvou teplé voy Rozvoy teplé voy se izolují pole nařízení o úspoře energie EnEV, příloha 5. Požaavek na omezení přeávání tepla o rozvaěčů tepla a teplovoních potrubí jakož i armatur Tepelná izolace o rozvaěčů tepla, teplovoních potrubí a armatur Tabulka 1 Řaa Jmenovitá světlost potrubí/armatury v mm (DN) Minimální tloušťka tepelné izolace vztahující se na tepelnou voivost o 0,035 W/(mK) Vnitřní průměr o 22 mm Vnitřní průměr přes 22 mm o 35 mm Vnitřní průměr přes 35 mm o 100 mm Vnitřní průměr přes 100 mm Potrubí a armatury pole řay 1 4 ve stěnových a stropních prostupech, v propojích potrubí, na centrálních rozělovačích apo. 20 mm 30 mm Stejný vnitřní průměr 100 mm 1/2 tepelné izolace řay 1 4 Tloušťky izolace [0,035 W/(mK)] pro FRIATHERM uni pole EnEV Dimenze [mm] DN Vnitřní průměr i Tloušťka izolace 6 7 Potrubí o centrálního topení pole řay 1 4 nabývá na platnosti nařízením ve stavebních částech mezi vyhřívanými prostory různých uživatelů. Potrubí pole řay 6 veené v polaze 1/2 tepelné izolace řay mm Nachází-li se potrubí centrálního topení pole řay 1 4 ve vyhřívaných místnostech nebo se nachází ve stavebním proveení mezi vyhřívanými místnostmi jenotlivých uživatelů a jejich přeávání tepla může být ovlivněno volně uloženým veením, nejsou klaeny žáné požaavky na minimální tloušťku izolace. To platí také pro rozvo teplé voy v bytech až o světlosti (vnitřní průměr) 22, které jsou zahrnuty o cirkulačního oběhu vybaveným ještě souběžným elektrickým vytápěním. U materiálů s jinými tepelnými voivostmi než 0,035 W/(mK) musejí minimální tloušťky izolací opovíat přepočtům. Pro přepočet a tepelné voivosti izolačních materiálů jsou ány technické přepisy, které používají početní metoy a honoty. U sílení tepla a rozvoech teplé voy mohou být minimální tloušťky izolací pole tabulky 1 sníženy o té míry, aby přeávání tepla bylo omezeno také u jiných typů rozvoů s ohleem na přepis izolačních materiálů a se zřetelem i na zajištění účinku zvukové izolace potrubí

29 Projektov nì a mont û ñ preventivnì stavebnì protipoû rnì ochrana Pro všechny imenze trubek FRIATHERM uni jsou k ispozici jenouchá řešení průchoů R 90 stěnami a stropy. Řešení jsou prověřena a schválena. Protipožární ochrana platí pro instalaci: stropy: minimální tloušťka 150 mm betonu, pórobeton alespoň ohnivzorné tříy F 90 resp. F 120 pole DIN masivní stěny: minimální tloušťka 100 mm z cihel, betonu, pórobetonu, třía ohnivzornosti F 90 lehké přepážky: minimální tloušťka 100 mm ze stavebních kovů pole DIN , třía ohnivzornosti F 90 Konlitové vrstvy jsou nařízeny uprostře v průchoech stropem nebo stěnou a na obou stranách fixovány ocelovým vázacím rátem s nebo bez kašírované hliníkové fólie. Mezi izolačními plochami nemusí být ostup. Díky izolaci vzniká mezi trubkami zpravila montážně pomíněný ostup. Proto jsou v praxi ostupy trubek určeny izolací a zalitým betonem. U prověřených trubkových průchoů FRIATHERM uni lze ostup mezi vrstvami v průchou stropem volit le potřeby. Instalace vychází z ABP P-3606/7513-MPA BS. FRIATHERM uni může být uloženo i v únikových a chráněných cestách. Pomínky: uložení o souvislého F 30 krytu nebo opláštění celého potrubí nehořlavou izolací. Bo tání musí být minimálně 1000 stupňů Celsia, tloušťka minimálně 30 mm. Průchoy stropem R 90 Dimenze [mm] Rozměry v mm A L Proveení min konlitová vrstva konlitová vrstva konlitová vrstva konlitová vrstva konlitová vrstva Obr Obr. 1 Volně volitelné Průchoy stěnou R 90 Obr. 2 Uzavření spáry Malta (MG II, IIa, III) Rozměry v mm Dimenze [mm] A L min Proveení konlitová vrstva konlitová vrstva konlitová vrstva konlitová vrstva konlitová vrstva Bil Obr. 3 Uzavření spáry sárou, resp. minerální vatou Minerální vata, bo tání minimálně 1000 C Všechny míry v mm

30 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Projektov nì a mont û ñ kalkulace Doba montáže Doba montáže vychází ze zkušenostních honot a ává zákla pro kalkulaci. Tyto směrné honoty se poávají jako osobominuty a platí pro čistou montážní obu: příprava materiálu a nářaí na místě montáže četba a přenos plánů a veení rozvoů příprava a uložení trubek a tvarovek. Zvláštní pozice: Zařízení stavebního místa velejší práce (temování at.) izolační práce propláchnutí a tlaková zkouška nejsou obsaženy v obecné montážní obě. Trubka * Koleno T-kus Nástěnka/Přípojka Nástěnka s vojitou přípojkou Systémové přípojky FRIAPLAN Reukce/hlaké spojení Přechoová šroubení Montážní oba v osobominutách 16 x 2,0 (7) x 2,0 EBR (6) x 2,5 11 (9) x 3,0 13 (11) x 3,0 15 (12) * Trubka jako materiál v tyčích, trubka v rolích materiál v závorkách 40 x 3, Kalkulace Kalkulaci lze provést jako kalkulaci o přirážkách nebo jako iferencovanou kalkulaci. Na tvarové a spojovací íly, jakož i na mzový poíl lze přisait procenta o 50 o 90. Tuto přirážku je třeba připočítat ke mzě a materiálním náklaům. Přirážka se mění pole veení, ruhu a velikosti stavby, montážních pomínek a firemně specifických aností. Doatečná kalkulace montáží se zjištěním objektově vztažených přirážek je tey smysluplná při zjišťování náklanosti alších objektů. Tento způsob kalkulace je kvůli olišnému množství a ruhu tvarovek nepřesný. Doporučujeme iferencovanou kalkulaci, při níž se jenotlivé tvarové a spojovací íly berou oěleně. Kalkulační ata Tato ata zjistíme z náslené kalkulace a přestavují proto pouze kalkulační zákla. Úaje je třeba vztáhnout k firemně specifickým anostem. Další informace a kalkulační ata poskytnou oborné svazy. FRIATEC AG nemůže převzít záruku za správnost at

31 Rozpis ñ projekt Rozpis může být iferencovaný nebo zjenoušený s procentuálními přirážkami. Je třeba zohlenit krajově specifické přepisy i platná určení. K iferencovanému rozpisu jsou k ispozici kompletní rozpisové texty (internet) jako Datanorm, Gaeb nebo MS Wor. Rozpisový text (výtah) Systém zásobování sestávající z vícevrstvých spojovatelných trubek a kovových tvarovek pro instalaci topení a sanity Systém komponentů trubka z natupo svařovaného hliníku jako nositel pevnosti vnitřní vrstva veoucí méium z PE-RT se zvýšenou tepelnou oolností ochranný plášť z UV-stabilizovaných PE-HD sanitární tvarovky z mosazi s pozinkováním k využití pro veškerou pitnou vou Spojení spojení slisováním a utěsněním čelní strany trubky proti ostřiku voy bezpečnostní vojité utěsnění trubek spojení lisováním s pouzrem z hlaké, zlatě zbarvené ušlechtilé oceli rozeznání kontur při úspěšném slisování obrysy pouzra se změní možnost oatečného nasměrování tvarovky otočením Systémové příslušenství protihlukové příslušenství armaturních příchytek s prokázanou izolací proti hluku Instalace Pole úajů výrobce systémovým nářaím při oržení platných norem a směrnic Schválení Schválení DVGW DW-8501AT4535 instalační systém s příslušenstvím, vhoný pro rozvo stuené i teplé pitné voy pole DIN 1988 Doávka a instalace systému FRIATHERM uni pole DIN 1988 a instalačních směrnic FRIATEC včetně všech příchytek a spojovacích ílů. Proveení v systémově schválených spojovacích materiálech a s příslušným nářaím. Materiál trubek a tvarovek musí opovíat požaavkům DVGW W 270. Pol. Množství Popis EP GP m Vícevrstvá trubka FRIATHERM uni pro vytápění polah, instalaci pitné voy pole DIN 1988 a topných zařízení. Systémově vyzkoušeno, vnitřní vrstva z PE-RT (zvýšená tepelná oolnost), natupo svařovaná hliníková trubka, ochranný plášť z PE-HD. Dlouhoobá oolnost o 95 stupňů Celsia. Vyrobena z: ifúzně utěsněné vícevrstvé trubky Barva: bílá Role: 50 m DVGW: DW-8501AT4535 Dimenze: Délka role: 50 m Výrobce: FRIATEC a. s. Výrobek: FRIATHERM uni : Materiál: Mza:

32 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Projektov nì ñ imenzov nì Obecně Dimenzování zařízení na pitnou vou se prováí pole výpočtových poklaů DIN Technická pravila pro instalaci pitné voy Zjištění průměru trubek technická pravila DVGW. K tomu je třeba zohlenit poměření oběhových systémů DVGW W 553, Poměřování oběhových systémů v centrálních zařízeních na ohřev pitné voy. K poměření nutných prouktově specifických at je třeba vzít násleující pracovní materiály. Koeficient ztráty (ξ) pro jenotlivé opory Označení Pomínka Koleno 90 o Přechoové koleno Koleno 45 o Nástěnka T-kus 90 o průcho, rozělení T-kus 90 o průcho T-kus 90 o průcho, protitok T-kus 90 o sjenocení Reukce Spojka

33 Projektov nì ñ imenzov nì Příklay tlaků R pro instalaci pitné voy u vícevrstvých trubek FRIATHERM uni Průtok V S l/s v m/s 16 x 2,0 DN 12 R mbar/m R Pa/m v m/s 20 x 2,5 DN 15 R mbar/m R Pa/m v m/s 26 x 3,0 DN 20 R mbar/m R Pa/m v m/s 32 x 3,0 DN 25 R mbar/m R Pa/m v m/s 40 x 3,5 DN 32 R mbar/m R Pa/m

34 FRIATHERM TRUBKY A TVAROVKY PRO PITNOU SV, TUV A TOPENÕ Formul tlakovè zkouöky Stavební projekt: Objenatel zastoupený: Doavatel/opověný specialista zastoupený: Plněná voa je filtrovaná, plněné potrubí je zcela ovzušněno. Dovolený pracovní přetlak činí P zul = 10 bar/ bar (je-li vyšší) Teplota voy ϑw = C Okolní teplota prostřeí ϑu = C ϑ = ϑu - ϑw = K Zkušební oba minimálně 10 minut. Zkušební tlak minimálně 15 bar. Při větším rozílu teplot větších 10 K mohou nastat změny tlaku. Doba prolevy o minimálně 30 minut musí být zachována. Popis instalace: V tomto stavebním projektu byl nainstalován systém FRIATHERM uni. Dimenze (průměry): 16 x 2,0 FRIATHERM uni 20 x 2,5 FRIATHERM uni 26 x 3,0 FRIATHERM uni 32 x 3,0 FRIATHERM uni 40 x 3,5 FRIATHERM uni Montáž zkušebního zařízení: Výše ukazatele tlaku na poslením měřeném místě: Zkouška: Datum Účastník (Jméno/Firma): Začátek zkoušky: Zkušební tlak (min. 15 bar): bar Konec zkoušky: Zkušební tlak : bar Tlakový pokles: Rozíl : bar Vizuální kontrola zařízení ano/ne Výsleek: Ověření: Místo/Datum (Objenatel/Zástupce) Místo/Datum (Doavatel/Zástupce)

35 ShrnutÌ leûit ch systèmovï specifick ch bezpeënostnìch pokyn Při lisování nenechat mezi lisovacími čelistmi prsty nebo jiné mechanické funkční íly. Trubky všech průměrů je třeba řezat, kalibrovat a ostraňovat otřep pomocí systémového nářaí. Pře spojením je třeba viitelně zkontrolovat, za je trubka čistá. V přípaě potřeby trubku očistit olejeprostým haříkem. Při olišném zpracování o montážních pokynů nebo při nekontrolovatelných montážních pomínkách si z bezpečnostních ůvoů pozěji zkontrolujte hloubku zasunutí. Pevné spojení zaručí jen schválené systémové součásti nebo nářaí a systémové stavební íly schválené firmou FRIATEC. Správnou funkci lisovačky zaručí úržba a správné zacházení. Lisovací čelisti a lisovačky programu FRIATHERM uni jsou vzájemně slaěny. Lisovací čelisti jsou speciálně zhotoveny pro systém FRIATHERM uni. Lisovačky jiných výrobců nemůžete používat, poku nemáte souhlas výrobce s jejich kompatibilitou a písemné svolení firmy FRIATEC AG (popř. GLYNWED s.r.o.). Trubky ohýbáte ručně, ohebnou pružinou nebo ohýbačkou. Je třeba oržovat schválené ráiusy ohybu. Zlomy v trubce jsou nepřípustné. Ohýbačky musí být nastaveny na příslušný průměr a minimální ráius ohybu. Tlaková zkouška instalací pitné voy se prováí pole DIN Zkouška olejeprostým inertním plynem je možná pole vyhlášky Prováění tlakové zkoušky instalace pitné voy stlačeným vzuchem nebo inertním plynem pole DVGW Vyšší tlaky při zkoušce pevnosti než max. 3 bary pro veení o DN 50 a max. 1 bar pro veení na DN 50 až o DN 100 jsou z bezpečnostních ůvoů nepřípustné. Rozeznání slisovaného spojení je íky speciálnímu zabarvení pouzra možné i za ztížených světelných pomínek. Slisování zabezpečí těsnost a voivost axiální síly. Spojení FRIATHERM uni krátkoobě těsní i nelisované. Proto je nutná optická kontrola slisování. Koeficient změny élky u trubek FRIATHERM uni činí jen 0,025 mm/mk. Umělohmotné veení zásaně chraňte pře chemickými prostřeky. V rizikových oblastech opláštěte spojení protikorozní ochranou nebo pružnými haicemi. Koncentrace chloru při chemické ezinfekci je omezena na 4 mg/l. Zvolíte-li k ezinfekci jiný chemický postup, potřebujete písemné povolení. Trubku FRIATHERM uni je třeba instalovat s ochranou proti zmrznutí. V mrazem ohrožených oblastech je třeba pamatovat na vyprazňování systému nebo na jiná vhoná opatření proti zámrzu. Při nasazení ohřívače (topného kabelu) nesmí být překročena maximální povrchová teplota 70 stupňů Celsia. Je třeba bezpomínečně bát na to, aby uzavírací opatření při současném vytápění topným kabelem nevely k nekontrolovatelně vysokému tlaku v potrubí. Jiné použití než pro upravovanou a neupravovanou pitnou vou a ešťovou vou je možné jen na žáost a po písemném svolení firmy FRIATEC (např. pro stlačený vzuch, protizámrazové prostřeky, ezinfekční prostřeky)
