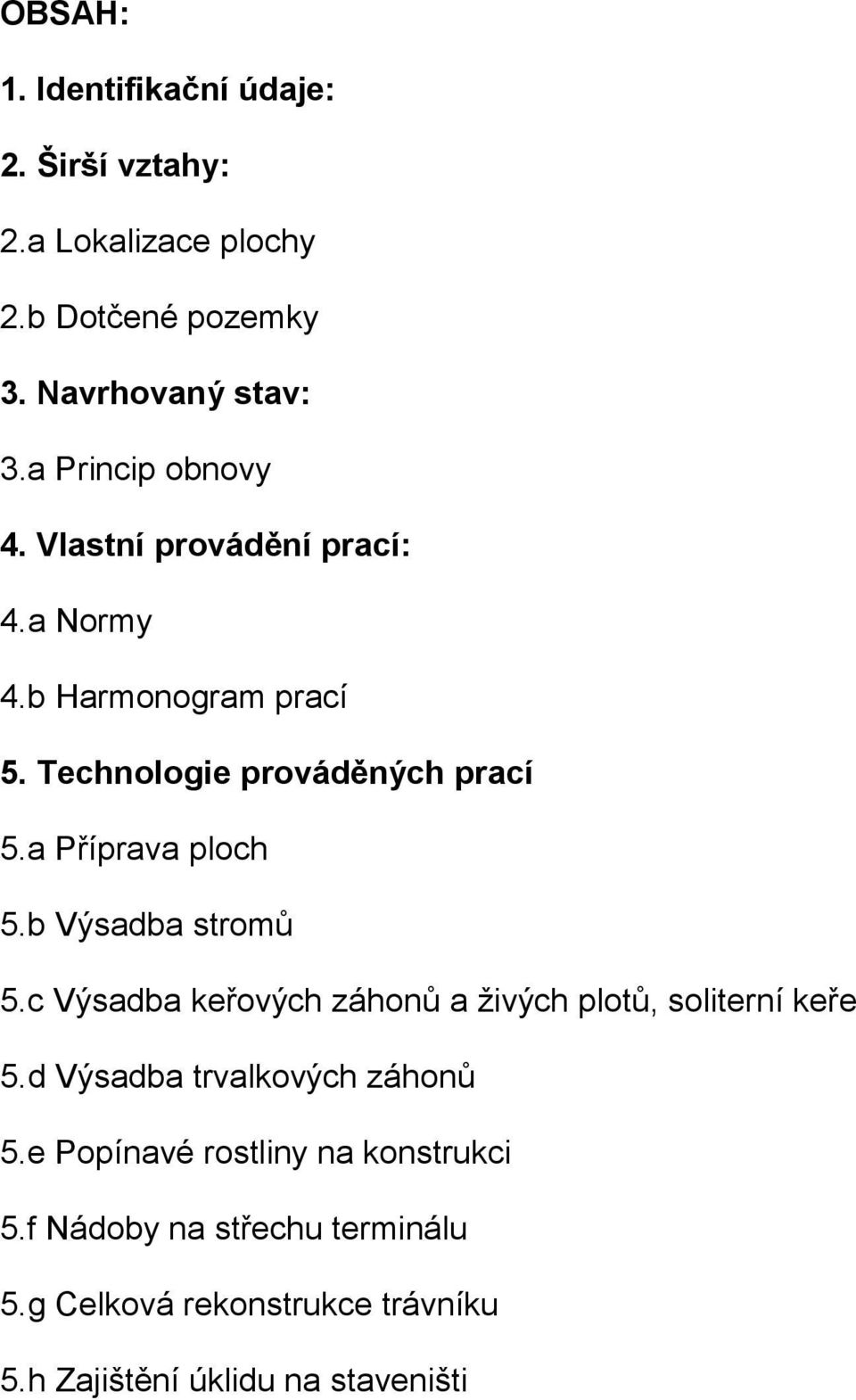

1 OBSAH: 1. Identifikační údaje: 2. Širší vztahy: 2.a Lokalizace plochy 2.b Dotčené pozemky 3. Navrhovaný stav: 3.a Princip obnovy 4. Vlastní provádění prací: 4.a Normy 4.b Harmonogram prací 5. Technologie prováděných prací 5.a Příprava ploch 5.b Výsadba stromů 5.c Výsadba keřových záhonů a živých plotů, soliterní keře 5.d Výsadba trvalkových záhonů 5.e Popínavé rostliny na konstrukci 5.f Nádoby na střechu terminálu 5.g Celková rekonstrukce trávníku 5.h Zajištění úklidu na staveništi

2 1. Identifikační údaje: Zadavatel ( investor): Město Turnov, Antonína Dvořáka 335, Turnov, zastoupené ing. Tomášem Hocke, starostou města, Odbor životního prostřední vedený ing. M. Šípošovou Zpracovatel (projektant): Zahradní architekt ing. Josef Souček, Vlkonice 46, Neveklov Stupeň projektové dokumentace: Dokumentace pro provedení stavby, pro výběr dodavatele. Lokalita: pozemky parcelní číslo: 1927, 1936/1, 1939/1, 1940/1 a 3888/110 v katastrálním území Turnov Datum: 08/2013 Projektová dokumentace byla zpracována pro Městský úřad města Turnov. Podkladem pro vypracování projektové dokumentace bylo seznámení s plochou, požadavky investora a šetření v terénu. Projektová dokumentace byla v rozpracovanosti konzultována se zástupci města. Podklady pro zpracování grafické podoby projektové dokumentace byly převzaty z předaných podkladů (podklady předané zhotovitelem stavební části projektu dopravního terminálu), a mapových a textových aplikací katastru nemovitostí. Použité podklady: 1. Stavební část projektové dokumentace předaná zhotovitelem projektu stavby včetně zaměření sítí technické infrastruktury 2. Listy vlastnictví z portálu katastru nemovitostí 3. Šetření v terénu vlastní hodnocení stavu plochy 4. Konzultace s investorem a se zástupci města 5. Představení studie v rozpracovanosti zástupcům města

3 2. Širší vztahy: 2.a Lokalizace plochy Lokalizace plochy u železničního nádraží v Turnově Lokalizace plochy naproti nádraží Lokalizace plochy v rámci města Turnova - mezi ulicemi Nádražní a U Nádraží

4 2.b Dotčené pozemky: Pozemek parcelní číslo 1927, k. ú. Turnov celková plocha pozemku m 2, druh pozemku: ostatní plocha, způsob využití: ostatní dopravní plocha, způsob ochrany nemovitosti: ochranné pásmo vodního zdroje 2. stupně, majitel pozemku: Město Turnov, Antonína Dvořáka 335, Turnov Pozemek parcelní číslo 1936/1, k. ú. Turnov celková plocha pozemku m 2, druh pozemku: ostatní plocha, způsob využití: silnice, způsob ochrany nemovitosti: ochranné pásmo vodního zdroje 2. stupně, majitel pozemku: Město Turnov, Antonína Dvořáka 335, Turnov Pozemek parcelní číslo 1939/1, k. ú. Turnov celková plocha pozemku 360 m 2, druh pozemku: ostatní plocha, způsob využití: jiná plocha, majitel pozemku: Město Turnov, Antonína Dvořáka 335, Turnov Pozemek parcelní číslo 1940/1, k. ú. Turnov celková plocha pozemku 333 m 2, druh pozemku: ostatní plocha, způsob využití: zeleň, způsob ochrany nemovitosti: ochranné pásmo vodního zdroje 2. stupně, majitel pozemku: Město Turnov, Antonína Dvořáka 335, Turnov Pozemek parcelní číslo 3888/110, k. ú. Turnov celková plocha pozemku 793 m 2, druh pozemku: ostatní plocha, způsob využití: ostatní dopravní plocha, majitel pozemku: Město Turnov, Antonína Dvořáka 335, Turnov

5 3. Navrhovaný stav: 3.a Princip obnovy Navrhované úpravy zeleně navazují na stavební rekonstrukci plochy dopravního terminálu a přilehlého okolí. Pro výsadbu byly zvoleny druhy svým habitem vhodně doplňující plochu a zároveň druhy, které budou v daných stanovištních podmínkách dobře prosperovat. Podél objektu autobusového nádraží v travnaté ploše budou vysázeny exempláře jírovce - Aesculus hippocastanum Baumanii. Za zídkou podél plochy tržnice bude vysázena alej z jilmů - Ulmus New Horizon, tržnice bude dále doplněna výsadbou platanu - Platanus acerifolia. Jako podsadba do rabátek pod jilmy budou vysázeny trvalky - Geranium macrorhizum a Geranium wallichianum Buxton s Blue. Naproti vchodu do budovy železničního nádraží bude výsadba stávajících jírovců doplněna trvalkovými záhony ve štěrku. Keřové záhony v tomto úseku budou tvořeny pokryvem Hypericum androsaeum doplněným soliterními keři Abelia mosanensis Bridal Bouquet a Syringa prestoniae. 4. Vlastní provádění prací: 4.a Normy Normy, které musí být dodrženy v rámci prováděných prací: Při výsadbě stromů v ulici budou dodržovány následující normy: ČSN Technologie vegetačních úprav v krajině Práce s půdou ČSN Technologie vegetačních úprav v krajině Rostliny a jejich výsadba ČSN Technologie vegetačních úprav v krajině Technicko-biologické způsoby stabilizace terénu ČSN Technologie vegetačních úprav v krajině Rozvojová a udržovací péče o vegetační prvky ČSN Technologie vegetačních úprav v krajině Ochrana stromů, porostů a vegetačních ploch při stavebních pracích Použití výpěstků se řídí normami: ČSN Výpěstky okrasných dřevin Společná a základní ustanovení 4.b Harmonogram prací 1. Předání staveniště 2. Odstranění nevhodných dřevin 3. Příprava ploch před výsadbou 4. Vytýčení míst výsadby dřevin, vytýčení keřových a trvalkových záhonů 5. Výkopové práce při hloubení výsadbových jam 6. Výsadba stromu včetně instalace nadzemního kotvení, vylepšení půdních vlastností, hnojení a zálivky 7. Výsadba popínavých dřevin 8. Příprava míst pro výsadbu keřových záhonů 9. Výsadba keřových záhonů 10. Příprava trvalkových záhonů 11. Výsadba trvalkových záhonů 12. Dokončovací práce ( úklid atd.) 13. Rozvojová a udržovací péče

6 5. Technologie prací 5.a Příprava ploch V ploše naproti vstupu do železniční budovy budou odstraněny nevyhovující exempláře Thuja. Ve všech plochách, ve kterých bude probíhat rekonstrukce zeleně bude provedeno důkladné chemické odplevelení postřikem totálním herbicidem. Postřik bude proveden nejlépe dvakrát po sobě a to za vhodného agrotechnického termínu a vhodných povětrnostních podmínek. Při aplikaci herbicidu bude přesně dodržen návod výrobce. Při aplikaci herbicidu do ploch kolem stávajících stromů bude postupováno tak, aby žádným způsobem nedošlo k zasažení a poškození stávajících dřevin. 5.b Výsadba stromů Minimální výsadbová velikost listnatých dřevin bude viz. níže uvedená tabulka (obvod kmínku ve výšce 1 metr nad zemí). Strom by měl být ve školce minimálně 2 krát přesazován, všechny stromy by měly mít habitus typický pro daný druh, případně kultivar. Na kmíncích dřevin nebude patrné žádné poškození a to ani rozsáhlejší zhojené jizvy po odstraňování obrostu. Navrhovaný sortiment stromů: Stromy, keře, popínavé dřeviny A. Aesculus hippocastanum Baumanii, obvod kmínku cm, zemní bal kus 9 B. Ulmus New Horizon, obvod kmínku cm, zemní bal kus 6 C. Platanus acerifolia, obvod kmínku cm, zemní bal kus 1 Velikost výsadbové jámy bude minimálně 1 x 1 x 1 m, tedy cca o 1/3 větší než kořenový bal vysazované dřeviny. V jámě bude provedena 50% výměna půdy. Substráty pro výsadbu stromů: popis substrátů viz. přesná specifikace prací. Ve vrchní vrstvě (do hloubky 40 cm) bude použit substrát s obsahem organických látek, v hloubce cm bude použit substrát bez obsahu organických látek. a. Nákup rostlinného materiálu: Při nákupu rostlinného materiálu budou přesně dodrženy specifikace uvedené v projektu rod, druh a kultivar, velikost výpěstku (obvod kmínku, výška dřeviny). Výsadbový materiál bude kvalitní, bez známek napadení chorobami či škůdci. b. Přeprava a uskladnění dřevin: Při přepravě rostlin na místo výsadby nesmí dojít k jejich poškození. Dřeviny by měly být vysazeny co nejdříve od doby jejich převezení ze školky, pokud možno ihned. c. Termín výsadby: Při určení nejvhodnějšího termínu je třeba brát v úvahu druhově podmíněné vlastnosti jednotlivých taxonů dřevin. Balové dřeviny vysazujeme zjara nebo na podzim, před rašením listů nebo po jejich opadu. Před vlastní výsadbou bude svolán kontrolní den ve kterém bude provedeno zhodnocení kvality výsadbového materiálu, zhodnocení kvality substrátu. Hloubení výsadbových jam Veškeré výkopové práce budou prováděny ručně. Po vykopání jam bude svolán kontrolní den s přítomností autorského dozoru a zástupce investora. Ve výsadbových jamách pro stromy bude provedena 50% výměna substrátu. Čím větší je rozměr výsadbové jámy, tím lépe pro vysazovanou dřevinu, perspektivy dalšího růstu a vývoje se s velikostí jámy zlepšují (platí především u stromů). Norma ČSN DIN uvádí, že výsadbová jáma by měly být

7 nejméně 1,5 krát vetší než kořenový bal dřeviny. Růst a vývoj kořenového systému je daleko pomalejší v okolní chudé neprokypřené půdě než ve vylepšené půdě výsadbové jámy. Tvar výsadbové jámy bude kruhový (ve vrchní části bude čtvercový, bude kopírovat hranu trvalkového záhonu, do hloubky se bude měnit v kruhový), od shora dolů se zužující, stěny výsadbové jámy se tedy svažují ke dnu, výhodné je zdrsnění stěn výsadbové mísy a to zejména v těžkých a jílovitých půdách. Hloubení jam bude prováděno výhradně ručně. Na zamokřených půdách je třeba vytvořit odpovídající drenáž vrstvou štěrku. Narušením stěny výsadbové jámy předejdeme takzvanému květináčovému efektu ( květináčový efekt nastává, pokud kořeny nemohou dostatečně pronikat do okolního zhutnělého nebo jinak nepříznivého substrátu. V důsledku květináčového efektu je ohrožena stabilita a vitalita stromu. Tento jev se silně projeví zejména při výrazně rozdílných vlastnostech substrátu ve výsadbové jámě a substrátu v jeho okolí. Lze ho zmírnit právě rozrušením stěn výsadbové jámy. Výměna substrátu bude provedena v celé výsadbové jámě, do hloubky větší než 40 cm nebude použit substrát s větším obsahem organických látek. Stromová mísa bude zbudována jako kruhová, na povrchu bude ošetřena kůrovým mulčem a následně bude pravidelně odplevelována. Pěstební substrát Substrát číslo 1.: Do hloubky 40 cm bude jako substrát pro 50% výměnu použita ornice s větším množství organických látek. Ornice bude dokonale bezplevelná. Substrát číslo 2.: Do hloubky 40 cm 100 cm bude jako substrát pro 50% výměnu použita ornice s velmi nízkým obsahem organických látek, případně podorničí. Tento substrát bude taktéž dokonale bezplevelný. Hnojení: vysazované dřeviny hnojíme zásobním tabletovaným hnojivem, jedná se o hnojivo z něhož se minerální látky uvolňují po jednu až dvě vegetační sezóny.tabletované hnojivo se při výsadbě dřevin používá v dávce 5g/l, k jednomu stromu bude do vrchní vrstvy 40 cm použito 6 kusů tablet zásobního hnojiva. Výsadba dřeviny, zálivka Při výsadbě musíme odstranit veškerý obalový materiál, jež nemůže v půdě zetlít, ponechat můžeme pouze jutu. Hloubka výsadby se musí přizpůsobit druhu rostlin. Rostliny zpravidla sázíme tak hluboko, jako rostly na předchozím stanovišti. Při výsadbě alejového stromu nejprve změříme hloubku balu latí a přizpůsobíme hloubku výsadbové jámy, se stromy manipulujeme zásadně za bal, nikoli za kmen stromu. Kořeny či kořenové baly je nutné ze všech stran důkladně prosypat substrátem, který pečlivě uhutníme. Při přitlačování zeminy ke kořenům dáme pozor, abychom nepoškodili kořenový krček, bal či kořeny. Zeminu dostatečně přitlačíme, abychom eliminovali vzduchové kapsy v jámě a předešli tak vysoušení kořenů.. Při výsadbě počítáme se sesedáním zeminy v jámě tj. dřevinu vysazujeme o několik cm výše, aby po slehnutí zeminy byla v požadované úrovni. Po dosypání zeminy se rostliny zalijí dostatečným množstvím vody. Ochrana kmene Ochrana kmene: Jako ochrana kmene bude instalována rákosová rohož. Rákosová rohož bude umístěna od země do výše 2 metrů. Rákosová rohož bude fixována dvěmi pevnými a pružnými úvazky, aby nedocházelo k jejich zařezávání do povrchu kmene. Před instalací rákosové rohože bude svolán kontrolní den a bude prověřena kvalita výsadbového materiálu především nepoškozenost kmínků.

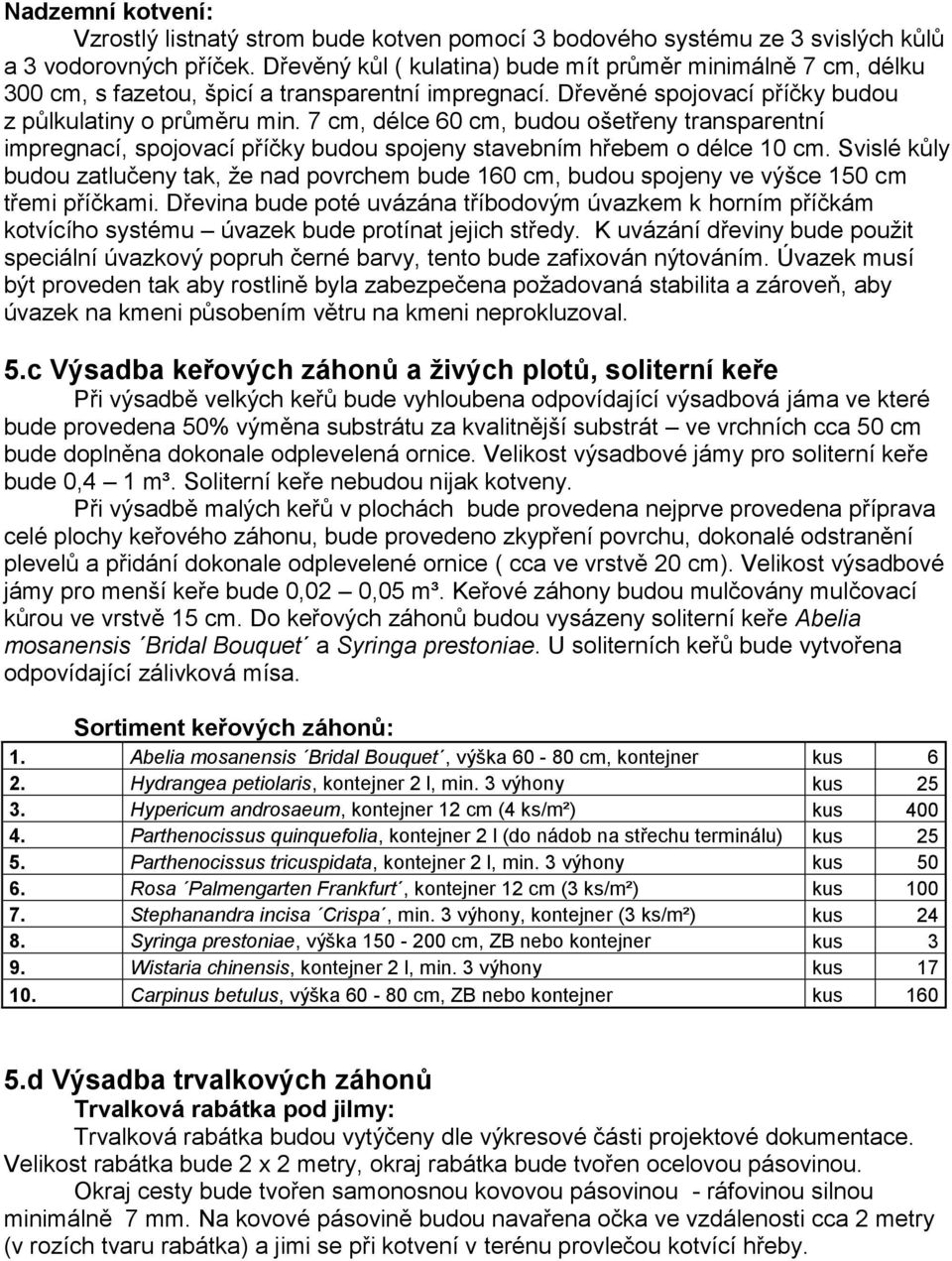

8 Nadzemní kotvení: Vzrostlý listnatý strom bude kotven pomocí 3 bodového systému ze 3 svislých kůlů a 3 vodorovných příček. Dřevěný kůl ( kulatina) bude mít průměr minimálně 7 cm, délku 300 cm, s fazetou, špicí a transparentní impregnací. Dřevěné spojovací příčky budou z půlkulatiny o průměru min. 7 cm, délce 60 cm, budou ošetřeny transparentní impregnací, spojovací příčky budou spojeny stavebním hřebem o délce 10 cm. Svislé kůly budou zatlučeny tak, že nad povrchem bude 160 cm, budou spojeny ve výšce 150 cm třemi příčkami. Dřevina bude poté uvázána tříbodovým úvazkem k horním příčkám kotvícího systému úvazek bude protínat jejich středy. K uvázání dřeviny bude použit speciální úvazkový popruh černé barvy, tento bude zafixován nýtováním. Úvazek musí být proveden tak aby rostlině byla zabezpečena požadovaná stabilita a zároveň, aby úvazek na kmeni působením větru na kmeni neprokluzoval. 5.c Výsadba keřových záhonů a živých plotů, soliterní keře Při výsadbě velkých keřů bude vyhloubena odpovídající výsadbová jáma ve které bude provedena 50% výměna substrátu za kvalitnější substrát ve vrchních cca 50 cm bude doplněna dokonale odplevelená ornice. Velikost výsadbové jámy pro soliterní keře bude 0,4 1 m³. Soliterní keře nebudou nijak kotveny. Při výsadbě malých keřů v plochách bude provedena nejprve provedena příprava celé plochy keřového záhonu, bude provedeno zkypření povrchu, dokonalé odstranění plevelů a přidání dokonale odplevelené ornice ( cca ve vrstvě 20 cm). Velikost výsadbové jámy pro menší keře bude 0,02 0,05 m³. Keřové záhony budou mulčovány mulčovací kůrou ve vrstvě 15 cm. Do keřových záhonů budou vysázeny soliterní keře Abelia mosanensis Bridal Bouquet a Syringa prestoniae. U soliterních keřů bude vytvořena odpovídající zálivková mísa. Sortiment keřových záhonů: 1. Abelia mosanensis Bridal Bouquet, výška cm, kontejner kus 6 2. Hydrangea petiolaris, kontejner 2 l, min. 3 výhony kus Hypericum androsaeum, kontejner 12 cm (4 ks/m²) kus Parthenocissus quinquefolia, kontejner 2 l (do nádob na střechu terminálu) kus Parthenocissus tricuspidata, kontejner 2 l, min. 3 výhony kus Rosa Palmengarten Frankfurt, kontejner 12 cm (3 ks/m²) kus Stephanandra incisa Crispa, min. 3 výhony, kontejner (3 ks/m²) kus Syringa prestoniae, výška cm, ZB nebo kontejner kus 3 9. Wistaria chinensis, kontejner 2 l, min. 3 výhony kus Carpinus betulus, výška cm, ZB nebo kontejner kus d Výsadba trvalkových záhonů Trvalková rabátka pod jilmy: Trvalková rabátka budou vytýčeny dle výkresové části projektové dokumentace. Velikost rabátka bude 2 x 2 metry, okraj rabátka bude tvořen ocelovou pásovinou. Okraj cesty bude tvořen samonosnou kovovou pásovinou - ráfovinou silnou minimálně 7 mm. Na kovové pásovině budou navařena očka ve vzdálenosti cca 2 metry (v rozích tvaru rabátka) a jimi se při kotvení v terénu provlečou kotvící hřeby.

9 Nejprve bude provedena důkladná příprava celé plochy rabátka, ve vrchní vrstvě bude provedeno doplnění, případně výměna půdy ve vrstvě cca cm. Doplněna bude důkladně bezplevelná ornice s vyšším obsahem organických látek. Trvalky budou sázeny dle výkresové části projektové dokumentace v odpovídajících sponech a počtech. Sortiment rábátek pod jilmy: a. Geranium macrorrhizum, kontejner 9 cm kus 70 b. Geranium wallichianum Burton Blue, kontejner 9 cm kus 70 Trvalkové záhony ve štěrku: Trvalkové záhony budou vytýčeny dle výkresové části projektové dokumentace. V trvalkovém záhonu bude provedena výměna zeminy do hloubky 48 cm. Trvalky budou sázeny dle výkresu v odpovídajících sponech a počtech. Při přípravě a výsadbě trvalkových záhonu bude brán maximální ohled na stávající mladé dřeviny vysázené v minulých letech. V jejich bezprostřední blízkosti bude provedena výměna zeminy pouze v minimálně nutné míře tak, aby nedošlo k poškození kořenů. Ve štěrku budou vysazovány dva typy trvalkových záhonů. Typ I. - vícedruhový typ, pestřejší typ Typ II. - ménědruhový typ, jednodušší typ Sortiment trvalkové záhony ve štěrku Typ I.: c. Achillea Moonshine, kontejner 9-12 cm kus 37 d. Allium cernuum Hidcote, kontejner 9-12 cm kus 37 e. Allium sphaerocephalum, kontejner 9-12 cm kus 37 f. Artemisa absinthium Lambrook Silver, kontejner 9-12 cm kus 37 g. Aster laterifolius Lady in Blue, kontejner 9-12 cm kus 37 h. Eryngium yuccifolium, kontejner 9-12 cm kus 37 ch. Geranium sanquineum Album, kontejner 9-12 cm kus 37 i. Gypsophila paniculata Flamengo, kontejner 9-12 cm kus 37 j. Nepeta recemosa Snowflake, kontejner 9-12 cm kus 37 k. Penstemon digitalis, kontejner 9-12 cm kus 37 Sortiment trvalkové záhony ve štěrku Typ II.: l. Geranium sanquineum Album, kontejner 9-12 cm kus 42 m. Nepeta recemosa Snowflake, kontejner 9-12 cm kus 42 n. Gypsophila paniculata Flamengo, kontejner 9-12 cm kus 42 o. Artemisa absinthium Lambrook Silver, kontejner 9-12 cm kus 42

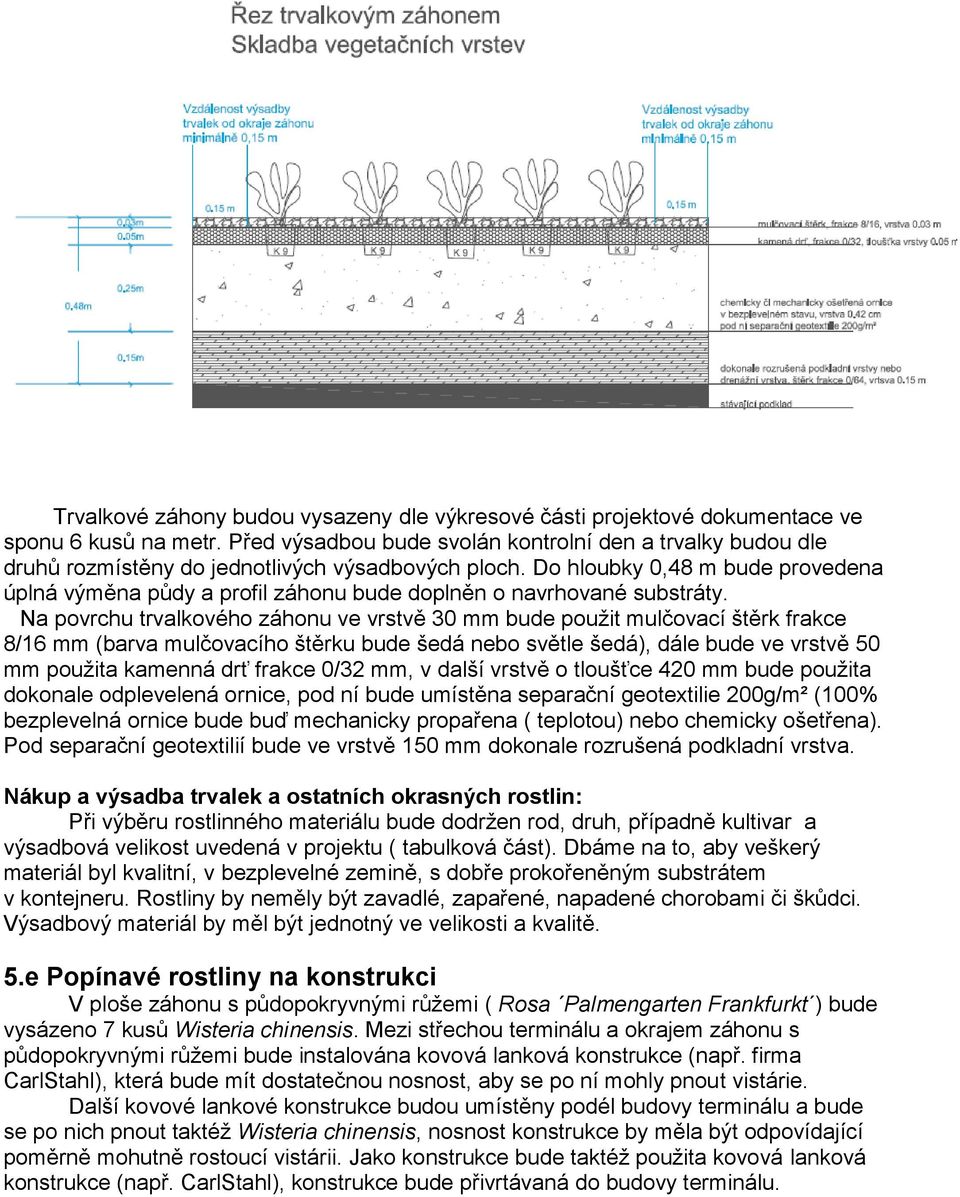

10 Trvalkové záhony budou vysazeny dle výkresové části projektové dokumentace ve sponu 6 kusů na metr. Před výsadbou bude svolán kontrolní den a trvalky budou dle druhů rozmístěny do jednotlivých výsadbových ploch. Do hloubky 0,48 m bude provedena úplná výměna půdy a profil záhonu bude doplněn o navrhované substráty. Na povrchu trvalkového záhonu ve vrstvě 30 mm bude použit mulčovací štěrk frakce 8/16 mm (barva mulčovacího štěrku bude šedá nebo světle šedá), dále bude ve vrstvě 50 mm použita kamenná drť frakce 0/32 mm, v další vrstvě o tloušťce 420 mm bude použita dokonale odplevelená ornice, pod ní bude umístěna separační geotextilie 200g/m² (100% bezplevelná ornice bude buď mechanicky propařena ( teplotou) nebo chemicky ošetřena). Pod separační geotextilií bude ve vrstvě 150 mm dokonale rozrušená podkladní vrstva. Nákup a výsadba trvalek a ostatních okrasných rostlin: Při výběru rostlinného materiálu bude dodržen rod, druh, případně kultivar a výsadbová velikost uvedená v projektu ( tabulková část). Dbáme na to, aby veškerý materiál byl kvalitní, v bezplevelné zemině, s dobře prokořeněným substrátem v kontejneru. Rostliny by neměly být zavadlé, zapařené, napadené chorobami či škůdci. Výsadbový materiál by měl být jednotný ve velikosti a kvalitě. 5.e Popínavé rostliny na konstrukci V ploše záhonu s půdopokryvnými růžemi ( Rosa Palmengarten Frankfurkt ) bude vysázeno 7 kusů Wisteria chinensis. Mezi střechou terminálu a okrajem záhonu s půdopokryvnými růžemi bude instalována kovová lanková konstrukce (např. firma CarlStahl), která bude mít dostatečnou nosnost, aby se po ní mohly pnout vistárie. Další kovové lankové konstrukce budou umístěny podél budovy terminálu a bude se po nich pnout taktéž Wisteria chinensis, nosnost konstrukce by měla být odpovídající poměrně mohutně rostoucí vistárii. Jako konstrukce bude taktéž použita kovová lanková konstrukce (např. CarlStahl), konstrukce bude přivrtávaná do budovy terminálu.

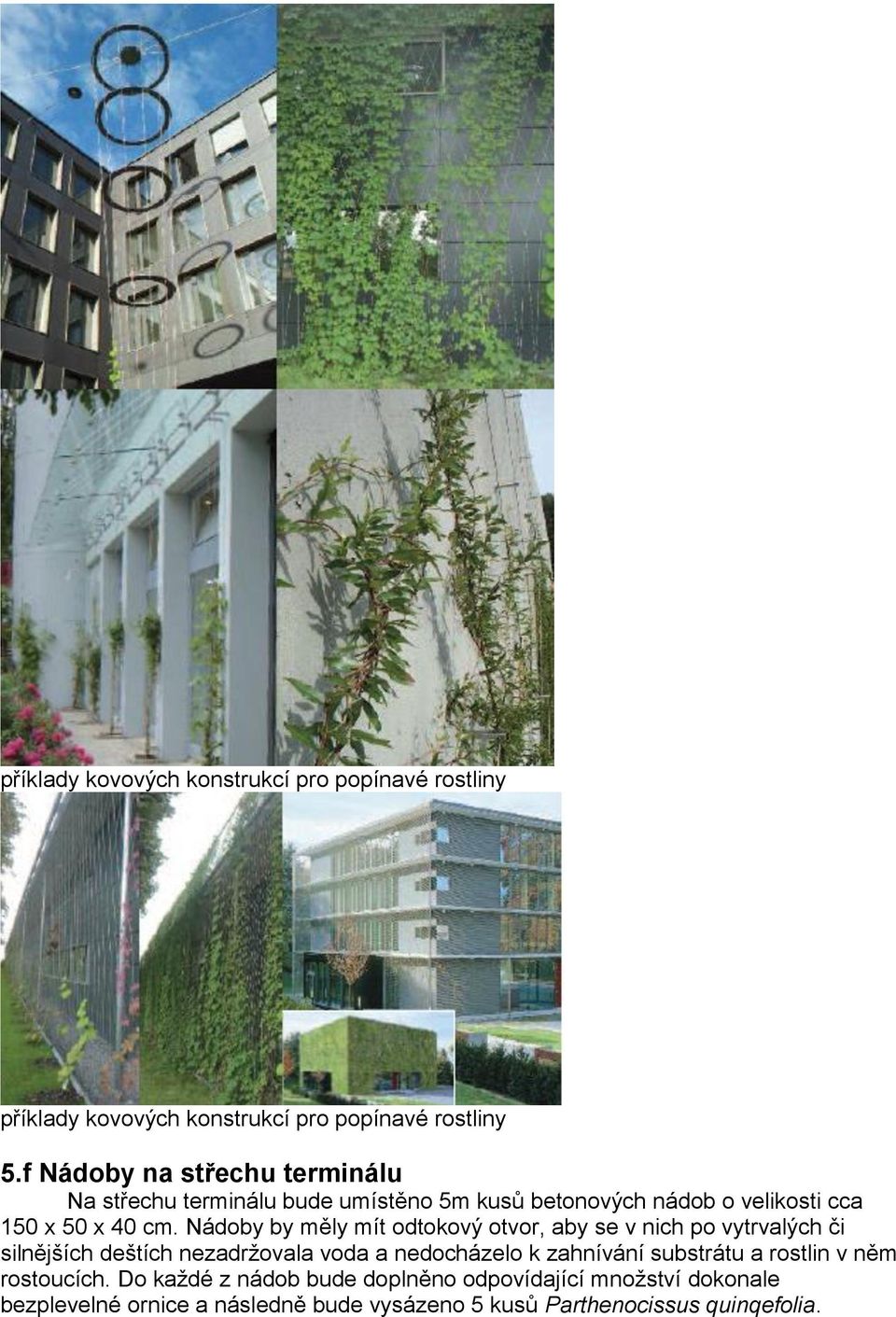

11 příklady kovových konstrukcí pro popínavé rostliny příklady kovových konstrukcí pro popínavé rostliny 5.f Nádoby na střechu terminálu Na střechu terminálu bude umístěno 5m kusů betonových nádob o velikosti cca 150 x 50 x 40 cm. Nádoby by měly mít odtokový otvor, aby se v nich po vytrvalých či silnějších deštích nezadržovala voda a nedocházelo k zahnívání substrátu a rostlin v něm rostoucích. Do každé z nádob bude doplněno odpovídající množství dokonale bezplevelné ornice a následně bude vysázeno 5 kusů Parthenocissus quinqefolia.

12 Parthenocissus se bude spouštět ze střechy volně dolů, měl by být pravidelně sestřiháván tak, aby nevadil provozu na autobusovém nádraží. příklad nádoby na střechu terminálu Na střechu terminálu bude vhodné použít z hlediska designu co nejjednodušší nádoby, velikost nádoby by měla být minimálně 150 x 50 x 40 cm. Barva nádoby by měla být světle šedá, povrch hladký, nebo s minimálním plastickým vzorem. 5.g Celková rekonstrukce trávníku V plochách vyznačených v projektové dokumentaci bude doplněna ornice ve vrstvě cca 20 cm, bude provedeno urovnání povrchu a nově vyset trávník. Trávník bude vyset ve vhodném agrotechnickém termínu. Pro výsev bude použita travní směs parková. Výsev: travní směs parková: výsevek 150 kg/ha. Složení směsi trav: Festuca rubra commutata 50%, Festuca rubra trichophylla 20%, Poa pratensis 10%, Poa nemoralis 20%. Součástí výkazu výměr (položka dosetí trávníku v dotčených plochách) je péče o nově vysetý trávník do první seče. Je kalkulováno s tím, že bude obnoven na místech odstraňovaných pařezů a v plochách dotčených výsadbami. 5.h Zajištění úklidu na stanovišti Úklid v prostoru staveniště: Po dokončení prací bude provedena kontrola dřevin, doplnění uhynulých rostlin, bude provedena kontrola mulčovací vrstvy, mulč bude v případě potřeby doplněn nebo rozhrnut. U stromů bude provedena kontrola pevnosti kotvení, kontrola a případná oprava krytu kmene z rákosové rohože. Veškerý odpad bude neprodleně odvezen a zlikvidován. Předání staveniště: Po dokončení veškerých realizačních prací a jejich odsouhlasení investorem, případně autorským a technickým dozorem investora ve stavebním deníku bude svolán kontrolní den za přítomnosti autorského dozoru, zástupce investora, zástupce zhotovitele a dokončené dílo bude protokolárně předáno.
