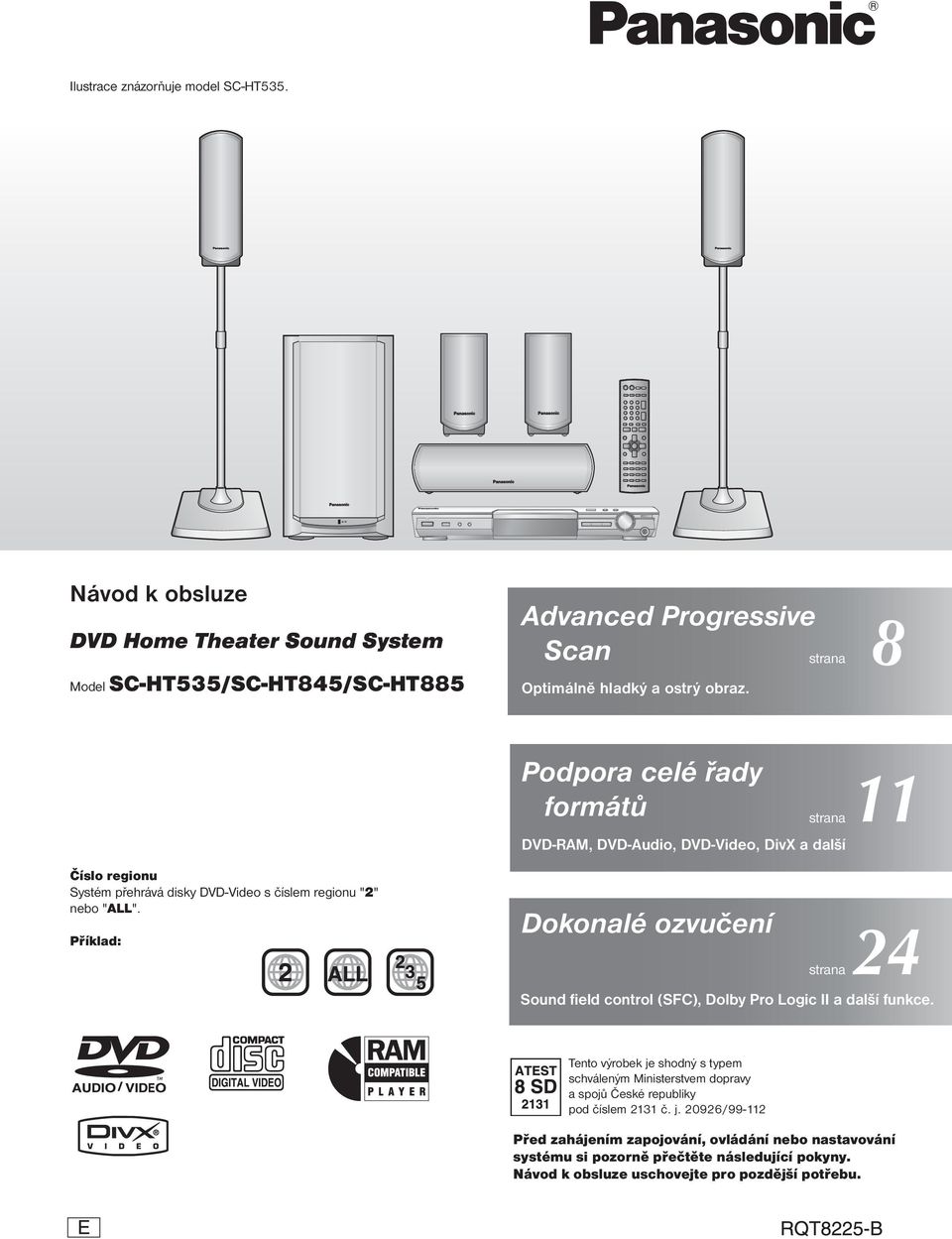

1 Ilustrace znázorňuje model SC-HT535. Návod k obsluze DVD Home Theater Sound System Model SC-HT535/SC-HT845/SC-HT885 Advanced Progressive Scan strana Optimálně hladký a ostrý obraz. Podpora celé řady formátů strana DVD-RAM, DVD-Audio, DVD-Video, DivX a další Číslo regionu Systém přehrává disky DVD-Video s číslem regionu "2" nebo "ALL". Příklad: Dokonalé ozvučení strana Sound field control (SFC), Dolby Pro Logic II a další funkce. Tento výrobek je shodný s typem schváleným Ministerstvem dopravy a spojů České republiky pod číslem 2131 č. j / Před zahájením zapojování, ovládání nebo nastavování systému si pozorně přečtěte následující pokyny. Návod k obsluze uschovejte pro pozdější potřebu.

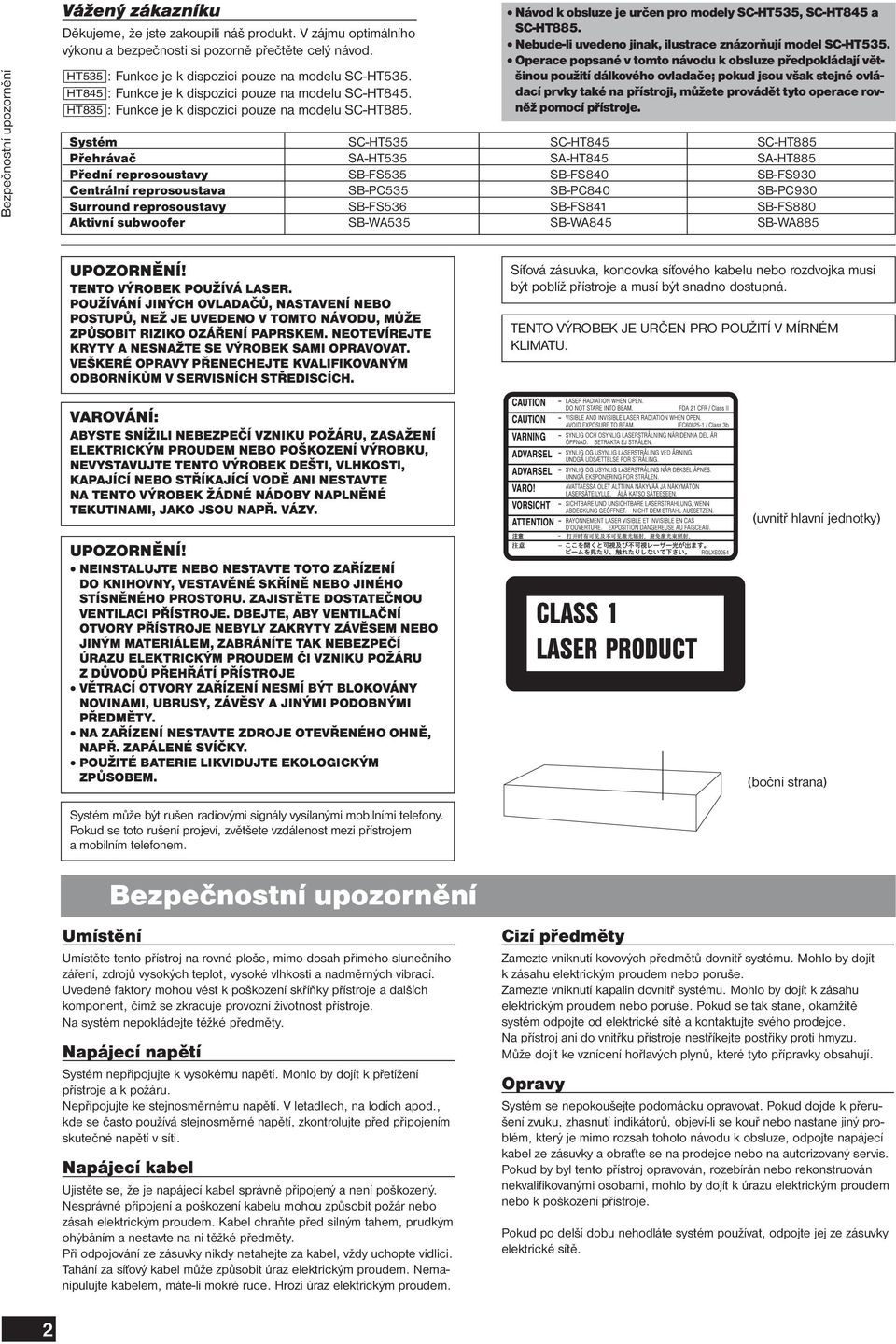

2 Bezpečnostní upozornění Vážený zákazníku Děkujeme, že jste zakoupili náš produkt. V zájmu optimálního výkonu a bezpečnosti si pozorně přečtěte celý návod. [HT535]: Funkce je k dispozici pouze na modelu SC-HT535. [HT845]: Funkce je k dispozici pouze na modelu SC-HT845. [HT885]: Funkce je k dispozici pouze na modelu SC-HT885. Návod k obsluze je určen pro modely SC-HT535, SC-HT845 a SC-HT885. Nebude-li uvedeno jinak, ilustrace znázorňují model SC-HT535. Operace popsané v tomto návodu k obsluze předpokládají většinou použití dálkového ovladače; pokud jsou však stejné ovládací prvky také na přístroji, můžete provádět tyto operace rovněž pomocí přístroje. Systém SC-HT535 SC-HT845 SC-HT885 Přehrávač SA-HT535 SA-HT845 SA-HT885 Přední reprosoustavy SB-FS535 SB-FS840 SB-FS930 Centrální reprosoustava SB-PC535 SB-PC840 SB-PC930 Surround reprosoustavy SB-FS536 SB-FS841 SB-FS880 Aktivní subwoofer SB-WA535 SB-WA845 SB-WA885 UPOZORNĚNÍ! TENTO VÝROBEK POUŽÍVÁ LASER. POUŽÍVÁNÍ JINÝCH OVLADAČŮ, NASTAVENÍ NEBO POSTUPŮ, NEŽ JE UVEDENO V TOMTO NÁVODU, MŮŽE ZPŮSOBIT RIZIKO OZÁŘENÍ PAPRSKEM. NEOTEVÍREJTE KRYTY A NESNAŽTE SE VÝROBEK SAMI OPRAVOVAT. VEŠKERÉ OPRAVY PŘENECHEJTE KVALIFIKOVANÝM ODBORNÍKŮM V SERVISNÍCH STŘEDISCÍCH. Síťová zásuvka, koncovka síťového kabelu nebo rozdvojka musí být poblíž přístroje a musí být snadno dostupná. TENTO VÝROBEK JE URČEN PRO POUŽITÍ V MÍRNÉM KLIMATU. VAROVÁNÍ: ABYSTE SNÍŽILI NEBEZPEČÍ VZNIKU POŽÁRU, ZASAŽENÍ ELEKTRICKÝM PROUDEM NEBO POŠKOZENÍ VÝROBKU, NEVYSTAVUJTE TENTO VÝROBEK DEŠTI, VLHKOSTI, KAPAJÍCÍ NEBO STŘÍKAJÍCÍ VODĚ ANI NESTAVTE NA TENTO VÝROBEK ŽÁDNÉ NÁDOBY NAPLNĚNÉ TEKUTINAMI, JAKO JSOU NAPŘ. VÁZY. (uvnitř hlavní jednotky) UPOZORNĚNÍ! NEINSTALUJTE NEBO NESTAVTE TOTO ZAŘÍZENÍ DO KNIHOVNY, VESTAVĚNÉ SKŘÍNĚ NEBO JINÉHO STÍSNĚNÉHO PROSTORU. ZAJISTĚTE DOSTATEČNOU VENTILACI PŘÍSTROJE. DBEJTE, ABY VENTILAČNÍ OTVORY PŘÍSTROJE NEBYLY ZAKRYTY ZÁVĚSEM NEBO JINÝM MATERIÁLEM, ZABRÁNÍTE TAK NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM ČI VZNIKU POŽÁRU Z DŮVODŮ PŘEHŘÁTÍ PŘÍSTROJE VĚTRACÍ OTVORY ZAŘÍZENÍ NESMÍ BÝT BLOKOVÁNY NOVINAMI, UBRUSY, ZÁVĚSY A JINÝMI PODOBNÝMI PŘEDMĚTY. NA ZAŘÍZENÍ NESTAVTE ZDROJE OTEVŘENÉHO OHNĚ, NAPŘ. ZAPÁLENÉ SVÍČKY. POUŽITÉ BATERIE LIKVIDUJTE EKOLOGICKÝM ZPŮSOBEM. CLASS 1 LASER PRODUCT (boční strana) Systém může být rušen radiovými signály vysílanými mobilními telefony. Pokud se toto rušení projeví, zvětšete vzdálenost mezi přístrojem a mobilním telefonem. Bezpečnostní upozornění Umístění Umístěte tento přístroj na rovné ploše, mimo dosah přímého slunečního záření, zdrojů vysokých teplot, vysoké vlhkosti a nadměrných vibrací. Uvedené faktory mohou vést k poškození skříňky přístroje a dalších komponent, čímž se zkracuje provozní životnost přístroje. Na systém nepokládejte těžké předměty. Napájecí napětí Systém nepřipojujte k vysokému napětí. Mohlo by dojít k přetížení přístroje a k požáru. Nepřipojujte ke stejnosměrnému napětí. V letadlech, na lodích apod., kde se často používá stejnosměrné napětí, zkontrolujte před připojením skutečné napětí v síti. Napájecí kabel Ujistěte se, že je napájecí kabel správně připojený a není poškozený. Nesprávné připojení a poškození kabelu mohou způsobit požár nebo zásah elektrickým proudem. Kabel chraňte před silným tahem, prudkým ohýbáním a nestavte na ni těžké předměty. Při odpojování ze zásuvky nikdy netahejte za kabel, vždy uchopte vidlici. Tahání za síťový kabel může způsobit úraz elektrickým proudem. Nemanipulujte kabelem, máte-li mokré ruce. Hrozí úraz elektrickým proudem. Cizí předměty Zamezte vniknutí kovových předmětů dovnitř systému. Mohlo by dojít k zásahu elektrickým proudem nebo poruše. Zamezte vniknutí kapalin dovnitř systému. Mohlo by dojít k zásahu elektrickým proudem nebo poruše. Pokud se tak stane, okamžitě systém odpojte od elektrické sítě a kontaktujte svého prodejce. Na přístroj ani do vnitřku přístroje nestříkejte postřiky proti hmyzu. Může dojít ke vznícení hořlavých plynů, které tyto přípravky obsahují. Opravy Systém se nepokoušejte podomácku opravovat. Pokud dojde k přerušení zvuku, zhasnutí indikátorů, objeví-li se kouř nebo nastane jiný problém, který je mimo rozsah tohoto návodu k obsluze, odpojte napájecí kabel ze zásuvky a obraťte se na prodejce nebo na autorizovaný servis. Pokud by byl tento přístroj opravován, rozebírán nebo rekonstruován nekvalifikovanými osobami, mohlo by dojít k úrazu elektrickým proudem nebo k poškození přístroje. Pokud po delší dobu nehodláte systém používat, odpojte jej ze zásuvky elektrické sítě. 2

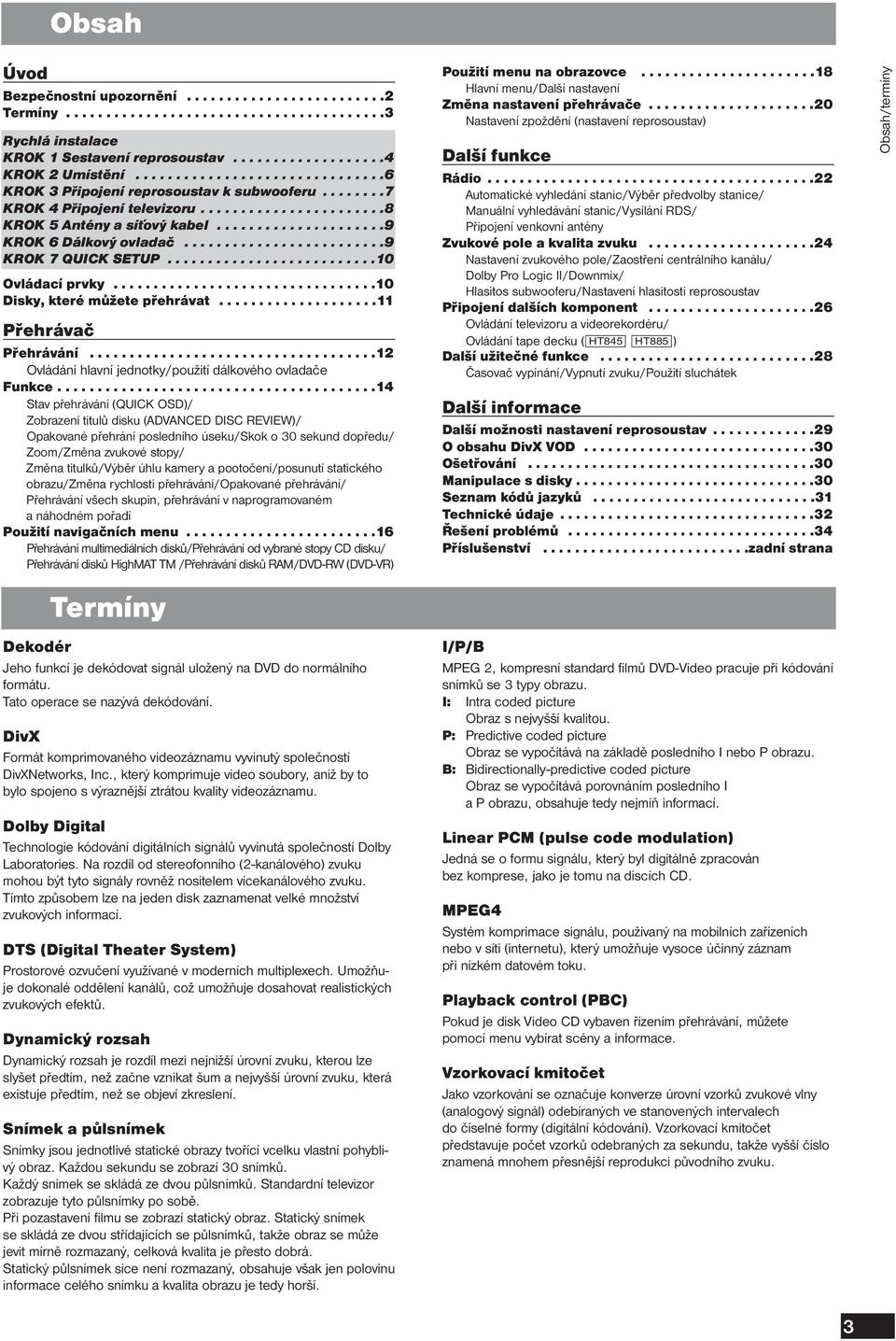

3 Obsah Úvod Bezpečnostní upozornění Termíny Rychlá instalace KROK 1 Sestavení reprosoustav KROK 2 Umístění KROK 3 Připojení reprosoustav k subwooferu KROK 4 Připojení televizoru KROK 5 Antény a síťový kabel KROK 6 Dálkový ovladač KROK 7 QUICK SETUP Ovládací prvky Disky, které můžete přehrávat Přehrávač Přehrávání Ovládání hlavní jednotky/použití dálkového ovladače Funkce Stav přehrávání (QUICK OSD)/ Zobrazení titulů disku (ADVANCED DISC REVIEW)/ Opakované přehrání posledního úseku/skok o 30 sekund dopředu/ Zoom/Změna zvukové stopy/ Změna titulků/výběr úhlu kamery a pootočení/posunutí statického obrazu/změna rychlosti přehrávání/opakované přehrávání/ Přehrávání všech skupin, přehrávání v naprogramovaném a náhodném pořadí Použití navigačních menu Přehrávání multimediálních disků/přehrávání od vybrané stopy CD disku/ Přehrávání disků HighMAT TM /Přehrávání disků RAM/DVD-RW (DVD-VR) Termíny Dekodér Jeho funkcí je dekódovat signál uložený na DVD do normálního formátu. Tato operace se nazývá dekódování. DivX Formát komprimovaného videozáznamu vyvinutý společností DivXNetworks, Inc., který komprimuje video soubory, aniž by to bylo spojeno s výraznější ztrátou kvality videozáznamu. Dolby Digital Technologie kódování digitálních signálů vyvinutá společností Dolby Laboratories. Na rozdíl od stereofonního (2-kanálového) zvuku mohou být tyto signály rovněž nositelem vícekanálového zvuku. Tímto způsobem lze na jeden disk zaznamenat velké množství zvukových informací. DTS (Digital Theater System) Prostorové ozvučení využívané v moderních multiplexech. Umožňuje dokonalé oddělení kanálů, což umožňuje dosahovat realistických zvukových efektů. Dynamický rozsah Dynamický rozsah je rozdíl mezi nejnižší úrovní zvuku, kterou lze slyšet předtím, než začne vznikat šum a nejvyšší úrovní zvuku, která existuje předtím, než se objeví zkreslení. Snímek a půlsnímek Snímky jsou jednotlivé statické obrazy tvořící vcelku vlastní pohyblivý obraz. Každou sekundu se zobrazí 30 snímků. Každý snímek se skládá ze dvou půlsnímků. Standardní televizor zobrazuje tyto půlsnímky po sobě. Při pozastavení filmu se zobrazí statický obraz. Statický snímek se skládá ze dvou střídajících se půlsnímků, takže obraz se může jevit mírně rozmazaný, celková kvalita je přesto dobrá. Statický půlsnímek sice není rozmazaný, obsahuje však jen polovinu informace celého snímku a kvalita obrazu je tedy horší. Použití menu na obrazovce Hlavní menu/další nastavení Změna nastavení přehrávače Nastavení zpoždění (nastavení reprosoustav) Další funkce Rádio Automatické vyhledání stanic/výběr předvolby stanice/ Manuální vyhledávání stanic/vysílání RDS/ Připojení venkovní antény Zvukové pole a kvalita zvuku Nastavení zvukového pole/zaostření centrálního kanálu/ Dolby Pro Logic II/Downmix/ Hlasitos subwooferu/nastavení hlasitosti reprosoustav Připojení dalších komponent Ovládání televizoru a videorekordéru/ Ovládání tape decku ([HT845] [HT885]) Další užitečné funkce Časovač vypínání/vypnutí zvuku/použití sluchátek Další informace Další možnosti nastavení reprosoustav O obsahu DivX VOD Ošetřování Manipulace s disky Seznam kódů jazyků Technické údaje Řešení problémů Příslušenství zadní strana I/P/B MPEG 2, kompresní standard filmů DVD-Video pracuje při kódování snímků se 3 typy obrazu. I: Intra coded picture Obraz s nejvyšší kvalitou. P: Predictive coded picture Obraz se vypočítává na základě posledního I nebo P obrazu. B: Bidirectionally-predictive coded picture Obraz se vypočítává porovnáním posledního I a P obrazu, obsahuje tedy nejmíň informací. Linear PCM (pulse code modulation) Jedná se o formu signálu, který byl digitálně zpracován bez komprese, jako je tomu na discích CD. MPEG4 Systém komprimace signálu, používaný na mobilních zařízeních nebo v síti (internetu), který umožňuje vysoce účinný záznam při nízkém datovém toku. Playback control (PBC) Pokud je disk Video CD vybaven řízením přehrávání, můžete pomocí menu vybírat scény a informace. Vzorkovací kmitočet Jako vzorkování se označuje konverze úrovní vzorků zvukové vlny (analogový signál) odebíraných ve stanovených intervalech do číselné formy (digitální kódování). Vzorkovací kmitočet představuje počet vzorků odebraných za sekundu, takže vyšší číslo znamená mnohem přesnější reprodukci původního zvuku. Obsah/termíny 3

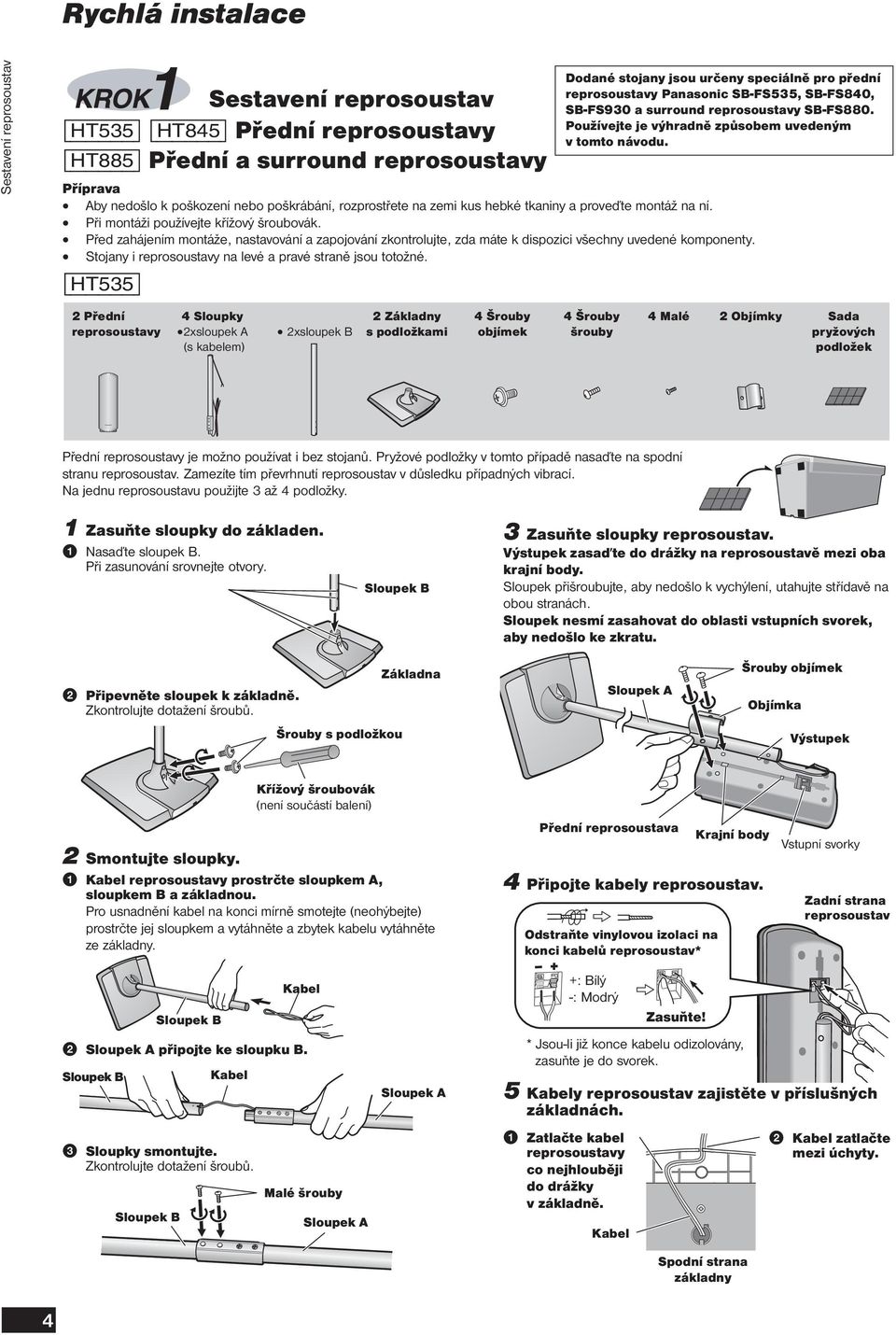

4 Rychlá instalace Sestavení reprosoustav Sestavení reprosoustav [HT535] [HT845] Přední reprosoustavy [HT885] Přední a surround reprosoustavy Dodané stojany jsou určeny speciálně pro přední reprosoustavy Panasonic SB-FS535, SB-FS840, SB-FS930 a surround reprosoustavy SB-FS880. Používejte je výhradně způsobem uvedeným v tomto návodu. Příprava Aby nedošlo k poškození nebo poškrábání, rozprostřete na zemi kus hebké tkaniny a proveďte montáž na ní. Při montáži používejte křížový šroubovák. Před zahájením montáže, nastavování a zapojování zkontrolujte, zda máte k dispozici všechny uvedené komponenty. Stojany i reprosoustavy na levé a pravé straně jsou totožné. [HT535] 2 Přední 4 Sloupky 2 Základny 4 Šrouby 4 Šrouby 4 Malé 2 Objímky Sada reprosoustavy 2xsloupek A 2xsloupek B s podložkami objímek šrouby pryžových (s kabelem) podložek Přední reprosoustavy je možno používat i bez stojanů. Pryžové podložky v tomto případě nasaďte na spodní stranu reprosoustav. Zamezíte tím převrhnutí reprosoustav v důsledku případných vibrací. Na jednu reprosoustavu použijte 3 až 4 podložky. 1 Zasuňte sloupky do základen. 1 Nasaďte sloupek B. Při zasunování srovnejte otvory. Sloupek B 3 Zasuňte sloupky reprosoustav. Výstupek zasaďte do drážky na reprosoustavě mezi oba krajní body. Sloupek přišroubujte, aby nedošlo k vychýlení, utahujte střídavě na obou stranách. Sloupek nesmí zasahovat do oblasti vstupních svorek, aby nedošlo ke zkratu. 2 Připevněte sloupek k základně. Zkontrolujte dotažení šroubů. Šrouby s podložkou Základna Sloupek A Šrouby objímek Objímka Výstupek Křížový šroubovák (není součástí balení) 2 Smontujte sloupky. 1 Kabel reprosoustavy prostrčte sloupkem A, sloupkem B a základnou. Pro usnadnění kabel na konci mírně smotejte (neohýbejte) prostrčte jej sloupkem a vytáhněte a zbytek kabelu vytáhněte ze základny. Přední reprosoustava 4 Připojte kabely reprosoustav. Odstraňte vinylovou izolaci na konci kabelů reprosoustav* Krajní body Vstupní svorky Zadní strana reprosoustav Kabel Sloupek B 2 Sloupek A připojte ke sloupku B. Sloupek B Kabel Sloupek A +: Bílý -: Modrý Zasuňte! * Jsou-li již konce kabelu odizolovány, zasuňte je do svorek. 5 Kabely reprosoustav zajistěte v příslušných základnách. 3 Sloupky smontujte. Zkontrolujte dotažení šroubů. Sloupek B Malé šrouby Sloupek A 1 Zatlačte kabel reprosoustavy co nejhlouběji do drážky v základně. Kabel 2 Kabel zatlačte mezi úchyty. Spodní strana základny 4

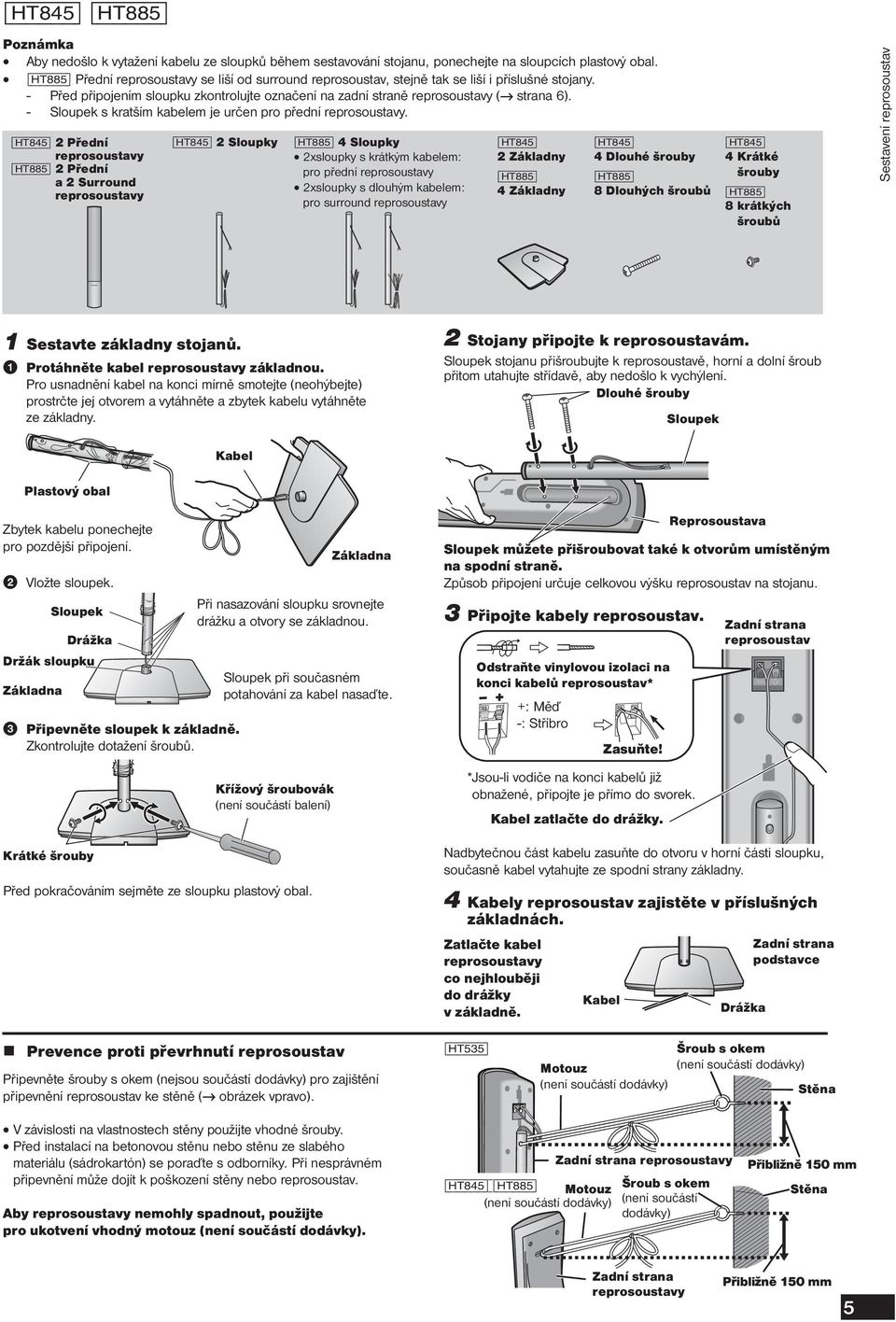

5 [HT845] [HT885] Poznámka Aby nedošlo k vytažení kabelu ze sloupků během sestavování stojanu, ponechejte na sloupcích plastový obal. [HT885] Přední reprosoustavy se liší od surround reprosoustav, stejně tak se liší i příslušné stojany. - Před připojením sloupku zkontrolujte označení na zadní straně reprosoustavy ( strana 6). - Sloupek s kratším kabelem je určen pro přední reprosoustavy. [HT845] 2 Přední reprosoustavy [HT885] 2 Přední a 2 Surround reprosoustavy [HT845] 2 Sloupky [HT885] 4 Sloupky 2xsloupky s krátkým kabelem: pro přední reprosoustavy 2xsloupky s dlouhým kabelem: pro surround reprosoustavy [HT845] 2 Základny [HT885] 4 Základny [HT845] 4 Dlouhé šrouby [HT885] 8 Dlouhých šroubů [HT845] 4 Krátké šrouby [HT885] 8 krátkých šroubů Sestavení reprosoustav 1 Sestavte základny stojanů. 1 Protáhněte kabel reprosoustavy základnou. Pro usnadnění kabel na konci mírně smotejte (neohýbejte) prostrčte jej otvorem a vytáhněte a zbytek kabelu vytáhněte ze základny. 2 Stojany připojte k reprosoustavám. Sloupek stojanu přišroubujte k reprosoustavě, horní a dolní šroub přitom utahujte střídavě, aby nedošlo k vychýlení. Dlouhé šrouby Sloupek Kabel Plastový obal Zbytek kabelu ponechejte pro pozdější připojení. 2 Vložte sloupek. Sloupek Drážka Držák sloupku Základna 3 Připevněte sloupek k základně. Zkontrolujte dotažení šroubů. Krátké šrouby Před pokračováním sejměte ze sloupku plastový obal. Základna Při nasazování sloupku srovnejte drážku a otvory se základnou. Sloupek při současném potahování za kabel nasaďte. Křížový šroubovák (není součástí balení) Sloupek můžete přišroubovat také k otvorům umístěným na spodní straně. Způsob připojení určuje celkovou výšku reprosoustav na stojanu. 3 Připojte kabely reprosoustav. Odstraňte vinylovou izolaci na konci kabelů reprosoustav* +: Měď -: Stříbro *Jsou-li vodiče na konci kabelů již obnažené, připojte je přímo do svorek. Kabel zatlačte do drážky. Nadbytečnou část kabelu zasuňte do otvoru v horní části sloupku, současně kabel vytahujte ze spodní strany základny. 4 Kabely reprosoustav zajistěte v příslušných základnách. Zatlačte kabel reprosoustavy co nejhlouběji do drážky v základně. Kabel Zasuňte! Reprosoustava Zadní strana reprosoustav Drážka Zadní strana podstavce Prevence proti převrhnutí reprosoustav Připevněte šrouby s okem (nejsou součástí dodávky) pro zajištění připevnění reprosoustav ke stěně ( obrázek vpravo). [HT535] Motouz (není součástí dodávky) Šroub s okem (není součástí dodávky) Stěna V závislosti na vlastnostech stěny použijte vhodné šrouby. Před instalací na betonovou stěnu nebo stěnu ze slabého materiálu (sádrokartón) se poraďte s odborníky. Při nesprávném připevnění může dojít k poškození stěny nebo reprosoustav. Aby reprosoustavy nemohly spadnout, použijte pro ukotvení vhodný motouz (není součástí dodávky). Zadní strana reprosoustavy [HT845] [HT885] Motouz Šroub s okem (není součástí dodávky) (není součástí dodávky) Přibližně 150 mm Stěna Zadní strana reprosoustavy Přibližně 150 mm 5

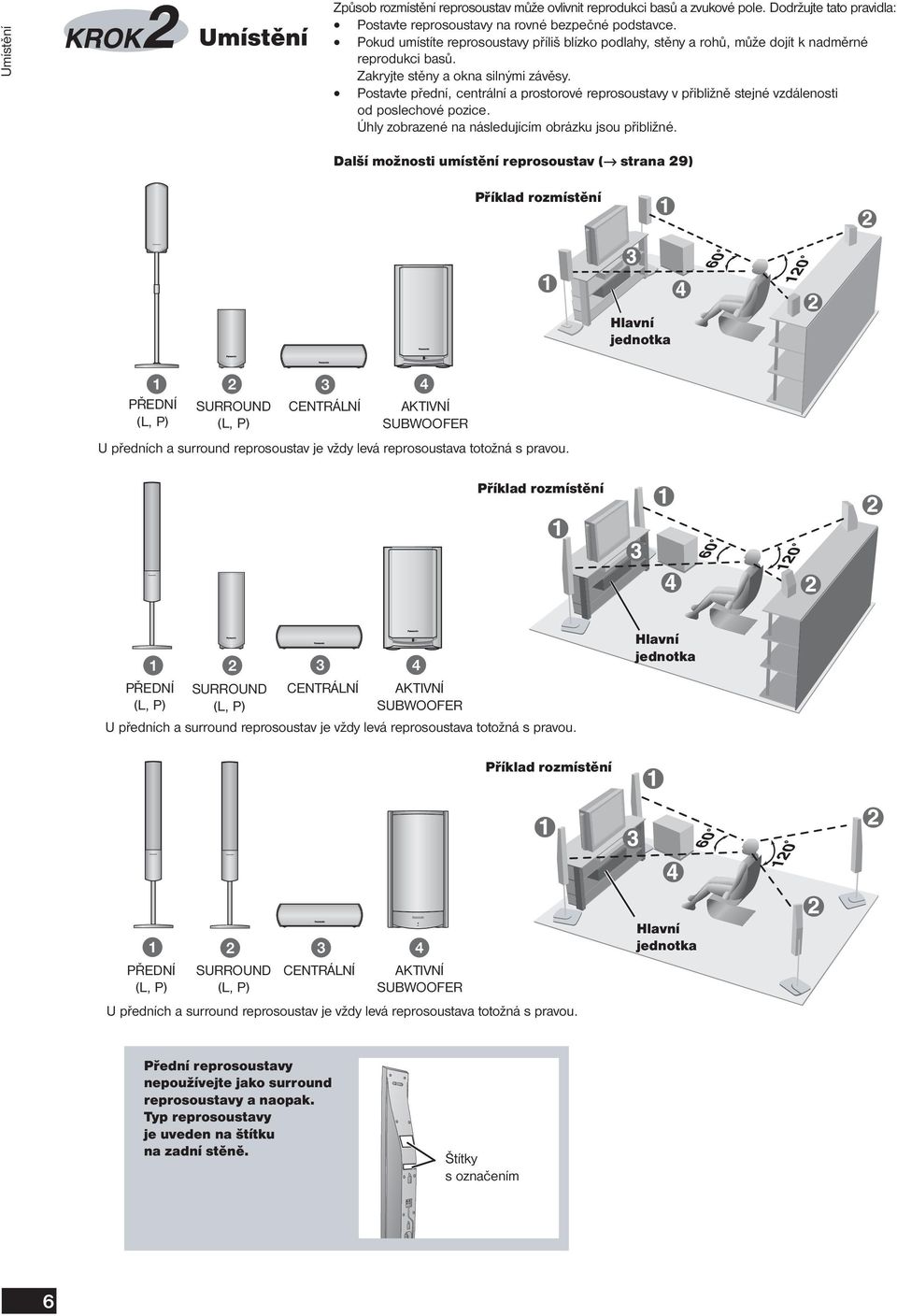

6 Umístění Umístění Způsob rozmístění reprosoustav může ovlivnit reprodukci basů a zvukové pole. Dodržujte tato pravidla: Postavte reprosoustavy na rovné bezpečné podstavce. Pokud umístíte reprosoustavy příliš blízko podlahy, stěny a rohů, může dojít k nadměrné reprodukci basů. Zakryjte stěny a okna silnými závěsy. Postavte přední, centrální a prostorové reprosoustavy v přibližně stejné vzdálenosti od poslechové pozice. Úhly zobrazené na následujícím obrázku jsou přibližné. Další možnosti umístění reprosoustav ( strana 29) Příklad rozmístění Hlavní jednotka PŘEDNÍ (L, P) SURROUND (L, P) CENTRÁLNÍ AKTIVNÍ SUBWOOFER U předních a surround reprosoustav je vždy levá reprosoustava totožná s pravou. Příklad rozmístění Hlavní jednotka PŘEDNÍ (L, P) SURROUND (L, P) CENTRÁLNÍ AKTIVNÍ SUBWOOFER U předních a surround reprosoustav je vždy levá reprosoustava totožná s pravou. Příklad rozmístění Hlavní jednotka PŘEDNÍ (L, P) SURROUND (L, P) CENTRÁLNÍ AKTIVNÍ SUBWOOFER U předních a surround reprosoustav je vždy levá reprosoustava totožná s pravou. Přední reprosoustavy nepoužívejte jako surround reprosoustavy a naopak. Typ reprosoustavy je uveden na štítku na zadní stěně. Štítky s označením 6

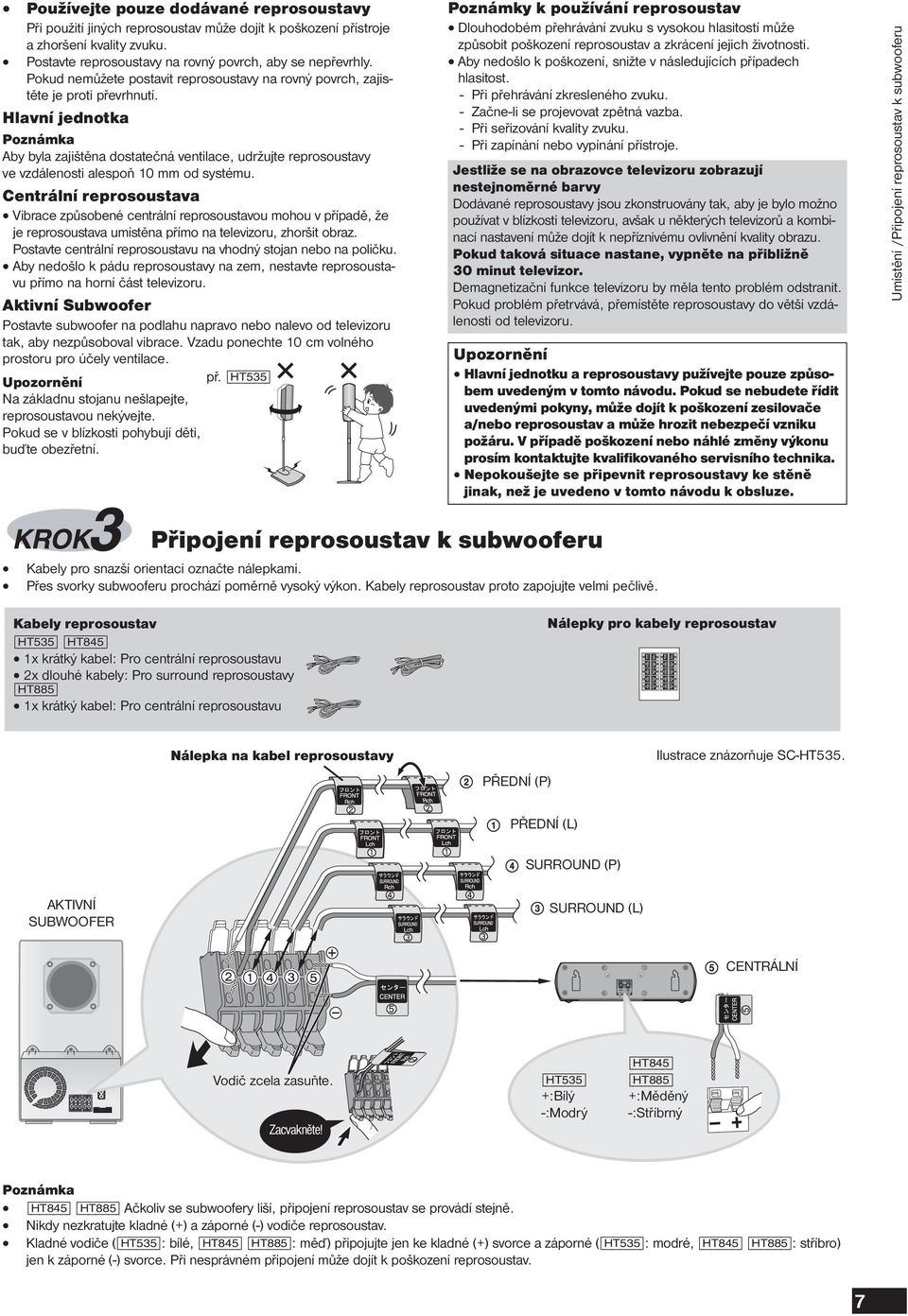

7 Používejte pouze dodávané reprosoustavy Při použití jiných reprosoustav může dojít k poškození přístroje a zhoršení kvality zvuku. Postavte reprosoustavy na rovný povrch, aby se nepřevrhly. Pokud nemůžete postavit reprosoustavy na rovný povrch, zajistěte je proti převrhnutí. Hlavní jednotka Poznámka Aby byla zajištěna dostatečná ventilace, udržujte reprosoustavy ve vzdálenosti alespoň 10 mm od systému. Centrální reprosoustava Vibrace způsobené centrální reprosoustavou mohou v případě, že je reprosoustava umístěna přímo na televizoru, zhoršit obraz. Postavte centrální reprosoustavu na vhodný stojan nebo na poličku. Aby nedošlo k pádu reprosoustavy na zem, nestavte reprosoustavu přímo na horní část televizoru. Aktivní Subwoofer Postavte subwoofer na podlahu napravo nebo nalevo od televizoru tak, aby nezpůsoboval vibrace. Vzadu ponechte 10 cm volného prostoru pro účely ventilace. Upozornění př. [HT535] Na základnu stojanu nešlapejte, reprosoustavou nekývejte. Pokud se v blízkosti pohybují děti, buďte obezřetní. Poznámky k používání reprosoustav Dlouhodobém přehrávání zvuku s vysokou hlasitostí může způsobit poškození reprosoustav a zkrácení jejich životnosti. Aby nedošlo k poškození, snižte v následujících případech hlasitost. - Při přehrávání zkresleného zvuku. - Začne-li se projevovat zpětná vazba. - Při seřizování kvality zvuku. - Při zapínání nebo vypínání přístroje. Jestliže se na obrazovce televizoru zobrazují nestejnoměrné barvy Dodávané reprosoustavy jsou zkonstruovány tak, aby je bylo možno používat v blízkosti televizoru, avšak u některých televizorů a kombinací nastavení může dojít k nepříznivému ovlivnění kvality obrazu. Pokud taková situace nastane, vypněte na přibližně 30 minut televizor. Demagnetizační funkce televizoru by měla tento problém odstranit. Pokud problém přetrvává, přemístěte reprosoustavy do větší vzdálenosti od televizoru. Upozornění Hlavní jednotku a reprosoustavy pužívejte pouze způsobem uvedeným v tomto návodu. Pokud se nebudete řídit uvedenými pokyny, může dojít k poškození zesilovače a/nebo reprosoustav a může hrozit nebezpečí vzniku požáru. V případě poškození nebo náhlé změny výkonu prosím kontaktujte kvalifikovaného servisního technika. Nepokoušejte se připevnit reprosoustavy ke stěně jinak, než je uvedeno v tomto návodu k obsluze. Umístění /Připojení reprosoustav k subwooferu Připojení reprosoustav k subwooferu Kabely pro snazší orientaci označte nálepkami. Přes svorky subwooferu prochází poměrně vysoký výkon. Kabely reprosoustav proto zapojujte velmi pečlivě. Kabely reprosoustav [HT535] [HT845] 1x krátký kabel: Pro centrální reprosoustavu 2x dlouhé kabely: Pro surround reprosoustavy [HT885] 1x krátký kabel: Pro centrální reprosoustavu Nálepky pro kabely reprosoustav Nálepka na kabel reprosoustavy PŘEDNÍ (P) Ilustrace znázorňuje SC-HT535. PŘEDNÍ (L) SURROUND (P) AKTIVNÍ SUBWOOFER SURROUND (L) CENTRÁLNÍ Vodič zcela zasuňte. Zacvakněte! [HT535] +:Bílý -:Modrý [HT845] [HT885] +:Měděný -:Stříbrný Poznámka [HT845] [HT885] Ačkoliv se subwoofery liší, připojení reprosoustav se provádí stejně. Nikdy nezkratujte kladné (+) a záporné (-) vodiče reprosoustav. Kladné vodiče ([HT535]: bílé, [HT845] [HT885]: měď) připojujte jen ke kladné (+) svorce a záporné ([HT535]: modré, [HT845] [HT885]: stříbro) jen k záporné (-) svorce. Při nesprávném připojení může dojít k poškození reprosoustav. 7

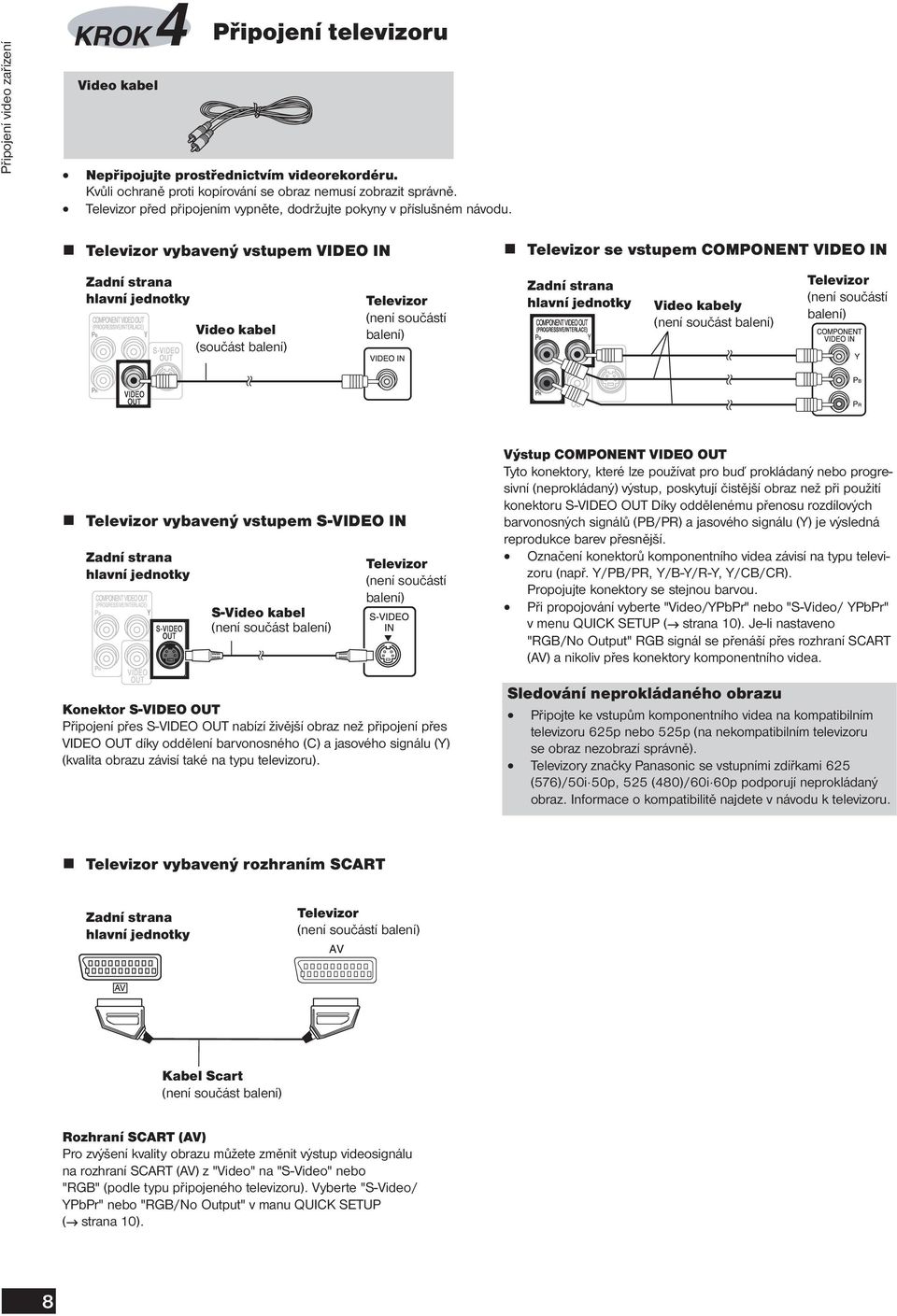

8 Připojení video zařízení Video kabel Připojení televizoru Nepřipojujte prostřednictvím videorekordéru. Kvůli ochraně proti kopírování se obraz nemusí zobrazit správně. Televizor před připojením vypněte, dodržujte pokyny v příslušném návodu. Televizor vybavený vstupem VIDEO IN Televizor se vstupem COMPONENT VIDEO IN Zadní strana hlavní jednotky Video kabel (součást balení) Televizor (není součástí balení) Zadní strana hlavní jednotky Video kabely (není součást balení) Televizor (není součástí balení) Televizor vybavený vstupem S-VIDEO IN Zadní strana hlavní jednotky S-Video kabel (není součást balení) Televizor (není součástí balení) Konektor S-VIDEO OUT Připojení přes S-VIDEO OUT nabízí živější obraz než připojení přes VIDEO OUT díky oddělení barvonosného (C) a jasového signálu (Y) (kvalita obrazu závisí také na typu televizoru). Výstup COMPONENT VIDEO OUT Tyto konektory, které lze používat pro buď prokládaný nebo progresivní (neprokládaný) výstup, poskytují čistější obraz než při použití konektoru S-VIDEO OUT Díky oddělenému přenosu rozdílových barvonosných signálů (PB/PR) a jasového signálu (Y) je výsledná reprodukce barev přesnější. Označení konektorů komponentního videa závisí na typu televizoru (např. Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR). Propojujte konektory se stejnou barvou. Při propojování vyberte "Video/YPbPr" nebo "S-Video/ YPbPr" v menu QUICK SETUP ( strana 10). Je-li nastaveno "RGB/No Output" RGB signál se přenáší přes rozhraní SCART (AV) a nikoliv přes konektory komponentního videa. Sledování neprokládaného obrazu Připojte ke vstupům komponentního videa na kompatibilním televizoru 625p nebo 525p (na nekompatibilním televizoru se obraz nezobrazí správně). Televizory značky Panasonic se vstupními zdířkami 625 (576)/50i 50p, 525 (480)/60i 60p podporují neprokládaný obraz. Informace o kompatibilitě najdete v návodu k televizoru. Televizor vybavený rozhraním SCART Zadní strana hlavní jednotky Televizor (není součástí balení) Kabel Scart (není součást balení) Rozhraní SCART (AV) Pro zvýšení kvality obrazu můžete změnit výstup videosignálu na rozhraní SCART (AV) z "Video" na "S-Video" nebo "RGB" (podle typu připojeného televizoru). Vyberte "S-Video/ YPbPr" nebo "RGB/No Output" v manu QUICK SETUP ( strana 10). 8

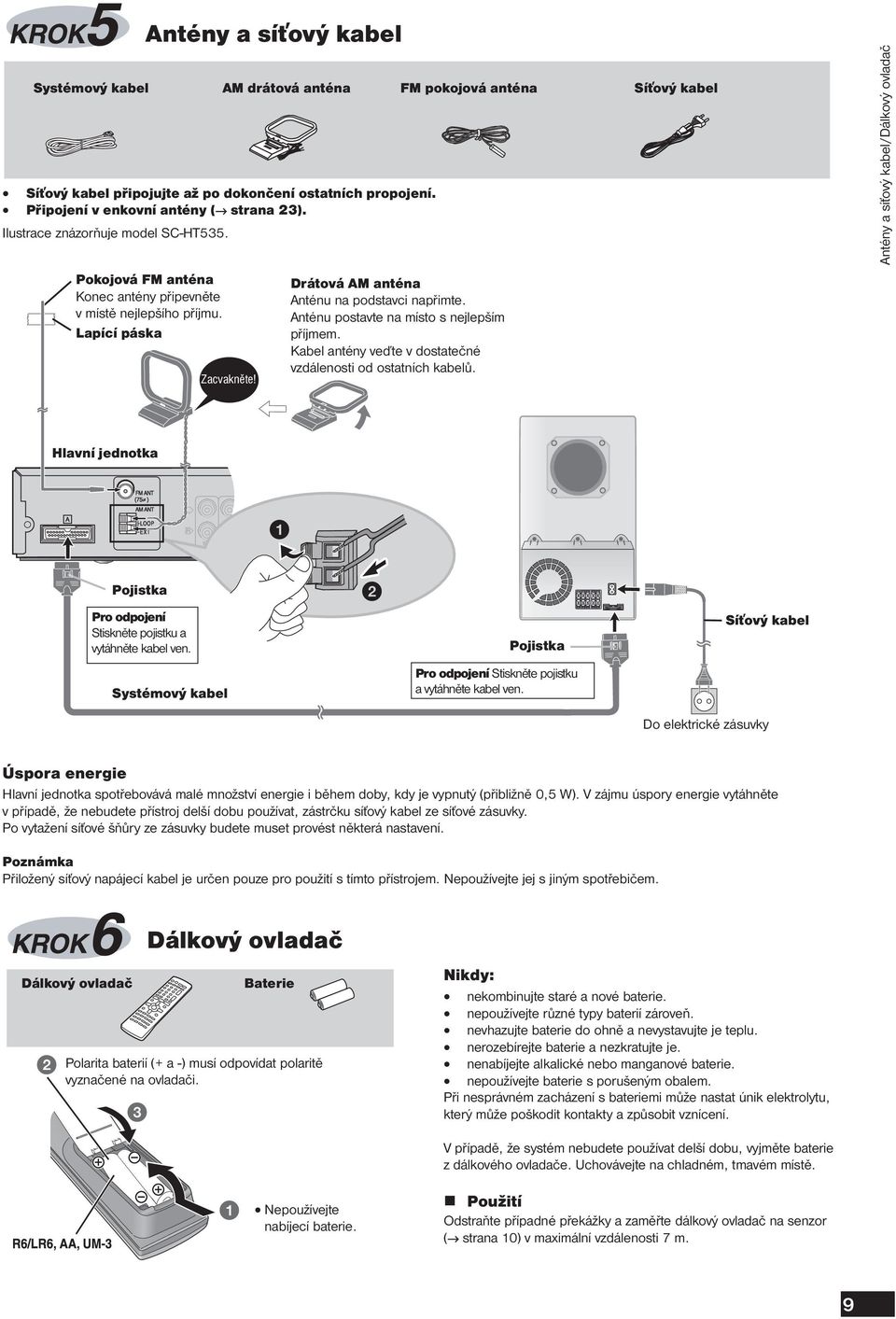

9 Antény a síťový kabel Systémový kabel AM drátová anténa FM pokojová anténa Síťový kabel Síťový kabel připojujte až po dokončení ostatních propojení. Připojení v enkovní antény ( strana 23). Ilustrace znázorňuje model SC-HT535. Antény a síťový kabel/dálkový ovladač Pokojová FM anténa Konec antény připevněte v místě nejlepšího příjmu. Lapící páska Zacvakněte! Drátová AM anténa Anténu na podstavci napřimte. Anténu postavte na místo s nejlepším příjmem. Kabel antény veďte v dostatečné vzdálenosti od ostatních kabelů. Hlavní jednotka Pojistka Pro odpojení Stiskněte pojistku a vytáhněte kabel ven. Systémový kabel Pojistka Pro odpojení Stiskněte pojistku a vytáhněte kabel ven. Síťový kabel Do elektrické zásuvky Úspora energie Hlavní jednotka spotřebovává malé množství energie i během doby, kdy je vypnutý (přibližně 0,5 W). V zájmu úspory energie vytáhněte v případě, že nebudete přístroj delší dobu používat, zástrčku síťový kabel ze síťové zásuvky. Po vytažení síťové šňůry ze zásuvky budete muset provést některá nastavení. Poznámka Přiložený síťový napájecí kabel je určen pouze pro použití s tímto přístrojem. Nepoužívejte jej s jiným spotřebičem. Dálkový ovladač Dálkový ovladač Baterie Polarita baterií (+ a -) musí odpovídat polaritě vyznačené na ovladači. Nikdy: nekombinujte staré a nové baterie. nepoužívejte různé typy baterií zároveň. nevhazujte baterie do ohně a nevystavujte je teplu. nerozebírejte baterie a nezkratujte je. nenabíjejte alkalické nebo manganové baterie. nepoužívejte baterie s porušeným obalem. Při nesprávném zacházení s bateriemi může nastat únik elektrolytu, který může poškodit kontakty a způsobit vznícení. V případě, že systém nebudete používat delší dobu, vyjměte baterie z dálkového ovladače. Uchovávejte na chladném, tmavém místě. Nepoužívejte nabíjecí baterie. Použití Odstraňte případné překážky a zaměřte dálkový ovladač na senzor ( strana 10) v maximální vzdálenosti 7 m. 9

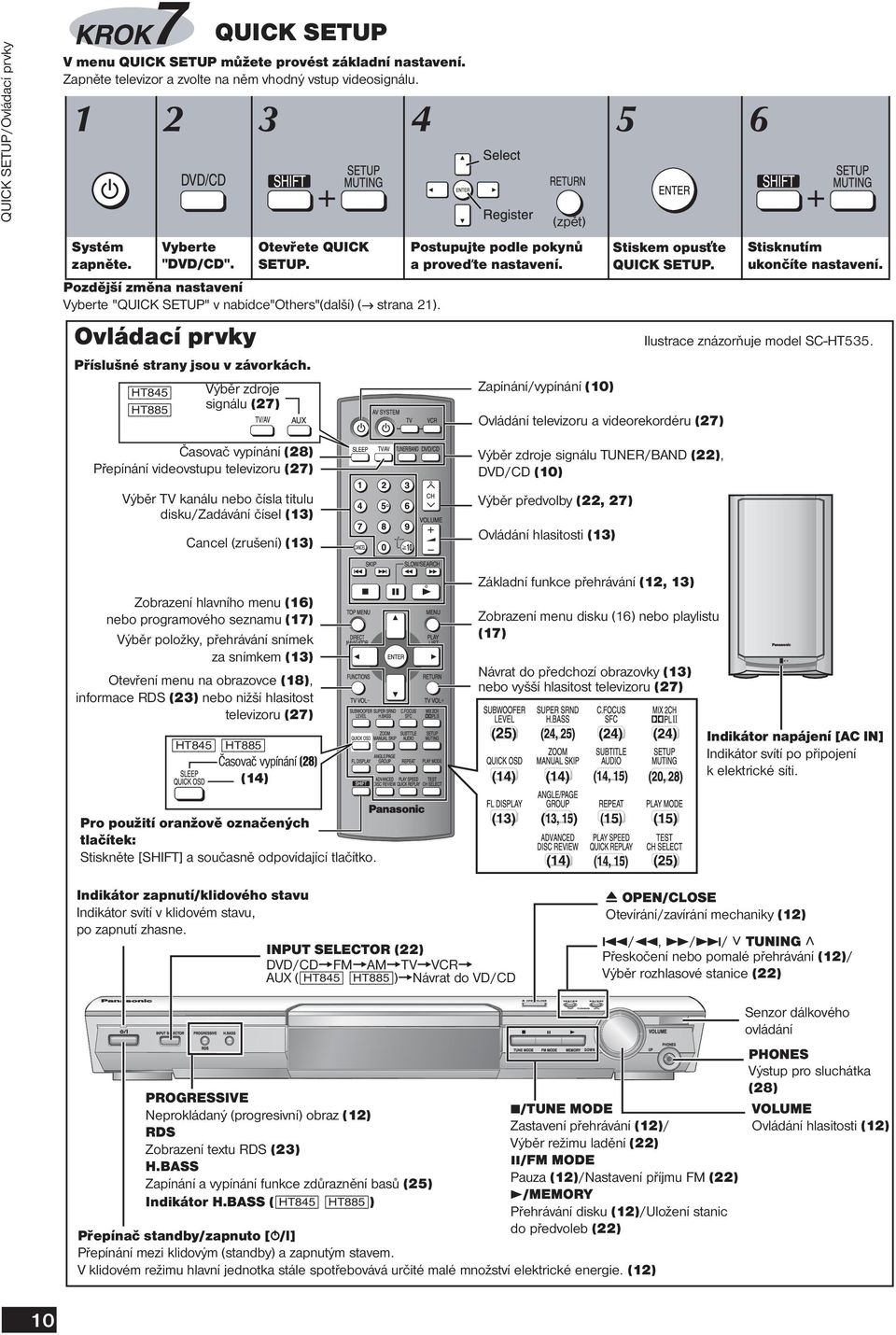

10 QUICK SETUP/Ovládací prvky QUICK SETUP V menu QUICK SETUP můžete provést základní nastavení. Zapněte televizor a zvolte na něm vhodný vstup videosignálu. Systém zapněte. Vyberte "DVD/CD". Pozdější změna nastavení Vyberte "QUICK SETUP" v nabídce"others"(další) ( strana 21). Ovládací prvky Příslušné strany jsou v závorkách. [HT845] [HT885] Výběr zdroje signálu (27) Otevřete QUICK SETUP. (zpět) Postupujte podle pokynů a proveďte nastavení. Zapínání/vypínání (10) Stiskem opusťte QUICK SETUP. Ovládání televizoru a videorekordéru (27) Stisknutím ukončíte nastavení. Ilustrace znázorňuje model SC-HT535. Časovač vypínání (28) Přepínání videovstupu televizoru (27) Výběr TV kanálu nebo čísla titulu disku/zadávání čísel (13) Cancel (zrušení) (13) Zobrazení hlavního menu (16) nebo programového seznamu (17) Výběr položky, přehrávání snímek za snímkem (13) Otevření menu na obrazovce (18), informace RDS (23) nebo nižší hlasitost televizoru (27) [HT845] [HT885] Časovač vypínání (28) (14) Výběr zdroje signálu TUNER/BAND (22), DVD/CD (10) Výběr předvolby (22, 27) Ovládání hlasitosti (13) Základní funkce přehrávání (12, 13) Zobrazení menu disku (16) nebo playlistu (17) Návrat do předchozí obrazovky (13) nebo vyšší hlasitost televizoru (27) Indikátor napájení [AC IN] Indikátor svítí po připojení k elektrické síti. Pro použití oranžově označených tlačítek: Stiskněte [SHIFT] a současně odpovídající tlačítko. Indikátor zapnutí/klidového stavu Indikátor svítí v klidovém stavu, po zapnutí zhasne. INPUT SELECTOR (22) DVD/CD=FM=AM=TV=VCR= AUX ([HT845] [HT885])=Návrat do VD/CD 0 OPEN/CLOSE Otevírání/zavírání mechaniky (12) a/1, /b/ u TUNING U Přeskočení nebo pomalé přehrávání (12)/ Výběr rozhlasové stanice (22) PROGRESSIVE Neprokládaný (progresivní) obraz (12) RDS Zobrazení textu RDS (23) H.BASS Zapínání a vypínání funkce zdůraznění basů (25) Indikátor H.BASS ([HT845] [HT885]) 7/TUNE MODE Zastavení přehrávání (12)/ Výběr režimu ladění (22) 8/FM MODE Pauza (12)/Nastavení příjmu FM (22) 3/MEMORY Přehrávání disku (12)/Uložení stanic do předvoleb (22) Přepínač standby/zapnuto [c/l] Přepínání mezi klidovým (standby) a zapnutým stavem. V klidovém režimu hlavní jednotka stále spotřebovává určité malé množství elektrické energie. (12) Senzor dálkového ovládání PHONES Výstup pro sluchátka (28) VOLUME Ovládání hlasitosti (12) 10

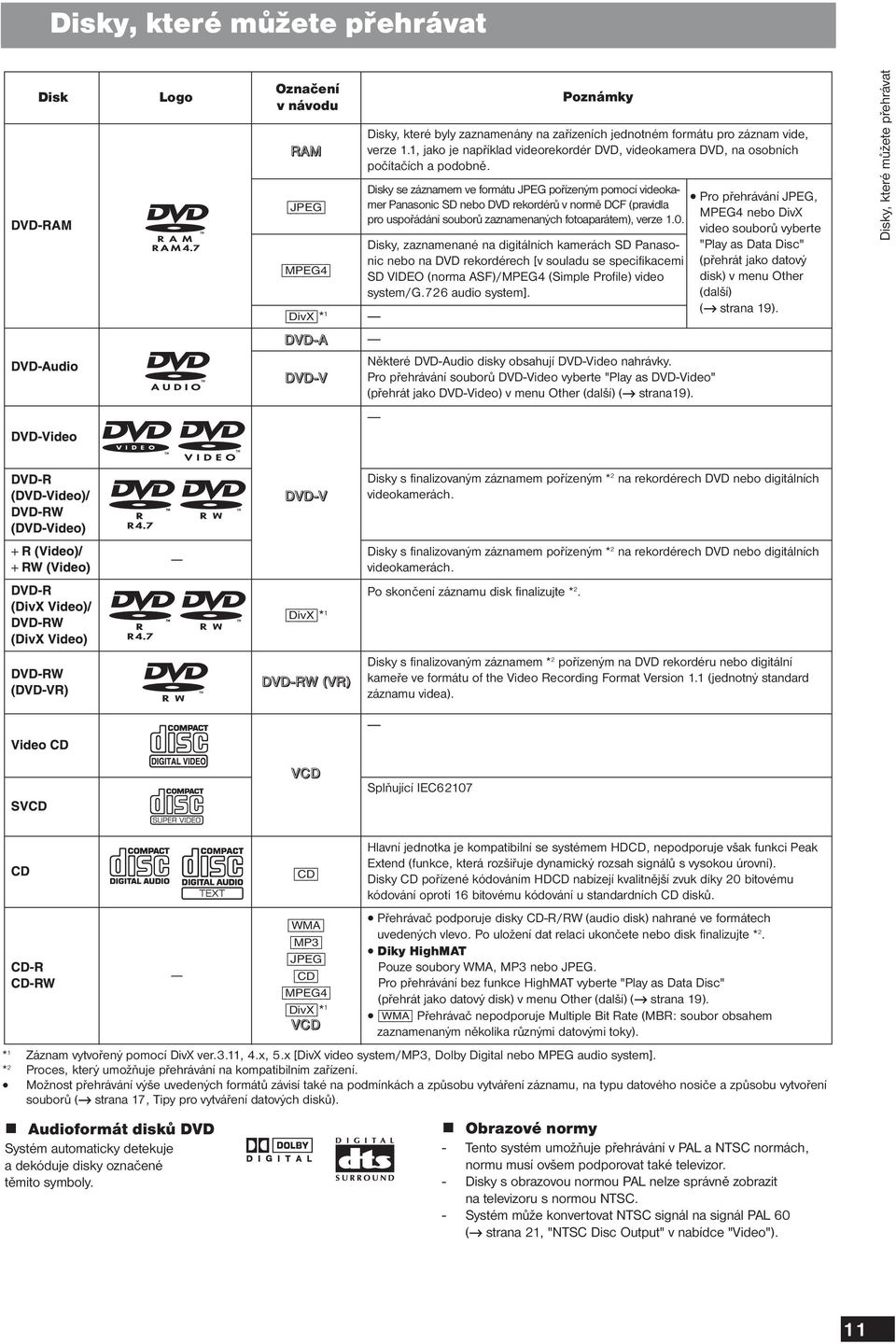

11 Disky, které můžete přehrávat Disk Logo Označení v návodu RAM [JPEG] [MPEG4] [DivX]* 1 Poznámky Disky, které byly zaznamenány na zařízeních jednotném formátu pro záznam vide, verze 1.1, jako je například videorekordér DVD, videokamera DVD, na osobních počítačích a podobně. Disky se záznamem ve formátu JPEG pořízeným pomocí videokamer Panasonic SD nebo DVD rekordérů v normě DCF (pravidla pro uspořádání souborů zaznamenaných fotoaparátem), verze 1.0. Disky, zaznamenané na digitálních kamerách SD Panasonic nebo na DVD rekordérech [v souladu se specifikacemi SD VIDEO (norma ASF)/MPEG4 (Simple Profile) video system/g.726 audio system]. Pro přehrávání JPEG, MPEG4 nebo DivX video souborů vyberte "Play as Data Disc" (přehrát jako datový disk) v menu Other (další) ( strana 19). Disky, které můžete přehrávat DVD-A DVD-V Některé DVD-Audio disky obsahují DVD-Video nahrávky. Pro přehrávání souborů DVD-Video vyberte "Play as DVD-Video" (přehrát jako DVD-Video) v menu Other (další) ( strana19). DVD-V Disky s finalizovaným záznamem pořízeným * 2 na rekordérech DVD nebo digitálních videokamerách. Disky s finalizovaným záznamem pořízeným * 2 na rekordérech DVD nebo digitálních videokamerách. Po skončení záznamu disk finalizujte * 2. [DivX]* 1 DVD-RW (VR) Disky s finalizovaným záznamem * 2 pořízeným na DVD rekordéru nebo digitální kameře ve formátu of the Video Recording Format Version 1.1 (jednotný standard záznamu videa). VCD Splňující IEC62107 [CD] [WMA] [MP3] [JPEG] [CD] [MPEG4] [DivX]* 1 VCD Hlavní jednotka je kompatibilní se systémem HDCD, nepodporuje však funkci Peak Extend (funkce, která rozšiřuje dynamický rozsah signálů s vysokou úrovní). Disky CD pořízené kódováním HDCD nabízejí kvalitnější zvuk díky 20 bitovému kódování oproti 16 bitovému kódování u standardních CD disků. Přehrávač podporuje disky CD-R/RW (audio disk) nahrané ve formátech uvedených vlevo. Po uložení dat relaci ukončete nebo disk finalizujte * 2. Diky HighMAT Pouze soubory WMA, MP3 nebo JPEG. Pro přehrávání bez funkce HighMAT vyberte "Play as Data Disc" (přehrát jako datový disk) v menu Other (další) ( strana 19). [WMA] Přehrávač nepodporuje Multiple Bit Rate (MBR: soubor obsahem zaznamenaným několika různými datovými toky). * 1 Záznam vytvořený pomocí DivX ver.3.11, 4.x, 5.x [DivX video system/mp3, Dolby Digital nebo MPEG audio system]. * 2 Proces, který umožňuje přehrávání na kompatibilním zařízení. Možnost přehrávání výše uvedených formátů závisí také na podmínkách a způsobu vytváření záznamu, na typu datového nosiče a způsobu vytvoření souborů ( strana 17, Tipy pro vytváření datových disků). Audioformát disků DVD Systém automaticky detekuje a dekóduje disky označené těmito symboly. Obrazové normy - Tento systém umožňuje přehrávání v PAL a NTSC normách, normu musí ovšem podporovat také televizor. - Disky s obrazovou normou PAL nelze správně zobrazit na televizoru s normou NTSC. - Systém může konvertovat NTSC signál na signál PAL 60 ( strana 21, "NTSC Disc Output" v nabídce "Video"). 11

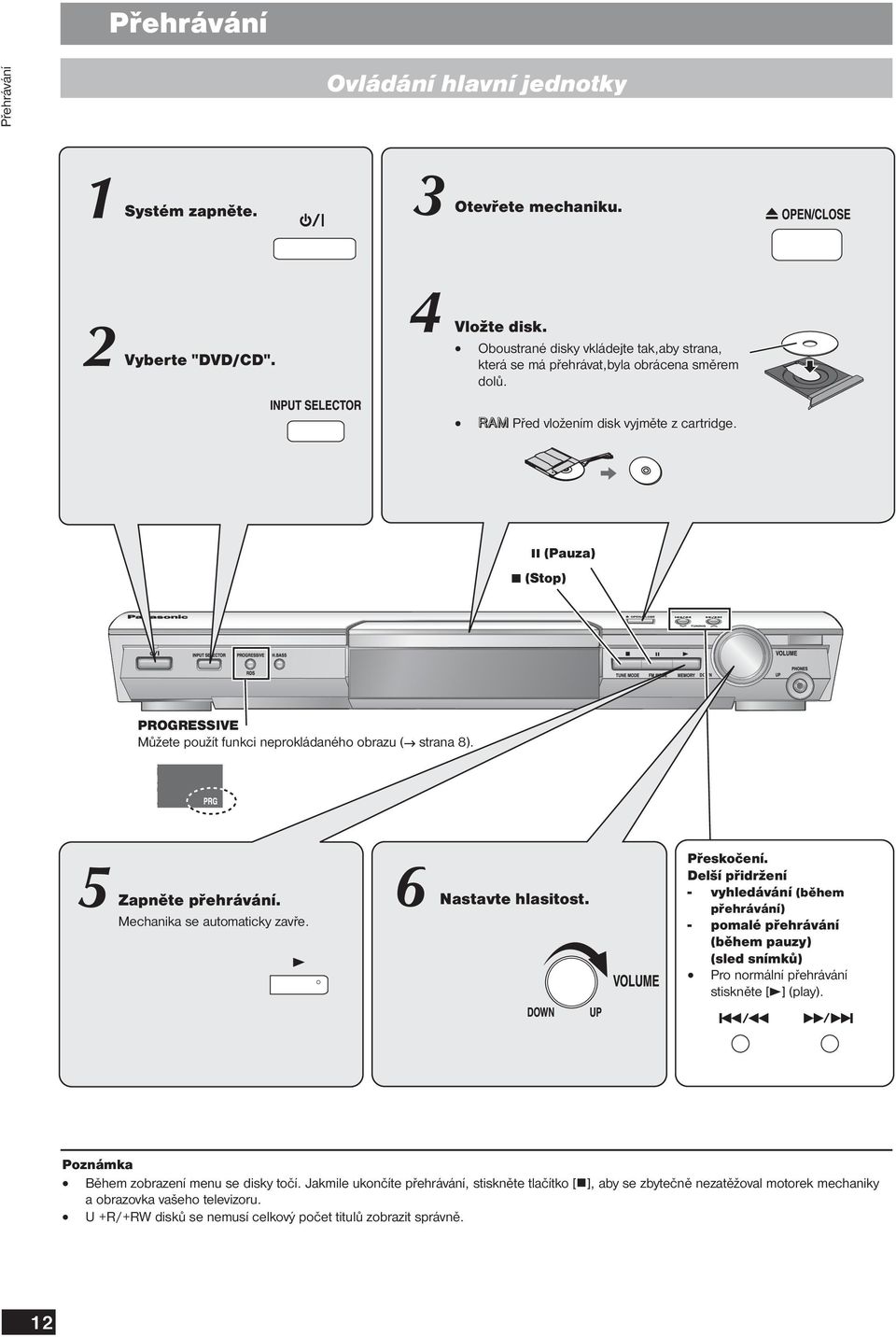

12 Přehrávání Přehrávání Ovládání hlavní jednotky Systém zapněte. Otevřete mechaniku. Vyberte "DVD/CD". Vložte disk. Oboustrané disky vkládejte tak,aby strana, která se má přehrávat,byla obrácena směrem dolů. RAM Před vložením disk vyjměte z cartridge. 8 (Pauza) 7 (Stop) PROGRESSIVE Můžete použít funkci neprokládaného obrazu ( strana 8). Zapněte přehrávání. Mechanika se automaticky zavře. Nastavte hlasitost. Přeskočení. Delší přidržení - vyhledávání (během přehrávání) - pomalé přehrávání (během pauzy) (sled snímků) Pro normální přehrávání stiskněte [3] (play). Poznámka Během zobrazení menu se disky točí. Jakmile ukončíte přehrávání, stiskněte tlačítko [ ], aby se zbytečně nezatěžoval motorek mechaniky a obrazovka vašeho televizoru. U +R/+RW disků se nemusí celkový počet titulů zobrazit správně. 12

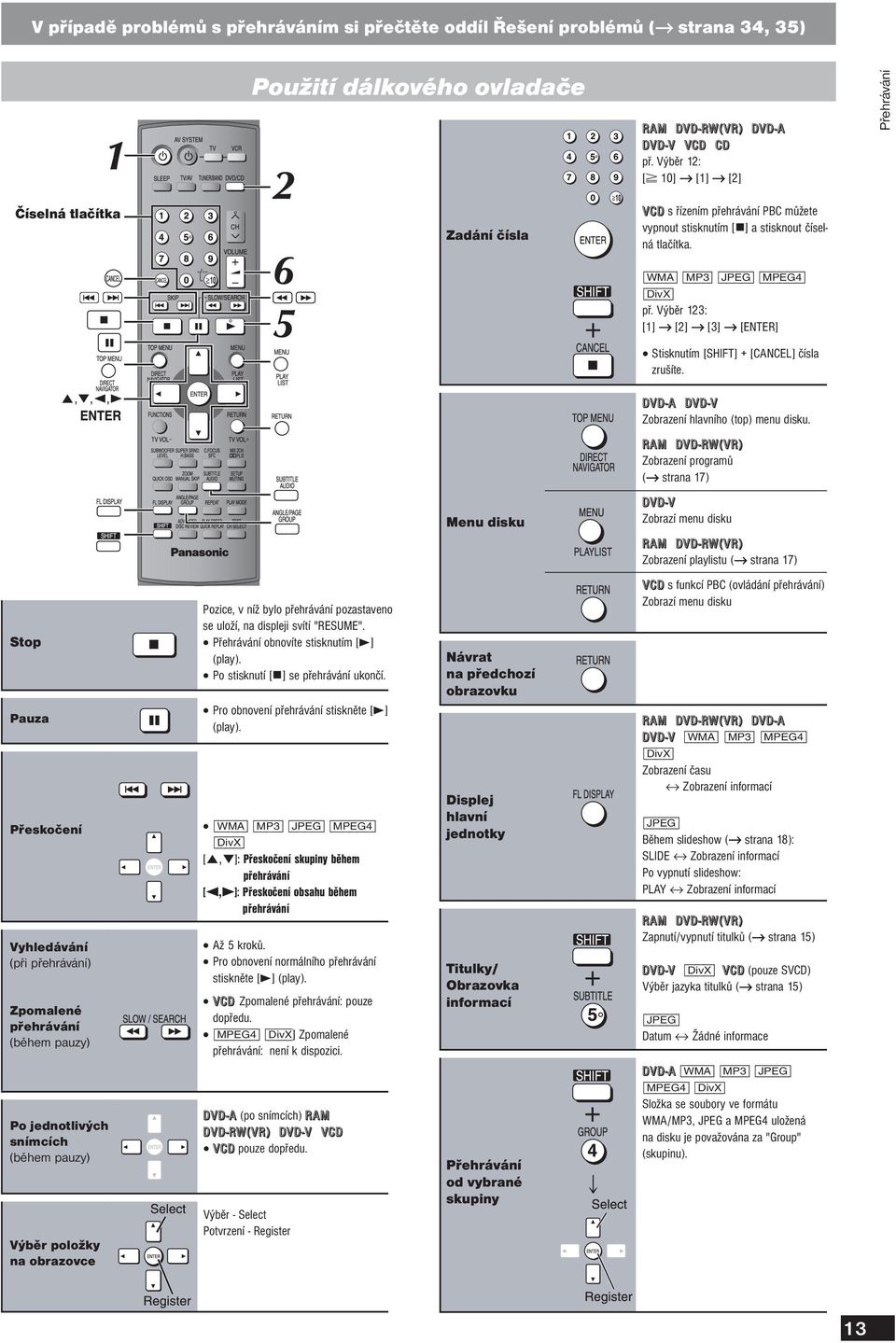

13 V případě problémů s přehráváním si přečtěte oddíl Řešení problémů ( strana 34, 35) Použití dálkového ovladače RAM DVD-RW(VR) DVD-A DVD-V VCD CD př. Výběr 12: [h 10] [1] [2] Přehrávání Číselná tlačítka Zadání čísla VCD s řízením přehrávání PBC můžete vypnout stisknutím [ ] a stisknout číselná tlačítka. [WMA] [MP3] [JPEG] [MPEG4] [DivX] př. Výběr 123: [1] [2] [3] [ENTER] Stisknutím [SHIFT] + [CANCEL] čísla zrušíte. 5,,2,3 DVD-A DVD-V Zobrazení hlavního (top) menu disku. RAM DVD-RW(VR) Zobrazení programů ( strana 17) Menu disku DVD-V Zobrazí menu disku RAM DVD-RW(VR) Zobrazení playlistu ( strana 17) Stop Pauza Přeskočení Vyhledávání (při přehrávání) Zpomalené přehrávání (během pauzy) Po jednotlivých snímcích (během pauzy) Výběr položky na obrazovce Pozice, v níž bylo přehrávání pozastaveno se uloží, na displeji svítí "RESUME". Přehrávání obnovíte stisknutím [3] (play). Po stisknutí [ ] se přehrávání ukončí. Pro obnovení přehrávání stiskněte [3] (play). [WMA] [MP3] [JPEG] [MPEG4] [DivX] [5, ]: Přeskočení skupiny během přehrávání [2,3]: Přeskočení obsahu během přehrávání Až 5 kroků. Pro obnovení normálního přehrávání stiskněte [3] (play). VCD Zpomalené přehrávání: pouze dopředu. [MPEG4] [DivX] Zpomalené přehrávání: není k dispozici. DVD-A (po snímcích) RAM DVD-RW(VR) DVD-V VCD VCD pouze dopředu. Výběr - Select Potvrzení - Register Návrat na předchozí obrazovku Displej hlavní jednotky Titulky/ Obrazovka informací Přehrávání od vybrané skupiny VCD s funkcí PBC (ovládání přehrávání) Zobrazí menu disku RAM DVD-RW(VR) DVD-A DVD-V [WMA] [MP3] [MPEG4] [DivX] Zobrazení času Zobrazení informací [JPEG] Během slideshow ( strana 18): SLIDE Zobrazení informací Po vypnutí slideshow: PLAY Zobrazení informací RAM DVD-RW(VR) Zapnutí/vypnutí titulků ( strana 15) DVD-V [DivX] VCD (pouze SVCD) Výběr jazyka titulků ( strana 15) [JPEG] Datum Žádné informace DVD-A [WMA] [MP3] [JPEG] [MPEG4] [DivX] Složka se soubory ve formátu WMA/MP3, JPEG a MPEG4 uložená na disku je považována za "Group" (skupinu). 13

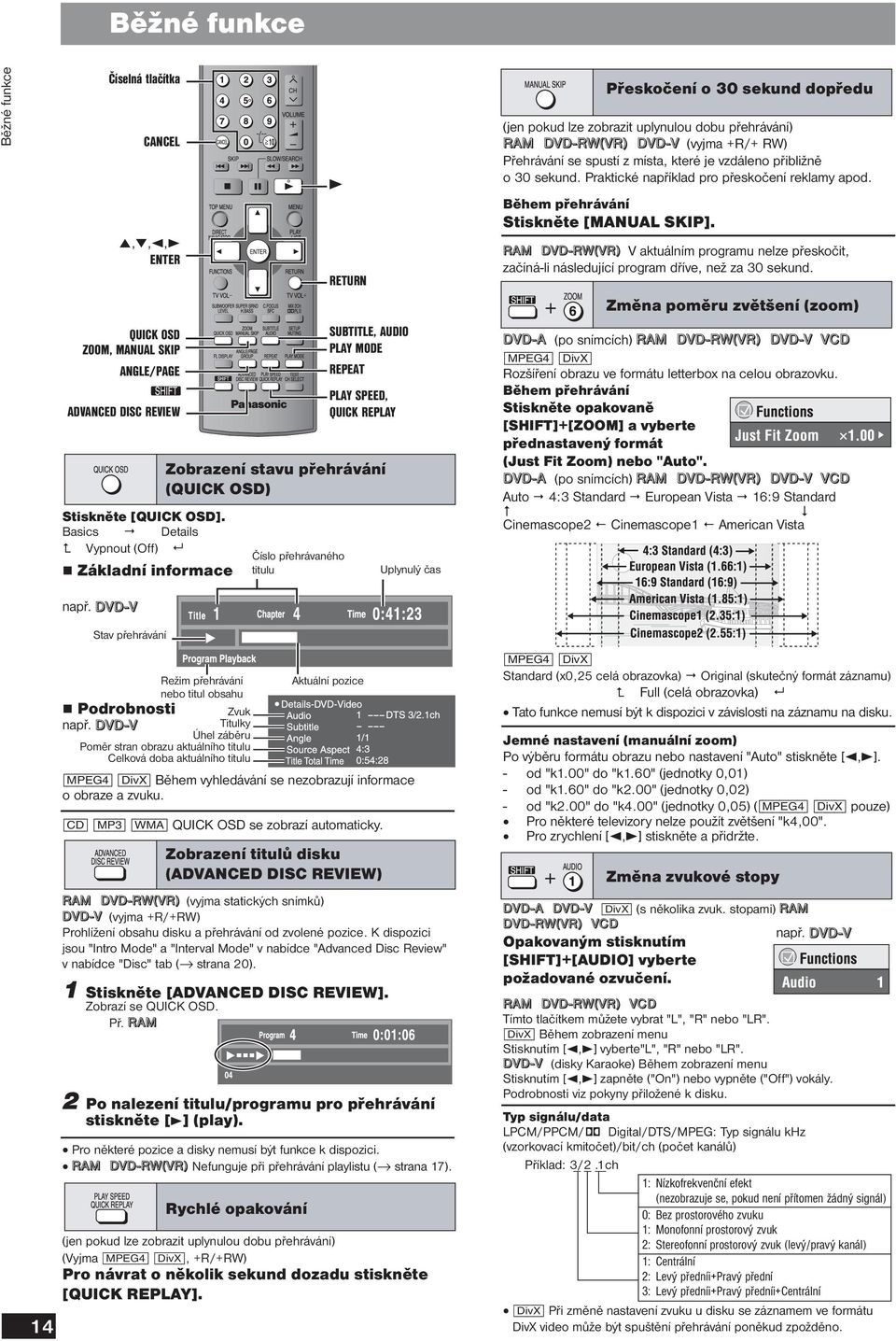

14 Běžné funkce Běžné funkce Číselná tlačítka CANCEL 5,,2,3 ENTER QUICK OSD ZOOM, MANUAL SKIP ANGLE/PAGE ADVANCED DISC REVIEW Stiskněte [QUICK OSD]. Basics Details Vypnout (Off) Základní informace RETURN SUBTITLE, AUDIO PLAY MODE REPEAT PLAY SPEED, QUICK REPLAY Zobrazení stavu přehrávání (QUICK OSD) Číslo přehrávaného titulu Uplynulý čas Přeskočení o 30 sekund dopředu (jen pokud lze zobrazit uplynulou dobu přehrávání) RAM DVD-RW(VR) DVD-V (vyjma +R/+ RW) Přehrávání se spustí z místa, které je vzdáleno přibližně o 30 sekund. Praktické například pro přeskočení reklamy apod. Během přehrávání Stiskněte [MANUAL SKIP]. RAM DVD-RW(VR) V aktuálním programu nelze přeskočit, začíná-li následující program dříve, než za 30 sekund. Změna poměru zvětšení (zoom) DVD-A (po snímcích) RAM DVD-RW(VR) DVD-V VCD [MPEG4] [DivX] Rozšíření obrazu ve formátu letterbox na celou obrazovku. Během přehrávání Stiskněte opakovaně [SHIFT]+[ZOOM] a vyberte přednastavený formát (Just Fit Zoom) nebo "Auto". DVD-A (po snímcích) RAM DVD-RW(VR) DVD-V VCD Auto 4:3 Standard European Vista 16:9 Standard Cinemascope2 Cinemascope1 American Vista 14 např. DVD-V Stav přehrávání Podrobnosti např. DVD-V Režim přehrávání nebo titul obsahu Zvuk Titulky Úhel záběru Poměr stran obrazu aktuálního titulu Celková doba aktuálního titulu [MPEG4] [DivX] Během vyhledávání se nezobrazují informace o obraze a zvuku. [CD] [MP3] [WMA] QUICK OSD se zobrazí automaticky. Zobrazení titulů disku (ADVANCED DISC REVIEW) RAM DVD-RW(VR) (vyjma statických snímků) DVD-V (vyjma +R/+RW) Prohlížení obsahu disku a přehrávání od zvolené pozice. K dispozici jsou "Intro Mode" a "Interval Mode" v nabídce "Advanced Disc Review" v nabídce "Disc" tab ( strana 20). 1 Stiskněte [ADVANCED DISC REVIEW]. Zobrazí se QUICK OSD. Př. RAM 2 Po nalezení titulu/programu pro přehrávání stiskněte [3] (play). Pro některé pozice a disky nemusí být funkce k dispozici. RAM DVD-RW(VR) Nefunguje při přehrávání playlistu ( strana 17). Rychlé opakování Aktuální pozice (jen pokud lze zobrazit uplynulou dobu přehrávání) (Vyjma [MPEG4] [DivX], +R/+RW) Pro návrat o několik sekund dozadu stiskněte [QUICK REPLAY]. [MPEG4] [DivX] Standard (x0,25 celá obrazovka) Original (skutečný formát záznamu) Full (celá obrazovka) Tato funkce nemusí být k dispozici v závislosti na záznamu na disku. Jemné nastavení (manuální zoom) Po výběru formátu obrazu nebo nastavení "Auto" stiskněte [2,3]. - od "k1.00" do "k1.60" (jednotky 0,01) - od "k1.60" do "k2.00" (jednotky 0,02) - od "k2.00" do "k4.00" (jednotky 0,05) ([MPEG4] [DivX] pouze) Pro některé televizory nelze použít zvětšení "k4,00". Pro zrychlení [2,3] stiskněte a přidržte. Změna zvukové stopy DVD-A DVD-V [DivX] (s několika zvuk. stopami) RAM DVD-RW(VR) VCD např. DVD-V Opakovaným stisknutím [SHIFT]+[AUDIO] vyberte požadované ozvučení. RAM DVD-RW(VR) VCD Tímto tlačítkem můžete vybrat "L", "R" nebo "LR". [DivX] Během zobrazení menu Stisknutím [2,3] vyberte"l", "R" nebo "LR". DVD-V (disky Karaoke) Během zobrazení menu Stisknutím [2,3] zapněte ("On") nebo vypněte ("Off") vokály. Podrobnosti viz pokyny přiložené k disku. Typ signálu/data LPCM/PPCM/ Digital/DTS/MPEG: Typ signálu khz (vzorkovací kmitočet)/bit/ch (počet kanálů) Příklad: 3/2.1ch 1: Nízkofrekvenční efekt (nezobrazuje se, pokud není přítomen žádný signál) 0: Bez prostorového zvuku 1: Monofonní prostorový zvuk 2: Stereofonní prostorový zvuk (levý/pravý kanál) 1: Centrální 2: Levý předníi+pravý přední 3: Levý předníi+pravý předníi+centrální [DivX] Při změně nastavení zvuku u disku se záznamem ve formátu DivX video může být spuštění přehrávání poněkud zpožděno.

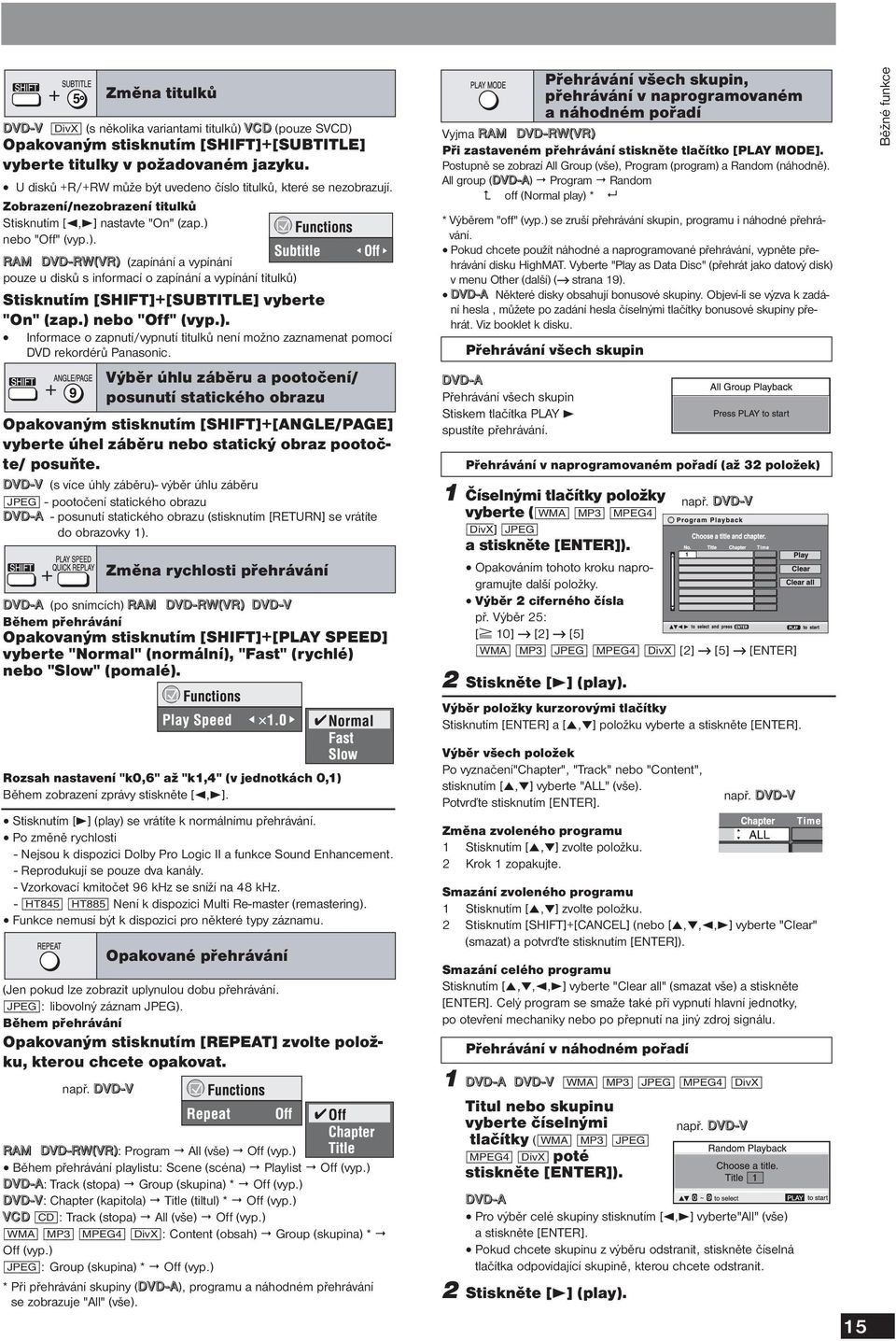

15 Změna titulků DVD-V [DivX] (s několika variantami titulků) VCD (pouze SVCD) Opakovaným stisknutím [SHIFT]+[SUBTITLE] vyberte titulky v požadovaném jazyku. U disků +R/+RW může být uvedeno číslo titulků, které se nezobrazují. Zobrazení/nezobrazení titulků Stisknutím [2,3] nastavte "On" (zap.) nebo "Off" (vyp.). RAM DVD-RW(VR) (zapínání a vypínání pouze u disků s informací o zapínání a vypínání titulků) Stisknutím [SHIFT]+[SUBTITLE] vyberte "On" (zap.) nebo "Off" (vyp.). Informace o zapnutí/vypnutí titulků není možno zaznamenat pomocí DVD rekordérů Panasonic. Výběr úhlu záběru a pootočení/ posunutí statického obrazu Opakovaným stisknutím [SHIFT]+[ANGLE/PAGE] vyberte úhel záběru nebo statický obraz pootočte/ posuňte. DVD-V (s více úhly záběru)- výběr úhlu záběru [JPEG] - pootočení statického obrazu DVD-A - posunutí statického obrazu (stisknutím [RETURN] se vrátíte do obrazovky 1). Změna rychlosti přehrávání DVD-A (po snímcích) RAM DVD-RW(VR) DVD-V Během přehrávání Opakovaným stisknutím [SHIFT]+[PLAY SPEED] vyberte "Normal" (normální), "Fast" (rychlé) nebo "Slow" (pomalé). Přehrávání všech skupin, přehrávání v naprogramovaném a náhodném pořadí Vyjma RAM DVD-RW(VR) Při zastaveném přehrávání stiskněte tlačítko [PLAY MODE]. Postupně se zobrazí All Group (vše), Program (program) a Random (náhodně). All group (DVD-A) Program Random off (Normal play) * * Výběrem "off" (vyp.) se zruší přehrávání skupin, programu i náhodné přehrávání. Pokud chcete použít náhodné a naprogramované přehrávání, vypněte přehrávání disku HighMAT. Vyberte "Play as Data Disc" (přehrát jako datový disk) v menu Other (další) ( strana 19). DVD-A Některé disky obsahují bonusové skupiny. Objeví-li se výzva k zadání hesla, můžete po zadání hesla číselnými tlačítky bonusové skupiny přehrát. Viz booklet k disku. Přehrávání všech skupin DVD-A Přehrávání všech skupin Stiskem tlačítka PLAY 3 spustíte přehrávání. Přehrávání v naprogramovaném pořadí (až 32 položek) 1 Číselnými tlačítky položky např. DVD-V vyberte ([WMA] [MP3] [MPEG4] [DivX] [JPEG] a stiskněte [ENTER]). Opakováním tohoto kroku naprogramujte další položky. Výběr 2 ciferného čísla př. Výběr 25: [h 10] [2] [5] [WMA] [MP3] [JPEG] [MPEG4] [DivX] [2] [5] [ENTER] 2 Stiskněte [3] (play). Výběr položky kurzorovými tlačítky Stisknutím [ENTER] a [5, ] položku vyberte a stiskněte [ENTER]. Běžné funkce Rozsah nastavení "k0,6" až "k1,4" (v jednotkách 0,1) Během zobrazení zprávy stiskněte [2,3]. Stisknutím [3] (play) se vrátíte k normálnímu přehrávání. Po změně rychlosti - Nejsou k dispozici Dolby Pro Logic II a funkce Sound Enhancement. - Reprodukují se pouze dva kanály. - Vzorkovací kmitočet 96 khz se sníží na 48 khz. - [HT845] [HT885] Není k dispozici Multi Re-master (remastering). Funkce nemusí být k dispozici pro některé typy záznamu. Opakované přehrávání (Jen pokud lze zobrazit uplynulou dobu přehrávání. [JPEG]: libovolný záznam JPEG). Během přehrávání Opakovaným stisknutím [REPEAT] zvolte položku, kterou chcete opakovat. např. DVD-V RAM DVD-RW(VR): Program All (vše) Off (vyp.) Během přehrávání playlistu: Scene (scéna) Playlist Off (vyp.) DVD-A: Track (stopa) Group (skupina) * Off (vyp.) DVD-V: Chapter (kapitola) Title (tiltul) * Off (vyp.) VCD [CD]: Track (stopa) All (vše) Off (vyp.) [WMA] [MP3] [MPEG4] [DivX]: Content (obsah) Group (skupina) * Off (vyp.) [JPEG]: Group (skupina) * Off (vyp.) * Při přehrávání skupiny (DVD-A), programu a náhodném přehrávání se zobrazuje "All" (vše). Výběr všech položek Po vyznačení"chapter", "Track" nebo "Content", stisknutím [5, ] vyberte "ALL" (vše). Potvrďte stisknutím [ENTER]. Změna zvoleného programu 1 Stisknutím [5, ] zvolte položku. 2 Krok 1 zopakujte. např. DVD-V Smazání zvoleného programu 1 Stisknutím [5, ] zvolte položku. 2 Stisknutím [SHIFT]+[CANCEL] (nebo [5,,2,3] vyberte "Clear" (smazat) a potvrďte stisknutím [ENTER]). Smazání celého programu Stisknutím [5,,2,3] vyberte "Clear all" (smazat vše) a stiskněte [ENTER]. Celý program se smaže také při vypnutí hlavní jednotky, po otevření mechaniky nebo po přepnutí na jiný zdroj signálu. Přehrávání v náhodném pořadí 1 DVD-A DVD-V [WMA] [MP3] [JPEG] [MPEG4] [DivX] Titul nebo skupinu vyberte číselnými např. DVD-V tlačítky ([WMA] [MP3] [JPEG] [MPEG4] [DivX] poté stiskněte [ENTER]). DVD-A Pro výběr celé skupiny stisknutím [2,3] vyberte"all" (vše) a stiskněte [ENTER]. Pokud chcete skupinu z výběru odstranit, stiskněte číselná tlačítka odpovídající skupině, kterou chcete odstranit. 2 Stiskněte [3] (play). 15

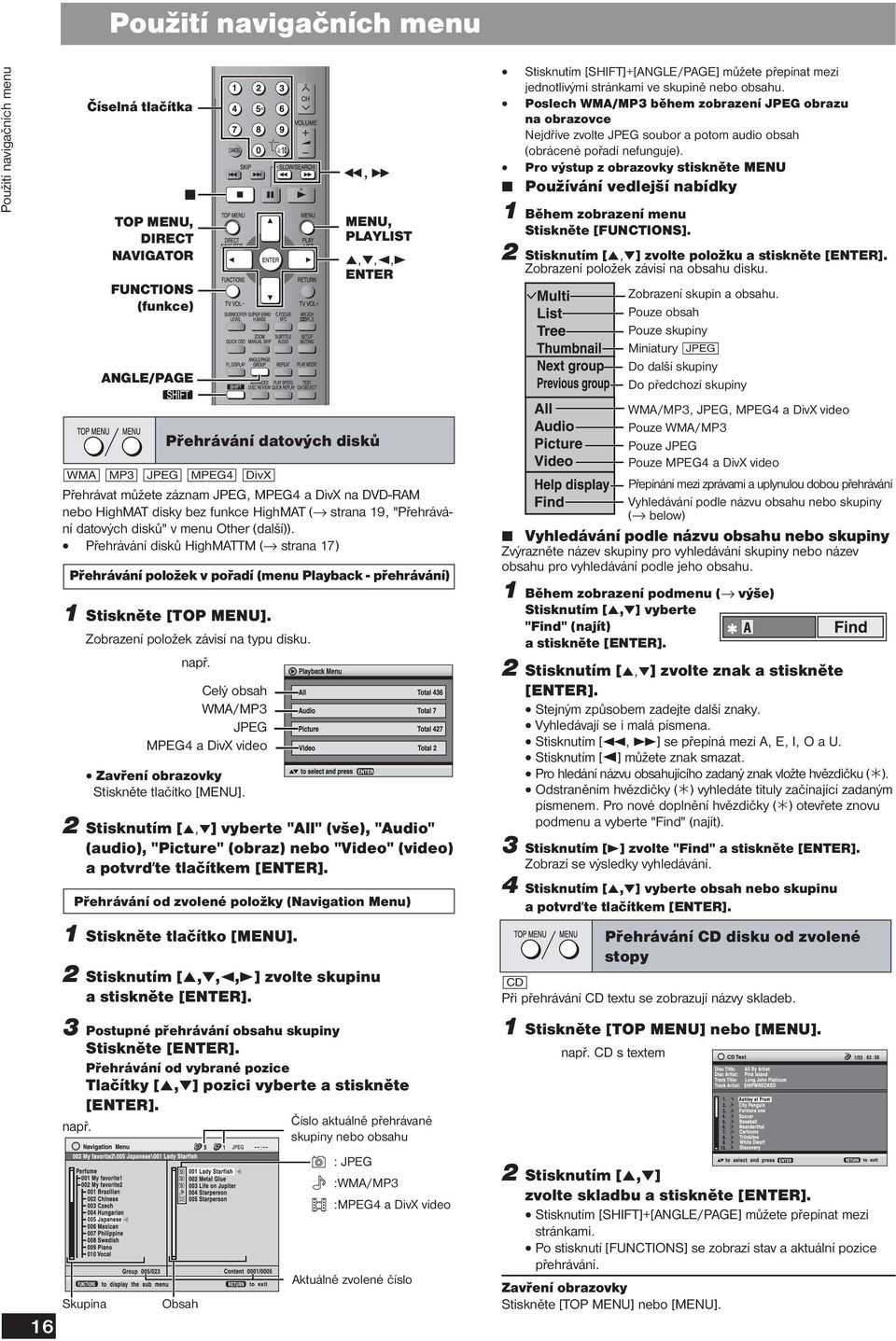

16 Použití navigačních menu 16 Přehrávání datových disků [WMA] [MP3] [JPEG] [MPEG4] [DivX] Přehrávat můžete záznam JPEG, MPEG4 a DivX na DVD-RAM nebo HighMAT disky bez funkce HighMAT ( strana 19, "Přehrávání datových disků" v menu Other (další)). Přehrávání disků HighMATTM ( strana 17) Přehrávání položek v pořadí (menu Playback - přehrávání) 1 Stiskněte [TOP MENU]. Zobrazení položek závisí na typu disku. např. Celý obsah WMA/MP3 JPEG MPEG4 a DivX video Zavření obrazovky Stiskněte tlačítko [MENU]. 2 Stisknutím [5, ] vyberte "All" (vše), "Audio" (audio), "Picture" (obraz) nebo "Video" (video) a potvrďte tlačítkem [ENTER]. Přehrávání od zvolené položky (Navigation Menu) 1 Stiskněte tlačítko [MENU]. 2 Stisknutím [5,,2,3] zvolte skupinu a stiskněte [ENTER]. 3 Postupné přehrávání obsahu skupiny Stiskněte [ENTER]. Přehrávání od vybrané pozice Tlačítky [5, ] pozici vyberte a stiskněte [ENTER]. např. Skupina Použití navigačních menu Číselná tlačítka TOP MENU, DIRECT NAVIGATOR FUNCTIONS (funkce) ANGLE/PAGE Obsah MENU, PLAYLIST 5,,2,3 ENTER Číslo aktuálně přehrávané skupiny nebo obsahu : JPEG :WMA/MP3 :MPEG4 a DivX video Aktuálně zvolené číslo Stisknutím [SHIFT]+[ANGLE/PAGE] můžete přepínat mezi jednotlivými stránkami ve skupině nebo obsahu. Poslech WMA/MP3 během zobrazení JPEG obrazu na obrazovce Nejdříve zvolte JPEG soubor a potom audio obsah (obrácené pořadí nefunguje). Pro výstup z obrazovky stiskněte MENU 7 Používání vedlejší nabídky 1 Během zobrazení menu Stiskněte [FUNCTIONS]. 2 Stisknutím [5, ] zvolte položku a stiskněte [ENTER]. Zobrazení položek závisí na obsahu disku. Zobrazení skupin a obsahu. Pouze obsah Pouze skupiny Miniatury [JPEG] Do další skupiny Do předchozí skupiny WMA/MP3, JPEG, MPEG4 a DivX video Pouze WMA/MP3 Pouze JPEG Pouze MPEG4 a DivX video Přepínání mezi zprávami a uplynulou dobou přehrávání Vyhledávání podle názvu obsahu nebo skupiny ( below) 7 Vyhledávání podle názvu obsahu nebo skupiny Zvýrazněte název skupiny pro vyhledávání skupiny nebo název obsahu pro vyhledávání podle jeho obsahu. 1 Během zobrazení podmenu ( výše) Stisknutím [5, ] vyberte "Find" (najít) a stiskněte [ENTER]. 2 Stisknutím [5, ] zvolte znak a stiskněte [ENTER]. Stejným způsobem zadejte další znaky. Vyhledávají se i malá písmena. Stisknutím [1, ] se přepíná mezi A, E, I, O a U. Stisknutím [2] můžete znak smazat. Pro hledání názvu obsahujícího zadaný znak vložte hvězdičku ( ). Odstraněním hvězdičky ( ) vyhledáte tituly začínající zadaným písmenem. Pro nové doplnění hvězdičky ( ) otevřete znovu podmenu a vyberte "Find" (najít). 3 Stisknutím [3] zvolte "Find" a stiskněte [ENTER]. Zobrazí se výsledky vyhledávání. 4 Stisknutím [5, ] vyberte obsah nebo skupinu a potvrďte tlačítkem [ENTER]. Přehrávání CD disku od zvolené stopy [CD] Při přehrávání CD textu se zobrazují názvy skladeb. 1 Stiskněte [TOP MENU] nebo [MENU]. např. CD s textem 2 Stisknutím [5, ] zvolte skladbu a stiskněte [ENTER]. Stisknutím [SHIFT]+[ANGLE/PAGE] můžete přepínat mezi stránkami. Po stisknutí [FUNCTIONS] se zobrazí stav a aktuální pozice přehrávání. Zavření obrazovky Stiskněte [TOP MENU] nebo [MENU].

17 [WMA] [MP3] [JPEG] Přehrávání disků HighMAT TM 1 Stiskněte [TOP MENU]. 2 Stisknutím [5,,2,3] zvolte položku a stiskněte [ENTER]. Krok v případě potřeby zopakujte. např. Změna pozadí menu Stiskněte [FUNCTIONS]. Pozadí se změní na pozadí zaznamenané na disku. Zavření obrazovky Stiskněte [7]. Výběr ze seznamu např. 1 Během přehrávání Stiskněte tlačítko [MENU]. 2 Stisknutím [2] a potom [5, ] přepínáte mezi seznamy "Playlist" (seznam skladeb), "Group" (skupina) a "Content" (obsah). 3 Stisknutím [3] a [5, ] vyberte položku a stiskněte [ENTER]. Stisknutím [SHIFT]+[ANGLE/PAGE] můžete přepínat po jednotlivých stránkách. Ukončení obrazovky Stiskněte tlačítko [MENU]. Přehrávání disků RAM/DVD-RW (DVD-VR) RAM DVD-RW(VR) Zobrazování titulů je podmíněno jejich přítomností na disku. Programy, playlisty ani tituly disků nelze upravovat. Přehrávání programů 1 Stiskněte [DIRECT NAVIGATOR]. Ukončení obrazovky Stiskněte [DIRECT NAVIGATOR]. 2 Stisknutím [5, ] nebo číselných tlačítek zvolte program. Stisknutím [SHIFT]+[ANGLE/PAGE] můžete přepínat mezi stránkami. Výběr 2 ciferného čísla např. 23: [h 10] [2] [3] Stisknutím [3] můžete zobrazit obsah programu a disku. 3 Stiskněte [ENTER]. Přehrávání playlistu (jenom pokud disk obsahuje playlist) např. 1 Stiskněte [PLAY LIST]. Zavření obrazovky Stiskněte [PLAY LIST]. např. Menu: Zobrazení dalšího menu s playlisty nebo nabídkou Playlist: začne přehrávání 2 Stisknutím [5, ] nebo číselných tlačítek vyberte playlist. Stisknutím [SHIFT]+[ANGLE/PAGE] můžete přepínat po jednotlivých stránkách. Výběr 2ciferného čísla např. 23: [h10] [2] [3] 3 Stiskněte [ENTER]. 7 Přehrávání jednotlivých scén po jedné 1 Během zobrazení menu playlistu Stiskněte [3]. 2 Stisknutím [5, ] vyberte "Scene List" (seznam scén) a potvrďte tlačítkem [ENTER]. Informace playlistu se zobrazí v "Contents" (obsah). 3 Stisknutím [5,,2,3] zvolte scénu a stiskněte [ENTER]. Rady pro vytváření disků s daty Pokud je na disku více než 8 skupin, bude devátá a každá další skupina zobrazena na jednom svislém řádku. Uspořádání nabídky se může zobrazovat jinak na PC a jinak na televizoru. Tento přehrávač není schopen přehrávat soubory, zaznamenané metodou paketového zápisu ("packet write"). DVD-RAM Disky musí splňovat požadavky UDF 2.0. CD-R/RW Disky musí odpovídat normě ISO9660, level 1 nebo level 2 (kromě rozšířených formátů). Systém přehrává také disky typu multi session, příliš velký počet relací (session) ovšem způsobí delší rozběh přehrávání. Počet relací při vytváření obsahu disku by měl být co nejmenší. DVD-R/RW Disky musí splňovat požadavky UDF bridge (UDF 1.02/ISO9660). Systém nepřehrává disky typu multi-session. Přehrává se pouze výchozí relace. Pojmenování složek a souborů (soubory jsou u tohoto přehrávače považovány za obsah a složky jsou považovány za skupiny) Při vytváření záznamu složky a soubory označte čísly. Číselné označení by mělo obsahovat stejý počet číslic a mělo by odpovídat požadovanému pořadí přehrávání (v některých případech se pořadí přehrávání může změnit). Všechny soubory musí mít příponu ( níže). [WMA] (přípona: ".WMA" nebo ".wma") Kompatibilní komprimace: mezi 48 kb/s a 320 kb/s Nelze přehrávat WMA soubory chráněné proti kopírování. např. [MP3] kořenový adresář (root) 001 skupina 001 skladba.mp3 002 skladba.mp3 003 skladba.mp3 002 skupina skladba.mp3 skupina 002 skladba.mp3 003 skladba.mp3 004 skladba.mp3 001 skladba.mp3 002 skladba.mp3 003 skladba.mp3 Přehrávač nepodporuje přehrávání záznamu s různými bitovými rychlostmi (Multiple Bit Rate (MBR)). [MP3] (přípona: ".MP3" nebo ".mp3") Kompatibilní komprimace: mezi 32 kb/s a 320 kb/s Přehrávač nepodporuje ID3 tagy. Kompatibilní vzorkování: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 a 48 khz. [JPEG] (přípona: ".JPG", ".jpg", "JPEG" nebo ".jpeg" Prohlížení JPEG souborů: - Vytvořte je digitálním fotoaparátem splňující standard DCF Standard (pravidlo vytváření pro systém třídění fotoaparátu) verze 1.0. Některé digitální fotoaparáty mají funkce, které nejsou podporované standardem DCF, verze 1.0, např. automatické otočení obrazu, které může způsobit, že obrázek nebude možno prohlížet. - Soubory nijak neupravujte nebo neukládejte pod jiným názvem. Tento přehrávač není schopen zobrazit videosekvence, MOTION JPEG a další podobné formáty, statické obrázky v jiném formátu než JPEG (jako je například TIFF) nebo přehrávat přidružený zvuk. [MPEG4] (přípona: ".ASF" nebo ".asf") Na tomto přehrávači je možno přehrávat data ve formátu MPEG4, odpovídající specifikacím SD VIDEO (norma ASF)/MPEG4 (Simple Profile) video system/g.726 audio system], zaznamenaná na digitálních kamerách Panasonic SD nebo DVD rekordérech. Datum pořízení záznamu se může lišit od skutečného data. [DivX] (přípona: ".DIVX", ".divx", ".AVI" nebo ".avi") Můžete přehrávat disky s daty ve formátu DivX vytvořenými pomocí verze 3.11, 4.x, 5.x DivX (obraz) a MP3, Dolby Digital nebo MPEG (zvuk). Přehrávač nepodporuje funkci celkové kompenzace pohybu GMC (Global Motion Compensation). Přehrávač nemusí správně přehrávat soubory DivX větší než 2 GB nebo soubory bez indexu. Maximální podporované rozlišení je 720 k480 (NTSC)/720 k576 (PAL). Tento přístroj umožňuje výběr z až 8 druhů dabingu a titulků. 17 Použití navigačních menu

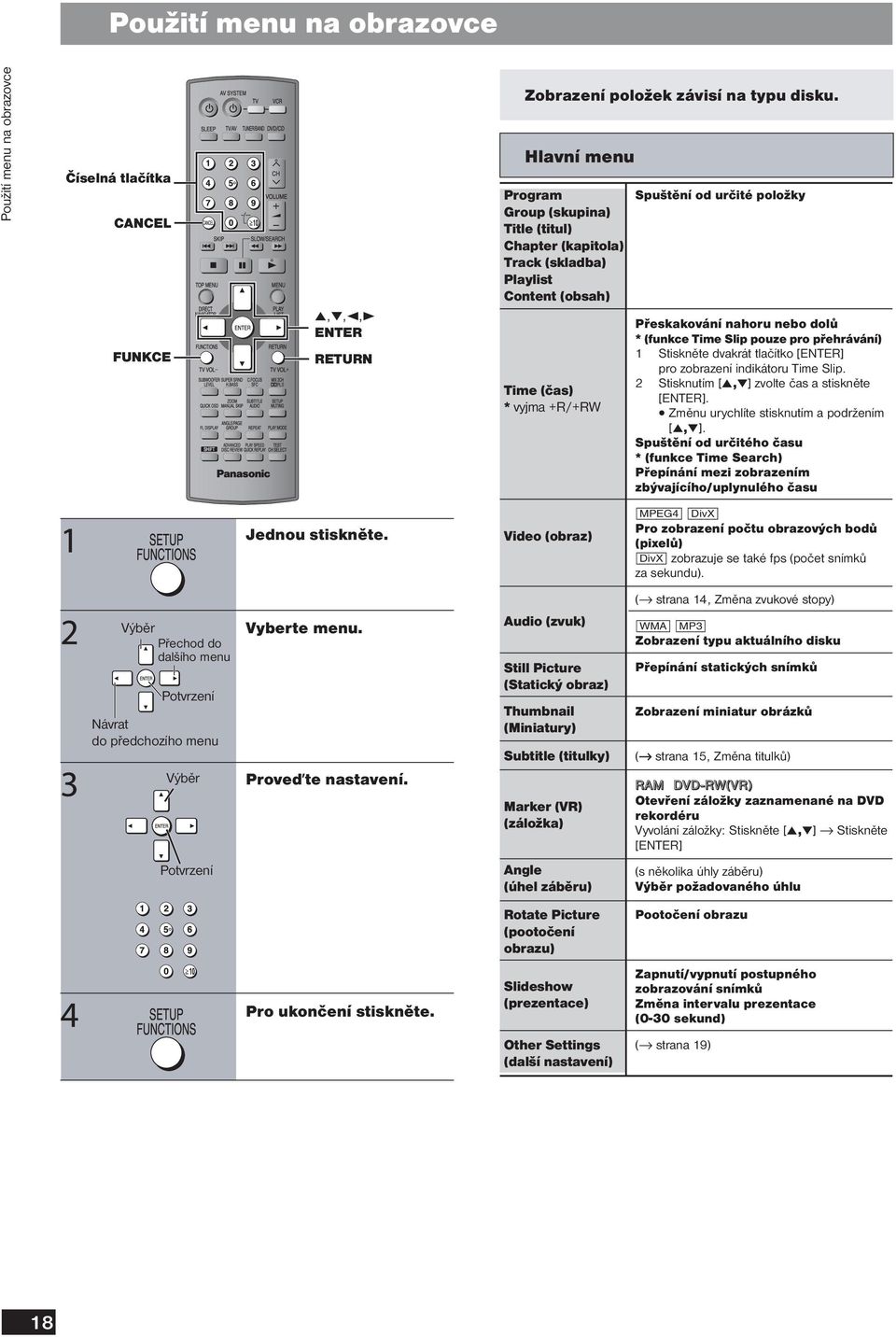

18 Použití menu na obrazovce Použití menu na obrazovce Číselná tlačítka CANCEL FUNKCE 5,,2,3 ENTER RETURN Zobrazení položek závisí na typu disku. Hlavní menu Program Group (skupina) Title (titul) Chapter (kapitola) Track (skladba) Playlist Content (obsah) Time (čas) * vyjma +R/+RW Spuštění od určité položky Přeskakování nahoru nebo dolů * (funkce Time Slip pouze pro přehrávání) 1 Stiskněte dvakrát tlačítko [ENTER] pro zobrazení indikátoru Time Slip. 2 Stisknutím [5, ] zvolte čas a stiskněte [ENTER]. Změnu urychlíte stisknutím a podržením [5, ]. Spuštění od určitého času * (funkce Time Search) Přepínání mezi zobrazením zbývajícího/uplynulého času Jednou stiskněte. Video (obraz) [MPEG4] [DivX] Pro zobrazení počtu obrazových bodů (pixelů) [DivX] zobrazuje se také fps (počet snímků za sekundu). ( strana 14, Změna zvukové stopy) Výběr Přechod do dalšího menu Potvrzení Návrat do předchozího menu Výběr Vyberte menu. Proveďte nastavení. Audio (zvuk) Still Picture (Statický obraz) Thumbnail (Miniatury) Subtitle (titulky) Marker (VR) (záložka) [WMA] [MP3] Zobrazení typu aktuálního disku Přepínání statických snímků Zobrazení miniatur obrázků ( strana 15, Změna titulků) RAM DVD-RW(VR) Otevření záložky zaznamenané na DVD rekordéru Vyvolání záložky: Stiskněte [5, ] Stiskněte [ENTER] Potvrzení Angle (úhel záběru) (s několika úhly záběru) Výběr požadovaného úhlu Rotate Picture (pootočení obrazu) Pootočení obrazu Pro ukončení stiskněte. Slideshow (prezentace) Zapnutí/vypnutí postupného zobrazování snímků Změna intervalu prezentace (0-30 sekund) Other Settings (další nastavení) ( strana 19) 18

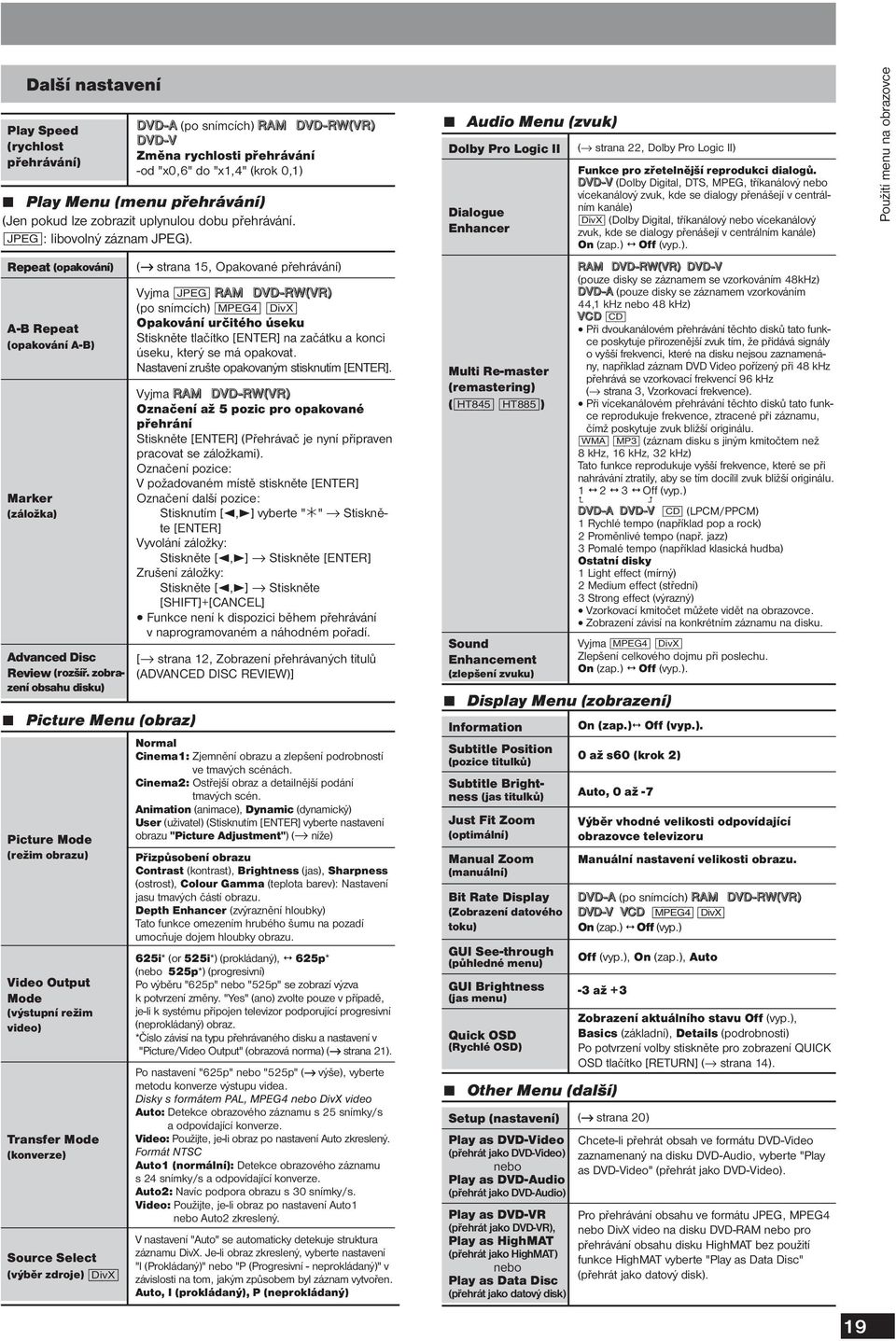

19 Další nastavení Play Speed (rychlost přehrávání) Repeat (opakování) A-B Repeat (opakování A-B) Marker (záložka) Advanced Disc Review (rozšíř. zobrazení obsahu disku) DVD-A (po snímcích) RAM DVD-RW(VR) DVD-V Změna rychlosti přehrávání -od "x0,6" do "x1,4" (krok 0,1) 7 Play Menu (menu přehrávání) (Jen pokud lze zobrazit uplynulou dobu přehrávání. [JPEG]: libovolný záznam JPEG). 7 Picture Menu (obraz) Picture Mode (režim obrazu) Video Output Mode (výstupní režim video) Transfer Mode (konverze) Source Select (výběr zdroje) [DivX] ( strana 15, Opakované přehrávání) Vyjma [JPEG] RAM DVD-RW(VR) (po snímcích) [MPEG4] [DivX] Opakování určitého úseku Stiskněte tlačítko [ENTER] na začátku a konci úseku, který se má opakovat. Nastavení zrušte opakovaným stisknutím [ENTER]. Vyjma RAM DVD-RW(VR) Označení až 5 pozic pro opakované přehrání Stiskněte [ENTER] (Přehrávač je nyní připraven pracovat se záložkami). Označení pozice: V požadovaném místě stiskněte [ENTER] Označení další pozice: Stisknutím [2,3] vyberte " " Stiskněte [ENTER] Vyvolání záložky: Stiskněte [2,3] Stiskněte [ENTER] Zrušení záložky: Stiskněte [2,3] Stiskněte [SHIFT]+[CANCEL] Funkce není k dispozici během přehrávání v naprogramovaném a náhodném pořadí. [ strana 12, Zobrazení přehrávaných titulů (ADVANCED DISC REVIEW)] Normal Cinema1: Zjemnění obrazu a zlepšení podrobností ve tmavých scénách. Cinema2: Ostřejší obraz a detailnější podání tmavých scén. Animation (animace), Dynamic (dynamický) User (uživatel) (Stisknutím [ENTER] vyberte nastavení obrazu "Picture Adjustment") ( níže) Přizpůsobení obrazu Contrast (kontrast), Brightness (jas), Sharpness (ostrost), Colour Gamma (teplota barev): Nastavení jasu tmavých částí obrazu. Depth Enhancer (zvýraznění hloubky) Tato funkce omezením hrubého šumu na pozadí umocňuje dojem hloubky obrazu. 625i* (or 525i*) (prokládaný), 625p* (nebo 525p*) (progresivní) Po výběru "625p" nebo "525p" se zobrazí výzva k potvrzení změny. "Yes" (ano) zvolte pouze v případě, je-li k systému připojen televizor podporující progresivní (neprokládaný) obraz. *Číslo závisí na typu přehrávaného disku a nastavení v "Picture/Video Output" (obrazová norma) ( strana 21). Po nastavení "625p" nebo "525p" ( výše), vyberte metodu konverze výstupu videa. Disky s formátem PAL, MPEG4 nebo DivX video Auto: Detekce obrazového záznamu s 25 snímky/s a odpovídající konverze. Video: Použijte, je-li obraz po nastavení Auto zkreslený. Formát NTSC Auto1 (normální): Detekce obrazového záznamu s 24 snímky/s a odpovídající konverze. Auto2: Navíc podpora obrazu s 30 snímky/s. Video: Použijte, je-li obraz po nastavení Auto1 nebo Auto2 zkreslený. V nastavení "Auto" se automaticky detekuje struktura záznamu DivX. Je-li obraz zkreslený, vyberte nastavení "I (Prokládaný)" nebo "P (Progresivní - neprokládaný)" v závislosti na tom, jakým způsobem byl záznam vytvořen. Auto, I (prokládaný), P (neprokládaný) 7 Audio Menu (zvuk) Dolby Pro Logic II Dialogue Enhancer Multi Re-master (remastering) ([HT845] [HT885]) Sound Enhancement (zlepšení zvuku) 7 Display Menu (zobrazení) Information Subtitle Position (pozice titulků) Subtitle Brightness (jas titulků) Just Fit Zoom (optimální) Manual Zoom (manuální) Bit Rate Display (Zobrazení datového toku) GUI See-through (půhledné menu) GUI Brightness (jas menu) Quick OSD (Rychlé OSD) 7 Other Menu (další) ( strana 22, Dolby Pro Logic II) Funkce pro zřetelnější reprodukci dialogů. DVD-V (Dolby Digital, DTS, MPEG, tříkanálový nebo vícekanálový zvuk, kde se dialogy přenášejí v centrálním kanále) [DivX] (Dolby Digital, tříkanálový nebo vícekanálový zvuk, kde se dialogy přenášejí v centrálním kanále) On (zap.) Off (vyp.). RAM DVD-RW(VR) DVD-V (pouze disky se záznamem se vzorkováním 48kHz) DVD-A (pouze disky se záznamem vzorkováním 44,1 khz nebo 48 khz) VCD [CD] Při dvoukanálovém přehrávání těchto disků tato funkce poskytuje přirozenější zvuk tím, že přidává signály o vyšší frekvenci, které na disku nejsou zaznamenány, například záznam DVD Video pořízený při 48 khz přehrává se vzorkovací frekvencí 96 khz ( strana 3, Vzorkovací frekvence). Při vícekanálovém přehrávání těchto disků tato funkce reprodukuje frekvence, ztracené při záznamu, čímž poskytuje zvuk bližší originálu. [WMA] [MP3] (záznam disku s jiným kmitočtem než 8 khz, 16 khz, 32 khz) Tato funkce reprodukuje vyšší frekvence, které se při nahrávání ztratily, aby se tím docílil zvuk bližší originálu Off (vyp.) DVD-A DVD-V [CD] (LPCM/PPCM) 1 Rychlé tempo (například pop a rock) 2 Proměnlivé tempo (např. jazz) 3 Pomalé tempo (například klasická hudba) Ostatní disky 1 Light effect (mírný) 2 Medium effect (střední) 3 Strong effect (výrazný) Vzorkovací kmitočet můžete vidět na obrazovce. Zobrazení závisí na konkrétním záznamu na disku. Vyjma [MPEG4] [DivX] Zlepšení celkového dojmu při poslechu. On (zap.) Off (vyp.). On (zap.) Off (vyp.). 0 až s60 (krok 2) Auto, 0 až -7 Výběr vhodné velikosti odpovídající obrazovce televizoru Manuální nastavení velikosti obrazu. DVD-A (po snímcích) RAM DVD-RW(VR) DVD-V VCD [MPEG4] [DivX] On (zap.) Off (vyp.) Off (vyp.), On (zap.), Auto -3 až +3 Setup (nastavení) ( strana 20) Play as DVD-Video (přehrát jako DVD-Video) nebo Play as DVD-Audio (přehrát jako DVD-Audio) Play as DVD-VR (přehrát jako DVD-VR), Play as HighMAT (přehrát jako HighMAT) nebo Play as Data Disc (přehrát jako datový disk) Zobrazení aktuálního stavu Off (vyp.), Basics (základní), Details (podrobnosti) Po potvrzení volby stiskněte pro zobrazení QUICK OSD tlačítko [RETURN] ( strana 14). Chcete-li přehrát obsah ve formátu DVD-Video zaznamenaný na disku DVD-Audio, vyberte "Play as DVD-Video" (přehrát jako DVD-Video). Pro přehrávání obsahu ve formátu JPEG, MPEG4 nebo DivX video na disku DVD-RAM nebo pro přehrávání obsahu disku HighMAT bez použití funkce HighMAT vyberte "Play as Data Disc" (přehrát jako datový disk). Použití menu na obrazovce 19

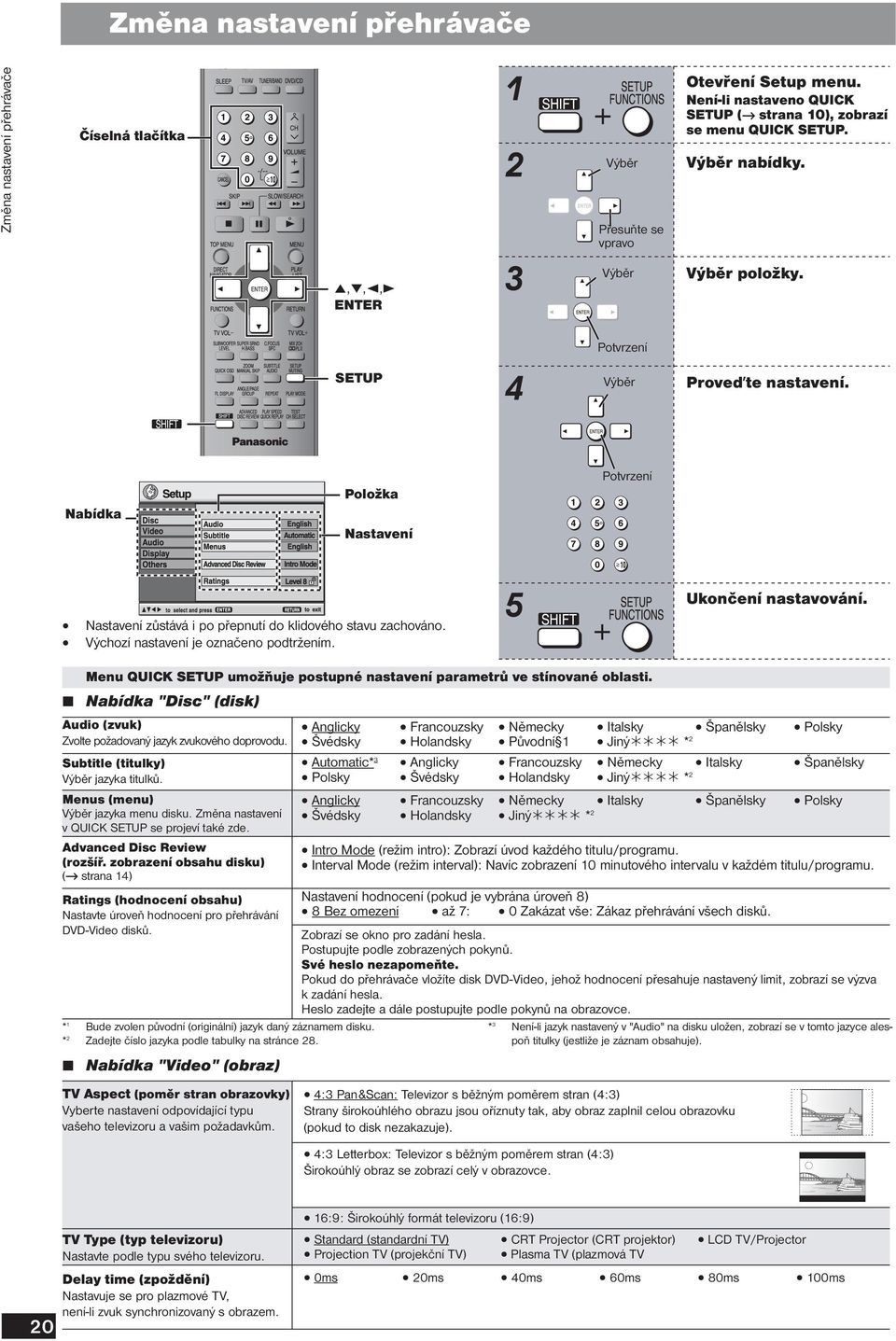

20 Změna nastavení přehrávače Změna nastavení přehrávače Číselná tlačítka Výběr Přesuňte se vpravo Otevření Setup menu. Není-li nastaveno QUICK SETUP ( strana 10), zobrazí se menu QUICK SETUP. Výběr nabídky. 5,,2,3 ENTER Výběr Výběr položky. Potvrzení SETUP Výběr Proveďte nastavení. Nabídka Položka Nastavení Potvrzení Nastavení zůstává i po přepnutí do klidového stavu zachováno. Výchozí nastavení je označeno podtržením. Ukončení nastavování. Menu QUICK SETUP umožňuje postupné nastavení parametrů ve stínované oblasti. 7 Nabídka "Disc" (disk) Audio (zvuk) Zvolte požadovaný jazyk zvukového doprovodu. Subtitle (titulky) Výběr jazyka titulků. Menus (menu) Výběr jazyka menu disku. Změna nastavení v QUICK SETUP se projeví také zde. Advanced Disc Review (rozšíř. zobrazení obsahu disku) ( strana 14) Ratings (hodnocení obsahu) Nastavte úroveň hodnocení pro přehrávání DVD-Video disků. * 1 Bude zvolen původní (originální) jazyk daný záznamem disku. * 2 Zadejte číslo jazyka podle tabulky na stránce Nabídka "Video" (obraz) Anglicky Francouzsky Německy Italsky Španělsky Polsky Švédsky Holandsky Původní 1 Jiný * 2 Automatic* 3 Anglicky Francouzsky Německy Italsky Španělsky Polsky Švédsky Holandsky Jiný * 2 Anglicky Francouzsky Německy Italsky Španělsky Polsky Švédsky Holandsky Jiný * 2 Intro Mode (režim intro): Zobrazí úvod každého titulu/programu. Interval Mode (režim interval): Navíc zobrazení 10 minutového intervalu v každém titulu/programu. Nastavení hodnocení (pokud je vybrána úroveň 8) 8 Bez omezení až 7: 0 Zakázat vše: Zákaz přehrávání všech disků. Zobrazí se okno pro zadání hesla. Postupujte podle zobrazených pokynů. Své heslo nezapomeňte. Pokud do přehrávače vložíte disk DVD-Video, jehož hodnocení přesahuje nastavený limit, zobrazí se výzva k zadání hesla. Heslo zadejte a dále postupujte podle pokynů na obrazovce. * 3 Není-li jazyk nastavený v "Audio" na disku uložen, zobrazí se v tomto jazyce alespoň titulky (jestliže je záznam obsahuje). TV Aspect (poměr stran obrazovky) Vyberte nastavení odpovídající typu vašeho televizoru a vašim požadavkům. 4:3 Pan&Scan: Televizor s běžným poměrem stran (4:3) Strany širokoúhlého obrazu jsou oříznuty tak, aby obraz zaplnil celou obrazovku (pokud to disk nezakazuje). 4:3 Letterbox: Televizor s běžným poměrem stran (4:3) Širokoúhlý obraz se zobrazí celý v obrazovce. 20 TV Type (typ televizoru) Nastavte podle typu svého televizoru. Delay time (zpoždění) Nastavuje se pro plazmové TV, není-li zvuk synchronizovaný s obrazem. 16:9: Širokoúhlý formát televizoru (16:9) Standard (standardní TV) CRT Projector (CRT projektor) LCD TV/Projector Projection TV (projekční TV) Plasma TV (plazmová TV 0ms 20ms 40ms 60ms 80ms 100ms
