Ovládací prvek. Verze 06/02. Vyobrazení. Bezpečnostní pokyny

Transkript

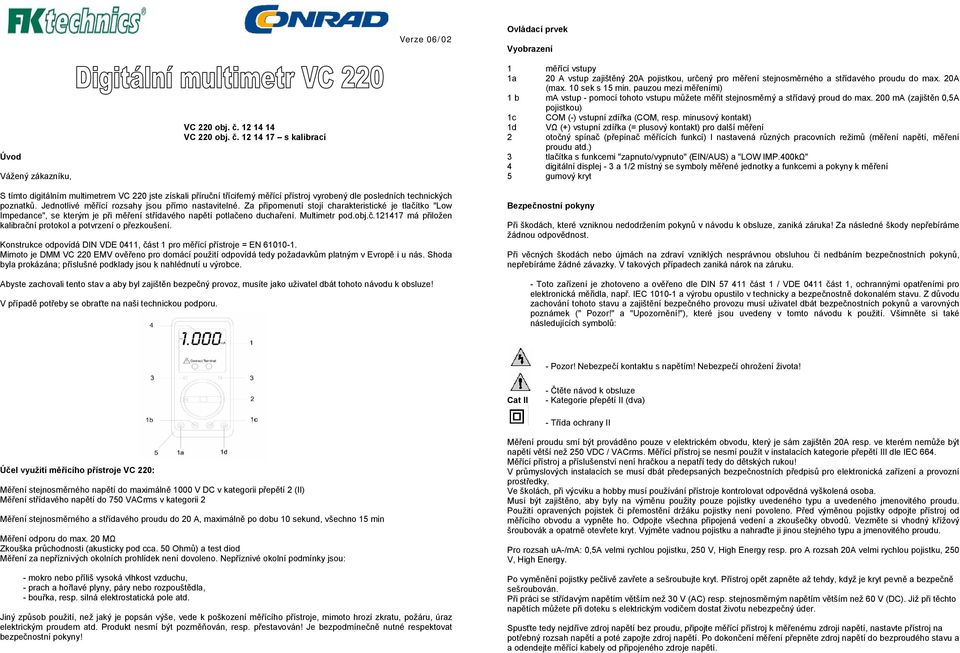

1 Verze 06/02 Ovládací prvek Vyobrazení Úvod Vážený zákazníku, VC 220 obj. č VC 220 obj. č s kalibrací 1 měřící vstupy 1a 20 A vstup zajištěný 20A pojistkou, určený pro měření stejnosměrného a střídavého proudu do max. 20A (max. 10 sek s 15 min. pauzou mezi měřeními) 1 b ma vstup - pomocí tohoto vstupu můžete měřit stejnosměrný a střídavý proud do max. 200 ma (zajištěn 0,5A pojistkou) 1c COM (-) vstupní zdířka (COM, resp. minusový kontakt) 1d VΩ (+) vstupní zdířka (= plusový kontakt) pro další měření 2 otočný spínač (přepínač měřících funkcí) l nastavená různých pracovních režimů (měření napětí, měření proudu atd.) 3 tlačítka s funkcemi "zapnuto/vypnuto" (EIN/AUS) a "LOW IMP.400kΩ" 4 digitální displej - 3 a 1/2 místný se symboly měřené jednotky a funkcemi a pokyny k měření 5 gumový kryt S tímto digitálním multimetrem VC 220 jste získali příruční tříciferný měřící přístroj vyrobený dle posledních technických poznatků. Jednotlivé měřící rozsahy jsou přímo nastavitelné. Za připomenutí stojí charakteristické je tlačítko "Low Impedance", se kterým je při měření střídavého napětí potlačeno duchaření. Multimetr pod.obj.č má přiložen kalibrační protokol a potvrzení o přezkoušení. Konstrukce odpovídá DIN VDE 0411, část 1 pro měřící přístroje = EN Mimoto je DMM VC 220 EMV ověřeno pro domácí použití odpovídá tedy požadavkům platným v Evropě i u nás. Shoda byla prokázána; příslušné podklady jsou k nahlédnutí u výrobce. Abyste zachovali tento stav a aby byl zajištěn bezpečný provoz, musíte jako uživatel dbát tohoto návodu k obsluze! V případě potřeby se obraťte na naši technickou podporu. Bezpečnostní pokyny Při škodách, které vzniknou nedodržením pokynů v návodu k obsluze, zaniká záruka! Za následné škody nepřebíráme žádnou odpovědnost. Při věcných škodách nebo újmách na zdraví vzniklých nesprávnou obsluhou či nedbáním bezpečnostních pokynů, nepřebíráme žádné závazky. V takových případech zaniká nárok na záruku. - Toto zařízení je zhotoveno a ověřeno dle DIN část 1 / VDE 0411 část 1, ochrannými opatřeními pro elektronická měřidla, např. IEC a výrobu opustilo v technicky a bezpečnostně dokonalém stavu. Z důvodu zachování tohoto stavu a zajištění bezpečného provozu musí uživatel dbát bezpečnostních pokynů a varovných poznámek (" Pozor!" a ""), které jsou uvedeny v tomto návodu k použití. Všimněte si také následujících symbolů: - Pozor! Nebezpečí kontaktu s napětím! Nebezpečí ohrožení života! Cat II - Čtěte návod k obsluze - Kategorie přepětí II (dva) - Třída ochrany II Účel využití měřícího přístroje VC 220: Měření stejnosměrného napětí do maximálně 1000 V DC v kategorii přepětí 2 (II) Měření střídavého napětí do 750 VACrms v kategorii 2 Měření stejnosměrného a střídavého proudu do 20 A, maximálně po dobu 10 sekund, všechno 15 min Měření odporu do max. 20 MΩ Zkouška průchodnosti (akusticky pod cca. 50 Ohmů) a test diod Měření za nepříznivých okolních prohlídek není dovoleno. Nepříznivé okolní podmínky jsou: - mokro nebo příliš vysoká vlhkost vzduchu, - prach a hořlavé plyny, páry nebo rozpouštědla, - bouřka, resp. silná elektrostatická pole atd. Jiný způsob použití, než jaký je popsán výše, vede k poškození měřícího přístroje, mimoto hrozí zkratu, požáru, úraz elektrickým proudem atd. Produkt nesmí být pozměňován, resp. přestavován! Je bezpodmínečně nutné respektovat bezpečnostní pokyny! Měření proudu smí být prováděno pouze v elektrickém obvodu, který je sám zajištěn 20A resp. ve kterém nemůže být napětí větší než 250 VDC / VACrms. Měřící přístroj se nesmí použít v instalacích kategorie přepětí III dle IEC 664. Měřící přístroj a příslušenství není hračkou a nepatří tedy do dětských rukou! V průmyslových instalacích se musí dbát předepsaných bezpečnostních předpisů pro elektronická zařízení a provozní prostředky. Ve školách, při výcviku a hobby musí používání přístroje kontrolovat odpovědná vyškolená osoba. Musí být zajištěno, aby byly na výměnu použity pouze pojistky uvedeného typu a uvedeného jmenovitého proudu. Použití opravených pojistek či přemostění držáku pojistky není povoleno. Před výměnou pojistky odpojte přístroj od měřícího obvodu a vypněte ho. Odpojte všechna připojená vedení a zkoušečky obvodů. Vezměte si vhodný křížový šroubovák a opatrně otevřete kryt. Vyjměte vadnou pojistku a nahraďte ji jinou stejného typu a jmenovitého proudu. Pro rozsah ua-/ma: 0,5A velmi rychlou pojistku, 250 V, High Energy resp. pro A rozsah 20A velmi rychlou pojistku, 250 V, High Energy. Po vyměnění pojistky pečlivě zavřete a sešroubujte kryt. Přístroj opět zapněte až tehdy, když je kryt pevně a bezpečně sešroubován. Při práci se střídavým napětím větším než 30 V (AC) resp. stejnosměrným napětím větším než 60 V (DC). Již při těchto napětích můžete při doteku s elektrickým vodičem dostat životu nebezpečný úder. Spusťte tedy nejdříve zdroj napětí bez proudu, připojte měřící přístroj k měřenému zdroji napětí, nastavte přístroj na potřebný rozsah napětí a poté zapojte zdroj napětí. Po dokončení měření přepněte zdroj napětí do bezproudého stavu a a odendejte měřící kabely od připojeného zdroje napětí.

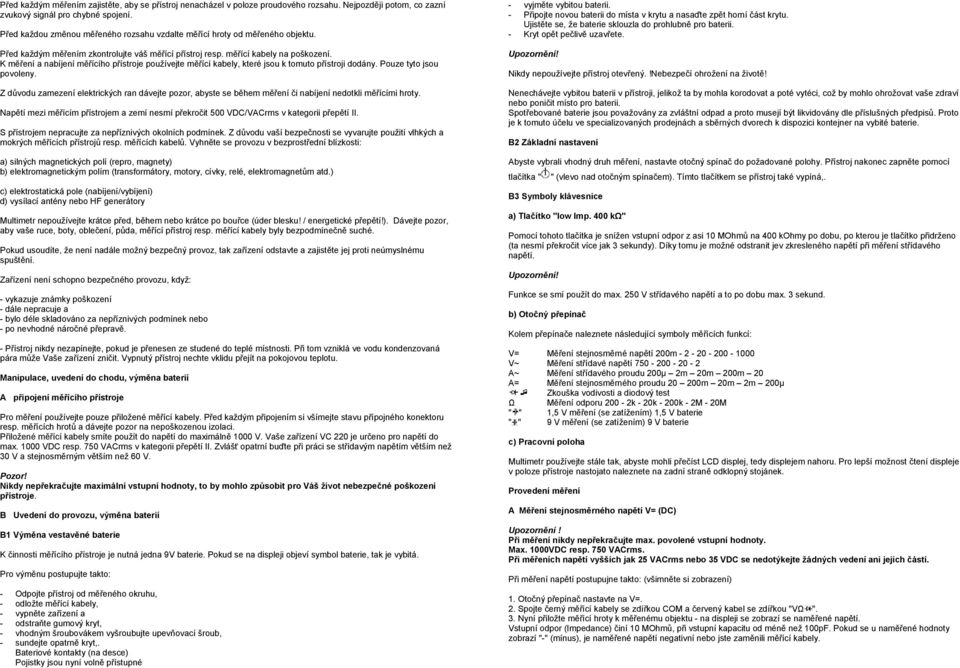

2 Před každým měřením zajistěte, aby se přístroj nenacházel v poloze proudového rozsahu. Nejpozději potom, co zazní zvukový signál pro chybné spojení. Před každou změnou měřeného rozsahu vzdalte měřící hroty od měřeného objektu. Před každým měřením zkontrolujte váš měřící přístroj resp. měřící kabely na poškození. K měření a nabíjení měřícího přístroje používejte měřící kabely, které jsou k tomuto přístroji dodány. Pouze tyto jsou povoleny. Z důvodu zamezení elektrických ran dávejte pozor, abyste se během měření či nabíjení nedotkli měřícími hroty. Napětí mezi měřícím přístrojem a zemí nesmí překročit 500 VDC/VACrms v kategorii přepětí II. S přístrojem nepracujte za nepříznivých okolních podmínek. Z důvodu vaší bezpečnosti se vyvarujte použití vlhkých a mokrých měřících přístrojů resp. měřících kabelů. Vyhněte se provozu v bezprostřední blízkosti: a) silných magnetických polí (repro, magnety) b) elektromagnetickým polím (transformátory, motory, cívky, relé, elektromagnetům atd.) c) elektrostatická pole (nabíjení/vybíjení) d) vysílací antény nebo HF generátory Multimetr nepoužívejte krátce před, během nebo krátce po bouřce (úder blesku! / energetické přepětí!). Dávejte pozor, aby vaše ruce, boty, oblečení, půda, měřící přístroj resp. měřící kabely byly bezpodmínečně suché. Pokud usoudíte, že není nadále možný bezpečný provoz, tak zařízení odstavte a zajistěte jej proti neúmyslnému spuštění. Zařízení není schopno bezpečného provozu, když: - vykazuje známky poškození - dále nepracuje a - bylo déle skladováno za nepříznivých podmínek nebo - po nevhodné náročné přepravě. - Přístroj nikdy nezapínejte, pokud je přenesen ze studené do teplé místnosti. Při tom vzniklá ve vodu kondenzovaná pára může Vaše zařízení zničit. Vypnutý přístroj nechte vklidu přejít na pokojovou teplotu. Manipulace, uvedení do chodu, výměna baterií A připojení měřícího přístroje Pro měření používejte pouze přiložené měřící kabely. Před každým připojením si všímejte stavu přípojného konektoru resp. měřících hrotů a dávejte pozor na nepoškozenou izolaci. Přiložené měřící kabely smíte použít do napětí do maximálně 1000 V. Vaše zařízení VC 220 je určeno pro napětí do max VDC resp. 750 VACrms v kategorii přepětí II. Zvlášť opatrní buďte při práci se střídavým napětím větším než 30 V a stejnosměrným větším než 60 V. Pozor! Nikdy nepřekračujte maximální vstupní hodnoty, to by mohlo způsobit pro Váš život nebezpečné poškození přístroje. B Uvedení do provozu, výměna baterií B1 Výměna vestavěné baterie K činnosti měřícího přístroje je nutná jedna 9V baterie. Pokud se na displeji objeví symbol baterie, tak je vybitá. Pro výměnu postupujte takto: - Odpojte přístroj od měřeného okruhu, - odložte měřící kabely, - vypněte zařízení a - odstraňte gumový kryt, - vhodným šroubovákem vyšroubujte upevňovací šroub, - sundejte opatrně kryt,. Bateriové kontakty (na desce) Pojistky jsou nyní volně přístupné - vyjměte vybitou baterii. - Připojte novou baterii do místa v krytu a nasaďte zpět horní část krytu. Ujistěte se, že baterie sklouzla do prohlubně pro baterii. - Kryt opět pečlivě uzavřete. Nikdy nepoužívejte přístroj otevřený.!nebezpečí ohrožení na životě! Nenechávejte vybitou baterii v přístroji, jelikož ta by mohla korodovat a poté vytéci, což by mohlo ohrožovat vaše zdraví nebo poničit místo pro baterii. Spotřebované baterie jsou považovány za zvláštní odpad a proto musejí být likvidovány dle příslušných předpisů. Proto je k tomuto účelu ve specializovaných prodejnách a sběrných dvorech k dispozici kontejner na vybité baterie. B2 Základní nastavení Abyste vybrali vhodný druh měření, nastavte otočný spínač do požadované polohy. Přístroj nakonec zapněte pomocí tlačítka " " (vlevo nad otočným spínačem). Tímto tlačítkem se přístroj také vypíná,. B3 Symboly klávesnice a) Tlačítko "low Imp. 400 kω" Pomocí tohoto tlačítka je snížen vstupní odpor z asi 10 MOhmů na 400 kohmy po dobu, po kterou je tlačítko přidrženo (ta nesmí překročit více jak 3 sekundy). Díky tomu je možné odstranit jev zkresleného napětí při měření střídavého napětí. Funkce se smí použít do max. 250 V střídavého napětí a to po dobu max. 3 sekund. b) Otočný přepínač Kolem přepínače naleznete následující symboly měřících funkcí: V= Měření stejnosměrné napětí 200m V~ Měření střídavé napětí A~ Měření střídavého proudu 200µ 2m 20m 200m 20 A= Měření stejnosměrného proudu m 20m 2m 200µ Zkouška vodivosti a diodový test Ω Měření odporu 200-2k - 20k - 200k - 2M - 20M " " 1,5 V měření (se zatížením) 1,5 V baterie " " 9 V měření (se zatížením) 9 V baterie c) Pracovní poloha Multimetr používejte stále tak, abyste mohli přečíst LCD displej, tedy displejem nahoru. Pro lepší možnost čtení displeje v poloze přístroje nastojato naleznete na zadní straně odklopný stojánek. Provedení měření A Měření stejnosměrného napětí V= (DC) Upozornění! Při měření nikdy nepřekračujte max. povolené vstupní hodnoty. Max. 1000VDC resp. 750 VACrms. Při měřeních napětí vyšších jak 25 VACrms nebo 35 VDC se nedotýkejte žádných vedení ani jejich částí. Při měření napětí postupujne takto: (všimněte si zobrazení) 1. Otočný přepínač nastavte na V=. 2. Spojte černý měřící kabely se zdířkou COM a červený kabel se zdířkou "VΩ ". 3. Nyní přiložte měřící hroty k měřenému objektu - na displeji se zobrazí se naměřené napětí. Vstupní odpor (Impedance) činí 10 MOhmů, při vstupní kapacitu od méně než 100pF. Pokud se u naměřené hodnoty zobrazí "-" (mínus), je naměřené napětí negativní nebo jste zaměnili měřící kabely.

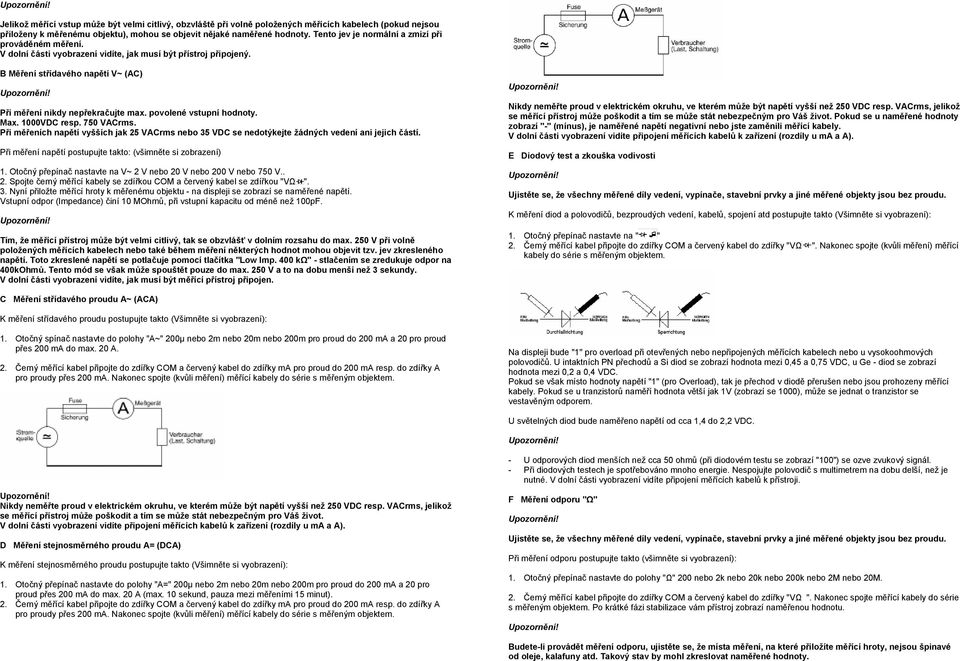

3 Jelikož měřící vstup může být velmi citlivý, obzvláště při volně položených měřících kabelech (pokud nejsou přiloženy k měřenému objektu), mohou se objevit nějaké naměřené hodnoty. Tento jev je normální a zmizí při prováděném měření. V dolní části vyobrazení vidíte, jak musí být přístroj připojený. B Měření střídavého napětí V~ (AC) Při měření nikdy nepřekračujte max. povolené vstupní hodnoty. Max. 1000VDC resp. 750 VACrms. Při měřeních napětí vyšších jak 25 VACrms nebo 35 VDC se nedotýkejte žádných vedení ani jejich částí. Při měření napětí postupujte takto: (všimněte si zobrazení) 1. Otočný přepínač nastavte na V~ 2 V nebo 20 V nebo 200 V nebo 750 V.. 2. Spojte černý měřící kabely se zdířkou COM a červený kabel se zdířkou "VΩ ". 3. Nyní přiložte měřící hroty k měřenému objektu - na displeji se zobrazí se naměřené napětí. Vstupní odpor (Impedance) činí 10 MOhmů, při vstupní kapacitu od méně než 100pF. Tím, že měřící přístroj může být velmi citlivý, tak se obzvlášť v dolním rozsahu do max. 250 V při volně položených měřících kabelech nebo také během měření některých hodnot mohou objevit tzv. jev zkresleného napětí. Toto zkreslené napětí se potlačuje pomocí tlačítka "Low Imp. 400 kω" - stlačením se zredukuje odpor na 400kOhmů. Tento mód se však může spouštět pouze do max. 250 V a to na dobu menší než 3 sekundy. V dolní části vyobrazení vidíte, jak musí být měřící přístroj připojen. Nikdy neměřte proud v elektrickém okruhu, ve kterém může být napětí vyšší než 250 VDC resp. VACrms, jelikož se měřící přístroj může poškodit a tím se může stát nebezpečným pro Váš život. Pokud se u naměřené hodnoty zobrazí "-" (mínus), je naměřené napětí negativní nebo jste zaměnili měřící kabely. V dolní části vyobrazení vidíte připojení měřících kabelů k zařízení (rozdíly u ma a A). E Diodový test a zkouška vodivosti Ujistěte se, že všechny měřené díly vedení, vypínače, stavební prvky a jiné měřené objekty jsou bez proudu. K měření diod a polovodičů, bezproudých vedení, kabelů, spojení atd postupujte takto (Všimněte si vyobrazení): 1. Otočný přepínač nastavte na " " 2. Černý měřící kabel připojte do zdířky COM a červený kabel do zdířky "VΩ ". Nakonec spojte (kvůli měření) měřící kabely do série s měřeným objektem. C Měření střídavého proudu A~ (ACA) K měření střídavého proudu postupujte takto (Všimněte si vyobrazení): 1. Otočný spínač nastavte do polohy "A~" 200µ nebo 2m nebo 20m nebo 200m pro proud do 200 ma a 20 pro proud přes 200 ma do max. 20 A. 2. Černý měřící kabel připojte do zdířky COM a červený kabel do zdířky ma pro proud do 200 ma resp. do zdířky A pro proudy přes 200 ma. Nakonec spojte (kvůli měření) měřící kabely do série s měřeným objektem. Na displeji bude "1" pro overload při otevřených nebo nepřipojených měřících kabelech nebo u vysokoohmových polovodičů. U intaktních PN přechodů a Si diod se zobrazí hodnota mezi 0,45 a 0,75 VDC, u Ge - diod se zobrazí hodnota mezi 0,2 a 0,4 VDC. Pokud se však místo hodnoty napětí "1" (pro Overload), tak je přechod v diodě přerušen nebo jsou prohozeny měřící kabely. Pokud se u tranzistorů naměří hodnota větší jak 1V (zobrazí se 1000), může se jednat o tranzistor se vestavěným odporem. U světelných diod bude naměřeno napětí od cca 1,4 do 2,2 VDC. - U odporových diod menších než cca 50 ohmů (při diodovém testu se zobrazí "100") se ozve zvukový signál. - Při diodových testech je spotřebováno mnoho energie. Nespojujte polovodič s multimetrem na dobu delší, než je nutné. V dolní části vyobrazení vidíte připojení měřících kabelů k přístroji. Nikdy neměřte proud v elektrickém okruhu, ve kterém může být napětí vyšší než 250 VDC resp. VACrms, jelikož se měřící přístroj může poškodit a tím se může stát nebezpečným pro Váš život. V dolní části vyobrazení vidíte připojení měřících kabelů k zařízení (rozdíly u ma a A). D Měření stejnosměrného proudu A= (DCA) K měření stejnosměrného proudu postupujte takto (Všimněte si vyobrazení): 1. Otočný přepínač nastavte do polohy "A=" 200µ nebo 2m nebo 20m nebo 200m pro proud do 200 ma a 20 pro proud přes 200 ma do max. 20 A (max. 10 sekund, pauza mezi měřeními 15 minut). 2. Černý měřící kabel připojte do zdířky COM a červený kabel do zdířky ma pro proud do 200 ma resp. do zdířky A pro proudy přes 200 ma. Nakonec spojte (kvůli měření) měřící kabely do série s měřeným objektem. F Měření odporu "Ω" Ujistěte se, že všechny měřené díly vedení, vypínače, stavební prvky a jiné měřené objekty jsou bez proudu. Při měření odporu postupujte takto (všimněte si vyobrazení): 1. Otočný přepínač nastavte do polohy "Ω" 200 nebo 2k nebo 20k nebo 200k nebo 2M nebo 20M. 2. Černý měřící kabel připojte do zdířky COM a červený kabel do zdířky "VΩ ". Nakonec spojte měřící kabely do série s měřeným objektem. Po krátké fázi stabilizace vám přístroj zobrazí naměřenou hodnotu. Budete-li provádět měření odporu, ujistěte se, že místa měření, na které přiložíte měřící hroty, nejsou špinavé od oleje, kalafuny atd. Takový stav by mohl zkreslovat naměřené hodnoty.

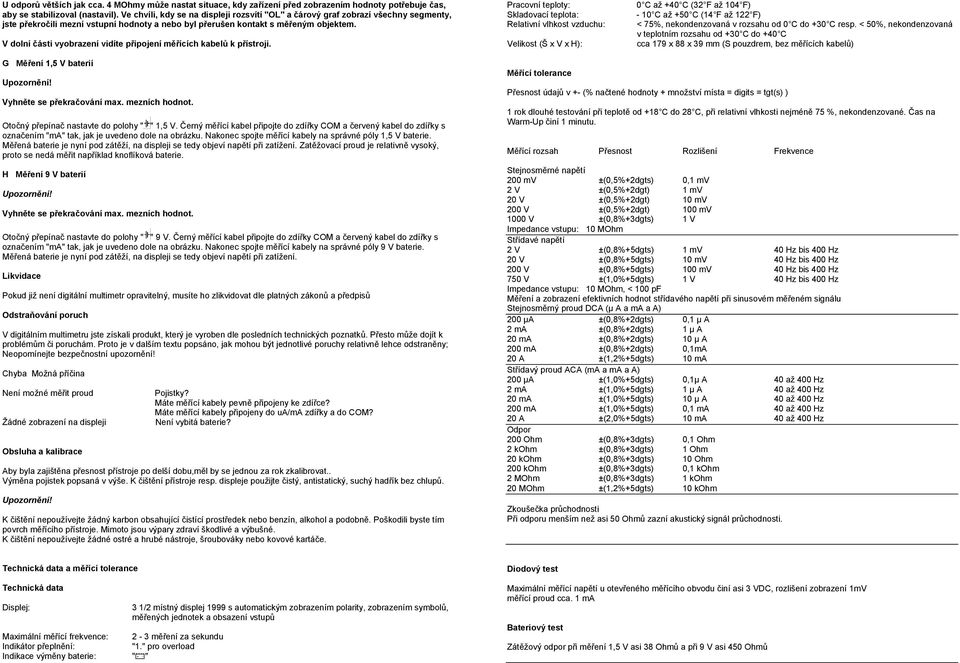

4 U odporů větších jak cca. 4 MOhmy může nastat situace, kdy zařízení před zobrazením hodnoty potřebuje čas, aby se stabilizoval (nastavil). Ve chvíli, kdy se na displeji rozsvítí "OL" a čárový graf zobrazí všechny segmenty, jste překročili mezní vstupní hodnoty a nebo byl přerušen kontakt s měřeným objektem. V dolní části vyobrazení vidíte připojení měřících kabelů k přístroji. Pracovní teploty: Skladovací teplota: Relativní vlhkost vzduchu: Velikost (Š x V x H): 0 C až +40 C (32 F až 104 F) - 10 C až +50 C (14 F až 122 F) < 75%, nekondenzovaná v rozsahu od 0 C do +30 C resp. < 50%, nekondenzovaná v teplotním rozsahu od +30 C do +40 C cca 179 x 88 x 39 mm (S pouzdrem, bez měřících kabelů) G Měření 1,5 V baterií Vyhněte se překračování max. mezních hodnot. Otočný přepínač nastavte do polohy " " 1,5 V. Černý měřící kabel připojte do zdířky COM a červený kabel do zdířky s označením "ma" tak, jak je uvedeno dole na obrázku. Nakonec spojte měřící kabely na správné póly 1,5 V baterie. Měřená baterie je nyní pod zátěží, na displeji se tedy objeví napětí při zatížení. Zatěžovací proud je relativně vysoký, proto se nedá měřit například knoflíková baterie. H Měření 9 V baterií Vyhněte se překračování max. mezních hodnot. Otočný přepínač nastavte do polohy " " 9 V. Černý měřící kabel připojte do zdířky COM a červený kabel do zdířky s označením "ma" tak, jak je uvedeno dole na obrázku. Nakonec spojte měřící kabely na správné póly 9 V baterie. Měřená baterie je nyní pod zátěží, na displeji se tedy objeví napětí při zatížení. Likvidace Pokud již není digitální multimetr opravitelný, musíte ho zlikvidovat dle platných zákonů a předpisů Odstraňování poruch V digitálním multimetru jste získali produkt, který je vyroben dle posledních technických poznatků. Přesto může dojít k problémům či poruchám. Proto je v dalším textu popsáno, jak mohou být jednotlivé poruchy relativně lehce odstraněny; Neopomínejte bezpečnostní upozornění! Chyba Možná příčina Není možné měřit proud Pojistky? Máte měřící kabely pevně připojeny ke zdířce? Máte měřící kabely připojeny do ua/ma zdířky a do COM? Žádné zobrazení na displeji Není vybitá baterie? Obsluha a kalibrace Aby byla zajištěna přesnost přístroje po delší dobu,měl by se jednou za rok zkalibrovat.. Výměna pojistek popsaná v výše. K čištění přístroje resp. displeje použijte čistý, antistatický, suchý hadřík bez chlupů. K čištění nepoužívejte žádný karbon obsahující čistící prostředek nebo benzín, alkohol a podobně. Poškodili byste tím povrch měřícího přístroje. Mimoto jsou výpary zdraví škodlivé a výbušné. K čištění nepoužívejte žádné ostré a hrubé nástroje, šroubováky nebo kovové kartáče. Měřící tolerance Přesnost údajů v +- (% načtené hodnoty + množství místa = digits = tgt(s) ) 1 rok dlouhé testování při teplotě od +18 C do 28 C, při relativní vlhkosti nejméně 75 %, nekondenzované. Čas na Warm-Up činí 1 minutu. Měřící rozsah Přesnost Rozlišení Frekvence Stejnosměrné napětí 200 mv ±(0,5%+2dgts) 0,1 mv 2 V ±(0,5%+2dgt) 1 mv 20 V ±(0,5%+2dgt) 10 mv 200 V ±(0,5%+2dgt) 100 mv 1000 V ±(0,8%+3dgts) 1 V Impedance vstupu: 10 MOhm Střídavé napětí 2 V ±(0,8%+5dgts) 1 mv 40 Hz bis 400 Hz 20 V ±(0,8%+5dgts) 10 mv 40 Hz bis 400 Hz 200 V ±(0,8%+5dgts) 100 mv 40 Hz bis 400 Hz 750 V ±(1,0%+5dgts) 1 V 40 Hz bis 400 Hz Impedance vstupu: 10 MOhm, < 100 pf Měření a zobrazení efektivních hodnot střídavého napětí při sinusovém měřeném signálu Stejnosměrný proud DCA (µ A a ma a A) 200 µa ±(0,8%+2dgts) 0,1 µ A 2 ma ±(0,8%+2dgts) 1 µ A 20 ma ±(0,8%+2dgts) 10 µ A 200 ma ±(0,8%+2dgts) 0,1mA 20 A ±(1,2%+5dgts) 10 ma Střídavý proud ACA (ma a ma a A) 200 µa ±(1,0%+5dgts) 0,1µ A 40 až 400 Hz 2 ma ±(1,0%+5dgts) 1 µ A 40 až 400 Hz 20 ma ±(1,0%+5dgts) 10 µ A 40 až 400 Hz 200 ma ±(1,0%+5dgts) 0,1 ma 40 až 400 Hz 20 A ±(2,0%+5dgts) 10 ma 40 až 400 Hz Odpor 200 Ohm ±(0,8%+3dgts) 0,1 Ohm 2 kohm ±(0,8%+3dgts) 1 Ohm 20 kohm ±(0,8%+3dgts) 10 Ohm 200 kohm ±(0,8%+3dgts) 0,1 kohm 2 MOhm ±(0,8%+3dgts) 1 kohm 20 MOhm ±(1,2%+5dgts) 10 kohm Zkoušečka průchodnosti Při odporu menším než asi 50 Ohmů zazní akustický signál průchodnosti. Technická data a měřící tolerance Technická data Displej: Maximální měřící frekvence: 2-3 měření za sekundu Indikátor přeplnění: "1." pro overload Indikace výměny baterie: " " 3 1/2 místný displej 1999 s automatickým zobrazením polarity, zobrazením symbolů, měřených jednotek a obsazení vstupů Diodový test Maximální měřící napětí u otevřeného měřícího obvodu činí asi 3 VDC, rozlišení zobrazení 1mV měřící proud cca. 1 ma Bateriový test Zátěžový odpor při měření 1,5 V asi 38 Ohmů a při 9 V asi 450 Ohmů

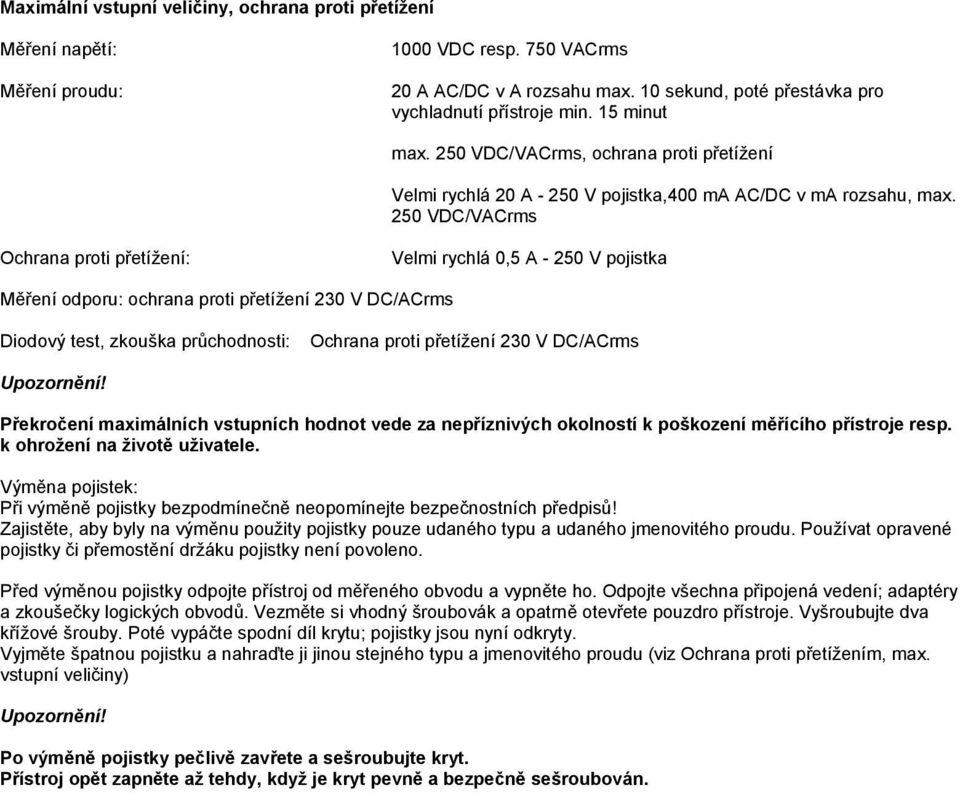

5 Maximální vstupní veličiny, ochrana proti přetížení Měření napětí: Měření proudu: 1000 VDC resp. 750 VACrms 20 A AC/DC v A rozsahu max. 10 sekund, poté přestávka pro vychladnutí přístroje min. 15 minut max. 250 VDC/VACrms, ochrana proti přetížení Velmi rychlá 20 A V pojistka,400 ma AC/DC v ma rozsahu, max. 250 VDC/VACrms Ochrana proti přetížení: Velmi rychlá 0,5 A V pojistka Měření odporu: ochrana proti přetížení 230 V DC/ACrms Diodový test, zkouška průchodnosti: Ochrana proti přetížení 230 V DC/ACrms Překročení maximálních vstupních hodnot vede za nepříznivých okolností k poškození měřícího přístroje resp. k ohrožení na životě uživatele. Výměna pojistek: Při výměně pojistky bezpodmínečně neopomínejte bezpečnostních předpisů! Zajistěte, aby byly na výměnu použity pojistky pouze udaného typu a udaného jmenovitého proudu. Používat opravené pojistky či přemostění držáku pojistky není povoleno. Před výměnou pojistky odpojte přístroj od měřeného obvodu a vypněte ho. Odpojte všechna připojená vedení; adaptéry a zkoušečky logických obvodů. Vezměte si vhodný šroubovák a opatrně otevřete pouzdro přístroje. Vyšroubujte dva křížové šrouby. Poté vypáčte spodní díl krytu; pojistky jsou nyní odkryty. Vyjměte špatnou pojistku a nahraďte ji jinou stejného typu a jmenovitého proudu (viz Ochrana proti přetížením, max. vstupní veličiny) Po výměně pojistky pečlivě zavřete a sešroubujte kryt. Přístroj opět zapněte až tehdy, když je kryt pevně a bezpečně sešroubován.
