1 Paré 1 Investor: Místo stavby: Stavba: Obec Velká Losenice k.ú. Velká Losenice Zakázka číslo: Stupeň: 04/2013 Velká Losenice rekonstrukce a intenzifikace ČOV Datum: DPS 08/2013 Technická zpráva - Elektročást

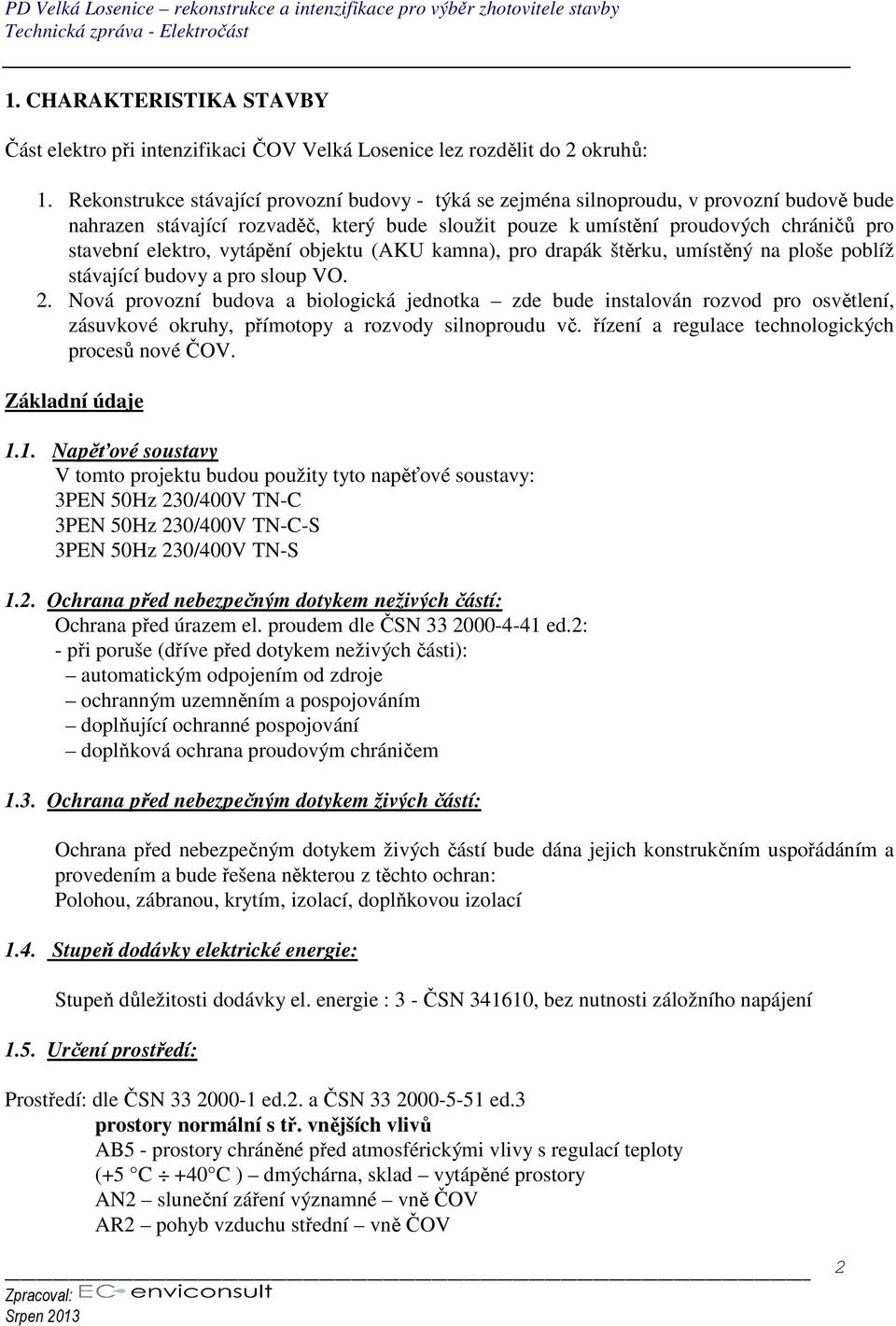

2 PD Velká Losenice rekonstrukce a intenzifikace pro výběr zhotovitele stavby Technická zpráva - Elektročást 1. CHARAKTERISTIKA STAVBY Část elektro při intenzifikaci ČOV Velká Losenice lez rozdělit do 2 okruhů: 1. Rekonstrukce stávající provozní budovy - týká se zejména silnoproudu, v provozní budově bude nahrazen stávající rozvaděč, který bude sloužit pouze k umístění proudových chráničů pro stavební elektro, vytápění objektu (AKU kamna), pro drapák štěrku, umístěný na ploše poblíž stávající budovy a pro sloup VO. 2. Nová provozní budova a biologická jednotka zde bude instalován rozvod pro osvětlení, zásuvkové okruhy, přímotopy a rozvody silnoproudu vč. řízení a regulace technologických procesů nové ČOV. Základní údaje 1.1. Napěťové soustavy V tomto projektu budou použity tyto napěťové soustavy: 3PEN 50Hz 230/400V TN-C 3PEN 50Hz 230/400V TN-C-S 3PEN 50Hz 230/400V TN-S 1.2. Ochrana před nebezpečným dotykem neživých částí: Ochrana před úrazem el. proudem dle ČSN ed.2: - při poruše (dříve před dotykem neživých části): automatickým odpojením od zdroje ochranným uzemněním a pospojováním doplňující ochranné pospojování doplňková ochrana proudovým chráničem 1.3. Ochrana před nebezpečným dotykem živých částí: Ochrana před nebezpečným dotykem živých částí bude dána jejich konstrukčním uspořádáním a provedením a bude řešena některou z těchto ochran: Polohou, zábranou, krytím, izolací, doplňkovou izolací 1.4. Stupeň dodávky elektrické energie: Stupeň důležitosti dodávky el. energie : 3 - ČSN , bez nutnosti záložního napájení 1.5. Určení prostředí: Prostředí: dle ČSN ed.2. a ČSN ed.3 prostory normální s tř. vnějších vlivů AB5 - prostory chráněné před atmosférickými vlivy s regulací teploty (+5 C +40 C ) dmýchárna, sklad vytápěné prostory AN2 sluneční záření významné vně ČOV AR2 pohyb vzduchu střední vně ČOV Zpracoval: Srpen

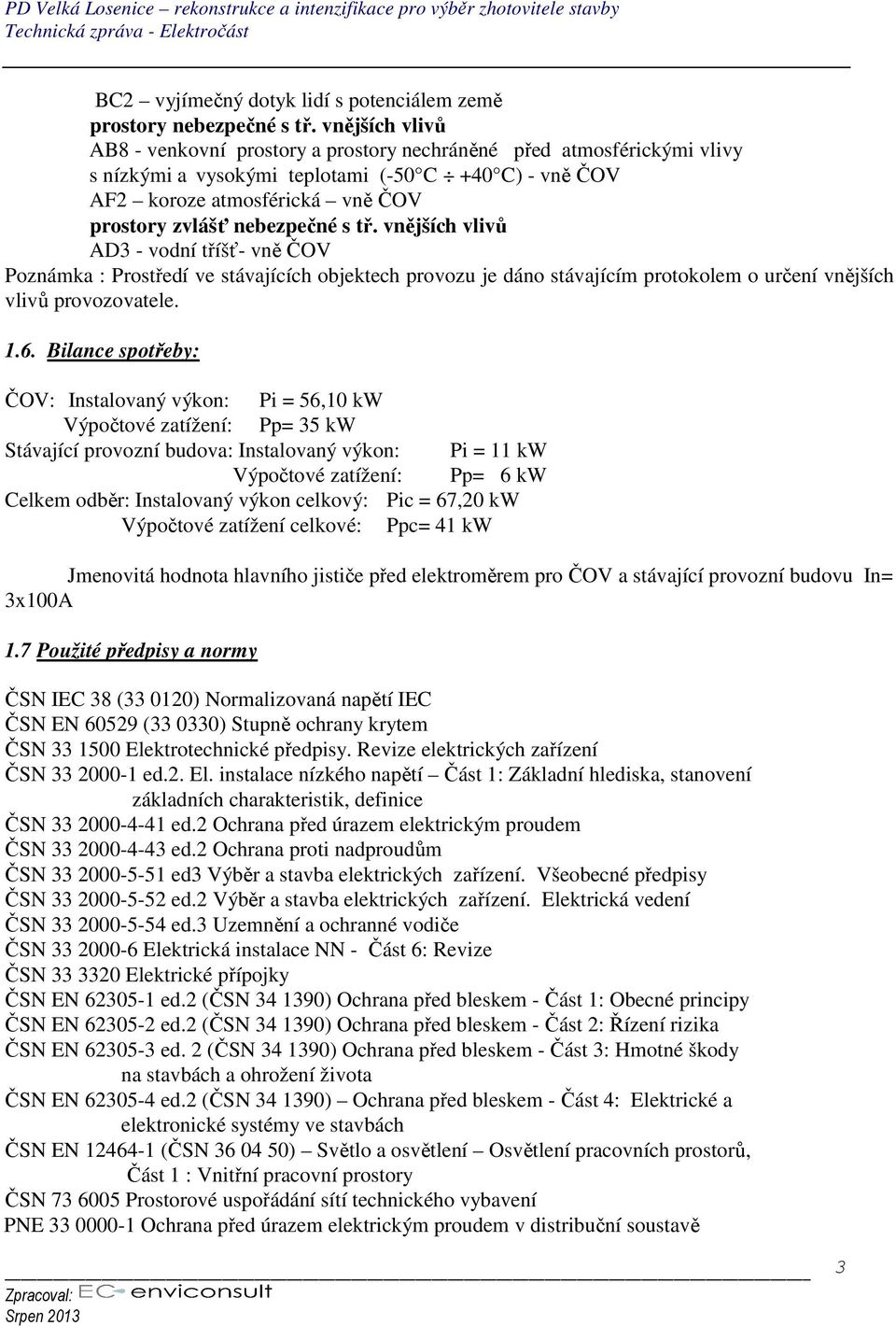

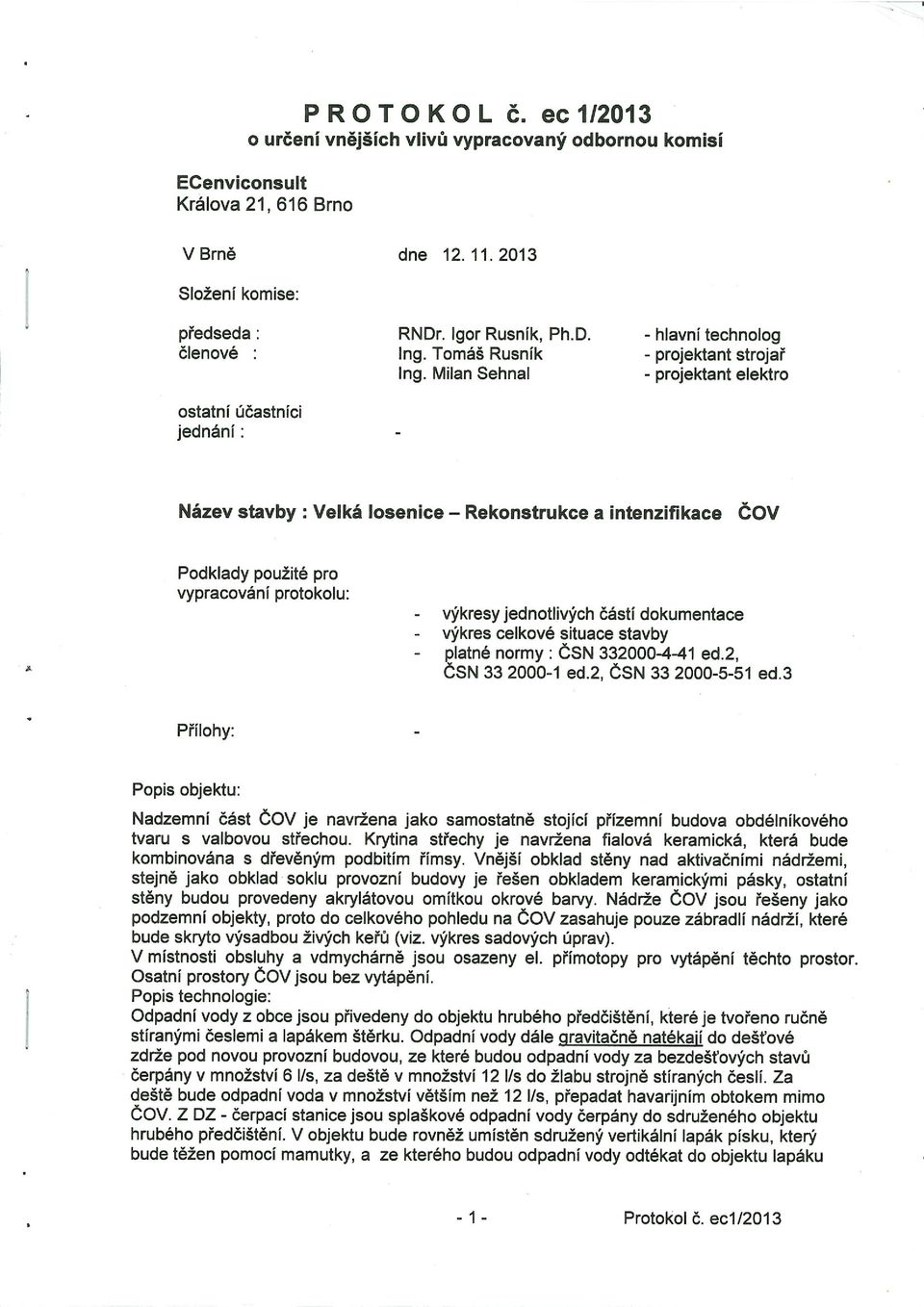

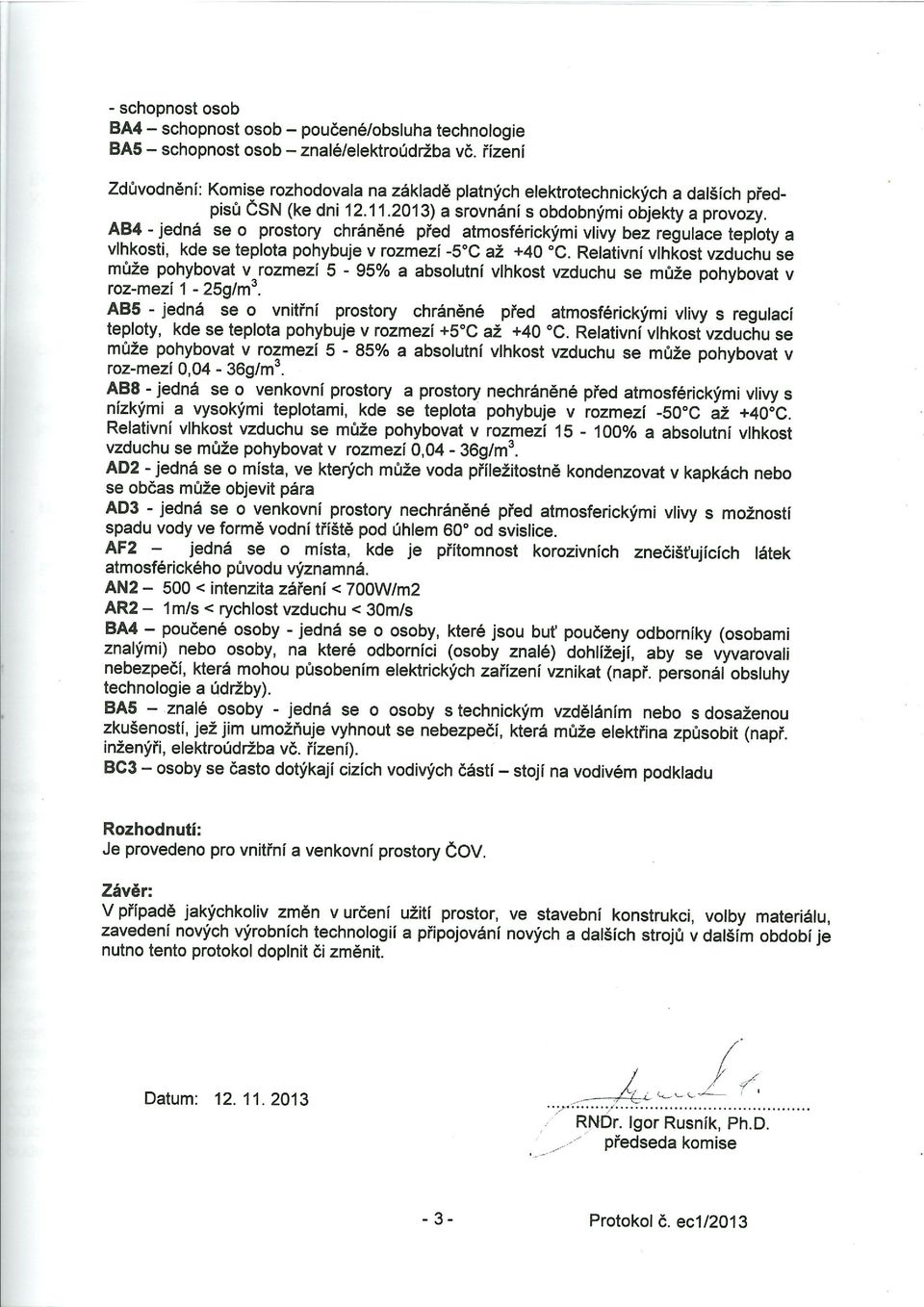

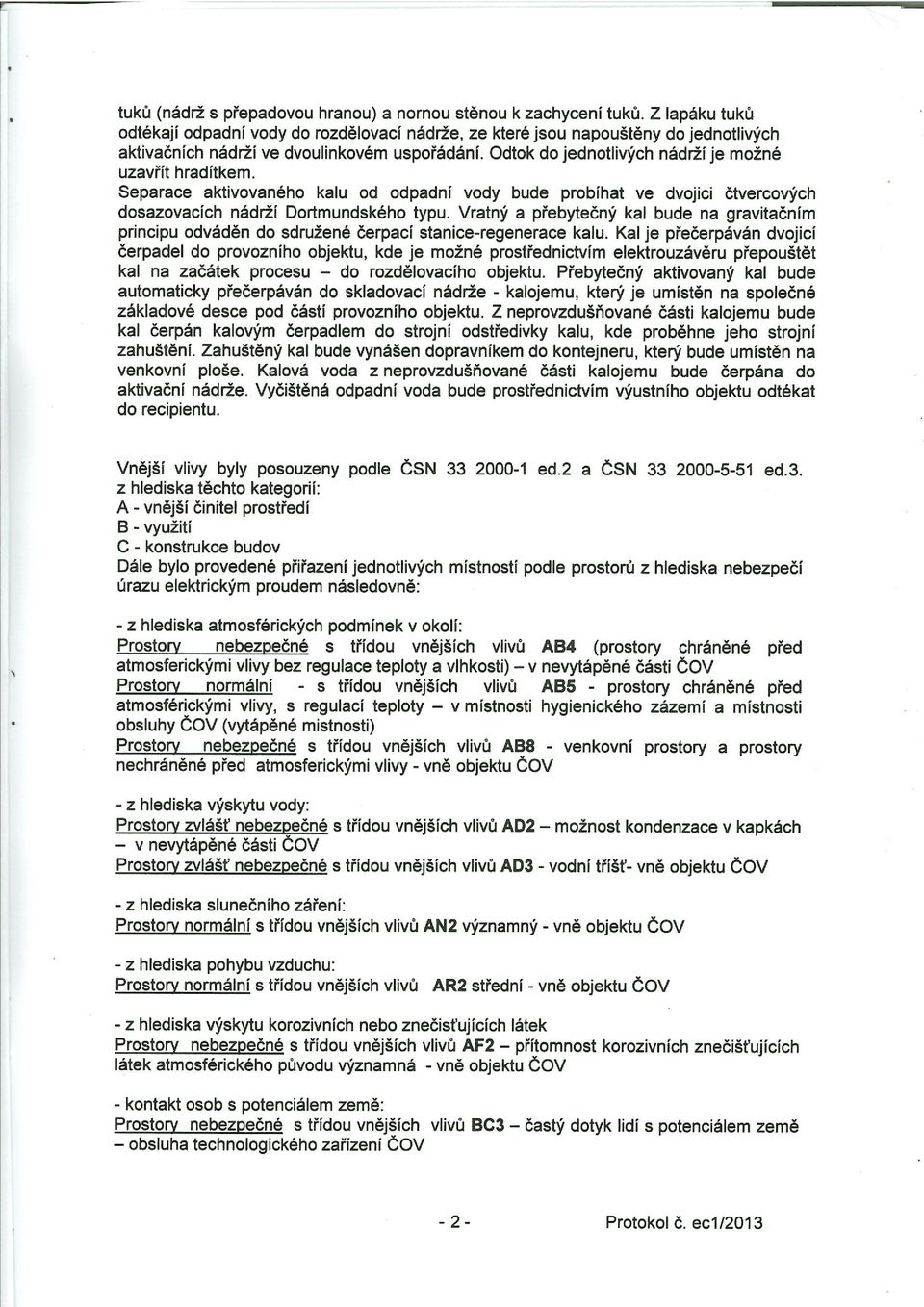

3 PD Velká Losenice rekonstrukce a intenzifikace pro výběr zhotovitele stavby Technická zpráva - Elektročást BC2 vyjímečný dotyk lidí s potenciálem země prostory nebezpečné s tř. vnějších vlivů AB8 - venkovní prostory a prostory nechráněné před atmosférickými vlivy s nízkými a vysokými teplotami (-50 C +40 C) - vně ČOV AF2 koroze atmosférická vně ČOV prostory zvlášť nebezpečné s tř. vnějších vlivů AD3 - vodní tříšť- vně ČOV Poznámka : Prostředí ve stávajících objektech provozu je dáno stávajícím protokolem o určení vnějších vlivů provozovatele Bilance spotřeby: ČOV: Instalovaný výkon: Pi = 56,10 kw Výpočtové zatížení: Pp= 35 kw Stávající provozní budova: Instalovaný výkon: Pi = 11 kw Výpočtové zatížení: Pp= 6 kw Celkem odběr: Instalovaný výkon celkový: Pic = 67,20 kw Výpočtové zatížení celkové: Ppc= 41 kw Jmenovitá hodnota hlavního jističe před elektroměrem pro ČOV a stávající provozní budovu In= 3x100A 1.7 Použité předpisy a normy ČSN IEC 38 ( ) Normalizovaná napětí IEC ČSN EN ( ) Stupně ochrany krytem ČSN Elektrotechnické předpisy. Revize elektrických zařízení ČSN ed.2. El. instalace nízkého napětí Část 1: Základní hlediska, stanovení základních charakteristik, definice ČSN ed.2 Ochrana před úrazem elektrickým proudem ČSN ed.2 Ochrana proti nadproudům ČSN ed3 Výběr a stavba elektrických zařízení. Všeobecné předpisy ČSN ed.2 Výběr a stavba elektrických zařízení. Elektrická vedení ČSN ed.3 Uzemnění a ochranné vodiče ČSN Elektrická instalace NN - Část 6: Revize ČSN Elektrické přípojky ČSN EN ed.2 (ČSN ) Ochrana před bleskem - Část 1: Obecné principy ČSN EN ed.2 (ČSN ) Ochrana před bleskem - Část 2: Řízení rizika ČSN EN ed. 2 (ČSN ) Ochrana před bleskem - Část 3: Hmotné škody na stavbách a ohrožení života ČSN EN ed.2 (ČSN ) Ochrana před bleskem - Část 4: Elektrické a elektronické systémy ve stavbách ČSN EN (ČSN ) Světlo a osvětlení Osvětlení pracovních prostorů, Část 1 : Vnitřní pracovní prostory ČSN Prostorové uspořádání sítí technického vybavení PNE Ochrana před úrazem elektrickým proudem v distribuční soustavě Zpracoval: Srpen

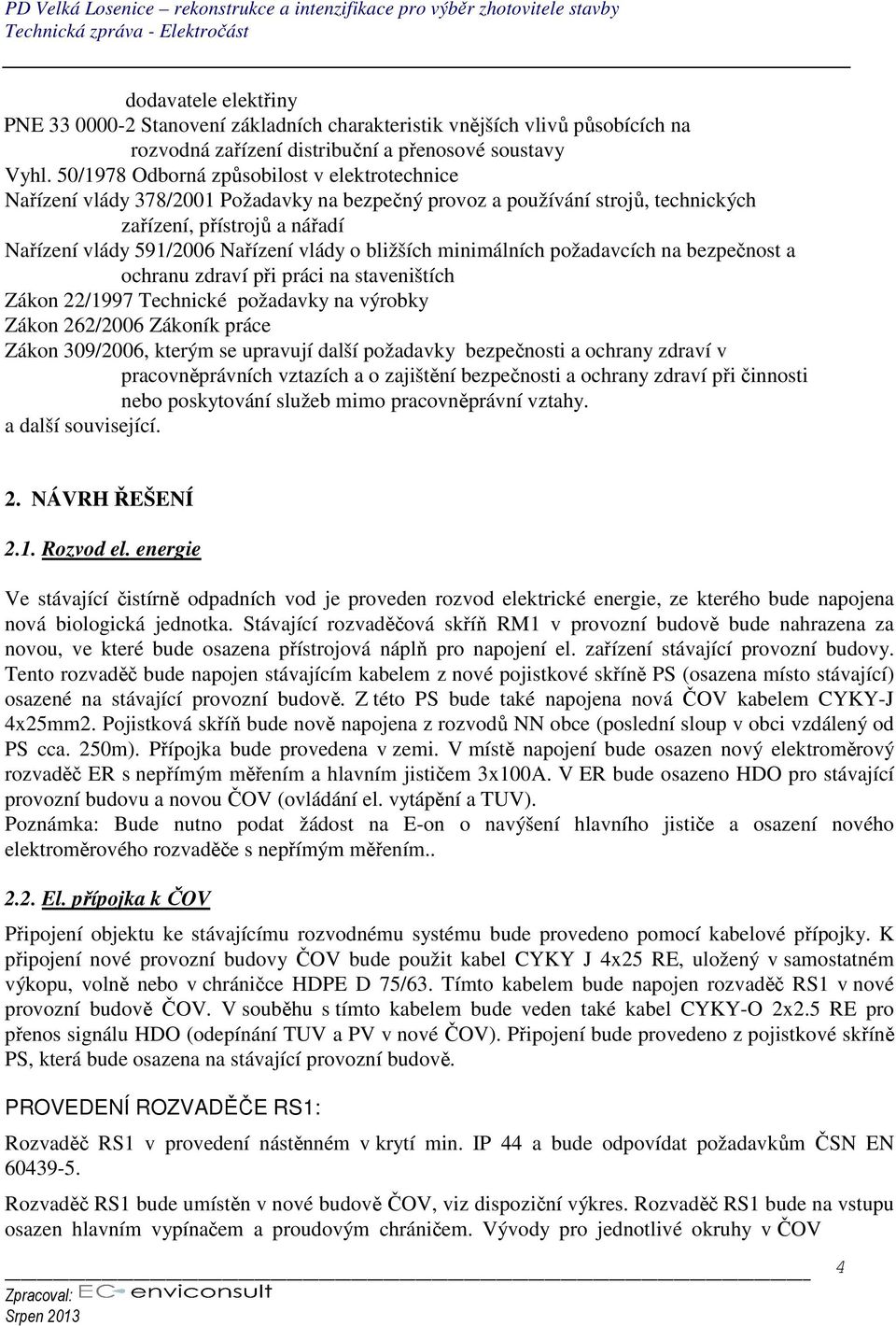

4 PD Velká Losenice rekonstrukce a intenzifikace pro výběr zhotovitele stavby Technická zpráva - Elektročást dodavatele elektřiny PNE Stanovení základních charakteristik vnějších vlivů působících na rozvodná zařízení distribuční a přenosové soustavy Vyhl. 50/1978 Odborná způsobilost v elektrotechnice Nařízení vlády 378/2001 Požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí Nařízení vlády 591/2006 Nařízení vlády o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích Zákon 22/1997 Technické požadavky na výrobky Zákon 262/2006 Zákoník práce Zákon 309/2006, kterým se upravují další požadavky bezpečnosti a ochrany zdraví v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy. a další související. 2. NÁVRH ŘEŠENÍ 2.1. Rozvod el. energie Ve stávající čistírně odpadních vod je proveden rozvod elektrické energie, ze kterého bude napojena nová biologická jednotka. Stávající rozvaděčová skříň RM1 v provozní budově bude nahrazena za novou, ve které bude osazena přístrojová náplň pro napojení el. zařízení stávající provozní budovy. Tento rozvaděč bude napojen stávajícím kabelem z nové pojistkové skříně PS (osazena místo stávající) osazené na stávající provozní budově. Z této PS bude také napojena nová ČOV kabelem CYKY-J 4x25mm2. Pojistková skříň bude nově napojena z rozvodů NN obce (poslední sloup v obci vzdálený od PS cca. 250m). Přípojka bude provedena v zemi. V místě napojení bude osazen nový elektroměrový rozvaděč ER s nepřímým měřením a hlavním jističem 3x100A. V ER bude osazeno HDO pro stávající provozní budovu a novou ČOV (ovládání el. vytápění a TUV). Poznámka: Bude nutno podat žádost na E-on o navýšení hlavního jističe a osazení nového elektroměrového rozvaděče s nepřímým měřením El. přípojka k ČOV Připojení objektu ke stávajícímu rozvodnému systému bude provedeno pomocí kabelové přípojky. K připojení nové provozní budovy ČOV bude použit kabel CYKY J 4x25 RE, uložený v samostatném výkopu, volně nebo v chráničce HDPE D 75/63. Tímto kabelem bude napojen rozvaděč RS1 v nové provozní budově ČOV. V souběhu s tímto kabelem bude veden také kabel CYKY-O 2x2.5 RE pro přenos signálu HDO (odepínání TUV a PV v nové ČOV). Připojení bude provedeno z pojistkové skříně PS, která bude osazena na stávající provozní budově. PROVEDENÍ ROZVADĚČE RS1: Rozvaděč RS1 v provedení nástěnném v krytí min. IP 44 a bude odpovídat požadavkům ČSN EN Rozvaděč RS1 bude umístěn v nové budově ČOV, viz dispoziční výkres. Rozvaděč RS1 bude na vstupu osazen hlavním vypínačem a proudovým chráničem. Vývody pro jednotlivé okruhy v ČOV Zpracoval: Srpen

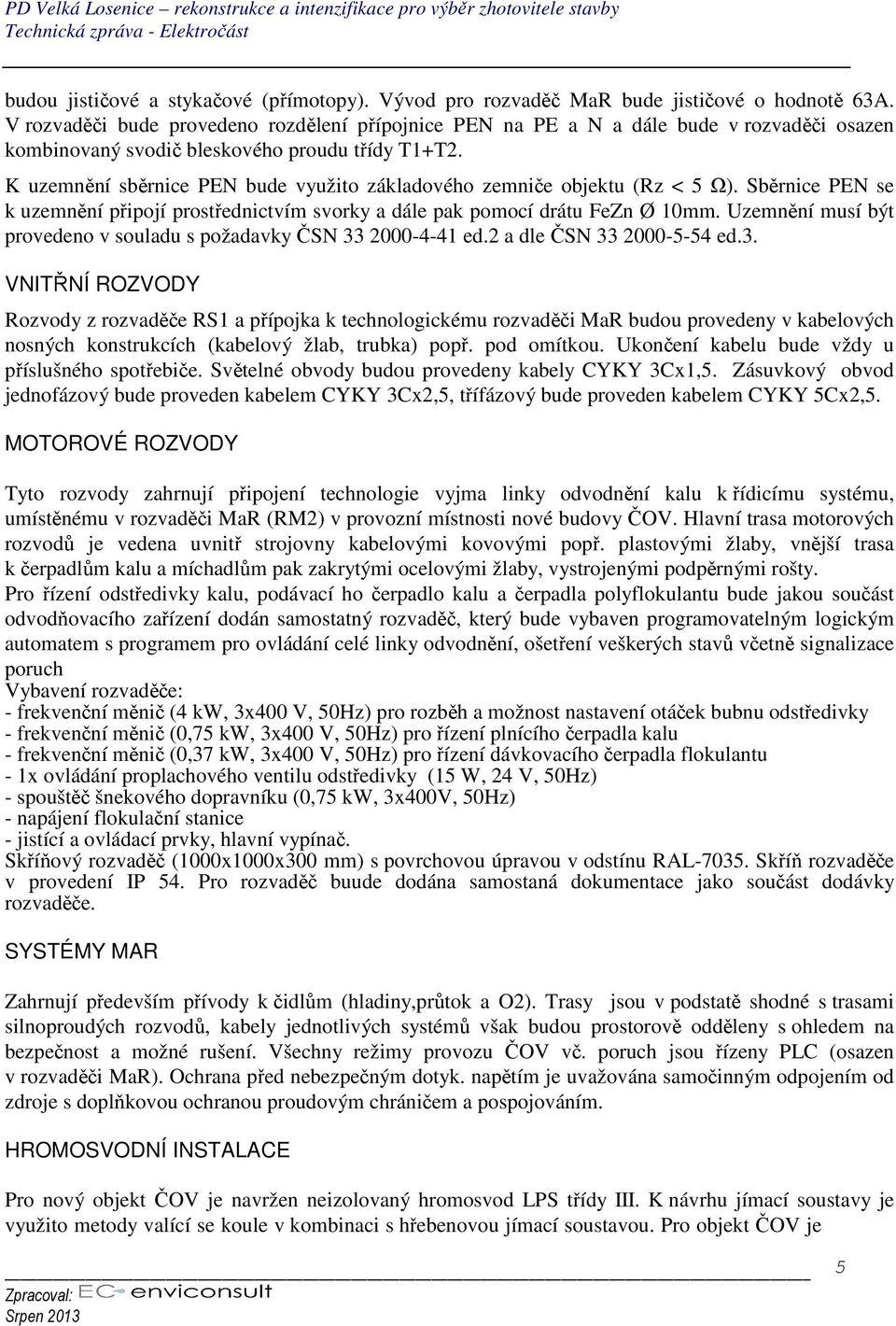

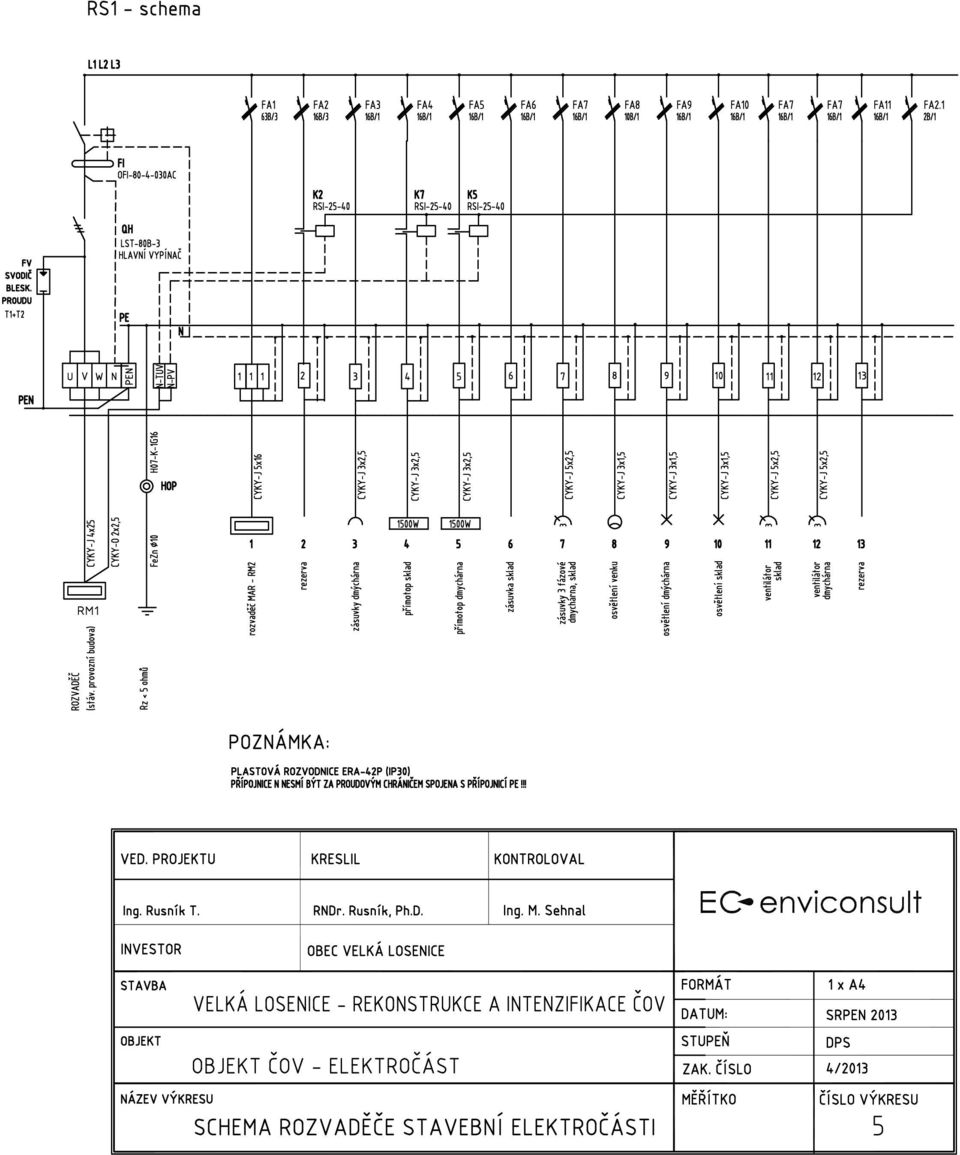

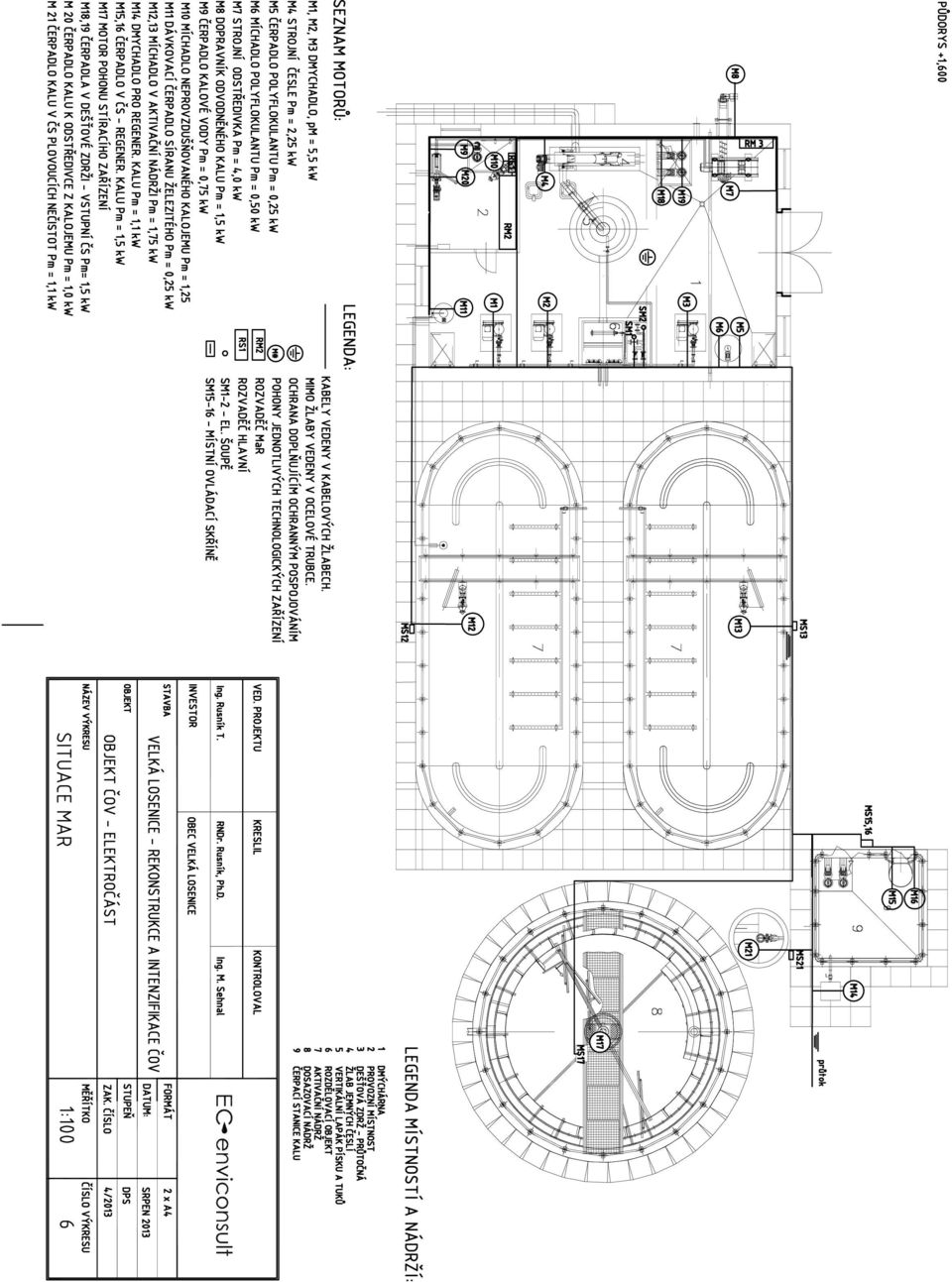

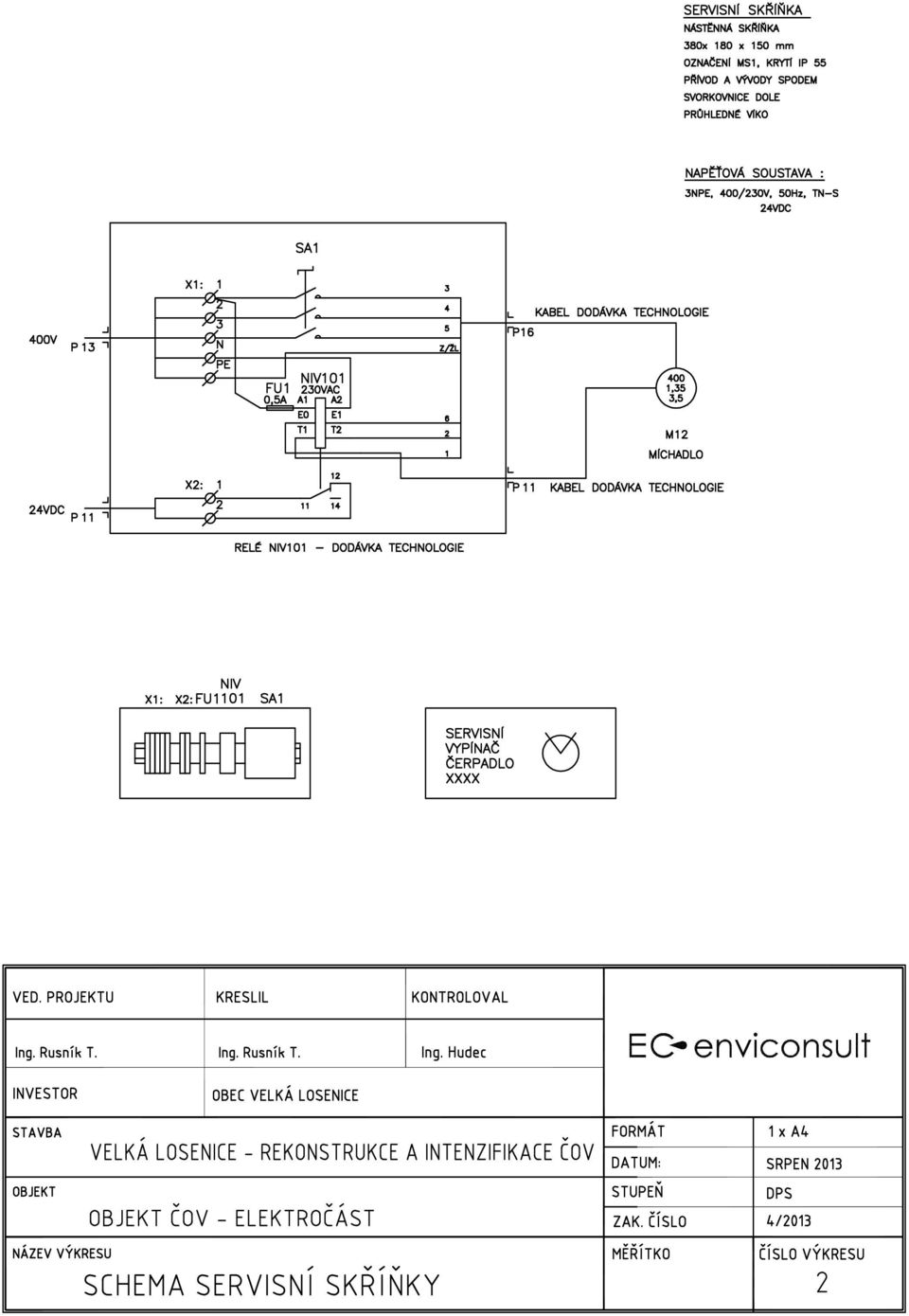

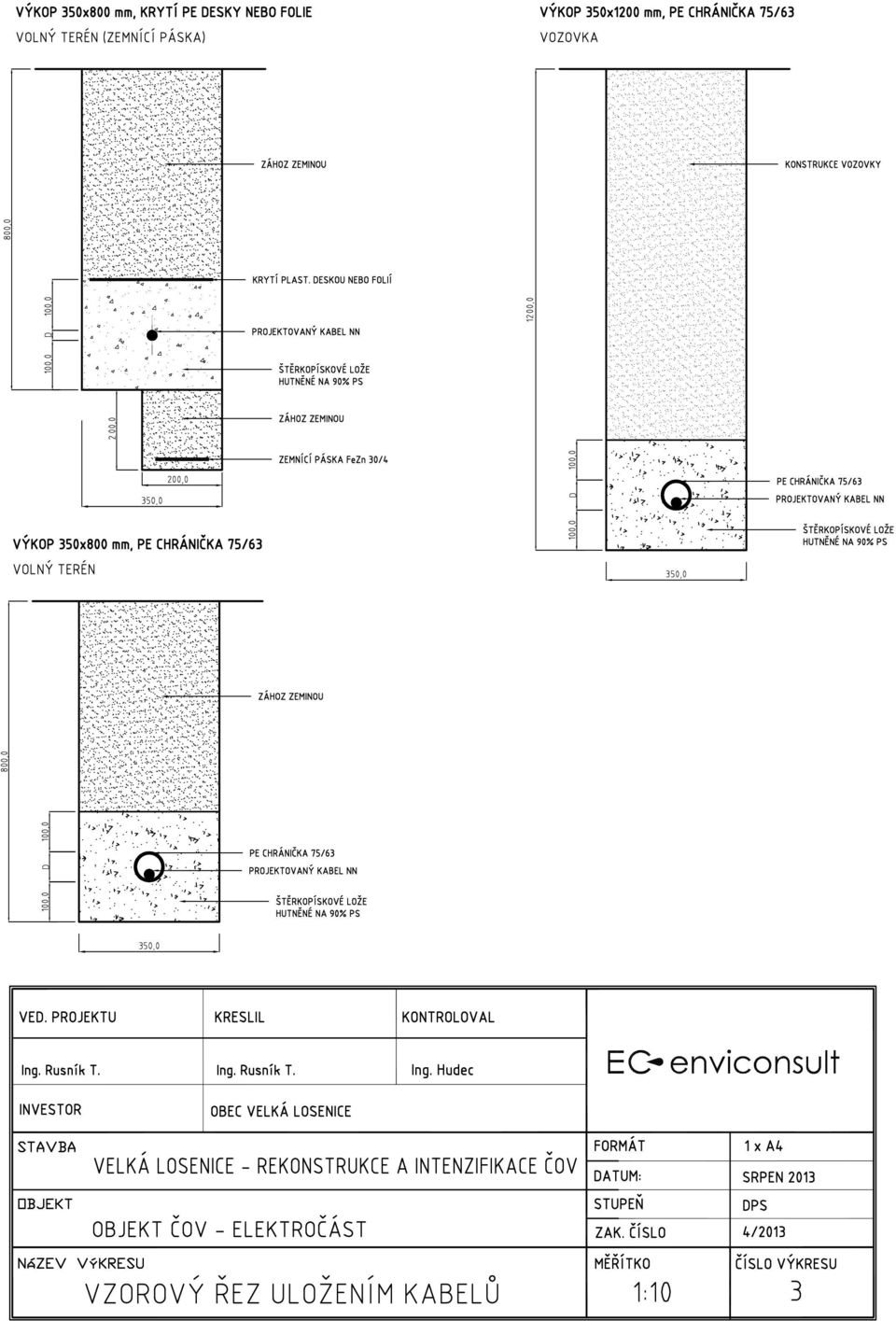

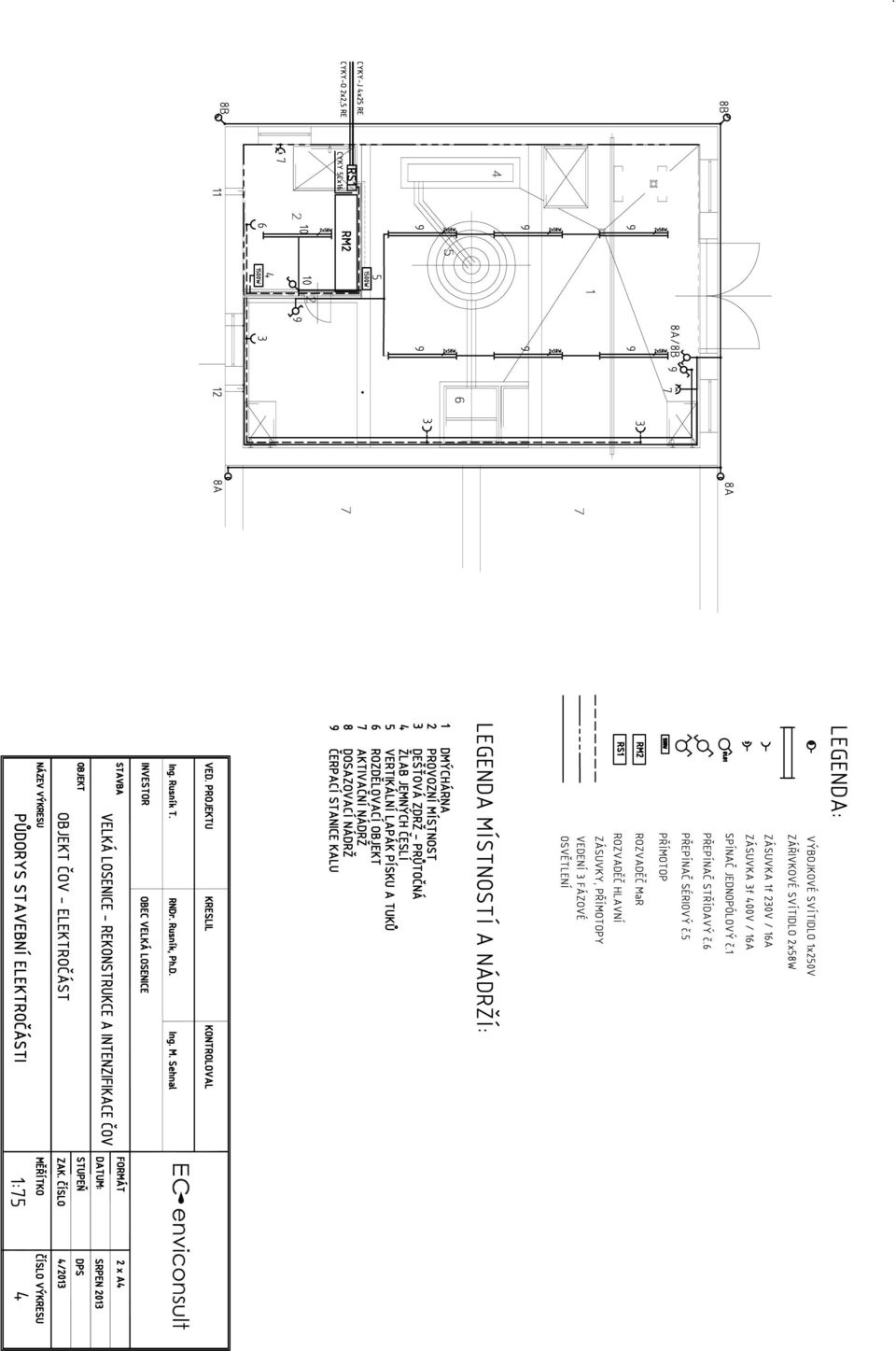

5 PD Velká Losenice rekonstrukce a intenzifikace pro výběr zhotovitele stavby Technická zpráva - Elektročást budou jističové a stykačové (přímotopy). Vývod pro rozvaděč MaR bude jističové o hodnotě 63A. V rozvaděči bude provedeno rozdělení přípojnice PEN na PE a N a dále bude v rozvaděči osazen kombinovaný svodič bleskového proudu třídy T1+T2. K uzemnění sběrnice PEN bude využito základového zemniče objektu (Rz < 5 Ω). Sběrnice PEN se k uzemnění připojí prostřednictvím svorky a dále pak pomocí drátu FeZn Ø 10mm. Uzemnění musí být provedeno v souladu s požadavky ČSN ed.2 a dle ČSN ed.3. VNITŘNÍ ROZVODY Rozvody z rozvaděče RS1 a přípojka k technologickému rozvaděči MaR budou provedeny v kabelových nosných konstrukcích (kabelový žlab, trubka) popř. pod omítkou. Ukončení kabelu bude vždy u příslušného spotřebiče. Světelné obvody budou provedeny kabely CYKY 3Cx1,5. Zásuvkový obvod jednofázový bude proveden kabelem CYKY 3Cx2,5, třífázový bude proveden kabelem CYKY 5Cx2,5. MOTOROVÉ ROZVODY Tyto rozvody zahrnují připojení technologie vyjma linky odvodnění kalu k řídicímu systému, umístěnému v rozvaděči MaR (RM2) v provozní místnosti nové budovy ČOV. Hlavní trasa motorových rozvodů je vedena uvnitř strojovny kabelovými kovovými popř. plastovými žlaby, vnější trasa k čerpadlům kalu a míchadlům pak zakrytými ocelovými žlaby, vystrojenými podpěrnými rošty. Pro řízení odstředivky kalu, podávací ho čerpadlo kalu a čerpadla polyflokulantu bude jakou součást odvodňovacího zařízení dodán samostatný rozvaděč, který bude vybaven programovatelným logickým automatem s programem pro ovládání celé linky odvodnění, ošetření veškerých stavů včetně signalizace poruch Vybavení rozvaděče: - frekvenční měnič (4 kw, 3x400 V, 50Hz) pro rozběh a možnost nastavení otáček bubnu odstředivky - frekvenční měnič (0,75 kw, 3x400 V, 50Hz) pro řízení plnícího čerpadla kalu - frekvenční měnič (0,37 kw, 3x400 V, 50Hz) pro řízení dávkovacího čerpadla flokulantu - 1x ovládání proplachového ventilu odstředivky (15 W, 24 V, 50Hz) - spouštěč šnekového dopravníku (0,75 kw, 3x400V, 50Hz) - napájení flokulační stanice - jistící a ovládací prvky, hlavní vypínač. Skříňový rozvaděč (1000x1000x300 mm) s povrchovou úpravou v odstínu RAL Skříň rozvaděče v provedení IP 54. Pro rozvaděč buude dodána samostaná dokumentace jako součást dodávky rozvaděče. SYSTÉMY MAR Zahrnují především přívody k čidlům (hladiny,průtok a O2). Trasy jsou v podstatě shodné s trasami silnoproudých rozvodů, kabely jednotlivých systémů však budou prostorově odděleny s ohledem na bezpečnost a možné rušení. Všechny režimy provozu ČOV vč. poruch jsou řízeny PLC (osazen v rozvaděči MaR). Ochrana před nebezpečným dotyk. napětím je uvažována samočinným odpojením od zdroje s doplňkovou ochranou proudovým chráničem a pospojováním. HROMOSVODNÍ INSTALACE Pro nový objekt ČOV je navržen neizolovaný hromosvod LPS třídy III. K návrhu jímací soustavy je využito metody valící se koule v kombinaci s hřebenovou jímací soustavou. Pro objekt ČOV je Zpracoval: Srpen

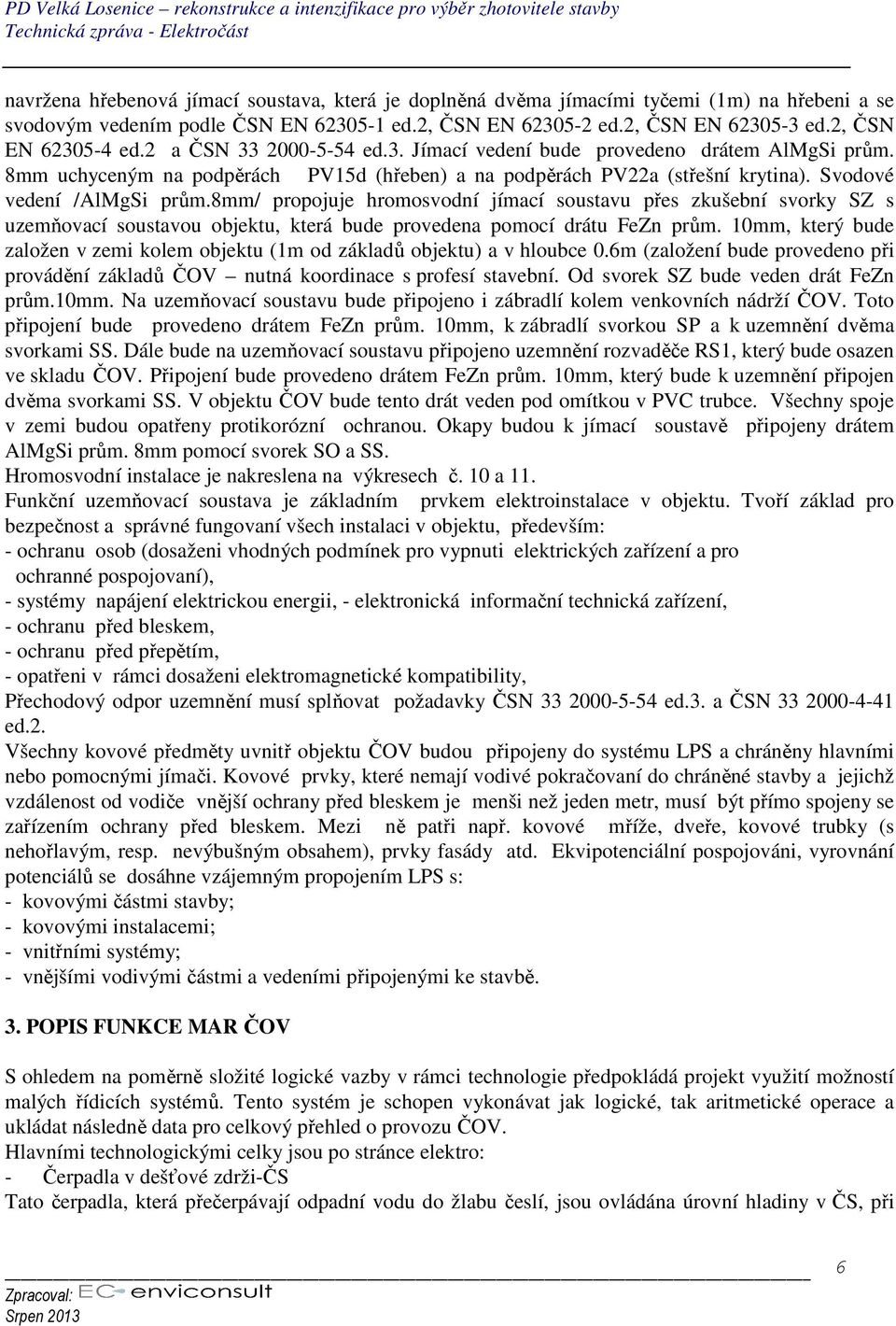

6 PD Velká Losenice rekonstrukce a intenzifikace pro výběr zhotovitele stavby Technická zpráva - Elektročást navržena hřebenová jímací soustava, která je doplněná dvěma jímacími tyčemi (1m) na hřebeni a se svodovým vedením podle ČSN EN ed.2, ČSN EN ed.2, ČSN EN ed.2, ČSN EN ed.2 a ČSN ed.3. Jímací vedení bude provedeno drátem AlMgSi prům. 8mm uchyceným na podpěrách PV15d (hřeben) a na podpěrách PV22a (střešní krytina). Svodové vedení /AlMgSi prům.8mm/ propojuje hromosvodní jímací soustavu přes zkušební svorky SZ s uzemňovací soustavou objektu, která bude provedena pomocí drátu FeZn prům. 10mm, který bude založen v zemi kolem objektu (1m od základů objektu) a v hloubce 0.6m (založení bude provedeno při provádění základů ČOV nutná koordinace s profesí stavební. Od svorek SZ bude veden drát FeZn prům.10mm. Na uzemňovací soustavu bude připojeno i zábradlí kolem venkovních nádrží ČOV. Toto připojení bude provedeno drátem FeZn prům. 10mm, k zábradlí svorkou SP a k uzemnění dvěma svorkami SS. Dále bude na uzemňovací soustavu připojeno uzemnění rozvaděče RS1, který bude osazen ve skladu ČOV. Připojení bude provedeno drátem FeZn prům. 10mm, který bude k uzemnění připojen dvěma svorkami SS. V objektu ČOV bude tento drát veden pod omítkou v PVC trubce. Všechny spoje v zemi budou opatřeny protikorózní ochranou. Okapy budou k jímací soustavě připojeny drátem AlMgSi prům. 8mm pomocí svorek SO a SS. Hromosvodní instalace je nakreslena na výkresech č. 10 a 11. Funkční uzemňovací soustava je základním prvkem elektroinstalace v objektu. Tvoří základ pro bezpečnost a správné fungovaní všech instalaci v objektu, především: - ochranu osob (dosaženi vhodných podmínek pro vypnuti elektrických zařízení a pro ochranné pospojovaní), - systémy napájení elektrickou energii, - elektronická informační technická zařízení, - ochranu před bleskem, - ochranu před přepětím, - opatřeni v rámci dosaženi elektromagnetické kompatibility, Přechodový odpor uzemnění musí splňovat požadavky ČSN ed.3. a ČSN ed.2. Všechny kovové předměty uvnitř objektu ČOV budou připojeny do systému LPS a chráněny hlavními nebo pomocnými jímači. Kovové prvky, které nemají vodivé pokračovaní do chráněné stavby a jejichž vzdálenost od vodiče vnější ochrany před bleskem je menši než jeden metr, musí být přímo spojeny se zařízením ochrany před bleskem. Mezi ně patři např. kovové mříže, dveře, kovové trubky (s nehořlavým, resp. nevýbušným obsahem), prvky fasády atd. Ekvipotenciální pospojováni, vyrovnání potenciálů se dosáhne vzájemným propojením LPS s: - kovovými částmi stavby; - kovovými instalacemi; - vnitřními systémy; - vnějšími vodivými částmi a vedeními připojenými ke stavbě. 3. POPIS FUNKCE MAR ČOV S ohledem na poměrně složité logické vazby v rámci technologie předpokládá projekt využití možností malých řídicích systémů. Tento systém je schopen vykonávat jak logické, tak aritmetické operace a ukládat následně data pro celkový přehled o provozu ČOV. Hlavními technologickými celky jsou po stránce elektro: - Čerpadla v dešťové zdrži-čs Tato čerpadla, která přečerpávají odpadní vodu do žlabu česlí, jsou ovládána úrovní hladiny v ČS, při Zpracoval: Srpen

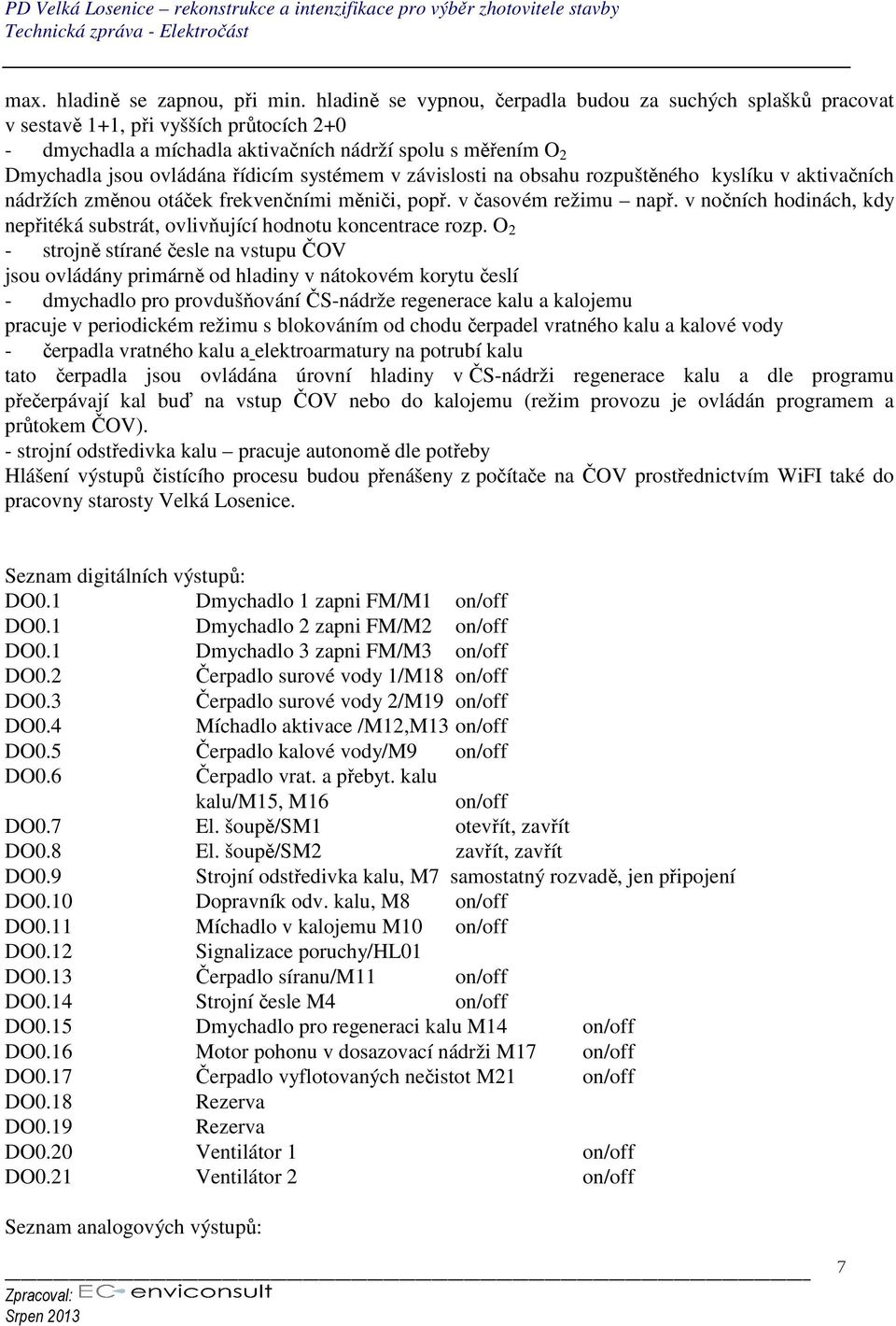

7 PD Velká Losenice rekonstrukce a intenzifikace pro výběr zhotovitele stavby Technická zpráva - Elektročást max. hladině se zapnou, při min. hladině se vypnou, čerpadla budou za suchých splašků pracovat v sestavě 1+1, při vyšších průtocích dmychadla a míchadla aktivačních nádrží spolu s měřením O 2 Dmychadla jsou ovládána řídicím systémem v závislosti na obsahu rozpuštěného kyslíku v aktivačních nádržích změnou otáček frekvenčními měniči, popř. v časovém režimu např. v nočních hodinách, kdy nepřitéká substrát, ovlivňující hodnotu koncentrace rozp. O 2 - strojně stírané česle na vstupu ČOV jsou ovládány primárně od hladiny v nátokovém korytu česlí - dmychadlo pro provdušňování ČS-nádrže regenerace kalu a kalojemu pracuje v periodickém režimu s blokováním od chodu čerpadel vratného kalu a kalové vody - čerpadla vratného kalu a elektroarmatury na potrubí kalu tato čerpadla jsou ovládána úrovní hladiny v ČS-nádrži regenerace kalu a dle programu přečerpávají kal buď na vstup ČOV nebo do kalojemu (režim provozu je ovládán programem a průtokem ČOV). - strojní odstředivka kalu pracuje autonomě dle potřeby Hlášení výstupů čistícího procesu budou přenášeny z počítače na ČOV prostřednictvím WiFI také do pracovny starosty Velká Losenice. Seznam digitálních výstupů: DO0.1 Dmychadlo 1 zapni FM/M1 on/off DO0.1 Dmychadlo 2 zapni FM/M2 on/off DO0.1 Dmychadlo 3 zapni FM/M3 on/off DO0.2 Čerpadlo surové vody 1/M18 on/off DO0.3 Čerpadlo surové vody 2/M19 on/off DO0.4 Míchadlo aktivace /M12,M13 on/off DO0.5 Čerpadlo kalové vody/m9 on/off DO0.6 Čerpadlo vrat. a přebyt. kalu kalu/m15, M16 on/off DO0.7 El. šoupě/sm1 otevřít, zavřít DO0.8 El. šoupě/sm2 zavřít, zavřít DO0.9 Strojní odstředivka kalu, M7 samostatný rozvadě, jen připojení DO0.10 Dopravník odv. kalu, M8 on/off DO0.11 Míchadlo v kalojemu M10 on/off DO0.12 Signalizace poruchy/hl01 DO0.13 Čerpadlo síranu/m11 on/off DO0.14 Strojní česle M4 on/off DO0.15 Dmychadlo pro regeneraci kalu M14 on/off DO0.16 Motor pohonu v dosazovací nádrži M17 on/off DO0.17 Čerpadlo vyflotovaných nečistot M21 on/off DO0.18 DO0.19 DO0.20 Ventilátor 1 on/off DO0.21 Ventilátor 2 on/off Seznam analogových výstupů: Zpracoval: Srpen

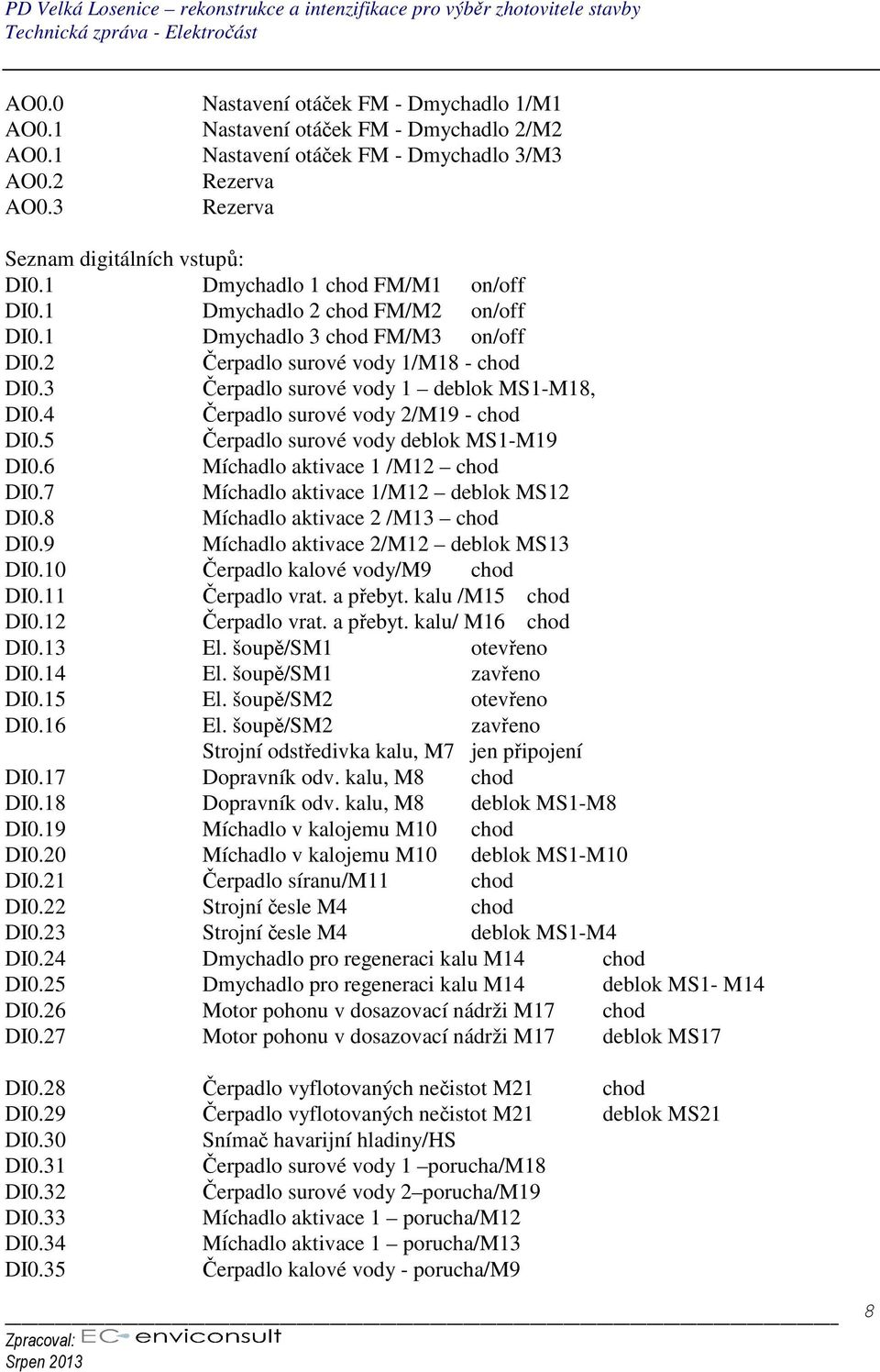

8 PD Velká Losenice rekonstrukce a intenzifikace pro výběr zhotovitele stavby Technická zpráva - Elektročást AO0.0 Nastavení otáček FM - Dmychadlo 1/M1 AO0.1 Nastavení otáček FM - Dmychadlo 2/M2 AO0.1 Nastavení otáček FM - Dmychadlo 3/M3 AO0.2 AO0.3 Seznam digitálních vstupů: DI0.1 Dmychadlo 1 chod FM/M1 on/off DI0.1 Dmychadlo 2 chod FM/M2 on/off DI0.1 Dmychadlo 3 chod FM/M3 on/off DI0.2 Čerpadlo surové vody 1/M18 - chod DI0.3 Čerpadlo surové vody 1 deblok MS1-M18, DI0.4 Čerpadlo surové vody 2/M19 - chod DI0.5 Čerpadlo surové vody deblok MS1-M19 DI0.6 Míchadlo aktivace 1 /M12 chod DI0.7 Míchadlo aktivace 1/M12 deblok MS12 DI0.8 Míchadlo aktivace 2 /M13 chod DI0.9 Míchadlo aktivace 2/M12 deblok MS13 DI0.10 Čerpadlo kalové vody/m9 chod DI0.11 Čerpadlo vrat. a přebyt. kalu /M15 chod DI0.12 Čerpadlo vrat. a přebyt. kalu/ M16 chod DI0.13 El. šoupě/sm1 otevřeno DI0.14 El. šoupě/sm1 zavřeno DI0.15 El. šoupě/sm2 otevřeno DI0.16 El. šoupě/sm2 zavřeno Strojní odstředivka kalu, M7 jen připojení DI0.17 Dopravník odv. kalu, M8 chod DI0.18 Dopravník odv. kalu, M8 deblok MS1-M8 DI0.19 Míchadlo v kalojemu M10 chod DI0.20 Míchadlo v kalojemu M10 deblok MS1-M10 DI0.21 Čerpadlo síranu/m11 chod DI0.22 Strojní česle M4 chod DI0.23 Strojní česle M4 deblok MS1-M4 DI0.24 Dmychadlo pro regeneraci kalu M14 chod DI0.25 Dmychadlo pro regeneraci kalu M14 deblok MS1- M14 DI0.26 Motor pohonu v dosazovací nádrži M17 chod DI0.27 Motor pohonu v dosazovací nádrži M17 deblok MS17 DI0.28 Čerpadlo vyflotovaných nečistot M21 chod DI0.29 Čerpadlo vyflotovaných nečistot M21 deblok MS21 DI0.30 Snímač havarijní hladiny/hs DI0.31 Čerpadlo surové vody 1 porucha/m18 DI0.32 Čerpadlo surové vody 2 porucha/m19 DI0.33 Míchadlo aktivace 1 porucha/m12 DI0.34 Míchadlo aktivace 1 porucha/m13 DI0.35 Čerpadlo kalové vody - porucha/m9 Zpracoval: Srpen

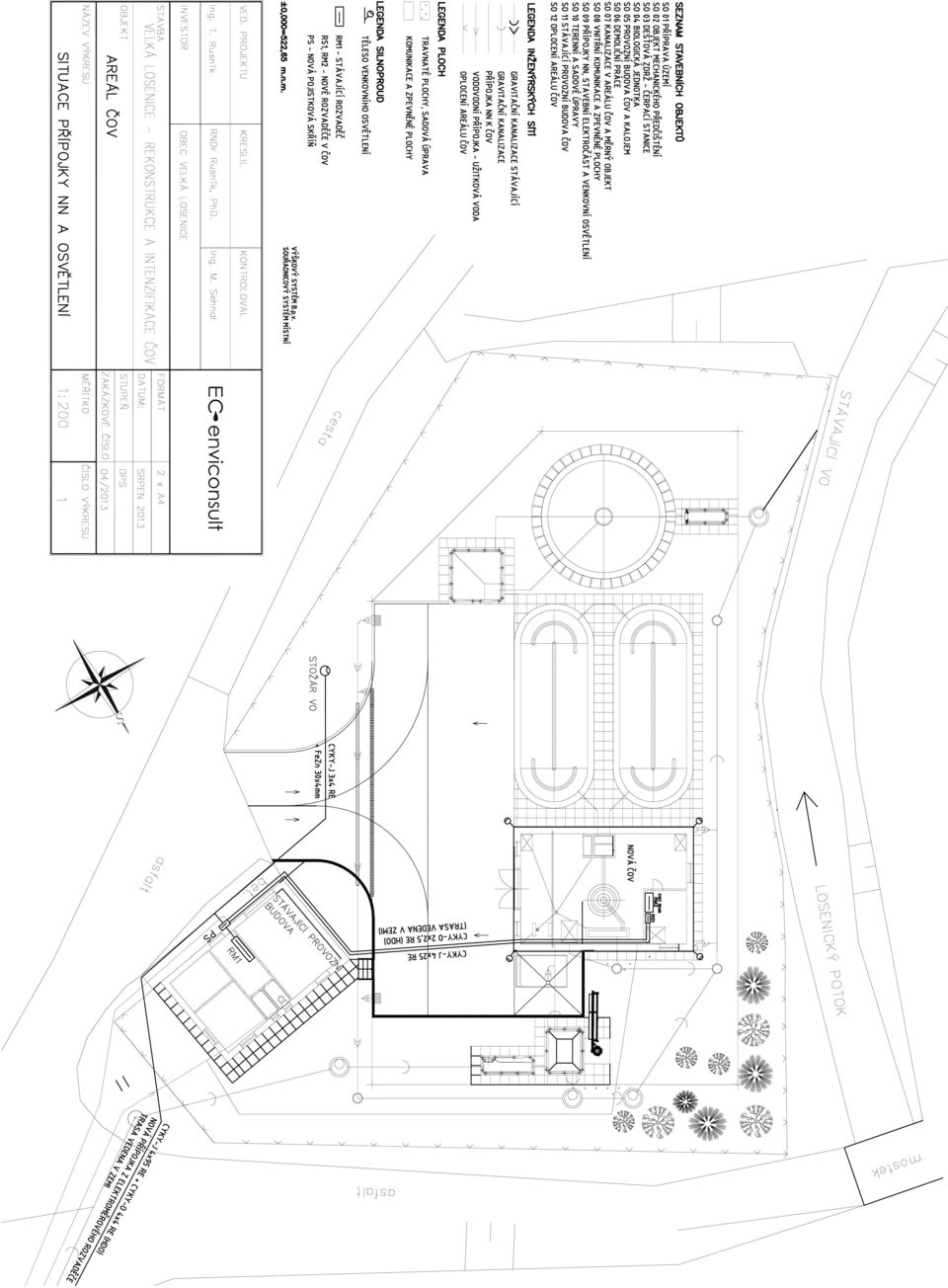

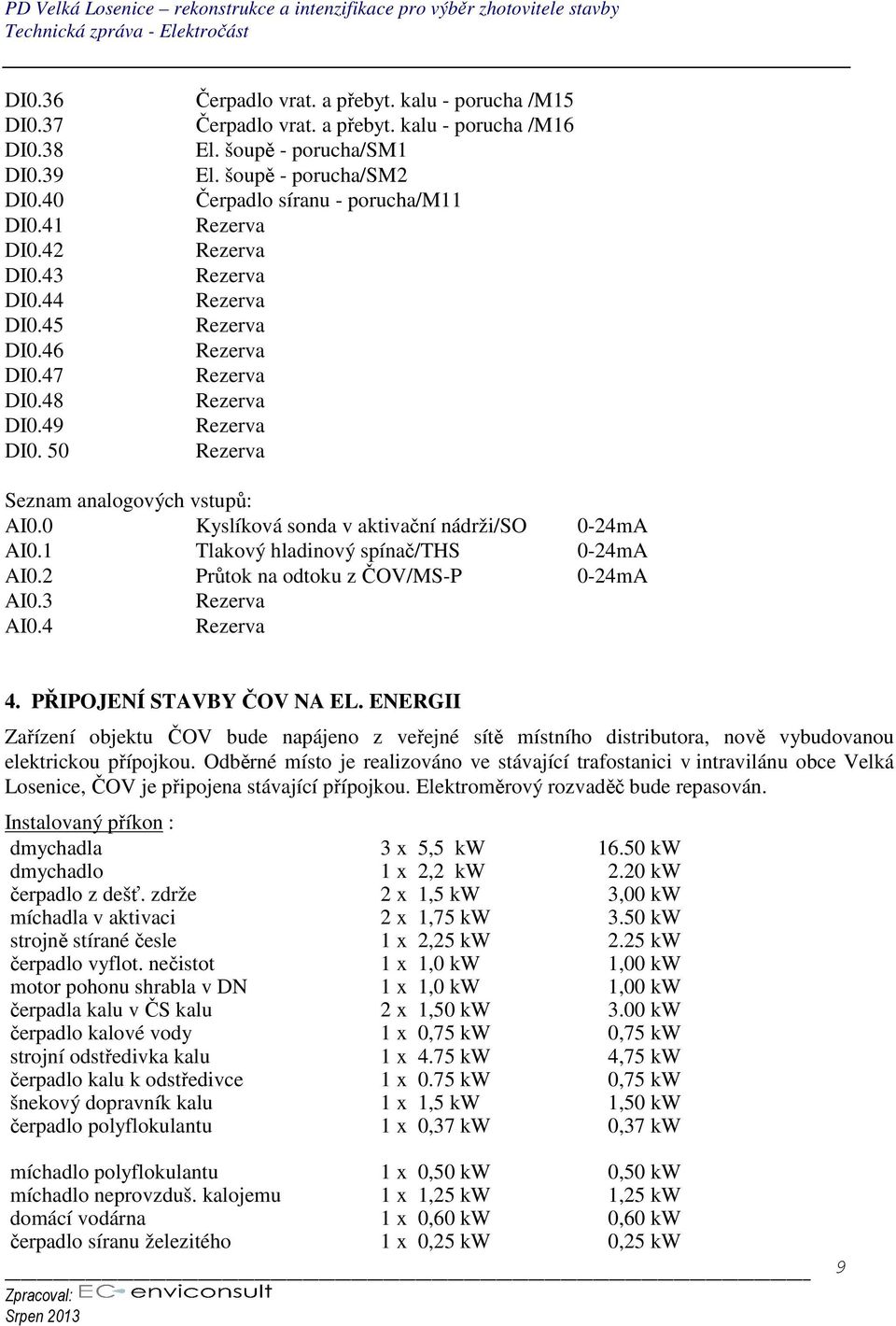

9 PD Velká Losenice rekonstrukce a intenzifikace pro výběr zhotovitele stavby Technická zpráva - Elektročást DI0.36 Čerpadlo vrat. a přebyt. kalu - porucha /M15 DI0.37 Čerpadlo vrat. a přebyt. kalu - porucha /M16 DI0.38 El. šoupě - porucha/sm1 DI0.39 El. šoupě - porucha/sm2 DI0.40 Čerpadlo síranu - porucha/m11 DI0.41 DI0.42 DI0.43 DI0.44 DI0.45 DI0.46 DI0.47 DI0.48 DI0.49 DI0. 50 Seznam analogových vstupů: AI0.0 Kyslíková sonda v aktivační nádrži/so 0-24mA AI0.1 Tlakový hladinový spínač/ths 0-24mA AI0.2 Průtok na odtoku z ČOV/MS-P 0-24mA AI0.3 AI PŘIPOJENÍ STAVBY ČOV NA EL. ENERGII Zařízení objektu ČOV bude napájeno z veřejné sítě místního distributora, nově vybudovanou elektrickou přípojkou. Odběrné místo je realizováno ve stávající trafostanici v intravilánu obce Velká Losenice, ČOV je připojena stávající přípojkou. Elektroměrový rozvaděč bude repasován. Instalovaný příkon : dmychadla 3 x 5,5 kw kw dmychadlo 1 x 2,2 kw 2.20 kw čerpadlo z dešť. zdrže 2 x 1,5 kw 3,00 kw míchadla v aktivaci 2 x 1,75 kw 3.50 kw strojně stírané česle 1 x 2,25 kw 2.25 kw čerpadlo vyflot. nečistot 1 x 1,0 kw 1,00 kw motor pohonu shrabla v DN 1 x 1,0 kw 1,00 kw čerpadla kalu v ČS kalu 2 x 1,50 kw 3.00 kw čerpadlo kalové vody 1 x 0,75 kw 0,75 kw strojní odstředivka kalu 1 x 4.75 kw 4,75 kw čerpadlo kalu k odstředivce 1 x 0.75 kw 0,75 kw šnekový dopravník kalu 1 x 1,5 kw 1,50 kw čerpadlo polyflokulantu 1 x 0,37 kw 0,37 kw míchadlo polyflokulantu 1 x 0,50 kw 0,50 kw míchadlo neprovzduš. kalojemu 1 x 1,25 kw 1,25 kw domácí vodárna 1 x 0,60 kw 0,60 kw čerpadlo síranu železitého 1 x 0,25 kw 0,25 kw Zpracoval: Srpen

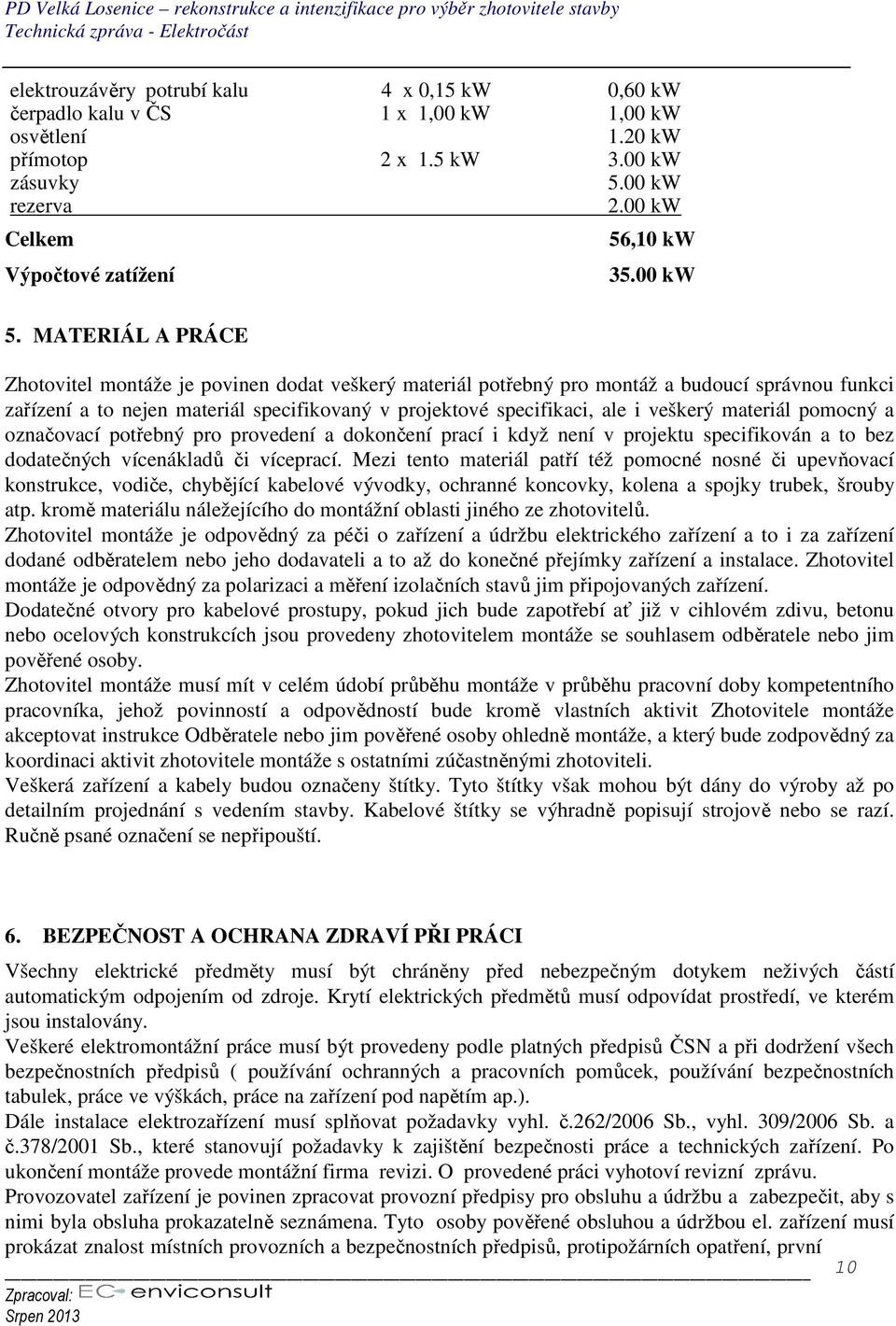

10 PD Velká Losenice rekonstrukce a intenzifikace pro výběr zhotovitele stavby Technická zpráva - Elektročást elektrouzávěry potrubí kalu 4 x 0,15 kw 0,60 kw čerpadlo kalu v ČS 1 x 1,00 kw 1,00 kw osvětlení 1.20 kw přímotop 2 x 1.5 kw 3.00 kw zásuvky 5.00 kw rezerva 2.00 kw Celkem 56,10 kw Výpočtové zatížení kw 5. MATERIÁL A PRÁCE Zhotovitel montáže je povinen dodat veškerý materiál potřebný pro montáž a budoucí správnou funkci zařízení a to nejen materiál specifikovaný v projektové specifikaci, ale i veškerý materiál pomocný a označovací potřebný pro provedení a dokončení prací i když není v projektu specifikován a to bez dodatečných vícenákladů či víceprací. Mezi tento materiál patří též pomocné nosné či upevňovací konstrukce, vodiče, chybějící kabelové vývodky, ochranné koncovky, kolena a spojky trubek, šrouby atp. kromě materiálu náležejícího do montážní oblasti jiného ze zhotovitelů. Zhotovitel montáže je odpovědný za péči o zařízení a údržbu elektrického zařízení a to i za zařízení dodané odběratelem nebo jeho dodavateli a to až do konečné přejímky zařízení a instalace. Zhotovitel montáže je odpovědný za polarizaci a měření izolačních stavů jim připojovaných zařízení. Dodatečné otvory pro kabelové prostupy, pokud jich bude zapotřebí ať již v cihlovém zdivu, betonu nebo ocelových konstrukcích jsou provedeny zhotovitelem montáže se souhlasem odběratele nebo jim pověřené osoby. Zhotovitel montáže musí mít v celém údobí průběhu montáže v průběhu pracovní doby kompetentního pracovníka, jehož povinností a odpovědností bude kromě vlastních aktivit Zhotovitele montáže akceptovat instrukce Odběratele nebo jim pověřené osoby ohledně montáže, a který bude zodpovědný za koordinaci aktivit zhotovitele montáže s ostatními zúčastněnými zhotoviteli. Veškerá zařízení a kabely budou označeny štítky. Tyto štítky však mohou být dány do výroby až po detailním projednání s vedením stavby. Kabelové štítky se výhradně popisují strojově nebo se razí. Ručně psané označení se nepřipouští. 6. BEZPEČNOST A OCHRANA ZDRAVÍ PŘI PRÁCI Všechny elektrické předměty musí být chráněny před nebezpečným dotykem neživých částí automatickým odpojením od zdroje. Krytí elektrických předmětů musí odpovídat prostředí, ve kterém jsou instalovány. Veškeré elektromontážní práce musí být provedeny podle platných předpisů ČSN a při dodržení všech bezpečnostních předpisů ( používání ochranných a pracovních pomůcek, používání bezpečnostních tabulek, práce ve výškách, práce na zařízení pod napětím ap.). Dále instalace elektrozařízení musí splňovat požadavky vyhl. č.262/2006 Sb., vyhl. 309/2006 Sb. a č.378/2001 Sb., které stanovují požadavky k zajištění bezpečnosti práce a technických zařízení. Po ukončení montáže provede montážní firma revizi. O provedené práci vyhotoví revizní zprávu. Provozovatel zařízení je povinen zpracovat provozní předpisy pro obsluhu a údržbu a zabezpečit, aby s nimi byla obsluha prokazatelně seznámena. Tyto osoby pověřené obsluhou a údržbou el. zařízení musí prokázat znalost místních provozních a bezpečnostních předpisů, protipožárních opatření, první 10 Zpracoval: Srpen 2013

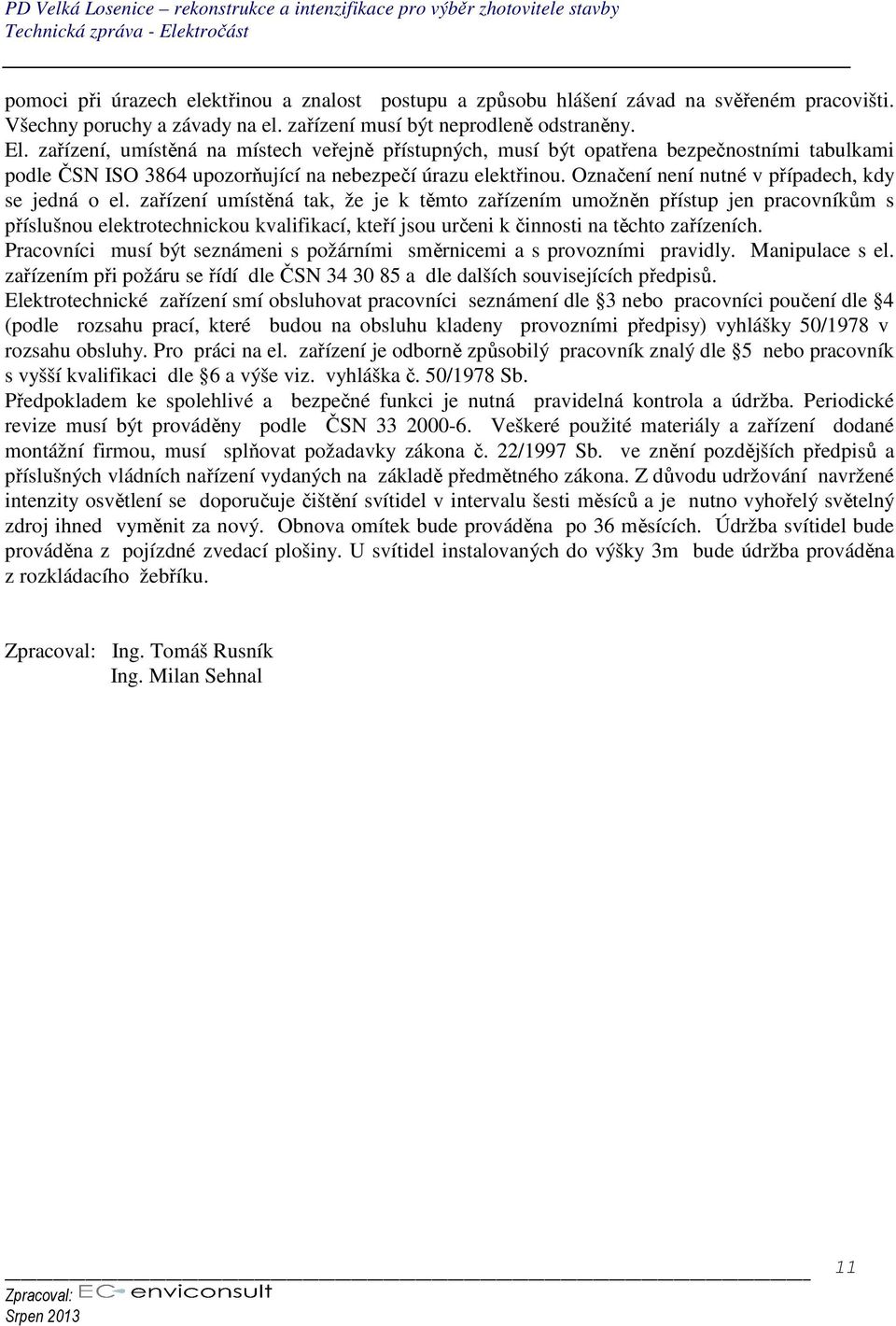

11 PD Velká Losenice rekonstrukce a intenzifikace pro výběr zhotovitele stavby Technická zpráva - Elektročást pomoci při úrazech elektřinou a znalost postupu a způsobu hlášení závad na svěřeném pracovišti. Všechny poruchy a závady na el. zařízení musí být neprodleně odstraněny. El. zařízení, umístěná na místech veřejně přístupných, musí být opatřena bezpečnostními tabulkami podle ČSN ISO 3864 upozorňující na nebezpečí úrazu elektřinou. Označení není nutné v případech, kdy se jedná o el. zařízení umístěná tak, že je k těmto zařízením umožněn přístup jen pracovníkům s příslušnou elektrotechnickou kvalifikací, kteří jsou určeni k činnosti na těchto zařízeních. Pracovníci musí být seznámeni s požárními směrnicemi a s provozními pravidly. Manipulace s el. zařízením při požáru se řídí dle ČSN a dle dalších souvisejících předpisů. Elektrotechnické zařízení smí obsluhovat pracovníci seznámení dle 3 nebo pracovníci poučení dle 4 (podle rozsahu prací, které budou na obsluhu kladeny provozními předpisy) vyhlášky 50/1978 v rozsahu obsluhy. Pro práci na el. zařízení je odborně způsobilý pracovník znalý dle 5 nebo pracovník s vyšší kvalifikaci dle 6 a výše viz. vyhláška č. 50/1978 Sb. Předpokladem ke spolehlivé a bezpečné funkci je nutná pravidelná kontrola a údržba. Periodické revize musí být prováděny podle ČSN Veškeré použité materiály a zařízení dodané montážní firmou, musí splňovat požadavky zákona č. 22/1997 Sb. ve znění pozdějších předpisů a příslušných vládních nařízení vydaných na základě předmětného zákona. Z důvodu udržování navržené intenzity osvětlení se doporučuje čištění svítidel v intervalu šesti měsíců a je nutno vyhořelý světelný zdroj ihned vyměnit za nový. Obnova omítek bude prováděna po 36 měsících. Údržba svítidel bude prováděna z pojízdné zvedací plošiny. U svítidel instalovaných do výšky 3m bude údržba prováděna z rozkládacího žebříku. Zpracoval: Ing. Tomáš Rusník Ing. Milan Sehnal Zpracoval: Srpen
