ZÁMEK ŠTĚDRÁ. RESTAURÁTORSKÝ PRŮZKUM OMÍTEK INTERIÉRU MÍSTNOSTÍ č. 219 AŽ 233 A SCHODIŠŤ č. 3 a 6 VE 2 NP VÝCHODNÍHO KŘÍDLA

Transkript

1 ZÁMEK ŠTĚDRÁ RESTAURÁTORSKÝ PRŮZKUM OMÍTEK INTERIÉRU MÍSTNOSTÍ č. 219 AŽ 233 A SCHODIŠŤ č. 3 a 6 VE 2 NP VÝCHODNÍHO KŘÍDLA Září 2015 Vypracovala: Mgr. Renáta Jandová akad. mal. a restaurátor, Pražská 806, Rokycany , tel: , IČ: , E: restauratorka@centrum.cz

2 RESTAURÁTORSKÁ ZPRÁVA Z PRŮZKUMU OMÍTEK MÍSTNOSTÍ č.219 AŽ 233 A SCHODIŠŤ č. 3 a 6 VE 2 NP VÝCHODNÍHO KŘÍDLA ZÁMKU ŠTĚDRÁ ZADÁNÍ Předmětem zakázky je vypracování stratigrafického sondážního průzkumu omítek a malířských úprav interiéru místností 209 a 210 zaměřeného na zjištění stavu a rozsahu starších omítkových vrstev s historicky a památkově hodnotnými vrstvami malířské a štukové výzdoby. POPIS PAMÁTKY Původní zámek byl založen roku 1630 Adamem Jiřím z rodu Kokořovců. Jednalo se o jednoposchoďovou stavbu, která byla po roce 1730 opětně přestavěna Ferdinandem Jakubem z Kokořova. Po dokončení prací sem bylo přeneseno panské sídlo ze Žlutic a zámek se stal rezidencí. Nedlouho poté, roku 1747, zámek v důsledku nepozornosti sloužících vyhořel. Roku 1751 byl obnoven a přestavěn v pozdně barokním stylu. V roce 1830 získal renovací svůj dnešní vzhled. Do délky založená stavba byla opatřena ve svém středu vstupní bránou, byly upraveny klasicistní fasády, přistavěn nový štít zahradního průčelí a novobarokní portikus doplněný balkonem. Za posledního příslušníka rodu Kokořovců Ludvíka se žlutické panství dostalo roku 1876 pod nucenou správu a o deset let později je získal Karel Proksch. Zanedlouho byla na zadlužené panství nucená správa opět uvalena a až roku 1915 získal celé panství rytíř Josef Menčík, kterému patřilo až do roku Po roce 1989 byl zámek prodán soukromému majiteli. Budovy nebyly využívány, zpustly a ocitly se na pokraji zkázy. Zřítil se portikus v jižním průčelí, střechami zatékalo a byla narušena statika budovy. V prosinci 2011 koupila objekt obec Štědrá a zahájila práce na jeho rekonstrukci. Jedná se o místnosti ve východním křídle v půdorysu pozdně barokního založení zdiva, se soudobími stropy. STAV PAMÁTKY Přes četné stavební úpravy se dochovaly hodnotné omítkové vrstvy s malířskými úpravami z jednotlivých etap přestaveb a úprav interiéru. Omítková souvrství a malířské úpravy se dochovaly ve stavu úměrném stupni devastace objektu v posledních desetiletích 20. a zejména prvního desetiletí 21. století. Vlivem absence údržby střechy došlo k zatékání dešťové vody, která zapříčinila destrukci dřevěných konstrukcí nesoucích strop a fabion při jižním

3 průčelí. Jednotlivé vrstvy omítek jsou lokálně uvolněné vzájemně i od zdiva. Barevné pigmenty malířských úprav jsou zpráškovatělé a masivně napadené plísněmi. Z prasklin fabionů vyrůstají plodnice dřevokazných hub. V plochách stěn i stropů jsou dobře patrné degradující opravy cementovými maltami a necitlivě provedenými trasami instalací ÚT a rozvodů elektřiny. Při stavebních úpravách prováděných v roce 1915 byly odstraněny štukové římsy fabionu a štuková zrcadla zdobící stropy. V loňském a letošním roce byla realizována obnova střechy, došlo k vyklizení interiérů a zabezpečení systematického větrání, což výrazně přispělo ke stabilizaci vlhkostních poměrů důležitých pro záchranu historicky cenných uměleckořemeslných prvků a omítkových vrstev s malířskými výzdobami. TECHNOLOGIE PRŮZKUMU Stratigrafický sondážní průzkum byl proveden destrukční metodou, postupným snímáním jednotlivých vrstev pomocí štětců, kartáčků, skalpelů, restaurátorských špachtlí a kladívek. NÁLEZOVÁ ZPRÁVA Situace půdorysu 1 a 2NP s číselným označením místností dle SHP. 2NP / Sch 6 Sch 3 S V Z

4 Místnost č.219 Popis a stav omítek : Jedná se o místnost při jižním průčelí východního křídla. Strop s vysokým fabionem zdobila štuková římsa, rám oddělující plochu stropu od plochy fabionu, pás ornamentálních štuků a bohatě členěný a profilovaný rám štukového zrcadla. Štukovým rámem s profilací shodnou s profilací říms zdobil také průhled do interiéru ložnice (místnost 229). Špalety oken s rovným nadpražím jsou pozdně barokní a dochovali se bez stavebních úprav. Na stěnách se dochovali pozdně barokní omítky. Štuková výzdoba byla odstraněna při úpravách interiéru provedených v první třetině 20. Století. Omítky jsou jednovrstvé, vápenné s důkladně hlazeným povrchem. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu červené. Stejně byla barevně upravena také plocha orámovaná středovým štukovým rámem. Ve špaletách oken se dochovala malba iluzivní intarzie. Tyto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2 Bílí vápenný nátěr. Vrstva č. 3 Monochromní nátěr v odstínu světle fialové kombinovaný ve špaletách oken a pod římsou světle šedým rámováním. Na Jižní stěně tvoří světle šedý nátěr geometrické obrazce. Tato malířská úprava navazovala na štukovou výzdobu. Vrstva č. 4 Úzké svislé pásy tapety světle zelených tapet. Vrstva č. 5 Bílí vápenný nátěr.

5 Vrstva č. 6 Šedomodrý nátěr s válečkem. Vrstva č. 7 Světle zelený monochromní hlinkový nátěr. Vrstva č. 8 Hlinkové monochromní nátěry v odstínu žluté. Vrstva č. 9 Novodobé nátěry s válečky a bílé hlinkové nátěry. Vyhodnocení nálezů: Nejhodnotnější a nejlépe dochovaná je vrstva č. 1. a vrstva č. 3. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji zakonzervovat všechny vrstvy vyjma vrstvy č. 6 až 9 provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnosti provést výmalbu zjištěnou ve vrstvě č. 1, alternativně vrstvu č.3.

6 Pohled na sondy ve špaletách oken s nálezy fragmentů malby iluzivní intarzie (vrstva č. 1) a výmalby v odstínu fialové kombinované s bílou lomenou šedou v orámování kazety ( vrstva č. 3).

7 Pohled na stěnu s nálezem vrstvy č. 3 rámující rám zrcadla apod. Pohled na sondu odhalující vrstvu č. 1 s výmalbou iluzivní intarzie ve špaletě okna.

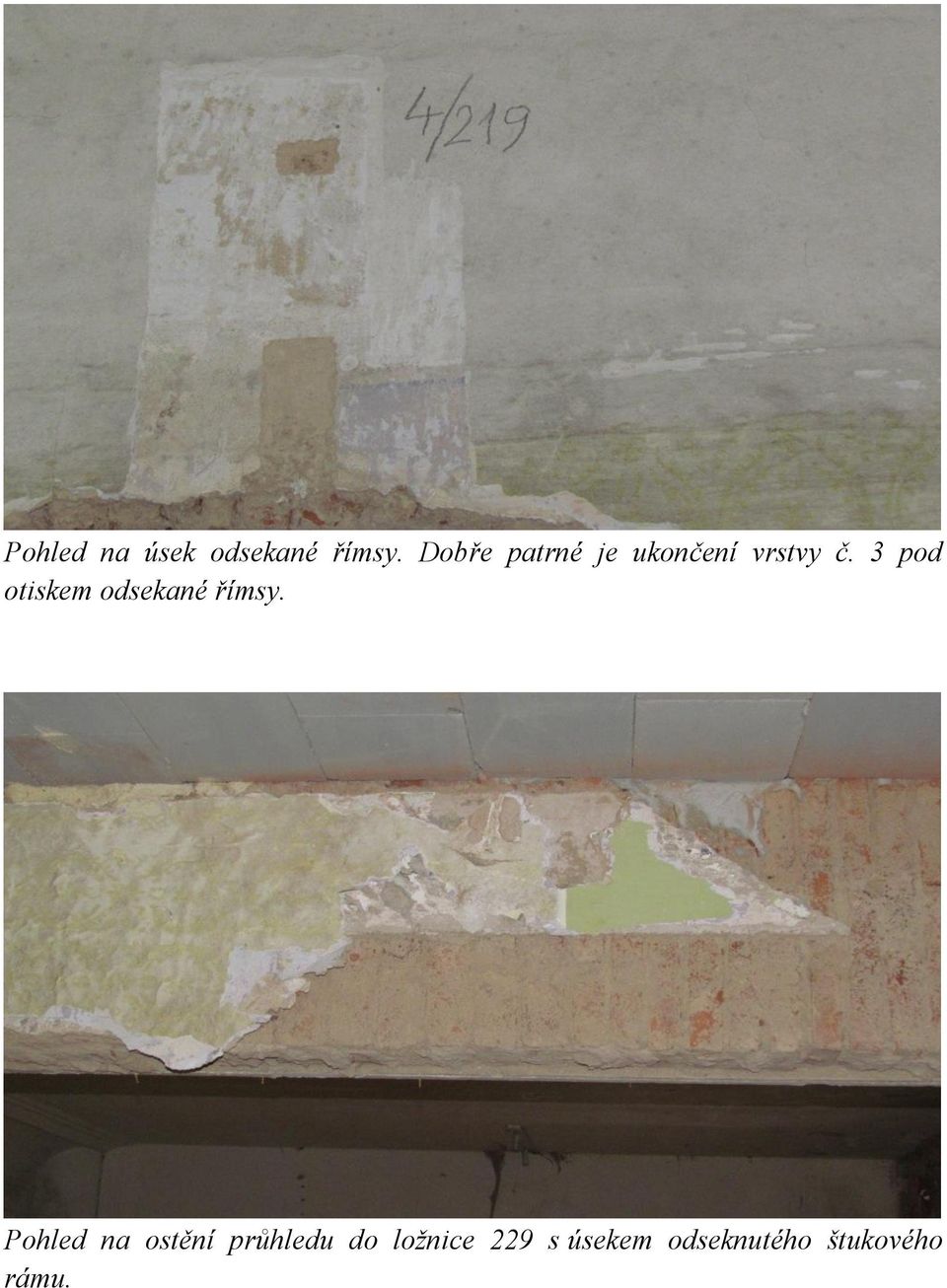

8 Pohled na úsek odsekané římsy. Dobře patrné je ukončení vrstvy č. 3 pod otiskem odsekané římsy. Pohled na ostění průhledu do ložnice 229 s úsekem odseknutého štukového rámu.

9 Pohled na sondu provedenou na stropě odhalující otisky štukové výzdoby s původní barevností v odstínu červené (vrstva č. 1). Místnost č. 220 Popis a stav omítek : Jedná se o místnost při jižním průčelí 2NP východního křídla. Strop s vysokým fabionem zdobila štuková římsa, rám oddělující plochu stropu od plochy fabionu a bohatě členěný a profilovaný rám štukového zrcadla. Špalety oken s rovným nadpražím se štukovým vlysem jsou pozdně barokní a dochovali se bez stavebních úprav. Na stěnách se dochovali pozdně barokní omítky. Štuková výzdoba byla odstraněna při úpravách interiéru provedených v první třetině 20. Století. Omítky jsou jednovrstvé, vápenné s důkladně hlazeným povrchem. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovaly v dobrém stavu. Popis nalezených vrstev výmalby: Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu červené. Stejně byla barevně upravena také plocha orámovaná

10 středovým štukovým rámem a plocha nadpraží špalet oken. Na stěnách špalet oken byly nalezeny fragmenty iluzivní intarzie. Tyto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2 Světle zelený monochromní nátěr. Vrstva č. 3 Šedomodrý monochromní nátěr. Vrstva č. 4 Šedomodré hlinkové nátěry s dekorativní šablonovou malbou přecházející přes odsekanou římsu a navazující na lineární výzdobu fabionu a monochromní výmalbu stropu. Vrstva č. 5 Šedomodré monochromní nátěry. Vrstva č. 6 Červený nátěr s válečkem. Vyhodnocení nálezů: Nejhodnotnější a nejlépe dochovaná je vrstva č. 1. až 3. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji zakonzervovat všechny vrstvy a doplnit štukovou výzdobu stropu. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnosti provést výmalbu zjištěnou ve vrstvě č. 1, alternativně vrstvu č. 2.

11 Pohled na sondu provedenou v úseku odsekané římsy. Dobře patrná je vrstva č. 1 odhalující výmalbu fabionu v odstínu šedomodré a stěnu v odstínu světle zelené. Pohled na sondu provedenou na stropě odhalující vrstvu č. 1s otisky štukové výzdoby s výmalbou v odstínu šedomodré a plochy rámované štukovým bohatě členěným a profilovaným rámem v odstínu červené.

12 Pohled na špaletu okna a stěnu s nálezem vrstvy č.1 s monochromním nátěrem v odstínu světle zelené.

13 Pohled na stěnu s nálezem vrstvy č.1 s monochromním nátěrem v odstínu světle zelené. Pohled na stav omítek na východní stěně poškozených zatékáním dešťové vody.

14 Místnost č. 221 Popis a stav omítek : Jedná se o místnost při jižním průčelí 2NP západního křídla. Strop s vysokým fabionem zdobila štuková římsa, rám oddělující plochu stropu od plochy fabionu a bohatě členěný profilovaný rám štukového zrcadla. Špalety oken s rovným nadpražím jsou pozdně barokní a dochovali se bez stavebních úprav. Na stěnách se dochovali pozdně barokní omítky. Štuková výzdoba byla odstraněna při úpravách interiéru provedených v první třetině 20. Století. Omítky jsou jednovrstvé, vápenné s důkladně hlazeným povrchem. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu červené později přetřený v odstínu okru. Stejně byla barevně upravena také plocha orámovaná středovým štukovým rámem a nadpraží špalety okna. Tyto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2 Světle šedý nátěr s rámováním špalet a stěn tmavším a světlejším odstínem modro šedé. Vrstva č. 3 Několik světlezelených monochromních nátěrů. Vrstva č. 4 Béžové monochromní nátěry. Vrstva č. 5 Monochromní hlinkové nátěry v odstínu žluté s válečkem. Vyhodnocení nálezů:

15 Nejhodnotnější a nejlépe dochovaná je vrstva č. 1. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji zakonzervovat všechny vrstvy vyjma vrstvy č. 6 provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Doplnit štukovou výzdobu stropu. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnosti provést výmalbu zjištěnou ve vrstvě č. 1, alternativně vrstvě č. 2. Pohled na parapet s nálezem vrstvy č. 2 s jednoduchou lineární výzdobou.

16 Pohled na špaletu okna s nálezem vrstvy č. 2. Pohled na sondy provedené na stěně s nálezem vrstvy č. 1 a 2.

17 Detail pohledu na výzdobu soklu a kazety nadpraží špalety okna vrstvy č. 1.

18 Pohled na tvar odsekaného štukového rámu se sondou odhalující barevnou vrstvu č. 1 Pohled na strop a fabion s nálezem barevné výzdoby vrstvy č. 1 a 2.

19 Pohled na strop s otiskem štukové výzdoby s nálezem barevné výzdoby vrstvy č. 1 a 2. Místnost č. 222 Popis a stav omítek : Jedná se o místnost v jihovýchodním nároží západního křídla. Místnost je půdorysně nepravidelná. V její severozápadní části je vestavěna chodbička s přikládacími otvory kamen. Menší úsek stropu u vestavěné chodbičky zdobí menší štukový rám. Stropy s vysokým fabionem zdobila štuková římsa, rám oddělující plochu stropu od plochy fabionu a bohatě členěné a profilované rámy štukových zrcadel. Špalety oken s rovným nadpražím jsou pozdně barokní a dochovali se bez stavebních úprav. Na stěnách se dochovali pozdně barokní omítky. Štuková výzdoba byla odstraněna při úpravách interiéru provedených v první třetině 20. Století. Omítky jsou jednovrstvé, vápenné s důkladně hlazeným povrchem. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Vrstva č. 1

20 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu červené. Stejně byly barevně upraveny také plochy orámované středovými štukovými rámy a nadpraží špalet oken. Tyto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2 Světle šedý nátěr s fragmenty lineární výzdoby soklů. Vrstva č. 3 Dekorativní malba rámování úseků stěn a špalet lemovaných tmavým pásem s malbou rostlinného motivu podobně jako v místnosti 215. Vrstva č. 4 Tmavě červený nátěr s tapetovým dekorem a linkami ve špaletách nejlépe dochovaný v místech odstraněné mladší příčky dělící pokoj v ose jih a sever. Vrstva č. 5 Žlutý monochromní nátěr v odstínu žluté. Vrstva č. 6 Bílé hlinkové nátěry s válečkem. Vyhodnocení nálezů: Nejhodnotnější a nejlépe dochovaná je vrstva č. 3. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji zakonzervovat všechny vrstvy vyjma vrstev č. 5 a 6 provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Doplnit štukovou výzdobu stropu. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnosti provést výmalbu zjištěnou ve vrstvě č. 3, alternativně č. 1.

21 Pohled na vedení sond. Pohled na sondu provedenou ve špaletě okna odhalující vrstvu č. 3a 4.

22 Pohled na sondu v místě dočasně provedené příčky v druhé polovině 20. st. s nálezem vrstvy č. 4. Pohled na sondu odhalující vrstvy č. 1, 2 a 3.

23 Detailní pohled na výzdobu nalezenou ve vrstvě č. 3 s dekorativním pásem rámujícím plochy stěn. Pohled na sondu ve špaletě okna s nálezem vrstvy č. 3.

24 Pohled na sondu ve špaletě okna s nálezem vrstvy č. 3a 4. Pohled na sondu provedenou na stropě s nálezem vrstvy č.1 a otiskem štukového rámu stropu.

25 Pohled na sondu provedenou na stropě s nálezem vrstvy č.1 a otiskem štukového rámu stropu.

26 Místnosti č.223/224 Popis a stav omítek : Jedná se o místnost v severovýchodním nároží západního křídla. Stropy s vysokým fabionem zdobí fragment štukové římsy, rámu oddělující plochu stropu od plochy fabionu a fragmentu štukového rámu v severní části místnosti, která byla v minulosti oddělená příčkou. Špalety oken s rovným nadpražím jsou pozdně barokní a dochovali se bez stavebních úprav. Na stěnách se dochovali pozdně barokní omítky. Štuková výzdoba z větší části odstraněna při úpravách interiéru provedených v první třetině 20. Století. Omítky jsou jednovrstvé, vápenné s důkladně hlazeným povrchem. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu červené. Stejně byla barevně upravena také plocha orámovaná středovým štukovým rámem. Tyto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2 Světle šedý monochromní nátěr. Vrstva č. 3 Monochromní nátěr v odstínu bílé s šablonovou malbou v odstínu modré. Tato malba přechází přes úsek odsekané římsy a na stropě navazuje na monochromní malbu v odstínu modré. Vrstva č. 4 Světle zelený monochromní nátěr. Vrstva č. 5 Dekorativní šablonová malba s motivy konviček v tónech hnědé. Vrstva č. 6

27 Šedomodrý hlinkový nátěry s válečkem. Vrstva č. 7 Hlinkové monochromní nátěry v odstínu bílé s válečkem. Vyhodnocení nálezů: Nejhodnotnější a nejlépe dochované vrstvy jsou, vrstvy č. 1. a 2. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: vyjma vrstev č. 6 a 7 provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Doplnit štukovou výzdobu stropu. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnosti provést výmalbu zjištěnou ve vrstvě č. 1. Pohled na vedení sond.

28 Pohled na sondu odhalující stratigrafii nalezených vrstev malířských výzdob. Detail nálezu dekorativní malby vrstvy č.5.

29 Pohled na sondu provedenou v úseku otisku sejmuté římsy s nálezem vrstvy č.3 Pohled na sondu provedenou na stropě odhalující otisky štukové výzdoby stropu a vrstvu č. 1

30 Pohled na severo-západní roh místnosti s dochovanou štukovou výzdobou. Pohled na sondu s nálezem výzdoby soklu vrstvy č. 1.

31 Místnosti č.226, 230, 231 a 225 Popis a stav omítek : Jedná se o místnost haly při severním průčelí východního křídla. Prostornou halou vstupujeme do místností východního křídla. Hala navazuje na chodby 230 a 231 situované podél severního průčelí. Chodby spojují halu s bočním schodištěm východního křídla. Stropy haly s vysokým fabionem zdobí štuková římsa a rám oddělující plochu stropu od plochy fabionu. Špalety oken s rovným nadpražím jsou pozdně barokní a dochovali se bez stavebních úprav. Chodby 230 a 231 jsou děleny klenebními pasy s klenáky, patkami v nástupu klenutí pasu a jednoduchými pilastry. V jižní stěně chodby 230 jsou menší výše založená okna prosvětlující místnosti 228 a 229. Okna jsou segmentová zdobená štukovým profilem s klenákem. Místnost 225 je chodbička s plochým stropem spojující halu s místností 222 a umožňuje vstup k přikládacím otvorům kamen. Na stěnách se dochovali pozdně barokní omítky. Štuková výzdoba byla odstraněna při úpravách interiéru provedených v první třetině 20. Století. Omítky jsou jednovrstvé, vápenné s hlazeným povrchem. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v okru s červenou linkou. Stejně byla barevně upravena také plocha orámovaná středovým štukovým rámem. Tyto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2 Monochromní nátěr v odstínu světlého okru. Vrstva č. 3 Fialový sokl vysoký 1,3 m a plochy v odstínu okru s imitací kamene, později přetřené oranžovou s imitací kamene a modrými linkami. Vrstva č. 4 Vrstva č. 5

32 Šedý sokl s plochami stěn v odstínu fialové s imitací kamene, linkami kvádrování. Vrstva č. 6 Šedomodré monochromní nátěry. Vrstva č. 7 Hlinkové monochromní nátěry v odstínu růžové s válečkem. Vrstva č. 8 Hlinkové monochromní nátěry v odstínu růžové. Vrstva č. 9 Novodobé nátěry s válečky a bílé hlinkové nátěry. Vyhodnocení nálezů: Nejhodnotnější a nejlépe dochovaná je vrstva č. 1. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji odstranit cementové omítky a zakonzervovat všechny vrstvy vyjma vrstvy č.7, 8 a 9, provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Doplnit štukovou výzdobu stropu. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnosti provést výmalbu zjištěnou ve vrstvě č. 1.

33 Pohled na stav vrstev výzdoby v místnosti 225. Pohled na sondu provedenou na stěně odhalující vrstvu č. 1.

34 Pohled na sondu provedenou stropě odhalující vrstvu č.1. Pohled na sondu provedenou na soklu místnosti 226 odhalující malířskou výzdobu soklu vrstvy č. 1.

35 Celkový pohled na štukovou výzdobu stropu místnosti 226.

36 Pohled na sondy provedené na stěnách místnosti 226 odhalující malířskou výzdobu vrstvy č. 3.

37 Pohled na štukovou výzdobu stropu místnosti 230. Pohled na štukovou výzdobu šambrány okna průhledu místnosti 230 do 229. Dobře patrná je výmalba vrstvy č. 4.

38 Pohled na sokl místnosti 230 s nálezem malířské výzdoby soklu vrstvy č. 1. Pohled na malířské výzdoby vrstev č. 3 a 4.

39 Pohled na štukovou šambránu okna do místnosti 228. Pohled na odhalenou výzdobu vrstvy č. 4.

40 Pohled na štukovou výzdobu místnosti 231. Klenák v římse nad dveřmi do místnosti224byl při mladších úpravách vstupu odsekán. Pohled na sokl místnosti 231 s nálezem malířské výzdoby soklu vrstvy č. 1.

41 Místnost č.227 Popis a stav omítek : Jedná se o místnost předsíně se vstupy do místností šatny či lázně 228 a ložnice 229. Předsíň je otevřené do haly, má plochý strop s nízkým fabionem bez štukové výzdoby. Na stěnách se dochovali pozdně barokní omítky. Omítky jsou jednovrstvé, vápenné s hlazeným povrchem. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu okru. Tuto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2 Monochromní nátěr v odstínu světlého okru s tmavším soklem. Vrstva č. 3 Fialový sokl vysoký 1,3 m s imitací kamene, stěny ve světlejším odstínu s imitací kamene. Vrstva č. 4 Šedomodrý monochromní nátěr. Vrstva č. 5 Hlinkové monochromní nátěry v odstínu žluté. Vrstva č. 6 Novodobé nátěry s válečky a bílé hlinkové nátěry. Vyhodnocení nálezů:

42 Nejhodnotnější a nejlépe dochovaná je vrstva č. 1. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji zakonzervovat všechny vrstvy vyjma vrstvy č. 5 a 6 provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnosti provést výmalbu zjištěnou ve vrstvě č. 1. Pohled na sondu odhalující vrstvu č.2 a 3. Místnost č. 228 Popis a stav omítek : Jedná se o místnost šatny či koupele v jádru východního křídla. Strop je plochý s nízkým fabionem.

43 Na stěnách se dochovali pozdně barokní omítky Omítky jsou jednovrstvé, vápenné s hlazeným povrchem. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu okru. Tuto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2 Několik monochromních nátěrů v odstínu šedomodré. Vrstva č. 3 Novodobé hlinkové nátěry s válečky a bílé hlinkové nátěry. Vyhodnocení nálezů: Nejhodnotnější a nejlépe dochovaná je vrstva č. 1. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji zakonzervovat všechny vrstvy vyjma vrstvy č. 3 provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Doplnit štukovou výzdobu stropu. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnosti provést výmalbu zjištěnou ve vrstvě č. 1.

44 Pohled na sondu odhalující vrstvy č. 1 a 2. Místnost č. 229 Popis a stav omítek : Jedná se o místnost ložnice v jádru východního křídla. Stropy s vysokým fabionem zdobí štuková římsa, rám oddělující plochu stropu od plochy fabionu a bohatě členěný a profilovaný rám štukového zrcadla. Špaleta segmentového okna je zdobena štukovým profilem s klenákem stejně je zdoben také průhled do místnosti 219 Na stěnách se dochovali pozdně barokní omítky. Omítky jsou jednovrstvé, vápenné s důkladně hlazeným povrchem. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu červené později přetřený v odstínu okru s červenou linkou. Stejně byla barevně upravena také plocha orámovaná středovým štukovým rámem. Tyto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2

45 Monochromní nátěr v odstínu béžové s tmavším soklem. Vrstva č. 3 Monochromní nátěr v odstínu světle modré s tmavším soklem. Vrstva č. 4 Monochromní nátěr v odstínu modro zelené s tmavším soklem. Vrstva č. 5 Novodobé hlinkové nátěry s válečky a bílé hlinkové nátěry. Vyhodnocení nálezů: Nejhodnotnější a nejlépe dochovaná je vrstva č. 1. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji zakonzervovat všechny vrstvy vyjma vrstvy č. 5 provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnosti provést výmalbu zjištěnou ve vrstvě č. 1.

46 Pohled na sondu provedenou na stěně a soklu s nálezem vrstvy č. 1 a dalších vrstev s monochromní úpravou stěn a soklu. Pohled na sondu provedenou na stropě a štukové výzdobě odhalující vrstvu č. 1 a mladší barevné úpravy.

47 Celkový pohled na štukový rám stropu. Pohled na vrstvu č. 4, nalezenou na soklu a profilu štuku lemujícím průhled do místnosti 219. Štukový profil je shodný se štukovým profilem rámu stropu a profily štukových rámů místností 213, 215 a 209/ 210.

48 Detail štukového rámu okna do místnosti 230. Místnost č. 232 a 233 Popis a stav omítek : Jedná se o místnost chodby v jádře východního křídla přístupné z bočního schodiště. Chodba sloužila pro obsluhu přikládacích otvorů do kamen. Stropy jsou ploché s nízkým fabionem. Na stěnách se dochovali pozdně barokní omítky. Omítky jsou jednovrstvé, vápenné s hlazeným povrchem. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu okru s červenou hlinkou. Tyto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2

49 Monochromní světlešedý nátěr stěn s nízkým soklem v odstínu světlešedé s okrovým pásem.. Vrstva č. 3 Tmavě šedý sokl s imitací kamene. Vrstva č. 4 Světle šedý sokl s imitací kamene zakončený dvěma červenými linkami, na stěnách světle šedá s jednoduchým mramorováním.. Vrstva č. 5 Tmavě růžový sokl s dekorativní malbou. Vrstva č. 6 Světle růžoví monochromní nátěr s válečkem.. Vrstva č. 7 Hlinkové monochromní nátěry v odstínu bílé se žlutým válečkem na vysokém soklu a plochy bílé.. Vyhodnocení nálezů: Nejhodnotnější a nejlépe dochovaná je vrstva č. 1. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji zakonzervovat všechny vrstvy vyjma vrstvy č. 6 a7 provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnosti provést výmalbu zjištěnou ve vrstvě č. 1

50 Pohled na dekorativní malbu soklu vrstvy č. 5.

51 Pohled na sokl odhalující vrstvu výmalby č. 1 a mladší vrstvy dekorativních výzdob soklu. Místnost schodiště č.3 Popis a stav omítek : Jedná se o prostor schodiště v západním křídle spojujícího 2NP s půdou. Stropy jsou ploché. Dvě ramena po 7 schodech s podestou z pálených čtvercových cihel topinek mají výzdobu shodnou s výzdobou chodeb. Poslední rameno s 8 schody v prostoru půdy má režné omítky s vápennými nátěry. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Na stěnách se dochovali vrstvy výmalby shodné s nálezy na chodbách 201 a 202. Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu červené později přetřený v odstínu okru. V odstínech červené a okru byla provedena také orámovaná plocha stropu. Tyto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2

52 Monochromní nátěr stěn v odstínu okru. Vysoký sokl byl cákaný různobarevně což mělo imitovat strukturu kamene. Tato technika byla oblíbená v na konci 19. a počátkem 20. století. Vrstva č. 3 Monochromní nátěr v odstínu růžové se stejnou úpravou jako vrstva č. 2. Vrstva č. 4 Bílí vápenný nátěr provedený po lokálních opravách povrchu. Vrstva č. 5 Několik šedomodrých monochromních nátěrů na stěnách i stropu. Vrstva č. 6 Zelené monochromní nátěry na stěnách. Na stropech nátěry bílé. Vrstva č. 7 Béžový monochromní nátěr stěn. Na stropech nátěr bílí. Vrstva č. 8 Na soklech do 1,1 m výšky červený monochromní nátěr s linkami. Na stěnách monochromní růžoví nátěr. Na stropech nátěr bílí. Vyhodnocení nálezů: Nejhodnotnější a nejlépe dochovaná je vrstva č. 1. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji zakonzervovat všechny vrstvy vyjma vrstvy č. 9 provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnostech provést malířskou úpravu podle vrstvy č. 1, která je soudobá s barevnými úpravami presentovanými v místnostech které chodby a schodiště spojují.

53 Pohled na stěny schodiště. Pohled na sondu odhalující výzdobu soklu vrstvu č. 1.

54 Místnost schodiště č.6 Popis a stav omítek : Jedná se o prostor schodiště v západním křídle spojujícího 2NP s půdou. Stropy jsou klenuté valenými a křížovými klenbami s vytaženými hřebínky. Jednotlivé úseky stěn ramen schodiště jsou odděleny jednoduchými pilastry a klenebními pasy. Tři ramena po 7 schodech s podestou z pálených čtvercových cihel topinek mají výzdobu shodnou s výzdobou chodeb. Pro přípravu omítek byl použit kopaný písek z místních lokalit. Omítky se dochovali v dobrém stavu. Popis nalezených vrstev výmalby: Na stěnách se dochovali vrstvy výmalby shodné s nálezy na chodbách 201 a 202. Vrstva č. 1 Bílé monochromní vápenné nátěry na celé ploše stěn a stropu s nízkými sokly v odstínu červené později přetřený v odstínu okru. V odstínech červené a okru byla provedena také orámovaná plocha stropu. Tyto vrstvy lze datovat do přelomu 18. a 19. století. Vrstva č. 2 Monochromní nátěr stěn v odstínu okru. Vysoký sokl byl různobarevně cákaný což mělo imitovat strukturu kamene. Tato technika byla oblíbená v na konci 19. a počátkem 20. století. Vrstva č. 3 Monochromní nátěr v odstínu růžové se stejnou úpravou jako vrstva č. 2. Vrstva č. 4 Bílí vápenný nátěr provedený po lokálních opravách povrchu. Vrstva č. 5 Několik šedomodrých monochromních nátěrů na stěnách i stropu. Vrstva č. 6 Zelené monochromní nátěry na stěnách. Na stropech nátěry bílé.

55 Vrstva č. 7 Béžový monochromní nátěr stěn. Na stropech nátěr bílí. Vrstva č. 8 Na soklech do 1,1 m výšky červený monochromní nátěr s linkami. Na stěnách monochromní růžoví nátěr. Na stropech nátěr bílí. Vrstva č. 9 Novodobé bílé hlinkové nátěry a zelený olejový nátěr soklů. Vyhodnocení nálezů: Nejhodnotnější a nejlépe dochovaná je vrstva č. 1. Další vrstvy se dochovali fragmentárně, tak jak byly při opravách povrchu odstraňovány jejich nesoudržné části. Záměr obnovy: Navrhuji zakonzervovat všechny vrstvy vyjma vrstvy č. 9 provedené hlinkami, které jsou kontaminované plísněmi a zadržují značné procento vzdušné vlhkosti. Zakonzervované vrstvy navrhuji přetřít separačním vápenným nátěrem, opravit defekty omítek. Povrch vyrovnat velmi tenkou vrstvou štuku a v místnostech provést malířskou úpravu podle vrstvy č. 1, která je soudobá s barevnými úpravami presentovanými v místnostech které chodby a schodiště spojují.

56 Pohled na sondy odhalující výzdobu soklu vrstvu č. 1a mladší malířské úpravy..

57 Pohled na klenbu nad podestou schodiště do 1 NP.

58 NÁVRH POSTUPU RESTAUROVÁNÍ V BODECH: 1 Etapa A) Dokumentace stavu před započetím prací B) Postupné snímání novodobých degradujících vrstev výmalby a rozšíření stratigrafického průzkumu. C) Částečné snímání mladších malířských úprav. D) Celoplošná povrchová fixáž. E) Vyjmutí el. Instalace a degradujících sádrových a cementových plomb. F) Fixáž a podtmelení okrajů v defektech omítky nesoucí malbu. G) Hloubková fixáž a injektáž uvolněných partií omítky. 2. Etapa H) Provedení separačního vápenného nátěru. I) Přetažení ponechaných mladších malířských úprav vápenným štukem strukturou odpovídajícím kvalitě povrchu barokních omítek. J) Doplnění jádrových omítek a intonaka. K) Podložení tmelů a nových omítek vápenným nátěrem. L) Barevné scelení ploch. M) Závěrečná fixáž Návrh technologií a použitých materiálů: o o o Vápno, jakožto nosný materiál pro tmely, injektážní směsi apod. Jedním z nejkvalitnějších je altmannsteinské vápno, pálené klasickou starou technologií na dřevěném uhlí, uleželé v zemi minimálně 5 let. Alternativou je domací vápno z lokality Čertovy schody uleželé minimálně 3 roky. Reverzibilní přelepy, havarijní zajištění uvolněných barevných a omítkových vrstev: Lovóza nebo Klucel G, 2-hydroxypropyleter celulózy, neutrální, plně reverzibilní, vodný roztok. Materiály řady Bewa pro přelepy uvolněných partií. Fixáže barevných a omítkových vrstev: Lascaux Hydro Grund 750, čistá, extrémně jemná vodní akrylátová disperze, nesíťující, dlouhodobě reverzibilní v organických rozpouštědlech, odolná proti mikroorganismům. Primal AC 33, čistě akrylátová vodní disperze.

59 o o Primal WS 24, čistě akrylátová vodní disperze, účinná pro extrémně degradované vrstvy. Koncentrace vodných disperzí akrylátů max. do 3-5% nebo přípravek Porosil ZTS. Hloubkové injektáže uvolněných a narušených omítkových vrstev: Materiály inovované řady Ledan firmy Techno Edile Toscana, a to Ledan D1, D2 a D3, samostatně nebo v kombinaci s vápnem a vhodnými plnivy (křída, mramorové moučky). Příprava malt pro doplnění omítek a defektů: Písky podobného složení (poměr a velikost zastoupení jednotlivých frakcí kameniva). Způsob aplikace, resp. koncentrace roztoků a příprava směsí je upravována podle lokální situace narušení barevných vrstev a omítek. o Povrchová fixáž je prováděna rovnoměrným nízkotlakým nástřikem aerosolu zvoleného roztoku. o Hloubková fixáž a injektáž je prováděna nízkotlakou injektáží zvoleného roztoku/směsi pomocí injekčních stříkaček či injektomatu do trhlin, pod uvolněné okraje nebo do otvorů o průměru do 5mm vrtaných v místech dutin a nesoudržného podkladu. Otvory jsou prováděny tak, aby nenarušily motiv malby, po injektáži zůstávají otevřené, aby byl zajištěn přístup vzduchu a vzdušné vlhkosti nutné k vyzrání injektážní směsi. Veškeré materiály a postupy budou konzultovány s příslušným památkovým dozorem.
