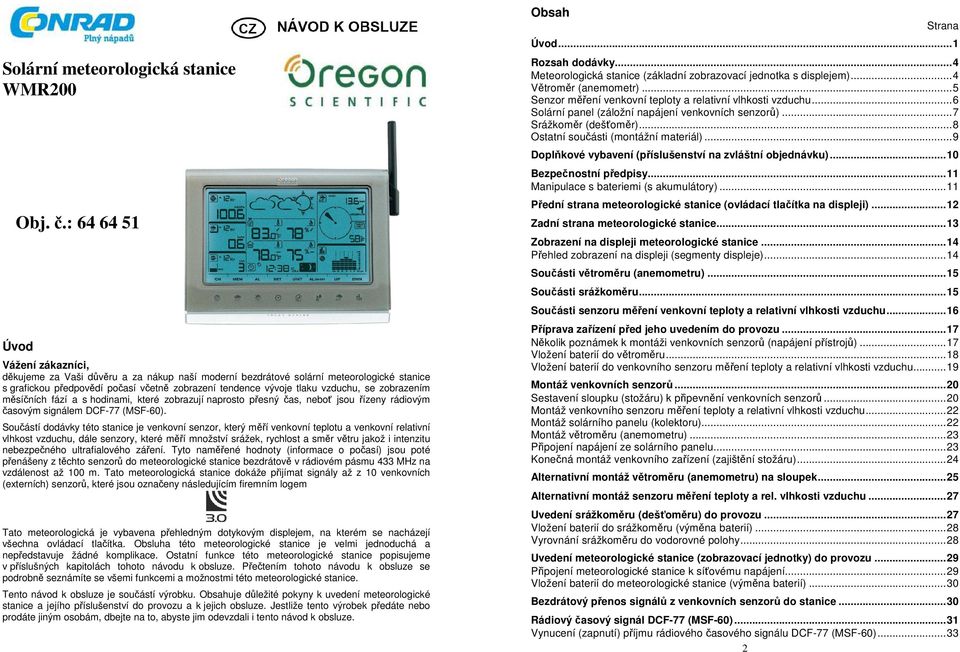

1 Obsah Strana Úvod...1 Solární meteorologická stanice WMR200 Rozsah dodávky...4 Meteorologická stanice (základní zobrazovací jednotka s displejem)...4 Větroměr (anemometr)...5 Senzor měření venkovní teploty a relativní vlhkosti vzduchu...6 Solární panel (záložní napájení venkovních senzorů)...7 Srážkoměr (dešťoměr)...8 Ostatní součásti (montážní materiál)...9 Doplňkové vybavení (příslušenství na zvláštní objednávku)...10 Bezpečnostní předpisy...11 Manipulace s bateriemi (s akumulátory)...11 Obj. č.: Přední strana meteorologické stanice (ovládací tlačítka na displeji)...12 Zadní strana meteorologické stanice...13 Zobrazení na displeji meteorologické stanice...14 Přehled zobrazení na displeji (segmenty displeje)...14 Součásti větroměru (anemometru)...15 Součásti srážkoměru...15 Součásti senzoru měření venkovní teploty a relativní vlhkosti vzduchu...16 Úvod Vážení zákazníci, děkujeme za Vaši důvěru a za nákup naší moderní bezdrátové solární meteorologické stanice s grafickou předpovědí počasí včetně zobrazení tendence vývoje tlaku vzduchu, se zobrazením měsíčních fází a s hodinami, které zobrazují naprosto přesný čas, neboť jsou řízeny rádiovým časovým signálem DCF-77 (MSF-60). Součástí dodávky této stanice je venkovní senzor, který měří venkovní teplotu a venkovní relativní vlhkost vzduchu, dále senzory, které měří množství srážek, rychlost a směr větru jakož i intenzitu nebezpečného ultrafialového záření. Tyto naměřené hodnoty (informace o počasí) jsou poté přenášeny z těchto senzorů do meteorologické stanice bezdrátově v rádiovém pásmu 433 MHz na vzdálenost až 100 m. Tato meteorologická stanice dokáže přijímat signály až z 10 venkovních (externích) senzorů, které jsou označeny následujícím firemním logem Tato meteorologická je vybavena přehledným dotykovým displejem, na kterém se nacházejí všechna ovládací tlačítka. Obsluha této meteorologické stanice je velmi jednoduchá a nepředstavuje žádné komplikace. Ostatní funkce této meteorologické stanice popisujeme v příslušných kapitolách tohoto návodu k obsluze. Přečtením tohoto návodu k obsluze se podrobně seznámíte se všemi funkcemi a možnostmi této meteorologické stanice. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení meteorologické stanice a jejího příslušenství do provozu a k jejich obsluze. Jestliže tento výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Příprava zařízení před jeho uvedením do provozu...17 Několik poznámek k montáži venkovních senzorů (napájení přístrojů)...17 Vložení baterií do větroměru...18 Vložení baterií do venkovního senzoru měření teploty a relativní vlhkosti vzduchu...19 Montáž venkovních senzorů...20 Sestavení sloupku (stožáru) k připevnění venkovních senzorů...20 Montáž venkovního senzoru měření teploty a relativní vlhkosti vzduchu...22 Montáž solárního panelu (kolektoru)...22 Montáž větroměru (anemometru)...23 Připojení napájení ze solárního panelu...23 Konečná montáž venkovního zařízení (zajištění stožáru)...24 Alternativní montáž větroměru (anemometru) na sloupek...25 Alternativní montáž senzoru měření teploty a rel. vlhkosti vzduchu...27 Uvedení srážkoměru (dešťoměru) do provozu...27 Vložení baterií do srážkoměru (výměna baterií)...28 Vyrovnání srážkoměru do vodorovné polohy...28 Uvedení meteorologické stanice (zobrazovací jednotky) do provozu...29 Připojení meteorologické stanice k síťovému napájení...29 Vložení baterií do meteorologické stanice (výměna baterií)...30 Bezdrátový přenos signálů z venkovních senzorů do stanice...30 Rádiový časový signál DCF-77 (MSF-60)...31 Vynucení (zapnutí) příjmu rádiového časového signálu DCF-77 (MSF-60)

2 Vypnutí příjmu rádiového časového signálu DCF-77 (MSF-60)...33 Část displeje zobrazující čas, denní alarm (čas buzení) a měsíční fáze...34 Zobrazení měsíčních fází...35 Ruční nastavení času (přepnutí stanice do režimu jejího nastavení)...36 Změna zobrazení na displeji meteorologické stanice...36 Zobrazení informací o atmosférickém tlaku (funkce barometru)...37 Zadání nadmořské výšky místa použití meteorologické stanice...38 Zobrazení informací o dešťových srážkách (funkce srážkoměru)...39 Kumulované (celkové) množství srážek od určitého data...40 Zadání data, od kterého má ukládat stanice do své paměti informace o množství srážek...40 Zobrazení informací o naměřené intenzitě ultrafialového záření...40 Zobrazení informací o větru (funkce větroměru, anemometru)...41 Vysvětlení pojmu pociťovaná teplota působením větru (WIND CHILL)...41 Zobrazení teploty a relativní vlhkosti vzduchu...43 Segment displeje zobrazující pokojovou teplotu a relativní vlhkost vzduchu...43 Vzájemný vztah mezi teplotou a vlhkostí vzduchu...43 Segment displeje zobrazující venkovní teplotu a relativní vlhkost vzduchu...44 Vysvětlení pojmu teplota rosného bodu (DEW POINT)...44 Tabulka teplot rosného bodu...45 Jakým způsobem docílíte správnou teplotu a vlhkost vzduchu...45 Změna jednotky teploty...46 Zobrazení naměřených hodnot ze všech použitých venkovních senzorů...46 Tendence (trend) vývoje teplot a relativních vlhkostí vzduchu...46 Index naměřené vysoké pokojové nebo venkovní teploty (HEAT INDEX)...46 Sloupcový diagram naměřených hodnot za posledních 24 hodin...47 Grafická předpověď počasí...48 Funkce alarmů a buzení (denní alarm)...50 Zobrazení maximálních a minimálních naměřených hodnot...51 Zobrazení naměřených hodnot za posledních 24 (10) hodin...52 Záznamník naměřených hodnot (DATA LOGGER)...52 Zobrazení počtu zbývajících dní (zaplnění vnitřní paměti meteorologické stanice)...52 Vymazání záznamníku naměřených hodnot...53 Zpětné nastavení stanice a venkovních senzorů na dílenské parametry...53 Připojení meteorologické stanice k osobnímu počítači (notebooku)...54 Minimální požadavky na operační systém a na počítač...54 Instalace software (Windows XP)...54 Připojení meteorologické stanice k osobnímu počítači (notebooku)...54 Technické údaje...55 Čištění a údržba stanice a venkovních senzorů (bezpečnostní předpisy)...56 Rozsah dodávky Meteorologická stanice (základní zobrazovací jednotka s displejem) USB kabel Síťový napájecí zdroj (6 V DC) 4 baterie velikosti AA (1,5 V) 3 4

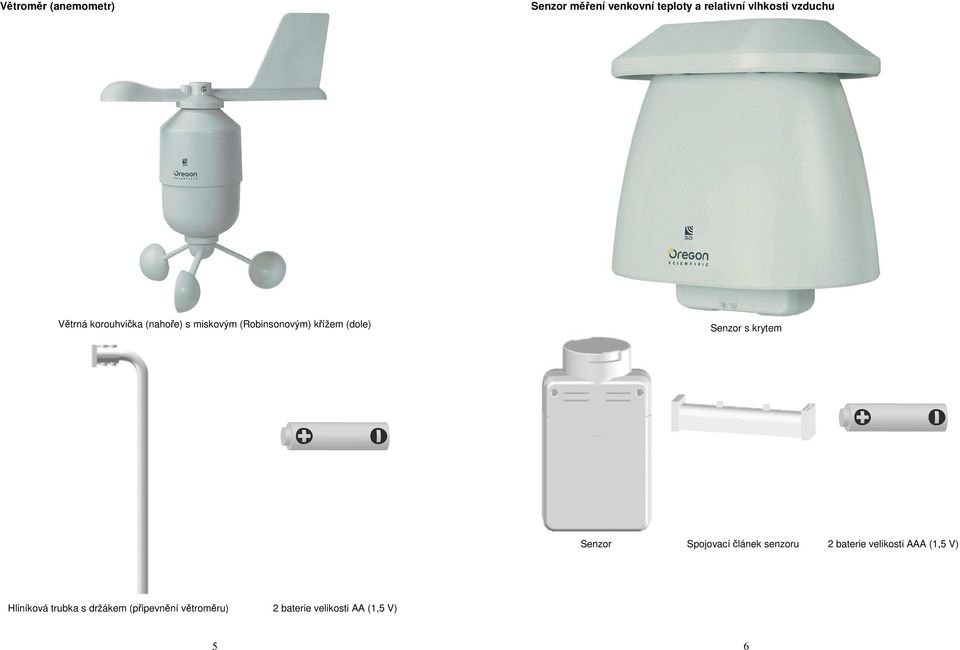

3 Větroměr (anemometr) Senzor měření venkovní teploty a relativní vlhkosti vzduchu Větrná korouhvička (nahoře) s miskovým (Robinsonovým) křížem (dole) Senzor s krytem Senzor Spojovací článek senzoru 2 baterie velikosti AAA (1,5 V) Hliníková trubka s držákem (připevnění větroměru) 2 baterie velikosti AA (1,5 V) 5 6

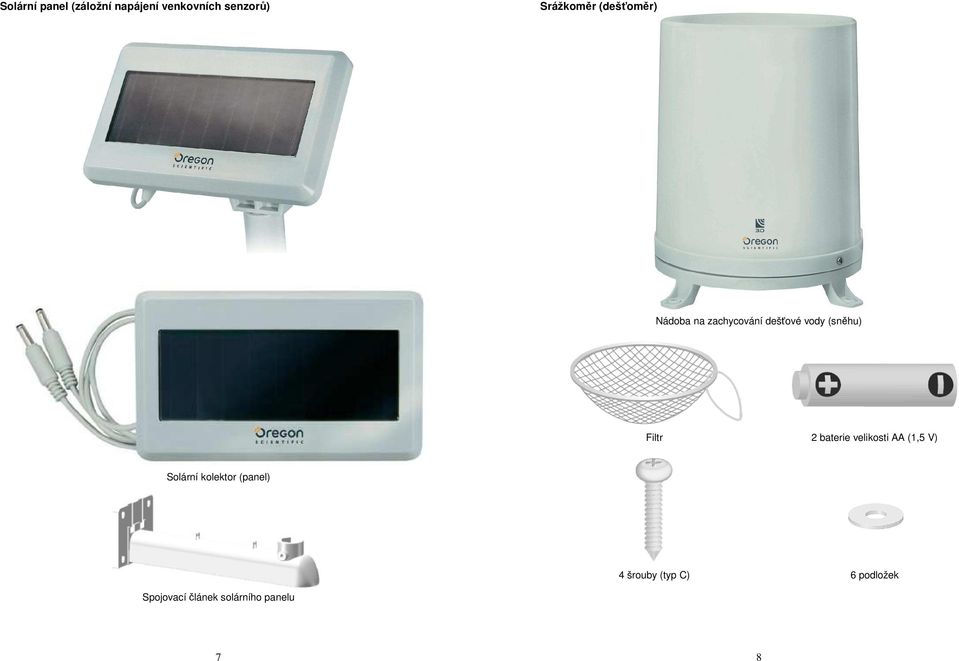

4 Solární panel (záložní napájení venkovních senzorů) Srážkoměr (dešťoměr) Nádoba na zachycování dešťové vody (sněhu) Filtr 2 baterie velikosti AA (1,5 V) Solární kolektor (panel) 4 šrouby (typ C) 6 podložek Spojovací článek solárního panelu 7 8

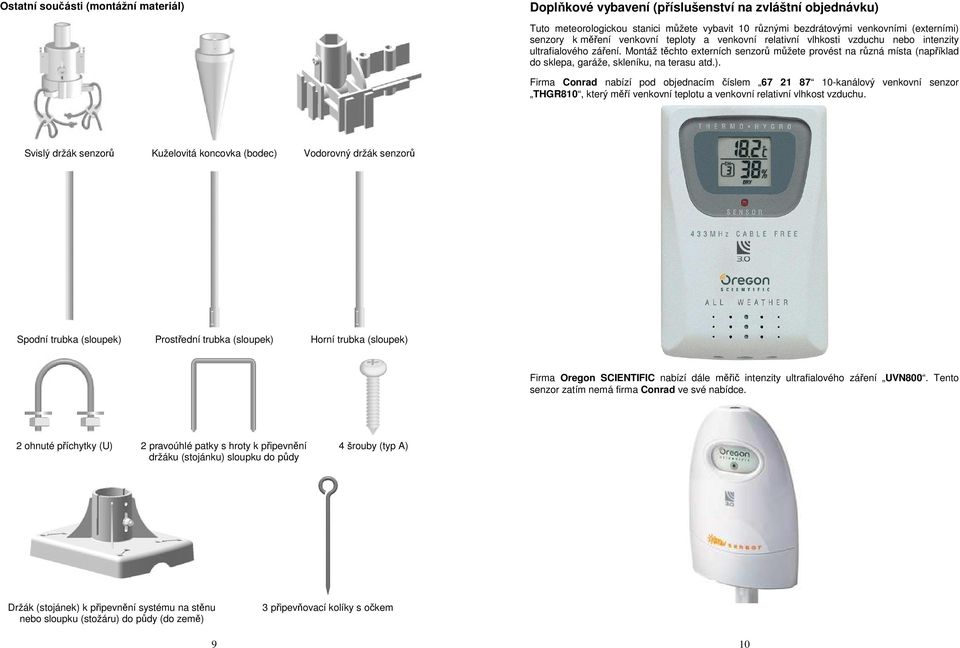

5 Ostatní součásti (montážní materiál) Doplňkové vybavení (příslušenství na zvláštní objednávku) Tuto meteorologickou stanici můžete vybavit 10 různými bezdrátovými venkovními (externími) senzory k měření venkovní teploty a venkovní relativní vlhkosti vzduchu nebo intenzity ultrafialového záření. Montáž těchto externích senzorů můžete provést na různá místa (například do sklepa, garáže, skleníku, na terasu atd.). Firma Conrad nabízí pod objednacím číslem kanálový venkovní senzor THGR810, který měří venkovní teplotu a venkovní relativní vlhkost vzduchu. Svislý držák senzorů Kuželovitá koncovka (bodec) Vodorovný držák senzorů Spodní trubka (sloupek) Prostřední trubka (sloupek) Horní trubka (sloupek) Firma Oregon SCIENTIFIC nabízí dále měřič intenzity ultrafialového záření UVN800. Tento senzor zatím nemá firma Conrad ve své nabídce. 2 ohnuté příchytky (U) 2 pravoúhlé patky s hroty k připevnění držáku (stojánku) sloupku do půdy 4 šrouby (typ A) Držák (stojánek) k připevnění systému na stěnu nebo sloupku (stožáru) do půdy (do země) 3 připevňovací kolíky s očkem 9 10

6 Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neodpovídáme za věcné škody, úrazy osob, které by byly způsobeny nedodržováním bezpečnostních předpisů nebo neodborným zacházením se všemi přístroji, které tvoří příslušenství této meteorologické stanice. V těchto případech zanikají jakékoliv nároky, které by jinak vyplývaly ze záruky výrobku. Grafická předpověď počasí zobrazovaná na displeji stanice slouží pouze k orientačním účelům a neznamená absolutně přesnou předpověď počasí. Výrobce stanice a prodejce neručí v žádném případě za nesprávné zobrazení naměřených hodnot a předpovědí počasí (jakož i za následky, které by z nesprávných zobrazení mohly vyplývat). Tento výrobek nesmí být používán k informování veřejnosti. Tato stanice je určena a pouze k používání v suchých místnostech (nevystavujte proto tuto stanici vlhkosti a mokru, extrémním teplotám jakož i přímému slunečnímu záření). Nevystavujte dále všechny použité přístroje silným vibracím nebo otřesům. Meteorologická stanice a její součásti (příslušenství) nejsou žádné dětské hračky a nepatří do rukou malých dětí. Nepoužívejte venkovní (externí) senzory v nemocnicích a ve zdravotnických zařízeních. I když venkovní senzory vyzařují pouze relativně slabé rádiové signály, mohly by tyto signály způsobit poruchy funkcí zařízení a systémů na udržování lidských životů. Totéž platí i pro jiné oblasti s podobnou problematikou. Nezapínejte meteorologickou stanici nikdy okamžité poté, co jste ji přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla meteorologickou stanici respektive její napájecí síťový adaptér za určitých okolností zničit. Nechte meteorologickou stanici vypnutou tak dlouho (nepřipojujte ji k síťovému napájení), dokud se její teplota nevyrovná s teplotou okolí (to může trvat i několik hodin). Vyměňujte v příslušném přístroji (v senzoru) vždy všechny baterie najednou. Nenechávejte v přístrojích vybité baterie. Mohly by vytéci a způsobit poškození přístrojů. Poškození přístrojů mohou způsobit i nesprávnou polaritou do přístrojů vložené baterie. Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do vnitřního zapojení meteorologické stanice a ostatních přístrojů (senzorů, síťového napájecího zdroje). Manipulace s bateriemi (s akumulátory) Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do rukou malých dětí! Nenechávejte v přístrojích vybité baterie. Mohly by vytéci a způsobit poškození přístrojů. Poškození přístrojů mohou způsobit i nesprávnou polaritou do přístrojů vložené baterie. Vyteklé nebo jinak poškozené baterie (akumulátory) mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor na to, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Vybité baterie a již nepoužitelné akumulátory jsou zvláštním odpadem a nepatří v žádném případě do normálního domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Přední strana meteorologické stanice (ovládací tlačítka na displeji) Dotýkejte se displeje meteorologické stanice pouze lehce prstem. Nedotýkejte se displeje žádnými ostrými (kovovými) předměty a příliš na něj netlačte! Přílišný tlak by mohl displej meteorologické stanice poškodit. 1 Tlačítko MEM : Zobrazení aktuálních naměřených hodnot a do vnitřní paměti stanice uložených maximálních a minimálních hodnot. 2 Tlačítko CH : Přepínání mezi 10 různými kanály, volba čísla venkovního senzoru. 3 Tlačítko AL : Zobrazení a ruční nastavení času a data, času buzení (denního alarmu) jakož i alarmů vysokých a nízkých hodnot (HI / LO) informací o počasí (například teploty vzduchu). 4 Tlačítko SET : Přepnutí meteorologické stanice do režimu jejího nastavení. 5 Anténa. 6 Tlačítko AL ON/OFF : Zapnutí (aktivace) nebo vypnutí (deaktivace) funkcí alarmů. 7 Tlačítko UNIT : Volba jednotek měření (například přepnutí mezi C a F). 8 Tlačítka UP a DWN : Zvýšení a snížení hodnoty v režimu nastavení stanice. Pod ovládacími tlačítky (pod dotykovým displejem meteorologické stanice) se nacházejí kontrolky (svítivé diody) se symboly, které signalizují provozní režimy meteorologické stanice, například použití barometru, srážkoměru, větroměru atd. Šetřete životní prostředí! Přispějte k jeho ochraně! 11 12

7 Zadní strana meteorologické stanice Zobrazení na displeji meteorologické stanice Přehled zobrazení na displeji (segmenty displeje) 1 Symbol znázorňující propojení meteorologické stanice s osobním počítačem (notebookem). 2 Symbol zobrazující stav nabití do meteorologické stanice vložených baterií. 3 Meteorologická stanice není napájena ze síťového napájecího zdroje. 4 Segment displeje zobrazující informace o tlaku vzduchu (barometr). 5 Segment displeje zobrazující informace o dešťových srážkách (srážkoměr). 1 Konektor USB: Připojení meteorologické stanice k osobnímu počítači (notebooku). 2 Zapnutí nebo vypnutí osvětlení (zadního podsvícení) displeje. 3 Bateriové pouzdro (4 baterie 1,5 V velikosti AA). 4 Konektor k připojení napájení ze síťového napájecího zdroje (adaptéru). 5 Otvory k zavěšení meteorologické stanice na stěnu / výklopné opěrky k postavení meteorologické stanice na rovnou plochu (stůl). 6 Otvor se zapuštěným tlačítkem RESET : Zpětné nastavení meteorologické stanice na základní (dílenské) parametry. 6 Segment displeje zobrazující informace o ultrafialovém záření. 7 Segment displeje zobrazující čas, denní alarm (čas buzení) a měsíční fáze. 8 Grafická předpověď počasí. 9 Segment displeje zobrazující venkovní teplotu a venkovní relativní vlhkost vzduchu. 10 Segment displeje zobrazující informace o větru (větroměr). 11 Sloupcový diagram naměřených hodnot za posledních 24 hodin. 12 Segment displeje zobrazující pokojovou teplotu a pokojovou relativní vlhkost vzduchu. 7 Přepínač EU / UK : Tímto posuvným přepínačem zvolíte buď příjem rádiového časového signálu DCF-77, jehož vysílač se nachází v SRN v Mainflingenu poblíž Frankfurtu nad Mohanem ve Spolkové republice Německo (poloha přepínače EU ) nebo zvolíte příjem rádiového časového signálu MSF-60, jehož vysílač se nachází ve Velké Británii v Anthornu poblíž Rugby (poloha přepínače UK )

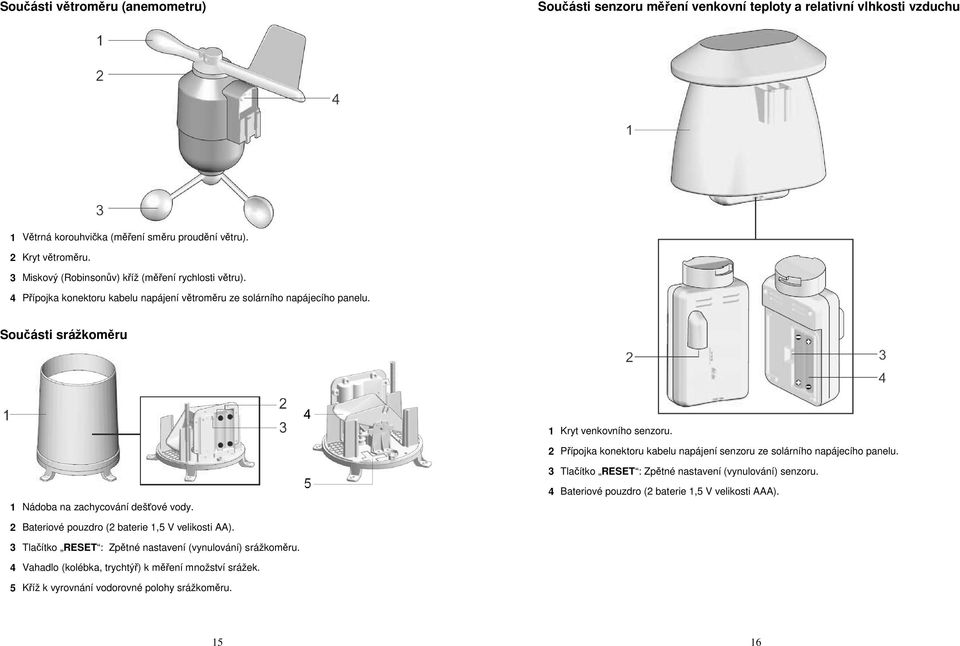

8 Součásti větroměru (anemometru) Součásti senzoru měření venkovní teploty a relativní vlhkosti vzduchu 1 Větrná korouhvička (měření směru proudění větru). 2 Kryt větroměru. 3 Miskový (Robinsonův) kříž (měření rychlosti větru). 4 Přípojka konektoru kabelu napájení větroměru ze solárního napájecího panelu. Součásti srážkoměru 1 Kryt venkovního senzoru. 2 Přípojka konektoru kabelu napájení senzoru ze solárního napájecího panelu. 3 Tlačítko RESET : Zpětné nastavení (vynulování) senzoru. 1 Nádoba na zachycování dešťové vody. 4 Bateriové pouzdro (2 baterie 1,5 V velikosti AAA). 2 Bateriové pouzdro (2 baterie 1,5 V velikosti AA). 3 Tlačítko RESET : Zpětné nastavení (vynulování) srážkoměru. 4 Vahadlo (kolébka, trychtýř) k měření množství srážek. 5 Kříž k vyrovnání vodorovné polohy srážkoměru

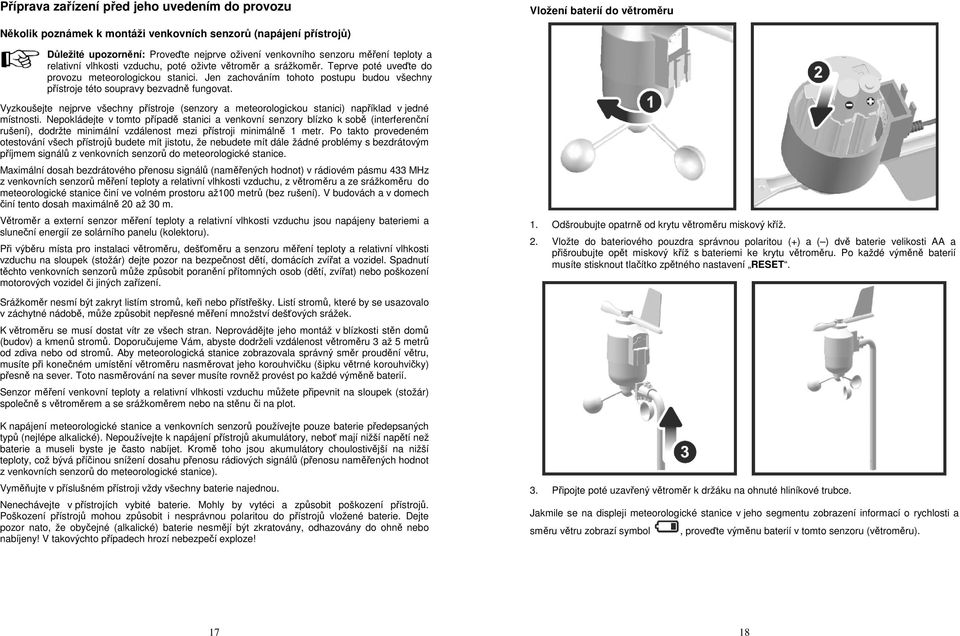

9 Příprava zařízení před jeho uvedením do provozu Vložení baterií do větroměru Několik poznámek k montáži venkovních senzorů (napájení přístrojů) Důležité upozornění: Proveďte nejprve oživení venkovního senzoru měření teploty a relativní vlhkosti vzduchu, poté oživte větroměr a srážkoměr. Teprve poté uveďte do provozu meteorologickou stanici. Jen zachováním tohoto postupu budou všechny přístroje této soupravy bezvadně fungovat. Vyzkoušejte nejprve všechny přístroje (senzory a meteorologickou stanici) například v jedné místnosti. Nepokládejte v tomto případě stanici a venkovní senzory blízko k sobě (interferenční rušení), dodržte minimální vzdálenost mezi přístroji minimálně 1 metr. Po takto provedeném otestování všech přístrojů budete mít jistotu, že nebudete mít dále žádné problémy s bezdrátovým příjmem signálů z venkovních senzorů do meteorologické stanice. Maximální dosah bezdrátového přenosu signálů (naměřených hodnot) v rádiovém pásmu 433 MHz z venkovních senzorů měření teploty a relativní vlhkosti vzduchu, z větroměru a ze srážkoměru do meteorologické stanice činí ve volném prostoru až100 metrů (bez rušení). V budovách a v domech činí tento dosah maximálně 20 až 30 m. Větroměr a externí senzor měření teploty a relativní vlhkosti vzduchu jsou napájeny bateriemi a sluneční energií ze solárního panelu (kolektoru). Při výběru místa pro instalaci větroměru, dešťoměru a senzoru měření teploty a relativní vlhkosti vzduchu na sloupek (stožár) dejte pozor na bezpečnost dětí, domácích zvířat a vozidel. Spadnutí těchto venkovních senzorů může způsobit poranění přítomných osob (dětí, zvířat) nebo poškození motorových vozidel či jiných zařízení. Srážkoměr nesmí být zakryt listím stromů, keři nebo přístřešky. Listí stromů, které by se usazovalo v záchytné nádobě, může způsobit nepřesné měření množství dešťových srážek. K větroměru se musí dostat vítr ze všech stran. Neprovádějte jeho montáž v blízkosti stěn domů (budov) a kmenů stromů. Doporučujeme Vám, abyste dodrželi vzdálenost větroměru 3 až 5 metrů od zdiva nebo od stromů. Aby meteorologická stanice zobrazovala správný směr proudění větru, musíte při konečném umístění větroměru nasměrovat jeho korouhvičku (šipku větrné korouhvičky) přesně na sever. Toto nasměrování na sever musíte rovněž provést po každé výměně baterií. Senzor měření venkovní teploty a relativní vlhkosti vzduchu můžete připevnit na sloupek (stožár) společně s větroměrem a se srážkoměrem nebo na stěnu či na plot. K napájení meteorologické stanice a venkovních senzorů používejte pouze baterie předepsaných typů (nejlépe alkalické). Nepoužívejte k napájení přístrojů akumulátory, neboť mají nižší napětí než baterie a museli byste je často nabíjet. Kromě toho jsou akumulátory choulostivější na nižší teploty, což bývá příčinou snížení dosahu přenosu rádiových signálů (přenosu naměřených hodnot z venkovních senzorů do meteorologické stanice). Vyměňujte v příslušném přístroji vždy všechny baterie najednou. Nenechávejte v přístrojích vybité baterie. Mohly by vytéci a způsobit poškození přístrojů. Poškození přístrojů mohou způsobit i nesprávnou polaritou do přístrojů vložené baterie. Dejte pozor nato, že obyčejné (alkalické) baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! 1. Odšroubujte opatrně od krytu větroměru miskový kříž. 2. Vložte do bateriového pouzdra správnou polaritou (+) a ( ) dvě baterie velikosti AA a přišroubujte opět miskový kříž s bateriemi ke krytu větroměru. Po každé výměně baterií musíte stisknout tlačítko zpětného nastavení RESET. 3. Připojte poté uzavřený větroměr k držáku na ohnuté hliníkové trubce. Jakmile se na displeji meteorologické stanice v jeho segmentu zobrazení informací o rychlosti a směru větru zobrazí symbol, proveďte výměnu baterií v tomto senzoru (větroměru)

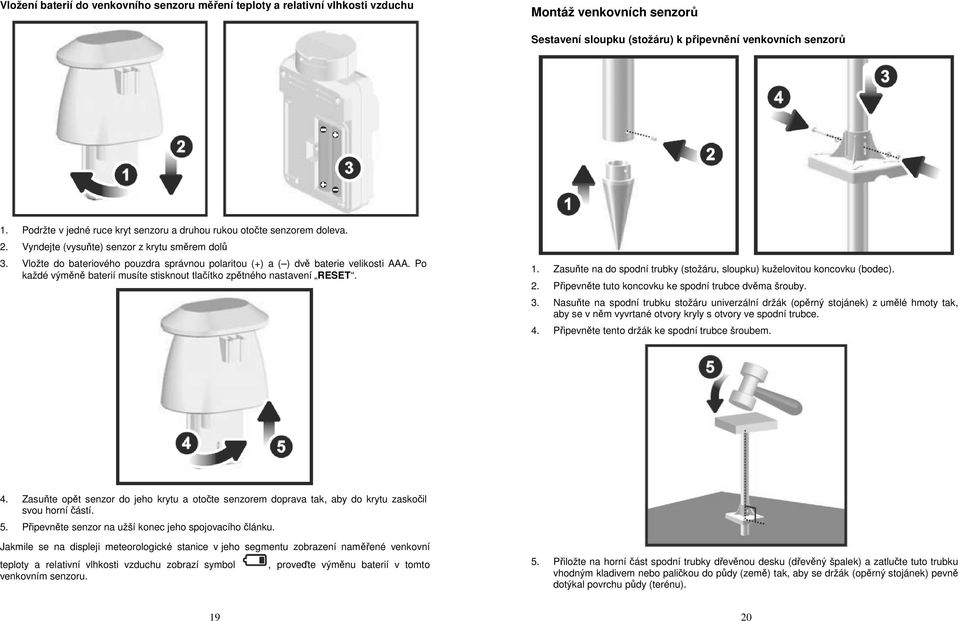

10 Vložení baterií do venkovního senzoru měření teploty a relativní vlhkosti vzduchu Montáž venkovních senzorů Sestavení sloupku (stožáru) k připevnění venkovních senzorů 1. Podržte v jedné ruce kryt senzoru a druhou rukou otočte senzorem doleva. 2. Vyndejte (vysuňte) senzor z krytu směrem dolů 3. Vložte do bateriového pouzdra správnou polaritou (+) a ( ) dvě baterie velikosti AAA. Po každé výměně baterií musíte stisknout tlačítko zpětného nastavení RESET. 1. Zasuňte na do spodní trubky (stožáru, sloupku) kuželovitou koncovku (bodec). 2. Připevněte tuto koncovku ke spodní trubce dvěma šrouby. 3. Nasuňte na spodní trubku stožáru univerzální držák (opěrný stojánek) z umělé hmoty tak, aby se v něm vyvrtané otvory kryly s otvory ve spodní trubce. 4. Připevněte tento držák ke spodní trubce šroubem. 4. Zasuňte opět senzor do jeho krytu a otočte senzorem doprava tak, aby do krytu zaskočil svou horní částí. 5. Připevněte senzor na užší konec jeho spojovacího článku. Jakmile se na displeji meteorologické stanice v jeho segmentu zobrazení naměřené venkovní teploty a relativní vlhkosti vzduchu zobrazí symbol venkovním senzoru., proveďte výměnu baterií v tomto 5. Přiložte na horní část spodní trubky dřevěnou desku (dřevěný špalek) a zatlučte tuto trubku vhodným kladivem nebo paličkou do půdy (země) tak, aby se držák (opěrný stojánek) pevně dotýkal povrchu půdy (terénu)

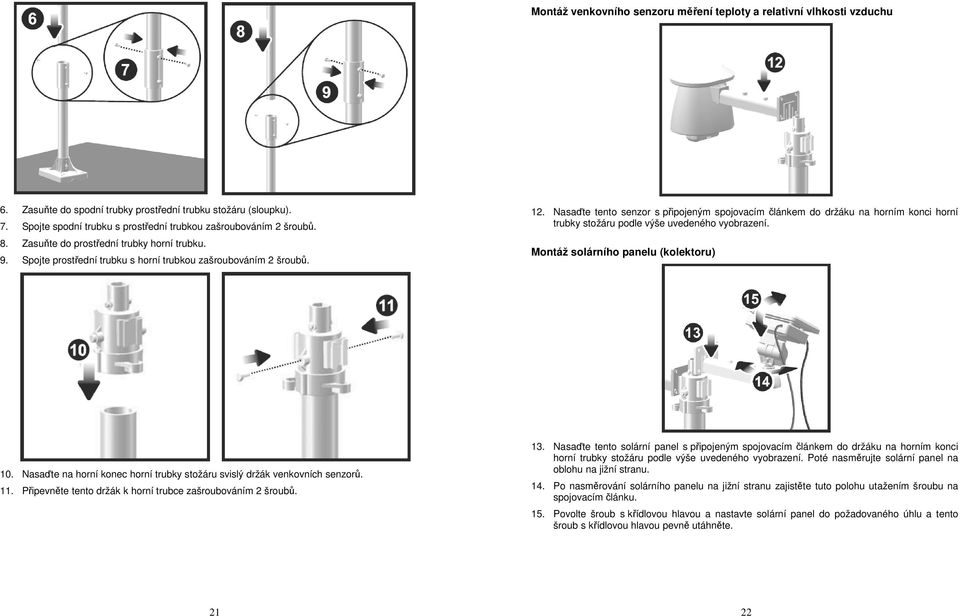

11 Montáž venkovního senzoru měření teploty a relativní vlhkosti vzduchu 6. Zasuňte do spodní trubky prostřední trubku stožáru (sloupku). 7. Spojte spodní trubku s prostřední trubkou zašroubováním 2 šroubů. 8. Zasuňte do prostřední trubky horní trubku. 9. Spojte prostřední trubku s horní trubkou zašroubováním 2 šroubů. 12. Nasaďte tento senzor s připojeným spojovacím článkem do držáku na horním konci horní trubky stožáru podle výše uvedeného vyobrazení. Montáž solárního panelu (kolektoru) 10. Nasaďte na horní konec horní trubky stožáru svislý držák venkovních senzorů. 11. Připevněte tento držák k horní trubce zašroubováním 2 šroubů. 13. Nasaďte tento solární panel s připojeným spojovacím článkem do držáku na horním konci horní trubky stožáru podle výše uvedeného vyobrazení. Poté nasměrujte solární panel na oblohu na jižní stranu. 14. Po nasměrování solárního panelu na jižní stranu zajistěte tuto polohu utažením šroubu na spojovacím článku. 15. Povolte šroub s křídlovou hlavou a nastavte solární panel do požadovaného úhlu a tento šroub s křídlovou hlavou pevně utáhněte

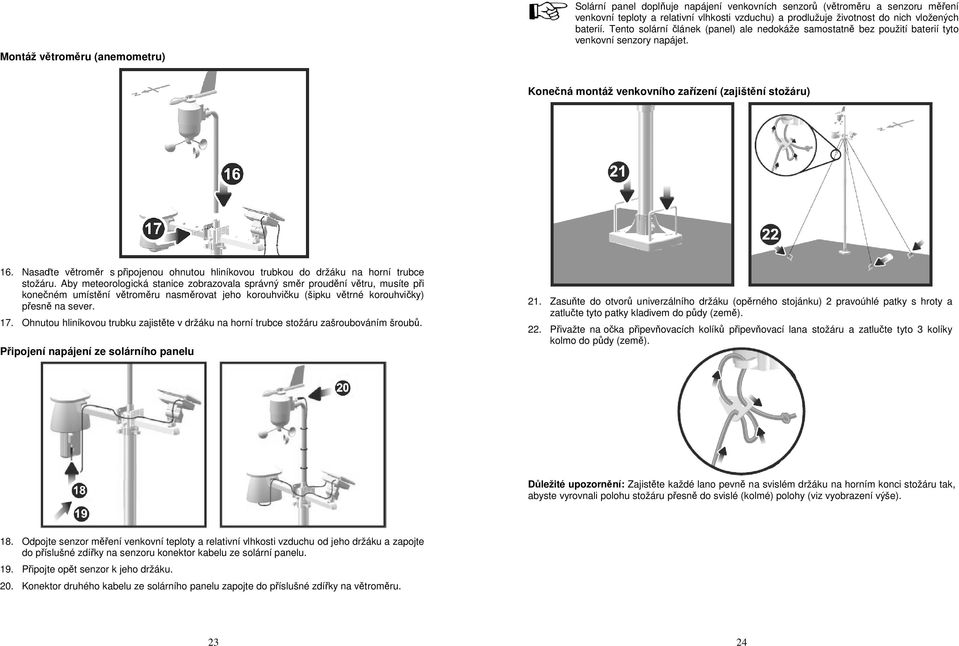

12 Montáž větroměru (anemometru) Solární panel doplňuje napájení venkovních senzorů (větroměru a senzoru měření venkovní teploty a relativní vlhkosti vzduchu) a prodlužuje životnost do nich vložených baterií. Tento solární článek (panel) ale nedokáže samostatně bez použití baterií tyto venkovní senzory napájet. Konečná montáž venkovního zařízení (zajištění stožáru) 16. Nasaďte větroměr s připojenou ohnutou hliníkovou trubkou do držáku na horní trubce stožáru. Aby meteorologická stanice zobrazovala správný směr proudění větru, musíte při konečném umístění větroměru nasměrovat jeho korouhvičku (šipku větrné korouhvičky) přesně na sever. 17. Ohnutou hliníkovou trubku zajistěte v držáku na horní trubce stožáru zašroubováním šroubů. Připojení napájení ze solárního panelu 21. Zasuňte do otvorů univerzálního držáku (opěrného stojánku) 2 pravoúhlé patky s hroty a zatlučte tyto patky kladivem do půdy (země). 22. Přivažte na očka připevňovacích kolíků připevňovací lana stožáru a zatlučte tyto 3 kolíky kolmo do půdy (země). Důležité upozornění: Zajistěte každé lano pevně na svislém držáku na horním konci stožáru tak, abyste vyrovnali polohu stožáru přesně do svislé (kolmé) polohy (viz vyobrazení výše). 18. Odpojte senzor měření venkovní teploty a relativní vlhkosti vzduchu od jeho držáku a zapojte do příslušné zdířky na senzoru konektor kabelu ze solární panelu. 19. Připojte opět senzor k jeho držáku. 20. Konektor druhého kabelu ze solárního panelu zapojte do příslušné zdířky na větroměru

13 Alternativní montáž větroměru (anemometru) na sloupek 4. Nasaďte větroměr s připojenou ohnutou hliníkovou trubkou do otvoru na držáku větroměru. 5. Připevněte tuto hliníkovou trubku šrouby. 6. Nasaďte senzor měření venkovní teploty a relativní vlhkosti vzduchu s připojeným spojovacím článkem do příchytky s drážkami na držáku podle výše uvedeného vyobrazení. 1. Připevněte univerzální držák (stojánek) z umělé hmoty ke sloupku pomocí dvou příchytek ve tvaru písmene U, nasaďte na závity těchto příchytek podložky a přišroubujte tento držák ke sloupku maticemi. Tento sloupek můžete umístit například na střechu domu. 2. Zasuňte do univerzálního držáku vodorovný držák větroměru. 3. Zajistěte tento vodorovný držák zašroubováním šroubu. 7. Nasaďte solární panel s připojeným spojovacím článkem do držáku na jeho druhé straně podle výše uvedeného vyobrazení. Nasměrujte solární panel na oblohu na jižní stranu. 8. Po nasměrování solárního panelu na jižní stranu zajistěte tuto polohu utažením šroubu na spojovacím článku. 9. Povolte šroub s křídlovou hlavou a nastavte solární panel do požadovaného úhlu a tento šroub s křídlovou hlavou pevně utáhněte

14 10. Odpojte senzor měření venkovní teploty a relativní vlhkosti vzduchu od jeho držáku a zapojte do příslušné zdířky na senzoru konektor kabelu ze solární panelu. Tento srážkoměr umístěte ve výši asi 1 m nad terénem na vhodný podstavec (například na rovný stůl z umělé hmoty). Neprovádějte instalaci srážkoměru pod stromy, keři nebo pod přístřešky. Listí stromů, které by se usazovalo v záchytné nádobě srážkoměru, může způsobit nepřesné měření množství srážek. Dosah bezdrátového přenosu signálů ze srážkoměru do meteorologické stanici činí ve volném prostoru maximálně 100 m. Vložení baterií do srážkoměru (výměna baterií) 11. Konektor druhého kabelu ze solárního panelu zapojte do příslušné zdířky na větroměru. Aby meteorologická stanice zobrazovala správný směr proudění větru, musíte při konečném umístění větroměru nasměrovat jeho korouhvičku (šipku větrné korouhvičky) přesně na sever. 1. Vyšroubujte šrouby krytu srážkoměru a tento kryt sundejte. 2. Vložte do bateriového pouzdra správnou polaritou (+) a ( ) dvě baterie velikosti AA. Po každé výměně baterií musíte stisknout tlačítko zpětného nastavení RESET. Jakmile se na displeji meteorologické stanice v jeho segmentu zobrazení naměřeného množství srážek zobrazí symbol, proveďte výměnu baterií v tomto senzoru (srážkoměru). Alternativní montáž senzoru měření teploty a rel. vlhkosti vzduchu Vyrovnání srážkoměru do vodorovné polohy 3. Odlepte z vahadla (trychtýře) srážkoměru lepící pásku (krycí fólii). Alternativně můžete senzor měření venkovní teploty a venkovní relativní vlhkosti vzduchu připevnit pomocí 4 šroubů (vrutů) například na dřevěný plot nebo na stěnu domu (viz vyobrazení výše). V tomto případě budete moci tento senzor napájet pouze bateriemi. Uvedení srážkoměru (dešťoměru) do provozu 27 28

15 Kápněte na kříž k vyrovnání vodorovné polohy srážkoměru několik kapek vody. Pokud se voda udrží přesně uprostřed kříže, je srážkoměr vyrovnán do vodorovné polohy viz vyobrazení vlevo. Pokud se voda rozteče na tomto kříži nahoru (1), doprava (2), doleva (3) nebo dolů (4), není srážkoměr vyrovnán do vodorovné polohy viz vyobrazení vpravo. V tomto případě vyrovnejte srážkoměr do vodorovné polohy následujícím způsobem: Budete-li meteorologickou stanici používat delší dobu, pak ji připojte podle výše uvedeného vyobrazení k síťovému napájení. Vložení baterií do meteorologické stanice (výměna baterií) Seřiďte vodorovnou polohu srážkoměru vyrovnáním výšky jeho opěrných nožiček a zajistěte tuto polohu šroubky. Použijte k tomuto účelu vhodný křížový šroubovák (viz vyobrazení výše). Uvedení meteorologické stanice (zobrazovací jednotky) do provozu Důležité upozornění: Vložte nejprve baterie do venkovních senzorů a teprve poté do meteorologické stanice. Připojení meteorologické stanice k síťovému napájení Otevřete kryt bateriového pouzdra meteorologické stanice na její zadní straně. Vložte do otevřeného pouzdra čtyři takzvané tužkové (nejlépe alkalické) baterie 1,5 V velikosti AA správnou polaritou jejich kontaktů viz označení (+) a ( ) v bateriovém pouzdru. Po každé výměně baterií stiskněte (například otevřenou kancelářskou sponkou nebo párátkem) zapuštěné tlačítko zpětného nastavení meteorologické stanice na dílenské parametry RESET, které se nachází v bateriovém pouzdru. Poté kryt bateriového pouzdra uzavřete. Jakmile se na displeji meteorologické stanice v segmentu zobrazení grafické předpovědi počasí symbol, proveďte výměnu baterií v meteorologické stanici. Pokud budete používat externí senzor měření intenzity ultrafialového záření, pak jakmile se na displeji meteorologické stanice v jeho segmentu zobrazení naměřené hodnoty intenzity ultrafialového záření zobrazí symbol, proveďte výměnu baterií v tomto senzoru. Bezdrátový přenos signálů z venkovních senzorů do stanice 1. Zvolte požadovaný režim zobrazení na displeji meteorologické stanice stisknutím příslušné ikony (příslušného symbolu). 2. Podržte na displeji meteorologické současně stisknutá tlačítka CH a MEM

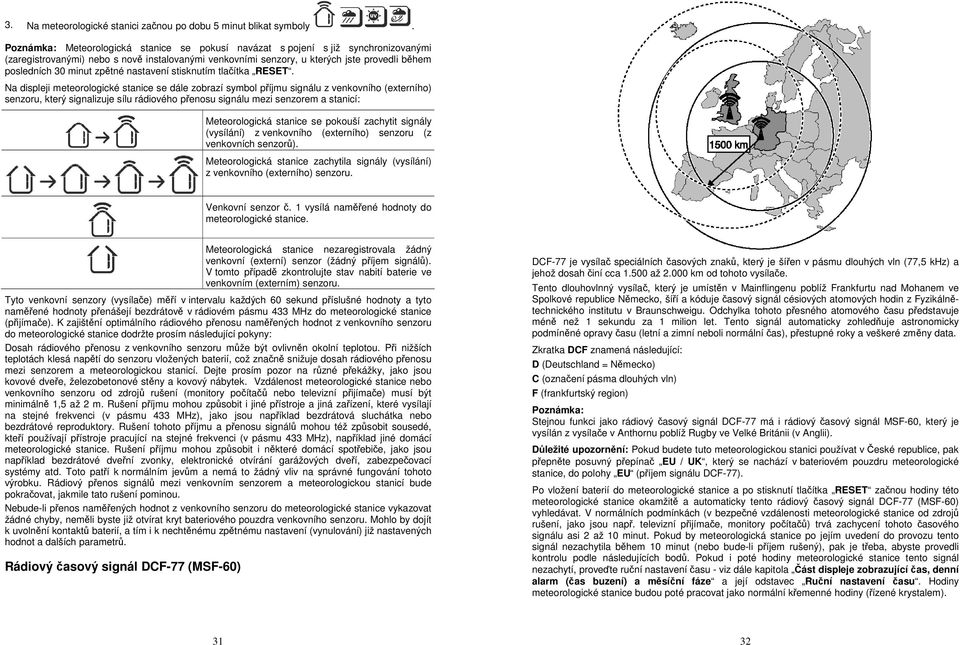

16 3. Na meteorologické stanici začnou po dobu 5 minut blikat symboly. Poznámka: Meteorologická stanice se pokusí navázat s pojení s již synchronizovanými (zaregistrovanými) nebo s nově instalovanými venkovními senzory, u kterých jste provedli během posledních 30 minut zpětné nastavení stisknutím tlačítka RESET. Na displeji meteorologické stanice se dále zobrazí symbol příjmu signálu z venkovního (externího) senzoru, který signalizuje sílu rádiového přenosu signálu mezi senzorem a stanicí: Meteorologická stanice se pokouší zachytit signály (vysílání) z venkovního (externího) senzoru (z venkovních senzorů). Meteorologická stanice zachytila signály (vysílání) z venkovního (externího) senzoru. Venkovní senzor č. 1 vysílá naměřené hodnoty do meteorologické stanice. Meteorologická stanice nezaregistrovala žádný venkovní (externí) senzor (žádný příjem signálů). V tomto případě zkontrolujte stav nabití baterie ve venkovním (externím) senzoru. Tyto venkovní senzory (vysílače) měří v intervalu každých 60 sekund příslušné hodnoty a tyto naměřené hodnoty přenášejí bezdrátově v rádiovém pásmu 433 MHz do meteorologické stanice (přijímače). K zajištění optimálního rádiového přenosu naměřených hodnot z venkovního senzoru do meteorologické stanice dodržte prosím následující pokyny: Dosah rádiového přenosu z venkovního senzoru může být ovlivněn okolní teplotou. Při nižších teplotách klesá napětí do senzoru vložených baterií, což značně snižuje dosah rádiového přenosu mezi senzorem a meteorologickou stanicí. Dejte prosím pozor na různé překážky, jako jsou kovové dveře, železobetonové stěny a kovový nábytek. Vzdálenost meteorologické stanice nebo venkovního senzoru od zdrojů rušení (monitory počítačů nebo televizní přijímače) musí být minimálně 1,5 až 2 m. Rušení příjmu mohou způsobit i jiné přístroje a jiná zařízení, které vysílají na stejné frekvenci (v pásmu 433 MHz), jako jsou například bezdrátová sluchátka nebo bezdrátové reproduktory. Rušení tohoto příjmu a přenosu signálů mohou též způsobit sousedé, kteří používají přístroje pracující na stejné frekvenci (v pásmu 433 MHz), například jiné domácí meteorologické stanice. Rušení příjmu mohou způsobit i některé domácí spotřebiče, jako jsou například bezdrátové dveřní zvonky, elektronické otvírání garážových dveří, zabezpečovací systémy atd. Toto patří k normálním jevům a nemá to žádný vliv na správné fungování tohoto výrobku. Rádiový přenos signálů mezi venkovním senzorem a meteorologickou stanicí bude pokračovat, jakmile tato rušení pominou. Nebude-li přenos naměřených hodnot z venkovního senzoru do meteorologické stanice vykazovat žádné chyby, neměli byste již otvírat kryt bateriového pouzdra venkovního senzoru. Mohlo by dojít k uvolnění kontaktů baterií, a tím i k nechtěnému zpětnému nastavení (vynulování) již nastavených hodnot a dalších parametrů. Rádiový časový signál DCF-77 (MSF-60) DCF-77 je vysílač speciálních časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah činí cca až km od tohoto vysílače. Tento dlouhovlnný vysílač, který je umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem ve Spolkové republice Německo, šíří a kóduje časový signál césiových atomových hodin z Fyzikálnětechnického institutu v Braunschweigu. Odchylka tohoto přesného atomového času představuje méně než 1 sekundu za 1 milion let. Tento signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a zimní neboli normální čas), přestupné roky a veškeré změny data. Zkratka DCF znamená následující: D (Deutschland = Německo) C (označení pásma dlouhých vln) F (frankfurtský region) Poznámka: Stejnou funkci jako rádiový časový signál DCF-77 má i rádiový časový signál MSF-60, který je vysílán z vysílače v Anthornu poblíž Rugby ve Velké Británii (v Anglii). Důležité upozornění: Pokud budete tuto meteorologickou stanici používat v České republice, pak přepněte posuvný přepínač EU / UK, který se nachází v bateriovém pouzdru meteorologické stanice, do polohy EU (příjem signálu DCF-77). Po vložení baterií do meteorologické stanice a po stisknutí tlačítka RESET začnou hodiny této meteorologické stanice okamžitě a automaticky tento rádiový časový signál DCF-77 (MSF-60) vyhledávat. V normálních podmínkách (v bezpečné vzdálenosti meteorologické stanice od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení tohoto časového signálu asi 2 až 10 minut. Pokud by meteorologická stanice po jejím uvedení do provozu tento signál nezachytila během 10 minut (nebo bude-li příjem rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů. Pokud i poté hodiny meteorologické stanice tento signál nezachytí, proveďte ruční nastavení času - viz dále kapitola Část displeje zobrazující čas, denní alarm (čas buzení) a měsíční fáze a její odstavec Ruční nastavení času. Hodiny meteorologické stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem)

17 1. Vzdálenost meteorologické stanice od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být alespoň 1,5 až 2 metry. 2. Nedávejte tuto meteorologickou stanici do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí. V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem rádiového časového signálu DCF-77 (MSF-60) podle podmínek slabší. V externích případech umístěte meteorologickou stanici poblíž okna a/nebo jí otočte zadní nebo přední stranou směrem k vysílači ve Frankfurtu nad Mohanem (nebo v Rugby ve Velké Británii). Meteorologickou stanici však neumisťujte v těchto případech do bezprostřední blízkosti kovových rámů nebo jiných kovových konstrukcí. Mnozí lidé žijí v oblastech, ve kterých atmosférické poruchy brání příjmu časového signálu DCF-77 (MSF-60). V noci mívá toto rušení podstatně nižší intenzitu, takže lze v této době tento signál zachytit. Pouze jediné zachycení příjmu časového rádiového signálu DCF-77 v jednom dni (a to třeba i v noci) stačí k tomu, aby se odchylka času hodin meteorologické stanice udržela po dobu 24 hodin s přesností 1 sekundy. Zachytí-li meteorologická stanice nerušený příjem časového signálu DCF-77 (MSF-60), pak se během příjmu tohoto signálu objeví na jejím displeji symbol síly příjmu tohoto signálu: Silný signál Slabý signál (nebo žádný signál) Část displeje zobrazující čas, denní alarm (čas buzení) a měsíční fáze 1 Časové razítko ukládání naměřených hodnot pokojové a venkovní teploty jakož i pokojové a venkovní relativní vlhkosti vzduchu do vnitřní paměti stanice (TIME STAMP), nastavení počátečního data ukládání kumulovaných naměřených množství srážek do vnitřní paměti stanice (SINCE DATE). 2 Symbol síly příjmu rádiového časového signálu DCF-77 (MSF-60). 3 Symbol zvonečku a akustického signálu: Zapnutí denního alarmu (funkce buzení). 4 Zobrazení času včetně sekund / zobrazení dne / zobrazení kalendáře / zobrazení záznamníku naměřených hodnot (DATA LOGGER). Zobrazení dopoledního (AM) nebo odpoledního (PM) času ve 12-hodinovém formátu zobrazení času. Vynucení (zapnutí) příjmu rádiového časového signálu DCF-77 (MSF-60) Stiskněte prstem segment displeje zobrazující čas a podržte tuto plochu stisknutou po dobu asi 2 sekundy. Z meteorologické stanice (z jejího reproduktoru) se ozve jako potvrzení aktivace příjmu časového rádiového signálu akustický signál. Vypnutí příjmu rádiového časového signálu DCF-77 (MSF-60) V oblastech, ve kterých není příjem signálu DCF-77 (MSF-60) možný, můžete jeho příjem vypnout. Hodiny stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem). Upozornění: Vypnete-li příjem časového rádiového signálu DCF-77 (MSF-60), pak se nebudou hodiny meteorologické stanice pokoušet tento signál zachytit do té doby, dokud příjem tohoto časového signálu znovu nezapnete. Při vypnutém příjmu tohoto signálu nebude na displeji stanice zobrazen symbol síly příjmu signálu DCF-77 (MSF-60). 5 Zbývající počet dní, po které budou naměřené hodnoty ukládány do vnitřní paměti stanice neboli do záznamníku naměřených hodnot (DATA LOGGER). 6 Nastavení intervalu ukládání naměřených hodnot do vnitřní paměti stanice v minutách. 7 Zobrazení měsíčních fází. 8 Posunutí časového pásma (ZONE). Stiskněte prstem segment displeje zobrazující čas a podržte tuto plochu stisknutou po dobu asi 2 sekundy. Z meteorologické stanice (z jejího reproduktoru) se ozve jako potvrzení aktivace příjmu časového rádiového signálu akustický signál

18 Zobrazení měsíčních fází 1. Aktivaci zobrazení měsíčních fází provedete stisknutím plochy (symbolu) displeje, na které (na kterém) je zobrazován čas. 2. Opakovaným stisknutím tlačítka SET zvolíte rok / kalendářní datum. 3. Bude-li na displeji meteorologické stanice zobrazena měsíční fáze, pak můžete zvolit postupným tisknutím tlačítka UP nebo tlačítka DWN zobrazení měsíčních fází v různých časových obdobích. Novoluní (nový Měsíc) Přibývající (dorůstající) Měsíc 1/4 Půlměsíc - přibývající (dorůstající) Měsíc 1/2 Přibývající (dorůstající) Měsíc 3/4 Úplněk Ubývající (couvající) Měsíc 1/4 Půlměsíc - ubývající (couvající) Měsíc 1/2 Ubývající (couvající) Měsíc 3/4 Ruční nastavení času (přepnutí stanice do režimu jejího nastavení) Upozornění: Hodiny této stanice se pokusí i po ručním nastavení času o zachycení rádiového časového signálu (pokud jste ovšem příjem tohoto signálu předtím nevypnuli viz odstavec Vypnutí příjmu rádiového časového signálu DCF-77 (MSF-60). Přijmou-li hodiny tento časový signál, přepíše automaticky tento signál ručně nastavený čas. 1. Stiskněte na displeji meteorologické stanice segment displeje, který zobrazuje čas. Tím přepnete meteorologickou stanici do režimu zobrazení času. 2. Nyní můžete provést postupným tisknutím tlačítka SET následující nastavení: 1. Volba 2. časového pásma (jeho posunutí ± 23 hodin) 2. Zobrazení času ve 12-hodinovém * nebo ve 24-hodinovém formátu 3. Nastavení správného času v hodinách 4. Nastavení správného času v minutách 5. Zadání roku 6. Zadání formátu zobrazení data: Den v měsíci a měsíc v roce nebo měsíc v roce a den v měsíci 7. Zadání měsíce v roce 8. Zadání dne v měsíci 9. Zadání jazyka informací zobrazovaných na displeji hodin (zkratek dnů v týdnu) E (angličtina), D (němčina), F (francouzština), I (italština) a S (španělština) 3. Tato nastavení (zadání) provedete postupným tisknutím tlačítka UP (například zvýšení času) nebo postupným tisknutím tlačítka DWN (například snížení času). Podržíte-li tato tlačítka déle stisknutá, urychlíte tím zadání času nebo data. 4. Každé provedené nastavení (zadání) potvrďte krátkým stisknutím tlačítka SET. Tímto způsobem (krátkým stisknutím tlačítka SET ) můžete jednotlivá nastavení (zadání), která nebudete chtít změnit, přeskočit. Dále se můžete dotknout dotykového displeje meteorologické stanice na libovolném místě (kromě lišty s ikonami). Tím potvrdíte provedené zadání a ukončíte režim nastavení meteorologické stanice. Poznámka: Pokud si vezmete tuto meteorologickou stanici s sebou na dovolenou do země, kde neplatí středoevropský čas, pak můžete na ní nastavit jiné časové pásmo, které platí pro příslušnou zemi v rozsahu ± 23 hodin. * 12-hodinový formát = britský a americký způsob zobrazování času s následujícími zkratkami: PM (post meridiem) = po poledni = čas odpoledne (od 12:00 do 24:00 hodin), AM (ante meridiem) = před polednem = čas dopoledne (od 00:00 do 12:00 hodin). Protože tento způsob zobrazovaní není u nás ve Střední Evropě obvyklý, nedoporučujeme Vám provést nastavení zobrazení času v tomto formátu. Změna zobrazení na displeji meteorologické stanice Postupným tisknutím segmentu displeje, který zobrazuje čas, můžete zvolit následující zobrazení: Zobrazení času včetně sekund Zobrazení času včetně zkratky dne v týdnu Zobrazení data včetně roku Zobrazení záznamníku (obsahu vnitřní paměti meteorologické stanice DATA LOGGER ) 35 36

19 Zobrazení informací o atmosférickém tlaku (funkce barometru) Zadání nadmořské výšky místa použití meteorologické stanice Meteorologická stanice měří absolutní atmosférický tlak a provádí jeho přepočet k příslušné zadané místní nadmořské výšce (na hladinu moře). Pokud budete chtít, aby výsledky měření tlaku vzduchu byly přesné (a tím i spolehlivější předpovědi počasí), musíte provést přesné zadání místní nadmořské výšky. Nadmořskou výšku (například svého bydliště) naleznete například na nádražích a letištích, na turistických nebo topografických mapách či na internetu, případně můžete získat tuto informaci i na obecním úřadě. Zadání této nadmořské výšky nemusí být absolutně přesné (ve městě nebývá tato nadmořská výška na všech místech stejná). Z pravidla vystačíte s odchylkou 10 až 20 metrů. 1. Ťuknutím prstem na segment displeje zobrazující tlak vzduchu zobrazte nadmořskou výšku ALT (altitude). 2. Nyní stiskněte tlačítko SET. 1 Symbol znázorňující nadmořskou výšku (ALT). 2 Zobrazení naměřené hodnoty atmosférického tlaku nebo nadmořské výšky. 3 Záznam naměřených hodnot tlaku vzduchu od 0 hodin (aktuální tlak vzduchu) až po naměřenou hodnotu tlaku vzduchu před 24 hodinami (výpis z vnitřní paměti stanice). 3. Zadání nadmořské výšky místa instalace meteorologické stanice provedete postupným tisknutím tlačítka UP (zvýšení hodnoty) nebo postupným tisknutím tlačítka DWN (snížení hodnoty) v krocích po 10 m od 100 m až do 2500 m. Podržíte-li tato tlačítka déle stisknutá, urychlíte tím zadání nadmořské výšky. 4. Zadání nadmořské výšky potvrďte krátkým stisknutím tlačítka SET. Dále se můžete dotknout dotykového displeje meteorologické stanice na libovolném místě (kromě lišty s ikonami a segmentu displeje s grafickou předpovědí počasí). Tím potvrdíte provedené zadání a ukončíte tím tento režim nastavení meteorologické stanice. 4 Symbol zvonečku: Zapnutí alarmu atmosférického tlaku. 5 Zvolené jednotky měření hodnot atmosférického tlaku a nadmořské výšky. 1. Stisknutím ikony (symbolu) na displeji meteorologické stanice zobrazíte buď nadmořskou výšku (ALT = altitude) nebo aktuální naměřený tlak vzduchu. 2. Stisknutím tlačítka UNIT můžete zvolit následující jednotky nadmořské výšky: FEET zobrazení nadmořské výšky ve stopách, 1 stopa (foot) = 30, cm nebo M zobrazení nadmořské výšky v metrech, jakož i následující jednotky měření atmosférického tlaku: inhg zobrazení tlaku vzduchu v palcích rtuťového sloupce, 1 palec (inch) = 25,4 mm, mmhg zobrazení tlaku vzduchu v milimetrech rtuťového sloupce, mb zobrazení tlaku vzduchu milibarech nebo hpa zobrazení tlaku vzduchu v hektopascalech

20 Zobrazení informací o dešťových srážkách (funkce srážkoměru) Kumulované (celkové) množství srážek od určitého data Opakovaným tisknutím ikony (symbolu) na displeji meteorologické stanice zobrazte na displeji meteorologické stanice nabídku ACCUM. V segmentu displeje, který zobrazuje čas a datum se zobrazí hlášení SINCE DATA (počáteční datum a čas, od kterého začala ukládat meteorologická stanice do své vnitřní paměti záznamy o naměřeném množství srážek). Zadání data, od kterého má ukládat stanice do své paměti informace o množství srážek Podržte stisknuté tlačítko MEM. Tím uložíte do vnitřní paměti meteorologické stanice aktuální (počáteční) čas a datum, od kterého začne meteorologická stanice postupně připočítávat naměřené množství srážek. Zobrazení informací o naměřené intenzitě ultrafialového záření 1 Záznam naměřených hodnot množství srážek od 0 hodin (aktuální hodnota) až po naměřenou hodnotu množství srážek před 24 hodinami (výpis z vnitřní paměti stanice). 2 Kumulované množství naměřených srážek (ACCUM) viz segment displeje zobrazení času a data a symbol SINCE DATA (od určité doby, od určitého dne). 3 Symbol zobrazení naměřeného množství srážek (RATE). 4 Číselné zobrazení naměřeného množství srážek. 5 Vybité baterie ve venkovním senzoru měření množství srážek. 6 Symbol zvonečku: Zapnutí alarmu po změření velkého množství srážek (HI). 7 Kumulované množství naměřených srážek za posledních 24 hodin (PAST 24hrs). 8 Jednotka měření množství srážek. 1. Stisknutím ikony (symbolu) na displeji meteorologické stanice zobrazíte následující informace o naměřeném množství dešťových srážek: Aktuální množství srážek Množství srážek za hodinu Kumulované (celkové) množství srážek od určitého zadaného data Množství srážek za posledních 24 hodin 2. Stisknutím tlačítka UNIT můžete zvolit následující jednotky naměřeného množství srážek: mm milimetry nebo in palce, 1 palec (inch) = 25,4 mm. 1 Záznam naměřených hodnot intenzity ultrafialového záření od 0 hodin (aktuální hodnota) až po naměřenou hodnotu intenzity ultrafialového záření před 10 hodinami (výpis z vnitřní paměti stanice). 2 Sloupcový diagram úrovní intenzity ultrafialového záření. 3 Vybité baterie ve venkovním senzoru měření intenzity ultrafialového záření. 4 Symbol zvonečku: Zapnutí alarmu při vysoké intenzitě ultrafialového záření (HI). 5 Naměřená hodnota intenzity ultrafialového záření. Sloupcový diagram úrovní intenzity ultrafialového záření a naměřené hodnoty intenzity ultrafialového záření mají následující význam: Intenzita Význam (stupeň nebezpečí) Symbol 0 2 Nízká intenzita ultrafialového záření LOW 3 5 Středně vysoká intenzita ultrafialového záření MED 6 7 Vysoká intenzita ultrafialového záření HI 8 10 Velmi vysoká intenzita ultrafialového záření V.HI 11 a více Extrémně vysoká intenzita ultrafialového záření EX.HI 39 40
