1 VIRTUALBOX PRÁCE SE SÍTÍ Název školy Obchodní akademie, Vyšší odborná škola a Jazyková škola s právem státní jazykové zkoušky Uherské Hradiště Název DUMu VirtualBox Práce se sítí Autor Martin Šimůnek Datum Stupeň atypvzdělávání Střední odborné vzdělávání Odvětví / Vzdělávací oblast -- dle RVP.cz -- Vzdělávací obor Informační technologie Tematická oblast Hardware a virtualizace Druh učebního materiálu Výukový materiál Cílová skupina Žák, let Anotace a popis způsobu použití ve Výukový materiál určen k frontální prezentaci učitelem, případně jako materiál pro samostudium. výuce Vybavení, pomůcky - Klíčová slova Číslo projektu Název šablony CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT ZLÍNSKÝ KRAJ

2 ÚVOD Jednou z klíčových vlastností dnešních počítačů je možnost připojení do sítě. Virtuální stroje samozřejmě nejsou výjimkou. V tomto učebním materiálu se seznámíme s možnostmi, které nabízí VirtualBox. Logo VirtualBoxu je vlastnictvím firmy Oracle, Inc.

3 KDE NAJDEME NASTAVENÍ SÍTĚ? (1) Panel nástrojů Na panelu nástrojů je tlačítko Nastavení V levé části okna je položka Síť Hlavní nabídka V hlavní nabídce je položka Počítač-> Nastavení (Ctrl-S).

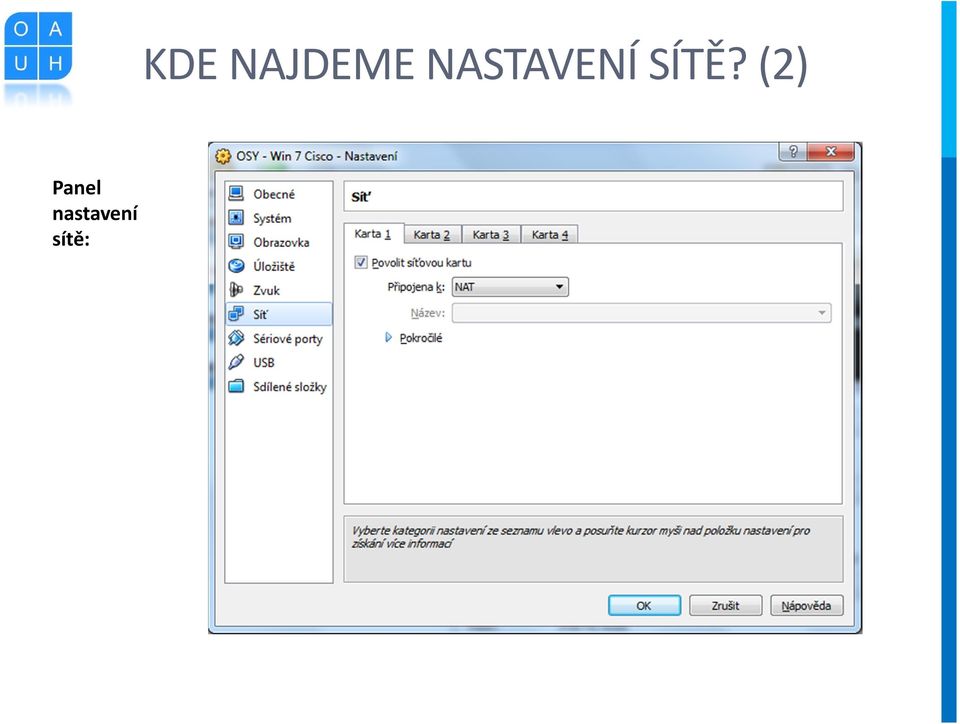

4 Panel nastavení sítě: KDE NAJDEME NASTAVENÍ SÍTĚ? (2)

5 REŽIMY PŘÍSTUPU K SÍTI NAT: virtuální počítače jsou v samostatné podsíti Síťový most (Bridged network): virtuální počítače jsou připojeny do vnější sítě nezávisle na hostitelském počítači Host-only network: můžeme vytvořit několik samostatných podsítí virtuálních počítačů, které jsou zcela oddělené navzájem i od okolní sítě Vnitřní síť (Internal network): jednodušší nastavení předchozí varianty, kdy máme jen jednu společnou síť

6 NAT

7 SÍŤOVÝ MOST

8 SÍŤ POUZE S HOSTEM

9 DOPORUČENÉ REŽIMY Bridge pokud potřebujete, aby byl váš virtuální stroj dostupný pro ostatní počítače ve skutečné síti například pro nastavení sdílení souborů z VM, nebo pro webový server na VM typické pro laboratorní úlohy na virtuálních strojích NAT režim NAT je nastaven jako výchozí varianta řešení je jednoduché virtuální stroje (VM) jsou částečně chráněny NAT a mají přístup k Internetu. Host-only network vhodné pro experimenty se zapojením sítě síť bude tvořena pouze virtuálními stroji, nehrozí vznik problémů síť nebude propojena s vnější sítí hostitelského počítače!

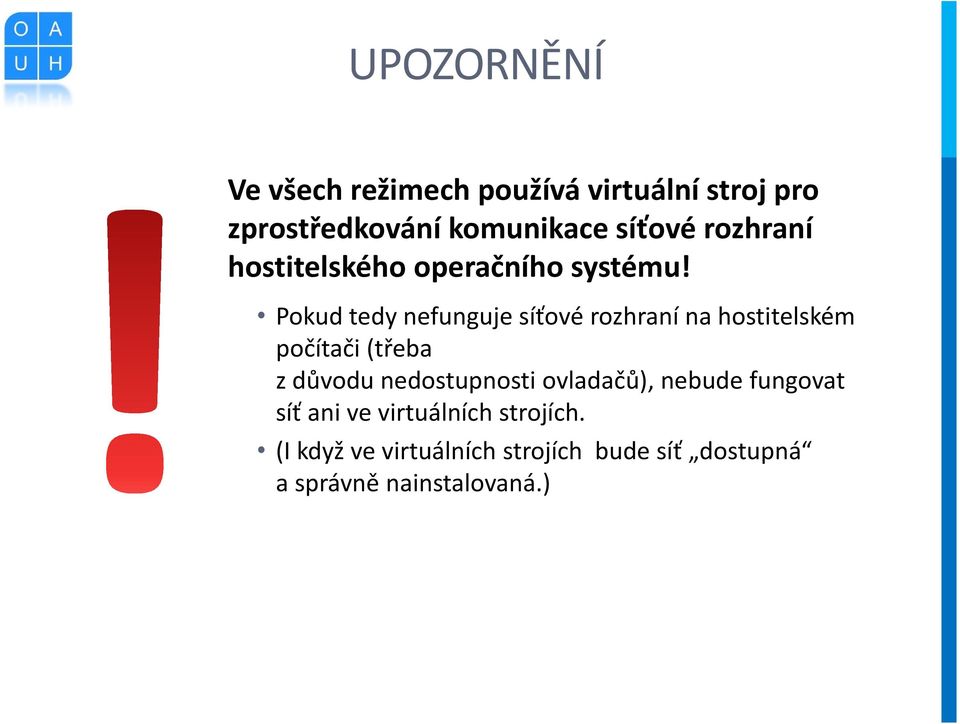

10 UPOZORNĚNÍ Ve všech režimech používá virtuální stroj pro zprostředkování komunikace síťové rozhraní hostitelského operačního systému! Pokud tedy nefunguje síťové rozhraní na hostitelském počítači (třeba z důvodu nedostupnosti ovladačů), nebude fungovat síť ani ve virtuálních strojích. (I když ve virtuálních strojích bude síť dostupná a správně nainstalovaná.)

11 ODPOVĚZTE A VYZKOUŠEJTE PRAKTICKY Který režim pro přístup k síti je výchozí při vytvoření nového virtuálního stroje? Můžete v tomto režimu přistupovat k webovým stránkám? Jakou IP adresu má hostitelský počítač a jakou virtuální stroj? Pod jakou IP adresou vystupujete v Internetu? (Vyzkoušejte na stránkách: WhatIsMyIP.com. Zdůvodněte získané výsledky.) Který režim je vhodný pro práci v laboratorních úlohách? Proč právě tento režim? Kamarád se rozhodl nainstalovat nový operační systém, nemá však ovladače pro síťovou kartu. Rozhodl se tedy nainstalovat VirtualBox a pro přístup k síti používat virtuální stroj se stávajícím systémem. Je to dobrý nápad??? Zdůvodněte!

12 PRAKTICKÝ ÚKOL: VOLITELNÝ Server pro sdílení souborů Vytvořte nebo použijte stávající virtuální stroj s OS GNU/Linux nebo Windows. Nakonfigurujte na virtuálním stroji sdílení souborů. Zvolte síťové nastavení tak, aby byl tento virtuální server dostupný z okolních (fyzických) počítačů. Vyzkoušejte připojení sdíleného disku!

13 POUŽITÉ ZDROJE 1) Oracle VM VirtualBox User Manual. ORACLE CORPORATION. VirtualBox [online]. c2004, October 26th, 2012 [cit ]. Dostupné z: 2) Network & sharing in VirtualBox - Full tutorial. Dedoimedo: A place to learn a lot about a lot! [online]. c2006, November 26, 2009 [cit ]. Dostupné z:

14 KLÍČ K ŘEŠENÍ OTÁZEK Přednastavená (default) volba je režim NAT. K webovým stránkám přistupovat můžeme. Vystupujeme pod IP adresou hostitelského počítače (pokud je hostitelský počítač v privátní síti, pak pod IP adresou proxy této sítě). Pro práci v laboratorních úlohách je vhodný režim Síťový most. Virtuální stroj komunikuje v tomto režimu přímo do vnější sítě, funguje tedy spolehlivě sdílení souborů a další služby. Kamarád se rozhodl nainstalovat nový operační systém, nemá však ovladače pro síťovou kartu. VirtualBox používá pro komunikaci do sítě síťovou kartu hostitele, při nefunkční síti hostitele tedy nebude fungovat síť ani na virtuálním počítači!

15 DOPORUČENÍ PRO PRAKTICKÝ ÚKOL Doporučení pro realizaci Připravte na počítače disky s nainstalovanými Windows, aby žáci neztráceli čas instalací Windows a především aktualizací! Na virtuálních strojích je třeba zvolit režim Síťový most (bridge).
