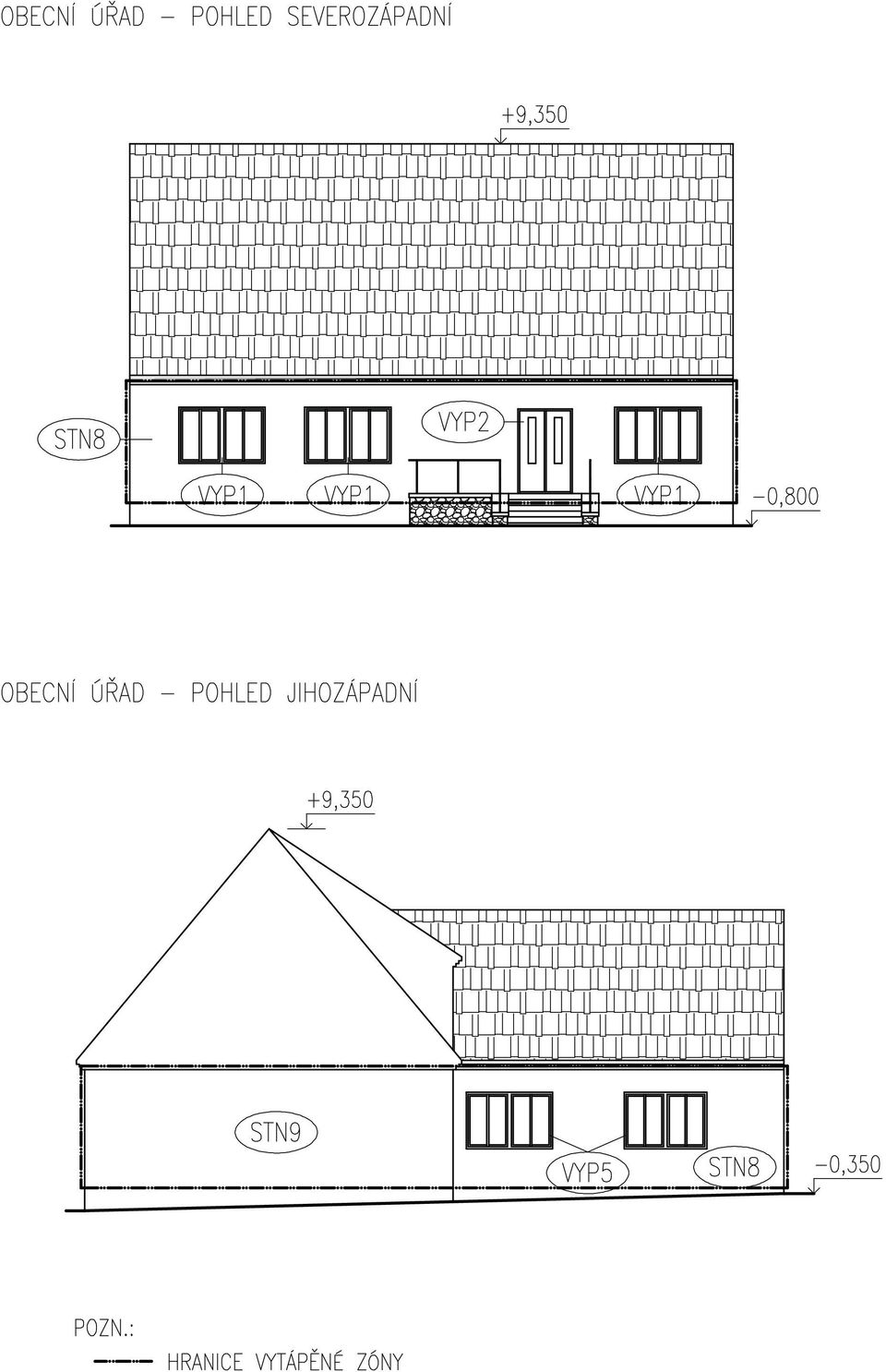

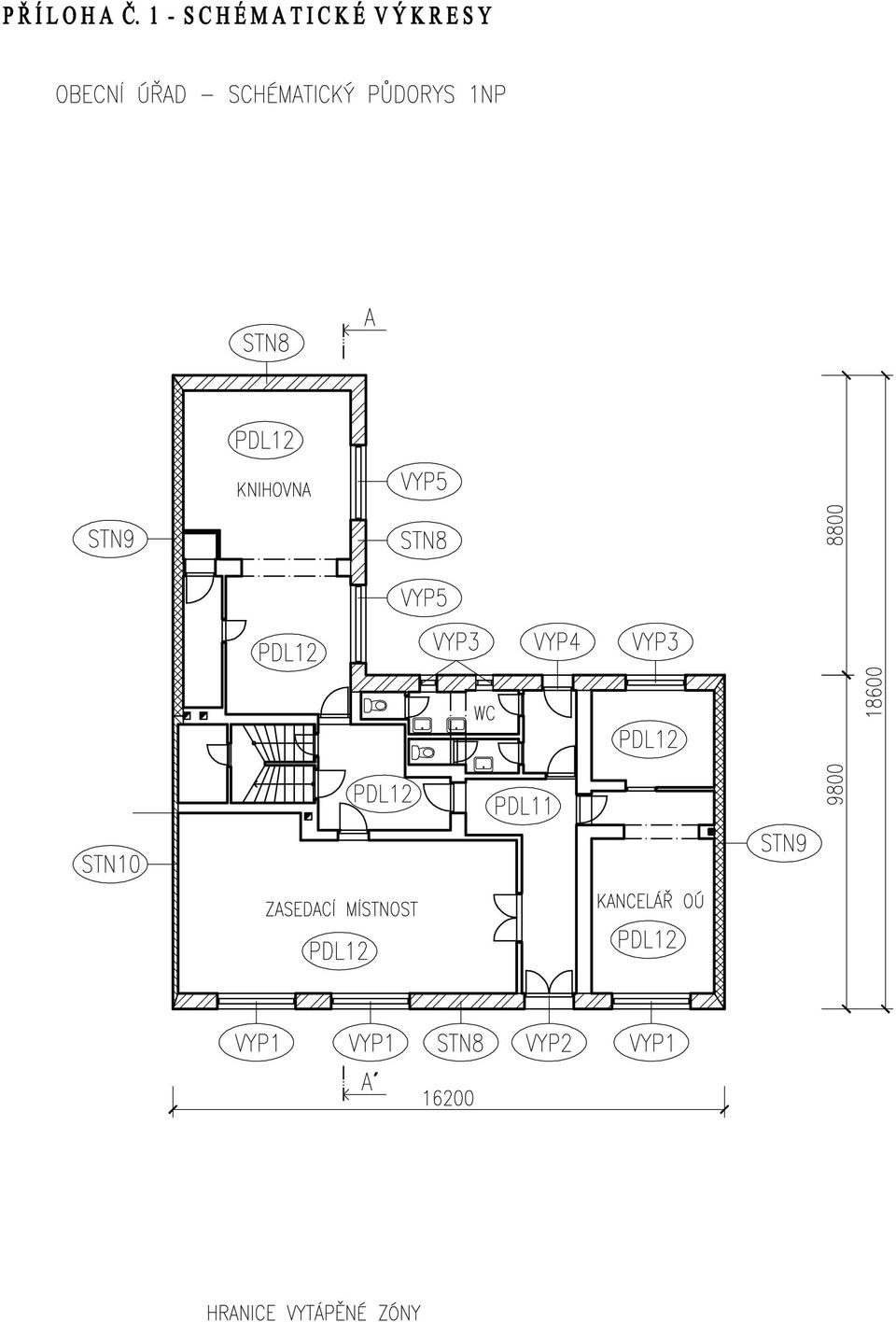

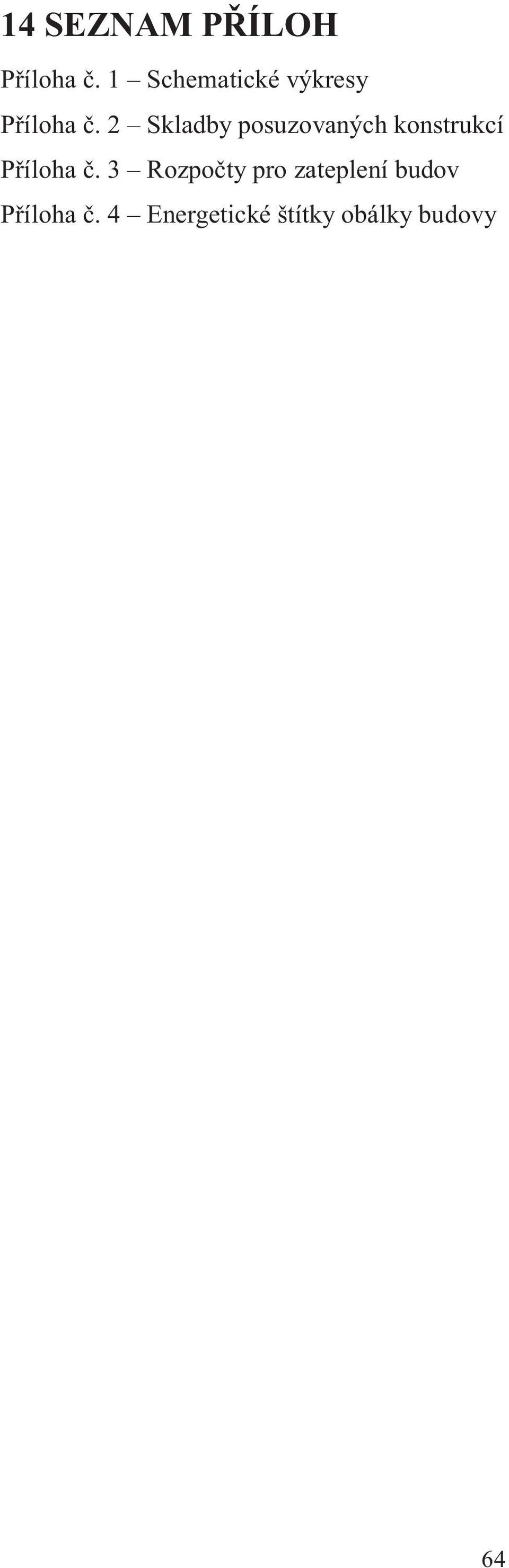

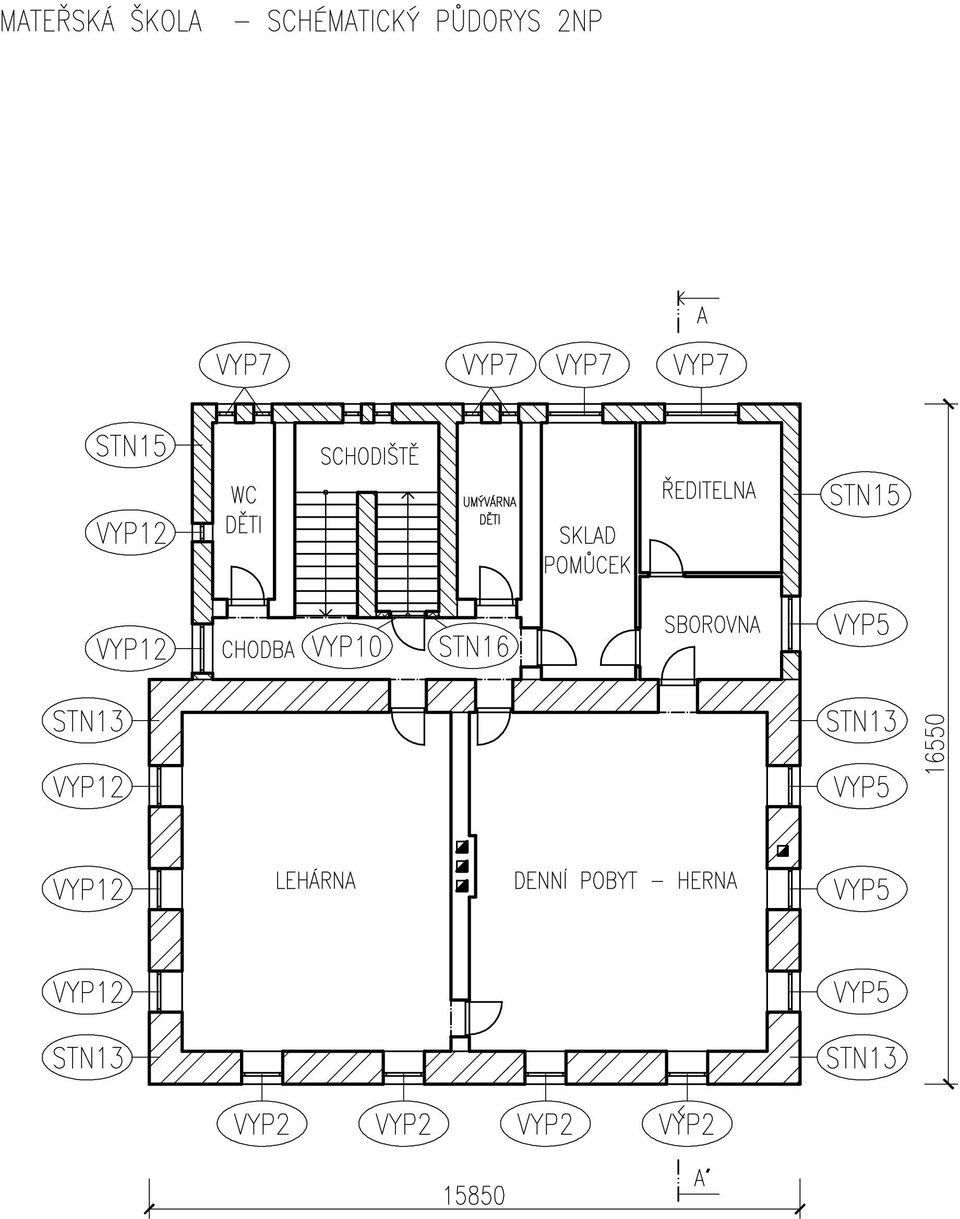

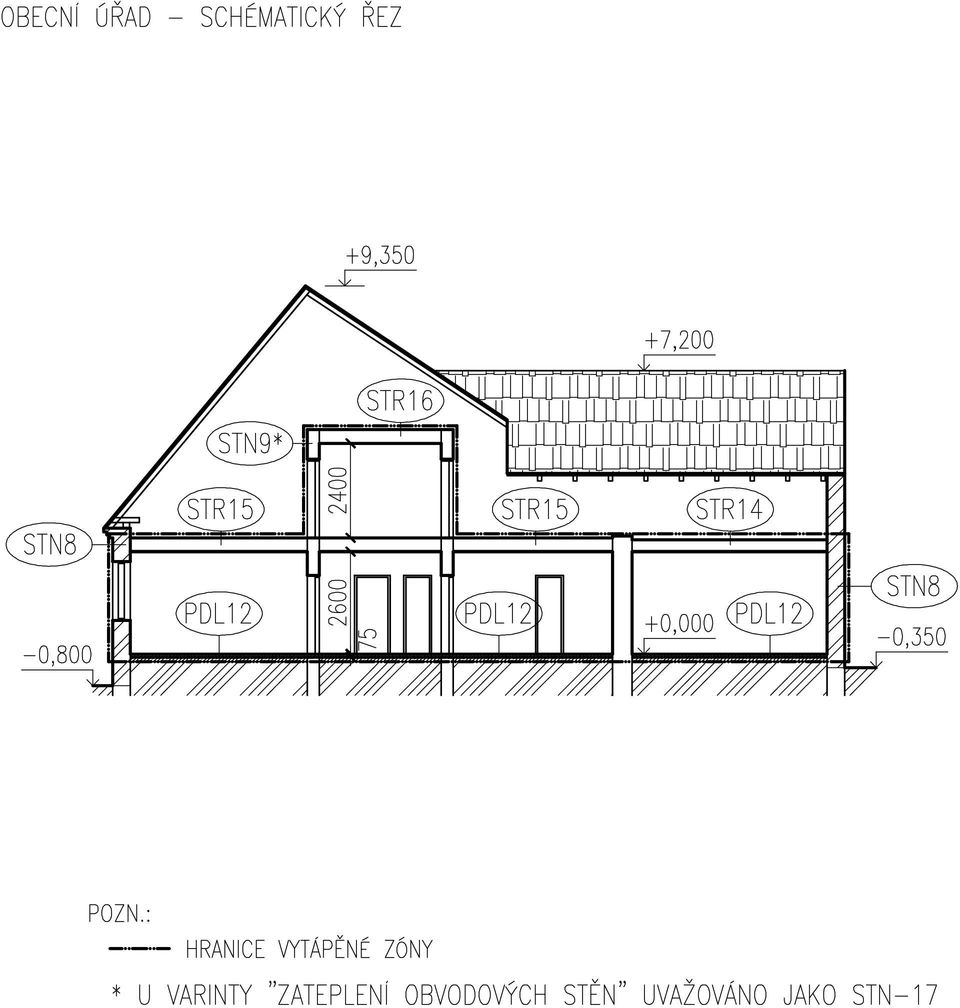

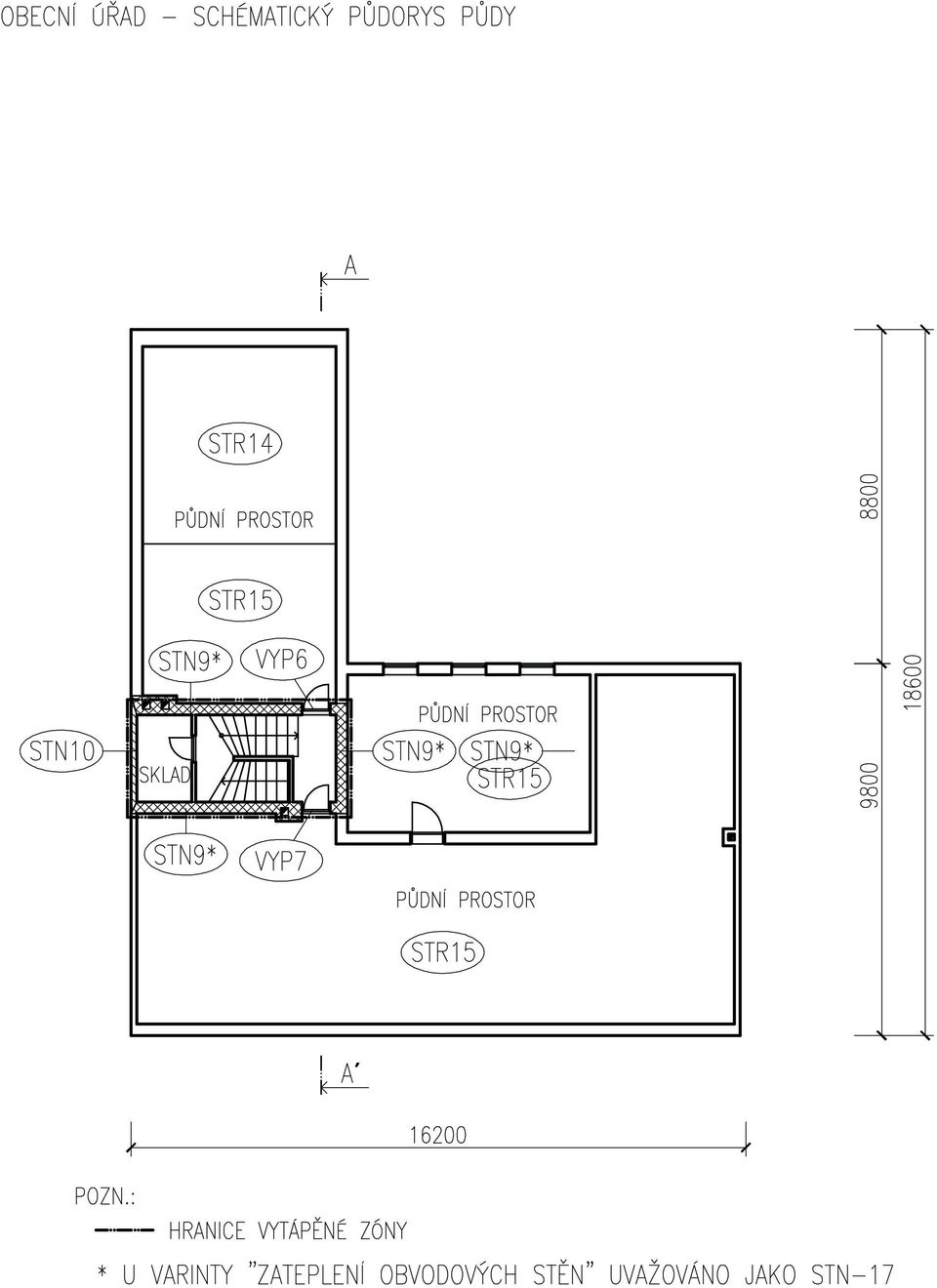

1 14 SEZNAM PŘÍLOH Příloha č. 1 Schematické výkresy Příloha č. 2 Skladby posuzovaných konstrukcí Příloha č. 3 Rozpočty pro zateplení budov Příloha č. 4 Energetické štítky obálky budovy 64

2

3

4

5

6

7

8

9

10

11

12 PŘÍLOHA Č. 2 SKLADBY POSUZOVANÝCH KONSTRUKCÍ Obecní úřad Obvodová stěna: STN 8 Stěna 450 Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Zdivo z plných pálených cihel Břízolit Lepící malta, na terče 5 Pěnový polystyren EPS 70F 160 Lepící malta, plnoplošně nanesena 3 Silikátová omítka 2 Obvodová stěna: STN 9 Stěna 300 Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Zdivo z plných pálených cihel Břízolit Lepící malta, na terče 5 Pěnový polystyren EPS 70F 160 Lepící malta, plnoplošně nanesena 3 Silikátová omítka 2 Obvodová stěna: STN 10 Stěna k sousedům Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Zdivo z plných pálených cihel Omítka vápenocementová Podlaha: PDL(z) 11 Dlažba Stávající stav [mm] Navržený stav [mm] Keramická dlažba Betonová mazanina

13 Hydroizolace Beton prostý Podlaha: PDL(z) 12 PVC Stávající stav [mm] Navržený stav [mm] PVC 2 2 Betonová mazanina Hydroizolace Beton prostý Podlaha: PDL(z) 13 Beton Stávající stav [mm] Navržený stav [mm] Betonová mazanina Hydroizolace Beton prostý Stropní konstrukce: STR 14 Hurdis Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Stropní konstrukce z keramických tvarovek HURDIS Betonová mazanina Minerální vlna 200 Dřevěný záklop 25 Stropní konstrukce: STR 15 Trámový Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Dřevěné podbití Nevětraná vzduchová vrstva Dřevěný záklop Škvárový násyp 40 X Nášlapná vrstva půdovky 40 X Parotěsná zábrana 1 Minerální vlna

14 Dřevěný záklop 25 Stropní konstrukce: STR 16 Trámový nad schodištěm Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Dřevěné podbití Nevětraná vzduchová vrstva Dřevěný záklop Škvárový násyp 40 X Nášlapná vrstva půdovky 40 X Parotěsná zábrana 1 Minerální vlna 200 Dřevěný záklop 25 Obvodová stěna: STN 17 Stěna 300 schodiště Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Zdivo z plných pálených cihel Břízolit Mateřská škola Obvodová stěna: STN 13 Stěna 800 Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Zdivo z plných pálených cihel Břízolit Lepící malta, na terče 5 Pěnový polystyren EPS 70F 160 Lepící malta, plnoplošně nanesena 3 Silikátová omítka 2 77

15 Obvodová stěna: STN 14 Stěna 600 Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Zdivo z plných pálených cihel Břízolit Lepící malta, na terče 5 Pěnový polystyren EPS 70F 160 Lepící malta, plnoplošně nanesena 3 Silikátová omítka 2 Obvodová stěna: STN 15 Stěna 450 Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Zdivo z plných pálených cihel Břízolit Lepící malta, na terče 5 Pěnový polystyren EPS 70F 160 Lepící malta, plnoplošně nanesena 3 Silikátová omítka 2 Obvodová stěna: STN 16 Stěna 150 Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Zdivo z plných pálených cihel Omítka vápenocementová Podlaha: PDL(z) 17 Dlažba Stávající stav [mm] Navržený stav [mm] Keramická dlažba 8 8 Betonová mazanina Hydroizolace Beton prostý

16 Podlaha: PDL(z) 18 PVC Stávající stav [mm] Navržený stav [mm] PVC 2 2 Betonová mazanina Hydroizolace Beton prostý Stropní konstrukce: STR 19 Hurdis Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Stropní konstrukce z keramických tvarovek HURDIS Cementový potěr Beton z perlitu Betonová mazanina Minerální vlna 180 Dřevěný záklop 25 Stropní konstrukce: STR 20 Trámový Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Dřevěné podbití Nevětraná vzduchová vrstva Dřevěný záklop Škvárový násyp 40 X Nášlapná vrstva půdovky 40 X Parotěsná zábrana 1 Minerální vlna 180 Stropní konstrukce: STR 21 Strop - schodiště Stávající stav [mm] Navržený stav [mm] Omítka vápenocementová Železobeton

17 PŘÍLOHA Č. 3 ROZPOČTY PRO ZATEPLENÍ BUDOV Obecní úřad zateplení obvodových stěn POLOŽKOVÝ ROZPOČET Stavba Zateplení budovy obecního úřadu v Kučerově Objekt Kučerov 21 Rozpočet Zateplení obvodových stěn ROZPOČTOVÉ NÁKLADY Rozpočtové náklady II. a III. hlavy Dodávka celkem 0 Montáž Z celkem 0 HSV R celkem PSV N celkem ZRN celkem Vedlejší rozpočtové náklady HZS 0 RN II.a III.hlavy Ostatn í VRN 0 ZRN+VRN+HZS VRN celkem 0 Základ pro DPH 0 % činí: 0,00 Kč Základ pro DPH 15 % činí: 0,00 Kč DPH 15 % činí: 0,00 Kč Základ pro DPH 21 % činí: ,00 Kč DPH 21 % činí: ,00 Kč CENA ZA OBJEKT CELKEM ,00 Kč REKAPITULACE STAVEBNÍCH DÍLŮ Stavební díl HSV PSV Dodávka Montáž HZS Úpravy povrchů vnější Lešení a stavební výtahy Staveništní přesun hmot Konstrukce klempířské Nátěry CELKEM OBJEKT

18 Položkový rozpočet Kód položky Popis MJ 62 Úpravy povrchů vnější Množství celkem Jedn. cena Cena celkem R00 Zakrývání výplní vnějších otvorů z lešení m2 25,66 33,63 862, R00 Soklová lišta hliník KZS Baumit tl. 160 mm m 54,97 158, ,10 Zateplovací systém Baumit, fasáda, EPS F m RT6 tl.160 mm 147,75 915, ,85 Zateplovací systém Baumit, ostění, EPS F tl m RT6 mm 12,48 435, ,66 Zateplovací systém Baumit, parapet, XPS tl. m R00 40 mm 3,61 770, ,49 Celkem za 62 Úpravy povrchů vnějších ,05 94 Lešení a stavební výtahy Montáž lešení těž.,řad.s pod.š.2,5, H 10 m, R00 kg Demontáž lešení těž.řad.s pod.š.2,5, H R00 m,300 kg m2 174,69 m2 76, ,40 174,69 49, ,67 Celkem za 94 Lešení a stavební výtahy ,07 99 Staveništní přesun hmot R00 Přesun hmot lešení samostatně budovaného t 5, , , R00 Přesun hmot pro budovy zděné výšky do 12 m t 2,29 239,64 548,82 Celkem za 99 Staveništní přesun hmot , Konstrukce klempířské R00 Oplechování zdí z Pz plechu, rš 250 mm m 10,12 258, , R00 Montáž oplechování zdí Pz m 10,12 268, , R00 Montáž trub Pz odpadních kruhových m 6,80 104,70 711,96 Demontáž odpadních trub kruhových,d 150 m R00 mm 6,80 27,15 184,62 Přesun hmot pro klempířské konstr., výšky do 1 t R00 12 m 0,05 235,96 64,67 Celkem za 764 Konstrukce klempířské 6 289,94 81

19

20

21

22

23 Obecní úřad - zateplení stropu POLOŽKOVÝ ROZPOČET Stavba Zateplení budovy obecního úřadu v Kučerově Objekt Kučerov 21 Rozpočet Zateplení stropu ROZPOČTOVÉ NÁKLADY Rozpočtové náklady II. a III. hlavy Dodávka celkem 0 Montáž Z celkem 0 HSV R celkem PSV N celkem ZRN celkem Vedlejší rozpočtové náklady HZS 0 RN II.a III.hlavy Ostatn í VRN 0 ZRN+VRN+HZS VRN celkem 0 Základ pro DPH 0 % činí: 0,00 Kč Základ pro DPH 15 % činí: 0,00 Kč DPH 15 % činí: 0,00 Kč Základ pro DPH 21 % činí: ,00 Kč DPH 21 % činí: ,00 Kč CENA ZA OBJEKT CELKEM ,00 Kč REKAPITULACE STAVEBNÍCH DÍLŮ Stavební díl HSV PSV Dodávka Montáž HZS 96 Bourání konstrukcí Staveništní přesun 99 hmot Izolace tepelné Konstrukce tesařské Nátěry CELKEM OBJEKT

24 Položkový rozpočet Kód položky Popis MJ 96 Bourání konstrukcí Odstranění násypu tl. do 10 cm, plocha nad R00 m2 m3 Množství celkem Jedn. cena Cena celkem 11,50 263, ,25 Celkem za 96 Bourání konstrukcí 3 030,25 99 Staveništní přesun hmot R00 Přesun hmot pro budovy zděné výšky do 12 m t 16,10 239, ,20 Celkem za 99 Staveništní přesun hmot 3 858, Izolace tepelné RT1 Izolace tepelné stropů vrchem kladené volně m2 162,01 21, , AR Deska z minerální plsti ISOVER UNI tl. 200 mm m2 162,01 271, ,72 Montáž parozábrany krovů spodem s m RK3 přelepením spojů 158,18 76, ,62 Přesun hmot pro izolace tepelné, výšky do 12 t R00 m 1,38 673,30 929,40 Celkem za 713 Izolace tepelné , Konstrukce tesařské Montáž vázaných krovů pravidelných do R00 cm2 Fošna SM/JD omít.ii.jak.tl.5 dl š r 24 Montáž záklopu, vrchní na sraz, hrubá prkna, RT3 včetně dodávky řeziva, prkna tl. 24 mm Přesun hmot pro tesařské konstrukce, výšky R00 do 12 m m m3 m2 t 200,40 113, ,27 5 2,00 665, ,66 167,35 185, , ,60 0,00 Celkem za 762 Konstrukce tesařské , Nátěry Nátěr tesařských konstrukcí Bochemitem QB R00 Hobby 2x m2 434,70 49, ,51 Celkem za 783 Nátěry ,51 87

25 Obecní úřad - kompletní zateplení POLOŽKOVÝ ROZPOČET Stavba Zateplení budovy obecního úřadu v Kučerově Objekt Kučerov 21 Rozpočet Kompletní zateplení ROZPOČTOVÉ NÁKLADY Rozpočtové náklady II. a III. hlavy Dodávka celkem 0 Montáž Z celkem 0 HSV R celkem PSV N celkem ZRN celkem Vedlejší rozpočtové náklady HZS 0 RN II.a III.hlavy Ostatn í VRN 0 ZRN+VRN+HZS VRN celkem 0 Základ pro DPH 0 % činí: 0,00 Kč Základ pro DPH 15 % činí: 0,00 Kč DPH 15 % činí: 0,00 Kč Základ pro DPH 21 % činí: ,00 Kč DPH 21 % činí: ,00 Kč CENA ZA OBJEKT CELKEM ,00 Kč REKAPITULACE STAVEBNÍCH DÍLŮ Stavební díl HSV PSV Dodávka Montáž HZS Úpravy povrchů vnější Lešení a stavební výtahy Bourání konstrukcí Staveništní přesun 99 hmot Izolace tepelné Konstrukce tesařské Konstrukce 764 klempířské Nátěry CELKEM OBJEKT

26 Kód položky Popis MJ 62 Úpravy povrchů vnější Množství celkem Jedn. cena Cena celkem R00 Zakrývání výplní vnějších otvorů z lešení m2 25,66 33,63 862, R00 Soklová lišta hliník KZS Baumit tl. 160 mm m 54,97 158, ,10 Zateplovací systém Baumit, fasáda, EPS F m RT6 tl.160 mm 186,10 915, ,00 Zateplovací systém Baumit, ostění, EPS F tl m RT6 mm 12,48 435, ,66 Zateplovací systém Baumit, parapet, XPS tl. 40 m R00 mm 3,61 770, ,49 Celkem za 62 Úpravy povrchů vnějších ,20 94 Lešení a stavební výtahy Montáž lešení těž.,řad.s pod.š.2,5, H 10 m, R00 kg Demontáž lešení těž.řad.s pod.š.2,5, H R00 m,300 kg m2 m2 174,69 76, ,40 174,69 49, ,67 Celkem za 94 Lešení a stavební výtahy ,07 96 Bourání konstrukcí Odstranění násypu tl. do 10 cm, plocha nad R00 m2 m3 11,50 263, ,25 Celkem za 96 Bourání konstrukcí 3 030,25 99 Staveništní přesun hmot R00 Přesun hmot lešení samostatně budovaného t 5, , , R00 Přesun hmot pro budovy zděné výšky do 12 m t 18,93 239, ,68 Celkem za 99 Staveništní přesun hmot , Izolace tepelné RT1 Izolace tepelné stropů vrchem kladené volně m2 159,73 21, , AR Deska z minerální plsti ISOVER UNI tl. 200 mm m2 159,73 271, ,70 Montáž parozábrany krovů spodem s m RK3 přelepením spojů 155,93 76, ,81 Přesun hmot pro izolace tepelné, výšky do 12 t R00 m 1,30 673,30 875,07 Celkem za 713 Izolace tepelné , Konstrukce tesařské Montáž vázaných krovů pravidelných do R00 cm2 Fošna SM/JD omít.ii.jak.tl.5 dl š r 24 Montáž záklopu, vrchní na sraz, hrubá prkna, RT3 včetně dodávky řeziva, prkna tl. 24 mm Přesun hmot pro tesařské konstrukce, výšky R00 do 12 m 89 m m3 m2 t 200,40 113, ,27 5 2,00 665, ,66 169,63 185, ,77 1 3,72 110, ,90 Celkem za 762 Konstrukce tesařské ,60

27 764 Konstrukce klempířské R00 Oplechování zdí z Pz plechu, rš 250 mm m 10,12 258, , R00 Montáž oplechování zdí Pz m 10,12 268, , R00 Montáž trub Pz odpadních kruhových m 6,80 104,70 711,96 Demontáž odpadních trub kruhových,d 150 m R00 mm 6,80 27,15 184,62 Přesun hmot pro klempířské konstr., výšky do 1 t R00 12 m 0,05 235,96 64,67 Celkem za 764 Konstrukce klempířské 6 289, Nátěry Nátěr tesařských konstrukcí Bochemitem QB R00 Hobby 2x m2 434,70 49, ,51 Celkem za 783 Nátěry ,51 90

28 Mateřská škola zateplení obvodových stěn POLOŽKOVÝ ROZPOČET Stavba Zateplení budovy mateřské školy v Kučerově Objekt Kučerov 4 Rozpočet Zateplení obvodových stěn ROZPOČTOVÉ NÁKLADY Rozpočtové náklady II. a III. hlavy Dodávka celkem 0 Montáž Z celkem 0 HSV R celkem PSV N celkem ZRN celkem Vedlejší rozpočtové náklady HZS 0 RN II.a III.hlavy Ostatn í VRN 0 ZRN+VRN+HZS VRN celkem 0 Základ pro DPH 0 % činí: 0,00 Kč Základ pro DPH 15 % činí: 0,00 Kč DPH 15 % činí: 0,00 Kč Základ pro DPH 21 % činí: ,00 Kč DPH 21 % činí: ,00 Kč CENA ZA OBJEKT CELKEM ,00 Kč REKAPITULACE STAVEBNÍCH DÍLŮ Stavební díl HSV PSV Dodávka Montáž HZS Úpravy povrchů vnější Lešení a stavební výtahy Staveništní přesun hmot Konstrukce tesařské Konstrukce 764 klempířské Krytiny tvrdé CELKEM OBJEKT

29 Položkový rozpočet Kód položky Popis MJ 62 Úpravy povrchů vnější Množství celkem Jedn. cena Cena celkem R00 Zakrývání výplní vnějších otvorů z lešení m2 65,09 33, , R00 Soklová lišta hliník KZS Baumit tl. 160 mm m 66,72 158, ,77 Zateplovací systém Baumit, fasáda, EPS F m RT6 tl.160 mm 445,20 915, ,14 Zateplovací systém Baumit, ostění, EPS F tl m RT6 mm 21,90 435, ,80 Zateplovací systém Baumit, parapet, XPS tl. m R00 40 mm 16,96 770, ,93 Celkem za 62 Úpravy povrchů vnějších ,62 94 Lešení a stavební výtahy Montáž lešení těž.,řad.s pod.š.2,5, H 10 m, R00 kg Demontáž lešení těž.řad.s pod.š.2,5, H R00 m,300 kg m2 m2 515,96 76, ,12 515,96 49, ,06 Celkem za 94 Lešení a stavební výtahy ,18 99 Staveništní přesun hmot R00 Přesun hmot lešení samostatně budovaného t 17, , , R00 Přesun hmot pro budovy zděné výšky do 12 m t 6,71 239, ,08 Celkem za 99 Staveništní přesun hmot , Konstrukce tesařské Montáž laťování střech, vzdálenost latí RT2 cm Přesun hmot pro tesařské konstrukce, výšky R00 do 12 m m2 t 5,72 77,03 440,61 1 0,02 110,60 17,47 Celkem za 762 Konstrukce tesařské 458, Konstrukce klempířské R00 Montáž závětrné lišty Pz m 36,40 170, ,64 Demontáž závětrné lišty, rš 250 a 330 mm, do m R ,40 20,16 733, R00 Montáž trub Pz odpadních kruhových m 21,54 104, ,24 Demontáž odpadních trub kruhových,d 150 m R00 mm 21,54 27,15 584,81 Přesun hmot pro klempířské konstr., výšky do 1 t R00 12 m 0,14 235,96 167,43 Celkem za 764 Konstrukce klempířské 9 936, Krytiny tvrdé R00 Vyspravení krytiny drážkové, na sucho, do 2% m2 5,72 18,15 103, R00 Přesun hmot pro krytiny tvrdé, výšky do 12 m t 0,01 747,89 4,79 Celkem za 765 Krytin tvrdé 108,61 92

30 Mateřská škola zateplení stropu POLOŽKOVÝ ROZPOČET Stavba Zateplení budovy mateřské školy v Kučerově Objekt Kučerov 4 Rozpočet Zateplení stropu ROZPOČTOVÉ NÁKLADY Rozpočtové náklady II. a III. hlavy Dodávka celkem 0 Montáž Z celkem 0 HSV R celkem PSV N celkem ZRN celkem Vedlejší rozpočtové náklady HZS 0 RN II.a III.hlavy Ostatn í VRN 0 ZRN+VRN+HZS VRN celkem 0 Základ pro DPH 0 % činí: 0,00 Kč Základ pro DPH 15 % činí: 0,00 Kč DPH 15 % činí: 0,00 Kč Základ pro DPH 21 % činí: ,00 Kč DPH 21 % činí: ,00 Kč CENA ZA OBJEKT CELKEM ,00 Kč REKAPITULACE STAVEBNÍCH DÍLŮ Stavební díl HSV PSV Dodávka Montáž HZS 96 Bourání konstrukcí Staveništní přesun 99 hmot Izolace tepelné Konstrukce tesařské Nátěry CELKEM OBJEKT

31 Položkový rozpočet Kód položky Popis MJ 96 Bourání konstrukcí Odstranění násypu tl. do 10 cm, plocha nad R00 m2 m3 Množství celkem Jedn. cena Cena celkem 5,75 263, ,07 Celkem za 96 Bourání konstrukcí 1 514,07 99 Staveništní přesun hmot R00 Přesun hmot pro budovy zděné výšky do 12 m t 8,04 239, ,76 Celkem za 99 Staveništní přesun hmot 1 927, Izolace tepelné RT1 Izolace tepelné stropů vrchem kladené volně m2 187,32 21, , AR Deska z minerální plsti ISOVER UNI tl. 180 mm m2 187,32 244, ,86 Montáž parozábrany krovů spodem s m RK3 přelepením spojů 216,48 76, ,41 Přesun hmot pro izolace tepelné, výšky do 12 t R00 m 1,38 673,30 928,46 Celkem za 713 Izolace tepelné , Konstrukce tesařské Montáž vázaných krovů pravidelných do R00 cm2 Fošna SM/JD omít.ii.jak.tl.5 dl š r 24 Montáž záklopu, vrchní na sraz, hrubá prkna, RT3 včetně dodávky řeziva, prkna tl. 24 mm Přesun hmot pro tesařské konstrukce, výšky R00 do 12 m m m3 m2 t 160,55 113, ,05 5 1,44 665, ,60 126,33 185, ,80 1 2,75 110, ,83 Celkem za 762 Konstrukce tesařské , Nátěry Nátěr tesařských konstrukcí Bochemitem QB R00 Hobby 2x m2 499,47 49, ,69 Celkem za 783 Nátěry ,69 94

32 Mateřská škola kompletní zateplení POLOŽKOVÝ ROZPOČET Stavba Zateplení budovy mateřské školy v Kučerově Objekt Kučerov 4 Rozpočet Kompletní zateplení ROZPOČTOVÉ NÁKLADY Rozpočtové náklady II. a III. hlavy Dodávka celkem 0 Montáž Z celkem 0 HSV R celkem PSV N celkem ZRN celkem Vedlejší rozpočtové náklady HZS 0 RN II.a III.hlavy Ostatn í VRN 0 ZRN+VRN+HZS VRN celkem 0 Základ pro DPH 0 % činí: 0,00 Kč Základ pro DPH 15 % činí: 0,00 Kč DPH 15 % činí: 0,00 Kč Základ pro DPH 21 % činí: ,00 Kč DPH 21 % činí: ,00 Kč CENA ZA OBJEKT CELKEM REKAPITULACE STAVEBNÍCH DÍLŮ ,00 Kč Stavební díl HSV PSV Dodávka Montáž HZS Úpravy povrchů vnější Lešení a stavební výtahy Bourání konstrukcí Staveništní přesun 99 hmot Izolace tepelné Konstrukce tesařské Konstrukce 764 klempířské Krytiny tvrdé Nátěry CELKEM OBJEKT

33 Kód položky Popis MJ 62 Úpravy povrchů vnější Množství celkem Jedn. cena Cena celkem R00 Zakrývání výplní vnějších otvorů z lešení m2 65,09 33, , R00 Soklová lišta hliník KZS Baumit tl. 160 mm m 66,72 158, ,77 Zateplovací systém Baumit, fasáda, EPS F m RT6 tl.160 mm 468,56 915, ,74 Zateplovací systém Baumit, ostění, EPS F tl m RT6 mm 21,90 435, ,80 Zateplovací systém Baumit, parapet, XPS tl. m R00 40 mm 16,96 770, ,93 Celkem za 62 Úpravy povrchů vnějších ,22 94 Lešení a stavební výtahy Montáž lešení těž.,řad.s pod.š.2,5, H 10 m, R00 kg Demontáž lešení těž.řad.s pod.š.2,5, H R00 m,300 kg m2 m2 515,96 76, ,12 515,96 49, ,06 Celkem za 94 Lešení a stavební výtahy ,18 96 Bourání konstrukcí Odstranění násypu tl. do 10 cm, plocha nad R00 m2 m3 5,75 263, ,07 Celkem za 96 Bourání konstrukcí 1 514,07 99 Staveništní přesun hmot R00 Přesun hmot lešení samostatně budovaného t 17, , , R00 Přesun hmot pro budovy zděné výšky do 12 m t 15,08 239, ,21 Celkem za 99 Staveništní přesun hmot , Izolace tepelné RT1 Izolace tepelné stropů vrchem kladené volně m2 187,32 21, , AR Deska z minerální plsti ISOVER UNI tl. 180 mm m2 187,32 244, , RK Montáž parozábrany krovů spodem s m2 3 přelepením spojů 216,48 76, ,41 Přesun hmot pro izolace tepelné, výšky do 12 t R00 m 1,38 673,30 928,46 Celkem za 713 Izolace tepelné , Konstrukce tesařské Montáž vázaných krovů pravidelných do R00 cm2 Fošna SM/JD omít.ii.jak.tl.5 dl š r 24 Montáž laťování střech, vzdálenost latí RT2 cm Montáž záklopu, vrchní na sraz, hrubá prkna, RT3 včetně dodávky řeziva, prkna tl. 24 mm m m3 m2 m2 160,55 113, ,05 5 1,44 665, ,60 5,72 77,03 440,61 126,33 185, ,80 96

34 R00 Přesun hmot pro tesařské konstrukce, výšky do 12 m t 2, , ,30 Celkem za 762 Konstrukce tesařské , Konstrukce klempířské R00 Montáž závětrné lišty Pz m 36,40 170, ,64 Demontáž závětrné lišty, rš 250 a 330 mm, do m R ,40 20,16 733, R00 Montáž trub Pz odpadních kruhových m 21,54 104, ,24 Demontáž odpadních trub kruhových,d 150 m R00 mm 21,54 27,15 584,81 Přesun hmot pro klempířské konstr., výšky do 1 t R00 12 m 0,14 235,96 167,43 Celkem za 764 Konstrukce klempířské 9 936, Krytiny tvrdé R00 Vyspravení krytiny drážkové, na sucho, do 2% m2 5,72 18,15 103, R00 Přesun hmot pro krytiny tvrdé, výšky do 12 m t 0,01 747,89 4,79 Celkem za 765 Krytin tvrdé 108, Nátěry Nátěr tesařských konstrukcí Bochemitem QB R00 Hobby 2x m2 499,47 49, ,69 Celkem za 783 Nátěry ,69 97

35 Kučerov 21, k.ú , p.č. st , Kučerov Administrativní budova Software pro stavební fyziku firmy DEK a.s. 1

36 [ ] Bc. Vlastimil Bačovský Kučerov 65, 68201, Kučerov Software pro stavební fyziku firmy DEK a.s. 2

37 PROTOKOL K ENERGETICKÉMU ŠTÍTKU OBÁLKY BUDOVY Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Kučerov, Kučerov, 21, Katastrální území: Parcelní číslo: st.114 Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Vlastník nebo stavebník: Adresa: Obec Kučerov Kučerov Kučerov IČ: Tel./ / venkovní návrhová teplota v zimním období Parametr jednotky hodnota Venkovní návrhová teplota v zimním období v místě stavby θ e [ C] -13 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] 663,3 [m 2 ] 669,1 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 1,01 Celková energeticky vztažná plocha budovy A c [m 2 ] 222,1 Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 1

38 Měrná tepelná ztráta a součinitel prostupu tepla Referenční budova Hodnocená budova Konstrukce obálky budovy (ZÓNA Z1) θ i = 20 C Plocha A [m 2 ] Součinitel prostupu tepla U N,20 [W/(m 2 K)] Redukční činitel b [-] Měrná ztráta prostupem tepla H T [W/K] Plocha A [m 2 ] Součinitel prostupu tepla U [W/(m 2 K)] Redukční činitel b [-] Měrná ztráta prostupem tepla H T [W/K] VYP-1 Okna SZ VYP-2 Dveře SZ VYP-3 Okna JV VYP-4 Dveře JV VYP-5 Okna JZ VYP-6 Dveře JV VYP-7 Dveře SZ STN-8 Stěna 450 STN-9 Stěna ,8 1,50 1,00 16,20 10,8 2,35 1,00 25,38 3,3 1,70 1,00 5,55 3,3 4,00 1,00 13,05 3,7 1,50 1,00 5,58 3,7 2,35 1,00 8,75 1,8 1,70 1,00 3,06 1,8 2,30 1,00 4,14 6,8 1,50 1,00 10,13 6,8 2,35 1,00 15,86 1,4 1,70 1,00 2,38 1,4 2,30 1,00 3,22 1,6 1,70 1,00 2,72 1,6 2,30 1,00 3,68 96,4 0,30 1,00 28,91 96,4 1,38 1,00 132,98 95,1 0,30 1,00 28,52 95,1 1,84 1,00 174,92 STN-10 Stěna k sousedům 33,9 1,05 1,00 35,65 33,9 1,83 1,00 62,13 STR-14 Hurdis STR-15 Trámový 32,0 0,30 1,00 9,61 32,0 3,04 1,00 97,39 160,2 0,30 1,00 48,07 160,2 1,21 1,00 193,90 STR-16 Trámový nad schodištěm 14,9 0,30 1,00 4,47 14,9 1,21 1,00 18,04 Přirážky na tepelné vazby ΔU em = 0,02 [W/(m 2 K)] ΔU em = 0,02 * 461,9 1,00 9,24 ΔU em = 0,10 [W/(m 2 K)] ΔU em = 0,10 * 461,9 1,00 46,19 Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 2

39 Měrná tepelná ztráta a součinitel prostupu tepla PDL(z)-11 1-ZEM Dlažba 33,3 0,45 33,3 4,32 44,27 PDL(z)-12 1-ZEM 163,0 0,45 163,0 4,56 PVC PDL(z)-13 1-ZEM 0,50 10,9 0,45 10,9 4,84 Beton 0,11 85,75 Přirážky na tepelné vazby ΔU em = 0,02 [W/(m 2 K)] ΔU em = 0,02 * 207,2 4,14 ΔU em = 0,10 [W/(m 2 K)] ΔU em = 0,10 * 207,2 20,72 Celkem bez vlivu ΔU em 669, ,11 669, ,17 tepelné vazby 2) ΣΔU em 13,38 ΣΔU em 66,91 celková měrná tepelná ztráta prostupem tepla , ,08 průměrný součinitel prostupu tepla U em podle ČSN čl tabulky 5 U em,n,20 = Σ(U N,20,j *A j *b j + +ΔU em,j *A j )/ΣA j U em,n,20 nejvýše však: 0,45 [W/(m 2 K)] U em,n 3) = U em,n,20 * e požadovaná hodnota 0,39 doporučená hodnota 0,29 U em = Σ(U j *A j *b j + +ΔU em,j *A j )/ΣA j vypočtená hodnota 1,35 - klasifikační třída obálky budovy podle ČSN přílohy C 1,35 / 0,39 = 3,51 třída G - mimořádně nehospodárná 1) Započitatelnost velkých ploch výplní otvorů podle ČSN čl ) V případě referenční budovy je vliv tepelných vazeb podle ČSN čl stanoven konstantní přirážkou 0,02 [W/(m 2 K)]. V případě hodnocené budovy se stanoví vliv tepelných vazeb co nejlepším dostupným výpočtem v souladu s ČSN ) V případě, že vnitřní návrhová teplota zóny Ɵ im je mimo interval 18 C Ɵ im 22 C, přenásobí se součinitel prostupu tepla U em,n,20 zóny činitelem e=16/(ɵ im - 4) dle čl ČSN V případě, že vnitřní návrhová teplota zóny Ɵ im je v intervalu 18 C Ɵ im 22 C je činitel e=1,00. Maximální hodnota činitele e je omezena na hodnotu 3,50 z důvodu vykazování vysokých hodnot nebo záporných hodnot činitele e v případě návrhových teplot v zóně Ɵ im < 8 C. V případě, že alespoň u jedné konstrukce v zóně byl zvolen normový požadavek na součinitel prostupu tepla na konstrukci U N,20 z temperovaného prostoru do exteriéru nebo z temperovaného prostoru k nevytápěnému prostoru, přenásobení průměrného požadovaného součinitele prostupu tepla U em,n,20 činitelem e se neprovádí, resp. e=1,00. V tomto případě je ve zvoleném požadavku na konstrukci U N,20 již zahrnuta nižší teplota v temperovaném prostoru. Pokud máme temperovanou zónu, je nutné volit u všech konstrukcí normový požadavek U N,20 na temperované prostory nebo u všech konstrukcí volit normový požadavek U N,20 pro základní teplotní rozdíl, který následně bude přepočítán činitelem e. Požadavky nelze vzájemně kombinovat v rámci jedné zóny. Klasifikační třídy Průměrný součinitel prostupu tepla budovy (zóny) Slovní vyjádření klasifikační třídy A U em < 0,50 * U em,n velmi úsporná B 0,50 * U em,n < U em 0,75 * U em,n úsporná C 0,75 * U em,n < U em 1,00 * U em,n vyhovující D 1,00 * U em,n < U em 1,50 * U em,n nevyhovující Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 3

40 Měrná tepelná ztráta a součinitel prostupu tepla E 1,50 * U em,n < U em 2,00 * U em,n nehospodárná F 2,00 * U em,n < U em 2,50 * U em,n velmi nehospodárná G U em > 2,50 * U em,n mimořádně nehospodárná Průměrný součinitel prostupu tepla budovy Zóna Převažující návrhová vnitřní teplota θ im,j Objem zóny V j Požadovaná hodnota průměrného součinitele prostupu tepla zóny U em,n,j [ C] [m 3 ] [W/(m 2 K)] zóna 1-20, ,39 Průměrný součinitel prostupu tepla budovy Budova Vypočtená hodnota U em (U em = Σ(V j U em,j )/ΣV j ) Požadovaná hodnota U em,n (U em,n = Σ(V j U em,n,j )/ΣV j ) klasifikační třída obálky budovy podle ČSN přílohy C [W/(m 2 K)] [W/(m 2 K)] nesplňuje požadavek Budova celkem 1,35 0,39 třída G - mimořádně nehospodárná Klasifikační třídy Průměrný součinitel prostupu tepla budovy (zóny) Slovní vyjádření klasifikační třídy A U em < 0,50 * U em,n velmi úsporná B 0,50 * U em,n < U em 0,75 * U em,n úsporná C 0,75 * U em,n < U em 1,00 * U em,n vyhovující D 1,00 * U em,n < U em 1,50 * U em,n nevyhovující E 1,50 * U em,n < U em 2,00 * U em,n nehospodárná F 2,00 * U em,n < U em 2,50 * U em,n velmi nehospodárná G U em > 2,50 * U em,n mimořádně nehospodárná Identifikační údaje osoby, která protokol vypracovala Jméno a příjmení Adresa zpracovatele (ulice, popisné číslo, PSČ): Bc. Vlastimil Bačovský Bc. Vlastimil Bačovský Kučerov Kučerov Podpis zpracovatele protokolu Datum vypracování protokolu energetického štítku obálky budovy Datum vypracování protokolu Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 4

41 ENERGETICKÝ ŠTÍTEK OBÁLKY BUDOVY Typ budovy: Administrativní budova Adresa budovy (místo, ulice, popisné číslo, PSČ): Katastrální území: Kučerov, , Kučerov Hodnocení obálky budovy Parcelní číslo: st.114 Celková podlahová plocha A c = 222,09 [m 2 ] stávající doporučení CI velmi úsporná 0,50 0,75 1,00 1,50 2,00 2,50 3,51 mimořádně nehospodárná KLASIFIKACE G - Průměrný součinitel prostupu tepla obálky budovy U em [W/(m 2 K)] U em =H T /A Požadovaná hodnota průměrného součinitele prostupu tepla obálky budovy podle ČSN U em,n [W/(m 2 K)] 1,35-0,39 - Klasifikační ukazatele CI a jim odpovídající hodnoty U em CI 0,50 0,75 1,00 1,50 2,00 2,50 U em 0,19 0,29 0,39 0,58 0,77 0,97 Platnost štítku do: Datum: platnost štítku není omezena, pouze podmíněna změnou objektu Jméno a příjmení: Bc. Vlastimil Bačovský Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 5

42 Kučerov 21, k.ú , p.č. st , Kučerov Administrativní budova Software pro stavební fyziku firmy DEK a.s. 1

43 [ ] Bc. Vlastimil Bačovský Kučerov 65, 68201, Kučerov Software pro stavební fyziku firmy DEK a.s. 2

44 PROTOKOL K ENERGETICKÉMU ŠTÍTKU OBÁLKY BUDOVY Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Kučerov, Kučerov, 21, Katastrální území: Parcelní číslo: st.114 Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Vlastník nebo stavebník: Adresa: Obec Kučerov Kučerov Kučerov IČ: Tel./ / venkovní návrhová teplota v zimním období Parametr jednotky hodnota Venkovní návrhová teplota v zimním období v místě stavby θ e [ C] -13 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] 663,3 [m 2 ] 669,1 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 1,01 Celková energeticky vztažná plocha budovy A c [m 2 ] 222,1 Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 1

45 Měrná tepelná ztráta a součinitel prostupu tepla Referenční budova Hodnocená budova Konstrukce obálky budovy (ZÓNA Z1) θ i = 20 C Plocha A [m 2 ] Součinitel prostupu tepla U N,20 [W/(m 2 K)] Redukční činitel b [-] Měrná ztráta prostupem tepla H T [W/K] Plocha A [m 2 ] Součinitel prostupu tepla U [W/(m 2 K)] Redukční činitel b [-] Měrná ztráta prostupem tepla H T [W/K] VYP-1 Okna SZ VYP-2 Dveře SZ VYP-3 Okna JV VYP-4 Dveře JV VYP-5 Okna JZ VYP-6 Dveře JV VYP-7 Dveře SZ STN-8 Stěna 450 STN-9 Stěna ,8 1,50 1,00 16,20 10,8 0,90 1,00 9,72 3,3 1,70 1,00 5,55 3,3 0,90 1,00 2,94 3,7 1,50 1,00 5,58 3,7 0,90 1,00 3,35 1,8 1,70 1,00 3,06 1,8 0,90 1,00 1,62 6,8 1,50 1,00 10,13 6,8 0,90 1,00 6,08 1,4 1,70 1,00 2,38 1,4 2,30 1,00 3,22 1,6 1,70 1,00 2,72 1,6 2,30 1,00 3,68 96,4 0,30 1,00 28,91 96,4 1,38 1,00 132,98 95,1 0,30 1,00 28,52 95,1 1,84 1,00 174,92 STN-10 Stěna k sousedům 33,9 1,05 1,00 35,65 33,9 1,83 1,00 62,13 STR-14 Hurdis STR-15 Trámový 32,0 0,30 1,00 9,61 32,0 3,04 1,00 97,39 160,2 0,30 1,00 48,07 160,2 1,21 1,00 193,90 STR-16 Trámový nad schodištěm 14,9 0,30 1,00 4,47 14,9 1,21 1,00 18,04 Přirážky na tepelné vazby ΔU em = 0,02 [W/(m 2 K)] ΔU em = 0,02 * 461,9 1,00 9,24 ΔU em = 0,10 [W/(m 2 K)] ΔU em = 0,10 * 461,9 1,00 46,19 Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 2

46 Měrná tepelná ztráta a součinitel prostupu tepla PDL(z)-11 1-ZEM Dlažba 33,3 0,45 33,3 4,32 44,27 PDL(z)-12 1-ZEM 163,0 0,45 163,0 4,84 PVC PDL(z)-13 1-ZEM 0,50 10,9 0,45 10,9 4,84 Beton 0,11 86,40 Přirážky na tepelné vazby ΔU em = 0,02 [W/(m 2 K)] ΔU em = 0,02 * 207,2 4,14 ΔU em = 0,10 [W/(m 2 K)] ΔU em = 0,10 * 207,2 20,72 Celkem bez vlivu ΔU em 669, ,11 669, ,35 tepelné vazby 2) ΣΔU em 13,38 ΣΔU em 66,91 celková měrná tepelná ztráta prostupem tepla , ,26 průměrný součinitel prostupu tepla U em podle ČSN čl tabulky 5 U em,n,20 = Σ(U N,20,j *A j *b j + +ΔU em,j *A j )/ΣA j U em,n,20 nejvýše však: 0,45 [W/(m 2 K)] U em,n 3) = U em,n,20 * e požadovaná hodnota 0,39 doporučená hodnota 0,29 U em = Σ(U j *A j *b j + +ΔU em,j *A j )/ΣA j vypočtená hodnota 1,29 - klasifikační třída obálky budovy podle ČSN přílohy C 1,29 / 0,39 = 3,34 třída G - mimořádně nehospodárná 1) Započitatelnost velkých ploch výplní otvorů podle ČSN čl ) V případě referenční budovy je vliv tepelných vazeb podle ČSN čl stanoven konstantní přirážkou 0,02 [W/(m 2 K)]. V případě hodnocené budovy se stanoví vliv tepelných vazeb co nejlepším dostupným výpočtem v souladu s ČSN ) V případě, že vnitřní návrhová teplota zóny Ɵ im je mimo interval 18 C Ɵ im 22 C, přenásobí se součinitel prostupu tepla U em,n,20 zóny činitelem e=16/(ɵ im - 4) dle čl ČSN V případě, že vnitřní návrhová teplota zóny Ɵ im je v intervalu 18 C Ɵ im 22 C je činitel e=1,00. Maximální hodnota činitele e je omezena na hodnotu 3,50 z důvodu vykazování vysokých hodnot nebo záporných hodnot činitele e v případě návrhových teplot v zóně Ɵ im < 8 C. V případě, že alespoň u jedné konstrukce v zóně byl zvolen normový požadavek na součinitel prostupu tepla na konstrukci U N,20 z temperovaného prostoru do exteriéru nebo z temperovaného prostoru k nevytápěnému prostoru, přenásobení průměrného požadovaného součinitele prostupu tepla U em,n,20 činitelem e se neprovádí, resp. e=1,00. V tomto případě je ve zvoleném požadavku na konstrukci U N,20 již zahrnuta nižší teplota v temperovaném prostoru. Pokud máme temperovanou zónu, je nutné volit u všech konstrukcí normový požadavek U N,20 na temperované prostory nebo u všech konstrukcí volit normový požadavek U N,20 pro základní teplotní rozdíl, který následně bude přepočítán činitelem e. Požadavky nelze vzájemně kombinovat v rámci jedné zóny. Klasifikační třídy Průměrný součinitel prostupu tepla budovy (zóny) Slovní vyjádření klasifikační třídy A U em < 0,50 * U em,n velmi úsporná B 0,50 * U em,n < U em 0,75 * U em,n úsporná C 0,75 * U em,n < U em 1,00 * U em,n vyhovující D 1,00 * U em,n < U em 1,50 * U em,n nevyhovující Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 3

47 Měrná tepelná ztráta a součinitel prostupu tepla E 1,50 * U em,n < U em 2,00 * U em,n nehospodárná F 2,00 * U em,n < U em 2,50 * U em,n velmi nehospodárná G U em > 2,50 * U em,n mimořádně nehospodárná Průměrný součinitel prostupu tepla budovy Zóna Převažující návrhová vnitřní teplota θ im,j Objem zóny V j Požadovaná hodnota průměrného součinitele prostupu tepla zóny U em,n,j [ C] [m 3 ] [W/(m 2 K)] zóna 1-20, ,39 Průměrný součinitel prostupu tepla budovy Budova Vypočtená hodnota U em (U em = Σ(V j U em,j )/ΣV j ) Požadovaná hodnota U em,n (U em,n = Σ(V j U em,n,j )/ΣV j ) klasifikační třída obálky budovy podle ČSN přílohy C [W/(m 2 K)] [W/(m 2 K)] nesplňuje požadavek Budova celkem 1,29 0,39 třída G - mimořádně nehospodárná Klasifikační třídy Průměrný součinitel prostupu tepla budovy (zóny) Slovní vyjádření klasifikační třídy A U em < 0,50 * U em,n velmi úsporná B 0,50 * U em,n < U em 0,75 * U em,n úsporná C 0,75 * U em,n < U em 1,00 * U em,n vyhovující D 1,00 * U em,n < U em 1,50 * U em,n nevyhovující E 1,50 * U em,n < U em 2,00 * U em,n nehospodárná F 2,00 * U em,n < U em 2,50 * U em,n velmi nehospodárná G U em > 2,50 * U em,n mimořádně nehospodárná Identifikační údaje osoby, která protokol vypracovala Jméno a příjmení Adresa zpracovatele (ulice, popisné číslo, PSČ): Bc. Vlastimil Bačovský Bc. Vlastimil Bačovský Kučerov Kučerov Podpis zpracovatele protokolu Datum vypracování protokolu energetického štítku obálky budovy Datum vypracování protokolu Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 4

48 ENERGETICKÝ ŠTÍTEK OBÁLKY BUDOVY Typ budovy: Administrativní budova Adresa budovy (místo, ulice, popisné číslo, PSČ): Katastrální území: Kučerov, , Kučerov Hodnocení obálky budovy Parcelní číslo: st.114 Celková podlahová plocha A c = 222,09 [m 2 ] stávající doporučení CI velmi úsporná 0,50 0,75 1,00 1,50 2,00 2,50 3,34 mimořádně nehospodárná KLASIFIKACE G - Průměrný součinitel prostupu tepla obálky budovy U em [W/(m 2 K)] U em =H T /A Požadovaná hodnota průměrného součinitele prostupu tepla obálky budovy podle ČSN U em,n [W/(m 2 K)] 1,29-0,39 - Klasifikační ukazatele CI a jim odpovídající hodnoty U em CI 0,50 0,75 1,00 1,50 2,00 2,50 U em 0,19 0,29 0,39 0,58 0,77 0,97 Platnost štítku do: Datum: platnost štítku není omezena, pouze podmíněna změnou objektu Jméno a příjmení: Bc. Vlastimil Bačovský Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 5

49 Kučerov 21, k.ú , p.č. st , Kučerov Administrativní budova Software pro stavební fyziku firmy DEK a.s. 1

50 [ ] Bc. Vlastimil Bačovský Kučerov 65, 68201, Kučerov Software pro stavební fyziku firmy DEK a.s. 2

51 PROTOKOL K ENERGETICKÉMU ŠTÍTKU OBÁLKY BUDOVY Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Kučerov, Kučerov, 21, Katastrální území: Parcelní číslo: st.114 Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Vlastník nebo stavebník: Adresa: Obec Kučerov Kučerov Kučerov IČ: Tel./ / venkovní návrhová teplota v zimním období Parametr jednotky hodnota Venkovní návrhová teplota v zimním období v místě stavby θ e [ C] -13 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] 689,8 [m 2 ] 688,6 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 1,00 Celková energeticky vztažná plocha budovy A c [m 2 ] 230,9 Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 1

52 Měrná tepelná ztráta a součinitel prostupu tepla Referenční budova Hodnocená budova Konstrukce obálky budovy (ZÓNA Z1) θ i = 20 C Plocha A [m 2 ] Součinitel prostupu tepla U N,20 [W/(m 2 K)] Redukční činitel b [-] Měrná ztráta prostupem tepla H T [W/K] Plocha A [m 2 ] Součinitel prostupu tepla U [W/(m 2 K)] Redukční činitel b [-] Měrná ztráta prostupem tepla H T [W/K] VYP-1 Okna SZ VYP-2 Dveře SZ VYP-3 Okna JV VYP-4 Dveře JV VYP-5 Okna JZ VYP-6 Dveře JV VYP-7 Dveře SZ STN-8 Stěna 450 STN-9 Stěna ,8 1,50 1,00 16,20 10,8 0,90 1,00 9,72 3,3 1,70 1,00 5,55 3,3 0,90 1,00 2,94 3,7 1,50 1,00 5,58 3,7 0,90 1,00 3,35 1,8 1,70 1,00 3,06 1,8 0,90 1,00 1,62 6,8 1,50 1,00 10,13 6,8 0,90 1,00 6,08 1,4 1,70 1,00 2,38 1,4 2,30 1,00 3,22 1,6 1,70 1,00 2,72 1,6 2,30 1,00 3,68 97,3 0,30 1,00 29,20 97,3 0,23 1,00 22,38 60,7 0,30 1,00 18,20 60,7 0,24 1,00 14,56 STN-10 Stěna k sousedům 33,9 1,05 1,00 35,65 33,9 1,83 1,00 62,13 STR-14 Hurdis STR-15 Trámový 33,8 0,30 1,00 10,15 33,8 3,04 1,00 102,88 167,3 0,30 1,00 50,18 167,3 1,21 1,00 202,38 STR-16 Trámový nad schodištěm STN-22 Stěna schodiště 14,9 0,30 1,00 4,47 14,9 1,21 1,00 18,04 35,3 0,60 1,00 21,18 35,3 1,84 1,00 64,94 Přirážky na tepelné vazby ΔU em = 0,02 [W/(m 2 K)] ΔU em = 0,02 * 472,6 1,00 9,45 ΔU em = 0,10 [W/(m 2 K)] ΔU em = 0,10 * 472,6 1,00 47,26 Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 2

53 Měrná tepelná ztráta a součinitel prostupu tepla PDL(z)-11 1-ZEM Dlažba 34,6 0,45 34,6 4,32 45,68 PDL(z)-12 1-ZEM 170,5 0,45 170,5 4,84 PVC PDL(z)-13 1-ZEM 0,49 10,9 0,45 10,9 4,84 Beton 0,11 88,61 Přirážky na tepelné vazby ΔU em = 0,02 [W/(m 2 K)] ΔU em = 0,02 * 216,0 4,32 ΔU em = 0,10 [W/(m 2 K)] ΔU em = 0,10 * 216,0 21,60 Celkem bez vlivu ΔU em 688, ,32 688, ,53 tepelné vazby 2) ΣΔU em 13,77 ΣΔU em 68,86 celková měrná tepelná ztráta prostupem tepla , ,39 průměrný součinitel prostupu tepla U em podle ČSN čl tabulky 5 U em,n,20 = Σ(U N,20,j *A j *b j + +ΔU em,j *A j )/ΣA j U em,n,20 nejvýše však: 0,45 [W/(m 2 K)] U em,n 3) = U em,n,20 * e požadovaná hodnota 0,40 doporučená hodnota 0,30 U em = Σ(U j *A j *b j + +ΔU em,j *A j )/ΣA j vypočtená hodnota 0,98 - klasifikační třída obálky budovy podle ČSN přílohy C 0,98 / 0,40 = 2,46 třída F - velmi nehospodárná 1) Započitatelnost velkých ploch výplní otvorů podle ČSN čl ) V případě referenční budovy je vliv tepelných vazeb podle ČSN čl stanoven konstantní přirážkou 0,02 [W/(m 2 K)]. V případě hodnocené budovy se stanoví vliv tepelných vazeb co nejlepším dostupným výpočtem v souladu s ČSN ) V případě, že vnitřní návrhová teplota zóny Ɵ im je mimo interval 18 C Ɵ im 22 C, přenásobí se součinitel prostupu tepla U em,n,20 zóny činitelem e=16/(ɵ im - 4) dle čl ČSN V případě, že vnitřní návrhová teplota zóny Ɵ im je v intervalu 18 C Ɵ im 22 C je činitel e=1,00. Maximální hodnota činitele e je omezena na hodnotu 3,50 z důvodu vykazování vysokých hodnot nebo záporných hodnot činitele e v případě návrhových teplot v zóně Ɵ im < 8 C. V případě, že alespoň u jedné konstrukce v zóně byl zvolen normový požadavek na součinitel prostupu tepla na konstrukci U N,20 z temperovaného prostoru do exteriéru nebo z temperovaného prostoru k nevytápěnému prostoru, přenásobení průměrného požadovaného součinitele prostupu tepla U em,n,20 činitelem e se neprovádí, resp. e=1,00. V tomto případě je ve zvoleném požadavku na konstrukci U N,20 již zahrnuta nižší teplota v temperovaném prostoru. Pokud máme temperovanou zónu, je nutné volit u všech konstrukcí normový požadavek U N,20 na temperované prostory nebo u všech konstrukcí volit normový požadavek U N,20 pro základní teplotní rozdíl, který následně bude přepočítán činitelem e. Požadavky nelze vzájemně kombinovat v rámci jedné zóny. Klasifikační třídy Průměrný součinitel prostupu tepla budovy (zóny) Slovní vyjádření klasifikační třídy A U em < 0,50 * U em,n velmi úsporná B 0,50 * U em,n < U em 0,75 * U em,n úsporná C 0,75 * U em,n < U em 1,00 * U em,n vyhovující D 1,00 * U em,n < U em 1,50 * U em,n nevyhovující Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 3

54 Měrná tepelná ztráta a součinitel prostupu tepla E 1,50 * U em,n < U em 2,00 * U em,n nehospodárná F 2,00 * U em,n < U em 2,50 * U em,n velmi nehospodárná G U em > 2,50 * U em,n mimořádně nehospodárná Průměrný součinitel prostupu tepla budovy Zóna Převažující návrhová vnitřní teplota θ im,j Objem zóny V j Požadovaná hodnota průměrného součinitele prostupu tepla zóny U em,n,j [ C] [m 3 ] [W/(m 2 K)] zóna 1-20, ,40 Průměrný součinitel prostupu tepla budovy Budova Vypočtená hodnota U em (U em = Σ(V j U em,j )/ΣV j ) Požadovaná hodnota U em,n (U em,n = Σ(V j U em,n,j )/ΣV j ) klasifikační třída obálky budovy podle ČSN přílohy C [W/(m 2 K)] [W/(m 2 K)] nesplňuje požadavek Budova celkem 0,98 0,40 třída F - velmi nehospodárná Klasifikační třídy Průměrný součinitel prostupu tepla budovy (zóny) Slovní vyjádření klasifikační třídy A U em < 0,50 * U em,n velmi úsporná B 0,50 * U em,n < U em 0,75 * U em,n úsporná C 0,75 * U em,n < U em 1,00 * U em,n vyhovující D 1,00 * U em,n < U em 1,50 * U em,n nevyhovující E 1,50 * U em,n < U em 2,00 * U em,n nehospodárná F 2,00 * U em,n < U em 2,50 * U em,n velmi nehospodárná G U em > 2,50 * U em,n mimořádně nehospodárná Identifikační údaje osoby, která protokol vypracovala Jméno a příjmení Adresa zpracovatele (ulice, popisné číslo, PSČ): Bc. Vlastimil Bačovský Bc. Vlastimil Bačovský Kučerov Kučerov Podpis zpracovatele protokolu Datum vypracování protokolu energetického štítku obálky budovy Datum vypracování protokolu Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 4

55 ENERGETICKÝ ŠTÍTEK OBÁLKY BUDOVY Typ budovy: Administrativní budova Adresa budovy (místo, ulice, popisné číslo, PSČ): Katastrální území: Kučerov, , Kučerov Hodnocení obálky budovy Parcelní číslo: st.114 Celková podlahová plocha A c = 230,94 [m 2 ] stávající doporučení CI velmi úsporná 0,50 0,75 1,00 1,50 2,00 2,46 2,50 mimořádně nehospodárná KLASIFIKACE F - Průměrný součinitel prostupu tepla obálky budovy U em [W/(m 2 K)] U em =H T /A Požadovaná hodnota průměrného součinitele prostupu tepla obálky budovy podle ČSN U em,n [W/(m 2 K)] 0,98-0,40 - Klasifikační ukazatele CI a jim odpovídající hodnoty U em CI 0,50 0,75 1,00 1,50 2,00 2,50 U em 0,20 0,30 0,40 0,60 0,80 1,00 Platnost štítku do: Datum: platnost štítku není omezena, pouze podmíněna změnou objektu Jméno a příjmení: Bc. Vlastimil Bačovský Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 5

56 Kučerov 21, k.ú , p.č. st , Kučerov Administrativní budova Software pro stavební fyziku firmy DEK a.s. 1

57 [ ] Bc. Vlastimil Bačovský Kučerov 65, 68201, Kučerov Software pro stavební fyziku firmy DEK a.s. 2

58 PROTOKOL K ENERGETICKÉMU ŠTÍTKU OBÁLKY BUDOVY Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Kučerov, Kučerov, 21, Katastrální území: Parcelní číslo: st.114 Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Vlastník nebo stavebník: Adresa: Obec Kučerov Kučerov Kučerov IČ: Tel./ / venkovní návrhová teplota v zimním období Parametr jednotky hodnota Venkovní návrhová teplota v zimním období v místě stavby θ e [ C] -13 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] 693,7 [m 2 ] 677,5 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,98 Celková energeticky vztažná plocha budovy A c [m 2 ] 222,1 Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 1

59 Měrná tepelná ztráta a součinitel prostupu tepla Referenční budova Hodnocená budova Konstrukce obálky budovy (ZÓNA Z1) θ i = 20 C Plocha A [m 2 ] Součinitel prostupu tepla U N,20 [W/(m 2 K)] Redukční činitel b [-] Měrná ztráta prostupem tepla H T [W/K] Plocha A [m 2 ] Součinitel prostupu tepla U [W/(m 2 K)] Redukční činitel b [-] Měrná ztráta prostupem tepla H T [W/K] VYP-1 Okna SZ VYP-2 Dveře SZ VYP-3 Okna JV VYP-4 Dveře JV VYP-5 Okna JZ VYP-6 Dveře JV VYP-7 Dveře SZ STN-8 Stěna 450 STN-9 Stěna ,8 1,50 1,00 16,20 10,8 2,35 1,00 25,38 3,3 1,70 1,00 5,55 3,3 4,00 1,00 13,05 3,7 1,50 1,00 5,58 3,7 2,35 1,00 8,75 1,8 1,70 1,00 3,06 1,8 2,30 1,00 4,14 6,8 1,50 1,00 10,13 6,8 2,35 1,00 15,86 1,4 1,70 1,00 2,38 1,4 2,30 1,00 3,22 1,6 1,70 1,00 2,72 1,6 2,30 1,00 3,68 103,4 0,30 1,00 31,02 103,4 1,38 1,00 142,70 96,4 0,30 1,00 28,93 96,4 1,84 1,00 177,45 STN-10 Stěna k sousedům 33,9 1,05 1,00 35,65 33,9 1,83 1,00 62,13 STR-14 Hurdis STR-15 Trámový 32,0 0,30 1,00 9,61 32,0 0,22 1,00 7,05 160,2 0,30 1,00 48,07 160,2 0,20 1,00 32,05 STR-16 Trámový nad schodištěm 14,9 0,30 1,00 4,47 14,9 1,21 1,00 18,04 Přirážky na tepelné vazby ΔU em = 0,02 [W/(m 2 K)] ΔU em = 0,02 * 470,3 1,00 9,41 ΔU em = 0,10 [W/(m 2 K)] ΔU em = 0,10 * 470,3 1,00 47,03 Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 2

60 Měrná tepelná ztráta a součinitel prostupu tepla PDL(z)-11 1-ZEM Dlažba 33,3 0,45 33,3 4,32 44,27 PDL(z)-12 1-ZEM 163,0 0,45 163,0 4,84 PVC PDL(z)-13 1-ZEM 0,50 10,9 0,45 10,9 4,84 Beton 0,11 86,40 Přirážky na tepelné vazby ΔU em = 0,02 [W/(m 2 K)] ΔU em = 0,02 * 207,2 4,14 ΔU em = 0,10 [W/(m 2 K)] ΔU em = 0,10 * 207,2 20,72 Celkem bez vlivu ΔU em 677, ,64 677, ,90 tepelné vazby 2) ΣΔU em 13,55 ΣΔU em 67,75 celková měrná tepelná ztráta prostupem tepla , ,65 průměrný součinitel prostupu tepla U em podle ČSN čl tabulky 5 U em,n,20 = Σ(U N,20,j *A j *b j + +ΔU em,j *A j )/ΣA j U em,n,20 nejvýše však: 0,45 [W/(m 2 K)] U em,n 3) = U em,n,20 * e požadovaná hodnota 0,39 doporučená hodnota 0,29 U em = Σ(U j *A j *b j + +ΔU em,j *A j )/ΣA j vypočtená hodnota 0,99 - klasifikační třída obálky budovy podle ČSN přílohy C 0,99 / 0,39 = 2,56 třída G - mimořádně nehospodárná 1) Započitatelnost velkých ploch výplní otvorů podle ČSN čl ) V případě referenční budovy je vliv tepelných vazeb podle ČSN čl stanoven konstantní přirážkou 0,02 [W/(m 2 K)]. V případě hodnocené budovy se stanoví vliv tepelných vazeb co nejlepším dostupným výpočtem v souladu s ČSN ) V případě, že vnitřní návrhová teplota zóny Ɵ im je mimo interval 18 C Ɵ im 22 C, přenásobí se součinitel prostupu tepla U em,n,20 zóny činitelem e=16/(ɵ im - 4) dle čl ČSN V případě, že vnitřní návrhová teplota zóny Ɵ im je v intervalu 18 C Ɵ im 22 C je činitel e=1,00. Maximální hodnota činitele e je omezena na hodnotu 3,50 z důvodu vykazování vysokých hodnot nebo záporných hodnot činitele e v případě návrhových teplot v zóně Ɵ im < 8 C. V případě, že alespoň u jedné konstrukce v zóně byl zvolen normový požadavek na součinitel prostupu tepla na konstrukci U N,20 z temperovaného prostoru do exteriéru nebo z temperovaného prostoru k nevytápěnému prostoru, přenásobení průměrného požadovaného součinitele prostupu tepla U em,n,20 činitelem e se neprovádí, resp. e=1,00. V tomto případě je ve zvoleném požadavku na konstrukci U N,20 již zahrnuta nižší teplota v temperovaném prostoru. Pokud máme temperovanou zónu, je nutné volit u všech konstrukcí normový požadavek U N,20 na temperované prostory nebo u všech konstrukcí volit normový požadavek U N,20 pro základní teplotní rozdíl, který následně bude přepočítán činitelem e. Požadavky nelze vzájemně kombinovat v rámci jedné zóny. Klasifikační třídy Průměrný součinitel prostupu tepla budovy (zóny) Slovní vyjádření klasifikační třídy A U em < 0,50 * U em,n velmi úsporná B 0,50 * U em,n < U em 0,75 * U em,n úsporná C 0,75 * U em,n < U em 1,00 * U em,n vyhovující D 1,00 * U em,n < U em 1,50 * U em,n nevyhovující Software pro stavební fyziku firmy DEK a.s. protokol energetického štítku obálky budovy 3
