1 SIMATIC PCS 7 V8.0 NOVINKY HARDWARE Ivo Žižka ivo.zizka@siemens.com. All Rights Reserved.

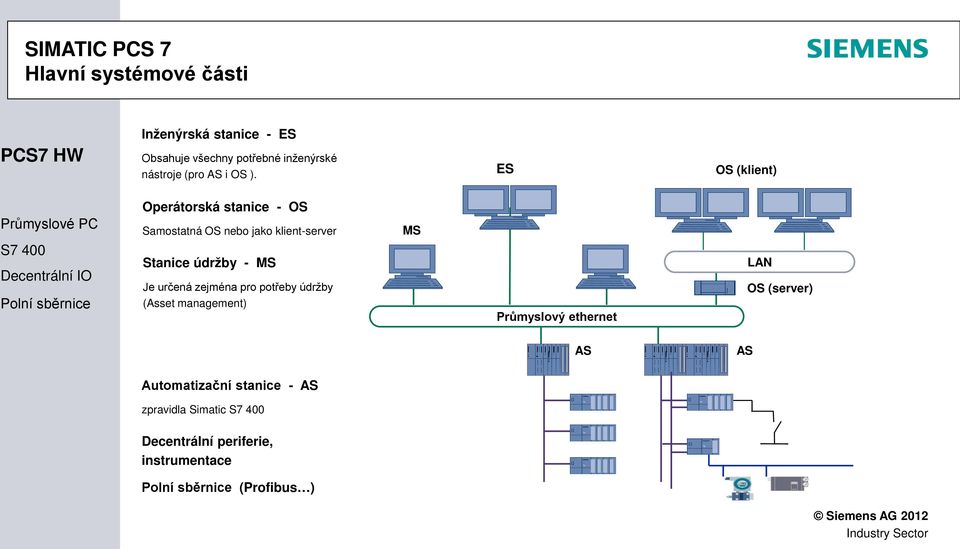

2 SIMATIC PCS 7 Hlavní systémové části Inženýrská stanice - ES Obsahuje všechny potřebné inženýrské nástroje (pro AS i OS ). ES OS (klient) Operátorská stanice - OS Samostatná OS nebo jako klient-server MS Stanice údržby - MS Je určená zejména pro potřeby údržby (Asset management) Průmyslový ethernet LAN OS (server) AS AS AS Automatizační stanice - AS zpravidla Simatic Decentrální periferie, instrumentace (Profibus )

3 SIMATIC PCS 7 V8.0 PC hardware I IA AS S SUP PA

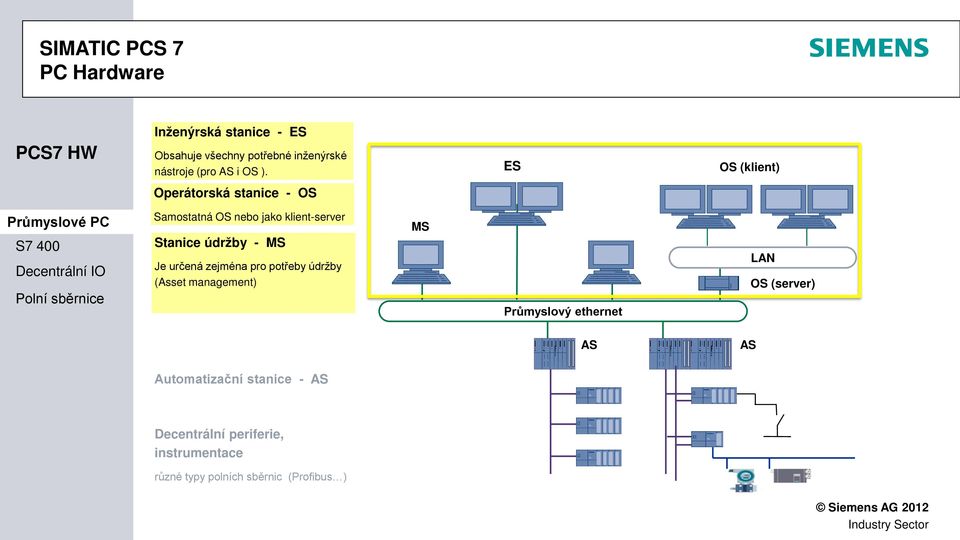

4 SIMATIC PCS 7 PC Hardware Inženýrská stanice - ES Obsahuje všechny potřebné inženýrské nástroje (pro AS i OS ). ES OS (klient) Operátorská stanice - OS Samostatná OS nebo jako klient-server Stanice údržby - MS Je určená zejména pro potřeby údržby (Asset management) MS Průmyslový ethernet LAN OS (server) AS AS AS Automatizační stanice - AS Decentrální periferie, instrumentace různé typy polních sběrnic (Profibus )

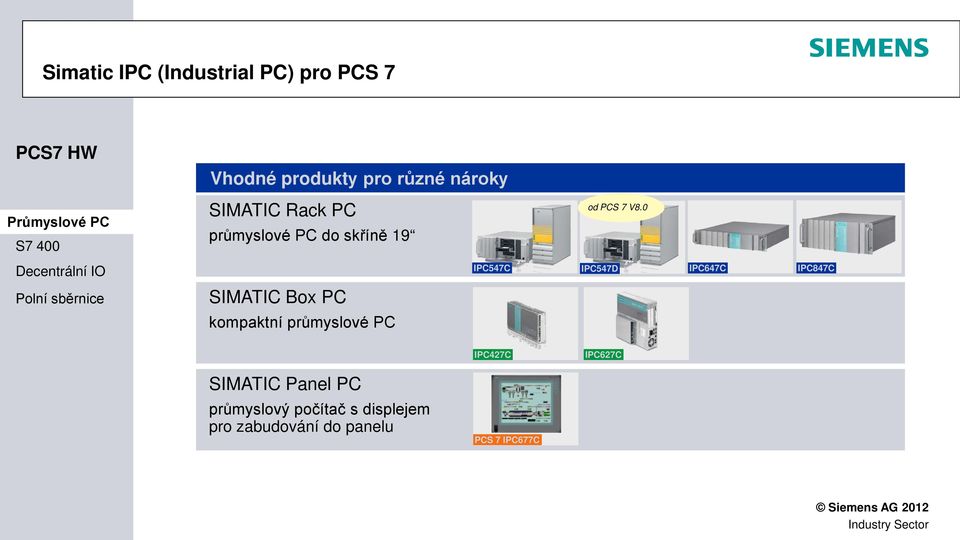

5 Simatic IPC (Industrial PC) pro PCS 7 Vhodné produkty pro různé nároky SIMATIC Rack PC průmyslové PC do skříně 19 od PCS 7 V8.0 IPC547C IPC547D IPC647C IPC847C SIMATIC Box PC kompaktní průmyslové PC IPC427C IPC627C SIMATIC Panel PC průmyslový počítač s displejem pro zabudování do panelu PCS 7 IPC677C

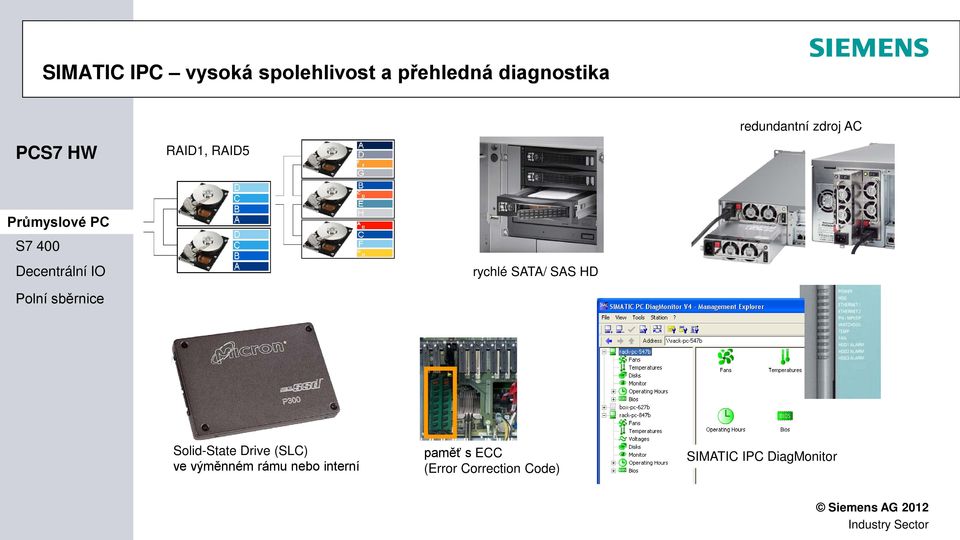

6 SIMATIC IPC vysoká spolehlivost a přehledná diagnostika RAID1, RAID5 redundantní zdroj AC rychlé SATA/ SAS HD Solid-State Drive (SLC) ve výměnném rámu nebo interní paměť s ECC (Error Correction Code) SIMATIC IPC DiagMonitor

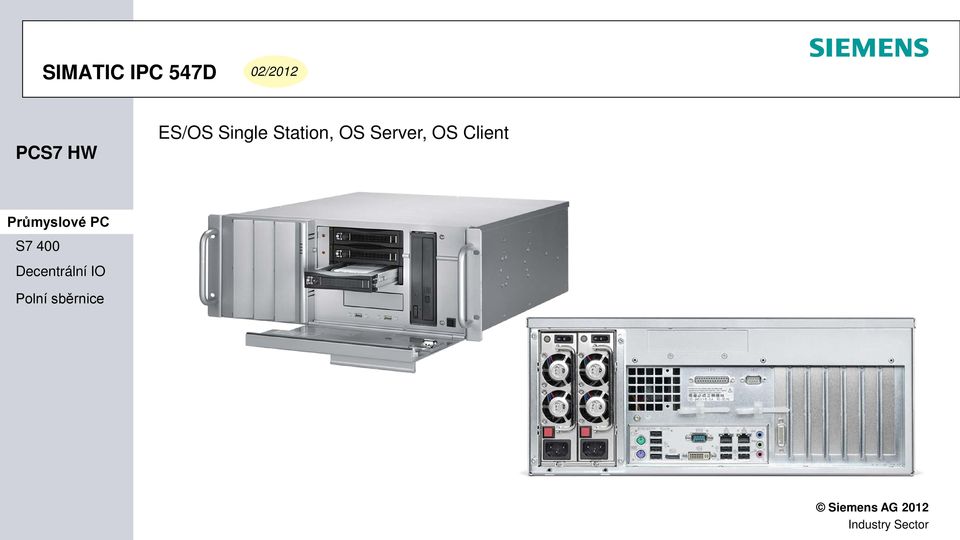

7 SIMATIC IPC 547D 02/2012 ES/OS Single Station, OS Server, OS Client

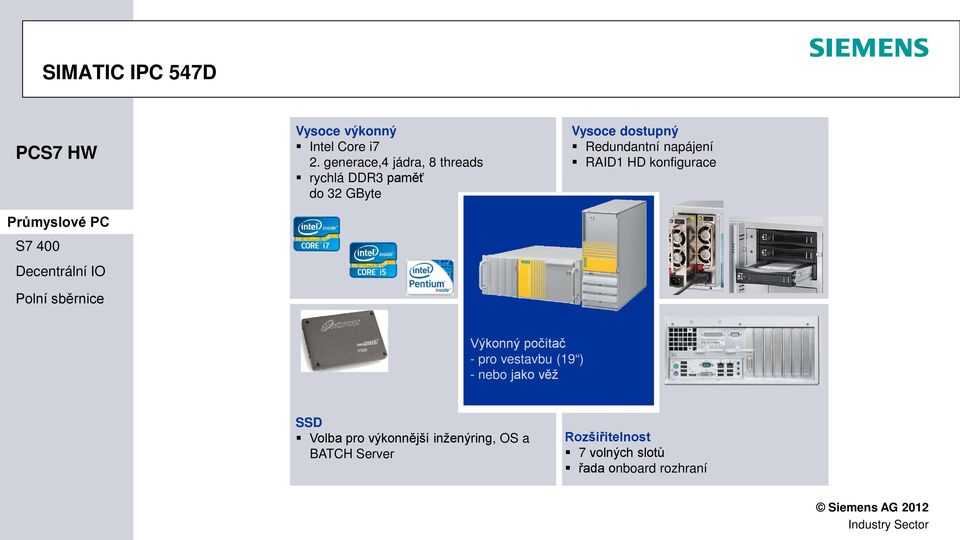

8 SIMATIC IPC 547D Vysoce výkonný Intel Core i7 2. generace,4 jádra, 8 threads rychlá DDR3 paměť do 32 GByte Vysoce dostupný Redundantní napájení RAID1 HD konfigurace Výkonný počítač - pro vestavbu (19 ) - nebo jako věž SSD Volba pro výkonnější inženýring, OS a BATCH Server Rozšiřitelnost 7 volných slotů řada onboard rozhraní

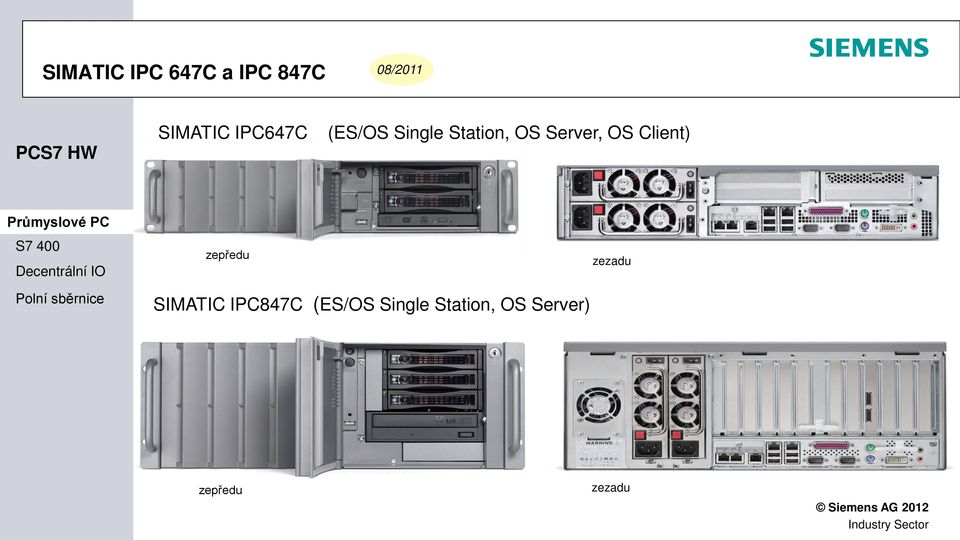

9 SIMATIC IPC 647C a IPC 847C 08/2011 SIMATIC IPC647C (ES/OS Single Station, OS Server, OS Client) zepředu zezadu SIMATIC IPC847C (ES/OS Single Station, OS Server) zepředu zezadu

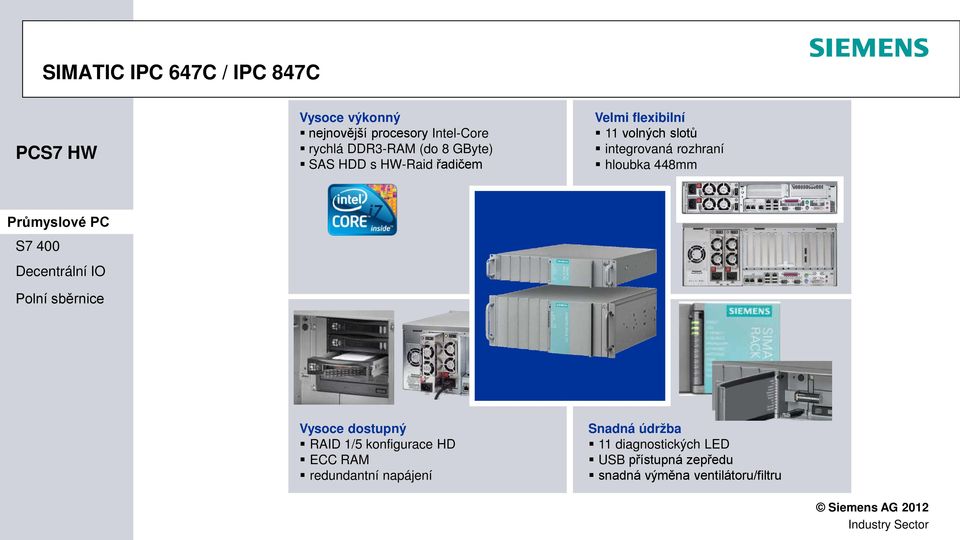

10 SIMATIC IPC 647C / IPC 847C Vysoce výkonný nejnovější procesory Intel-Core rychlá DDR3-RAM (do 8 GByte) SAS HDD s HW-Raid řadičem Velmi flexibilní 11 volných slotů integrovaná rozhraní hloubka 448mm Vysoce dostupný RAID 1/5 konfigurace HD ECC RAM redundantní napájení Snadná údržba 11 diagnostických LED USB přístupná zepředu snadná výměna ventilátoru/filtru

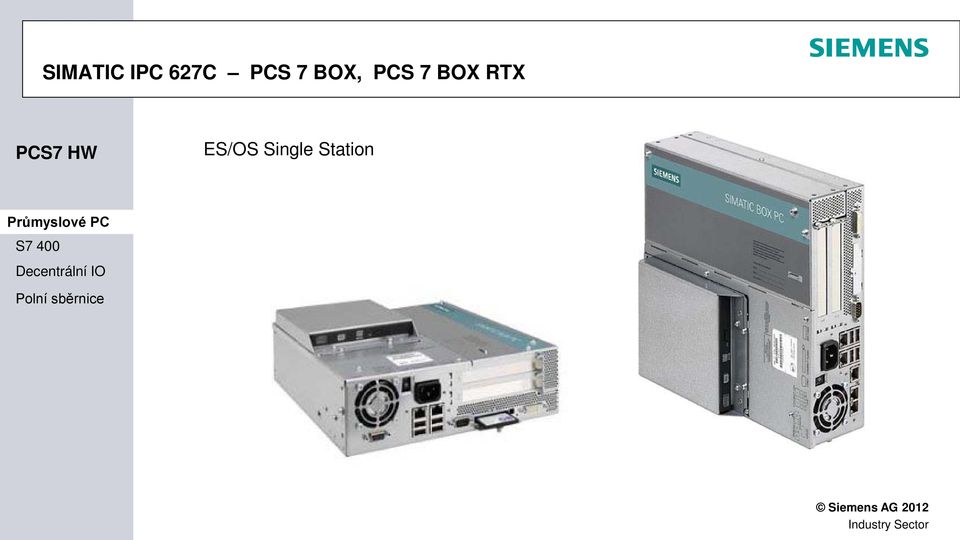

11 SIMATIC IPC 627C PCS 7 BOX, PCS 7 BOX RTX ES/OS Single Station

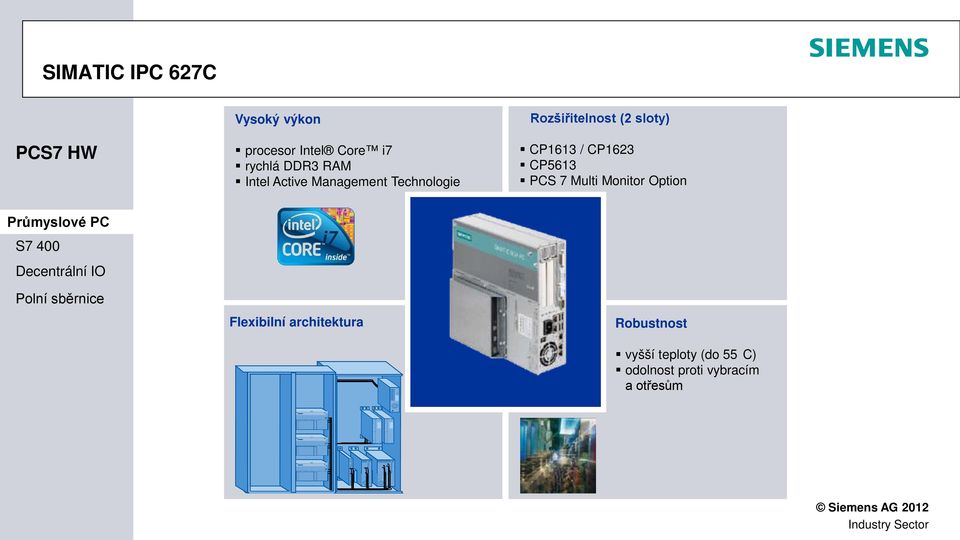

12 SIMATIC IPC 627C Vysoký výkon procesor Intel Core i7 rychlá DDR3 RAM Intel Active Management Technologie Rozšiřitelnost (2 sloty) CP1613 / CP1623 CP5613 PCS 7 Multi Monitor Option Flexibilní architektura Robustnost vyšší teploty (do 55 C) odolnost proti vybracím a otřesům 5

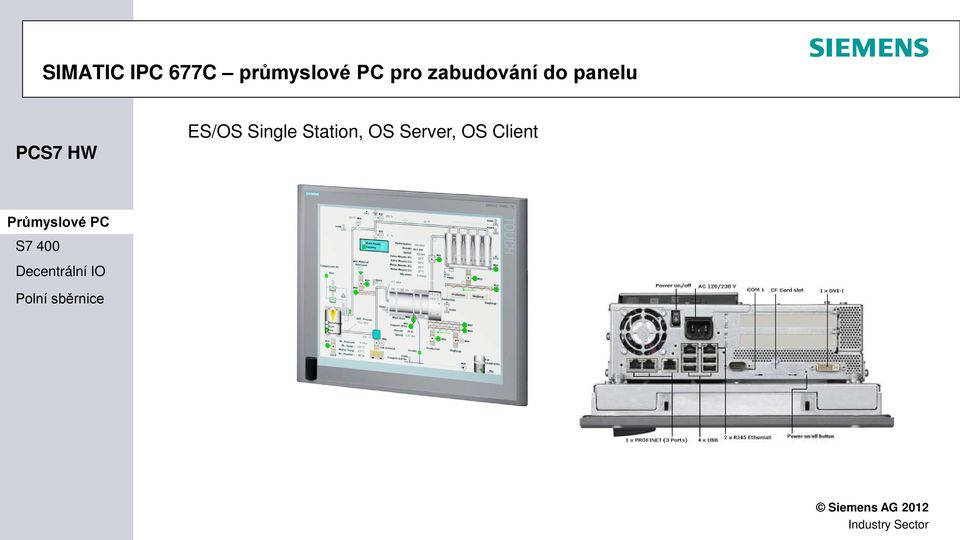

13 SIMATIC IPC 677C průmyslové PC pro zabudování do panelu ES/OS Single Station, OS Server, OS Client

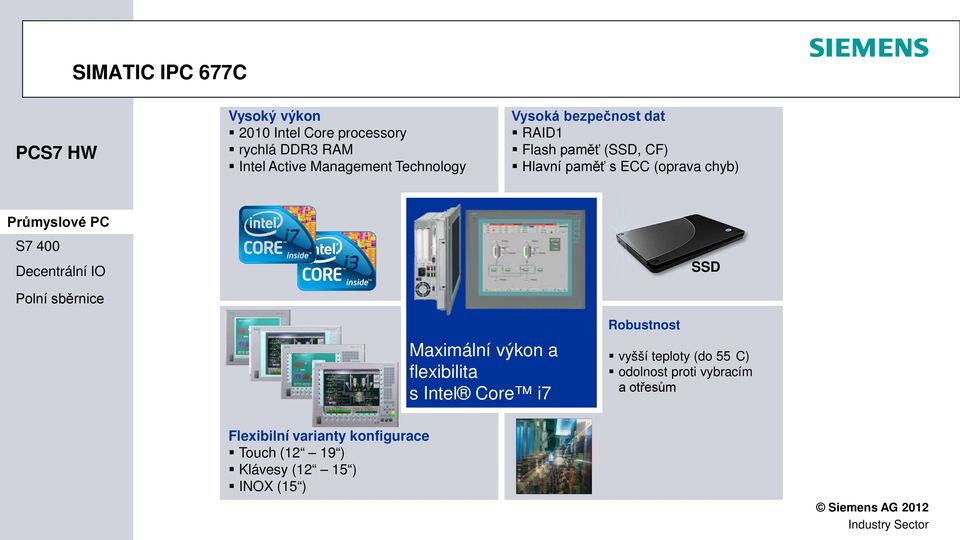

14 SIMATIC IPC 677C Vysoký výkon 2010 Intel Core processory rychlá DDR3 RAM Intel Active Management Technology Vysoká bezpečnost dat RAID1 Flash paměť (SSD, CF) Hlavní paměť s ECC (oprava chyb) SSD Maximální výkon a flexibilita s Intel Core i7 Robustnost vyšší teploty (do 55 C) odolnost proti vybracím a otřesům Flexibilní varianty konfigurace Touch (12 19 ) Klávesy (12 15 ) INOX (15 )

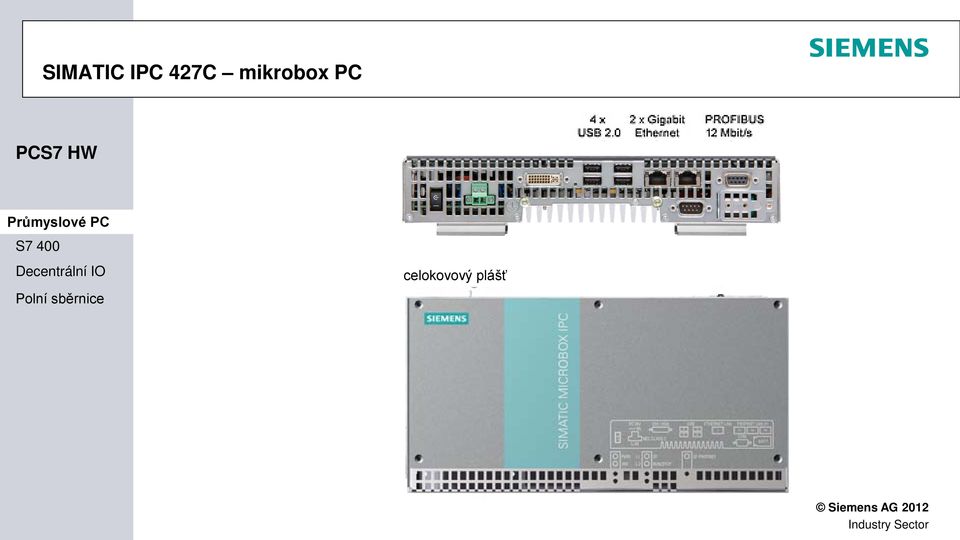

15 SIMATIC IPC 427C mikrobox PC 24V napájení celokovový plášť DVI/VGA

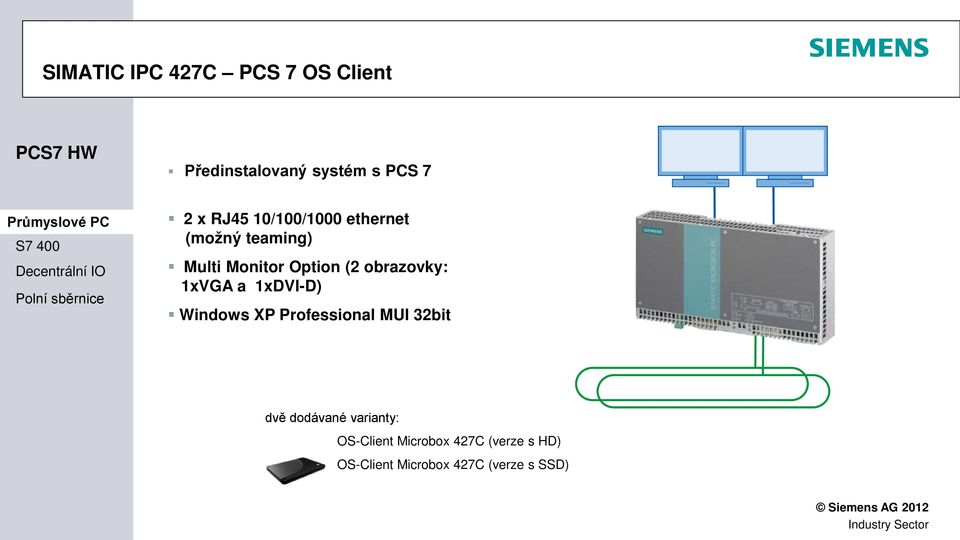

16 SIMATIC IPC 427C PCS 7 OS Client Předinstalovaný systém s PCS 7 2 x RJ45 10/100/1000 ethernet (možný teaming) Multi Monitor Option (2 obrazovky: 1xVGA a 1xDVI-D) Windows XP Professional MUI 32bit dvě dodávané varianty: OS-Client Microbox 427C (verze s HD) OS-Client Microbox 427C (verze s SSD)

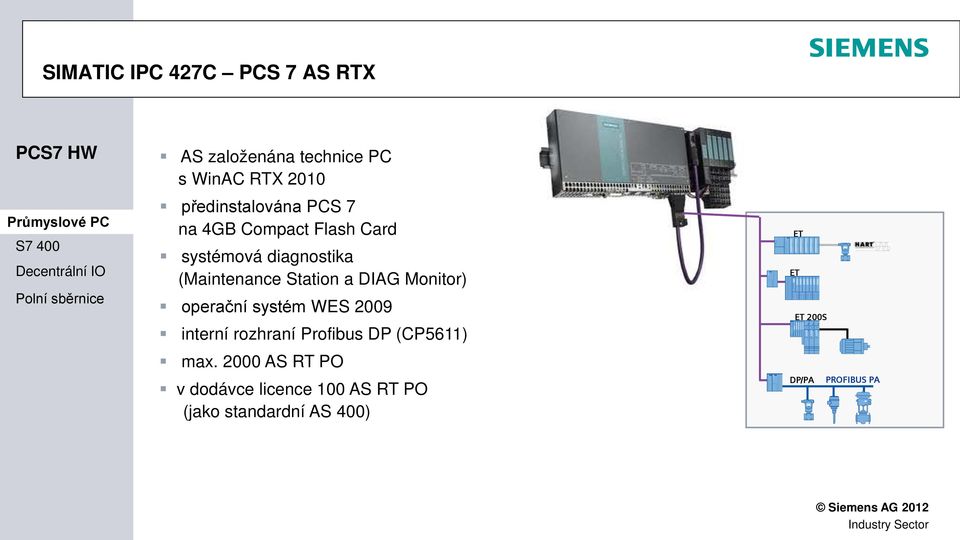

17 SIMATIC IPC 427C PCS 7 AS RTX AS založenána technice PC s WinAC RTX 2010 předinstalována PCS 7 na 4GB Compact Flash Card systémová diagnostika (Maintenance Station a DIAG Monitor) operační systém WES 2009 interní rozhraní Profibus DP (CP5611) max AS RT PO v dodávce licence 100 AS RT PO (jako standardní AS 400) ET 200M ET 200iSP ET 200S DP/PA PROFIBUS PA

18 SIMATIC IPC 427C Intel SSD IPC s procesorem Core2 Duo SATA Solid-State Drive SSD type Extreme Bezúdržbový bez ventilátoru bez rotujících HD nevyžaduje baterii rozšiřitelný o 3 PCI-104 karty Variabilní možnosti montáže

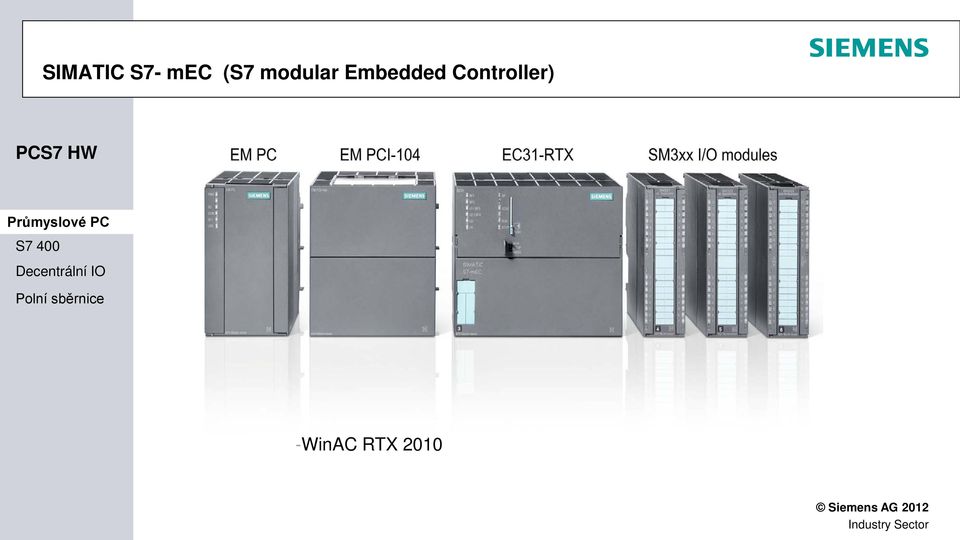

19 SIMATIC S7- mec (S7 modular Embedded Controller) -WinAC RTX 2010

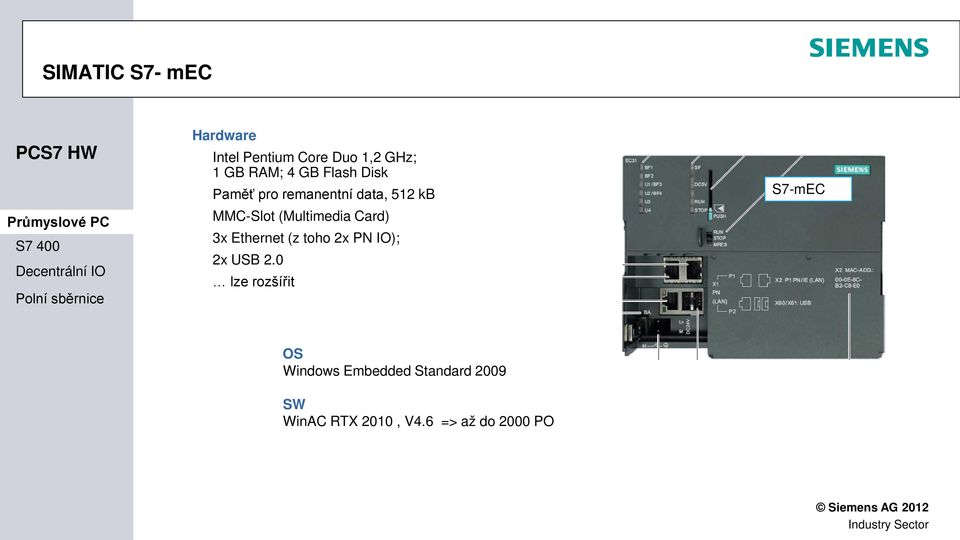

20 SIMATIC S7- mec Hardware Intel Pentium Core Duo 1,2 GHz; 1 GB RAM; 4 GB Flash Disk Paměť pro remanentní data, 512 kb MMC-Slot (Multimedia Card) 3x Ethernet (z toho 2x PN IO); 2x USB 2.0 lze rozšířit S7-mEC OS Windows Embedded Standard 2009 SW WinAC RTX 2010, V4.6 => až do 2000 PO

21 SIMATIC S7- mec Moduly ve formátu Simatic S7-300 Kompletně předinstalováno (Windows Embedded Standard 2009 ) Modulárně rozšiřovatelný: S7-300 signálové moduly Extension Modul EM PC Extension Modul EM PCI-104 Průmyslová odolnost Kompletní systémová integrace s APL a alarmy Může být použit jako PROFINET-IO Controller * in weiterer Ausbaustufe

22 SIMATIC S7- mec: varianty použití 1. Samostatný S7-mEC 2. Max. 4 racky (1 hlavni + 3 rozšiřující) (max.8 S7-300 signálových modulu na rack) 3. Profinet IO moduly mají standardní propojky (ne aktivní busmoduly) nepodporuje CIR max.8 S7-300 signálových modulu na rack

23 SIMATIC S7- mec Projektování - Hardware konfigurace Konfigurace analogicky k S7-300 (rozdíl - nastavení CPU podobně jako PC-Station)

24 SIMATIC S7- mec: ovládání Přístup na S7-mEC : přes Remote desktop Ovládání: Controller Panel WinLC RTX EC

25 Simatic IPC - shrnutí Vhodné produkty pro různé nároky SIMATIC Rack PC průmyslové PC do skříně 19 IPC547C IPC547D IPC647C IPC847C SIMATIC Box PC kompaktní průmyslové PC IPC427C IPC627C SIMATIC Panel PC průmyslový počítač s displejem pro zabudování do panelu PCS 7 IPC677C

26 SIMATIC PCS 7 V8.0 PCS 7 AS Hardware

27 SIMATIC PCS 7 Hardware pro Automatizační Stanice Inženýrská stanice - ES Operátorská stanice - O ES OS (klient) Stanice údržby - MS MS LAN OS (server) Průmyslový ethernet Automatizační stanice - AS Simatic AS AS AS Decentrální periferie, instrumentace různé typy polních sběrnic (Profibus )

28 SIMATIC PCS 7 Hardware novinky: Robustní komponenty z rodiny SIMATIC Provoz bez ventilátorů až do 60 C Výměna modulů za provozu Odstupňovaný výkon Standardní AS 400 Failsafe (F) a fault-tolerant (H): AS 400H/F Tvorba aplikace Standardní programovací jazyky (např. SCL, Ladder Logic) Plně grafické jazyky vyšších úrovní (CFC, SFC) Změny mohou být prováděny za provozu Uživatelský program I/O konfigurace CPU V6 (integrovaný Profinet) H-Systémy V6 H-Systémy a Profinet

29 CPU pro PCS 7 V8 CPU FW V3.1 FW V4 FW V5 / H V4.5 Nové CPU FW V6 AS H AS 412-5H AS AS H AS AS H AS AS H AS PN AS 414-5H AS PN AS AS AS AS AS AS AS 416-5H AS PN AS PN AS AS AS AS H AS H AS H AS 417-5H

30 CPU V6 - Profinet (S7-400PN/DP) Inovace a nový Firmware 6.0 pro PN-CPU rozšířené funkce PROFINETu větší prac. paměť o 100% navýšený komunikační výkon větší počet komunikačních spojení vylepšená ochrana Know-how (kódování prog. bloků) rozšířené funkce Web serveru

31 Standardní CPU V6 - hlavní vlastnosti 414-3PN/DP V6 600 IO (V5 450 IO) 416-3PN/DP V IO (V IO) Paměť: 4MB (2MB & 2MB) (V5: 1,4MB & 1,4MB) Paměť : 16MB (8MB & 8MB) (V5: 5,6MB & 5,6MB) DB: 6000 DBs DB: DBs čísla DB ( ) Komunikační spojení: 64 (V5: 32) čísla DB ( ) Komunikační spojení : 96 (V5: 64) další informace o uvolnění nových S7-400 PROFINET CPU

32 Nové redundantní AS CPU412-5H, CPU414-5H, CPU416-5H, CPU417-5H (V6): CPU mají vždy PROFINET (integrovaný switch se 2 porty) CPU416-5H vyplňuje mezeru mezi CPU414H a CPU417H CPU412-5H: další DP rozhraní a zvětšení max. vzdálenosti dvou kontrolérů ze 100m na 10km routing pro integrované PROFIBUS rozhraní MPI/DP DP programovatelné přepínání Master-Backup zvýšený výkon a více zrojů Synccable PROFINET (2 Port-Switch) Výhody: úspora nákladů interní rozhraní PROFINETu nahradí CP lze použít nižží CPU díky zlepšeným parametrům

33 H hlavní vlastnosti 412HF 100 IO 414HF 800 IO (V IO) paměť: 0.5MB+0.5MB (V4.5: 512KB+256 KB) DB: 6,000 (V4.5: 4,096) čísla DB ,000 (V4.5: 1...4,095) paměť : 2MB+2MB (V4.5: 1,4+1,4) DB: 6,000 (V4.5: 4,096) čísla DB ,000 (V4.5: 1...4,000) 416HF New 3200 IO 417HF 5000 IO (V IO) paměť : 6MB+10MB DB: 16,000 paměť : 16MB+16MB (V4.5: 15+15) DB: 16,000 (V4.5: 8,192) DB čísla ,000 (V4.5: 1...8,191)

34 SIMATIC PCS 7 V8.0 Decentrální periferie

35 SIMATIC PCS 7 - AS Hardware Decentrální periferie Inženýrská stanice - ES. Operátorská stanice - OS ES OS (klient) MS Stanice údržby - MS Automatizační stanice - AS zpravidla Simatic Průmyslový ethernet AS AS AS LAN OS (server) Decentrální periferie připojení vzdálených vstupů a výstupů připojených po sběrnici

36 SIMATIC PCS 7: Přehled decentrálních periferií Flexibilní topologie ET 200M ET 200S Možnosti redundance Safety (ProfiSafe) Online změny Výměna karet za chodu Automatické generování diagnostiky Jiskrově bezpečné ET 200pro ET 200iSP

37 SIMATIC PCS 7 Vzdálené I/O ET 200M Krytí IP20, provozní teplotní rozsah C Redundantní připojení (pro H CPU) Redundance I/O modulů (1 Senzor -> 2 Moduly) Elektrické oddělení zadní sběrnice Max. 12 modulů na stanici Moduly se schopností diagnostiky (MLFB x-0ab0) Ztráta napětí senzoru / zátěže Zkrat, přerušení drátu, atd. Napájecí zdroj I/O modul Interface modul pro Profibus DP IM153-2 Rozšiřitelná zadní sběrnice Náhradní hodnota na výstupu Rám Chyb parametrů v modulu Chyby EPROM

38 SIMATIC PCS 7 vzdálené IO ET 200S Krytí IP20, provozní rozsah C Interface modul pro PROFIBUS DP IM151 HF Napájecí moduly Kompletní série DI, DO, AI, AO Motorových startérů Integrované bezpečnostní vstupy Obsáhlá diagnostika (přerušení vedení, zkrat, porucha modulu atd.) Lišta Elektronický modul Terminálovýmodul Integrace do PCS 7 pomocí konceptu driverů Výměna modulů během za chodu Terminálový modul s integrovanou napájecí sběrnicí Motorový spouštěč Max. 64 modulů na stanici

39 SIMATIC PCS 7 vzdálené IO ET 200iSP Modulární periferie pro Ex Lze ho instalovat do zóny 1 nebo 2 Senzory lze připojit do zóny 0 Plná integrace do PCS 7 (diagnostika, drivery) Možnost připojit a odpojit PROFIBUS v Ex zóně za chodu Možnost výměny I/O modulů za chodu Možnosti redundance Plná integrace HART

40 SIMATIC PCS 7 vzdálené IO ET 200pro Krytí IP65/67 Odolnost proti vibracím -> přímá montáž na stroj Kovová verze připojovacích modulů -> Odolné a optimálně chráněné připojení Provoz až do -25º C! Možnost rozšířit až o 16 rozšiřovacích modulů Stanice dlouhá až 1 metr

41 SIMATIC PCS 7 V8.0 Komunikace v poli

42 SIMATIC PCS 7 Sběrnice na polní úrovni - PROFIBUS DP Inženýrská stanice - ES. Operátorská stanice - OS MS ES OS (klient) Stanice údržby - MS LAN OS (server) Průmyslový ethernet Automatizační stanice - AS AS AS AS Decentrální periferie : PROFIBUS DP

43 - PROFIBUS DP PROFIBUS DP Otevřená polní i systémová sběrnice PCS 7 Podpora protokolu HART Připojení sběrnic PROFIBUS PA a FOUNDATION Fieldbus Připojení polních přístrojů, analyzátorů, procesní instrumentace, pohonů, čerpadel a vzdálenýchi/o Instalováno více 30 miliónů uzlů Nasazováno více než 10 let

44 PROFIBUS DP základní vlastnosti S7-400 PROFIBUS DP OLM RS485 Repeater > 100km optické vlákno Max. 1,000 m RS485 Max. 125 DP slave na každý DP Master Systém Max. 31 DP Slave na segment (více s repeatery) OLM s (Optical Link Module) větší vzdálenosti, odolnost proti rušení PA/FF Link Coupler RS485iS RS485iS coupler PROFIBUS DP do vybušného prostředí (zona 2) PA / FF H1

45 PROFIBUS DP - centrální přístup ke všem zařízením OS ES PROFIBUS DP PROFIBUS PA

46 - PROFIBUS PA Inženýrská stanice - ES. Operátorská stanice - OS MS ES OS (klient) Stanice údržby - MS LAN OS (server) Průmyslový ethernet Automatizační stanice - AS AS AS AS Decentrální periferie : PROFIBUS DP PROFIBUS PA

47 PROFIBUS PA - přehled vlastností PROFIBUS DP 123 zařízení 64 zařízení PROFIBUS PA (Ex) Max zařízení PROFIBUS PA DP Interface Module IM153-2 (12Mbps / kbps) Slave PROFIBUS DP, Master PROFIBUS PA Redundance možná (H-System) Max Byte IO dat (1 AI hodnota= 5 Byte) Max. 64 PA zařízení DP/PA coupler pro PROFIBUS PA segment Integrovaný zdroj - (Ex option) Max. 31 (9 Ex) PA zařízení Max. 5x coupler na jednom DP/PA Linku Max. počet zařízení na PROFIBUS Master System Až 123 DP slave DP/PA je jeden DP Slave -> 123 x 64 = max PA zařízení 9 zařízení 31 zařízení Interface module IM153-2 DP/PA Link DP/PA coupler

48 PROFIBUS PA hlavní výhody napájení a signál stejným kabelem automatické zakončení sběrnice méně přístrojů (mohou měřit více proměnných) méně vodičů a IO karet jednodušší program 4 20mA PROFIBUS PA 4 20mA PROFIBUS PA Digital

49 PROFIBUS PA hlavní výhody Volný výběr přístrojů díky použití standardů Zaměnitelnost přístroje mohou pracovat v režimu nezávislém na výrobci (aktuální PA Profil 3.02 ) tlak, průtok, čítač, hladina Kompatibilita universální popisy přístrojů, nezávislé na výrobci a DCS GSD EDD Download od výrobce parameterizace

50 PROFIBUS PA hlavní výhody Vyšší přesnost méně konverzí přesnost 32 bitů, přenos digitálně normalizované rozsahy tradiční technika 4 20mA bar A A D µp D A 4 20mA D PROFIBUS PA bar A D µp PA- Interface PROFIBUS PA 8.928

51 PROFIBUS PA - Safety Process Safety s PROFISafe IEC 61508/11: celá komunikační cesta k přístroji je fail-safe nejsou nutné F-IO moduly S7 41x S7 41x F_PA_DI F_PA_AI ET200M 4 20 ma DP/PA-Link PROFIsafe on PROFIBUS DP PROFISafe on PROFIBUS DP and PA

52 PROFIBUS PA software Centrální konfigurace, parametrizace a diagnostika OS ES PROFIBUS DP PROFIBUS PA

53 SIMATIC PCS 7 Foundation Fieldbus Inženýrská stanice - ES. Operátorská stanice - OS MS ES OS (klient) Stanice údržby - MS LAN OS (server) Průmyslový ethernet Automatizační stanice - AS AS AS AS Decentrální periferie : PROFIBUS DP PROFIBUS PA Foundation Fieldbus

54 PROFIBUS PA / FOUNDATION Fieldbus H1 Stejná fyzická vrstva Kontrolér (Master) 7 Application ISO OSI model (ISO Standard od r.1983) DPV0.. 2 FMS / FAS PROFIBUS DP Link IEC Manchester Bus Powered (MPB) I B + 9mA I I B vzdálené IO Presentation 5 Session 4 Transport 3 Network PROFIBUS PA FOUNDATION Fieldbus H1 I B - 9mA t 2 Data Link FDL DLL přístroje 1 Physical MBP

55 FF Link FF Link je založen na prověřeném HW - SIMATIC PA Link Link = IM Field Device Coupler Certifikace H.I.S.T (Host Interoperability Test) Host podle FF-569 IM DP Link PA Link Field Device Coupler FDC 157 IM FF FF Link FF Link Field Device Coupler FDC FF Stack DP Slave PA Master Manchester encoding Bus powering DP Slave FF Link Master Manchester encoding Bus powering

56 HW konfigurace Vložení a konfigurace FF Link 2 Vložení a konfigurace přístroje 3 IO data do procesního obrazu 4 Import DD (pomocí PDM Device Integration Manager) 1

57 APL kanálové ovladače Napojení procesního obrazu kanálovými ovladači APL (APLFbAnIn, FbAnOu, FbDiIn,FbDiOu) Ovladače modulů lze generovat automaticky

58 SIMATIC PDM V7.0 parametrizace zařízení PA, HART a FF zařízení stejným způsobem

59 SIMATIC PCS 7 Polních sběrnice PA, FF Inženýrská stanice - ES. Operátorská stanice - OS MS ES OS (klient) Stanice údržby - MS LAN OS (server) Průmyslový ethernet Automatizační stanice - AS AS AS AS Decentrální periferie : PROFIBUS DP PROFIBUS PA FF Fieldbus AFS/AFD/AFDiS

60 PROFIBUS PA / FOUNDATION Fieldbus - Active Field Distributor Nová produktová řada AFD/AFDiS Multi Client Maintenance / OS Server Engineering Station AS 41x HF Pohony FF Link FOUNDATION Fieldbus PROFIBUS DP System backbone ET200M HF ET200iSP PA Link PROFIBUS PA

61 Topologie s AFD Linie automatické zakončení sběrnice na posledním AFD Linie s redundancí AFS spojuje jeden segement se dvěma FDC 157 (s napájením) Kruh (ring) i redundance media

62 AFD - Zvýšená dostupnost zapojením do kruhu Automatické zakončení sběrnice

63 Automatické zakončování sběrnice (on-line změny) Zakončení sběrnice Automatické zakončení sběrnice DP Link / FF Link M nový přístroj rozšíření linie rozšíření kruhu PROFIBUS PA / FOUNDATION Fieldbus AFD AFD AFD AFD AFD Nejsou nutné reservy na AFD pro další rozšiřování

64 AFD/AFDiS - ucelená infrastruktura PROFIBUS PA & FF-H1 PROFIBUS PA / FF-H1 AFD4 (6ES71570AG810XA0) AFD8 (6ES71570AG820XA0) AFDiS (6ES71570AG830XA0)

65 Nové AFD hlavní vlastnosti dosavadní Vlastnost AFS AFD AFS (inovován) nové AFD4 AFD8 AFDiS linek přímé uzemění kapacitivní uzemnění automatické zakončení sběrnice redundantní coupler kruhová redundance potlačení odrazů krytí IP65 IP65 IP66 IP66 IP66 IP66 pracovní teploty Atex (přístroj / linky) integrovaný repeater zóna 2 / Ex e zóna 2 / Ex e zóna 2 / Ex ic zóna 2 / Ex ic zóna 1 / Ex ia

66 SIMATIC PCS 7 - PROFINET IO Inženýrská stanice - ES. Operátorská stanice - OS MS ES OS (klient) Stanice údržby - MS LAN OS (server) Průmyslový ethernet Automatizační stanice - AS AS AS AS Decentrální periferie : PROFIBUS DP PROFIBUS PA FF Fieldbus PROFINET IO?

67 Proč všichni mluví o PROFINETu Zvyšují se nároky nad možnosti stávajících polních sběrnic Ethernet nabízí díky stálému tech. vývoji perspektivní komunikační platformu Vertikální integrace - propojení světa automatizace a kanceláří V IT je Ethernet jednoznačný standard (v instalační technice i v protokolech) Síťový standard Ethernet vysoký přenosový výkon bezdrátové komunikace flexibilní topologie Standard polní sběrnice PROFIBUS rychlá IO-kommunikce safety diagnostika PROFINET je standard organizace PROFIBUS & PROFINET International (PI)

68 PROFINET je 100% Ethernet PROFINET je Ethernet etablovaný standard pro přenášení dat (IEEE 802.3) PROFINET je vždy full-duplex 100 MBit/s pro srovnání: PROFIBUS vždy linie (metalicky) výkonnost přímo závisí na počtu účastníků 100 MBit/s 100 MBit/s full-duplex Controller Master PROFINET je vždy switched Ethernet Device Slave switche tvořící linii zatížení sítě lze ovlivnit topologií PROFINET využívá bez omezení všechny možnosti Ethernetu!

69 Základní princip komunikace po Ethernetu OSI model strukturované komunikace vrstva Application Presentation Session služby HTTP, FTP, SMTP, SNMP etc. web, mail, síťové informace atd. 4 3 Transport Network TCP, UDP IP IP Header TCP Header TCP Header uživ. data uživ. data 2 1 Data Link Physical Ethernet, LLDP Ethernet Header Ethernet Header IP Header PROFINET Header TCP Header uživ. data uživ. data Ethernet Trailer Ethernet Trailer Vysoký výkon při dodržení standardu Ethernet

70 Mechanizmy pro reálný čas v PROFINETu vysílací cyklus Oddělené kanály pro IO data a TCP/IP Prioritizace IO dat Otevřenost pro všechny druhy komunikace Ethernetu TCP, UDP, IP, apod. Stroje s dalšími zařízeními (kamery, tiskárny ) IO data TCP/IP následující cyklus 1 2 n-1 n 1 2 n-1 n libovolná komunikace Reálný čas a jiné komunikace po jednom vedení!

71 PROFIBUS vs. PROFINET Podobná koncepce, nové názvy DP-Master DP-Master Class 2 IO-Controller IO-Supervisor PROFIBUS DP / RS 485 PROFINET IO / Ind. Ethernet DP-Slave DP-Adresse IO-Device Device Name dopravnik1

72 PROFIBUS vs. PROFINET Důležitý rozdíl: přiřazování adres adresu individuáně každé stanici přiřazení jmen z ES

73 PROFIBUS vs. PROFINET PROFIBUS DP DP Master postupně cyklicky sbírá IO data od jednotlivých Slavů. Každý další účastník zpožďuje odezvu.

74 PROFIBUS vs. PROFINET PROFINET IO PN-Controller získává IO signály nezávisle z každého zařízení jednotlivě. Přidání dalšího zařízení nemá vliv.

75 PROFIBUS vs. PROFINET Každý PROFINET-Device může mít jinou dobu aktualizace.

76 PROFIBUS vs. PROFINET Výkonnost PROFIBUS PROFINET Cyklus sběrnice Přenosová rychlost 12 MBit/s 100 MBit/s Cyklus sběrnice Min. 300µs Min. 31,25µs Jitter <1µs <1µs Uživ. dat (Device/Slave) Počet stanic na jednom rozhraní 244 Byte 64 kbyte (interní) 8k Byte (externí) (interní) 128 (externí) Celkem na jednom racku Onboard IF + 10 CPs Onboard IF + 4 CPs konzistentní data 244 Byte (int.) 128 Byte (ext.) 1440 Byte (interní) 240 Byte (externí) PROFIBUS 1,5 MBit PROFIBUS 12 MBit PROFINET IO adresy na jednom rozhrani interní: Onboard rozhraní CPU externí: CP 8 kbyte (int.) 8 kbyte (ext.) 8 kbyte (interní) 4 kbyte (externí)

77 PROFINET - integrace PROFIBUS instalací Transparentní komunikace Ethernet - PROFIBUS Proxy je zástupce PROFIBUSu na Ethernetu Proxy je - PN-Device (Ethernet) - DP-Master (PROFIBUS) Proxy PROFINET Industrial Ethernet PROFIBUS

78 Instalované uzly PROFINET (2010) Instalované uzly

79 PROFINET výchozí požadavky pro procesní automatizaci Organizace PI založila prac. skupinu DCS Requirements on PROFINET zohledněno přes 170 požadavků (redundance, diagnostika, CIR, integrace ) PROFINET nenahrazuje stávající polní sběrnice, ale umožní jejich připojení (ochrana investic) Jiskrová bezpečnost a napájení po sběrnici je již vyřešeno pro PROFIBUS PA, (proto žádné požadavky na PROFINET)

80 Klíčová témata PROFINETu v procesní automatizaci PROFINET se stává páteřní sítí polních sběrnic DCS Configuration in Run (CiR) DCS DeviceNet PROFIBUS DP Remote I/O Proxy PROFIBUS PA PROFINET HART FF H1 synchronizace, časové značky různé stupně redundance System Master Clock (GPS, DCF77, ) Primary Redundantní Controller Backup Controller 1 Controller 2 Controller 3 Backup Clock Master Redundantní síť Proxy device s redundancí jednoduché Siemens AG device 2012 Device Device

81 PROFINET v PCS7 březen 2012 H Automatizační systémy CPU 412-5H PN/DP (6ES7412-4HK06-0AB0) CPU 414-5H PN/DP (6ES7414-5HM06-0AB0) CPU 416-5H PN/DP (6ES7416-5HS06-0AB0) CPU 417-5H PN/DP (6ES7417-5HT06-0AB0) Další funkce Configuration in Run (CIR) časové značky Úroveň vstupů/výstupů Úroveň vstupů/výstupů ET 200M s IM PN (6ES7153-4AA00-0XB0) Použití všech analogových a digitálních modulů včetně bezpečnostních (jako PROFIBUS) ET 200iSP ET 200S ET 200SP

82 SIMATIC PCS 7 výkonný HW pro všechny aplikace Inženýrská stanice - ES. ES OS (klient) Operátorská stanice - OS MS Stanice údržby - MS LAN OS (server) Průmyslový ethernet Automatizační stanice - AS AS AS AS Decentrální periferie : PROFIBUS DP PROFIBUS PA FF Fieldbus PROFINET IO
