Automatizace a pohony. Totally Integrated Automation

Transkript

1 Totally Integrated Automation

2 Automatizace a a pohony IMATIC Controllers, inovace a trendy

3 PLC a dnešní trendy Vyšší výkon Real-time Ethernet, bezdrátová komunikace Bezpečnostní funkce v PLC (Safety PLC) Pohony jako mechatronické jednotky pro motion control aplikace v PLC Integratce a prorůstání automatizace stojní výroby a automatizace procesů Vyšší decentralizace a modularizace Využití standardů světa IT a nových webových technologií také v automatizaci, zejména pro výměnu dat a diagnostiku, zobrazení Lepší diagnostické možnosti pro včasné odhalení a opravy poruch Snižování času potřebného na návrh a realizaci projektu Menší a menší rozměry a stále více integrovaných částí a rozhraní MES integrace PC-based a embedded PC systémy s ERTEC K2002 Web server Isochronous mode 3

4 S7-PLC inovace 2004 až 2006 Paměť Výkonnost Bloky Výkonnější komunikace: faktor 3 CPU 414/ 416(F) PN Výkonnost Bloky CPU 315/ 317 PN 2004 CPU 315T CPU 315/ 317F PN Profisafe na Profinetu CPU 319 PN Paměť Výkonnost Izochronní DP * *FW 2.5 : web server a více komunikačních protokolů, FW update po sběrnici 1. etapa: PN-CPUs 2. etapa: všechna CPU 4

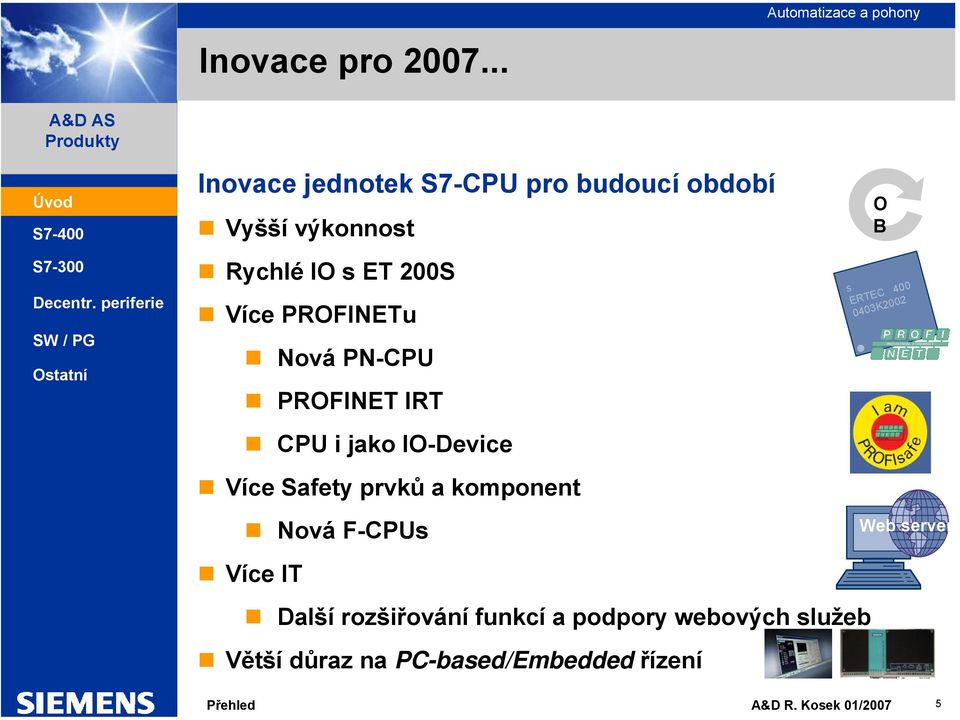

5 Inovace pro Inovace jednotek S7-CPU pro budoucí období Vyšší výkonnost Rychlé IO s ET 200S Více PROFINETu Nová PN-CPU PROFINET IRT CPU i jako IO-Device Více Safety prvků a komponent Nová F-CPUs Více IT Další rozšiřování funkcí a podpory webových služeb Větší důraz na PC-based/Embedded řízení O B s ERTEC K2002 Web server 5

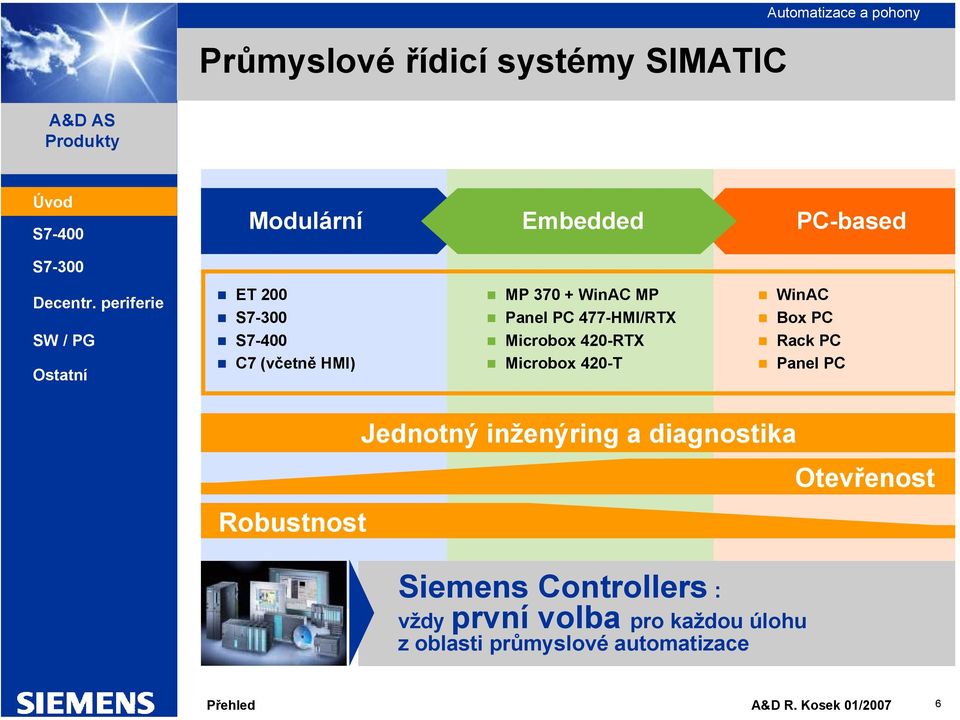

6 Průmyslové řídicí systémy SIMATIC Modulární Embedded PC-based ET 200 C7 (včetně HMI) MP WinAC MP Panel PC 477-HMI/RTX Microbox 420-RTX Microbox 420-T WinAC Box PC Rack PC Panel PC Robustnost Jednotný inženýring a diagnostika Siemens Controllers : vždy první volba pro každou úlohu z oblasti průmyslové automatizace Otevřenost 6

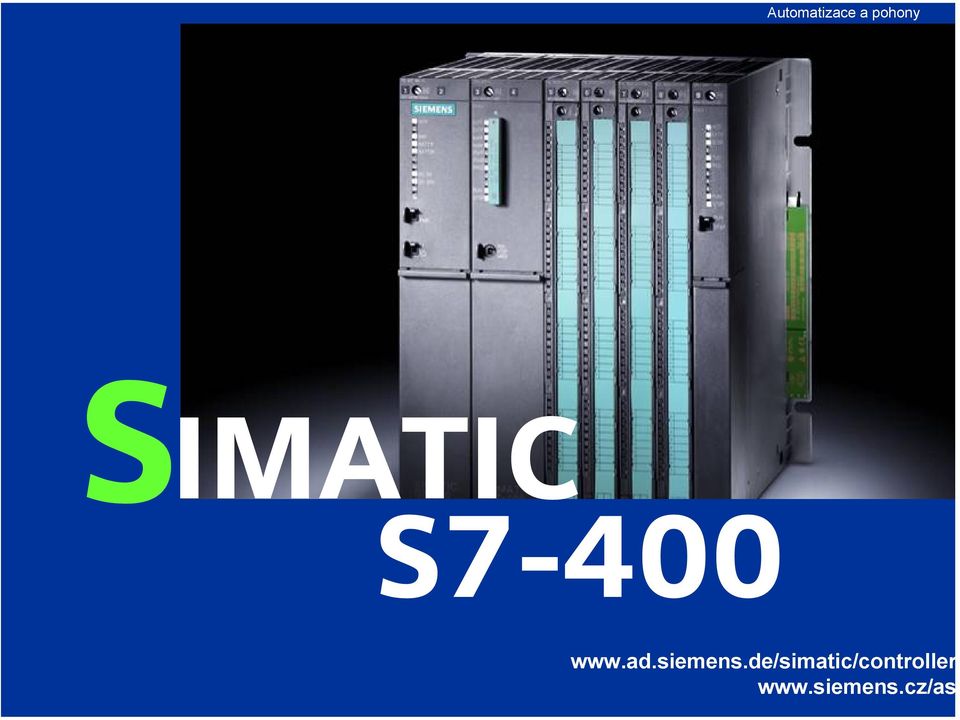

7 IMATIC

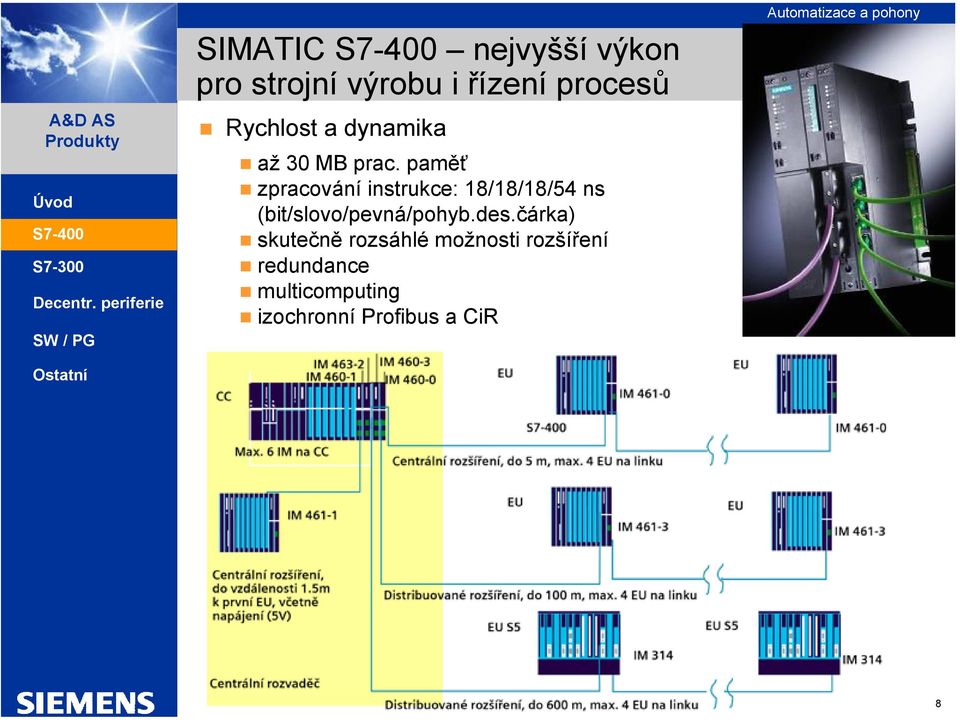

8 SIMATIC nejvyšší výkon pro strojní výrobu i řízení procesů Rychlost a dynamika až 30 MB prac. paměť zpracování instrukce: 18/18/18/54 ns (bit/slovo/pevná/pohyb.des.čárka) skutečně rozsáhlé možnosti rozšíření redundance multicomputing izochronní Profibus a CiR Automatizace a pohony 8

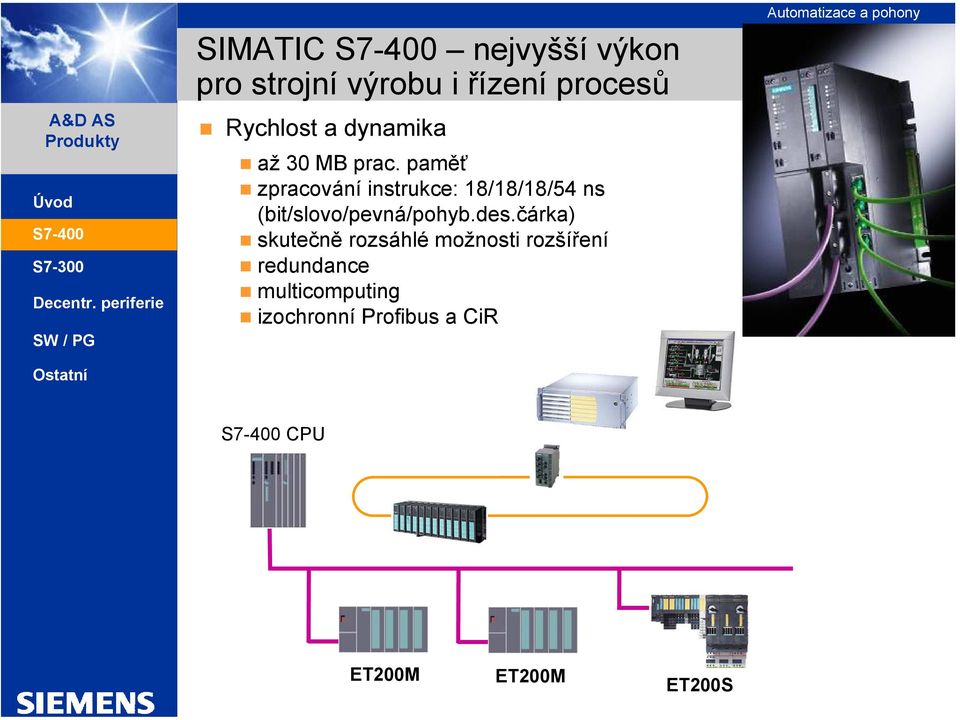

9 SIMATIC nejvyšší výkon pro strojní výrobu i řízení procesů Rychlost a dynamika až 30 MB prac. paměť zpracování instrukce: 18/18/18/54 ns (bit/slovo/pevná/pohyb.des.čárka) skutečně rozsáhlé možnosti rozšíření redundance multicomputing izochronní Profibus a CiR Automatizace a pohony CPU ET200M ET200M ET200S 9

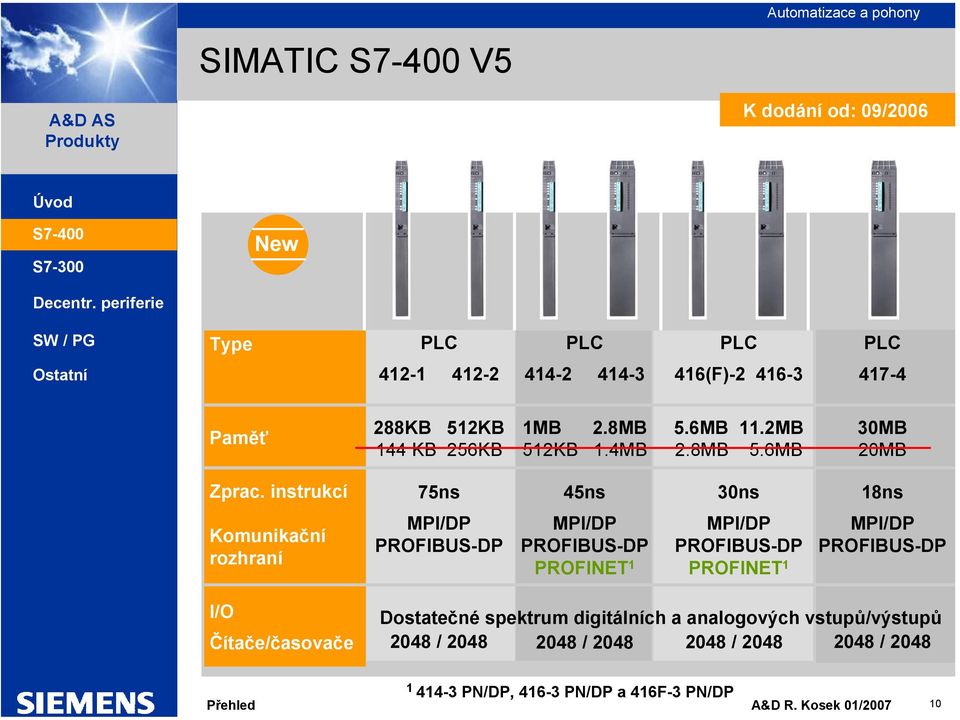

10 SIMATIC V5 K dodání od: 09/2006 New Type PLC PLC PLC PLC (F) Paměť 288KB 512KB 144 KB 256KB 1MB 2.8MB 512KB 1.4MB 5.6MB 11.2MB 2.8MB 5.6MB 30MB 20MB Zprac. instrukcí 75ns 45ns 30ns 18ns Komunikační rozhraní MPI/DP PROFIBUS-DP MPI/DP PROFIBUS-DP PROFINET 1 MPI/DP PROFIBUS-DP PROFINET 1 MPI/DP PROFIBUS-DP I/O Čítače/časovače Dostatečné spektrum digitálních a analogových vstupů/výstupů 2048 / / / / PN/DP, PN/DP a 416F-3 PN/DP 10

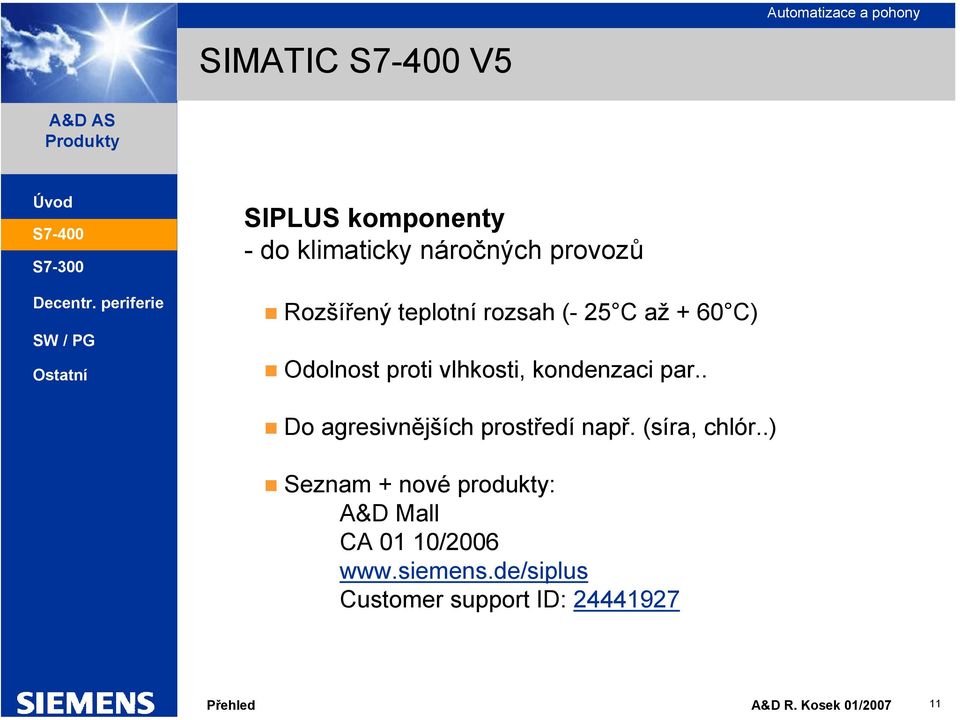

11 SIMATIC V5 SIPLUS komponenty - do klimaticky náročných provozů Rozšířený teplotní rozsah (- 25 C až + 60 C) Odolnost proti vlhkosti, kondenzaci par.. Do agresivnějších prostředí např. (síra, chlór..) Seznam + nové produkty: A&D Mall CA 01 10/ Customer support ID:

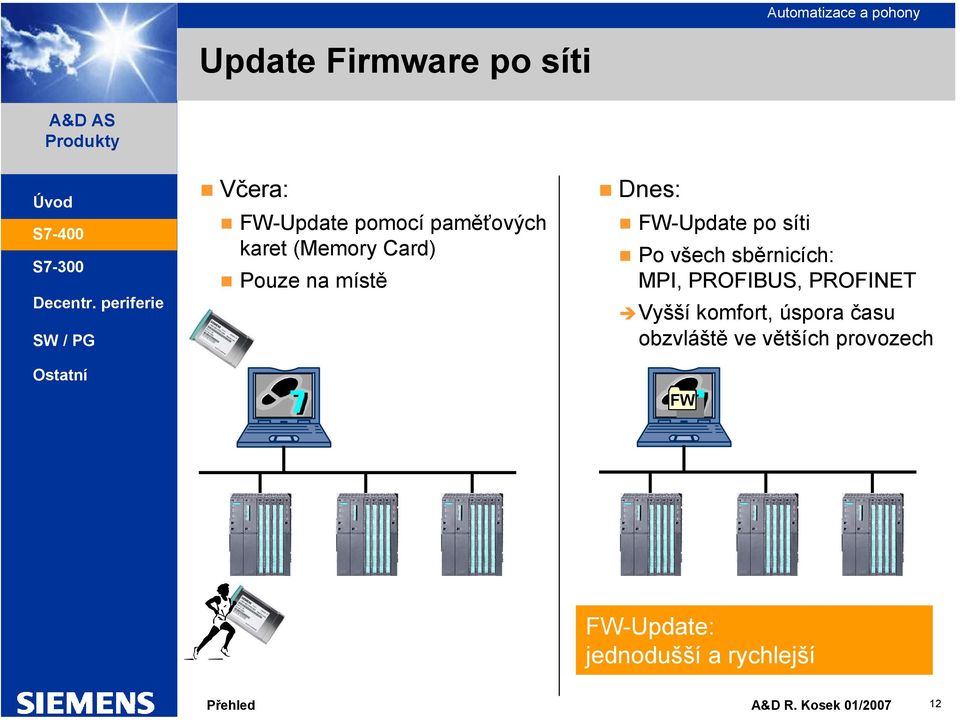

12 Update Firmware po síti Včera: FW-Update pomocí paměťových karet (Memory Card) Pouze na místě Dnes: FW-Update po síti Po všech sběrnicích: MPI, PROFIBUS, PROFINET Vyšší komfort, úspora času obzvláště ve větších provozech FW FW-Update: jednodušší a rychlejší 12

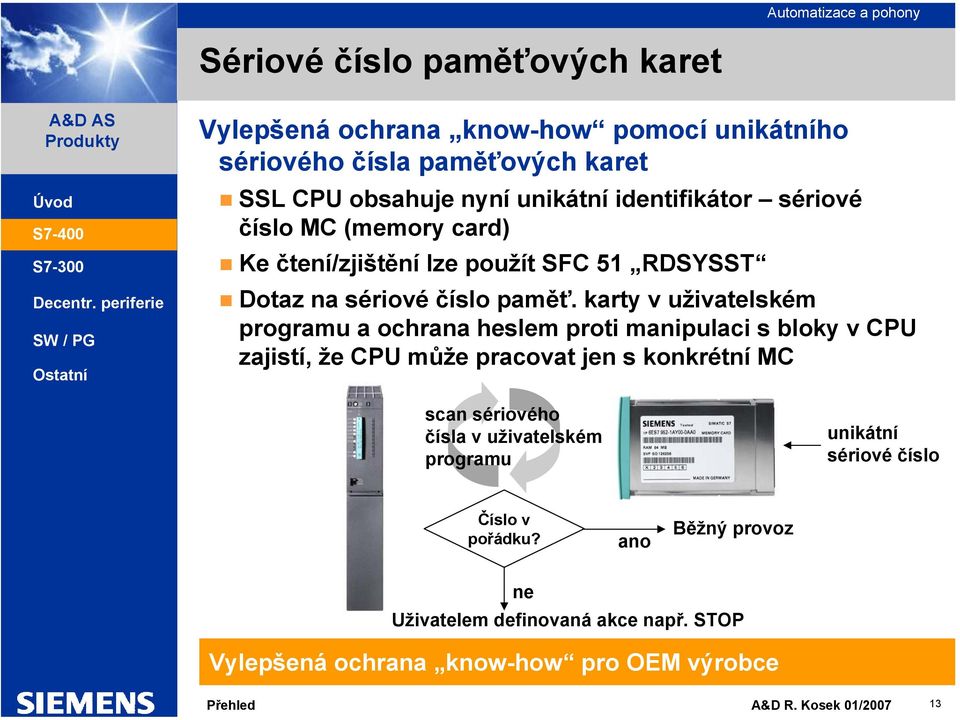

13 Sériové číslo paměťových karet Vylepšená ochrana know-how pomocí unikátního sériového čísla paměťových karet SSL CPU obsahuje nyní unikátní identifikátor sériové číslo MC (memory card) Ke čtení/zjištění lze použít SFC 51 RDSYSST Dotaz na sériové číslo paměť. karty v uživatelském programu a ochrana heslem proti manipulaci s bloky v CPU zajistí, že CPU může pracovat jen s konkrétní MC scan sériového čísla v uživatelském programu unikátní sériové číslo Číslo v pořádku? ano Běžný provoz ne Uživatelem definovaná akce např. STOP Vylepšená ochrana know-how pro OEM výrobce 13

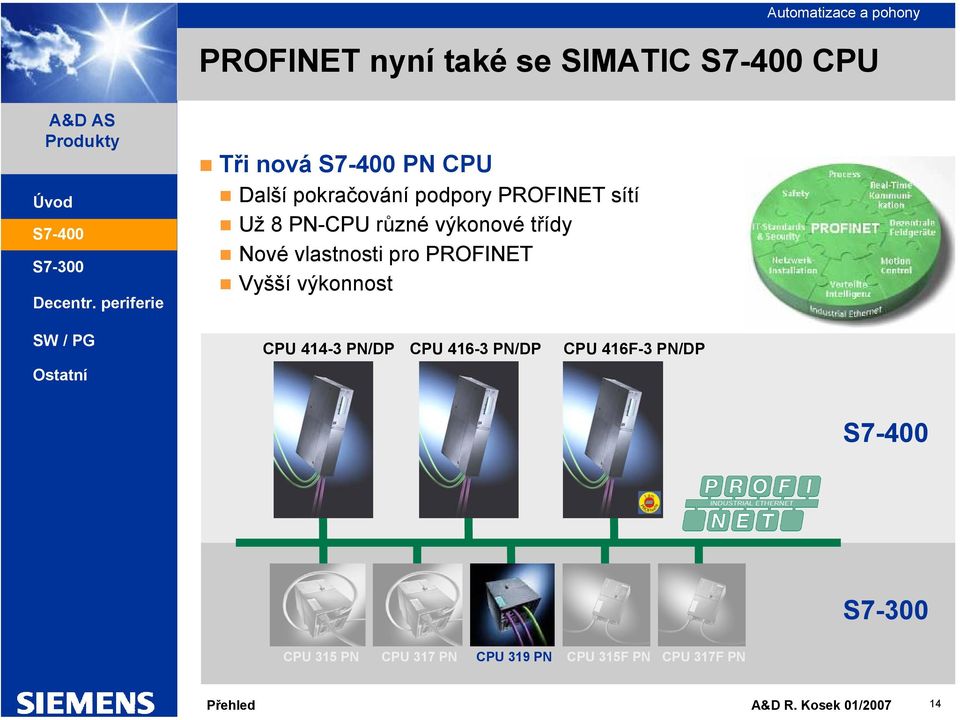

14 PROFINET nyní také se SIMATIC CPU Tři nová PN CPU Další pokračování podpory PROFINET sítí Už 8 PN-CPU různé výkonové třídy Nové vlastnosti pro PROFINET Vyšší výkonnost CPU PN/DP CPU PN/DP CPU 416F-3 PN/DP CPU 315 PN CPU 317 PN CPU 319 PN CPU 315F PN CPU 317F PN 14

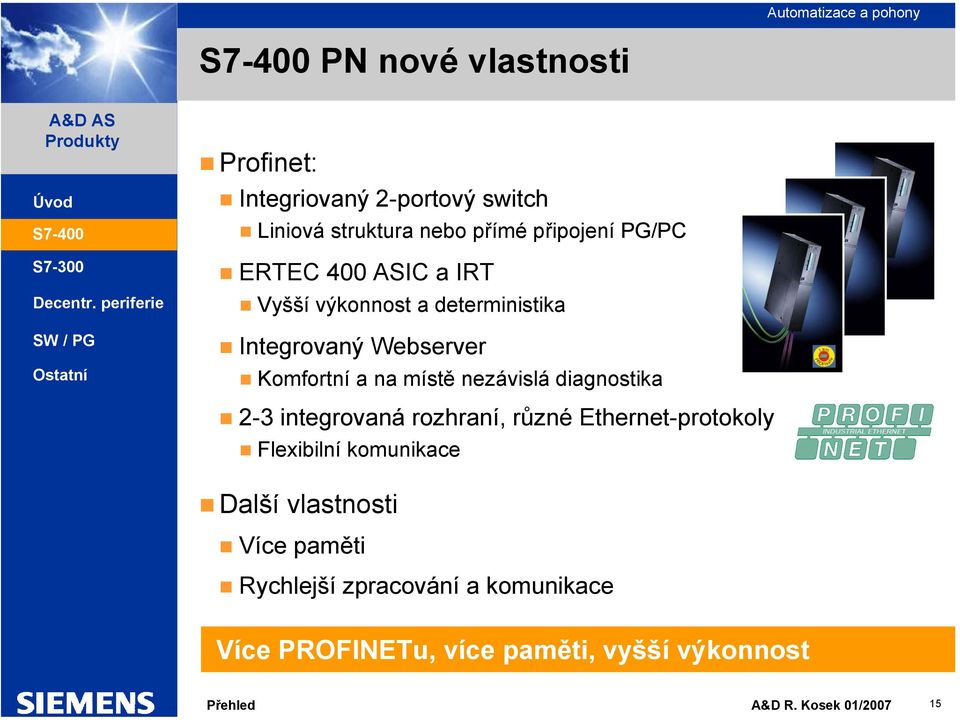

15 PN nové vlastnosti Profinet: Integriovaný 2-portový switch Liniová struktura nebo přímé připojení PG/PC ERTEC 400 ASIC a IRT Vyšší výkonnost a deterministika Integrovaný Webserver Komfortní a na místě nezávislá diagnostika 2-3 integrovaná rozhraní, různé Ethernet-protokoly Flexibilní komunikace Další vlastnosti Více paměti Rychlejší zpracování a komunikace Více PROFINETu, více paměti, vyšší výkonnost 15

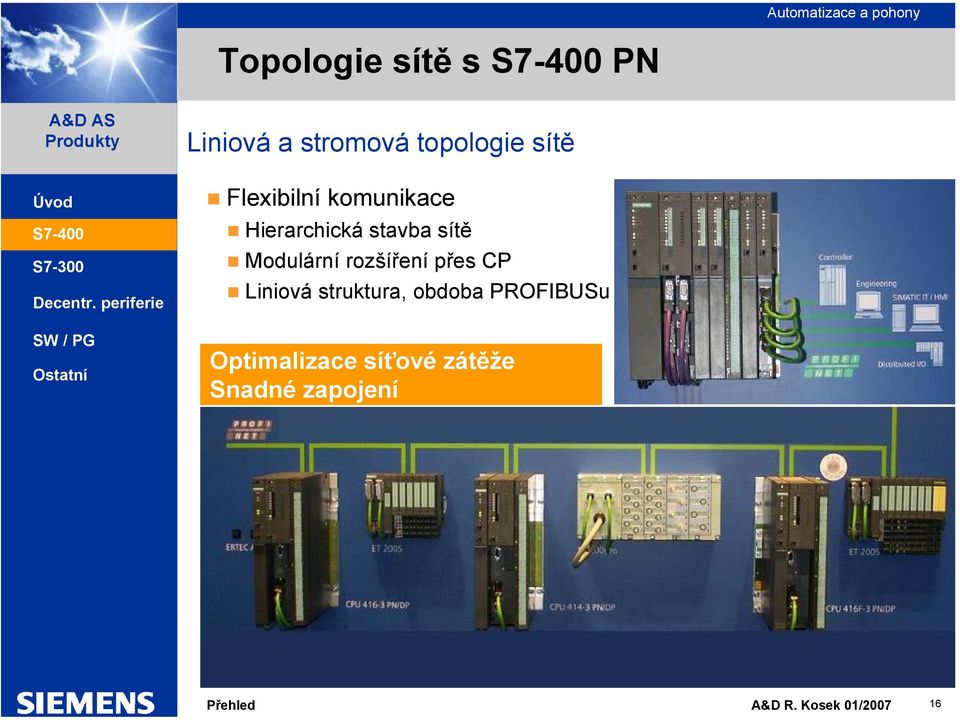

16 Topologie sítě s PN Liniová a stromová topologie sítě Flexibilní komunikace Hierarchická stavba sítě Modulární rozšíření přes CP Liniová struktura, obdoba PROFIBUSu Optimalizace síťové zátěže Snadné zapojení 16

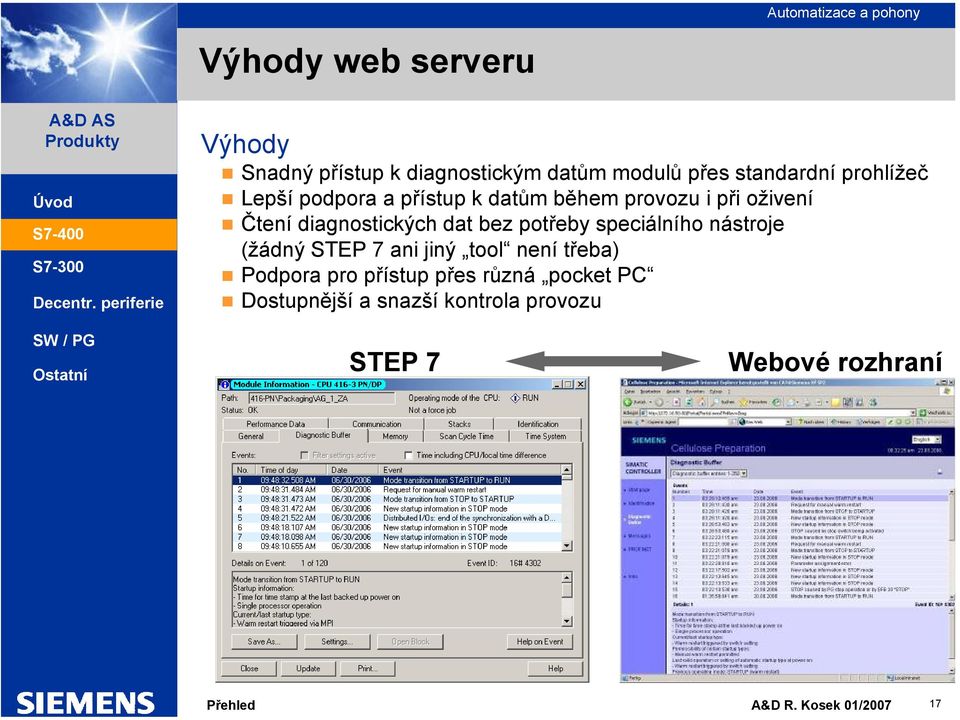

17 Výhody web serveru Výhody Snadný přístup k diagnostickým datům modulů přes standardní prohlížeč Lepší podpora a přístup k datům během provozu i při oživení Čtení diagnostických dat bez potřeby speciálního nástroje (žádný STEP 7 ani jiný tool není třeba) Podpora pro přístup přes různá pocket PC Dostupnější a snazší kontrola provozu STEP 7 Webové rozhraní 17

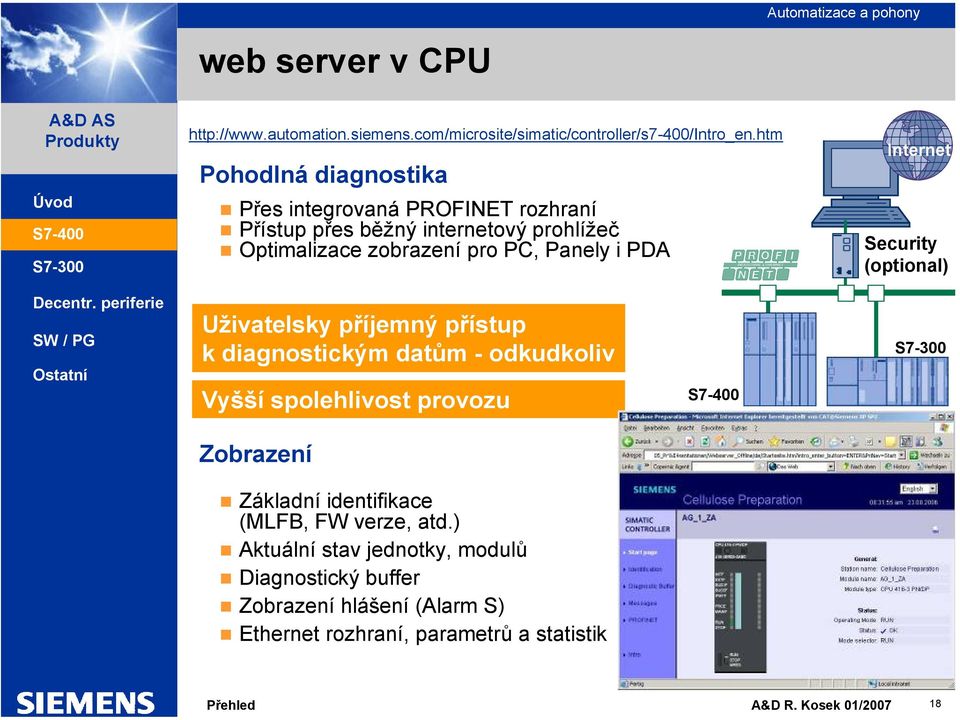

18 web server v CPU Pohodlná diagnostika Přes integrovaná PROFINET rozhraní Přístup přes běžný internetový prohlížeč Optimalizace zobrazení pro PC, Panely i PDA Internet Security (optional) Uživatelsky příjemný přístup k diagnostickým datům - odkudkoliv Vyšší spolehlivost provozu Zobrazení Základní identifikace (MLFB, FW verze, atd.) Aktuální stav jednotky, modulů Diagnostický buffer Zobrazení hlášení (Alarm S) Ethernet rozhraní, parametrů a statistik 18

19 Aktivace web serveru ve STEP 7 V konfigurátoru hardware (HW-Config) STEP 7 aktivujete nebo deaktivujete webserver a vyberete požadovaný jazyk 19

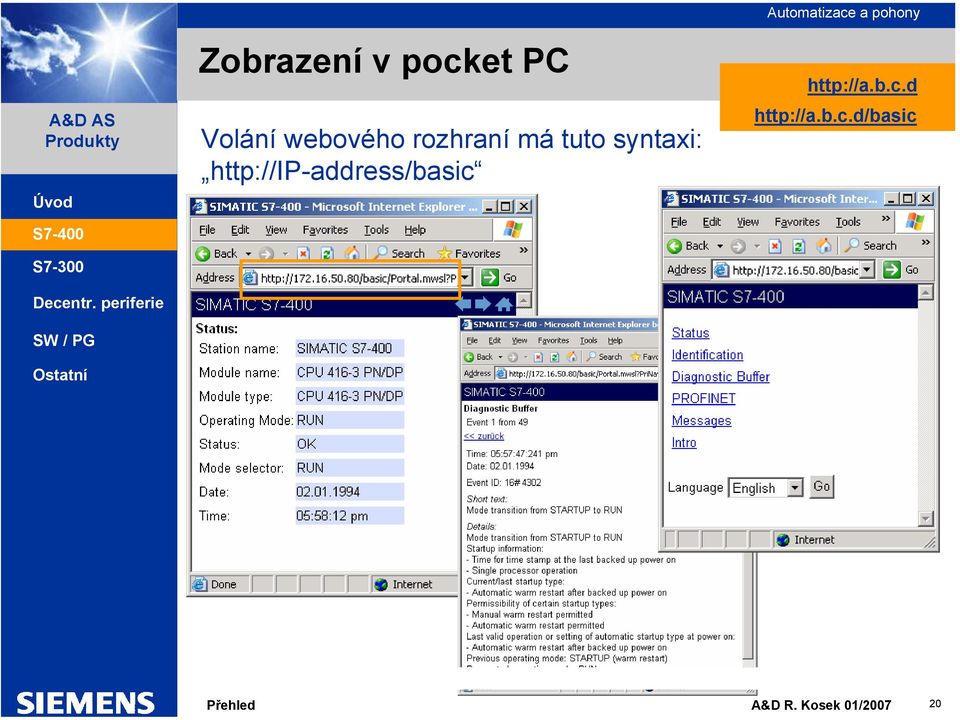

20 Zobrazení v pocket PC Volání webového rozhraní má tuto syntaxi:

21 Monitoring proměnných 21

22 PROFINET komunikace s jednotkami PN-CPU a CP více viz Customer support ID: UDP od FW V2.5 od FW V2.5 * 4-port switch integrován ** 2-port switch integrován IT functions Basic functions Integral WWW server client File handling via FTP server FTP client communication FTP server communication NTP/Siclock time-of-day synchronization IP access protection SNMP IP configuration without STEP 7 PG access S5 communication S7 communication PROFINET CBA PROFINET IO ISO TCP/IP and UDP ISO on TCP (RFC 1006) Automatizace a pohony CP343-1 Lean** CP343-1** CP343-1 Advanced CPU 315(F)-2 PN/DP CPU 317(F)-2 PN/DP CPU PN/DP CPU PN/DP** CPU 416(F)-3 PN/DP** CP443-1 CP443-1 Advanced* 22

23 Nové CPU V5 řady - shrnutí CPU 412 až CPU DP-CPUs (od 12/06) 7 standardních CPU, 1 F-CPU 3 PN/DP-CPUs (od 9/06) 2 standardní CPU, 1 F-CPU Nové vlastntosti Vyšší výkonnost (o 30 60% rychlejší) Výkonnější komunikace PN/DP-CPUs: integrován PROFINET FW-Update po síti Paměť. karty se sériovým číslem Detekce zatížení CPU [SFC 78] Definice přístupových oprávnění [SFC 109] Snazší reset do továrního nastavení Konfigurace a programování min STEP 7 V5.4 SP1 (PN CPU) min STEP 7 V5.3 SP2 (standardní CPU) 23

24 IMATIC

25 SIMATIC pro výkonné výrobní stroje a zařízení Efektivní automatizace Dostatečná výkonnost až 1.4 MB prac. paměť zpracování instrukce 0,01/0,2/0,2/0,4µs (bit/slovo/pevná/pohyb. des.čárka) Modulární systém Široká škála CPU DI/DO až 1024 AI/AO až 256 Další rozšíření přes sběrnice CP; FM Automatizace a pohony Flexibilní rozšiřitelnost Není třeba baterie Integrovaná rozhraní PROFINET PROFIBUS 25

26 SIMATIC Standardní CPU 312, 314 CPU PN/DP CPU DP CPU PN/DP CPU DP CPU PN/DP Bezpečnostní CPU 315F-2 DP CPU 317F-2 DP CPU 315F-2 PN/DP CPU 317F-2 PN/DP NEW NEW Kompaktní Technologické CPU 312C, 313C CPU 313C-2 PtP CPU 313C-2 DP CPU 314C-2 PtP CPU 314C-2 DP CPU 317T-2 DP CPU 315T-2 DP 26

27 SIMATIC Standardní CPU 312, 314 CPU PN/DP CPU DP SIPLUS komponenty CPU PN/DP - do klimaticky náročných CPU provozů DP CPU PN/DP Bezpečnostní Rozšířený teplotní CPU rozsah 315F-2 (- 25 C DP až + 60 C) CPU 317F-2 DP Odolnost proti vlhkosti, CPU 315F-2 kondenzaci PN/DPpar.. NEW CPU 317F-2 PN/DP Do agresivnějších prostředí např. (síra, chlór..) Kompaktní CPU 312C, 313C CPU 313C-2 PtP Seznam + nové produkty: CPU 313C-2 DP A&D Mall CPU 314C-2 PtP CA 01 10/2006 CPU 314C-2 DP Technologické Customer support CPU 317T-2 ID: DP CPU 315T-2 DP NEW 27

28 Více pracovní paměti stejná cena! K dodaní od: Q4/2006 NEW NEW NEW 28

29 Umístění CPU 319 L-Price CPU [ ] CPU memory CPU perf./bit 4,500 4,000 3, M 2M 1.4M 1M PN 0 ns 10 ns 50 ns ,000 2, PN 317 DP 512k 256k 317 DP/ PN 100 ns 313/314/ 315/318 2,000 1,500 1, PN 315 DP 128k 96k 64k 32k 315 DP ns k 200 ns

30 SIMATIC CPU PN/DP Nové nejvýkonnější PLC z řady => CPU DP výběh! Kategorie Modulární standardní CPU Umístění produktu high-end Vlastnosti Výkonnost Více paměti PROFINET IO a CBA Integrovaný Web server (1. kvartál: FW 2.5) Izochronní Profibus tři komunikační rozhraní a podpora široké škály protokolů 6ES EL00-0AB0 Automatizace a pohony 2 x PROFIBUS 1 x PROFINET 30

31 web server v CPU Pohodlná diagnostika Přes integrovaná PROFINET rozhraní Přístup přes běžný internetový prohlížeč Optimalizace zobrazení pro PC, Panely i PDA Internet Security (optional) Uživatelsky příjemný přístup k diagnostickým datům - odkudkoliv Vyšší spolehlivost provozu Zobrazení Základní identifikace (MLFB, FW verze, atd.) Aktuální stav jednotky, modulů Diagnostický buffer Zobrazení hlášení (Alarm S) Ethernet rozhraní, parametrů a statistik 31

32 Distributed I/O

33 Decentrální periferie široká nabídka dle vašich požadavků Automatizace a pohony Pro umístění do rozvaděče (IP 20) Kompaktní arozšiřitelné Víceúčelové ET 200S Modulární Řešení bez rozvaděče (IP 65/67) Víceúčelové ET 200pro Bloky ET 200S COMPACT Levné bloky ET 200M Jiskrově bezpečné ET 200eco Pro roboty ET 200L ET 200iSP ET 200R 33

34 Distribuované I/O na síti PROFINET Inovace / vývoje Značné investice a rychlý vývoj v PROFINET IO První I/O jednotky s ERTEC čipy! První PROFINET I/O jednotky v provedení IP 65/67! Automatizace a pohony MLFB Označení PN porty Switch PROFIsafe L-Price Dodání SIMATIC ET 200S 6ES AA00-0AB0 ET 200S IM PN IO Standard 1xRJ45 No No ES AA10-0AB0 ET 200S IM PN IO Standard 1xRJ45 No No ES AA20-0AB0 ET 200S IM PN IO Standard 2xRJ45 ERTEC 200 No ES BA00-0AB0 * ET 200S IM PN IO High Feature 1xRJ45 No Yes ES BA20-0AB0 ET 200S IM PN IO High Feature 2xRJ45 ERTEC 200 Yes SIMATIC ET 200pro 6ES AB00-0AB0 ET 200pro IM154-4 PN IO High Feature 2 x M12 Yes, standard Yes Customer Support ID: * Direct replacement with 3BA20 34

35 Distribuované I/O na síti PROFINET Inovace / vývoje Značné investice a rychlý vývoj v PROFINET IO První I/O jednotky s ERTEC čipy! První PROFINET I/O jednotky v provedení IP 65/67! Automatizace a pohony Customer Support ID: * Direct replacement with 3BA20 35

36 SIMATIC ET 200S Nové osmikanálové moduly Kompaktnější nežli dříve Kompatibilita s IM moduly: viz Entry ID: Doplnění do HW-Katalogu STEP 7 přes HSP: viz Entry ID: DP GSD integrován v STEP 7 V5.4 SP1 PN GSD integrován v STEP 7 V5.4 SP2 Rozšíření nabídky: High Density module 8DI, 24 V DC High Density module 8DO, 24 V DC/0.5 A 6ES BF00-0AA / unit Dodání: od 11/2006 6ES BF00-0AA / unit Dodání: od 11/

37 ET 200pro distribuovaný I/O systém & ET 200pro CPU ET 200pro: CPU v provedení IP 65/67 Vlastnosti Funkčnost jako S7-315 PROFINET rozhraní, 3-portový switch PROFINET I/O, CBA a otevřená komunikace v síti Ethernet (TCP/IP, UDP, ISO-on-TCP) Integrovaný Web server Izochronní režim v síti PROFIBUS Výhody Samostatné části provozu lze nezávisle Konfigurovat Zprovozňovat Provozovat, testovat a provádět diagnostiku Bez rozváděče lze ušetřit prostředky i místo na stroji či zařízení Automatizace a pohony Dodání: od 1/2007 IM CPU: 6ES7154-8AB00-0AB Konektor modul: 6ES7194-4AN00-0AA

38 Zapojení, provoz Mechanické kódování ochrana před nesprávnou instalací Odnímatelný konektor modul Micro Memory Card Programovací port RUN/STOP switch Šířka: 135 mm 38

39 Automatizace a pohony SIMATIC ET 200pro rozhraní pro pneumatiku připojení ventilů CPV Plně přizpůsobeno ET 200pro designu jako běžný rozšiřující modul Rozhraní ke standardním FESTO ventilům CPV 10 a CPV 14 Lze integrovat až 7 (CPV14) resp. 9 (CPV10) pneumatických modulů na ET 200pro stanici Možnost připojení až 16-ti ventilů Vysoká flexibilita a volnost při konfiguraci celé decentrální jednotky CPV 10 (400 l/min) CPV 14 (800 l/min) 39

40 Automatizace a pohony SIMATIC ET 200pro rozhraní pro pneumatiku připojení ventilů CPV 40

41 Rychlý návrh jednotky Konfigurátor SIMATIC ET 200 Rychlá konfigurace, sestavení Jednoduchá kontrola správnosti Seznam komponent s cenou a obj. číslem Náčrt a zobrazení jednotky Automatizace a pohony Nová verze V6.2 Import do HW Config ve STEP 7 41

42 Co je k dispozici ové prospekty základní přehled vlastností a typů DVD A&D Produkty a systémy obraz internetu + doplňkové informace Internet Aktualizované prospekty v CZ Prezentace z TIA na dosah Konfigurátory web: A&D Mall Elektronický Katalog CA 01 (CD nebo DVD) ET200 CFG Tool new V

43 SIMATIC Software

44 Automatizace a pohony SIMATIC Field PG M Produkty TIA K dodání v různém stupni naplnění licencemi na vývojová prostředí: STEP STEP 7 Professional/Basic 5 včetně EPROM adapteru a S5-AG kabelu STEP 7-Micro/WIN Nově: WinCC flexible Advanced a včetně dalšího uživatelského software pro běžné činnosti: vypalování multimédia archivace a zálohování 44

45 Vzdálená správa - TeleService TS Adapter IE analog modem TS Adapter IE s ISDN TeleService V6.1 TeleService V6.1 upgrade 6ES EM00-0XA0 6ES ED00-0XA0 6ES CE00-0YE0 6ES CE00-0YE4 K dodaní od: 02/2007 více viz Customer support ID:

46 Konfigurace systému Service PLC HMI PLC Telephone network TS Adapter MPI/Ethernet Adapter TeleService TeleService Konfigurace Adapter II Adapter IE Vzdálená správa Vzdálená správa CPU X X Vzdálená správa & ovládání HMI X X Vzdálené spojení AS-AS X AS-PC X Zprávy Textové (SMS) X X 46

47 Vzdálení správa Prodloužení komunikační sběrnice přes telefonní síť Vzdálený přístup do jednotek CPU se STEP 7, ProTool a dalšími parametrizačními a vývojovými nástroji Není třeba žádné nastavování na straně provozu (PG/PC) Vzdálená obsluha jednotek HMI (pouze TS Adapter IE) Dostupnost všech stanic jednotky CPU (S7-200, -300, -400, C7, WinAC) jednotky HMI, operátorské panely všechna zařízení parametrizovatelná po sběrnici 47

48 Vzdálená správa HMI TeleService Adapter II TeleService Adapter IE No Yes WinCC flexible s option Sm@rtService Vzdálené Eth. služby pro operátorské panely pomocí Internet Explorer Nebo přes Sm@rtClient aplikace WAN TS Adapter Engineering station PC/PG Industrial Ethernet PROFIBUS 48

49 Firewall - konfigurace TeleService Adapter II TeleService Adapter IE No Yes Firewall povoluje pouze SIMATIC služby 49

50 Firewall - konfigurace TeleService Adapter II TeleService Adapter IE No Yes Uživatelem definované povolení specifických SIMATIC služeb 50

51 Výhody TS Adapter IE Kontinuita Snadné zacházení, parametrizace, netřeba expertních znalostí IT problematiky Jediný software pro Adapter II i TS Adapter IE Plynulý přechod z jednotek CPU s MPI/DP a jim odpovídajícím adaptérům na platformu PROFINET (s PN-CPUs) Systémová integrace (TIA) Siemens podpora => 100% Siemens produkty S7 průmyslový-standardní provedení Obvyklá SIMATIC licenční politika, dokumentace.. (UL/CSA, FM, Atex) Funkce které nepodporují standardní routery (automatizace) Life list zobrazení dostupných zařízení v provozu Node initialization (nastavení IP adres PN komponent) Integrace dalších služeb Zasílání ů přímo z CPU přes TS Adapter IE 51

52 52

53 S&S Certifikáty, schválení www4.ad.siemens.de => Product Support 53

54 AVC Automation Value Card www4.ad.siemens.de => Information 54

55 Totally Integrated Automation Homogenní systém Jednotlivé komponenty spolu spolupracují Jednotné datové a komunikační rozhraní Jednotné projekční prostředí Úroveň řízení podniku Úroveň řízení výroby Úroveň řízení procesu Procesní úroveň Kompletní spektrum produktů pro průmyslovou automatizaci! 55

56 Totally Integrated Automation Homogenní systém Jednotlivé komponenty spolu spolupracují Jednotné datové a komunikační rozhraní Jednotné projekční prostředí Úroveň řízení podniku Úroveň řízení výroby Úroveň řízení procesu Procesní úroveň Kompletní spektrum produktů pro průmyslovou automatizaci! 56

57 Automatizace Automation and a pohony Drives Děkuji za pozornost Rostislav Kosek tel rostislav.kosek@siemens.com Průmyslové automatizační systémy

58 Průmyslové řídicí systémy Linka technické podpory Česká republika Tel.: Celosvětově (německy/anglicky) Tel.: Předvedení produktů Výběr vhodného řešení Pomoc s nabídkou
