Uživatelská příručka. Průvodce zařízením. Doplňování papíru. Tisk dokumentů. Kopírování originálů. Snímání originálů. Odesílání a příjem faxů

Transkript

1 Uživatelská příručka Průvodce zařízením Doplňování papíru Tisk dokumentů Kopírování originálů Snímání originálů Odesílání a příjem faxů Konfigurace zařízení pomocí ovládacího panelu Konfigurace zařízení pomocí obslužných programů Údržba zařízení Odstraňování problémů Dodatek Pro bezpečné a správné použití si před použitím tohoto zařízení přečtěte "Bezpečnostní informace".

2

3 OBSAH Jak číst tuto příručku...7 Úvod...7 Zakázáno zákonem... 7 Prohlášení o vyloučení odpovědnosti...7 O adrese IP...7 Rozdíly ve vybavení/funkcích mezi různými modely...8 Poznámka pro správce... 9 Informace specifické pro daný model...10 Důležité bezpečnostní pokyny Informace pro uživatele o elektrickém a elektronickém vybavení...11 Ekologické rady pro uživatele Poznámky ohledně akumulátoru / symbolu akumulátoru (pouze pro země EU)...12 Poznámky pro uživatele jednotky faxu Důležité bezpečnostní pokyny...14 Poznámky pro uživatele státu Kalifornie (Notes to Users in the State of California) Program ENERGY STAR Průvodce zařízením Průvodce součástmi zařízení...17 Vnější popis Vnitřní část Ovládací panel...19 Informace o provozních nástrojích Počáteční instalace...25 Instalace ovladače a softwaru...26 Rychlá instalace sítě...26 Ovladač PC-faxu Konfigurace nastavení sítě...27 Konfigurace nastavení IP adresy Nastavení bezdrátové sítě LAN Doplňování papíru Podporovaný papír...33 Nedoporučené typy papíru Oblast tisku

4 Doplňování papíru Vkládání papíru do zás Vkládání papíru do bočního zásobníku...43 Zadání typu a formátu papíru pomocí ovládacího panelu...45 Vkládání originálů...47 O originálech Umístění originálů na expoziční sklo...49 Vkládání originálů do automatického podavače dokumentů Tisk dokumentů Základní operace...51 Tisk na obě strany listu...51 Zrušení (reset) tiskové úlohy Kopírování originálů Obrazovka režimu kopírky Základní operace...57 Zrušení kopírování Zhotovování zvětšených nebo zmenšených kopií Zadávání zmenšení/zvětšení Vyhotovení kombinace/oboustranných kopií Zadávání kombinovaných a oboustranných kopií Kopírování obou stran ID karty (dokladu) na jednu stranu papíru...66 Zadání nastavení pro kopírování ID karty...66 Kopírování ID karty (dokladu) Zadávání nastavení snímání originálů...69 Nastavení sytosti obrazu...69 Výběr typu dokumentu podle originálu Snímání originálů Displej režimu skeneru Registrace cílů skenování...72 Změna cílů skenování Mazání cílů skenování Základní operace...79 Skenování do u/ftp/složky

5 Základní postup skenování do USB Zadávání nastavení snímání originálů...84 Zadání formátu skenování podle formátu originálu Nastavení sytosti obrazu...84 Nastavení rozlišení Skenování z počítače...86 Používání skeneru TWAIN...86 Skenování TWAIN...86 Základní operace pro skenování WIA Odesílání a příjem faxů Displej režimu faxu...93 Nastavení data a času...94 Zadávání znaků Registrace cílů faxu Registrace faxových cílů pomocí ovládacího panelu...96 Odesílání faxu Volba režimu vysílání Základní operace pro odesílání faxu Zadání cíle faxu Užitečné funkce odesílání Zadávání nastavení snímání originálů Používání funkce faxování z počítače (PC-fax) Základní operace pro odesílání faxů z počítače Konfigurace nastavení vysílání Konfigurace adresáře PC-faxu Úprava krycího listu faxu Příjem faxu Volba režimu příjmu Přesměrování nebo uložení faxů v paměti Tisk faxů uložených v paměti Seznamy/Hlášení týkající se faxu Konfigurace zařízení pomocí ovládacího panelu Základní operace

6 Přehled nabídek Nastavení funkcí kopírky Nastavení funkcí skeneru Nastavení funkcí faxového vysílání Nastavení faxu Nastavení adresáře Systémová nastavení Tisk Seznamů/Hlášení Tisk konfigurační stránky Typy seznamů/protokolů Nastavení tiskárny Síťová nastavení Nastavení správce Konfigurace zařízení pomocí obslužných programů Používání aplikace Web Image Monitor Zobrazení hlavní (první) stránky Změna jazyka rozhraní Kontrola informací o systému Karta Stav Karta počítadla Karta Informace o zařízení Konfigurace systémových nastavení Karta Úprava hlas.zvuk.signálu Karta nastavení zásobníků papíru Karta Kopírka Karta Fax Karta Správa toneru Záložka Rozhraní Karta Zástupce funkce Registrace cílů Konfigurace přijatého souboru faxu Konfigurace nastavení sítě Karta stavu sítě

7 Karta Konfigurace IPv Karta Síťová aplikace Karta DNS Karta Automatické oznámení em Karta SNMP Karta SMTP Karta POP Karta bezdrátové sítě Konfigurace nastavení IPsec Karta Globální nastavení IPsec Karta Seznam zásad IPsec Tisk seznamů/hlášení Konfigurace nastavení správce Záložka Správce Karta Resetovat nastavení Karta Zálohovat nastavení Karta Obnovit nastavení Karta Nastavení data/času Karta Režim úspory energie Údržba zařízení Výměna tiskové kazety Upozornění ohledně čištění zařízení Čištění vnitřku zařízení Čištění expozičního skla Čištění autom. podavače dokumentů (ADF) Odstraňování problémů Obvyklé problémy Problémy s podáváním papíru Odstranění uvízlého papíru Odstranění papíru uvízlého při skenování Problémy s kvalitou tisku Kontrola stavu zařízení Problémy s tiskárnou

8 Pozice tisku neodpovídají pozicím zobrazení Problémy s kopírkou Problémy se skenerem Problémy s faxem Chybové a stavové zprávy na displeji Dodatek Upozornění ohledně toneru Přemísťování a přeprava zařízení Likvidace Kde se informovat Spotřební materiál Tisková kazeta Specifikace zařízení Specifikace obecných funkcí Specifikace funkce tiskárny Specifikace funkce kopírky Specifikace funkce skeneru Specifikace funkcí faxu Ochranné známky REJSTŘÍK

9 Jak číst tuto příručku Úvod Tato příručka obsahuje podrobné instrukce a poznámky pro obsluhu a používání tohoto zařízení. Pro vaši bezpečnost a využití všech výhod zařízení si před jeho použitím tuto příručku pozorně přečtěte. Uschovejte příručku na dostupném místě pro další použití. Zakázáno zákonem Nekopírujte ani netiskněte žádné materiály, u kterých je reprodukování zakázáno zákonem. Místní zákony zpravidla zakazují kopírování nebo tisk následujících materiálů: Bankovky, kolky, dluhopisy, listinné akcie, bankovní směnky, šeky, pasy a osobní doklady. Výše uvedený seznam slouží pouze jako příklad a není úplný. Za úplnost a přesnost seznamu neneseme žádnou odpovědnost. Pokud máte jakékoli dotazy ohledně legálnosti kopírování či tisku určitých materiálů, obraťte se na svého právního poradce. Prohlášení o vyloučení odpovědnosti Obsah tohoto návodu se může měnit bez předchozího upozornění. V maximálním rozsahu povoleném příslušnými právními předpisy výrobce v žádném případě neodpovídá za škody vyplývající z poruch tohoto zařízení, ztráty zaregistrovaných dat nebo použití nebo nepoužití tohoto produktu a provozních příruček k němu. Vždy se ujistěte se, že máte data uložená v tomto zařízení zkopírována nebo zálohována. Dokumenty nebo data mohou být vymazány kvůli chybám při ovládání nebo poruchám zařízení. V žádném případě není výrobce zodpovědný za jakékoliv dokumenty vytvořené vámi pomocí tohoto zařízení ani žádné výsledky z vámi zpracovaných dat. K zajištění dobré kvality výstupu doporučuje dodavatel používat výhradně originální tonery. V této příručce jsou použity dvě měrné soustavy. Některé ilustrace nebo vysvětlení v tomto manuálu se od vašeho produktu mohou lišit v důsledku vylepšení nebo změn produktu. O adrese IP V této příručce se termín "IP adresa" týká prostředí IPv4 i IPv6. Přečtěte si pokyny týkající se toho prostředí, které používáte. 7

10 Rozdíly ve vybavení/funkcích mezi různými modely Hlavní rozdíly ve vybavení/funkcích mezi různými modely jsou tyto: SP 211SU (Evropa a Asie) SP 213SNw SP 213SUw (Evropa a Asie) SP 211SF (Evropa a Asie) SP 213SFNw SP 213SFw (Evropa a Asie) Typ Typ 1 Typ 2 Typ 3 Typ 4 Typ 5 Typ 6 Fax Ne Ne Ne Ano (standard) Ano (standard) Ano (standard) Automatický podavač dokumentů (ADF) Ne Ano (standard) Ne Ano (standard) Ano (standard) Ano (standard) Ovladač PCL Ne Ano Ano Ne Ano Ano Ovladač GDI Ano Ne Ne Ano Ne Ne Ethernetový port (síťový) Ne Ano Ne Ne Ano Ne Bezdrátová LAN Ne Ano Ano Ne Ano Ano Skenování do e- mailu/ftp/složky Ne Ano Ano Ne Ano Ano Web Image Monitor Ne Ano Ano Ne Ano Ano Správa toneru (indikace množství toneru) Ano Ano Ano Ano *1 Ano *1 Ano *1 FAX bez použití Ne Ne papíru *2 Ne Ne Ano Ano *1 V závislosti na nastavení pol. [Volba při vypot.toneru ] je možné, že funkce správy toneru (indikace množství toneru) nebude dostupná. Informace o pol. [Volba při vypot.toneru] viz Str. 140 "Systémová nastavení". *2 "FAX bez papíru" odkazuje na funkci, která umožňuje ukládat faxy do paměti a vytisknout pouze ty, které chcete, a tak šetřit papír. "FAX bez papíru" odkazuje na položky [Zpracování souboru příjmu] a [Oznámit 8

11 stav přesměrování], které je možné specifikovat pomocí ovládacího panelu zařízení, a na pol. [Zprac.souboru přijatého faxem], kterou je možné nastavit pomocí aplikace Web Image Monitor. Podrobnosti viz Str. 134 "Nastavení faxu" a Str. 165 "Konfigurace systémových nastavení". Poznámka pro správce Heslo Některé konfigurace tohoto zařízení mohou být chráněny heslem, aby se zabránilo provedení změn neoprávněnými osobami. Důrazně doporučujeme vytvořit si neprodleně vlastní heslo. Níže jsou uvedeny operace, které mohou být chráněné heslem: Nastavení pomocí ovládacího panelu: [Adresář], [Nastavení sítě], [Nástroje správce]. Přístup k těmto nabídkám je ve výchozím nastavení bez hesla. Nastavení / vytvoření hesla lze provést v nabídce [Nástroje správce]. Nastavení pomocí aplikace Web Image Monitor: [Nastavení systému], [Cíl bleskové volby], [Cíl skenování], [Cíl rychlé volby faxu], [Soubor přijatý faxem], [Nastavení sítě], [Nastavení IPsec], [Nástroje správce]. Přístup k zařízení prostřednictvím aplikace Web Image Monitor je ve výchozím nastavení bez hesla. Nastavení / vytvoření hesla lze provést v nabídce [Nastavení správce]. Podrobnosti ohledně vytvoření hesel viz Str. 154 "Nastavení správce" nebo Str. 186 "Konfigurace nastavení správce". 9

12 Informace specifické pro daný model V této části je popsáno, jak identifikovat region, do kterého váš model patří. Na zařízení je štítek, který se nachází v místě zobrazeném níže. Tento štítek obsahuje údaje, které identifikují region, do kterého vaše zařízení patří. Přečtěte si údaje na štítku. DCT065 Následující informace jsou specifické pro daný region. Přečtěte si informace pod symbolem, který odpovídá regionu vašeho zařízení. (Evropa a Asie) Pokud štítek obsahuje následující označení, je vaše zařízení model pro region A: CODE XXXX -27, V (Severní Amerika) Pokud štítek obsahuje následující označení, je vaše zařízení model pro region B: CODE XXXX V Rozměry v této příručce jsou uvedeny ve dvou měrných soustavách: metrické a palcové. Pokud máte model pro Region A, platí pro něj metrické jednotky. Pokud máte model pro Region B, platí pro něj palcové jednotky. 10

13 Důležité bezpečnostní pokyny Informace pro uživatele o elektrickém a elektronickém vybavení Uživatelé v zemích, kde je symbol zobrazený v této části uveden ve vnitrostátním právu o shromažďování a zpracování elektronického odpadu Naše produkty obsahují vysoce kvalitní součástky a jsou určeny pro snadnou recyklaci. Naše produkty a obaly jsou označeny níže uvedeným symbolem. Symbol označuje, že tento výrobek nesmí být likvidován jako komunální odpad. Likvidace musí být prováděna samostatně prostřednictvím příslušných dostupných sběrných a vratných systémů. Dodržením těchto pokynů zajistíte, že tento výrobek bude zlikvidován správným způsobem a pomůžete snížit potenciální negativní dopady na životní prostředí a lidské zdraví, které by při nesprávném nakládání mohly vzniknout. Recyklace výrobků pomáhá chránit přírodní zdroje a životní prostředí. Podrobnější informace o sběrném a recyklačním systému pro tento produkt získáte v místě zakoupení, u vašeho prodejce nebo u obchodního a servisního zástupce. Ostatní uživatelé Pokud chcete tento produkt zlikvidovat, kontaktujte prosím místní úřady, obchod, kde jste tento produkt zakoupili, místního prodejce nebo obchodního a servisního zástupce. Ekologické rady pro uživatele Uživatelé v EU, Švýcarsku a Norsku Životnost spotřebního materiálu Tyto informace naleznete v uživatelské příručce nebo na balení spotřebního materiálu. Recyklovaný papír Zařízení může používat recyklovaný papír, který je vyroben v souladu s evropskou normou EN 12281:2002 nebo DIN U produktů s využitím technologie tisku EP může zařízení tisknout 11

14 na papír gramáže 64 g/m 2, který obsahuje méně surovin a představuje významné omezení spotřeby zdrojů. Oboustranný tisk (pokud je k dispozici) Oboustranný tisk umožňuje využití obou stran listu papíru. Tím se šetří papír a snižuje velikost tištěných dokumentů tak, aby bylo použito méně listů. Doporučujeme, aby byla tato funkce povolena při každém tisku. Vratný program pro tonerové a inkoustové kazety Tonerové a inkoustové kazety pro recyklaci budou přijímány od uživatelů bez poplatku v souladu s místními předpisy. Podrobnosti o vratném programu naleznete na webové stránce níže nebo se obraťte na servisního technika. Účinné využití elektrické energie Množství elektrické energie, které zařízení spotřebuje, závisí na jeho specifikacích i na způsobu jeho použití. Zařízení je navrženo tak, aby umožnilo snížit náklady na elektrickou energii přepnutím do režimu připravenosti po vytištění poslední stránky. V případě potřeby lze okamžitě v tomto režimu znovu tisknout. Nejsou-li vyžadovány další výtisky a uplyne-li určitá doba, přepne se zařízení do režimu úspory energie. V těchto režimech má zařízení nižší příkon (W). Pokud zařízení bude opět tisknout, potřebuje o něco delší čas pro návrat z režimu úspory energie než z režimu připravenosti. Pro maximální úsporu energie doporučujeme, aby bylo použito výchozí nastavení pro správu napájení. Produkty, které splňují požadavky programu Energy Star, jsou vždy energeticky výhodné. Poznámky ohledně akumulátoru / symbolu akumulátoru (pouze pro země EU) V souladu se Směrnicí Evropského parlamentu a Rady 2006/66/ES o bateriích a akumulátorech (Článek 20 - Informace pro konečné uživatele - Příloha II)je výše uvedený symbol vytištěn na bateriích a akumulátorech. Tento symbol znamená, že v Evropské unii je nutné použité baterie a akumulátory likvidovat odděleně od domácího odpadu. 12

15 V EU existují systémy tříděného odpadu nejen pro použité elektrické a elektronické výrobky, ale i pro baterie a akumulátory. Likvidujte je podle pravidel a zákonů místních sběrných středisek. Poznámky pro uživatele jednotky faxu Prohlášení o shodě Poznámka pro uživatele v zemích EEA (Evropská agentura pro životní prostředí ) Tento produkt vyhovuje základním požadavkům a ustanovením nařízení 1999/5/EC Evropského parlamentu a Rady z 9. března 1999 o radiových zařízeních a koncových telekomunikačních zařízeních a vzájemnému uznávání jejich shody. Poznámka pro uživatele analogových linek PSTN (JTS) v zemích EEA Tento produkt je navržen pro přístup k analogovým sítím PSTN (JTS) ve všech zemích EEA. Místní kompatibilita PSTN závisí na nastavení přepínačů softwaru. Před převozem zařízení do jiné země kontaktujte svého servisního zástupce. V případě jakýchkoli potíží, kontaktujte nejprve svého servisního zástupce. Prohlášení o shodě CE je k dispozici na internetové adrese: (zde potom zvolte příslušný produkt). 13

16 Důležité bezpečnostní pokyny Poznámky pro uživatele státu Kalifornie (Notes to Users in the State of California) Chloristanové materiály - vyžadují zvláštní zacházení (Perchlorate Material - special handling may apply). Viz (See): 14

17 Program ENERGY STAR Požadavky programu ENERGY STAR pro zobrazovací zařízení Program ENERGY STAR pro zobrazovací zařízení podporuje používání energeticky úsporných počítačů a dalších kancelářských zařízení. Tento program podporuje vývoj a rozšiřování produktů s funkcemi pro úsporu energie. Jedná se o otevřený program, jehož se mohou výrobci dobrovolně účastnit. Cílovými produkty jsou počítače, monitory, tiskárny, kopírky, faxy, skenery a multifunkční zařízení. Kritéria a loga programu Energy Star mají mezinárodní platnost. Toto zařízení je vybaveno následujícími režimy úspory energie: Režim úspory energie 1 a Režim úspory energie 2. Toto zařízení vystoupí z režimu úspory energie, když dostane tiskovou úlohu, tiskne přijatý fax nebo když stisknete jakékoli tlačítko. Režim úspory energie 1 Toto zařízení automaticky vstoupí do Režimu úspory energie 1 přibližně 30 sekund po dokončení poslední operace. Režim úspory energie 2 Toto zařízení automaticky vstoupí do Režimu úspory energie 2 přibližně 1 minutu po dokončení poslední operace. Specifikace Režim úspory energie 1 Příkon *1 39,1 W Výchozí interval Doba zotavení *1 30 sek. 10 sekund 15

18 Režim úspory energie 2 Příkon *1 4,3 W Výchozí interval Doba zotavení *1 1 min. 25 sek. *1 Čas zotavení a spotřeba energie (příkon) se liší podle podmínek a prostředí, kde se zařízení nachází. 16

19 1. Průvodce zařízením Průvodce součástmi zařízení Tato část uvádí názvy různých částí na přední a zadní straně zařízení a stručně popisuje jejich funkce. Vnější popis Modely typu 1 a 3 nejsou vybaveny automatickým podavačem dokumentů (ADF). Modely typu 1, 3, 4 a 6 nejsou dodávány s portem Ethernet. Modely typu 1, 2 a 3 nejsou dodávány s faxovými porty 'LINE' a 'TEL' DCT Expoziční sklo Sem pokládejte originály jeden po druhém. 2. Ovládací panel Obsahuje displej a tlačítka k ovládání zařízení. Podrobnosti viz Str. 19 "Ovládací panel". 3. Přední kryt Otevřete tento kryt při výměně spotřebního materiálu nebo pro uvolnění uvízlého papíru. 4. Zarážka Když zvednete tuto zarážku, zabráníte vypadávání vystupujících papírů. 17

20 1. Průvodce zařízením 5. Boční zásobník Do tohoto zásobníku se vejde jeden list normálního papíru. 6. Zásobník 1 Do zásobníku se vejde až 150 listů normálního papíru. 7. Port pro USB flash disk Pro uložení souborů nasnímaných pomocí funkce Skenování na paměťové zařízení (USB flash disk). 8. Hlavní spínač Tímto spínačem zapněte nebo vypněte přívod proudu. 9. Konektor pro napájení Zde připojte napájecí kabel zařízení. Druhý konec kabelu zasuňte do nejbližší zásuvky ve zdi. 10. Automatický podavač dokumentů (Kryt expozičního skla) Podavač dokumentů (ADF) je spojen s krytem expozičního skla. Pro položení dokumentů na expoziční sklo otevřete tento kryt. 11. Vstupní zásobník ADF Do podavače lze vkládat více originálů najednou. Budou podávány automaticky. Do zásobníku se vejde až 15 listů běžného papíru. 12. Kryt ADF Otevřete tento kryt k vyjmutí originálů uvízlých v ADF 13. Zadní kryt Tento kryt otevřete pro výstup papíru lícem nahoru nebo pro odstranění uvízlého papíru. 14. Porty Line (linka) a TEL (telefon) 15. Port USB Horní port: Pro připojení externího telefonního přístroje. Dolní port: Rozhraní linky G3 (analogové) pro připojení telefonní linky. Tento port použijte pro připojení zařízení k počítači pomocí USB kabelu. 16. Port sítě Ethernet Tento port použijte pro připojení zařízení k síti pomocí síťového kabelu. 17. Kryt zásobníku Tento kryt připevněte, chcete-li prodloužit zásobník papíru. 18

21 Průvodce součástmi zařízení Vnitřní část 1 DCT Tisková kazeta Výměnný spotřební materiál. Podrobnosti o výměně tiskové kazety viz Str. 191 "Výměna tiskové kazety". Ovládací panel Vpravo DCT Displej Zobrazuje aktuální stav a zprávy. 2. Posuvná tlačítka Stisknutím těchto tlačítek pohybujete kurzorem v daném směru. 19

22 1. Průvodce zařízením 3. Číselná tlačítka Slouží k zadávání čísel při volbě nastavení, např. faxových čísel a počtu kopií, nebo k zadávání písmen při volbě jmen. 4. Tlačítko [User Tools] (Uživ. nástroje) Stiskněte k zobrazení nabídky pro konfiguraci nastavení zařízení. 5. Tlačítko [Clear/Stop] (Vymazat/Stop) Toto tlačítko slouží ke zrušení/zastavení tisku, kopírování, skenování, vysílání/příjmu faxu nebo k přerušení dalších probíhajících operací. 6. Tlačítka volby Tato tlačítko se používají podle odpovídající položky na dolním řádku displeje, kterou chcete zvolit. 7. Tlačítko [Escape] Slouží ke zrušení poslední prováděné operace nebo pro návrat na předchozí úroveň nabídky. 8. Tlačítko [OK] Tímto tlačítkem se potvrzuje nastavení, ukládají zadané hodnoty nebo provádí přesun do následující úrovně nabídky. 9. Tlačítko [Start] Toto tlačítko slouží k zahájení kopírování, skenování nebo vysílání/příjmu faxu. Vlevo Umístění tlačítek se může lišit v závislosti na modelu. Typ 1, typ 2, typ DCT892 20

23 Průvodce součástmi zařízení 1. Tlačítko [Image Quality] (Kvalita obrazu) Stiskněte pro nastavení kvality obrazu pro stávající úlohu. Režim kopírky: zvolte Text, Foto nebo Smíš.. Režim skeneru: Rozlišení. 2. Tlačítko [Shortcut to Func.] (Zástupce funkce) Stisknutím aktivujete funkci kopírování ID karty (průkazu). Pokud režim kopírování ID karty používáte jen zřídka, můžete nastavení tlačítka [Zástupce funkce] v nabídce [Nástroje správce] změnit tak, aby sloužilo pro zobrazování cílů skenování. Podrobnosti ohledně [Shortcut to Function] (Zástupce funkce) viz Str. 154 "Nastavení správce". 3. Tlačítko [Copy] (pouze typ 2, typ 3) Toto tlačítko použijte k přepnutí zařízení do režimu kopírky. 4. Indikátor napájení Tento indikátor se po zapnutí zařízení rozsvítí modře. 5. Indikátor výstrahy Tento indikátor se rozsvítí červeně, když dojde papír nebo spotřební materiál v zařízení, nebo když se objeví jiná chyba. 6. Tlačítko [Wi-Fi] (pouze typ 2, typ 3) Stiskněte toto tlačítko pro přepnutí na bezdrátovou síť. Stiskněte toto tlačítko pro zobrazení nabídky pro manuální konfiguraci nastavení v režimu infrastruktury nebo ad hoc vybraném pro [Klíč Wi-Fi]. Stisknutím a přidržením tohoto tlačítka se zobrazí nabídka pro konfiguraci WPS pomocí PIN kódu nebo v režimu PBC. Toto tlačítko je možné použít, je-li bezdrátová síť nastavena na [Wi-Fi Enable] (Wi-Fi povoleno), nikoliv na [Disable] (zakázáno). 7. Tlačítko [Density] (Sytost) Stiskněte k úpravě sytosti obrazu pro stávající úlohu. Režim kopírky: Jedna z pěti úrovní sytosti. Režim skeneru: Jednu z pěti úrovní sytosti. 8. Tlačítko [Scanner] (pouze typ 2, typ 3) Toto tlačítko použijte k přepnutí zařízení do režimu skeneru. 21

24 1. Průvodce zařízením Typ 4, typ 5, typ DCT Tlačítka bleskové (jednotlačítkové) volby Slouží k bleskové (jednotlačítkové) volbě cíle (příjemce) skenování nebo faxu. 2. Tlačítko [Pause/Redial] (Pauza/Opak.volba) Pauza Stisknutím vložíte pauzu do čísla faxu. Pauza je označena P. Opak. volba Stisknutím se zobrazí poslední použitý cíl skenování nebo faxu. 3. Tlačítko [On Hook Dial] (Volba s hlasitým odposlechem) Stiskněte pro vytáčení s hlasitým odposlechem, při němž lze kontrolovat stav cíle při odesílání faxu. 4. Tlačítko [Address Book] (Adresář) Slouží k výběru cíle (příjemce) z adresáře zařízení pro skenovaní nebo faxování. 5. Tlačítko [Image Quality] (Kvalita obrazu) Stiskněte pro nastavení kvality obrazu pro stávající úlohu. Režim kopírky: zvolte Text, Foto nebo Smíš.. Režim skeneru: Rozlišení. Režim faxu: zvolte Standard, Detail nebo Foto. 6. Tlačítko [Shortcut to Func.] (Zástupce funkce) Stisknutím aktivujete funkci kopírování ID karty (průkazu). Pokud režim kopírování ID karty používáte jen zřídka, můžete tlačítko [Shortcut to Function] (Zástupce funkce) v nabídce [Nástr. správce] nastavit na okamžité odesílání faxů nebo na zobrazování cílů skenování. Podrobnosti ohledně [Shortcut to Function] (Zástupce funkce) viz Str. 154 "Nastavení správce". 7. Tlačítko [Fax] Toto tlačítko použijte k přepnutí zařízení do režimu faxu. 22

25 Průvodce součástmi zařízení 8. Tlačítko [Kopírka] Toto tlačítko použijte k přepnutí zařízení do režimu kopírky. 9. Indikátor napájení Tento indikátor se po zapnutí zařízení rozsvítí modře. 10. Indikátor výstrahy Tento indikátor se rozsvítí červeně, když v zařízení dojde papír nebo spotřební materiál, když se nastavení papíru neshoduje s nastavením zadaným ovladačem nebo když se vyskytnou jiné chyby. Bliká pomalu, když v zařízení dochází toner. 11. Tlačítko [Shift] Stiskněte k přepnutí mezi bleskovou volbou čísel 1-4 a 5-8, když volíte cíl skenovaní nebo faxování pomocí jednotlačítkové volby. 12. Tlačítko [Wi-Fi] (pouze typ 5, typ 6) Stiskněte toto tlačítko pro přepnutí na bezdrátovou síť. Stiskněte toto tlačítko pro zobrazení nabídky pro manuální konfiguraci nastavení v režimu infrastruktury nebo ad hoc vybraném pro [Klíč Wi-Fi]. Stisknutím a přidržením tohoto tlačítka se zobrazí nabídka pro konfiguraci WPS pomocí PIN kódu nebo v režimu PBC. Toto tlačítko je možné použít, je-li bezdrátová síť nastavena na [Wi-Fi Enable] (Wi-Fi povoleno), nikoliv na [Disable] (zakázáno). 13. Tlačítko [Density] (Sytost) Stiskněte k úpravě sytosti obrazu pro stávající úlohu. Režim kopírky: Jedna z pěti úrovní sytosti. Režim skeneru: Jednu z pěti úrovní sytosti. Režim faxu: Jedna ze tří úrovní sytosti. 14. Tlačítko [Scanner] (pouze typ 5, typ 6) Toto tlačítko použijte k přepnutí zařízení do režimu skeneru. 23

26 1. Průvodce zařízením Informace o provozních nástrojích Tato část popisuje provozní nástroje tohoto zařízení. Aplikace Web Image Monitor nemusí být v závislosti na modelu dostupná. Podrobnosti o rozdílech mezi modely viz Str. 8 "Rozdíly ve vybavení/funkcích mezi různými modely". Ovládací panel Ovládací panel obsahuje displej a tlačítka pro ovládání zařízení. Pomocí ovládacího panelu můžete měnit rozličná nastavení zařízení. Podrobnosti o používání ovládacího panelu viz Str. 123 "Konfigurace zařízení pomocí ovládacího panelu". Web Image Monitor Kontrolovat stav zařízení nebo konfigurovat jeho nastavení můžete prostřednictvím aplikace Web Image Monitor. Podrobnosti o používání aplikace Web Image Monitor viz Str. 159 "Používání aplikace Web Image Monitor". 24

27 Počáteční instalace Počáteční instalace Když toto zařízení zapnete poprvé, musíte nastavit následující položky. Jednotlivá nastavení vyberte pomocí [ ], [ ] nebo číselnými tlačítky, a pak stiskněte tlačítko [OK]. Jazyk displeje Země *3 V jazyce, který zde zvolíte, se budou zobrazovat zprávy a další informace. Vybraná země je použita při konfiguraci nastavení faxových přenosů příslušnými výchozími hodnotami platnými pro danou zemi. Uživatelské číslo faxu *1 Zaregistrované číslo se používá jako faxové číslo zařízení. Uživatelské faxové číslo může obsahovat znaky 0 až 9, mezery a +. Uživatelské jméno *1 Zde zadané jméno se používá jako jméno odesilatele faxu. Datum/Čas Čas a datum zde zadané se používají pro vnitřní hodiny zařízení. Oblast *2 *3 Výběrem oblasti, ve které se zařízení používá, můžete zúžit zobrazený seznam jazyků a další nastavení. *1 Toto nastavení je dostupné pouze u modelů typu 4, 5 a 6. *2 Toto nastavení je dostupné pouze u modelů typu 1, 2, a 3. *3 V závislosti na oblasti (zemi), kde se toto zařízení používá, může být toto nastavení nedostupné. 25

28 1. Průvodce zařízením Instalace ovladače a softwaru Rychlá instalace sítě 1. Zapněte napájení počítače. 2. Vložte disk CD-ROM do jednotky CD-ROM. 3. Zvolte jazyk rozhraní a produkt, a potom klikněte na [OK]. 4. Klikněte na [Rychlá instalace sítě]. 5. Přečtěte si pozorně celou licenční smlouvu. Pokud její podmínky přijímáte, klikněte na [Souhlasím se smlouvou.], a potom klikněte na [Další >]. 6. Zvolte [Přidat novou tiskárnu] a poté klikněte na položku [Další>]. 7. Vyberte metodu zjištění tiskárny a poté klikněte na [Další>]. Pro automatické vyhledávání tiskárny zvolte [Hledat tiskárny automaticky]. Pro vyhledávání tiskárny podle IP adresy zvolte [Hledat tiskárny zadáním IP adresy]. Pro výběr portu nebo zadání nového portu zvolte pol. [Zvolte port nebo zadejte nový port]. Pokud se otevře dialogové okno pro výběr typu portu, doporučujeme zvolit standardní port TCP/IP. 8. Postupujte podle instrukcí v průvodci instalací. Ovladač PC-faxu 1. Zapněte napájení počítače. 2. Vložte disk CD-ROM do jednotky CD-ROM. 3. Zvolte jazyk rozhraní a produkt, a potom klikněte na [OK]. 4. Klikněte na [Ovladač PC-faxu]. 5. Přečtěte si pozorně celou licenční smlouvu. Pokud její podmínky přijímáte, klikněte na [Souhlasím se smlouvou.], a potom klikněte na [Další >]. 6. Vyberte stejný port, jaký je vybrán v ovladači tiskárny. 7. Postupujte podle instrukcí v průvodci instalací. 26

29 Konfigurace nastavení sítě Konfigurace nastavení sítě V této části je popsáno, jak nakonfigurovat nastavení sítě. Nastavení sítě Ethernet a bezdrátové sítě LAN nelze používat současně. Konfigurace nastavení IP adresy Postup při konfiguraci nastavení sítě se liší v závislosti na tom, zda jsou IP adresy přiřazeny automaticky sítí (DHCP) nebo jsou zadávány ručně. Heslo pro přístup k nabídce [Nástroje správce] lze specifikovat v položce [Zámek nástr. správce]. Podrobnosti ohledně konfigurace IPv4 adresy viz Průvodce instalací (Setup Guide). Podrobnosti ohledně tisku konfigurační stránky viz Str. 145 "Tisk Seznamů/Hlášení". Nastavení zařízení na automatické přijetí adresy IPv6 K tomu, aby zařízení získalo adresu IPv6 automaticky, je v síti nezbytný server DHCP. 1. Stiskněte tlačítko [User Tools] (Nástroje uživatele). DCT Stisknutím tlačítka [ ] nebo [ ] vyberte [Nastavení sítě] a poté stiskněte tlačítko [OK]. 3. Je-li požadováno zadání hesla, proveďte zadání pomocí číselných tlačítek a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Konfigurace IPv6] a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [IPv6] a poté stiskněte tlačítko [OK]. 27

30 1. Průvodce zařízením 6. Stisknutím tlačítka [ ] nebo [ ] vyberte [Aktivní] a poté stiskněte tlačítko [OK]. 7. Stisknutím tlačítka [ ] nebo [ ] vyberte [DHCP] a poté stiskněte tlačítko [OK]. 8. Stisknutím tlačítka [ ] nebo [ ] vyberte [Aktivní] a poté stiskněte tlačítko [OK]. 9. Stisknutím tlačítka [User Tools] (Nástroje uživatele) se vrátíte na úvodní displej. Po změně nastavení se zařízení automaticky restartuje. 10. Vytiskněte konfigurační stránku pro kontrolu nastavení. Nastavení adresy IPv6 se objeví v položce Konfigurace IPv6 na konfigurační stránce. Přidělení adresy IPv6 zařízení ručně Adresu IPv6 přidělenou zařízení nesmí používat žádné jiné zařízení v téže síti. 1. Stiskněte tlačítko [User Tools] (Nástroje uživatele). DCT Stisknutím tlačítka [ ] nebo [ ] vyberte [Nastavení sítě] a poté stiskněte tlačítko [OK]. 3. Je-li požadováno zadání hesla, proveďte zadání pomocí číselných tlačítek a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Konfigurace IPv6] a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [IPv6] a poté stiskněte tlačítko [OK]. 6. Stisknutím tlačítka [ ] nebo [ ] vyberte [Aktivní] a poté stiskněte tlačítko [OK]. 7. Stisknutím tlačítka [ ] nebo [ ] vyberte [DHCP] a poté stiskněte tlačítko [OK]. 8. Tlačítkem [ ] nebo [ ] zvolte [Neaktivní] a poté stiskněte tlačítko [OK]. 9. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Manuální konf. adresy] a poté stiskněte tlačítko [OK]. 10. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Manuální konf. adresy] a poté stiskněte tlačítko [OK]. 11. Zadejte adresu IPv6 zařízení pomocí číselných tlačítek a stiskněte tlačítko [OK]. 28

31 Konfigurace nastavení sítě 12. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Délka předčíslí] a poté stiskněte tlačítko [OK]. 13. Zadejte pomocí číselných tlačítek předčíslí a poté stiskněte tlačítko [OK]. 14. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Adresa brány] a poté stiskněte tlačítko [OK]. 15. Pomocí číselných tlačítek zadejte adresu brány a poté stiskněte tlačítko [OK]. 16. Stisknutím tlačítka [User Tools] (Nástroje uživatele) se vrátíte na úvodní displej. Po změně nastavení se zařízení automaticky restartuje. 17. Vytiskněte konfigurační stránku pro kontrolu nastavení. Nastavení adresy IPv6 se objeví v položce Konfigurace IPv6 na konfigurační stránce. Nastavení bezdrátové sítě LAN Tato kapitola vysvětluje, jak nakonfigurovat ručně nastavení bezdrátové sítě LAN pomocí ovládacího panelu. Pro snadné nastavení pomocí WPS (Wi-Fi Protected Setup) viz Průvodce nastavením Wi-Fi. Je-li zadáno [Zakázat] pro nastavení [Wi-Fi povoleno], nemůžete použít [Průvodce instalací]. Zadejte nejprve [Povolit] pro nastavení [Wi-Fi povoleno]. Pokud změníte nastavení [Wi-Fi povoleno], je potřeba zařízení restartovat. Režim infrastruktury Chcete-li provést ruční připojení k routeru bezdrátové LAN nebo přístupovému bodu, postupujte dle následujícího. Ujistěte se, že je zapnutý router, přístupový bod nebo zařízení vybavené bezdrátovou LAN, atd. Napřed ovšem zkontrolujte metodu ověřování a název routeru, přístupového bodu nebo zařízení vybaveného bezdrátovou síť LAN (SSID/IBSS). 29

32 1. Průvodce zařízením 1. Stiskněte tlačítko [User Tools] (Nástroje uživatele). DCT Stisknutím tlačítka [ ] nebo [ ] vyberte [Nastavení sítě] a poté stiskněte tlačítko [OK]. 3. Je-li požadováno zadání hesla, proveďte zadání pomocí číselných tlačítek a poté stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte možnost [Wi-Fi] a poté stiskněte [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] zvolte [Průvodce nastavením] a poté stiskněte [OK]. 6. Zvolte [Infrastruktura] a poté stiskněte [Další]. 7. Stisknutím tlačítka [ ] nebo [ ] vyberte cílovou SSID a poté stiskněte tlačítko [Další]]. Pokud nemůžete cílovou SSID nalézt, zkontrolujte, zda je zařízení zapnuto. Při zadávání SSID vyberte položku [Zadat SSID] a poté stiskněte tlačítko [Další]. Objeví se displej pro zadání SSID. Zadejte SSID pomocí číselných tlačítek a stiskněte tlačítko [Další]. 8. Stisknutím tlačítka [ ] nebo [ ] vyberte metodu ověření a poté stiskněte tlačítko [Další]. Vyberte stejný způsob, která používá router nebo přístupový bod. Pokud jste zvolili [WPA2-PSK] nebo [Smíšený režim WPA2/WPA], pokračujte krokem Stisknutím tlačítka [ ] nebo [ ] vyberte metodu šifrování a poté stiskněte tlačítko [Další]. Vyberte stejný způsob, která používá router nebo přístupový bod. 10. Pomocí číselných tlačítek zadejte šifrovací klíč, a poté stiskněte tlačítko [Připojit]. Pokud jste v kroku 8 zvolili [Sdílený klíč] (Shared key) nebo [Otevřený systém] (Open system), je třeba zadat ID. ID slouží k identifikaci šifrovacího klíče. Můžete zaregistrovat čtyři šifrovací klíče (ID 1 až 4). Tlačítky [ ] nebo [ ] lze přepínat mezi šifrovacím klíčem a nastavením ID. 11. Stiskněte tlačítko [Ano]. Po připojení k síti se zobrazí obrazovka Wi-Fi. 12. Stisknutím tlačítka [ ] nebo [ ] vyberte možnost [Stav Wi-Fi] a poté stiskněte [OK]. Když je zobrazena zpráva "Připojeno", spojení bylo navázáno. Když je zobrazena zpráva "Odpojeno", spojení nebylo navázáno. Přejděte znovu na začátek. 30

33 Konfigurace nastavení sítě Režim Ad hoc Tato kapitola popisuje postup pro připojení přímo k zařízení vybaveným bezdrátovou sítí LAN, například k počítači přes síť peer-to-peer. Ujistěte se, že [Klíč Wi-Fi] je nastaven na [Režim Ad-Hoc ]. Informace o pol. [Klíč Wi-Fi] viz Str. 150 "Síťová nastavení". V síti Ad Hoc, musí být každému zařízení ručně přiřazena IP adresa TCP/IP, pokud není k dispozici server DHCP. V režimu Ad Hoc je podporován pouze Open System (Otevřený systém) nebo šifrování WEP. Metody ověřování WPA2-PSK ani smíšený režim WPA2/WPA (Mix Mode) nejsou podporovány. 1. Stiskněte tlačítko [Wi-Fi]. DCT853 Je-li zadáno [Zakázat] pro nastavení [Wi-Fi povoleno], nemůžete použít tlačítko [Wi-Fi]. 2. Stisknutím tlačítka [ ] nebo [ ] vyberte komunikační kanál a poté stiskněte tlačítko [Další]. Vyberte kanál, který odpovídá zařízení, které budete připojovat. 3. Stisknutím tlačítka [ ] nebo [ ] vyberte název cílového zařízení (IBSS) a poté stiskněte tlačítko [Další]. Pokud nemůžete cíl najít, zkontrolujte, zda je zařízení zapnuto. Při zadávání názvu zařízení vyberte [Zadat SSID] a poté stiskněte tlačítko [Další]. Objeví se displej pro zadání SSID. Zadejte název zařízení pomocí číselných tlačítek a poté stiskněte tlačítko [Další]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte metodu ověření a poté stiskněte tlačítko [Další]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte metodu šifrování a poté stiskněte tlačítko [Další]. 6. Pomocí číselných tlačítek zadejte šifrovací klíč a ID, a poté stiskněte tlačítko [Připojit]. ID se používá k identifikaci šifrovacího klíče. Můžete zaregistrovat čtyři šifrovací klíče (ID 1 až 4). 7. Stiskněte tlačítko [Ano]. 31

34 1. Průvodce zařízením 8. Zkontrolujte připojení pomocí [Wi-Fi Status]. Když je zobrazena zpráva "Připojeno", spojení bylo navázáno. Když je zobrazena zpráva "Odpojeno", spojení nebylo navázáno. Přejděte znovu na začátek. 32

35 2. Doplňování papíru Podporovaný papír Formát papíru A4 8 1 / 2 " 11 " (Letter) 8 1 / 2 " 14 " (Legal) B5 JIS 5 1 / 2 " 8 1 / 2 " (Half Letter) 7 1 / 4 " 10 1 / 2 " (Executive) A5 A6 B6 JIS 16K ( mm) 16K ( mm) 16K ( mm) Uživatelský formát Následující formáty papíru jsou podporovány jako uživatelské formáty: Horiz. Zásobník 1: mm (3,9-8,5") Boční zásobník: mm (3,6-8,5") Vert mm (5,8-14") Typ papíru Normální papír (65-99 g/m 2 (17-26 lb)) Recyklovaný papír (75-90 g/m 2 (20-24 lb)) Tenký papír (52-64 g/m 2 (14-17 lb)) Silný papír ( g/m 2 (26,6-34 lb)) Kapacita papíru Zásobník1 150 listů (70 g/m 2, 19 lb) 33

36 2. Doplňování papíru Boční zásobník 1 list (70 g/m 2, 19 lb) 34

37 Nedoporučené typy papíru Nedoporučené typy papíru Nepoužívejte následující typy papíru: Papír do inkoustových tiskáren Zvláštní papír pro GelJet technologii Zkroucený, složený nebo jinak deformovaný papír Pomačkaný nebo pokroucený papír Zmačkaný papír Vlhký papír Špinavý nebo poškozený papír Papír natolik suchý, že produkuje statickou elektřinu Potištěný papír, kromě předtištěného hlavičkového papíru K problémům může docházet při použití papíru potisknutého v jiné než laserové tiskárně (např. na černobílé nebo barevné kopírce, na inkoustové tiskárně atd.). Speciální papír, např. termální nebo uhlový papír Papír s vyšší nebo nižší gramáži, než je povolený limit Papír s okénky, otvory, perforacemi, výřezy nebo prolisy Papír se štítky s obnaženou lepicí vrstvou Papír se svorkami nebo sponkami Při vkládání papíru dejte pozor, abyste se nedotýkali povrchu papíru I když je papír vhodný pro zařízení, nesprávně skladovaný papír může způsobit uvíznutí, snížení kvality tisku nebo poruchu zařízení 35

38 2. Doplňování papíru Oblast tisku Následující obrázek ukazuje oblast papíru, kterou tiskárna může potisknout. Pomocí ovladače tiskárny CHZ Oblast tisku 2. Směr podávání 3. Přibl. 4,2 mm (0,2") 4. Přibl. 4,2 mm (0,2") Velikost tiskové oblasti se může lišit v závislosti na formátu papíru a nastavení ovladače tiskárny. Pozici tisku upravíte zadáním [Registrace tisku] v nabídce [Systémová nastavení]. 36

39 Oblast tisku Funkce kopírky CHZ Oblast tisku 2. Směr podávání 3. Přibl. 4 mm (0,2") 4. Přibl. 3 mm (0,1") Funkce faxu Oblast tisku se může měnit v závislosti na formátu papíru CHZ Oblast tisku 2. Směr podávání 37

40 2. Doplňování papíru 3. Přibl. 4,2 mm (0,2") 4. Přibl. 2 mm (0,08") Oblast tisku se může měnit v závislosti na formátu papíru. 38

41 Doplňování papíru Doplňování papíru Do vstupního zásobníku vložte stoh papíru pro tisk. Při vkládání papíru dbejte na to, aby byl nakonfigurován formát a typ papíru pro boční zásobník a zásobník 1. Při tisku dokumentu zadejte formát a typ papíru a zvolte zásobník papíru v ovladači tiskárny tak, aby se zadaná nastavení při vložení papíru mohla použít i pro tisk. Vkládání papíru do zás Pomalu vysuňte zásobník 1 a potom ho oběma rukama vyjměte. DCT063 Položte zásobník na rovný povrch. 2. Stiskněte klip(y) na bočních vodítkách papíru a posuňte je tak, aby odpovídaly standardnímu formátu. DCT030 39

42 2. Doplňování papíru 3. Stiskněte koncové vodítko papíru a posuňte ho dovnitř tak, aby jeho poloha odpovídala standardnímu formátu papíru. DCT031 Při vkládání papíru formátu A4 nebo letter, zarovnejte vodítka papíru do této polohy: DCT Papír před vložením do zásobníku prolistujte. 5. Vložte nový stoh papíru tiskovou stranou směrem dolů. Ujistěte se, že stoh papíru nepřesahuje limitní značku uvnitř zásobníku. DCT032 40

43 Doplňování papíru 6. Zkontrolujte, zda nejsou mezery mezi papírem a vodítky (koncovým i bočními). DCT Opatrně zasuňte zásobník 1 rovně do tiskárny. DCT011 Aby nedocházelo k uvíznutí papíru, ujistěte se, že je zásobník dobře zasunutý. Pro výstup listů lícem nahoru otevřete zadní kryt. DCT037 Prodloužení zásobníku 1 pro vložení papíru 1. Pomalu vysuňte zásobník 1 a potom ho oběma rukama vyjměte. 41

44 2. Doplňování papíru 2. Uvolněte zámky nástavce na obou stranách zásobníku a vytáhněte nástavec. DCT034 Ujistěte se, že vnitřní část nástavce a měřítko jsou vzájemně srovnané. Délku nástavce můžete upravit ve třech krocích. Pokud používáte papír formátu A4 nebo letter, upravte délku do pozice vyznačené v zásobníku značkou " ". 3. Vytáhněte nástavec a zamkněte ho. DCT Postupujte podle kroků 2-7 v části "Vkládání papíru do zásobníku 1". DCT033 42

45 Doplňování papíru 5. Připevněte kryt zásobníku. DCT038 Formát papíru Legal nebo uživatelský formát papíru delší než formát A4 musí být vložen bez připevněného krytu zásobníku. (pouze ) Vkládání papíru do bočního zásobníku Nevkládejte papír do bočního zásobníku, dokud se nezobrazí zpráva "Připraven". 1. Otevřete boční zásobník. DCT029 43

46 2. Doplňování papíru 2. Vysuňte boční vodítka směrem ven, vložte papír tiskovou stranou nahoru a pak ho zasuňte až na doraz. DCT Nastavte boční vodítka podle šířky papíru. Pro výstup listů lícem nahoru otevřete zadní kryt. DCT014 DCT037 44

47 Doplňování papíru Zadání typu a formátu papíru pomocí ovládacího panelu Zadání typu papíru 1. Stiskněte tlačítko [User Tools] (Nástroje uživatele). DCT Pomocí tlačítka [ ] nebo [ ] vyberte [Systémová nast.] a stiskněte tlačítko [OK]. 3. Stisknutím tlačítka [ ] nebo [ ] zvolte [Nastavení zásobníku papíru] a stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte nastavení typu papíru pro požadovaný zásobník a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte požadovaný typ papíru a poté stiskněte tlačítko [OK]. 6. Stisknutím tlačítka [User Tools] (Nástroje uživatele) se vrátíte na úvodní displej. Nastavení standardního formátu papíru 1. Stiskněte tlačítko [User Tools] (Nástroje uživatele). DCT Pomocí tlačítka [ ] nebo [ ] vyberte [Systémová nast.] a stiskněte tlačítko [OK]. 45

48 2. Doplňování papíru 3. Stisknutím tlačítka [ ] nebo [ ] zvolte [Nastavení zásobníku papíru] a stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte nastavení formátu papíru pro požadovaný zásobník a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítek [ ], [ ], [ ] nebo [ ] zvolte požadovaný formát papíru a pak stiskněte tlačítko [OK]. 6. Stisknutím tlačítka [User Tools] (Nástroje uživatele) se vrátíte na úvodní displej. Zadání uživ. formátu papíru 1. Stiskněte tlačítko [User Tools] (Nástroje uživatele). DCT Pomocí tlačítka [ ] nebo [ ] vyberte [Systémová nast.] a stiskněte tlačítko [OK]. 3. Stisknutím tlačítka [ ] nebo [ ] zvolte [Nastavení zásobníku papíru] a stiskněte tlačítko [OK]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte nastavení formátu papíru pro požadovaný zásobník a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítek [ ], [ ], [ ] nebo [ ] vyberte [Uživ.formát] a pak stiskněte [OK]. 6. Stisknutím tlačítka [ ] nebo [ ] vyberte [mm] nebo [palce] a poté stiskněte [OK]. 7. Pomocí číselných tlačítek zadejte šířku a poté stiskněte [OK]. K zadání desetinné čárky stiskněte tlačítko [ ]. 8. Pomocí číselných tlačítek zadejte délku a poté stiskněte [OK]. K zadání desetinné čárky stiskněte tlačítko [ ]. 9. Stisknutím tlačítka [User Tools] (Nástroje uživatele) se vrátíte na úvodní displej. 46

49 Vkládání originálů Vkládání originálů Tato kapitola popisuje typy originálů, které můžete vkládat, a způsob jejich umístění. O originálech Doporučené formáty originálů Expoziční sklo Max. šířka 216 mm (8,5"), max. délka 297 mm (11,7") Automatický podavač dokumentů (ADF) Velikost papíru: mm (5,5-8,5") na šířku, mm (5,5-14") na výšku Gramáž papíru: g/m 2 (16-24 lb) Do ADF lze najednou vložit max. 35 listů originálu (při použití papíru s gramáží 80 g/m 2, 21,3 lb). Typy originálů nepodporované automatickým podavačem dokumentů Při vložení následujících typů originálů do ADF může dojít k jejich poškození nebo uvíznutí, nebo se na výtiscích mohou objevit šedé či černé čáry: Originály větší nebo silnější (těžší), než je doporučeno Sešité nebo spojené originály Děrované nebo potrhané originály Zkroucené, složené nebo jinak deformované originály Slepované originály Originály s jakýmkoli typem povrchové úpravy, např. termální faxový papír, ilustrační křídový papír, hliníková fólie, průklepový papír nebo vodivý papír Originály s děrovanými linkami Originály se štítky, s kartotéčními záložkami a jinými přečnívajícími částmi Přilnavé originály, např. pauzovací papír Tenké, velmi ohebné originály Silné originály, např. pohlednice Vázané originály, např. knihy Průsvitné originály, např. OHP fólie nebo pauzovací papír Originály vlhké od toneru nebo zabílené 47

50 2. Doplňování papíru Neskenovatelná oblast obrazu I když originály položíte správně, několik milimetrů na všech čtyřech stranách originálu se nenaskenuje. Okraje při použití expozičního skla CHZ916 Kopírka, fax Na tištěných dokumentech 1. Přibl. 4 mm (0,2") 2. Přibl. 3 mm (0,1") 3. Přibl. 4 mm (0,2") Skener 1. Přibl. 0 mm (0") 2. Přibl. 0 mm (0") 3. Přibl. 0 mm (0") Okraje při použití ADF DCT001 Kopírka, fax 48

51 Vkládání originálů Na tištěných dokumentech 1. Přibl. 4 mm (0,2") 2. Přibl. 3 mm (0,1") 3. Přibl. 4,3 mm (0,2") Skener 1. Přibl. 0 mm (0") 2. Přibl. 0 mm (0") 3. Přibl. 2 mm (0,08") Umístění originálů na expoziční sklo Originály nevkládejte, dokud na nich korekční barva nebo toner zcela neuschnou. V opačném případě by na expozičním skle mohly vytvořit skvrny, které se objeví na kopiích. 1. Zvedněte kryt expozičního skla. 2. Originál umístěte lícem dolů na expoziční sklo. Originál musí být vyrovnán podle levého zadního rohu. 3. Sklopte kryt expozičního skla. DCT007 Když používáte silné, složené nebo svázané originály, u nichž nelze kryt zcela sklopit, přidržte kryt rukama. Vkládání originálů do automatického podavače dokumentů Nevkládejte do ADF originály různých formátů nebo typů najednou. Před vložením do ADF originály prolistujte, aby nedocházelo k současnému podávání více listů. 49

52 2. Doplňování papíru 1. Otevřete vstupní zásobník ADF. DCT Nastavte postranní vodítka podle formátu originálů. DCT Zarovnané originály vložte do ADF lícem nahoru. Poslední stránka musí být dole. DCT018 50

53 3. Tisk dokumentů Základní operace Když budete chtít vytisknout dokument ze svého počítače, použijte ovladač tiskárny. 1. Po vytvoření dokumentu otevřete dialogové okno [Předvolby tisku] v nativní (původní) aplikaci dokumentu. 2. Pokud je to nutné, změňte nastavení tisku. Pro podrobnosti o jednotlivých položkách nastavení klikněte na [Nápověda]. 3. Po ukončení změn nastavení klikněte na [OK]. 4. Vytiskněte dokument pomocí funkce tisku v původní aplikaci dokumentu. Pokud dojde k uvíznutí papíru, tisk se zastaví. Otevřete přední kryt, vyjměte tiskovou kazetu a potom odstraňte uvízlý papír. Pokud papír nelze odstranit tímto způsobem, odstraňte ho po otevření krytu zažehlovací jednotky. Tisk se znovu automaticky spustí, jakmile kryt zavřete. Tisk na obě strany listu Tato funkce není k dispozici u bočního zásobníku. 1. Po vytvoření dokumentu otevřete dialogové okno [Předvolby tisku] v nativní (původní) aplikaci dokumentu. 2. Na záložce [Nastavení] v seznamu [Duplexní tisk:] vyberte orientaci vazby (jak se má otevírat dokument otevírat). 3. Po provedení všech dalších nastavení klikněte na tlačítko [OK]. 51

54 3. Tisk dokumentů 4. Spusťte tisk. 5. Z výstupního zásobníku vyjměte všechny potištěné listy a vložte je do zásobníku 1. Pro tisk na druhou stranu potištěných listů je musíte obrátit, aby byly nepotištěnou stranou dolů, a vložit zpět do zásobníku 1. Před vložením listy důkladně profoukněte. Na výšku DCT005 Na šířku 6. Stiskněte [Pokračuj]. DCT006 Pokud je zadní kryt otevřen, papír vystupuje dozadu lícem nahoru. V tom případě uspořádejte vytištěné listy do správného pořadí. Zrušení (reset) tiskové úlohy V závislosti na stavu úlohy můžete tiskové úlohy zrušit buď pomocí ovládacího panelu zařízení nebo pomocí počítače. 52

55 Základní operace Zrušení tiskové úlohy ještě před zahájením tisku 1. Dvakrát klikněte na ikonu tiskárny na hlavním panelu (liště úloh) svého počítače. 2. Vyberte tiskovou úlohu, kterou chcete zrušit, a poté v nabídce [Dokument] klikněte na [Storno]. Rušíte-li tiskovou úlohu, která už byla zpracována, může tisk ještě několika stranami pokračovat, než se zruší. Zrušení rozsáhlé tiskové úlohy může chvíli trvat. Zrušení tiskové úlohy během tisku 1. Stiskněte tlačítko [Clear/Stop] (Vymazat/Stop). DCT846 53

56 54 3. Tisk dokumentů

57 4. Kopírování originálů Obrazovka režimu kopírky Tato kapitola podává informace o displeji, když je zařízení v režimu kopírky. Když zapnete zařízení, objeví se zpravidla výchozí (úvodní) displej kopírky. Zobrazí-li se displej skeneru nebo faxu, stiskněte tlačítko [Copy] (Kopírka) na ovládacím panelu pro přepnutí na displej kopírky. Modely typu 1 nemají tlačítko [Copy]. Pokud je zobrazen režim kopírování ID karty, stiskněte tlačíko [Shortcut to Func. ] znovu pro přepnutí do normálního režimu kopírky. DCT848 Displej pohotovostního režimu CVW Aktuální stav nebo zprávy Zobrazuje aktuální stav nebo zprávy. 2. Aktuální nastavení Zobrazuje aktuální zásobník, reprodukční poměr a nastavení snímání. 3. Položky pro výběr Zde s zobrazují funkce, které můžete použít po stisknutí příslušných tlačítek. 4. Počet kopií Zobrazuje nastavený počet kopií. Počet kopií můžete pomocí číselných tlačítek změnit. 55

58 4. Kopírování originálů Režim při spuštění lze specifikovat v nastavení [Priorita funkce] v [Nástr. správce]. Podrobnosti viz Str. 154 "Nastavení správce". 56

59 Základní operace Základní operace Pokud vložíte originál jak do ADF, tak na expoziční sklo, má originál v ADF přednost před originálem na expozičním skle. 1. Stiskněte tlačítko [Copy] (Kopírka). DCT848 U modelů typu 1 začněte krokem 2. Pokud je zobrazen režim kopírování ID karty, stiskněte tlačítko [Shortcut to Func. ] pro přepnutí do normálního režimu kopírky. 2. Originál položte na expoziční sklo nebo do automatického podavače dokumentů (ADF). 3. K pořízení více kopií zadejte pomocí číselných tlačítek požadovaný počet kopií. 4. Stiskněte tlačítko [Start]. DCT847 Pokud dojde k uvíznutí papíru, tisk se zastaví. Otevřete přední kryt, vyjměte tiskovou kazetu a potom odstraňte uvízlý papír. Pokud papír nelze odstranit tímto způsobem, odstraňte ho po otevření krytu zažehlovací jednotky. Tisk se znovu automaticky spustí, jakmile kryt zavřete. Pokud dojde k uvíznutí papíru v ADF, otevřete kryt ADF a potom odstraňte uvízlý papír. Zadejte opět nastavení kopírování od stránky, kde uvízl papír. 57

60 4. Kopírování originálů Pro tisk na papír ze zásobníku 1 odeberte papír z bočního zásobníku. Jinak bude papír z bočního zásobníku podáván jako první. Funkce [Třídění] a [Duplex/Kombinace] nelze použít s bočním zásobníkem. Když pořizujete vícenásobné kopie z vícestránkového dokumentu, můžete zvolit, zda budou či nebudou kopie tříděny po sadách v položce [Třídění] v [Nastavení kopírky]. Zrušení kopírování Je-li kopírování zrušeno, když zařízení snímá originál položený na expozičním skle, kopírování se okamžitě zruší a nic se nevytiskne. Když je kopírování zrušeno během snímání vícestránkového originálu umístěného v ADF, snímání se zastaví na aktuální stránce. 1. Stiskněte tlačítko [Copy] (Kopírka). U modelů typu 1 začněte krokem Stiskněte tlačítko [Clear/Stop] (Vymazat/Stop). DCT846 58

61 Zhotovování zvětšených nebo zmenšených kopií Zhotovování zvětšených nebo zmenšených kopií Poměr změny měřítka lze nastavit dvojím způsobem: pomocí předem nastavených poměrů nebo ručním zadáním uživatelského poměru. Přenastavené poměry CES103 (Evropa a Asie) 50%, 71% A4 A5, 82% B5 JIS A5, 93%, 122% A5 B5 JIS, 141% A5 A4, 200%, 400% (Severní Amerika) 50%, 65% LT HLT, 78% LG LT, 93%, 129% HLT LT, 155% HLT LG, 200%, 400% Uživatelský poměr CES %, krok 1 % 59

62 4. Kopírování originálů Zadávání zmenšení/zvětšení 1. Stiskněte tlačítko [Měřítko]. 2. Stiskněte [Zmenšení], [Zvětšení] nebo [Zoom]. Pro [Zmenšení] nebo [Zvětšení] stiskněte tlačítka [ ], [ ], [ ] nebo [ ] a zvolte požadovaný poměr. Pro [Zoom] zadejte požadovaný poměr pomocí číselných tlačítek. 3. Stiskněte tlačítko [OK]. 60

63 Vyhotovení kombinace/oboustranných kopií Vyhotovení kombinace/oboustranných kopií Tato část popisuje, jak kombinovat a tisknout více stránek (dvě nebo čtyři) na jednu stranu nebo na obě strany listu. Tato funkce je dostupná pouze tehdy, když je originál vložen do ADF, ne když je na expozičním skle. K využití této funkce musí být formát papíru pro tisk kopií nastavený na A4, Letter nebo Legal. Existují následující režimy kopírování. Režim kopírování zvolte podle originálu a podle toho, jak si přejete, aby vypadaly výsledné kopie. Kombinované kopírování na jednu stranu V tomto režimu se originál o dvou nebo čtyřech stranách kombinuje a tiskne na jednu stranu listu. Komb. 2 na 1 Originál Kopie Na šířku Na výšku CS CMF250 Komb. 4 na 1 61

64 4. Kopírování originálů Originál Kopie Zleva doprava Shora dolů Na šířku Na výšku Zleva doprava Shora dolů DCT002 Kombinované kopírování na obě strany V tomto režimu se vícestránkový originál kombinuje a tiskne na obě strany listu. Komb. 2 na 1 Originál Kopie Horní -> Horní Horní -> Dolní Na šířku Na výšku Horní -> Horní Horní -> Dolní CS CMF255 Komb. 4 na 1 62

65 Vyhotovení kombinace/oboustranných kopií Originál Kopie Zleva doprava, Horní-Horní 6 5 Zleva doprava, Horní-Dolní 8 7 Na výšku 8 7 Shora dolů, Horní-Horní Shora dolů, Horní-Dolní DCT003 Originál Kopie Zleva doprava, Horní-Horní 6 5 Zleva doprava, Horní-Dolní Na šířku Shora dolů, Horní-Horní Shora dolů, Horní-Dolní DCT004 Oboustranné (duplexní) kopírování V tomto režimu se jednostranné originály kopírují na přední i zadní stranu listu (bez provedení kombinace). 63

66 4. Kopírování originálů Originál Kopie Horní -> Horní Horní -> Dolní Na šířku Na výšku Horní -> Horní Horní -> Dolní CS CMF261 Zadávání kombinovaných a oboustranných kopií 1. Stiskněte tlačítko [Copy] (Kopírka). DCT848 U modelů typu 1 začněte krokem 2. Pokud je zobrazen režim kopírování ID karty, stiskněte tlačítko [Shortcut to Func. ] pro přepnutí do normálního režimu kopírky. 2. Stiskněte tlačítko[ ] nebo [ ]. 3. Stiskněte [Duplex/Kombinace]. 4. Stisknutím tlačítka [ ] nebo [ ] vyberte požadovaný režim kopírování a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ] nebo [ ] vyberte orientaci papíru a pořadí stránek, a potom stiskněte tlačítko [[OK]]. Na displeji se zobrazí zvolený režim kopírování. 64

67 Vyhotovení kombinace/oboustranných kopií Po vložení originálů musíte stisknout tlačítko [Start] dříve, než uplyne interval nastavený v pol. [Časovač aut. resetu syst.]. V opačném případě bude úloha zrušena. Podrobnosti viz Str. 154 "Nastavení správce". 65

68 4. Kopírování originálů Kopírování obou stran ID karty (dokladu) na jednu stranu papíru Tato část popisuje, jak zkopírovat přední a zadní stranu ID karty (dokladu) nebo jiného malého dokumentu na jednu stranu listu papíru. Když kopírujete na papír formátu A4, můžete kopírovat dokumenty, které jsou menší než formát A5. Podobně když kopírujete na papír formátu Letter, můžete kopírovat dokumenty, které jsou menší než formát Half Letter. Při použití této funkce musí být formát papíru pro tisk kopií nastaven na A6, A5, A4, Half Letter nebo Letter. Přední Přední Zadní Zadní CS CES165 Zadání nastavení pro kopírování ID karty Můžete zadat nastavení pro kopírování ID karty. Nezapomeňte před nastavením pol. [Velikost ID karty] zkontrolovat skutečnou velikost kopírovaného dokumentu (karty, dokladu). 1. Stiskněte tlačítko [Copy] (Kopírka). U modelů typu 1 začněte krokem Stiskněte tlačítko[ ] nebo [ ]. 3. Stisknutím tlačítka [ ] nebo [ ] zvolte [Nastavení ID karty] a poté stiskněte tlačítko [OK]. Ohledně nastavení pol. [Nastavení ID karty] viz Str. 126 "Nastavení funkcí kopírky". 4. Stisknutím tlačítka [ ] nebo [ ] zvolte [Kopírování ID karty] a poté stiskněte tlačítko [OK]. 5. Stisknutím tlačítka [ ][ ] vyberte [Zapnuto] a poté stiskněte tlačítko [OK]. 6. Tlačítkem [ ] nebo [ ] zvolte [Čára na středu ID karty] a poté stiskněte tlačítko [OK]. Zvolte [Tisknout] pro tisk střední (oddělovací) čáry nebo zvolte [Netisknout], a pak stiskněte tlačítko [OK]. 7. Stisknutím tlačítka [ ] nebo [ ] vyberte [Velikost ID karty] a poté stiskněte tlačítko [OK]. 66

69 Kopírování obou stran ID karty (dokladu) na jednu stranu papíru 8. Stisknutím tlačítka [ ] nebo [ ] vyberte [mm] nebo [palce] a poté stiskněte [OK]. 9. Zadejte vodorovný (horiz.) rozměr karty, která má být umístěna na expoziční sklo, a pak stiskněte tlačítko [OK]. 10. Zadejte svislý (vert.) rozměr karty, která má být umístěna na expoziční sklo, a pak stiskněte tlačítko [OK]. Kopírování ID karty (dokladu) 1. Stiskněte tlačítko [Shortcut to Func.]. DCT851 Pokud je zobrazen normální režim kopírky u modelu typu 1, stiskněte tlačítko [Shortcut to Func. ] pro přepnutí do režimu kopírování ID karty. Pokud se režim kopie ID karty po stisknutí tlačítka [Shortcut to Func.] neobjeví, nastavte [Zástupce funkce] na [Režim kopie ID karty] a stiskněte tlačítko [Shortcut to Func.] znovu. Alternativně můžete nastavit [Kopírování ID karty] na [Zapnuto] v části [Nastavení ID karty] v [Nast. kopírky]. 2. K pořízení více kopií zadejte pomocí číselných tlačítek požadovaný počet kopií. 3. Originál umístěte do levého horního rohu expozičního skla. DCT840 67

70 4. Kopírování originálů 4. Stiskněte tlačítko [Start]. DCT Do 60 sekund umístěte originál zadní stranou dolů na expoziční sklo, zarovnaný do horního levého rohu, a pak opět stiskněte tlačítko [Start]. Po vložení originálů musíte stisknout tlačítko [Start] dříve, než uplyne interval nastavený v pol. [Časovač aut. resetu syst.]. V opačném případě bude úloha zrušena. Podrobnosti viz Str. 154 "Nastavení správce". 68

71 Zadávání nastavení snímání originálů Zadávání nastavení snímání originálů Tato část popisuje, jak se zadává sytost obrazu a kvalita skenování pro stávající úlohu. Nastavení sytosti obrazu Existuje pět úrovní sytosti obrazu. Čím vyšší sytost obrazu, tím tmavší je výstup. 1. Stiskněte tlačítko [Density] (Sytost). DCT Stisknutím tlačítka [ ] nebo [ ] vyberte požadovanou úroveň sytosti a poté stiskněte [OK]. Výchozí stav nastavení [Sytosti] můžete u zařízení změnit tak, aby vždy zhotovovalo výstup s konkrétní úrovní sytosti. Podrobnosti viz Str. 126 "Nastavení funkcí kopírky". Výběr typu dokumentu podle originálu Jsou tři typy dokumentů: Text Foto Tento typ vyberte, když originál obsahuje pouze text a žádné fotografie nebo obrázky. Tento typ vyberte, když originál obsahuje pouze fotografie nebo obrázky. Tento režim používejte u následujících typů originálu: Fotografie Stránky, na nichž jsou pouze nebo převážně fotografie nebo obrázky, např. stránky časopisů. 69

72 4. Kopírování originálů Smíš. Tento typ zvolte, když originál obsahuje jak text, tak fotografie nebo obrázky. Zadávání typu originálu 1. Stiskněte tlačítko [Image Quality] (Kvalita obrazu). DCT Stisknutím tlačítek [ ], [ ], [ ] nebo [ ] zvolte požadovaný typ dokumentu a pak stiskněte tlačítko [OK]. Výchozí stav nastavení pro [Typ originálu] můžete u zařízení změnit tak, aby primárně zhotovovalo výstupy pro konkrétní typ dokumentu. Podrobnosti viz Str. 126 "Nastavení funkcí kopírky". 70

73 5. Snímání originálů Displej režimu skeneru Tato kapitola podává informace o displeji v režimu skeneru. Když zapnete zařízení, objeví se zpravidla výchozí (úvodní) displej kopírky. Je-li zobrazen displej kopírky nebo faxu, stiskněte tlačítko [Scanner] (Skener) na ovládacím panelu, abyste přešli na displej skeneru. DCT850 Displej v pohotovostním režimu DCT Aktuální stav nebo zprávy Zobrazuje aktuální stav nebo zprávy. 2. Aktuální nastavení Zobrazuje aktuální režim skenování a nastavení snímání. Když se na displeji objeví "Zadat cíl" : Lze použít funkce skenování do u / FTP / složky. 3. Položky pro výběr Zde s zobrazují funkce, které můžete použít po stisknutí příslušných tlačítek. Výchozí režim zařízení při zapnutém napájení lze specifikovat v pol. [Priorita funkce] v [Nástr. správce]. Ohledně nastavení pol. [Priorita funkce] viz Str. 154 "Nastavení správce". 71

74 5. Snímání originálů Registrace cílů skenování Tato část popisuje, jak zaregistrovat cíle skenování do Adresáře. Abyste mohli posílat naskenované soubory na ovou adresu (Skenování do u), na FTP server (Skenování do FTP) nebo do sdílené složky počítače připojeného k síti (Skenování do složky), musíte nejdříve do Adresáře zaregistrovat příslušné cíle (příjemce) pomocí aplikace Web Image Monitor. Data v Adresáři by mohou být poškozena nebo se mohou ztratit. Výrobce neodpovídá za žádné škody způsobené takovou ztrátou dat. Ve vlastním zájmu dbejte na pravidelné zálohování dat v Adresáři. V závislosti na síťovém prostředí mohou funkce Skenování do FTP a Skenování do složky vyžadovat zadání uživatelského jména a hesla do informací o cíli. V takových případech po registraci cílů zkontrolujte, zda jsou uživatelské jméno a heslo správně zadány odesláním testovacích dokumentů těmto cílům (příjemcům). Adresář může obsahovat až 100 záznamů včetně 8 záznamů Bleskové volby. Cíle zaregistrované jako záznamy Bleskové volby mohou být vybrány stisknutím odpovídajícího tlačítka. 1. Spusťte webový prohlížeč a zadáním IP adresy se přihlaste k zařízení. 2. Klikněte na [Cíl bleskové volby] nebo [Cíl skenování]. 3. Ze seznamu [Typ cíle] vyberte [ ová adresa], [FTP] nebo [Složka]. 4. Zaregistrujte požadované informace. Informace, které musíte zaregistrovat, se liší v závislosti na typu cíle. Podrobnosti viz tabulky. 5. V případě potřeby zadejte heslo správce. 6. Klikněte na [Použít]. 7. Zavřete webový prohlížeč. 72

75 Registrace cílů skenování Nastavení pro skenování do u Položka Nastavení Popis Číslo bleskové volby Volitelné Zvolte, když nastavujete cíl jako záznam Bleskové volby. Název ová adresa cíle ová adresa pro oznámení Předmět Vyžadován o Vyžadován o Volitelné Vyžadován o Název / jméno cíle. Zde uvedený název bude při výběru cíle skenování zobrazen na obrazovce. Může obsahovat až 16 znaků. ová adresa cíle. Může obsahovat až 64 znaků. ová adresa, na kterou je po přenosu zasláno oznámení. Může obsahovat až 64 znaků. Předmět u. Může obsahovat až 64 znaků. Jméno odesílatele Volitelné Jméno odesílatele u. Zde uvedené jméno se zobrazí v položce "Odesílatel" nebo podobném poli příjemcovy ové aplikace. Může obsahovat až 32 znaků. Formát souboru (Barevně/ Stupně šedi) Vyžadován o Formát souboru skenovaného dokumentu při barevném skenování. Lze zvolit PDF nebo JPEG. PDF podporuje více stránek v dokumentu, kdežto JPEG ne. 73

76 5. Snímání originálů Položka Nastavení Popis Formát souboru (Černobíle) Vyžadován o Formát souboru skenovaného dokumentu při černobílém skenování. Lze zvolit PDF nebo TIFF. Oba formáty podporují více stránek v dokumentu. Formát skenování Volitelné Zvolte formát snímání originálu z A5, B5, A4, Executive, Half Letter, Letter, Legal, 16K nebo uživatelského formátu. Pokud zvolíte uživatelský formát, vyberte [mm] nebo [palce] a poté zadejte šířku a délku. Rozlišení Volitelné Zvolte rozlišení snímání , , , , nebo dpi. Sytost Volitelné Zadejte sytost obrazu kliknutím na pravé nebo levé tlačítko (šipky). Volbou těchto tlačítek můžete snížit nebo zvýšit sytost obrazu v 5 krocích. Nastavení pro Skenování do FTP Položka Nastavení Popis Číslo bleskové volby Volitelné Zvolte, když nastavujete cíl jako záznam Bleskové volby. 74

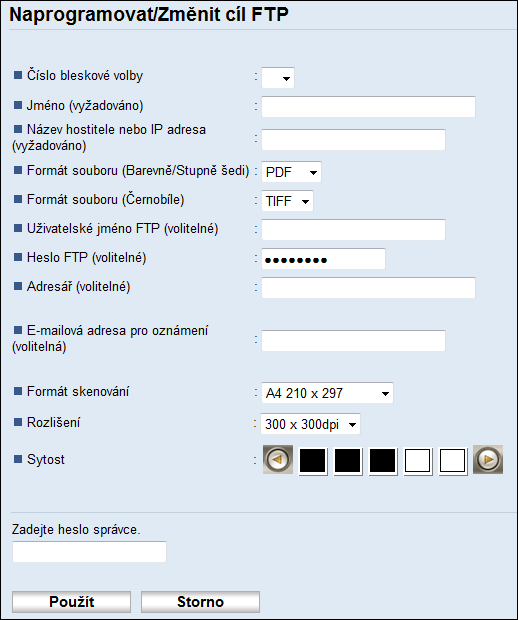

77 Registrace cílů skenování Položka Nastavení Popis Název Název hostitele nebo IP adresa Formát souboru (Barevně/ Stupně šedi) Formát souboru (Černobíle) Vyžadován o Vyžadován o Vyžadován o Vyžadován o Název / jméno cíle. Zde uvedený název bude při výběru cíle skenování zobrazen na obrazovce. Může obsahovat až 16 znaků. Název nebo IP adresa FTP serveru. Může obsahovat až 64 znaků. Formát souboru skenovaného dokumentu při barevném skenování. Lze zvolit PDF nebo JPEG. PDF podporuje více stránek v dokumentu, kdežto JPEG ne. Formát souboru skenovaného dokumentu při černobílém skenování. Lze zvolit PDF nebo TIFF. Oba formáty podporují více stránek v dokumentu. Uživatelské jméno FTP Volitelné Uživatelské jméno pro přihlášení k FTP serveru. Může obsahovat až 32 znaků. Heslo FTP Volitelné Heslo pro přihlášení k FTP serveru. Může obsahovat až 32 znaků. Adresář Volitelné Název adresáře FTP serveru, kde jsou ukládány naskenované soubory. Může obsahovat až 64 znaků. ová adresa pro oznámení Volitelné ová adresa, na kterou je po přenosu zasláno oznámení. Může obsahovat až 64 znaků. Formát skenování Volitelné Zvolte formát snímání originálu z A5, B5, A4, Executive, Half Letter, Letter, Legal, 16K nebo uživatelského formátu. Pokud zvolíte uživatelský formát, vyberte [mm] nebo [palce] a poté zadejte šířku a délku. Rozlišení Volitelné Zvolte rozlišení snímání , , , , nebo dpi. Sytost Volitelné Zadejte sytost obrazu kliknutím na pravé nebo levé tlačítko (šipky). Volbou těchto tlačítek můžete snížit nebo zvýšit sytost obrazu v 5 krocích. 75

78 5. Snímání originálů Nastavení pro Skenování do složky Položka Nastavení Popis Číslo bleskové volby Volitelné Zvolte, když nastavujete cíl jako záznam Bleskové volby. Název Servisní název Vyžadován o Vyžadován o Název / jméno cíle. Zde uvedený název bude při výběru cíle skenování zobrazen na obrazovce. Může obsahovat až 16 znaků. Cesta do adresáře, kam budou uloženy naskenované soubory. Sestává z IP adresy nebo názvu cílového počítače (může obsahovat až 64 znaků) a názvu sdílené složky (může obsahovat až 32 znaků). Doména Volitelné Zadejte název domény, do které patří váš počítač. Může obsahovat až 15 znaků. Přihlašovací uživ. jméno Volitelné Uživatelské jméno pro přihlášení k cílovému počítači. Může obsahovat až 32 znaků. Přihlašovací heslo Volitelné Heslo pro přihlášení k cílovému počítači. Může obsahovat až 32 znaků. Adresář Volitelné Adresář v rámci sdílené složky pro ukládání naskenovaných souborů. Může obsahovat až 64 znaků. ová adresa pro oznámení Volitelné ová adresa, na kterou je po přenosu zasláno oznámení. Může obsahovat až 64 znaků. 76

79 Registrace cílů skenování Položka Nastavení Popis Formát souboru (Barevně/ Stupně šedi) Formát souboru (Černobíle) Vyžadován o Vyžadován o Formát souboru skenovaného dokumentu při barevném skenování. Lze zvolit PDF nebo JPEG. PDF podporuje více stránek v dokumentu, kdežto JPEG ne. Formát souboru skenovaného dokumentu při černobílém skenování. Lze zvolit PDF nebo TIFF. Oba formáty podporují více stránek v dokumentu. Formát skenování Volitelné Zvolte formát snímání originálu z A5, B5, A4, Executive, Half Letter, Letter, Legal, 16K nebo uživatelského formátu. Pokud zvolíte uživatelský formát, vyberte [mm] nebo [palce] a poté zadejte šířku a délku. Rozlišení Volitelné Zvolte rozlišení snímání , , , , nebo dpi. Sytost Volitelné Zadejte sytost obrazu kliknutím na pravé nebo levé tlačítko (šipky). Volbou těchto tlačítek můžete snížit nebo zvýšit sytost obrazu v 5 krocích. Pro posílání souborů em musí být správně nakonfigurováno nastavení SMTP a DNS. Používáte-li funkci skenování do u, zvolte časové pásmo podle své zeměpisné polohy, abyste odeslali se správným datem a časem přenosu. Pro posílání souborů na FTP server nebo počítač musí být správně nakonfigurovány uživatelské jméno, heslo a adresář. V síti, která používá DNS server, uveďte název počítače v položce [Servisní název] a název domény, ke které počítač patří, v položce [Doména]. V tomto případě také nakonfigurujte související nastavení DNS pomocí aplikace Web Image Monitor. Cíle skenování nemohou být zaregistrovány prostřednictvím ovládacího panelu. Změna cílů skenování Tato kapitola popisuje, jak měnit informace o registrovaných cílech. 1. Spusťte webový prohlížeč a zadáním IP adresy se přihlaste k zařízení. 2. Klikněte na [Cíl skenování]. 3. Klikněte na kartu [ ová adresa], [FTP] nebo [Složka]. 77

80 5. Snímání originálů 4. Zvolte položku, kterou chcete změnit, a poté klikněte na [Změnit]. 5. Podle potřeby změňte nastavení. 6. V případě potřeby zadejte heslo správce. 7. Klikněte na [Použít]. 8. Zavřete webový prohlížeč. Existující záznam u tlačítka Bleskové volby (One-touch) můžete zrušit pomocí stránky [Cíl bleskové volby]. Vyberte požadovaný záznam, klikněte na [Smazat] a poté na potvrzovací stránce znovu klikněte na [Použít]. Mazání cílů skenování Tato kapitola popisuje, jak mazat registrované cíle. 1. Spusťte webový prohlížeč a zadáním IP adresy se přihlaste k zařízení. 2. Klikněte na [Cíl skenování]. 3. Klikněte na kartu [ ová adresa], [FTP] nebo [Složka]. 4. Zvolte zadání, které chcete vymazat, a poté klikněte na [Smazat]. 5. Potvrďte, že zadání, které jste zvolili, je to, co chcete vymazat. 6. V případě potřeby zadejte heslo správce. 7. Klikněte na [Použít]. 8. Zavřete webový prohlížeč. 78

81 Základní operace Základní operace Skenování pomocí ovládacího panelu vám umožní odeslat naskenované soubory em (skenování do u), na FTP server (skenování do FTP) nebo do sdílené složky počítače v síti (skenování do složky) či do USB flash disku (skenování do USB). Funkce Skenování do u, Skenování do FTP a Skenování do složky jsou k dispozici pouze prostřednictvím síťového připojení. K funkci Skenování do USB není zapotřebí síťové připojení, naskenované soubory můžete odesílat přímo na USB flash disk vložený do portu na přední části zařízení. Skenování do u/ftp/složky Tato kapitola popisuje základní postup pro odesílání naskenovaných souborů em, na FTP server nebo do počítače v závislosti na zadaném cíli. Pokud vložíte originál jak do ADF, tak na expoziční sklo, má originál v ADF přednost před originálem na expozičním skle. Když chcete používat funkci Skenování do u, Skenování do FTP nebo Skenování do složky, musíte nejprve registrovat cíle do Adresáře pomocí aplikace Web Image Monitor. Podrobnosti viz Str. 72 "Registrace cílů skenování". Funkce skenování do u/ftp/složky nemusí být v závislosti na modelu dostupná. Podrobnosti o rozdílech mezi modely viz Str. 8 "Rozdíly ve vybavení/funkcích mezi různými modely". 1. Originál položte na expoziční sklo nebo do automatického podavače dokumentů (ADF). Ohledně umístění originálu viz Str. 47 "Vkládání originálů". 2. Stiskněte tlačítko [Scanner] (Skener). DCT850 79

82 5. Snímání originálů 3. Stiskněte tlačítko [Address Book] (Adresář) nebo [Dest. ] (Cíl). Alternativně můžete stisknout tlačítko [Shortcut to Func. ], pokud je položka [Shortcut to Function] v nastavení správce nastavena na [Zvolit cíl skeneru]. Podrobnosti ohledně [Shortcut to Function] (Zástupce funkce) viz Str. 154 "Nastavení správce". 4. Stisknutím tlačítka [ ] nebo [ ] vyberte položku [Hledat adresář] a poté stiskněte tlačítko [OK]. Chcete-li vyhledat konkrétní záznam podle názvu, pomocí číselných tlačítek zadejte první písmena názvu a poté stiskněte [OK]. Pokaždé, když zadáte znak, se na displeji zobrazí příslušné jméno. 5. Požadovaný cíl vyhledejte stisknutím tlačítka [ ] nebo [ ] (procházení Adresáře) a poté stiskněte tlačítko [OK]. Když zadáte cíl skenování, nastavení zařízení se automaticky změní podle informací zaregistrovaných k tomuto cíli v Adresáři. V případě potřeby můžete změnit nastavení skenování pomocí ovládacího panelu. Nastavení skenování viz Str. 84 "Zadávání nastavení snímání originálů". 6. Stiskněte tlačítko [Start]. DCT847 V závislosti na nastavení zařízení uvidíte při skenování z expozičního skla následující displej. Uvidíte-li toto zobrazení, pokračujte k dalšímu kroku. 7. Pokud máte ke skenování více originálů, umístěte další originál na expoziční sklo, a poté stiskněte [Ano]. Dokud nejsou naskenovány všechny originály, opakujte tento postup. 8. Po naskenování všech originálů stiskněte tlačítko [Ne], abyste zahájili odesílání naskenovaného souboru. 80

83 Základní operace Ke zrušení skenování stiskněte tlačítko [Scanner] (Skener) a poté tlačítko [Clear/Stop] (Vymazat/ Stop). Naskenované soubory budou odstraněny. Zařízení můžete nakonfigurovat tak, aby skenovalo dokumenty černobíle, v barvě nebo v šedé škále, když v nastavení skenování změníte nastavení [Režim snímání]. Podrobnosti viz Str. 130 "Nastavení funkcí skeneru". Cíl můžete také zadat pomocí tlačítek bleskové volby a tlačítka [Pause/Redial] (Pauza/ Opak.volba). Je-li v nastavení skenování aktivováno nastavení [Neomezené snímání], můžete pokládat originály na expoziční sklo opakovaně při jednom skenování. Podrobnosti viz Str. 130 "Nastavení funkcí skeneru". Je-li v nastavení skenování [Typ souboru] nastaven na [Více stran], můžete naskenovat více stran a vytvořit jediný soubor PDF nebo TIFF obsahující všechny strany. Pokud je však formát souboru JPEG, vytvoří se z každé naskenované stránky jeden soubor. Podrobnosti viz Str. 130 "Nastavení funkcí skeneru". Jestliže v ADF uvízl papír, úloha snímání se zruší. Odstraňte uvízlý papír a znovu naskenujte všechny originály. Informace o směru odstranění papíru uvízlého v ADF viz Str. 198 "Problémy s podáváním papíru". Zadávání cílů snímání pomocí tlačítek bleskové volby nebo pomocí tlačítka [Pause/ Redial] (Pauza/Opak.volba) Tato kapitola popisuje zadávání cílů pomocí následujících tlačítek: Tlačítka bleskové (jednotlačítkové) volby Používejte je k zadávání cílů zaregistrovaných pro Bleskovou volbu. Tlačítko [Pause/Redial] (Pauza/Opak.volba) Stiskněte je k zadání posledně použitého cíle jako cíle stávající úlohy. Použití jednotlačítkové (bleskové) volby Stiskněte to tlačítko bleskové volby, na něž je registrován požadovaný záznam. Stiskněte tlačítko [Shift], chcete-li použít rychlou volbu pod čísly 5 až 8. 81

84 5. Snímání originálů DCT878 Použití tlačítka [Pause/Redial] (Pauza/Opak.volba) Stisknutím tlačítka [Pause/Redial] (Pauza/Opak.volba) zvolíte naposled použitý cíl. DCT877 Když zadáte cíl skenování, nastavení zařízení se automaticky změní podle informací zaregistrovaných k tomuto cíli v Adresáři. V případě potřeby můžete změnit nastavení skenování pomocí ovládacího panelu. Nastavení skenování viz Str. 84 "Zadávání nastavení snímání originálů". Tlačítko [Pause/Redial] (Pauza/Opak.volba) není účinné pro první skenovací úlohu po zapnutí zařízení. K volbě cílů nezaregistrovaných jako záznamy Bleskové volby stiskněte tlačítko [Address Book] (Adresář). Pro zadání cílů pomocí tlačítka [Address Book] (Adresář) viz Str. 79 "Skenování do e- mailu/ftp/složky". Základní postup skenování do USB Tato část popisuje základní postup pro odeslání naskenovaných souborů na USB flash disk. Funkce kopírky a faxu nejsou dostupné u modelů typu 1, když je vložen USB disk. 82

85 Základní operace Pokud se zařízení nepřepne do režimu skenování do USB po vložení USB flash disku, nastavte pol. [Ulož nas.data na USB] na [Aktivní]. Pokud vložíte originál jak do ADF, tak na expoziční sklo, má originál v ADF přednost před originálem na expozičním skle. Toto zařízení nepodporuje použití USB flash disků připojených do externích USB rozbočovačů. Vsuňte svůj USB flash disk přímo do portu USB flash disku umístěného v levém horním rohu zařízení. Některé typy USB flash disků nelze použít. 1. Vložte USB flash disk do předního portu USB. DCT039 Na displeji se zobrazí zpráva "Načítání...". Počkejte, dokud se na displeji nezobrazí zpráva "Uložit naskenovaná data na USB" (trvání závisí na vašem USB flash disku). 2. Originál položte na expoziční sklo nebo do automatického podavače dokumentů (ADF). Pokud je to nutné, nakonfigurujte pokročilé nastavení skenování. Podrobnosti viz Str. 84 "Zadávání nastavení snímání originálů". 3. Stiskněte tlačítko [Start]. 4. Vyberte formát souboru. 5. Pokud máte ke skenování více originálů, umístěte další originál na expoziční sklo, a poté stiskněte [Ano]. Dokud nejsou naskenovány všechny originály, opakujte tento postup. 6. Po naskenování všech originálů stiskněte tlačítko [Ne], abyste zahájili odesílání naskenovaného souboru. 7. Zkontrolujte, zda je na displeji zobrazena zpráva "Připraven". Naskenovaný soubor je vytvořen v kořenové složce USB flash disku. 8. Vyjměte USB flash disk ze zařízení. Ke zrušení skenování stiskněte tlačítko [Scanner] (Skener) a poté tlačítko [Clear/Stop] (Vymazat/ Stop). Naskenované soubory budou odstraněny. 83

86 5. Snímání originálů Zadávání nastavení snímání originálů Když zadáte cíl skenování, nastavení zařízení se automaticky změní podle informací zaregistrovaných k tomuto cíli v Adresáři. V případě potřeby můžete změnit nastavení skenování pro aktuální úlohu pomocí ovládacího panelu. Zadání formátu skenování podle formátu originálu Tato kapitola popisuje, jak zadat formát skenování podle formátu originálu. 1. Stiskněte [For.sn.]. 2. Stisknutím tlačítka [ ] nebo [ ] zvolte formát originálu a poté stiskněte tlačítko [OK]. Pokud jste zvolili cokoli jiného než [Uživatelský formát], nemusíte provádět zbývající kroky. 3. Stisknutím tlačítka [ ] nebo [ ] vyberte [mm] nebo [palce] a poté stiskněte [OK]. 4. Pomocí číselných tlačítek zadejte šířku a poté stiskněte [OK]. K zadání desetinné čárky stiskněte tlačítko [ ]. 5. Pomocí číselných tlačítek zadejte délku a poté stiskněte [OK]. K zadání desetinné čárky stiskněte tlačítko [ ]. Výchozí nastavení [Formátu snímání] můžete změnit tak, aby zařízení vždy skenovalo originály s konkrétním formátem snímání. Podrobnosti viz Str. 130 "Nastavení funkcí skeneru". Nastavení sytosti obrazu Tato kapitola popisuje, jak nastavit sytost obrazu pro stávající úlohu. Existuje pět úrovní sytosti obrazu. Čím vyšší úroveň sytosti, tím tmavší je snímaný obraz. 84

87 Zadávání nastavení snímání originálů 1. Stiskněte tlačítko [Density] (Sytost). DCT Stisknutím tlačítka [ ] nebo [ ] vyberte požadovanou úroveň sytosti a poté stiskněte [OK]. Výchozí nastavení pol. [Sytost] můžete změnit tak, aby zařízení vždy skenovalo s konkrétní úrovní sytosti. Podrobnosti viz Str. 130 "Nastavení funkcí skeneru". Nastavení rozlišení Tato kapitola popisuje, jak specifikovat rozlišení snímání u stávající úlohy. Je šest nastavení rozlišení. Čím vyšší rozlišení, tím vyšší kvalita, ale větší velikost souboru. 1. Stiskněte tlačítko [Image Quality] (Kvalita obrazu). DCT Stisknutím tlačítek [ ], [ ], [ ] nebo [ ] zvolte požadované rozlišení a pak stiskněte [OK]. Výchozí nastavení [Rozlišení] můžete změnit tak, aby zařízení vždy skenovalo s konkrétní úrovní rozlišení. Podrobnosti viz Str. 130 "Nastavení funkcí skeneru". 85

88 5. Snímání originálů Skenování z počítače Skenování z počítače (skenování TWAIN) vám umožňuje obsluhovat zařízení ze svého počítače a skenovat originály přímo do svého počítače. DCT Váš počítač (už s nainstalovaným ovladačem TWAIN) Dejte pokyn zařízení, aby zahájilo skenování originálu, který je vložen do podavače nebo na exp. sklo zařízení. 2. Toto zařízení Originál, který je vložen do zařízení, je nasnímán a data jsou odeslána do klientského počítače. Používání skeneru TWAIN V této části je popsána příprava a postup, které jsou nezbytné pro použití skeneru TWAIN. Abyste mohli používat skener TWAIN, musíte nainstalovat ovladač TWAIN, který naleznete na přiloženém CD. Chcete-li používat TWAIN skener, je nutné nainstalovat aplikaci kompatibilní s TWAIN. Abyste mohli používat zařízení jako TWAIN skener, nejdříve musíte: Nainstalovat ovladač TWAIN. Nainstalovat aplikaci kompatibilní s TWAIN. Skenování TWAIN Skenování TWAIN je možné, pokud je ve vašem počítači aplikace kompatibilní s TWAIN. V následujícím postupu je jako příklad použit operační systém Windows 7 a skenování dokumentu Microsoft Office. 1. Vložte originál. 86

89 Skenování z počítače 2. V nabídce [Start] vyberte položku [Všechny programy], dále [Microsoft Office], vyberte položku [Nástroje Microsoft Office] a potom klikněte na položku [Skenování dokumentu Microsoft Office]. 3. Klikněte na [Skener...]. 87

90 5. Snímání originálů 4. Vyberte skener, který chcete použít. 5. Zaškrtněte políčko [Před skenováním zobrazit dialogové okno ovladače skeneru]. 6. Klikněte na [OK]. 7. Klikněte na tlačítko Skenovat Otevře se dialogové okno ovladače skeneru. 88

91 Skenování z počítače 8. Klikněte na [Sejmout] (Skenovat). 9. Klikněte na [Zavřít]. Nastavení, která můžete nakonfigurovat v dialogovém okně TWAIN DAC Skener: Vyberte skener, který chcete použít. Skener, který vyberete, se stává výchozím skenerem. Kliknutím na [Obnovit] zjistíte všechny dostupné skenery připojené přes USB nebo síť. 2. Originál: Zvolte [Reflexní] ke snímání z expozičního skla nebo [Automatický podavač dokumentů] ke snímání z ADF. 89
