2 Obsah Obsah Popis produktu...4 Obsah dodávky...4 Systémové požadavky...4 Úvod...5 Vlastnosti...6 Popis hardwaru...7 Konektory...7 LED indikátory...8 Konfigurace...9 Webová konfigurační utilita...9 Setup Wizard (Průvodce instalací)...11 Wireless (Bezdrátová síť)...16 Wireless Settings (Nastavení bezdrát. sítě)...17 LAN...24 Nastavení LAN...25 Advanced (Rozšířené nastavení)...27 Performance (Provoz)...27 Filters (Filtry)...28 Tools (Nástroje)...29 Admin (Administrátor)...29 System (Systém)...29 Firmware...30 Status (Stav)...31 Device Info (Informace o zařízení)...31 Log (Záznam činnosti)...32 Stats (Statistiky)...33 Wireless (Bezdrátové připojení)...33 Support (Podpora)...34 Zabezpečení bezdrátové sítě...35 Co je WEP?...35 Konfigurace WEP...36 Co je WPA?...38 Konfigurace WPA-Personal...39 Konfigurace WPA-Enterprise...40 Připojení k bezdrátové síti...41 Ve Windows XP...41 Konfigurace WEP...42 Konfigurace WPA-Personal...44 Řešení problémů...46 Základy bezdrátové komunikace...48 Co je bezdrátová síť?...49 Tipy...51 Režimy bezdrátového provozu...52 D-Link DAP-1160 Návod k použití 2

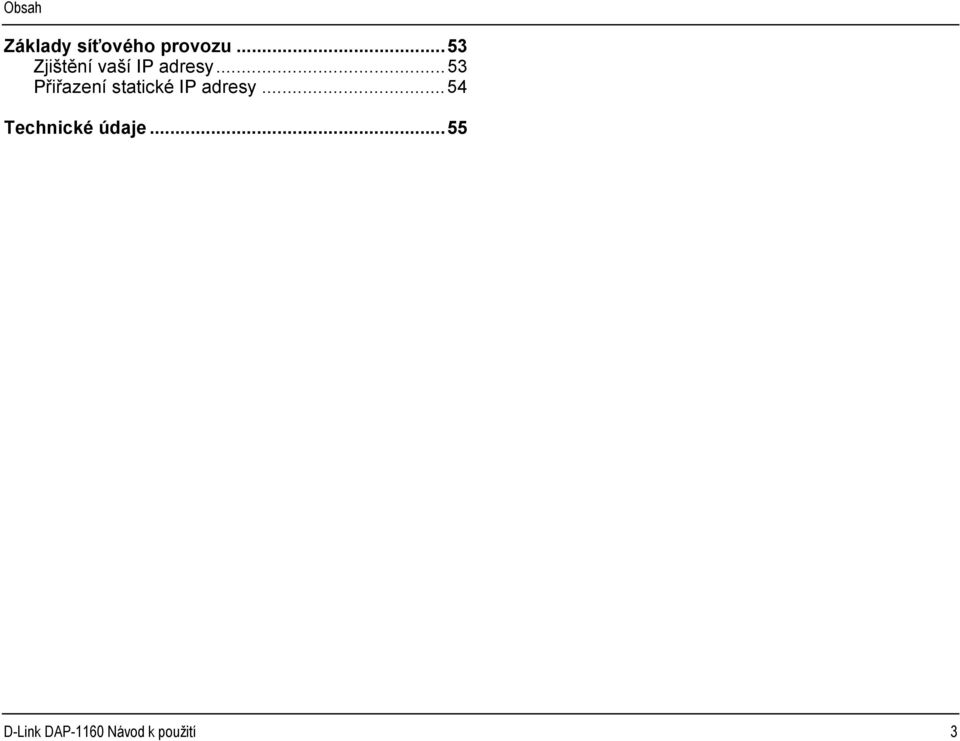

3 Obsah Základy síťového provozu...53 Zjištění vaší IP adresy...53 Přiřazení statické IP adresy...54 Technické údaje...55 D-Link DAP-1160 Návod k použití 3

4 Část 1 Popis produktu Obsah dodávky Bezdrátový přístupový bod D-Link Wireless G DAP-1160 Napájecí adaptér Návod na CD Instalační příručka Ethernetový kabel Poznámka: Použití napájecího zdroje s jiným jmenovitým napětím, než jaké má napájecí zdroj dodávaný s DAP-1160, poškodí zařízení a způsobí ztrátu záruky. Systémové požadavky Počítač s operačním systémem Windows, Macintosh nebo Linux a s nainstalovanou síťovou kartou (ethernetovým adaptérem) Internet Explorer nebo Netscape Navigator verze 6.0 nebo vyšší s aktivovanou podporou JavaScript D-Link DAP-1160 Návod k použití 4

5 Část 1 Popis produktu Úvod Společnost D-Link, lídr v oboru počítačových sítí, představuje nový bezdrátový přístupový bod D-Link řady Wireless G (DAP-1160). S možností bezdrátového přenosu souborů maximální rychlostí až 54 Mb/s 1 vám DAP-1160 poskytuje vysokorychlostní přístup k bezdrátové síti ve vaší domácnosti nebo kanceláři. DAP-1160 je kompatibilní s Wi-Fi IEEE g, což znamená, že umožňuje připojení a spolupráci s jinými bezdrátovými klientskými zařízeními, která jsou kompatibilní s normou g. DAP-1160 je také zpětně kompatibilní se starší normou b. DAP-1160 může být flexibilně nakonfigurován tak, aby pracoval jako přístupový bod (Access Point AP), klient AP (AP Client), most (Bridge), most s AP (Bridge with AP), bezdrátový opakovač (Wireless Repeater), WISP klientský směrovač (WISP Client Router) 2 nebo WISP opakovač (WISP Repeater) 2. Průvodce D-Link's Click 'n Connect zajišťuje, že instalace přístupového bodu DAP-1160 a zprovoznění bezdrátové sítě bude záležitostí několika minut. DAP-1160 obsahuje také vestavěný DHCP server, který může automaticky přiřazovat IP adresy klientům bezdrátové sítě. Přístupový bod DAP-1160 je vybaven funkcemi pro ochranu přístupu do bezdrátové sítě (Wi-Fi Protected Access (WPA-PSK/WPA2-PSK)) a 64/128bitovým WEP šifrováním, aby zajistil zvýšenou úroveň zabezpečení bezdrátové datové komunikace. DAP-1160 obsahuje také další zabezpečovací funkce, aby chránil vaše bezdrátové spojení před neoprávněným přístupem. Přístupový bod DAP-1160 se snadno použitelnou správou přes webové rozhraní je správnou volbou pro vytvoření vaší první bezdrátové sítě i pro rozšíření dosahu již existující sítě. 1 Maximální rychlost bezdrátového přenosu vychází ze specifikací standardu IEEE g. Skutečná rychlost se bude lišit. Na rychlost přenosu dat mohou mít negativní vliv podmínky v síti a faktory prostředí, například objem síťového provozu, stavební materiály a konstrukce, režie sítě atd. 2 Funkce dostupná v připravované verzi firmwaru. D-Link DAP-1160 Návod k použití 5

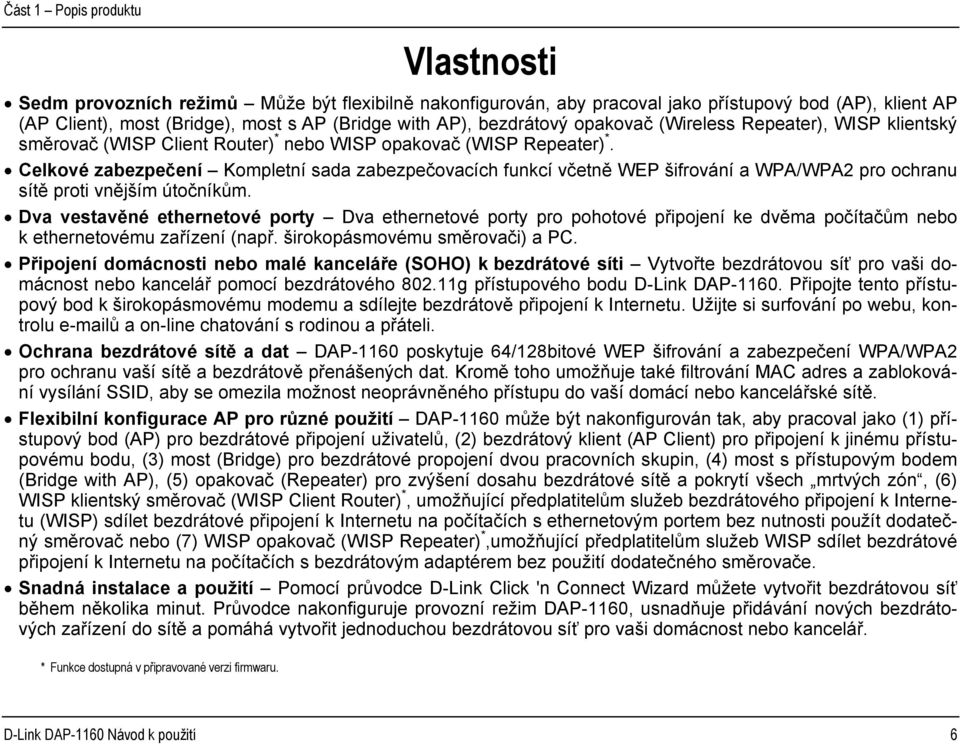

6 Část 1 Popis produktu Vlastnosti Sedm provozních režimů Může být flexibilně nakonfigurován, aby pracoval jako přístupový bod (AP), klient AP (AP Client), most (Bridge), most s AP (Bridge with AP), bezdrátový opakovač (Wireless Repeater), WISP klientský směrovač (WISP Client Router) * nebo WISP opakovač (WISP Repeater) *. Celkové zabezpečení Kompletní sada zabezpečovacích funkcí včetně WEP šifrování a WPA/WPA2 pro ochranu sítě proti vnějším útočníkům. Dva vestavěné ethernetové porty Dva ethernetové porty pro pohotové připojení ke dvěma počítačům nebo k ethernetovému zařízení (např. širokopásmovému směrovači) a PC. Připojení domácnosti nebo malé kanceláře (SOHO) k bezdrátové síti Vytvořte bezdrátovou síť pro vaši domácnost nebo kancelář pomocí bezdrátového g přístupového bodu D-Link DAP Připojte tento přístupový bod k širokopásmovému modemu a sdílejte bezdrátově připojení k Internetu. Užijte si surfování po webu, kontrolu ů a on-line chatování s rodinou a přáteli. Ochrana bezdrátové sítě a dat DAP-1160 poskytuje 64/128bitové WEP šifrování a zabezpečení WPA/WPA2 pro ochranu vaší sítě a bezdrátově přenášených dat. Kromě toho umožňuje také filtrování MAC adres a zablokování vysílání SSID, aby se omezila možnost neoprávněného přístupu do vaší domácí nebo kancelářské sítě. Flexibilní konfigurace AP pro různé použití DAP-1160 může být nakonfigurován tak, aby pracoval jako (1) přístupový bod (AP) pro bezdrátové připojení uživatelů, (2) bezdrátový klient (AP Client) pro připojení k jinému přístupovému bodu, (3) most (Bridge) pro bezdrátové propojení dvou pracovních skupin, (4) most s přístupovým bodem (Bridge with AP), (5) opakovač (Repeater) pro zvýšení dosahu bezdrátové sítě a pokrytí všech mrtvých zón, (6) WISP klientský směrovač (WISP Client Router) *, umožňující předplatitelům služeb bezdrátového připojení k Internetu (WISP) sdílet bezdrátové připojení k Internetu na počítačích s ethernetovým portem bez nutnosti použít dodatečný směrovač nebo (7) WISP opakovač (WISP Repeater) *,umožňující předplatitelům služeb WISP sdílet bezdrátové připojení k Internetu na počítačích s bezdrátovým adaptérem bez použití dodatečného směrovače. Snadná instalace a použití Pomocí průvodce D-Link Click 'n Connect Wizard můžete vytvořit bezdrátovou síť během několika minut. Průvodce nakonfiguruje provozní režim DAP-1160, usnadňuje přidávání nových bezdrátových zařízení do sítě a pomáhá vytvořit jednoduchou bezdrátovou síť pro vaši domácnost nebo kancelář. * Funkce dostupná v připravované verzi firmwaru. D-Link DAP-1160 Návod k použití 6

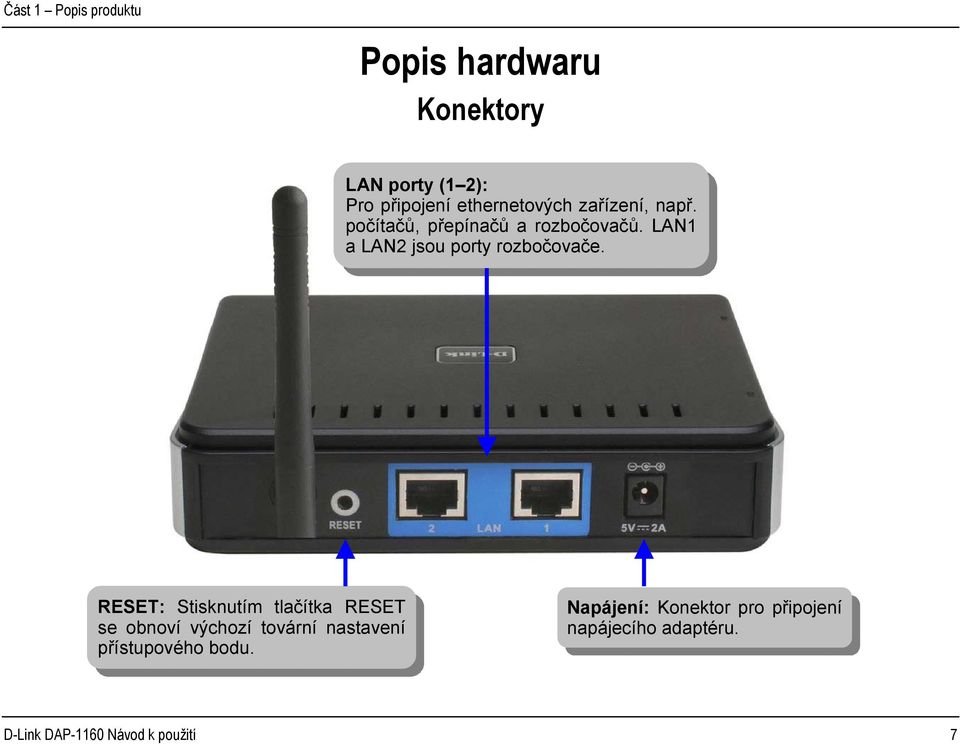

7 Část 1 Popis produktu Popis hardwaru Konektory LAN porty (1 2): Pro připojení ethernetových zařízení, např. počítačů, přepínačů a rozbočovačů. LAN1 a LAN2 jsou porty rozbočovače. RESET: Stisknutím tlačítka RESET se obnoví výchozí tovární nastavení přístupového bodu. Napájení: Konektor pro připojení napájecího adaptéru. D-Link DAP-1160 Návod k použití 7

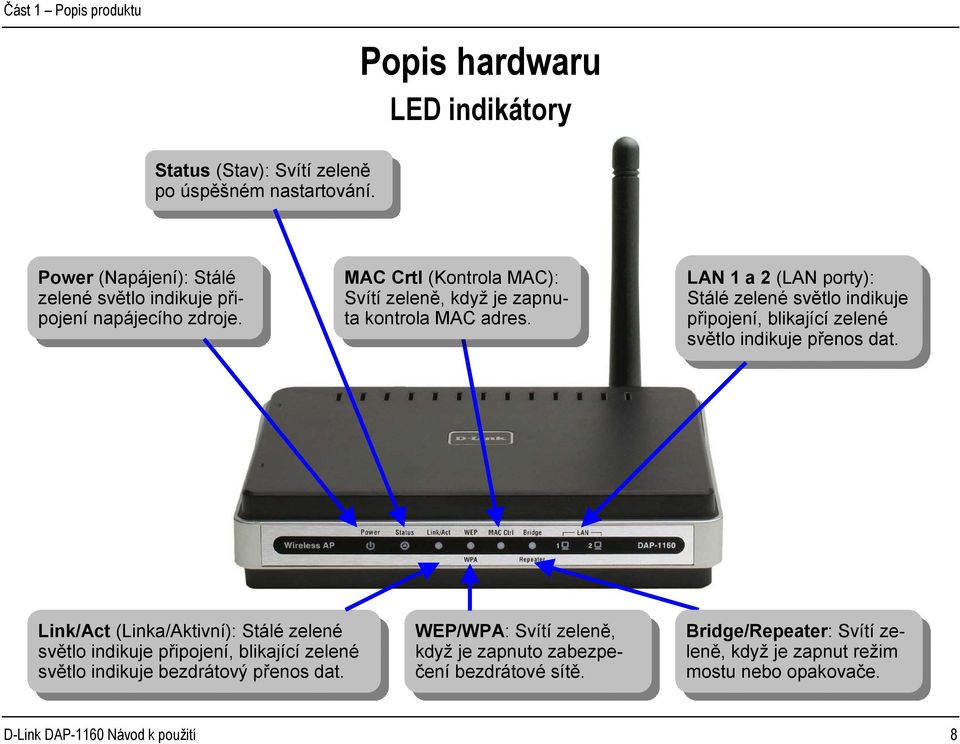

8 Část 1 Popis produktu Popis hardwaru LED indikátory Status (Stav): Svítí zeleně po úspěšném nastartování. Power (Napájení): Stálé zelené světlo indikuje připojení napájecího zdroje. MAC Crtl (Kontrola MAC): Svítí zeleně, když je zapnuta kontrola MAC adres. LAN 1 a 2 (LAN porty): Stálé zelené světlo indikuje připojení, blikající zelené světlo indikuje přenos dat. Link/Act (Linka/Aktivní): Stálé zelené světlo indikuje připojení, blikající zelené světlo indikuje bezdrátový přenos dat. WEP/WPA: Svítí zeleně, když je zapnuto zabezpečení bezdrátové sítě. Bridge/Repeater: Svítí zeleně, když je zapnut režim mostu nebo opakovače. D-Link DAP-1160 Návod k použití 8

9 Část 2 Konfigurace Konfigurace Tato část vám ukáže, jak nakonfigurovat váš nový bezdrátový přístupový bod D-Link pomocí webové konfigurační utility. Webová konfigurační utilita Pokud chcete změnit výchozí nastavení nebo optimalizovat provoz DAP-1160, je pro tento účel připravena konfigurační utilita D-Link. Po dokončení prvotní instalace můžete kdykoli vyvolat konfigurační menu spuštěním webového prohlížeče a zadáním IP adresy DAP Výchozí IP adresa DAP-1160 je uvedena níže: Spusťte webový prohlížeč. Zadejte IP adresu DAP ( ). Poznámka: Pokud jste změnili výchozí IP adresu přiřazenou DAP-1160, nezapomeňte zadat správnou IP adresu. Do pole User Name zadejte admin. Pole Password nechejte prázdné. Klikněte na OK. D-Link DAP-1160 Návod k použití 9

10 Část 2 Konfigurace Po přihlášení se zobrazí stránka Setup > Wizard: D-Link DAP-1160 Návod k použití 10

11 Část 2 Konfigurace Setup Wizard (Průvodce instalací ) Setup Wizard slouží pro rychlou a snadnou instalaci a konfiguraci nastavení zabezpečení bezdrátového přístupového bodu. Pro jeho spuštění klikněte na Launch Setup Wizard. D-Link DAP-1160 Návod k použití 11

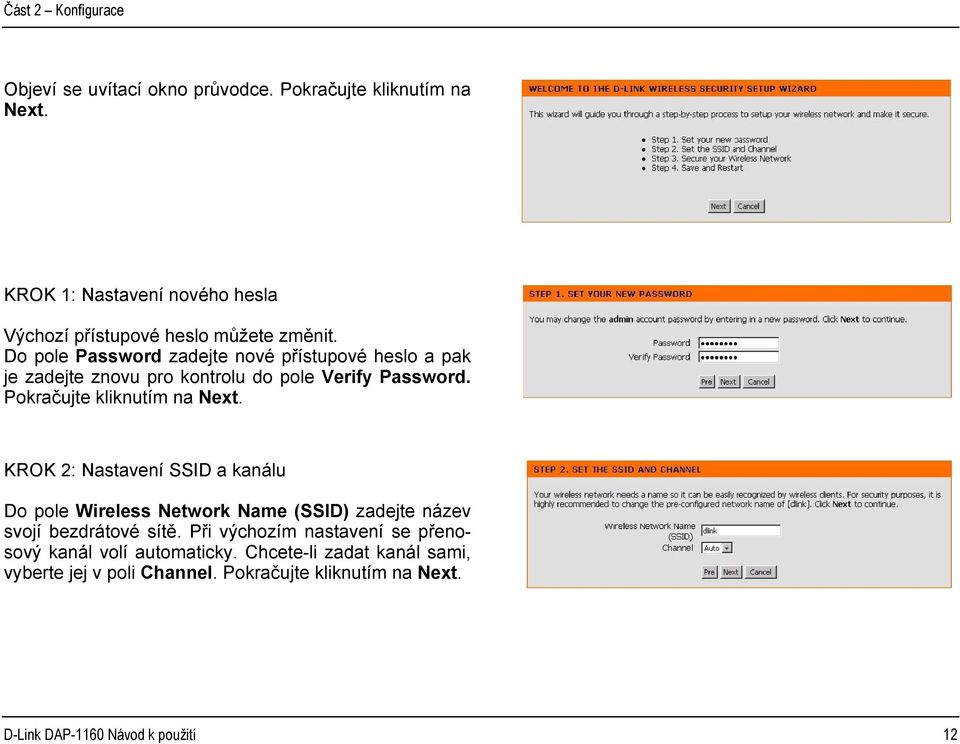

12 Část 2 Konfigurace Objeví se uvítací okno průvodce. Pokračujte kliknutím na Next. KROK 1: Nastavení nového hesla Výchozí přístupové heslo můžete změnit. Do pole Password zadejte nové přístupové heslo a pak je zadejte znovu pro kontrolu do pole Verify Password. Pokračujte kliknutím na Next. KROK 2: Nastavení SSID a kanálu Do pole Wireless Network Name (SSID) zadejte název svojí bezdrátové sítě. Při výchozím nastavení se přenosový kanál volí automaticky. Chcete-li zadat kanál sami, vyberte jej v poli Channel. Pokračujte kliknutím na Next. D-Link DAP-1160 Návod k použití 12

13 Část 2 Konfigurace KROK 3: Zabezpečení bezdrátové sítě Vyberte typ zabezpečení bezdrátové sítě, který chcete použít Best (Nejlepší) - WPA2 autentizace Better (Lepší) - WPA autentizace Good (Dobré) - WEP šifrování None (Žádné) - Žádné zabezpečení Pokračujte kliknutím na Next. KROK 3: Nastavení hesla pro zabezpečení bezdrátové sítě Pokud jste vybrali zabezpečení typu GOOD (WEP), zadejte Key Type (typ klíče), Key Size (délku klíče) a Wireless Security Password (zabezpečovací heslo). Pokračujte kliknutím na Next. D-Link DAP-1160 Návod k použití 13

14 Část 2 Konfigurace KROK 3: Nastavení hesla pro zabezpečení bezdrátové sítě Pokud jste vybrali zabezpečení typu BETTER/BEST, zadejte Wireless Security Password (zabezpečovací heslo) v délce 8 63 znaků. Pokračujte kliknutím na Next. KROK 4: Uložení a restart Pokud jste zvolili zabezpečení typu GOOD, zobrazí se následující ukončovací okno s přehledem nastavení a zadaným WEP klíčem. Tento klíč musí být použit také pro bezdrátové klienty připojované k síti. Nastavení si vytiskněte nebo zapište. Klikněte na Save. D-Link DAP-1160 Návod k použití 14

15 Část 2 Konfigurace KROK 4: Uložení a restart Pokud jste zvolili zabezpečení typu BETTER, zobrazí se následující ukončovací okno s přehledem nastavení a zadaným sdíleným klíčem. Tento klíč musí být použit také pro bezdrátové klienty připojované k síti. Nastavení si vytiskněte nebo zapište. Klikněte na Save. KROK 4: Uložení a restart Pokud jste zvolili zabezpečení typu BEST, zobrazí se následující ukončovací okno s přehledem nastavení a zadaným sdíleným klíčem. Tento klíč musí být použit také pro bezdrátové klienty připojované k síti. Nastavení si vytiskněte nebo zapište. Klikněte na Save. D-Link DAP-1160 Návod k použití 15

16 Část 2 Konfigurace Wireless (Bezdrátová síť) Stránka Wireless se používá pro konfiguraci nastavení bezdrátové sítě pro přístupový bod. V této stránce se konfiguruje také zabezpečení bezdrátové sítě. D-Link DAP-1160 Návod k použití 16

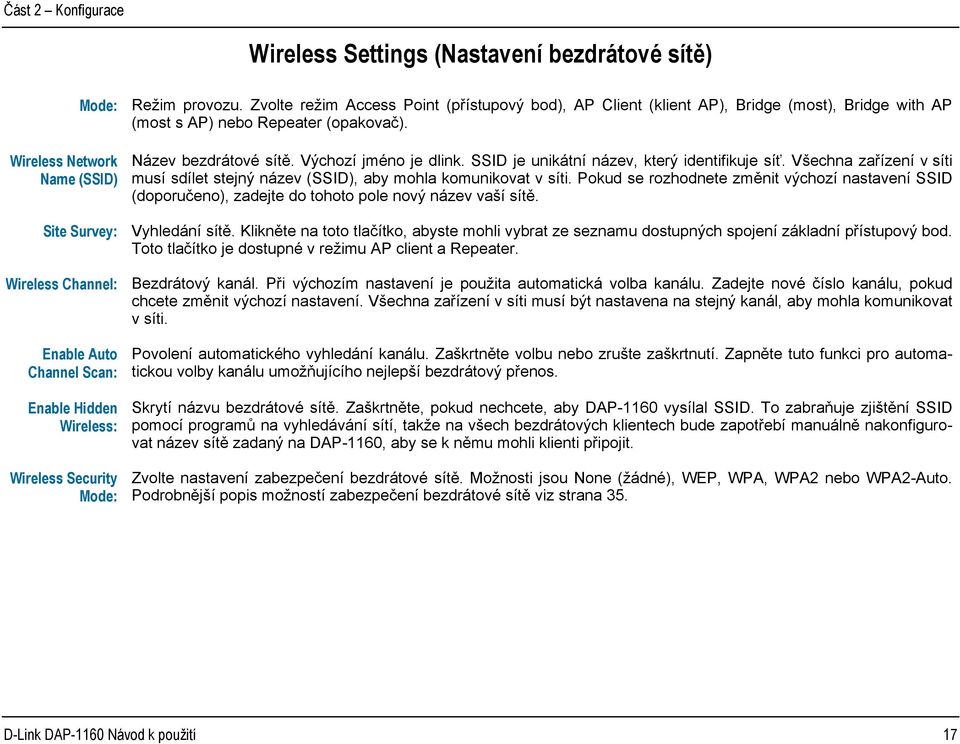

17 Část 2 Konfigurace Wireless Settings (Nastavení bezdrátové sítě) Mode: Režim provozu. Zvolte režim Access Point (přístupový bod), AP Client (klient AP), Bridge (most), Bridge with AP (most s AP) nebo Repeater (opakovač). Wireless Network Name (SSID) Site Survey: Wireless Channel: Enable Auto Channel Scan: Enable Hidden Wireless: Wireless Security Mode: Název bezdrátové sítě. Výchozí jméno je dlink. SSID je unikátní název, který identifikuje síť. Všechna zařízení v síti musí sdílet stejný název (SSID), aby mohla komunikovat v síti. Pokud se rozhodnete změnit výchozí nastavení SSID (doporučeno), zadejte do tohoto pole nový název vaší sítě. Vyhledání sítě. Klikněte na toto tlačítko, abyste mohli vybrat ze seznamu dostupných spojení základní přístupový bod. Toto tlačítko je dostupné v režimu AP client a Repeater. Bezdrátový kanál. Při výchozím nastavení je použita automatická volba kanálu. Zadejte nové číslo kanálu, pokud chcete změnit výchozí nastavení. Všechna zařízení v síti musí být nastavena na stejný kanál, aby mohla komunikovat v síti. Povolení automatického vyhledání kanálu. Zaškrtněte volbu nebo zrušte zaškrtnutí. Zapněte tuto funkci pro automatickou volby kanálu umožňujícího nejlepší bezdrátový přenos. Skrytí názvu bezdrátové sítě. Zaškrtněte, pokud nechcete, aby DAP-1160 vysílal SSID. To zabraňuje zjištění SSID pomocí programů na vyhledávání sítí, takže na všech bezdrátových klientech bude zapotřebí manuálně nakonfigurovat název sítě zadaný na DAP-1160, aby se k němu mohli klienti připojit. Zvolte nastavení zabezpečení bezdrátové sítě. Možnosti jsou None (žádné), WEP, WPA, WPA2 nebo WPA2-Auto. Podrobnější popis možností zabezpečení bezdrátové sítě viz strana 35. D-Link DAP-1160 Návod k použití 17

18 Část 2 Konfigurace Režim Access Point D-Link DAP-1160 Návod k použití 18

19 Část 2 Konfigurace Nastavení režimu Access Point Wireless Network Name (SSID) Název bezdrátové sítě (SSID) je unikátní název, který identifikuje síť. Všechna zařízení v síti musí sdílet stejný název, aby mohla komunikovat v síti. Pokud se rozhodnete změnit výchozí nastavení SSID (doporučeno), zadejte do tohoto pole nový název vaší sítě. Site Survey: Tato volba není v režimu Access Point dostupná. Wireless Channel: Při výchozím nastavení je použita automatická volba kanálu. Zadejte nové číslo kanálu, pokud jej chcete změnit. Enable Auto Channel Scan: Zaškrtněte tuto volbu, pokud chcete použít automatickou volbu kanálu umožňujícího nejlepší bezdrátový přenos. Enable Hidden Wireless: Zaškrtněte tuto volbu, pokud nechcete, aby DAP-1160 vysílal SSID. To zabraňuje zjištění SSID pomocí programů na vyhledávání sítí, takže na všech bezdrátových klientech bude zapotřebí manuálně nakonfigurovat název sítě zadaný na DAP-1160, aby se k němu mohli klienti připojit. D-Link DAP-1160 Návod k použití 19

20 Část 2 Konfigurace Nastavení režimu AP Client Wireless Network Name (SSID) Site Survey: Wireless Channel: Enable Auto Channel Scan: Enable Hidden Wireless: Můžete zadat název bezdrátové sítě (SSID) nastavený v základním AP nebo použít funkci vyhledání sítě pro nalezení základního AP. Klikněte na toto tlačítko abyste mohli vybrat ze seznamu dostupných spojení základní AP. Zobrazí se použitý kanál. Kanál se nastaví podle základního AP. Tato volba není v režimu AP Client dostupná. Tato volba není v režimu AP Client dostupná. D-Link DAP-1160 Návod k použití 20

21 Část 2 Konfigurace Nastavení režimu Bridge V režimu Bridge spojuje DAP-1160 bezdrátově několik sítí, aniž sám funguje jako bezdrátový AP. Wireless Network Name (SSID) Site Survey: Wireless Channel: Enable Auto Channel Scan: Název bezdrátové sítě (SSID) je unikátní název, který identifikuje síť. Všechna zařízení v síti musí sdílet stejný název, aby mohla komunikovat v síti. Pokud se rozhodnete změnit výchozí nastavení SSID (doporučeno), zadejte do tohoto pole nový název vaší sítě. Tato volba není v režimu Bridge dostupná. Všechna zařízení v síti musí sdílet stejný kanál. Tato volba není v režimu Bridge dostupná. Enable Hidden Wireless: Remote AP MAC: WDS Security: None: WEP64/128: WPA-PSK/WPA2- PSK: Tato volba není v režimu Bridge dostupná. Zadejte MAC adresy přístupových bodů ve vaší síti, které budou sloužit jako mosty pro bezdrátové spojení více sítí. Zvolte none pro provoz bez šifrování v celé síti. Zvolte WEP 64bits/128bits pro omezení komunikace jen na ta zařízení, která sdílí stejné nastavení WEP. Zvolte WPA-PSK, WPA2-PSK pro zabezpečení vaší sítě pomocí hesla a dynamických změn klíče (není zapotřebí RADIUS server). Poznámka: Režim Bridge není ve standardech WiFi nebo IEEE plně specifikován. Může fungovat s dalšími DAP Komunikace s jinými přístupovými body není zaručena. D-Link DAP-1160 Návod k použití 21

22 Část 2 Konfigurace Nastavení režimu Bridge with AP V režimu Bridge with AP spojuje DAP-1160 bezdrátově několik sítí a přitom funguje ještě jako bezdrátový AP. Most umožňuje vzájemnou standardizovanou bezdrátovou komunikaci přístupových bodů. Může také zjednodušit síťovou infrastrukturu zredukováním potřebné kabeláže. Přístupové body fungují v podstatě současně jako klienti i AP. Wireless Network Name (SSID) Site Survey: Wireless Channel: Enable Auto Channel Scan: Enable Hidden Wireless: Wireless Security Mode: Remote AP MAC: Název bezdrátové sítě (SSID) je unikátní název, který identifikuje síť. Všechna zařízení v síti musí sdílet stejný název, aby mohla komunikovat v síti. Pokud se rozhodnete změnit výchozí nastavení SSID (doporučeno), zadejte do tohoto pole nový název vaší sítě. Tato volba není v režimu Bridge with AP dostupná. Zadejte nové číslo, pokud chcete změnit výchozí nastavení Všechna zařízení v síti musí sdílet stejný kanál, aby mohla komunikovat v síti. Tato volba není v režimu Bridge with AP dostupná. Zaškrtněte tuto volbu, pokud nechcete, aby DAP-1160 vysílal SSID. To zabraňuje zjištění SSID pomocí programů na vyhledávání sítí, takže na všech bezdrátových klientech bude zapotřebí manuálně nakonfigurovat název sítě zadaný na DAP-1160, aby se k němu mohli klienti připojit. Zvolte nastavení zabezpečení bezdrátové sítě. Možnosti jsou None (žádné), WEP, WPA, WPA2 nebo WPA2-Auto. Podrobnější popis možností zabezpečení bezdrátové sítě viz strana 35. Zadejte MAC adresy přístupových bodů ve vaší síti, které budou sloužit jako mosty pro bezdrátové spojení více sítí. D-Link DAP-1160 Návod k použití 22

23 Část 2 Konfigurace WDS Security: None: WEP64/128: WPA-PSK/WPA2- PSK: Zvolte none pro provoz bez šifrování v celé síti. Zvolte WEP 64bits/128bits pro omezení komunikace jen na ta zařízení, která sdílí stejné nastavení WEP. Zvolte WPA-PSK, WPA2-PSK pro zabezpečení vaší sítě pomocí hesla a dynamických změn klíče (není zapotřebí RADIUS server). Poznámka: Režim Bridge není ve standardech WiFi nebo IEEE plně specifikován. Může fungovat s dalšími DAP Komunikace s jinými přístupovými body není zaručena. Nastavení režimu Repeater Wireless Network Name (SSID) Název bezdrátové sítě (SSID) je unikátní název, který identifikuje síť. Všechna zařízení v síti musí sdílet stejný název, aby mohla komunikovat v síti. Pokud se rozhodnete změnit výchozí nastavení SSID (doporučeno), zadejte do tohoto pole nový název vaší sítě. Site Survey: Wireless Channel: Enable Auto Channel Scan: Enable Hidden Wireless: Klikněte na toto tlačítko abyste mohli vybrat ze seznamu dostupných spojení základní AP. Tato volba není v režimu Repeater dostupná. Zobrazí se použitý kanál. Kanál bude odpovídat základnímu AP. Tato volba není v režimu Repeater dostupná. Tato volba není v režimu Repeater dostupná. D-Link DAP-1160 Návod k použití 23

24 Část 2 Konfigurace LAN LAN neboli lokální počítačová síť (Local Area Network) je vaše soukromá interní síť. Tato stránka umožňuje nakonfigurovat nastavení IP pro rozhraní LAN na DAP IP adresa může být změněna podle intervalu IP vaší současné sítě. Tuto IP adresu nelze vidět z Internetu. D-Link DAP-1160 Návod k použití 24

25 Část 2 Konfigurace Nastavení LAN LAN Connection Type: Ve výchozím nastavení je DAP-1160 nakonfigurován na použití statické IP adresy. Tuto volbu použijte, pokud nemáte v síti DHCP server nebo pokud chcete přiřadit DAP-1160 statickou IP adresu. Static IP: Tuto volbu použijte, pokud přiřazujete IP adresu manuálně. Dynamic IP: IP Address: Tuto volbu použijte, když chcete, aby byla IP adresa pro DAP-1160 automaticky přiřazována pomocí DHCP serveru ve vaší síti. Výchozí IP adresa přístupového bodu je Subnet Mask: Výchozí maska podsítě je Všechna zařízení v síti musí mít stejnou masku podsítě, aby mohla komunikovat v síti. Gateway address: Zadejte IP adresu směrovače ve vaší síti. D-Link DAP-1160 Návod k použití 25

26 Část 2 Konfigurace Enable DHCP Server: DHCP IP Address Range: DHCP Lease Time: Dynamic DHCP Client List: Při výchozím nastavení je funkce DHCP serveru vypnuta. Pokud chcete používat DAP-1160 jako DHCP server pro automatické přiřazování dynamických IP adres v síti, zaškrtněte tuto volbu. Pokud jste zapnuli funkci DHCP serveru, zadejte počáteční a koncovou adresu pro určení rozmezí IP adres ve vaší síti. Zadejte dobu zapůjčení IP adresy, po které funkce DHCP na DAP-1160 automaticky obnovuje IP adresy ve vaší síti. Seznam zařízení ve vaší síti, která dostávají dynamické IP adresy od DAP D-Link DAP-1160 Návod k použití 26

27 Část 2 Konfigurace TX Rates: Transmit Power: Beacon Interval: Vyberte rychlost přenosu v síti. Advanced (Rozšířené nastavení) Performance (Provoz) Vyberte vysílací výkon 100%, 50% (-3dB), 25% (-6dB), 12.5% (-9dB) (minimální výkon). Beacon je speciální paket. Tyto pakety posílá přístupový bod pro synchronizaci bezdrátové sítě. Zadejte hodnotu intervalu vysílání. Doporučuje se výchozí hodnota 100. RTS Threshold: Tato hodnota by měla zůstat na výchozím nastavení Při potížích s konzistencí dat by měla být provedena jen malá změna. Rozmezí je 256 až Fragmentation: DTIM Interval (Beacon Rate): Mode Setting: Preamble: Tato hodnota by měla zůstat na výchozím nastavení Pokud zjistíte větší chybovost přenosu paketů, můžete práh fragmentace trochu snížit. Rozmezí je 256 až 2346 (jen sudá čísla). Příliš nízká hodnota může snížit přenosový výkon. Výchozí nastavení DTIM (Delivery Traffic Indication Message) je 3, rozmezí je 1 až 255. DTIM je odpočet informující klienty o dalším okně pro naslouchání vysílání a skupinové zprávy. Pro maximální rychlost zvolte G Mode, aby se do sítě začlenila jen zařízení g. Zvolte Mix Mode pro souběžný provoz g a b zařízení ve vaší síti. Výchozí nastavení je Long Preamble (Dlouhé záhlaví). V sítích se silným provozem by se měla používat kratší délka záhlaví Short Preamble. Tato volba definuje délku CRC bloku (používá se pro detekci chyb při přenosu dat) pro komunikaci mezi přístupovým bodem a bezdrátovými síťovými adaptéry. D-Link DAP-1160 Návod k použití 27

28 Část 2 Konfigurace Filters (Filtry) MAC filtry použijte, abyste povolili (Enable) nebo zakázali (Disable) přístup bezdrátových klientů k DAP-1160 podle jejich MAC adres. MAC adresy můžete přidávat manuálně nebo je vybírat ze seznamu klientů, kteří jsou právě připojeni k AP (Connected PCs). Při výchozím nastavení jsou MAC filtry vypnuty (Disable). Použitím filtrů můžete zlepšit zabezpečení sítě. MAC Filter List: V tomto seznamu se zobrazují MAC adresy, které jsou ve vybraném filtru. D-Link DAP-1160 Návod k použití 28

29 Část 2 Konfigurace Tools (Nástroje) Admin (Administrátor) New Password Confirm Password Zadejte nové heslo. Zadejte znovu heslo, abyste je potvrdili. System (Systém) Save Settings: Load Settings: Restore: Aktuální nastavení přístupového bodu lze uložit do souboru na pevném disku vybraného počítače pomocí tlačítka Save. Uložený soubor s nastavením lze nahrát zpět do přístupového bodu. Klikněte na tlačítko Browse (Procházet), abyste našli požadovaný soubor. Po výběru souboru klikněte na tlačítko Upload Settings, aby se soubor přenesl do přístupového bodu. Kliknutím na tlačítko Restore Device můžete resetovat DAP-1160 pro obnovení továrního nastavení. Při této operaci bude zrušeno aktuální nastavení přístupového bodu. Pokud je budete potřebovat, předem si je uložte. D-Link DAP-1160 Návod k použití 29

30 Část 2 Konfigurace Firmware Na této stránce můžete upgradovat firmware DAP Když v tomto okně kliknete na Click here to check..., připojíte se na webové stránky D-Link, odkud si můžete stáhnout nejnovější update firmwaru. Po stažení firmwaru na váš pevný disk klikněte na tlačítko Browse (Procházet) a vyhledejte soubor pro upgrade firmwaru, který chcete použít. Klikněte na Apply (Použít). D-Link DAP-1160 Návod k použití 30

31 Část 2 Konfigurace Status (Stav) Device Info (Informace o zařízení) V tomto okně se zobrazuje použitá verze firmwaru a aktuální nastavení ethernetového připojení a bezdrátové LAN na DAP D-Link DAP-1160 Návod k použití 31

32 Část 2 Konfigurace View Log (Prohlížení deníku) DAP-1160 udržuje průběžné záznamy (provozní deník) o událostech a aktivitách na AP. Při restartování zařízení se záznamy vymažou. Soubory se záznamy můžete ukládat pomocí nastavení Log Setting. First Page - První strana deníku. Last Page - Poslední strana deníku. Previous - Přechod na předchozí stranu deníku. Next - Přechod na další stranu deníku. Clear - Vymazání všech záznamů. Log Settings - Vyvolá stránku pro konfiguraci deníku. Log Settings (Nastavení protokolování) DAP-1160 dokáže záznamy o aktivitách a událostech nejen ukládat a zobrazovat, ale také odesílat na jiné místo. Záznamy lze posílat přes na ový účet. Log (Záznam činnost) D-Link DAP-1160 Návod k použití 32

33 Část 2 Konfigurace Traffic Statistics (Statistiky provozu) DAP-1160 udržuje statistiky o provozu, který přes něj prochází. Můžete vidět počet paketů, které prošly ethernetovou a bezdrátovou částí sítě. Počitadla provozu se při restartu zařízení vynulují. Stats (Statistiky) Connected Wireless PCs List (Seznam připojených bezdrátových klientů) Tento seznam ukazuje dobu připojení a MAC adresy připojených PC. Wireless (Bezdrátové připojení) D-Link DAP-1160 Návod k použití 33

34 Část 2 Konfigurace Support (Podpora) Stránka podpory obsahuje odkazy na nápovědu ke všem funkcím DAP D-Link DAP-1160 Návod k použití 34

35 Část 3 Zabezpečení Zabezpečení bezdrátové sítě Tato část vás seznámí s různými úrovněmi zabezpečení, které můžete použít pro ochranu dat před vetřelci. Přístupový bod DAP-1160 nabízí následující typy zabezpečení: WPA-Personal (Pre-Shared Key) WPA-Enterprise (Extensible Authentication Protocol) WPA2-Personal (Pre-Shared Key 2) WPA2-Enterprise (Extensible Authentication Protocol 2) WPA2-Auto-Personal WPA2-Auto-Enterprise (Extensible Authentication Protocol 2 Auto) WEP (Wired Equivalent Privacy) Co je WEP? WEP je zkratkou z Wired Equivalent Privacy (neboli zabezpečení srovnatelné s přenosem v kabelové síti). Je založen na standardu IEEE a používá šifrovací algoritmus RC4. WEP poskytuje zabezpečení pomocí šifrování dat v bezdrátové síti, takže jsou chráněna při přenosu z jednoho bezdrátového zařízení do jiného. Pro získání přístupu do WEP sítě musíte znát klíč. Klíč je řetězec znaků, který si sami vytvoříte. Když používáte WEP, musíte určit úroveň zabezpečení. Typ zabezpečení určuje délku klíče. 128bitové šifrování vyžaduje delší klíč než 64bitové šifrování, ale je zato bezpečnější. Klíče jsou definovány zadáním řetězce ve formátu HEX (hexadecimálním pomocí znaků 0 9, A F) nebo ASCII (American Standard Code for Information Interchange alfanumerická znaky). V ASCII formátu můžete zadat řetězec, který si snáze zapamatujete, HEX však umožňuje větší počet kombinací. ASCII řetězec je pro použití v síti interně převeden na HEX formát. Lze definovat až čtyři klíže, abyste je mohli snadno měnit. D-Link DAP-1160 Návod k použití 35

36 Část 3 Zabezpečení Konfigurace WEP Doporučuje se nastavit šifrování nejprve na bezdrátovém přístupovém bodu a až pak na bezdrátových síťových adaptérech. Před zapnutím šifrováním vytvořte nejprve bezdrátové spojení. Při zapnutí šifrování může poklesnout rychlost přenosu uživatelských dat v důsledku zvýšení režie sítě. 1. Vyvolejte webovou konfiguraci tak, že spustíte webový prohlížeč, zadáte IP adresu přístupového bodu (výchozí adresa je ) a přihlásíte se zadáním jména a hesla. Na levé straně nabídky klikněte na Wireless Settings. 2. Z menu Security Mode vyberte Enable WEP Security. 3. Z menu Authentication vyberte Shared Key nebo Open. 4. Z menu WEP Encryption vyberte 64Bit nebo 128Bit šifrování. 5. Z menu Key Type vyberte HEX nebo ASCII. HEX (doporučeno) Lze zadávat písmena A F a číslice 0 9. ASCII Lze zadávat všechna písmena a číslice. D-Link DAP-1160 Návod k použití 36

37 Část 3 Zabezpečení 6. Do pole Key 1 zadejte WEP klíč, který chcete vytvořit. Přesně stejný klíč musíte zadat na všech bezdrátových zařízeních v síti. Můžete zadat až čtyři různé klíče. 7. Klikněte na Save Settings, abyste nastavení uložili. Pokud konfigurujete přístupový bod prostřednictvím bezdrátového adaptéru, ztratíte po tomto nastavení spojení, dokud na adaptéru nezapnete WEP a nezadáte stejný WEP klíč, jaký jste zadali na přístupovém bodu. D-Link DAP-1160 Návod k použití 37

38 Část 3 Zabezpečení Co je WPA? WPA neboli Wi-Fi Protected Access je Wi-Fi standard, který byl navržen pro zlepšení bezpečnostních vlastností WEP (Wired Equivalent Privacy). Dvě hlavní vylepšení oproti WEP: Zlepšené šifrování dat pomocí TKIP (Temporal Key Integrity Protocol). TKIP kóduje klíče pomocí hashovacího algoritmu a přidáním funkce kontroly integrity zaručuje, že s klíči nebylo manipulováno. WPA2 založen na i a místo TKIP používá AES (Advanced Encryption Standard). Autentizace uživatele, která ve WEP obecně schází, pomocí EAP (Extensible Authentication Protocol). WEP reguluje přístup do sítě podle hardwarově specifické MAC adresy, kterou lze relativně snadno vysledovat a podvrhnut. EAP je založen na bezpečnějším systému šifrování pomocí veřejného klíče, aby zajistil, že do sítě budou mít přístup pouze oprávnění uživatelé. WPA-PSK/WPA2-PSK používá pro ověření vašeho bezdrátového připojení přístupové heslo (passphrase) neboli klíč. Klíč je alfanumerický řetězec s délkou 8 až 63 znaků. Klíč může obsahovat také symboly (!?*&_) a mezery. Tento klíč musí být zadán přesně stejně na všech bezdrátových zařízeních v síti. WPA/WPA2 začleňuje autentizaci uživatele pomocí EAP (Extensible Authentication Protocol). EAP je založen na bezpečnějším systému šifrování pomocí veřejného klíče, aby zajistil, že do sítě budou mít přístup pouze oprávnění uživatelé. D-Link DAP-1160 Návod k použití 38

39 Část 3 Zabezpečení Konfigurace WPA-Personal Používá se pro osobní sítě. Doporučuje se nastavit šifrování nejprve na bezdrátovém přístupovém bodu a až pak na bezdrátových síťových adaptérech. Před zapnutím šifrováním vytvořte nejprve bezdrátové spojení. Při zapnutí šifrování může poklesnout rychlost přenosu uživatelských dat v důsledku zvýšení režie sítě. 1. Vyvolejte webovou konfiguraci tak, že spustíte webový prohlížeč, zadáte IP adresu přístupového bodu (výchozí adresa je ) a přihlásíte se zadáním jména a hesla. Na levé straně nabídky klikněte na Wireless Settings. 2. Z menu Security Mode vyberte Enable WPA Wireless Security, Enable WPA2 Wireless Security nebo Enable WPA2-Auto Wireless Security. 3. Z menu Cipher Mode vyberte TKIP, AES nebo Auto. 4. Z menu Personal / Enterprise vyberte Personal. 5. V poli Passphrase zadejte klíč (přístupové heslo). Klíč je alfanumerický řetězec s délkou 8 až 63 znaků. Klíč může obsahovat také symboly (!?*&_) a mezery. Tento klíč musí být zadán přesně stejně na všech bezdrátových zařízeních v síti. 6. Zadejte klíč pro kontrolu znovu do pole Confirmed Passphrase. 7. Klikněte na Save Settings, abyste nastavení uložili. Pokud konfigurujete přístupový bod prostřednictvím bezdrátového adaptéru, ztratíte po tomto nastavení spojení, dokud na adaptéru nezapnete WPA-Personal, WPA2-Personal nebo WPA2-Auto-Personal a nezadáte stejný klíč, jaký jste zadali na přístupovém bodu. D-Link DAP-1160 Návod k použití 39

40 Část 3 Zabezpečení Konfigurace WPA-Enterprise Používá se pro firemní sítě. Doporučuje se nastavit šifrování nejprve na bezdrátovém přístupovém bodu a až pak na bezdrátových síťových adaptérech. Před zapnutím šifrováním vytvořte nejprve bezdrátové spojení. Při zapnutí šifrování může poklesnout rychlost přenosu uživatelských dat v důsledku zvýšení režie sítě. 1. Vyvolejte webovou konfiguraci tak, že spustíte webový prohlížeč, zadáte IP adresu přístupového bodu (výchozí adresa je ) a přihlásíte se zadáním jména a hesla. Na levé straně nabídky klikněte na Wireless Settings. 2. Z menu Security Mode vyberte Enable WPA Wireless Security, Enable WPA2 Wireless Security nebo Enable WPA2-Auto Wireless Security.. 3. Z menu Cipher Mode vyberte TKIP, AES nebo Auto. 4. Z menu Personal / Enterprise vyberte Enterprise. 5. V poli RADIUS Server zadejte klíč IP adresu vašeho RADIUS serveru. 6. V poli Port zadejte číslo portu, který používáte pro RADIUS server. Výchozí port je V poli Shared Secret zadejte bezpečnostní klíč. 8. Klikněte na Save Settings, abyste nastavení uložili. D-Link DAP-1160 Návod k použití 40

41 Část 4 Připojení k bezdrátové síti Připojení k bezdrátové síti Ve Windows XP Uživatelé Windows XP mohou použít vestavěnou utilitu pro bezdrátové připojení k síti (Zero Configuration Utility). Následující pokyny platí pro uživatele Service Pack 2. Pokud používáte utilitu od jiné firmy nebo Windows 2000, podívejte se do návodu k vašemu bezdrátovému adaptéru, abyste zjistili postup pro připojení k bezdrátové síti. Většina utilit bude mít funkci Vyhledat sítě (Site Survey) podobně jako níže uvedená utilita Windows XP. Pokud se objeví bublina s hlášením o detekování bezdrátových sítí, vyvolejte utilitu kliknutím na bublinu. nebo Klikněte pravým tlačítkem na ikonu bezdrátového připojení v oznamovací oblasti na hlavní liště (pravý dolní roh poblíž zobrazení času). Zvolte Zobrazit bezdrátové sítě k dispozici (View Available Wireless Networks). Utilita zobrazí seznam dostupných bezdrátových sítí ve vašem okolí. Klikněte na síť s požadovaným názvem (SSID) a pak klikněte na tlačítko Připojit (Connect). Pokud máte dobrý signál, ale nemůžete se dostat na Internet, zkontrolujte nastavení TCP/IP pro váš bezdrátový adaptér. Více informací získáte v části Základy síťového provozu v tomto návodu. D-Link DAP-1160 Návod k použití 41

42 Část 4 Připojení k bezdrátové síti Konfigurace WEP Před konfigurací bezdrátového adaptéru se doporučuje zapnout WEP nejprve na bezdrátovém přístupovém bodu. Pokud se připojujete k existující síti, budete potřebovat znát používaný WEP klíč. 1. Vyvolejte utilitu pro bezdrátové připojení k síti ve Windows XP kliknutím pravým tlačítkem na ikonu bezdrátového připojení v oznamovací oblasti na hlavní liště (pravý dolní roh poblíž zobrazení času). Zvolte Zobrazit bezdrátové sítě k dispozici (View Available Wireless Networks). 2. Vyberte bezdrátovou síť (SSID), ke které se chcete připojit, a klikněte na Připojit (Connect). D-Link DAP-1160 Návod k použití 42

43 Část 4 Připojení k bezdrátové síti 3. Objeví se rámeček Připojení k bezdrátové síti (Wireless Network Connection). Zadejte stejný WEP klíč, jako na vašem přístupovém bodu, a klikněte na tlačítko Připojit (Connect). Připojení k bezdrátové síti může trvat sekund. Pokud se připojení nepodaří, zkontrolujte správnost nastavení WEP. WEP klíč musí být přesně stejný jako na bezdrátovém přístupovém bodu. D-Link DAP-1160 Návod k použití 43

44 Část 4 Připojení k bezdrátové síti Konfigurace WPA-Personal Před konfigurací bezdrátového adaptéru se doporučuje zapnout WPA nejprve na bezdrátovém přístupovém bodu. Pokud se připojujete k existující síti, budete potřebovat znát používaný WPA klíč. 1. Vyvolejte utilitu pro bezdrátové připojení k síti ve Windows XP kliknutím pravým tlačítkem na ikonu bezdrátového připojení v oznamovací oblasti na hlavní liště (pravý dolní roh poblíž zobrazení času). Zvolte Zobrazit bezdrátové sítě k dispozici (View Available Wireless Networks). 2. Vyberte bezdrátovou síť (SSID), ke které se chcete připojit, a klikněte na Připojit (Connect). D-Link DAP-1160 Návod k použití 44

45 Část 4 Připojení k bezdrátové síti 3. Objeví se rámeček Připojení k bezdrátové síti (Wireless Network Connection). Zadejte klíč (přístupové heslo) pro WPA- Personel a klikněte na tlačítko Připojit (Connect). Připojení k bezdrátové síti může trvat sekund. Pokud se připojení nepodaří, zkontrolujte správnost nastavení WPA-Personal. Klíč pro WPA-Personal musí být přesně stejný jako na bezdrátovém přístupovém bodu. D-Link DAP-1160 Návod k použití 45

46 Část 5 Řešení problémů Řešení problémů Tato kapitola obsahuje řešení problémů, které mohou nastat při instalaci a provozu DAP Máte-li nějaké potíže, přečtěte si následující části. (Níže uváděné příklady jsou předváděny ve Windows XP. Pokud máte jiný operační systém, budou ukázky oken na vašem počítači vypadat podobně jako v těchto příkladech.) 1. Proč nemůžu vyvolat webovou konfigurační utilitu směrovače? Když zadáváte IP adresu přístupového bodu D-Link (například ), nepřipojujete se k webové stránce na Internetu ani nepotřebujete připojení na Internet. Zařízení má konfigurační utilitu vestavěnou ve svojí paměti. Pro vyvolání webové konfigurační utility musí být IP adresa počítače, ze kterého se chcete připojit k webové konfigurační utilitě směrovače, ve stejné podsíti jako IP adresa směrovače. Ujistěte se, že máte aktualizovaný webový prohlížeč se zapnutou podporou jazyka Java. Doporučujeme následující prohlížeče: Internet Explorer 6.0 nebo vyšší Firefox 1.5 nebo vyšší Zkontrolujte fyzické připojení mezi přístupovým bodem a počítačem. Dobré připojení je indikováno zeleným světlem indikátoru příslušného LAN portu. Pokud indikátor nesvítí, zkuste použít jiný kabel nebo připojte kabel k jinému portu zařízení, pokud je to možné. Když je počítač vypnutý, nemusí indikátor připojení svítit. Zablokujte všechny programy pro zabezpečení přístupu na Internet, které běží na počítači. Softwarové firewally, například Zone Alarm, Black Ice, Sygate, Norton Personal Firewall a firewall Windows XP mohou blokovat přístup ke konfiguračním stránkám. Více informací o zablokování nebo změně konfigurace firewallových programů zjistíte v nápovědě a návodům k těmto programům. D-Link DAP-1160 Návod k použití 46

47 Část 5 Řešení problémů Nakonfigurujte nastavení pro Internet: Jděte na Start > Nastavení > Ovládací panely. Klikněte dvojitě na ikonu Možnosti Internetu. V záložce Zabezpečení klikněte na tlačítko pro obnovení výchozí úrovně zabezpečení. Klikněte na záložku Připojení a nastavte telefonické připojení na Nikdy nevytáčet připojení. Klikněte na tlačítko Nastavení místní sítě. Zkontrolujte, že není zaškrtnutá žádná položka. Klikněte na OK. Přejděte do záložky Upřesnit a klikněte na tlačítko pro obnovu výchozího nastavení těchto parametrů. Klikněte třikrát na OK. Ukončete webový prohlížeč (pokud je spuštěný) a znovu jej spusťte. Vyvolejte správu přes webové rozhraní. Spusťte webový prohlížeč a zadejte do pole adresy IP adresu vašeho přístupového bodu D-Link. Tím by se měla vyvolat přihlašovací stránka pro webovou správu. Pokud se stále nemůžete dostat ke konfiguraci, odpojte na 10 sekund napájení přístupového bodu a pak jej zase připojte. Počkejte asi 30 sekund a pak zkuste vyvolat konfiguraci. Pokud máte více počítačů, zkuste připojení pomocí jiného počítače. 2. Co mám dělat, když jsem zapomněl heslo? Pokud jste zapomněli svoje heslo, musíte přístupový bod resetovat. Tento proces však bohužel také změní všechna vaše nastavení zpět na výchozí tovární nastavení. Pro resetování přístupového bodu najděte na zadním panelu jednotky resetovací tlačítko (otvor). Mějte přístupový bod připojený k napájení a pomocí narovnané sponky na papír stiskněte tlačítko v otvoru asi na 10 sekund. Po uvolnění tlačítka se provede restart přístupového bodu. Počkejte asi 30 sekund a pak se zkuste připojit. Výchozí IP adresa přístupového bodu je Při přihlašování zadejte jméno uživatele (User Name) admin a pole hesla (Password) nechejte prázdné. D-Link DAP-1160 Návod k použití 47

48 Dodatek A Základy bezdrátové komunikace Základy bezdrátové komunikace Bezdrátové produkty D-Link jsou založeny na průmyslových standardech a poskytují snadno použitelné a kompatibilní vysokorychlostní bezdrátové připojení doma, v kanceláři nebo ve veřejně přístupných bezdrátových sítích. Rodina bezdrátových produktů D-Link přísně dodržuje standardy IEEE a umožní vám získat kdykoli a kdekoli bezpečný přístup k požadovaným datům. Budete si moci užívat svobody, kterou bezdrátová počítačová síť přináší. Bezdrátová lokální síť (WLAN) je buňková počítačová síť, která vysílá a přijímá data pomocí rádiových signálů namísto přenosu kabelem. Bezdrátové LAN jsou stále více používány v domácnostech, kancelářích i ve veřejných prostorách, jako jsou letiště, kavárny a univerzity. Inovativní způsoby využití technologie WLAN pomáhá lidem pracovat a komunikovat mnohem efektivněji. Zvýšená mobilita a absence kabelů a další pevné infrastruktury se ukázaly být pro mnohé uživatele výhodou. Uživatelé bezdrátové sítě mohou používat stejné aplikace jako u klasické kabelové sítě. Karty adaptérů pro bezdrátovou komunikaci, používané u notebooků a stolních počítačů, podporují stejné protokoly jako ethernetové síťové karty. V mnoho případech může být žádoucí, aby se mobilní síťová zařízení mohla připojit ke klasické ethernetové LAN, aby mohla používat její servery, tiskárny nebo připojení k Internetu. Toto připojení může zprostředkovat bezdrátový směrovač nebo přístupový bod. D-Link DAP-1160 Návod k použití 48

49 Dodatek A Základy bezdrátové komunikace Co je bezdrátová síť? Bezdrátová neboli Wi-Fi technologie je dalším způsobem propojování počítačů do sítě bez použití kabelů. Wi-Fi používá pro bezdrátové spojení rádiové signály, takže máte možnost volného připojení počítačů z libovolného místa vašeho domu nebo kanceláře. Proč bezdrátové zařízení od D-Link? Společnost D-Link patří mezi světové lídry v oblasti vývoje, konstrukce a výroby síťových produktů, za které získala mnohá ocenění. D-Link vám přináší výkon, který potřebujete, za cenu, kterou si můžete dovolit. D-Link má všechny produkty, které potřebujete pro postavení vaší sítě. Jak funguje bezdrátová síť? Bezdrátová síť funguje podobně jako bezdrátové telefony prostřednictvím přenosu rádiových signálů z bodu A do bodu B. Bezdrátová technologie má však omezení týkající se možností připojení do sítě. Abyste mohli připojit svůj počítač, musíte být v oblasti dosahu bezdrátové sítě. Existují dva různé typy bezdrátových sítí bezdrátová místní síť (WLAN) a bezdrátová osobní síť (WPAN). Bezdrátová místní síť (Wireless Local Area Network WLAN) V bezdrátové místní (lokální) síti připojuje počítače do sítě zařízení nazývané přístupový bod (Access Point AP). Přístupový bod má malou anténu která umožňuje přenos dat tam a zpět pomocí rádiových signálů. U interiérových přístupových bodů je dosah signálu kolem 90 metrů. U venkovních přístupových bodů lze signál přenášet na vzdálenost až 48 km pro obsluhu míst jako jsou výrobní závody, průmyslové areály, koleje a školní kampusy, letiště, golfové kurty a různá další místa. D-Link DAP-1160 Návod k použití 49

50 Dodatek A Základy bezdrátové komunikace Bezdrátová osobní síť (Wireless Personal Area Network WPAN) Pro WPAN se používá standardní průmyslová bezdrátová technologie Bluetooth. Bluetooth zařízení v WPAN mají provozní dosah až 9 metrů. Ve srovnání s WLAN je rychlost a provozní dosah menší než u WLAN, ale oproti ní má zase velmi nízkou spotřebu energie, což z ní dělá ideální řešení pro osobní zařízení, jako jsou mobilní telefony, PDA, náhlavní soupravy, notebooky, reproduktory a jiná zařízení napájená z baterií. Kdo používá bezdrátové sítě? Bezdrátová technologie se stala v posledních letech tak populární, že je dnes používá doma nebo v kanceláři skoro každý. Domácnost Poskytuje každému v domě širokopásmové připojení Umožňuje surfovat po webu, číst y, používat on-line komunikaci (instant messaging) atd. Zbavuje dům spleti kabelů Používá se snadno a jednoduše Malá nebo domácí kancelář Můžete pracovat doma stejně, jako byste byli v kanceláři Dálkový přístup do vaší kancelářské sítě z domova Sdílení připojení k Internetu a tiskárny z několika počítačů Není třeba vyhrazovat pracovní prostor D-Link DAP-1160 Návod k použití 50

51 Dodatek A Základy bezdrátové komunikace Kde se používají bezdrátové sítě? Bezdrátová technologie se rozšiřuje všude, nejen v domácnostech nebo kancelářích. Lidé mají rádi volnost, kterou jim poskytuje mobilní připojení, které začíná být tak populární, že je poskytuje stále více veřejných zařízení, aby přilákalo návštěvníky. Bezdrátové připojení na veřejných místech je obvykle označováno jako veřejný přístupový bod (hotspot). Pomocí bezdrátového CardBus adaptéru D-Link se můžete připojit s vaším notebookem k veřejnému přístupovému bodu a získat přístup na Internet například na letištích, v hotelech, kavárnách, knihovnách, restauracích a konferenčních střediscích. Vytvořit bezdrátovou síť je snadné, ale pokud ji instalujete poprvé, může to být trochu problém, když nevíte, s čím začít. Proto jsme připravili několik kroků a tipů, které vám pomohou zvládnout proces instalace bezdrátové sítě. Tipy Zde je několik věcí, které byste měli mít na paměti, když instalujete bezdrátovou síť. Dejte přístupový bod do středu sítě Pro dosažení nejlepšího provozního výkonu umístěte směrovač/přístupový bod do středu zamýšlené sítě. Pokuste se dát směrovač/přístupový bod v místnosti co možná nejvýše, aby se signál rozšířil po celém domě. Pokud máte vícepatrový dům, budete možné potřebovat opakovač, abyste zvýšili dosah signálu sítě. Eliminujte rušení Umístěte domácí spotřebiče, jako jsou bezdrátové telefony, mikrovlnné trouby a televizory, co nejdále od směrovače/přístupového bodu. Tím se značně sníží rušení, které mohou tato zařízení způsobit, pokud vyzařují rádiové signály na stejné frekvenci. D-Link DAP-1160 Návod k použití 51

52 Dodatek A Základy bezdrátové komunikace Zabezpečení Nedovolte, aby se k vaší síti připojovali sousedé nebo hackeři. Zabezpečte svoji bezdrátovou síť zapnutím bezpečnostní funkce WPA nebo WEP na přístupovém bodu. Podrobnosti o nastavení najdete v návodu. Existují v podstatě dva režimy bezdrátového provozu: Režimy bezdrátového provozu Infrastrukturní Všichni bezdrátoví klienti se připojují k přístupovému bodu nebo bezdrátovému směrovači. Ad-Hoc Přímé spojení mezi jednotlivými počítači (komunikace peer-to-peer) pomocí bezdrátových síťových adaptérů na počítačích. Infrastrukturní síť obsahuje přístupový bod nebo bezdrátový směrovač. Všechna ostatní bezdrátová zařízení v síti neboli klienti se budou připojovat k bezdrátovému směrovači nebo přístupovému bodu. Síť Ad-Hoc obsahuje pouze klienty, například notebooky s bezdrátovými adaptéry. Všechny adaptéry musí být nastaveny do režimu Ad-Hoc, aby spolu mohly komunikovat. D-Link DAP-1160 Návod k použití 52

53 Dodatek B Základy síťového provozu Zjištění vaší IP adresy Základy síťového provozu Po nainstalování síťového adaptéru by se mělo nastavení TCP/IP standardně získávat automaticky z DHCP serveru (například z bezdrátového směrovače). Pro ověření vaší IP adresy proveďte následující kroky. Klikněte na Start > Spustit. V dialogovém rámečku Spustit zadejte cmd a klikněte na OK. Na příkazovém řádku zadejte ipconfig a stiskněte Enter. Tím se zobrazí IP adresa, maska podsítě a výchozí brána vašeho síťového adaptéru. Pokud je adresa , zkontrolujte instalaci adaptéru, nastavení zabezpečení a nastavení na vašem směrovači. U nově nainstalovaných síťových adaptérů mohou některé firewallové programy blokovat žádost o přidělení adresy z DHCP serveru. Pokud se připojujete k bezdrátové síti veřejného přístupového bodu (např. v hotelu, kavárně nebo na letišti), kontaktujte zaměstnance nebo administrátora, abyste ověřili nastavení jejich bezdrátové sítě. D-Link DAP-1160 Návod k použití 53

54 Dodatek B Základy síťového provozu Přiřazení statické IP adresy Pokud nepoužíváte bránu/směrovač s DHCP serverem nebo pokud potřebujete přiřadit statickou IP adresu, postupujte následovně: Krok 1 Windows XP Klikněte na Start > Ovládací panely > Síťová připojení. Windows 2000 Na pracovní ploše klikněte pravým tlačítkem na Místa v síti a vyberte Vlastnosti. Krok 2 Klikněte pravým tlačítkem na Připojení k místní síti, které reprezentuje váš síťový adaptér a zvolte Vlastnosti. Krok 3 Vyberte Protokol sítě Internet (TCP/IP) a klikněte na Vlastnosti. Krok 4 Klikněte na Použít následující adresu IP a zadejte IP adresu, která patří do stejné podsítě, jakou používá vaše síť nebo LAN IP adresa vašeho směrovače. Příklad: Pokud je LAN IP adresa směrovače , zadejte jako svoji IP adresu jako X, kde X je číslo mezi 2 a 99. Ujistěte se, že zvolenou adresu nepoužívá žádné jiné zařízení v síti. Nastavte adresu Výchozí brány stejnou, jako je LAN IP adresa vašeho směrovače ( ). Nastavte Upřednostňovaný server DNS stejně, jako je nastavena LAN IP adresa vašeho směrovače ( ). Náhradní server DNS není potřebný nebo sem můžete zadat adresu DNS serveru vašeho ISP. Krok 5 Klikněte dvakrát na OK, abyste nastavení uložili. D-Link DAP-1160 Návod k použití 54

55 Dodatek C Technické údaje Technické údaje SÍŤOVÉ STANDARDY g bezdrátová LAN b bezdrátová LAN /802.3u 10BASE-T/100BASE-TX Ethernet - ANSI/IEEE NWay auto-negotiation ROZHRANÍ ZAŘÍZENÍ g bezdrátová LAN /100BASE-TX Ethernet LAN porty PROVOZNÍ FREKVENCE 2,4 až 2,4835 GHz PROVOZNÍ KANÁLY - FCC: 11 - ETSI: 13 TYPY VYSÍLÁNÍ A MODULACE DQPSK, DBPSK, CCK, OFDM PROVOZNÍ REŽIMY - Access Point - AP Client - Bridge - Bridge with AP - Repeater - WISP Client Router - WISP Repeater ANTÉNA Odpojitelná všesměrová anténa se ziskem 2dBi a s RP-SMA konektorem CITLIVOST PŘÍJMU +Pro b při 8% PER: - 11 Mb/s: -80 dbm - 5,5 Mb/s: -84 dbm - 2 Mb/s: -87 dbm - 1 Mb/s: -88 dbm + Pro g při 10% PER: - 54 Mb/s: -65 dbm - 48 Mb/s: -66 dbm - 36 Mb/s: -70 dbm - 24 Mb/s: -74 dbm - 18 Mb/s: -77 dbm - 12 Mb/s: -79 dbm - 9 Mb/s: -81 dbm - 6 Mb/s: -82 dbm VÝSTUPNÍ VYSÍLACÍ VÝKON + Pro b: 16dBm (typicky) + Pro g: 14dBm (typicky) D-Link DAP-1160 Návod k použití 55

56 Dodatek C Technické údaje ZABEZPEČENÍ - 64/128bitové WEP šifrování dat - WPA-PSK, WPA2-PSK - WPA-EAP, WPA2-EAP - TKIP, AES - Filtrování MAC adres - Funkce zablokování vysílání SSID QUALITY OF SERVICE (QoS) Wi-Fi Multimedia (WMM) * SPRÁVA ZAŘÍZENÍ - Správa přes webové rozhraní pomocí Internet Explorer v.6 nebo vyšší, Netscape Navigator v.6 nebo vyšší nebo pomocí jiného prohlížeče se zapnutou podporou jazyka Java. Diagnostické LED indikátory - Power - Status - Link/Act - WEP/WPA - MAC Ctrl - BRIDGE / REPEATER - LAN1 - LAN2 ROZMĚRY 144 (Š) x 109 (H) x 30 (V) mm HMOTNOST 229 gramů PROVOZNÍ TEPLOTA 0 až 55 C SKLADOVACÍ TEPLOTA -10 až 70 C PROVOZNÍ VLHKOST 10% až 90% nekondenzující SKLADOVACÍ VLHKOST 5% až 95% nekondenzující CERTIFIKACE - FCC Class B - CE - C-Tick - Wi-Fi NAPÁJENÍ 5 V DC (stejnosměrné napětí), 2 A Externí napájecí adaptér * Funkce dostupná v připravované verzi firmwaru. Maximální rychlost bezdrátového přenosu 54 Mb/s vychází ze specifikací standardu IEEE g. Skutečná rychlost se bude lišit. Na rychlost přenosu dat mohou mít negativní vliv podmínky v síti a faktory prostředí, například objem síťového provozu, stavební materiály a konstrukce, režie sítě atd. Faktory prostředí mohou také snížit dosah bezdrátového signálu. D-Link DAP-1160 Návod k použití 56
