MS Excel druhy grafů

Transkript

1 MS Excel druhy grafů Nejčastější typy grafů: Spojnicový graf s časovou osou Sloupcový graf a pruhový graf Plošný graf Výsečový a prstencový graf (koláčový) Ostatní typy grafů: Burzovní graf XY bodový graf Paprskový graf Kombinované grafy

2 Spojnicový graf s časovou osou Je tvořen body, jejichž vzdálenost od osy odpovídá velikosti hodnoty, body jsou pak spojeny čárou. Použití v případě zobrazení trendů a změn v údajích ve větším počtu časových okamžiků, které jsou v pravidelných intervalech.

3 Sloupcový graf a pruhový graf Údaje jsou znázorněny sloupci, jejichž výška odpovídá velikosti hodnoty daných údajů; osa X většinou tvoří časovou osu, na ose Y se vynášejí jednotlivé hodnoty; ve skládaném sloupcovém grafu jsou jednotlivé sloupce poskládány na sebe, takže celková výška sloupce pak představuje součet hodnot. Variantou je 100% skládáný sloupcový graf všechny sloupce mají stejnou výšku, neboť ta je vyjádřena jako podíl hodnot; lze mít i trojrozměrný. Používá se v případech, kdy chceme zaznamenat vývoj hodnot určitého ukazatele v čase nebo kdy chceme postihnout rozdíly v údajích; obdobou jsou válcové, kuželové a jehlanové grafy.

4 Plošný graf Má barevně vyplněnou oblast mezi osou a čárou, důsledkem je trochu jiná vypovídací schopnost. Vhodný pro zdůraznění velikosti hodnot (než jejich poměru či vývoje).

5 Výsečový a prstencový graf (koláčový) Velikost kruhové výseče odpovídá hodnotě údaje, přičemž celý kruh představuje součet hodnot; chceme-li zachytit podobným způsobem více sad údajů, použijeme prstencový graf. Použití v případech, kdy chceme zjistit podíl jednotlivých hodnot na celku, zdůraznit vysunutím jedné výseče z kruhu určitou hodnotu jako významnou nebo zjistit proporce hodnot.

6 Fce PLATBA(úroková sazba;doba splácení;výše půjčky) Finanční funkce zjednodušuje výpočty různých finančních analýz (půjčky, odpisy, investice atd.) Příklad 1: Kolik budeme splácet, půjčíme-li si Kč ,-- [B3] na 15 let, tj. 180 měsíců [B5] s úrokem 7,5 % p.a. [B4]? Fce PLATBA má tři argumenty: úrokovou sazbu, dobu splácení a výši půjčky, výsledek je záporné číslo (jt. dluh) =PLATBA(B4/12;B5;B3), tj ,25 Kč.

7 Výpočet pomocí fce PLATBA A B C 1 Zjištění splátek hypotéky 2 3 Výše hypotéky: Úroková sazba: 7,50% 5 Doba splácení: 180 =15* Výše měsíční splátky: ,25 Kč =PLATBA(B4/12;B5;B3)

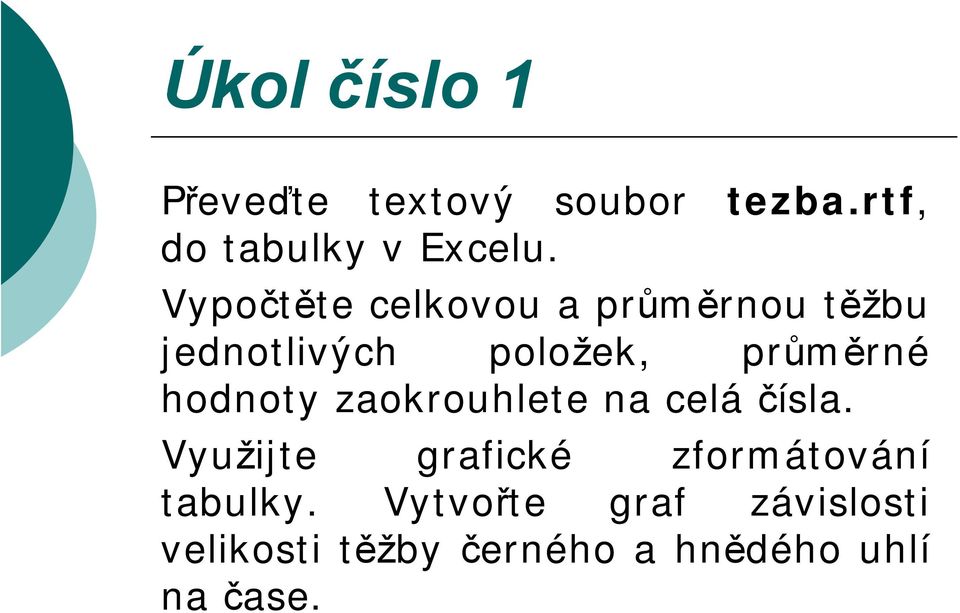

8 Úkol číslo 1 Převeďte textový soubor tezba.rtf, do tabulky v Excelu. Vypočtěte celkovou a průměrnou těžbu jednotlivých položek, průměrné hodnoty zaokrouhlete na celá čísla. Využijte grafické zformátování tabulky. Vytvořte graf závislosti velikosti těžby černého a hnědého uhlí na čase.

9 Úkol číslo 2 Obor čínština studuje celkem 200 studentů. Sedmdesát studentů má kombinaci s angličtinou, čtyřicet s češtinou, třicet s němčinou, patnáct s japonštinou, pět s historií, dvanáct s portugalštinou, 8 s francouzštinou, posledních dvacet s ostatními kombinacemi. Vytvořte výsečový graf znázorňující procentní zastoupení studentů dle druhého oboru.

10 Úkol číslo 3 Převeďte tabulku nezaměstnanost.rtf vývoje nezaměstnanosti do Excelu a z dat vytvořte přehlednou tabulku včetně popisků (roky, procenta), využijte možnosti grafiky tabulky. K této tabulce vytvořte vhodný graf v dalším listu excelového souboru. Nezapomeňte na popisky a legendu.

11 Úkol číslo 4 Vypočtěte kolik budeme splácet, půjčíme-li si Kč ,-- na 25 let, s úrokem 5 % p. a.? Vyberte vhodnou funkci pro výpočet splátky (PLATBA).

12 Úkol číslo 5 Na stránkách Českého hydrometeorologického ústavu najděte tabulku Klimatické údaje za rok nebo teploty_vzduchu.rtf. Vyberte data naměřená v Chebu, Olomouci a Praze Ruzyni. Vytvořte tabulku naměřených hodnot teploty vzduchu měřených vždy k prvnímu dni v měsíci během roku K tabulce zvolte a vytvořte vhodný graf, nezapomeňte na popisky a legendu.
